Type de produit	Enregistreur vidéo (magnétoscope)
Marque	Sony
Modèle	SLV-E230VP
Dimensions (L × H × P)	355 × 96 × 285 mm
Poids	Environ 3,5 kg
Alimentation	220 – 240 V CA, 50 Hz
Consommation	20 W
Système couleur	PAL (B/G)
Couverture de chaînes	VHF E2–E12, UHF E21–E69, CATV S01–S05, S1–S20, HYPER S21–S41
Signal de sortie RF	UHF canaux 21 à 69
Connecteurs	LIGNE-1 (TV) péritel, ENTREE LIGNE-2, ANTENNE ENTREE/SORTIE
Fonctions d'enregistrement	Enregistrement normal, ShowView, programmateur rapide, programmateur manuel, VPS/PDC, enregistrement quotidien/hebdomadaire
Fonctions de lecture	Lecture normale, pause, avance/rembobinage rapide, lecture au ralenti, image par image
Alignement	Automatique et manuel (touches TRACKING +/–)
OPC (contrôle d'image optimal)	OUI / NON (réglable dans le menu OPTIONS VIDEO)
Télécommande	Avec sélecteur TV/VIDEO, compatible téléviseurs Sony
Protection anti-effacement	Languette de sécurité sur cassette
Nettoyage des têtes vidéo	Utiliser une cassette de nettoyage Sony T-25CLD ou équivalent
Température de fonctionnement	5 °C à 40 °C
Accessoires fournis	Télécommande, câble d'antenne, piles R6 (AA)
Réparabilité	Confier à un centre de service après-vente Sony agréé

FOIRE AUX QUESTIONS - SLV-E230VP SONY

Comment régler l'horloge automatiquement ?

Après l'installation, le magnétoscope peut régler l'horloge automatiquement via la fonction Auto Set Up. Si le réglage automatique échoue, allez dans le menu REGLAGES > HORLOGE, activez REGLAGE AUTO sur OUI et sélectionnez une station diffusant un signal horaire (PROG HORLOGE).

Pourquoi l'image de lecture est-elle floue ou neigeuse ?

Cela peut être dû à des têtes vidéo encrassées. Utilisez une cassette de nettoyage Sony T-25CLD. Vérifiez aussi le réglage d'alignement avec les touches TRACKING +/–. Assurez-vous que le téléviseur est bien réglé sur le canal vidéo.

Comment programmer un enregistrement avec ShowView ?

Appuyez sur SHOWVIEW, entrez le numéro ShowView de l'émission (trouvé dans le guide TV) avec les touches numériques, puis appuyez sur SET. Vérifiez les réglages et confirmez avec OK. Mettez le magnétoscope en veille avec ON/STANDBY pour activer l'enregistrement programmé.

Que faire si le magnétoscope ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché sur une prise secteur fonctionnelle. Si l'appareil reste éteint, débranchez-le pendant une heure pour évaporer une éventuelle condensation, puis rebranchez-le.

Comment connecter un décodeur Canal Plus ?

Raccordez le décodeur au connecteur DECODEUR/LIGNE-2 à l'arrière du magnétoscope via un câble péritel. Dans le menu OPTIONS, réglez DECODEUR/LIGNE2 sur DEC. Ensuite, pour chaque chaîne cryptée, réglez PAY-TV/CANAL+ sur OUI dans le menu SYNTONISEUR.

Pourquoi la cassette est-elle éjectée quand j'appuie sur REC ?

La languette de protection de la cassette est probablement brisée. Pour enregistrer, recouvrez l'orifice de la languette avec du ruban adhésif. Assurez-vous aussi que la cassette n'est pas en fin de bande.

Comment nettoyer les têtes vidéo ?

Utilisez exclusivement une cassette de nettoyage Sony T-25CLD ou E-25CLDR. Insérez-la et lancez la lecture pendant environ 10 secondes. N'utilisez pas de cassettes de nettoyage liquides non Sony, car elles risquent d'endommager les têtes.

Comment régler l'alignement manuellement ?

En cours de lecture, appuyez sur les touches TRACKING +/– du magnétoscope jusqu'à ce que les distorsions disparaissent. L'indicateur d'alignement s'allume. Pour revenir au réglage automatique, éjectez et réinsérez la cassette.

Puis-je enregistrer des émissions satellite ?

Oui, si votre syntoniseur satellite est raccordé via le connecteur ANTENNE ENTREE ou LIGNE-1(TV). Pour une connexion antenne, vous devez présélectionner chaque chaîne satellite dans le menu SYNTONISEUR. Pour une connexion péritel, sélectionnez la source L (ou L1) avec INPUT SELECT lors de l'enregistrement.

Comment vérifier ou annuler un réglage du programmateur ?

Appuyez sur MENU, sélectionnez LISTE et appuyez sur OK. Utilisez les touches >/ pour choisir l'émission. Pour modifier, appuyez sur OK et changez les paramètres avec ?// et >/. Pour annuler, appuyez sur CLEAR. Confirmez avec OK.

MODE D'EMPLOI SLV-E230VP SONY

AFT (syntonisation fine automatique) 20

Annulation des réglages du programmateur 44

C

Canal Plus 24

Canal RF 8

Cassette enregistrée en NTSC 28

Compteur 28

D

Désactivation de positions de programmation 20

Doublage. Voir Montage.

E, F, G, H, I, J, K

Enregistrement 30

sauvegarde 32

en regardant une autre émission 32

Enregistrement par

programmateur 38

annulation de réglages

du programmateur 44

modification de réglages

du programmateur 44

vérification de réglages

du programmateur 44

enregistrement

quotidien/hebdomadaire 36

chevauchement de

réglages du

programmateur 45

L

Languette de protection 32

Lecture 27

à différentes vitesses 41

au ralenti 41

image par image 41

M

Mode LP 29, 31

Mode SP 31

Modification des réglages du programmateur 44

Montage 49

N

Nettoyage des têtes vidéo 51

0

OPC (contrôle d'image optimal) 46

P, Q

PAY-TV 24

Présélection des chaînes 18

Programmateur rapide 43

R

Raccordement de l'antenne 7

Raccordement du

magnétoscope et de votre téléviseur 7

Recherche à différentes vitesses 41

Réglage de l'alignement 46

Réglage de l'horloge 12

Réglage de l'image 46

S

ShowView 21

enregistrement 34

Système couleur

systèmes couleur compatibles 2

T, U

Télécommande 5

V, W, X, Y, Z

Vérification des réglages du programmateur 44

Video Cassette Recorder

Mode d'emploi

PAL NTSC 4.43

SHOWVIEW

SLV-E430AE/VP/VC/CP

SLV-E285VC

SLV-E230AE/VP/CP

AVERTISSEMENT

Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ni à l'humidité.

Pour éviter les risques d'électrocution, n'ouvrez pas le châssis de l'appareil. Confiez l'entretien exclusivement à un personnel qualifié.

Le cordon d'alimentation ne peut être remplacé que dans un centre de service après-vente qualifié.

Précautions

Sécurité

• Cet appareil fonctionne sur une tension de 220 - 240 V CA, 50 Hz. Vérifiez si la tension nominale de cet appareil est identique à la tension de votre alimentation secteur locale.
• Si un objet venait à pénétrer à l'intérieur du châssis, débranchez l'appareil et faites-le contrôler par un personnel qualifié avant de le remettre en service.
• L'appareil n'est pas déconnecté de la source d'alimentation (secteur) aussi longtemps qu'il reste branché sur la prise murale, même si l'appareil proprement dit a été mis hors tension.
• Débranchez le cordon de la prise si vous prévoyez de ne pas utiliser l'appareil pendant une période prolongée. Pour débrancher le cordon, tirez-le par la fiche, jamais par le cordon.

Installation

• Installez l'appareil dans un endroit suffisamment ventilé de manière à éviter toute surchauffe interne.
• Ne placez pas l'appareil sur des surfaces molles (tapis, couvertures, etc.) ou à proximité de tissus (rideaux, tentures) qui risquent d'obstruer les orifices d'aération.
• N'installez pas l'appareil à proximité de sources de chaleur telles que des radiateurs ou des conduites d'air chaud, ni à des endroits exposés à la lumière directe du soleil, à une poussière excessive, à des vibrations mécaniques ou à des chocs.
• N'installez pas l'appareil en position inclinée. L'appareil est conçu pour fonctionner uniquement à l'horizontale.
• Gardez l'appareil et les cassettes vidéo à l'écart de tout équipement contenant des aimants magnétiques puissants, par exemple des fours à micro-ondes ou de puissants haut-parleurs.
• Ne posez pas d'objets lourds sur l'appareil.

- Si vous transportez l'appareil directement d'une pièce froide dans une pièce chaude, de l'humidité peut apparaître par condensation à l'intérieur du magnétoscope et endommager la tête vidéo ainsi que la bande magnétique. La première fois que vous installez l'appareil ou lorsque vous le déplacez d'un endroit frais dans un endroit chaud, attendez environ une heure avant de le faire fonctionner.

Attention

Les émissions télévisées, les films, les cassettes vidéo et autres matériaux peuvent être protégés par des droits d'auteur. L'enregistrement non autorisé de tels matériaux peut être en infraction avec la législation sur les droits d'auteur. De même, l'utilisation de ce magnétoscope avec un téléviseur relié à un réseau de télédistribution peut être soumise à l'autorisation de l'exploitant du câble et/ou du propriétaire du programme.

Systèmes couleur compatibles

• Ce magnétoscope est conçu pour enregistrer et reproduire des signaux vidéo suivant le système couleur PAL (B/G) et, dans le cas des modèles SLV-E430AE/VP/VC/CP et E285VC uniquement, pour reproduire des signaux vidéo suivant le système couleur NTSC 4.43. L'enregistrement de sources vidéo basées sur d'autres systèmes couleur ne peut être garanti.

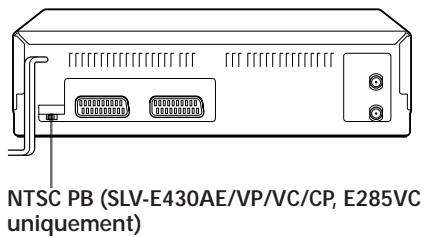

• Les cassettes enregistrées suivant le système couleur NTSC peuvent être reproduites sur le magnétoscope de cet appareil avec un téléviseur ou un moniteur couleur supportant le système couleur PAL (SLV-E430AE/VP/VC/CP et E285VC uniquement).

Table des matières

Préparation

4 1re étape : Déballage
5 2e étape : Préparation de la télécommande
7 3e étape : Raccordement du magnétoscope
8 4e étape : Syntonisation de votre téléviseur sur le magnétoscope
10 5e étape : Installation du magnétoscope à l'aide de la fonction Auto Set Up
12 6e étape : Réglage de l'horloge

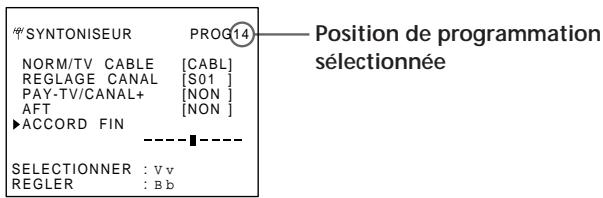

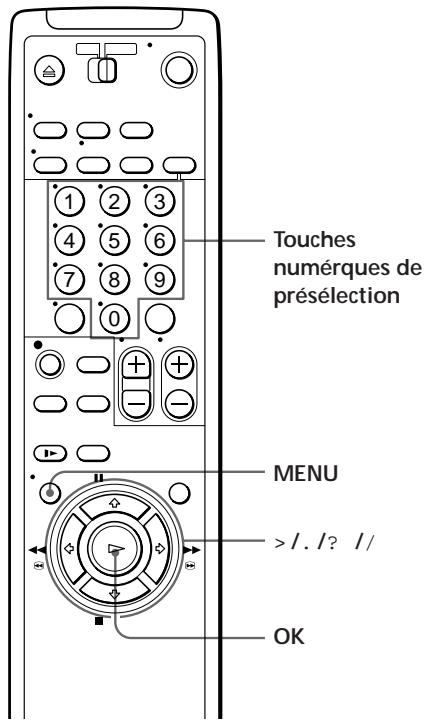

17 Installation manuelle — Sélection d'une langue d'affichage, Présélection des chaînes, Réglage de la fonction ShowView*,

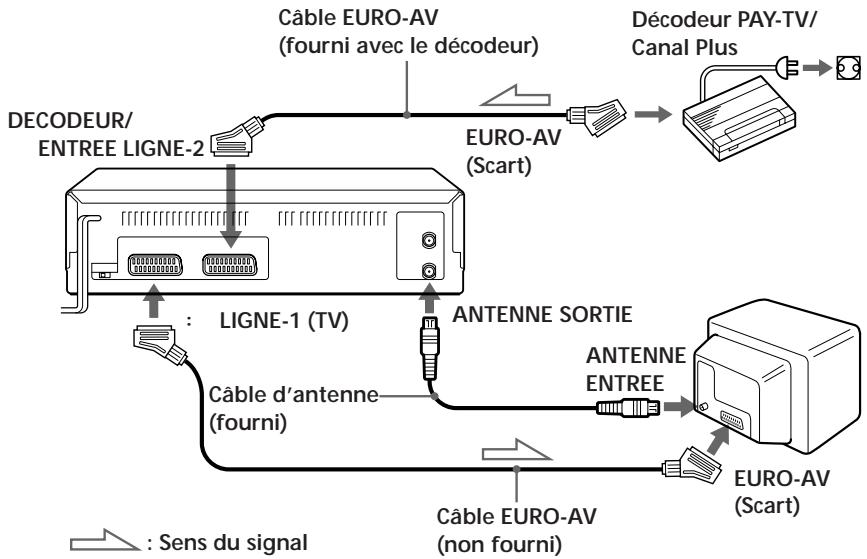

24 Installation d'un décodeur PAY-TV/Canal Plus

Opérations de base

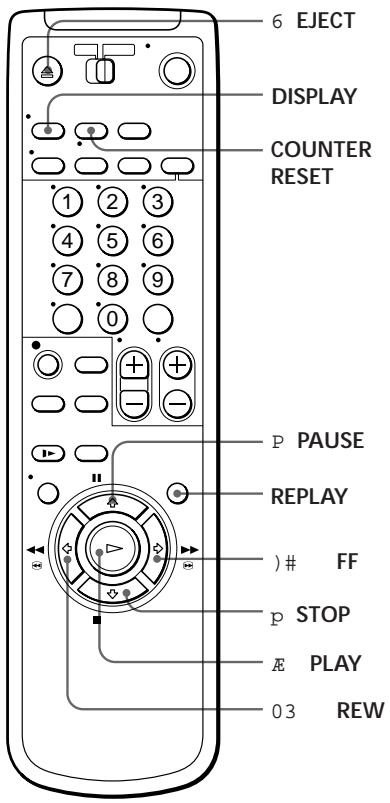

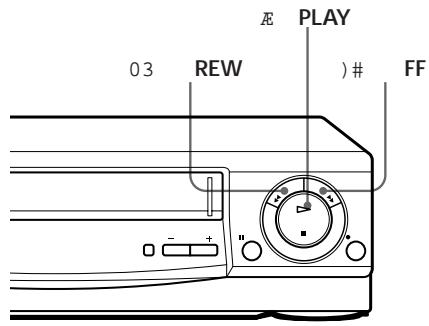

27 Lecture d'une cassette

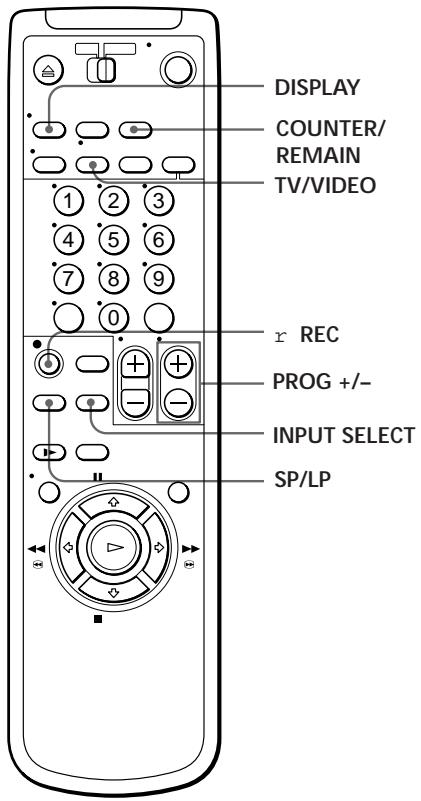

30 Enregistrement d'émissions télévisées
34 Enregistrement d'émissions télévisées à l'aide de ShowView
38 Réglage manuel du programmateur

Opérations complémentaires

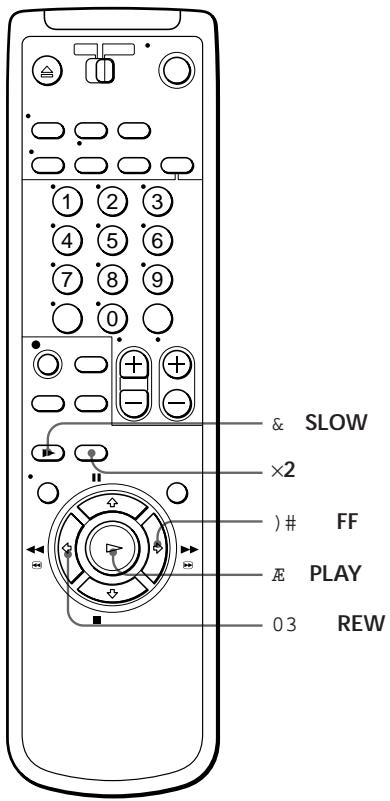

41 Lecture/recherche à différentes vitesses

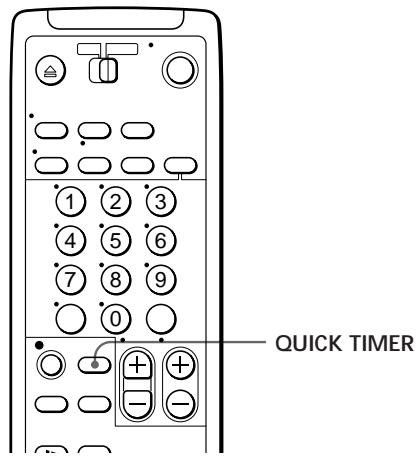

43 Enregistrement d'émissions télévisées à l'aide du programmateur rapide

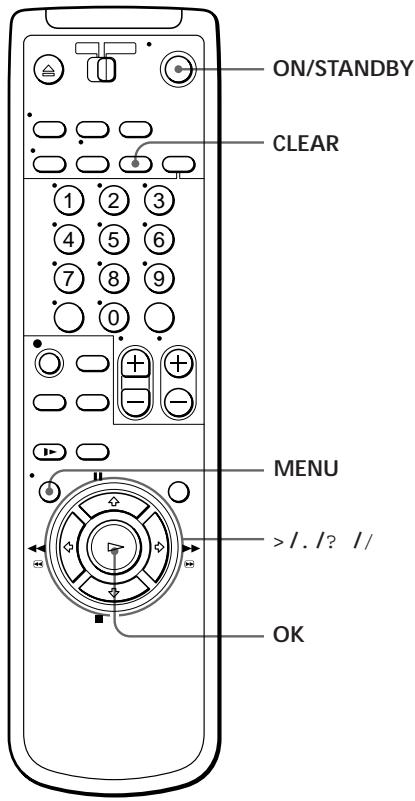

44 Vérification/modification/annulation de réglages du programmateur

46 Réglage de l'image
47 Changement des options de menu

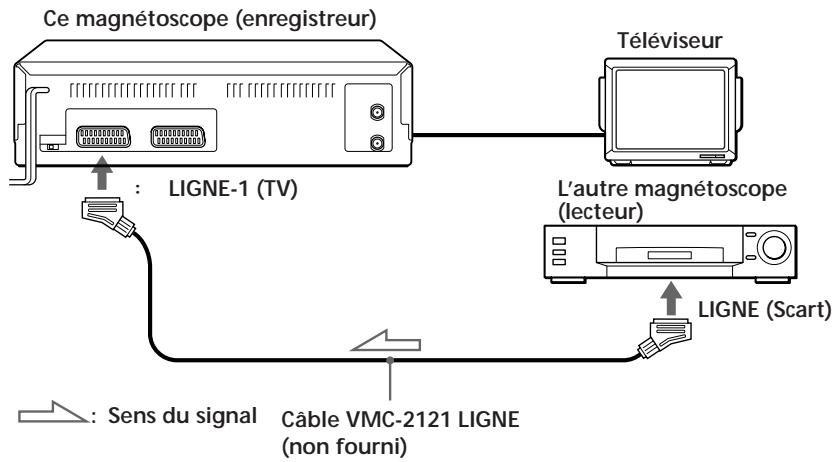

49 Montage avec un autre magnétoscope

Informations complémentaires

51 Guide de dépannage
54 Spécifications

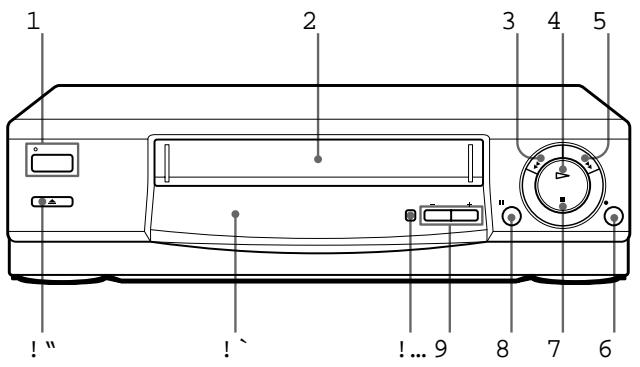

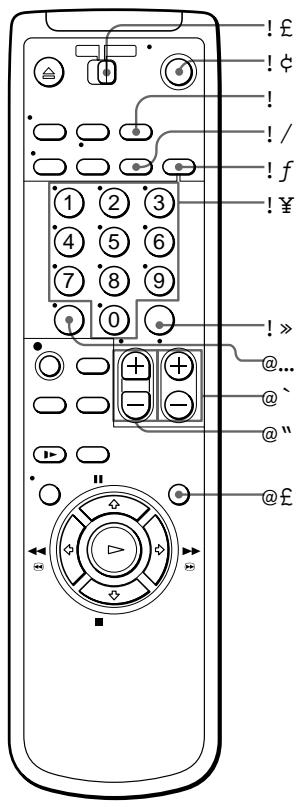

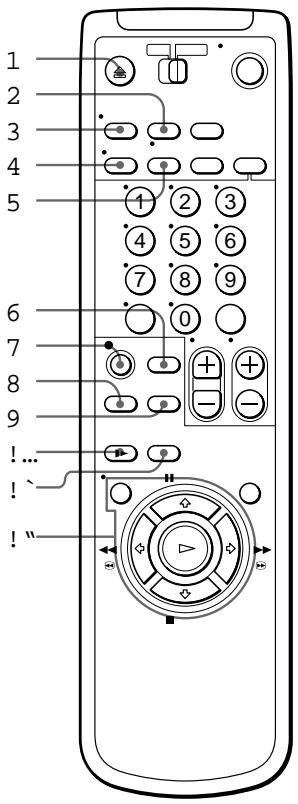

55 Index des composants et des commandes
Couverture dos Index

1re étape

Déballage

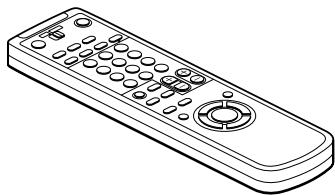

Vérifiez si vous avez reçu les accessoires suivants avec l'appareil :

- Télécommande

Vérification du modèle

Les instructions contenues dans le présent mode d'emploi concernent les 8 modèles : SLV-E430AE, E430VP, E430VC, E430CP, E285VC, E230AE, E230VP et E230CP. Vérifiez la désignation de votre modèle qui est inscrite sur le panneau arrière de votre magnétoscope. C'est le modèle SLV-E430VC qui est représenté dans les illustrations. Toute différence de fonctionnement est clairement spécifiée dans le texte, par exemple : "SLV-E430VP uniquement".

Préparation de la télécommande

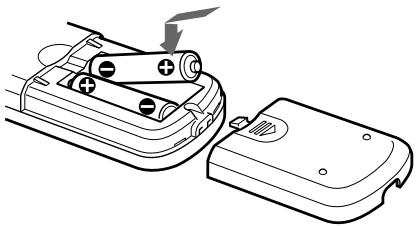

Installation des piles

Introduisez deux piles R6 (AA) en faisant correspondre les pôles (+) et (-) des piles avec le schéma figurant dans le compartiment à piles.

Introduisez d'abord l'extrémité négative (-) et enfoncez-la jusqu'à ce que l'extrémité positive (+) s'encliquette.

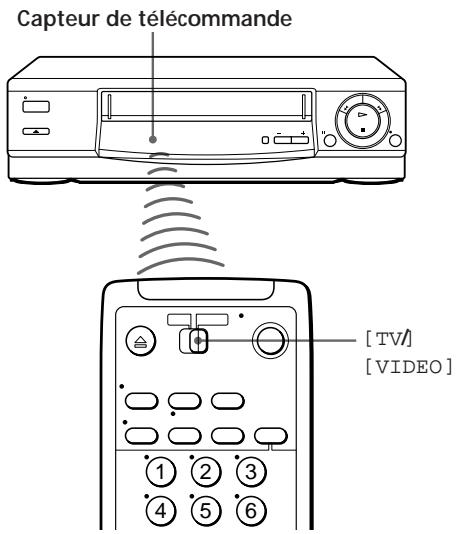

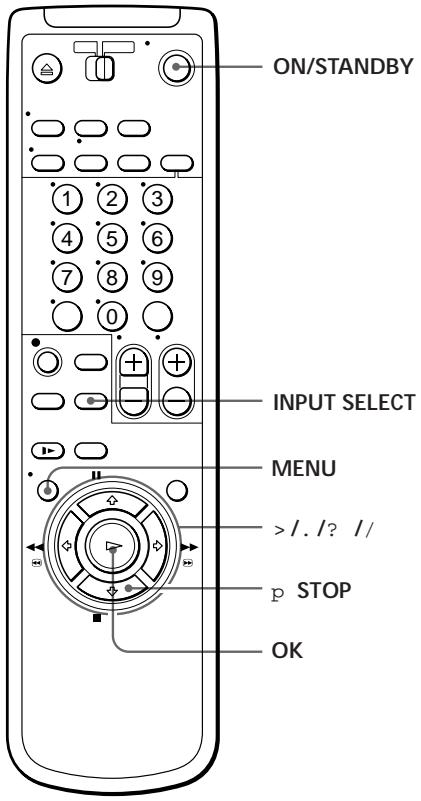

Utilisation de la télécommande

Vous pouvez utiliser cette télécommande pour commander ce magnétoscope et un téléviseur Sony. Les touches de la télécommande identifiées par un point (•) servent également à commander votre téléviseur Sony.

Pour commander	Réglez [TV]/[VIDEOS]ur
le magnétoscope	[VIDEO]t visez le capteur de télécommande du magnétoscope.
un téléviseur Sony	[TV]t visez le capteur de télécommande du téléviseur.

suite page suivante

2e étape : Préparation de la télécommande (suite)

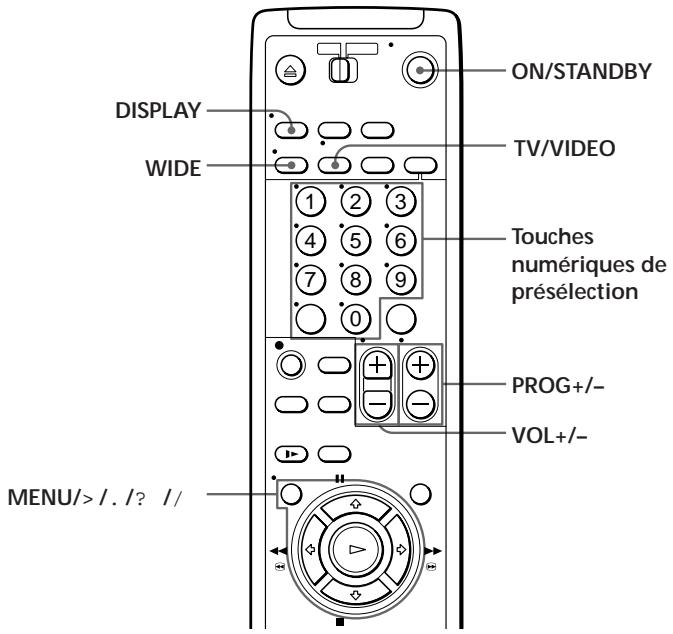

Touches de commande du téléviseur

Pour	Appuyez sur
Mettre le téléviseur en mode de veille ou en mode actif	ON/STANDBY (marche/veille)
Sélectionner l'antenne ou l'entrée de ligne comme source d'entrée du téléviseur	TV/VIDEO
Sélectionner une position de programmation du téléviseur	Touches numériques de présélection PROG +/- (programme)
Régler le volume du téléviseur	VOL +/- (volume)
Activer les menus d'affichage	DISPLAY (écrans de menu)

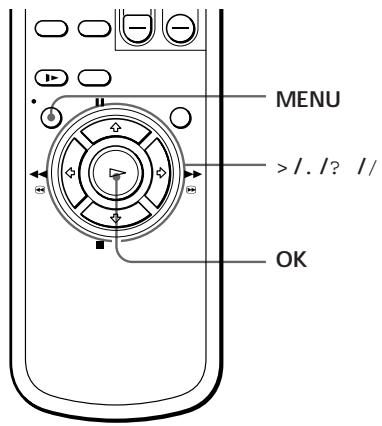

Activer les options de menu du téléviseur	MENU/>/./? //
Commuter le mode élargi d'un téléviseur à écran large Sony	WIDE (élargir)

Remarques

• Dans des conditions d'utilisation normales, les piles devraient durer environ trois à six mois.
• Si vous prévoyez de ne pas utiliser la télécommande pendant une période prolongée, retirez les piles afin d'éviter des dommages éventuels résultant d'une fuite des piles.
• N'utilisez pas en même temps une pile neuve et une pile usagée.
• N'utilisez pas des piles de types différents.
• Il se peut que quelques touches ne fonctionnent pas avec certains téléviseurs Sony.

3e étape

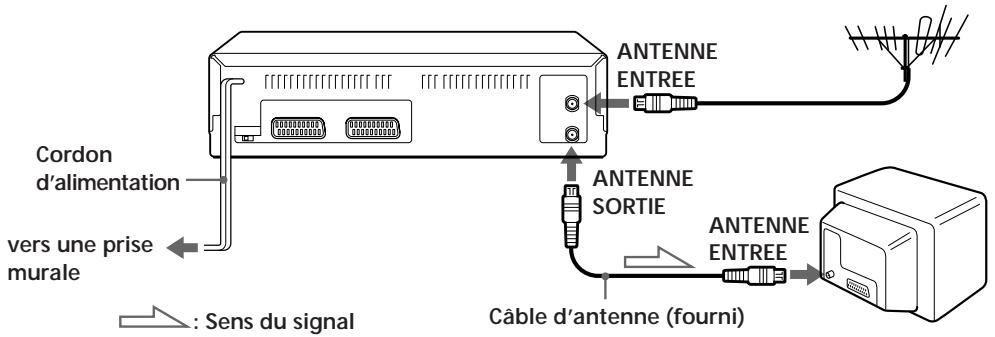

Raccordement du magnétoscope

1

Déconnectez le câble d'antenne de votre téléviseur et branchez-le sur la borne ANTENNE ENTREE à l'arrière de votre magnétoscope.

2

Branchez le câble d'antenne fourni sur la borne ANTENNE SORTIE du magnétoscope et sur la borne d'entrée d'antenne de votre téléviseur.

3

Branchez le cordon d'alimentation sur une prise murale (secteur).

Raccordements complémentaires

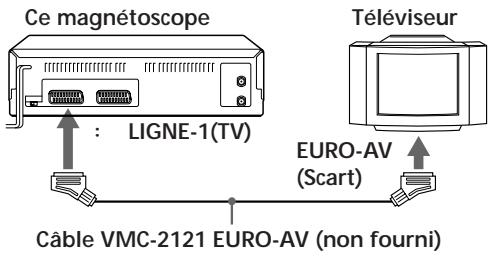

Raccordement d'un téléviseur doté d'un connecteur EURO-AV (Scart) Ce raccordement permet d'améliorer la qualité de l'image et du son. Raccordez le téléviseur comme illustré à droite. Lorsque vous voulez visualiser l'entrée vidéo, appuyez sur la touche TV/VIDEO de façon à activer l'indicateur VIDEO dans la fenêtre d'affichage.

Remarque

• Si vous raccordez le magnétoscope à votre téléviseur uniquement au moyen du câble d'antenne, réglez MODULATEUR RF dans le menu OPTIONS sur OUI (réglage par défaut).
  Si le téléviseur est raccordé au connecteur LIGNE-1(TV), il est conseillé de régler MODULATEUR RF dans le menu OPTIONS sur NON. En position NON, seul le signal de l'antenne est transmis via le connecteur ANTENNE SORTIE (voir page 47).

4e étape

Syntonisation de votre téléviseur sur le magnétoscope

Si vous avez raccordé le magnétoscope à votre téléviseur au moyen d'un câble EURO-AV, passez cette étape.

1

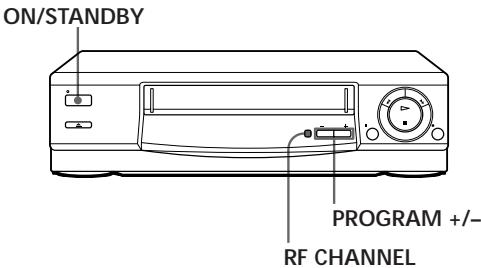

Appuyez sur ON/STANDBY (marche/veille) pour mettre le magnétoscope sous tension.

2

Appuyez sur la touche RF CHANNEL du magnétoscope. Le canal RF apparaît dans la fenêtre d'affichage. Le signal du magnétoscope est transmis au téléviseur via ce canal.

RF32

3

Mettez votre téléviseur sous tension et sélectionnez une position de programmation pour l'image vidéo du magnétoscope. Cette position de programmation servira désormais de canal vidéo.

4

Syntonisez le téléviseur sur le même canal que celui indiqué dans la fenêtre d'affichage de façon à ce que l'image illustrée à droite apparaisse sur l'écran du téléviseur.

Consultez les instructions de syntonisation dans le mode d'emploi de votre téléviseur.

Si l'image ne s'affiche pas clairement, reportez-vous à la section "Pour obtenir une image claire à partir du magnétoscope" à la page 9.

Appuyez sur RF CHANNEL.

Vous avez maintenant syntonisé votre téléviseur sur le magnétoscope. Désormais, chaque fois que vous voulez reproduire une cassette, réglez le téléviseur sur ce canal vidéo.

Pour vérifier si la syntonisation du téléviseur est correcte

Réglez le téléviseur sur le canal vidéo et appuyez ensuite sur la touche PROGRAM +/- du magnétoscope. Si l'écran du téléviseur affiche un programme télévisé différent chaque fois que vous appuyez sur PROGRAM +/-, c'est que la syntonisation du téléviseur est correcte.

Pour obtenir une image claire à partir du magnétoscope

Si l'image n'apparaît pas clairement à l'étape 4 ci-dessus, passez à l'étape 5 pour terminer cette procédure. Redémarrez ensuite à partir de l'étape 2. Après avoir appuyé sur RF CHANNEL à l'étape 2 pour afficher le canal RF, appuyez sur PROGRAM +/- de façon à ce qu'un autre canal RF apparaisse. Syntonisez ensuite le téléviseur sur le nouveau canal RF jusqu'à ce que vous obteniez une image claire.

5e étape

Installation du magnétoscope à l'aide de la fonction Auto Set Up

Avant la première utilisation du magnétoscope, procédez à l'installation du magnétoscope à l'aide de la fonction Auto Set Up. Cette fonction vous permet de sélectionner la langue d'affichage des menus et les chaînes de télévision en suivant la séquence affichée dans la fenêtre d'affichage.

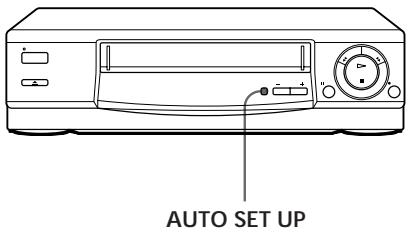

Maintenez la touche AUTO SET UP du magnétoscope enfoncée pendant au moins trois secondes.

Le magnétoscope se met automatiquement sous tension et l'abréviation de pays pour la fonction ATP (présélection automatique du syntoniseur) apparaît dans la fenêtre d'affich

ELSE

2

Appuyez sur la touche PROGRAM +/- du magnétoscope pour sélectionner l'abréviation de votre pays.

Pour certains pays, vous avez le choix entre plusieurs langues d'affichage.

Les abréviations des pays et des langues d'affichage sont les suivantes :

Abréviation	Pays	Langue
A	Autriche	Allemand
B-D	Belgique	Allemand
B-F	Belgique	Français
B-N	Belgique	Néerlandais
CH-D	Suisse	Allemand
CH-F	Suisse	Français
CH-I	Suisse	Italien
D	Allemagne	Allemand
DK	Danemark	Danois
ES	Espagne	Espagnol
GR	Grèce	Grec
I	Italie	Italien
L-D	Luxembourg	Allemand
L-F	Luxembourg	Français
NL	Pays-Bas	Néerlandais
P	Portugal	Portugais
S	Suède	Suédois
SF	Finlande	Finnois
ELSE	autres pays

Si le nom de votre pays ne figure pas dans cette liste, sélectionnez ELSE.

3

Appuyez sur AUTO SET UP.

La fonction ATP entame la recherche de toutes les chaînes captables et les présélectionne dans l'ordre numérique.

Lorsque plus aucune chaîne captable n'est détectée, la présélection s'arrête et l'indication "SET UP" disparaît de la fenêtre d'affichage.

(SLV-E430VP/VC, E285VC, E230VP uniquement)

L'heure apparaît dans la fenêtre d'affichage pour toutes les stations qui transmettent un signal horaire.

Pour annuler la fonction Auto Set Up

Appuyez sur AUTO SET UP.

Conseil

- Si vous voulez activer une autre langue d'affichage des menus que la langue présélectionnée par la fonction Auto Set Up, voir page 17.

Remarque

- Ne quittez pas la procédure Auto Set Up durant les opérations ATP. Sinon, répétez la procédure ci-dessus.

6e étape

Réglage de l'horloge

Vous devez régler l'heure et la date sur le magnétoscope si vous voulez utiliser correctement la fonction d'enregistrement par programmateur.

SLV-E430VP/VC, E285VC, E230VP uniquement:

La fonction de réglage automatique de l'horloge n'est opérante que si une station de votre zone géographique diffuse un signal horaire.

Si la fonction Auto Set Up n'a pas correctement réglé l'horloge pour votre zone géographique, essayez une autre station au moyen de la fonction de réglage automatique de l'horloge (Auto Clock Set).

Avant de commencer...

• Mettez le magnétoscope et le téléviseur sous tension.
• Réglez le téléviseur sur le canal vidéo.

Réglage manuel de l'horloge

1

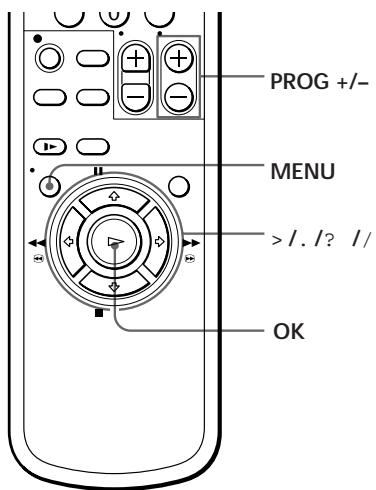

Appuyez sur MENU et puis sur > /. pour sélectionner REGLAGES et appuyez ensuite sur OK.

REGLAGES

▶ OPTIONS
^HH SYNTONISEUR
SHOWVIEW
HORLOGE
A LANGUE

SELECTIONNER : V v REGLER : OK

2

Appuyez sur > /. pour sélectionner HORLOGE et appuyez ensuite sur OK.

tHORLOGE

1. 1. 1998 JE 0:00

▶REGLAGE AUTO [NON]

SELECTIONNER : V v REGLER : B b FIN : OK

3

(SLV-E430VP/VC, E285VC, E230VP uniquement):

Appuyez sur > / . pour amener le curseur ( ) sur la rangée de l'horloge et appuyez ensuite sur / .

Le jour se met à clignoter.

tHORLOGE

1. 1998 JE 0:00

RÉGLAGE AUTO [NON]

SELECTIONNER : Bb

REGLER : V v

FIN : OK

4

Appuyez sur > / . pour régler la date.

tHORLOGE

1. 1998 DI 0:00

RÉGLAGE AUTO [NON]

SELECTIONNER : Bb

REGLER : V v

FIN : OK

5

Appuyez sur / pour faire clignoter le mois et réglez le mois à l'aide de > / . .

tHORLOGE

998 DI 0:00

REGLÂGE AUTO [NON]

SELECTIONNER : Bb

REGLER : V v

FIN : OK

6

Réglez successivement l'année, l'heure et les minutes en utilisant / pour faire clignoter le paramètre à régler > /. pour sélectionner les chiffres.

Le jour de la semaine se règle automatiquement.

tHORLOGE

1. 1. 1998 VE

REGLAGE AUTO

[NON]

SELECTIONNER : Bb

REGLER : V v

FIN : OK

7

Appuyez sur / pour faire démarrer l'horloge.

tHORLOGE

▶ 11. 12. 1998 VE 15:30

REGLAGE AUTO [NON]

SELECTIONNER : V v

REGLER : B b

FIN : OK

suite page suivante

8

- Pour modifier les chiffres en cours de réglage, appuyez sur ? pour revenir sur l'élément à changer et sélectionnez les chiffres à l'aide de > / . .

Remarque

- Le menu disparaît automatiquement après quelques minutes si vous n'effectuez aucune opération.

Changement de la station pour la fonction Auto Clock Set (SLV-E430VP/VC, E285VC, E230VP uniquement)

1

• MENU


Appuyez sur MENU et puis sur > /. pour sélectionner REGLAGES et appuyez ensuite sur OK.

REGLAGES

▶ OPTIONS

^1 GH SYNTONISEUR

SHOWVIEW

HORLOGE

A LANGUE

SELECTIONNER : Vv

REGLER : OK

2

Appuyez sur > /. pour sélectionner HORLOGE et appuyez ensuite sur OK.

Le curseur ( ) se trouve sur REGLAGE AUTO.

tHORLOGE

1. 1. 1998 JE 0:00

▶REGLAGE AUTO [NON]

SELECTIONNER : Vv

REGLER : Bb

FIN : OK

3

Appuyez sur / pour sélectionner OUI.

tHORLOGE

1. 1. 1998 VE 15:30

▶REGLAGE AUTO [OUI] PROG HORLOGE [1]

SELECTIONNER : V v

REGLER : Bb

FIN : OK

suite page suivante

6e étape : Réglage de l'horloge (suite)

4

Appuyez sur . pour amener le curseur ( ) sur PROG HORLOGE et appuyez ensuite plusieurs fois sur ? // jusqu'à ce que la position de programmation de la station émettant un signal horaire apparaisse.

Si le magnétoscope ne reçoit pas de signal horaire d'aucune station, REGLAGE AUTO revient automatiquement sur NON.

tHORLOGE

1. 1. 1998 VE 15:30

REGLAGE AUTO [OUI] ▶PROG HORLOGE [4]

SELECTIONNER : V v REGLER : B b FIN : OK

5

- Si vous mettez REGLAGE AUTO sur OUI, la fonction de réglage automatique de l'horloge est activée chaque fois que le magnétoscope est hors tension. La date et l'heure se règlent automatiquement suivant le signal horaire émis par la station dont la position de programmation est affichée sur la rangée "PROG HORLOGE". Si vous n'avez pas besoin de la fonction de réglage automatique de l'horloge, sélectionnez NON.

Remarque

- Le menu disparaît automatiquement après quelques minutes si vous n'effectuez aucune opération.

Installation manuelle — Sélection d'une langue d'affichage

Vous pouvez modifier la langue d'affichage des menus sélectionnée avec la procédure Auto Set Up.

Avant de commencer...

• Mettez le magnétoscope et le téléviseur sous tension.
• Réglez le téléviseur sur le canal vidéo.

1

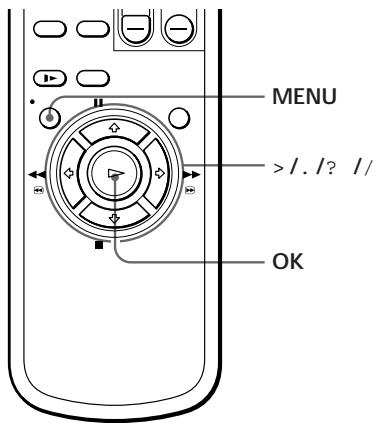

Appuyez sur MENU, puis sur > /. pour sélectionner REGLAGES et appuyez ensuite sur OK.

REGLAGES

▶ OPTIONS SYNTONISEUR
SHOWVIEW
HORLOGE
A LANGUE

SELECTIONNER : Vv REGLER : OK

2

Appuyez sur > /. pour sélectionner LANGUE et appuyez ensuite sur OK.

LANGUE

ENGLISH NEDERLANDS
DEUTSCH DANSK
●FRANÇAIS SVENSKA
ITALIÁNO SUOMI
ESPAÑOL ΕΛΛΗΝΙΚΑ PORTUGUÊS

SELECTIONNER : Vv REGLER : OK

3

Appuyez sur > /. /? // pour déplacer le point (r) sur la langue de votre choix et appuyez ensuite sur OK.

Installation manuelle — Présélection des chaînes

Si vous n'avez pas réussi à présélectionner certaines chaînes avec la procédure Auto Set Up, vous pouvez les régler manuellement.

Avant de commencer...

• Mettez le magnétoscope et le téléviseur sous tension.
• Réglez le téléviseur sur le canal vidéo.

1
- MENU

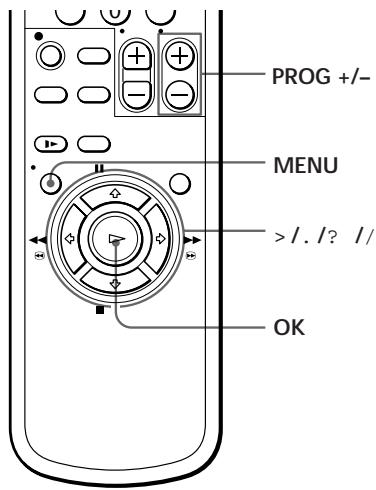

Appuyez sur MENU, puis sur > /. pour sélectionner REGLAGES et appuyez ensuite sur OK.

REGLAGES

▶ OPTIONS H9V SYNTONISEUR
SHOWVIEW
HORLOGE
A LANGUE

SELECTIONNER : Vv

REGLER : OK

2

Appuyez sur > /. pour sélectionner SYNTONISEUR et appuyez ensuite sur OK.

^161 SYNTONISEUR

PROG14

NORM/TV CABLE

[CABL]

▶REGLAGE CANAL

[S01]

PAY-TV/CANAL+

[NON]

AFT

¡OUI 1

ACCORD FIN

SELECTIONNER : Vv

REGLER : B b

3

Appuyez sur > /. pour amener le curseur ( ) sur NORM/TV CABLE et sélectionnez ensuite NORM ou CABL à l'aide de ? / / .

^101 SYNTONISEUR

PROG14

▶NORM/TV CABLE

[NORM]

REGLAGE CANAL

[S01]

PAY-TV/CANAL+

[NON]

AFT

[OU1]

ACCORD FIN

SELECTIONNER : Vv

REGLER : Bb

4

Appuyez sur > /. pour amener le curseur ( ) sur REGLAGE CANAL.

^10 SYNTONISEUR PROG14

SELECTIONNER : Vv REGLER : Bb

5

Appuyez sur PROG +/- pour sélectionner la position de programmation.

Position de programmation sélectionnée |

SELECTIONNER : Vv REGLER : Bb

6

Appuyez plusieurs fois de suite sur ? // jusqu'à ce que la chaîne voulue s'affiche.

Les chaînes s'affichent selon la séquence suivante :

• VHF E2 - E12
  • UHF E21 - E69
• CATV S1 - S20
• HYPER S21 - S41
• CATV S01 - S05

- Chaînes VHF italiennes A - H

SYNTONISEUR PROG 7

SELECTIONNER : Vv REGLER : Bb

Si vous connaissez le numéro de la chaîne que vous voulez regarder, appuyez sur les touches numériques de présélection. Pour la chaîne 5, par exemple, appuyez d'abord sur "0" et puis sur "5".

7

Pour affecter une chaîne à une autre position de programmation, répétez les étapes 5 et 6.

8

Désactivation de positions de programmation jugées inutiles

Après avoir présélectionné les chaînes télévisées, vous pouvez désactiver les positions de programmation inutilisées. Les positions désactivées seront alors omises chaque fois que vous appuierrez sur les touches PROG +/- .

1 A l'étape 6 ci-dessus, appuyez deux fois sur la touche de numérique de présélection numérique "0" de façon à afficher le numéro "00" en regard de REGLAGE CANAL.
2 Appuyez sur OK.

Si l'image n'est pas claire

Normalement, la fonction d'accord fin automatique (AFT) symtonise automatiquement les chaînes de manière adéquate. Cependant, si l'image n'est pas claire, vous pouvez également utiliser la fonction de syntonisation manuelle.

1 Appuyez sur PROG +/- pour sélectionner la position de programmation dont vous souhaitez améliorer l'image.
2 Appuyez sur MENU, sélectionnez REGLAGE et appuyez ensuite sur OK.
3 Sélectionnez SYNTONISEUR et appuyez ensuite sur OK.
4 Sélectionnez ACCORD FIN. L'indicateur de syntonisation fine apparaît.

5 Appuyez sur ? // pour obtenir une image plus claire et appuyez ensuite sur OK.

Vous remarquerez que le paramètre AFT (accord fin automatique) se met automatiquement en position NON.

Remarque

- Le menu disparaît automatiquement après quelques minutes si vous n'effectuez aucune opération.

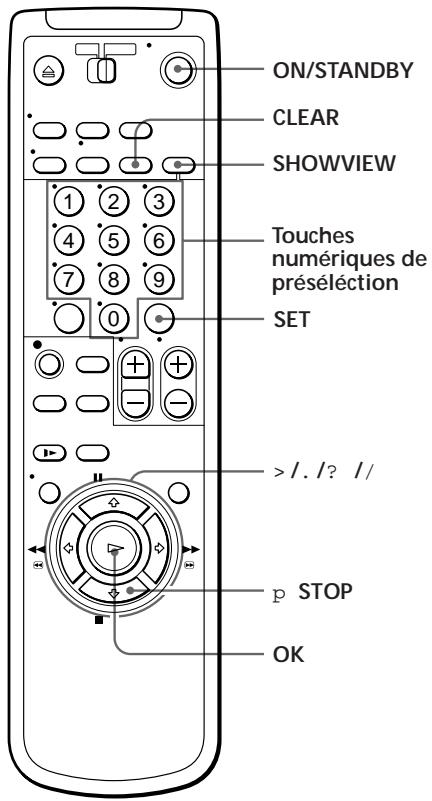

Installation manuelle — Réglage de la fonction ShowView

La fonction ShowView qui équipe ce magnétoscope simplifie la procédure de programmation d'enregistrement vidéo. Pour utiliser la fonction ShowView, chaque position de programmation doit correspondre à son canal guide ShowView. Vous trouverez les numéros de canaux guide ShowView dans l'un des guides de programmes télévisés de votre région qui mentionne les numéros ShowView.

- Si vous souhaitez enregistrer des émissions retransmises par satellite à l'aide de la fonction ShowView, reportez-vous à la page 22.

Avant de commencer...

• Mettez le magnétoscope et le téléviseur sous tension.
• Réglez le téléviseur sur le canal vidéo.

1

Appuyez sur MENU, puis sur > /. pour sélectionner REGLAGES et appuyez ensuite sur OK.

REGLAGES

▶ 回 OPTIONS

SYNTONISEUR

SHOWVIEW

HORLOGE

A LANGUE

SELECTIONNER : Vv

REGLER : OK

2

Appuyez sur > /. pour sélectionner SHOWVIEW et appuyez ensuite sur OK.

Les chaînes présélectionnées s'affichent sur l'écran. L'indication “- - -” dans la colonne N° GUIDE signifie que le canal guide n'a pas été présélectionné.

SHOWVIEW

suite page suivante

Installation manuelle — Réglage de la fonction ShowView (suite)

3

Appuyez sur > /. pour amener le curseur ( ) sur la rangée où vous voulez introduire le canal guide.

Pour afficher d'autres pages pour les positions de programmation 6 à 60, appuyez plusieurs fois de suite sur > / . .

4

Appuyez sur les touches numériques de programme pour introduire le numéro guide de chaîne assigné dans le guide de programmes télévisés.

5

Pour régler le numéro guide d'une autre chaîne, répétez les étapes 3 à 4.

6

Réglage de la fonction ShowView pour les émissions retransmises par satellite

Si votre syntoniseur de satellite est raccordé via le connecteur ENTREE ANTENNE, vous devez d'abord régler la position de programmation pour chaque chaîne retransmise par satellite par l'intermédiaire du menu SYNTONISEUR. Réglez ensuite le numéro guide de chaîne pour chaque chaîne retransmise par satellite via le menu SHOWVIEW.

Si votre syntoniseur de satellite est raccordé via le connecteur LIGNE-1(TV), vous ne devez pas définir de positions de programmation ni de numéros de canaux guide pour les chaînes retransmises par satellite et vous pouvez ignorer la procédure suivante.

1 Mettez le syntoniseur de satellite sous tension.
2 Appuyez sur MENU, sélectionnez REGLAGES et appuyez ensuite sur OK.

3 Sélectionnez SYNTONISEUR et appuyez ensuite sur OK.
4 Appuyez sur PROG +/- pour sélectionner une position de programmation que vous voulez utiliser pour regarder une chaîne retransmise par satellite.
5 Sélectionnez REGLAGE CANAL et appuyez ensuite plusieurs fois sur ? // pour accorder le magnétoscope sur le syntoniseur de satellite.

Le numéro de canal affiché à côté de REGLAGE CANAL est utilisé pour la réception de toutes les émissions retransmises par satellite via le syntoniseur de satellite.

6 Appuyez sur PROG +/- pour sélectionner une autre position de programmation pour la chaîne satellite suivante et appuyez ensuite sur les touches numériques de présélection pour introduire le même numéro de chaîne que celui affiché à l'étape 5.

Répétez cette étape pour toutes les chaînes satellite.

7 Réglez le numéro de canal guide pour chaque position de programmation attribuée à une chaîne retransmise par satellite suivant les procédures décrites aux pages 21 et 22.

Remarques

• Le menu disparaît automatiquement après quelques minutes si vous n'effectuez aucune opération.
• Si vous utilisez un symtoniseur de satellite raccordé via le connecteur LIGNE-1 (TV), vous ne devez pas régler la fonction ShowView. Programmez simplement l'enregistrement d'une émission retransmise par satellite avec ShowView et le magnétoscope enregistre automatiquement l'émission via le connecteur LIGNE-1 (TV).
• Si vous avez introduit un numéro de canal guide erroné, appuyez sur CLEAR.
• Le magnétoscope refuse un numéro de canal guide si ce numéro a déjà été sélectionné.
• Lorsque vous enregistrez une émission retransmise par satellite à l'aide de la fonction ShowView, vous devez sélectionner manuellement la chaîne voulue sur le syntoniseur de satellite.

Installation d'un décodeur PAY-TV/Canal Plus

(SLV-E430VC/CP, E285VC, E230CP uniquement)

Vous pouvez regarder ou enregistrer des programmes PAY-TV/Canal Plus à condition de raccorder un décodeur (non fourni) au magnétoscope.

Raccordement d'un décodeur

Réglage des chaînes PAY-TV/Canal Plus

Pour regarder ou enregistrer des émissions PAY-TV/Canal Plus, réglez votre magnétoscope de manière à recevoir les chaînes voulues en vous aidant des écrans d'affichage.

Avant de commencer...

• Mettez le magnétoscope, le téléviseur et le d'ecodeur sous tension.
• Réglez le téléviseur sur le canal vidéo.

1

Appuyez sur MENU et puis sur > /. pour sélectionner REGLAGES et appuyez ensuite sur OK.

REGLAGES

▶ OPTIONS

SYNTONISEUR

SHOWVIEW

② HORLOGE

A LANGUE

SELECTIONNER : Vv

REGLER : OK

2

Appuyez sur > /. pour sélectionner OPTIONS et appuyez ensuite sur OK.

OPTIONS

▶ OPTIONS CASSETTE

OPTIONS VIDEO

DECODEUR/LIGNE2 [DEC.]

VEILLE ECO [NON ]

MODULATEUR RF [NON ]

SELECTIONNER : Vv

REGLER : OK

3

Appuyez sur > /. pour amener le curseur ( ) sur DECODEUR/LIGNE 2 et appuyez ensuite sur ? // pour sélectionner DEC.

OPTIONS

OPTIONS CASSETTE

OPTIONS VIDEO

▶DECODEUR/LIGNE2 [DEC. ]

VEILLE ECO [NON]

MODULATEUR RF [NON ]

SELECTIONNER : Vv

REGLER : Bb

4

Appuyez sur OK.

5

Appuyez sur MENU et puis sur > /. pour sélectionner REGLAGES et appuyez ensuite sur OK.

REGLAGES

▶ OPTIONS

SYNTONISEUR

用SHOWVIEW

(HORLOGE

A LANGUE

SELECTIONNER : Vv

REGLER : OK

6

Appuyez sur > /. pour sélectionner SYNTONISEUR et appuyez ensuite sur OK.

^16H SYNTONISEUR

PROG 3

▶NORM/TV CABLE

REGLAGE CANAL [C25 ]

PAY-TV/CANAL+ [NON]

AFT [OUI ]

ACCORD FIN

SELECTIONNER : Vv

REGLER : Bb

Installation d'un décodeur PAY-TV/Canal Plus (suite)

7

Appuyez sur > /. pour amener le curseur ( ) sur NORM/TV CABLE et sélectionnez ensuite NORM ou CABL à l'aide de ? / / .

SYNTONISEUR

PROG 3

Appuyez sur PROG +/- pour sélectionner la position de programmation voulue.

Position de

programmation sélectionnée |

^101 SYNTONISEUR

PROG10

SELECTIONNER : Vv REGLER : Bb

9

Appuyez sur > /. pour amener le curseur ( ) sur REGLAGE CANAL et sélectionnez ensuite les chaînes PAY-TV/Canal Plus en appuyant sur ? // .

SYNTONISEUR

PROG10

SELECTIONNER : Vv REGLER : Bb

10

Appuyez sur > /. pour amener le curseur ( ) sur PAY-TV/CANAL + et appuyez ensuite sur ? // pour sélectionner OUI.

^101 SYNTONISEUR

PROG10

SELECTIONNER : Vv REGLER : Bb

11

Appuyez sur OK.

Remarques

• Pour incruster des sous-titres dans des émissions PAY-TV/Canal Plus, établissez les connexions décodeur/magnétoscope et magnétoscope/téléviseur au moyen de câbles EURO-AV à 21 broches compatibles avec les signaux RVB. Vous ne pouvez pas enregistrer de sous-titres sur le magnétoscope.
• Si vous regardez des émissions PAY-TV/Canal Plus via l'entrée RFU du téléviseur, appuyez sur TV/VIDEO afin que l'indicateur VIDEO apparaisse dans la fenêtre d'affichage.

Lecture d'une cassette

1 Mettez votre téléviseur sous tension et réglez-le sur le canal vidéo.

2 Introduisez une cassette. Le magnétoscope se met sous tension et démarre automatiquement la lecture si vous introduisez une cassette dont la languette de sécurité a été brisée.

3 Appuyez sur E PLAY. Lorsque la cassette arrive en fin de bande, elle se rembobine automatiquement.

suite page suivante

Lecture d'une cassette (suite)

Autres opérations

Pour	Appuyez sur
Arrêter la lecture	p STOP
Activer une pause de lecture	P PAUSE
Reprendre la lecture après une pause	P PAUSE ou E PLAY
Faire avancer rapidement la bande magnétique	) # FF en mode d'arrêt
Rembobiner la bande magnétique	03 REW en mode d'arrêt
Ejecter la cassette	6 EJECT

Pour reprendre la lecture d'une scène récemment visualisée

Vous pouvez immédiatement rembobiner et redémarrer la lecture de la scène que vous venez de regarder.

En cours de lecture, appuyez jusqu'à quatre fois sur REPLAY. Le magnétoscope rembobine la bande magnétique d'environ 10 secondes sur le compteur chaque fois que vous appuyez sur la touche et redémarre ensuite la lecture.

Pour reproduire une cassette enregistrée en NTSC (SLV-E430AE/VP/VC/CP, E285VC uniquement)

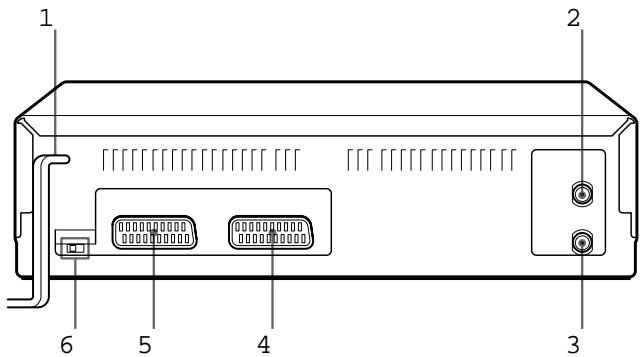

Réglez NTSC PB à l'arrière du magnétoscope en fonction du système couleur de votre téléviseur.

Si votre téléviseur est	Réglez NTSC PB sur
PAL uniquement	ON PAL TV
PAL et NTSC	NTSC 4.43

Utilisation du compteur de durée

A l'endroit de la cassette que vous souhaitez pouvoir retrouver ultérieurement, appuyez sur la touche COUNTER RESET. Le compteur dans la fenêtre d'affichage est ramené à "0:00:00". Par la suite, recherchez le passage en question en vous référant au compteur.

Pour afficher le compteur sur l'écran du téléviseur, appuyez sur DISPLAY.

Remarques

• Les cassettes enregistrées en mode LP peuvent être reproduites sur ce magnétoscope (SLV-E430AE/VP/VC/CP uniquement).
• Le compteur revient à “0:00:00” chaque fois qu’une cassette est réintroduite.
• Le compteur s'arrête de compter lorsque le magnétoscope parvient à une section non enregistrée de la cassette.
• Lorsque vous reproduisez une cassette enregistrée suivant le système couleur NTSC, le compteur n'apparaît pas dans la fenêtre d'affichage (SLV-E430AE/VP/VC/CP, E285VC uniquement).
• Selon votre téléviseur, les phénomènes suivants peuvent se produire pendant la lecture d'une cassette enregistrée suivant le système NTSC (SLV-E430AE/VP/VC/CP, E285VC uniquement):
• L'image devient noir et blanc.
• L'image oscille.
  – Aucune image n'apparaît sur l'écran du téléviseur.
• Des rayures noires apparaissent horizontalement sur l'écran du téléviseur.
• La densité des couleurs augmente ou diminue.
  – Il se peut qu'une altération de la qualité de l'image se produise.
• Si une cassette comporte des passages enregistrés suivant les systèmes PAL et NTSC, la valeur indiquée par le compteur de durée ne sera pas correcte. Ce décalage est dû à la différence entre les cycles de comptage de ces deux systèmes vidéo (SLV-E430AE/VP/VC/CP, E285VC uniquement).
• Pendant que vous effectuez des réglages dans le menu affiché sur l'écran du téléviseur, les touches de lecture sont inopérantes.

Enregistrement d'émissions télévisées

1 Mettez votre téléviseur sous tension et réglez-le sur le canal vidéo. Pour enregistrer au départ d'un décodeur, mettez ce dernier sous tension.

2 Introduisez une cassette dont la languette de sécurité est intacte.

3 INPUT SELECT Appuyez sur INPUT SELECT jusqu'à ce qu'un numéro de position de programmation apparaisse dans la fenêtre d'affichage.

4

Appuyez sur PROG +/- pour sélectionner la position de programmation que vous voulez enregistrer.

5

(SLV-E430AE/VP/VC/CP uniquement)

Appuyez sur SP/LP pour sélectionner la vitesse de défilement de la bande, SP ou LP.

Le mode LP (longue durée) assure une durée d'enregistrement deux fois plus longue que le mode SP (durée standard). Le mode SP offre cependant une meilleure qualité d'image et de son.

6

Appuyez sur r REC pour démarrer l'enregistrement.

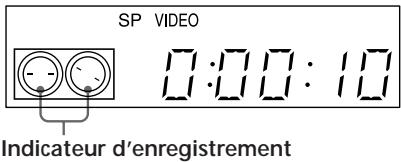

L'indicateur d'enregistrement s'allume en rouge dans la fenêtre d'affichage.

Pour arrêter l'enregistrement

Appuyez sur p STOP.

suite page suivante

Enregistrement d'émissions télévisées (suite)

Pour vérifier la longueur de bande restante

Appuyez sur DISPLAY. La fonction d'écrans d'affichage étant activée, appuyez sur COUNTER/REMAIN pour vérifier la durée restante. Chaque fois que vous appuyez sur COUNTER/REMAIN, le compteur de durée et la durée restante apparaissent alternativement. La durée restante avec l'indicateur : apparaît également dans la fenêtre d'affichage.

Pour vérifier correctement la durée restante de la cassette, réglez SELECTION BANDE dans le menu OPTIONS CASSETTE en fonction du type de cassette que vous utilisez (voir page 47).

Pour regarder une autre émission télévisée pendant un enregistrement

1 Appuyez sur TV/VIDEO pour désactiver l'indicateur VIDEO dans la fenêtre d'affichage.
Si le téléviseur est raccordé au magnétoscope uniquement au moyen du câble d'antenne, ignorez cette étape.
2 Sélectionnez une autre position de programmation sur le téléviseur.

Pour protéger un enregistrement

Pour éviter l'effacement accidentel d'un enregistrement, brisez la languette de sécurité comme illustré. Pour pouvoir réenregistrer sur cette cassette, recouvrez l'orifice de bande adhésive.

Languette de sécurité

Conseils

• Pour sélectionner une position de programmation, vous pouvez utiliser les touches numériques de présélection de la télécommande. Pour les nombres à deux chiffres, appuyez sur la touche ? (chiffre des dizaines) et puis sur les touches numériques de présélection.
• Vous pouvez sélectionner la source vidéo transmise via le connecteur LIGNE-1 (TV) (ou du connecteur LIGNE-2 IN sur les modèles SLV-E430AE/VP/VC/CP, E285VC et E230CP) à l'aide de INPUT SELECT ou de PROG +/-. Si vous utilisez PROG +/-, l'indication "L" (ou "L1" ou "L2") apparaît dans la fenêtre d'affichage entre les positions de programmation inférieure et supérieure.
• L'écran de données relatives à la cassette apparaît sur l'écran du téléviseur, mais ces informations ne sont pas enregistrées sur la cassette.
• Si vous ne désirez pas regarder la télévision en cours d'enregistrement, vous pouvez mettre le téléviseur hors tension. Lorsque vous utilisez un décodeur, assurez-vous qu'il est sous tension.

Remarques

• L'écran n'apparaît pas dans les modes d'arrêt sur image (pause) ou de lecture au ralenti.
• L'écran n'apparaît pas pendant la lecture d'une cassette enregistrée suivant le système NTSC (SLV-E430AE/VP/VC/CP, E285VC uniquement).
• Si une cassette comporte des passages enregistrés suivant les systèmes PAL et NTSC, la valeur indiquée par le compteur de durée ne sera pas correcte. Ce décalage est dû à la différence entre les cycles de comptage de ces deux systèmes vidéo (SLV-E430AE/VP/VC/CP, E285VC uniquement).
• Vous ne pouvez pas regarder une émission PAY-TV/Canal Plus pendant que vous enregistrez une autre émission PAY-TV/Canal Plus (SLV-E430VC/CP, E285VC, E230CP uniquement).
• Lorsque vous introduisez une cassette non standard disponible dans le commerce, il se peut que l'indication de la durée restante ne soit pas correcte.
• La durée restante n'apparaît pas avec les cassettes enregistrées suivant le système NTSC. L'indication “-:- -” apparaît dans la fenêtre d'affichage (SLV-E430AE/VP/VC/CP, E285VC uniquement).
• L'indication de la durée restante ne représente qu'une valeur approximative.
• Si vous activez la lecture d'une cassette pendant environ 30 secondes après l'avoir introduite, la durée restante s'affiche.

Enregistrement d'émissions télévisées à l'aide de ShowView

Introduisez simplement le numéro ShowView de l'émission indiqué dans votre guide des programmes télévisés. La date, les heures et la position de programmation de cette émission sont programmées automatiquement. Vous pouvez programmer jusqu'à huit émissions à la fois.

Avant de commencer...

• Assurez-vous que l'horloge du magnétoscope est correctement réglée.
• Introduisez une cassette dont la languette de sécurité est intacte. Assurez-vous que la longueur de bande est supérieure à la durée totale d'enregistrement.

1

SHOWVIEW

Appuyez sur SHOWVIEW.

SHOWVIEW

N° SHOWVIEW [----]

REGLER : 0 - 9

2

Appuyez sur les touches numériques de présélection pour introduire le numéro ShowView de l'émission voulue et appuyez ensuite sur SET.

Si vous vous trompez, appuyez sur SHOWVIEW avant d'appuyer sur SET et réintroduisez le numéro correct.

La date, les heures de début et de fin, la position de programmation, la vitesse de défilement de la bande (SLV-E430AE/VP/VC/CP uniquement) et le réglage de la fonction VPS/PDC (SLV-E430VP/VC, E285VC et E230VP solamente) apparaissent sur l'écran du téléviseur.

Si vous avez sélectionné A (Autriche), D (Allemagne) ou CH (Suisse) à l'aide de la fonction de sélection de pays durant la procédure Auto Set Up, la fonction VPS/PDC se règle automatiquement sur OUI.

Pour plus de détails sur la fonction VPS/PDC, voir "Enregistrement par programmateur à l'aide de signaux VPS/PDC" à la page 36.

Si les informations sont incorrectes, appuyez sur CLEAR pour annuler le réglage.

3

Si vous voulez changer les réglages de la date, de la vitesse de défilement de la bande et de la fonction VPS/PDC :

1 Appuyez sur ? // pour faire clignoter le paramètre que vous voulez modifier.

2 Appuyez sur > / . pour le réinitialiser.

• Pour enregistrer la même émission tous les jours ou le même jour de chaque semaine, voir “Enregistrement quotidien/ hebdomadaire” à la page 36.
• Pour enregistrer au départ d'un décodeur ou d'une autre source raccordée au connecteur LIGNE-1 (TV) (ou du connecteur LIGNE-2 IN sur les modèles SLV-E430AE/VP/VC/CP, E285VC et E230CP), appuyez sur INPUT SELECT pour afficher l'indication "L" (ou "L1" ou "L2") à la position "PROG".

tPROGRAMMATEUR 11.12 VE

DATE HEURE PROG AUJOURD. 19:00b20:00 35

SP/LP VPS/PDC LP OUI

SELECTIONNER : Bb REGLER : Vv OK : OK

4

Appuyez sur OK pour terminer les réglages.

Enregistrement d'émissions télévisées à l'aide de ShowView (suite)

5

Appuyez sur ON/STANDBY pour mettre le magnétoscope hors tension.

L'indicateur 📍 apparaît dans la fenêtre d'affichage et le magnétoscope passe en mode de veille d'enregistrement.

Pour arrêter l'enregistrement

Pour arrêter le magnétoscope pendant un enregistrement, appuyez sur la touche p STOP.

Enregistrement quotidien/hebdomadaire

A l'étape 3 ci-dessus, appuyez sur . pour sélectionner le schéma d'enregistrement. Chaque fois que vous appuyez sur . , l'indication change comme illustré ci-dessous. Appuyez sur > pour inverser l'ordre d'affichage de l'indication.

AUJOURD. n DI-SA (dimanche au samedi) n LU-SA (lundi au samedi) n LU-VE (lundi au vendredi) n SA (tous les samedis) ..... n LU (tous les lundis) n DI (tous les dimanches) n 1 mois plus tard n (décompte des dates) n AUJOURD. .....

Enregistrement par programmateur à l'aide de signaux VPS/PDC (SLV-E430VP/VC, E285VC, E230VP uniquement)

Le système émetteur diffuse des signaux VPS (système de programmation vidéo) ou PDC (contrôle de diffusion des programmes) en même temps que ses programmes de télévision. Ces signaux garantissent l'exactitude de vos enregistrements programmés, même si l'émission commence plus tôt ou plus tard que prévu ou si elle est interrompue.

Pour utiliser la fonction VPS/PDC, réglez VPS/PDC sur OUI. Vous pouvez également utiliser la fonction VPS/PDC pour une source raccordée aux connecteurs LIGNE-1(TV) et ENTREE LIGNE-2.

Pour enregistrer des émissions diffusées par satellite

Si vous branchez le syntoniseur de satellite sur votre magnétoscope, vous pourrez enregistrer des émissions diffusées par satellite.

1 Mettez le syntoniseur de satellite sous tension.
2 Sur le syntoniseur de satellite, sélectionnez l'émission diffusée par satellite dont vous souhaitez programmer l'enregistrement.
3 Laissez le syntoniseur de satellite sous tension jusqu'à ce que le magnétoscope ait terminé l'enregistrement de l'émission diffusée par satellite que vous avez programmé.

Pour utiliser le magnétoscope après avoir réglé le programmateur

Pour pouvoir utiliser le magnétoscope de cet appareil avant qu'un enregistrement programmé ne commence, appuyez simplement sur la touche ON/STANDBY. L'indicateur ⭕ est désactivé et le magnétoscope passe en mode actif. N'oubliez pas d'appuyer sur la touche ON/STANDBY pour remettre le magnétoscope en mode de veille d'enregistrement lorsque vous avez terminé de l'utiliser.

Vous pouvez également exécuter les opérations suivantes lorsque le magnétoscope est en cours d'enregistrement :

• Réinitialiser le compteur.
• Afficher les données relatives à la cassette sur l'écran du téléviseur.
  • Vérifier les réglages du programmateur.
• Regarder une autre émission télévisée.

Conseils

• Pour régler la vitesse de défilement de la bande, vous pouvez également utiliser la touche SP/LP (SLV-E430AE/VP/VC/CP uniquement).
• Lorsque vous enregistrez une émission en mode SP et que la longueur de bande devient inférieure à la durée d'enregistrement, la vitesse de défilement se règle automatiquement sur le mode LP. Il est possible que des interférences apparaissent dans l'image à l'endroit où la vitesse de défilement change. Si vous voulez conserver la même vitesse de défilement, réglez VIT BANDE AUTO sur NON dans le menu OPTIONS CASSETTE (page 47) (SLV-E430AE/VP/VC/CP uniquement).

Remarque

- Si le numéro ShowView est incorrect, c'est le menu SHOWVIEW qui apparaît au lieu du menu PROGRAMMATEUR après que vous avez appuyé sur SET.

Réglage manuel du programmateur

Si la fonction ShowView n'est pas disponible dans votre zone géographique, appliquez les instructions suivantes pour régler le programmateur en vue de l'enregistrement d'autres émissions.

Avant de commencer...

• Vérifiez si l'horloge du magnétoscope est correctement réglée.
• Introduisez une cassette dont la languette de sécurité est intacte. Assurez-vous que la longueur de bande est supérieure à la durée totale d'enregistrement.
• Mettez votre téléviseur sous tension et réglez-le sur le canal vidéo.
• Pour enregistrer au départ d'un décodeur, mettez ce dernier sous tension.

1

- MENU

Appuyez sur MENU et puis sur > /. pour sélectionner PROGRAMMATEUR et appuyez ensuite sur OK.

La date, les heures de début et de fin, la position de programmation, la vitesse de défilement de la bande (SLV-E430AE/VP/VC/CP uniquement) et le réglage de la fonction VPS/PDC (SLV-E430VP/VC, E285VC et E230VP uniquement) apparaissent sur l'écran du téléviseur.

1 Appuyez sur ? // pour faire clignoter successivement chacun de ces paramètres.
2 Appuyez sur > /. pour régler chacun de ces paramètres.

Pour corriger un réglage, appuyez sur ? pour revenir sur ce réglage et introduisez la valeur correcte.

• Pour enregistrer la même émission tous les jours ou le même jour de chaque semaine, voir “Enregistrement quotidien/ hebdomadaire” à la page 40.
• Pour utiliser la fonction VPS/PDC, voir “Enregistrement par programmateur à l’aide de signaux VPS/PDC” à la page 40.
• Pour enregistrer au départ d'un décodeur ou d'une autre source raccordée au connecteur LIGNE-1 (TV) (ou du connecteur LIGNE-2 IN sur les modèles SLV-E430AE/VP/VC/CP, E285VC et E230CP), appuyez sur INPUT SELECT pour afficher l'indication "L" (ou "L1" ou "L2") à la position "PROG".

3

Appuyez sur OK.

4

Appuyez sur ON/STANDBY pour mettre le magnétoscope hors tension.

L'indicateur 📍 apparaît dans la fenêtre d'affichage et le magnétoscope passe en mode de veille d'enregistrement.

Pour enregistrer au départ d'une source, laissez l'appareil raccordé sous tension.

tPROGRAMMATEUR 11.12 VE

DATE HEURE PROG AUJOURD. 19:00b20:00 35

Pour arrêter l'enregistrement

Pour arrêter le magnétoscope en cours d'enregistrement, appuyez sur p STOP.

suite page suivante

Réglage manuel du programmateur (suite)

Pour utiliser le magnétoscope après avoir réglé le programmateur Pour pouvoir utiliser le magnétoscope de cet appareil avant qu'un enregistrement programmé ne commence, appuyez simplement sur la touche ON/STANDBY. L'indicateur ⏻ est désactivé et le magnétoscope passe en mode actif. N'oubliez pas d'appuyer sur la touche ON/STANDBY pour remettre le magnétoscope en mode de veille d'enregistrement lorsque vous avez terminé de l'utiliser.

Vous pouvez également exécuter les opérations suivantes lorsque le magnétoscope est en cours d'enregistrement :

• Réinitialiser le compteur.
• Afficher les données relatives à la cassette sur l'écran du téléviseur.
  • Vérifier les réglages du programmateur.
• Regarder une autre émission télévisée.

Enregistrement quotidien/hebdomadaire

A l'étape 2 ci-dessus, appuyez sur . pour sélectionner le schéma d'enregistrement. Chaque fois que vous appuyez sur . , l'indication change comme illustré ci-dessous. Appuyez sur > pour inverser l'ordre d'affichage de l'indication.

AUJOURD. n DI-SA (dimanche au samedi) n LU-SA (lundi au samedi) n LU-VE (lundi au vendredi) n SA (tous les samedis) .....

n LU (tous les lundis) n DI (tous les dimanches) n 1 mois plus tard n (décompte des dates) n AUJOURD. .....

Enregistrement par programmateur à l'aide de signaux VPS/PDC (SLV-E430VP/VC, E285VC, E230VP uniquement)

Le système émetteur diffuse des signaux VPS (système de programmation vidéo) ou PDC (contrôle de diffusion des programmes) en même temps que ses programmes de télévision. Ces signaux garantissent l'exactitude de vos enregistrements programmés, même si l'émission commence plus tôt ou plus tard que prévu ou si elle est interrompue.

Pour utiliser la fonction VPS/PDC, réglez VPS/PDC sur OUI. Vous pouvez également utiliser la fonction VPS/PDC pour une source raccordée aux connecteurs LIGNE-1(TV) et ENTREE LIGNE-2.

Conseils

• Pour régler la position de programmation, vous pouvez également utiliser les touches PROG +/- ou les touches numériques de présélection.
• Pour régler la vitesse de défilement de la bande, vous pouvez également utiliser la touche SP/LP (SLV-E430AE/VP/VC/CP uniquement).
• Lorsque vous enregistrez une émission en mode SP et que la longueur de bande devient inférieure à la durée d'enregistrement, la vitesse de défilement se règle automatiquement sur le mode LP. Il est possible que des interférences apparaissent dans l'image à l'endroit où la vitesse de défilement change. Si vous voulez conserver la même vitesse de défilement, réglez VIT BANDE AUTO sur NON dans le menu OPTIONS CASSETTE (page 47) (SLV-E430AE/VP/VC/CP uniquement).

Remarques

• Si vous réglez le programmateur avec des signaux VPS/PDC, introduisez précisément les heures de début et de fin indiquées dans votre guide des programmes télévisés, sinon la fonction VPS/PDC sera inopérante (SLV-E430VP/VC, E285VC, E230VP uniquement).
• Si les signaux VPS/PDC sont trop faibles ou si la station de télévision ne transmet pas les signaux VPS/PDC, le magnétoscope de cet appareil démarrera l'enregistrement à l'heure programmée sans la fonction VPS/PDC (SLV-E430VP/VC, E285VC, E230VP uniquement).
• L'indicateur Ⓚ clignote dans la fenêtre d'affichage lorsque vous appuyez sur la touche ON/STANDBY alors qu'aucune cassette n'a été introduite.

Lecture/recherche à différentes vitesses

Options de lecture	Opération
Visualisation de l'image en cours d'avance rapide ou de rembobinage	En cours d'avance rapide, maintenez )# FF enfoncé. En cours de rembobinage, maintenez 03 REW enfoncé.
Lecture à grande vitesse	• En mode de lecture, appuyez sur )# FF ou 03 REW.• En mode de lecture, maintenez )# FF ou 03 REW enfoncé.Pour reprendre la lecture normale, relâchez la touche.
Lecture à une vitesse double de la normale (SLV-E430AE/VP/VC/CP uniquement)	En mode de lecture, appuyez sur x2.
Lecture au ralenti	En mode de lecture ou de pause, appuyez sur & SLOW.
Lecture image par image	En mode de pause, appuyez sur )# FF ou 03 REW.Maintenez la touche enfoncée pour une lecture à une image par seconde.
Rembobinage et redémarrage de la lecture	En mode d'arrêt, appuyez sur la touche E PLAY dumagnétoscope tout en maintenant la touche 03 REW dumagnétoscope enfoncée.

Lecture/recherche à différentes vitesses (suite)

Conseil

- Ajustez l'image au moyen des touches TRACKING +/- si :

– des rayures apparaissent en cours de lecture au ralenti;

– l'image oscille en mode de pause.

Pour régler l'alignement sur la position centrale, appuyez simultanément sur les deux touches (+/-).

Remarques

• Durant ces opérations, le son est coupé.
• Les cassettes enregistrées en mode LP sur d'autres magnétoscopes peuvent être reproduites sur ce magnétoscope, mais la qualité n'est pas garantie (SLV-E430AE/VP/VC/CP uniquement).
  • L'image peut être neigeuse :

- en lecture arrière en accéléré;

– en lecture arrière au ralenti;

- en lecture arrière.

Enregistrement d'émissions télévisées à l'aide du programmateur rapide

Après avoir démarré un enregistrement suivant la procédure normale, vous pouvez programmer le magnétoscope pour qu'il s'arrête automatiquement au bout de la durée que vous spécifiez.

1 En cours d'enregistrement, appuyez une fois sur QUICK TIMER. L'indicateur 📍 apparaît dans la fenêtre d'affichage.

2 Appuyez plusieurs fois de suite sur QUICK TIMER pour définir la durée. Chaque pression sur la touche augmente la durée par périodes de 30 minutes. Sur les modèles SLV-E285VC et E230AE/VP/CP, vous pouvez spécifier la durée jusqu'à un maximum de 6 heures et, sur les modèles SLV-E430AE/VP/VC/CP, jusqu'à 11 heures.

La durée diminue minute par minute jusqu'à 0:00, où le magnétoscope arrête automatiquement l'enregistrement avant de se mettre automatiquement hors tension.

Pour augmenter la durée

Appuyez plusieurs fois de suite sur QUICK TIMER pour définir la nouvelle durée.

Pour arrêter l'enregistrement

Pour arrêter le magnétoscope en cours d'enregistrement, appuyez sur p STOP.

Utilisation du programmateur rapide en mode d'arrêt

Vous pouvez régler le programmateur rapide et démarrer l'enregistrement en mode d'arrêt en appuyant sur QUICK TIMER. Pour régler la chaîne, vous pouvez utiliser les touches PROG +/- ou INPUT SELECT. Appuyez plusieurs fois de suite sur QUICK TIMER pour définir la durée d'enregistrement. L'enregistrement démarrera automatiquement.

Vérification/ modification/ annulation de réglages du programmateur

Avant de commencer...

- Mettez votre téléviseur sous tension et réglez-le sur le canal vidéo.

1 Appuyez sur ON/STANDBY pour mettre le magnétoscope sous tension.
2 Appuyez sur MENU et appuyez ensuite sur > /. pour sélectionner LISTE et appuyez ensuite sur OK.

• Si vous voulez modifier un réglage, passez à l'étape suivante.
• Si vous ne devez pas modifier de réglages, appuyez sur OK et mettez ensuite le magnétoscope hors tension pour revenir en mode de veille d'enregistrement.

t LISTEDATE	HEURE	11. 12 PROG	VE
▶MA	1900b2000	6	SPVPSD
13. 12	0930b1000	35	SPVPSD
11. 12	0500b0530	44	LP
LU-VE	1200b1300	L2	LPVPSD
LU-SA	2300b2330	L2	SP
DI-SA	1212b1313	27	LPVPSD
--. -	---b ---	--	-

3 Appuyez sur > /. pour sélectionner le réglage à modifier ou à annuler et appuyez ensuite sur OK.

4 • Pour modifier le réglage, appuyez sur ? // pour faire clignoter le paramètre à modifier et appuyez ensuite sur >/. pour le réinitialiser.
- Pour annuler le réglage, appuyez sur CLEAR.

tPROGRAMMATEUR 11.12 VE

DATE HEURE PROG AUJOURD. 19:00b20:00 35

SELECTIONNER : Bb REGLER : Vv OK : OK

5 Appuyez sur OK.

S'il reste des réglages, mettez le magnétoscope hors tension pour le ramener en mode d'attente d'enregistrement.

Si les réglages du programmateur se chevauchent

L'émission qui commence en premier lieu a la priorité et l'enregistrement de la seconde émission ne commence que lorsque l'enregistrement de la première émission est terminé. Si l'enregistrement des deux émissions est programmé pour la même heure, c'est l'émission programmée en premier lieu qui a la priorité.

Réglage de l'image

Réglage de l'alignement

Bien que le magnétoscope ajuste automatiquement l'alignement lors de la reproduction d'une cassette (l'indicateur ☑ clignote dans la fenêtre d'affichage et puis s'éteint), vous pouvez observer des distorsions si l'enregistrement est de qualité médiocre. Si l'image présente des distorsions, réglez l'alignement suivant la procédure manuelle.

En cours de lecture, appuyez sur les touches TRACKING +/- du magnétoscope de manière à afficher l'indicateur d'alignement. Les distorsions devraient disparaître lorsque vous appuyez sur l'une des deux touches. (L'indicateur ☑ s'allume.) Pour restaurer le réglage automatique de l'alignement, éjectez la cassette et réintroduisez-la.

A propos de la fonction de contrôle optimal de l'image (OPC)

La fonction de contrôle optimal de l'image (OPC) améliore automatiquement la qualité de lecture et d'enregistrement en accordant le magnétoscope sur l'état des têtes vidéo et de la bande magnétique. Pour préserver la meilleure qualité d'image possible, nous vous conseillons de régler OPC sur OUI dans le menu OPTIONS VIDEO (l'indicateur OPC est allumé dans la fenêtre d'affichage). Pour plus de détails, voir page 47.

Utilisation de l'OPC en mode de lecture

La fonction OPC s'adapte automatiquement à tous les types de cassettes, y compris aux cassettes de location et aux cassettes qui n'ont pas été enregistrées avec la fonction OPC.

Utilisation de l'OPC en mode d'enregistrement

Chaque fois que vous introduisez une cassette et que vous démarrez l'enregistrement, le magnétoscope s'adapte au type de cassette grâce à la fonction OPC (l'indicateur OPC clignote rapidement). Ce réglage reste activé jusqu'à l'éjection de la cassette.

Pour désactiver la fonction OPC

Appuyez sur MENU et sélectionnez REGLAGES, OPTIONS, OPTIONS VIDEO et réglez ensuite OPC sur NON. L'indicateur OPC s'éteint dans la fenêtre d'affichage.

Remarque

- Il se produit un décalage de quelques secondes avant que le magnétoscope démarre effectivement l'enregistrement et pendant lesquelles il analyse la bande magnétique. Pour éviter ce décalage, activez d'abord le magnétoscope en mode de pause d'enregistrement (l'indicateur OPC clignote lentement) et appuyez ensuite sur la touche r REC pour que le magnétoscope analyse la bande. Lorsque l'indicateur OPC cesse de clignoter, appuyez sur P PAUSE pour démarrer l'enregistrement immédiatement. Si vous appuyez sur P PAUSE avant que l'indicateur OPC ait cessé de clignoter, la fonction OPC est désactivée.

Changement des options de menu

1 Appuyez sur MENU, puis sur > /. pour sélectionner REGLAGES et appuyez ensuite sur OK.

REGLAGES

▶ OPTIONS SYNTONISEUR SHOWVIEW HORLOGE LANGUE

SELECTIONNER : V v REGLER : OK

2 Appuyez sur > /. pour sélectionner OPTIONS et appuyez ensuite sur OK.

OPTIONS

▶ OPTIONS CASSETTE ☑ OPTIONS VIDEO DECODEUR/LIGNE2 [DEC.] VEILLE ECO [NON] MODULATEUR RF [NON]

SELECTIONNER : V v REGLER : OK

3 Appuyez sur > /. pour sélectionner l'option que vous voulez modifier:

- Pour changer les paramètres OPTIONS CASSETTE ou OPTIONS VIDEO

1 Appuyez sur OK après avoir sélectionné OPTIONS CASSETTE ou OPTIONS VIDEO.

2 Appuyez sur > /. pour sélectionner l'option voulue et appuyez ensuite sur ? // pour modifier le réglage.

• Pour modifier les autres options

Appuyez sur ? // pour modifier le réglage.

4 Appuyez sur OK pour revenir à l'écran de départ.

Options de menu

Les réglages par défaut sont imprimés en caractère gras.

OPTIONS CASSETTE

Option de menu	Réglez cette option sur
VIT BANDE AUTO(SLV-E430AE/VP/VC/CP uniquement)	OUI pour faire passer automatiquement en mode LP la vitesse de défilement de la bande lors d’un enregistrement programmé lorsque la longueur de bande restante devient inférieure à la durée d’enregistrement.NON pour conserver la vitesse de défilement réglée.
SELECTION BANDE	300 pour utiliser une cassette E-300.240 pour utiliser une cassette E-240.195 pour utiliser une cassette E-195 ou de durée inférieure.

Changement des options de menu (suite)

OPTIONS VIDEO

Option de menu	Réglez cette option sur
OPC	OUI pour activer la fonction OPC (contrôle d'image optimal) et améliorer la qualité de l'image.NON pour désactiver l'OPC.

Autres options

Option de menu	Réglez cette option sur
DECODEUR/LIGNE-2(SLV-E430VC/CP, E285VC,E230CP uniquement)	DEC. pour utiliser le connecteur DECODEUR/LIGNE-2 comme connecteur de décodeur PAY-TV/Canal Plus.L2 pour utiliser le connecteur DECODEUR/LIGNE2 comme connecteur d'entrée de ligne.
VEILLE ECO	NON pour activer les indicateurs dans la fenêtre d'affichage pendant que le magnétoscope se trouve en mode de veille.OUI pour désactiver les indicateurs dans la fenêtre d'affichage afin d'économiser l'énergie.
MODULATEUR RF	OUI si vous raccordez le magnétoscope à votre téléviseur uniquement à l'aide du câble d'antenne.NON si vous raccordez le magnétoscope à votre téléviseur à l'aide du câble EURO-AV.

Remarque

- Lorsque vous réglez un enregistrement par programmateur, les indicateurs dans la fenêtre d'affichage sont activés même si VEILLE ECO est réglé sur OUI.

Montage avec un autre magnétoscope

Raccordement en vue d'un enregistrement sur ce magnétoscope

suite page suivante

Montage avec un autre magnétoscope (suite)

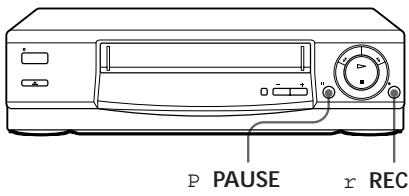

Opération (enregistrement sur ce magnétoscope)

Avant de commencer le montage...

• Mettez votre téléviseur sous tension et réglez-le sur le canal vidéo.
• Appuyez sur INPUT SELECT de manière à afficher l'indication "L" (ou "L1" ou "L2") dans la fenêtre d'affichage.
• Appuyez sur SP/LP pour sélectionner la vitesse de défilement de la bande, SP ou LP (SLV-E430AE/VP/VC/CP uniquement).

1 Introduisez dans l'autre magnétoscope (lecteur) une cassette source dont la languette de sécurité a été brisée. Recherchez le point de début de lecture et activez le mode de pause de lecture.
2 Introduisez dans ce magnétoscope (enregistreur) une cassette dont la languette de sécurité est intacte. Recherchez le point de début d'enregistrement et appuyez ensuite sur P PAUSE.
3 Appuyez sur la touche r REC de ce magnétoscope et activez-le en mode de pause d'enregistrement.
4 Pour démarrer le montage, appuyez simultanément sur la touche P PAUSE des deux magnétoscopes.

Pour arrêter le montage

Appuyez sur la touche p STOP des deux magnétoscopes.

Conseils

• Pour rendre le montage encore plus précis, désactivez le mode de pause sur les deux magnétoscopes en appuyant sur la touche P PAUSE des magnétoscopes.
• Pour supprimer des scènes jugées inutiles en cours de montage, appuyez sur la touche P PAUSE de ce magnétoscope lorsqu'une telle scène commence. Quand elle se termine, appuyez à nouveau sur P PAUSE pour reprendre l'enregistrement (montage par assemblage).

Remarque

- Si vous démarrez l'enregistrement en appliquant la procédure ci-dessus, le magnétoscope ne démarrera pas l'enregistrement avec la fonction OPC. Pour enregistrer une cassette avec la fonction OPC, appuyez à nouveau sur r REC durant la pause d'enregistrement à l'étape 3 de façon à ce que le magnétoscope analyse la bande. Ensuite, lorsque vous commencez le montage à l'étape 4, appuyez sur P PAUSE après que l'indicateur OPC a cessé de clignoter. Si vous appuyez sur P PAUSE avant que l'indicateur OPC ait cessé de clignoter, la fonction OPC est désactivée.

Guide de dépannage

Si vous avez des questions ou des problèmes qui ne sont pas traités dans ce guide de dépannage, consultez un centre de service après-vente Sony.

	Symptômes	Remèdes
Alimentation	Le commutateur ON/STANDBY ne fonctionne pas.	• Branchez correctement le cordon d'alimentation.
	Le magnétoscope est sous tension mais ne fonctionne pas.	• De la condensation s'est formée. Mettez l'appareil hors tension, débranchez le cordon d'alimentation et laissez le magnétoscope sécher pendant au moins une heure.
Horloge	L'horloge s'est arrêtée et l'indication “-:- -” s'allume dans la fenêtre d'affichage.	• L'horloge s'arrête si le magnétoscope est déconnecté de la source d'alimentation pendant plus d'une heure. Le cas échéant, répétez la procédure de réglage de l'horloge (et du programmateur).
Lecture	L'image de lecture n'apparaît pas sur l'écran du téléviseur.	• Assurez-vous que le téléviseur est réglé sur le canal vidéo. Si vous utilisez un moniteur, réglez-le sur l'entrée vidéo.• Si le magnétoscope est connecté au téléviseur uniquement au moyen du câble d'antenne, assurez-vous que MODULATEUR RF dans le menu OPTIONS est réglé sur OUI.
	L'image n'est pas claire.	• Ajustez l'alignement au moyen des touches TRACKING +/- .• Les têtes vidéo sont encrassées (voir ci-dessous). Nettoyez les têtes vidéo à l'aide d'une cassette de nettoyage de têtes vidéo Sony T-25CLD, E-25CLDR ou T-25CLW. Si ces cassettes de nettoyage ne sont pas disponibles dans votre zone géographique, faites nettoyer les têtes vidéo dans un centre de service après-vente Sony (des frais standard vous seront facturés). N'utilisez pas de cassette de nettoyage à liquide disponible dans le commerce autre que Sony. Vous risquez sinon d'endommager les têtes vidéo.• Il se peut que les têtes vidéo doivent être remplacées. Consultez un centre de service après-vente Sony pour plus d'informations.
	L'image défile verticalement en mode de recherche d'image.	• Réglez la commande de stabilité verticale de l'image du téléviseur ou du moniteur.
	L'image n'est pas accompagnée de son.	• La cassette est défectueuse. Utilisez une nouvelle cassette.

Symptômes dus à l'encrassement des têtes vidéo

- Image normale

- Image grossière

- Image floue

• Pas d'image (ou image en noir & blanc)

Guide de dépannage (suite)

	Symptômes	Remèdes
Enregistrement	Aucune émission télévisée n'apparaît sur l'écran du téléviseur.	Assurez-vous que le téléviseur est réglé sur le canal vidéo. Si vous utilisez un moniteur, réglez-le sur l'entrée vidéo.Si le magnétoscope est raccordé au téléviseur uniquement au moyen du câble d'antenne, vérifiez si MODULATEUR RF dans le menu OPTIONS est réglé sur OUI.
	La réception télévisée est médiocre.	Ajustez l'antenne du téléviseur.
	La cassette est reproduite dès qu'elle est introduite.	La languette de protection a été brisée. Pour enregistrer sur cette cassette, recouvrez l'orifice de bande adhésive.
	La cassette est éjectée lorsque vous appuyez sur r REC.	Assurez-vous que la languette de protection n'est pas brisée.
	Rien ne se passe lorsque vous appuyez sur r REC.	Assurez-vous que la cassette n'est pas arrivée en fin de bande.Sélectionnez la source correcte à l'aide de la touche INPUT SELECT. Sélectionnez une position de programmation si vous enregistrez des émissions télévisées; sélectionnez "L" (ou "L1" ou "L2") si vous enregistrez au départ d'un autre appareil.
Enregistrement par programmateur	Le programmateur ne fonctionne pas.	Assurez-vous que l'horloge est correctement réglée.Assurez-vous qu'une cassette a été introduite.Assurez-vous que la languette de protection n'est pas brisée.Assurez-vous que la cassette n'est pas arrivée en fin de bande.Assurez-vous qu'un enregistrement a été programmé.Vérifiez si les heures de vos programmations ne sont pas déjà passées.Vérifiez si le décodeur est sous tension.Assurez-vous que le syntoniseur de satellite est sous tension.L'horloge s'arrête si le magnétoscope est déconnecté de la source d'alimentation pendant plus d'une heure. Recommencez la procédure de réglage de l'horloge et du programmateur.
Autres	Impossible d’introduire une cassette	Vérifiez s’il n’y a pas déjà une cassette dans le compartiment à cassette.
	La télécommande ne fonctionne pas.	Dirigez correctement la télécommande vers le capteur de télécommande du magnétoscope.Si nécessaire, remplacez toutes les piles de la télécommande par de nouvelles.Assurez-vous que le sélecteur [TV]/[VIDEODE la télécommande est correctement réglé.
	L’indicateur d’alignement n’apparaît pas sur l’écran.	La cassette a été enregistrée dans de mauvaises conditions et l’alignement ne peut pas être ajusté ou c’est le système NTSC qui a été utilisé.
	Le magnétoscope doit être nettoyé.	Nettoyez le châssis, le panneau et les commandes à l’aide d’un chiffon doux et sec ou légèrement imprégné d’une solution détergente non agressive. N’utilisez aucun solvant tel que l’alcool ou de la benzine.

Spécifications

Système

Couverture de chaînes

PAL (B/G)

VHF E2 à E12

Chaînes VHF italiennes A - H

UHF E21 à E69

CATV S01 à S05, S1 à S20

HYPER S21 à S41

Signal de sortie RF

Chaînes UHF 21 à 69

Sortie d'antenne

Borne d'antenne asymétrique de 75 ohms

Entrées et sorties

: LIGNE-1 (TV)

21 broches

Entrée vidéo : broche 20

Entrée audio : broches 2 et 6

Sortie vidéo : broche 19

Sortie audio : broches 1 et 3

DECODEUR/ ENTREE LIGNE-2 (SLV-E430VC/

CP, E285VC, E230CP uniquement)

LIGNE-2 (SLV-E430AE/VP uniquement)

21 broches

Entrée vidéo : broche 20

Entrée audio : broches 2 et 6

Caractéristiques générales

Puissance de raccordement

220 - 240 V CA, 50 Hz

Consommation électrique

20 W

Température de service

5 à 40 °C

Température de stockage

-20 à 60 °C

Dimensions

Approx. 355 × 96 × 285 mm (l/h/p)

La conception et les spécifications sont sujettes à modifications sans préavis.

Index des composants et des commandes

Pour plus de détails, reportez-vous aux pages entre parenthèses.

Panneau frontal

1 Commutateur/indicateur ON/STANDBY (36)
2 Compartiment à cassette
3 Touche 03 REW (rembobinage) (28, 41)
4 Touche E PLAY (lecture) (27)
5 Touche )# FF (avance rapide) (28, 41)
6 Toucher REC (enregistrement) (31)
7 Touche p STOP (arrêt) (31)

8 Touche P PAUSE (pause) (28)
9 Touches PROGRAM/TRACKING +/- (programme/alignment) (31, 46)
0 Touche AUTO SET UP/RF (radiofréquence) CHANNEL (chaîne) (8, 10)

! ` Capteur de télécommande (5)

! " Touche 6 EJECT (éjection) (28)

suite page suivante

Index des composants et des commandes (suite)

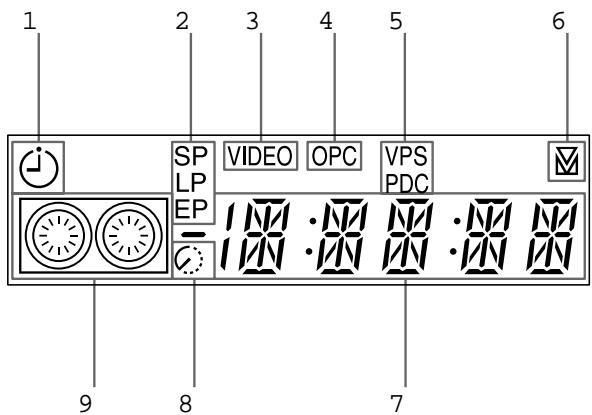

Fenêtre d'affichage

1 Indicateur de programmateur (36)
2 Indicateurs de vitesse de défilement de la bande (31)
3 Indicateur VIDEO (32)
4 Indicateur OPC (contrôle d'image optimal) (46)
5 Indicateur VPS/PDC (système de programmation vidéo/contrôle de diffusion des émissions) (SLV-E430VP/VC, E285VC, E230VP uniquement) (36, 40)

6 Indicateur d'alignement (46)
7 Indicateur de compteur de durée/horloge/ligne/position de programmation (28, 31, 50)
8 Indicateur de durée restante (32)
9 Indicateur de présence de cassette/enregistrement (31)

Panneau arrière

1 Cordon d'alimentation (7)
2 Connecteur AERIAL IN ANTENNE ENTREE (7)
3 Connecteur AERIAL OUT ANTENNE SORTIE (7)
4 Connecteur DECODER/ LINE-2 IN

DECODEUR/ ENTREE LIGNE-2 (SLV-E430VC/CP, E285VC, E230CP uniquement) (24)

Connecteur LINE-2

ENTREE LIGNE-2 (SLV-E430AE/VP uniquement) (33)

5 Connecteur : LINE-1 (TV) : LIGNE-1 (TV) (7, 49)
6 Commutateur NTSC PB (lecture) (SLV-E430AE/VP/VC/CP, E285VC uniquement) (28)

suite page suivante

Index des composants et des commandes (suite)

Télécommande

1 Touche 6 EJECT (éjection) (28)
2 Touche COUNTER RESET (réinitialisation du compteur) (28)
3 Touche DISPLAY (afficher) (28)
4 Touche WIDE (élargir) (pour le téléviseur) (6)
5 Touche TV/VIDEO (32)
6 Touche QUICK TIMER (programmateur rapide) (43)
7 Toucher REC (enregistrement) (31)
8 Touche SP (durée standard)/LP (longue durée) (SLV-E430AE/VP/VC/CP uniquement) (31)
9 Touche INPUT SELECT (sélection d'entrée) (30, 39)
0 Touche & SLOW (ralenti) (41)
!` Touche ×2 (vitesse double) (SLV-E430AE/VP/VC/CP uniquement) (41)
! " Touches d'exploitation de cassette/menu
Touche MENU (12, 47)
Touche P PAUSE (pause) /> (28)
Touche p STOP (arrêt)/. (31)
Touche 0 3 REW (rembobinage)/? (28, 41)
Touche) # FF (avance rapide)/ / (28, 41)
Touche E PLAY (lecture)/OK (confirmation) (27)

! £ Sélecteur de télécommande [TV] [VIDEO(5)
! ¢ Commutateur ON/STANDBY (marche/veille) (36)
! Touche COUNTER/REMAIN (compteur/restant) (32)
! / Touche CLEAR (45)
! f Touche SHOWVIEW (34)
!¥ Touches numériques de présélection (22, 35)
! » Touches SET (définir) (35)
@... Touches ? (chiffre des dizaines) (33)
@` Touches PROG (programme) +/- (31)
@" Touches VOL (volume) +/- (pour le téléviseur) (6)
@£ Touche REPLAY (répétition) (28)
