Caractéristiques	Détails
Type de sèche-linge	Condensation
Capacité de chargement	7 kg
Classe énergétique	B
Dimensions (HxLxP)	85 x 60 x 60 cm
Poids	37 kg
Programme de séchage	Programmes variés incluant délicat, coton, synthétique
Niveau sonore	65 dB
Écran d'affichage	LED
Filtre à peluches	Amovible et facile à nettoyer
Entretien	Nettoyage régulier du filtre et du réservoir d'eau
Sécurité	Système de sécurité contre la surchauffe
Garantie	2 ans
Informations supplémentaires	Installation sur un support ou empilable avec un lave-linge

FOIRE AUX QUESTIONS - ADE 37100 W ARTHUR MARTIN ELECTROLUX

Pourquoi mon sèche-linge Arthur Martin-Electrolux ADE 37100 W ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programmateur est réglé sur un cycle de séchage.

Le sèche-linge ne chauffe pas, que faire ?

Vérifiez le filtre à peluches et nettoyez-le si nécessaire. Assurez-vous également que le réservoir d'eau est vide et que le circuit de ventilation n'est pas obstrué.

Pourquoi mon linge reste-t-il humide après le cycle de séchage ?

Cela peut être dû à un chargement excessif du sèche-linge. Essayez de réduire la quantité de linge et de vérifier que le filtre à peluches est propre.

Le sèche-linge fait un bruit étrange, que dois-je faire ?

Vérifiez que l'appareil est de niveau et stable. Si le bruit persiste, cela peut indiquer un problème avec le tambour ou le moteur. Dans ce cas, il est conseillé de contacter un professionnel.

Comment nettoyer le filtre à peluches ?

Retirez le filtre à peluches situé à l'avant de l'appareil, videz les peluches accumulées et rincez-le à l'eau tiède. Assurez-vous qu'il est complètement sec avant de le remettre en place.

Puis-je utiliser le sèche-linge pour tous les types de tissus ?

Vérifiez toujours les étiquettes d'entretien des vêtements. Certains tissus délicats, comme la laine ou la soie, ne doivent pas être séchés en machine.

Comment puis-je éviter les odeurs dans le sèche-linge ?

Assurez-vous que le tambour est propre et sec après chaque utilisation. Évitez de mettre des vêtements humides ou sales dans le sèche-linge.

Le sèche-linge affiche un code d'erreur, que signifie-t-il ?

Consultez le manuel d'utilisation pour connaître la signification des codes d'erreur spécifiques. Cela peut indiquer un problème nécessitant une attention particulière.

Comment régler le temps de séchage ?

Utilisez le bouton de sélection du temps de séchage sur le panneau de contrôle pour ajuster la durée en fonction de la charge de linge.

MODE D'EMPLOI ADE 37100 W ARTHUR MARTIN ELECTROLUX

Partagez notre imagination sur www.electrolux.com

Sommaire

Avertissements importants 2

Description de l'appareil 4

Bandeau de commande 5

Avant d'utiliser le sèche-linge pour la première fois 5

Tri et préparation du linge 5

Tableau des programmes 6

Utilisation quotidienne 7

Sous réserve de modifications

Nettoyage et entretien 8

En cas d'anomalie de fonctionnement ...

10

Réglages de l'appareil 10

Caracteristiques techniques 11

Installation 11

Environnement 14

Maintenance 15

Avertissements importants

Important Pour votre sécurité et pour garantir une utilisation correcte de l'appareil, lisez attentivement cette notice d'utilisation, ainsi que ses conseils et averissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, voirlez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses options de sécurité. Conservez ces instructions et transmettez-les en cas de changement de propriétaire, afin que toutes les personnes aménées à utiliser l'appareil soient correctement informées sur son utilisation et les consignes de sécurité à observer.

Sécurité générale

• Il est interdit de modifier ou d'essayer de modifier les caractéristiques techniques de cet apparéil.
• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacities physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l' apparéil sans danger.

• Veillez à empêcher vos animaux familiers de se glisser dans le tambour. Pour éviter cela, vérifie l'intérieur du tambour avant chaque'utilisation de l'appareil.

• Les objets tels que les pieces de monnaie, les épingles de sureté, les clous, les vis, les cailloux ou tout autre objet dur, tranchant, peuvent provoquer d'importants dégats et ne doivent pas être placés dans l'appareil.

• Pour éviter les risques d'incendie dus à un séchage excessif, n'utilise pas l'appareil pour le séchage des pieces de linge suivantes : coussins, oreillers, couvertures matelassées et similaires (ces pieces accumulent la chaleur).
• Les pieces contenant de l'éponge de caoutchouc (mousse de latex), les bonnets de bains, tissus imperméables, articles renforcés de caoutchouc ou vêtements et taies d'oreiller rembournrés d'éponge de caoutchouc ne doivent pas être séchéés dans un séche-linge.
• Débranche toujours l'appareil après son utilisation, nettoyage et entretien.
• N'essayez enaucun cas de réparer l'appareil vous-même. Les réparations effectues par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement de l'appareil. Contactez le service après-vente de votre magasin vendeur. Exigez des pieces de rechange certifiées Constructeur.

• Le linge sale, taché d'huile culinaire, d'acétone, d'essence, de kérosène, de produit détachant, de térébenthine, de cire ou de décapant pour cire doit être lavé à l'eau chaude avec une plus grande quantité de dessive avant d'être séché dans le sechelinge.

• Risque d'explosion: ne sechaçEZ jamais du linge qui serait entrez en contact avec des solvants inflammables (essence, alcool dénaturé, fluide de nettoyage à sec et similaire). Cesubstances sont volatiles et pourraient causer une explosion. Ne sechaçez que du linge lavé à l'eau.
  Risque d'incendie: le linge taché ou imbibé d'huile vegétale ou d'huile culinaire peut être à l'origine d'un incendie et ne doit pas être placé dans le seche-linge.

• Si le binge a eté lavé avec un produit déta-chant, effectuez un cycle de rinceage supplémentaire avant de lemettre dans le seche-linge.
• Vérifiez que les poches des vêtements à secher ne contiennent pas de briquet à gaz ni d'allumettes

! Avertissement N'arrêtez jamais le sèche-linge avant la fin du cycle de séchage à moins de�除ir immédiatement tout le linge et de le déplier pour mistrés dissiper la chaleur. Risque d'incendie!

• Risque de chic electrique! N'utilise jamais d'appareils à vapeur ou à haute pression pour nettoyer l'appareil.
• Le cycle de séchage se termine par une phase sans chauffage (cycle de refroidissement) pour éviter que le linge ne reste longtemps à haute température et ne subisse des dommages.
• Aérez suffisamment la piece pour éviter le reflux de gaz provenant d'appareils utilisant d'autres combustibles.

Installation

• Cet apparéil est lourd. Faites attention lors de son déplacement.
• Déballez l'appareil et vérifie qu'il n'est pas endommagé. En cas de doute, ne I'utilise pas et contactez le magasin vendeur.

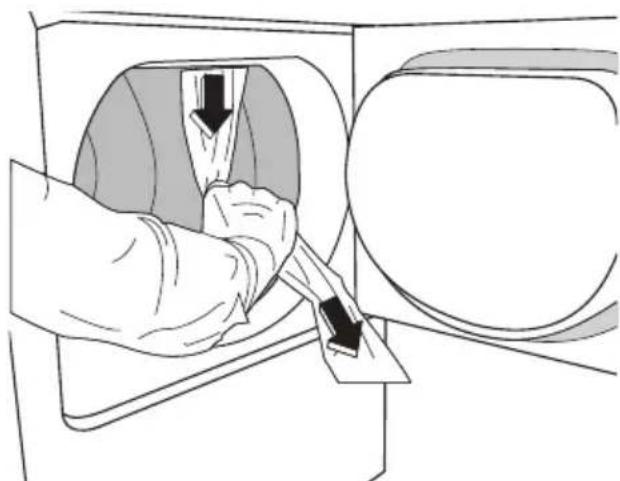

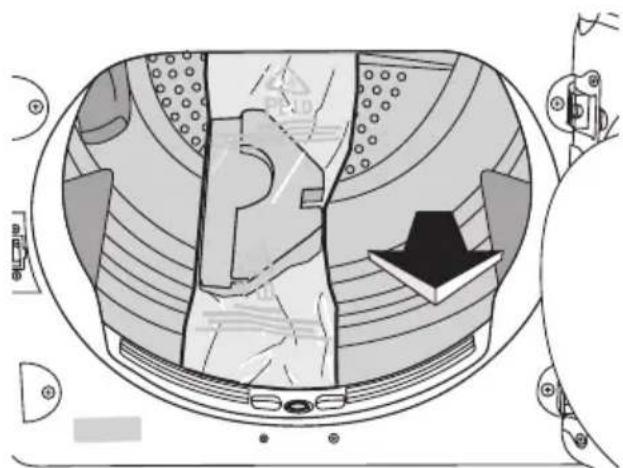

• L'appareil doit être débride avant la première utilisation. En cas de non-respect de cette recommmandation, l'appareil ou les accessoires risquent d'être sérieusement endommages. Voir le chapitre correspondant dans cette notice d'utilisation.
• Ne confiez les travaux électriques de votre habitation nécessaires à l'installation de votre apparéil qu'à unElectricien qualifié.

Veillez a ne pas écraser le cordon d'alimentation avec l'appareil.
- Si l'appareil est place sur une moquette, ajustez les pieds afin de permettre à l'air de circuler librement autour de l'appareil.
Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cordon d'alimentation et/ou le tuyau d'alimentation.

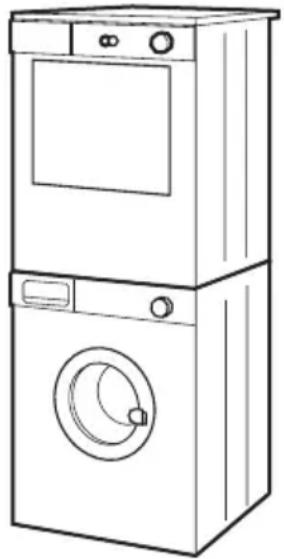

- Si le s'este-linge est place au-dessus d'un lave-linge,utilisez le kit de superposition (accessoire en option).

Usage

• Cet apparéil est destiné à un usage particulier. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été lié.
• Ne séchez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.
• N'introduisez dans le sèche-linge que du linge propre.
• Ne surchargez pas l'appareil. Voir le chapitre correspondant dans cette notice d'utilisation.
• Ne placez pas de linge non essoré dans le sèche-linge.
• Ne séchez pas en machine les articles entrés en contact avec des détachants volatiles. Si de tels détachants sont utilisés avant le lavage en machine, il faudra attendre que le produit se soit evaporé avant d'introduire les articles dans l'appareil.
• Le cordon d'alimentation ne doit jamais être tiré au niveau du cordon ; mais tous jours au niveau de la prise.
• N'utilisez jamais le seche-linge si le cordon d'alimentation, le bandeau de commande, le plan de travail ou la base sont endommages et permettent l'accès à l'intérieur de l'appareil.
• Les assouplissants ou autres produits similaires doivent être utilisés conformément aux instructions de leur fabricant.
• Attention - surface chaude: Ne touchez pas le cache de l'ampoule d'éclairage de porte quand l'éclairage est en fonctionnement. 1)

Surface brulante: Ne touchez pas l'arriere de l'appareil durant le fonctionnement!

Sécurité des enfants

• Cet apparéil ne doit pas être utilisé par de jeunes enfants ou des personnes infirmes sans supervision.
• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instructions

d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Veillez à ce que les enfants ne jouent pas avec l'appareil.

• Les matériaux d'emballage (par ex. les films plastiques, le polystyrene) représentent un danger pour les enfants - risque d'asphyxie! Conservez-les hors de la portée des enfants.
• Rangez les détergents en lieu sur, hors de la portée des enfants.
  Assurez-vous que les enfants ou vos animaux domestiques ne pênent pas dans le tambour.

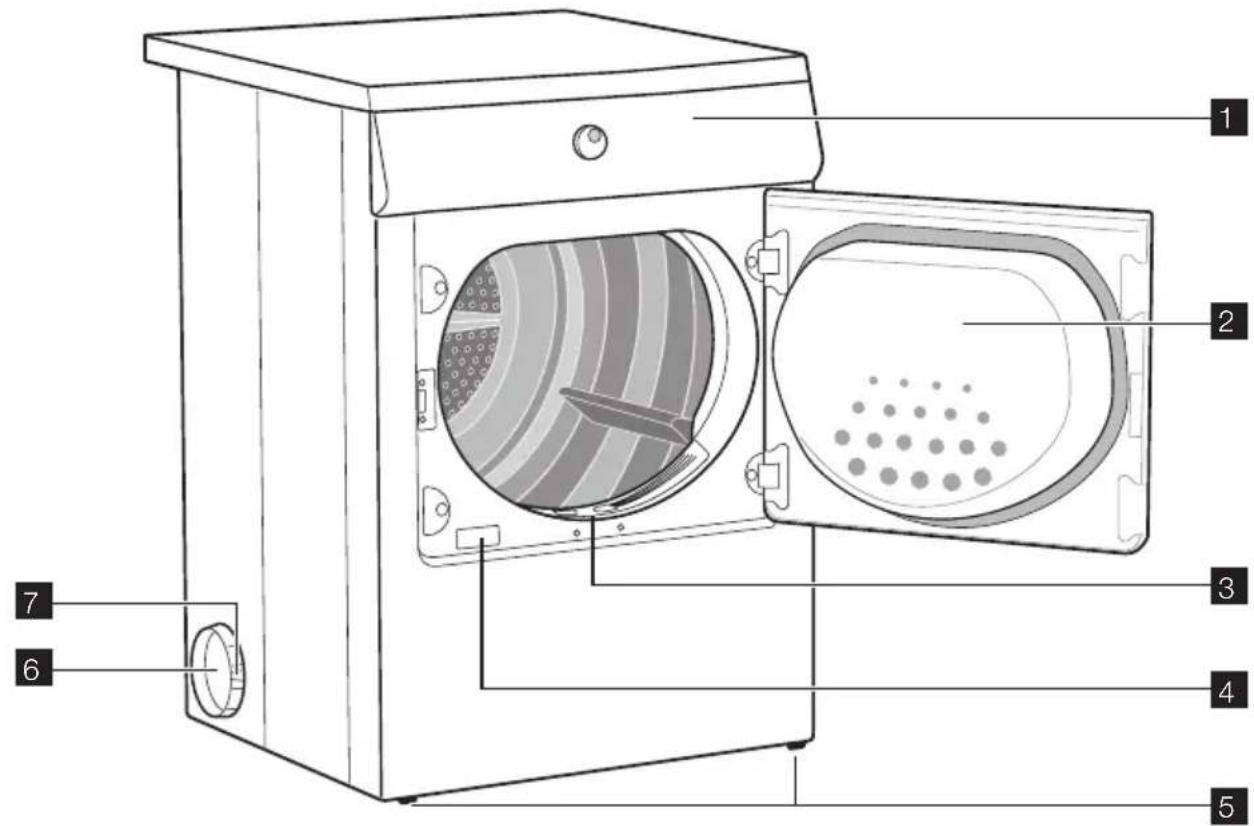

Description de l'appareil

1 Bandeau de commande
2 Porte
3 Filtre à peluches

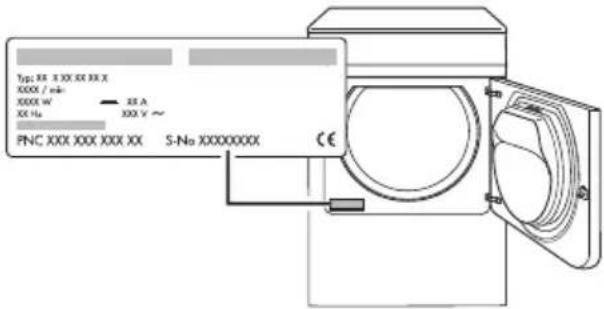

4 Plaque signalétique

5 Pieds réglables

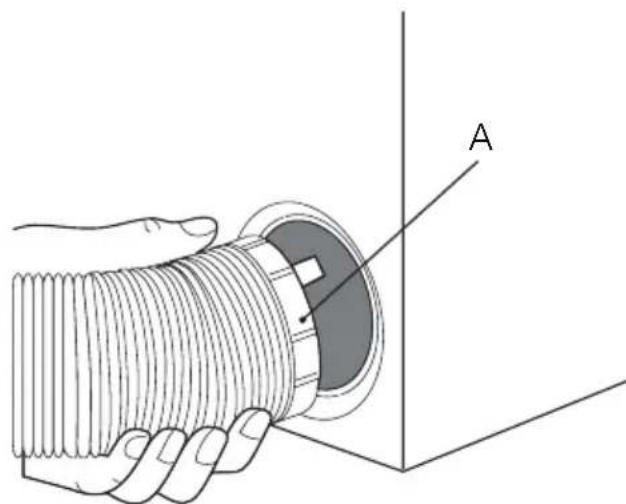

6 Orifices d'évacuation latéraux / orifice d'évacuation arrête
7 Bague de serrage

1 Selecteur de programmes et position "O" (ARRET)
2 Touches de fonction
3Voyants

Sechage, Refroidissement, Anti-froissage/Fin, Filtre
4 Touche DEPART PAUSE

Avant d'utiliser le sèche-linge pour la première fois

Afin d'éliminer tout résidu éventuellesment génére en cours de production, avant la première utilisation de votre sèche-linge, essuyez le tambour à l'aide d'un chiffon humide

ou démarrez un cycle court (30 minutes environ) en plaçant quelques chiffons humides dans l'appareil.

Tri et préparation du linge

Tri du linge

• Triez le linge par type de textile : - Coton/lin pour les programmes de type COTON.

• Textiles mixtes et synthétiques pour les programmes de type SYNTHETIQUES.

• Triez le linge en fonction du type d'étiquette : Les étiquettes d'entretien signifient :

Sechage en seche-linge possible dans tous les cas

Sechage en tambour à haute tempé-rature

Sechage en tambour à températe modérée (appuyez sur la touche DELICAT!)

Sechage dans un seche-linge non autorisé

Important N'introduisez pas dans l'appareil de linge humide n'était pas désigné sur l'éti

quette d'entretien comme pouvant etre seché en sèche-linge.

Cet apparéil peut être utilisé pour tous les articles dont l'étiquette mentionne qu'ils peuvent être séchés en seche-linge.

• Ne sechéz pas de vêtements neufs de couleur avec du linge de couleur claire. Les textiles pouraient déteindre.
• Ne sechaç pas les lainages et les sous-vê-tements à l'aide du programme TRES SEC. Risque de rétrécissement!
• La laine et les textiles à base de laine peuvent être séchés à l'aide du programme LAINE.

Préparation du linge

• Pour éviter que le linge ne s'enroule et forme des nœuds : fermez les fermétures éclair, boutonnez les housses de couettes et{noux les cordons ou les rubans (ex. ceintures de tabliers).

• Videz les poches. Enlevez toutes les pièces metalliques (trombones, épingles de suture, etc.).

• Retournez sur l'envers les articles doublés (ex. les anoraks avec doublure en coton : la doublure doit être à l'extérieur). Ces tissus secheront moins.

Important Ne surchargez pas l'appareil. Ne chargez pas plus de 7 kg.

Poids du linge

Type de linge Poids
peignoir 1 200 g
serviette 100 g
housse de couette	700 g
drap 500 g
taie d'oreiller 200 g

Type de linge Poids
nappe 250 g
drap de bain 200 g
torchon 100 g
chemise de nuit	200 g
sous-vêtres féminins	100 g
chemise de travail homme	600 g
chemise de travail homme	200 g
pyjama homme	500 g
chemisier 100 g
sous-vêtres hommes	100 g

Tableau des programmes

Programmes	Charge maximaile (poids à sec)	Durée en minutes (environ)	Utilisation/propriétés	Étiquettes d'entreten
COTON TRES SEC 7 kg 140			Séchage complet des textiles épais ou multicouches (ex. linge en tissu éponge, pei-gnoirs de bain).
COTON SEC 7 kg 130			Séchage complet des textiles épais ou multicouches (ex. linge en tissu éponge, pei-gnoirs de bain).
COTON PRET A RANGER 1)	7 kg 120		Séchage complet des textiles d'une épais-seur homogène (ex. linge en tissu éponge, serviettes éponge ou lainages).
COTON LEGRE-MENT HUMIDE 1)	7 kg 105		Pour les textiles fins encore à repasser, ex.tricots, chemises en coton.
COTON PRET A REPASSER1)	7 kg 90		Pour les textiles fins à repasser (ex. lainages,chemises en coton).
Programmes	Charge maximaile (poids à sec)	Durée en minutes (environ)	Utilisation/propriétés	Étiquettes d'entretien
SYNTHETIQUES TRES SEC	3 kg 45		Séchage complet des textiles épais ou multicouches (ex. pull-overs, linge de lit, linge de table).	2)
SYNTHETIQUES PRET A RANGER 1)	3 kg 35		Pour les tissus fins ne nécessitant pas de repassage (ex. chemises en textiles mélangés, linge de table, vêtements de bébé, chaussettes, lingerie à baleines ou armatures).	2)
SYNTHETIQUES PRET A REPASSER	3 kg 25		Pour les textiles fins à repasser (ex. lainages, chemises en coton).	2)
JEANS 7 kg 125			Programme spécial pour vêtements de sport comme les jeans, les sweatis, etc., en tissus de résistances diverses (ex. au niveau du poignet et du col ou des coutures).	2)

1) Conformément à la norme CEI 61121
2) Sélectionner l'option DELICAT

Utilisation quotidienne

Mise sous tension de l'appareil

Placez le sélecteur de programmes sur n'im-portequelprogramme.L'appareil est mis sous tension.

Sélection du programme

Sélectionnez un programme à l'aide du sélecteur de programmes.

Sélection des fonctions complémentaires

Vous pouvez selectionner les fonctions complémentaires suivantes (seulement avec des programmes chronométriques) :

touche 1 - DELICAT
touche 2 - TEXTILE

DELICAT

Cette touche permet de réduire la température de séchage pour le linge délicat. Le voyant correspondant s'allume. Cette option peut également être utilisée pour un séchage dont la durée est contrôle.

TEXTILE

Appuyez à plusieurs reprises sur la touche Textile pour sélectionner l'option souhaitation. Levoyant correspondant s'allume. Vous avez le choix entre 2 options : cycle COTON : à utiliser pour le coton et les DOUX : A utiliser pour les articles synthétiques ou délicats.

Démarrage du programme

Appuyez sur la touche DEPART PAUSE. Le programme démarre.
Des voyants indiquent les différentes phases du programme en cours. De haut en bas, de SECHAGE (voyant 7), REFROIDISSEMENT, (voyant 6) à ANTI-FROISSAGE/FIN (voyant 5).

Modification du programme

Pour modifier un programme en cours, il faut d'abord annuler celui-ci en tournant le selecteur de programmes sur "O". Le programme est annulé.

Nettoyage et entretien

! Avertissement Ne sechez jamais dans l'appareil d'articles ayant etétraites avec des produits chimiques, tels que les produits utilisés pour le nettoyage a sec !

i Aprese le départ du programme, il n'est plus possible de modifier le programme directement. Si vous tournez le selectiveur de programmes sur un autre programme lorsque I'appareil est en cours de fonctionnement ou si vous appuyez sur une touche de fonction, le voyant DEPART PAUSE clignote momentanement en jaune. Toutefois, le programme de sechage se poursuit normalement (protection du linge).

Fin du cycle de séchage / retrait du linge

Une fois le cycle de séchage terminé, les voyants ANTI-FROISSAGE/FIN et FILTER (voyant 4) s'allument. Si l'alarme est activée, un signal sonore retentit à intervalles répétéspendant environ une minute.

i Les cycles de séchage sont automatiquement suivis d'une phase anti-froissage qui dure environ 30 minutes. Au cours de cette phase, le tambour tourne par intermittence. Ainsi, le linge ne se tasse pas et ne se froisse pas. Au cours de la phase anti-froissage, le linge peut etre retire a tout instant.(ll est recommande de sortir le linge au plus tard vers la fin de la phase anti-froissage pour eviter qu'il ne se froisse.)

1. Ouvrez la porte.
2. Sortez le linge.
3. Enlevez le filtre après le retrait des vêtements. Nettoyez le filtre.

! Avertissement Avant de placer le filtré, vérifie qu'il n'y ait rien d'autre à l'intérieur du logement du filtré.
4. Tournez le sélecteur de programmes sur "O".
Important Nettoyez le filtré après chaque cycle de séchage.
5. Fermez la porte de chargement.

Nettoyage des filtre

Le filtrtre retient toutes les peluches qui s'accumulent pendant le séchage. Pour garantir le bon fonctionnement de l'appareil, il est nécessaire de nettoyer le filtrtre à peluches après chaque cycle de séchage.

Levoyant FILTRE est allumé pour vous rappeler que vous doivent nettoyer les filtres

Attention N'utilisez jamais votre sechelinge sans avoir installe le filtré apeluches ou si ce dernier est déterioré ou colmaté.

Ouvrez la porte et sortez le linge.

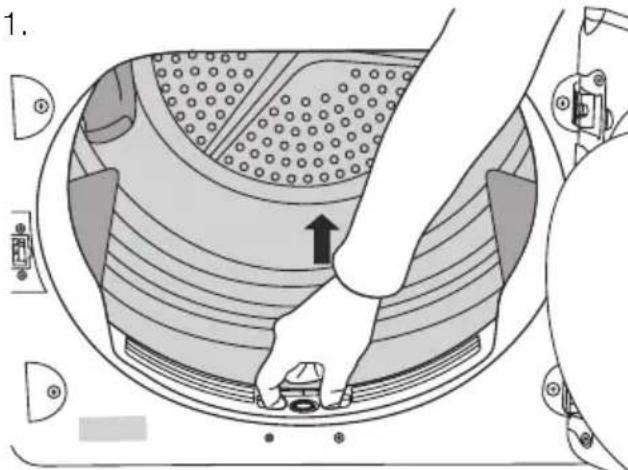

1. Retirez le filtré qui se trouve dans le bas du hublot.

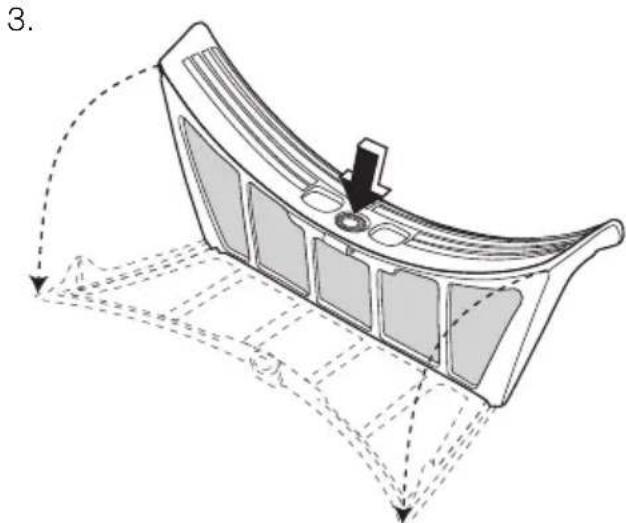

Ouvrez le filtrer en appuyant sur le bouton entre les deux fentes des joints. Nettoyez le filtrer à l'aide d'un chiffon humide. ÀpRES un certain temps, les filtres se couvrent d'une patine due aux résidus de dessive sur le linge. Pour éliminer cette patine,

nettoyez le filtré à l'eau chaude en le frottant à l'aide d'une Brosse.

Fermez le filtré et n'oubliez pas de le remettre en place.

! Avertissement Avant de placer le filtré, vérifie qu'il n'y ait rien d'autre à l'intérieur du logement du filtré.

1. Le filtrne ne peut etre instalé que d'un côté. Si le filtrtre est mal instalé, il déborde de son logement.

Si le filtrne ne s'enclenche pas en place, vous ne pourrez pas fermer la porte.

Nettoyage de la porte

Nettoyez périodiquement l'intérieur de la porte et autour du filtré pour éliminer les peluches. Un parfait nettoyage est indispensable pour un bon séchage.

Nettoyage du tambour

Attention N'utilisez pas de produits abrasifs ou laine d'acier pour nettoyer le tambour.

i Le calcaire contenu dans I'eau ou les résidus de produits de lavage peuvent laisser un dépôt à peine visible à l'intérieur du tambour. Dans ce cas, le détecteur d'humidité ne peut plus reconnaître de manière fiable le taux d'humidité. Ce qui peut expliquer que lorsque vous enlevez le linge, il risque d'être plus humide que prévu.

Nettoyez l'intérieur et les nervues du tambour à l'aide d'un détergent doux et d'un chiffon humide.

Nettoyage du bandeau de commande et de la carrosserie

Attention N'utilisez jamais de produits abrasifs ou caustiques.

Lavez la carrosserie et le bandeau de commande à l'eau savonneuse. Rincez et sechez soigneusement.

En cas d'anomalie de fonctionnement ...

Dépannage

Anomalie Cause possible Solution
Le sèche-linge ne démarre pas.	L'appareil n'est pas branché ou le fusible est grillé.	Branchez l'appareil sur le sec-teur. Vérifiez le fusible dans la boîte à fusibles (installation domestique).
	La porte de chargement est ou-verte.	Fermez la porte de chargement.
	Vous n'avez pas appuyé sur la touche DEPART PAUSE ?	Appuyez sur la touche DEPART PAUSE .
Les résultats de séchage ne sont pas satisfaisants.	Le programmeChoisi ne convient pas au linge.	Lors du prochain séchage, sé-lectionné le programme adé-quat (consultez le "Tableau des programmes").
	Le filtré à peluches est obstrué. Nettoyez le filtré à peluches.
	Le volume de linge est excessif.	Conformez-vous aux charges recommandées.
	Les fentes d'aération sont bou-chées.	Libéréz les fentes d'aération.
	L'intérieur et les nervues du tambour sont couverts de rési-dus.	Nettoyez l'intérieur et les nervu-res du tambour.
La porte ne ferme pas.	La conductivité de l'eau du lieu d'installation ne correspond pas au réglage standard de l'appa-reil.	Reprogrammez les paramètres standard de séchage (voir le chapitre 'Options de program-mation').
	Le filtré n'est pas installé.	Mettez le filtré bien en place.
Le cycle de séchage s'accêtepeu de temps après le démarra-ge du programme.	Vous n'avez pas charge une quantité suffisante de linge ou le linge chargeé est trop sec pour le programme séLECTIONné.	Sélectionné un programme de séchage chronométrique ou un niveau de séchage supérieur (ex. TRES SEC au lieu de PRET A RANGER.
La durée du cycle de séchage est anormalement longue. Re-marque :Après environ 5 heures, le cycle de séchage s'accêtete automatiquement.	Le filtré est obstrué. Nettoyez le filtré.
	Le volume de linge est excessif. Réduisez la charge.
	Le linge n'a pas été suffisam-ment essoré.	Essorez suffisamment le linge avant de lemettre dans le sè-che-linge.

Réglages de l'appareil

ALARME toujours activée/désactivée

1. Placez le sélecteur de programmes sur n'importe quel programme.

2. Appuyez simultanément sur les touches DELICAT et TEXTILE et maintenez-les appuyées pendant environ 5 secondes.

3. L'alarme sera par défaut désactivée.

\section*{Caracteristiques techniques}

C E

Hauteur x Largeur x Profondeur 85 x 60 x 58 cm

Capacité du tambour 108 I

Profondeur avec porte ouverte 109 cm

Possibilité de réglage en hauteur 1,5 cm

Poids à vide environ 32,5 kg

Charge (en fonction du programme) 1)

Tension 230 V

Fusible requis 16 A

Puissance totale 2600 W

Classe d'efficacité énergétique

Consummation d'energie (7 kg de coton, préalablement essore à 1000 tr/min) 2)

Consommation d'énergie annuelle moyenne 262,6 kWh

Usage prévu Domestique

Température ambiente autorisée +5^ à + 35°C

Les consommations ont ete mesureres dans des conditions d'essai normalisees. Les consommations reelles dependent des conditions d'utilisation de I'appareil.

Valeurs de consommation

Programme	Consommation d'énergie en kWh / temps de séchage moyen en minutes.
COTON PRET A RANGER2)	3.9 / 115 (7 kg de linge préalablement essoré à 1000 tr/min)
COTON PRET A REPASSER2)	3 / 85 (7 kg de linge préalablement essoré à 1000 tr/min)
SYNTHETIQUES PRET A RANGER2)	1.18 / 35 (3 kg de linge préalablement essoré à 1200 tr/min)

1) Les charges individues peuvent varier d'un pays à l'autre en fonction des méthodes de mesure différentes.
2) conformément à la norme EN 61121

Installation

Important L'appareil doit être transporte uniquement en position verticale.

Emplacement

• Par commodité, il est conseilé d'instructor l'appareil pres de votre lave-linge.
• Le sèche-linge doit être installé dans un lieu propre, à l'abri de la poussière.
• L'air doit pouvoir circuler librement tout autour de l'appareil. N'obstruez pas la grille d'aération frontale ou les grilles d'entrée d'air à l'arrête de l'appareil.
• Pour limiter au minimum les vibrations et le bruit pendant le fonctionnement du sèche

linger, installez-le sur une surface robuste et parfaitement horizontale.

• ÀpRES l'installation du sèche-linge, mettez-le d'aplomb à l'aide d'un niveau à bulle. S'il n'est pas d'aplomb, rectifiez en vissant ou dévissant les pieds de réglage.
• Les pieds ne doivent jamais être retirés. Veillez à ne pas limiter la circulation de l'air au sol par des tapis à longs poils, des morceaux de bois, etc. Il pourrait se produit une accumulation de chaleur qui nuirait au fonctionnement du moteur et risquérer de l'endommager.

Important La température de l'air chaud dégagé par le seche-linge peut atteindre 60^ . L'appareil ne doit donc pas être installé sur des sols non résistants aux températures élevées.

Pendant le fonctionnement du seche-linge, la température ambiante ne doit pas être inférieure à +5 °C ou supérieure à +35 °C pour ne pas comprométtre le bon fonctionnement de l'appareil.

! Avertissement Si l'appareil doit etre déplace, transporte-ile verticalement.
! Avertissement L'appareil ne doit pas etre instalé derrière une porteverrouillable, une portecoulissante ou une portedotée d'une chamiere se trouvant sur le cote opposé à celle l'appareil.

Retrait des protections de transport

Attention Avant demettre l'appareil en service, il est imperatif d'enlever tous les éléments de protection de transport.

1. Ouvrez la porte.
2. Enlevez les rubans adhésifs à l'intérieur du tambour.
3. Enlevez la gaine plastique avec le rembourse en polystyrene de l'appareil.

Installation du tuyau d'évacuation

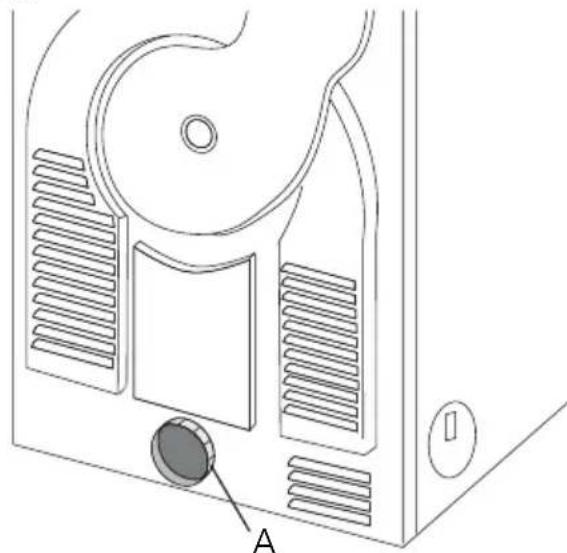

Pour simplifier l'installation, vous disposez de plusieurs orifices d'évacuation : un à l'arrière, un à gauche et un à droite. Pour relier le tuyau à l'appareil, appliquez d'abord à une extrémité du tuyau la bague de serrage (A) se trouvant sur l'orifice arrêté puis introduisez le tuyau dans l'orifice d'évacuationChoisi. Bouchez les autres orifices à l'aide des caches fournis.

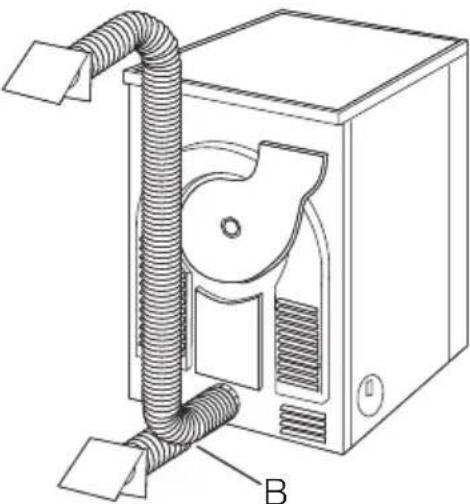

Si le tuyau est long et si I-appareil est placedans un local froid, I'humidite risque de se condenser en eau a I'intérieur du tuyau. Ce phenomene naturel est inevitable. Pour empécher que I'eau de condensation ne stagnedes dans le tuyau ou reflue dans le sèche-linge,percez un petit trou (de 3mm) au point le plus bas du tuyau et déposez un petit recipient au dessous.Voir la figure, au point B).

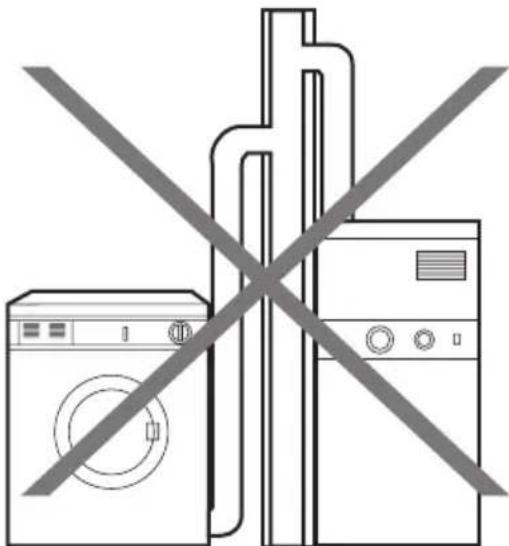

Une fois relié au seche-linge, amenez le tuyau flexible au point d'évacuation souhaité, en veillant à ce que la longueur totale de la course soit inférieure à 2 m, et qu'il ne présente pas plus de deux coudes. En ce qui concerne le conduit, si vous avez décidé d'équiper l'extremité du tuyau de raccordement sur l'extérieur d'un mur ou d'une grille, faites appel à un constructeur marchand pour savoir comment faire et quel matériel utilisé.

! Avertissement Attention à ne pas raccorder ce sèche-linge sur un conduit de fumées.

Notez que pour éviter tout problème de condensation, il est essentiel que le sèche-linge soit équipé d'un tuyau flexible qui transporte l'air humide bien au-delà des éléments de cuisine ; de préférence en dehors de la cuisine. Pour empêcher toute surchauffe de l'appareil, il est important de ne pas bloquer la sortie d'évacuation de la vapeur. Un début d'évacuation d'au moins 150 m3/h doit être assure. Si le sèche-linge est installé pres d' éléments de cuisine, assurez-vous que le tuyau d'évacuation ne soit pas écrasé. Si le tuyau est partiellement écrasé, l'efficacité du séchage sera réduite, le temps de séchage plus long et la consommation d'énergie plus élevée. Si le tuyau est complètement écrasé, le disjoncteur dont l'appareil est équipé risque de se déclencher. Pendant le fonctionnement du sèche-linge, la température ambiante ne doit pas être inférieure à +5 °C ou supérieure à +35 °C pour ne pas comprométtre le bon fonctionnement de l'appareil.

Réversibilité de la porte

Pour facilitier le chargement ou le décharge-ment du linge, le sens d'ouverture de la portepe peut etre changé de droite a gauche. La reversibilite de la porte ne doit etre effectuee que par un technicien qualifie. Contactez le service après-vente de votre magasin vendeur. Le service après-vente vous facturera alors l'intervention.

Branchementélectrique

Contrôlez les caractéristiques électriques de l'appareil (tension d'alimentation, type de courant, fusibles, etc.) sur la plaque signalétique. La plaque signalétique est située pres de la porte (voir le chapitre "Description du produit").

Branchez l'appareil sur une prise avec terre, conformément aux normes et réglementations en vigueur.

Avertissement Le fabricant décline toute responsabilité en cas de dommage ou blessure, suite au non-respect des consignes de sécurité sus-mentionnées.

Le remplacement du cordon d'alimentation de l'appareil doit etreffectue par le service après-vente devoitre magasin vendeur.

Avertissement La prise doit être facilement accessible après l'installation de l'appareil.

Accessoires spéciaux kit de superposition

Environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme dechet menager. Il doit etre remis au point de collecte dedieda cet effet (collecte et recyclage du matériel électrique etlectronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous réservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuilles prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Matériaux d'emballage

Les matériaux d'emballage respectent l'environnement et sont recyclables. Les composants en plastique sont identifiables grâce aux sigles >PE<, >PS<, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

Un kit de superposition spécial est disponible auprès de votre revendeur pour faciliter le montage du seche-linge au-dessus d'un laVe-linge a chargement frontal dont la profondeur est comprise entre 48 et 60~cm .Lisez attentivement la notice fournie avec le kit.

Avertissement Lors de la mise au rebut de votre apparéil, enlevez le cable et jetez-le avec la prise. Enlevez le verrou de la porte et rendez-le inutilisable ; cela évitera aux enfants de s'enfermer dans l' apparéil et demettre ainsi leur vie en danger.

Conseils relatifs à l'environnement

• Le sèche-linge rend le linge duveteux et doux. Il est par conséquent inutiler un adoucissant lors du lavage.

• Le seche-linge fonctionne le plus économique possible si vous :

• laisseriez constamment dégagée la grille d'aération située sur le socle du sechelinge ;
• respectez les charges indiquées dans le tableau récapitulatif des programmes ;

• nettoyez le filtré après chaque cycle de séchage ;

• essorez suffisamment le linge avant de le sécher. Exemple : Données de consommation - en fonction de la vitesse d'essorage - pour 7 kg de linge séché avec le programme COTON PRET A RANGER .

Essorage préalable Cycle de séchage
Tours par minute	Humidité résiduelle
	en litres en %
1000 4,20 60 3,9
1400 3,64 52 3,7

Maintenance

En cas d'anomalie de fonctionnement, vérifie d'abord si vous ne pouvez pas remédier vous-même au dysfonctionnement à l'aide de la notice d'utilisation (chapitre En cas d'anomalie de fonctionnement).

Description du modele:

Code produit (PNC) :

Numéro de série :

Si vous ne parvenez pas à remédier au dysfonctionnement, veuillez contacter votre vendeur ou à défaut le Centre Contact Consommateurs qui vous communiquera l'adresse d'un service après-venture.

Pour un dépannage dans les plus brefs déLAis, nous vous recommendons de nous fournir les informations suivantes :

• Description du modele
• Numéro de produit (PNC)
• Numéro de série (S No.) (le numéro de série est indiqué sur la plaque signalétique - consultez le chapitre Description du produit )
• Type d'anomalie
• Eventuèlement le message d'erreur affché par l'appareil

Pour avoir les numéroes d'identification de l'appareil sous la main, nous vous recommandons de les inscrite ici :

www.electrolux.com

www.electrolux-arthurmartin.fr
