ADE 5100 - Sèche-linge ARTHUR MARTIN ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Sèche-linge
Capacité de séchage	7 kg
Type de séchage	Condensation
Classe énergétique	B
Niveau sonore	65 dB
Programmes de séchage	Différents programmes adaptés aux textiles
Dimensions (HxLxP)	85 x 60 x 60 cm
Panneau de contrôle	Écran numérique avec boutons de sélection
Entretien	Filtre à peluches à nettoyer régulièrement
Système de sécurité	Protection contre la surchauffe
Poids	37 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - ADE 5100 ARTHUR MARTIN ELECTROLUX

Mon sèche-linge Arthur Martin-Electrolux ADE 5100 ne démarre pas. Que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programme de séchage est sélectionné.

Le sèche-linge fait un bruit anormal pendant son fonctionnement. Que dois-je vérifier ?

Écoutez attentivement pour identifier la source du bruit. Vérifiez si des objets étrangers se trouvent à l'intérieur du tambour ou si le filtre à peluches est obstrué. Si le problème persiste, contactez un technicien.

Pourquoi mon linge sort encore humide après le cycle de séchage ?

Cela peut être dû à un chargement excessif de l'appareil ou à un filtre à peluches encrassé. Essayez de réduire la charge et de nettoyer le filtre avant de relancer le cycle.

Comment nettoyer le filtre à peluches de mon sèche-linge ?

Ouvrez la porte du sèche-linge, retirez le filtre à peluches, puis éliminez les peluches en le frottant sous l'eau tiède. Laissez-le sécher complètement avant de le remettre en place.

Le sèche-linge affiche un code d'erreur. Que signifie-t-il ?

Consultez le manuel d'utilisateur pour la signification des codes d'erreur. En général, un code d'erreur indique un problème spécifique qui peut nécessiter une attention particulière.

Mon sèche-linge ne chauffe pas. Quelles pourraient être les causes ?

Vérifiez que le filtre à peluches et le conduit d'évacuation ne sont pas obstrués. Si le problème persiste, il pourrait s'agir d'un élément chauffant défectueux, nécessitant l'intervention d'un professionnel.

Puis-je utiliser des produits de nettoyage pour l'entretien de mon sèche-linge ?

Il est recommandé d'utiliser uniquement des produits adaptés aux appareils électroménagers. Évitez les nettoyants abrasifs qui pourraient endommager les surfaces.

Comment éviter les odeurs dans mon sèche-linge ?

Assurez-vous que le filtre à peluches est toujours propre et que le tambour est bien ventilé après chaque utilisation. Laissez la porte entreouverte pour permettre à l'air de circuler.

Mon sèche-linge émet une odeur de brûlé. Que faire ?

Arrêtez immédiatement l'appareil et débranchez-le. Vérifiez si le filtre à peluches ou le conduit d'évacuation est obstrué. Si l'odeur persiste, contactez un professionnel.

Comment régler le niveau d'humidité dans mon sèche-linge ?

Utilisez les réglages disponibles sur votre sèche-linge pour ajuster le temps de séchage ou le niveau d'humidité souhaité. Consultez le manuel pour plus de détails sur les options disponibles.

MODE D'EMPLOI ADE 5100 ARTHUR MARTIN ELECTROLUX

Pour une vie plus facile.

Sécurité

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrites pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de déterioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modele).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobiliar, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnelnel qualifié.
Votre appareil a ete concu pour etre utilise par des adultes. Il est destine a un usage domestique normal. 1Ne lutilisez pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu.Vous eviterez alsis des risques matriel et corporel.
Débranchez votre apparéil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour éçarter le risque d'électrocution.
Si voire apparieil est equiped'un eclairage, debranche l'appareil avant de proceder au changement de I'ampoule (ou du neon, etc.) pour eviter de s'electrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne place pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait désenter un danger: coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.
Pendant le cycle de sechage, n'utilise que des produits de nettoyage (voile, lingette,...) adaptes à cet appeareil pour exclure tout risque d'incendie.

Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.

Sommaire

Sécurité 2

A l'attention de l'utilisateur

Avertissements importants 4

Installation 4

Utilisation 4

Dépannage 4

Securité 4

Protection de l'environnement 5

Description de l'appareil 6

Utilisation de votre sèche-linge 7

Le bandeau de commandes 7

Comment faire un séchage? 8

Guide des programmes 9

Guide de séchage 10

Entretien et nettoyage 11

Nettoyageextérieur 11

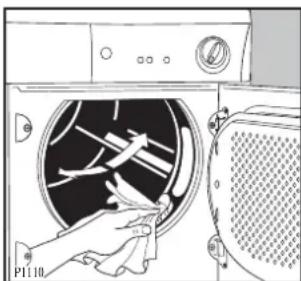

Nettoyage de la porte 11

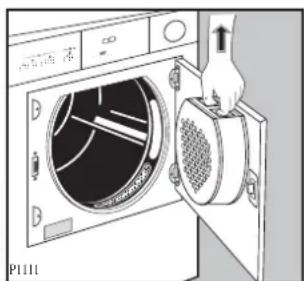

Nettoyage des filtres 11

En cas d'anomalie de

fonctionnement 12

ServiceAprès-Vente 13

Garantie 13

A l'attention de l'instantiateur

Caracteristiques techniques 13

Installation 14

Débridge 14

Emplacement 14

Evacuation de I'air humide 14

Le raccordement sur l'extérieur 14-15

Réversibilité de la porte 15

Branchementélectrique 15

Installation en colonne 15

Comment direvelle notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Conseils et recommendations

Informations liées à la protection de l'environnement

Avertissements importants

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utiliser pourra alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant.

Ces avertissements ont ete redigés pour votresecurite et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiéz son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Débranche toujours l'appareil après son utilisation.
• Tout le binge à secher doit être essore avant d'être introduit dans le tambour. Plus la vitesse d'essorage sera importante, plus courte sera la durée du séchage d'ou économique d'énergie.
• Ne sechaç pas d'articles ayant été traités avec des produits chimiques, tells que les produits utilisés pour le nettoyage à sec, car ils pouraient provoquer une Explosion.
• Risque d'incendie: ne faites pas secher dans votre apparéil du linge qui a été taché ou imbibé d'huile végétale ou d'huile de cuisson.
• Risque d'incendie : si vous avez prétraité votre linge avec du detachant (spray ou liquide) avant lavage, effectuez un cycle de rinçage supplémentaire avant de le charger dans votre seche linge.
• Ne séchez enaucun cas deschaussures (tennis,etc.),car elles pourraient s'encastrer entre la portet et le tambour, bloquant ce dernier.
• Contrôlez qu'un briquet n'est pas resté dans une poche.
• Laissez la porte entrouverte lorsque le sèche-lingen est pas utilisé, mais veillez à ce que les enfants ne s'enferment pas dans l'appareil.
• Nettoyez les filtres après chaque utilisation.
• N'utilisez jamais l'appareil sans filtres ou avec des

filtres endommages. Cela pourrait provoquer un incendie.

• Les enfants en bas âge et les petits animaux domestiques peuvent se glisser dans le tambour du sèche-linge. Contrôlez le tambour avant demettre l'appareil en fonctionnement.
• N'essayez jamais de réparer l'appareil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages importants.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
  Avant de procéder au branchement de votre apparéil, lisez attentivement les instructions figurant au chapitre "Branchement électrique".
  Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
• Cet apparéil est lourd. Faites attention lors de son déplacement.
• Voiture seche-linge a eté concu pour evacuer la vapeur à l'air libre. L'appareil a son propre système d'aération qui ne doit être relié àaucun autre système d'aération servant à d'autres appareils.

Veuillez dire attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous vous remercions de votre attention.

Protection de l'environnement

• Tous les matéiaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puisent être recupérés et recyclés.
• Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de fermeture du hublot.
• En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre apparéil est le premier habilité à intervenir. A défaut (démenagement, fermeture du magasin où vous avez effectué l'achat...), consultez le Centre Contact Consommateurs.
• En cas d'intervention sur votre apparéil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

Elimination de l'ancien apparéil!

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et electronique).En procedant à la mise au rebut réglementaire de I'appareil, nous preservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions appropriées.Pour obtenir plus de détails sur le recyclage de ce produit,veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué I'achat.

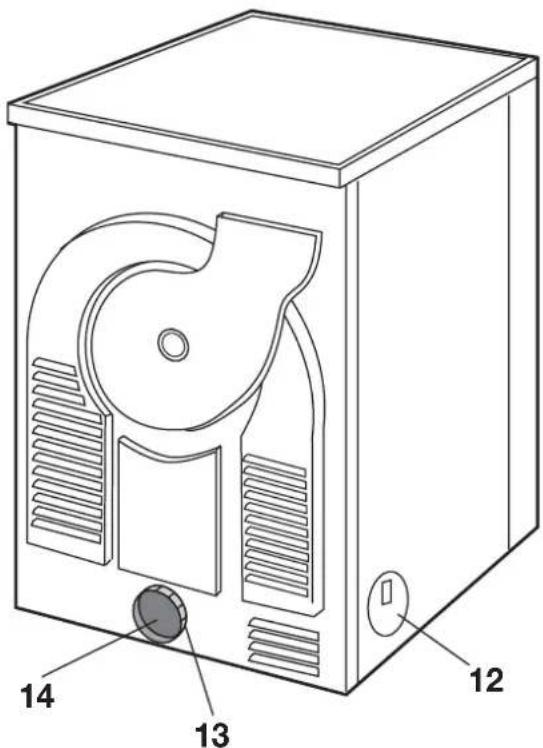

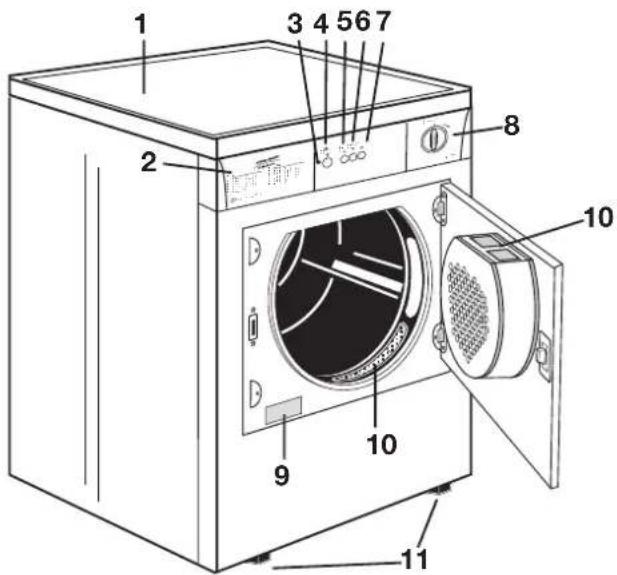

Description de l'appareil

Votrecappeil

1 Plan de travail
2 Guide de séchage
3 Touche marche/arret
4 Voyant de mise sous tension
5 Touche séchage délicat
6 Touche séchage naturel
7 Touche département
8 Minuteur
9 Plaque signalétique

10 Filtres
11 Pieds réglables

12 Sortie air humide sur les cottes
13 Raccord
14 Sortie air humide à l'arrière

Utilisation de votre sèche-linge

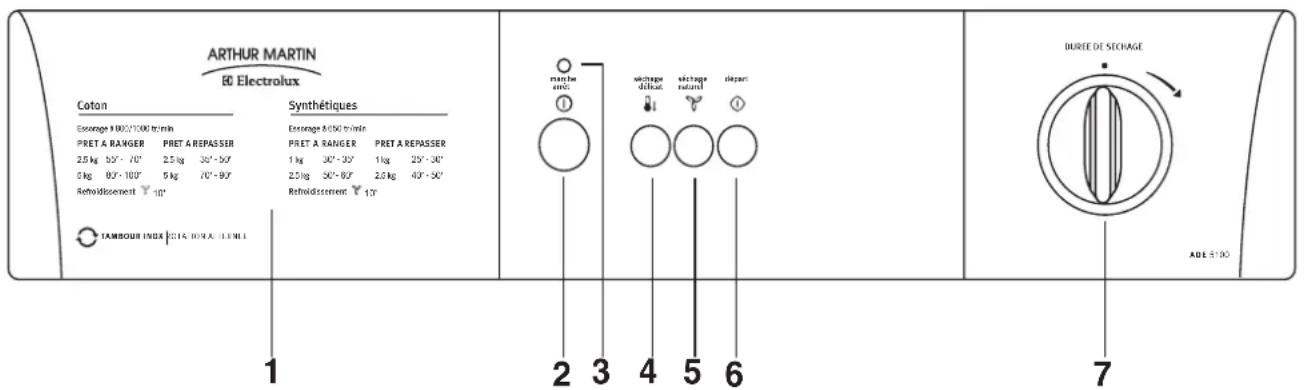

Le bandeau de commandes

1 Guide de séchage

Il vous permet deCHOISIR le temps convenant le
mieux au linge a secher.

2 Touche marche/arrêt ①

Cette touche permet demettre le sèche-linge sous tension. A la fin du programme, faites ressortir cette touche pourmettrele sèche-linge hors tension.

3 Voyant de fonctionnement

Il s'allume lorsque l'appareil est sous tension (touche marche/arrêt enclenchée et s'eteint en faisant ressortir la même touche.

4 Touche séchage délicat

L'enclement de cette touche vous permet d'effectuer un séchage à une température inférieure pour du linge en coton particulièrement délicat. Il convient alors de prolonger le temps de séchage.

5 Touche séchage naturel

L'enclenchement de cette touche permet d'effectuer un séchage à température ambiente pour du linge délicat particulièrement fragile.

Il convient alors de prolonger le temps de séchage.

6 Touche département ①

Appuyez sur cette touche pourmettrele sèche-linge en fonctionnement après avoir sélectionné le programme.

Si la porte est ouverte en cours de programme, cette touche doit etre enclenchee a nouveau après fermetre de la portepour que le programme demarre la où il a ete interrompu.

7 Minuteur

Gradué jusqu'à 150 minutes pour le coton (secteur bleu) et jusqu'à 100 minutes pour les synthétiques (secteur vert), il vous permet d'afficher un temps de sechage en fonction de la nature et de la quantité de linge à secher, ainsi que du niveau de sechage désiré.

Pour afficher le temps choisi, tournez la manette dans le sens des aiguilles d'une montre jusqu'à ce que la graduation correspondante coïncide avec le repère situé sur le bandeau de commandes.

Ne tournez jamais le minuteur dans le sens inverse des aiguilles d'une montre.

Le linge doit être convenablement essoré en machine avant d'être introduit dans le seche-linge (500 t/min. minimum).

La durée du séchage est variable selon:

-la nature du linge
- l'importance de la charge
- l'intensité de l'essorage
- le degré de séchage souhaité

Ventilation d'air froid

En fin de sechage, une phase de refroidissement de 10 minutes est prévue pour éviter le froissement du linge.

Le début de cette séquence d'AIR FROID repérée par le symbole neut est utilisé à toutes autres fins que le séchage du linge: pour éliminer une odeur trop prononcée, antimits par exemple.

Comment faire un séchage?

Avant la première utilisation de votre sechelinge, faites-le fonctionner pendant 20 minutes environ, en chargeant le tambour de quelques chiffons humides (essorés), ceci afin d'éliminer d'eventuelles traces de poussières ou de graisses.

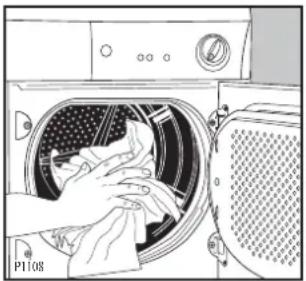

Pour secher votre linge:

1. Branchez I'appareil.
2. Ouvrez la porte en appuyant sur le point de pression marqué sur la porte (voir croquis).

1. Dépliez les pieces de linge une à une et introduizez-les dans le tambour.

1. Fermez la porte. Assurez-vous que le linge ne reste pas coincide entre la porte et le filtre.
2. Enoncez la touche marche/arrêt : levoyant de fonctionnement s'allume.
3. Enclenchez eventuèlement la touche "sechage délicat" à la touche "sechage naturel".
4. Sélectionnez le temps de séchage (secteur bleu pour le coton, secteur vert pour les synthétiques).

1. Enoncez la touche depuis :le programme demarre.

Tous les programmes de séchage se terminent par une phase de refroidissement de 10 minutes.

A la fin du séchage le minuteur s'arrête automatiquement sur la position "0".
8. Faites ressortir la touche marche/arrêt,VOYANT de fonctionnement s'eteint.

Après chaque utilisation

• Débranchez l'appareil.
• Nettoyez les filtres (voir page 11).

Guide des programmes

Coton (minuteur: jusqu'à 150 minutes - secteur bleu)

Dégré de séchage et Vitesse d'étiquetage des articles tr/min kg (min)	essorage Charge maxi	(1)	Temps
Prêt à repasser 800/1000		5 70-90
		2,5 35-50
Prêt à ranger	800/1000	5 80-100
		2,5 55-70

Synthétiques (minuteur: jusqu'à 100 minutes - secteur vert)

Dégré de séchage et Vitesse d'étiquetage des articles tr/min kg (min)	essorage Charge maxi	(1)	Temps
Prêt à ranger 650		2,5 50-60
		1 30-35
Prêt à repasser 650		2,5 40-50
		1 25-30

(1) Eneldom cas, le tambour ne doit etre rempli en totalite (exclure par exemple les grandes couettes).

La durée du séchage est variable selon:

-la nature du linge
- l'importance de la charge
- l'intensité de l'essorage
- la degré de séchage souhaité

Les temps de séchage ne sont disponibles qu'a titre indicatif. Seule votre experience, après quelques utilisations, vous permettra d'estimer le temps nécessaire au séchage de vos charges habituelles.

Ne sélectionnez pas une durée de sechage trop longue dans la première utilisation. Vous déterminerez le degré de sechage souhaité en prolongant progressivement la durée de sechage.

Charge

Il est souvent difficile d'estimer le poids des articles à secher. C'est pourquoit nous vous conseillons de replir le tambour:

• en totalité mais sans pression excessive, pour le linge en coton, lin, métis;
• à moitié de son volume pour les cotons traités et les fibres synthétiques;
• au tiers environ de son volume pour les articles très fragiles.

Pour une charge de linge comportant des fibres de différentes natures (coton et synthétiques résistants, par exemple),CHOISSEZ le temps de sechage en fonction des fibres les plus fragiles et augmentez-le de 10 minutes env.

Guide de séchage

• Ne surchargez pas le tambour de votre sèche-linge (5 kg de linge de coton sec ou 2,5 kg de linge synthétique sec max.). Pour les articles particulièrement fragiles, il est recommandé de réduire encore la charge. Une surcharge du tambour prolongerait anormalement le temps de sechage et pourrait être cause du froissement du linge.

Nous vous donnons à titre indicatif les poids moyens des pieces les plus communes:

Drap 700-1000 g

Nappe 400-500 g

Torchon 70-120 g

Serviette 50-100 g

Serviette-éponge 150-250 g

Peignoir 1000-1500 g

Chemise d'homme 200-300 g

Taie d'oreiller 100-200 g

Pyjama 400-500 g

Chemise de nuit 200-250 g

Important:

• Ne faites jamais sécher en machine:

• les lainages, les soieries et les voilages, les articles en chlorofibres (Thermolactyl etc....).

• les matieres caoutchoutées, les tissus plastifiés et les articles ouatinés (anoraks, couettes etc...)
• les articles ayant ete precedemment nettoyes avec des produits inflammables

• les tissus ayant tendance à s'effilocher.

• Conformez-vous scrupuleusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine.

Sechage en tambour permis
Sechage en tambour à haute température
Sechage en tambour à température modérée
Séchage en tambour interdit

• Fermez les boutons pression et les fermétures à glissière et recousez les boutons si nécessaire.
• Veillez à nouer les ceintures et les rubans des vêtements avant de les introduire dans le tambour.

• Vous obtiendrez un séchage homogène si vous prenez la précaution de trier chaque catégorie de linge selon son épaisseur, par exemple séchez séparément les tissus-éponges.

• Séchez un par un les articles tels que housses de couette, draps, draps housse afin d'éviter qu'ils ne s'enroulent et forment des noeuds.

• Retournez sur l'envers les articles molletonnés et pelucheux, ainsi que les poches de pantalon afin d'eviter les épaisseurs longues à secher.
• Tout le linge à secher doit être essoré avant de procéder au séchage.
• Evitez de secher le linge trop longtemps: vous economiserez de l'énergie et éviterez également la formation de faux plis dans le linge.
• L'adjonction d'assouplissant au dernier rincege (en lave-linge) permet de réduire l'électricité statique sur le linge.
• Choisissez, pour les tissus en coton épais, un temps de séchage qui rend le linge prét au repassage (c'est-à-dire impregné de l'humidité que requiert un repassage immédiat). Si le repassage ne peut pas se faire immédiatement, enroulez le linge pour obtenir un degré d'humidité uniforme.
• Les articles tissés ont tendance à rétrécir. Un séchage excessif renforce cet effet. Il faut, par conséquent, sélectionner une durée de séchage très courte pour ces textiles. Nous vous recommendons de tener compte des possibilités de rétrécissement de ces textiles lors de nouvelles acquisitions.
• Si le linge avait etre encore humide a la fin du séchage, affichez un temps supplémentaire d'au moins 20 minutes.
• Nous vous déconseillons d'ouvrir le hublot en cours de sechage pour contrôler le degré d'humidité de votre linge. En effet, les articles sont chauds et doivent au contact une impression d'humidité, même si le linge est sec. Il est préféable d'attendre la fin du cycle de sechage et le refroidissement du linge avant d'ouvrir le hublot. Prolongez alors l'opération de sechage si nécessaire.

Entretien et nettoyage

Débranche l'appareil avant toute opération d'entretien.

Nettoyage extérieur

Utilisez de l'eau savonneuse. Rincez et sechez soigneusement.

Important:

N'utilissez jamais de produits abrasifs ou caustiques.

Nettoyage de la porte

Nettoyez périodiquement l'intérieur de la porte et tout autour du filtrer pour enlever d'eventuelles peluches. Un nettoyage soigneux est indispensable pour un séchage correct.

Nettoyage des filtrés

Situé l'un dans l'ouverture du hublot et l'autre dans la contreporte, les filtres doivent être nettoyés après chaque utilisation, avant devoir le linge, à l'aide d'un chiffon humide.

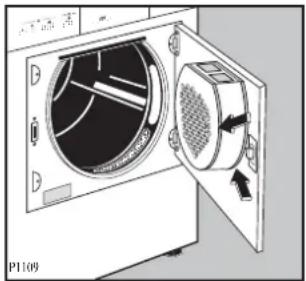

Le filtré à l'intérieur de la porte doit être enlevé pour pouvoir le nettoyer. A cet effet, tirez sur la poignée vers le haut.

Vous vous étonnerez peut-être de la grande quantité de peluches (bouts de fils) accumulating dans les filtres. Il s'agit toute fois d'une usure tout à fait normale du linge, et non pas d'une contrainte de ce dernier engendree seulement par le sèche-linge. En portant ce linge, et pendant le lavage (qu'il se fasse à la main ou dans une machine à laver automatique), il se produit un frottement des fibres et du tissu, leurs particules détachées adhérant à la surface du linge.

Lors de l'étendage sur un séchoir, ces peluches (bouts de fils) sont emporté(e)s par le vent, tandis qu'à l'intérieur du séche-linge, elles (ils) s'accumulent et se gonflent fortement sous l'action du séchage. Leur poids vous permettra de constater leur faible proportion par rapport à la quantité de linge lavé.

Un frêttement des fibres et du tissu se produit pendant l'utilisation et le lavage du linge provoquant une formation de peluches. Si le séchage du linge est effectué sur un séchoir ou un fil ces peluches s'envolent, tandis qu'à l'intérieur du séche-linge elles s'accumulent et se gonflent fortement sous l'action du séchage.

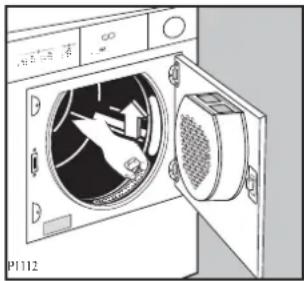

Si nécessaire, les deux filtres peuvent etre nettoyés sous I'eau courante a I'aide d'une brosse. En ce cas, enlevez aussi le filtre situé dans l'ouverture du hublot comme indiquedans le croquis. Il peut etre remis en place la languette tournée a gauche ou a droite.

N'utilisez jamais votre sèche-linge sans filtres.

En cas d'anomalie defonctionnement

Nous vous recommendons vivement de faire les vérifications suivantes sur votre apparéil avant d'appeler votre service après-vente. Il se peut que le problème soit simple et que vous puissiez y.Remédier vous-même.

Si après avoir vérifié ces différents points l'anomalie persiste, contactez votre service après-vente.

Symptômes Solutions
• Le sèche-linge ne démarre pas:	Vérifiéz que: • la porte est correctement fermée, • l'appareil est effectivement branché, • les fusibles sont en bon état et n'ont pas disjoncté, • il n'y a pas de coupure de courant, • le temps de séchage a été affchéé, • la touche départ a été enclenchée.
• Le résultat de séchage n'est pas satisfaisant:	Vérifiéz que: • le temps/secteur de séchage sélectionné est approprié, • les filtres sont correctement nettoyés, • le tambour du sèche-linge n'est pas surcharge, • la touche "sèchage liécat" ou "sèchage naturel" n'a pas été enforcée, • le local où le sèche-linge est installé a une aération suffisante.

ServiceAprès-Venté

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ..., veuillez consulter le Centre Contact Consommateurs.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES-Vente les Pièces de Rechange certifiées Constructeur.

Garantie

Conformément à la Législation en vigueur,VoteVendeur est tenu,lors de I'acte d'achat devoitrappeil,de vous communiquer par etrit lesconditions de garantie et sa mise en oeuvreappliquées sur celui-ci.

En appelant un Service Avec-Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signaletique située sur la partie avant, en bas.

Sous son entière initiative et responsabilité,Vote Vendeur répondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

A l'attention de l'installateur

\section*{Caracteristiques techniques}

Dimensions: Hauteur 85 cm	Largeur 60 cm Profondeur 58 cm
Puisance de branchement: 230 V/50 Hz Puisance totale absorbee: 2600 W Fusible: 16 A	50 Hz
Capacité de séchage: Coton, lin 5	kg Synthétiques 2,5 kg
Consommations: Coton, lin	} essorés à 2,70 Coton, lin} 800 tr/min. Synthétiques (essorés à 650 tr/min.)	kWh (5 kg prét à ranger) 2,20 kWh (5 kg prét à repasser) 0,90 kWh (2,5 kg prét à ranger)

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 73/23 CEE 19/02/73 (Basse tension) et modifications successives;
• 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Installation

Attention!

Débridge

Enlevez le sachet en polyethylene avec le rembourse en polystyrene avant d'utiliser l'appareil pour la première fois.

Emplacement

N'installez pas l'appareil dans un endroit où sont
places ou stockés des produits inflammables ou des
produits pouvant creer des vapeurs inflammables.
I y a un risque d'explosion, d'incendie

Votre apparéil doit être installé dans un local aéré afin de permettre l'évacuation de l'air humide dégagé de l' apparéil pendant son fonctionnement.
Vouces nevez prévoir la libre circulation de l'air autour de la grille d'aspiration située à l'arrière de l' apparéil.
L'endetroit doit être propre et exemple de poussière.

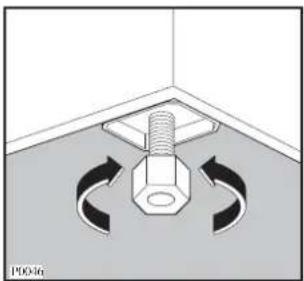

Assurez-vous que le sèche-linge est bien d'aplomb en agissant sur les pieds.

Ne démontez pas les pieds, ne limitez pas la circulation de l'air au sol par de tapis à longs poils, des moulures, etc. Il pourrait se produit une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquerait de l'endommager.

Un excès de condensation dans la piece prolonge le temps de séchage et, par conséquent, la consommation d'énergie. L'aération de la piece peut être obtenu par l'ouverture d'une fenêtre ou par l'adaptation d'un raccordement sur l'extérieur.

Remarque:

Pendant le fonctionnement du seche-linge, la température ambiente ne doit pas être inférieure à +5°C ou supérieure à +35°C pour ne pas compromètre le bon fonctionnement de l'appléi

Evacuation de l'air humide

L'évacuation de l'air humide peut s'effectuer par l'arrête ou par les côtes de l'appareil.

Les orifices d'évacuation non utilisés doivent être obstrués à l'aide des caches fournis avec l'appareil.

Le raccordement sur l'extérieur

Ce mode d'évacuation de l'air humide est possible en raccordant le tuyau flexible de 100mm de diamètre, livre avec l'appareil, sur la sortie可以选择.

Pour relier le tuyau à l'appareil il faut appliquer d'abord à une extrémité du tuyau le raccord en plastique «A» se trouvant sur l'orifice arrêté et ensuite introduire le tuyau dans l'orifice d'évacuation choisi.

Si vous appeareil est placé dans un local très froid, percez un trou au point B de 3 mm et déposez un récipient plat dessous pour y recupérer l'eau de condensation.

Le tuyau ne devra pasprésenter plus de deux coudes.

attention: ce sèche-linge ne doit pas être raccordé sur un conduit de fumées.

Remarque:

Si vous avez équipé l'extrémité du tuyau de raccordement sur l'extérieur d'un clapet anti-retour ou d'une grille, ils devront être régulierément entretenus pour ne pas être obstrués par des peluches.

Un débit maximum d'évacuation d'au moins 150m^3 /h doit être assure.

Notre responsabilité ne saurait etre engagée en cas de surchauffe provoquee par une obstruction due a un corps étranger.

Vouavesegalementla possibilited'orienter I'extrémitedutuyauverslebasafin d'empêcher I'eau et le vent d'enter.

Important: Il est possible que vous constatiez des anomalies de fonctionnement si le local est équipé d'une V.M.C. (ventilation mécanique contrôle) Si le temps de séchage est anormalement long, débranche la VMC ou fermez l'orifice d'aspiration.

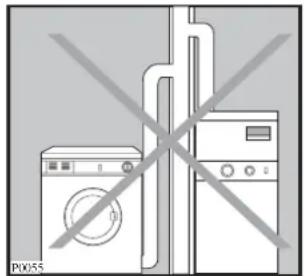

Si le sèche-linge est installé à côté de meubles de cuisine, vérifie que le tuyau d'évacuation n'est pas écrasé. Si le tuyau est partiellement écrasé, l'efficacité de séchage sera réduite, avec une augmentation conséquence des temps de séchage et de consommation d'électricité.

Si le tuyau est complètement écrasé, les dispositifs de sécurité dont la machine est dotée pourraient se déclencher. Dans ce cas adressez-vous au Service Àpres-Vente.

Réversibilité de la porte

Pour effectuer la réversibilité de la porte de votre apparéil, faites appel au service après-vente de votre magasin vendeur.

Branchement électrique

Ce sèche-linge ne peut être branché qu'en 230V / 50Hz 16 A.

Utilisez un socle de prise de courant compteant une borne de mise à la terre qui doit être obligatoire raccordée conformément aux normes en vigueur (norme NF C 15100) et aux prescriptions de l'E.D.F.

Verifiez que le compteur et les fusibles peuvent supporter l'intensité absorbée par l'appareil, en tenant compte des autres appareils électriques branchés.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple (risque d'incendie).

Notre responsabilité ne saurait être engagée en cas d'incident ou d'accident provoqué par une mise à la terre défectueuse ou inexistante.

Le remplacement eventuel du cable d'alimentation ne devra etre effectue que parvoitre service apres-vente.
Important!

Le cable d'alimentation doit être facilement accessible après l'installation de l'appareil.

Installation en colonne

Ce sèche-linge peut être installé en colonne sur certains lave-linge de notre marque à chargement frontal. La fixation de ces deux apparèils s'effectue à l'aide d'un kit de superposition (en option) que vous pourrait vous procurer auprès de votre magasin vendeur. Les instructions de montage se trouvent dans l'emballage.

ARTHUR MARTIN ELECTROLUX

Pour tener nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cela les produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision a vos sollicitations concernant l'eventail de nos gâmes de produits et vous apporte des infos pour vous aider dans votrechioix en fonction de vos propres besoin.

APRES L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction a l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparéils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso Electrolux

BP 50142 - 60307 SENLIS CEDEX
Tél. : [phone] (0,15€ TTC/mn)
Fax: [phone]
e-mail: [e-mail]
Permanence téléphonique du lundi au vendredi

Pour toute question technique : Centre Contact Consommateurs BP 20139 - 60307 SENLIS CEDEX Tél. : [phone] (0,34€ TTC/mn) Fax : [phone] e-mail : [e-mail] Permanence téléphonique du lundi au vendredi

ARTHUR MARTIN Electrolux

Pour une vie plus facile.
