ADC 5333 - Sèche-linge ARTHUR MARTIN ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ADC 5333 ARTHUR MARTIN ELECTROLUX au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de sèche-linge | Condensation |
| Capacité de séchage | 7 kg |
| Classe énergétique | B |
| Dimensions (HxLxP) | 85 x 60 x 60 cm |
| Poids | 35 kg |
| Programmes de séchage | Différents programmes adaptés aux textiles |
| Filtre à peluches | Oui, accessible et facile à nettoyer |
| Évacuation de l'eau | Réservoir d'eau à remplir manuellement |
| Consommation d'énergie | Environ 4,5 kWh par cycle |
| Niveau sonore | 65 dB |
| Sécurité enfant | Verrouillage du panneau de commande |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - ADC 5333 ARTHUR MARTIN ELECTROLUX
Questions des utilisateurs sur ADC 5333 ARTHUR MARTIN ELECTROLUX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Sèche-linge au format PDF gratuitement ! Retrouvez votre notice ADC 5333 - ARTHUR MARTIN ELECTROLUX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ADC 5333 de la marque ARTHUR MARTIN ELECTROLUX.
MODE D'EMPLOI ADC 5333 ARTHUR MARTIN ELECTROLUX
Pour une vie plus facile.
Sécurité
Lors de sa fabrication, cet appeareil a ete construit selon des normes, directives et/ou decrets pour une utilisation sur le territorie français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dirempératifement les préconisations suivantes avant toute utilisation de votre apparéil.
Pour éviter tout risque de déterioration de l'appareil, transportez-le dans sa position d'utilisation muni des ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour évitier tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionneliel qualifié.
Votre appareil a ete concu pour etre utilise par des adults. Il est destine a un usage domestique normal. Ne I'utilise pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Vos evitez aisiens des risques materiel et corporel.
Débranche vous apparaïev avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si vous appeareil est equiped d'un éclairage, debranchez l'appareil avant de proceder au changement de I'ampoule (ou du neon, etc.) pour eviter de s'électrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait désigner un danger: coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de cette commune des endroits autorisés pour la mise au rebut de l' apparéil.
Pendant le cycle de sechage, n'utilise que des produits de nettoyage (voile, lingette,...) adaptes à cet apparéil pour exclure tout risque d'incendie.
Veuillez maintainer dire attentivement cette notice pour une utilisation optimale de votre apparéil.
Sommaire
Sécurité 2
A l'attention de l'utilisateur
Avertissements importants 4
Utilisation 4
Installation 4
Protection de l'environnement 4
Description de l'appareil 5
Utilisation de votre sèche-linge 5
Le bandeau de commandes 5-8
Comment faire un séchage? 9-10
Guide des programmes 11
Guide de séchage 12
Garantie 16
A l'attention de l'installateur
Caracteristiques techniques 16
Réglage de la conductibilité 17
Installation 18
Débridge 18
Emplacement 18
Raccordement electrique 18
Installation en colonne 18
Kit de vidange de I'eau de condensation 18
Réversibilité de la porte 18
Entretien et nettoyage 13
Nettoyage extérieur 13
Nettoyage de la porte 13
Nettoyage des filtres 13
Nettoyage du condenseur d'air 13
Vidange du bac d'eau de condensation 14
Nettoyage de la grille d'aspiration 14
Nettoyage du tambour 14
Remplacement del ampoule 14
En cas d'anomalie de fonctionnement
ServiceAprés-Vente 15
Comment dire votre notice d'utilisation?
Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.
Instructions de sécurité
Conseils et recommandations
Informations liées à la protection de l'environnement
Avertissements importants
Conserve cette notice d'utilisation avec votre apparcell. Si l' apparcell devait ettre vendu ou cede à une autre personne, assurez-vous que la notice d'utilisation I'accompagne.Le nouvel utiliseur poura alors etre informedu fonctionnement de celui-ci et des avertissements s'y rapportant.
Ces avertissements ont ete rediges pour voire.
scurite et celie d'autui.
Utilisation
- Cet apparell a été congu pour être utilisé par des adultes.
Veillez donc à ce que les enfants n'y touchant pas ou quils ne futilsent pas comme un jouet. - A la réception de l'appareil, déballez-le ou faites-le déballer immidiatement. Verfiez son aspect général. Faites les évientuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
- Voiture approuil est destiné à un usage domestique.
Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été concu. - Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparil. Cela représentait un danger pour vous.
- Débranche toujours l'appareil après son utilisation.
- Tout le binge à secher doit être essore avant d'être introduit dans le tambour. Plus la vitesse d'essorage sera importante, plus courte sera la durée du séchage d'ou économique d'énergie.
- Ne séchez pas d'articles ayant été traitées avec des produits chimiques, teils que les produits utilisés pour le nettoyage à sec, caris pourrait provoquer une explosion.
Risque d'incendie: ne faites pas secher dans votre apparéil du linge qui a été taché ou imbibé d'huile vegétale ou d'huile de cuisson.
Risque d'incendie: si vous avez prétraité votre linge avec du détachant (spray ou liquide) avant lavage, effectuez un cycle de rincage supplémentaire avant de le charger dans votre seche linge. - Ne séchéz enaucun cas deschaussures (tennis,etc.), sans le panier àchaussures (si vous apparéil en est équipé) car elles pouraient s'encastrer entre la porte et le tambour, bloquant ce dernier.
- Contrôlez qu'un briquet n'est pas resté dans une poche.
- Laissez la porte entrouverte lorsqué le sèche-linge n'est pas utilisé, mais veilée à ce que les enfants ne s'enferment pas dans l'appareil.
- Nettoyez les filtrés après chaque utilisation.
N'utilissez jamais l'appareil sans filtres ou avec des filtres endommages. Cela pourrait provoquer un incendie. - Les enfants en bas âge et les petits animaux domestiques peuvent se glisser dans le tambour du sèche-linge. Contrôlez le tambour avant demettre l'appareil en fonctionnement.
- Evitez l'accumulation de poussière autour de l'appareil pour permettre à l'air de circuler librement.
- N'essayez jamais de réparer l'apparéil vous-même. Les réparations effectuees par du personnel non qualifiée peuvent provquer des dommages importants.
Installation
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié. Avant de proceder au branchement de votre apparéil, lisze attentivement les instructions figurant au chapitre "Raccordement électrique".
Assurez-vous, après avoir installe l'appareil, que celui-ci ne repose pas sur le cable d'alimentation - Cet apparéil est lourd. Faîtes attention lors de son déplacement.
Veuillez litre attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous vous remercions de votre attention.
Protection de l'environnement
Tous les matériaux marqués par le symbole sont recyclables. Dépossez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de toute commune) pour qu'il puisse être récapérés et recyclées.
- Si vous procédez à la mise à la casse de votre ancien apparéel, mettez hors d'usage ce qui pourrait représenter un danger: coupez le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de ferméture de la porte.
- En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les verifications, une intervention est nécessaire, le service après-venture du vendeur de votre apparcell est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous ave effectué l'achat...), consultez le Centre Contact Consommateurs.
- En cas d'intervention sur votre apparell, exigez du service après-vente les pièces de rechange certifiées Constructeur.
Elimination de l'ancien apparéil!
Le symbole sur le produit ou son emballage
indique que ce produit ne peut etre traite comme
déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et
electronique).En procedant a la mise au rebut
réglementaire de l'appareil, nous preserving
l'environnement et notre sécurité, s'assurant ainsi que les
déchets seronttraites dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de toute
commune ou le magasin ou vous avez effectué l'achat.

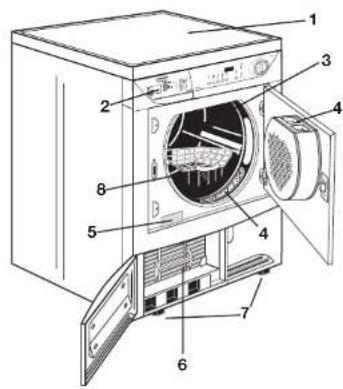

Description de l'appareil
Votre apparéil
1 Plan de travail
2 Bac d'eau de condensation
3 Eclairage interieur (1)
4 Filtres
5 Plaque signalétique
6 Condenseur d'air
7 Pieds régibles
8 Corbeille à laine
Il s'allume,porte ouverte,lorsque la machine est sous tension (manette duprogrammateur sur un programme/temps de sechage).
Utilisation de votre sèche-linge

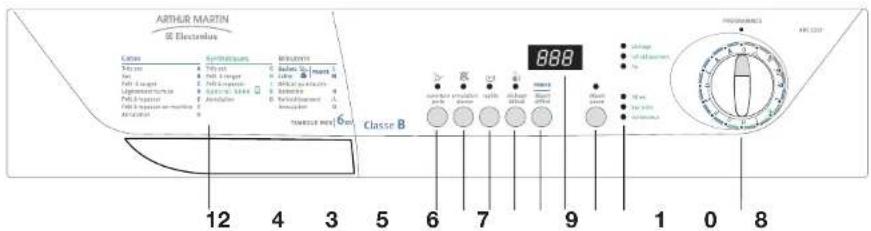

Le bandeau de commandes
1 Guide des programmes
Il vous aidera àCHOISIR le programme convenant le
mieux à votre linge.
2 Touche "ouverture porte"
Appuyez sur cette touche pour ouvrir la porte. Le voyant correspondant s'allume.
Cela n'est possible que lorsque la machine est sous tension (manette du programmeur sur un programme/temps de sechage).
Si la porte est ouverte en cours de programme, celui-ci s'interrrompt. Pour faire redemarrer le programme après fermeture de la porte il faut enclencher la touche DEPART/PAUSE.
3 Touche annulation alarme
Des signaux sonores retentissent
- lors de la sélection du programme et l'enclementement des touches;
- en cas de selection erronée des options;
- si l'on essais de changer le programme ou les options en cours de programme
- à la fin du programme;
- lorsque le bac d'eau de condensation est plein;
- en cas d'anomalie de fonctionnement;
- lorsque le portillon en bas est ouvert.
Enclenchez cette touche lors de la programmation si vous souhaitez supprimer l'alarme dans tous les cas décrits ci-dessus.
Levoyant correspondant s'allume.
4 Touche "rapide"
En appuyant sur cette touche on obtient une réduction de la durée dans les programmes "coton" TRES SEC,SEC et PRET A RANGER. Le voyant correspondant s'allume.
Cette fonction n'est pas compatible avec l'option "sechage délicat".
5 Touche "sechage délicat" 1
L'enclenchement de cette touche permet d'effectuer un séchage à une température inférieure pour du linge délicat. Levoyant correspondant s'allume. Cette option est utilisable aussi dans le séchage chronométrique. Si la touche n'est pas enclenchée le chauffage s'effectuera à pleine puissance. Cette fonction n'est pas compatible avec l'options "rapide".
6 Touche "panier"/"départ différé"
Le départ différé vous permet de retarder le départ d'un programme jusqu'à 12 heures (pour profiter éventuellesment d'un tarif de nuit avantageux). Il faut appuyer sur cette touche après avoir sélectionné le programme souhaité et avant d'appuyer sur la touche "départ/pause".
A chaque pression de la touche le temps augmente de 30 minutes jusqu'à affichage de "2 heures", ensuite il s'affiche d'heure en/heure.
Le nombre de minutes ou d'heures au bout desquelles vous souhaitez que le programme commence apparait sur I'ecran d'affichage pendant 2 secondes environ. La durée du programme s'affiche ensuite.
Le décompte commence après avoir appuyé sur la touche DEPART/PAUSE.
Pour annuler le départ différé, appuyez sur la touche DEPART/PAUSE, appuyez ensuite sur la touche DEPART DIFFERE jusqu'à ce que le symbole ^ apparaisse sur I'écran.
Appuyez de nouveau sur la touche DEPART/ PAUSE.
En annulant le départ différé, l'écran affiche la durée du programme de sechage préalablement sélectionné.
Durant la durée du départ différé il n'est pas possible de changer celui-ci et le programme的选择né. Si cela est nécessaire, tournez le programmateur sur "O", selectionné le nouveau programme et les options souhaitemes, affichez le nombre de minutes ou d'heures au bout desquelles vous souhaite que le programme commence et appuyez sur la touche DEPART/PAUSE.
Par contre il est possible de changer ou annuler les options seulement après avoir mis l'appareil en PAUSE. Appuyez de nouveau sur la touche DEPART/PAUSE à la fin de cette operation.
Si vous doivent accorder d'autre lance il vous suffit d'ouvrir la porte. ÀpRES fermeture appuyez de nouveau sur la touche DEPART/PAUSE pour que le décompte recommence.
7 Ecran d'affichage
L'ecran fournit les informations suivantes:
Durée du programme choisi
Départ différé
- Fin du programme
- Sélection erronée des options
Code d'alarme
Durée du programme choisi
Après avoir sélectionné le programme, sa durée (en heures et minutes) apparaît sur l'écran. Elle est calculée automatiquement en fonction de la charge maximum prévue pour chaque type de linge et les différents dégrés de sechage.
Après le départ du programme, le temps restant s'actualise toutes les 5 minutes.
- Départ différé
Si on a selectionne cette option à l'aide de la touche correspondante (12 heures maximum), le nombre d'heures ou de minutes au bout desquelles vous souhaitez que le programme commence apparait sur I'ecran pendant 2 secondes environ. La durée du programme s'affiche ensuite.
Le décompte s'actualise toutes les 30 minutes jusqu'à affichage de "90 minutes" et ensuite toutes les heures.
- Fin du programme
Un zéro clignotant apparait sur l'écran à la fin du programme après la phase anti-froissage.
- Sélection erronée des options
Si lors de la selection du programme de sechage vous choisissez une option non compatible avec ce programme, le code Err apparait sur l'ecran d'affichage.
Ce code apparait aussi en cours de programme si vous enclenchez une des touches ou si I'on tourne le programmateur sur une autre position.
Code d'alarme
En cas d'anomalie de fonctionnement un code d'alarme apparait sur I'ecran (p.ex. E27).
8 Touche département/pause
Appuyez sur cette touche pendant 1 seconde environ pourmettreleseche-linge en fonctionnement après avoir selectionné le programme et les options.
Le voyant correspondant arrêté de clignoter et resté fixe. Si l'option DEPART DIFFERE a été可以选择, le décompte commence.
Si la porte de l'appareil ou le portillon en bas sont ouverts en cours de programme, cette touche doit etre enclenchee a nouveau apres fermeture pour que le programme demarre la ou il a ete interrompu.
Cette touche doit être enclenchée aussi après une coupure de courant et après avoir remis en place le bac d'eau de condensation s'il a été vide en cours de programme.
Le voyant au-dessus de la touche clignote pour vous rappeler que la touche départ doit être enclenchée à nouveau.
9 Voyants déroulement programme
Ces voyants vous indiquent les différentes phases du programme que l'appareil est en train d'effectuer et vous rappellent des opérations d'entretien:
Voyant de séchage
Ce voyant indique que l'appareil est en phase de sechage.
Voyant (phase de refroidissement)
Ce voyant indique que l'appareil est en phase de refroidissement. En fin de sechage, une phase de refroidissement de 10 minutes est prévue pour éviter le friissement du linge.
Voyant fin de programme
Il est allumé pendant la phase anti-froissage et reste allumé à la fin du programme.
Voyant (flitres)
Il s' allume à la fin du programme pour vous rappeler que les filtres doivent être nettoyés.
Voyant "bac plein"
Il s' allume à la fin du programme pour vous rappeler que le bac d'eau de condensation doit être vide. S'il s'allume au cours du programme cela signifie que le bac est plein.
Un signal sonore retentit (si la touche a pas ete enclenchee), le programme s'interrrompt, levoyant de la touche DEPART/PAUSE clignote.
Voyant "condenseur"
Il s' allume tous les 80 cycles de séchage environ pour vous rappeler que le condenseur doit être nettoyé.
10Programmateur/Minuteur
Il vous permet de selectionner un séchage électronique ou chronométrique.
Tournez la manette sur le programme ou le temps désiré.
Le séchage à contrôle électronique (automatique)
L'appareil fonctionne avec ces programmes à l'aide de sondes qui testent le degré d'humidité du linge. Il vous suffit d'afficher le programme en fonction de la catégorie de linge et du degré de séchage désire.
Le séchage chronométrique
A utiliser pour parfaire le séchage si nécessaire.
Détectionnez le programme 90 ou 60 minutes pour le linge en coton ou 30 minutes pour les synthétiques.
Pour annuler un programme en cours tournez le programmeur sur "0".
A la fin du séchage tournez-le sur "0" avant de sortir le linge pourmettre l'appareil hors tension.
Comment faire un séchage?
i
Avant la première utilisation de votre sechelinge, faites-le fonctionner pendant 30 minutes environ, en chargeant le tambour dequelques chiffons humides (essores), ceci ain d'éliminer d'eventuelles traces de poussières ou de graisses.
Pour sécher votre linge:
- Branchez l'appareil.
- Ouvrez la porte en appuyant sur le point de pression marquee sur la porte (voir croquis).
- Dépliez les pieces de linge une à une et introduisez-les dans le tambour.
- Fermez la porte. Assurez-vous que le linge ne reste pas coincide entre la porte et le filtre.
- Sélectionné le programme ou le temps de séchage. Les voyants "séchage", "refroidissement", "fin" (correspondant aux phases composant le programme) s'allument.
Levoyant de la touche "départ/pause" clignote et la durée du programme en heures et minutes s'affiche sur l'écran.
- Sélectionnez éventuellesment l'option "rapide" ou "sechage délicat".
- Enclenchez eventuèlement la touche "annulation alarme" si vous souhaïtez supprimer l'alarme sonore.
- Sélectionnez éventuelles l'option "départ différé".
Avant de faire demarrer le programme, si vous souhaitez en retarder le départ, appuyez sur la touche "départ différé" pour selectionner le nombre d'heures ou de minutes au bout desquelles vous souhaitez que le programme demarre. Cette indication est visualisée sur l'écran d'affchage pendant 2 secondes, puis la durée du programme réapparait.
A chaque pression de la touche le temps augmente de 30 minutes jusqu'à affichage de "90 minutes", ensuite il s'affiched 'heure en heures.
- Démarrez le programme en appuyant sur la touche "départ/pause" voytant correspondant arrête de clignoter et seul le voyage de la phase en cours resté allumé.
Si le départ différé a été selectionné, le décompte en heures ou minutes commence et s'affiche à l'écran.
Si le programmateur est tourné sur une autre position au cours du programme, les voyageurs des phases clignotent, l'écran visualise Err et un signal sonore retentit (si la touche pa sa été enclenchée).
Durant le séchage le tambour tourne alternatively dans les deux directions.
Tous les programmes de séchage se terminent par une phase de "refroidissement" de 10 minutes (le voyant "refroidissement" est allumé). Le linge peut être retire. Les voyageurs "fin", "filtres" et "bac plein" sont allumés et un zéro fixe apparait sur l'écran d'affichage.
10.Si le linge n'est pas retiree en fin de cycle,le sese-linge efectue la phase anti-froissage (durée: 30 minutes maximum).
Si vous n'intervenez pas durant cette phase, le seche-linge s'arrête automatiquement à la fin de la phase anti-froissage. Un zéro clignotant apparait sur l'écran d'affichage et des signaux sonores retentissent (si la touche a pas été enclenchée). Le voyant de la touche DEPART/PAUSE s'estint et les voyants "fin", "filtres" et "bac plein" sont allumés.
- Tournez le programmateur sur "0", tous les voyants s'eteignent.
Si vous ouvrez et puis fermez la porte avant de tournier le programmateur sur "0", les voyants correspondant aux phases du programme qui vient d'être achéve s'allument et la durée de ce programme apparait sur l'écran d'affichage.
Sortez le linge.
Après chaque utilisation
- Tournez le programmateur sur "0".
- Nettoyez les filtres (voir page 13)
Videlezbacd'eau de condensation (voir page 14)
Important!
Si le programme de séchage doit être arrêté avant qu'il soit terminé, nous vous conseillons de tourner la manette du programmateur sur la position (refroidissement) et d'attendre la fin de cette phase pour-retirer le linge. Cela évitera une accumulation de chaleur à l'intérieur de l'appareil. A cet effet tournez d'abord leprogrammateur sur "0", après surdonnez le départ.
Modification du programme
Pour changer un programme en cours il faut tournier leprogrammateur sur 0^ ,selectionner le nouveau programme et presser la touche «depart» ①
Guide des programmes
Sechage electronique
| Type de linge | Dégré de séchage souhaité | Charge maxi \( {}^{\left( 1\right) } \) | Programme | Options possibles |
| Coton | très sec | 6 kg | A | rapide-séchage délicat |
| sec | 6 kg | B | rapide-séchage délicat | |
| préts à ranger | 6 kg | C(*) | rapide-séchage délicat | |
| légèrement humide | 6 kg | D | séchage délicat | |
| préts à repasser | 6 kg | E(*) | séchage délicat | |
| préts à repasser en machine | 6 kg | F | séchage délicat | |
| Synthétiques | très sec | 3 kg | G | séchage délicat |
| préts à ranger | 3kg | H(*) | séchage délicat | |
| préts à repasser | 3 kg | J | séchage délicat | |
| Grenouillères | Spécial bébé | 1 kg (10 grenouillères) | K | séchage délicat |
| Chaussure de sport | Baskets | 1 une paire | L | séchage délicat |
| Textiles laineux | Laine | 1 kg | M | séchage délicat |
| Vestons, pantalon, vêtements, jupes. | Rafraîchir | 1 - 4 vêtements | \( \mathrm{N} \) | séchage délicat |
(*) Suivant nomes CEI 1121.
Le programme K (spéciabé) est un programme à utiliser pour le séchage des grenouillées.
Le programme "L" (Baskets) est un programme à utiliser pour un séchage délicat d'une paire des chaussures de sport après leur lavage. Lors de la sélection de ce programme, vous doivent optimerient et uniquement utiliser le panier àchaussures livre avec cet apparail.
Le programme "M" (Laine) est un programme à utiliser pour un séchage décalat des textiles laineux après leur lavage. Lors de la sélection de ce programme, vous devrez impératifement et uniquement utiliser le panier à chaussures livré avec cet apparéil. Pour l'utilisation du panier à chaussures, veillezille lire attentivement la notice d'utilisation qui l'accompagne.
Le programme "N" a ete concu pour nettoyer et raiaichir a la maison, dans voite sche-linge, les articles portant le label "Rafarichir" ou laver a la main".
Sechage chronométrie
| Type de linge Durée de séchage Charge | maxi (1) | Position du sélecteur de programmes | Option possible | |
| Synthétiques | 30 min | 3 kg 30' | ra séchage spécifique |
(1) Eneldom cas, le tambour ne doit etre rempli en totalite (exclure par exemple les grandes couettes).
La durée du séchage est variable selon:
- la nature du linge
- l'importance de la charge
- l'intensité de l'essorage
- la degré de séchage souhaité
Refroidissement
Ce programme peut être utilisé à toutes autres fins que le séchage du linge: pour éliminer une odeur trop prononcée, antimits par exemple, ou par rafrachir le linge.
Charge
I est souvenir difficile d'estimer le poids des articles à secher. C'est pourquoi nous vous conseillons de replir le tambour.
- en totalité mais sans pression excessive, pour le linge en coton, lin, métis;
- à moitié de son volume pour les cotons traités et les fibres synthétiques;
au tiers environ de son volume pour les articles tres fragiles.
i Guide de séchage
- Ne surchargez pas le tambour de votre sèche-linge (6 kg de linge de coton sec ou 3 kg de linge synthétique sec max.). Pour les articles particulièrement fragiles, il est recommendé de réduire encore la charge. Une surcharge du tambour prolongerait anormalement le temps de séchage et pourrait être cause du froissement du linge.
Nous vous donnons à titre indicatif les poids moyens des pieces les plus communes:
Drap 700-1000 g
Nappe 400-500 g
Torchon 70-120 g
Serviette 50-100 g
Serviette-eponge 150-250 g
Peignoir 1000-1500 g
Chemise d'homme 200-300 g
Taie d'oreiller 100-200 g
Pyjama 400-500 g
Chemise de nuit 200-250 g
Important:
- Ne faites jamais sécher en machine:
- les lainages, les soieries et les voilages, les articles en chlorofibres (Thermolactyl etc....).
- les matieres caoutchoutes, les tissus plastifiés et les articles ouatinés (anoraks, couettes etc...)
- les articles ayant eté precedemment nettoyés avec des produits inflammables
- les tissus ayant tendance à s'effilocher.
- Conforméz-vous scrupleusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine.
Sechage en tambour permis
Sechage en tambour a haute température
Sechage en tambour a températe modérée
Séchage en tambour interdit - Fermez les boutons pression et les fermétures à glissière et recousez les boutons si nécessaire.
Veillez a nouver les ceintures et les rubans des vêtements avant de les introduire dans le tambour. -
Vous obtiennent un séchage homogène si vous prenez la précaution de trier chaque catégorie de linge selon son épaisseur, par exemple séchez séparément les tissus–épanges.
-
Sèchez un par un les articles tels que housses de couette, draps, draps housse atin d'évitier qu'ils ne s'enroulent et forment des noeuds.
- Retournez sur l'envers les articles molletonnés et pelucheux, ainsi que les poches de pantalon afin d'évitier les épaisseurs longues à secher.
- Tout le binge à secher doit être essore avant de procéder au séchage.
- Evitez de secher le linge trop longtemps: vous economiserez de l'énergie et éviterez également la formation de faux plis dans le linge.
- L'adjonction d'assouplissant au dernier rincage (en lave-linge) permet de réduire l'électricité statique sur le linge.
- Choisissez, pour les tissus en coton écais, un temps de séchage qui rend le linge prét au repassage (c'est-à-dire impregné de l'humidité que requiert un repassage immédiat). Si le repassage ne peut pas se faire immédiatement, enroulez le linge pour obtenir un degré d'humidité uniforme.
- Les articles tissés ont tendance à rétrécir. Un séchage excessif renforce cet effet. Il faut, par conséquent, sélectionner un degré de séchage inférieur pour ces textiles. Nous vous recommendons de tener compte des possibités de rétrécissement de ces textiles lors de nouvelles acquisitions.
- Si le linge avait été encore humide à la fin du séchage, affichez un temps supplémentaire d'au moins 30 minutes.
- Nous vous déconseillons d'ouvoir la porte en cours de sechage pour contrcler le degré d'humidité de votre linge. En effet, les articles sont chauds et donnent au contact une impression d'humidité, même si le linge est sec. Il est préféable d'attendre la fin du cycle de sechage et le refroidissement du linge avant d'ouvoir la porte. Prolongez alors l'opération de sechage si nécessaire.
Entretien et nettoyage
Débranche l'appareil avant toute opération d'entretien.
Nettoyage extérieur
Utilissez de l'eau savonneuse. Rincez et sechez soigneusement.
Important: N'utilise jamais de produits abrasifs ou caustiques.
Nettoyage de la porte
Nettoyez périodiquement l'intérieur de la porte pour enlever d'eventuelles peluches des joints autour du filtré. Un nettoyage soigneux est indispensable pour un séchage correct.
Nettoyage des filtrés
Situés à l'intérieur de la porte et dans l'ouverture du hublot, les filtres doivent être nettoyés après chaque utilisation à l'aide d'un chiffon humide avant de sortir le linge. L'allumage duvoyant correspondant sur le bandeau de commandes vous rappelle cette opération d'entretien.
Le filtre à l'intérieur de la porte doit être enlevé pour pouvoir le nettoyer. A cet effet, tirez sur la poignée vers le haut.
La quantité de peluches recueillies ne doit pas vous inquieter, elle est due à une Usure normale du linge et non à un mauvais fonctionnement de l'appareil.
Un frêttement des fibres et du tissu se produit pendant l'utilisation et le lavage du linge provoquant une formation de peluches. Si le séchage du linge est effectué sur un séchoir ou un fil ces peluches s'envolent, tandis qu'à l'intérieur du séche-linge elles s'accumulent et se gonflent fortement sous l'action du séchage.
Si une légère couche blanchâtre due aux résidus de dessive dans le linge, se forme sur les filtres, ceux-ci doivent être nettoyés à l'eau chaude à l'aide d'une brosse. En ce cas, enlevez aussi le filtre situé dans l'ouverture du hublot comme indiquedans le croquis. Il peut être remis en place la languette tournée à gauche ou à droite.
N'utilise jamais votre sèche-linge sans filtrés.
Nettoyage du condenseur d'air
Nettoyez le condenseur d'air lorsque levoyant correspondant sur le bandeau de commandes est allumé.
Le condenseur d'air est situé à la partie avant, en bas, derrière un portillon. Pour ouvrir ce dernier, pressez la touche se trouvant à l'intérieur, comme indiqued dans le croquis.
Pendant ou à la fin du cycle de séchage, est normal.
trouver de l'eau sur le plan d'introduction du condensateur.
Pour pouvoir sortir le condenseur, tournez d'abord les deux butées rouges vers le bas et après retirez le condenseur en le saississant par sa piogée.
Nettoyez le condenseur avec une Brosse et rincez eventuellesment comme indiqued sur la figure.
Nettoyez aussi l'extérieur du condenseur d'air et le cas échéant, enlevez également les peluches. Nettoyez le joint auur du condenseur à l'avant et à l'annière ainsi que le joint à la partie interieure du portillon à l'aide d'un chiffon humide.
N'utiliez jamais d'objets pointus pour le nettoyage du condenseur, vous risqueriez de l'endomager.
Remettez le condenseur à sa place, tournez les deux butées vers le haut et fermez le portillon.
Ne faites jamais fonctionner l'appareil sans condenseur d'air.
Vidange du bac d'eau de condensation
Videz le bac d'eau de condensation après chaque utilisation de manière à Obtir un séchage correct du linge au cours du séchage suivant (l'eau extraite du linge pendant le séchage se condense à l'intérieur du séché-linge et est recupérée dans le bac d'eau de condensation).
Levoyant "bac plein" allumé vous rappelle cette opération.
Pour cela, tirez le bac, returnez-le, videz l'eau et remettez-le en place ennant soln de bien l'engager au fond de son logement.
Appuyez à nouveau sur la touche départ pour faire continuer le programme, si vous n'avoz vide le bac en cours de programme.
Si la vidange du bac d'eau de condensation n'est pas regulierement faite, le voyant correspondant s'allume en cours de programme et celui-ci s'interrrompt automatiquelement.
Un signal sonore retentit (si la touche pa sété enclenchée).
Remarque: L'eau de condensation récapérez peut s'utiliser dans un fer à repasser à vapeur. Effectuez alors le filtrage de cette eau (par exemple dans un filtré à café).
Nettoyage de la grille d'aspiration
Enlevez les peluches et la poussiere sur la grille posterieure à l'aide d'un aspirateur.
Nettoyage du tambour
Quand le linge n'atteint pas le degré de séchage poulo, à savoir quand le linge est soit trop sec soit encore trop humide, nous conseillons de nettoyer l'intérieur du tambour avec un chiffon imbibé de vinaigre. Cela permettra d'éliminer la légère patine qui se forme dans le tambour, causée par les restes de dessive et des évventuels produits assoupissants utilisés durant le lavage et par le calcaire contenu dans l'eau, qui empêche les sondes de tester le degré correct de séchage.
Remplacement de l'ampoule
Le remplacement de l'ampoule ne devra eteffectue que par le Service aresvente devoitre magasin vendeur.
En cas d'anomalie defonctionnement
Nous you recommendons vivement de faire les verifications suivantes sur votre apparell avant d'applerer toute service après-vente. Il se peut que le problème soit simple et que vous puissiez y remedier vous-même.
Si après avoir vérifié ces différences points l'anomalie persiste, contactez votre service après-vente.
Important!
Si levoyant "fin" clignote, des signaux sonores retentissent (si la touche a pas ete enclenchee) et un code d'alarme apparait sur I'ecran d'affichage, debranchez I'appareil et appelez le Service après.
vente.
| Anomalie Causes possibles | |
| • Le sèche-linge ne démarre pas: | • Porte et/ou portillon mal fermés • Appareil non branché • Mauvais état du fusible au compteur • Coupure de courant • Touchedépart non enclenchée • Programme de séchage pas affché • Bac d'eau de condensation plein ou pas correctement positionné (voyant "bac plein" allumé). Le programme commence également mais il s'arrête au bout de 4 minutes. • Départ différé sélectionné |
| • Le résultat de séchage n'est pas satisfaisant: | • Le programme choisi ne convient pas au linge • Le degré de séchage est insuffisant • Le linge n'a pas été suffisamment essoré après le lavage • Les filtres sont obstrués • Le condenseur n'a pas été nettoyé • Le bac d'eau de condensation est plein • Le tambour est surcharge • Vous avez enclenché la touche de séchage délicat • Le sèche-linge n'a pas été installé correctement |
ServiceAprès-Venté
En cas d'anomalie de fonctionnement, le vendeur de toute apparéil est le premier habilité à intervenir. A défaut (déménagement de cette part, fermeture du magasin où vous avons effectué l'achat..., veillez consulter le Centre Contact Consommateurs..
En cas d'intervention sur toute apparell, exigez du Service Apre-S-Vente les Pièces de Rechange certifiées Constructeur.
PLAQUE SIGNALETIQUE
En appelant un ServiceAprès-Vente,indiquez-lui le modele,le numero de produit et le numero de sériede l'appareil.Ces indications figurent sur la plaque signaletique située sur la partie avant, en bas.
Garantie
Conformément à la Législation en vigueur,Vote Vendeur est tenu, lors de I'acte d'achat de votre apparéil,de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.
Sous son entiere initiative et responsabilité,Vote Vendeur repondra a toutes vos questions concernant I'achat de toute apparile et les garanties qui y sont attachées.
N'hésitez pas à le contacter.
A l'attention de l'installateur
\section*{Caracteristiques techniques}
| Dimensions: Hauteur 85 cm | Largeur 60 cm Profondeur 58 cm | |
| Puisance de branchement: 230 V/50 Hz Puisance totale absorbee: 2400 W Fusible: 16 A | 50 Hz | |
| Capacité de séchage: Coton, lin 6 | kg Synthétiques 3 kg | |
| Consommations: Coton, lin | } essorés à 3,8 Coton, lin} 800 tr/min. 3,30 Synthétiques (essorés à 1,60 1000 tr/min.) | 4 kWh (6 kg prét à ranger) kWh (6 kg prét à repasser) kWh (3 kg prét à ranger) |
Cet apparéil est conforme aux Directives Communautaires suivantes:
- 73/23 CEE 19/02/73 (Basse tension) et modifications successives;
- 89/336 CEE 03/05/89 (Compatible Electromagnétique) et modifications successives.
Réglage de la conductibilité
L'eau, selon les zones géographiques, contient en quantité variable des seils calcaires et mineraux qui changent la valeur de la conductibilité.
Des variations importantes de la conductibilité, par rapport aux valeurs affichées par l'usine, pouraient légarement influencer l'humidité résiduelle à la fin du séchage.
Votre seche-linge permet de regler la sensibilite du capteur conductimétrique sur la base de la valeur de la conductibilité de l'eau au moyen de la procédure suivante:
Pour acceder à la modalité de réglage:
Mettez l'appareil sous tension en tournant le sélecteur.
En mode selection appuyez en même temps sur les touches 3 et 6 jusqu'à l'apparition de <
| Affichage | Dégré deconductibilité | Valeur indicativeμS/cm |
| COB_ | Faible < 300 | |
| COB_ | Moyen 300 - 600 | |
| COB_ | Élevé > 600 | |
Normalement, l'appareil est reglé à l'usine sur le niveau le plus haut; certains modèles pouraient cependant être configurés de façon différente.
Pour mémoriser le réglage:
Appuyez en même temps sur les touches 3 et 6 jusqu'à ce que la durée du cycle de sechage precedent s'affiche à nouveau et que le signal sonore retentisse.
Pour modifier la valeur de conductibilité:
Appuyez ensuite sur le touche 5 : le degré de conductibilité est signale par le trait horizontal qui s'affiche.
Installation
Attention!

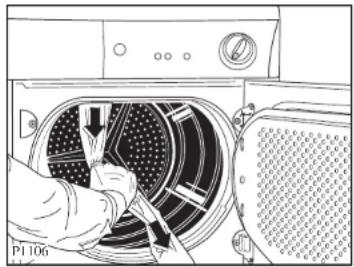

Débridge
Enlevez le sachet en polyethylene avec le rembourse en polystyrene avant d'utiliser l'appareil pour la première fois. Enlevez le urban adhesif de la partie supérieure à l'intérieur du tambour.
Si I'appareill doit etre deplacé par la suite, il devra etre transporte verticallement.
Emplacement
N'installez pas l'appareil dans un endroit ou sont placés ou stockés des produits inflammables ou des produits pouvant creer des vapeurs inflammables. Il y a un risque d'explosion, d'incendie.
L'installation de votre apparéil nécessite un local convenabilité aéré.
Pour que l'appareil fonctionne dans les meilleures conditions, il est indispensable de le metre parfaitement de niveau (emploi d'un niveau à bulle) en agissant sur les quatre pieds régables.
Un fonctionnement correct exige une arrivée d'air exemple de poussière, ainsi qu'une évacuation de l'air chaud à travers les fentes d'éraison situées à l'avant, en bas, dans le socle du sèche-linge.
Ne demontez pas les pieds, ne limitez pas la circulation de l'air au sol par des tapis à longs poils, des moulures, etc. Il pourrait se produit une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquérait de l'endommager.
Remarque:
Pendant le fonctionnement du sèche-linge, la température ambiente ne doit pas être inférieure à +5°C ou supérieure à +35°C pour ne pas comprométtre le bon fonctionnement de l'appareil. L'air doit pouvoir circérer librement à l'arrière de l'appareil. La grille d'aspiration postérieure ne doit pas être obstruée.
Raccordement electrique
Ce sèche-linge ne peut être branché qu'en 230V/50 Hz, 16 A.
Vérifiez que le compteur et les fusièbles peuvent supporter l'intensité absorbée par l'applériel (2.4 kW), en tenant compte des autres apparelés électriques branchés.
Utilissez un socle de prise de courant responsant une borne de mise à la terre qui doit être obligatoirement raccordée conformément aux normes en vigueur.
L'appareil ne doit pas etre raccorde a laide d'un prolongateur ou d'une prise multiple (risque d'incendie).
Notre responsabilité ne saurait etre
engagee en cas d'incident ou
d'accident provoque par une mise a la
terre defectueuse ou inexistante.
Le remplacement eventuel du cable
d'alimentation ne devra etre effectue
que par notre service après-vente.
Important!
Le cable d'alimentation doit être facilement accessible après l'installation de l'appareil.
Installation en colonne
Ce sèche-linge peut être installé en colonne sur certains lave-linge de notre marque à chargement frontal ayant une profondeur du couvercle entre 48 et 60 cm. La fixation de ces deux-appareils s'effectue à l'aide du kit vendu sur demande. Ce kit est à commander auprès de votre revende. Les instructions de montage se trouvent dans l'emballage.
Kit de vidange de I'eau de condensation
Votre apparéil est livré avec un kit spécial qui permet de vidanger directement dans l'évier l'eau de condensation qui se forme pendant chaque cycle de séchage.
Suivez attentivement les instructions qui se trouvent dans le kit.
Reversibilité de la porte
Si nécessaire, le sens d'ouverture de la porte peut etre changé de droite a gauche.
Cette opération ne doit être effectuee que par un technicien qualifie.
Pour ce faire adresséz-vous au service après-vente le plus proche de votre domicile
Electrolux Home Products France S.A.S. au capital de 67 500 000 € - 552 042 285 RCS SENLIS
ARTHUR MARTIN ELECTROLUX
Pour tenir nos engagements, nous écoutons les Consommateurs
Info Conso Electrolux est le lien privilègié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au besoin vos exigences et tirer parti de cette proximité pour améliorer sans cela les produits que nous vous proposons.
AVANT L'ACHAT
Toute une equipe répond avec clarté et précision a vos sollicitations concernant l'éventail de nos gâmes de produits et vous apporte des infos pour vous aider dans votrechioin en fonction de vos propres besoin.
APRES L'ACHAT
Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction a l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparèils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.
A bientot!
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).
Info Conso
Electrolux
BP 50142 - 60307 SENLIS CEDEX
Tel.: 08 90 71 03 44 (0,15 € TTC/mn)
Fax:0344622154
e-mail:info.conso@electrolux.fr
Permanence telephonique du lundi au vendredi
Pour toute question technique :
Centre Contact Consommateurs
BP 20139 - 60307 SENLIS CEDEX
Tél.: 08 92 68 24 33 (0,34€ TTC/mn)
Fax:0344622653
e-mail : ehp.consommatee@electrolux.fr
Permanence teléphonique du lundi au vendredi
ARTHUR MARTIN
Electrolux
Pour une vie plus facile.
