MODE D'EMPLOI H 90SE HITACHI

DOUBLE INSULATION DOUBLE ISOLATION AISLAMIENTO DOBLE INSTRUCTIONS DE SECURITE ET MODE D’EMPLOI AVERTISSEMENT Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles! Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d’emploi AVANT d’utiliser l’outil motorisé. Garder ce mode d’emploi à la disponibilité des autres utilisateurs et propriétaires avant qu’ils utilisent l’outil motorisé. Ce mode d’emploi doit être conservé dans un endroit sûr.

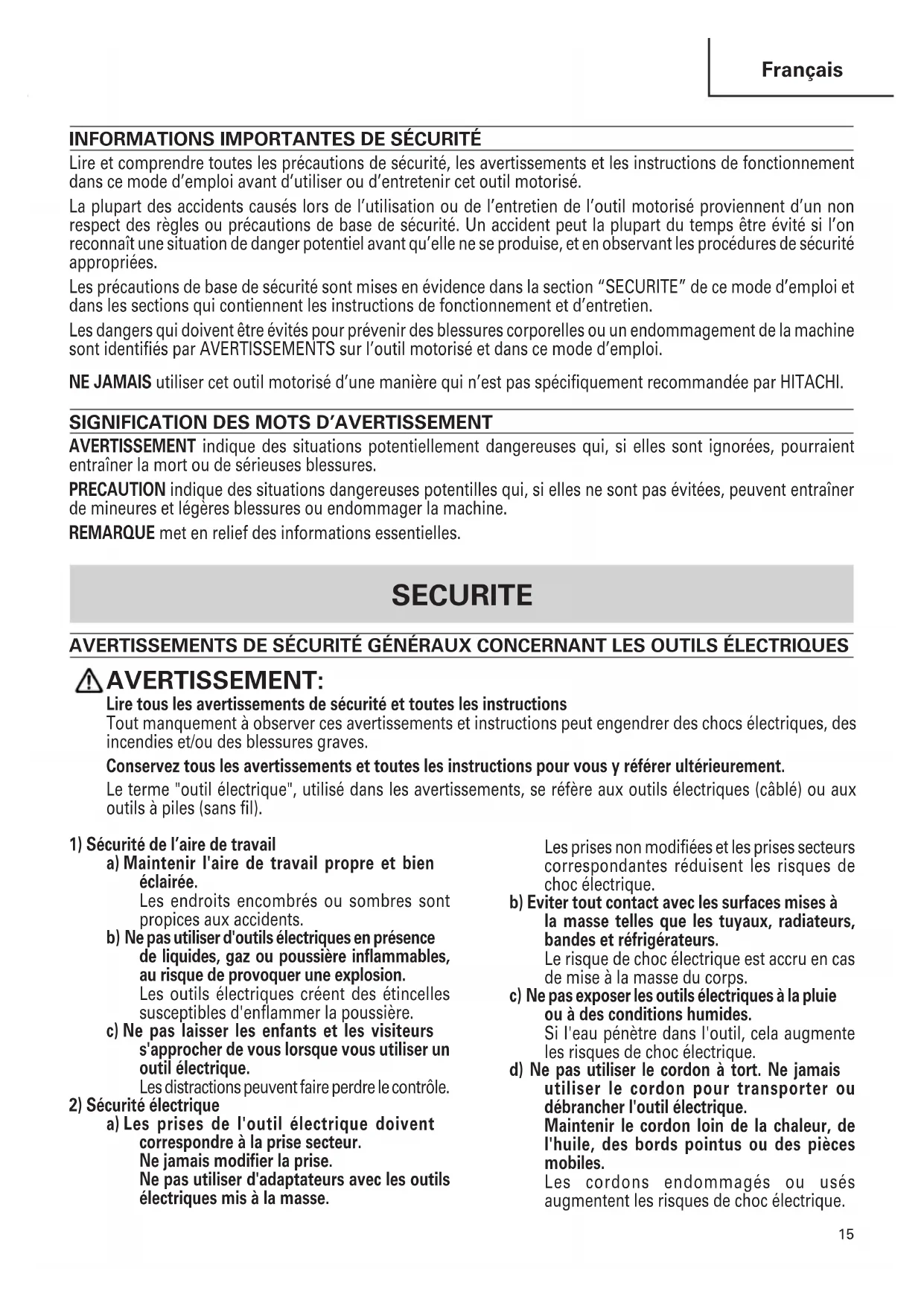

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifiquement recommandée par HITACHI.

SIGNIFICATION DES MOTS D’AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles. SECURITE AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES

Lire tous les avertissements de sécurité et toutes les instructions Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement. Le terme "outil électrique", utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

1) Sécurité de l’aire de travail

a) Maintenir l'aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents. b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d'enflammer la poussière. c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur. Ne jamais modifier la prise. Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse. Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique. Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. 02Fra_H90SE_US 9/20/12, 13:261516 Français e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique. f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels. L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments. Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. c) Empêcher les démarrages intempestifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles. f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt. Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé. c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités. e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l'outil électrique. lesquelles il a été conçu est dangereuse. 02Fra_H90SE_US 9/20/12, 13:261617 Français

L’exposition au bruit peut engendrer une perte de l’audition.

2. Utilisez les poignées auxiliaires, si fourni avec

l’outil. Toute perte de contrôle peut entraîner des blessures.

3. Tenir les outils électriques par les surfaces de

grippage lors de la réalisation d’opération où l’outil de coupe risque d’entrer en contact avec des câbles cachés ou son propre cordon. Le contact d’un outil de coupe avec un fil “sous tension” risque de mettre les parties métalliques de l’outil “sous tension” d’électrocuter l’utilisateur.

4. NE JAMAIS toucher la mèche avec des mains nues

après l’utilisation.

5. NE JAMAIS porter de gants faits d’une matière qui

risque de s’enrouler, comme du coton, de la laine, de la toile ou de la ficelle, etc.

6. TOUJOURS fixer la poignée latérale et tenir le

NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil.

8. NE JAMAIS utiliser l’outil sans que tous les

dispositifs de sécurité ne soient en place. NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil.

9. Utiliser l’outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches.

10. NE JAMAIS utiliser un outil motorisé pour des

applications autres que celles spécifiées. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d’emploi.

11. Manipuler l’outil correctement

Utiliser l’outil de la façon indiquée dans ce mode d’emploi. Ne pas laisser tomber ou lancer l’outil. NE JAMAIS permettre que l’outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

12. Maintenir toutes les vis, tous les boulons et les

couvercles fermement en place. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.

13. Ne pas utiliser les outils motorisés si le revêtement

de plastique ou la poignée est fendu. Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d’être réparé.

14. Les lames et les accessoires doivent être

fermement montés sur l’outil. Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l’outil doivent être fixés et serrés fermement.

15. Garder propres les évents d’air du moteur.

Les évents d’air du moteur doivent être maintenus propres de façon que l’air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment.

16. Utiliser l’outil motorisé à la tension nominale.

Utiliser l’outil motorisé à la tension spécifiée sur sa plaque signalétique. Si l’on utilise l’outil motorisé avec une tension supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d’endommager l’outil et le moteur risque de griller.

17. NE JAMAIS utiliser un outil défectueux ou qui

fonctionne anormalement. Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.

18. NE JAMAIS laisser fonctionner l’outil sans

surveillance. Le mettre hors tension. Ne pas abandonner l’outil avant qu’il ne soit complètement arrêté.

19. Manipuler l’outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d’être déformé, fendu ou endommagé.

20. Ne pas essuyer les parties en plastique avec du

solvant. Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement. 02Fra_H90SE_US 9/20/12, 13:261718 Français

21. TOUJOURS porter des lunettes de protection qui

respectent les dernières révisions du Standard ANSI Z87.1.

22. TOUJOURS vérifier s’il y a des objets encastrés,

par exemple des fils électriques. Le fait de toucher avec l’outil un fil ou un câble électrique sous tension risque de provoquer une décharge électrique. Avant l’utilisation, vérifier s’il y a des objets dissimulés, par exemple des câbles électriques, dans le mur, le plancher ou le plafond.

23. Définitions pour les symboles utilisés sur cet outil

Pour assurer un fonctionnement plus sûr de cet outil motorisé, HITACHI a adopté une conception à double insolation. “Double isolation” signifie que deux systèmes d’isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d’électricité connectés à l’outil motorisé à partir du cadre extérieur manipulé par l’utilisateur. C’est pourquoi, le symbole “ ” ou les mots “Double insulation” (double isolation) apparaissent sur l’outil motorisé ou sur la plaque signalétique. Bien que ce système n’ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d’emploi, y-compris de ne pas utiliser l’outil motorisé dans un environnement humide. Pour garder le système de double isolation effectif, suivre ces précautions:

Seuls les CENTRES DE SERVICE AUTORISES HITACHI peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange HITACHI garanties d’origine doivent être utilisées.

Nettoyer l’extérieur de l’outil motorisé uniquement avec un chiffon doux légèrement imbibé d’une solution savonneuse et essuyer minutieusement. Ne jamais utiliser des solvants, de l’essence ou des diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.

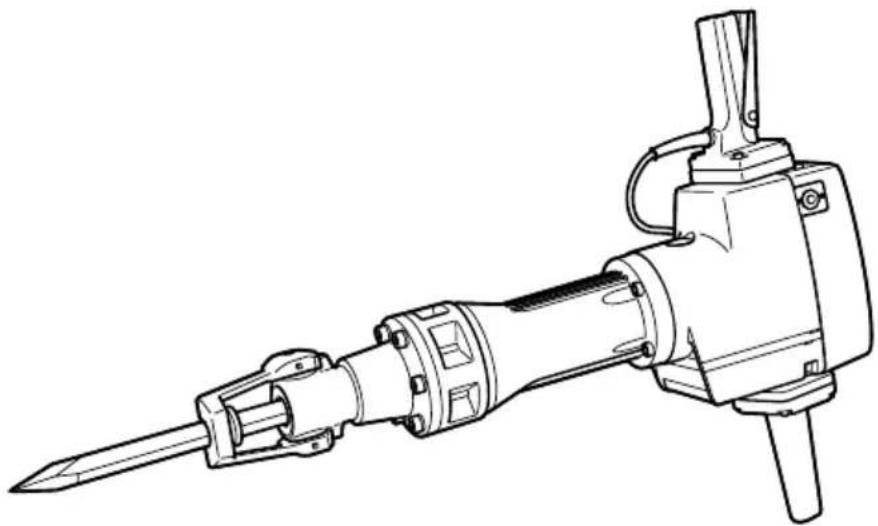

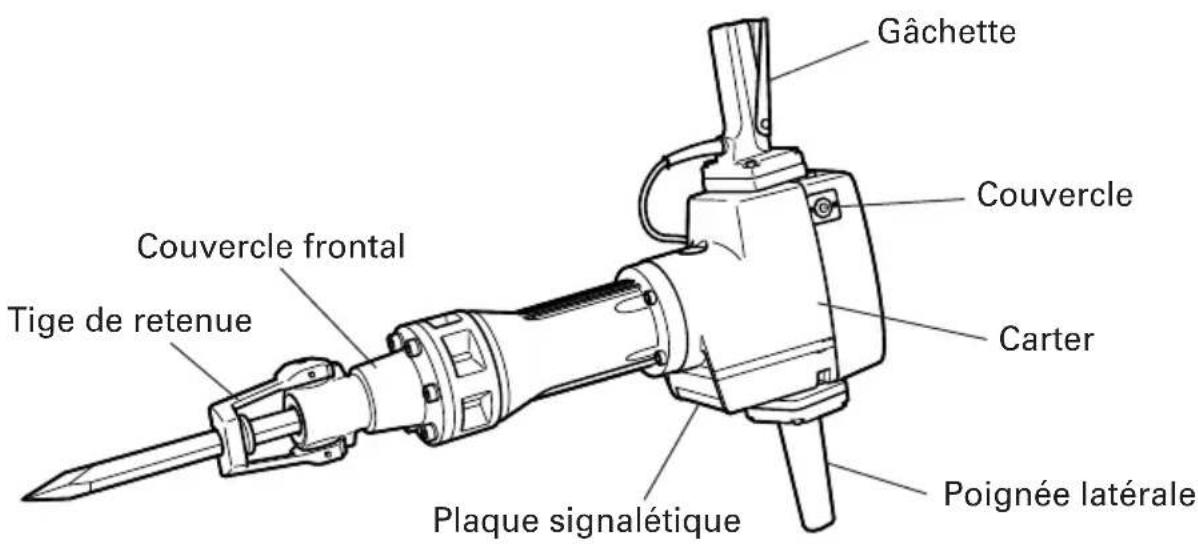

DE CET OUTIL MOTORISE! 02Fra_H90SE_US 9/20/12, 13:261819 Français DESCRIPTION FONCTIONNELLE REMARQUE: Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires différents de ceux de l’outil motorisé utilisé.

SPECIFICATIONS Moteur Moteur série monophasé à collecteur Source d’alimentation Secteur, 120V 60 Hz, monophasé Courant 15 A Nombre de percussions à pleine charge 850/min. Poids 70,5 lbs (32 kg) Fig. 1 Plaque signalétique Couvercle frontal Tige de retenue Poignée latérale Gâchette Couvercle Carter 02Fra_H90SE_US 9/20/12, 13:261920 Français

ASSEMBLAGE ET FONCTIONNEMENT

APPLICATIONS 䡬 Le marteau piqueur doit être utilisé pour le broyage du béton, burinage, rainurage, coupe de barres, enfoncement de pieux, installation de tuyautage et de câblage, installation de facilités sanitaires, de machinerie, d’alimentation d’eau et de drainage, travaux intérieurs, facilités de port et autres travaux de génie civil.

S’assurer que la source d’alimentation qui doit être utilisée est conforme à la source d’alimentation requise spécifiée sur la plaque signalétique du marteau piqueur.

2. Interrupteur d’alimentation

S’assurer que l’interrupteur est sur la position OFF (arrêt). Si la fiche est connectée sur une prise alors que l’interrupteur est sur la position ON (marche), le marteau piqueur démarrera immédiatement risquant de causer de sérieuses blessures.

3. Cordon prolongateur

Quand la zone de travail est éloignée de la source d’alimentation, utiliser un cordon prolongateur d’épaisseur et de capacité nominale suffisante. Le cordon prolongateur doit être aussi court que possible.

AVERTISSEMENT: Tout cordon endommagé devra être remplacé ou réparé.

4. Vérifier la prise

Si la prise reçoit la fiche avec beaucoup de jeu, elle doit être réparée. Contacter le centre de service autorisé le plus proche pour les réparations. Si une telle prise défectueuse est utilisée, elle peut causer une surchauffe entraînant des dangers sérieux.

5. Vérification des conditions d’environnement

Vérifier que l’état de l’aire de travail est nette, propre et conforme aux précautions.

6. Installation d’un accessoire, tel qu’une pointe à broyer, un cutter, etc.

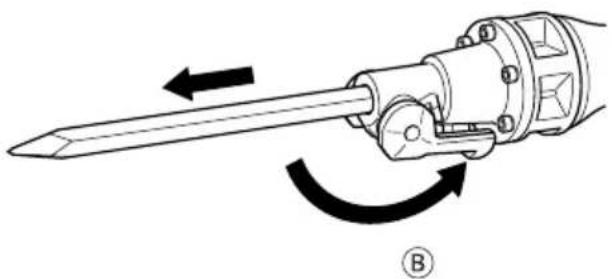

PRECAUTION: Pour éviter tout risque d’accident, s’assurer quel’outil est éteint ét débranché du secteur. REMARQUE: Lorsqu’on installe des accessoires, par exemple des pointes à beton, des couteaux, etc., bien veiller à utiliser les pièces d’origine conçues par notre société. 02Fra_H90SE_US 9/20/12, 13:262021 Français

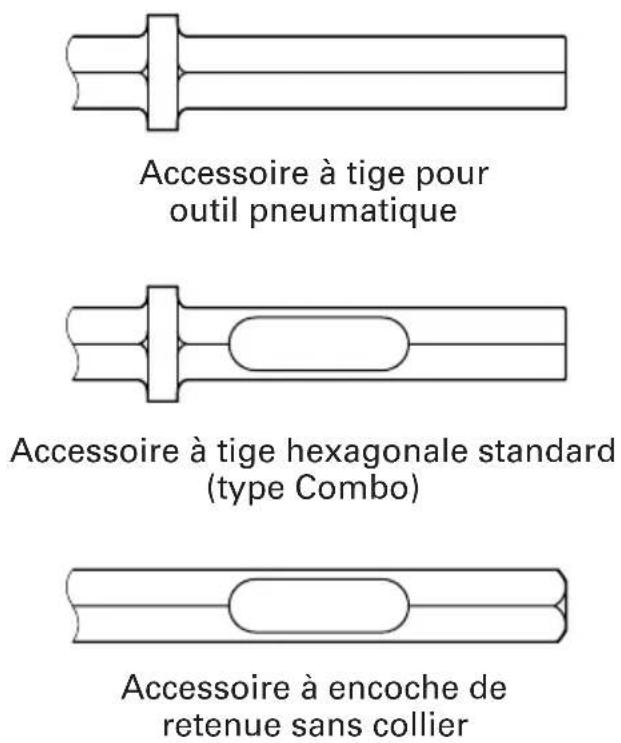

• Il est possible de fixer des accessoires tels qu’une pointe à broyer, un cutter, etc. avec n’importe lequel des trois types de tige d’accessoire représentés ci-dessous. (Fig.

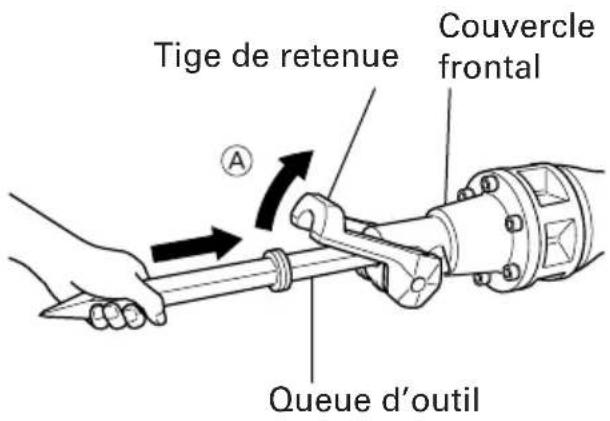

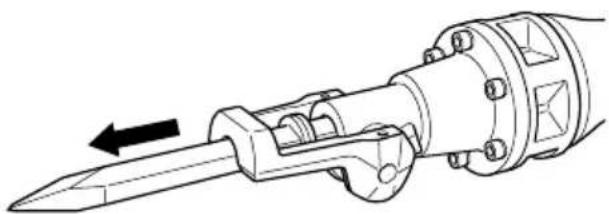

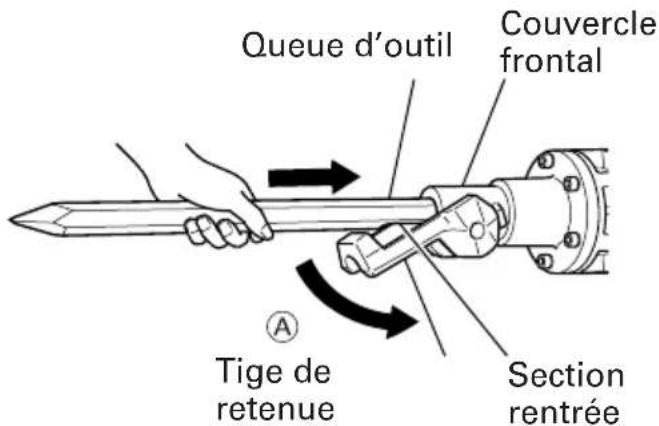

䡬 Montage des outils à tige pour outil pneumatique et à tige hexagonale standard (1) Nettoyer la tige de l’accessoire, puis l’enduire de graisse ou d’huile de machine. (2) Déplacer la retenue sur la position ouverte , et insérer l’accessoire tel qu’une pointe à broyer, un cutter, etc. dans l’orifice hexagonal du couvercle avant (voir Fig. 3). (3) Fixer l’accessoire en place en amenant la retenue sur la position de serrage. Pour s’assurer que accessoire est monté correctement, tirer dessus (Fig. 4). 䡬 Montage des accessoires à tige hexagonale standard et à tige à encoche de retenue sans collier (1) Nettoyer la tige de l’accessoire, puis l’enduire de graisse ou d’huile de machine. (2) Déplacer la retenue sur la position ouverte . Aligner la tige de l’accessoire de façon que la section renrrée se trouve sous la bride, et insérer l’accessoire tel qu’une pointe à broyer, un cutter, etc. dans l’orifice hexagonal du couvercle avant (voir Fig. 5). Fig. 3 Fig. 4 Accessoire à tige pour outil pneumatique Accessoire à tige hexagonale standard (type Combo) Accessoire à encoche de retenue sans collier Fig. 2 Tige de retenue Queue d’outil Couvercle frontal Queue d’outil Tige de retenue Section rentrée Couvercle frontal Fig. 5 02Fra_H90SE_US 9/20/12, 13:262122 Français

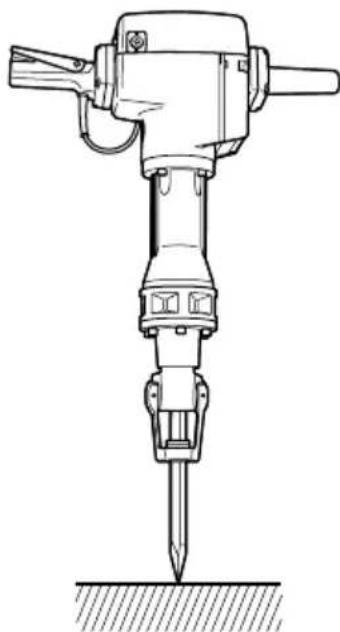

COMMENT UTILISER LE MARTEAU PIQUEUR

1. Appuyer sur la gâchette de l’interrupteur après avoir

appliqué l’inclinaison de la position d’écrasement adéquate pour commencer à travailler.

2. Utiliser ce marteau piqueur en utilisant son poids. Les

performances ne s’amélioreront pas même s’il est appuyé fortement ou enforcé brusquement sur la surface de travail. Tenir ce marteau piqueur avec une force juste suffisante pour contrer la réaction. Ce marteau piqueur est munie d’un coussin à ressort de sorte que les vibrations ne sont pas retransmises à l’opérateur. Faire fornctionner ce marteau piqueur sans trop forcer sur la poignée. REMARQUE: parfois, l’outil motorisé ne se met pas en marche en dépit du fait que le moteur tourne parce que l’huile s’est trop épaissie. Si l’on utilise l’outil motorisé à de basses températures ou si on le fait fonctionner après une longue période d'inactivité, faire fonctionner le marteau piqueur à vide pendant 5 minutes environ pour le “chauffer”. PRECAUTION : Après une utilisation prolongée, le couvercle avant devient chaud. Faire attention de ne pas se brûler les mains. Fig. 7 (3) Fixer l’accessoire en place en amenant la retenue sur la position de serrage . Pour s’assurer que l’accessoire est monté correctement, tirer dessus (Fig. 6). REMARQUE: Pour retirer l’accessoire tel qu’une pointe à broyer, un cutter, etc. procéder dans l’inverse du montage. Fig. 6 02Fra_H90SE_US 9/20/12, 13:262223 Français

ENTRETIEN ET INSPECTION

AVERTISSEMENT: S’assurer de mettre l’interrupteur d’alimentation sur la

position OFF et de déconnecter la fiche de la prise secteur avant l’entretien et l’inspection de la meuleuse.

1. Inspection du marteau piqueur

Etant donné que l’utilisation d’un l’accessoire tel qu’une pointe à broyer, un cutter, etc., émoussé réduira le rendement et provoquera éventuellement un manuvais fonctionnement du moteur, aiguiser ou remplacer par un nouveau dès qu’une abrasion apparaît.

2. Inspection des vis de montage

Inspecter régulièrement toutes les vis de montage et s’assurer qu’elles sont correctement serrées. Si l’une des vis était desserrée, la resserrer immédiatement.

AVERTISSEMENT: Utiliser la meuleuse avec des vis desserrées est extrêmement

3. Contrôle de la tige de retenue (Fig. 2 et 3)

La tige de retenue peut devenir lâche après une utilisation intensive. Faire toujours attention qu’elle fonctionne correctement et maintient de façon sûre la tige de l’accessoire. Si des marques d’usure ou des dommages sont trouvés, amener ce marteau piquer à un centre de service autorisé pour le faire réparer.

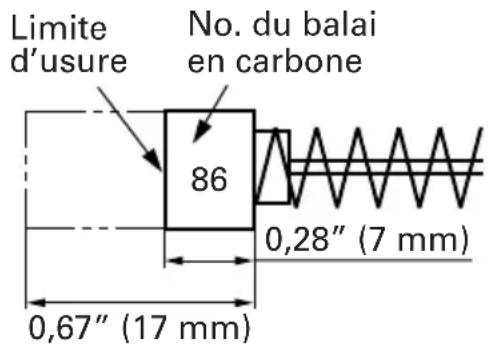

4. Contrôle des balais en carbone (Fig. 8)

Le moteur utilise des balais en carbone qui sont des pièces qui s’usent. Quand ils sont usés ou près de la “limite d’usure”, il pourra en résulter un mauvais fonctionnement du moteur. Quand le moteur est équipé d’un balai en carbone à arrêt automatique, il s’arrêtera automatiquement. Remplacez alor les balais en carbone par des nouveaux et ayant les mêmes numéros que ceux montré sur la figure 8. En outre, toujours tenir les balais propres et veiller à ce qu’ils coulissent librement dans les supports. REMARQUE: Utiliser le balai en carbone HITACHI No. 86 indiqué sur la Fig. 8.

5. Remplacement des balais carbone (Voir la figure dans la section Nom des

pièces) Desserrer la vis (boulon à tête à cavité hexagonale M4 × 10) du couvercle et enlever ce dernier. Après avoir enlevé le couvercle du balai, on peut ôter le balai en carbone. Après avoir remis le balai en carbone, revisser son couvercle et ensuite, refixer fermement la plaque protectice. Fig. 8 0,28” (7 mm) 0,67” (17 mm) Limite d’usure No. du balai en carbone

02Fra_H90SE_US 9/20/12, 13:262324 Français

6. Remplacement de graisse

Ce marteau piqueur est de construction entièrement hermétique pour la protéger contre la poussière et pour éviter les fuites de lubrifiant. Ce marteau piqueur peut être utilisé sans remplissage de graisse pendant une longue période de temps. Cependant, remplacer la graisse pour ne pas écourter la durée de vie. Remplacer la graisse comme indiqué ci-dessous. 䡬 Période de remplacement Contrôler la quantité de graisse en fonction de la durée de remplacement de la brosse de carbone. (Voir l'élément 3 de la section MAINTENANCE ET INSPECTION.) Se procurer la graisse chez le centre de service autorisé la plus proche. NOTA: 䡬 La graisse pour Marteau électrique Hitachi A est du type à viscosité faible; quand le tube est vide, adressez-vouz à votre centre de service autorisé pour vous en procurer un nouveau. 䡬 Ne pas mettre trop de graisse. Sinon, ce marteau piqueur ne fonctionnera plus correctement.

7. Service apres-vente et reparations

Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par un centre de service autorisé. 02Fra_H90SE_US 9/20/12, 13:262425 Français ACCESSOIRES

AVERTISSEMENT: Les accessoires pour cet outil motorisé sont mentionnés dans

• ce mode d’emploi. L’utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques. REMARQUE: Les accessoires sont sujets à changement sans obligation de la part de HITACHI. ACCESSOIRES STANDARD (1) Clé Allen (pour boulon de 12 mm)(No. de code 993740) p. 1
• (2) Clé Allen (pour boulon de 6 mm) (No. de code 944459) p. 1
• (3) Clé Allen (pour boulon de 4 mm) (No. de code 943277) p. 1
• (4) Poignée latérale (No. de code 305633) p. 1

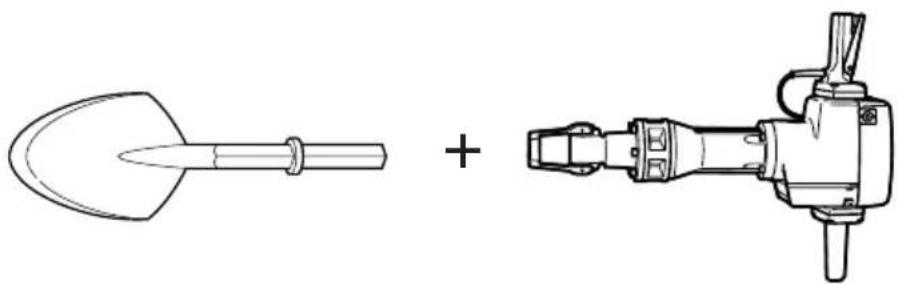

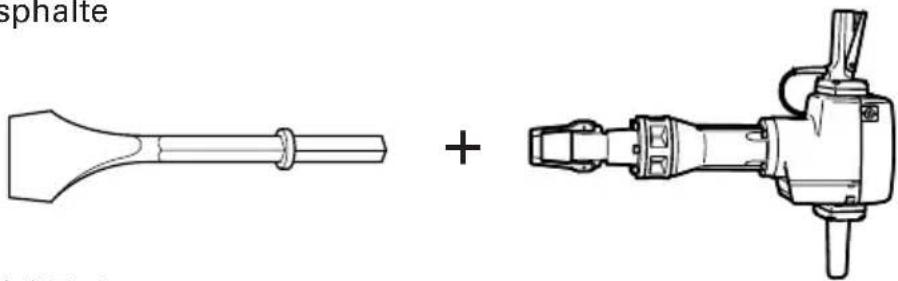

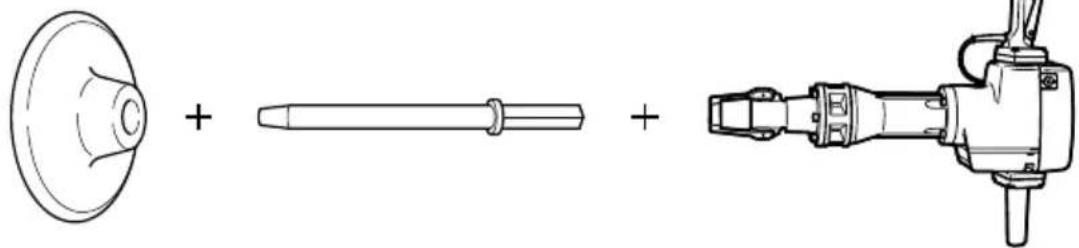

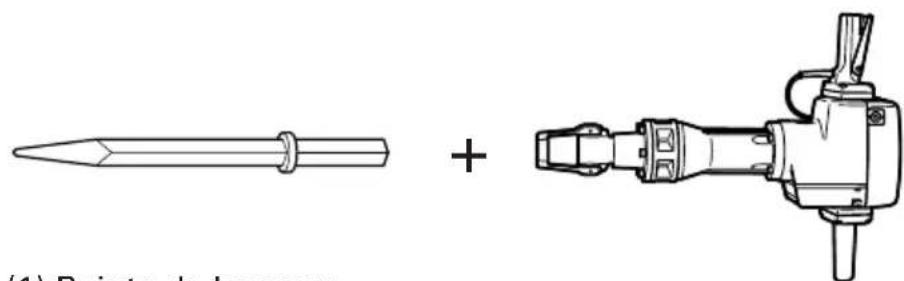

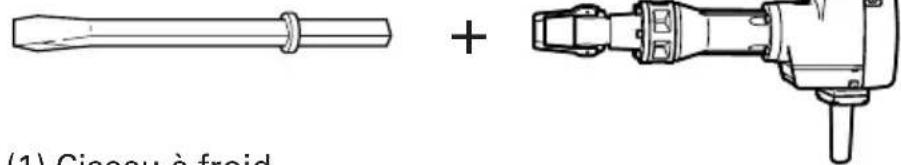

• (5) Boulon (M6 × 30) (pour poignée latérale) (No. de code 993496) ACCESSOIRES SUR OPTION vendus séparément 䡬 Broyage (1) Pointe de broyage 䡬 Creusage de rainures et cassure des angles (1) Ciseau à froid p. 4

Longueur hors tout 16-9/64" (410 mm) 20-15/32" (520 mm) No. de code 996372 985230 Longueur hors tout 20-15/32" (520 mm) No. de code 985231 02Fra_H90SE_US 9/20/12, 13:262526 Français 䡬 Coupage d’asphalte (1) Fraise 䡬 Puisage (1) Scoop 䡬 Bourrage (1) Bourroir (2) Queue (pour Bourroir) 䡬 Graisse A pour marteau 1,1 lbs (500 g) (en boîte) (No. de code 980927) REMARQUE: Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI.
