T16CRG44BKSL - Montre Torgoen - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Montre bracelet
Marque	Torgoen
Modèle	T16CRG44BKSL
Diamètre du boîtier	44 mm
Poids	100 g (environ)
Alimentation	Pile (type SR920SW ou équivalent)
Mouvement	Quartz chronographe
Verre	Minéral
Matériau du boîtier	Acier inoxydable
Bracelet	Cuir (selon modèle)
Étanchéité	50 mètres
Fonctions	Affichage de l'heure, date, chronographe (compteurs 60s, 30min, 12h), split-time, addition
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits chimiques.
Sécurité	Ne pas utiliser les poussoirs sous l'eau. Respecter les procédures de réglage.
Pièces détachées et réparabilité	Consulter un horloger agréé pour remplacement de pile et réparations.
Informations générales	Couronne en position I pour fonctionnement normal. Réglages avec précaution.

FOIRE AUX QUESTIONS - T16CRG44BKSL Torgoen

Comment régler l'heure sur ma montre Torgoen T16CRG44BKSL ?

Tirez la couronne en position III (l'aiguille des secondes s'arrête). Tournez la couronne jusqu'à l'heure souhaitée (ex: 08:45). Repoussez la couronne en position I. Pour un réglage à la seconde près, tirez la couronne lorsque l'aiguille des secondes est à 60, puis repoussez-la exactement à la seconde souhaitée.

Comment corriger la date rapidement ?

Tirez la couronne en position II (la montre continue de fonctionner). Tournez la couronne jusqu'à la date correcte. Repoussez la couronne en position I. Attention : entre 21h et minuit, réglez sur le jour suivant pour éviter d'endommager le calendrier.

Comment utiliser le chronographe en mode de base (Start/Stop/Remise à zéro) ?

Appuyez sur le poussoir A pour démarrer le chronométrage. Appuyez à nouveau sur A pour arrêter. Lisez les compteurs (heures, minutes, secondes). Appuyez sur le poussoir B pour remettre à zéro.

Comment effectuer un chronométrage avec totalisation (addition) ?

Appuyez sur A pour démarrer. Appuyez sur A pour arrêter (ex: 15min 5s). Appuyez sur A pour relancer. Appuyez sur A pour arrêter à nouveau. Le temps total s'affiche. Appuyez sur B pour remettre à zéro. Vous pouvez répéter l'opération.

Comment chronométrer des temps intermédiaires (split-time) ?

Appuyez sur A pour démarrer. Appuyez sur B pour afficher le temps intermédiaire (le chronométrage continue en arrière-plan). Appuyez sur B pour rattraper le temps écoulé. Appuyez sur A pour arrêter définitivement. Appuyez sur B pour remettre à zéro.

Que faire si les aiguilles du chronographe ne sont pas en position zéro ?

Tirez la couronne en position III. Appuyez simultanément sur A et B pendant au moins 2 secondes pour activer le mode correction. Utilisez A pour avancer l'aiguille du compteur central pas à pas ou en continu. Utilisez B pour passer à l'aiguille suivante (compteur des minutes et des heures liés). Repoussez la couronne en position I pour terminer.

Comment ajuster les aiguilles du chronographe après un changement de pile ?

Après avoir changé la pile, si les aiguilles ne sont pas à zéro, suivez la procédure d'ajustage : tirez la couronne en position III, appuyez simultanément sur A et B pendant 2s, puis ajustez chaque aiguille avec A (pas à pas) ou B (pour changer de compteur). Repoussez la couronne.

Quelle est la procédure pour changer la pile ?

Il est recommandé de confier le changement de pile à un horloger agréé. L'ouverture du boîtier nécessite un outillage adapté et peut compromettre l'étanchéité.

Ma montre Torgoen est-elle étanche ?

Oui, elle est étanche jusqu'à 50 mètres. Évitez toutefois d'utiliser les poussoirs sous l'eau et ne la soumettez pas à des chocs hydrauliques.

Comment entretenir ma montre ?

Nettoyez-la régulièrement avec un chiffon doux et sec. Évitez les produits chimiques. Faites vérifier l'étanchéité tous les 2 ans lors du changement de pile.

MODE D'EMPLOI T16CRG44BKSL Torgoen

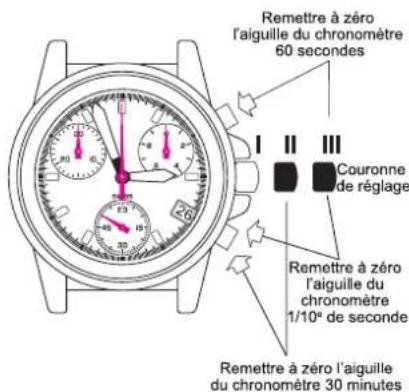

Couronne de réglage en position II ou III (G10.211)

P.42

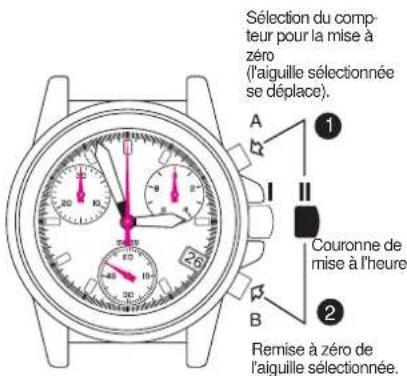

MISE A ZERO DES COMTEURS

Couronne en position II

(G10.212)

P.43

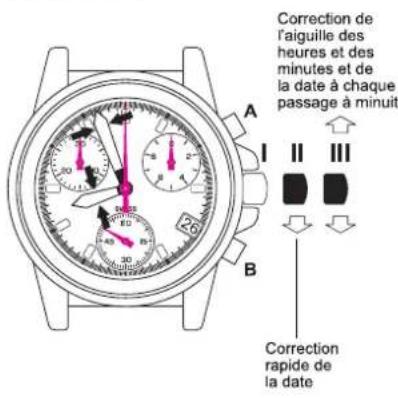

MODE DE CORRECTION

Réglage de l'heure
Correction de la date

Note:

Couronne de réglage en position III: ARRÉT SUR SECONDE

P44

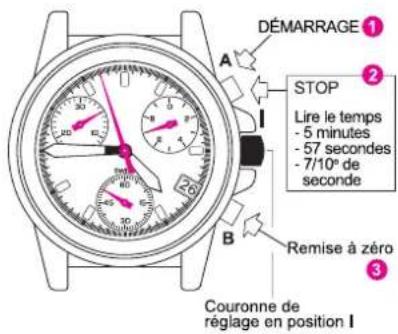

MODE DE CHRONOMÉTRAGE

Fonction de chronométrage simplifiée

ordre des fonctions

ATTENTION

Avant de commencer le chronométrage, remettre les aiguilles du chronopagre dans leur position d'origine Si nécessaire, voir le paragraphe REMISE A ZERO DES CHRONOMÉTRES.

P.45

MODE DE CHRONOMÉTRAGE

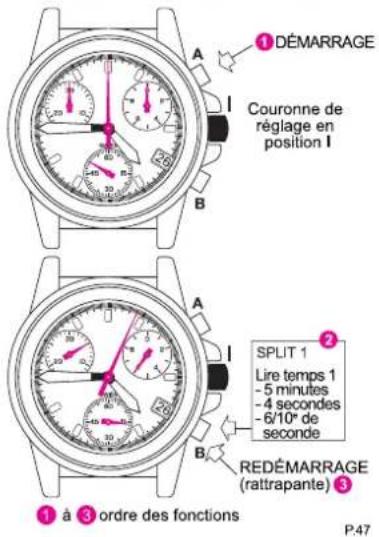

SPLIT-TIME ou fonction HEURES INTERMÉDIAIRES

Compteur des minutes

MODE DE CHRONOMÉTRAGE

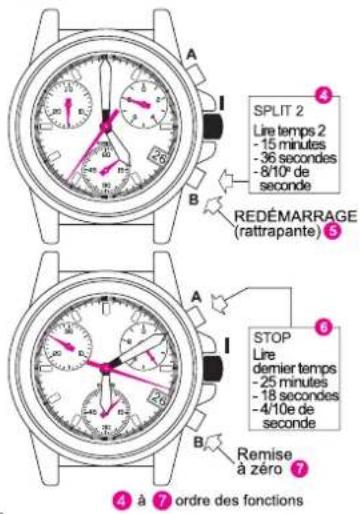

SPLIT-TIME ou fonction HEURES INTERMÉDIAIRES (suite et fin)

P.48

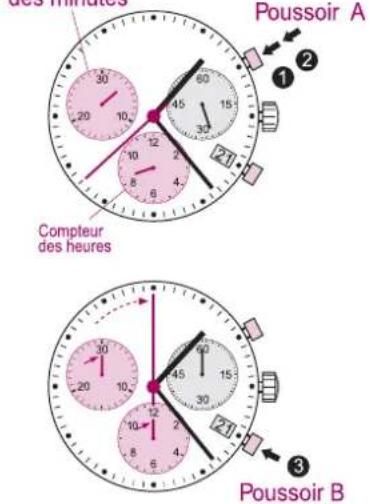

Chronogr aphe: fonction de base

(Start / Stop / remise à zéro)

Example:

1 Start: Appuyer sur le pouvoir A.

Stop: Pour interrompè le chronométrage, appuyer à nouveau sur le pouvoir A et liée les 3 compteurs du chronographe: 1h, 20mn, 10 s

Mise à zéro:

Appuyer sur le pouvoir B. (Les 3 aiguilles du chronopaghe sont remises à zéro.)

MODE DE CHRONOMETRAGE

Fonction ADDITION

INSTRUCTIONS DE RÉGLAGE POUR

(T16-5030.D/T22/T35)

Compteur des minutes

P.50

P.51

P.52

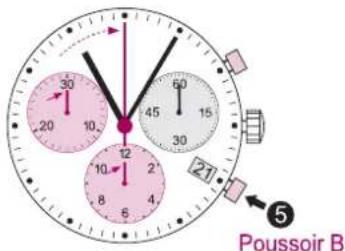

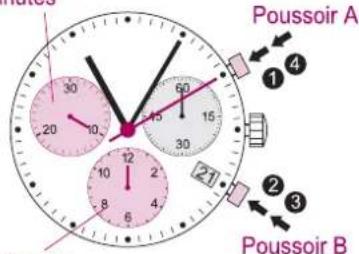

Chronographé: Chronométrage avec totalisation

Example:

1 Start: (Faire demarrer le chronométrege)
Stop: (P.ex, 15mn 5 s après)

+ ③ Restart: (Relancer le chronométrage)

$$ = 2 8 \mathrm {m n} 1 0 \mathrm {s} $$

4* Stop: (P.ex.13 mn 5 s après ③)
(Le temps de chronométrage total est indiqué)

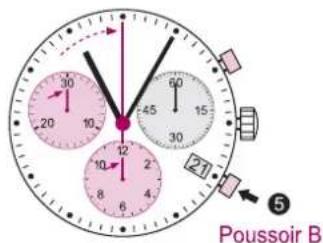

5 Mise à zéro:

Les 3 aiguilles du chronopaghe sont remis à zéro.

Nota

• Le chronométrage avec totalisation peut se poursuivre après 4. Appuyer pour cela sura A

(Restart/ Stop, Restart / Stop,...)

P.53

Compteur des minutes

Compteur des heures

Chronographer: Chronométragedes temps intermédiaires

Example:

1 Start: (Faire démar rer le chronométrage)
2 Affichage du temps intermediaire: P.ex.10mn 10 s (le chronométrage continue à l'arrête-plan)
Rattrapage du temps chronométré: (Les 3 aiguilles du chronographe rattrapent à grande vitesse le temps de chronométrage qui s'est écoulé.)
4 Stop: (Le temps final est affché)
5 Mise a zéro: Les 3 aiguilles du chronopaghe sont remis a zéro.

Nota

D'autres temps intermédiaires peuvent etre chronométrés après 3. Appuyer pour cela le poussoir B (affichage du temps intermédiaire/ rattrapage du temps chronométré, ...)

P.55

P.56

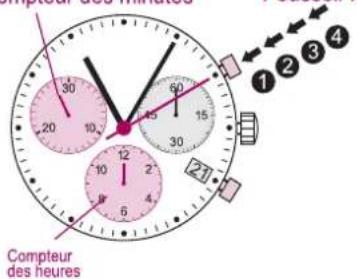

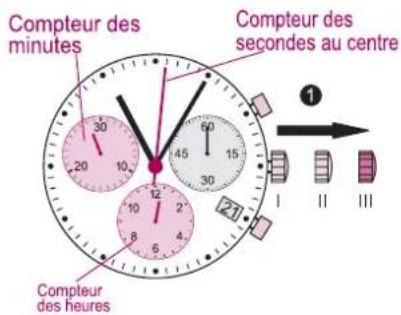

Ajustage des aiguilles du chronographe en position zéro

Exemple: Une ou plusieurs des aiguilles du chronographe ne sont pas en position zéro correcte et doivent être ajustées (p. ex. après un changement de pile).

Tirer la couronne en position III (les 3 aiguilles du chronographe viennent à leur position zéro, correcte ou incorrecte).
2 Appuyer simultanement pendant au moins 2 secondes sur les poussoirs A et B (l'aiguille du compteur des secondes au centre tourne de 360^ le mode correction est activé).

P.57

↓

Ajustade du aiguille du compteur des secondes au centre
Pas a pas: A 1 pression brève
En continu: A 1 pression maintenance

Ajustage de laiguilie suivante B Ajustage de laiguilie du compteur des heures (pos.6 h)
Pas a pas: A 1 pression brve En continu: A 1 pression maintainue Ajustage du alguille suivante B

A Ajustage de aiguille du compteur des minutes (pos.9 h) Pas a pas: A 1 pression brve En continu: A 1 pression maintainue
3 Repousser la couronne en position 1 Fin de l'ajustage des aiguilles du chronographe (possible à tout moment).

P.58

Réglage de l'heure

Tirer la couronne en position III (faigille des secondes s'mobilise).
Tourner la couronne jusqu'à ce que l'heure actuelle 08:45 soit indiquée.

3 Repousser la couronne en pos. I

Nota

Pour régier l'heure « à la seconde après», 1 doit être tirée lorsqu'la iguille des secondes est en position «60» (1). Àprouv avoir reglé « aiguille des heures et des minutes, 3 doit être repoussée en pos. I à la seconde après.

Correction rapide de la date

Tirer la couronne en pos.il (la montre continue de fonctionner).
2 Tourner la couronne jusqu'à ce que la date actuelleappeaissée.

3 Repousser la couronne en pos. I

Nota

Pendant la phase d'entrainement du calendrier de 21h-24h, il faut regler date sur le jour suivant.

P.60

Réglage de la date et de l'heure après un changement de pile

Exempl.
- Date /heure indiquee par la montre; - Date/heure actuelle:

[17]/1:25AM4/8:30PM

1 Tirer la couronne en pos. Il(la montre continue de fonctionner).

Tourme la couronne jusqu'à ce que la veille de la date actuelle apparaisse.

P.59

P.61

Tirer la couronne en position III (laigille des secondes s'immobilise).

- Tourner la couronne jusqu'à ce que la date actuelle aappaissée.
密 *Continuer de tourner la couronne jusqu'à ce que l'heure actuelle 20:30 soit affichée.
6 Repousser la couronne en position I.

Note

Pour le réglage de l'Thèvre « à la seconde après», voir notamment au chapitre « réglage de l'Thèvre」.
** Respectier le rythme de 24 heures.

P.62

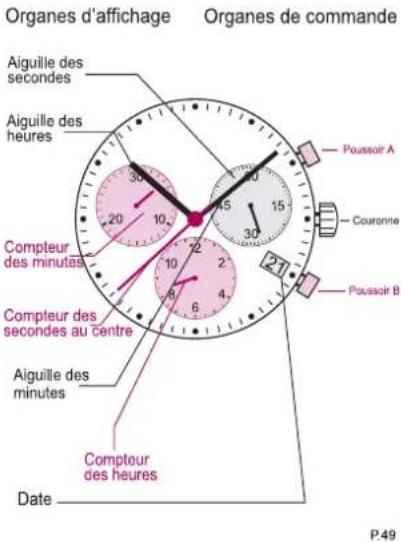

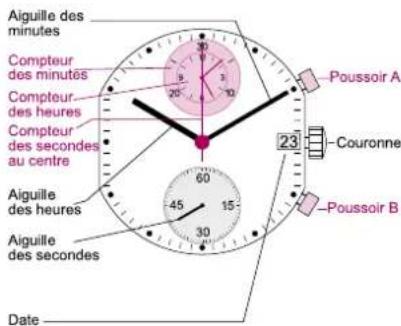

Description des organes d'affichage et de commande (T33)

Organes d'affichage Organes de commande

Réglage de l'heure

- Térir la couronne en position III (l'aiguille des secondes s'immobilisés).

Tournar la couronne jusqu'à ce que l'heure actuelle 08:45 soit indiquée.
3* Repousser la couronne en pos. I

Nota

• Pour régler l'heure « à la seconde exacte», 1 doit être tirée lorsqu'faigüe des secondes est en position «60» (I). Àprouvant avoir régé l'aiguille des heures et des minutes, 3 doit être repoussée en pos. I « à la seconde exacte».

P.64

Correction rapidde de la date

Tirer la couonne en pos. (la montre continue de fonctionner).

Tourner la couronne en sens inverse des aiguilles d'une montre jusqu'à ce que la date actuelle apparaisse.
3 Repousser la couronne en pos. I

Nota

Pendant la phase d'entrainment du calen-drier de 20.30h- 24h, il faut regler la date sur le jour suivant.

Réglage de la date et de l'heure

Exampie:

-Date/heure indiquede par la montre:17/01:25 -Date/heure actuelle: 4/20:30

Date

1 Tirer la couonne en pos. II (la montre continue de fonctionner).
2 Tourner la couronne en sens inverse des aiguilles d'une montre jusqu'à ce que la veille de la date actuelle apparaisse [3].

P.66

Algille des secondes

Tirer la couronne en position III (aiguille des secondes s'mobilise).
Tourné la couronne jusqu'à ce que la date actuelle é apparaisse.
品 ^ 一 Continuer de tourner la couronne jusqu'à ce que l'heure actuelle 20:30 soit affichee.
6 Repousser la couronne en position I

Nota

• Pour le réglage de l'heure à la seconde exacte*, voir notamment au chapitre «réglage de Théuvre».
  *Respecte le rthme de 24 heures.

P.67

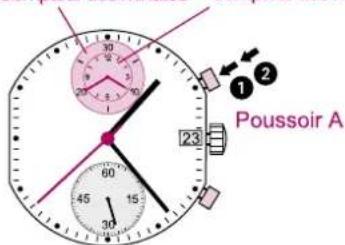

Compteur des minutes Compteur des heures

Poussoir B

Chronographé: fonction de base

(Start / Stop / remise à zéro)

Example:

1 Start: Appuyer sur le pouvoir A.

Stop: Pour interrompè le chronométrage, appuyer à nouveau sur le pousoir A et liè les 3 compteurs du chronopaghe: 4h / 20mn / 38s

3 Mise à zéro:

Appuyer sur le pouvoir B. (Les 3 aiguilles du chronographe sont remises à zéro.)

Compteur des minutes Compteur des heures

Poussoir B

P.68

P.69

P.70

Chronographe: Chronométrage avec totalisation

Example:

1 Start: (Faire demarrer le chronométrage)
Stop: (P.ex.15 mn 5 s après 1)

量 Restart: (Relancer le chronométrage)
L Stop: (P.ex.10 mn 5 s après 3) = 25 mn 10 s (Le temps de chronométriege total est in

Mise à zéro:

Les 3 aiguilles du chronographe sont remis à zéro.

Nota

• Le chronométrage avec totalisation peut se poursuivre après 4. Appuyer pour cela sur A (Restart / Stop, Restart / Stop, ...)

Compteur des minutes
Poussoir A

Pousoir B

P.72

Compteur des minutes Compteur des heures

Compteurs des

seconds au centre

Pousoir A

Pousoir B

P.74

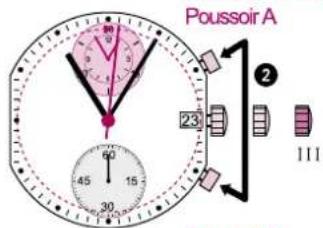

Ajustage des aiguilles du chronographe en position zéro

Exempl:

Une ou plusieurs des aiguilles du chronographe ne sont pas en position zéro correcte et doivent être ajustées (p. ex. après un changement de pile).

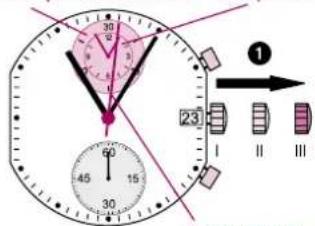

Tirer la couronne en position III (les 3 aiguilles du chronographe viennent à leur position zéro, correcte ou incorrecte).
2 Appuyer simultanément pendant au moins 2 secondes sur les sousquoirs A et B (l'aiguille du compteur des secondes au centre toume de 360^ le mode correction est activé).

↓

Chronographe: Chronométrage des temps intermédiaires

Example:
1 Start: (Faire demarrer le chronométrage)

2 Affichage du temps intermediaire:

P.ex.10 mn 10 s(le chronométrage continue à l'arrête-plan)

3 Rattrapage du temps chronométré: (Les 3 aiguilles du chronopgrapheratrapent à grande vitesse le temps de chronométrage qui s'est écoué.)
4 Stop: (Le temps final est affché.)
5 Mise à zéro:
Les 3 aiguilles du chronographe sont remis à zéro.

Nota

*D'autres temps intermediaires peuvent etre chronometres apree 3 Appuyer pour ce la le poussor B (affichage du temps intermedi - aire /rattrapage du temps chronometre, ...)

P.73

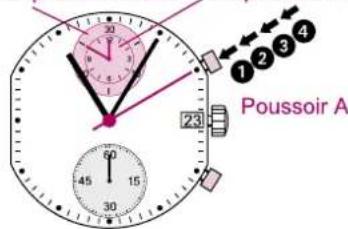

Ajustage de faiguihe du compteur des secondes au centre Pas à pas: A 1 pression brive En continu: A 1 pression maintenue
Ajustage de laigille suivante B
Ajustage de laiguille du compteur des minutes et du compteur des heures (les deux compteurs sont liés)

Pas à pas: A 1 pressiion

En continu: A 1 pressiOn

maintenue

Repousser la couronne en position I Fin de l'ajustage des aiguilles du chronographe (possible à tout moment).

P.76
