Caractéristiques	Détails
Type de hotte	Hotte murale
Dimensions (L x P x H)	90 cm x 50 cm x 15 cm
Débit d'air maximum	700 m³/h
Niveaux de puissance	3 niveaux + mode intensif
Filtration	Filtres à charbon et filtres métalliques lavables
Éclairage	LED intégré
Niveau sonore	Max 65 dB
Installation	Installation murale, nécessite un conduit d'évacuation
Entretien	Filtres à nettoyer tous les 2 mois
Sécurité	Protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - CC4527S ASKO

Comment nettoyer les filtres de ma hotte ASKO CC4527S ?

Pour nettoyer les filtres, retirez-les en les tirant vers le bas. Lavez-les à l'eau chaude savonneuse ou placez-les dans le lave-vaisselle. Assurez-vous de bien les rincer et de les laisser sécher avant de les remettre en place.

La hotte ne fonctionne pas, que faire ?

Vérifiez d'abord si la hotte est correctement branchée. Assurez-vous également que le disjoncteur n'a pas été déclenché. Si le problème persiste, contactez le service après-vente.

Comment régler la puissance d'aspiration de la hotte ?

Utilisez les boutons de commande situés sur le panneau de la hotte pour sélectionner la puissance d'aspiration souhaitée. Il y a généralement plusieurs niveaux d'intensité.

Quels types d'ampoules puis-je utiliser pour la lumière de la hotte ?

La hotte ASKO CC4527S utilise des ampoules de type LED de 2W. Veillez à ne pas dépasser cette puissance lors du remplacement.

Comment installer la hotte ASKO CC4527S ?

Suivez les instructions fournies dans le manuel d'installation. Assurez-vous de fixer la hotte à une hauteur appropriée au-dessus de la cuisinière et de respecter les normes de ventilation.

Y a-t-il un mode de fonctionnement silencieux sur la hotte ?

Oui, la hotte ASKO CC4527S propose un mode de fonctionnement silencieux. Sélectionnez le niveau minimum d'aspiration pour un fonctionnement plus silencieux.

Comment savoir si le filtre à charbon doit être remplacé ?

Il est recommandé de remplacer le filtre à charbon tous les 6 mois, ou plus fréquemment si la hotte est utilisée intensément. Si vous remarquez une odeur persistante, il est temps de le changer.

La hotte fait un bruit anormal, que faire ?

Un bruit anormal peut être causé par des filtres sales ou un objet bloqué dans le ventilateur. Vérifiez et nettoyez les filtres, et assurez-vous qu'aucun objet ne gêne le fonctionnement du ventilateur.

Puis-je utiliser la hotte sans évacuation vers l'extérieur ?

Oui, la hotte ASKO CC4527S peut fonctionner en mode recyclage avec un filtre à charbon, ce qui permet de purifier l'air sans évacuation extérieure.

Où puis-je trouver des pièces de rechange pour ma hotte ?

Vous pouvez commander des pièces de rechange directement auprès du service client ASKO ou sur des sites de vente en ligne spécialisés dans les pièces d'électroménager.

Comment puis-je obtenir de l'aide si je rencontre des problèmes techniques ?

Pour toute assistance technique, veuillez contacter le service client ASKO ou consulter le site Web d'ASKO pour des ressources supplémentaires et des instructions spécifiques.

MODE D'EMPLOI CC4527S ASKO

Pictograms used - Pictogrammes utilisés:

Important information - Important à savoir

Tip - Conseil

ASKO

CONTENT

Your built in unit

Description	4
Introduction	4

Use

Controls

5

Maintenance

Cleaning

7

Elimination des filtrres

Remplacement des filtres a charbon 8

Changement d'ampoules 8

Installation

Généralités

9

Connexion 10

Montage de la hotte cheminée 11

Mise au rebut de l'appareil et de I'emballage 13

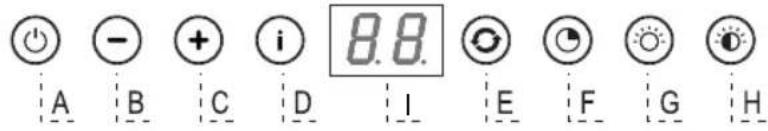

Description

A Allumage/extinction du ventilateur
B Diminution de la capacité d'aspiration
C Augmentation de la capacité d'aspiration
D Position de début maximal
E Fonction Air propre/témoins des filtres
F Fonction Minuterie
G Allumage/extinction de I'éclairage
H Baisser l'éclairage

I Affichage à l'écran

Introduction

Ce mode d'emploi offre une vue d'ensemble rapide de toutes les fonctions de l'appareil. Il contient des informations relatives aux consignes de sécurité et à l'entretien de l'appareil.

Conserve ce mode d'emploi et le guide d'installation.
Ils peuvent être utiles aux futurs utilisateurs de l'appareil.

Déclaration de conformité

Nous déclarons que nos produits répondent aux directives européennes applicables, décisions et règlements et les exigences enumeratedes dans les normes de referencia.

Veuillez tire les consignes de sécurité fournies séparément avant la première utilisation de l'ordinateil!

UTILISATION

Commande

Mise en marche/arrêt du ventilateur

• Mettez le ventilateur en marche à l'aide de l'interrupteur (A) et désisissez le débit d'aspiration souhaïte avec les touches « B » et « C ».

L'écran « I » indique la position chosesie.

• La touche « D » enclenché le débit maximal.

L'écran « I » affiche « HI »

Après 6 minutes, le débit revient automatiquement à la position antérieure au débit maximal.

Allumer et teinde l'éclairage

• Allumez et éteignez l'éclairage avec la touche « G ».

Baisser l'éclairage

• Baissez l'éclairage grâce à la touche « H »,

La puissance de l'éclairage varie entre maximum et minimum.

Fonction Air propre :

La fonction Air propre vous permet de renouveler l'air dans la cuisine pendant 24 heures au maximum.

Assurez-vous que la hote soit eteinte.
- Appuyez sur la touche d'Air propre « E »

La hotte revient automatiquement sur le débit d'aspiration le plus faible pendant 10 minutes chaque heures. L'écran affiche « 24 » et le témoin en-dessous à droite clignote.

Activer la minuterie

• Mettez en marche la hotte grâce à la touche « A »
• Réglez la puissance d'aspiration grâce aux touches « B » et « C »
• Appuyez sur la touche de la minuterie « F »

La hotte se coupe automatiquement après 30 minutes. Désactive la fonction de minuterie en appuyant encore une fois sur la touche « F » ou en éteignant la hotte à l'aide de la touche « A ». L'écran indique à nouveau le début utilisé et le temps restant.

Témoin du filtré àGRAISSES

Après 100 heures de fonctionnement, le témoin du filtré indique « FF » dans l'écran.

Nettoyez les filtres a graisses.
- Réinitialisez le témoin du filtré. Lorsque la hotte est étente, maintenez enforcé 3 secondes la touche « E » jusqu'à ce que le témoin du filtré s'éteigne.

Témoin du filtré au charbon de bois

Après 200 heures de fonctionnement, le témoin du filtré indique « EF » dans l'écran.

• Remplacez les filtrres au charbon.
• Réinitialisez le témoin du filtré. Lorsque la hotte est étente, maintenez enforcé 3 secondes la touche « E » jusqu'à ce que le témoin du filtré s'éteigne.

Nettoyage

Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevantla prise ou en coupant l'interrupteur général de I'habitation.

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres àGRAisse).

Ne pas utiliser de produit contenant des abrasifs. Ne pas utiliser d'alcool!

Attention! Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du contrôle.

La responsabilité du constructeur ne peut enaucun cas etre engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité precedemment mentionnées.

Hotte

Vous pouvez nettoyer la hotte à l'eau savonneuse et une serviette douce, puis rincer à l'eau claire. Ne pas utiliser de produits d'entretien abrasifs. Frotter la peinture laquée de votre hotte avec de la cire pour qu'elle conserve sa beauté.

Hottes a cheminée en acier inoxydable

Ne pas nettoyer la cheminée avec une éponge à récurer ou avec des produits abrasifs. Frotter la cheminée en acier inoxydable avec un nettoyant pour acier inoxydable.

Filtres métalliques

Le filtré doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Placez les filtres en mettant les ouvertures vers le bas dans le lave-vaisselle pour permettre à l'eau de s'écouler. Les produits d'entretien donnent aux filtres en aluminium une couleur terne. Cela est tout à fait normal.

Filtres

Elimination des filtrés

Coupt! Débrancher la fiche de prise de courant oumettre le disjoncteur en position d'interruption du courant. Ouvrez le panneau et enlevez le filtré, en tirant sur la poignée prévue à cet effet.

Filtres à charbon

Remplacement des filtres à charbon

Vous doivent utiliser le filtré à charbon lorsque la hotte n'est raccordée àaucun conduit.

Placez le filtré à charbon

1. Ouvrez le panneau.
2. Enlevez les filtres àGRAISSE.
3. Fixez le filtré à charbon en l'insérant dans le compartment à filtré (D).
4. Placez les filtres àGRAISE.

Remarque :

• Le charbon de bois activé sature après une utilisation plus ou moins prolongée, selon le type de cuisson et la fréquence de nettoyage du filtré àGRAISSÉ.
• Dans tous les cas, le filtré à charbon doit, cependant, être replacé au moins tous les 4 mois.
• Les filtres à charbon actif ne sont pas lavables et donc pas réutilisables. Le charbon actif sature est polluant, donc remplacez le filtré à temps.

Éclairage

Changement d'ampoules

Les commandes LED défectueuses doivent être remplacées par un installateur professionnel.

Généralités

Le raccordement électrique de cet apparéil doit être effectué par un installateur/agréé, qui connait et applique les normes de sécurité en vigueur. Cet apparéil est conformément aux directives Européens.

Important:

• La distance entre le point le plus bas de la hotte aspirante et la plaque de cuisson doit être d'au moins 65 cm. Sur les taques de cuisson électriques, céramique ou à induction, cette distance doit être d'au moins 55 cm.
• Si la hotte est raccordée à un conduit d'évacuation existant, aucun autre apparéil electroménager ne doit être raccordé au même conduit (exemples : chauffe-eau, poèle).
• Ne pas oublier les règlements locaux en vigueur concernant l'aération des apparèils à gaz.
• Un conduit d'évacuation court et un nombre limite de couces assurent un meilleur fonctionnement de la hotte.
• Avant de commencer àPERcer,assurez vous qu'il ne passé pas de conduites à l'endetroit choisi.
• Le tuyau de connexion a un diamètre de 120 ou de 150 mm. Il est conseilé d'utiliser aussi ces diamètres pour le tube de connexion.
• Le matériel d'installation livre avec la hotte en question, est approprié pour des murs en béton renforcé et en briques. Certains types de murs demanderont des chevilles et des vis spéciales.

Raccordement électrique

Cet apparéil est construit en classe I, par conséquent, il doit être raccordé à la prise de terre.

Il faut s'assurer que la tension du réseau correspond à la valeur indiquée à la plaque signalétique de la hotte. La connection avec le réseau électrique doit être exécutée comme suit:

BRUN = Phase L

BLEU = Phase N

JAUNE/VERT = Terre

Dans l'opération de raccordement électrique s'assurer que la prise de courant est munie d'une connexion à la terre.

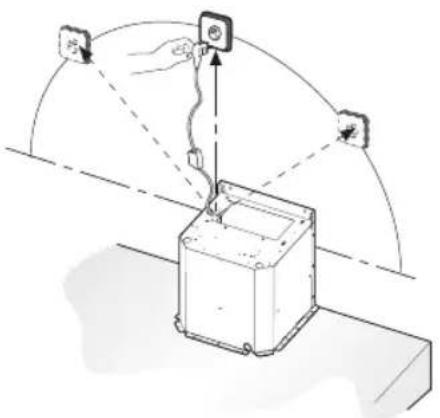

Cette hotte aspirante est équipée d'une fiche de raccordement. Installez la hotte de manière à ce que la prise soit accessible.

Attention:

Pour le branchement fixe, veillez à ce que le cable d'alimentation soit muni d'un interrupteur omnipolaire avec une distance de contact d'au moins 3 mm.

max. 100mm

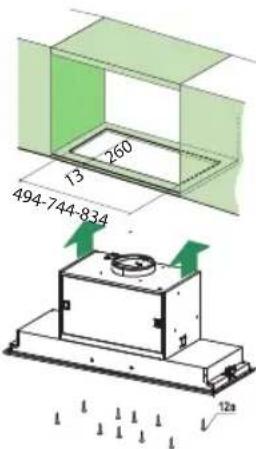

Montage

Ouvrez le panneau.

• Enlevez le filtré àGRAisses.
• Detached le connecteur de la commande.

• Déposez le chassin en enlevant les 6 vis (2 à gauche, 2 à droite, 2 à avant).

• Découpez une ouverture dans la partie inférieure de l'armoire (à au moins 650 mm d'une plaque de cuisson). Rêférez-vous pour cela au plan cote!
  Fixez l'appareil à l'aide des 10 vis fournies (12a).
• Replacez le chassin.
  Raccordez le connecteur de la commande.
• Mettez le filtré àGRAISSES en place et refermez le panneau.

SPECIFICATIONS TECHNIQUES

082082

Modèle CC4527S CC4727S CC49	CC4527S	CC4727S	CC4927S	CC41227S
Type / Approbation	Intégrée à votre apparell 4000	Intégrée à votre apparell 4000	Intégrée à votre apparell 4000	Intégrée à votre apparell 4000
Commande	Boutons poussoirs électroniques	Boutons poussoirs électroniques	Boutons poussoirs électroniques	Boutons poussoirs électroniques
Largeur (cm)				611687725
Alimentation	220~240 V / 50 Hz 220°	240 V / 50 Hz 220~240 V / 50 Hz 220~240 V / 50 Hz
Pulsance (W) 082
Pulsance moteur (W)			072 072072	072
Éclairage (W)	2 x LED 5.0 W	2 x LED 5.0 W	2 x LED 5.0 W	2 x LED 5.0 W
Niveau 1	340 m³/h, 55 dB(A), 420 Pa	340 m³/h, 55 dB(A), 420 Pa	340 m³/h, 55 dB(A), 420 Pa	340 m³/h, 55 dB(A), 420 Pa
débit d'air, niveau sonore, pression
Niveau 2	505 m³/h, 60 dB(A), 490 Pa	505 m³/h, 60 dB(A), 490 Pa	505 m³/h, 60 dB(A), 490 Pa	505 m³/h, 60 dB(A), 490 Pa
débit d'air, niveau sonore, pression
Niveau 3	610 m³/h, 64 dB(A), 550 Pa	610 m³/h, 64 dB(A), 550 Pa	610 m³/h, 64 dB(A), 550 Pa	610 m³/h, 64 dB(A), 550 Pa
débit d'air, niveau sonore, pression
Niveau 4	670 m³/h, 67 dB(A), 580 Pa	670 m³/h, 67 dB(A), 580 Pa	670 m³/h, 67 dB(A), 580 Pa	670 m³/h, 67 dB(A), 580 Pa
débit d'air, niveau sonore, pression

Mise au rebut

Mise au rebut de l'appareil et de I'emballage

Des matériaux solides ont ete utilisés pour fabriquer cet apparéil.

Evacuez ces matériaux correctement et conformément aux dispositions administratives. Les autorités de votre pays pourront vous fournir des informations à ce sujet.

L'emballage de l'appareil est recyclable. Pour l'emballage, il peut etre fait usage :

• de carton;
• de film polyéthylène (PE);
• de polystyrene exempt de CFC (mousse dure PS).

Ces matériaux doivent être mis au rebut de manière responsable et conforme aux dispositions gouvernementales.

Pour rappeler l'obligation de traiter séparément les-appareils electroménagers, a été apposé sur le produit un symbole représentant un conteneur à ordures barré d'une croix. Cela signifie qu'à l'issue de sa durée de vie, l'appareil ne peut être mis au rebut avec les déchets menagers classiques. L'appareil doit être déposé dans un centre de collecte sélective de déchets prévu par l'administration communale ou dans un point de vente fournissant ce service.

Le traitement séparé d'un apparéil electroménager permet d'éviter, pour l'environne ment et la santé, les retombées négatives qui pouraient découvert d'un traitement incorrect et permet de récapérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources.

Déclaration de conformité

Nous déclarons que nos produits satisfont aux Directives, Mesures et Règlements européens en vigueur ainsi qu'aux exigences qui sont mentionnées dans les normes auxquelles il est fait référence.
