PHDS 10230V - Perceuse TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à percussion
Marque	Trotec
Modèle	PHDS 10230V (PHDS 10-230V)
Alimentation	230 V / 50 Hz
Puissance absorbée	650 W
Régime à vide	50 à 3000 min⁻¹
Fréquence de frappe	800 à 48000 min⁻¹
Couple max.	7,5 Nm
Plage de serrage du mandrin	max. 13 mm
Diamètre de perçage max. (bois)	30 mm
Diamètre de perçage max. (métal)	10 mm
Diamètre de perçage max. (maçonnerie/brique)	13 mm
Poids	2 kg
Classe de protection	II / ☐
Fonctions principales	Perçage, perçage avec percussion, vissage/dévissage
Caractéristiques supplémentaires	Mandrin à serrage rapide avec blocage (Lock), poignée supplémentaire réglable à 360°, butée de profondeur, variateur de vitesse, marche continue, sélecteur de sens de rotation
Entretien et nettoyage	Nettoyer avec un chiffon humide doux ; ne pas plonger dans l'eau ; ne pas utiliser de solvants ; sécher après nettoyage ; éliminer la poussière des orifices d'aération
Sécurité	Double isolation, protection contre les surcharges, arrêt d'urgence par débranchement, nécessité de porter EPI (lunettes, gants, casque, protection auditive, masque)
Pièces détachées et réparabilité	Réparation uniquement par un spécialiste qualifié ; utiliser des pièces de rechange Trotec d'origine ; accessoires disponibles : sets de mèches (béton, bois, métal), set d'embouts de visseuse
Informations générales	Livrée avec mallette de transport, 3 mèches, poignée supplémentaire, butée de profondeur et mode d'emploi ; déclaration de conformité disponible en ligne

FOIRE AUX QUESTIONS - PHDS 10230V TROTEC

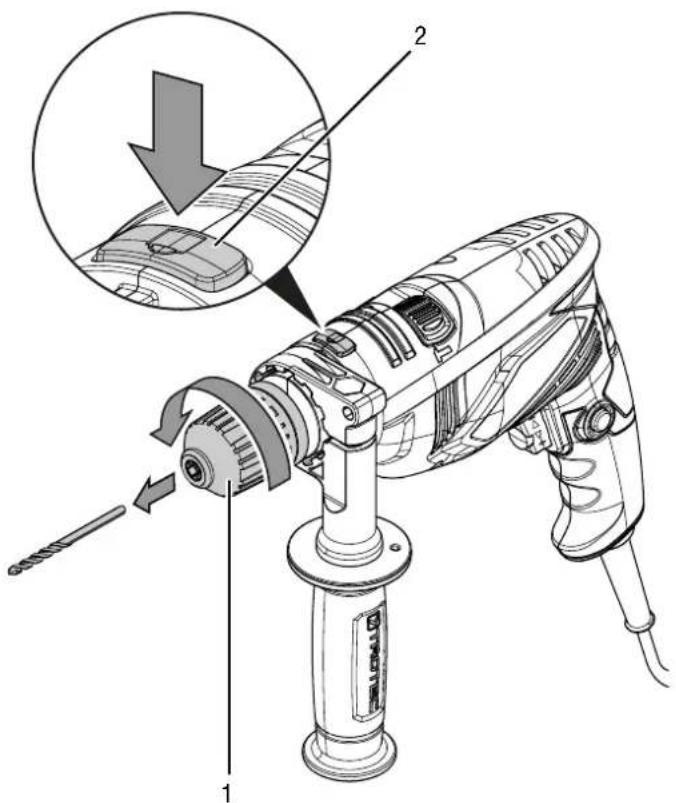

Comment changer le foret sur la perceuse PHDS 10230V ?

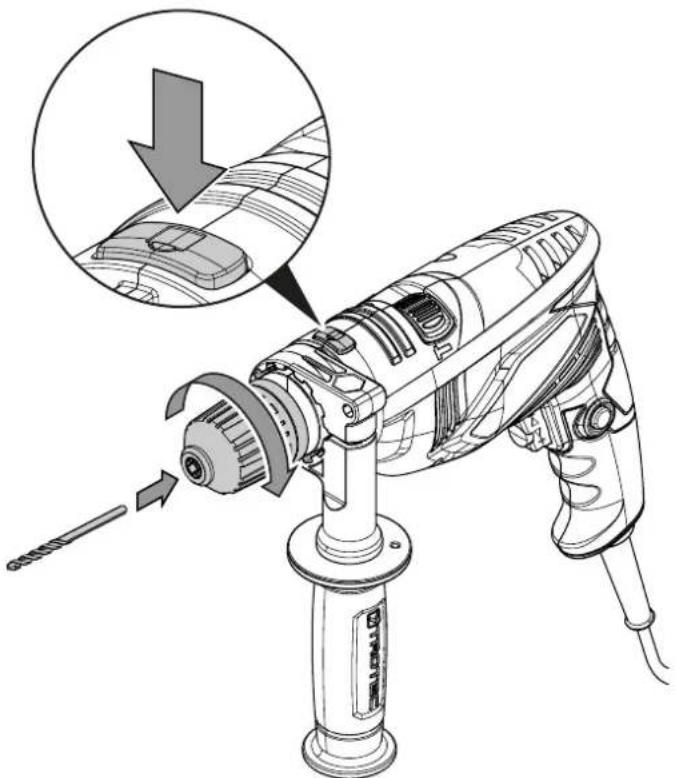

Avant toute intervention, débranchez l'appareil. Appuyez sur la touche Lock (2) et maintenez-la enfoncée, puis tournez le mandrin (1) pour l'ouvrir. Insérez la mèche, puis appuyez à nouveau sur Lock et tournez le mandrin pour serrer. Relâchez la touche. Vérifiez que la mèche est bien fixée.

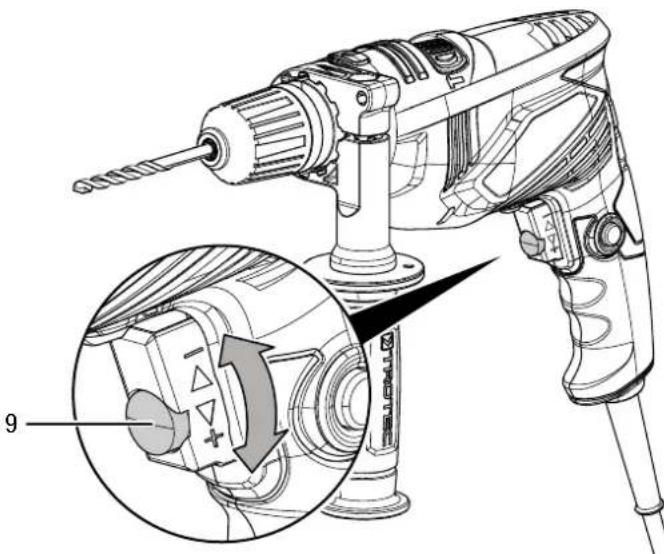

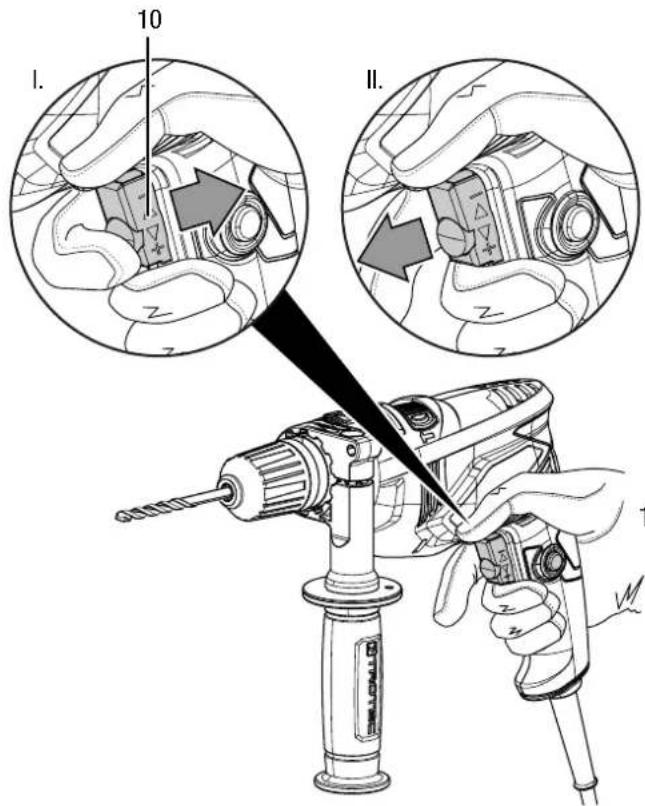

Comment régler la vitesse de rotation ?

La vitesse est contrôlée par la pression sur l'interrupteur marche/arrêt (10). Pour une présélection, tournez la molette (9) vers + pour augmenter ou vers - pour diminuer le régime. Le régime effectif est limité par le réglage de la molette.

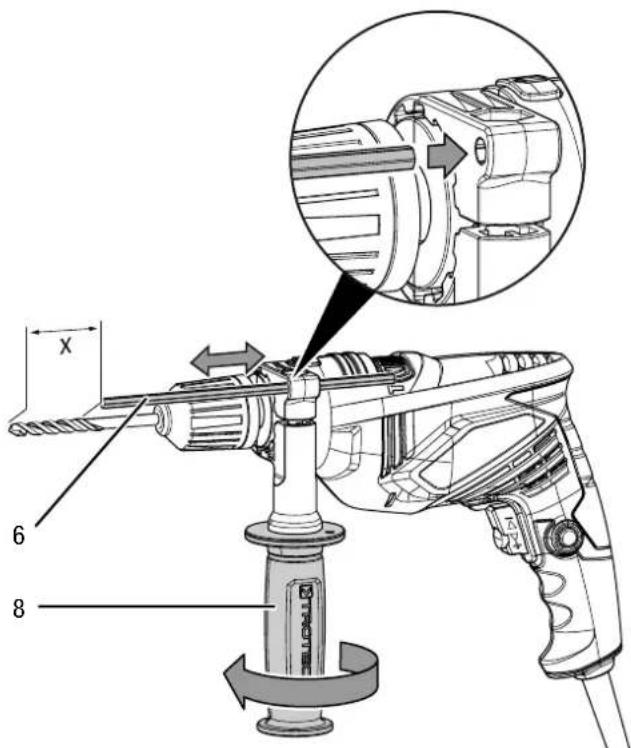

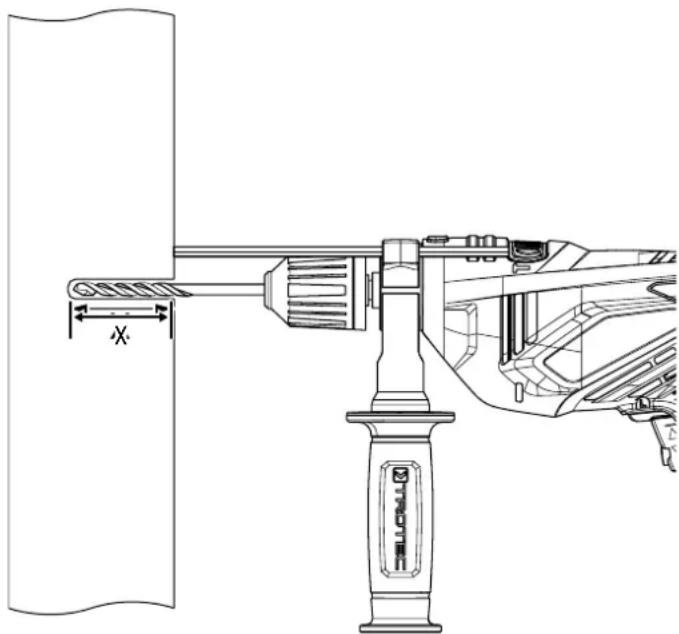

Comment utiliser la butée de profondeur ?

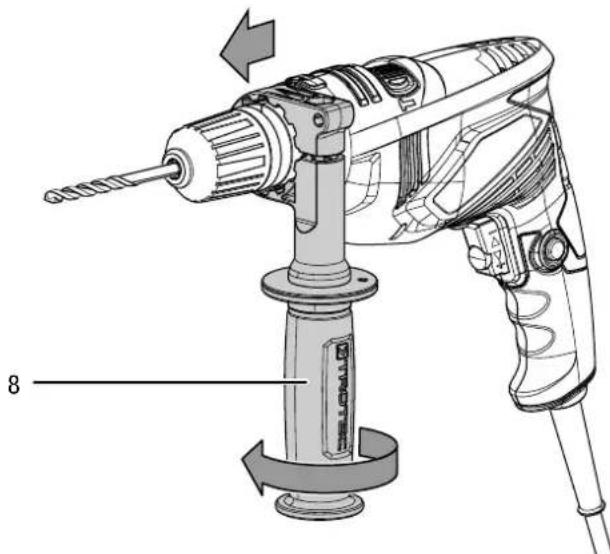

Desserrez la poignée supplémentaire (8), placez la butée de profondeur (6) avec les dents orientées vers l'appareil, réglez la profondeur souhaitée, puis resserrez la poignée. Cela garantit une profondeur de perçage précise.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours des lunettes de protection, un casque antibruit, un masque antipoussière, des gants et des chaussures de sécurité. Assurez-vous que la zone de travail est propre et bien éclairée. Ne travaillez pas en atmosphère explosive. Débranchez l'appareil avant tout réglage ou entretien.

Comment entretenir la perceuse ?

Nettoyez l'appareil avec un chiffon humide doux et non pelucheux. Ne plongez jamais l'appareil dans l'eau. Éliminez la poussière des orifices d'aération pour éviter la surchauffe. Ne lubrifiez pas l'appareil. Les réparations internes doivent être effectuées par un professionnel.

Que faire si la perceuse ne démarre pas ?

Vérifiez le raccordement secteur, le câble d'alimentation et la prise. Contrôlez le fusible ou le disjoncteur. Si l'appareil est endommagé, n'essayez pas de le réparer vous-même ; contactez un service après-vente agréé. Attendez au moins 10 minutes avant de réessayer.

Quels matériaux peut-on percer avec la PHDS 10230V ?

Cette perceuse à percussion permet de percer le bois (jusqu'à 30 mm), le métal (10 mm), le plastique, la céramique, la maçonnerie et la brique (13 mm avec percussion). Elle n'est pas adaptée pour la pierre naturelle.

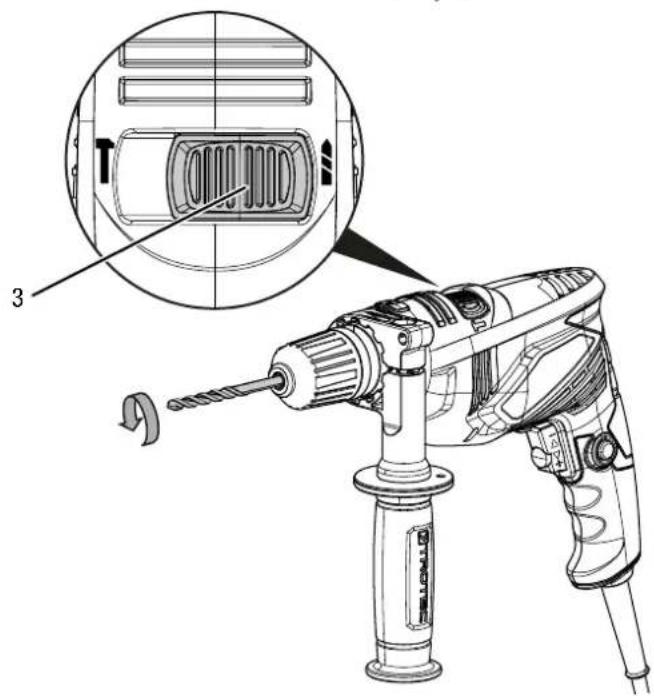

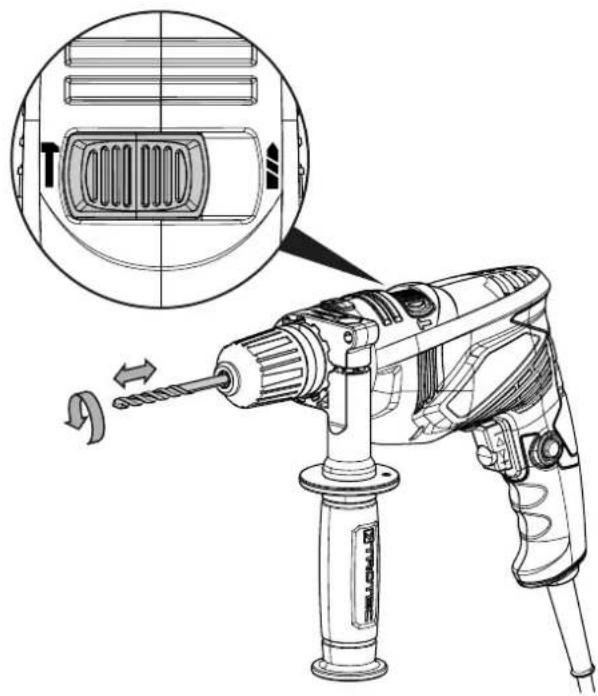

Comment activer le mode percussion ?

Assurez-vous que l'appareil est à l'arrêt. Placez le sélecteur de fonction (3) sur la position avec le symbole du marteau (percussion). Ce mode est destiné au perçage dans la maçonnerie, la brique et la pierre. Ne l'utilisez pas pour le vissage.

Quels accessoires sont disponibles ?

Trotec propose des sets de mèches pour béton/brique, bois et métal (HSS), ainsi qu'un set d'embouts de visseuse. Utilisez uniquement des accessoires recommandés dans la notice pour éviter les risques de blessure.

Comment ranger et transporter la perceuse ?

Après utilisation, débranchez l'appareil, laissez-le refroidir, retirez l'outil et nettoyez-le. Rangez-le dans la mallette de transport fournie, dans un endroit sec, à l'abri du gel et de la chaleur (température inférieure à 45 °C), et protégé de la poussière et du soleil.

MODE D'EMPLOI PHDS 10230V TROTEC

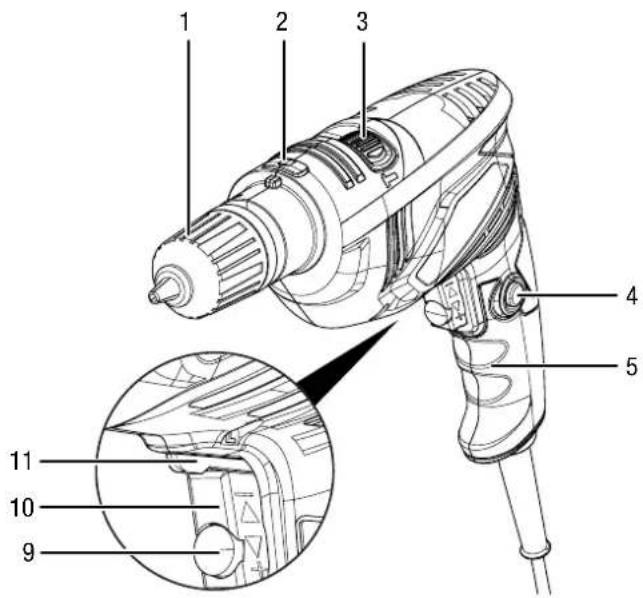

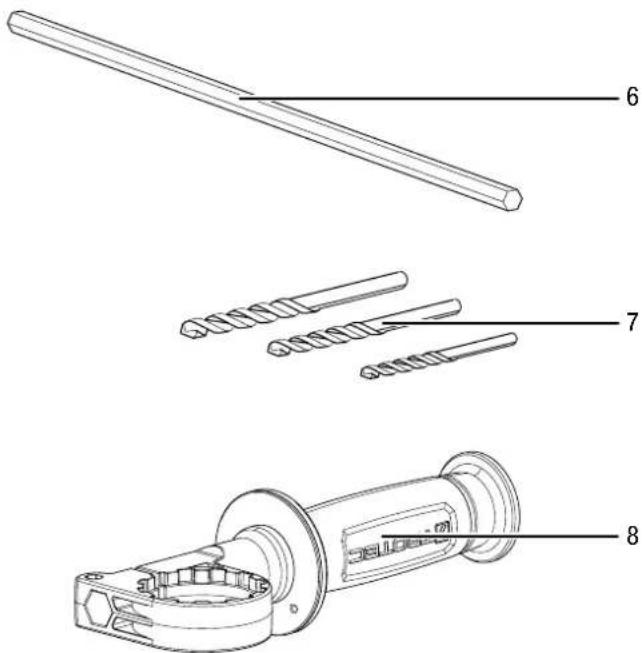

Informations sur I'appareil 8

Transport et stockage 10

Mise en service. 10

Utilisation. 13

Défauts et pannes 17

Entretien. 18

Élimination des déchets 19

Déclaration de conformité 19

Remarques concernant la notice

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement de surface chaude

Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter la notice d'instructions.

Porter un casque

Ce symbole indique la nécessite de porter un casque.

Porter un casque antibruit

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un casque antibruit.

Porter des lunettes de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser une protection pour les yeux.

Porter un masque de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un masque de protection.

Porter des vêtements de sécurité

Ce symbole indique la nécessite de porter des vêtements de protection.

Porter des gants de protection

Ce symbole indique la nécessite de porter des gants de protection.

Porter des chaussures de sécurité

Ce symbole indique la nécessite de porter des chaussures de sécurité.

Voussoupiezélecharger la derniere version de la notice d'instructions et la déclaration de conformité UE sur le lien suivant:

PHDS 10-230V

Consignes generales de sécurité pour les outils ELECTriques

Avertissement

Lisez toutes les mises en garde de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet outil electroportatif.

Le non-respect des instructions suivantes risque de causer une électrocution, de provoquer un incendie ou de donner lieu à des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Le terme outil électrique utilisé dans les consignes de sécurité se rapporte aux outils électriques utilisés sur secteur (avec un cable électrique) et aux outils électriques sans fil (sans cable électrique).

Avertissements de sécurité généraux pour les outils - Sécurité de la zone de travail

• Veillez à ce que la zone de travail soit propre et bien éclairée. Le désordre et une luminosité insuffisante sont propices aux accidents.
• Ne faites pas fonctionner les outils électriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produits des étincelles qui peuvent enflammer les poussières ou les fumées.
• Maintenez les enfants et les personnes représentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Avertissements de sécurité généraux pour les outils électriques - Sécurité électrique

• La fiche de l'outil électrique doit être adaptée à la prise. Ne modifies jamais la fiche de chaque façon que ce soit. N'utilise pas de fiche adaptateur avec des outils reliés à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque de chocoléctrique.
• Evitez tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs. Il existe un risque accru de chic électrique si votre corps est relié à la terre.

• N'exposez pas les outils à la pluie ou à l'humidité. La pénétration d'eau à l'intérieur d'un outil électrique accentue le risque d'électrocution.

• N'utilisez jamais le cordon d'alimentation pour porter, accrocher ou débrancher l'outil. Maintenez le cordon d'alimentation à l'écart de la chaleur, de l'huile, d'arêtes vives ou de pieces mobiles. Des cordons d'alimentation endommages ou emmèlés augmentent le risque d'électrocution.

• Dans le cadre d'une utilisation de l'outil en extérieur, utilisez uniquement des rallonges adaptées à l'utilisation extérieure. L'utilisation d'une rallonge adaptée à l'utilisation extérieure réduit le risque de chocolélectrique.
• Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas etre evitee,utilisez un disjoncteur differentiel.L'utilisation d'un disjoncteur differentiel reduit le risque de chic electrique.
• Tenez l'appareil aux endroits de la poignée qui sont isolés lorsqu vous effectuez des travaux au cours desquels la vis pourrait toucher le cable électrique ou des fils ELECTriques non apparents. Le contact de la vis avec une ligne conductrice d'électricité risque demettre sous tension les parties métalliques de l'outil et de provoquer un choc électrique.

Avertissements de sécurité généraux pour les outils électriques - Sécurité des personnes

• Restez vigilant, regardez ce que vous étés en train de faire et faites preuve de bon sens lors de l'utilisation de l'outil. N'utilise pas d'outils électriques lorsque vous étés fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention au cours de l'utilisation d'un outil électrique peut entraîner des blessures graves.

Utilisez un équipement de protection individuelle et portez toujours des lunettes de

protection. Les équipements de protection individuelle, tels que les masques antipoussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques, en fonction du type d'outil utilisé, réduisent le risque de blessures.

• Évitez toute mise en marche intempéstive. Assurez-vous que l'outil est arrêté avant de le brancher sur le secteur ou de raccorder la batterie, de le prendre en main ou de le transporter. Porter les outils avec le doigt sur l'interrupteur ou brancher un outil électrique alors qu'il est en marche est une source d'accidents.

• Retirez toute clé de réglage avant demettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut entraîner des blessures.

• Veillez à ne pas vous tener de façon anormale. Adoptez une position stable et gardez toujours l'équilibre. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

• Habillez-vous de manière adaptée. Ne portez pas de vêtements amples ou de bijoux. Gardez cheveux et vêtements à distance des pieces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prend dans des éléments en mouvement.
• S'il est possible de monter des dispositifs d'aspiration et de récapération des poussières, assurez-vous qu'ils sont bien raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration des poussières peut réduire les risques dus aux poussières.
• Ne vous croyez pas faussement en sécurité et n'ignorez pas les consignes de sécurité concernant les outils électriques sous prétexte que vous maïrisez l'appareil. Toute néligence peut entrainer de graves blessures en une fraction de seconde.

Avertissements de sécurité généraux pour les outils électriques - Utilisation et entretien de l'outil

• Faites attention à ne pas surcharger l'outil. Utilisez l'outil prévu pour l'application concernée. L'outil adapté vous permettra de很好地 réaliser le travail et de manière plus sure, conformément à la puissance pour laquelle il a été construit.
• N'utilisez pas d'outils ELECTriques dont l'interrupteur est défectueux. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et doit être réparé.
• Debranche la fiche de la prise de courant et/ou retirez la batterie amovible avant d'effectuer des réglages, de changer d'outils de travail ou de ranger l'appareil. Ces mesures de sécurité réduisent le risque de mise en marche accidentelle de l'outil.
• Conserve les outils non utilisés hors de portée des enfants. Ne permette pas aux personnes qui ne sont pas familiarisées avec l'outil électrique ou qui n'ont pas lu ces consignes de l'utiliser. Les outils ELECTriques sont dangereux s'ils sont utilisés par des novices.

• Entretenez bien les outils electriques et les outils insérables. Vérifiez qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pieces cassées ou toute autre irregularité pouvant affecter le fonctionnement de l'outil. En cas de dommages, faites réparer l'outil electrique avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.

• Affütez et nettoyez les outils permettant de couper. Les outils de coupe dotés de pieces coupantes tranchantes correctement entretenues sont moins susceptibles de bloquer et sont plus facies à contrôler.

• Utilisez l'outil électrique, les outils insérables, etc. conformément à ces instructions. Tenez compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles précues peut donner lieu à des situations dangereuses.
• Maintenez les poignées et les surfaces de préhension séches, propres et exemples d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité en cas de situation imprévue.

Avertissements de sécurité généraux pour les outils électriques - Maintenance et entretien

• Ne faites réparer l'outil que par un spécialiste qualifié et seulement avec des pieces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.

Consignes de sécurité spécifiques aux perceuses à percussion

Portez des lunettes et un masque respiratoire de protection si vous travailliez sur des matériaux qui pouraient contir des matières dangereuses pour la santé (par ex. amiente).

Lorsque vous effectuez des travaux de perçage avec percussion, portez une protection auditive. Le bruit peut avoir des effets néfastes pouvant aller jusqu'à la perte de l'ouie.

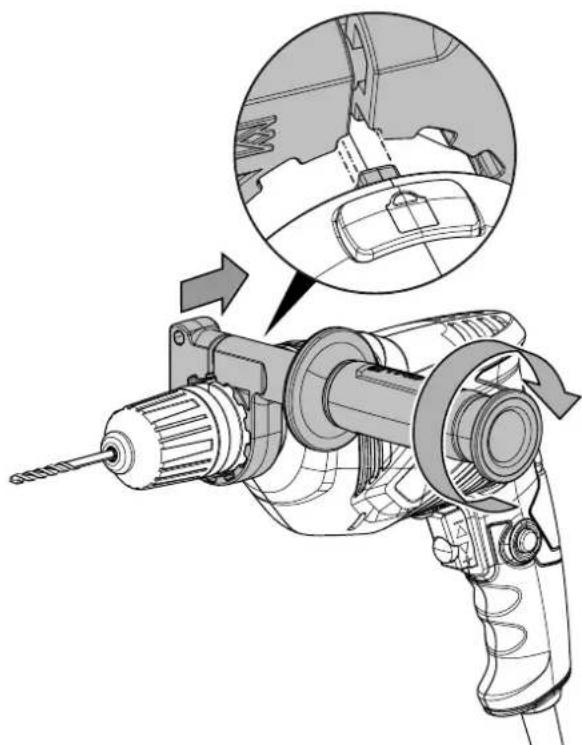

• Utilisez la poignée supplémentaire. Un manque de contrôle peut entrainer des blessures.
• Tenez l'appareil aux endroits isolés des poignées lorsque vous effectuez des travaux au cours desquels l'otil peut toucher un cable électrique ou des fils ELECTriques non apparents. Tout contact avec une ligne sous tension risque demettre également sous tension les parties metalliques de l'otil et de provoquer une électrocution.

• Utilisez un détector adapté pour repérer les conduites d'alimentation non apparentes ou consultez le distributeur d'électricité local. Tout contact avec une conduite électricque peut provoquer un incendie ou une électrocution. Tout dommage causé sur une conduite de gaz peut provoquer une explosion. Le perçage d'une conduite d'eau peut provoquer des dégats matériels ou causer une électrocution.

• Les vibrations risquent d'être néfastes au système main-bras. Réduisez au maximum la durée des vibrations.

• Pendant le travail, tenez l'outil electroportatif fermement à deux mains. Assurez-vous de la stabilité de votre position. Le guidage de l'outil electroportatif à deux mains est plus sur.
• Sécurisez la piece à usiner. Il est plus prudent de maintainir une piece au moyen d'un dispositif de fixation ou d'un étau qu'avec la main.

Protégéz-vous, ainsi que les personnes alentour, contre les blessures que pourrait provoquer la projection d'éclats.

Portez un casque, des lunettes de protection, un masque à poussière et des chaussures de sécurité. Au besoin, mettez en place des cloisons de séparation comme protection contre les éclats.

• Avant de commencer les travaux, vérifie toujours que l'outil soit parfaitement fixé dans le mandrin. Un outil mal fixé risque, au moment de la mise en marche, d'être projeté hors de l'appareil electroportatif et de provoquer des blessures.
• Avant demettre en marche I'outil electroportatif, assurez-vous que I'outil insere peut tourner librement. Si I'outil insere est bloqué, la force elevée qui apparait au moment de la mise en marche risque de produit des secousses violentes et I'appareil peut partir sur le cote.
• Éteignez immidiatement l'outil electroportatif en cas de blocage de l'outil inséré. L'outil electroportatif risque de produit des secousses brutes dues à la puissance déployée.
• Contrôlez régulierement que le mandrin n'est ni usé ni endommagé.
• Ne démarrez un outil electroportatif à percussion que lorsqu'il est pressé contre quelles chose (mur, plafond, etc.).
• Attende z'arrêt complet de l'outil electroportatif avant de le poser.
  Le travail sur le métal entraine des vols d'étincelles. Veillez à ce que personne ne soit mis en danger et qu'aucun matériel inflammable ne se trouve à proximé de la zone de travail. Risque d'incendie!
• Évitez de percer à travers des peintures contenant du plomb ou d'autres matériaux toxiques.

• Faites toujours passer le cordon secteur derrière l'appareil.

• Veuillez à ce que les fentes d'airation ne soient pas couvertes pendant le fonctionnement. N'introduisez aucun objet dans les fentes d'airation.

• L'appareil doit toujours être propre, sec et exempt d'huile et de graisse.

Consignes de sécurité liées à l'utilisation de forets longs

• Ne travailliez enaucun cas à un régime supérieur au régime maximum autorisé pour le foret. Aux régimes élevés,le foret peut se courber légèrement lorsqu'il n'est pas en contact avec la piece a usiner et tourne librement. Cela peut entraîner un risque de blessures.
• Commencer toujours à percier à un régime peu élevé et en mettant le foret en contact avec la piece. Aux régimes élevés, le foret peut se courber légèrement lorsqu'il n'est pas en contact avec la piece à usiner et tourne librement. Cela peut composer un risque de blessures.
• N'exercez pas de pression exagérée, et n'exercez de pression que dans le sens longitudinal. Les forets peuvent se courber et risquer ainsi de se casser ou d'entrainer une perte de contrôle, ce qui peut entraîner un risque de blessures.

Utilisation conforme

Employez le PHDS 10-230V uniquement

• pour visser et dévisser les vis,
• pour percer dans le bois, le plastique, la céramique et le métal,
• pour percer avec percussion dans la maconnerie, la brique et la pierre,

en respectant les données techniques (voir manuel d'utilisation).
Nous recommendons d'utiliser l'outil electroportatif avec les accessoires d'origine de Trotec.

Utilisations non conformes prévisibles

L'appareil n'est pas conscience pour pincer dans la pierre naturelle. Toute'utilisation autre que celle qui est désrite au chapitre « Utilisation conforme » est considérée comme une'utilisation non conforme raisonnablement prévisible.

Qualification du personnel

Toute personne utilisant le present appareil doit :

• avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.

Symboles sur I'appareil

Symboles Signification

Le symbole appose sur l'appareil rappelle qu'il est interdit d'actionner le blocage de broche pendant le fonctionnement. Toute action sur le blocage de broche durant le fonctionnement peut endommager le moteur et/ou le réducteur.

Équipement personnel de protection

Portez un casque.

Vous protégéz ainsi votre tête des éclats qui peuvent se détacher, tomber ou être projétés en risquant de provoquer des blessures.

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Portez des lunettes de protection.

Vous protégéz ainsi vos yeux des éclats qui peuvent se détacher, tomber ou être projétés en risquant de provoquer des blessures.

Portez un masque de protection.

Vous evitez ainsidere respirer les poussieres nocives qui risquent d'être produites au cours des travaux.

Portez des gants de protection.

Vous protegez ainsi vos mains contre les brulures, I'ecrasement et les ecorchures.

Portez des vêtements de protection moulants.

Ainsi, vous vous protégEZ contre le risque de vêtements pris dans une piece en rotation.

Portez des chaussures de sécurité.

Vous protégéz ainsi vos pieds des éclats qui peuvent se détacher, tomber ou être projétés en risquant de provoquer des blessures.

Risques résiduels

Avertissement relat à la tension électrique

Électrocution provoquee par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous détectez des endommagements.

N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant toute intervention sur l'appareil.

Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la pénétration de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boitier.

Avertissement de surface chaude

L'outil inséré peut rester brûlant après l'utilisation. Il existe un risque de brûlure au contact de l'outil.

Ne touchez pas l'outil inséré à mains nues.

Portez des gants de protection.

Avertissement

Poussière toxique !

Les poussières nocives ou toxiques générées lors des travaux représentant un danger pour la santé de l'opérateur ou des personnes se trouvant à proximité.

Portez des lunettes de protection et un masque antipoussière.

Avertissement

Ne travailliez pas sur un matériel contenant de l'amiente.

L'amiente est considere comme cancérigène.

Avertissement

Assurez-vous de ne toucher aucune ligne électrique et aucune conduite de gaz ou d'eau lorsque vous travailliez avec un outil électrique.

Eventuellement, contrôle les murs avec un détector de conduites avant de percer ou d'ouvir une paroi.

Avertissement

Risque de blessures provoquées par des pieces projétées dans l'air ou par des embouts d'outils rompus.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences relatives à la qualification du personnel!

Avertissement

L'appareil n'était pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

Avertissement

Le porte-outil doit être bien bloqué avant la mise en marche de l'appareil, un outil inséré mal fixé risque d'être éjecté d'une manière incontrolée lors du démarrage de l'appareil.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuee de manière erronee.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entreposage de l'appareil.

Remarque

Ne changez le sens de rotation que lorsque l'appareil est à l'arrêt. Vous risquez sinon d'endommager ce dernier.

Remarque

N'actionnez la touche Lock que lorsque I'appareil est à l'arrêt. Vous risquez sinon d'endommager ce dernier.

Remarque

N'actionnez le selector de fonction que lorsque I'appareil est à l'arrêt. Vous risquez sinon d'endommager ce dernier.

Comportement en cas d'urgence

1. Éteignez l'appareil.
2. En cas d'urgence, coupez immidiatement l'alimentation électrique de l'appareil. Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
3. Ne rebranchez jamais un apparéil endommagé.

Informations sur l'appareil

Description de l'appareil

La perceuse à percussion PHDS 10-230V est dotée d'une fonction percage et d'une fonction percage avec percussion.

Un sélecteur de fonction permet de passer simplement d'une fonction à l'autre.

La régulation continue de la frappe et du régime permet d'adapter la puissance au matériel en fonction de l'application.

Le mandrin à serrage rapide avec fonction Lock permet de plus un changement simple et sans outil des mèches et des forets.

La poignée supplémentaire, positionnable à volonté sur 360^ , garantit plus de stabilité et de sécurité pendant le perçage.

L'appareil peut être utilisé en continu. En outre, des embouts adaptés permettent d'utiliser l'appareil pour visser ou dévisser les vis.

RepresentatiedeI'appareil

N^ Designation

1 Mandrin à serrage rapide avec fonction blocage (Lock)
2 Touche de blocage de la broche
3 Selecteur de fonction
4 Touche de verrouillage pour la marche continue
5 Poignée
6 Butte de profondeur
7 Mèche
8 Poignée supplémentaire
9 Molette de réglage du régime pour le régime continu
10 Bouton marche/arrêt avec sélection du régime
11 Commutateur rotation droite/gauche

Furniture

1 perceuse a percussion PHDS 10-230V
- 1 butée de profondeur
- 3 mèches (5x85 mm, 6x100 mm, 8x120 mm)
- 1 poignée supplémentaire
- 1 mallette de transport
- 1 mode d'emploi

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle PHDS 10-230V
Raccordement secteur 230 V / 50 Hz
Puisance absorbée 650 W
Régime à vide 50 à 3000 min	-1
Fréquence de frappe 800 à 48000 min	-1
Couple max. 7,5 Nm
Plage de serrage du mandrin max. 13 mm
Diamètre de perçage max.
Bois	30 mm
Métal	10 mm
Maçonnerie / brique	13 mm
Poids 2 kg
Classe de protection	II / ☐
Émissions sonores selon EN 62841-2-1
Pression sonore 95 dB(A)
Niveau de puissance sonore 106 dB(A)
Incertitude K 5 dB(A)
Informations relatives aux vibrations selon EN 62841-2-1
Valeur globale d'émissions vibratoires :
Perçage avec percussion dans la maconnerie avec poignée
principal \( a_{h,ID} \)	21,795 m/s2
Incertitude K	1,5 m/s2
Perçage avec percussion dans la maconnerie avec poignée
supplémentaire \( a_{h,ID} \)	12,605 m/s2
Incertitude K	1,5 m/s2
Perçage dans le métal avec poignée
principal \( a_{h,D} \)	4,041 m/s2
Incertitude K	1,5 m/s2
Perçage dans le métal avec poignée
supplémentaire \( a_{h,D} \)	2,713 m/s2
Incertitude K	1,5 m/s2

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Indications relatives aux informations sur le niveau sonore et les vibrations :

• Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici ont été mesurées au moyen de tests normalisés selon EN 62841 et peuvent être utilisées pour comparer différents apparciels électriques entre eux.
• Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici peuvent également servir à une évaluation préliminaire de l'exposition.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectue de manière erronée.

• Les émissions sonores et vibratoires générées pendant le travail réel avec l'outil peuvent différer des valeurs citées en fonction des conditions d'utilisation de l'outil, et plus particulièrement de la nature de la pierce à usiner. Dans la mesure du possible, essayez de ne pas vous exposer aux vibrations. Le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail, par exemple, permettent de réduire efficacement les vibrations dessenties. Il convient de prendre en compte toutes les phases du fonctionnement de l'outil électrique (à savoir également les plages de temps durant lesquelles l'outil est arrêté ou tourne sans contrainte).

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Utilisez une mallette adaptée au transport de l'appareil afin de le protégé contre les influences extérieures.

Veuillez observer les consignes suivantes avant chaque transport :

• Arretez l'appareil.
• Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez l'outil du porte-outil.

Stockage

Veuillez respecter les consignes suivantes avant chaque entreprises :

• Arrêtez l'appareil.
• Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez l'outil du porte-outil.
• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
• Rangez-le dans la mallette de transport de l'appareil fournie afin de le protégé.

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

• au sec et protégé du gel et de la chaleur
• à une température ambiente inférieure à 45^
• dans la mallette de transport dans un endroit protégé de la poussière et de l'exposition directe du soleil

Mise en service

Déballage de l'appareil

• Retirez la mallette de transport de l'emballage.

Avertissement relat à la tension électrique

Électrocution provoquee par une isolation insuffisante.

Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous détectez des endommagements.

N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

• Contrôlez l'intégrité du contenu de la mallette de transport et la présence eventuelle de déteriorations.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.

• Éliminez l'emballage conformément à la législation nationale en vigueur.

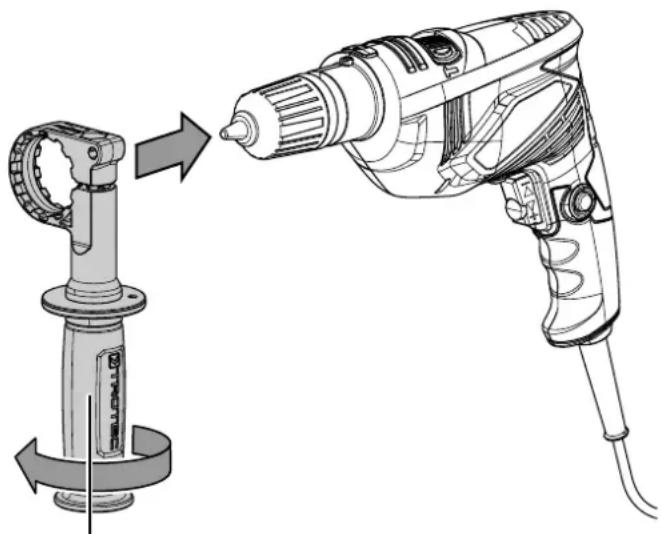

Montage de la poignée supplémentaire

La poignée supplémentaire (8) doit être montée avant la mise en service. N'utilise pas l'appareil sans sa poignée supplémentaire.

La poignée supplémentaire est réglabe à volonté à 360^

A cétte fin,procédez de la maniere suivante:

1. Desserrez le vissage de la poignée supplémentaire (8) en tenant le haut de celle-ci et en tournant la poignée vers la gauche.
2. placez la poignee supplémentaire (8) sur l'appareil en la faisant coulisser par-dessus le mandrin.

8

1. Positionnez la poignée supplémentaire (8) comme vous le souhaitez.

1. Pour fixer la poignée supplémentaire (8) dans la position désirée, repoussez-la en direction du mandrin. Notez que l'une des ouvertures de la poignée supplémentaire (8) doit correspondre au renflement de l'appareil, ainsi qu'il est montré sur l'illustration ci-dessous:

1. Resserrez le vissage de la poignée supplémentaire (8) en tournant la poigne vers la droite.
2. Verifiez la bonne fixation de la poignée (8). Au besoin, tournez-la davantage pour assurer son serrage.

Réglage de la poignée supplémentaire

La poignée supplémentaire est régliable à volonté sur 360^ . À cette fin, procédez de la manière suivante :

1. Desserrez le vissage de la poignée supplémentaire (8) en tournant la poignée vers la gauche.
2. Faites coulisser la poignée supplémentaire (8) vers l'avant jusqu'à ce qu'elle tourne librement vers la gauche ou vers la droite.

1. Procedez comme décrit aux étapes de 3 à 6 pour le montage de la poignée supplémentaire.

Changement de l'outil

L'appareil est doté d'un mandrin à serrage rapide avec fonction de blocage de broche « Lock ».

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant toute intervention sur l'appareil.

Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

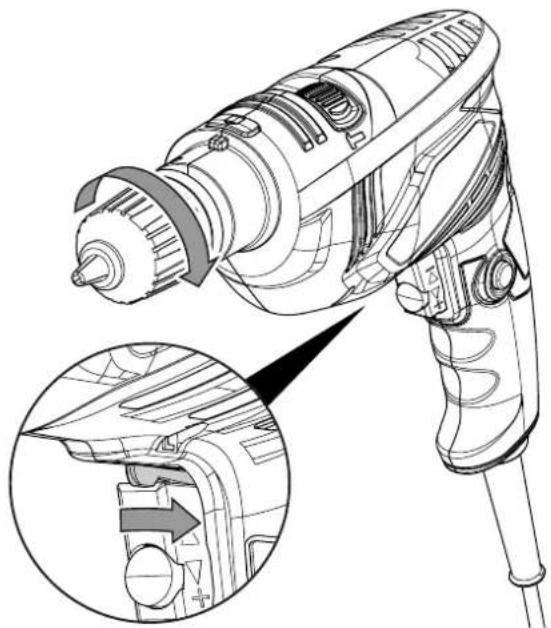

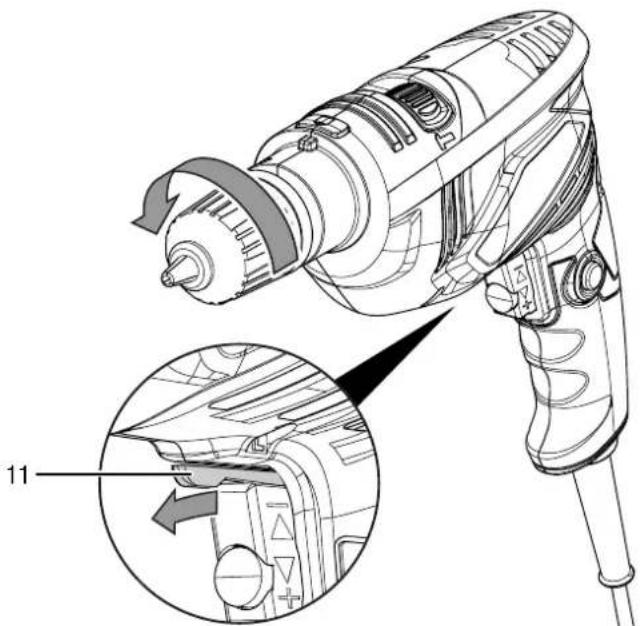

Remarque

N'actionnez la touche Lock que lorsque l'appareil est à l'arrêt. Vous risquez sinon d'endommager ce dernier.

Procedez de la maniere suivante pour retarder ou insérer l'outil :

1. Appuyez sur la touche Lock (2) et maintenez-la appuyée.
2. Tournez le mandrin (1) pour l'ouvrir.

1. Relâchez la touche Lock (2).
2. Le cas échéant, retirez la mèche du mandrin (1).
3. Insérez la mèche requise dans le mandrin (1).
4. Appuyez de nouveau sur la touche Lock (2) et maintenez-la appuyée.

1. Tournez le mandrin (1) afin de le serrer.
2. Relâchez la touche Lock (2).
3. Verifiez que la mèche est bien fixée.

Mise en place de la butée de profondeur (option)

La butée de profondeur vous permet de définir la profondeur de déténstration des meches.

Info

Lorsque vous utilisez des chevilles, I'exactitude de la profondeur de perçage est importante. Si le trou est trop profond, la cheville s'enforce trop loin dans le mur ou dans la piece. Si le trou est trop court, la chevelle dépasse.

1. Desserrez le vissage de la poignée supplémentaire (8) en tournant la poignée vers la gauche.
2. Mettez en place la butée de profondeur (6). Veillez à ce que les dents de la butée soit orientées vers l'appareil.

1. Reglez la profondeur de pénétration à la longueur souhaïée.

2. Resserrez le vissage de la poignée supplémentaire (8) en tournant la poignée vers la droite.

3. Vérifiez la bonne fixation de la poignée (8). Au besoin, tournez-la davantage pour assurer son serrage.

Branchement du cordon secteur

1. Raccordez la fiche secteur à une prise de courant protégée selon les règles de l'art.

Utilisation

Conseils et recommendations pour la manipulation de la perceuse à percussion

Généralités relatives au perçage :

• Faites régulierement de petites pauses pendant le perçage. Ce faisant, retirez la mèche du trou afin qu'elle puisse refroidir.
  Assurez la piece à usiner avec un dispositif de fixation ou un etau.

• Sélectionner la vitesse d'après la qualité du matériel et la taille de la mèche :

• vitesse elevée pour un petit diamètre de perçage ou un matériel tendre

• vitesse faible pour un grand diamètre de perçage ou un matériel du

• Marquez l'emplacement du trou de perçage à l'aide d'un accessoire ajust.

• Sélectionnéz une vitesse faible pour le début du perçage.

Perçage dans le métal :

• Utilisez une mèche appropriée au métal (par ex. mèche de High Speed Steel (HSS)).
• Percez d'abord avec une petite mèche pour un grand diamètre de perçage.
• Vous devriez refroidir la mèche avec un lubrifiant approprié pour obtenir de plusieurs résultats.
• Vous pouvez également utiliser les mèches pour métal pour percer le plastique.

Percage dans le bois :

Utilisez une mèche appropriée au bois.
- Placez un bloc de bois sous la pierce et percez des deux cots, afin que le bois ne se rompe pas à lors du perçage.
- Utilisez une mèche à bois dotée d'une pointe centrale, utilisez une mèche spirale pour les perçages profonds et une mèche Forstner pour les grands diamètres de perçage.

Perçage dans la maconnerie / la brique avec la fonction percussion :

• Utilisez une mèche adaptée à la maconnerie / la brique.

Vissage :

• Lorsque vous employez des bits, utilisez toujours un support de bits universel. Utilisez toujours des bits correspondant aux têtes de vis.

Mise en marche et arrêt de l'appareil

Portez toujours vous équipement personnel de protection lorsqu'you travailliez avec I'appareil.

1. Verifiez si l'outil inséré et le niveau de régime sélectionnésont adaptes aux travaux prevus.
2. Verifiez si la piece est bien sécurisée ou si la surface de travail est préparée en conséquence.
3. Vérifiez que le sens de rotation défini est correct.
4. Appuyez l'outil contre la pièce lorsque vous travailliez avec la fonction frappe activée.
5. Tenez l'appareil fermement avec les deux mains.
6. Appuyez sur l'interrupteur marche/arrêt (10) et maintenez-le pressé pendant l'utilisation.

Vouspouvencommanderle régimepar l'intermédiairede la pression exercée sur I'interrupteur marche/arrêt (10). Une pression legere signifie un régime faible,une fortepression un régime elevé.Dans ce dernier cas, il s'agit du régime eventuellement prerégléAAParavant.

L'appareil fonctionne selon les réglages effectuels au préalable.

1. Relâchéz l'interrupteur marche / arrêt (10) afin d'arrêter l'appareil.

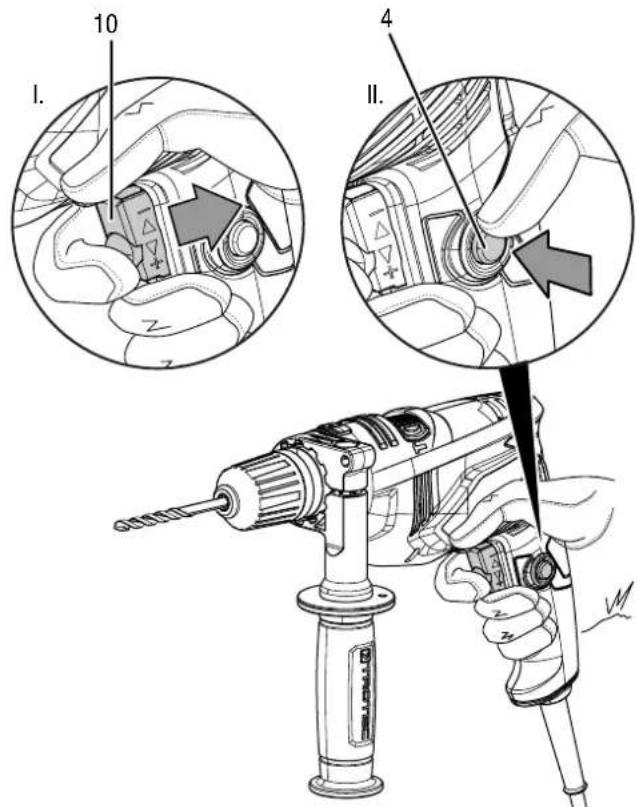

Mise en marche et arrêt du mode continu

En mode continu, l'interrupteur marche/arrêt ne doit pas être pressé en permanence, ce qui permet de travailler pluscomfortablement.

1. Procedez de la maniere denomote aux étapes 1 à 5 pour la mise en marche et l'arrêt de l'appareil.
2. Appuyez avec le pouce sur la touche de mode continu (4) jusqu'à ce qu'elle s'enclenché complètement.

1. Relâchez le doigt de l'interrupteur marche/arrêt (10) en continuant à tener fermement l'appareil.

L'interrupteur marche/arrêt est bloqué.
L'appareil continue à fonctionner et le mode continu est activé.

1. Pour désactiver le mode continu, appuyez de nouveau sur l'interrupteur marche/arrêt (10).

Le régime augment brievement.
La touche de mode continu (4) saute automatique dans sa position initiale.

1. Relâchéz l'interrupteur marche / arrêt (10) afin d'arrêter l'appareil.

Présélection du régime

Le régime requis dépend du matériel et des conditions de travail et peut être définis lors d'un essai pratique.

• Sélectionnez un niveau faible pour un matériel tendre ou des vis tournant facilement.
• Sélectionnez un niveau élevé pour un matériel dur ou des vis difficilles à faire tournier.
• Pour les travaux de perçage et le vissage, Sélectionnez le niveau portant le symbole
  Pour le perçage avec percussion, selectionnez la position indiquée par le symbole T

Info

Pour le devissage de vis, observez le réglage du sens de rotation droite/gauche. Vous pouvez voir, sur le commutateur droite/gauche (11), le sens de rotation dans lequel les vis vont être tournées.

N'utilisez pas le mode percussion, repere par le symbole, pour le vissage.

1. Pour augmenter ou diminuer le régime, tournez la molette (9) vers le + ou vers le -

Info

Notez que le régime est limite par le fait que l'interrupteur marche/arrêt ne peut etre enforcé que jusqu'au niveau de régime preregle.

Sélection du mode de fonctionnement

Le sélecteur de fonction (3) vous permet de définir si vous voulez percper seulement ou percper avec percussion.

Remarque

N'actionnez le selecteur de fonction que lorsque l'appareil est à l'arrêt. Vous risquez sinon d'endommager ce dernier.

1. Placez le selecteur de fonction (3) sur la position souhaitatione.

Mode de fonctionnement:perçage

Mode de fonctionnement: perçage avec percussion T

Selection du sens de rotation

Remarque

Ne changez le sens de rotation que lorsque l'appareil est à l'arret. Vous risquez sinon d'endommager ce dernier.

Le sens de rotation du moteur est défini par la position du commutateur rotation droite/gauche (11).

1. Placez le commutateur sur la position R pour la rotation vers la droite.

1. Placez le commutateur sur la position L pour la rotation vers la gauche.

Mise hors service

Avertissement relat à la tension électrique

Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.

• Arrêtez l'appareil.
• Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
• Si besoin est, laissez refroidir l'appareil.
• Retirez l'outil de l'appareil (voir chapitre Mise en service).
• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
• Stockez l'appareil conformément aux indications figurant dans le chapitre Stockage.

Accessoires disponibles

Avertissement

Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans la notice d'instructions. L'utilisation d'autres outils et d'autres accessoires que ceux recommendés dans la notice d'instructions peut entrainer un risque de blessure.

Accessoires Réténce
Set de 15 mèches à béton/brique 6.20	0.001.151
Set de mèche à bois, 15 pces 6.200.00	01.101
Set de mèche à métal HSS, 15 pces 6	200.001.131
Set d'embouts de visseuse, 32 pces 6	200.001.001

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté contrôle à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante.

Toutes les tâches de dépannage nécessitant l'ouverture du boîtier sont à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Une légère fumée ou une odeur apparaisent lors de la première utilisation :

• Il ne s'agit pas d'un dernier ni d'une panne. Ce phénomène disparaitrapidement après un certain temps de fonctionnement.

L'appareil ne se met pas en marche :

• Verifiez le raccordement au secteur.
• Vérifiez le bon état du cable électrique et de la fiche secteur. Si vous constatez que l'appareil est endommagé, n'essayez pas de le remètre en marche. Afin d'éviter tout risque pour la sécurité, n'entrepreneze aucune réparation. Envoyez l'apparéil à une entreprise d'électricité ou à Trotec pour faire procéder au remplacement du cordon et de la prise secteur.
• Vérifiez le fusible ou le disjoncteur secteur.

Info

Attendez au moins 10 minutes avant de remetre l'appareil en marche.

La mèche ne pénétre pas/pénétre à peine dans le matériel à pincer :

• Verifiez si le régime moteur selectionné est correct. Pour un matériel duur, il se peut qu'un régime plus élevé soit nécessaire. Au besoin, tournez la molette vers le+.
• Verifiez si vous avez besoin une mèche adaptée.
• Le cas échéant, vérifie si la machine tourne vers la gauche. Pour le perçage, la position sur la rotation à droite est requise.
• Verifiez si la qualite du matériel necessite la mise en œuvre d'un marteau perforateur.

L'appareil devient brulant :

• Verifiez si l'outil convient aux travaux à effectuer.
• Les fentes d'aération doivent être libres afin d'eviter une surchauffe du moteur.
• Reglez le régime à une valeur plus faible.

Info

Attendez au moins 10 minutes avant de remetre l'appareil en marche.

Remarque

Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Puis, remettez l'appareil en marche.

Meme après verification, l'appareil ne fonctionne toujours pas parfaitement ?

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité spécialisée ou par la société Trotec.

Entretien

À respecter avant tous travaux de maintenance

Avertissement relat à la tension électrique

Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.

• Arrêtez l'appareil.
• Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
• Laissez entiement refroidir l'appareil.

Avertissement relat à la tension électrique

Tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise spécialisée homologuee ou par la société Trotec.

Indications de maintenance

Aucune piece à entretenir ou à lubrifier par l'utilisateur ne se trouve à l'intérieur de la machine.

Nettoyage

L'appareil doit être nettoyé avant et après chaque utilisation.

Remarque

L'appareil ne doit pas etre lubrifie apres le nettoyage.

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la pénétration de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

• Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilise pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs, pour humidifier le chiffon.
• Séchez l'appareil avec un chiffon doux et non pelucheux.
• Sechez les embouts avec un chiffon doux et non pelucheux.
• Éliminez la poussière de perçage et, le cas échéant, les copeaux de bois du serrage rapide du mandrin.
• Les dépôts de poussière sont à retarder des orifices d'aération afin d'éviter une surchauffe du moteur.

Élimination des déchets

Le pictogramme représentant une poubelle barrée, appose sur un apparéil électrique ou électronique, signifie que celui-ci ne doit pas être eliminé avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou électroniques usages sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet www.trotec24.com vous informé également sur les autres possibités de retard que nous proposons.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation évientuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

Déclaration de conformité

Voutrouvrez ici les informations contenues dans la déclaration de conformité. La déclaration de conformité signée est disponible à l'adresse https://hub.trotec.com/?id=41247.

Déclaration de conformité (Traduction de l'original)

conformément à la directive CE Machines 2006/42/CE,

annexe II, partie 1, section A

Par la presente, nous, société Trotec GmbH, déclarons que l'appareil désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.

Modèle / produit : PHDS 10-230V

Type: perceuse à percussion

À partir de l'année modèle: 2019

Normes harmonisées appliquées :

EN ISO 12100:2010
EN 61000-3-2:2014
EN 61000-3-3:2013
EN62841-1:2015
EN 62841-2-1:2018

Normes et specifications techniques nationales

appliquées :

EN 55014-1:2017
EN 55014-2:2015
CEI 62841-1:2014
CEI 62841-2-1:2017

Nom du fabricant et de la personne autorisée à étabir les documents techniques :

Trotec GmbH

Grebbener Straße 7, D-52525 Heinsberg

Telephone: [phone]

E-mail: [e-mail]

Lieu et date de la déclaration :

Heinsberg, le 04.07.2017
