Caractéristique	Détails
Type de scie	Scie à chantourner
Puissance	120 W
Vitesse de coupe	Variable, jusqu'à 800 tr/min
Capacité de coupe	Bois : jusqu'à 50 mm, Métal : jusqu'à 5 mm
Poids	1,5 kg
Dimensions	350 x 200 x 200 mm
Accessoires inclus	Lame de scie, guide de coupe
Utilisation	Idéale pour des coupes précises dans divers matériaux
Maintenance	Nettoyer régulièrement, vérifier l'état des lames
Sécurité	Utiliser des lunettes de protection, éviter les vêtements amples
Garantie	2 ans

FOIRE AUX QUESTIONS - PJSS 1120V TROTEC

Comment assembler la scie TROTEC PJSS 1120V ?

Pour assembler la scie, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que toutes les pièces sont présentes et fixez les composants en respectant les étapes indiquées.

Quelle est la puissance de la scie TROTEC PJSS 1120V ?

La scie TROTEC PJSS 1120V dispose d'une puissance de 1 120 W, ce qui permet de réaliser des coupes efficaces dans divers matériaux.

Comment changer la lame de la scie TROTEC PJSS 1120V ?

Pour changer la lame, dévissez le bouton de blocage de la lame, retirez l'ancienne lame et insérez la nouvelle. Assurez-vous que la lame est bien fixée avant de l'utiliser.

Quel type de lame puis-je utiliser avec la scie TROTEC PJSS 1120V ?

Vous pouvez utiliser des lames adaptées aux matériaux que vous souhaitez couper, comme le bois, le métal ou le plastique. Assurez-vous que la lame est compatible avec le modèle PJSS 1120V.

La scie ne démarre pas, que faire ?

Vérifiez que la scie est correctement branchée à une prise de courant fonctionnelle. Assurez-vous également que le bouton de mise en marche est en position 'ON'. Si le problème persiste, consultez le service après-vente.

Comment régler la vitesse de la scie TROTEC PJSS 1120V ?

La scie est équipée d'un réglage de vitesse variable. Utilisez le bouton de réglage pour ajuster la vitesse en fonction du matériau que vous découpez.

Puis-je utiliser la scie TROTEC PJSS 1120V pour des coupes courbes ?

Oui, la scie est conçue pour effectuer des coupes courbes grâce à sa capacité de pivotement de la lame. Assurez-vous d'utiliser une lame adaptée pour ce type de coupe.

Comment nettoyer et entretenir la scie TROTEC PJSS 1120V ?

Après chaque utilisation, débranchez la scie et nettoyez-la avec un chiffon sec. Vérifiez régulièrement l'état de la lame et remplacez-la si elle est usée. Lubrifiez les pièces mobiles si nécessaire.

Quelles mesures de sécurité dois-je respecter lors de l'utilisation de la scie ?

Portez toujours des lunettes de protection et un masque anti-poussière. Assurez-vous que la zone de travail est dégagée et que vous avez une bonne prise sur la scie pendant son utilisation.

MODE D'EMPLOI PJSS 1120V TROTEC

Remarques concernant la notice 2

Sécurité 3

Informations sur I'appareil 8

Transport et stockage 11

Mise en service. 11

Opération 17

Accessoriesdisponibles. 18

Défauts et pannes 19

Entretien 20

Élimination 20

Déclaration de conformité 21

Remarques concernant la notice

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement de surface chaude

Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes.

Avertissement relatif aux objets pointus

Ce symbole indique que les objets pointus peuvent etre dangereux pour la vie et la santé des personnes.

Avertissement relatif aux blessures des mains

Ce symbole indique l'existence de risques pour la santé des personnes sous la forme de blessures aux mains.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais:aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter la notice d'instructions.

Porter un casque antibruit

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un casque antibruit.

Porter des lunettes de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser une protection pour les yeux.

Porter un masque de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un masque de protection.

Porter des vêtements de sécurité

Ce symbole indique la nécessite de porter des vêtements de protection.

Porter des gants de protection

Ce symbole indique la nécessite de porter des gants de protection.

Vouppouveztelechargerla derniere versionde la notice d'instructions en suivant le lien ci-dessous:

PJSS 11-20V

Consignes generales de sécurité pour les outils ELECTriques

Avertissement

Lisez toutes les mises en garde de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet outil electroportatif.

Le non-respect des instructions suivantes risque de causer une électrocution, de provoquer un incendie ou de donner lieu à des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Le terme outil électrique utilisé dans les consignes de sécurité se rapporte aux outils électriques utilisés sur secteur (avec un cable électrique) et aux outils électriques sans fil (sans cable électrique).

Avertissements de sécurité généraux pour les outils - Sécurité de la zone de travail

Veillez a ce que la zone de travail soit propre et bien éclairée. Le désordre et une luminosité insuffisante sont propices aux accidents.
- Ne faites pas fonctionner les outils électriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produits des étincelles qui peuvent enflammer les poussières ou les fumées.
- Maintenez les enfants et les personnes représentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Avertissements de sécurité généraux pour les outils électriques - Sécurité électrique

• La fiche de l'outil électrique doit être adaptée à la prise. Ne modifies jamais la fiche de chaque façon que ce soit. N'utilise pas de fiche adaptateur avec des outils reliés à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque de chocoléctrique.
• Evitez tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs. Il existe un risque accru de chic électrique si votre corps est relié à la terre.

• N'exposez pas les outils à la pluie ou à l'humidité. La déténération d'eau à l'intérieur d'un outil électrique accentue le risque d'électrocution.

• N'utilisez jamais le cordon d'alimentation pour porter, accrocher ou débrancher l'outil. Maintenez le cordon d'alimentation à l'écart de la chaleur, de l'huile, d'arêtes vives ou de pieces mobiles. Des cordons d'alimentation endommages ou emmélés augmentent le risque d'électrocution.

• Dans le cadre d'une utilisation de l'outil en extérieur, utilisez uniquement des rallonges adaptées à l'utilisation extérieure. L'utilisation d'une rallonge adaptée à l'utilisation extérieure réduit le risque de chocolélectrique.
• Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas etre evitee,utilisez un disjoncteur differentiel.L'utilisation d'un disjoncteur differentiel reduit le risque de chic electrique.

Avertissements de sécurité généraux pour les outils électriques - Sécurité des personnes

• Restez vigilant, regardez ce que vous étés en train de faire et faites preuve de bon sens lors de l'utilisation de l'outil. N'utilise pas d'outils électriques lorsque vous étés fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention au cours de l'utilisation d'un outil électrique peut entraîner des blessures graves.
• Utilisez un équipement de protection individuelle et portez toujours des lunettes de protection. Les équipements de protection individuelle, tels que les masques antipoussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques, en fonction du type d'utilité, réduisent le risque de blessures.
• Évitez toute mise en marche intempestive. Assurez-vous que l'outil est arrêté avant de le brancher sur le secteur ou de raccorder la batterie, de le prendre en main ou de le transporter. Porter les outils avec le doigt sur l'interrupteur ou brancher un outil électrique alors qu'il est en marche est une source d'accidents.
• Retirez toute clé de réglage avant demettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut entraîner des blessures.
• Veillez à ne pas vous tener de façon anormale. Adoptez une position stable et gardez toujours l'équilibre. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

• Habillez-vous de manière adaptée. Ne portez pas de vêtements amples ou de bijoux. Gardez cheveux et vêtements à distance des pieces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prend dans des éléments en mouvement.

• S'il est possible de monter des dispositifs d'aspiration et de récapération des poussières, assurez-vous qu'ils sont bien raccordés et correctement utilisés.

L'utilisation d'un dispositif d'aspiration des poussières peut réduire les risques dus aux poussières.

• Ne vous croyez pas faussement en sécurité et n'ignorez pas les consignes de sécurité concernant les outils ELECTriques sous prétexte que vous maitrisez

I'appareil. Toute négligence peut entrainer de graves blessures en une fraction de seconde.

Avertissements de sécurité généraux pour les outils électriques - Utilisation et entretien de l'outil

• Faites attention à ne pas surcharger l'outil. Utilisez l'outil prévu pour l'application concernée. L'outil adapte vous permettra de很好地 réaliser le travail et de manière plus sure, conformément à la puissance pour laquelle il a été construit.

• N'utilise pas d'outils electriques dont l'interrupteur est défectueux. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et doit être réparé.

• Débranche la fiche de la prise de courant et/ou retirez la batterie amovible avant d'effectuer des réglages, de changer d'outils de travail ou de ranger l'appareil. Ces mesures de sécurité réduisent le risque de mise en marche accidentelle de l'outil.

• Conservez les outils non utilisés hors de portée des enfants. Ne permette pas aux personnes qui ne sont pas familiarisées avec l'outil électrique ou qui n'ont pas lu ces consignes de l'utiliser. Les outils electrométries sont dangereux s'ils sont utilisés par des novices.

• Entretenez bien les outils electriques et les outils insérables. Verifiez qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pieces cassées ou toute autre irregularité pouvant affecter le fonctionnement de l'outil. En cas de dommages, faites réparer l'outil electrique avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.

• Affütez et nettoyez les outils permettant de couper. Les outils de coupe dotés de pieces coupantes tranchantes correctement entretenues sont moins susceptibles de bloquer et sont plus facies à contrôler.

• Utilisez l'outil électrique, les outils insérables, etc. conformément à ces instructions. Tenez compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles précues peut donner lieu à des situations dangereuses.

• Maintenez les poignées et les surfaces de préhension séches, propres et exemples d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité en cas de situation imprévue.

Consignes générales de sécurité pour les outils électriques - Utilisation et entretien de l'outil sans fil

• Ne rechargez la batterie qu'avac le chargeur specifie par le fabricant. Un chargeur adapte a un certain type de batteries peut provoquer un incendie s'il est utilisé avec d'autres batteries.
• N'utilisez les outils electriques qu'vec les batteries prevues a cet effet. L'utilisation d'autres batteries peut entrainer un risque de blessures et d'incendie.
• Lorsqu'une batterie n'est pas utilisé, tenez-la à l'écart de toutes sortes d'objets metalliques, tels que trombones, pièces de monnaie, clés, clous, vis ou autres, susceptibles de relier les contacts entre eux. Un court-circuit entre les contacts de la batterie peut entraîner des brûlures ou un incendie.
• En cas d'utilisation incorrecte, du liquide peut s'écouler de la batterie. Évitez tout contact avec celui ci. En cas de contact accidentel, nettoyez à l'eau. Si le liquide entre en contact avec les yeux, recherche en plus une aide Médicale. Le liquide provenant des batteries peut cause des irritations ou des brûlures.
• N'utilisez pas une batterie endommagée ou modifiée. Les batteries qui ont subi des dommages ou des modifications peuvent partager un comportement imprévisible et causer un incendie, une Explosion ou des blessures.
• N'exposez pas la batterie au feu ou à des températures tropées. Un feu ou des températures supérieures à 130^ peuvent provoquer une Explosion.
• Suívez les instructions de charge et ne chargez jamais la batterie ou l'outil sans fil en dehors de la plage de température indiquée dans le mode d'emploi. Une charge incorrecte ou une charge en dehors de la plage de température autorisée peut détruire la batterie et accroit le risque d'incendie.

Consignes generales de sécurité pour les outils electriques - Utilisation et entretien du chargeur

• Les enfants de plus de 8 ans et les personnes ayant des capacities physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser le chargeur pour autant qu'ils bénéficient d'une supervision ou qu'ils aient reçu une instruction ajustée relative à une utilisation sure de l'appareil et qu'ils comprendnent les dangers liés à cette'utilisation. Il est interdit aux enfants de jour avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
• Ne placez jamais des piles non rechargeables dans le chargeur. Un chargeur risque de provoquer un incendie ou une explosion s'il n'est pas utilisé avec le type de batterie bien précis pour lequel il est prevu ou avec des piles non rechargeables.
• Ne chargez au moyen du chargeur « Multiflex 20 - 2.0 AC » que des batteries Li-ions « Multiflex 20 - 2.0 DC » d'une capacité de 2,0 Ah (5 cellules). La tension de la batterie doit correspondre à la tension de charge du chargeur.

Avertissements de sécurité généraux pour les outils électriques - Maintenance et entretien

• Ne faites réparer l'outil que par un spécialiste qualifié et seulement avec des pieces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.
• N'essayez jamais de remetre en etat une batterie endommagée. Les opérations de maintenance sur les batteries ne doivent être réalisées que par le fabricant ou un atelier SAV/agree.

Consignes de sécurité spécifiques aux scies sauteuses

• Tenez l'appareil aux endroits isolés de la poignée lorsque vous effectuez des travaux au cours desquels l'utilélectrique peut toucher des fils électriques non apparents ou son propre cordon. Tout contact avec une ligne sous tension risque demettre également sous tension les parties métalliques de l'util et de provoquer une électrocution.
  Fixez et sécurisez la piece à usiner au moyen de serre-joints ou de toute autre manière sur un support stable. Si vous给您 contentez de tener la piece à la main ou contre votre corps, elle reste instable et vous risquez de perdre le contrôle.

• Utilisez un détector adapté pour réparer les conduites d'alimentation non apparentes ou consulter le distributeur d'électricité local. Le contact avec des conduites électriques peut provoquer un incendie ou un choc électricque. Un dommage causé sur une conduite de gaz peut provoquer une explosion. Le perçage d'une conduite d'eau peut provoquer des déteriorations de matériel oucause uneelectrocution.

• Les vibrations risquent d'être néfastes au système main-bras. Réduisez au maximum la durée des vibrations.
• Sécurisez la piece à usiner. Il est plus prudent de maintainir une piece au moyen d'un dispositif de fixation ou d'un étau qu'avec la main.
• Nettoyez la fixation de la lame avant de la metre en place. Une lame encrassée ne peut plus etre fixe avec la sécurité necessaire.
• Vérifiez que la lame est bien fixée. Une lame mal fixée risque de se déloger et de vous blesser.
• Avant demettre en marche I'outil electroportatif, assurez-vous que I'outil insere peut tournier librement. Si I'outil insere est bloqué, la force elevée qui apparait au moment de la mise en marche risque de produit des secousses violentes et I'appareil peut partir sur le cote.
• Ne travaillez pas sur des matériaux humidifiés ou des surfaces humides.
• Ne mettez l'outil electroportatif sur la piece à traiter qu'après l'avoir mis en marche. Il y a sinon un risque d'effet de return.
• Faites attention à ce que la plaque de base repose solidement sur la piece pendant le sciage. Une lame coincée peut se casser ou provoquer une secousse.
  Tenez les mains à l'écart de la zone de sciage. Ne mettez pas les mains sous la pierce à usiner. Risque de blessures lors du contact avec la lame de scie.
• N'approche pas les mains de la tige de levage ni du fixe-lame rapide. Risque d'écrasement lors du contact avec les composants.
  Arez suffisamment.
• Contrôle régulierement l'usure ou les déteriorations eventuelles du fixe-lame rapide.
• Utilisez uniquement une lame parfaite et non endommagée. Les lames tordues ou usées risquent de se casser ou de provoquer un retour.
• Ne freinez pas la lame, après avoir arrêté la scie, en l'appuyant sur un côte. La lame peut s'endommager, se casser ou provoquer un retour.

• Éteignez l'outil electroportatif après l'achèvement des travaux et ne retirez pas la lame du tracé tant qu'elle n'est pas complètement immobile. Vous évitez ainsi tout retard et pouvez poser l'outil en toute sécurité.

• Éteignez immédiatement l'outil electroportatif en cas de blocage de l'outil inséré. L'outil electroportatif risque de produit des secousses brutes dues à la puissance déployée.

• Attendez l'arrêt complet de l'outil electroportatif avant de le poser. La lame peut s'accrocher et entrainer la perte du contrôle de l'outil electroportatif.

Utilisation conforme

Employez l'appareil PJSS 11-20V uniquement pour executer

des decoupes droites et courbes de pieces rectilignes en bois, en matière plastique et en métal léger, sur appui fixe,

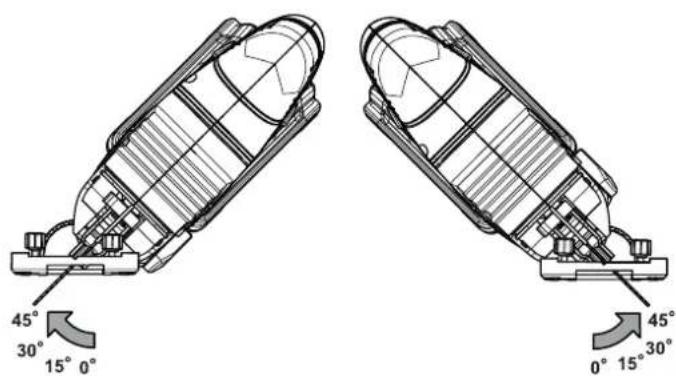

des découpees biaises jusqu'à 45^ de pieces rectilignes en bois, en matière plastique et en métal léger,

Dans le respect des caractéristiques techniques (voir notice d'instructions)

Nous recommendons d'utiliser l'outil électroportatif avec les accessoires d'origine de Trotec.

Utilisations non conformes prévisibles

• L'appareil n'est pas concu pour être utilisé avec des bois humides.
  L'appareil n'est pas concu pour etre utilise avec du verre ni de la pierre.
  L'appareil n'est pas concu pour etre utilise a main levée sans appui.

Toute utilisefaction autre que celle qui est decrite au chapitre

« Utilisation conforme » est considérée comme une utilisation non conforme raisonnablement prévisible.

Qualification du personnel

Toute personne utilisant leprésent appareil doit :

• avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.

Signaux de sécurité et étiquettes sur la batterie et sur le chargeur

Remarque

Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

Les signaux de sécurité et étiquettes suivants sont apposés sur la batterie :

Attention au risque d'explosion!

Ces symboles indiquent ce qui suit :

N'exposez pas la batterie au feu ou a des températures trop elevées! Ne mettez jamais la batterie en contact avec de l'eau ou du feu! Evitez l'exposition directe au soleil et l'humidité. Il existe un risque explosion!

Ne chargez jamais la batterie à des températures ambientes inférieures à 10^ ou supérieures à 40^ . Un chargement incorrect ou en dehors de la plage de température autorisée peut détruire la batterie et accroit le risque d'incendie.

Observez l'élimination correcte de la batterie!

Ce symbole indique ce qui suit :

Veillez à ce que la batterie est correctement éliminée et ne la jetez jamais dans les eaux usées ou les eaux publiques.

La batterie contient des substances irritantes, caustiques et toxiques qui doivent un risque considérable pour les personnes et l'environnement.

Les signaux de sécurité et étiquettes suivants sont apposés sur le chargeur :

Ce symbole indique ce qui suit :

Avant de charger la batterie, lisez le manuel d'utilisation ou la notice d'instructions.

Ce symbole indique ce qui suit :

N'utilisez le chargeur pour charger la batterie qu'a l'intérieur en lieu sec, pas a l'extérieur.

Équipement personnel de protection

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Portez des lunettes de protection.

Vous protégéz ainsi vos yeux des éclats qui peuvent se détacher, tomber ou être projétés en risquant de provoquer des blessures.

Portez un masque de protection.

Vousevitezainsiderespirerlespoussieresnocivesquirisquentdetreproduiteuacoursdes travaux.

Portez des gants de protection.

Vous protegez ainsi vos mains contre les brûlures, l'écrasement et les écorchures.

Portez des vêtements de protection moulants.

Ainsi, vous vous protégEZ contre le risque de vêtements pris dans une piece en rotation.

Risques résiduels

Avertissement relat à la tension électrique

Électrocution provoquee par une isolation insuffisante.
Contrôlez l'appareil avant chaque utilisation pour détecher d'eventuels endommagements et pour en assurer le bon fonctionnement.
N'utilisez plus l'appareil si vous détectez des endommagements.
N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur et la batterie de l'appareil avant toute intervention sur l'appareil.

Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la pénétration de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans I'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

Avertissement relat à la tension électrique

Risque d'electrocution due à la foudre

Ne travailliez jamais à l'air libre avec l'appareil s'il y a un risque d'orage.

En cas d'orage, débranchez l'appareil du secteur. La protection du bathtub contre la foudre est de la responsabilité de l'exploitant.

Avertissement relatif aux matieres explosives

N'exposez jamais l'accumulateur à une température supérieure à 45^ ! Ne mettez jamais l'accumulateur en contact avec de l'eau ou du feu! Evitez les rayons directs du soleil et I'humidité. Cela peut provoquer une explosion!

Avertissement de surface chaude

L'outil inséré peut rester brûlant après l'utilisation. Il existe un risque de brûlure au contact de l'outil. Ne touche pas l'outil inséré à mains nues. Portez des gants de protection.

Avertissement relatif aux blessures des mains

Il y a un risque d'écrasement pres de la lame et de la plaque de base en cas de manipulation imprudente. Portez des gants de protection.

Avertissement relatif aux objets pointus

La lame est pointue a certains endroits. Il y a un risque de blessures en cas de manipulation imprudente. Portez des gants de protection.

Avertissement

Poussiere toxique!

Les poussières nocives ou toxiques générées lors des travaux représentent un danger pour la santé de l'opérateur ou des personnes se trouvant à proximité. Portez des lunettes de protection et un masque antipoussière.

Avertissement

Ne travailliez pas sur un matériel contenant de l'amiente. L'amiente est considéré comme cancérigène.

Avertissement

Assurez-vous de ne toucher aucune ligne électrique et aucune conduite de gaz ou d'eau lorsque vous travailliez avec un outil électrique.

Eventuellesment, contrôle les murs avec un détector de conduites avant de percer ou d'ouvrir une paroi.

Avertissement

Risque de blessures provoquées par des pièces projétées dans l'air ou par des embouts d'outils rompus.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapte aux enfants.

Avertissement

Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuee de manière erronee.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entreposage de l'appareil.

Comportement en cas d'urgence / fonction arrêt d'urgence

Arrêt d'urgence:

L'extraction de la batterie entraine l'arrêt immédiat de l'appareil. Pour sécuriser l'appareil contre toute remise en marche, laissez la batterie hors de l'appareil.

Comportement en cas d'urgence:

1. Arretez l'appareil.
2. En cas d'urgence, extrayez la batterie de l'appareil : pressez fermement la touche de déverrouillage de la batterie et retirez celle-ci de l'appareil comme il est décrit au chapitre « Extraction de la batterie »
3. Ne remettez pas la batterie en place lorsque l'appareil est defectueux.

Informations sur l'appareil

Description de l'appareil

La PJSS 11-20V convient parfaitement aux travaux de sciage diversifiés, le mouvement pendulaire régiable autorisant une progression rapide.

La protection anti-éclatement permet une découvert sans éclats. La course pendulaire possède un réglage à trois niveaux et peut être désactivée au besoin.

L'échange des lames de scie s'effectue sans outil.

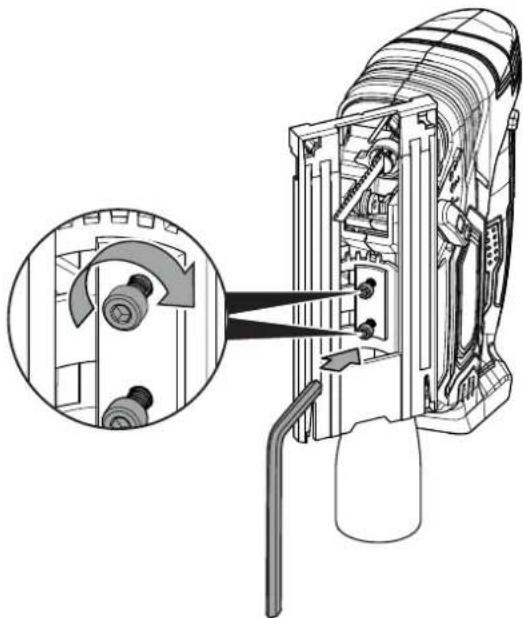

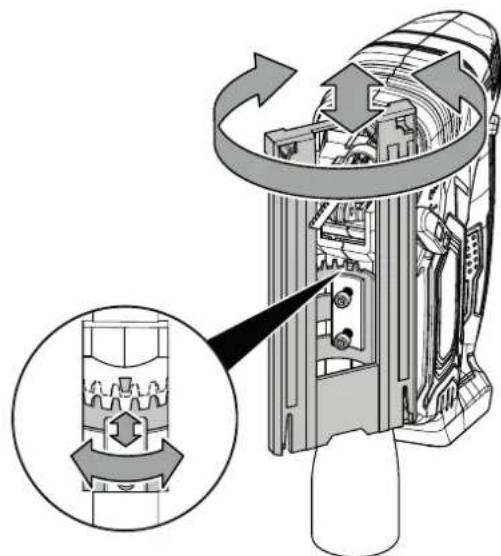

La plaque de base peut être positionnée au moyen d'une clé Allen, l'angle de coupe pouvant être régle à 15^ , 30^ ou 45^ . Une LED permet d'éclairer la zone de travail.

La batterie dispose de son propre indicateur de capacité qui vous permet de connaître l'etat de charge sans avoir besoin de brancher la batterie sur l'appareil.

L'appareil dispose en plus d'une fonction soufflerie permettant de dégager la ligne de coupe des copeaux ainsi que d'un raccordement d'aspiration intégré pour une aspiration externe efficace.

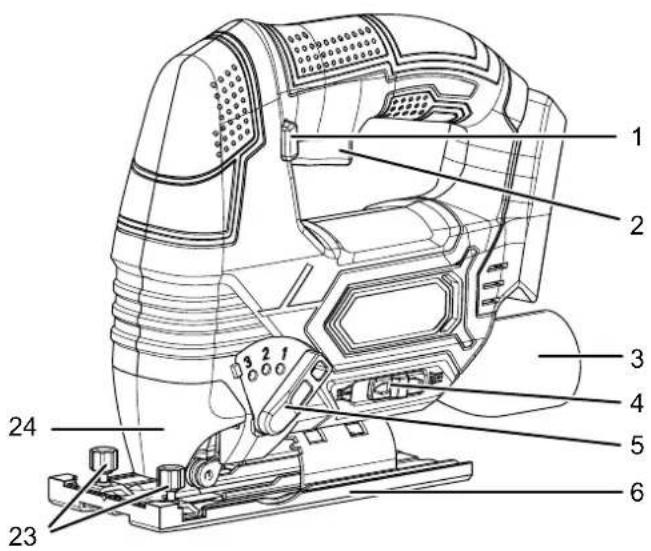

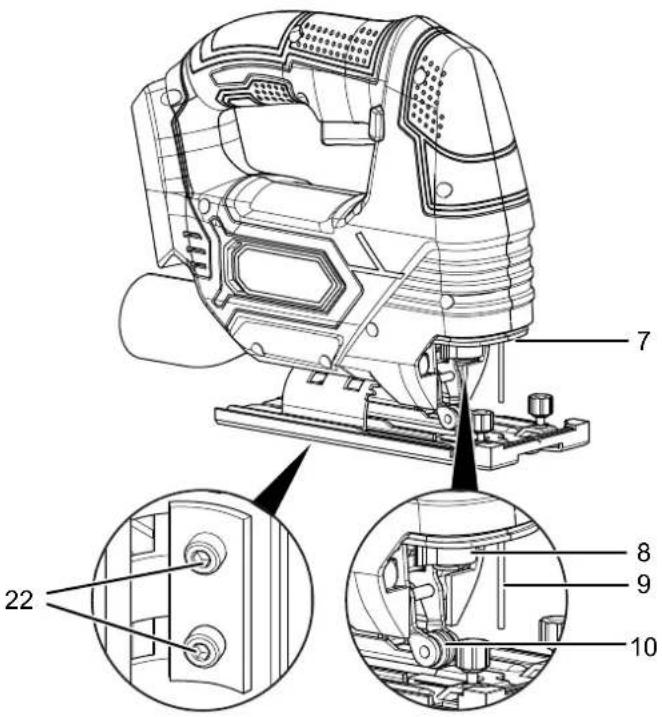

Représentation de l'appareil

N^ Designation

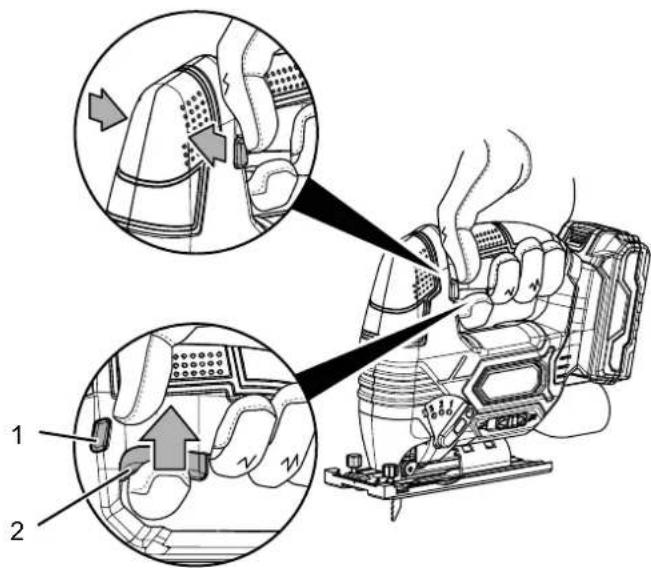

1 Verrbuillage contre la mise en marche
2 Touche marche/arret
3 Racordement d'aspiration

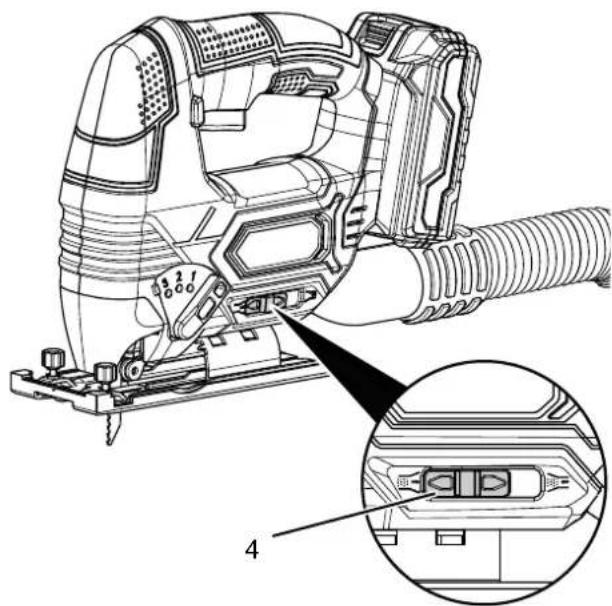

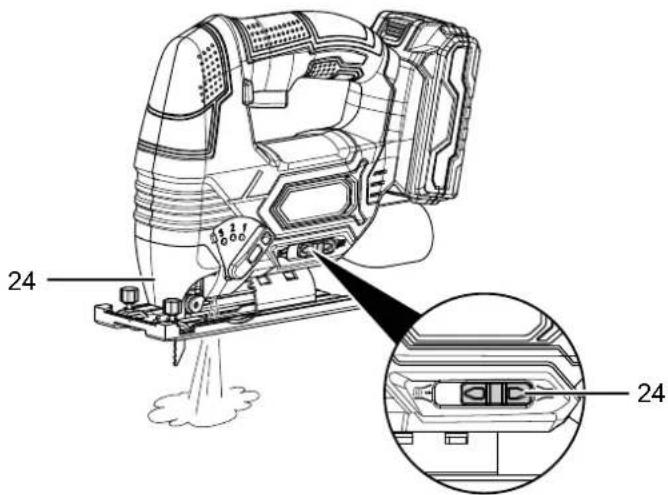

4 Selecteur de fonction soufflerie / aspiration

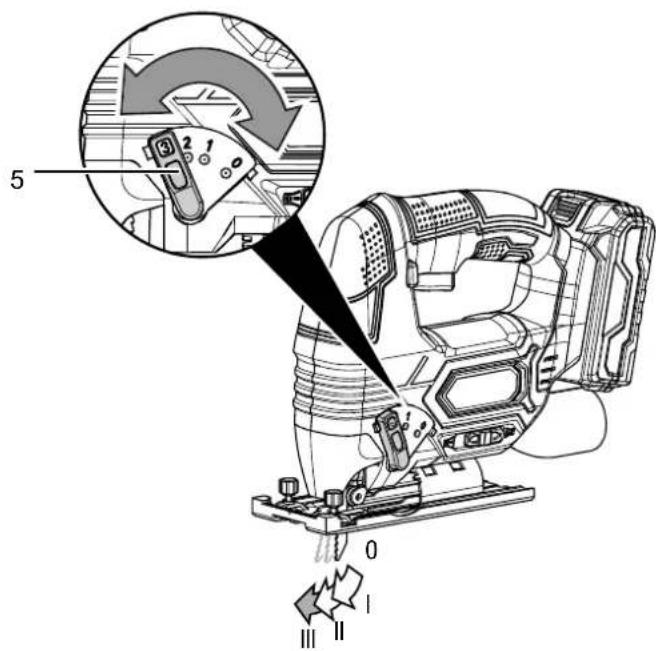

5 Selecteur course pendulaire
6 Plaque de base avec patin amovible
7 Lampe de travail LED
8 Fix-lame rapide
9 Tigde protection
10 Galet de guidage

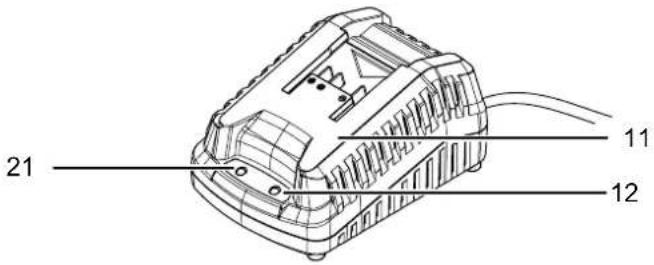

11 Chargeur rapide
12 LED rouge de la batterie (charge)

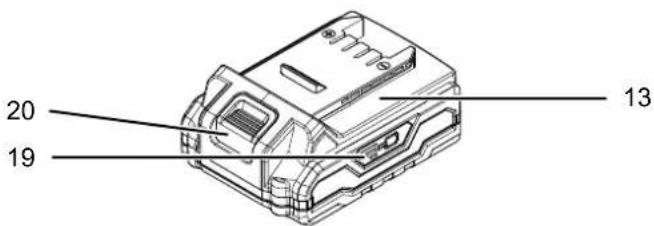

13 Batterie

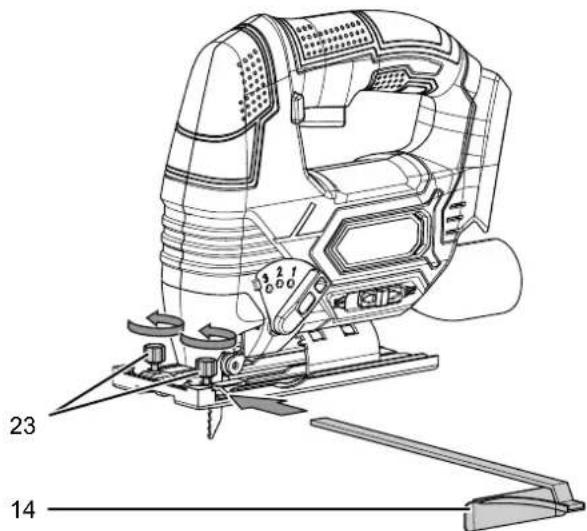

14 Bute parallele

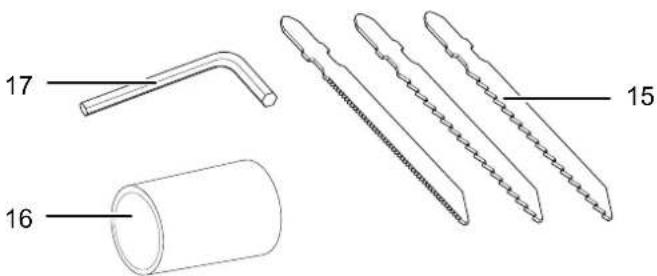

15 Jeu de Iames

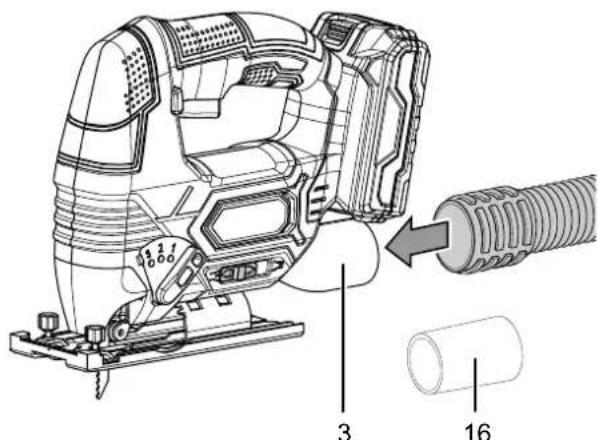

16 Adaptateur pour aspiration
17 Clé Allen
18 Protection anti-éclatement
19 Afflchage de la charge de la batterie a 3 niveaux
20 Touche de déverrouillage
21 LED verte de la batterie (chargeur rapide opérationnel)

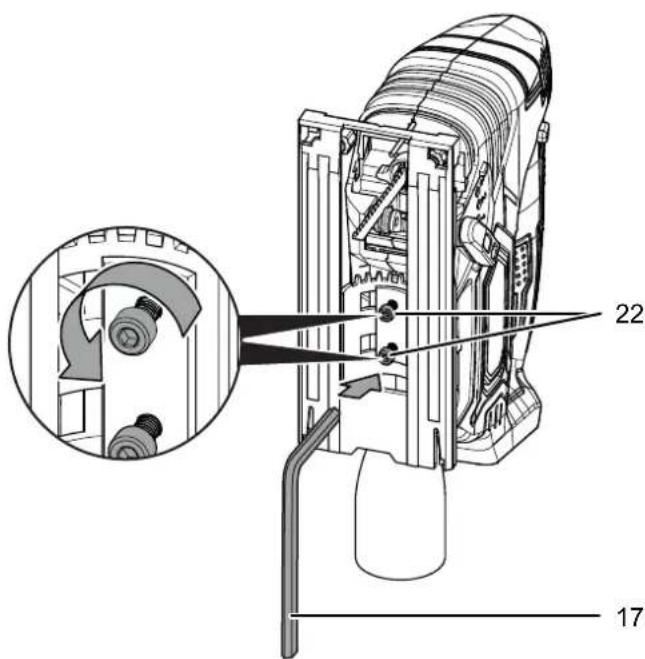

22 Vis de blocage de la plaque de base
23 Vis de fixation du guide parallele
24 Capot de protection

Furniture

• 1 scie sauteuse pendulaire sans fil
  1 guide parallele
  2 Iames de scie a bois HCS
• 1 lame de scie à métal HSS
• 1 adaptateur pour aspiration
  1 protection anti-éclatement
  1 patin
• 1 batterie
  1 chargeur rapide
• 1 clé Allen
• 1 mallette de transport
• 1 mode d'emploi

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle PJSS 11-20V
Régime à vide 0 - 2 700 min	-1
Course 20 mm
Angles de coupe 0° / 15° / 30°	45°
Poids, batterie incluse 2 kg
Batterie Multiflex 20-2.0 DC
Type Li-ion
Tension nominale 20 V	---
Capacité 2 Ah
Chargeur rapide Multiflex 20-2.0 AC
Entrée
Tension nominale 230 - 240 V /	50 Hz
Puisance absorbée 65 W
Sortie
Tension nominale 21,5 V	---
Courant de charge 2,4 A
Fusible	3,15 A retardé
Durée de charge 1 h
Classe de protection	II / ☐
Informations relatives aux vibrations selon EN 62841-2-11
Valeur totale des vibrations émises :
Sciage de plaques d'aggloméré ah,B	5,860 m/s2
Incertitude K	1,5 m/s2
Sciage de tôle métallique ah,B	6,148 m/s2
Incertitude K	1,5 m/s2
Émissions sonores selon EN 62841-2-11
Niveau de pression sonore LpA	85 dB(A)
Puisance sonore LwA	96 dB(A)
Incertitude K 3 dB(A)

Indications relatives aux informations sur le niveau sonore et les vibrations :

• Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici ont été mesurées au moyen de tests normalisés selon EN 62841 et peuvent être utilisées pour comparer différents apparciels électriques entre eux.
• Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici peuvent également servir à une évaluation préliminaire de l'exposition.

Attention Les émiss

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuee de maniere erronee.

• Les émissions sonores et vibratoires générées pendant le travail réel avec l'outil peuvent différer des valeurs citées en fonction des conditions d'utilisation de l'outil, et plus particulièrement de la nature de la pièce à usiner. Dans la mesure du possible, essayez de ne pas vous exposer aux vibrations. Le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail, par exemple, permettent de réduire efficacement les vibrations dessenties. Il convient de prendre en compte toutes les phases du fonctionnement de l'outil électrique (à savoir également les plages de temps durant lesquelles l'outil est arrêté ou tourne sans contrainte).

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entrepassage de l'appareil.

Transport

Utilisez une mallette adaptée au transport de l'appareil afin de le protégé contre les influences extérieures.

Veuillez observer les consignes suivantes avant chaque transport :

• Arretez l'appareil.
• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez la batterie de l'appareil.
• Retirez l'outil du porte-outil.
• Le cas échéant, retirez l'aspiration de poussière de l'appareil.

La batterie Li-ion fournie est soumise aux exigences du droit des marchandises dangereuses.

Observe les instructions suivantes relatives au transport ou à l'expédition de batteries Li-ion :

• Les batteries peuvent être transportées sur la route par l'utilisateur sans autres conditions.

• Il est nécessaire de respecter les exigences et les marquages spécifiques lors de l'expédition par des tiers (par ex. transport aérien ou entreprises de transport). Lci, un expert des matières dangereuses doit être consulté pour la préparation des colis.

• N'utilisez les batteries que si le boitier est intact.

• Mettez de la bande adhéasive sur les contacts ouverts et emballez les batteries de telle sorte qu'elles ne bougent pas dans l'emballage.
• Veuillez également respecter les prescriptions nationales eventuelles.

Stockage

Veuillez respecter les consignes suivantes avant chaque entreprises :

• Arrêtez l'appareil.
• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez la batterie de l'appareil.
• Retirez l'outil du porte-outil.
• Le cas échéant, retirez l'aspiration de poussière de l'appareil.
• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
• Rangez-le dans la mallette de transport de l'appareil fournie afin de le protégger.
• Ne stockez pas de batterie Li-ion entierement décharge. Le stockage d'une batterie décharge peut provoquer une décharge profonde et causez ainsi la détérioration de la batterie.

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

• au sec et protégé du gel et de la chaleur
• à une température ambiente inférieure à 45 °C
• dans la mallette de transport dans un endroit protégé de la poussière et de l'exposition directe du soleil

Mise en service

Déballage de l'appareil

• Retirez la mallette de transport de l'emballage.

Avertissement relat à la tension électrique

Électrocution provoquee par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous détectez des endommagements.

N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

• Contrôlez l'intégrité du contenu de la mallette de transport et la présence eventuelle de déteriorations.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

• Éliminez l'emballage conformément à la législation nationale en vigueur.

Charge de la batterie

Remarque

L'accumulateur peut etre endommag en cas d'utilisation incorrente.

Débranche la fiche du chargeur avant chaque insertion et retrait de l'accumulateur.

Ne chargez jamais l'accumulateur à des températures ambiantes inférieures à 10^ ou supérieures à 40^ .

À la livraison, la batterie est partiellement chargée afin d'éviter toute déterioration causée par une décharge profonde.

La batterie doit être chargée avant la première mise en service et lorsque la puissance est faible (seul levoyant LED rouge de l'affichage de capacité de la batterie (19) est allumé). Pour ce faire, procédez de la manière suivante :

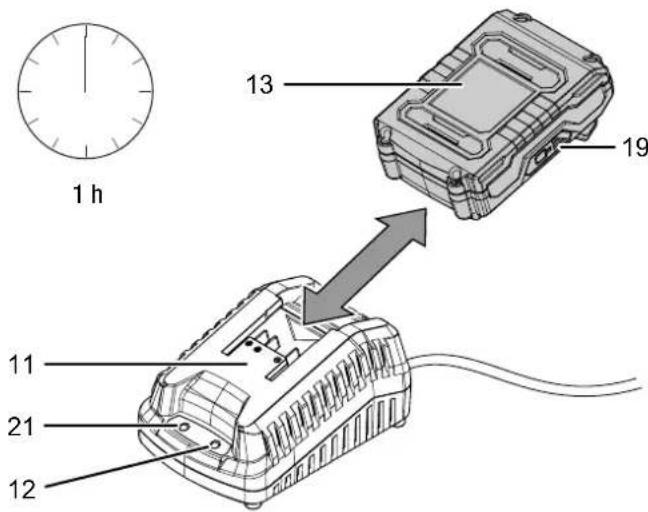

1. Poussez la batterie (13) sur le chargeur rapide (11) comme illustré jusqu'à ce qu'un clic soit audible.

1. Insérez la fiche secteur du chargeur rapide (11) dans une prise secteur conformément sécurisée.

LevoyantLED rouge de la batterie(12)s'allume.
Le temps de charge se monte à une heures environ.

1. Attendez jusqu'à ce que levoyant LED rouge de la batterie (12) s'éteigne et que levoyant LED vert (21) s'allume.

La batterie (13) est complètement chargée.

1. Debranche le cordon d'alimentation du chargeur rapide (11) de la prise murale en tirant sur la fiche secteur.

Il est possible que la batterie (13) et le chargeur rapide (11) chauffent pendant le processus de charge. Laissez la batterie (13) refroidir à température ambiente.

1. Retirez la batterie (13) du chargeur rapide (11) en maintainant pressée la touche de déverrouillage (20) et en tirant la batterie (13) pour l'enlever du chargeur rapide (11).

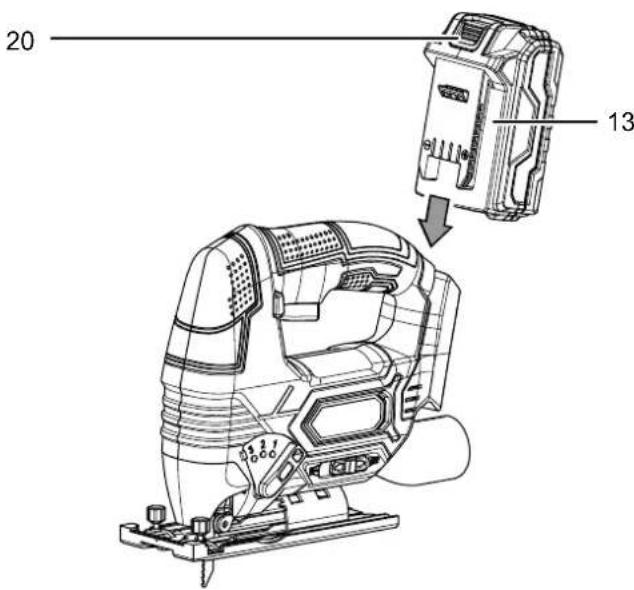

Mise en place de la batterie

1. Insérez la batterie (13) dans l'appareil jusqu'à ce qu'elle s'enclença.

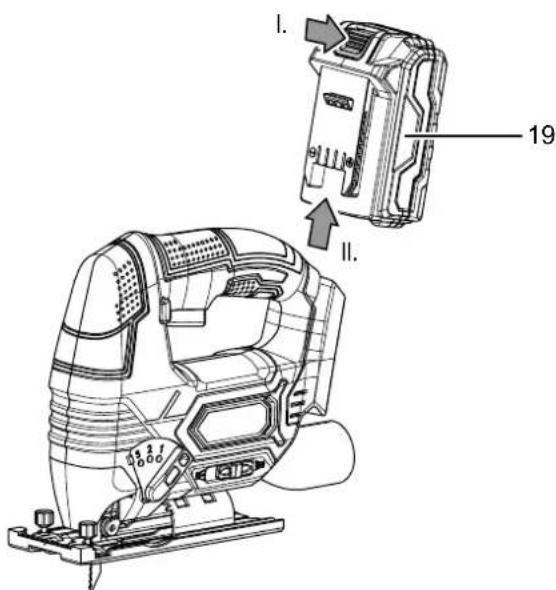

Extraction de la batterie

1. Séparez la batterie (13) de l'appareil en appuyant sur la touche de déverrouillage (20) (I.) et en tirant la batterie hors de l'appareil (II.).

1. Au besoin, chargez la batterie (13) comme décrit au chapitre Charge de la batterie.

Contrôle de l'etat de charge de la batterie

La batterie possède un indicateur de capacité intégré.

L'etat de charge de la batterie peut être consulté sur les trois voyants LED de l'affichage de capacité (19) de la maniere suivante :

Couleur LED Signification
vert - orange - rouge Charge / puissance maximum
orange - rouge Charge / puissance moyenne
rouge Charge faible - Charger la Batterie

1. Appuyez sur le symbole batterie (25) sur la batterie (13).

Vous pouvez dire I'etat de charge au moyen de I'affichage de capacité de la batterie (19).

Changement de lame

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur et la batterie de l'appareil avant toute intervention sur l'appareil.

Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

Porter des gants de protection

Portez toujours des gants de protection ajustés lorsqu vous travailliez avec l'appareil.

L'appareil est livré avec 2 lames de scie pour le bois et une lame pour les métaux légers.

Procedez de la maniere suivante pour-retirer ou insérer les lames de scie:

1. Retirez la batterie (13) de l'appareil (voir chapitre Extraction de la batterie).

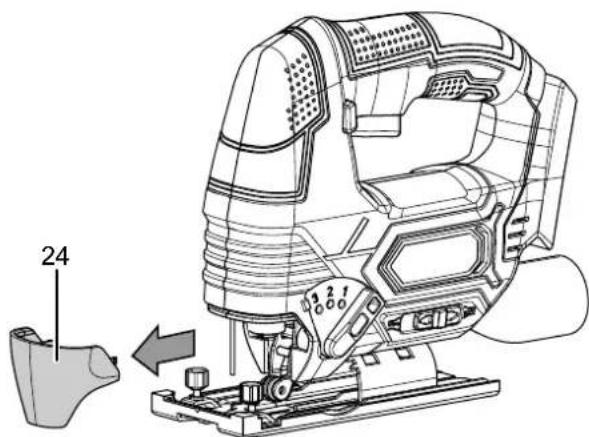

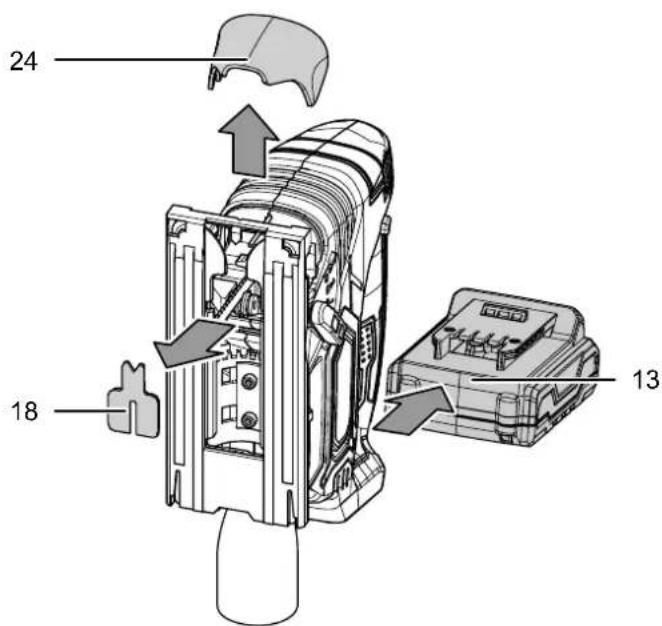

2. Enlevez le capot de protection (24).

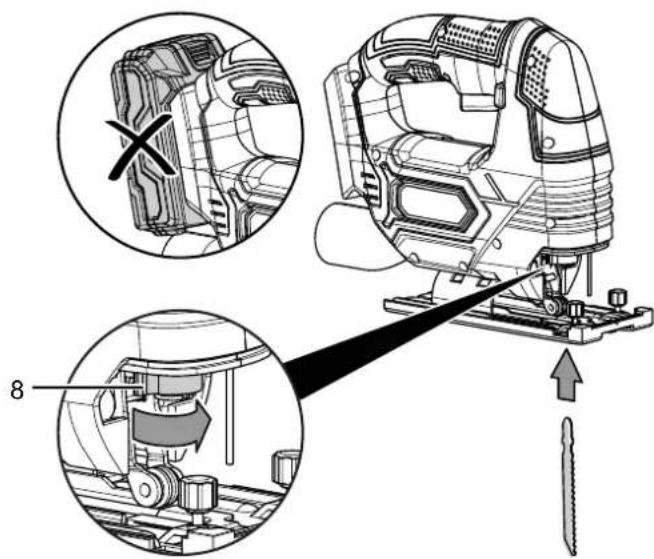

1. Faites pivoter le fixe-lame rapide (8) vers le cote et tenez-le fermement dans cette position.

1. Le cas échéant, retirez la lame presente dans le fixe-lame (8).

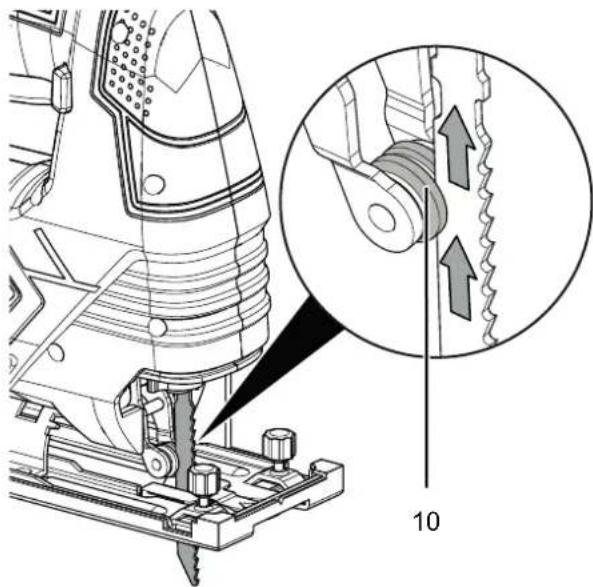

2. Insérez la lame dans le fixe-lame rapide (8). Veillez à ce que les dents de la lame soient bien dirigeées vers l'avant et que la lame repose dans le galet de guidage (10).
3. Poussez la lame jusqu'en butée dans le fixe-lame rapide (8). Veillez à utiliser une lame de scie adaptée à empanchement à simple accroche.

1. Relâchez le fixe-lame rapide (8).
   Celui-ci doit reprendre sa position initiale.
2. Verifiez le blocage correct de la lame.

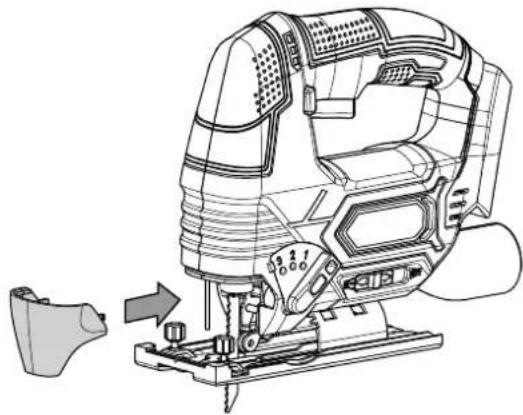

3. Replacez le capot de protection (24).

1. Remettez la batterie (13) dans l'appareil (voir chapitre Insertion de la batterie).

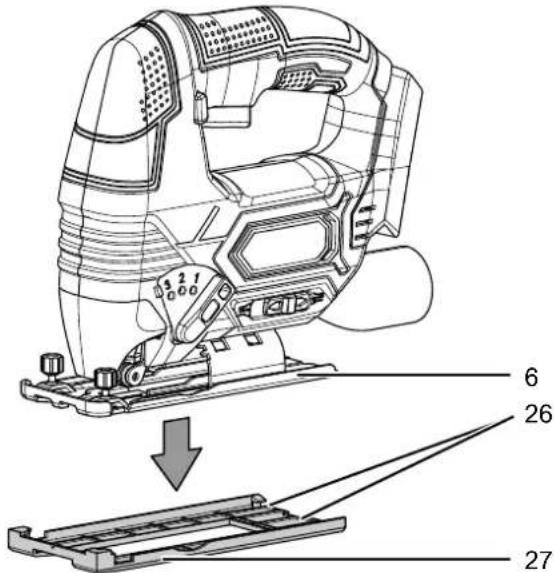

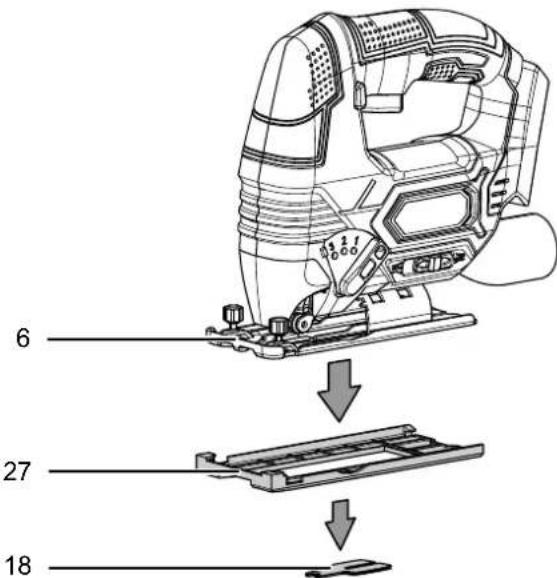

Montage / démontage du patin

Afin de préserver la surface du matériel à traiter, le patin est déjà pré-monté. Au besoin, vous pouvez enlever le patin.

1. Retirez la batterie (13) de l'appareil (voir chapitre Extraction de la batterie).
2. Dégagez les deux clips de fixation (26) à l'arrête.
3. Faites coulisser lentement le patin (27) vers l'avant en dégageant prudemment la partie avant de celui-ci de la plaque de base (6).
4. Tirez prudemment le patin (27) vers le bas.

1. Pour remettre le patin (27) en place, faites-le tout d'abord coulisser sur la plaque de base (6).
2. Continue jusqu'à ce que les clips de fixation (26) à l'arrête s'encluquent.
3. Verifiez laonne fixation du patin (27).
4. Remettez la batterie (13) dans l'appareil (voir chapitre Insertion de la batterie).

Montage / démontage de la protection anti-éclatement

La protection anti-éclatement permet d'eviter l'arrachage de la surface lorsque I'on scie du bois. La protection anti-éclatement ne peut ettre utilisée qu'avc certains types de lames de scie et uniquement avec un angle de sciage de 0^ .You pouvez I'enlever au besoin, par exemple lorsque vous voulez effectuer une decouple biasie.

La protection anti-éclatement est déjà pré-montée.

1. Retirez la batterie (13) de l'appareil (voir chapitre Extraction de la batterie).
2. Demontez tout d'abord le patin (27) (voir le chapitre Montage / demontage du patin)
3. Enlevez la protection anti-éclatement (18) de la plaque de base (6) en la pressant prudement vers l'extérieur.

1. Pour remetre en place la protection anti-éclatement (18), pressez celle-ci prudemment de bas en haut dans l'encoche de la plaque de base (6) jusqu'à ce qu'elle s'enclique. Veillez à ce que la face lisse de la protection anti-éclatement (18) soit orientée vers l'extérieur de l'appareil.
2. Remettez la batterie (13) dans l'appareil (voir chapitre Insertion de la batterie).

Réglage de l'angle de coupe

L'angle de coupe peut être régé sur 0^ / 15^ / 30^ / 45^ , vers la gauche ou vers la droite.

1. Retirez la batterie (13) de l'appareil (voir chapitre Extraction de la batterie).
2. Enlevez tout d'abord la protection anti-éclatement (18) ainsi que le capot de protection (24).

1. Desserrez les vis (22) sur la partie inférieure de l'appareil au moyen de la clé Allen (17).

1. Poussez la plaque de base (6) vers l'arrière jusqu'à ce qu'elle puisse tournier librement.

1. Reglez l'angle de coupe souhaite. L'angle de coupe est grave en degrés sur la plaque de base (6).

1. Repoussez la plaque de base (6) vers l'avant jusqu'à ce que la denture s'enclenché.
2. Serrez les vis (22) sur la partie inférieure de l'appareil au moyen de la clé Allen (17).

1. Vérifiez que la plaque de base (6) est bien fixée.
2. Remettez la batterie (13) dans l'appareil (voir chapitre Insertion de la batterie).

Info

En cas de coupe biaisée, ni la protection antiéclatement ni le capot de protection ne peuvent être utilisés.

Montage du guide parallele

Le guide parallèle peut être monté aussi bien à gauche qu'à droite de l'appareil.

1. Retirez la batterie (13) de l'appareil (voir chapitre Extraction de la batterie).
2. Desserrez les vis de serrage (23) de la glissiere. Veuillez ce faisant à ne pas sortir complètement les vis.

1. Faites coulisser le guide parallele (14) dans la glissiere, avec les marques vers le haut.
2. Amenez le guide parallele (14) sur la position souhaitee.
3. Serrez les vis de serrage (23).
4. Remettez la batterie (13) dans l'appareil (voir chapitre Insertion de la batterie).

Réglage de la course pendulaire

Voussouspèze réglier le mouvement pendulaire de la lame de scie. Les niveaux 1 à 3 permettent une progression plus rapide de la découpe, alors qu'avc le niveau 0 (aucun mouvement pendulaire), les bords des découpes sont plus fins et plus propres.

Le niveau de mouvement pendulaire peut être déterminé au moyen d'essais pratiques pour chacune des applications. Les remarques suivantes sont valables dans tous les cas :

• Choisissez un niveau petit si vous souhaitez doivent un bord de coupe fin et propre, arrêtez au besoin complètement le mouvement pendulaire.
• Lorsque vous traitez des matériaux fins, arrêtez le mouvement pendulaire.
• Travailliez sur les matériaux durs avec un niveau de mouvement pendulaire réduit.

• Vous pouvez travailler au niveau maximum de mouvement pendulaire avec des matériaux tendres et lorsque vous sciez le bois dans le sens des fibres.

• Placez le selector (5) sur le niveau de mouvement pendulaire souhaite. Plus le niveau est élevé, plus le mouvement pendulaire est important. Le mouvement pendulaire peut être modifié même en cours d'utilisation.

Operation

Conseils et recommandations pour la manipulation de la scie sauteuse

Généralités :

• Les fentes d'aération doivent être libres afin que le moteur ne surchauffe pas.
• Avant chaque utilisation, contrôle le bon positionnement de l'outil se trouvant dans le porte-outil. L'outil doit être fermement bloqué et inséré dans le support prévu du porte-outil.
• Verifiez avant chaque mise en marche que vous utilisez l'outil correct adapte pour l'utilisation prévue.

Sciage :

Utilisez uniquement une lame parfaite et non endommagée. Les lames déformées, émoussées ou représentant d'autres déteriorations peuvent se rompre.
- Observe les directives légales et les recommendations du fabricant de matériel aux lors du sciage de matérielux légers.
- Avant de scier le bois, les panneaux d'aggloméré, les matériaux de construction, etc. avec des lames HCS, vérifie l'absence de corps étrangers comme les clous, les vis, etc. Le cas échéant, retirez les corps étrangers ou utilisez des lames HSS.
- Pour scier des courbes étroites, utilisez une lame mince.
- La lame de scie ne doit pas etre plus longue que nécessaire pour la decoupe prevue.

Mise en marche et arrêt de l'appareil

Portez toujours vous équipement personnel de protection lorsque vous travailliez avec l'appareil.

1. Vérifiez que la lame de scie montée, le mouvement pendulaire et l'angle de coupe sont adaptés aux travaux prévus.
2. Verifiez que la piece a usiner est bien securisée et que la surface de travail est préparée en conséquence.
3. Posez la plaque de base avec le patin (6) sur la piece.
4. Appuyez sur le verrouillage de mise en marche (1) pour actionner l'interrupteur marche / arrêt.
5. Appuyez sur le bouton marche / arrêt (2) et maintenez-le pressé pendant l'utilisation.

L'appareil fonctionne selon les réglages effectuels au préalable.
La lampe de travail LED (7) s'allume.

1. Relâchéz le bouton marche/arrêt (2) afin d'arrêter l'appareil.

La lampe de travail LED (7) s'éteint.

Réglage de la fonction soufflerie / aspiration

Les copeaux peuvent, au besoin, être soufflés vers l'avant ou bien aspirés au moyen d'un aspirateur que vous avez l'option de raccorder à la scie sauteuse.

1. Assurez-vous que le capot de protection (24) est monté.
2. Poussez le sélecteur de fonction soufflerie / aspiration (4) vers la gauche pour faire aspirer les copeaux par un aspirateur externe ou bien vers la droite pour souffler les copeaux.

Raccordement de l'aspirateur

Vou puez raccorder un aspirateur à l'appareil. L'adaptateur fourni permet le raccordement de tuyaux de petit diamètre.

Attention

Utilisez toujours un aspirateur spécifique pour l'aspiration de matériel aux nocifs pour la santé ou toxiques.

1. Au besoin, montez l'adaptateur (16) livre avec l'appareil sur le raccordement pour l'aspiration (3).
2. Pour optimiser l'aspiration, utilisez autant que possible la protection anti-éclatement (18).
3. Raccordez un aspirateur adapté (par ex. un aspirateur industriel) au raccord d'aspiration (3).

1. Poussez le sélecteur de fonction soufflerie / aspiration (4) vers la gauche en position aspiration.

Mise hors service

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Si besoin est, laissez refroidir l'appareil.
• Retirez la batterie de l'appareil (voir le chapitre Mise en service).
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Accessoires disponibles

Avertissement

Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans la notice d'instructions.

L'utilisation d'autres outils et d'autres accessoires que ceux qui sont commandés dans la notice d'instructions peut entraîner un risque de blessure.

Désignation Numéro d'article
Lames de scie sauteuse pour bois, 10 pièces	6 215 001 101
Lames de scie sauteuse pour métal, 10 pièces	6 215 001 131
Batterie de rechange Multiflex 20V 2,0 Ah	6.200.000.303

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

Toutes les tâches de dépannage nécessitant l'ouverture du boîtier sont à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Une légère fumée ou une odeur apparait lors de la première utilisation :

• Il ne s'agit ni d'un dernier ni d'une panne. Ce phénomène disparait rapidement après un certain temps de fonctionnement.

L'accumulateur ne se charge pas :

• Verifiez si l'accumulateur est inséré correctement sur le chargeur rapide.
  Poussez l'accumulateur dans le chargeur rapide de maniere à ce que les contacts de l'accumulateur aient prise dans le chargeur rapide. L'accumulateur doit s'enclencher dans le chargeur rapide.
• Vérifiez le raccordement au réseau.
• Verifiez le bon etat du cable electrique et de la fiche d'alimentation.
• Vérifiez la protection du réseau.
• Vérifiez les dommages éventuels du chargeur rapide. N'utilise pas de chargeur rapide endommage. Contactez le service après-vente de Trotec.
• Verifiez si les contacts de l'accumulateur sont encrassés. Le cas échéant, nettoyez-les.
• Il est possible que l'accumulateur soit défectueux et doit être remplace. Utilisez uniquement un accumulateur du même type.

L'appareil ne se met pas en marche :

• Il est possible que la charge de la batterie soit trop faible. Rechargez la batterie.
• Verifiez que la batterie est insérée correctement dans l'appareil.

Glissez la batterie sur l'appareil de manière à ce que les contacts de la batterie aient pris. La batterie doit s'encliqueter dans l'appareil.

• Verifiez si les contacts de l'accumulateur sont encrassés.

Le cas échéant, nettoyez-les.

Info

Attendez au moins 10 minutes avant de remetre l'appareil en marche.

La lame de scie tremble :

• Verifiez le blocage de la lame dans l'ouverture du fixe-lame rapide prévue à cet effet.
  Veillez a ce que le fixe-lame rapide soit bien bloqué.

La lame ne pénétre pas sans problème dans le matériel à travailler ou la puissance de sciage est trop faible :

• Verifiez que le réglageChoisi pour le mouvement pendulaire convient au matériel à traiter.
• En cas d'usure de la lame, remplacez-la par une neue.
• Verifiez que la lame de scie可以选择 convient au matériel à traiter.

L'appareil devient brulant :

Veillez a ne pas à exercer une pression trop élevé sur l'appareil pendant le sciage.
- Verifiez que la lame de scie可以选择 convient aux travaux à effectuer.
- Les fentes d'aération doivent être libres afin d'eviter une surchauffe du moteur.

Info

Attendez au moins 10 minutes avant de remetre l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien

À respecter avant tous travaux de maintenance

Avertissement relat à la tension électrique

Ne touchez jamais la fiche d'alimentation ni la batterie avec les mains humides ou mouillées.

• Éteignez l'appareil.
• Laissez l'appareil refroidir complètement.
• Retirez la batterie de l'appareil.

Avertissement relat à la tension électrique

Tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise spécialisée homologue ou par la société Trotec.

Indications de maintenance

Aucune piece à entretenir ou à lubrifier par l'utilisateur ne se trouve à l'intérieur de la machine.

Signaux de sécurité sur la batterie et sur le chargeur

Contrôle régulierrement les signaux de sécurité se trouvant sur la batterie et le chargeur. Renouvelez les signaux de sécurité en cas d'illisibilité.

Nettoyage

L'appareil doit être nettoyé avant et après chaque utilisation.

Remarque

L'appareil ne doit pas etre lubrifie apres le nettoyage.

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la détérapation de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans I'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boitier.

• Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entre en contact avec les composants électriques. N'utilise pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
• Séchez l'appareil avec un chiffon doux et non pelucheux.
• Séchez la lame avec un chiffon doux et non pelucheux.
• Maintenez propres les contacts de raccord de l'appareil et du chargeur.
  Retirez les dépôts de poussière et, le cas échéant, les copeaux de bois et le reste du matériel du fixe-lame rapide.
• Les dépôts de poussière sont à retarder des orifices d'aération afin d'éviter une surchauffe du moteur.
• Enlevez poussières et copeaux de l'éjection des copeaux. Si celle-ci est bloquée, nettoyez-la avec des moyens appropriés (par ex. de l'air comprime).

Élimination

Le pictogramme représentant une poubelle barrée, apposé

sur un apparéil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou electroniques usages sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibités de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des apparéils électriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation évientuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en evitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

Li-Ion

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures menagères, mais être éliminées conformément à la directive europeenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Déclaration de conformité

Traduction de la déclaration de conformité originale

conformément à la directive

CE Machines 2006/42/CE, annexe II, partie 1, section A

Nous, société Trotec GmbH, déclarons sous notre seule

responsabilité que le produit désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.

Modèle / produit : PJSS 11-20V

Type: scie sauteuse pendulaire sans fil

À partir de l'année modèle: 2021

Normes harmonisées appliquées :

EN 55014-1:2017
EN 62841-1:2015
EN 62841-2-11:2016+A1:2020

Normes et specifications techniques nationales

appliquées :

EN 55014-2:2015

Nom du fabricant et de la personne autorisée à étabir les documents techniques :

Trotec GmbH

Grebbener Straße 7, D-52525 Heinsberg

Telephone: [phone]

E-mail: [e-mail]

Lieu et date de la déclaration :

Heinsberg, le 01.12.2021
