PSCS 1112V - Perceuse TROTEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Perceuse à percussion Trotec PSCS 1112V, puissance de 1100 W, vitesse à vide de 0-3000 tr/min, couple maximal de 40 Nm.
Utilisation	Idéale pour percer le bois, le métal et le béton, avec fonction de percussion pour des matériaux durs.
Maintenance et réparation	Vérifier régulièrement le système de ventilation, nettoyer les filtres et lubrifier les pièces mobiles si nécessaire.
Sécurité	Utiliser des lunettes de protection et des gants, s'assurer que l'outil est débranché lors du changement d'accessoires.
Informations générales	Poids de 2,5 kg, câble de 3 mètres, garantie de 2 ans, accessoires inclus : mandrin, forets, poignée supplémentaire.

FOIRE AUX QUESTIONS - PSCS 1112V TROTEC

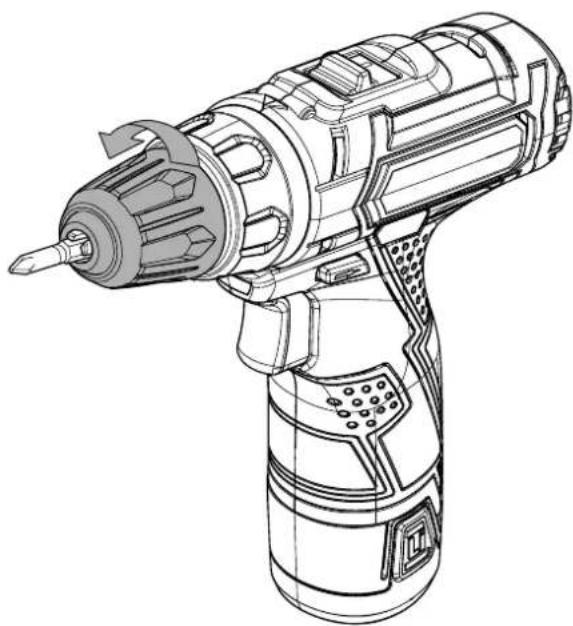

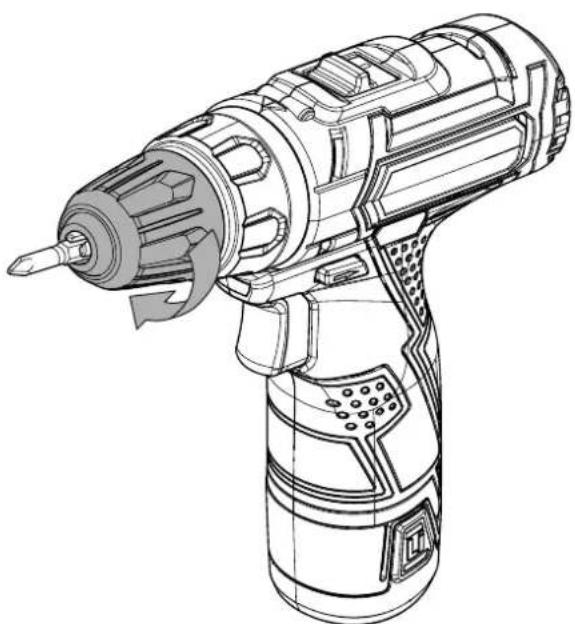

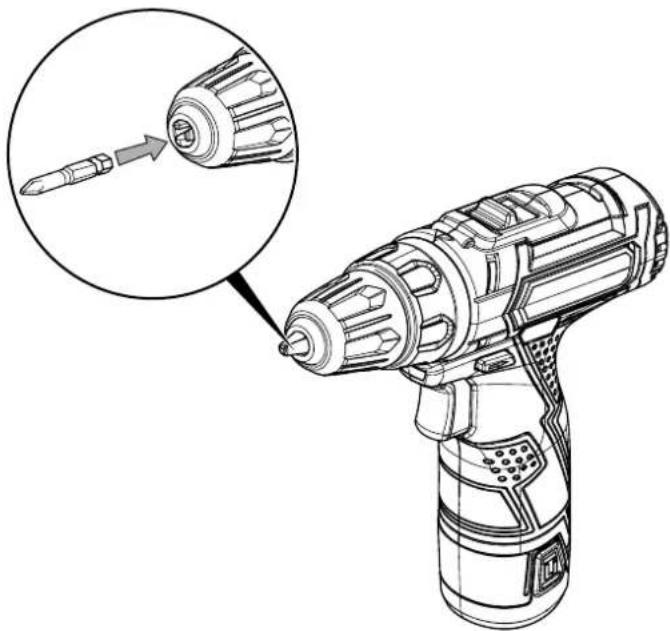

Comment changer le foret de la perceuse TROTEC PSCS 1112V ?

Pour changer le foret, assurez-vous que la perceuse est éteinte. Serrez le mandrin en tournant dans le sens des aiguilles d'une montre pour le desserrer. Retirez le foret usé et insérez le nouveau, puis serrez le mandrin dans le sens inverse pour le fixer.

Pourquoi ma perceuse TROTEC PSCS 1112V ne démarre-t-elle pas ?

Vérifiez si la perceuse est correctement branchée et si la prise fonctionne. Assurez-vous également que l'interrupteur de sécurité n'est pas activé, et que la batterie (si applicable) est chargée.

Comment régler la vitesse de la perceuse TROTEC PSCS 1112V ?

La vitesse de la perceuse peut être réglée en utilisant la gâchette. Plus vous appuyez fort sur la gâchette, plus la vitesse augmente. Pour des matériaux différents, ajustez votre pression pour obtenir la vitesse souhaitée.

Ma perceuse TROTEC PSCS 1112V chauffe-t-elle trop pendant l'utilisation, que faire ?

Si votre perceuse chauffe, cessez immédiatement l'utilisation et laissez-la refroidir. Assurez-vous d'utiliser le bon foret pour le matériau et d'éviter de forcer la perceuse. Un refroidissement régulier est recommandé lors d'une utilisation prolongée.

Comment nettoyer ma perceuse TROTEC PSCS 1112V ?

Pour nettoyer votre perceuse, utilisez un chiffon sec pour enlever la poussière et les débris. Évitez l'utilisation de produits chimiques agressifs. Assurez-vous que la perceuse est débranchée avant tout nettoyage.

Que faire si le mandrin de ma perceuse TROTEC PSCS 1112V est bloqué ?

Si le mandrin est bloqué, essayez de le dévisser doucement à la main. Si cela ne fonctionne pas, utilisez une clé à mandrin (si fournie) pour appliquer plus de force. Ne forcez pas trop pour éviter d'endommager le mandrin.

Quelle est la capacité maximale de perçage de la TROTEC PSCS 1112V ?

La capacité maximale de perçage dépend du matériau : pour le bois, elle est d'environ 30 mm, et pour l'acier, elle est d'environ 10 mm. Consultez le manuel d'utilisation pour des spécifications détaillées.

Comment savoir si ma perceuse TROTEC PSCS 1112V a besoin d'entretien ?

Si vous remarquez une diminution de la performance, des bruits étranges ou une surchauffe excessive, il est temps de vérifier votre perceuse. Un entretien régulier, comme le nettoyage et la lubrification, est recommandé.

MODE D'EMPLOI PSCS 1112V TROTEC

Informations sur I'appareil 8

Transport et stockage 10

Mise en service. 11

Utilisation. 14

Défauts et pannes 16

Entretien. 17

Élimination 17

Déclaration de conformité 18

Remarques concernant la notice

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement relatif aux matieres explosives

Ce symbole indique que les matieres explosives causent des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter la notice d'instructions.

Porter des lunettes de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser une protection pour les yeux.

Porter un masque de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un masque de protection.

Porter des vêtements de sécurité

Ce symbole indique la nécessite de porter des vêtements de protection.

Porter des gants de protection

Ce symbole indique la nécessite de porter des gants de protection.

Voussoupiezélecharger la derniere version de la notice d'instructions et la déclaration de conformité UE sur le lien suivant:

PSCS 11-12V

Consignes generales de sécurité pour les outils ELECTriques

Avertissement

Lisez toutes les mises en garde de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet outil electroportatif.

Le non-respect des instructions suivantes risque de causer une électrocution, de provoquer un incendie ou de donner lieu à des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Le terme outil électrique utilisé dans les consignes de sécurité se rapporte aux outils électriques utilisés sur secteur (avec un cable électrique) et aux outils électriques sans fil (sans cable électrique).

Avertissements de sécurité généraux pour les outils -Securite de la zone de travail

• Veillez à ce que la zone de travail soit propre et bien éclairée. Le désordre et une luminosité insuffisante sont propices aux accidents.
• Ne faites pas fonctionner les outils électriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produit des étincelles qui peuvent enflammer les poussières ou les fumées.
• Maintenez les enfants et les personnes représentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Avertissements de sécurité généraux pour les outils électriques - Sécurité électrique

• La fiche de l'outil électrique doit être adaptée à la prise. Ne modifies jamais la fiche de chaque façon que ce soit. N'utilise pas de fiche adaptateur avec des outils reliés à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque de choc électrique.
• Evitez tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs. Il existe un risque accru de chic électrique si votre corps est relié à la terre.
• N'exposez pas les outils à la pluie ou à l'humidité. La déténération d'eau à l'intérieur d'un outil électrique accentue le risque d'électrocution.
• N'utilisez jamais le cordon d'alimentation pour porter, accrocher ou débrancher l'outil. Maintenez le cordon d'alimentation à l'écart de la chaleur, de l'huile, d'arêtes vives ou de pieces mobiles. Des cordons d'alimentation endommages ou emmelés augmentent le risque d'électrocution.
• Dans le cadre d'une utilisation de l'outil en extérieur, utilisez uniquement des rallonges adaptées à l'utilisation extérieure. L'utilisation d'une rallonge adaptée à l'utilisation extérieure réduit le risque de choc électrique.
• Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas etre evitee,utilizez un disjoncteur differentiel. L'utilisation d'un disjoncteur differentiel reduit le risque de chic electrique.

Avertissements de sécurité généraux pour les outils électriques - Sécurité des personnes

• Restez vigilant, regardez ce que vous étés en train de faire et faites preuve de bon sens lors de l'utilisation de l'outil. N'utilise pas d'outils électriques lorsque vous étés fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention au cours de l'utilisation d'un outil électrique peut entraîner des blessures graves.

Utilisez un équipement de protection individuelle et portez toujours des lunettes de protection. Les équipements de protection individuelle, tels que les masques antipoussières, les chaussures de sécurité antidérapantes, les casques ou les protections acquistiques, en fonction du type d'outil utilisé, réduisent le risque de blessures.

protection. Les équipements de protection individuelle, tels que les masques antipoussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques, en fonction du type d'outil utilisé, réduisent le risque de blessures.

• Évitez toute mise en marche intempestive. Assurez-vous que l'outil est arrêté avant de le brancher sur le secteur ou de raccorder la batterie, de le prendre en main ou de le transporter. Porter les outils avec le doigt sur l'interrupteur ou brancher un outil électrique alors qu'il est en marche est une source d'accidents.
• Retirez toute clé de réglage avant demettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut entraîner des blessures.
• Veillez à ne pas vous tener de façon anormale. Adoptez une position stable et gardez toujours l'équilibre. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
• Habillez-vous de manière adaptée. Ne portez pas de vêtements amples ou de bijoux. Gardez cheveux et vêtements à distance des pieces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prend dans des éléments en mouvement.
• S'il est possible de monter des dispositifs d'aspiration et de récapération des poussières, assurez-vous qu'ils sont bien raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration des poussières peut réduire les risques dus aux poussières.
• Ne vous croyez pas faussement en sécurité et n'ignorez pas les consignes de sécurité concernant les outils électriques sous prétexte que vous maïrisez l'appareil. Toute néligence peut entrainer de graves blessures en une fraction de seconde.

Avertissements de sécurité généraux pour les outils électriques - Utilisation et entretien de l'outil

• Faites attention à ne pas surcharger l'outil. Utilisez l'outil prévu pour l'application concernée. L'outil adapté vous permettra de很好地 réaliser le travail et de manière plus sure, conformément à la puissance pour laquelle il a été construit.
• N'utilisez pas d'outils ELECTriques dont l'interrupteur est défectueux. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et doit être réparé.
• Debranche la fiche de la prise de courant et/ou retirez la batterie amovable avant d'effectuer des réglages, de changer d'outils de travail ou de ranger l'appareil. Ces mesures de sécurité réduisent le risque de mise en marche accidentelle de l'outil.
• Conserve les outils non utilisés hors de portée des enfants. Ne permette pas aux personnes qui ne sont pas familiarisées avec l'outil électrique ou qui n'ont pas lu ces consignes de l'utiliser. Les outils electrométries sont dangereux s'ils sont utilisés par des novices.
• Entretenez bien les outils electriques et les outils insérables. Vérifiez qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pieces cassées ou toute autre irregularité pouvant affecter le fonctionnement de l'outil. En cas de dommages, faites réparer l'outil electrique avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.
• Affütez et nettoyez les outils permettant de couper. Les outils de coupe dotés de pieces coupantes tranchantes correctement entretenues sont moins susceptibles de bloquer et sont plus facies à contrôler.
• Utilisez l'outil électrique, les outils insérables, etc. conformément à ces instructions. Tenez compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
• Maintenez les poignées et les surfaces de préhension séches, propres et exemples d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité en cas de situation imprévue.

Consignes générales de sécurité pour les outils électriques - Utilisation et entretien de l'outil sans fil

• Ne rechargez la batterie qu'avac le chargeur specifie par le fabricant. Un chargeur adapté à un certain type de batteries peut provoquer un incendie s'il est utilisé avec d'autres batteries.
• N'utilise les outils electriques qu'vec les batteries prevues a cet effet. L'utilisation d'autres batteries peut entrainer un risque de blessures et d'incendie.
• Lorsqu'une batterie n'est pas utilisé, tenez-la à l'écart de toutes sortes d'objets métalliques, tels que trombones, pieces de monnaie, clés, clous, vis ou autres, susceptibles de relier les contacts entre eux. Un court-circuit entre les contacts de la batterie peut entraîner des brûlures ou un incendie.
• En cas d'utilisation incorrecte, du liquide peut s'écouler de la batterie. Évitez tout contact avec celui ci. En cas de contact accidentel, nettoyez à l'eau. Si le liquide entre en contact avec les yeux, recherche en plus une aide Médicale. Le liquide provenant des batteries peut cause des irritations ou des brûlures.
• N'utilisez pas une batterie endommagée ou modifiée. Les batteries qui ont subi des dommages ou des modifications peuvent partager un comportement imprévisible et causer un incendie, une Explosion ou des blessures.
• N'exposez pas la batterie au feu ou à des températures tropées. Un feu ou des températures supérieures à 130^ peuvent provoquer une Explosion.
• Suivez les instructions de charge et ne chargez jamais la batterie ou l'outil sans fil en dehors de la plage de température indiquée dans le mode d'emploi. Une charge incorrecte ou une charge en dehors de la plage de température autorisée peut détruire la batterie et accroit le risque d'incendie.

Consignes générales de sécurité pour les outils électriques - Utilisation et entretien du chargeur

• Les enfants de plus de 8 ans et les personnes ayant des capacité physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser le chargeur pour autant qu'ils bénéficient d'une supervision ou qu'ils aient reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils comprendtent les dangers liés à cette utilisation. Il est interdit aux enfants de jour avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• Ne placez jamais des piles non rechargeables dans le chargeur. Un chargeur risque de provoquer un incendie ou une explosion s'il n'est pas utilisé avec le type de batterie bien précis pour lequel il est prevu ou avec des piles non rechargeables.

• Ne chargez au moyen du chargeur « PSCS 11-12V AC » que des batteries Li-ions « PSCS 11-12V DC » d'une capacité de 2,0 Ah (1 cellule). La tension de la batterie doit correspondre à la tension de charge du chargeur.

Avertissements de sécurité généraux pour les outils électriques - Maintenance et entretien

• Ne faites réparer l'outil que par un spécialiste qualifié et seulement avec des pieces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.
• N'essayez jamais de remetre en etat une batterie endommagée. Les opérations de maintenance sur les batteries ne doivent être réalisées que par le fabricant ou un atelier SAV/agréé.

Consignes de sécurité spécifiques à la perceuse-visseuse sans fil

• Sécurisez la piece à usiner. Il est plus prudent de maintainir une piece au moyen d'un dispositif de fixation ou d'un étau qu'avac la main.
• Tenez fermement l'outil electrique. Des couples de réaction élevés peuvent apparaître à court terme lors du serrage ou du desserrage des vis.
• Éteignez immidiatement l'outil electroportatif en cas de blocage de l'outil inséré. Soyez préparé aux couples de réaction élevés qui peuvent provoquer un return.
• Tenez l'appareil par les poignées isolées lorsque vous effectuez des travaux au cours desquels l'outil pourrait toucher des lignes électriques non apparentes. Le contact avec une ligne sous tension risque demettre également sous tension les parties métalliques de l'outil et de provoquer une electrocution.
• En cas de travaux sur l'appareil et lors du transport ou du stockage, placez l'interrupteur sur la position centrale du sens de rotation (verrouillage). Vous évitez ainsi toute mise en marche inopinée de l'outil électroportatif.
• Contrôlez régulierement l'usure ou les déteriorations eventuelles du porte-outil.
• Attendez l'arrêt complet de l'outil electroportatif avant de le poser.

Consignes de sécurité liées à l'utilisation de forets longs

• Ne travailliez enaucun cas à un régime supérieur au régime maximum autorisé pour le foret. Aux régimes élevés,le foret peut se courber légèrement lorsqu'il n'est pas en contact avec la piece a usiner et tourne librement. Cela peut entraîner un risque de blessures.
• Commencer toujours à percier à un régime peu élevé et en mettant le foret en contact avec la piece. Aux régimes élevés, le foret peut se courber légèrement lorsqu'il n'est pas en contact avec la piece à usiner et tourne librement. Cela peut composer un risque de blessures.
• N'exercez pas de pression exagérée, et n'exercez de pression que dans le sens longitudinal. Les forets peuvent se courber et risquer ainsi de se casser ou d'entrainer une perte de contrôle, ce qui peut entraîner un risque de blessures.

Utilisation conforme

Utilisez la PSCS 11-12V uniquement

• pour visser et dévisser les vis,
• pourencer dans le bois, le plastique et le métal, en respectant les caractéristiques techniques.

Nous recommendons d'utiliser l'outil électroportatif avec les accessoires d'origine de Trotec.

Utilisations non conformes prévisibles

L'appareil n'est pas conscience pour percer le beton ou les pierres naturelles.

Toute utilisation autre que celle qui est décrite au chapitre « Utilisation conforme » est considérée comme une utilisation non conforme raisonnablement prévisible.

Qualification du personnel

Toute personne utilisant le presente appareil doit :

• avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.

Signaux de sécurité et étiquettes sur la batterie et sur le chargeur

Remarque

Ne retirez aucun signal de sécurité, autocollant niétiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

Les signaux de sécurité et étiquettes suivants sont apposés sur la batterie :

Attention au risque d'explosion!

Ces symboles indiquent ce qui suit :

N'exposez pas la batterie au feu ou a des températures trop élevées! Ne mettez jamais la batterie en contact avec de l'eau ou du feu! Évitez l'exposition directe au soleil et l'humidité. Il existe un risque explosion!

Ne chargez jamais la batterie à des températures ambientes inférieures à 10^ ou supérieures à 40^ . Un chargement incorrect ou en dehors de la plage de température autorisée peut détruire la batterie et accroit le risque d'incendie.

Observe l'élimination correcte de la batterie!

Ce symbole indique ce qui suit :

Veillez à ce que la batterie est correctement éliminée et ne la jetez jamais dans les eaux usées ou les eaux publiques.

La batterie contient des substances irritantes, caustiques et toxiques qui doivent un risque considerable pour les personnes et l'environnement.

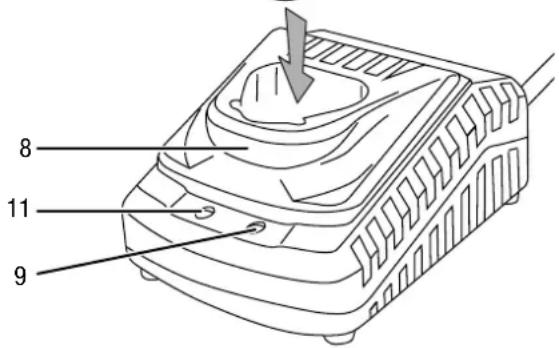

Les signaux de sécurité et étiquettes suivants sont apposés sur le chargeur :

Ce symbole indique ce qui suit :

Avant de charger la batterie, lisez le manuel d'utilisation ou la notice d'instructions.

Ce symbole indique ce qui suit :

N'utilisez le chargeur pour charger la batterie qu'a l'intérieur en lieu sec, pas a l'extérieur.

Équipement personnel de protection

Portez des lunettes de protection.

Vous protégéz ainsi vos yeux des éclats qui peuvent se détacher, tomber ou être projétés en risquant de provoquer des blessures.

Portez un masque de protection.

Vouésévitezainsideresprirerlespoussièresnocivesqui risquentd'êtreproduiteau coursdes travaux.

Portez des gants de protection.

Vous protegez ainsi vos mains contre les brulures, I'ecrasement et les ecorchures.

Portez des vêtements de protection moulants.

Ainsi, vous vous protégEZ contre le risque de vêtements pris dans une pierce en rotation.

Risques résiduels

Avertissement relat à la tension électrique

Électrocution provoquee par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous détectez des endommagements.

N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur et la batterie de l'appareil avant toute intervention sur l'appareil.

Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la pénétration de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans I'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boitier.

Avertissement relatif aux matieres explosives

N'exposez jamais l'accumulateur à une température supérieure à 45^ ! Ne mettez jamais l'accumulateur en contact avec de l'eau ou du feu! Evitez les rayons directs du soleil et l'humidité. Cela peut provoquer une explosion!

Avertissement de surface chaude

L'outil inséré peut rester brûlant après l'utilisation. Il existe un risque de brûlure au contact de l'outil. Ne touche pas l'outil inséré à mains nues. Portez des gants de protection.

Avertissement

Poussière toxique!

Les poussières nocives ou toxiques générées lors des travaux représentent un danger pour la santé de l'opérateur ou des personnes se trouvant à proximité. Portez des lunettes de protection et un masque antipoussière.

Avertissement

Ne travailliez pas sur un matériel contenant de l'amiente.

L'amiente est considere comme cancerigene.

Avertissement

Assurez-vous de ne toucher aucune ligne électrique et aucune conduite de gaz ou d'eau lorsque vous travailliez avec un outil électrique.

Eventuellement, contrôle les murs avec un détector de conduites avant de percer ou d'ouvir une paroi.

Avertissement

Risque de blessures provoquées par des pieces projétées dans l'air ou par des embouts d'outils rompus.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.

Avertissement

L'appareil n'était pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuee de manière erronee.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entreposage de l'appareil.

Remarque

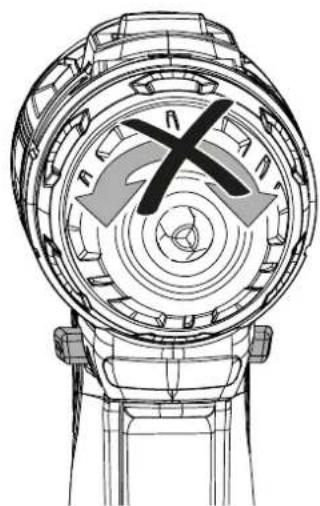

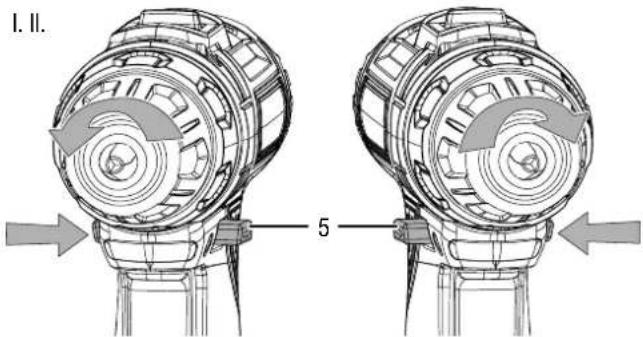

Ne changez le sens de rotation que lorsque l'appareil est à l'arrêt. Vous risquez sinon d'endommager ce dernier.

Remarque

Réglez le couple et le sens de rotation selon le mode de fonctionnement. Un mauvais réglage peut endommager l'appareil.

Comportement en cas d'urgence / fonction arrêt d'urgence

Arrêt d'urgence:

L'extraction de la batterie entraine I'arrêt immédiat de l'appareil. Pour sécuriser l'appareil contre toute remise en marche, laissez la batterie hors de l'appareil.

Comportement en cas d'urgence:

1. Arretez l'appareil.
2. En cas d'urgence, extrayez la batterie de l'appareil : pressez fermement la touche de déverrouillage de la batterie et retirez celle-ci de l'appareil comme il est décrit au chapitre « Extraction de la batterie »
3. Ne remettez pas la batterie en place lorsque l'appareil est défectueux.

Informations sur l'appareil

Description de l'appareil

La perceuse-visseuse sans fil PSCS 11-12V est équipée de deux vitesse : La première vitesse est adaptée aux vissages, la deuxième vitesse est défiee aux travaux de perçage.

La sélection de couple intégrée incluant une position de perçage permet d'utiliser la force la mêux adaptée au matériel et à la taille de vis en fonction de l'application.

Le serrage rapide du mandrin à blocage automatique de la broche permet en outre de changer l'outil utilisé simplement et sans autre outil.

La lampe de travail LED intégrée permet de mistrés éclairer la pièce ou la surface de travail.

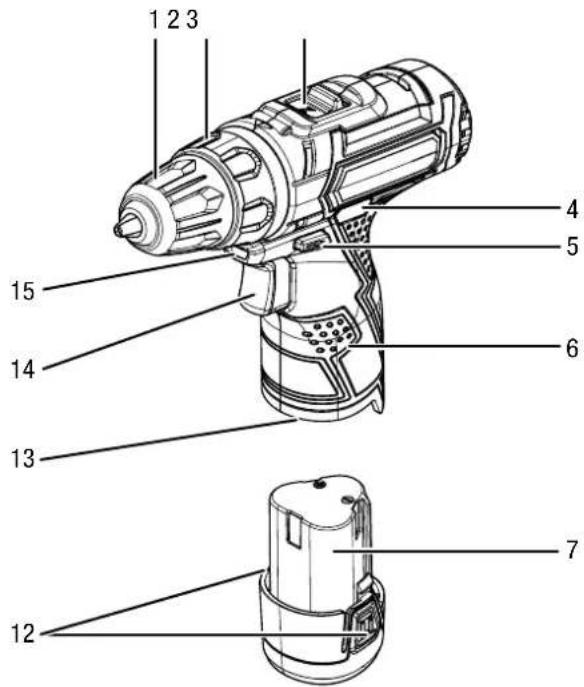

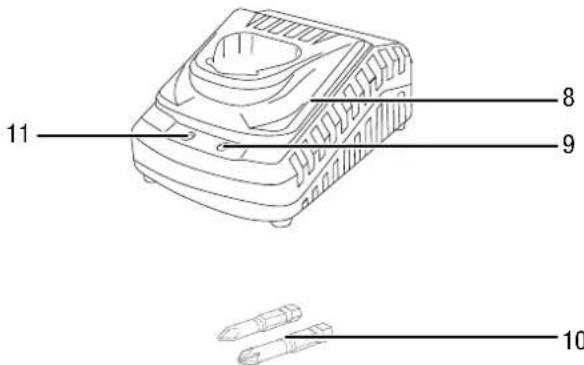

RepresentatiedeI'appareil

No Désignation

1 Serrage rapide du mandrin

2 Pré-sélection du couple

3 Boîte à vitesses (2 vitesses)

4 Affichage de la charge de la batterie à 3 niveaux

5 Rotation à droite/à gauche, verrouillage

6 Poignée

7 Batterie

8 Chargeur rapide

9 LED verte de la batterie (chargeur rapide opérationnel)

10 Embouts

11 LED rouge de la batterie (charge)

12 Touche de déverrouillage

13 Logement de la batterie

14 Bouton marche/arrêt (régulation de la vitesse)

15 Lampe de travail LED

Furniture

1 perceuse-visseuse sans fil PSCS 11-12V
- 1 batterie
- 2 embouts (50 mm)
1 chargeur rapide
- 1 mallette de transport
- 1 mode d'emploi

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle PSCS 11-12V
Tension nominale 12 V	---
Régime à vide1. Vitesse2. Vitesse	0 - 400 min-10 - 1300 min-1
Position de contrôle de couple 19 +1	9 +1
Plage de serrage du mandrin 10 mm	mm
Diamètre de perçage max.BoisMétal	20 mm8 mm
Couple max. 22 Nm
Poids 1 kg
Batterie PSCS 11-12V DC
Type Li-ion
Tension nominale 12 V	---
Capacité 2 Ah
Chargeur rapide PSCS 11-12V AC
Entrée
Tension nominale 220 - 240 V / 50 Hz
Puissance absorbée 45 W
Sortie
Tension nominale 12,8 V	---
Courant de charge 2,5 A
Fusible - -	3,15 A retardé
Durée de charge 1 h
Classe de protection	II / ☑
Niveau sonores selon EN 62841
Pression sonore 63,07 dB(A)
Niveau de puissance sonore	74,07 dB(A)
Incertitude K	5 dB(A)
Informations relatives aux vibrations selon EN 62841
Valeur d'émission vibratoire,perçage dans le métal ah	1,58 m/s2
Valeur d'émission de vibrationsvis ah	0,969 m/s2
Incertitude K	1,5 m/s2

Indications relatives aux informations sur le niveau sonore et les vibrations :

• Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici ont été mesurées au moyen de tests normalisés selon EN 62841 et peuvent être utilisées pour comparer différents apparciels électriques entre eux.
• Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici peuvent également servir à une évaluation préliminaire de l'exposition.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectue de manière erronée.

• Les émissions sonores et vibratoires générées pendant le travail réel avec l'outil peuvent différer des valeurs citées en fonction des conditions d'utilisation de l'outil, et plus particulièrement de la nature de la pierce à usiner. Dans la mesure du possible, essayez de ne pas vous exposer aux vibrations. Le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail, par exemple, permettent de réduire efficacement les vibrations dessenties. Il convient de prendre en compte toutes les phases du fonctionnement de l'outil électrique (à savoir également les plages de temps durant lesquelles l'outil est arrêté ou tourne sans contrainte).

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entrepassage de l'appareil.

Transport

Utilisez une mallette adaptée au transport de l'appareil afin de le protégé contre les influences extérieures.

Veuillez observer les consignes suivantes avant chaque transport :

• Arrêtez l'appareil en plaçant la rotation droite/gauche sur la position centrale (verrouillage).
• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez la batterie de l'appareil.
• Retirez l'outil du porte-outil.

La batterie Li-ion fournie est soumise aux exigences du droit des marchandises dangereuses.

Observe les instructions suivantes relatives au transport ou à l'expédition de batteries Li-ion :

• Les batteries peuvent être transportées sur la route par l'utilisateur sans autres conditions.

• Il est nécessaire de respecter les exigences et les marquages spécifiques lors de l'expédition par des tiers (par ex. transport aérien ou entreprises de transport). Lci, un expert des matières dangereuses doit être consulté pour la préparation des colis.

• N'utilisez les batteries que si le boitier est intact.

• Mettez de la bande adhéasive sur les contacts ouverts et emballez les batteries de telle sorte qu'elles ne bougent pas dans l'emballage.
• Veuillez également respecter les prescriptions nationales eventuelles.

Stockage

Veuillez respecter les consignes suivantes avant chaque entreprises :

• Arrêtez l'appareil en plaçant la rotation droite/gauche sur la position centrale (verrouillage).
• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez la batterie de l'appareil.
• Retirez l'outil du porte-oult.
• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
• Rangez-le dans la mallette de transport de l'appareil fournie afin de le protégger.
• Ne stockez pas de batterie Li-ion entierement décharge. Le stockage d'une batterie décharge peut provoquer une décharge profonde et causez ainsi la détérioration de la batterie.

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

au sec et protégé du gel et de la chaleur
- à une température ambiente inférieure à 45^
- dans la mallette de transport dans un endroit protégé de la poussière et de l'exposition directe du soleil

Mise en service

Déballage de l'appareil

• Retirez la mallette de transport de l'emballage.

Avertissement relat à la tension électrique

Électrocution provoquee par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus I'appareil si vous détectez des endommagements.

N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

• Contrôlez l'intégrité du contenu de la mallette de transport et la présence eventuelle de déteriorations.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

• Eliminez l'emballage conformément à la législation nationale en vigueur.

Charge de la batterie

Remarque

L'accumulateur peut etre endommagé en cas d'utilisation incorrecte.

Débranche la fiche du chargeur avant chaque insertion et retrait de l'accumulateur.

Ne chargez jamais l'accumulateur à des températures ambientes inférieures à 10^ ou supérieures à 40^ .

À la livraison, la batterie est partiellement chargée afin d'éviter toute détérioration causée par une décharge profonde.

La batterie doit être chargée avant la première mise en service et lorsque la puissance est faible (seul levoyant LED rouge de l'affichage de capacité de la batterie (4) est allumé). Procedez de la manière suivante :

1. Insérez la batterie (7) à l'envers dans le chargeur rapide (8).

1h

1. Insérez la fiche secteur du chargeur (8) dans une prise secteur conformément sécurisée.

LevoyantLED rouge de l'accumulatour (11)s'éclaire:
Le temps de charge se monte à une heures environ.

1. Attendez jusqu'à ce que levoyant LED rouge de la batterie (11) s'éteigne et que le voyant LED vert (9) s'allume.
   La batterie (7) est complètement chargée.
2. Debranchez le cordon d'alimentation du chargeur rapide (8) de la prise murale en tirant sur la fiche secteur.
   Il est possible que l'accumulateur (7) et le chargeur rapide (8) chauffent pendant le processus de charge. Laissez la batterie (7) refroidir à températe ambiente.
3. Retirez de nouveau la batterie (7) du chargeur rapide (8).

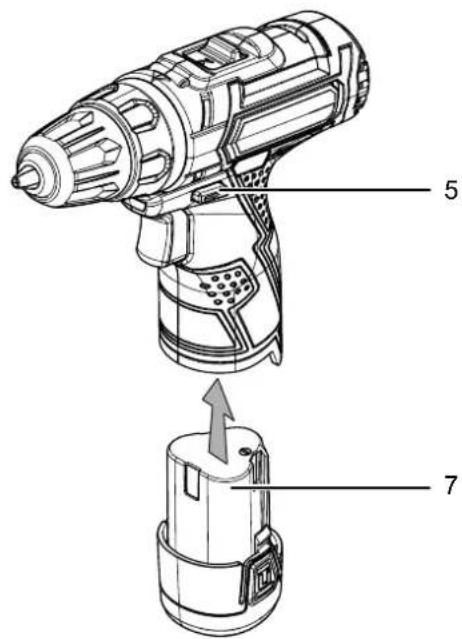

Mise en place de la batterie

1. Placez la rotation droite/gauche (5) en position centrale (verrouillage).
2. Insérez la batterie (7) dans l'appareil jusqu'à ce qu'elle s'enclença.

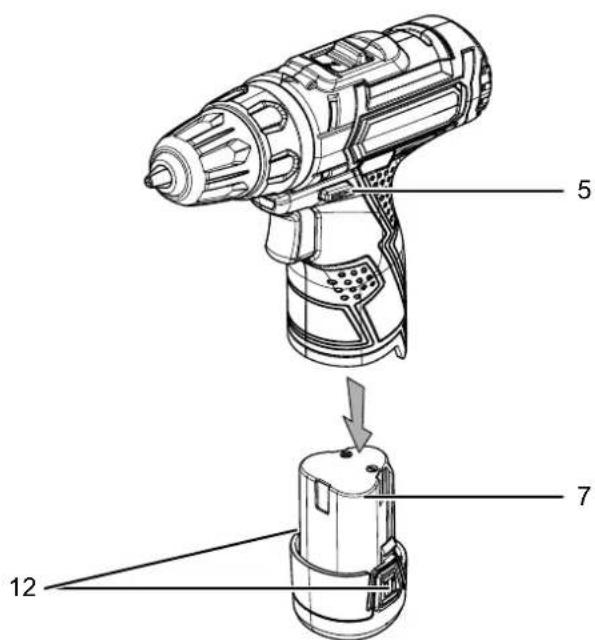

Retrait de la batterie

1. Placez la rotation droite/gauche (5) en position centrale (verrouillage).
2. Séparez la batterie (7) de l'appareil en appuyant sur la touche de déverrouillage (12) et en tirant la batterie (7) hors de l'appareil.

1. Si nécessaire, chargez l'accumulateur (7) comme décrit sous Charger l'accumulateur.

Contrôle de l'etat de charge de la batterie

Les trois voyants LED de l'accumulateur (4) indiquent I'etat de charge de la maniere suivante :

Couleur LED Signification

vert - orange - rouge Charge / puissance maximum

orange - rouge Charge / puissance moyenne

rouge Charge faible - Charger la batterie

1. Appuyez sur l'interrupteur marche/arret (14).

Vous pouvez dire l'etat de charge au moyen de l'affichage de capacité de la batterie (4).

Changement d'outil

L'appareil est équipé d'un blocage entièrement automatique. L'atigue d'entrainment du moteur se verrouille à l'arrêt pour permettre l'ouverture du serrage rapide du mandrin. Procedez de la manière suivante pour retarder ou insérer l'outil :

1. Placez la rotation droite/gauche (5) en position centrale (verrouillage).
2. Tournez le serrage rapide du mandrin (1) dans le sens inverse des aiguilles d'une montre pour ouvrir le mandrin.

1. Retirez l'embout ou la mèche, le cas échéant, du mandrin.

2. Insérez l'embout ou la mèche adaptée dans le mandrin.

1. Tournez le serrage rapide du mandrin (1) dans le sens des aiguilles d'une montre.

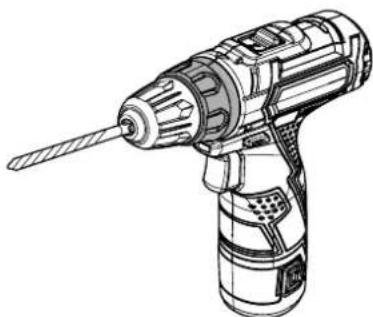

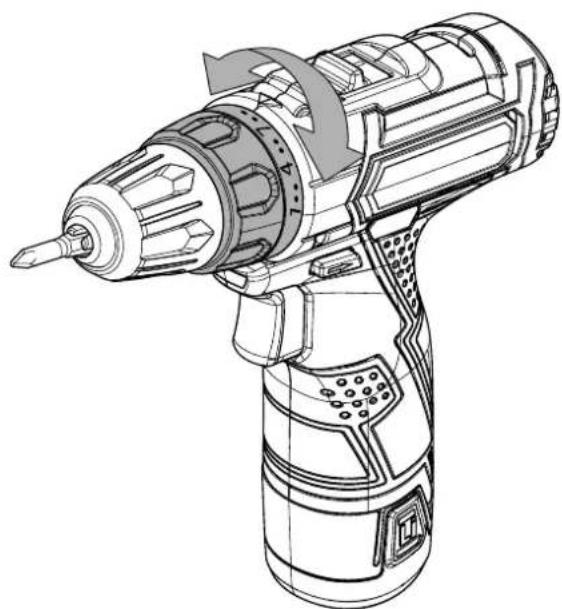

Selection de couple / Position perçage

Vou puez regler la position de contrôle de couple désirée depuis la selection le couple et ainsi selectionner le couple optimal.

• Sélectionnez un faisible niveau pour un vissage léger ou un matérieloupuple.
• Sélectionnez un niveau élevé pour un vissage difficile ou un matériel duur, ainsi que pour le dévissage de vis.
• Sélectionnez la position de perçage indiquée par le symbole pour le perçage.

Utilisation des 2 vitesses

Remarque

Actionnez la boite à vitesse uniquement lorsque

I'appareil est à l'arrêt! Dans le cas contraire, I'appareil peut s'endommager.

1. Poussez le sélecteur de vitesse (3) sur la position désirée.

Vitesse 1: régime jusqu'à 400 min, adapté à tous les travaux de vissage/dévissage.
Vitesse 2 : vitesse jusqu'à 1300 min, adaptée pour le perçage.

Utilisation

Astuces et indications pour la manipulation de la perceuse-visseuse

Généralités :

• Avant chaque utilisation, contrôlez le bon positionnement de l'outil se trouvant dans le serrage rapide du mandrin. Il doit être bloqué et se couver au centre du mandrin.
• Les dimensions et la forme des embouts de vissage sont marquées sur ces derniers. En cas d'incertitude, testez la possibilité de fixer fermement et sans jeu l'embout dans le serrage rapide du mandrin.
• La position centrale de la rotation droite/gauche (verrouillage) est utile lorsque vous faites une pause ou lorsque vous changez d'embout ou de meche.

Vissage:

• Il est possible de visser les vis dans le bois tendre sans faire d'avant-trou.
• Dans le bois dur ou pour les grandes vis, il est bon de percer un avant-trou avec une mèche.
• Il est bon que le trou soit chanfreiné au préalable lors de l'utilisation de vis à tête fraîsee.
• Il est possible que les petites vis ou les petits embouts, en particulier, soient endommages si vous reglez un couple trop élevé ou une vitesse trop élevée sur l'appareil.

Généralités relatives au perçage :

• Faites régulierement de petites pauses pendant le perçage. Ce faisant, retirez la mèche du trou afin qu'elle puisse refroidir.
  Assurez la piece à usiner avec un dispositif de fixation ou un etau.

• Sélectionner la vitesse d'après la qualité du matériel et la taille de la mèche :

• vitesse elevée pour un petit diamètre de perçage ou un matériel tendre

• vitesse faible pour un grand diamètre de perçage ou un matériel duur

• Marquez l'emplacement du trou de perçage à l'aide d'un accessoire adéquat.

• Sélectionnez une vitesse faible pour le début du perçage.

Percage dans le métal :

Utilisez une mèche appropriée au métal (par ex. mèche de High Speed Steel (HSS)).
- Percez d'abord avec une petite mèche pour un grand diamètre de perçage.
- Vous devriez refroidir la mèche avec un lubrissant approprié pour obtenir de plusieurs résultats.
- Vous pouvez également utiliser les meches pour métal pour percer le plastique.

Perçage dans le bois :

Utilisez une mèche appropriée au bois.
- Placez un bloc de bois sous la pierce et percez des deux cots, afin que le bois ne se rompe pas à lors du perçage.
- Utilisez une mèche à bois dotée d'une pointe centrale, utilisez une mèche spirale pour les percages profonds et une mèche Forstner pour les grands diamètres de percage.

Selection du sens de rotation

Remarque

Ne changez le sens de rotation que lorsque I'appareil est a I'arrêt. Vous risquez sinon d'endommager ce dernier.

Le sens de rotation du moteur est défini par la position du commutateur rotation droite/gauche (5).

1. Poussez le/selecteur de rotation droite/gauche (5) jusqu'à la butée dans la direction dans laquelle le moteur doit tourner.

I. Vissage de vis II. Devissage de vis
2. Vérifiez si le sens de rotation est adapté à la tache planifiée en mettant brievement l'appareil en marche. Un mauvais sens de rotation peut endommager l'outil et/ou la piece.
3. Au besoin, placez la rotation droite/gauche (5) sur la position centrale (verrouillage) afin de bloquer l'interrupteur marche/arrêt (14).

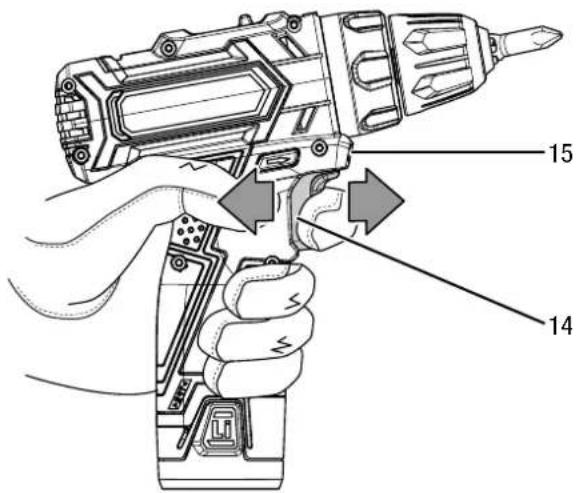

Mise en marche et arrêt de l'appareil

L'appareil est équipé d'un réglage en continu du régime. Plus vous appuyez fermement sur l'interrupteur marche / arrêt (14), plus la vitesse est élevée.

1. Verifiez si le serrage de l'outil et la position de contrôle de couple sont adaptés aux activités planifiées.
2. Verifiez si la piece est bien sécurisée ou si la surface de travail est préparée en conséquence.
3. Appuyez sur l'interrupteur marche / arrêt (14) pendant toute la durée du vissage ou du perçage.

L'appareil fonctionne selon les réglages effectuels au préalable.
La lampe de travail LED (15) s'allume.

1. Relâchéz l'interrupteur marche / arrêt (14) afin d'arrêter l'appareil.

La lampe de travail LED (15) s'éteint.

Info

Le moteur est équipé d'un frein intégré qui l'arrête rapidement lorsque l'interrupteur marche / arrêt (14) est relachué.

Mise hors service

1. Placez la rotation droite/gauche (5) en position centrale (verrouillage).
2. Si besoin est, laissez refroidir l'appareil.
3. Retirez la batterie de l'appareil (voir le chapitre Mise en service).
4. Retirez l'outil de l'appareil (voir chapitre Mise en service).
5. Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
6. Stockez l'appareil conformément aux indications figurant dans le chapitre Stochage.

Accessoires disponibles

Avertissement

Utilisez uniquement les accessoires et les apparciels auxiliaires mentionnés dans la notice d'instructions. L'utilisation d'autres outils et d'autres accessoires que ceux recommendés dans la notice d'instructions peut entrainer un risque de blessure.

Accessoires Numéro d'article
Batterie de rechange PSCS 11-12V 6	200.000.102
Set d'embouts de visseuse, 32 pces	6.200.001.001
Set de mèche à bois, 15 pces	001.101
Set de mèche à métal HSS, 15 pces	6.200.001.131

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

Toutes les tâches de dépannage nécessitant l'ouverture du boîtier sont à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Une légère fumée ou une odeur apparait lors de la première utilisation :

• Il ne s'agit ni d'un dernier ni d'une panne. Ce phénomène disparaitrapidement après un certain temps de fonctionnement.

L'accumulateur ne se charge pas :

• Verifiez si l'accumulateur est inséré correctement sur le chargeur rapide.
  Poussez l'accumulateur dans le chargeur rapide de maniere à ce que les contacts de l'accumulateur aient prise dans le chargeur rapide. L'accumulateur doit s'enclencher dans le chargeur rapide.
• Vérifiez le raccordement au réseau.
• Verifiez le bon etat du cable electrique et de la fiche d'alimentation.
• Vérifiez la protection du réseau.
• Vérifiez les dommages évientuels du chargeur rapide. N'utilise pas de chargeur rapide endommage. Contactez le service après-vente de Trotec.
• Verifiez si les contacts de l'accumulateur sont encrassés. Le cas échéant, nettoyez-les.
• Il est possible que l'accumulateur soit défectueux et doit être remplace. Utilisez uniquement un accumulateur du même type.

L'appareil ne se met pas en marche :

• Il est possible que la charge de la batterie soit trop faible. Rechargez la batterie.
• Vérifiez que la batterie est insérée correctement dans l'appareil.

Glissez la batterie sur l'appareil de manière à ce que les contacts de la batterie aient pris. La batterie doit s'encluquier dans l'appareil.

• Vérifiez la position du sélecteur de rotation droite/gauche.
  L'interrupteur doit être enforcé à fond. Si la rotation à droite/à gauche se trouve sur la position centrale (verrouillage), l'interrupteur marche/arret est bloqué.
• Verifiez si les contacts de l'accumulateur sont encrassés.

Le cas échéant, nettoyez-les.

Info

Attendez au moins 10 minutes avant de remetre l'appareil en marche.

La mèche ne pénétre pas/pénétre à peine dans le matériel à pincer :

• Vérifiez si la position de contrôle de couple sélectionnée

est correcte. La position de perçage sélectionnée.

• Le cas échéant, sélectionnez une vitesse plus élevé en utilisant la deuxième vitesse.
• Vérifiez si vous avez besoin une mèche adapâtée.
• Le cas échéant, vérifie si la machine tourne vers la gauche. Pour le perçage, la position rotation vers la droite est requise.
• Verifiez si la qualite du matériel necessite un marteau perforateur ou une perceuse a percussion.

Impossible de presser l'interrupteur marche/arret :

• Vérifiez si la rotation droite/gauche est placee sur la position centrale (verrouillage). Sélectionnez le sens de rotation désiré afin de libreter le verrouillage.

Remarque

Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Puis, remettez l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien

À respecter avant tous travaux de maintenance

Avertissement relat à la tension électrique

Ne touchez jamais la fiche d'alimentation ni la batterie avec les mains humides ou mouillées.

• Éteignez l'appareil.
• Laissez l'appareil refroidir complètement.
• Retirez la batterie de l'appareil.

Avertissement relat à la tension électrique

Tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise spécialisée homologue ou par la société Trotec.

Indications de maintenance

Aucune piece à entretenir ou à lubrifier par l'utilisateur ne se trouve à l'intérieur de la machine.

Nettoyage

L'appareil doit être nettoyé avant et après chaque utilisation.

Remarque

L'appareil ne doit pas etre lubrifié après le nettoyage.

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la pénétration de liquide dans le boitier!
Ne plongez pas I'appareil et les accessoires dans I'eau. Veillez a eviter la pénétration d'eau ou d'autres liquides dans le boitier.

• Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entraîr en contact avec les composants électriques. N'utilise pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
• Séchez l'appareil avec un chiffon doux et non pelucheux.
• Séchez les embouts avec un chiffon doux et non pelucheux.
• Maintenez propres les contacts de raccord de l'appareil et du chargeur.
• Les dépôts de poussière sont à retarder des orifices d'aération afin d'éviter une surchauffe du moteur.

Élimination

Le pictogramme représentant une poubelle barrée, apposé en apparéil électricque ou électronique, signifie que celui-ci it pas été eliminé avec les ordures menagères. Des points collecte Gratisits pour les apparéils électriques ou loniques usages sont à votre disposition à proximate de vous. Les autorités de votre ville ou de votre commune ont vous en fournir les adresses. Pour de nombreux pays DE, vous trouvrez sur la page Internet //hub.trotec.com/?id=45090 des informations sur d'autres bilités de prise en charge. Sinon, adressez-vous à une prise homologuee dans votre pays pour le recyclage et ination des apparéils électriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation évientuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

LI-lon

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures menagères, mais être éliminées conformément à la directive europeenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Déclaration de conformité

Traduction de la déclaration de conformité originale conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A

Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.

Modèle / produit : PSCS 11-12V

Type: perceuse-visseuse

À partir de l'année modèle: 2021

Normes harmonisées appliquées :

EN 55014-1:2017
EN 62841-1:2015
EN 62841-2-1:2018

Normes et specifications techniques nationales appliquées :

EN 55014-2:2015

Nom du fabricant et de la personne autorisée à étabir les documents techniques :

Trotec GmbH

Grebbener Straße 7, D-52525 Heinsberg

Telephone: [phone]

E-mail: [e-mail]

Lieu et date de la déclaration : Heinsberg, le 20.07.2021
