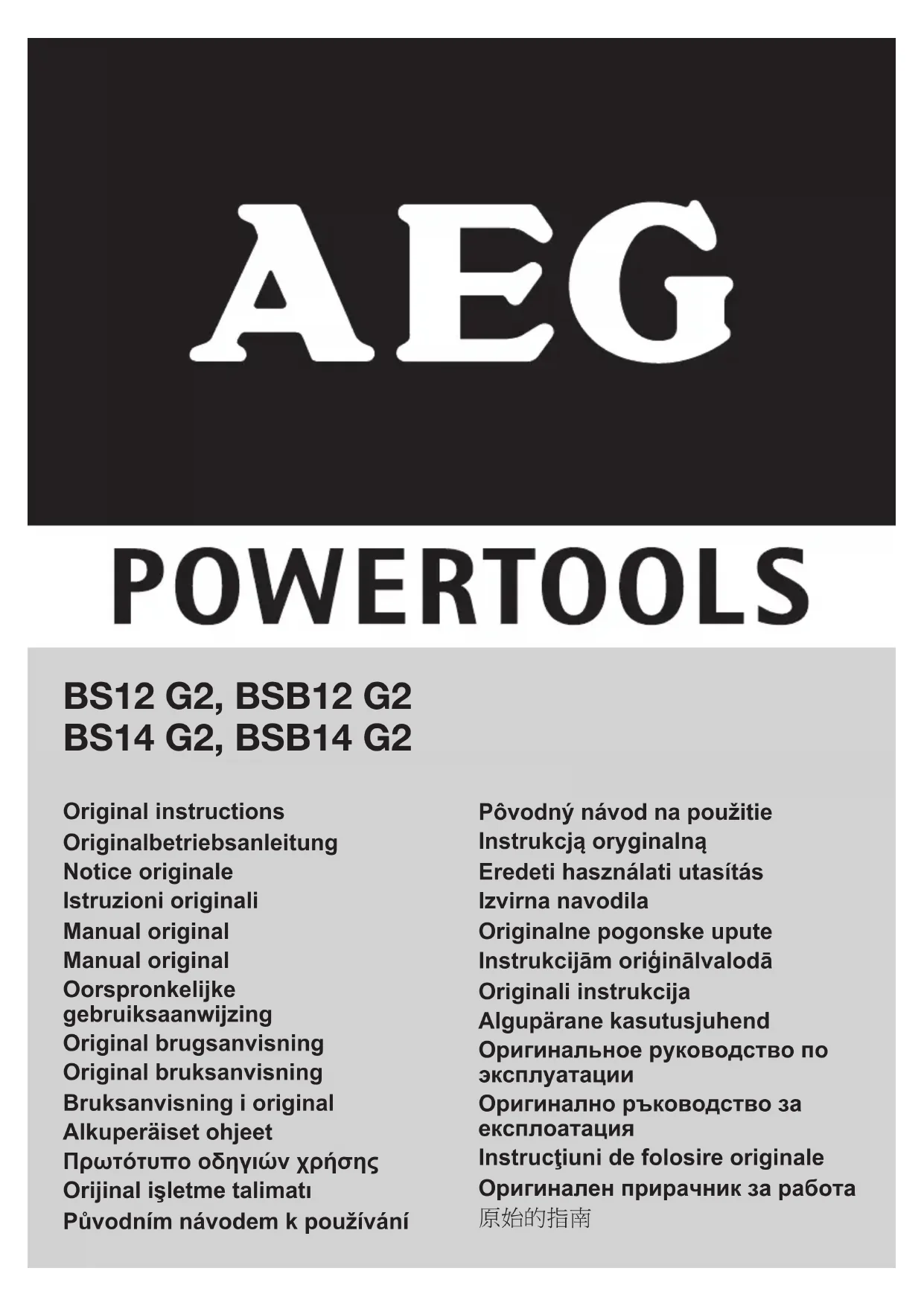

BSB14 G2 - Visseuse AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse-visseuse à percussion sans fil
Marque	AEG
Modèle	BSB14 G2
Tension batterie	14,4 V
Type de batterie	Li-ion ou NiCd compatible système GBS
Capacité batterie recommandée	1,5 Ah ou 3,0 Ah
Vitesse à vide 1ère vitesse	0-400 min⁻¹
Vitesse à vide 2ème vitesse	0-1500 min⁻¹
Couple max (avec batterie 3,0 Ah Li-ion)	38 Nm
Diamètre de perçage dans l'acier	13 mm (avec mandrin 1,5-13 mm)
Diamètre de perçage dans le bois	32 mm
Diamètre de perçage dans la brique	8 mm
Plage de serrage du mandrin	1,5-13 mm (Li-ion)
Poids (avec batterie Li-ion 1,5 Ah)	1,59 kg
Niveau de pression acoustique (K=3 dB)	12 m/s² (vibration perçage béton)
Alimentation	Sans fil, batterie interchangeable
Fonctions principales	Perçage à percussion, perçage standard, vissage
Entretien et nettoyage	Maintenir les contacts propres, utiliser pièces AEG, stocker batterie à 27°C avec charge 30-50%
Sécurité	Porter protection auditive, utiliser poignée supplémentaire, retirer batterie avant entretien
Pièces détachées et réparabilité	Vue éclatée disponible auprès du SAV AEG
Informations générales	Conforme EN 60745, EN 55014, directives européennes

FOIRE AUX QUESTIONS - BSB14 G2 AEG

Quelle batterie utiliser avec la visseuse AEG BSB14 G2 ?

Utilisez uniquement des accus interchangeables du système GBS AEG, compatibles 14,4 V (Li-ion ou NiCd). Pour une autonomie optimale, privilégiez les batteries Li-ion 3,0 Ah.

Comment changer le mandrin de la visseuse BSB14 G2 ?

Le mandrin est un mandrin auto-serrant sans clé. Pour le retirer, ouvrez complètement les mors, puis dévissez la vis de fixation (filetage inversé) à l'aide d'un tournevis. Tournez le mandrin dans le sens inverse des aiguilles d'une montre pour le dévisser.

Quelle est la vitesse de rotation maximale de la BSB14 G2 ?

La visseuse dispose de deux vitesses : première vitesse de 0 à 400 tr/min (couple élevé) et deuxième vitesse de 0 à 1500 tr/min (pour perçage rapide).

Comment recharger la batterie de la visseuse AEG BSB14 G2 ?

Utilisez exclusivement le chargeur du système GBS AEG. Branchez le chargeur, insérez la batterie, la LED indique la charge. Une fois chargée, retirez la batterie. Ne laissez pas la batterie en charge plus de 24h.

Puis utiliser la BSB14 G2 pour percer du béton ?

Oui, cette visseuse est à percussion. Activez le mode percussion en faisant glisser le sélecteur. Le diamètre maximum dans la brique et le grès est de 8 mm.

Quel est le couple maximal de la visseuse BSB14 G2 ?

Avec une batterie Li-ion de 3,0 Ah, le couple maximal atteint 38 Nm. Avec une batterie de 1,5 Ah, il est de 30 Nm.

Comment entretenir la batterie pour prolonger sa durée de vie ?

Stockez la batterie à environ 27°C dans un endroit sec avec une charge de 30 à 50% si vous ne l'utilisez pas pendant plus de 30 jours. Rechargez-la tous les 6 mois pour éviter une décharge profonde.

La BSB14 G2 est-elle équipée d'une protection contre les surcharges ?

Oui, le bloc d'accus intègre un dispositif de protection contre les surcharges. En cas de sollicitation excessive, l'électronique coupe automatiquement l'outil. Éteignez puis rallumez pour reprendre le travail.

Quels accessoires sont recommandés pour cette visseuse ?

Utilisez des embouts de vissage et des forets de qualité AEG. Le mandrin accepte des queues de 1,5 à 13 mm. Pour la sécurité, utilisez toujours la poignée supplémentaire fournie.

Où trouver la vue éclatée et les pièces de rechange de la BSB14 G2 ?

Contactez votre station de service après-vente AEG (liste dans la notice) ou écrivez à AEG Electric Tools GmbH, Max-Eyth-Straße 10, D-71364 Winnenden, Germany, en indiquant le numéro à 10 chiffres de la plaque signalétique.

MODE D'EMPLOI BSB14 G2 AEG

∅ de perçage dans acier.	10 mm.	10 mm.	10 mm.	10 mm.
∅ de perçage dans acier (avec mandrin 1,5 - 13 mm).			13 mm.	13 mm.
∅ de perçage dans bois (avec mandrin 1,5 - 13 mm).	30 mm.	30 mm.	30 mm.	30 mm.
∅ de perçage dans bois.			32 mm.	32 mm.
∅ de perçage dans brique et grès argilo-calcaire		6 mm.		8 mm.
Vis à bois (sans avant trou)	4,2 mm.	4,2 mm.	4,2 mm.	4,2 mm.
Vitesse de rotation 1ère vitesse	0-350 min	0-350 min	0-400 min	0-400 min
Vitesse de rotation 2ème vitesse	0-1350 min	0-1350 min	0-1400 min	0-1400 min
Vitesse de rotation 2ème vitesse (Li-lon)			0-1500 min	0-1500 min
Perçage à percussionen charge max.		20250 min		21000 min
Perçage à percussionen charge max. (Li-lon).				22250 min
Couple avec accu interchangeable 1,5 Ah *1	30 Nm.	30 Nm.	32 Nm.	32 Nm.
Couple avec accu interchangeable 3,0 Ah *1			38 Nm.	38 Nm.
Tension accu interchangeable	12 V	12 V	14,4 V	14,4 V
Plage de serrage du mandrin NiCd	1,5-10 mm	1,5-10 mm	1,5-10 mm	1,5-10 mm
Plage de serrage du mandrin Li-lon	1,5-10 mm	1,5-10 mm	1,5-13 mm	1,5-13 mm
Poids suivant EPTA-Procedure 01/2003 (NiCd 1,5 Ah).	1,63 kg	1,68 kg	1,77 kg	1,86 kg
Poids suivant EPTA-Procedure 01/2003 (Li-lon 1,5 Ah).			1,51 kg	1,59 kg
Poids suivant EPTA-Procedure 01/2003 (Li-lon 3,0 Ah).			1,73 kg	1,81 kg

Bruits et vibrations

Valeurs de mesure obtenues conformément à la EN 60 745.

La mesure réelle (A) du niveau de bruit de l'outil est

Niveau de pression acoustique (K = 3 dB(A))

Niveau d'intensité acoustique (K=3 dB(A)) ...

Toujours porter une protection acoustique!

Valeurs totales des vibrations (isomme vectorielle de trois

sens) établies conformément à EN 60745

Valeur d'émission vibratoire ab

Perçage à percussion dans le béton	11,1 m/s2	12 m/s2
Incertitude K=	1,5 m/s2	1,5 m/s2
Perçage dans le métal	1,1 m/s2	1,4 m/s2
Incertitude K=	1,5 m/s2	1,5 m/s2
Vissage	1,0 m/s2	1,1 m/s2
Incertitude K=	1,5 m/s2	1,5 m/s2

*1 Mesuré selon la norme AEG N 877318

AVERTISSEMENT

Le niveau vibratoire incliqué dans ces instructions a été mesuré selon un procédé de mesure normalisé dans la norme EN 60745 et peut être utilisé pour comparer des outils électriques entre eux. Il convient aussi à une estimation provisoire de la sollicitation par les vibrations.

Le niveau vibratoire indiqué représente les applications principales de l'outil électrique. Toutefois, si l'outil électrique est utilisé pour d'autres applications, avec des outils rapportés qui différent ou une maintenance insuffisante, il se peut que le niveau vibratoire diverge. Cela peut augmenter nettement la solicitation par les vibrations sur tout l'intervalle de temps du travail.

Pour une estimation précise de la sollicitation par les vibrations, on devrait également tenir compte des temps pendant lesquels l'appareil n'est pas en marche ou tourne sans être réellement en service. Cela peut réduire nettement la sollicitation par les vibrations sur tout l'intervalle de temps du travail.

Définissez des mesures de sécurité supplémentaires pour protéger l'utilisateur contre l'influence des vibrations, comme par exemple : la maintenance de l'outil électrique et des outils rapportés, le maintien au chaud des mains, l'organisation des déroulements de travail.

⚠ AVERTISSEMENT! Lisez toutes les consignes de sécurité et les instructions, même celles qui se trouvent dans la brochure ci-jointe. Le non-respect des avertissements et instructions indiqués ci après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. Bien garder tous les avertissements et instructions.

INSTRUCTIONS DE SÉCURITÉ PARTICULIERES

Porter un casque de protection au cours du perçage à percussion. L'exposition au bruit pourrait provoquer une diminution de l'ouie.

Utilisez les poignées supplémentaires livrées en même temps que l'appareil. La perte de contrôle peut mener à des blessures.

Maintenez l'appareil par les surfaces de poignée isolées lorsque vous exécutez des travaux pendant lesquels l'outil de coupe peut toucher des lignes électriques

dissimulées. Le contact de l'outil de coupe avec un câble qui conduit la tension peut mettre les pièces métalliques de l'appareil sous tension et mener à une décharge électrique.

Tenir l'appareil aux surfaces isolées faisant office de poignée pendant les travaux au cours desquels la vis peut toucher des lignes électriques dissimulées. Le contact de la vis avec un câble qui conduit la tension peut mettre des parties d'appareil en métal sous tension et mener à une décharge électrique.

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d'eau.

Avant tous travaux sur la machine retirer l'accu interchangeable.

Ne pas jeter les accus interchangeables usés au feu ou avec les déchets ménagers. AEG offre un système d'évacuation écologique des accus usés.

Ne pas conserver les accus interchangeables avec des objets métalliques (risque de court-circuit)

Ne charger les accus interchangeables du système GBS qu'avec le chargeur d'accus du système GBS. Ne pas charger des accus d'autres systèmes.

En cas de conditions ou températures extrêmes, du liquide caustique peut s'échapper d'un accu interchangeable endommagé. En cas de contact avec le liquide caustique de la batterie, laver immédiatement avec de l'eau et du savon. En cas de contact avec les yeux, rincer soigneusement avec de l'eau et consulter immédiatement un médecin.

UTILISATION CONFORME AUX PRESCRIPTIONS

BS12G2, BS14G2: La perceuse-visseuse à accu est conçue pour un travail universel de perçage et de vissage sans être branchée sur le secteur.

BSB12G2, BSB14G2: La perceuse-visseuse à percussion électronique à accu est conçue pour un travail universel de perçage à percussion, de perçage et de vissage sans être branchée sur le secteur.

Comme déjà indiqué, cette machine n'est conçue que pour être utilisée conformément aux prescriptions.

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 60745-1: 2009+A11(2010), EN 60745-2-1:2010, EN 60745-2-2:2010, EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:1997+A1:2001+A2:2008 conformément aux réglementations 2011/65/EC (RoHs), 2004/108/EC, 2006/42/EC

Autorisé à compiler la documentation technique

ACCUS

Les nouveaux accus interchangeables atteignent leur pleine capacité après 4-5 cycles de chargement et déchargement. Recharger les accus avant utilisation après une longue période de non utilisation.

Une température supérieure à 50°C amoindrit la capacité des accus. Eviter les expositions prolongées au soleil ou au chauffage.

Tenir propres les contacts des accus et des chargeurs. Après l'usage, les accus doivent être chargés entièrement pour une durée de vie optimale. Pour une plus longue durée de vie, enlever les batteries du chargeur de batterie quand celles-ci seront chargées. En cas d'entreposage de la batterie pour plus de 30 jours: Entreposer la batterie à 27°C environ dans un endroit sec. Entreposer la batterie avec une charge d'environ 30% - 50% Recharger la batterie tous les 6 mois.

PROTECTION DE L'ACCU CONTRE LES SURCHARGES

Le bloc d'accus est équipé d'un dispositif de protection contre la surcharge qui protège l'accu contre une surcharge et qui assure une longue durée de vie. En cas de sollicitation extrêmement élevée, l'unité électronique de l'accu éteint la machine automatiquement. Pour continuer le travail, il convient d'éteindre la machine et de fenclencher à nouveau. Si la machine ne redémarre pas il se peut que le bloc d'accus soit déchargé et qu'il doive être rechargé dans le chargeur.

ENTRETIEN

N'utiliser que des pièces et accessoires AEG. Pour des pièces dont l'échange n'est pas décrit, s'adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente).

Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à AEG Electric Tools GmbH, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

SYMBOLES

Veuillez lire avec soin le mode d'emploi avant la mise en service

Avant tous travaux sur la machine retirer l'accu interchangeable.

Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.
