Type de produit	Siège vélo enfant
Marque	Hamax
Modèle	Zenith Relax C3
Âge recommandé	De 9 mois à 6 ans
Poids maximal enfant	22 kg
Inclinaison du dossier	Réglable (molette)
Position longitudinale	Réglable (max 10 cm de l'essieu arrière)
Système de harnais	5 points, réglable en hauteur
Repose-pieds	Réglable en hauteur, avec sangles de pied
Protection pieds supplémentaire	Incluse et amovible
Diamètre de tube compatible	28 à 40 mm (rond)
Montage	Sur tube de cadre (avec ou sans porte-bagages) ou sur porte-bagages avec adaptateur
Matériau	Plastique, mousse
Nettoyage	Eau savonneuse tiède
Sécurité	Harnais 5 points, boucle anti-enfant, indicateurs de sécurité sur étrier
Pièces détachées	Étrier standard (604001) ou verrouillable (604002), adaptateur porte-bagages

FOIRE AUX QUESTIONS - Zenith Relax C3 Hamax

Comment installer le siège sur mon vélo ?

Le siège se monte sur le tube de cadre de votre bicyclette à l'aide de l'étrier fourni. Assurez-vous que le diamètre du tube est entre 28 et 40 mm. Suivez les étapes de la notice : retirez les goupilles de transport, insérez l'arc porteur, fixez l'étrier sur le cadre, puis réglez la hauteur et la position longitudinale. Serrez les vis à 10 Nm.

Puis-je monter le siège sur un vélo avec amortisseurs ?

Non, le siège ne peut pas être monté sur des bicyclettes avec amortisseurs. Il nécessite un cadre rigide.

Quel est l'âge et le poids maximum pour l'enfant ?

Le siège est homologué pour les enfants de 9 mois à 6 ans, avec un poids maximum de 22 kg. L'enfant doit pouvoir rester assis sans assistance.

Comment régler l'inclinaison du dossier ?

Pour incliner le dossier, enfoncez la molette (9) située à l'arrière du siège et tournez-la simultanément jusqu'à obtenir la position souhaitée.

Comment ajuster le harnais de sécurité ?

Le harnais 5 points se règle en appuyant sur le bouton rouge des boucles pour libérer la ceinture, puis en tirant sur l'extrémité pour serrer. Déplacez la boucle (c) vers le haut pour éviter que les ceintures glissent des épaules.

Comment nettoyer le siège ?

Utilisez uniquement de l'eau savonneuse tiède. N'utilisez pas de produits agressifs.

Puis-je retirer facilement le siège quand je ne l'utilise pas ?

Oui, appuyez sur le couvercle de l'étrier et retirez la barre du siège de l'étrier. Le siège se retire rapidement.

Le siège est-il compatible avec les vélos électriques ?

Oui, mais si le cadre a un diamètre hors des limites (28-40 mm), vous aurez besoin d'un adaptateur de porte-bagages. Consultez le site Hamax.

Que faire si l'étrier n'est pas assez serré ?

Vérifiez le serrage des quatre vis de fixation (6c) à l'arrière de l'étrier. Le couple recommandé est de 10 Nm. Resserez si nécessaire avant chaque randonnée.

Où trouver des pièces de rechange ?

Les pièces détachées sont disponibles chez votre fournisseur de bicyclettes ou sur le site Hamax. Références : étrier standard (604001), étrier verrouillable (604002), adaptateur porte-bagages.

MODE D'EMPLOI Zenith Relax C3 Hamax

1. Stège principal

2. Sponchia de 10/05/25

3. Sponchia de 10/05/25

4. Supports de psets

5. Arc poteur

6. Echex de fixation complet

c. Enfer

b) Sangtes métaliques

c) Vis de fixation di Inversiva de vinace

1. Плесеятное

2. Boulon d'molaisen

3. Pintertan de piez

DE

1. 312

2. Buckhafes/stem 3. Curraneetler

4.

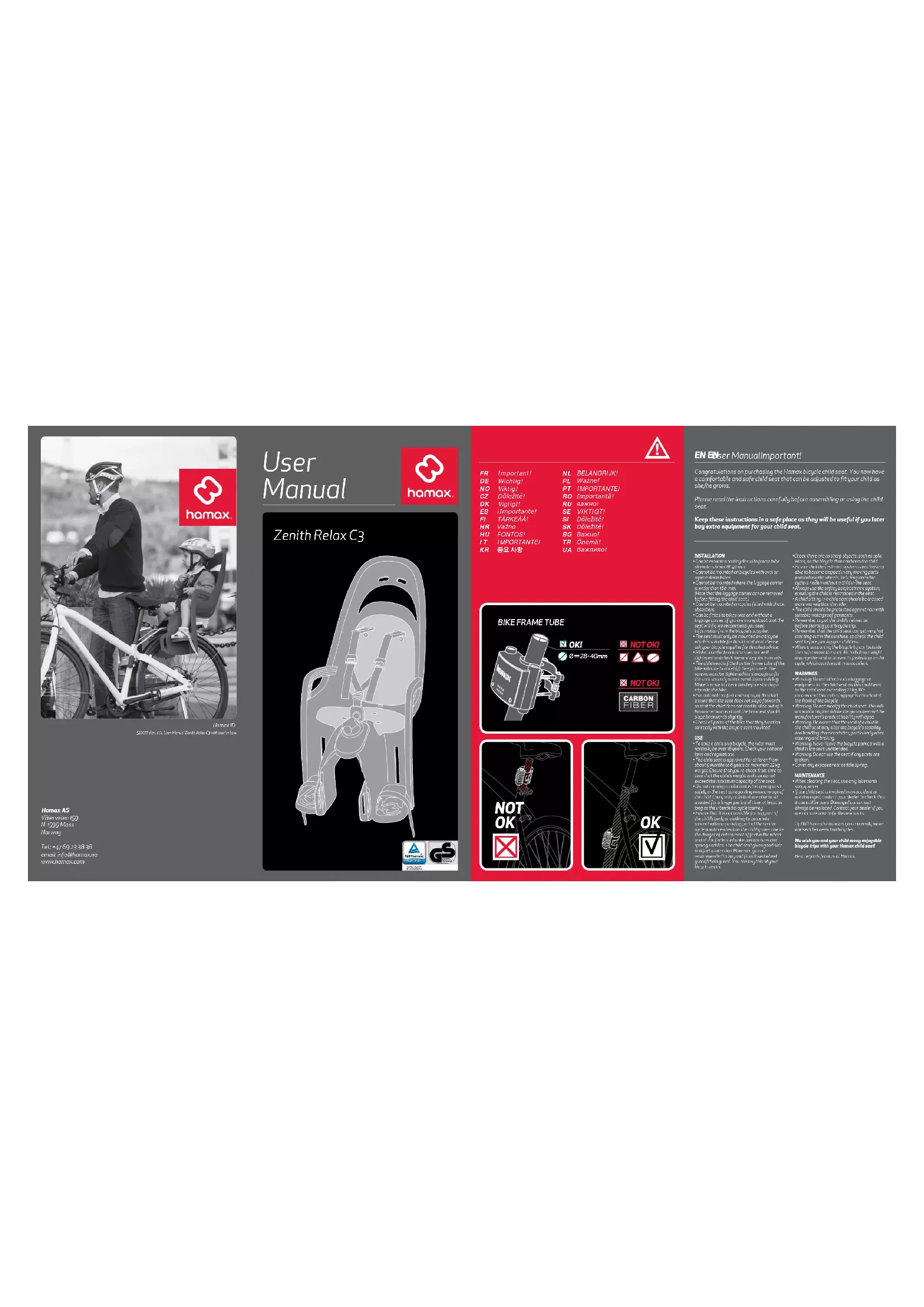

Manuel de l'utilisateurFR

Félicitations pour votre achat du siège de bicyclette pour enfants. Vous disposez désormais d'un siège pour enfants confortable et de haute sécurité, que vous pouvez adapter à la taille de votre enfant à la mesure qu'il grandit.

Veuillez lire attentivement les présentes instructions avant le montage ou l'utilisation du siège pour enfants.

Rangez soigneusement ces instructions ; elles vous seront utiles si vous souhaltez acheter des équipements supplémentaires pour votre siège pour enfants.

INSTALLATION

• Peut être monté sur des bicyclettes d'un diamètre de tuyau de cadre de 28 à 40 mm.
• Ne peut pas être monté sur des bicyclettes avec des tuyaux verticaux ovaux ou rectangulaires.
• Ne peut pas être monté si le porte-bagages est plus large que 160 mm. (Remarquez que le porte-bagages peut être retiré avant d'installer le siège pour enfants.)
• Ne peut pas être monté sur des bicyclettes avec amortisseurs.
• Peut être monté sur des bicyclettes avec ou sans porte-bagages.
  Si vous avez des doutes à propos de la possibilité de montage du siège, nous recommandons de vous informer auprès du fournisseur de votre bicyclette.
• Le siège ne peut être monté que sur des bicyclettes pouvant supporter ce type de charge. Veuillez consulter le fournisseur de votre bicyclette pour des informations détaillées à ce sujet.
• Assurez-vous que les vis de l'étrier son bien serrées et vérifiez le serrage à des intervalles réguliers.
• Le siège pour enfants est monté sur le tuyau de cadre de la bicyclette à l'aide de l'étrier (6). Voir figure F. Les vis doivent être suffisamment serrées pour maintenir en fermement en place le siège et l'empêcher de glisser.
  Prenez l'habitude de vérifier cela avant de chaque randonnée en vélo.
• Pour assurer un maximum de confort et de sécurité pour l'enfant, assurez-vous que l'enfant ne soit pas incliné vers l'avant et qu'il ne puisse glisser hors du siège. Hamax recommande que le dossier soit légèrement incliné vers l'arrière.
• Vérifiez que tous les composants de la bicyclette fonctionnent correctement

lorsque le siège y est monté.

UTILISATION

• Pour transporter un enfant dans un siège sur une bicyclette, le cycliste doit avoir 16 ans au minimum. Consultez vos lois et règlements locaux.
  Le siège pour enfants est approuvé pour des enfants à partir de 9 mois à 6 ans, ou 22 kg de poids au maximum. Assurez-vous régulièrement que la taille et le poids de l'enfant ne dépassent pas la capacité maximale du siège.
• Ne transportez jamais des enfants trop jeunes pour qu'ils ne puissent rester assis dans le siège sans assistance en raison de leur âge. Ne transportez que des enfants pouvant rester assis correctement sans assistance pendant des périodes prolongées ou au moins pendant toute la durée prévue de la randonnée..
• Assurez-vous qu'il ne soit pas possible qu'un membre du corps de l'enfant ou de ses vêtements ou du siège ne pulisse s'emmeler dans un composant en mouvement de la byciclette. Revérifiez cela régulièrement à la mesure de la croissance de l'enfant et en raison du danger que représentent les roues par rapport aux pieds et les ressorts de la salle par rapport aux doigts de l'enfant. Le siège pour enfants comporte une bonne protection latérale pour les pieds. Cependant, nous recommandons d'acheter et d'installer un garde roues/chaîne fermé. Vous pouvez acheter ces composants chez votre fournisseur.
• Vérifiez qu'il n'y ait pas d'objets pointus, tels que des cables éraflés, sur la bicyclette pouvant blesser votre enfant.
• Assurez-vous que le système de harnais n'est pas desserré et qu'il ne peut s'emmeler dans des composants en mouvement ; particulièrement les roues et même lorsque vous circulez sans qu'il n'y ait un enfant dans le siège..
• Utilisez toujours le système de ceintures/harnais, pour vous assurer que l'enfant ne pourra sortir du siège.
• Un enfant assis dans le siège devrait être habillé plus chaudement que le cycliste même.
• Veuillez toujours protéger votre enfant des intempéries à l'aide de vêtements imperméables appropriés.
• Rappelez-vous de mettre un casque-vélo à l'enfant avant de démarrer.
• Rappelez-vous que le siège pour enfants peut devenir très chaud s'il est au soleil ; vérifiez donc toujours la température du siège avant d'y installer l'enfant.

- Lorsque vous allez transporter la bicyclette en voiture (à l'extérieur de la voiture), retirez le siège.. Les turbulences de l'air pourraient desserrer sa fixation sur le vélo et donc entraîner des accidents.

AVERTISSEMENTS

• Avertissement : N'attachez pas de bagages ou d'équipements supplémentaires au siège pour enfants, puisque cela pourrait faire augmenter le poids au-delà des 22 kg autorisés. Nous recommandons d'attacher les bagages supplémentaires à l'avant de la bicyclette.
• Avertissement : Ne modifiez jamais le siège pour enfants. Cela annulerait immédiatement les garanties et la responsabilité du fabricant pour son produit.
• Avertissement : Souvenez-vous que le poids de l'enfant dans le siège pour enfants peut influencer la stabilité et le comportement de la bicyclette, particulièrement en ce qui concerne la direction et le freinage.
• Avertissement : Ne laissez jamais votre enfant seul dans le siège pour enfants..
• Avertissement : N'utilisez pas le siège si

des composants sont endommagés.

- Recouvrez les éventuels ressorts de selle exposés.

MAINTENANCE

- Pour nettoyer le siège, n'utilisez que de l'eau savonneuse tiède.

- Si le siège pour enfants a souffert un accident ou des dommages, contactez votre fournisseur pour qu'il vérifie si le siège peut encore être utilisé. Les composants endommagés doivent toujours être remplacés. Contactez votre distributeur si vous n'êtes pas certain comment monter les nouveaux composants.

Astuce ! Si vous disposez d'un étrier supplémentaire, vous pourrez facilement changer le siège d'une bicyclette à une autre.

Nous vous souhaitons, à votre enfant et à vous, de belles randonnées en vélo avec votre siège Hamax pour enfants!

Meilleures salutations de votre équipe Hamax.

FR Appuyez sur la partie frontale de l'étrier de montage (6) pour libérer l'étrier des goupilles de transport (13). Retirez les goupilles de transport. Les goupilles de transport (13) sont recyclables.

FR Retirez le serre-câbles (11) en le coupant, puis retirez les blocs protecteurs en mousse (12) à l'avant et à l'arrière. Le serre-câbles et les blocs protecteurs en mousse sont recyclables.

FR Retournez le siège (1). Tournez la barre excentrique (7) et enfoncez les deux cliquets avant de retirer complètement la barre excentrique.

FR Insérez l'arc porteur (5) dans les trous comme illustré ci-dessous.

FR Insérez la goupille de verrouillage (7) dans les trous sous la base du siège, en la laissant en position non verrouillée pour permettre le réglage final ultérieurement. 1) Verrouillé 2) Déverrouillé

FR Placez l'étrier de fixation (6a) par dessus du tuyau du cadre de la bicyclette. Attachez l'étrier à l'alde des sangles métalliques/vis de fixation (6b+c). Ne serrez pas complètement, pour permettre le réglage de la hauteur ultérieurement. S'il y a un câble du rapport de vitesses dans la zone ou doivent être attachées les sangles métalliques (6b), les sangles métalliques (6b) peuvent être passées entre le câble et le tuyau du cadre.

FR Guidez les extrémités de l'arc porteur (5) dans l'étrier (6a) jusqu'à ce que vous entendiez un clic = position verrouillée.

1. Réglez l'étrier (6a) à la hauteur appropriée, jusqu'à ce qu'il y alt environ 10 à 12 cm entre la roue arrière / garde-boues / porte-bagages et le siège pour enfants.
2. Ensuite, serrez les quatre vis de fixation (6c) à l'arrière de l'étrier, d'après l'ordre suivant (serrer et resserrer) :

Le couple de serrage recommandé est de 10 Nm. Il ne s'agit toutefois que d'une recommandation. Si l'étrier se met à bouger pendant son utilisation,

resserrez jusqu'à ce qu'il soit fermement fixé.

Prenez l'habitude de vérifier le serrage et, si nécessaire, de resserrer l'étrier avant chaque randonnée en bicyclette.

FR Assurez-vous que la goupille de verrouillage est à la position déverrouillée avant de régler le siège à la position longitudinale désirée = 10 cm maximum entre la marque centrale du siège et l'essieu arrière. Après le réglage, verrouillez le siège en tournant la goupille de verrouillage (7) à la position verrouillée.

FR Pour libérer le support de pieds (4) : Libérez le levier du repose-pieds à l'arrière en le pivotant vers le haut. Placez le repose-pieds (4) à la hauteur appropriée, puis fixez le repose-pieds en poussant le levier vers le bas.

FR Méthode de libération de la sangle de pieds (a) : Pour fixer la sangle de pieds, glissez la sangle dans le guide et tirez vers le bas jusqu'à atteindre la longueur appropriée. La sangle se verrouille automatiquement. Il n'est possible de serrer la sangle que lorsqu'elle se trouve dans le guide. Pour libérer la sangle de pieds, il suffit de la retirer du guide.

FR Pour monter la protection de pieds supplémentaire (9) : Poussez la protection de pied dans les rainures d'ajustement jusqu'à ce qu'elle produise un clic.

FR Le système de harnais (2) peut être attaché et détaché en enfonçant la boucle (3) comme montré à l'illustration #1. Il est important d'appuyer sur le centre de la boucle pour la libérer (#2 et #3). La force d'un adulte est nécessaire pour ouvrir la boucle ; c'est une question de sécurité, pour que l'enfant ne puisse l'ouvrir.

FR La longueur du système de harnais peut être réglée à l'aide des boucles a et b. Pour régler les boucles (a+b), tenez les boucles comme le montre l'illustration 1. En appuyant sur le bouton rouge et en tirant vers le haut la boucle, la ceinture est libérée. Pour serrer le système de harnais, tirez simplement sur l'extrémité des ceintures (l'illustration 2). Déplacez la boucle (c) vers le haut pour empêcher les ceintures de glisser des épaules de l'enfant (l'illustration 3.)

FR Pour incliner le siège, enfoncez la molette (9) et tournez-la simultanément, jusqu'à avoir atteint la position requise.

FR Le siège est facile à enlever lorsque la bicyclette n'est pas utilisée. Appuyez sur le couvercle de l'étrier et retirez la barre du siège de l'étrier (6).

• Réglez la ceinture de sécurité (2)
• Réglez les supports de pied et
attachez les sangles de pied (4)
- Vérifiez les indicateurs de sécurité (6d) de l'étrier.
- Portez toujours un casque-vélo, vous-même et l'enfant.

ATTENTION ! Ne laissez jamais votre enfant seule dans le siège pour enfants.

Veuillez remarques que les pieds de position ne forment pas un support approprié de la bicyclette lorsqu'un enfant a pris place dans le siège.

DE

FR Si vous disposez d'un étrier supplémentaire(6), vous pourrez facilement changer le siège d'une bicyclette à une autre. L'étrier de fixage Hamax (6) est disponible en deux versions ; standard et verrouillable. N° d'article : 604001 ÉTRIER STANDARD. N° d'article : 604002 ÉTRIER VERROUILLABLE

FR Une fois monté, si votre siège est situé trop près du porte-bagages ou de la roue, une barre supplémentaire est disponible laquelle pourrait solutionner votre problème. Veuillez contacter votre fournisseur de bicyclettes.

FR Vous pouvez également monter le siège sur le porte-bagage d'une bicyclette à l'aide d'un adaptateur de porte-bagages. Cela pourrait être utile si votre bicyclette a un diamètre de cadre hors des limites de 28 à 40 mm ou si vous avez une bicyclette électrique. Pour plus d'informations sur les adaptateurs de porte-bagages, visitez www.hamax.com/child-bike-seat/caress-collection/zenith-with-carrier-adapter Des instructions détaillées accompagnent tout produit acheté et peuvent également être téléchargées à partir du site www.hamax.com.
