Type de produit	Télescope réfracteur
Marque	Tasco
Modèle	45T
Diamètre de l'objectif	50 mm (1,96 pouces)
Longueur focale	600 mm
Grossissement maximal théorique	50x
Oculaires fournis	12,5 mm (50x) et 18 mm (35x)
Oculaire de redressement terrestre	35x
Accessoires inclus	Miroir diagonal, chercheur (viseur), lentille de Barlow 2x, trépied, plateau pour accessoires
Utilisation	Astronomie (image inversée) et observation terrestre avec oculaire de redressement
Alimentation	Aucune (instrument optique)
Précautions de sécurité	Ne jamais observer le soleil, risque de lésions oculaires permanentes
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux et sec. Ranger à l'abri de la poussière et de l'humidité.
Réparabilité	Pièces détachées non disponibles (instrument optique non réparable par l'utilisateur)

FOIRE AUX QUESTIONS - 45T TASCO

Comment assembler le télescope Tasco 45T ?

Dépliez le trépied et placez le corps du télescope sur la monture. Insérez le boulon de montage à travers la monture et serrez. Montez le chercheur dans son support et serrez les vis. Introduisez le miroir diagonal dans le tube de focalisation, puis l'oculaire. Pour l'observation terrestre, remplacez le miroir diagonal par l'oculaire de redressement.

Quels oculaires sont fournis avec le Tasco 45T ?

Deux oculaires sont fournis : un de 12,5 mm donnant un grossissement de 50x et un de 18 mm donnant un grossissement de 35x. Un oculaire de redressement terrestre de 35x est également inclus.

Puis-je observer le soleil avec ce télescope ?

Non, ne regardez jamais le soleil à travers ce télescope ou à l'œil nu. Cela peut causer des lésions oculaires permanentes et irréversibles.

Comment obtenir une image correcte pour l'observation terrestre ?

Retirez le miroir diagonal et insérez l'oculaire de redressement fourni directement dans le tube de focalisation. Cela redresse l'image verticalement et horizontalement pour une observation terrestre normale.

Quel est le grossissement maximal du Tasco 45T ?

Le grossissement maximal théorique est de 50x avec l'oculaire de 12,5 mm. Vous pouvez également utiliser la lentille de Barlow 2x pour doubler le grossissement, mais la qualité d'image peut diminuer.

Pourquoi l'image est-elle inversée à travers le télescope ?

Les télescopes astronomiques produisent une image inversée. C'est normal pour l'astronomie. Le miroir diagonal inverse verticalement mais laisse l'image inversée horizontalement (effet miroir). Utilisez l'oculaire de redressement pour une observation terrestre correcte.

Comment nettoyer les lentilles du télescope ?

Utilisez un chiffon doux et non pelucheux. Si nécessaire, humidifiez légèrement le chiffon avec de l'eau distillée ou un produit nettoyant pour optiques. Essuyez délicatement en mouvement circulaire. Ne frottez pas à sec.

Que contient le plateau pour accessoires ?

Le plateau pour accessoires permet de poser des oculaires, la lentille de Barlow ou d'autres petits accessoires pendant l'observation. Il se fixe sur le trépied.

Comment régler la mise au point ?

Tournez lentement le bouton de focalisation (ou molette) situé près du tube de focalisation jusqu'à ce que l'image soit nette. Pour les objets éloignés, commencez par utiliser un oculaire de faible grossissement.

Quelle est la différence entre le modèle 45T et le 5TN ?

Les modèles 45T et 5TN ont les mêmes spécifications optiques (diamètre 50 mm, focale 600 mm). Le 45T inclut en plus une lentille de Barlow 2x dans ses accessoires.

MODE D'EMPLOI 45T TASCO

A. Micro-bouton de réglage de l'altitude

I. Tube du telescope

B. Bouton pour l'altitude

J. Pare-soleil

C. Bouton de focalisation

K. Lentille téléobjectif

D. Tube de focalisation

L. Monture du téléscope

E. Miroir diagonal

M. Bouton de réglage pour l'azimut

F.Oculaire

N. Pieds du trépied

G. Support viseur

O. Serrage du pied

H. Viseur

P. Pied avec base en caoutchouc

Q. Plateau pour accessoires

1. Sortez le trèpied (O) de la boîte.
2. Posez le trpied par terre et etendez les pieds.
3. Sortez le corps du téléscope (I) de la boite. Desserrez le boulon de montage (B) de la base du téléscope (5TN/49TN/45T) ou sortez-le de la boite (54TN). Placez le corps du téléscope sur la monture du trépied (Fig. 1). Insérez le boulon (Fig. 1c) à travers la monture du trépied (Fig. 2c) et serrez bien.
4. Sortez le viseur (Fig. 1a) de la boite. Placez le viseur (H) dans le support pour viseur (G) et serrez les trois vis pour le support du viseur (Fig. 2a).
5. Modèle 5TN/49TN/45T: Introduisez le miroir diagonal dans le tube de focalisation (Fig. 4m). Serrez bien les petites vis.
6. Modèle 5TN/49TN/45T: Utilisez le bouton de réglage pour l'altitude (Fig. 1d) et le bouton de réglage pour l'azimut (Fig. 1e) dans la monture du trépied pour déplacer le téléscope selon vos souhaits.

NOTE: Le miroir diagonal n'est utilisé qu'en combinaison avec les oculaires.

1. Modèle 5TN/49TN/45T: Introduisez l'oculaire (Fig. 4k) dans le miroir diagonal (Fig. 4m). Serrez à l'aide des petites vis.

NOTE (5TN/49TN/45T): Tous les téléscopés astronomiques rendent une image inversée. Le miroir diagonal rétablit cette inversion verticale mais inverse le champ horizontal ( comme un miroir). Pour observer la terre et obtenir une image correcte, enlevez le miroir diagonal et remplacez-le par l'oculaire de redressement (Fig. 6).

1. (54TN) Jusqu'à l'obtention d'une image nette (Fig. 2).

Le téléscope est à présent complètement assemblé et prét pour l'usage.

ATTENTION: L'observation du soleil peut cause des léasons permanentes à l'ceil. N'observez jamais le soleil, ni à l'ceil nu, ni à travers ce téléscope.

SPECIFICATIONS TECHNIQUES
5TN 49TN/45T 54TN
Diamètre objectif 50mm (1.96") 50mm (1.96") 40mm (1.57")
Longueur de focalisation	600mm 600mm n/a
Lentilles H 12.5mm	18mm (35x terre)	H 12.5mm 18mm (35x terre)	Fixes
Oculaire de redressement	35X 35X n/a
Grossissement maximal	50X 50X 40X
Accessoires	Miroir diagonal, 2X Viseur	Miroir diagonal, 2X Viseur, 2X Barlow	2X Viseur

TABLEEAU LENTILLE OCULAIRE & LIMITES DE PUISSANCE THEORIQUES
	5TN 49TN/45T 54TN
12.5mm Puissance	50X 50X 40X
Lentille Oculaire
18mm Puissance	35X 35X n/a
Lentille Oculaire

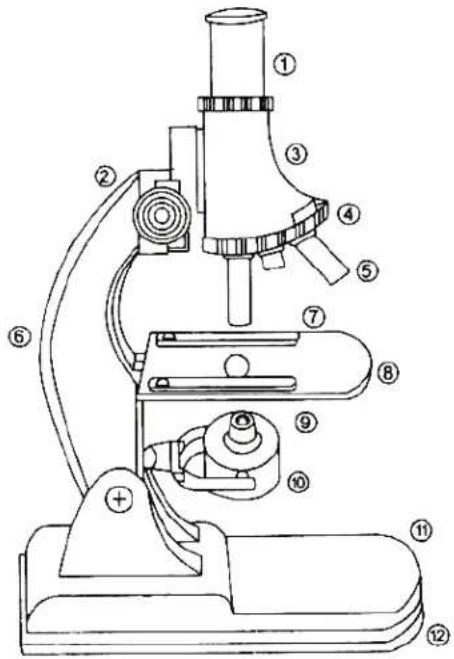

INSTRUCTIONES PARA LOS MODELOS TELESCOPICOS 5TN / 49TN / 45T / 54TN

1. Barillet de l'oculaire—un cache de protection est fourni pour le barillet de l'oculaire. Il doit être avant l'utilisation.
2. Molette de mise au point—Cette molette se tourne pour régler la distance entre la lame et la lentille et ainsi mistrés observer l'objet d'étude.
3. Barillet de liaison—Il relié le barillet de l'oculaire au porte-lentille d'objet multiple.
4. Porte-lentille d'objectif—Ce support compte 3 lentilles d'objet offrant diverses puissances de grossissement. Les lentilles d'objet peuvent etre permutes en faisant tourner le disque jusqu'à ce qu'un clic soit émis, signe que la lentille est verrouillée en place.
5. Lentilles d'objectif—ll existe 3 lentilles d'objectif au choix: 75x, 300x, 900x
6. Bras vertical
7. Porte-Jame-Pour soutenir I'echantillon a etudier.
   8.Barrette pince-lame-Sert a tener I'echantillon etudie.
8. Projecteur—Sert à éclairer un échantillon lorsque la lumière naturelle est insuffisante. La lumière est allumée lorsque l'unité est retournée de sorte que l'ampoule pointe vers le haut. (Fig. A) Lorsque l'ampoule doit être remplaced, enforcer la collerette blanche et la tourner de 90 degrés dans le sens inverse des aiguilles d'une montre. (Fig. B) L'ampoule et son support peuvent alors être rétirés. Pour installer une nouvelle ampoule, aligner deux encoches sur le culot de l'ampoule, pousser vers le bas et la tourner légarement en position dans le sens des aiguilles d'une montre (Fig. C).
9. Rereflecteur-Sert a reflechir la lumiere naturelle sur I'echantillon. (Fig. D)
10. Base
11. Base anti-dérapante—Le projecteur est alimenté par 2 piles de type AA. Le fond peut être extrait pour avoir accès au compartment à piles à l'intérieur de la base du microscope. (Fig. E)

E

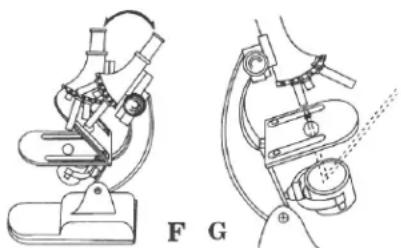

1. Prende l'une des préparations microscopiques et la placer sous les barrettes sur le plateau portel-lame. L'échantillon doit se couver au centre de l'orifice sur le plateau. Régler l'angle d'observation (Fig. F) et le reflecteur de sorte que la lumière soit dirigée vers l'échantillon. (Fig. G) Si la lumière naturelle est insuffisante, le reflecteur peut être returné de sorte que l'échantillon soit éclairé par le projecteur. Attention! Ne pas utiliser le microscope sous les rayons du soleil au risque de subir des léasons oculaires.
2. Choisir la lentille d'objectif en fonction du grossissement requis en tournant le port-lentille. Le microscope peut ensuite etre mis au point en tournant la molette de mise au point jusqu'à ce que l'échantillon soit clairement visible. Attention! Veiller à ne pas laisser la lentille d'objectif entre en contact avec l'échantillon lors de la mise au point du microscope. Pour plus de détails, il est possible de définir une seule lentille d'objectif, ce qui conférera un meilleur grossissement, en tournant le port-lentille d'objectif et en effetuant à nouveau la mise au point.
3. Vous verrez une image inversée de l'échantillon. Pour examiner de plus pres la partie gauche d'un échantillon, déplacer la lame vers la droite.
4. En plus d'examiner les échantillons prêts à l'emploi, certains échantillons peuvent être préparés à partir d'autres matérieliaux. Par exemple, en examinant un fragment de journal imprimé, il est possible de désigner les points composant l'imprimé.
5. Il est possible de frottier un morceau de pomme de terre épluchée au-dessus d'une lame de verre. Déposer une goutte d'eau claire sur la lame et placer un verre de protection par-dessus la goutte. Les particules d'amidon de la pomme de terre peuvent alors être étudiées à travers le microscope.
6. Certains échantillons, comme la peau d'oignon, doivent être colorés avant de pouvoir être examinés. Pour préparer un échantillon de peau d'oignon, melanger deux gouttes de métylène bleu ou de métylène orange avec de l'eau dans un gobeelet pour creer un colorant. Utiliser le scalpel pour détacher une couche de peau d'un oignon épluché et en immerger une petite partie dans le colorant. Laisser tremper l'échantillon et clarifier l'excess de colorant à l'eau claire à l'aide du compte-gouttes. Ensuite, restorer l'échantillon et clarifier l'excess de colorant à l'eau claire à l'aide du compte-gouttes. Placer l'échantillon coloré sur une lame vierge (la peau doit être étiérée et non piée de sorte à pouvoir examiner une seule couche). Placer un verre de protection par-dessus l'échantillon et examiner l'échantillon comme précédement.
7. Pour conserver un échantillon à long terme, il peut être préparé de la même manière, mais avec de la gomme (fournie) à la place de l'eau.

Accessoires

• 1- fiole methylene bleue
• 1- fiole methylene orange
• 1-fiole gomme
  5-étiquettes vierges
  5- verres de protection
  3-lames vierges
• 3- préparations microscopiques

2- ampoules de rechange
1-scalpel
1- paire de pinces
1- Sonde de dissection
- 1-spatule
- 1-compte-gouttes
- Instructions d'utilisation

Conseils d'entretien

• Retirer les lames du microscope quand il n'est pas utilisé.
• Replacer le cache de lentille d'oculaire lorsqu'il n'est pas utilisé.
• Si vous prévoyez de ne pas utiliser le microscope sur une longue période, otez les piles.

Il est recommandé de ne pas laisser les enfants de moins de 8 ans utiliser le microscope sans surveillance parentale, car certains accessoires inclus dans l'ensemble peuvent couper.
