49TNW - Télescope TASCO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télescope
Marque	Tasco
Modèle	49TNW
Type de monture	Altazimutale
Diamètre de l'objectif	50 mm (1,96 po)
Longueur focale	600 mm
Grossissement maximum	50x
Oculaires inclus	12,5 mm (50x), 18 mm (35x)
Accessoires inclus	Miroir diagonal, viseur 2x, trépied, plateau pour accessoires
Alimentation	Aucune (instrument manuel)
Fonctions principales	Observation astronomique (lune, planètes) et terrestre
Entretien	Nettoyer les lentilles avec un chiffon doux ; ranger dans un endroit sec
Sécurité	Ne jamais observer le soleil directement ou à travers le télescope – risque de lésions oculaires permanentes
Pièces détachées	Oculaires, miroir diagonal, viseur
Informations générales	Notice disponible en téléchargement PDF sur notice-facile.com
Nombre de pages de la notice	22

FOIRE AUX QUESTIONS - 49TNW TASCO

Comment assembler le trépied du télescope Tasco 49TNW ?

Sortez le trépied de la boîte, étendez les pieds et placez-le par terre. Ensuite, fixez le corps du télescope sur la monture en insérant le boulon de montage à travers la monture et serrez bien.

Comment installer le miroir diagonal ?

Introduisez le miroir diagonal dans le tube de focalisation, puis serrez les petites vis. Le miroir diagonal est utilisé uniquement avec les oculaires pour l'observation astronomique.

Comment utiliser le viseur pour aligner le télescope ?

Placez le viseur dans son support sur le tube du télescope, puis serrez les trois vis de fixation. Le viseur permet de repérer rapidement les objets avant d'utiliser l'oculaire principal.

Comment faire la mise au point sur un objet ?

Tournez le bouton de focalisation (C) situé sur le tube de focalisation (D) jusqu'à obtenir une image nette. Utilisez d'abord un oculaire de faible grossissement pour faciliter la mise au point.

Pourquoi l'image dans le télescope est-elle inversée ?

Tous les télescopes astronomiques rendent une image inversée. Le miroir diagonal rétablit l'orientation verticale mais inverse le champ horizontal (effet miroir). Pour une image correcte en observation terrestre, retirez le miroir diagonal et utilisez un oculaire de redressement.

Comment observer des objets terrestres avec ce télescope ?

Pour observer la Terre avec une image correcte, enlevez le miroir diagonal et remplacez-le par l'oculaire de redressement fourni (35x). Utilisez les boutons d'altitude et d'azimut pour pointer le télescope.

Quel est le grossissement maximum du Tasco 49TNW ?

Le grossissement maximum théorique est de 50x avec l'oculaire de 12,5 mm. Pour un grossissement plus élevé, vous pouvez utiliser une lentille de Barlow (non incluse) mais la qualité d'image peut diminuer.

Comment nettoyer les lentilles du télescope ?

Utilisez un chiffon doux et propre, de préférence en microfibre, pour essuyer délicatement les lentilles. Évitez tout produit chimique. Rangez toujours le télescope avec les caches de protection sur les lentilles.

Pourquoi ne faut-il jamais regarder le Soleil avec ce télescope ?

L'observation du Soleil, même à l'œil nu ou à travers un télescope, peut causer des lésions oculaires permanentes et irréversibles. Ne tentez jamais d'observer le Soleil, même avec des filtres non certifiés.

Où trouver des pièces de rechange pour le Tasco 49TNW ?

Les pièces détachées comme les oculaires, le miroir diagonal ou le viseur peuvent être commandées auprès de revendeurs d'accessoires pour télescopes. Vérifiez la compatibilité avec le diamètre de 0,965 pouce (24,5 mm) généralement utilisé.

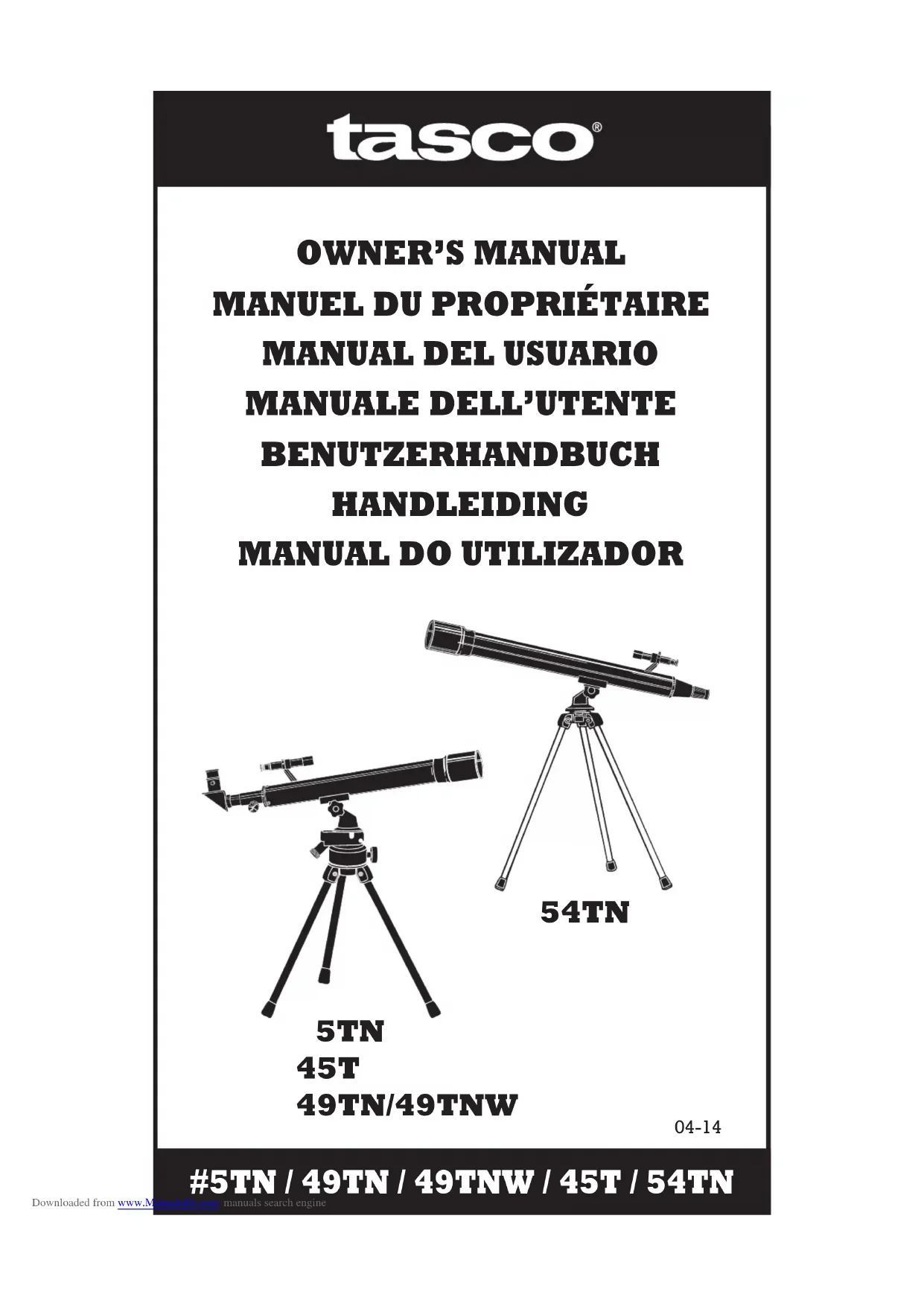

MODE D'EMPLOI 49TNW TASCO

A. Micro-bouton de réglage de l'altitude

I. Tube du téléscope

B. Bouton pour l'altitude

J. Pare-soleil

C. Bouton de focalisation

K. Lentille téléobjectif

D. Tube de focalisation

L. Monture du téléscope

E. Miroir diagonal

M. Bouton de réglage pour l'azimut

F.Oculaire

N. Pieds du trépied

G. Support viseur

O. Serrage du pied

H. Viseur

P. Pied avec base en caoutchouc

Q. Plateau pour accessoires

1. Sortez le trèpied (O) de la boîte.
2. Posez le trèpied par terre et étendez les pieds.
3. Sortez le corps du téléscope (I) de la boîte. Desserrez le boulon de montage (B) de la base du téléscope (5TN/49TN/45T) ou sortez-le de la boîte (54TN). Placez le corps du téléscope sur la monture du trépied (Fig. 1). Insérez le boulon (Fig. 1c) à travers la monture du trépied (Fig. 2c) et serrez bien.
4. Sortez le viseur (Fig. 1a) de la boite. Placez le viseur (H) dans le support pour viseur (G) et serrez les trois vis pour le support du viseur (Fig. 2a).
5. Modèle 5TN/49TN/45T: Introduisez le miroir diagonal dans le tube de focalisation (Fig. 4m). Serrez bien les petites vis.
6. Modèle 5TN/49TN/45T: Utilisez le bouton de réglage pour l'altitude (Fig. 1d) et le bouton de réglage pour l'azimut (Fig. 1e) dans la monture du trépied pour déplacer le téléscope selon vos souhaits.

NOTE: Le miroir diagonal n'est utilisé qu'en combinaison avec les oculaires.

1. Modèle 5TN/49TN/45T: Introduisez l'oculaire (Fig. 4k) dans le miroir diagonal (Fig. 4m). Serrez à l'aide des petites vis.

NOTE (5TN/49TN/45T): Tous les téléscopés astronomiques rendent une image inversée. Le miroir diagonal rétablit cette inversion verticale mais inverse le champ horizontal ( comme un miroir). Pour observer la terre et obtenir une image correcte, enlevez le miroir diagonal et remplacez-le par l'oculaire de redressement (Fig. 6).

1. (54TN) Jusqu'à l'obtention d'une image nette (Fig. 2).

Le téléscope est à présent complètement assemblé et prét pour l'usage.

ATTENTION: L'observation du soleil peut cause des léasons permanentes à l'ceil. N'observez jamais le soleil, ni à l'ceil nu, ni à travers ce téléscope.

SPECIFICATIONS TECHNIQUES
5TN 49TN/45T 54TN
Diamètre objectif 50mm (1.96") 50mm (1.96") 40mm (1.57")
Longueur de focalisation	600mm 600mm n/a
Lentilles H 12.5mm	18mm (35x terre)	H 12.5mm 18mm (35x terre)	Fixes
Oculaire de redressement	35X 35X n/a
Grossissement maximal	50X 50X 40X
Accessoires	Miroir diagonal, 2X Viseur	Miroir diagonal, 2X Viseur, 2X Barlow	2X Viseur

TABLEAU LENTILLE OCULAIRE & LIMITES DE PUISSANCE THEORIQUES
	5TN 49TN/45T 54TN
12.5mm Puissance	50X 50X 40X
Lentille Oculaire
18mm Puissance	35X 35X n/a
Lentille Oculaire

INSTRUCTIONES PARA LOS MODELOS TELESCOPICOS 5TN / 49TN / 45T / 54TN

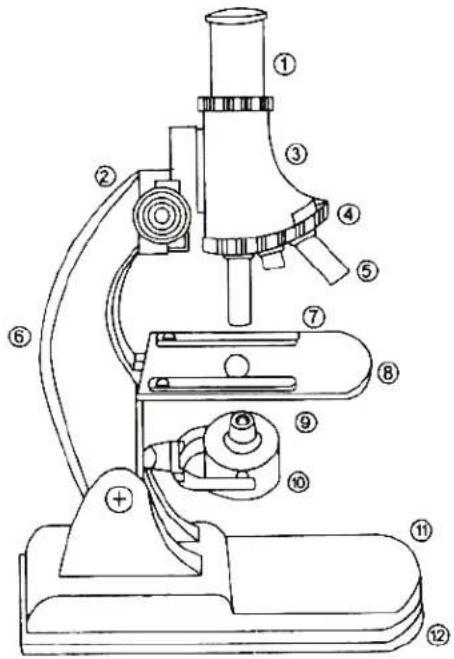

1. Barillet de l'oculaire—un cache de protection est fourni pour le barillet de l'oculaire. Il doit être avant l'utilisation.
2. Molette de mise au point—Cette molette se tourne pour régler la distance entre la lame et la lentille et ainsi mistrés observer l'objet d'étude.
3. Barillet de liaison—Il relié le barillet de l'oculaire au porte-lentille d'objet multiple.
4. Porte-lentille d'objectif—Ce support compte 3 lentilles d'objet offrant diverses puissances de grossissement. Les lentilles d'objet peuvent etre permutes en faisant tourner le disque jusqu'à ce qu'un clic soit émis, signe que la lentille est verrouillée en place.
5. Lentilles d'objectif—ll existe 3 lentilles d'objectif auchoix: 75x 300x 900x
6. Bras vertical
7. Porte-Jame-Pour soutenir I'echantillon a etudier.
   8.Barrette pince-lame-Sert a tener I'echantillon etudie.
8. Projecteur—Sert à éclairer un échantillon lorsque la lumière naturelle est insuffisante. La lumière est allumée lorsque l'unité est retournée de sorte que l'ampoule pointe vers le haut. (Fig. A) Lorsque l'ampoule doit être remplaced, enforcer la collerette blanche et la tourner de 90 degrés dans le sens inverse des aiguilles d'une montre. (Fig. B) L'ampoule et son support peuvent alors être rétirés. Pour installer une nouvelle ampoule, aligner deux encoches sur le culot de l'ampoule, pousser vers le bas et la tourner légersement en position dans le sens des aiguilles d'une montre (Fig. C).
9. Rereflecteur-Sert a reflechir la lumiere naturelle sur I'echantillon. (Fig. D)
10. Base
11. Base anti-dérapante—Le projecteur est alimenté par 2 piles de type AA. Le fond peut être extrait pour avoir accès au compartment à piles à l'intérieur de la base du microscope. (Fig. E)

E

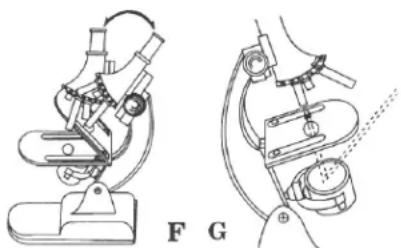

1. Prende l'une des préparations microscopiques et la placer sous les barrettes sur le plateau portel-lame. L'échantillon doit se couver au centre de l'orifice sur le plateau. Régler l'angle d'observation (Fig. F) et le reflecteur de sorte que la lumière soit dirigée vers l'échantillon. (Fig. G) Si la lumière naturelle est insuffisante, le reflecteur peut être returné de sorte que l'échantillon soit éclairé par le projecteur. Attention! Ne pas utiliser le microscope sous les rayons du soleil au risque de subir des léasons oculaires.
2. Choisir la lentille d'objectif en fonction du grossissement requis en tournant le port-lentille. Le microscope peut ensuite etre mis au point en tournant la molette de mise au point jusqu'à ce que l'échantillon soit clairement visible. Attention! Veiller à ne pas laisser la lentille d'objectif entre en contact avec l'échantillon lors de la mise au point du microscope. Pour plus de détails, il est possible de définir une seule lentille d'objectif, ce qui conférera un meilleur grossissement, en tournant le port-lentille d'objectif et en effetuant à nouveau la mise au point.
3. Vous verrez une image inversée de l'échantillon. Pour examiner de plus pres la partie gauche d'un échantillon, déplacer la lame vers la droite.
4. En plus d'examiner les échantillons prêts à l'emploi, certains échantillons peuvent être préparés à partir d'autres matérieliaux. Par exemple, en examinant un fragment de journal imprimé, il est possible de désigner les points composant l'imprimé.
5. Il est possible de frottier un morceau de pomme de terre épluchée au-dessus d'une lame de verre. Déposer une goutte d'eau claire sur la lame et placer un verre de protection par-dessus la goutte. Les particules d'amidon de la pomme de terre peuvent alors être étudiées à travers le microscope.
6. Certains échantillons, comme la peau d'oignon, doivent être colorés avant de pouvoir être examinés. Pour préparer un échantillon de peau d'oignon, melanger deux gouttes de métylène bleu ou de métylène orange avec de l'eau dans un gobeelet pour creer un colorant. Utiliser le scalpel pour détacher une couche de peau d'un oignon épluché et en immerger une petite partie dans le colorant. Laisser tremper l'échantillon et clarifier l'excess de colorant à l'eau claire à l'aide du compte-gouttes. Ensuite, restorer l'échantillon et clarifier l'excess de colorant à l'eau claire à l'aide du compte-gouttes. Placer l'échantillon coloré sur une lame vierge (la peau doit être étiérée et non piée de sorte à pouvoir examiner une seule couche). Placer un verre de protection par-dessus l'échantillon et examiner l'échantillon comme précédement.
7. Pour conserver un échantillon à long terme, il peut être préparé de la même manière, mais avec de la gomme (fournie) à la place de l'eau.

Accessoires

• 1- fiole methylene bleue
• 1- fiole methylene orange
• 1-fiole gomme
  5-étiquettes vierges
  5- verres de protection
  3-lames vierges
• 3- préparations microscopiques

2- ampoules de rechange
1-scalpel
1- paire de pinces
- 1-sonde de dissection
- 1-spatule
- 1-compte-gouttes
- Instructions d'utilisation

Conseils d'entretien

• Retirer les lames du microscope quand il n'est pas utilisé.
• Replacer le cache de lentille d'oculaire lorsqu'il n'est pas utilisé.
• Si vous prévoyez de ne pas utiliser le microscope sur une longue période, otez les piles.

Il est recommandé de ne pas laisser les enfants de moins de 8 ans utiliser le microscope sans surveillance parentale, car certains accessoires inclus dans l'ensemble peuvent couper.

PARTES DEL MICROSCOPIO:
