Caractéristiques techniques	Télescope réfracteur de 5 pouces (127 mm) d'ouverture, avec un rapport focal de 900 mm (f/7.1).
Utilisation	Idéal pour l'observation des planètes, de la Lune et des objets du ciel profond.
Maintenance et réparation	Nettoyer les lentilles avec un chiffon doux, vérifier régulièrement le montage et les vis pour assurer la stabilité.
Sécurité	Ne pas regarder directement le soleil à travers le télescope sans filtre approprié pour éviter des dommages oculaires.
Informations générales	Comprend un trépied ajustable et des oculaires interchangeables pour différents grossissements.

FOIRE AUX QUESTIONS - 5TN TASCO

Comment assembler le télescope TASCO 5TN ?

Pour assembler le télescope TASCO 5TN, commencez par fixer le trépied sur une surface plane. Ensuite, attachez le tube optique au trépied en suivant les instructions du manuel. Assurez-vous que toutes les vis sont bien serrées.

Quel type d'oculaire dois-je utiliser avec le TASCO 5TN ?

Le télescope TASCO 5TN est compatible avec des oculaires de 1,25 pouce. Vous pouvez utiliser différents grossissements en fonction de vos besoins d'observation.

Comment nettoyer les lentilles du télescope ?

Pour nettoyer les lentilles, utilisez un chiffon en microfibre propre et sec. Évitez d'utiliser des produits chimiques ou de l'eau, car cela peut endommager les revêtements des lentilles.

Pourquoi l'image est-elle floue lorsque j'observe ?

Une image floue peut être due à un mauvais alignement du télescope ou à des conditions atmosphériques défavorables. Assurez-vous que le télescope est bien pointé vers l'objet et attendez que l'air se stabilise pour de meilleures observations.

Comment utiliser le chercheur du TASCO 5TN ?

Pour utiliser le chercheur, alignez-le avec le télescope en pointant le télescope vers un objet proche. Ajustez le chercheur jusqu'à ce que l'objet soit centré dans le champ de vision du chercheur.

Quelle est la capacité de magnification maximale du TASCO 5TN ?

La capacité de magnification maximale du TASCO 5TN dépend de l'oculaire utilisé, mais il est généralement recommandé de ne pas dépasser un grossissement de 200x pour des observations optimales.

Comment stocker le télescope TASCO 5TN ?

Pour stocker le télescope, démontez-le si possible et rangez-le dans un endroit sec et frais. Utilisez un étui de protection pour éviter les rayures et la poussière.

Le télescope TASCO 5TN est-il adapté aux débutants ?

Oui, le télescope TASCO 5TN est conçu pour être facile à utiliser, ce qui le rend idéal pour les débutants en astronomie.

Que faire si le télescope ne se déplace pas en azimut ou en altitude ?

Si le télescope ne se déplace pas, vérifiez que les freins de mouvement sont desserrés. Si le problème persiste, assurez-vous que le télescope est correctement monté et que tous les composants sont en place.

MODE D'EMPLOI 5TN TASCO

A. Micro-bouton de réglage de l'altitude

B. Bouton pour l'altitude

C. Bouton de focalisation

D. Tube de focalisation

E. Miroir diagonal

F.Oculaire

G. Support viseur

H. Viseur

I. Tube du téléscope

J. Pare-soleil

K. Lentille téléobjectif

L. Monture du telescope

M. Bouton de réglage pour l'azimut

N. Pieds du trépied

O. Serrage du pied

P. Pied avec base en caoutchouc

Q. Plateau pour accessoires

1. Sortez le trèpied (O) de la boîte.
2. Posez le trèpied par terre et étendez les pieds.
3. Sortez le corps du téléscope (I) de la boîte. Desserrez le boulon de montage (B) de la base du téléscope (5TN/49TN/45T) ou sortez-le de la boîte (54TN). Placez le corps du téléscope sur la monture du trépied (Fig. 1). Insérez le boulon (Fig. 1c) à travers la monture du trépied (Fig. 2c) et serrez bien.
4. Sortez le viseur (Fig. 1a) de la boite. Placez le viseur (H) dans le support pour viseur (G) et serrez les trois vis pour le support du viseur (Fig. 2a).
5. Modèle 5TN/49TN/45T: Introduisez le miroir diagonal dans le tube de focalisation (Fig. 4m). Serrez bien les petites vis.
6. Modèle 5TN/49TN/45T: Utilisez le bouton de réglage pour l'altitude (Fig. 1d) et le bouton de réglage pour l'azimut (Fig. 1e) dans la monture du trépied pour déplacer le téléscope selon vos souhaits.

NOTE: Le miroir diagonal n'est utilisé qu'en combinaison avec les oculaires.

1. Modèle 5TN/49TN/45T: Introduisez l'oculaire (Fig. 4k) dans le miroir diagonal (Fig. 4m). Serrez à l'aide des petites vis.

NOTE (5TN/49TN/45T): Tous les téléscopés astronomiques rendent une image inversée. Le miroir diagonal rétablit cette inversion verticale mais inverse le champ horizontal ( comme un miroir). Pour observer la terre et obtenir une image correcte, enlevez le miroir diagonal et remplacez-le par l'oculaire de redressement (Fig. 6).

1. (54TN) Jusqu'à l'obtention d'une image nette (Fig. 2).

Le téléscope est à présent complètement assemblé et prét pour l'usage.

ATTENTION: L'observation du soleil peut cause des léasons permanentes à l'ceil. N'observez jamais le soleil, ni à l'ceil nu, ni à travers ce téléscope.

SPECIFICATIONS TECHNIQUES
5TN 49TN/45T 54TN
Diamètre objectif 50mm (1.96") 50mm (1.96") 40mm (1.57")
Longueur de focalisation	600mm 600mm n/a
Lentilles H 12.5mm	18mm (35x terre)	H 12.5mm 18mm (35x terre)	Fixes
Oculaire de redressement	35X 35X n/a
Grossissement maximal	50X 50X 40X
Accessoires	Miroir diagonal, 2X Viseur	Miroir diagonal, 2X Viseur, 2X Barlow	2X Viseur

TABLEEAU LENTILLE OCULAIRE & LIMITES DE PUISSANCE THEORIQUES
	5TN 49TN/45T 54TN
12.5mm Puissance	50X 50X 40X
Lentille Oculaire
18mm Puissance	35X 35X n/a
Lentille Oculaire

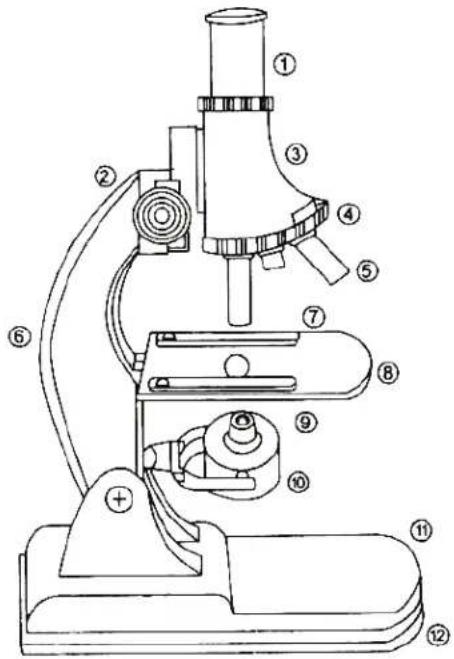

INSTRUCTIONES PARA LOS MODELOS TELESCOPICOS 5TN / 49TN / 45T / 54TN

1. Barillet de l'oculaire—un cache de protection est fourni pour le barillet de l'oculaire. Il doit être avant l'utilisation.
2. Molette de mise au point—Cette molette se tourne pour régler la distance entre la lame et la lentille et ainsi mistrés observer l'objet d'étude.
3. Barillet de liaison—Il relié le barillet de l'oculaire au porte-lentille d'objet multiple.
4. Porte-lentille d'objectif—Ce support compte 3 lentilles d'objet offrant diverses puissances de grossissement. Les lentilles d'objet peuvent etre permutes en faisant tourner le disque jusqu'à ce qu'un clic soit émis, signe que la lentille est verrouillée en place.
5. Lentilles d'objectif—ll existe 3 lentilles d'objectif au choix: 75x 300x 900x
6. Bras vertical
7. Porte-Jame-Pour soutenir I'echantillon a etudier.
   8.Barrette pince-lame-Sert a tenir I'echantillon etudie.
8. Projecteur—Sert à éclairer un échantillon lorsque la lumière naturelle est insuffisante. La lumière est allumée lorsque l'unité est retournée de sorte que l'ampoule pointe vers le haut. (Fig. A) Lorsque l'ampoule doit être remplaced, enforcer la collerette blanche et la tourner de 90 degrés dans le sens inverse des aiguilles d'une montre. (Fig. B) L'ampoule et son support peuvent alors être rétirés. Pour installer une nouvelle ampoule, aligner deux encoches sur le culot de l'ampoule, pousser vers le bas et la tourner légersement en position dans le sens des aiguilles d'une montre (Fig. C).
9. Rereflecteur-Sert a reflechir la lumiere naturelle sur I'echantillon. (Fig. D)
10. Base
11. Base anti-dérapante—Le projecteur est alimenté par 2 piles de type AA. Le fond peut être extrait pour avoir accès au compartment à piles à l'intérieur de la base du microscope. (Fig. E)

E

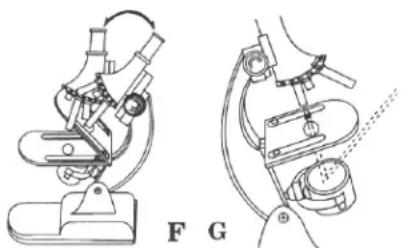

1. Prende l'une des préparations microscopiques et la placer sous les barrettes sur le plateau portel-lame. L'échantillon doit se couver au centre de l'orifice sur le plateau. Régler l'angle d'observation (Fig. F) et le reflecteur de sorte que la lumière soit dirigée vers l'échantillon. (Fig. G) Si la lumière naturelle est insuffisante, le reflecteur peut être returné de sorte que l'échantillon soit éclairé par le projecteur. Attention! Ne pas utiliser le microscope sous les rayons du soleil au risque de subir des léasons oculaires.
2. Choisir la lentille d'objectif en fonction du grossissement requis en tournant le port-lentille. Le microscope peut ensuite etre mis au point en tournant la molette de mise au point jusqu'à ce que l'échantillon soit clairement visible. Attention! Veiller à ne pas laisser la lentille d'objectif entre en contact avec l'échantillon lors de la mise au point du microscope. Pour plus de détails, il est possible de définir une seule lentille d'objectif, ce qui conférera un meilleur grossissement, en tournant le port-lentille d'objectif et en effetuant à nouveau la mise au point.
3. Vous verrez une image inversée de l'échantillon. Pour examiner de plus pres la partie gauche d'un échantillon, déplacer la lame vers la droite.
4. En plus d'examiner les échantillons prêts à l'emploi, certains échantillons peuvent être préparés à partir d'autres matérieliaux. Par exemple, en examinant un fragment de journal imprimé, il est possible de désigner les points composant l'imprimé.
5. Il est possible de frottier un morceau de pomme de terre épluchée au-dessus d'une lame de verre. Déposer une goutte d'eau claire sur la lame et placer un verre de protection par-dessus la goutte. Les particules d'amidon de la pomme de terre peuvent alors être étudiées à travers le microscope.
6. Certains échantillons, comme la peau d'oignon, doivent être colorés avant de pouvoir être examinés. Pour préparer un échantillon de peau d'oignon, melanger deux gouttes de métylène bleu ou de métylène orange avec de l'eau dans un gobeelet pour creer un colorant. Utiliser le scalpel pour détacher une couche de peau d'un oignon épluché et en immerger une petite partie dans le colorant. Laisser tremper l'échantillon et clarifier l'excess de colorant à l'eau claire à l'aide du compte-gouttes. Ensuite, restorer l'échantillon et clarifier l'excess de colorant à l'eau claire à l'aide du compte-gouttes. Placer l'échantillon coloré sur une lame vierge (la peau doit être étiérée et non piée de sorte à pouvoir examiner une seule couche). Placer un verre de protection par-dessus l'échantillon et examiner l'échantillon comme précédement.
7. Pour conserver un échantillon à long terme, il peut être préparé de la même manière, mais avec de la gomme (fournie) à la place de l'eau.

Accessoires

• 1- fiole methylene bleue
• 1- fiole methylene orange
• 1-fiole gomme
  5-étiquettes vierges
  5- verres de protection
  3-lames vierges
• 3- préparations microscopiques

2- ampoules de rechange
1-scalpel
1- paire de pinces
1- Sonde de dissection
- 1-spatule
- 1-compte-gouttes
- Instructions d'utilisation

Conseils d'entretien

• Retirer les lames du microscope quand il n'est pas utilisé.
• Replacer le cache de lentille d'oculaire lorsqu'il n'est pas utilisé.
• Si vous prévoyez de ne pas utiliser le microscope sur une longue période, otez les piles.

Il est recommandé de ne pas laisser les enfants de moins de 8 ans utiliser le microscope sans surveillance parentale, car certains accessoires inclus dans l'ensemble peuvent couper.
