Type de produit	Table de cuisson à induction
Marque	Balay
Modèle	3EB985LU
Dimensions (L x P x H)	Environ 60 x 52 x 5 cm
Poids	Environ 10 kg
Alimentation électrique	230 V, 50/60 Hz, classe de protection 1
Puissance totale	7200 W (estimation)
Nombre de foyers	4 zones à induction
Fonctions principales	Cuisson par induction, commandes tactiles, minuteur, arrêt automatique
Entretien et nettoyage	Nettoyer après chaque usage avec un chiffon doux et un produit non abrasif
Sécurité	Verrouillage enfant, détection de récipient, arrêt de sécurité
Pièces détachées	Contactez le service après-vente Balay
Réparabilité	Indice de réparabilité non communiqué
Informations générales	Notice d'utilisation en français disponible en téléchargement

FOIRE AUX QUESTIONS - 3EB985LU BALAY

Quelle est la puissance totale de la table de cuisson Balay 3EB985LU ?

La puissance totale n'est pas précisée dans la notice, mais pour une table à induction 4 feux, elle est généralement d'environ 7200 W.

Puis-je installer la table de cuisson au-dessus d'un four non ventilé ?

Non, la table de cuisson ne doit être installée qu'au-dessus de tiroirs ou de fours à ventilation forcée. Un four non ventilé, réfrigérateur ou lave-linge peuvent endommager l'appareil.

Quels sont les risques liés aux aimants dans l'appareil ?

L'appareil contient des aimants permanents qui peuvent influencer les implants électroniques comme les stimulateurs cardiaques. Une distance minimale de 10 cm doit être respectée.

Comment nettoyer la table de cuisson ?

Nettoyez la table avec un chiffon doux et un produit non abrasif après chaque usage. Évitez les éponges métalliques.

Puis-je utiliser des casseroles en cuivre sur l'induction ?

Non, les casseroles en cuivre, verre ou aluminium ne sont pas compatibles. Utilisez des récipients à fond ferromagnétique (acier, fonte).

Comment activer le verrouillage enfant ?

La notice ne détaille pas spécifiquement le verrouillage enfant, mais la plupart des tables à induction Balay disposent d'une fonction de sécurité enfants accessible via les commandes tactiles.

Que faire si l'affichage clignote après le branchement ?

Si l'affichage clignote, débranchez l'appareil du secteur et vérifiez le raccordement électrique. Le câble doit être correctement branché selon le schéma fourni.

Quelle est la hauteur minimale entre la table et une hotte aspirante ?

La distance minimale doit être au moins égale à celle indiquée dans les instructions de montage de la hotte, généralement 65 cm pour une hotte à gaz ou induction.

Comment éviter les rayures lors de l'installation ?

Retournez la table de cuisson et placez un chiffon ou une surface souple sur le fond de l'emballage pour éviter les rayures lors de la manipulation.

Où trouver le service après-vente pour des pièces détachées ?

Contactez le service après-vente Balay via le site officiel ou le revendeur. Les cordons d'alimentation jusqu'à 2,20 m sont disponibles.

MODE D'EMPLOI 3EB985LU BALAY

Lisez attentivement cette notice.
- Seul un spécialiste/agree est autorisé à brancher l'appareil.
- Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrectly annulent la validité de la garantie du produit.
- Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
- ÀpRES l'installation, s'assurer que l'utilisateur n'a aucun accès aux pieces électriques.
N'utilisez jamais cet apparéil dans un batau ou un vehicule.

A

Installation en toute sécurité

Respectez les consignes de sécurité lorsqu'you installez cet apparéil.

La sécurité de l'appareil à l'utilisation est garantie s'il a eté incorpore conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu ou l'appareil est installé.

AVERTISSEMENT - Danger : magnétisme !

L'appareil contient des aimants permanents.
Ceux-ci peuvent influer sur des implants
électroniques, par ex. des stimulateurs
cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10cm avec l'appareil.

AVERTISSEMENT - Risque de blessure!

Les pieces accessibles lors de l'installation peuvent partager des arêtes vives et provoquer des coupures.

• Portez des gants de protection

Conseils concernant le branchement électrique

Respectez les conseils suivant pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

• Seul un spécialiste agreeé ou un technician de service spécifique formé est habilité à raccorder l'appareil. La personne doit être agrée conformément aux réglementations locales du pays et de la compétie d'électricité.

• Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.

• Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Type de connexion

Cet apparéil est conforme à la classe de protection 1. Par conséquent, utiliser l' apparéil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouvrez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement.
  Utiliser uniquement le cable de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un cable plus long, contactez le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des fours à ventilation force. Ne pas installer de réfrigerateur, de lave-vaisse, de four non ventilé ou de lave-linge sous la table de cuisson.
  S'assurer que les meubles d'encastrement résistant à la chaleur jusqu'àau moins 90^

Plan de travail

Respecter les recommendations du fabricant du plan de travail.

• A plat, à l'horizontal, stable.
• Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.
  Pour des plans de travail minces, utiliser un matérielieau de renforcement résistant à la chaleur et à l'humidité.
• Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

Hotte

La distance entre la hotte et la table de cuisson doit etre au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

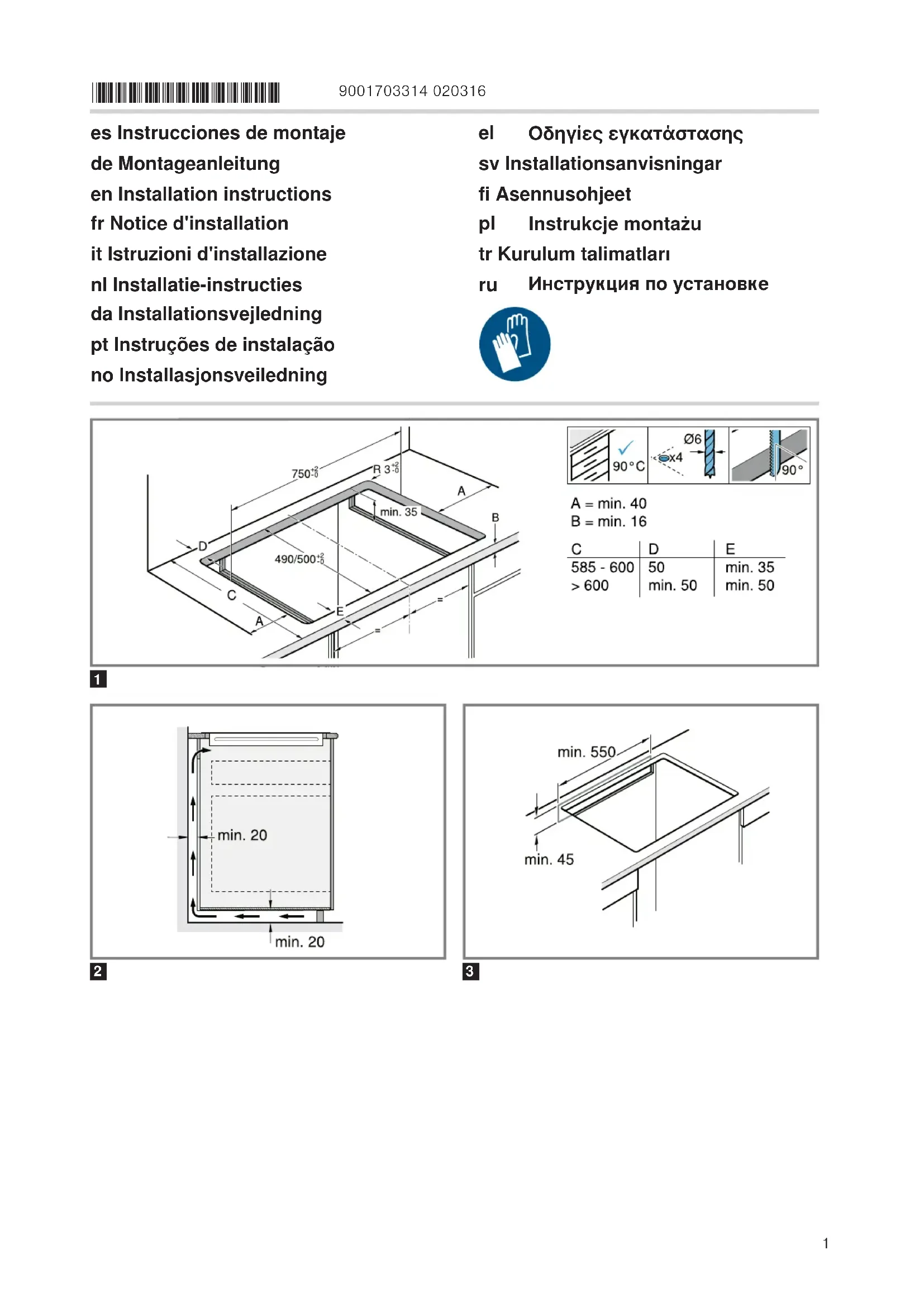

1. Marquer la découpe des meubles selon le croquis de montage.

2. Veiller à ce que l'angle du chant de la découvert par rapport au plan de travail soit de 90^ .
   Fig. 1

3. Eliminer les copeaux après les travaux de découpe.

4. Sceller les chants de découverte de façon thermostable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amende d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine. Fig. 2
2. Dégager une ouverture en haut à l'arrière du meuble. → Fig. 3
3. Si la distance minimale de 20 m n'est pas respectee a l'arriere du meuble, creer une ouverture au fond. Fig.4
4. Si l'intérieur du meuble n'est pas plus large que 750~mm ,realiser des encoches sur les panneaux de cote. Fig. 5
5. Ne pas fermer le socle inférieur de façon hermétique.

Remarque: Si vous monter l'appareil dans un lot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation ajustée de la table de cuisson.

Montage au-dessus d'un tiroir

• Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65~mm .
  Fig. 6

Montage au-dessus d'un four

Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm.
- Consultez les instructions de montage du four si vous doivent agrandir la distance entre la table de cuisson et le four.

Fig. 7

Poser le cordon d'alimentation dans la prise de raccordement

Condition: Pour les apparèils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure. → Fig. 8
2. Soulever le chapeau de la prise de raccordement à l'aide d'un tournevis. → Fig. 9
3. Desserrer la vis de fixation et soulever le collier de serrage à l'aide d'un tournevis. → Fig. 10

4. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure : → Fig. 11

5. BN : marron

6. BU:bleu
7. GN/YE : jaune et vert
   -BK:noir
8. GY:gris

Remarque: Lorsque vous effectuer le raccordement selon le schéma de raccordement 2L/2N, il convient de modifier la disposition des Ponts de façon correspondante au schéma de raccordement.

1. ÀpRES le raccordement du cable, serrer les vis de la prise de raccordement correctement.

2. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation. Fig. 12

3. Placer les cables dans la partie centrale de la prise de raccordement. Fermer le chapeau de la prise de raccordement.

4. Si le cordon d'alimentation interfere avec le tiroir, fixer le cable à la partie inférieure de la table de cuisson à l'aide du serre-cable joint. → Fig. 13

Mise en place de la table de cuisson

1. Ajuster la table de cuisson dans la partie anterieure de la niche d'encastrement. Fig. 14
2. Introduire la table de cuisson dans la découpe. → Fig. 15
3. En cas de plans de travail carreles, étanchéifier les joints du carrelage avec un joint en silicone.

Remarque: Ne pas plier ou coincer le cable de raccordement et l'éloigner d'arêtes coupantes et d'éléments chauds.

Branchement de l'appareil

Condition: Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1. Proceder au raccordement uniquement selon le schema de raccordement :

Fig. 16, Fig. 17
- BN : marron
- BU:bleu
- GN/YE : jaune et vert
-BK:noir
- GY: gris

Remarque : Selon le type de raccordement, vous nevez modifier eventuelflement les bornes fournies par l'usine. Pour ce faire, vous nevez eventuelflement raccourcir les bornes et enlever la matière isolante pour utiliser une borne reliant deux cables.

1. Vérifier l' état de fonctionnement : si l'affichage de l'appareil L'au éspace de la parait celsa signifie qu'il n'est pas correctement raccordé. Debrancher l'appareil de l'alimentation secteur et vérifier le branchement du cable d'alimentation au réseau électrique.

Combinaisons speciales

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

Fig. 18

Démonter l'appareil ATTENTION!

Les outils risquent endommager l'appareil.

Ne jamais extraire l'appareil en faisant levier.
1. Debrancher l'appareil du réseau électrique.
2. Faire partager la table de cuisson en la poussant par le bas.
