Caractéristiques Techniques	Perceuse à percussion, puissance de 1 200 W, vitesse à vide de 0-3 000 tr/min, couple maximal de 30 Nm.
Utilisation	Idéale pour le perçage dans le bois, le métal et le béton, avec fonction percussion pour les matériaux durs.
Maintenance et Réparation	Nettoyage régulier du filtre d'air, vérification des charbons tous les 6 mois, lubrification des pièces mobiles.
Sécurité	Utiliser des lunettes de protection, des gants et un masque anti-poussière. Ne pas utiliser à proximité de liquides.
Informations Générales	Poids : 2,5 kg, garantie de 2 ans, accessoires inclus : mandrin, poignée supplémentaire, butée de profondeur.

FOIRE AUX QUESTIONS - PHDS 1120V TROTEC

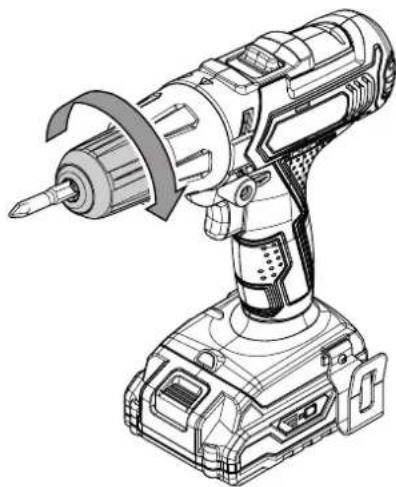

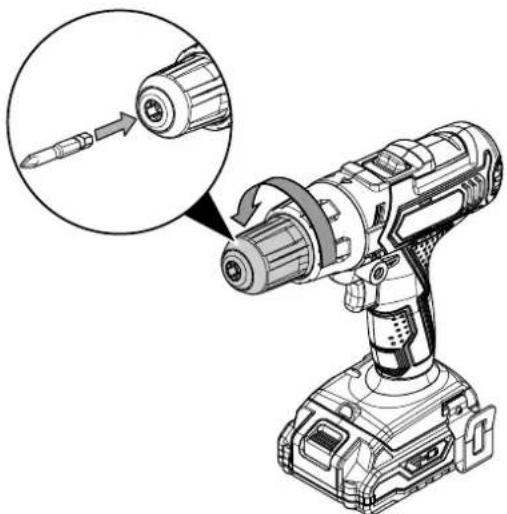

Comment puis-je changer le foret de la TROTEC PHDS 1120V ?

Pour changer le foret, dévissez le mandrin en tournant dans le sens inverse des aiguilles d'une montre. Insérez le nouveau foret, puis resserrez le mandrin en tournant dans le sens des aiguilles d'une montre.

Que faire si la perceuse ne démarre pas ?

Vérifiez d'abord si la perceuse est correctement branchée. Assurez-vous également que le cordon d'alimentation n'est pas endommagé. Si tout semble en ordre et qu'elle ne démarre toujours pas, il pourrait y avoir un problème avec l'interrupteur ou le moteur.

Comment régler la vitesse de la TROTEC PHDS 1120V ?

La vitesse peut être réglée à l'aide du variateur de vitesse situé sur la poignée. Tournez le bouton pour augmenter ou diminuer la vitesse en fonction de vos besoins.

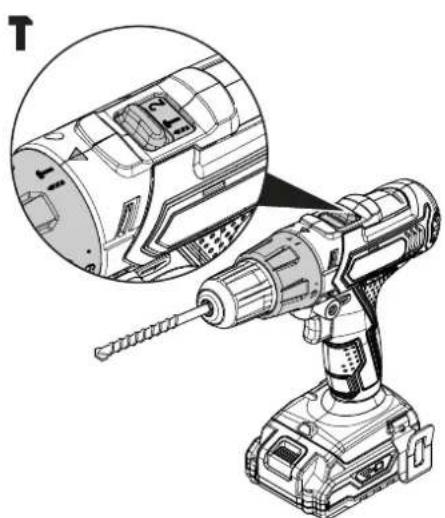

Y a-t-il un mode percussion sur la TROTEC PHDS 1120V ?

Oui, la TROTEC PHDS 1120V est équipée d'un mode percussion. Pour l'activer, référez-vous au sélecteur de mode sur la perceuse et sélectionnez l'option de percussion.

Comment nettoyer et entretenir ma perceuse TROTEC PHDS 1120V ?

Après chaque utilisation, nettoyez la perceuse avec un chiffon humide pour enlever la poussière et les débris. Évitez d'utiliser des produits chimiques agressifs. Vérifiez également régulièrement le cordon d'alimentation et les accessoires pour détecter d'éventuels signes d'usure.

Que faire si le foret se coince dans le matériau ?

Si le foret se coince, arrêtez immédiatement la perceuse. Essayez de retirer le foret en tournant lentement dans le sens inverse des aiguilles d'une montre. Si cela ne fonctionne pas, utilisez un lubrifiant approprié et attendez quelques minutes avant d'essayer à nouveau.

La perceuse chauffe-t-elle pendant l'utilisation, est-ce normal ?

Il est normal qu'une perceuse chauffe légèrement pendant l'utilisation, surtout lors de travaux prolongés. Cependant, si elle devient très chaude au toucher, éteignez-la et laissez-la refroidir avant de continuer à l'utiliser.

Quelle est la garantie de la TROTEC PHDS 1120V ?

La TROTEC PHDS 1120V est généralement couverte par une garantie de 2 ans, mais vérifiez les conditions spécifiques de votre achat pour des informations détaillées.

MODE D'EMPLOI PHDS 1120V TROTEC

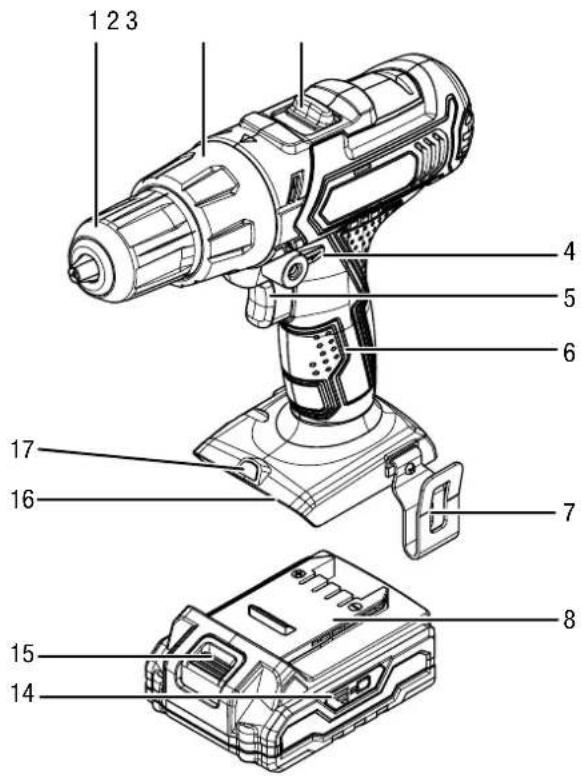

Informations sur I'appareil 8

Transport et stockage 11

Mise en service. 11

Utilisation. 15

Accessoires disponibles. 17

Défauts et pannes 17

Entretien 18

Élimination. 19

Déclaration de conformité 19

Remarques concernant la notice

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement relatif aux matieres explosives

Ce symbole indique que les matieres explosives causent des risques pour la vie et la santé des personnes.

Avertissement de surface chaude

Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'ajretissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aient à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter la notice d'instructions.

Porter un casque antibruit

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un casque antibruit.

Porter des lunettes de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser une protection pour les yeux.

Porter un masque de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un masque de protection.

Porter des vêtements de sécurité

Ce symbole indique la nécessite de porter des vêtements de protection.

Porter des gants de protection

Ce symbole indique la nécessite de porter des gants de protection.

Vou puez telecharger la derniere version de la notice d'instructions en suivant le lien ci-dessous :

PHDS 11-20V

Consignes generales de sécurité pour les outils ELECTriques

Avertissement

Lisez toutes les mises en garde de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet outil electroportatif.

Le non-respect des instructions suivantes risque de causer une électrocution, de provoquer un incendie ou de donner lieu à des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Le terme outil électrique utilisé dans les consignes de sécurité se rapporte aux outils électriques utilisés sur secteur (avec un cable électrique) et aux outils électriques sans fil (sans cable électrique).

Avertissements de sécurité généraux pour les outils - Sécurité de la zone de travail

• Veillez à ce que la zone de travail soit propre et bien éclairée. Le désordre et une luminosité insuffisante sont propices aux accidents.
• Ne faites pas fonctionner les outils électriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produits des étincelles qui peuvent enflammer les poussières ou les fumées.
• Maintenez les enfants et les personnes représentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Avertissements de sécurité généraux pour les outils électriques - Sécurité électrique

• La fiche de l'outil électrique doit être adaptée à la prise. Ne modifies jamais la fiche de chaque façon que ce soit. N'utilise pas de fiche adaptateur avec des outils reliés à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque de chocoléctrique.
• Evitez tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs. Il existe un risque accru de chic électrique si votre corps est relié à la terre.

• N'exposez pas les outils à la pluie ou à l'humidité. La pénétration d'eau à l'intérieur d'un outil électrique accentue le risque d'électrocution.

• N'utilisez jamais le cordon d'alimentation pour porter, accrocher ou débrancher l'outil. Maintenez le cordon d'alimentation à l'écart de la chaleur, de l'huile, d'arêtes vives ou de pieces mobiles. Des cordons d'alimentation endommages ou emmèlés augmentent le risque d'électrocution.

• Dans le cadre d'une utilisation de l'outil en extérieur, utilisez uniquement des rallonges adaptées à l'utilisation extérieure. L'utilisation d'une rallonge adaptée à l'utilisation extérieure réduit le risque de choc électrique.
• Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas etre evitee,utilisez un disjoncteur differentiel.L'utilisation d'un disjoncteur differentiel reduit le risque de chic electrique.

Avertissements de sécurité généraux pour les outils électriques - Sécurité des personnes

• Restez vigilant, regardez ce que vous étés en train de faire et faites preuve de bon sens lors de l'utilisation de l'outil. N'utilise pas d'outils électriques lorsque vous étés fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention au cours de l'utilisation d'un outil électrique peut entraîner des blessures graves.
• Utilisez un équipement de protection individuelle et portez toujours des lunettes de protection. Les équipements de protection individuelle, tels que les masques antipoussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques, en fonction du type d'utilité, réduisent le risque de blessures.
• Évitez toute mise en marche intempestive. Assurez-vous que l'outil est arrêté avant de le brancher sur le secteur ou de raccorder la batterie, de le prendre en main ou de le transporter. Porter les outils avec le doigt sur l'interrupteur ou brancher un outil électrique alors qu'il est en marche est une source d'accidents.
• Retirez toute clé de réglage avant demettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut entrainer des blessures.
• Veillez à ne pas vous tener de façon anormale. Adoptez une position stable et gardez toujours l'équilibre. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

• Habillez-vous de manière adaptée. Ne portez pas de vêtements amples ou de bijoux. Gardez cheveux et vêtements à distance des pieces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prend dans des éléments en mouvement.

• S'il est possible de monter des dispositifs d'aspiration et de récapération des poussières, assurez-vous qu'ils sont bien raccordés et correctement utilisés.

L'utilisation d'un dispositif d'aspiration des poussières peut réduire les risques dus aux poussières.

• Ne vous croyez pas faussement en sécurité et n'ignorez pas les consignes de sécurité concernant les outils ELECTriques sous prétexte que vous maitrisez

I'appareil. Toute négligence peut entrainer de graves blessures en une fraction de seconde.

Avertissements de sécurité généraux pour les outils électriques - Utilisation et entretien de l'outil

• Faites attention à ne pas surcharger l'outil. Utilisez l'outil prévu pour l'application concernée. L'outil adapte vous permettra de很好地 réaliser le travail et de manière plus sure, conformément à la puissance pour laquelle il a été construit.

• N'utilisez pas d'outils ELECTriques dont l'interrupteur est défectueux. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et doit être réparé.

• Debranche la fiche de la prise de courant et/ou retirez la batterie amovible avant d'effectuer des réglages, de changer d'outils de travail ou de ranger l'appareil. Ces mesures de sécurité réduisent le risque de mise en marche accidentelle de l'outil.

• Conserve les outils non utilisés hors de portée des enfants. Ne permette pas aux personnes qui ne sont pas familiarisées avec l'outil électrique ou qui n'ont pas lu ces consignes de l'utiliser. Les outils electrométries sont dangereux s'ils sont utilisés par des novices.

• Entretenez bien les outils electriques et les outils insérables. Vérifiez qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pieces cassées ou toute autre irregularité pouvant affecter le fonctionnement de l'outil. En cas de dommages, faites réparer l'outil electrique avant de

l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.

• Affütez et nettoyez les outils permettant de couper.

Les outils de coupe dotés de pieces coupantes tranchantes correctement entretenues sont moins susceptibles de bloquer et sont plus facies à contrôler.

• Utilisez l'outil électrique, les outils insérables, etc. conformément à ces instructions. Tenez compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.

• Maintenez les poignées et les surfaces de préhension séches, propres et exemples d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôle l'outil en toute sécurité en cas de situation imprévue.

Consignes générales de sécurité pour les outils électriques - Utilisation et entretien de l'outil sans fil

• Ne rechargez la batterie qu'avac le chargeur specifie par le fabricant. Un chargeur adapté à un certain type de batteries peut provoquer un incendie s'il est utilisé avec d'autres batteries.
• N'utilise les outils electriques qu'vec les batteries prevues a cet effet. L'utilisation d'autres batteries peut entrainer un risque de blessures et d'incendie.
• Lorsqu'une batterie n'est pas utilisée, tenez-la à l'écart de toutes sortes d'objets métalliques, tels que trombones, pieces de monnaie, clés, clous, vis ou autres, susceptibles de relier les contacts entre eux. Un court-circuit entre les contacts de la batterie peut entraîner des brûlures ou un incendie.
• En cas d'utilisation incorrecte, du liquide peut s'écouler de la batterie. Évitez tout contact avec celui ci. En cas de contact accidentel, nettoyez à l'eau. Si le liquide entre en contact avec les yeux, recherche en plus une aide Médicale. Le liquide provenant des batteries peut cause des irritations ou des brûlures.
• N'utilisez pas une batterie endommagée ou modifiée.

Les batteries qui ont subi des dommages ou des modifications peuvent partager un comportement imprévisible et causeur un incendie, une Explosion ou des blessures.

• N'exposez pas la batterie au feu ou à des températures trop élevées. Un feu ou des températures supérieures à 130^ peuvent provoquer une Explosion.
• Suivez les instructions de charge et ne chargez jamais la batterie ou l'outil sans fil en dehors de la plage de température indiquée dans le mode d'emploi. Une charge incorrecte ou une charge en dehors de la plage de température autorisée peut détruire la batterie et accroit le risque d'incendie.

Consignes generales de sécurité pour les outils electriques - Utilisation et entretien du chargeur

• Les enfants de plus de 8 ans et les personnes ayant des capacities physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser le chargeur pour autant qu'ils bénéficient d'une supervision ou qu'ils aient reçu une instruction ajustée relative à une utilisation sure de l'appareil et qu'ils comprendnent les dangers liés à cette'utilisation. Il est interdit aux enfants de jour avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
• Ne placez jamais des piles non rechargeables dans le chargeur. Un chargeur risque de provoquer un incendie ou une explosion s'il n'est pas utilisé avec le type de batterie bien précis pour lequel il est prevu ou avec des piles non rechargeables.
• Ne chargez au moyen du chargeur « Multiflex 20 - 2.0 AC » que des batteries Li-ions « Multiflex 20 - 2.0 DC » d'une capacité de 2,0 Ah (5 cellules). La tension de la batterie doit correspondre à la tension de charge du chargeur.

Avertissements de sécurité généraux pour les outils électriques - Maintenance et entretien

• Ne faites réparer l'outil que par un spécialiste qualifié et seulement avec des pieces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.
• N'essayez jamais de remetre en etat une batterie endommagée. Les opérations de maintenance sur les batteries ne doivent être réalisées que par le fabricant ou un atelier SAV/agree.

Consignes de sécurité spécifiques pour la perceuse-visseuse à percussion sans fil

Portez des lunettes et un masque respiratoire de protection si vous travailliez sur des matériaux qui pouraient contir des matières dangereuses pour la santé (par ex. amiente).

Lorsque vous effectuez des travaux de perçage avec percussion, portez une protection auditive. Le bruit peut avoir des effets néfastes pouvant aller jusqu'à la perte de l'ouïe.

• Tenez l'appareil par les poignées isolées lorsque vous effectuez des travaux au cours desquels l'outil pourrait toucher des lignes électriques non apparentes. Le contact avec une ligne sous tension risque demettre également sous tension les parties métalliques de l'outil et de provoquer une electrocution.
• Utilisez un détector adapté pour repérer les conduites d'alimentation non apparentes ou consultez le distributeur d'électricité local. Tout contact avec une conduite électrique peut provoquer un incendie ou une électrocution. Tout dommage causé sur une conduite de gaz peut provoquer une explosion. Le perçage d'une conduite d'eau peut provoquer des dégats matériels ou causer une électrocution.
• Les vibrations risquent d'être néfastes au système main-bras. Réduisez au maximum la durée des vibrations.

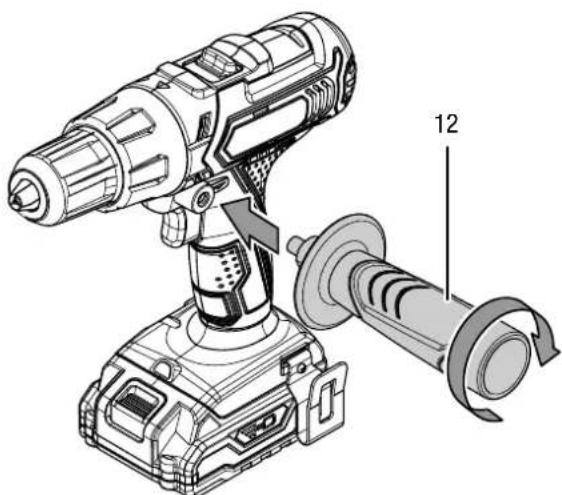

• Utilisez la poignée supplémentaire. Un manque de contrôle peut entrainer des blessures.
• Pendant le travail, tenez l'outil electroportatif fermement à deux mains. Assurez-vous de la stabilité de votre position. Le guidage de l'outil electroportatif à deux mains est plus sur.
• Sécurisez la piece à usiner. Il est plus prudent deMSNenir une piece au moyen d'un dispositif de fixation oud'un etau qu'avac la main.
• Avant de commencer les travaux, vérifietzometimes que l'outil soit parfaitement fixe dans le mandrin. Un outil mal fixe risque, au moment de la mise en marche, d'être projet hors de I'appareil electroportatif et de provoquer des blessures.
• Avant demettre en marche I'outil electroportatif, assurez-vous que I'outil insere peut tourner librement. Si I'outil insere est bloqué, la force elevée qui apparait au moment de la mise en marche risque de produit des secousses violentes et I'appareil peut partir sur le cote.
• Éteignez immidiatement l'outil electroportatif en cas de blocage de l'outil inséré. L'outil electroportatif risque de produit des secousses brutes dues à la puissance déployée.
• Contrôlez régulièrement que le mandrin n'est ni usé ni endommagé.
• Ne démarrez un outil electroportatif à percussion que lorsqu'il est pressé contre quelles chose (mur, plafond, etc.).

• Attendez l'arrêt complet de l'outil electroportatif avant de le poser.

• En cas de travaux sur l'appareil et lors du transport ou du stockage, il est nécessaire de placer le selecteur de sens de rotation sur la position centrale (verrouillage). Vous évitez ainsi toute mise en marche inopinée de l'outil electroportatif.

Consignes de sécurité liées à l'utilisation de forets longs

• Ne travailliez enaucun cas a unregime supérieur au regime maximum autorise pour le foret.Aux régimes elevés,le foret peut se courber légerement lorsqu'il n'est pas en contact avec la piece a usiner et tourne librement. Cela peut entrainer un risque de blessures.
• Commencer toujours à percier à un régime peu élevé et en mettant le foret en contact avec la piece. Aux régimes élevés, le foret peut se courber légèrement lorsqu'il n'est pas en contact avec la piece à usiner et tourne librement. Cela peut composer un risque de blessures.
• N'exercez pas de pression exagérée, et n'exercez de pression que dans le sens longitudinal. Les forets peuvent se courber et risquer ainsi de se casser ou d'entrainer une perte de contrôle, ce qui peut entrainer un risque de blessures.

Utilisation conforme

Utilisez la PHDS 11-20V uniquement

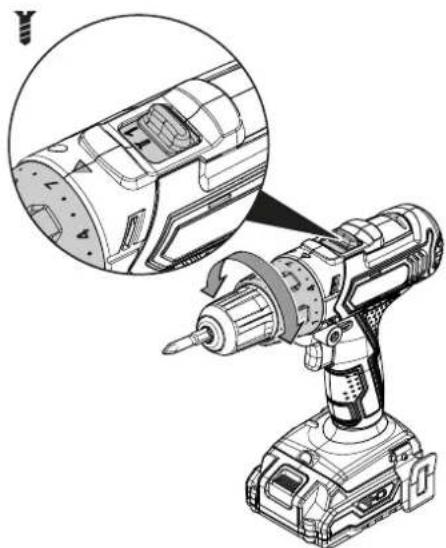

• pour visser et dévisser les vis,

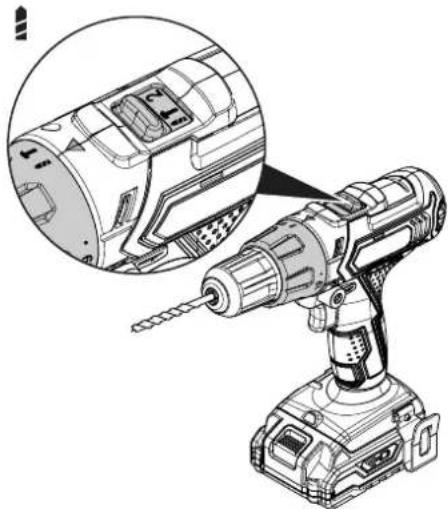

• pour percer dans le bois, le plastique, la céramique et le métal,
• pour percer avec percussion dans la maconnerie, la brique et la pierre,

en respectant les caractéristiques techniques.

Nous recommendons d'utiliser l'outil électroportatif avec les accessoires d'origine de Trotec.

Utilisations non conformes prévisibles

L'appareil n'est pas conscience pour percer dans la pierre naturelle. Toute utilisation autre que cette qui est décrite au chapitre « Utilisation conforme » est considérée comme une utilisation non conforme raisonnablement prévisible.

Qualification du personnel

Toute personne utilisant le presente appareil doit :

• avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.

Signaux de sécurité et étiquettes sur la batterie et sur le chargeur

Remarque

Ne retirez aucun signal de sécurité, autocollant niétiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

Les signaux de sécurité et étiquettes suivants sont apposés sur la batterie :

Attention au risque d'explosion!

Ces symboles indiquent ce qui suit :

N'exposez pas la batterie au feu ou a des températures trop élevées! Ne mettez jamais la batterie en contact avec de l'eau ou du feu! Evitez l'exposition directe au soleil et l'humidité. Il existe un risque explosion!

Ne chargez jamais la batterie à des températures ambientes inférieures à 10^ ou supérieures à 45^ . Un chargement incorrect ou en dehors de la plage de température autorisée peut détruire la batterie et accroit le risque d'incendie.

Observe l'elimination correcte de la batterie!

Ce symbole indique ce qui suit :

Veiliez à ce que la batterie est correctement éliminée et ne la jetez jamais dans les eaux usées ou les eaux publiques.

La batterie contient des substances irritantes, caustiques et toxiques qui doivent un risque considérable pour les personnes et l'environnement.

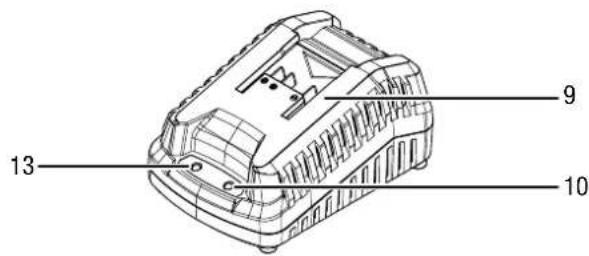

Les signaux de sécurité et étiquettes suivants sont apposés sur le chargeur :

Ce symbole indique ce qui suit :

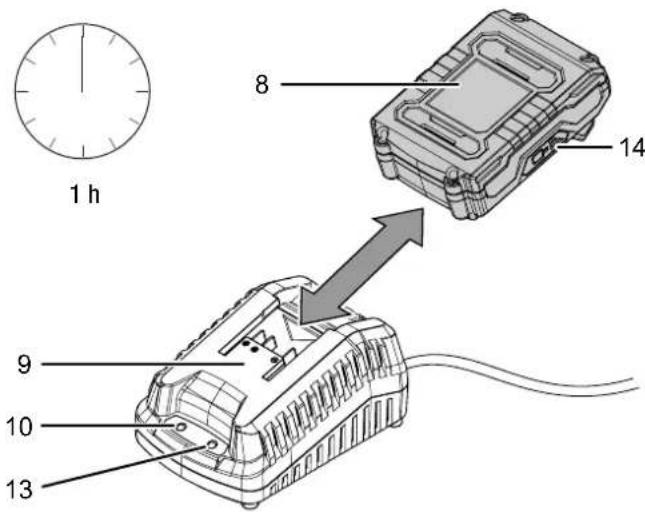

Avant de charger la batterie, lisez le manuel d'utilisation ou la notice d'instructions.

Ce symbole indique ce qui suit :

N'utilisez le chargeur pour charger la batterie qu'a l'intérieur en lieu sec, pas a l'extérieur.

Équipement personnel de protection

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Portez des lunettes de protection.

Vous protégéz ainsi vos yeux des éclats qui peuvent se détacher, tomber ou être projétés en risquant de provoquer des blessures.

Portez un masque de protection.

Vousevitezainsiderespirerlespoussieresnocivesquirisquentdetreproduiteuacoursdes travaux.

Portez des gants de protection.

Vous protegez ainsi vos mains contre les brûlures, l'écrasement et les écorchures.

Portez des vêtements de protection moulants.

Ainsi, vous vous protégEZ contre le risque de vêtements pris dans une piece en rotation.

Risques résiduels

Avertissement relat à la tension électrique

Électrocution provoquee par une isolation insuffisante.
Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.
N'utilisez plus l'appareil si vous détectez des endommagements.
N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur et la batterie de l'appareil avant toute intervention sur l'appareil.

Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

Avertissement relat à la tension électrique

Risque d'electrocution provoquee par la pénétration de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans I'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

Avertissement relatif aux matieres explosives

N'exposez jamais l'accumulateur à une température supérieure à 45^ ! Ne mettez jamais l'accumulateur en contact avec de l'eau ou du feu! Evitez les rayons directs du soleil et I'humidité. Cela peut provoquer une explosion!

Avertissement

Poussiere toxique!

Les poussières nocives ou toxiques générées lors des travaux représentant un danger pour la santé de l'opérateur ou des personnes se trouvant à proximité.

Portez des lunettes de protection et un masque antipoussière.

Avertissement

Ne travailliez pas sur un matériel contenant de l'amiente. L'amiente est considéré comme cancérigène.

Avertissement

Assurez-vous de ne toucher aucune ligne électrique et aucune conduite de gaz ou d'eau lorsque vous travailliez avec un outil électrique.

Eventuellement, contrôle les murs avec un détector de conduites avant de percer ou d'ouvir une paroi.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

Avertissement

Le porte-outil doit être bien bloqué avant la mise en marche de l'appareil, un outil inséré mal fixé risque d'être éjecté d'une manière incontrlée lors du démarrage de l'appareil.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectue de manière erronée.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

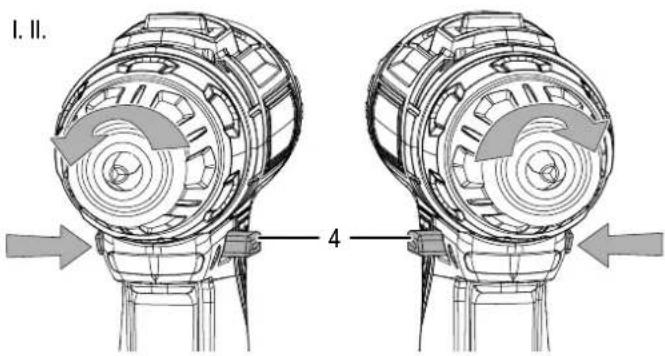

Remarque

Ne changez le sens de rotation que lorsque l'appareil est à l'arrêt. Vous risquez sinon d'endommager ce dernier.

Remarque

Réglez le couple et le sens de rotation selon le mode de fonctionnement. Un mauvais réglage peut endommager l'appareil.

Comportement en cas d'urgence / fonction arrêt d'urgence

Arret d'urgence:

L'extraction de la batterie entraine l'arrêt immédiat de l'appareil. Pour sécuriser l'appareil contre toute remise en marche, laissez la batterie hors de l'appareil.

Comportement en cas d'urgence:

1. Arretez l'appareil.
2. En cas d'urgence, extrayez la batterie de l'appareil : pressez fermement la touche de déverrouillage de la batterie et retirez celle-ci de l'appareil comme il est décrit au chapitre « Extraction de la batterie »
3. Ne remettez pas la batterie en place lorsque l'appareil est défectueux.

Informations sur l'appareil

Description de l'appareil

La perceuse-visseuse à percussion sans fil PHDS 11-20V est équipée de deux vitesses : la première vitesse est adaptée au vissage tandis que la deuxième vitesse permet d'effectuer les travaux de perçage avec ou sans percussion.

La préselection de couple intégrée avec ses deux positions de perçage avec ou sans percussion permet d'utiliser la force laRTC.
les derniers adaptées au matériel et à la taille de vis en fonction de l'application.

Le serrage rapide du mandrin à blocage automatique de la broche permet en outre de changer l'outil utilisé simplement et sans autre outil.

La lampe de travail LED intégrée permet de nouveaux éclairer la piece ou la surface de travail.

Le clip ceinture prémonté permet un transport facile et un accès rapide à l'appareil.

La batterie dispose de son propre indicateur de capacité qui vous permet de connaître l'etat de charge sans avoir besoin de brancher la batterie sur l'appareil.

Representatiede I'appareil

N° Désignation

1 Mandrin à serrage rapide

2 Sélection de couple

3 Boîte à vitesses (2 vitesses)

4 Rotation à droite/à gauche, verrouillage

5 Interrupteur marche/arrêt (régulation de la vitesse)

6 Poignée

7 Clip ceinture

8 Batterie

9 Chargeur rapide

10 LED rouge de la batterie (charger la batterie)

11 Embouts

12 Poignée anti-vibrations

13 LED verte de la batterie (chargeur rapide opérationnel)

14 Affichage de la charge de la batterie à 3 niveaux

15 Touche de déverrouillage

16 Logement de la batterie

17 Lampe de travail LED

Furniture

• 1 perceuse-visseuse à percussion sans fil PHDS 11-20V
• 1 batterie
  1 chargeur rapide
• 2 embouts (50 mm)
• 1 clip ceinture
  1 poignée anti-vibrations
• 1 mallette de transport
• 1 mode d'emploi

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle PHDS 11-20V
Tension nominale 20 V	---
Régime à vide
1. Vitesse	0 - 440 min-1
2. Vitesse	0 - 1650 min-1
Fréquence de frappe 0 - 26400	min -1
Position de contrôle de couple 20 + 1 + 1
Plage de serrage du mandrin max. 13 mm
Diamètre de perçage max.
Bois	30 mm
Métal	13 mm
Maçonnerie / brique	15 mm
Couple max. 40 Nm
Poids 2 kg
Batterie Multiflex 20 - 2.0 DC
Type Li-ion
Tension nominale 20 V	---
Capacité 2 Ah
Chargeur rapide Multiflex 20 - 2.0 AC
Entrée
Tension nominale 230 - 240 V / 50 Hz
Puisance absorbée 65 W
Sortie
Tension nominale 21,5 V	---
Courant de charge 2,4 A
Fusible	3,15 A retardé
Durée de charge 1 h
Classe de protection	II / ☐
Informations relatives aux vibrations selon EN 62841-2-1
Valeur d'émission vibratoire,perçage dans le métal ah,d	0,925 m/s2
Incertitude K	1,5 m/s2
Valeur d'émission vibratoire,perçage à percussion dans la maçonnerie ah, ID	14,493 m/s2
Incertitude K	1,5 m/s2
Émissions sonores selon EN 62841-2-1
Niveau de pression sonore LpA	74,34 dB(A)
Puisance sonore LwA	85,34 dB(A)
Incertitude K	3 dB

Portez une protection auditive.

Le bruit peut avoir un effet néfaste sur l'audition.

Indications relatives aux informations sur le niveau sonore et les vibrations :

• Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici ont été mesurées au moyen de tests normalisés selon EN 62841 et peuvent être utilisées pour comparer différents apparciels électriques entre eux.
• Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici peuvent également servir à une évaluation préliminaire de l'exposition.

Attention

Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectue de manière erronée.

• Les émissions sonores et vibratoires générées pendant le travail réel avec l'outil peuvent différer des valeurs citées en fonction des conditions d'utilisation de l'outil, et plus particulièrement de la nature de la piece à usiner. Dans la mesure du possible, essayez de ne pas vous exposer aux vibrations. Le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail, par exemple, permettent de réduire efficacement les vibrations dessenties. Il convient de prendre en compte toutes les phases du fonctionnement de l'outil électrique (à savoir également les plages de temps durant lesquilles l'outil est arrêté ou tourne sans contrainte).

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Utilisez une mallette adaptée au transport de l'appareil afin de le protégé contre les influences extérieures.

Veuillez observer les consignes suivantes avant chaque transport :

• Arrêtez l'appareil en plaçant la rotation droite/gauche sur la position centrale (verrouillage).
• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez la batterie de l'appareil.
• Retirez l'outil du porte-oult.

La batterie Li-ion fournie est soumise aux exigences du droit des marchandises dangereuses.

Observe les instructions suivantes relatives au transport ou à l'expédition de batteries Li-ion :

• Les batteries peuvent être transportées sur la route par l'utilisateur sans autres conditions.

• Il est nécessaire de respecter les exigences et les marquages spécifiques lors de l'expédition par des tiers (par ex. transport aérien ou entreprises de transport). Lci, un expert des matières dangereuses doit être consulté pour la préparation des colis.

• N'utilisez les batteries que si le boitier est intact.

• Mettez de la bande adhéasive sur les contacts ouverts et emballez les batteries de telle sorte qu'elles ne bougent pas dans l'emballage.
  -Veuillez égarlement respecter les prescriptions nationales eventuelles.

Stockage

Veuillez respecter les consignes suivantes avant chaque entreprises :

• Arrêtez l'appareil en plaçant la rotation droite/gauche sur la position centrale (verrouillage).
• Debranchez le cordon d'alimentation du chargeur de la prise murale en tirant sur la fiche secteur.
• Laissez refroidir l'appareil.
• Retirez la batterie de l'appareil.
• Retirez l'outil du porte-oult.
• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
• Rangez-le dans la mallette de transport de l'appareil fournie afin de le protégger.
• Ne stockez pas de batterie Li-ion entierement décharge. Le stockage d'une batterie décharge peut provoquer une décharge profonde et causez ainsi la détérioration de la batterie.

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

au sec et protégé du gel et de la chaleur
- à une température ambiente inférieure à 45^
- dans la mallette de transport dans un endroit protégé de la poussière et de l'exposition directe du soleil

Mise en service

Déballage de l'appareil

• Retirez la mallette de transport de l'emballage.

Avertissement relat à la tension électrique

Électrocution provoquee par une isolation insuffisante.

Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous détectez des endommagements.

N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!

• Contrôlez l'intégrité du contenu de la mallette de transport et la présence eventuelle de déteriorations.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.

• Éliminez l'emballage conformément à la législation nationale en vigueur.

Charge de la batterie

Remarque

La batterie peut etre endommagée en cas d'utilisation incorrecte.

Débranche la fiche du chargeur avant chaque insertion et retrait de l'accumulateur.

Ne chargez jamais la batterie à des températures ambiantes inférieures à 10^ ou supérieures à 40^ .

À la livraison, la batterie est partiellement chargée afin d'éviter toute déterioration causée par une décharge profonde.

La batterie doit être chargée avant la première mise en service et lorsque la puissance est faible (seul levoyant LED rouge de l'affichage de capacité de la batterie (14) est allumé). Pour ce faire, procédez de la manière suivante :

1. Poussez la batterie (8) sur le chargeur rapide (9) comme illustré jusqu'à ce qu'un clic soit audible.

1. Insérez la fiche secteur du chargeur rapide (9) dans une prise secteur conformément sécurisée.

LevoyantLED rouge de la batterie(13)s'allume.
Le temps de charge se monte à une heures environ.

1. Attendez jusqu'à ce que levoyant LED rouge de la batterie (13) s'éteigne et que le voyant LED vert (10) s'allume.

La batterie (8) est complètement chargée.

1. Debranche le cordon d'alimentation du chargeur rapide (9) de la prise murale en tirant sur la fiche secteur.

Il est possible que la batterie (8) et le chargeur rapide (9) chauffent pendant le processus de charge. Laissez la batterie (8) refroidir à température ambiente.

1. Retirez la batterie (8) du chargeur rapide (9) en maintainant pressée la touche de déverrouillage (15) et en tirant la batterie (8) pour l'enlever du chargeur rapide (9).

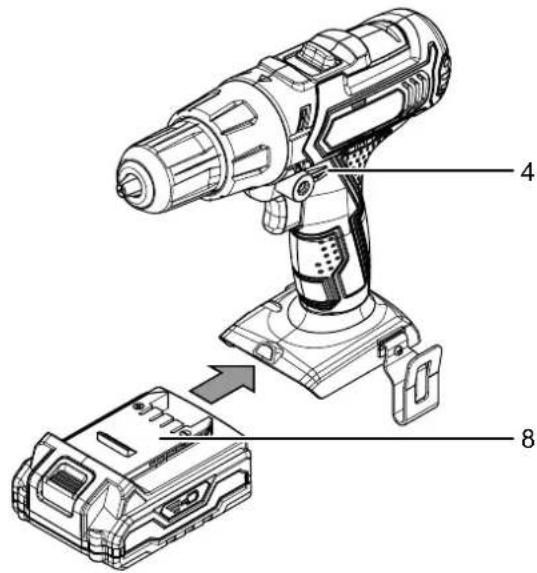

Mise en place de la batterie

1. Placez le selecteur de rotation (4) en position centrale (verrouillage).
2. Insérez la batterie (8) dans le logement pour la batterie jusqu'à ce qu'elle s'enclenche.

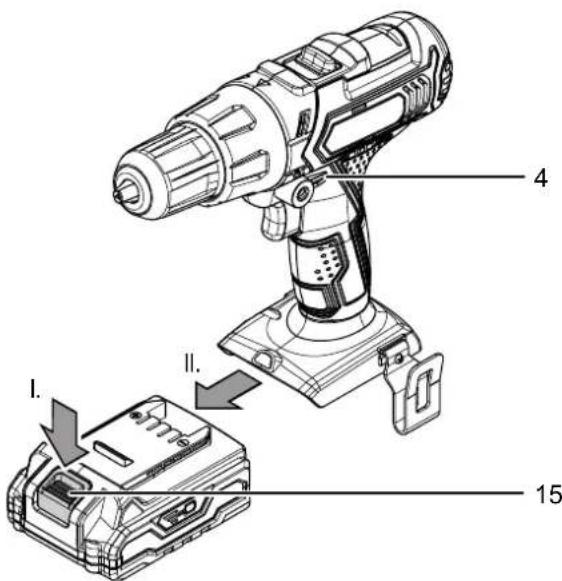

Extraction de la batterie

1. Placez le selecteur de rotation (4) en position centrale (verrouillage).
2. Séparez la batterie (8) de l'appareil en appuyant sur la touche de déverrouillage (15) (I.) et en tirant la batterie hors de l'appareil (II.).

1. Au besoin, chargez la batterie (8) comme décrit au chapitre Charge de la batterie.

Contrôle de l'etat de charge de la batterie

La batterie possède un indicateur de capacité intégré.

L'etat de charge de la batterie peut être consulté sur les trois voyants LED de l'affichage de capacité (14) de la maniere suivante :

Couleur LED Signification
vert - orange - rouge Charge / puissance maximum
orange - rouge Charge / puissance moyenne
rouge Charge faible - Charger la Batterie

1. Appuyez sur le symbole batterie (18) sur la batterie (8).

Vous pouvez dire I'etat de charge au moyen de I'affichage de capacité de la batterie (14).

Montage de la poignée

Info

Utilisez la poignée anti-vibrations pour une conduite précise et sécurisée.

Il est nécessaire de monter la poignée anti-vibrations (12) avant la mise en service.

Procedez de la maniere suivante :

1. Vissez la poignée anti-vibrations (12) dans le sens des aiguilles d'une montre, au besoin à droite ou à gauche, dans le filetage du boîtier.

1. Verifiez la bonne installation de la poignee antivibrations (12).

2. Pour le démontage, dévisse la poignée anti-vibrations (12) dans le sens contraire des aiguilles d'une montre.

Changement d'outil

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur et la batterie de l'appareil avant toute intervention sur l'appareil.

Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

L'appareil est équipé d'un blocage entièrement automatique. L'atigue d'entrainment du moteur se verrouille à l'arrêt pour permettre l'ouverture du serrage rapide du mandrin. Procedez de la manière suivante pour retarder ou insérer l'outil :

1. Placez la rotation droite/gauche (4) en position centrale (verrouillage).
2. Tournez le serrage rapide du mandrin (1) dans le sens inverse des aiguilles d'une montre pour ouvrir le mandrin.

1. Retirez l'embout ou la mèche, le cas échéant, du mandrin.
2. Insérez l'embout ou la mèche adaptée dans le mandrin.
3. Tournez le serrage rapide du mandrin (1) dans le sens des aiguilles d'une montre.

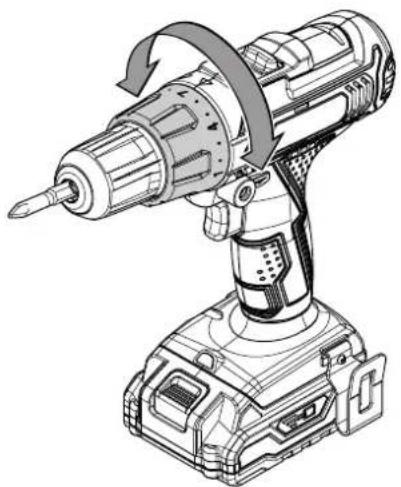

Selection de couple / Position perçage

Vous pouvez régler la position de contrôle de couple désirée depuis la sélection le couple et ainsi selectionner le couple optimal.

• Sélectionnez un faisible niveau pour un vissage léger ou un matérielou couple.
• Sélectionnez un niveau élevé pour un vissage difficile ou un matériel duur, ainsi que pour le dévissage de vis.
• Sélectionnez la position de perçage indiquée par le symbole pour le perçage.
• Pour le perçage avec percussion, Sélectionnez la position indiquée par le symbole T

Info

Pour le dévissage de vis, observez le réglage du sens de rotation droite/gauche. L'indicateur de sens de rotation sur la marche à droite/à gauche (4) permet de connaître le sens de rotation qui sera imprimé aux vis. N'utilise ni la position de perçage eni la position de perçage avec percussion pour visser/dévisser!

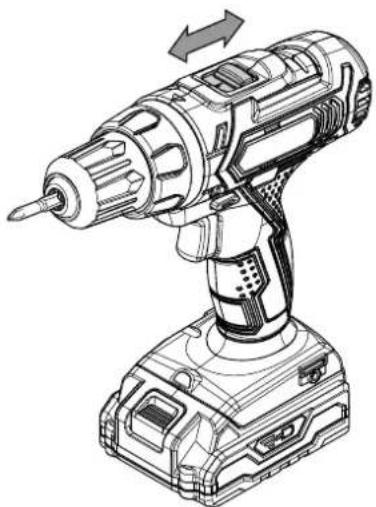

Utilisation des 2 vitesses

Remarque

Actionnez la boîte à vitesse uniquement lorsque l'appareil est à l'arrêt! Dans le cas contraire, l'appareil peut s'endommager.

1. Poussez le sélecteur de vitesse (3) sur la position désirée.

Vitesse 1: régime jusqu'à 440 min, adapté à tous les travaux de vissage/devissage.

Vitesse 2: vitesse jusqu'à 1650 ml, adaptée pour le perçage avec ou sans percussion.

Utilisation

Astuces et indications pour la manipulation de la perceuse-visseuse

Généralités :

• Avant chaque utilisation, contrôlez le bon positionnement de l'outil se trouvant dans le serrage rapide du mandrin. Il doit être bloqué et se couver au centre du mandrin.
• Les dimensions et la forme des embouts de vissage sont marquées sur ces derniers. En cas d'incertitude, testez la possibilité de fixer fermement et sans jeu l'embout dans le serrage rapide du mandrin.
• La position centrale de la rotation droite/gauche (verrouillage) est utile lorsque vous faites une pause ou lorsque vous changez d'embout ou de meche.

Vissage :

• Il est possible de visser les vis dans le bois tendre sans faire d'avant-trou.
• Dans le bois dur ou pour les grandes vis, il est bon de percer un avant-trou avec une mèche.
• Il est bon que le trou soit chanfreiné au préalable lors de l'utilisation de vis à tête fraîsee.
• Il est possible que les petites vis ou les petits embouts, en particulier, soient endommages si vous reglez un couple trop élevé ou une vitesse trop élevée sur l'appareil.

Généralités relatives au perçage :

• Faites régulierement de petites pauses pendant le perçage. Ce faisant, retirez la meche du trou afin qu'elle puisse refroidir.
  Assurez la piece a usiner avec un dispositif de fixation ou un etau.

• Sélectionner la vitesse d'après la qualité du matériel et la taille de la mèche :

• vitesse elevée pour un petit diamètre de perçage ou un matériel tendre

• vitesse faible pour un grand diamètre de perçage ou un matériel du.

• Marquez l'emplacement du trou de perçage à l'aide d'un accessoire adéquat.

• Sélectionnez une vitesse faible pour le début du contrôle.

Percage dans le métal :

Utilisez une mèche appropriée au métal (par ex. mèche de High Speed Steel (HSS)).
- Percez d'abord avec une petite mèche pour un grand diamètre de percage.
- Vous devriez refroidir la mèche avec un lubrissant approprié pour obtenir de mêleurs résultats.
- Vous pouvez également utiliser les meches pour métal pour percer le plastique.

Perçage dans le bois :

Utilisez une mèche appropriée au bois.
- Placez un bloc de bois sous la pierce et percez des deux cotes, afin que le bois ne se rompe pas à lors du percage.
- Utilisez une mèche à bois dotée d'une pointe centrale, utilisez une mèche spirale pour les percages profonds et une mèche Forstner pour les grands diamètres de percage.

pour percer dans la maconnerie / la brique avec la fonction percussion :

Utilisez une mèche adaptée à la maconnerie / la brique.

Selection du sens de rotation

Remarque

Ne changez le sens de rotation que lorsque I'appareil est a I'arrêt. Vous risquez sinon d'endommager ce dernier.

Le sens de rotation du moteur est défini par la position du commutateur rotation droite/gauche (4).

1. Poussez le commutateur rotation à droite/à gauche (4) à fond dans la direction dans laquelle le moteur doit tourner.

I. Vissage de vis II. Devissage de vis

1. Vérifiez si le sens de rotation est ajusté à la tache planifiée en mettant brivement l'appareil en marche. Un mauvais sens de rotation peut endommager l'outil ou la piece.
2. Au besoin, place la rotation droite/gauche (4) sur la position centrale (verrouillage) afin de bloquer l'interrupteur marche/arrêt (5).

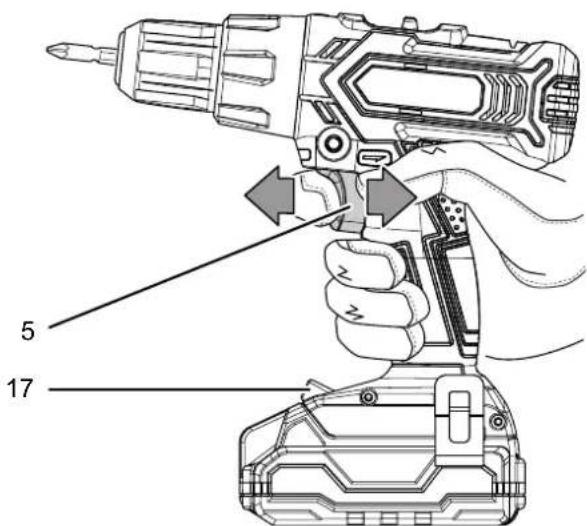

Mise en marche et arrêt de l'appareil

L'appareil est équipé d'un réglage en continu du régime. Plus vous appuyez fermement sur l'interrupteur marche / arrêt (5), plus la vitesse est élevé.

1. Vérifiez si le serrage de l'outil et la position de contrôle de couple sont adaptés aux activités planifiées.
2. Verifiez si la piece est bien sécurisée ou si la surface de travail est préparée en conséquence.
3. Appuyez sur l'interrupteur marche / arrêt (5) pendant toute la durée du vissage ou du percage.

L'appareil fonctionne selon les réglages effectuels au préalable.
La lampe de travail LED (17) est allumée.

1. Relâchez l'interrupteur marche/arrêt (5) afin d'arrêter l'appareil.

La lampe de travail LED (17) s'eteint.

Info

Le moteur est équipé d'un frein intégré qui l'arrête rapidement lorsque l'interrupteur marche / arrêt (5) est relâché.

Mise hors service

1. Placez la rotation droite/gauche (4) en position centrale (verrouillage).
2. Si besoin est, laissez refroidir l'appareil.
3. Retirez la batterie de l'appareil (voir le chapitre Mise en service).
4. Retirez l'outil de l'appareil (voir chapitre Mise en service).
5. Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
6. Stockez l'appareil conformément aux indications figurant au chapitre Stockage.

Accessoires disponibles

Avertissement

Utilisez uniquement les accessoires et les apparciels auxiliaires mentionnés dans la notice d'instructions. L'utilisation d'autres outils et d'autres accessoires que ceux recommendés dans la notice d'instructions peut entrainer un risque de blessure.

Accessoires Numéro d'article
Batterie de rechange Multiflex 20 - 2.0 DC	6.200.000.303
Set de 15 mèches à béton/ brique	6.200.001.151
Set d'embouts de visseuse, 32 pces	6.200.001.001
Set de mèche à bois, 15 pces 6	200.001.101
Set de mèche à métal HSS, 15 pces	6.200.001.131

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avaitprésent des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

Toutes les tâches de dépannage nécessitant l'ouverture du boîtier sont à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Une légère fumée ou une odeur apparait lors de la première utilisation :

• Il ne s'agit ni d'un dernier ni d'une panne. Ce phénomène disparait rapidement après un certain temps de fonctionnement.

L'accumulateur ne se charge pas :

• Verifiez si l'accumulateur est inséré correctement sur le chargeur rapide.
  Poussez l'accumulateur dans le chargeur rapide de maniere à ce que les contacts de l'accumulateur aient prise dans le chargeur rapide. L'accumulateur doit s'enclencher dans le chargeur rapide.
• Vérifiez le raccordement au réseau.
• Verifiez le bon etat du cable electrique et de la fiche d'alimentation.
• Verifiez la protection du réseau.

• Vérifiez les dommages éventuels du chargeur rapide. N'utilise pas de chargeur rapide endommage. Contactez le service après-vente de Trotec.

• Verifiez si les contacts de l'accumulateur sont encrassés.
  Le cas échéant, nettoyez-les.

• Il est possible que l'accumulateur soit défectueux et doit être remplace. Utilisez uniquement un accumulateur du même type.

L'appareil ne se met pas en marche :

• Il est possible que la charge de la batterie soit trop faible. Rechargez la batterie.
• Verifiez que la batterie est insérée correctement dans l'appareil.

Glissez la batterie sur l'appareil de manière à ce que les contacts de la batterie aient pris. La batterie doit s'encluquier dans l'appareil.

• Verifiez la position du selecteur de rotation droite/gauche. L'interrupteur doit être enforcé à fond. Si la rotation à droite/à gauche se trouve sur la position centrale (verrouillage), l'interrupteur marche/arrêt est bloqué.
• Verifiez si les contacts de l'accumulateur sont encrassés. Le cas échéant, nettoyez-les.

Info

Attendez au moins 10 minutes avant de remettre l'appareil en marche.

La mèche ne pénétre pas/pénétre à peine dans le matériel à pincer :

• Vérifiez si la position de contrôle de couple sélectionné est correcte. La fonction perçage ou perçage avec percussion doit être sélectionnée.
• Verifiez si la vitesse selectionnée est la bonne. Pour pincer, il faut passer en deuxieme vitesse.
• Vérifiez si vous avez besoin une mèche adaptée.
• Le cas échéant, vérifie si la machine tourne vers la gauche. Pour le perçage, la position rotation vers la droite est requise.
• Verifiez si la qualite du matériel nécessite la mise en œuvre d'un marteau perforateur.

Impossible de presser l'interrupteur marche/arret :

• Verifiez si la rotation droite/gauche est placee sur la position centrale (verrouillage). Sélectionnez le sens de rotation désiré afin de libreter le verrouillage.

L'appareil devient brulant :

• Verifiez si l'outil convient aux travaux à effectuer.
• Les fentes d'aération doivent être libres afin d'eviter une surchauffe du moteur.

Info

Attendez au moins 10 minutes avant de remetre l'appareil en marche.

Remarque

Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Puis, remettez l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien

À respecter avant tous travaux de maintenance

Avertissement relat à la tension électrique

Ne touchez jamais la fiche d'alimentation ni la batterie avec les mains humides ou mouillées.

• Éteignez l'appareil.
• Laissez l'appareil refroidir complètement.
• Retirez la batterie de l'appareil.

Avertissement relat à la tension électrique

Tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise spécialisée homologue ou par la société Trotec.

Indications de maintenance

Aucune piece à entretenir ou à lubrifier par l'utilisateur ne se trouve à l'intérieur de la machine.

Signaux de sécurité sur la batterie et sur le chargeur

Contrôlez régulierement les signaux de sécurité se trouvant sur la batterie et le chargeur. Renouvelez les signaux de sécurité en cas d'illisibilité.

Nettoyage

L'appareil doit être nettoyé avant et après chaque utilisation.

Remarque

L'appareil ne doit pas etre lubrifie apres le nettoyage.

Avertissement relat à la tension électrique

Risque d'électrocution provoquée par la déténstration de liquide dans le boitier!

Ne plongez pas l'appareil et les accessoires dans I'eau. Veillez a eviter la pénétration d'eau ou d'autres liquides dans le boitier.

• Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entre en contact avec les composants électriques. N'utilise pas de détergents agressifs, comme les arosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
• Séchez l'appareil avec un chiffon doux et non pelucheux.
• Sechez les embouts avec un chiffon doux et non pelucheux.
• Éliminez la poussière de perçage et, le cas échéant, les copeaux de bois du serrage rapide du mandrin.
• Maintenez propres les contacts de raccord de l'appareil et du chargeur.
• Les dépôts de poussière sont à retarder des orifices d'aération afin d'éviter une surchauffe du moteur.

Élimination

Le pictogramme représentant une poubelle barrée, apposoit le lecteur, est un cas d'oulement.

sur un apparéil électrique oulectronique, signifie que celui-ci ne doit pas être éliminé avec les ordures menagères. Des points de collecte Gratisits pour les apparéils électriques ou Electroniques usages sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibités de prise en charge. Sinon, adressez-vous à une entreprise homologuee dans votre pays pour le recyclage et l'élimination des apparéils électriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

Li-Ion

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures menagères, mais être éliminées conformément à la directive europeenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Déclaration de conformité

Traduction de la déclaration de conformité originale conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A

Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.

Modèle / produit : PHDS 11-20V

Type: perceuse-visseuse a percussion sans fil

A partir de I'année modèle: 2021

Normes harmonisées appliquées :

EN ISO 12100:2010
EN 55014-1:2017
EN 55014-1:2017+A11:2020
EN62841-1:2015
EN 62841-2-1:2018
EN 62841-2-1:2018+A11

Normes et specifications techniques nationales appliquées :

EN 55014-2:2015

Nom du fabricant et de la personne autorisée à établier les documents techniques :

Trotec GmbH

Lieu et date de la déclaration :

Heinsberg, le 15.12.2021
