| Caractéristiques techniques | Scie circulaire Trotec PRCS 10850, puissance 1 050 W, diamètre de la lame 185 mm, vitesse à vide 5 500 tr/min. |
|---|---|
| Utilisation | Idéale pour la découpe de bois, panneaux de particules et matériaux similaires. |
| Maintenance et réparation | Vérifier régulièrement l'état de la lame, nettoyer les orifices de ventilation et lubrifier les pièces mobiles si nécessaire. |
| Sécurité | Utiliser des lunettes de protection et des gants. Ne pas retirer les dispositifs de sécurité. |
| Informations générales | Poids : 3,8 kg, garantie de 2 ans, accessoires inclus : lame de scie, guide parallèle. |
FOIRE AUX QUESTIONS - PRCS 10850 TROTEC
Questions des utilisateurs sur PRCS 10850 TROTEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie au format PDF gratuitement ! Retrouvez votre notice PRCS 10850 - TROTEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PRCS 10850 de la marque TROTEC.
MODE D'EMPLOI PRCS 10850 TROTEC
Remarques concernant la notice 2
Sécurité 3
Informations sur I'appareil 7
Transport et stockage 9
Mise en service. 9
Opération 11
Défauts et pannes 13
Entretien. 14
Élimination. 15
Déclaration de conformité 15
Remarques concernant la notice
Symboles
Avertissement relat à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement de surface chaude
Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes.
Avertissement relatif aux objets pointus
Ce symbole indique que les objets pointus peuvent etre dangereux pour la vie et la santé des personnes.
Avertissement relat aux blessures des mains
Ce symbole indique l'existence de risques pour la santé des personnes sous la forme de blessures aux mains.
Avertissement
Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'advertissement indique un risque faible qui peut entrainer des blessures benignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais:aucun danger.
Info
Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter la notice d'instructions.
Porter un casque antibruit
Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un casque antibruit.
Porter des lunettes de protection
Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser une protection pour les yeux.
Porter un masque de protection
Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un masque de protection.
Porter des vêtements de sécurité
Ce symbole indique la nécessite de porter des vêtements de protection.
Porter des gants de protection
Ce symbole indique la nécessite de porter des gants de protection.
Voussouspouceztelechargerladniere versionde la notice d'instructionsetla déclarationdeconformitéUE surle lien suivant:
PRCS 10-850
Consignes generales de sécurité pour les outils ELECTriques
Avertissement
Lisez toutes les mises en garde de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet outil electroportatif.
Le non-respect des instructions suivantes risque de causer une électrocution, de provoquer un incendie ou de donner lieu à des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Le terme outil électriche utilisé dans les consignes de sécurité se rapporte aux outils électricques utilisés sur secteur (avec un cable électricque) et aux outils électricques sans fil (sans cable électricque).
Avertissements de sécurité généraux pour les outils - Sécurité de la zone de travail
Veillez a ce que la zone de travail soit propre et bien éclairée. Le désordre et une luminosité insuffisante sont propices aux accidents.
- Ne faites pas fonctionner les outils electriques en atmophère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils electriques produit des étincelles qui peuvent enflammer les poussières ou les fumées.
- Maintenez les enfants et les personnes représentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.
Avertissements de sécurité généraux pour les outils électriques - Sécurité électrique
- La fiche de l'outil électrique doit être adaptée à la prise. Ne modifies jamais la fiche de celuique façon que ce soit. N'utilise pas de fiche adaptateur avec des outils reliés à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque de choc électrique.
- Évitez tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs. Il existe un risque accru de chic électrique si vous corps est relié à la terre.
-
N'exposez pas les outils à la pluie ou à l'humidité. La déténération d'eau à l'intérieur d'un outil électrique accente le risque d'électrocution.
-
N'utilisez jamais le cordon d'alimentation pour porter, accrocher ou débrancher l'outil. Maintenez le cordon d'alimentation à l'écart de la chaleur, de l'huile, d'arêtes vives ou de pieces mobiles. Des cordons d'alimentation endommages ou emmélés augmentent le risque d'électrocution.
- Dans le cadre d'une utilisation de l'outil en extérieur, utilisez uniquement des rallonges adaptées à l'utilisation extérieur. L'utilisation d'une rallonge adaptée à l'utilisation extérieur réduit le risque de choc électrique.
- Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas etre evitee,utilizez un disjoncteur differentiel. L'utilisation d'un disjoncteur differentiel reduit le risque de chic electrique.
Avertissements de sécurité généraux pour les outils électriques - Sécurité des personnes
- Restez vigilant, regardez ce que vous seront en train de faire et faites preuve de bon sens lors de l'utilisation de l'outil. N'utilise pas d'outils électriques lorsque vous seront fatigued ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention au cours de l'utilisation d'un outil électrique peut entraîner des blessures graves.
Utilisez un équipement de protection individuelle et portez toujours des lunettes de
protection. Les équipements de protection individuelle, tels que les masques antipoussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques, en fonction du type d'outil utilisé, réduisent le risque de blessures.
- Evitez toute mise en marche intempestive. Assurez-vous que l'outil est arrêté avant de le brancher sur le secteur ou de raccorder la batterie, de le prendre en main ou de le transporter. Porter les outils avec le doigt sur l'interrupteur ou brancher un outil électrique alors qu'il est en marche est une source d'accidents.
- Retirez toute clé de réglage avant demettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut entraîner des blessures.
-
Veillez à ne pas vous tener de façon anormale. Adoptez une position stable et gardez toujours l'équilibre. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
-
Habillez-vous de manière adaptée. Ne portez pas de vêtements amples ou de bijoux. Gardez cheveux et vêtements à distance des pieces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prendre dans des éléments en mouvement.
- S'il est possible de monter des dispositifs d'aspiration et de récapération des poussières, assurez-vous qu'ils sont bien raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration des poussières peut réduire les risques dus aux poussières.
- Ne vous croyez pas faussement en sécurité et n'ignorez pas les consignes de sécurité concernant les outils ELECTriques sous prétexte que vous maïtrisez l'appareil. Toute néligence peut entraîner de graves blessures en une fraction de seconde.
Avertissements de sécurité généraux pour les outils électriques - Utilisation et entretien de l'outil
- Faites attention à ne pas surcharger l'outil. Utilisez l'outil prévu pour l'application concernée. L'outil adapte vous permettra de很好地 réaliser le travail et de manière plus sure, conformément à la puissance pour laquelle il a été construit.
- N'utilisez pas d'outils ELECTriques dont l'interrupteur est défectueux. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et doit être réparé.
- Debranche la fiche de la prise de courant et/ou retirez la batterie amovible avant d'effectuer des réglages, de changer d'outils de travail ou de ranger l'appareil. Ces mesures de sécurité réduisent le risque de mise en marche accidentelle de l'outil.
- Conservez les outils non utilisés hors de portée des enfants. Ne permette pas aux personnes qui ne sont pas familiarisées avec l'outil électrique ou qui n'ont pas lu ces consignes de l'utiliser. Les outils electrométries sont dangereux s'ils sont utilisés par des novices.
- Entretenez bien les outils electriques et les outils insérables. Vérifiez qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pieces cassées ou toute autre irregularité pouvant affecter le fonctionnement de l'outil. En cas de dommages, faites réparer l'outil electrique avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.
-
Affutéz et nettoyez les outils permettant de couper. Les outils de coupe dotés de pieces coupantes tranchantes correctement entretenues sont moins susceptibles de bloquer et sont plus facies à contrôle.
-
Utilisez l'outil électrique, les outils insérables, etc. conformément à ces instructions. Tenez compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
- Maintenez les poignées et les surfaces de préhension séches, propres et exemples d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité en cas de situation imprévue.
Avertissements de sécurité généraux pour les outils électriques - Maintenance et entretien
- Ne faites réparer l'outil que par un spécialiste qualifié et seulement avec des pieces de rechange d'origine. Ceci permet d'assurer la sécurité de fonctionnement de l'appareil.
Consignes de sécurité spécifiques aux scies sabres
Fixez et sécurisez la piece à usiner au moyen de serre-joints ou de toute autre manière sur un support stable. Si vous给您 contentez de tener la piece à la main ou contre votre corps, elle reste instable et vous risquez de perdre le contrôle.
Utilisez un détector adapté pour réparer les conduites d'alimentation non apparentes ou consulter le distributeur d'électricité local. Le contact avec des conduites électriques peut provoquer un incendie ou un choc électricque. Un dommage cause sur une conduite de gaz peut provoquer une explosion. Le perçage d'une conduite d'eau peut provoquer des déteriorations de matériel oucause uneelectrocution.
- Les vibrations risquent d'être néfastes au système main-bras. Réduisez au maximum la durée des vibrations.
- Nettoyez la fixation de la lame avant de la metre en place. Une lame encrassée ne peut plus etre fixe avec la sécurité necessaire.
- Vérifiez que la lame est bien fixée. Une lame mal fixée risque de se déloger et de vous blesser.
- Avant demettre en marche I'outil electroportatif, assurez-vous que I'outil insere peut tourner librement. Si I'outil insere est bloqué,la force elevée qui apparait au moment de la mise en marche risque de produire des secousses violentes et I'appareil peut partir sur le cote.
- Ne travailliez pas sur des matériaux humidifiés ou des surfaces humides.
- Ne mettez l'outil electroportatif sur la piece à Traitser qu'après l'avoir mis en marche. Il y a sinon un risque d'effet de retard.
- Faites attention à ce que le sabot de guidage repose solidement sur la piece pendant le sciage. Une lame coincée peut se casser ou provoquer une secousse.
- Tenez les mains à l'écart de la zone de sciage. Ne mettez pas les mains sous la pierce à usiner. Risque de blessures lors du contact avec la lame de scie.
- N'approche pas les mains de la tige de levage ni du fixe-lame rapide. Risque d'écrasement lors du contact avec les composants.
Aéréz suffisamment. - Contrôlez régulièrement l'usure ou les déteriorations eventuelles du fixe-lame rapide.
Utilisez uniquement une lame parfaite et non endommagée. Les lames tordues ou usées risquent de se casser ou de provoquer un retour. - Ne freinez pas la lame, après avoir arrêté la scie, en l'appuyant sur un côte. La lame peut s'endommager, se casser ou provoquer un retour.
- Éteignez l'outil electroportatif après l'achèvement des travaux et ne retirez pas la lame du tracé tant qu'elle n'est pas complètement immobile. Vous évitez ainsi tout retard et pouvez poser l'outil en toute sécurité.
- Éteignez immidiatement l'outil electroportatif en cas de blocage de l'outil inséré. L'outil electroportatif risque de produit des secousses brutes dues à la puissance déployée.
- Attendez l'arrêt complet de l'outil electroportatif avant de le poser. La lame peut s'accrocher et entraîner la perte du contrôle de l'outil electroportatif.
Consignes de sécurité pour les alles et les retours pendant le sciage
- Tenir l'appareil aux endroits isolés de la poignée lorsque vous effectuez des travaux au cours desquels l'utilé electroportatif peut toucher des fil électriques non apparents ou le propre cordon de l'outil. Le contact avec un fil sous tension peutmettre sous tension les parties métalliques exposées de l'utilé electroportatif et provoquer une électrocution de l'opérateur.
Fixez et sécurisez la piece à usiner au moyen de serre-joints ou de toute autre manière sur un support stable. Si vous给您 contentez de tener la piece à la main ou contre votre corps, elle reste instable et vous risquez de perdre le contrôle.
Utilisation conforme
Utilisez la PRCS 10-850 uniquement pour scier le plastique, le bois, le métal et les matières de construction avec des lames appropriées.
L'appareil convient pour :
les travaux de sciage,
les découpe droites et courbes,

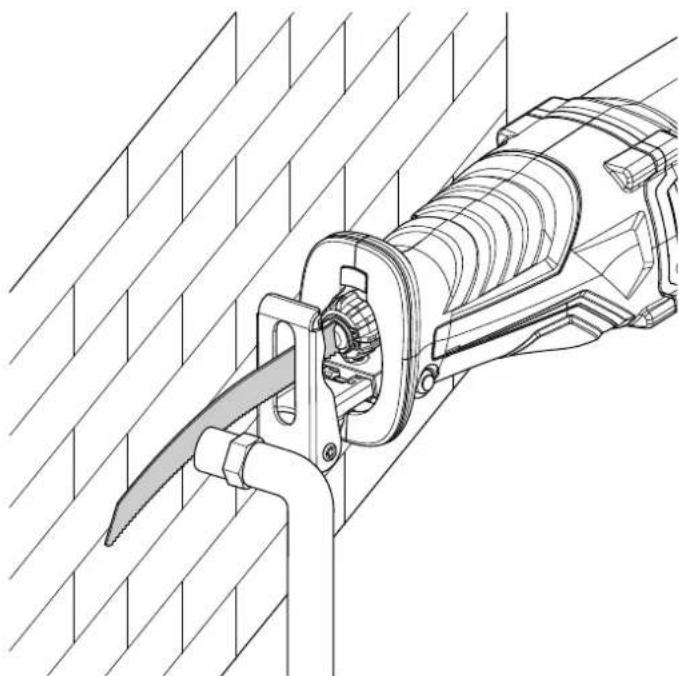

- les séparations affleurantes du dépassement des pièces usinées
Dans le respect des caractéristiques techniques (voir notice d'instructions)
Nous recommendons d'utiliser l'outil électroportatif avec les accessoires d'origine de Trotec.
Utilisations non conformes prévisibles
- L'appareil n'est pas conscience pour être utilisé avec du verre ni de la pierre.
Toute utilisation autre que celle qui est décrite au chapitre « Utilisation conforme » est considérée comme une utilisation non conforme raisonnablement prévisible.
Qualification du personnel
Toute personne utilisant le present appareil doit :
- avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.
Équipement personnel de protection
Portez une protection auditive.
Le bruit peut avoir un effet néfaste sur l'audition.
Portez des lunettes de protection.
Vous protégéz ainsi vos yeux des éclats qui peuvent se détacher, tomber ou être projétés en risquant de provoquer des blessures.
Portez un masque de protection.
Vous évitez ainsi de respirer les poussières nocives qui risquent d'être produites au cours des travaux.
Portez des gants de protection.
Vous protegez ainsi vos mains contre les brûlures, l'écrasement et les écorchures.
Portez des vêtements de protection moulants.
Ainsi, vous vous protégEZ contre le risque de vêtements pris dans une piece en rotation.
Risques résiduels
Avertissement relat à la tension électrique
Electrocution provoquee par une isolation insuffisante.
Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.
N'utilisez plus l'appareil si vous détectez des endommagements.
N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!
Avertissement relat à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement relat à la tension électrique
Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.
Ne touche jamais la fiche secteur avec des mains humides ou mouillées.
Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.
Avertissement relat à la tension électrique
Risque d'electrocution provoquee par la pénétration de liquide dans le boîtier!
Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.
Avertissement de surface chaude
L'outil inséré peut rester brûlant après l'utilisation. Il existe un risque de brûlure au contact de l'outil.
Ne touche pas l'outil inséré à mains nues.
Portez des gants de protection.
Avertissement relatif aux blessures des mains
Risque d'écrasement pres de la lame et du sabot de guidage en cas de manipulation imprudente.
Portez des gants de protection!
Avertissement relatif aux objets pointus
La lame est pointue a certains endroits. Il y a un risque de blessures en cas de manipulation imprudente. Portez des gants de protection.
Avertissement
Poussière toxique!
Les poussières nocives ou toxiques générées lors des travaux représentent un danger pour la santé de l'opérateur ou des personnes se trouvant à proximité. Portez des lunettes de protection et un masque antipoussière.
Avertissement
Ne travailliez pas sur un matériel contenant de l'amiente. L'amiente est considéré comme cancérigène.
Avertissement
Assurez-vous de ne toucher aucune ligne electrique et aucune conduite de gaz ou d'eau lorsque vous travailliez avec un outil electrique.
Éventuellesment, contrôle les murs avec un détecteur de conduites avant de percher ou d'ouvir une paroi.
Avertissement
Risque de blessures provoquées par des pièces projétées dans l'air ou par des embouts d'outils rompus.
Avertissement
L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.
Avertissement
L'appareil n'était pas un jouet, il n'est pas adapté aux enfants.
Avertissement
Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.
Attention
Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuee de maniere erronee.
Attention
Tenez l'appareil à l'ecart de sources de chaleur.
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entreposage de l'appareil.
Comportement en cas d'urgence / fonction arrêt d'urgence
Arret d'urgence:
En débranchant la fiche secteur de la prise, vous stoppez immédiatement le fonctionnement de l'appareil. Afin de protégier l'appareil contre tout redémarrage involontaire, laissez la fiche secteur débranchée.
Comportement en cas d'urgence:
- Arretez l'appareil.
- En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil : débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
- Ne rebranchez jamais un apparéil endommagé.
Informations sur l'appareil
Description de l'appareil
La PRCS 10-850 convient aux travaux de sciage, aux découpes droites et courbes, ainsi qu'aux sciages affleurants du bois, du plastique, du métal et des matérieliaux de construction.

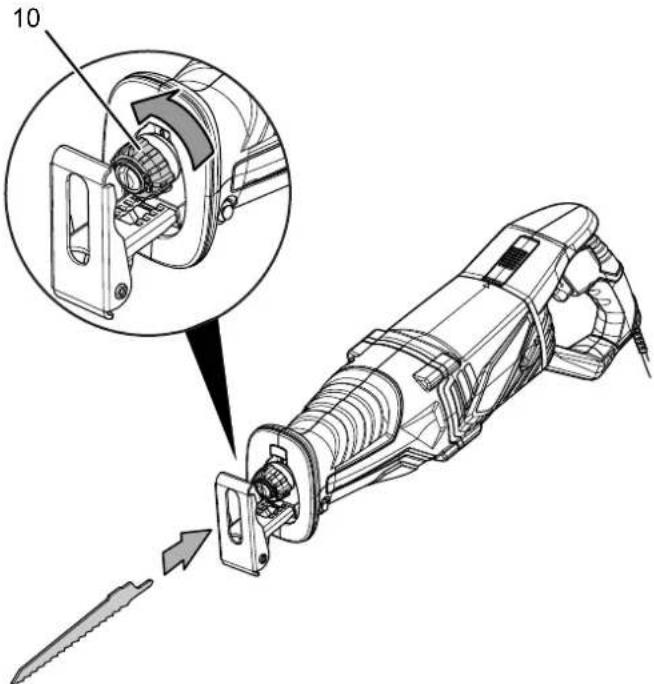

L'appareil est équipé d'un fixe-lame rapide compatible avec les lames universelles à tige en S et 12 pouce pour le bois et le métal, ainsi qu'avc les lames bimétalliques flexibles pour un sciage affleurant. L'échange des lames de scie s'effectue sans outil.
Le moteur de 850 W possède un régime à vide allant de 0min^-1 à 2800min^-1 . Le régime peut être modifié en continu pendant le fonctionnement.

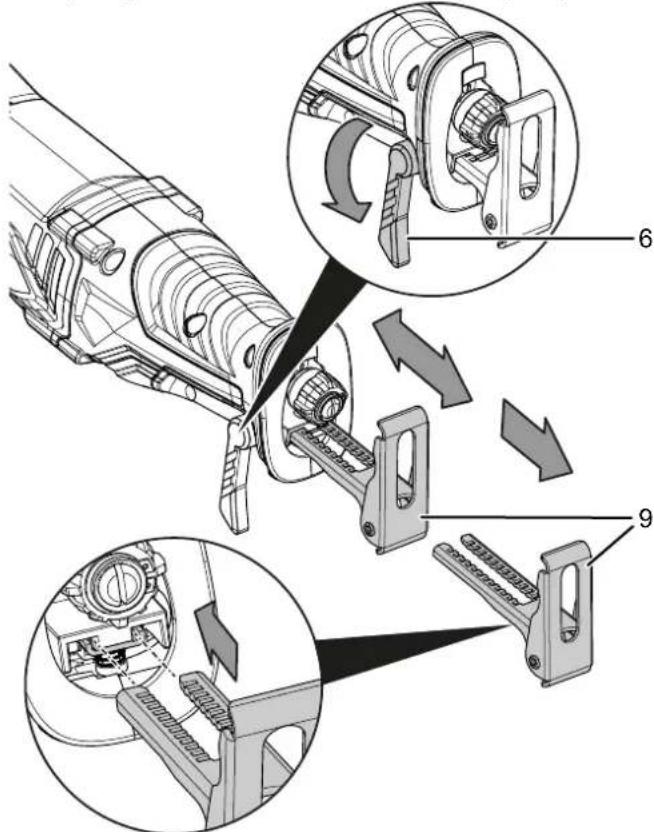

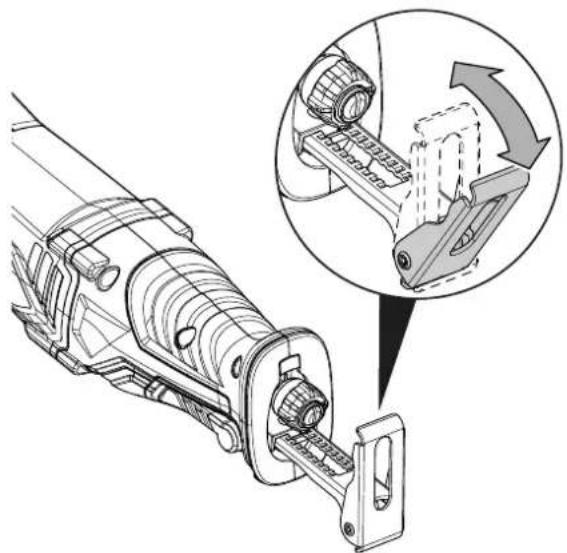

Il est possible de régler la longueur du sabot de guidage sans outil et de le basculer à 30^ .

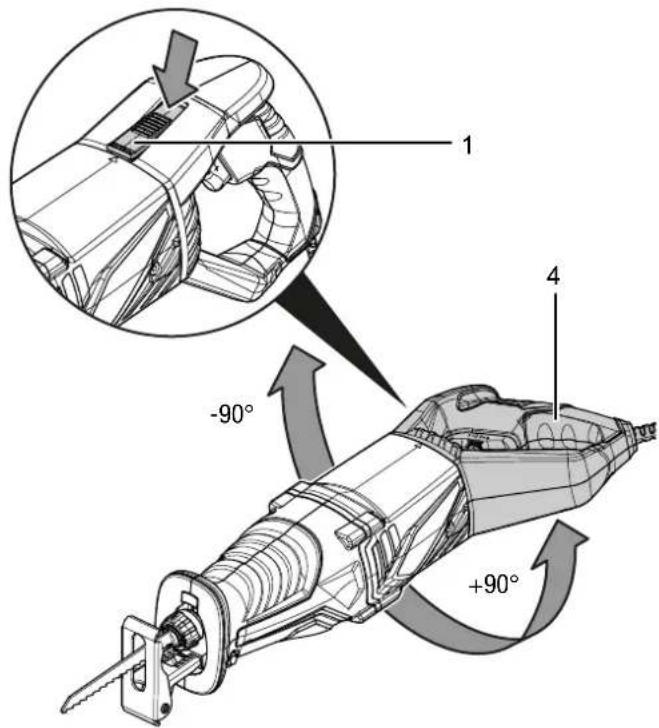

Vous pouvez tourner la poignée de l'appareil de 90^ vers la gauche ou vers la droite.
Une lampe intégrée (LED) permet d'éclairer la zone de travail.

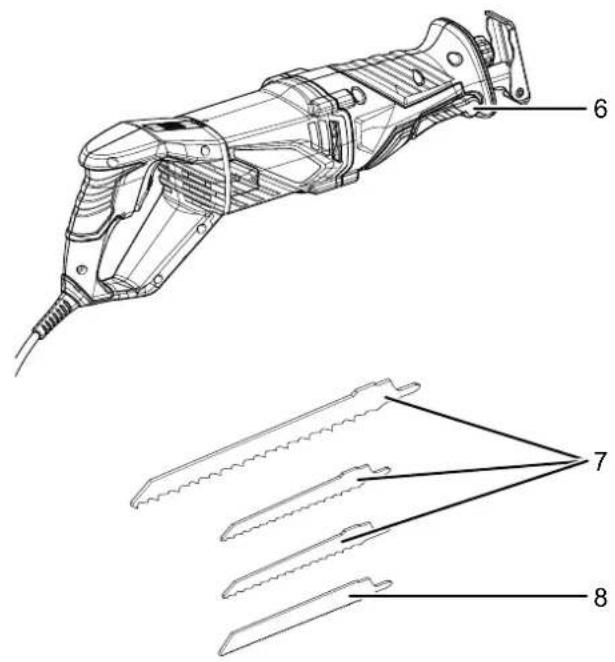

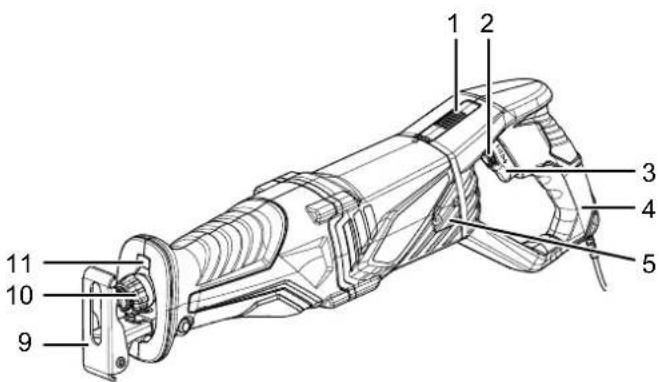

RepresentatiedeI'appareil
| N° Désignation |
| 1 Touche de déverrouillage |

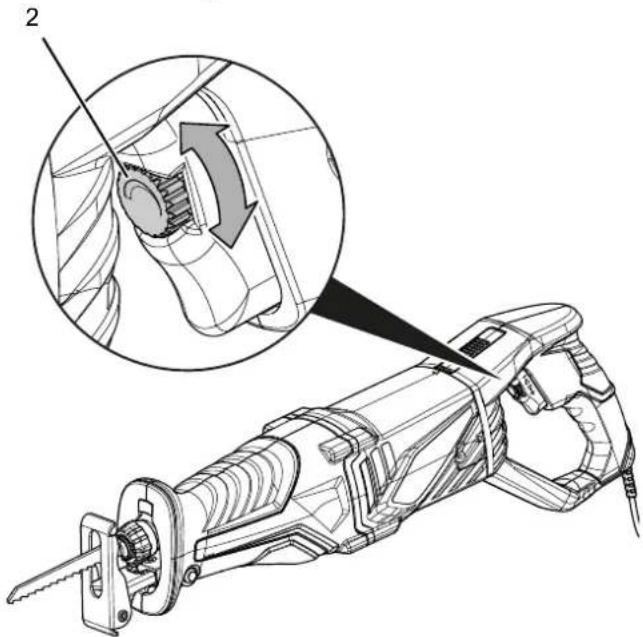

| 2 Molette de régime |

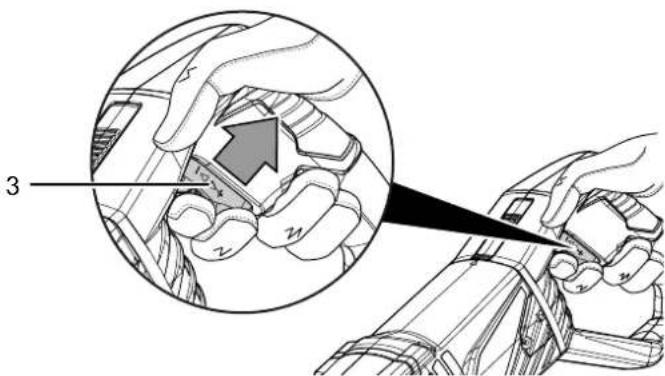

| 3 Gâchette marche/arrêt / contrôle du régime |
| 4 Poignée pivotante |
| 5 Couvercle des balais de charbon |
| 6 Levier de blocage du sabot de guidage |
| 7 Lame à bois HCS |
| 8 Lame à métal BIM |
| 9 Sabot de guidage |
| 10 Fixe-lame rapide |
| 11 Lampe de travail LED |
Furniture
- 1PRCS10-850
- 2 lames de scie à bois HCS (10 TPI)
- 1 lame de scie à bois HCS (4 TPI)
- 1 lame de scie pour métal BIM (18 TPI)
- 1 mallette de transport
- 1 mode d'emploi
\section*{Caracteristiques techniques}
| Paramètres Valeur | |
| Modèle PRCS 10-850 | |
| Raccordement secteur ~ 230 V / 50 Hz | |
| Puisance absorbée 0,85 kW | |
| Régime à vide 0 min | -1 à 2 800 min-1 |
| Course 28 mm | |
| Profondeur de coupe max. Bois Métal Aluminium | 160 mm 8 mm 12 mm |
| Longueur de cordon 3 m | |
| Classe de protection | II / ☑ |
| Poids 2,5 kg | |
| Informations relatives aux vibrations selon EN 62841 | |
| Valeur totale des vibrations émises : | |
| Sciage de planches ah, B | 18,6 m/s2 |
| Incertitude K | 1,5 m/s2 |
| Sciage de poutres ah, WB | 22,2 m/s2 |
| Incertitude K | 1,5 m/s2 |
| Niveau sonores selon EN 62841 | |
| Niveau de pression sonore LPA | 91 dB(A) |
| Puisance sonore LwA | 102 dB(A) |
| Incertitude K 3 dB | |
Portez une protection auditive.
Le bruit peut avoir un effet néfaste sur l'audition.
Indications relatives aux informations sur le niveau sonore et les vibrations :
- Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici ont été mesurées au moyen de tests normalisés selon EN 62841 et peuvent être utilisées pour comparer différents apparciels électriques entre eux.
- Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici peuvent également servir à une évaluation préliminaire de l'exposition.
Attention
Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuee de manière erronee.
- Les émissions sonores et vibratoires générées pendant le travail réel avec l'outil peuvent différer des valeurs citées en fonction des conditions d'utilisation de l'outil, et plus particulièrement de la nature de la piece à usiner. Dans la mesure du possible, essayez de ne pas vous exposer aux vibrations. Le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail, par exemple, permettent de réduire efficacement les vibrations dessenties. Il convient de prendre en compte toutes les phases du fonctionnement de l'outil électrique (à savoir également les plages de temps durant lesquelles l'outil est arrêté ou tourne sans contrainte).
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entrepose de l'appareil.
Transport
Utilisez une mallette adaptée au transport de l'appareil afin de le protégé contre les influences extérieures.
Veuillez observer les consignes suivantes avant chaque transport :
- Arretez l'appareil.
- Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
- Laissez refroidir l'appareil.
- Retirez l'outil du porte-outil.
Stockage
Veuillez respecter les consignes suivantes avant chaque entreprises :
- Arrêtez l'appareil.
- Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
- Laissez refroidir l'appareil.
- Retirez l'outil du porte-outil.
- Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
- Rangez-le dans la mallette de transport de l'appareil fournie afin de le protégé.
Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :
- au sec et protégé du gel et de la chaleur
- à une température ambiente inférieure à 45^
- dans la mallette de transport dans un endroit protégé de la poussière et de l'exposition directe du soleil
Mise en service
Déballage de l'appareil
- Retirez la mallette de transport de l'emballage.
Avertissement relat à la tension électrique
Électrocution provoquee par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détector d'eventuels endommagements et pour en assurer le bon fonctionnement.
N'utilisez plus l'appareil si vous détectez des endommagements.
N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés!
- Contrôlez l'intégrité du contenu de la mallette de transport et la présence eventuelle de déteriorations.
Avertissement
Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.
- Éliminez l'emballage conformément à la législation nationale en vigueur.
Changement de lame
Avertissement relat à la tension électrique
Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.
Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.
Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.
Avertissement de surface chaude
L'outil inséré peut rester brûlant après l'utilisation. Il existe un risque de brûlure au contact de l'outil.
Ne touchez pas l'outil inséré à mains nues.
Portez des gants de protection.
Porter des gants de protection
Portez toujours des gants de protection ajustés lorsque vous travailliez avec l'appareil.
Remarque
Avant le changement de lame, retirez le reste de matière du fixe-lame rapide.
L'appareil est fourni en standard avec 3 lames de scie pour le bois et une lame pour le métal.
Toutes les lames avec tige S ou tige universelle de 12 pouce sont adaptées à cet apparéil. La lame de scie ne doit pas être plus longue que nécessaire pour la découverte. Il est recommendé d'utiliser une lame mince pour les courbes étroites.
Procedez de la maniere suivante pour-retirer ou insérer les lames de scie:
- Faites pivoter le fixe-lame rapide (10) vers le cote et tenez-le fermement dans cette position. En cas de besoin, vous pouvez-retirer le sabot de guidage pour moins atteindre le fixe-lame rapide (voir « Reglage du sabot de guidage »).
-
Le cas échéant, retirez la lame presente dans le fixe-lame (10).
-
Insérez la lame dans le fixe-lame rapide. Veillez à ce que les dents de la lame soient bien dirigées vers le bas.
- Poussez la lame jusqu'en butée dans le fixe-lame rapide (10). Notez qu'il convient d'utiliser une lame ajustéate avec tige S ou tige universelle de 12 pouce.
- Relâchez le fixe-lame rapide. Celui-ci doit reprendre sa position initiale.
- Verifiez que la lame est correctement bloquée.
Info
Lorsque la poignee est tournée, il est possible d'insérer la lame returnée de 180^ (les dents de la lame se dirigent dans la direction inverse), au besoin pour faciliter le travail.
Réglage du sabot de guidage
Il est possible de régler la longueur du sabot de guidage afin de déterminer la profondeur d'immersion. Veuillez observer que le blocage de celui-ci n'est possible que jusqu'à un certain point. Il est possible de retarder le sabot de guidage pour les grandes lames qui sont plus haute que l'ouverture du sabot de guidage ou pour facilititer le changement d'outil.
- Desserrez le levier de blocage (6).
- Placez le sabot de guidage (9) à la longueur souhaitation. Il est possible de replacer sans problème un sabot de guidage sorti involontairement du rail de guidage.
- Replacez le levier de blocage (6) en position initiale.
- Verifiez la bonne fixation du sabot de guidage (9).
Info
La tete du sabot de guidage s'adapte à la surface de la piece (inclinaison jusqu'à 30^ ) lors de la mise en place de l'outil electroportatif. Une fois le travail terminé, la tete du sabot de guidage peut être replaced en position initiale.
Pivotement de la poignée
Vou pouvez tourner la poignee (4) de 90^ vers la gauche ou vers la droite. En fonction des conditions de travail, ceci peut amener l'interrupteur marche/arrêt dans une position plus pratique ou plus agreable.
- Appuyez sur la touche de déverrouillage (1) et faites pivoter la poignée (4) vers la gauche ou vers la droite.
- Assurez-vous que la poignée (4) s'enclenche.
Info
Lorsque la poignée est tournée, il est possible d'insérer la lame returnée de 180^ (les dents de la lame se dirigent dans la direction inverse), au besoin pour facilitier le travail.
Branchement du cordon secteur
- Raccordez la fiche secteur à une prise de courant protégée selon les règles de l'art.
Operation
Conseils et recommendations pour la manipulation de la scie sabre
Généralités :
- Les fentes d'aération doivent être libres afin que le moteur ne surchauffe pas.
- Avant chaque utilisation, contrôle le bon positionnement de l'outil se trouvant dans le porte-outil. L'outil doit être fermement bloqué et inséré dans le support prévu du porte-outil.
- Vérifiez avant chaque mise en marche que vous utilisez l'outil correct adapte pour l'utilisation prévue.
Sciage :
- Avant de scier le bois, les panneaux d'aggloméré, les matériaux de construction, etc., vérifie l'absence de corps étrangers comme les clous, les vis, etc. Le cas échéant, retirez les corps étrangers ou utilisez une lame ajustate.
Utilisez uniquement une lame parfaite et non endommagée. Les lames déformées, émoussées ou qui représentent d'autres détiériorations peuvent se rompre. - Observe les directives légales et les recommendations du fabricant de matériaux lors du sciage de matériaux légers.
- Pour scier des courbes étroites, utilisez une lame mince.
- Si la lame se coince dans la pierce, eteignez immédiatement l'outil electroportatif. Écartez légèrement la fente sciee avec un outil ajustat, afin de permettre le retrait de l'outil electroportatif.
- Mettez l'outil electroportatif en marche et guidez-le pres de la piece à traiter. Placez le sabot de guidage sur la surface de la piece. Traitez la piece à une vitesse et une pression uniforme. Une fois le sciage terminé, éteignez l'outil electroportatif.
- La lame de scie ne doit pas etre plus longue quenecessaire pour la discovere prevue.

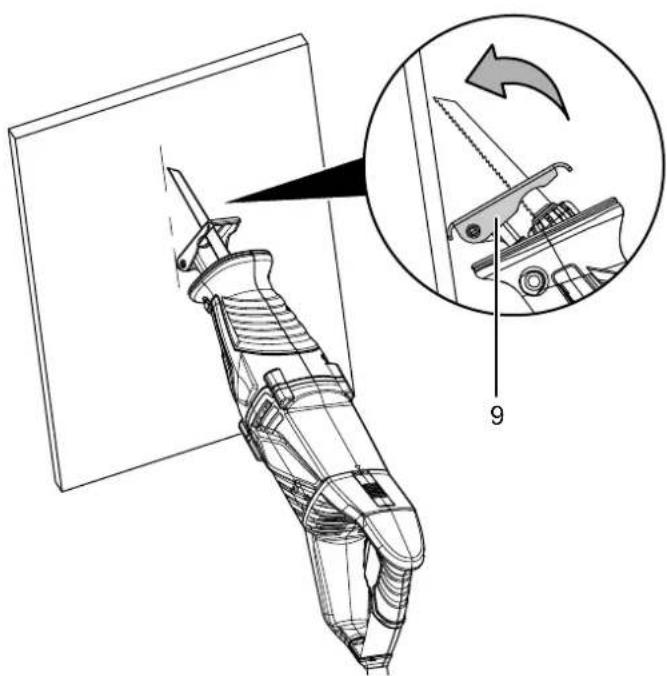

Sciage plongeant :
- Seul le traitement de matérielaux tendres comme le placoplatre et similaires est autorisé avec la scie plongeante. Ne traitez aucun métal par le sciage plongeant.
Utilisez uniquement des lames courtes pour le sciage plongeant. - Placez d'abord le sabot de guidage (9) sur la pierce à usiner avant demettre l'outil electroportatif en marche, voir schema Sciage plongeant. Verifiez que la lame ne repose pas sur la pierce à usiner.
- Sélectionnez le régime maximum et laissez la lame s'immerger lentement dans la piece à usiner en la déroulant en direction de la piece depuis le bord du sabot de guidage (9).
- Vous pouvez continuer de travailler le long de la ligne de coupe lorsque le sabot de guidage (9) repose sur la piece à usiner.
Scheme sciage plongeant :
Sciage affleurant :
- Il est possible de scier les objets qui dépassent, par ex. les conduites d'eau, etc., directement sur le mur avec des lames bimétalliques élastiques.
Il est imperatif que la lame soit plus longue que le diamètre ou l'épaissur de l'objet, risque de return dans le cas contraire. - Exercez une pression latérale sur l'outil électroportatif jusqu'à ce que la lame bimétallique et le côte du sabot de guidage touchent le mur, voir schéma Sciage affleurant.
- Sciez l'objet avec une pression latérale constante.
Scheme sciage affleurant :

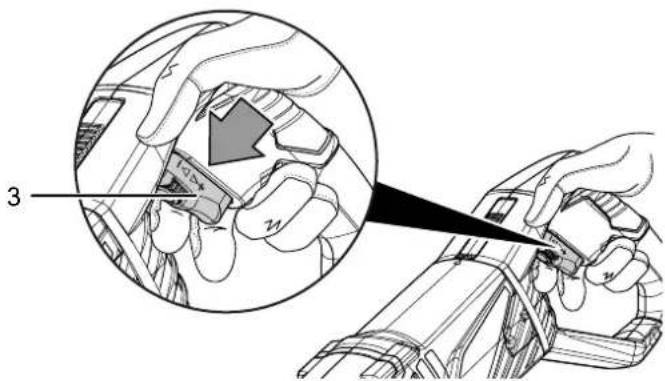

Mise en marche et arrêt de l'appareil
Portez toujours vous équipement personnel de protection lorsqu'you travailliez avec l'appareil.
- Vérifiez que la lame de scie montée convient bien aux travaux prévus.
- Verifiez que la piece est bien sécurisée ou que la surface de travail est préparée en conséquence.
- Tenez l'outil electroportatif fermement à deux mains.
- Approchez la scie de la pièce à usiner.
- Posez le sabot de guidage (9) sur la pierce à usiner.
- Appuyez sur l'interrupteur marche / arrêt (3) et maintenez-le pressé pendant l'utilisation.
Vous pouvez commander le régime par l'intermédiaire de la pression exercée sur l'interrupteur marche/arrêt (3): Une pression légère signifie un régime faible, une pression elevée signifie un régime élevé.
La lampe de travail LED (11) s'allume.
- Une fois le travail effectue, relâchéz le bouton marche/ arrêt (3) afin d'arrêter l'appareil.
La lampe de travail LED (11) s'éteint.
Présélection du régime
Le régime requis dépend de différents facteurs. Ainsi, les matériaux, les tâches et les conditions de travail influencent le régime requis. Par exemple, le travail avec du plastique ou de l'aluminium nécessite un régime faible. Par contre, l'immersion dans le matériel nécessite un régime élevé en cas de sciage plongeant.
Modification du régime pendant le fonctionnement :
En cours de fonctionnement, le régime est commandé par l'intermédiaire de la pression sur la gachette marche/arrêt (3) :
- Pression légere = bas régime
- Pression élevée = régime élevé
- Enforcement complet = régime maximum
Présélection du régime maximum :
La molette (2) permet de selectionner le régime maximum autorisé pendant le fonctionnement :
- Tournez la molette (2) vers + ou vers - pour augmenter ou diminuer le régime maximum.
Mise hors service
Avertissement relat à la tension électrique
Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.
- Arretez l'appareil.
- Si besoin est, laissez refroidir l'appareil.
- Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
- Retirez l'outil du porte-outil (voir chapitre Mise en service).
- Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
- Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.
Défauts et pannes
Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté contrôle à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :
Toutes les tâches de dépannage nécessitant l'ouverture du boîtier sont à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.
Une légère fumée ou une odeur apparait lors de la première utilisation :
- Il ne s'agit ni d'un dernier ni d'une panne. Ce phénomène disparaît rapidement après un certain temps de fonctionnement.
L'appareil ne se met pas en marche :
- Vérifiez le raccordement au secteur.
- Vérifiez le bon état du cordon et de la fiche secteur. Si vous constatez que l'appareil est endommagé, n'essayez pas de le remettre en marche.
Si le cordon secteur de cet apparéil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.
- Vérifiez le fusible ou le disjoncteur secteur.
Info
Attendez au moins 10 minutes avant de remetre l'appareil en marche.
La lame de scie tremble :
- Verifiez le blocage de la lame dans l'ouverture du fixe-lame rapide prévue à cet effet.
Veiliez à ce que le fixe-lame rapide soit bien bloqué.
La lame ne pénétre pas sans problème dans le matériel à travailler ou la puissance de sciage est trop faible :
- Verifiez le régime, il doit être adapté aussi bien à la lame de scie qu'au matériel.
- En cas d'usure de la lame, remplacez-la par une neue.
- Verifiez que la lame de scie可以选择 convient au matériel à traiter.
La puissance de l'appareil diminue :
- Le cas échéant, les balais de charbon sont usés et doivent être remplacés. Prenez contact avec le service après-venture de Trotec ou avec un électrique.
L'appareil devient brulant :
Veillez a ne pas exercer une pression trop elevee sur l'appareil pendant le sciage.
- Sélectionnez un régime plus bas en exerçant une pression moins élevée sur l'interrupteur marche/arrêt.
- Verifiez que la lame de scie可以选择 convient aux travaux à effectuer.
- Les fentes d'aération doivent être libres afin d'eviter une surchauffe du moteur.
L'appareil ne fonctionne pas parfaitement après les contrôles :
Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.
Entretien
À respecter avant tous travaux de maintenance
Avertissement relat à la tension électrique
Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.
- Arretez l'appareil.
- Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
- Laissez entierement refroidir l'appareil.
Avertissement relat à la tension électrique
Tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise spécialisée homologue ou par la société Trotec.
Indications de maintenance
Aucune piece à entretenir ou à lubrifier par l'utilisateur ne se trouve à l'intérieur de la machine.
Nettoyage
L'appareil doit être nettoyé avant et après chaque utilisation.
Remarque
L'appareil ne doit pas etre lubrifié après le nettoyage.
Avertissement relat à la tension électrique
Risque d'électrocution provoquee par la détérapation de liquide dans le boitier!
Ne plongez pas l'appareil et les accessoires dans I'eau. Veillez a eviter la pénétration d'eau ou d'autres liquides dans le boitier.
- Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques.
N'utilise pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon. - Séchez l'appareil avec un chiffon doux et non pelucheux.
- Séchez la lame avec un chiffon doux et non pelucheux.
- Retirez les dépôts de poussière et, le cas échéant, les copeaux de bois et le reste du matériel du fixe-lame rapide.
- Les dépôts de poussière sont à retarder des orifices d'aération afin d'éviter une surchauffe du moteur.
Balais de charbon
Faites examiner les balais en charbon par un électricien en cas de formation excessive d'étincelles.
Avertissement
Seul un électricien est autorisé à changer les balais de charbon.
Élimination
Le pictogramme représentant une poubelle barrée, apposé
sur un apparéil électrique oulectronique, signifie que celui-ci ne doit pas être éliminé avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou Electroniques usages sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibiltés de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des apparéils électriques usages.
La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation évientuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.
Déclaration de conformité
Traduction de la déclaration de conformité originale conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A
Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.
Modèle / produit : PRCS 10-850
Type: scie sabre
À partir de l'année modèle: 2021
Normes harmonisées appliquées :
EN 55014-1:2017
EN 61000-3-2:2014
EN 61000-3-3:2013
EN62841-1:2015
EN 62841-2-11:2016
Normes et specifications techniques nationales appliquées :
EN 55014-2:2015
Nom du fabricant et de la personne autorisée à étabir les documents techniques :
Trotec GmbH
Grebbener Straße 7, D-52525 Heinsberg
Telephone: +49 2452 962-400
E-mail: info@trotec.de
Lieu et date de la déclaration :
Heinsberg, le 20.07.2021
