Caractéristiques	Détails
Type d'appareil	Four électrique
Capacité	60 litres
Dimensions (HxLxP)	59,5 x 59,5 x 56,4 cm
Puissance	2500 W
Fonctions de cuisson	Chaleur tournante, grill, cuisson traditionnelle
Énergie	Classe énergétique A
Type de nettoyage	Nettoyage par catalyse
Accessoires inclus	Grille, plat à rôtir
Sécurité	Verrouillage de sécurité, porte froide
Garantie	2 ans
Poids	30 kg

FOIRE AUX QUESTIONS - HI 150.B IX INDESIT

Comment préchauffer le four INDESIT HI 150.B IX ?

Pour préchauffer le four, réglez la température souhaitée sur le thermostat et sélectionnez la fonction de cuisson désirée. Attendez que le témoin lumineux s'éteigne pour indiquer que le four a atteint la température.

Que faire si le four ne chauffe pas ?

Vérifiez que le four est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous également que la fonction de cuisson est bien sélectionnée.

Comment nettoyer l'intérieur du four ?

Utilisez un nettoyant pour four approprié et un chiffon doux. Évitez les éponges abrasives qui peuvent rayer la surface. Pour les taches tenaces, laissez agir le nettoyant quelques minutes avant de frotter.

Comment régler la minuterie du four ?

Tournez le bouton de la minuterie dans le sens des aiguilles d'une montre jusqu'à la durée souhaitée. Un signal sonore retentira à la fin du temps imparti.

Le four émet un bruit étrange, que faire ?

Vérifiez si les grilles ou les plats sont correctement positionnés. Si le bruit persiste, débranchez le four et contactez un service de réparation agréé.

Comment utiliser la fonction de grill ?

Sélectionnez la fonction grill sur le panneau de contrôle, réglez la température et placez les aliments sur la grille. Surveillez attentivement la cuisson pour éviter de brûler les aliments.

Est-il normal que la porte du four soit chaude pendant la cuisson ?

Oui, cela est normal. La porte peut chauffer en raison de la chaleur émise par le four. Utilisez les poignées prévues pour ouvrir la porte.

Comment installer le four INDESIT HI 150.B IX ?

Suivez le manuel d'installation fourni avec le produit. Assurez-vous que le four est installé dans un espace bien ventilé et qu'il est correctement raccordé à l'alimentation électrique.

Comment savoir si le four est en mode éco ?

Lorsque le four est en mode éco, un indicateur lumineux spécifique s'allume sur le panneau de contrôle. Consultez le manuel pour plus de détails sur les modes de cuisson.

Quelle est la capacité du four INDESIT HI 150.B IX ?

La capacité du four est de 65 litres, ce qui permet de cuisiner de grands plats ou plusieurs plats en même temps.

MODE D'EMPLOI HI 150.B IX INDESIT

Raccordement électrique

Plaquette signalétique

GR

Deutsch, 34

Ελληνικά, 45

Espanol, 56

Description de l'appareil, 16

Vue d'ensemble

Tableau de bord

Mise en marche et utilisation, 17

Mise en marche du four

Programmes, 18-19

Programmes de cuisson

Conseils de cuisson

Tableau de cuisson

HI 150.B

HI 150.B IX

HI 20.B

HI 20.A IX

HIN 150

HIN 150 IX

HI 20.A

Table de cuisson, 20

Type de table

Mise sous tension de la table vitrocéramique

Conseils d'utilisation de la table vitrocéramique

Précautions et conseils, 21

Sécurité générale

Mise au rebut

Economies et respect de l'environnement

Nettoyage et entretien, 22

Mise hors tension

Nettoyage de l'appareil

Nettoyage de la porte

Remplacement de l'ampoule d'éclairage

Assistance

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.
! Lisez attentivement les instructions ; elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).
! L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

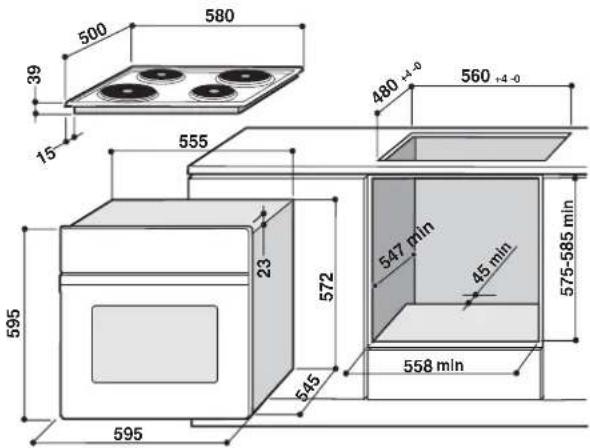

Encastrement

Pour garantir le bon fonctionnement de l'appareil, il faut que le meuble possède des caractéristiques bien précises :

• les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur ;
• dans le cas notamment de meubles plaqués bois, il faut que les colles résistent à une température de 100°C ;
• la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu'en colonne, doit avoir les dimensions suivantes :

500 580 39 15 555 480 +4-0 560 [phone] min 45 min 575-585 min 545 558 min 595

! Après encastrement de l'appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées. Les déclarations de consommation indiquées sur l'étiquette des caractéristiques ont été mesurées pour ce type d'installation.

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrière. Il est conseillé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découpe d'au moins 45 x 560 mm (voir figures).

Centrage et fixation

Positionnez les 4 taquets situés sur les côtés du four en face des 4 trous pratiqués sur le cadre et réglez-les selon l'épaisseur de la joue du meuble:

épaisseur 20 mm : enlevez la partie amovible du taquet (voir figure) ;

épaisseur 18 mm : utilisez la première rainure, comme prévu par le fabricant (voir figure);

épaisseur 16 mm : utilisez la deuxième rainure (voir figure).

Pour fixer l'appareil au meuble : ouvrez la porte du four et vissez 4 vis à bois dans les 4 trous du cadre.

! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu'avec l'aide d'un outil.

Raccordement électrique

Le raccordement électrique au réseau doit être effectué sur le four qui est prévu pour fonctionner en courant alternatif à la tension et fréquence d'alimentation indiquées sur la plaquette signalétique (voir page suivante).

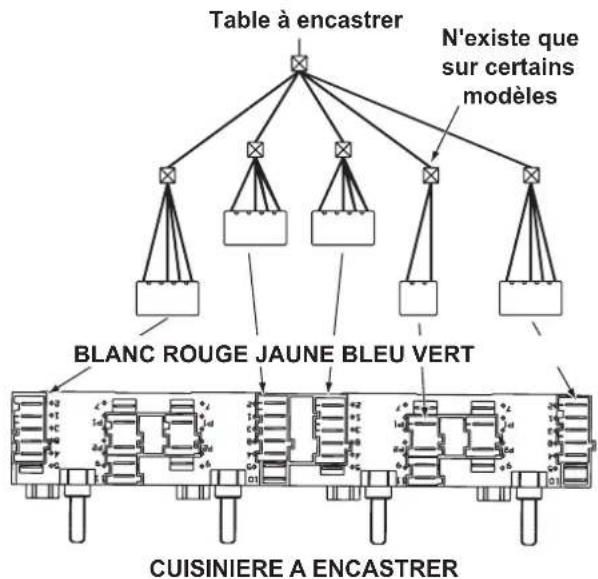

La table de cuisson est raccordée au four à l'aide d'un connecteur spécial.

Remettre la protection métallique en place après avoir connecté la table. En cas de démontage de la table, remettre le bouchon rouge d'origine sur le connecteur rouge.

Montage du câble d'alimentation

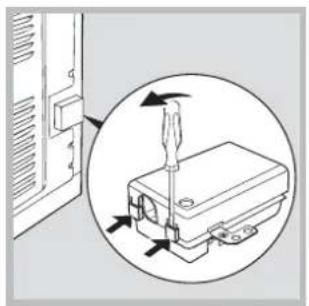

1. Pour ouvrir le bornier, faites pression à l'aide d'un tournevis sur les languettes latérales du couvercle : tirez et ouvrez le couvercle (voir figure).

2. Montage du câble d'alimentation : dévissez la vis du serre-câble ainsi que les trois vis des contacts L-N-± puis fixez les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert (±).

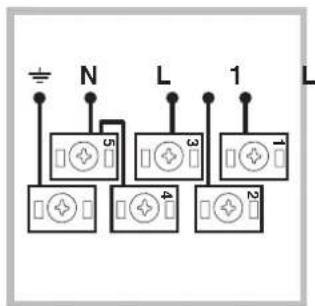

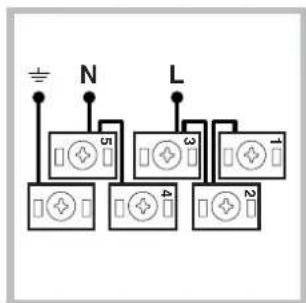

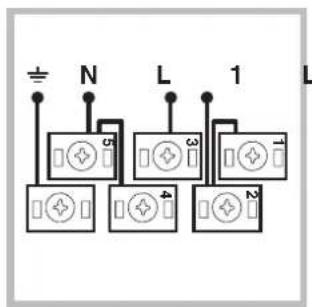

Le bornier est prévu pour raccordement à 400 V triphasé (voir figures ci-dessous).

Si l'installation électrique présente d'autres caractéristiques (voir figures ci-dessous), procédez au raccordement électrique au moyen des cavaliers de raccordement logés dans le boîtier P.

N L 5 3 1 4 2

230V \~H05RR-F 3x4 CEI-UNEL 35363

1. Fixez le câble d'alimentation dans le serre-câble prévu.
2. Fermez le couvercle du bornier.

Branchement du câble d'alimentation au réseau électrique

Montez sur le câble une prise normalisée pour la charge indiquée sur l'étiquette des caractéristiques (voir ci-contre).

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique (voir ci-dessous);
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique (voir ci-dessous);
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilisez ni rallonges ni prises multiples.

! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles
! Le câble ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

PLAQUETTE SIGNALETIQUE
Dimensions	largeur cm 43,5hauteur cm 32profondeur cm 43,5
Volume	1 60
Raccordements électriques	tension 230V/400V~ 3N 50/60Hzpuissance maxi. absorbée 8400W
ETIQUETTE ENERGIE	Directive 2002/40/CE sur l'étiquette des fours électriquesNorme EN 50304Consommation énergie déclarée pour Classe convection naturelle fonction four : Tradition
	Cet appareil est conforme aux Directives Communautaires suivantes :- 2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives- 2004/108/CEE du 15/12/04 (Compatibilité électromagnétique) et modifications successives- 93/68/CEE du 22/07/93 et modifications successives- 2002/96/EC et modifications successives

Description de l'appareil

FR

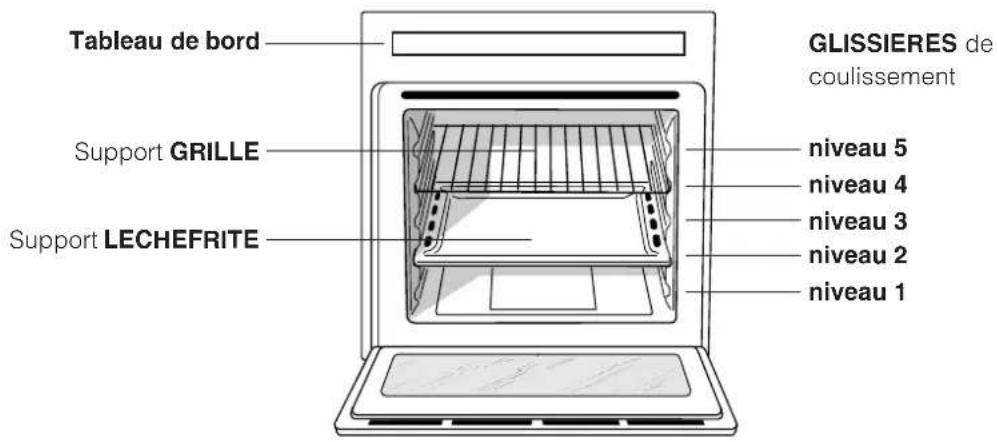

Vue d'ensemble

Tableau de bord Support GRILLE Support LECHEFRITE GLISSIERES de coulissement niveau 5 niveau 4 niveau 3 niveau 2 niveau 1

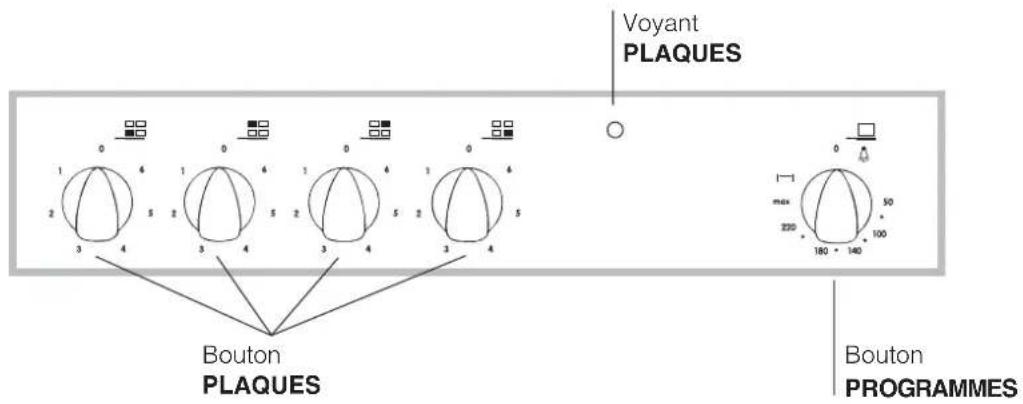

Tableau de bord

Voyant PLAQUES 1 4 0 4 0 4 0 4 0 2 5 1 4 1 4 1 4 1 3 4 2 3 4 2 3 4 2 3 4 Bouton PLAQUES Bouton PROGRAMMES

! Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteignez-le, ouvrez la porte et aérez la pièce. L'odeur qui se dégage est due à l'évaporation des produits utilisés pour protéger le four.

Mise en marche du four

1. Pour sélectionner le programme de cuisson souhaité, tournez le bouton PROGRAMMES.
2. Un tableau de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune d'elles (voir Programmes).
3. En cours de cuisson, vous pouvez à tout moment: - modifier le programme de cuisson à l'aide du bouton PROGRAMMES;
4. interrompre la cuisson en ramenant le bouton PROGRAMMES sur "0".

! Ne posez jamais d'objets à même la sole du four, vous pourriez abîmer l'émail.

! Placez toujours vos plats sur la grille fournie avec l'appareil.

Eclairage du four

Pour l'allumer, sélectionnez à l'aide du bouton PROGRAMMES La lampe reste allumée quand vous sélectionnez un programme de cuisson.

Programmes de cuisson

Programme FOUR TRADITION

Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur. La température sélectionnée est automatiquement atteinte et maintenue constante par le thermostat commandé par le bouton PROGRAMMES.

|—| Programme CHALEUR VOÛTE

Mise en marche de la résistance de voûte. Cette fonction est conseillée pour parfaire la cuisson des aliments. Cuisson porte du four fermée.

Conseils de cuisson

! En cas de cuisson en mode GRIL, placez la lèchefrite au gradin 1 pour récupérer les jus de cuisson.

GRIL

• Placez la grille au gradin 3 ou 4, enfournez vos plats au milieu de la grille.
• Ne vous inquiétez pas si la résistance de voûte n'est pas allumée en permanence : son fonctionnement est contrôlé par un thermostat.

PIZZA

• Utilisez un plat en aluminium léger et enfournez-le sur la grille du four.
  Si vous utilisez la lèchefrite, vous prolongerez le temps de cuisson et obtiendrez difficilement une pizza croustillante.

- Si vos pizzas sont bien garnies, n'ajoutez la mozzarella qu'à mi-cuisson.

Tableau de cuisson

Aliments	Poids (Kg)	Niveau enfournement	Préchauffage(minutes)	Températurepréconisée	Durée cuisson(minutes)
Pâtes
Lasagnes	2,5	3	-	210	75-80
Cannelloni	2,5	3	-	210	75-80
Tagliatelle	2,5	3	-	210	75-80
Viandes
Veau	1,7	3	-	220	85-90
Poulet	1,5	3	-	220	110-115
Dinde	3,0	3	-	220-Max	95-100
Canard	1,8	3	-	220	120-125
Lapin	2,0	3	-	220	105-110
Porc	2,1	3	-	220	100-110
Agneau	1,8	3	-	220	90-95
Poissons
Maquereaux	1,1	3	-	210-230	55-60
Denté	1,5	3	-	210-230	60-65
Truite en papillote	1,0	3	-	210-230	40-45
Pizza
Napolitaine	1,0	3	15 Max 30-35
Gâteaux
Biscuits	0,5	3	15	180	30-35
Tarte	1,1	3	15	180	30-35
Gâteau au chocolat	1,0	3	15	200	45-50
Gâteaux levés	1,0	3	15	200	50-55

FR

Type de table

Le four est associé à une table de cuisson équipée, au choix, de deux types de foyers : des plaques électriques en fonte (voir figure 1) ou des plans vitrocéramique (voir figure 2).

Mise sous tension de la table vitrocéramique

Foyers traditionnels

Les foyers radiants traditionnels sont constitués de spires qui deviennent rouges en quelques dizaines de secondes.

Chaque foyer est équipé d'un bouton de commande permettant de sélectionner 6 températures au choix allant d'un minimum de 1 à un maximum de 6.

Voyants de chaleur résiduelle\*

Les voyants (C) indiquent que la température du foyer correspondant est supérieure à 60°C, même après l'arrêt.

Niveaux de puissance conseillés pour les différents types de cuisson :

Position P	Plaque normale ou rapide
0	Eteint
1	Cuisson de légumes verts, poissons
2	Cuisson de pommes de terre (à la vapeur) soupes, pois chiches, haricots
3	Pour continuer la cuisson de grandes quantités d'aliments, minestrone
4	Rôtir (moyen)
5	Rôtir (fort)
6	Rissoler ou rejoindre l'ébullition en peu de temps

* N'existe que sur certains modèles

Conseils d'utilisation de la table vitrocéramique

! La colle utilisée pour les joints laisse des traces de graisse sur le verre. Nous vous conseillons de les éliminer avant d'utiliser l'appareil, à l'aide d'un produit d'entretien non abrasif. Une odeur de caoutchouc peut se dégager au cours des premières heures d'utilisation, elle disparaîtra très vite.

Pour obtenir de meilleures performances de votre table de cuisson :

- utilisez des casseroles à fond plat pour qu'elles adhèrent parfaitement à la zone de chauffe

- utilisez toujours des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée ;

• veillez à ce que la base des casseroles soit toujours bien sèche et propre, pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles ;
• évitez d'utiliser les casseroles que vous utilisez sur les brûleurs à gaz. la concentration de chaleur sur les brûleurs à gaz peut déformer le fond de la casserole qui perd son adhérence ;
• ne laissez jamais un foyer allumé sans casserole car, dans ce cas, le niveau maximum de chaleur est atteint très rapidement et les éléments chauffants risquent de s'endommager.

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Pour déplacer l'appareil, servez-vous des poignées prévues à cet effet sur les côtés du four.
• Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides
• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• En cours de fonctionnement, les éléments chauffants et certaines parties de la porte peuvent devenir très chauds. Attention à ne pas les toucher et à garder les enfants à distanc e.
• Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés
• Saisissez toujours la poignée en son milieu : elle risque d'être très chaude à ses extrémités.
• Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four.
• Ne tapissez jamais la sole du four de papier aluminium.
• Ne rangez pas de matériel inflammable à l'intérieur du four : si l'appareil était par inadvertance mis en marche, il pourrait prendre feu.
• Veillez toujours à ce que les manettes soient sur la position "●"/"O" quand vous n'utilisez pas l'appareil.
• Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoir auparavant débranché la fiche de la prise de courant.
• En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).

• Ne posez pas d'objets lourds sur la porte du four ouverte.

• Le plan vitrocéramique résiste aux chocs mécaniques, il peut toutefois se fendre (ou même se briser) sous l'effet d'un choc provoqué par un objet pointu, tel qu'un ustensile par exemple. Dans ce cas, débranchez immédiatement l'appareil du réseau électrique et adressez-vous au centre d'assistance technique.

• N'oubliez pas que la température des foyers reste plutôt élevée pendant au moins trente minutes après leur arrêt.
• Gardez à bonne distance de la table de cuisson tout objet qui pourrait fondre, des objets en plastique ou en aluminium par exemple, ou des produits à haute teneur en sucre. Faites très attention aux emballages, au film plastique et papier aluminium : au contact des surfaces encore chaudes ou tièdes, ils risquent d'endommager gravement la table.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant d'utilisation de l'appareil.
• S'assurer que les enfants ne jouent pas avec l'appareil.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée.
  Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

Economies et respect de l'environnement

• Pour faire des économies d'électricité, utilisez autant que possible votre four pendant les heures creuses.
• Pour vos cuissons au GRIL, nous vous conseillons de garder la porte du four fermée: Vous obtiendrez de meilleurs résultats tout en faisant de sensibles économies d'énergie (10% environ).

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

• Nettoyez l'extérieur émaillé ou inox et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. N'utilisez ni poudres abrasives ni produits corrosifs.
• Nettoyez l'enceinte du four après toute utilisation, quand il est encore tiède. Utilisez de l'eau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif.
• Les accessoires peuvent être lavés comme de la vaisselle courante y compris en lave-vaisselle.
  ! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.

Nettoyage de la porte

Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre. Pour nettoyer plus à fond, vous pouvez déposer la porte du four :

1. ouvrez complètement la porte (voir figure);

F

1. soulevez et faites pivoter les leviers situés sur les deux charnières (voir figure)☐;

1. saisissez la porte par les côtés, refermez-la lentement mais pas complètement. Appuyez sur les arrêts F, puis tirez la porte vers vous en la dégageant de ses charnières (voir figure). Remontez la porte en refaisant en sens inverse les mêmes opérations.

Contrôle des joints

Contrôlez périodiquement l'état du joint autour de la porte du four. S'il est abîmé, adressez-vous au service après-vente le plus proche de votre domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu'il n'est pas réparé.

Remplacement de l'ampoule d'éclairage

Pour changer l'ampoule d'éclairage du four :

1. Dévissez le couvercle en verre du boîtier de la lampe.
2. Dévissez l'ampoule et remplacez-la par une autre de même type : puissance 25 W, culot E 14.
3. Remontez le couvercle à sa place (voir figure).

Assistance

Indiquez-lui :

• le modèle de votre appareil (Mod.)
• son numéro de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

English,1

Français, 12

Nederlands, 23

Deutsch, 34

Ελληνικά, 45

Espanol, 56

HI 150.B

HI 150.B IX

HI 20.B

HI 20.A IX

HIN 150

HIN 150 IX

HI 20.A

Samenvatting
