Marque	Westinghouse
Modèle	6324600
Type de produit	Luminaire d'intérieur suspendu (plafonnier ou lustre)
Utilisation	Intérieur uniquement
Matériaux	Abat-jour en verre, structure métallique (laiton massif possible)
Dimensions (approximatives)	Hauteur réglable via chaîne, diamètre de l'abat-jour environ 30 cm
Poids	Environ 2-3 kg (selon configuration)
Alimentation	Raccordement au secteur (120V, 60Hz), ampoule non incluse
Type d'ampoule	Standard E26/E27, puissance max non spécifiée (généralement 60W)
Fonctions principales	Éclairage ambiant, suspension décorative
Installation	Nécessite montage et câblage, suivre les instructions fournies
Sécurité	Couper le courant avant installation, mise à la terre obligatoire
Entretien & nettoyage	Essuyer avec un chiffon doux ; verre nettoyé avec savon doux. Éviter produits chimiques abrasifs.
Garantie	5 ans contre les défauts de matériaux et de fabrication
Pièces détachées disponibles	Verre, chaîne, écrous, capuchon décoratif, etc. (commandables séparément)
Réparabilité	Pièces remplaçables par l'utilisateur (verre, ampoule, chaîne)
Informations générales	Luminaire conçu pour durer, finition laiton massif possible nécessitant cire protectrice

FOIRE AUX QUESTIONS - 6324600 WESTINGHOUSE

Quel type d'ampoule utiliser avec cette lampe ?

Utilisez une ampoule standard à culot E26/E27. Respectez la puissance maximale indiquée (généralement 60W). L'ampoule n'est pas fournie.

Comment installer la lampe au plafond ?

Coupez d'abord le courant au niveau du disjoncteur. Fixez la barre de fixation à la boîte de sortie, puis assemblez le manchon fileté, la chaîne et le verre selon les instructions fournies. Raccordez les fils repérés (noir au fil lisse, blanc au fil nervuré, vert à la terre). Remettez le courant après installation.

Puis-je utiliser cette lampe à l'extérieur ?

Non, cette lampe est conçue uniquement pour une utilisation intérieure. L'utiliser à l'extérieur expose à des risques d'électrocution et de dommages.

Comment nettoyer l'abat-jour en verre ?

Nettoyez le verre avec un chiffon doux imbibé d'eau savonneuse (savon doux). Rincez et séchez. N'utilisez pas de produits abrasifs (poudre à récurer, laine d'acier) qui rayent le verre ou altèrent le fini.

Que faire si une pièce est endommagée ?

Si une pièce comme le verre ou la chaîne est endommagée, n'installez pas la lampe. Contactez le lieu d'achat ou Westinghouse pour commander une pièce de rechange. Utilisez les termes du diagramme fourni dans la notice.

La lampe est livrée avec une ampoule ?

Non, l'ampoule n'est pas incluse. Vous devez acheter une ampoule compatible (E26/E27) respectant la puissance maximale recommandée.

Faut-il un électricien pour l'installation ?

Il est recommandé de faire appel à un électricien qualifié si vous n'êtes pas familier avec le câblage électrique. Une installation incorrecte peut provoquer des blessures graves. Suivez exactement les instructions.

Comment entretenir le fini laiton massif ?

Appliquez régulièrement une cire pour voiture non abrasive sur toutes les surfaces métalliques pour protéger le laque acrylique et conserver l'éclat. Évitez les nettoyants chimiques.

Quelle est la longueur de la chaîne ?

La chaîne est réglable : vous pouvez raccourcir ou allonger la suspension en ouvrant et refermant les maillons. La longueur exacte n'est pas spécifiée, mais vous pouvez l'ajuster selon votre hauteur de plafond.

Que faire en cas de dysfonctionnement pendant la garantie ?

Contactez le service client Westinghouse au 1-888-417-6222 (numéro gratuit). La garantie de 5 ans couvre les défauts de matériaux et de fabrication, mais pas les dommages liés à une installation incorrecte ou à la foudre.

MODE D'EMPLOI 6324600 WESTINGHOUSE

Instructions d'installation

Appareil d'éclairage pour utilisation intérieure

GARANTIE LIMITÉE DE CINQ ANS

Cet appareil d'éclairage Westinghouse est assorti d'une garantie de 5 ans contre les défauts de matériaux et de fabrication, qui entre en vigueur à partir de la date d'achat. La présente garantie se substitue à toute autre garantie expresse ou tacite.

Cette garantie ne porte ni sur les dommages survenant suite à une catastrophe naturelle (telle que la foudre), ni sur la corrosion ou la décoloration des pièces; la garantie ne porte pas sur les dommages survenant suite à une utilisation anormale, une installation impropre, une surtension de courant électrique ou des actes d'un tiers.

Cette garantie ne porte pas sur les frais de démontage et de réinstallation du ventilateur.

Si ce produit ne fonctionne pas, pour une raison quelconque couverte par cette garantie, contactez-nous gratuitement au numéro suivant : 1-888-417-6222.

LES INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE POUR UTILISATION INTÉRIEURE

Pelicitations : vous avez achete un produit de westinghouse Lighting. Cet appareil d'éclairage conçu pour durer de nombreuses années. Si vous avez des questions ou des commentaires à nous communiquer, veuillez visiter www.westinghouselighting.com/contact-us.

NOTA : Déballez soigneusement l'appareil d'éclairage et les pièces. Assurez-vous que toutes les pièces y sont avant de mettre l'emballage au rebut (voir fig. 1).

MISE EN GARDE: L'ÉLECTROCUTION POURRAIT CAUSER DE GRAVES BLESSURES PERSONNELLES.

Lisez ces instructions et suivez-les exactement comme illustré. En cas de doute, ne commencez pas l'installation. Consultez un électricien qualifié. Lisez toutes les instructions avant de commencer l'installation. Un câblage approprié est essentiel au bon fonctionnement de cet appareil d'éclairage. Lorsque vous faites une entaille ou que vous percez un trou dans un mur ou un plafond, n'endommagez pas les câbles électriques, les canalisations de gaz ou d'eau. Si l'un des composants de raccordement ou de l'appareil d'éclairage est endommagé, n'installez pas cet appareil d'éclairage. Retournez-le à l'endroit où vous l'avez acheté.

Convient uniquement aux appareils comportant un avertissement indiquant que l'appareil d'éclairage est doté d'un fil supportant une chaleur de 75°C ou 90°C. (Ces avertissements se trouvent sur l'étiquette U.L. et sur l'emballage de l'appareil d'éclairage.)

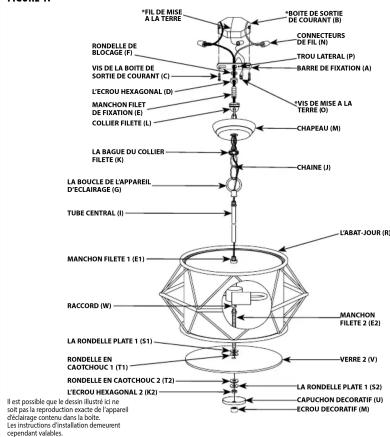

FIGURE 1.

*NON FOURNI

INSTRUCTIONS DE MONTAGE ET DE RACCORDEMENT

NOTA : Underwriters Laboratories (UL) n'exige pas que tous les appareils d'éclairage comportent des fils de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications UL.

1. Mettez l'interrupteur de la boîte de fusibles à « OFF » afin d'éviter le risque d'électrocution.

2. Attachez la barre de fixation (A) à la boîte de sortie de courant (B) à l'aide des vis de la boîte de sortie de courant (C) (le cas échéant) (voir fig. 1).

3. Vissez l'écrou hexagonal (D) au manchon fileté de fixation (E) d'environ 6 mm (1/4 de po) et insérez la rondelle de blocage (F). Ensuite, vissez le manchon fileté de fixation (E) à la barre de fixation (A) et fixez en place à l'aide de l'écrou hexagonal (D). Enfiler et fixer le collier de vis (L) sur le raccord de montage (E). Enfiler et fixer le collier de vis (L) sur le raccord de montage (E).

4. Filetez la boucle de l'appareil d'éclairage (G) au tuyau du centre (I). Faites glisser la colonne (I) vers le bas par-dessus le manchon fileté 1 (E1).

NOTA : Ne pas tordre ou entortiller les fils lorsque vous faites glisser la boucle de l'appareil d'éclairage (G) vers le bas. 5. Ouvrez un maillon à l'extrémité inférieure de la chaîne (J). Attachez à la boucle de l'appareil d'éclairage (G). Fermez bien le maillon de la chaîne (J).

1. Insérez la chaîne et les fils à travers la bague du collier de serrage (K) et la verrière (M) et faites glisser la bague du collier de vis (K) et la verrière (M) vers le bas sur le dessus de la boucle de fixation (G).

2. Maillez les fils à chaque deux maillons de la chaîne (J) d'abord et faites-les passer par le collier fileté (L), le chapeau (M) et le manchon fileté de fixation (E) ensuite.

3. Ouvrez un maillon à l'extrémité supérieure de la chaîne (J). Attachez-le à la boucle se trouvant sur le collier fileté (L) Fermez bien le maillon de la chaîne (J). Enfiler les fils à travers le collier de vis (L) et le raccord de montage (E).

4. Identifiez la couleur des fils de votre appareil d'éclairage (voir fig. 2).

5. Connectez le fil lisse, avec repérage imprimé ou gravé, de l'appareil d'éclairage au fil noir de la boîte de sortie (B) près du capuchon de connexion (N); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (N) avec du ruban isplant.

6. Connectez le fil nervuré de l'appareil d'éclairage au fil blanc de la boîte de sortie (B) près du capuchon de connexion (N); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (N) avec du ruban isolant.

7. Vissez en partie la vis verte de mise à la terre (O) dans le trou latéral (P) se trouvant sur la barre de fixation (A) (voir fig. 1).

8. Enveloppez le fil de mise à la terre de l'appareil d'éclairage autour de la tige verte de la vis de mise à la terre (O) tout en laissant suffisamment de fil; puis connectez l'excès de fil de mise à la terre de l'appareil d'éclairage avec le fil de mise à la terre de la boîte de sortie (B) près du capuchon de connexion (N) (le cas échéant); puis, pour une connexion plus réséritaire, enveloppez le capuchon de connexion (N) avec du ruban irolant.

9. Serrez la vis verte de mise à la terre (O). Ne serrez pas outre mesure.

10. Enfouissez les fils dans la boîte de sortie de courant (B).

11. Relevez le chapeau (M) au plafond et vissez la bague du collier fileté (K) au collier fileté (L).

INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE

Mise en Garde: À utiliser à l'intérieur seulement.

1. Fixez l'extrémité filetée du manchon 2 (E2) dans le trou au centre du raccord (W).

2. Deslice la arandela plana 1 (S) y la arandela de caucho 1 (T1) sobre el niple 2 (E2). Remontez le globe de verre (V) jusqu'à l'abat-jour (R), avec le manchon fileté 2 (E2) sortant par l'ouverture d u globe (V).

3. Soutenez avec précaution la section en verre (V) tout en sécurisant en place les 2 rondelles en caoutchoud (T2), les 2 rondelles plates (S2), l'écrou hexagonal 2 (K2), le capuchon décoratif (U) et le faiteau (M) au 2 manchon (E2).

4. Installez la (les) ampoule(s). Ne dépassez pas le wattage recommandé.

5. Remettez l'interrupteur de la boîte à fusibles à « ON ».

MISE EN GARDE

Coupez le courant au site de montage avant de commencer l'installation.

Assurez-vous de suivre les instructions de montage exactement comme illustré afin que l'appareil d'éclairage soit installé de façon sécuritaire.

NETTOYAGE ET ENTRETIEN

Pour nettoyer, essuyez l'appareil avec un linge doux. Nettoyez le verre à l'aide d'un savon doux. Les nettoyants chimiques risquent de décolorer le fini de l'appareil d'éclairage. N'utilisez pas de tampons ou de poudre à récurer, de laine d'acier ou de papier abrasif pour nettoyer cet appareil d'éclairage.

NOTICE POUR LES LUMINAIRES QUI SONT EN LAITON MASSIF.

Votre luminaire en laiton massif, fabriqué à la main, a été enduit et cuit avec un laque acrylique permanente qui lui donne une protection maximum contre les intempéries. Cependant avec le temps, la brilliance du laiton va ternir et laisser place a une authentique finition laiton antique. Pour garder votre luminaire en laiton massif comme neuf pour les années à venir, il faut appliquer régulièrement sur toutes les surfaces métalliques une cire pour voiture non abrasive et de bonne qualité, cela lui donnera une protection supplémentaire.

COMMANDE DE PIÈCES

Gardez ce manuel aux fins de référence ultérieure et au cas où vous auriez à commander des pièces de remplacement. Les pièces disponibles peuvent être commandées à l'endroit où vous avez acheté votre appareil d'éclairage. Si vous commandez des pièces, utilisez les termes figurant sur les diagrammes.
