HLEL300 - Lampe vélo CAT EYE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe vélo avant
Marque	CAT EYE
Modèle	HLEL300
Alimentation	2 piles AA (1,5 V)
Dimensions	Environ 5 x 3 x 2 cm
Poids	Environ 50 g
Matériau	Plastique
Fixation	Collier réversible pour guidon
Système de verrouillage	Système bi-directionnel (Two-way lock)
Fonctions	Éclairage avant
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Respecter la polarité des piles; ne pas mélanger piles neuves et usagées
Pièces détachées	Languettes caoutchouc, collier réversible, vis
Réparabilité	Remplacement des piles, languettes et support
Informations générales	Angle réglable via levier; fixation sécurisée

FOIRE AUX QUESTIONS - HLEL300 CAT EYE

Comment ouvrir le boîtier pour changer les piles ?

Appuyez sur la partie supérieure du boîtier et faites-la glisser vers l'arrière pour l'enlever. Respectez la polarité des piles (+/-) lors de l'installation.

Comment installer le collier sur le guidon ?

Placez les languettes caoutchouc à l'intérieur du collier pour assurer un bon maintien, puis fixez le collier sur le guidon. Serrez la vis modérément pour ne pas endommager le corps de la lampe.

Comment ajuster l’angle de la lampe ?

Tirez le levier et enlevez la vis avant d'ajuster l'angle. Replacez la vis et le levier après réglage.

Comment retirer la lampe de son support ?

Pour enlever la lampe, suivez les indications du système Two-way lock: actionnez le levier et faites glisser la lampe hors du support.

Comment inverser le collier (reversible bracket) ?

Le collier est réversible : vous pouvez le monter dans un sens ou dans l'autre selon la position souhaitée sur le guidon. Desserrez la vis, retournez le collier et resserrez.

Que faire si la vis dépasse trop après serrage ?

Si la vis dépasse trop, la languette caoutchouc n'est pas assez épaisse. Ajoutez une languette supplémentaire et coupez-la à la longueur adéquate.

Puis-je utiliser des piles rechargeables ?

Oui, vous pouvez utiliser des piles rechargeables de type AA (1,2 V). Veillez à respecter la polarité et à ne pas mélanger avec des piles alcalines.

Comment enlever la partie supérieure du boîtier ?

Appuyez sur la partie supérieure et faites-la glisser vers l'arrière. Cela permet d'accéder au compartiment à piles.

Quelle est la polarité des piles à respecter ?

Respectez les indications + et - à l'intérieur du boîtier. Une inversion peut endommager la lampe.

Comment assurer un montage sécurisé ?

Fixez le collier solidement au guidon sans trop serrer pour éviter d'endommager le corps. Utilisez les languettes caoutchouc pour un maintien optimal.

MODE D'EMPLOI HLEL300 CAT EYE

Enlevez la partie supérieure du boîtier en appuyant dessus tout en faisant glisser vers l'arrière.

• Respectez la polarité des piles.
• Evitez de mélanger nouvelles et anciennes piles.

1

lever levier

2

Rubber pad Languettes caoutchouc

3

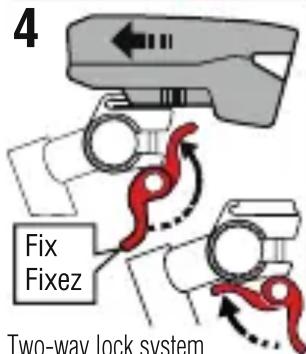

Two-way lock system Système Bi-directionnel de serrure

5
To release bracket Pour démonter le support

6
To release light Pour enlever la lampe

Fixez le collier sur le guidon. Placez les languettes caoutchouc à l'intérieur Du collier afin d'assurer un parfait maintien.

* Si la vis dépasse de trop après avoir été serrée (voir figure 3), la languette caoutchouc n'est pas assez épaisse. Ajoutez une languette supplémentaire Et coupez la à la longueur adéquate.
- Afin d'éviter d'endommager la lampe, fixez le collier au guidon et veillez à ce que celui-ci ne bouge pas.
- A noter: serrer la vis trop fort peut endommager le corps inférieur de la lampe ce qui peut empêcher un bon montage/ démontage.
- Avant d'ajuster l'angle de la lampe, assurez vous de bien tirer le levier et D'enlever la vis.

#533-8880

REVERSIBLE BRACKET

COLLIER REVERSIBLE
