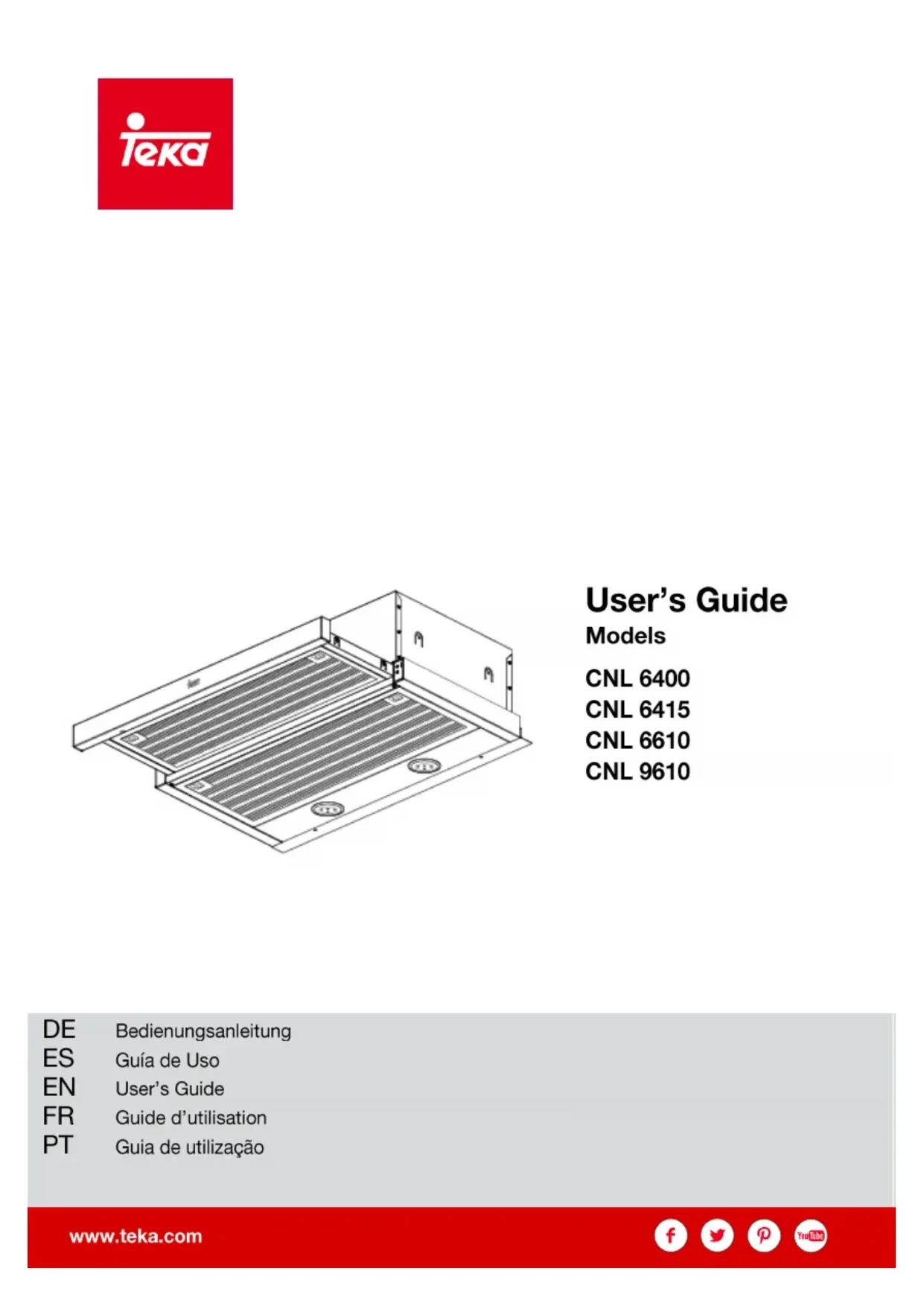

CNL 9610 - Hotte TEKA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de hotte	Hotte aspirante
Dimensions	90 cm de largeur
Débit d'air	Jusqu'à 700 m³/h
Niveaux de vitesse	3 niveaux de vitesse + mode intensif
Filtre à graisse	Filtre métallique, lavable au lave-vaisselle
Éclairage	LED, éclairage efficace et économique
Installation	Installation murale
Consommation énergétique	Classe énergétique B
Fonctionnalités supplémentaires	Fonction de rappel, affichage de saturation du filtre
Maintenance	Filtres à nettoyer régulièrement, entretien facile
Sécurité	Protection contre les surcharges électriques
Garantie	2 ans

FOIRE AUX QUESTIONS - CNL 9610 TEKA

Comment nettoyer les filtres de la hotte TEKA CNL 9610 ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Ensuite, frottez délicatement avec une éponge non abrasive et rincez à l'eau claire. Assurez-vous qu'ils soient complètement secs avant de les réinstaller.

Pourquoi ma hotte TEKA CNL 9610 ne s'allume-t-elle pas ?

Vérifiez d'abord si la hotte est correctement branchée à une prise électrique et si le disjoncteur n'a pas sauté. Si tout semble en ordre, il se peut que l'interrupteur soit défectueux ou que la lampe soit grillée.

Comment puis-je réduire le bruit de ma hotte TEKA CNL 9610 ?

Assurez-vous que la hotte est bien installée et que toutes les vis sont serrées. Un bruit excessif peut également être causé par une accumulation de graisse dans les filtres, donc un nettoyage régulier est recommandé.

Quels types de filtres sont compatibles avec la hotte TEKA CNL 9610 ?

La hotte TEKA CNL 9610 utilise des filtres à charbon pour la filtration des odeurs et des filtres en aluminium pour les graisses. Assurez-vous de vérifier les spécifications du fabricant pour les références exactes.

Comment changer la lampe de la hotte TEKA CNL 9610 ?

Pour changer la lampe, débranchez la hotte, retirez le couvercle de la lampe et remplacez l'ampoule par une nouvelle. Veillez à utiliser une ampoule compatible avec les spécifications de la hotte.

La hotte TEKA CNL 9610 ne semble pas aspirer correctement, que faire ?

Vérifiez si les filtres sont encrassés et nettoyez-les si nécessaire. Assurez-vous également que le conduit d'évacuation n'est pas obstrué et que la hotte est réglée sur le bon mode (extraction ou recyclage).

Quels sont les modes de fonctionnement de la hotte TEKA CNL 9610 ?

La hotte TEKA CNL 9610 peut fonctionner en mode d'extraction, où l'air est évacué à l'extérieur, ou en mode de recyclage, où l'air est filtré et renvoyé dans la cuisine. Le mode peut être sélectionné à l'aide des commandes de la hotte.

Comment installer la hotte TEKA CNL 9610 ?

Pour installer la hotte, suivez le manuel d'installation fourni. Assurez-vous de fixer la hotte à une distance appropriée de la plaque de cuisson (environ 65 cm pour les plaques à gaz et 55 cm pour les plaques électriques) et de vérifier les connexions électriques et d'évacuation.

MODE D'EMPLOI CNL 9610 TEKA

Avant la première utilisation de votre appareil, veuillez lire attentivement les instructions d'installation et d'entretien fournies avec votre appareil.

PORTUGUÊS

Instructions de sécurité

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.
• Le système électrique doit être équipé d'un moyen de déconnexion, avec une séparation de contact sur tous les pôles assurant une coupure complète de la catégorie de surtension III.
• Si une fiche est utilisée pour la connexion électrique, alors la même doit être accessible après l'installation.
• L'encastrement doit garantir la protection contre tout contact.
• L'air ne doit pas être déchargé à l'aide d'un tuyau utilisé auparavant pour évacuer les fumées des bruleurs à gaz ou à d'autres combustibles. La pièce doit être pourvue d'une ventilation adéquate si on utilise en même temps la hotte et d'autres appareils alimentés par une énergie autre que l'énergie électrique.
• Ne faites pas flamber d'aliments sous la hotte.
• ATTENTION: Les parties accessibles peuvent devenir chaudes quand il est utilisé avec les appareils de caisson.
• Quand on fera fonctionner la hotte de la cuisine en même temps que d'autres appareils alimentés par une énergie

autre que l'énergie électrique, la pression de sortie de l'air ne devra pas être supérieure à 4 Pa (4 x 10 -5 bar).

- Avant la première mise en service, veuillez observer attentivement les instructions d'installation et de branchement.

- Ne tirez jamais sur le câble pour dé-brancher la hotte. Débranchez-la en tirant sur la fiche.

- Ne faites pas fonctionner la hotte si le câble du courant électrique est détérioré ou s'il présente des coupures ou si l'appareil présente des signes de détérioration visibles sur la zone des commandes.

- Si la câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

- Si la hotte arrête de fonctionner ou si elle fonctionne de façon anormale, déconnectez-la du courant électrique (en la débranchant) et communiquez-le au Service d'Assistance Technique.

- Ne laissez pas les brûleurs à gaz allumés sous la hotte si aucun récipient n'est posé dessus.

- Ne laissez pas la graisse s'accumuler. Sur aucune partie de la hotte et tout spécialement sur le filtre. CELA POURRAIT PROVOQUER UN INCENDIE.

- Avant d'installer cette hotte, consultez les Réglementations et les dispositions locales en vigueur en ce qui concerne la normative en vigueur sur l'air et les fumées.

- Avant de connecter la hotte au courant électrique, vérifiez que la tension et la fréquence du réseau correspondent à

celles qui sont indiquées sur l'étiquette de caractéristiques située à la partie inférieure de celle-ci.

• Nous vous recommandons d'utiliser des gants et de prendre toutes les précautions nécessaires au moment de nettoyer l'intérieur de la hotte.
• Votre hotte est destinée à l'usage domestique et doit servir uniquement à l'extraction et à la purification des gaz provenant de la préparation des aliments. Si vous l'employez pour d'autres usages, il faudra le faire sous votre responsabilité. Cela peut être dangereux.

- Pour toute réparation, adressez-vous au Service d'Assistance Technique qualifié le plus proche, et utilisez toujours des pièces de rechange d'origine. Les réparations ou les modifications réalisées par un autre personnel peuvent occasionner des dommages ou un mauvais fonctionnement à l'appareil, mettant en danger votre sécurité. Le fabricant n'est pas responsable des dommages causés par un mauvais usage de l'appareil.

Description de l'appareil (Fig. 1-5)

A Commande de poussée de moteur qui laisse choisir 3 vitesses.

Intensive

Maximum

Moyenne

B Réglage de la lampe
C Eclairage au moyen de lampes.
D Filtres situés sur la zone de cuisson

facilement extractibles pour être lavés.

E Ensemble extractible permettant une plus grande surface de captation des gaz.
F Possibilité d'incorporer des filtres à charbon actif (Fig.2).
G-HAilettes anti-retour qui seront mises en place à la bouche de sortie avec leurs extrémités placées sur les orifices disposés à cet effe (Fig.5).

Instructions d'usage

Pour obtenir une meilleure aspiration, nous vous recommandons de mettre la hotte en marche quelques minutes avant de cuisiner

(entre 3 et 5 minutes) pour que le flux d'air soit stable et continu au moment d'aspirer les fumées.

De la même façon, maintenez la hotte en fonctionnement quelques minutes après avoir fini de cuisiner afin que les fumées et les odeurs soient totalement entraînées vers l'extérieur.

Différents types de réglages

1. Lorsque vous ouvrez le plateau, la hotte commence à fonctionner à la vitesse 1.
2. Pour modifier la vitesse, appuyez sur la touche "Â". Les changements de vitesse selon le cycle suivant:

Fonctionnement temporisé

1. Programmation du temps de fonctionnement

a. Ouvrir le plateau avec les moteurs éteints ou en marche.
b. Maintenir la touche "△" enfoncée jusqu'à ce que tous les voyants clignotent de façon intermittente rapide.

Nettoyage et entretien

Avant d'effectuer toute opération de nettoyage et d'entretien, assurez-vous que l'appareil est déconnecté du courant électrique.

Pour réaliser des tâches de nettoyage et d'entretien, suivez les instructions de Sécurité.

Le risque d'incendie existe au cas où cela le nettoyage ne aurait pas lieu selon les instructions.

Nettoyage du filtre

Pour extraire les filtres de leurs logements, appuyez sur les dispositifs d'enclenchement. Procédez à leur nettoyage, ou bien en les mettant dans le lave-vaisselle (voir observations) ou en les submergeant dans de

c. Appuyer sur la touche “”. pour sélectionner le temps de temporisation. Chaque voyant correspond à 5 minutes de fonctionnement. Le temps maximal de fonctionnement est de 15 minutes (le voyant clignote rapidement à la vitesse intensive).
d. 5 secondes après avoir appuyé sur les touches, le LED correspondant au temps s'arrête de clignoter rapidement et le LED correspondant à la vitesse sélectionnée commence à clignoter lentement.
e. En Mode temporisé, la vitesse des moteurs peut être réglée en appuyant sur la touche "Â".

2. Annulation du fonctionnement temporisé:

Maintenir la touche "enfoncée jusqu'à l'extinction totale des moteurs, ou fermer le plateau.

Eclairage

L'éclairage consiste de contrôler la lumière en pressant sur l'icone "💡".

Lorsque vous tirez sur le plateau, l'éclairage s'allumé ou s'éteint, en fonction de l'état où il a été utilisé pour la dernière fois.

l'eau chaude le temps nécessaire pour faciliter l'élimination des graisses, ou, si vous le désirez, au moyen de sprays spécifiques (en protégeant les parties non métalliques). Une fois le nettoyage fini, sécher les filtres.

Attention: la hotte ne fonctionnera pas jusqu'à ce que vous réinstallez le filtre principal

Observations: Le nettoyage dans un lave-vaisselle avec des détergents agressifs peut noircir la surface métallique sans pour cela affecter sa capacité de rétention des graisses.

Attention: Le nettoyage des filtres doit être fait au moins une fois par mois, selon l'utilisation

de la hotte. On devra tenir compte du fait que, quand on cuisine, il se produit des dépôts de graisse sur la hotte et sur le filtre même si celle-ci n'a pas été mise en marche.

Nettoyage du corps de la hotte

Il est recommandé d'utiliser de l'eau savonneuse à 40°C environ. On utilisera un chiffon humide mouillé avec cette eau pour nettoyer la hotte, en insistant sur les fentes. Ensuite, on sèchera en utilisant un chiffon qui ne fera pas de peluches.

Attention:

• Ne jamais utiliser de tampons métalliques ni de produits abrasifs qui pourraient endommager la surface.
• Ne pas gratter avec des objets durs tels que des couteaux, des ciseaux, etc.

Information Technique (Fig. 4)

Dimensions:

Largeur = 600/900 mm

Profondeur = 300 mm

Hauteur = 183/273 mm

Installation

Pour fixer la hotte au meuble choisissez svp une des options suivantes:

a) Sur la partie supérieure du meuble:

Vous devez utiliser le modèle de la figure 4 où est indiquée la position des trous traversants.

b) Sur les côtés internes du meuble:

Lorsque la carcasse s'ajuste à l'intérieur du meuble, visser avec 2 vis de chaque côté depuis l'intérieur de la carcasse, en utilisant les trous latéraux.

La partie inférieure de la hotte devra être placée à une hauteur minimale de 60 cm du plan de travail pour une cuisinière électrique, et de 65 cm. pour une cuisinière à gaz. Si les instructions d'installation des cuisinières à gaz

Filtre à charbon actif

• Pour mettre en place le filtre à charbon actif, faire coïncider l'ancrage du moteur avec l'ancrage du filtre à charbon actif et le faire tourner dans le sens des aiguilles d'une montre.
• La durée du filtre à charbon actif est de trois à six mois, selon les conditions particulières d'usage.
• Le filtre à charbon actif ne peut être ni lavé, ni récupéré. Une fois usé, procéder à son remplacement.
• Pour remplacer les filtres usés par des filtres neufs, on procèdera en sens inverse de leur montage.

Caractéristiques électriques:

VOIR L'ÉTIQUETTE DES CARACTÉRISTIQUES

indiquent une distance supérieure, il faudra en tenir compte.

Pour obtenir un rendement optimum, la longueur de la tuyauterie d'évacuation extérieure ne devra pas être supérieure à QUATRE mètres et ne devra pas avoir plus de deux angles (coudes) de 90°.

Bien qu'il soit recommandé que l'évacuation des gaz se fasse à l'extérieur, on peut installer des filtres à charbon actif qui permettent que les gaz puissent revenir à la cuisine à travers le tube de sortie.

Si vous désirez substituer la partie frontale originale par une autre pareille au meuble, il faudra suivre les instructions suivantes (Fig.3):

• Extraire l'ensemble extractible.

- Enlever les vis (T) qui fixent la partie frontale.

Installer la nouvelle partie frontale en la fixant de la même façon que celle qui a été substituée.

En cas de panne

Avant de solliciter le service de réparations, veuillez effectuer les vérifications suivantes:

Panne	Cause possible	Solution
La hotte ne fonctionne pas	Le câble n'est pas connecté au courant	Connector le câble au courant
	La tension n'arrive pas à la prise	Réviser et réparer le courant électrique
La hotte n'aspire pas suffisamment ou vibre	Filtre saturé de graisse	Nettoyer ou substituer le filtre
	Obstruction du conduit de sortie de l'air	Eliminer les obstructions
	Conduit d'air inadéquat	Contacter l'installateur et suivre les instructions de ce manuel
Les lampes ne s'allument pas	Lampes fondues	Contacter le service client.

Protection de l'environnement

Élimination de l'emballage

L'emballage est signalé par Point vert.

Veuillez utiliser les conteneurs adéquats pour vous débarrasser de tous les matériaux de l'emballage comme carton, polystyrène expansé et film plastique. Ils seront réutilisés pour d'autres emballages.

Élimination des appareils hors d'usage

La directive européenne 2012/19/UE, concernant la gestion des Résidus d'équipements électriques et électroniques (REEE), prévoit que les appareils électroménagers ne doivent pas être éliminés de la même façon que les résidus urbains solides.

Les appareils usés d oivent être recueillis séparément afin d'optimiser le recyclage des matériaux qui les composent et pour prévenir d'éventuelles atteintes à la santé publique et à l'environnement. Le symbole représentant une grande poubelle barrée d'une croix doit être apposé sur tous les produits de façon à rappeler l'obligation d'une collecte à part.

Les consommateurs doivent entrer en contact avec les autorités locales ou les points de vente pour se renseigner sur le local approprié où ils peuvent jeter les appareils hors d'usage.

Avant de vous défaire de votre appareil, tirez le câble d'alimentation, coupez-le et éliminez-le.
