| Caractéristiques | Détails |
|---|---|
| Type de projecteur | Projecteur DLP |
| Résolution native | XGA (1024 x 768) |
| Luminosité | 3000 ANSI lumens |
| Contraste | 2000:1 |
| Durée de vie de la lampe | 5000 heures (mode normal) |
| Connectivité | HDMI, VGA, USB, RCA |
| Poids | 2.5 kg |
| Dimensions | 30.5 x 22.5 x 10.5 cm |
| Utilisation recommandée | Présentations professionnelles, projections éducatives |
| Maintenance | Nettoyage régulier du filtre, remplacement de la lampe selon l'utilisation |
| Sécurité | Ne pas exposer à l'humidité, utiliser sur une surface stable |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - PL1520i ACER
Téléchargez la notice de votre Projecteur au format PDF gratuitement ! Retrouvez votre notice PL1520i - ACER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PL1520i de la marque ACER.
MODE D'EMPLOI PL1520i ACER
Guide de l’utilisateur Copyright © 2019. Acer Incorporated. Tous droits réservés. Guide de l'utilisateur du Projecteur Acer Diffusion initiale : 08/2019Français

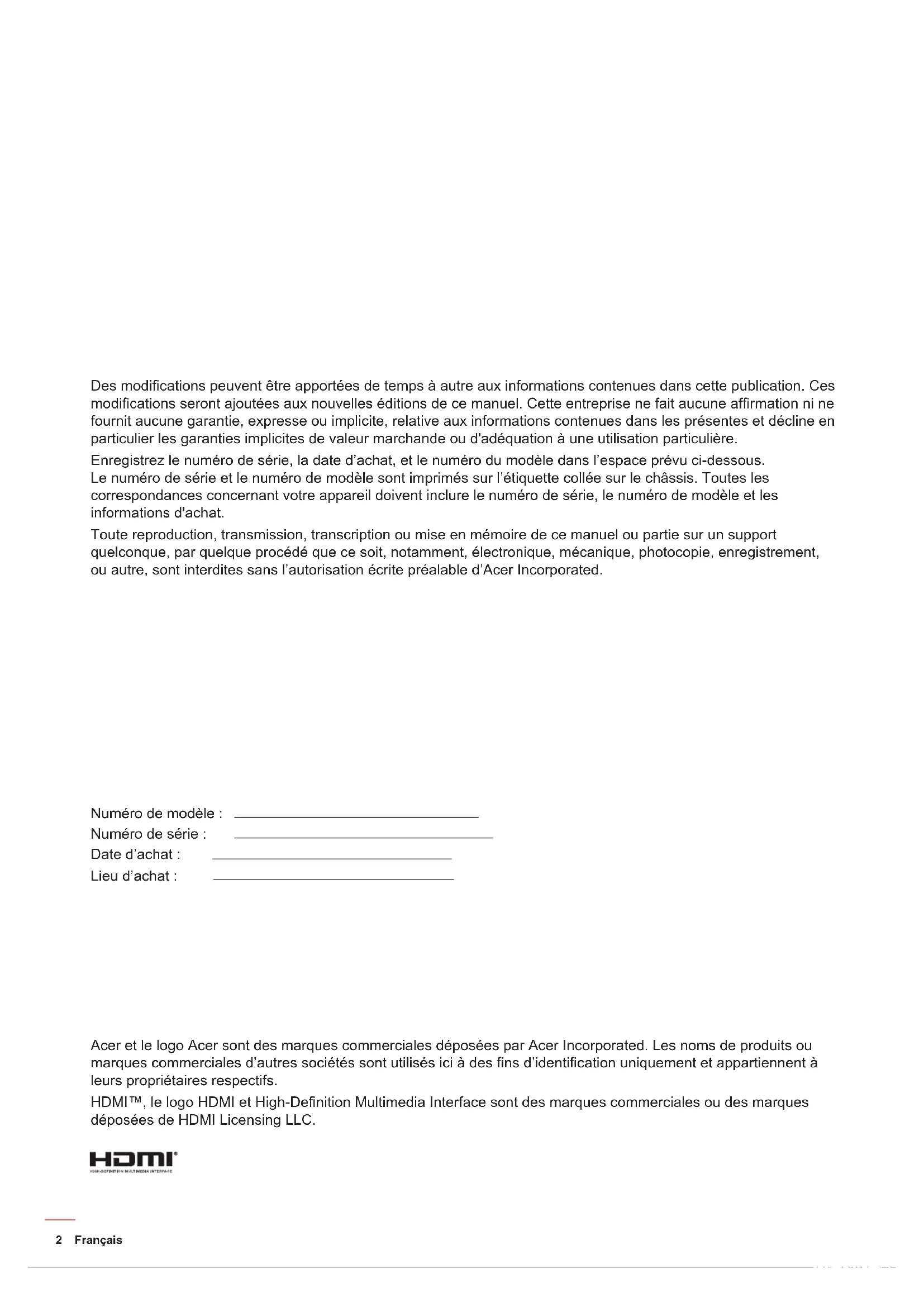

Des modications peuvent être apportées de temps à autre aux informations contenues dans cette publication. Ces modications seront ajoutées aux nouvelles éditions de ce manuel. Cette entreprise ne fait aucune afrmation ni ne fournit aucune garantie, expresse ou implicite, relative aux informations contenues dans les présentes et décline en particulier les garanties implicites de valeur marchande ou d'adéquation à une utilisation particulière. Enregistrez le numéro de série, la date d’achat, et le numéro du modèle dans l’espace prévu ci-dessous. Le numéro de série et le numéro de modèle sont imprimés sur l’étiquette collée sur le châssis. Toutes les correspondances concernant votre appareil doivent inclure le numéro de série, le numéro de modèle et les informations d'achat. Toute reproduction, transmission, transcription ou mise en mémoire de ce manuel ou partie sur un support quelconque, par quelque procédé que ce soit, notamment, électronique, mécanique, photocopie, enregistrement, ou autre, sont interdites sans l’autorisation écrite préalable d’Acer Incorporated. Numéro de modèle : Numéro de série : Date d’achat : Lieu d’achat : Acer et le logo Acer sont des marques commerciales déposées par Acer Incorporated. Les noms de produits ou marques commerciales d’autres sociétés sont utilisés ici à des ns d’identication uniquement et appartiennent à leurs propriétaires respectifs. HDMI™, le logo HDMI et High-Denition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC.Français
Informations concernant votre sécurité et votre confort Lisez ces consignes attentivement. Conservez ce document pour des références ultérieures. Respectez tous les avertissements et instructions indiqués sur le produit. Eteindre le produit avant tout nettoyage Débranchez ce produit de la prise murale avant tout nettoyage. Ne pas utiliser de nettoyants liquides ou en aérosol. Utilisez un chiffon humide pour le nettoyage. Mise en garde concernant la prise lors de la déconnexion de l’appareil Observez les consignes suivantes lorsque vous connectez et déconnectez l’alimentation à une alimentation externe : y Installez le bloc d’alimentation avant de connecter le cordon d’alimentation sur la prise d’alimentation secteur. y Débranchez le cordon d’alimentation avant de déconnecter le bloc d’alimentation du projecteur. y Si le système utilise plusieurs sources d’alimentation, coupez l’alimentation du système en débranchant tous les cordons d’alimentation des sources d’alimentation. Mise en garde concernant l’accessibilité Assurez-vous que la prise d’alimentation dans laquelle vous branchez le cordon d’alimentation est facilement accessible et se situe au plus près possible de l’équipement. Si vous devez couper complètement l’alimentation de l’équipement, assurez-vous de débrancher le cordon d’alimentation de la prise murale. Avertissement ! y Ne pas utiliser ce produit près de l’eau. y Ne pas placer ce produit sur un chariot, un support ou une table instable. Si le produit tombe, il risque d’être endommagé sérieusement. y Les fentes et les ouvertures sont conçues à des ns de ventilation ; pour assurer un fonctionnement able du produit et pour le protéger des surchauffes. Ces ouvertures ne doivent pas être obstruées ou couvertes. Les ouvertures ne doivent jamais être obstruées en plaçant le produit sur un lit, un divan, un tapis ou d’autres surfaces similaires. y Ce produit ne doit jamais être placé à proximité ou sur un radiateur ou une bouche de chauffage ou encastré dans une installation si une ventilation adaptée n’est pas disponible. y N’introduisez jamais d’objets de quelque sorte que ce soit dans ce produit à travers les fentes du boîtier car ils pourraient toucher des endroits soumis à des tensions dangereuses ou provoquer des courts-circuits qui pourraient causer un incendie ou une électrocution. Ne jamais renverser de liquide d’aucune sorte sur ou dans le produit. y Pour éviter d’endommager les composants internes et prévenir une éventuelle fuite de la batterie, ne pas placer le produit sur une surface vibrante. y Ne jamais utiliser ce produit en faisant du sport, de l’exercice ou dans un environnement vibrant, ce qui pourrait provoquer un éventuel court-circuit ou endommager les périphériques à base de ventilateur. Utilisation de l’énergie électrique y Ce produit doit être utilisé avec le type d’alimentation indiqué sur l’étiquette apposée. Si vous n’êtes pas sûr du type d’alimentation disponible, consultez votre revendeur ou votre compagnie d’électricité locale. y Ne laissez rien reposer sur le cordon d’alimentation. Ne pas placer ce produit dans un endroit où son cordon se trouve dans un passage fréquenté. y Si vous utilisez une rallonge avec ce produit, assurez-vous que l’intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas l’intensité nominale de la rallonge. Assurez-vous également que l’intensité totale de tous les produits branchés sur la prise murale ne dépasse pas le calibre du fusible. y Ne pas surcharger une prise d’alimentation, une barrette de connexion d’alimentation ou une prise de courant en connectant trop d’appareils. La charge globale du système ne doit pas dépasser 80% de la valeur nominale du circuit terminal. Si vous utilisez des multiprises, la charge ne doit pas dépasser 80% de la valeur nominale d’entrée de la multiprise. y L’adaptateur secteur de ce produit est équipé d’une che à trois ls avec mise à la terre. Cette che ne s’insère que dans une prise murale équipée d’une mise à la terre. Assurez-vous que la prise murale est correctement mise à la terre avant d’insérer la che de l’adaptateur secteur. Ne pas insérer la che dans une prise murale sans terre. Consultez votre électricien pour les détails. Avertissement ! La broche de mise à la terre est un système de sécurité. Utiliser une prise murale qui n’est pas correctement mise à la terre risque de provoquer une électrocution et/ou des blessures. Remarque : La broche de mise à la terre fournit également une bonne capacité de protection contre le bruit produit par des appareils électriques environnants qui interfèrent avec les performances de ce produit. y Utilisez uniquement le cordon d’alimentation fourni pour ce produit. Si vous devez changer le cordon d’alimentation, assurez-vous que le nouveau cordon d’alimentation est conforme aux exigences ci-dessous : type amovible, répertorié UL/ certié CSA, approuvé VDE ou équivalent, longueur de 4,5 mètres (15 pieds) au maximum.Français
Dépannage du produit Ne pas tenter de réparer ce produit par vous-même. Ouvrir ou retirer les couvercles peut vous exposer à de dangereuses tensions ou d’autres dangers. Référez-vous à du personnel de réparation qualié pour toute réparation. Débranchez ce produit de la prise murale et contactez un personnel de dépannage qualié dans les conditions suivantes : y Lorsque le cordon d’alimentation est endommagé, coupé ou efloché y Si un liquide a été renversé dans le produit y Si le produit a été exposé à la pluie ou à l’eau y Si le produit est tombé ou si le boîtier a été endommagé y Si le produit laisse apparaître une modication notable de ses performances, cela indique une nécessité de dépannage y Si le produit ne fonctionne pas correctement après avoir suivi les instructions d’utilisation Remarque : Réglez seulement les contrôles qui sont couverts par les instructions de fonctionnement car un mauvais réglage des autres commandes peut causer des dommages et requérir un travail important de la part du technicien qualié an de remettre en état normal le produit. Avertissement ! Pour des raisons de sécurité, ne pas utiliser de pièces non conformes lorsque vous ajoutez ou changez des composants. Consultez votre revendeur pour connaître les options d’achat. Votre équipement ainsi que ses accessoires peuvent contenir de petites pièces. Gardez-les hors de portée des jeunes enfants. Consignes de sécurité complémentaires y Ne regardez pas dans l'objectif du projecteur lorsque la lampe est allumée. La clarté de la lumière risque de vous abîmer les yeux. y Allumez d’abord le projecteur et ensuite les sources de signaux. y Ne pas placer le produit dans des environnements suivants : y Un espace mal aéré ou espace clos. Un espace libre de 50cm au minimum entre les murs et le projecteur avec une circulation de l’air libre est requis. y Des endroits où la température risque de devenir trop importante, par exemple à l’intérieur d’un véhicule avec toutes les vitres fermées. y Des endroits où une forte humidité, la poussière ou la fumée de cigarette peuvent détériorer les composants optiques en réduisant leur durée de vie et en noircissant l’image. y Des endroits à proximité d’une alarme-incendie. y Des endroits avec une température ambiante supérieure à 40 ºC / 104 ºF. y Des endroits dont les altitudes sont supérieures à 10000 pieds. y Débranchez immédiatement l’appareil si vous constatez un dysfonctionnement avec votre projecteur. Arrêtez d’utiliser l’appareil si une fumée, un bruit ou un odeur anormal provient de votre projecteur. Cela risque de provoquer un incendie ou une électrocution. Dans de tels cas, débranchez immédiatement votre appareil et contactez votre revendeur. y Ne pas continuer à utiliser le produit en cas de panne ou chute. Dans de tels cas, contactez votre revendeur pour une inspection. y Ne pas exposer l’objectif du projecteur à la lumière du soleil. Cela risque de provoquer un incendie. y Lorsque vous éteignez le projecteur, assurez-vous que le projecteur termine son cycle de refroidissement avant de couper l’alimentation. y Ne pas couper brusquement l’alimentation principale trop souvent et ne pas débrancher le projecteur lors du fonctionnement. Le moyen le plus sûr est de patienter jusqu’à ce que le ventilateur s’arrête avant de couper l’alimentation principale. y Ne pas toucher la grille de sortie d’air et le panneau inférieur qui peuvent être brûlants. y Ne pas regarder directement dans la grille de sortie d’air lorsque le projecteur est en fonctionnement. Cela risque de vous blesser les yeux. y Ouvrez toujours l’obturateur ou retirez le couvre-objectif lorsque le projecteur est en fonctionnement. y N’obstruer l’objectif du projecteur avec aucun objet lorsque le projecteur est en cours de fonctionnement ; dans le cas contraire, cela risque de provoquer une surchauffe et une déformation de l’objectif ou même un incendie. y Ne pas tenter de démonter ce projecteur. La présence de hautes tensions dangereuses à l’intérieur de l’appareil risque de provoquer des blessures. Adressez-vous uniquement à un technicien professionnel de dépannage qualié pour tout dépannage. y Ne pas installer le projecteur verticalement. Le projecteur peut tomber, ce qui provoquera des blessures ou des dommages. y Capacité de projection à 360° Les images peuvent être projetées sur une plage complète de 360° le long de l'axe vertical, y compris une reproduction sur un plafond ou un sol. 360º 360º Remarque : La luminosité est réduite de 80% lorsque la projection est dirigée vers le bas.Français
Projection en orientation portrait N'utilisez pas le projecteur s'il penche à gauche ou à droite. Cela peut entraîner un dysfonctionnement, cependant, l'installation en orientation portrait est possible. Remarque : Veuillez ne pas installer le projecteur en orientation verticale au sol ou sur une table de manière autonome. L'orice d'arrivée peut être obstrué, entraînant la surchauffe du projecteur et un risque d'incendie ou de dysfonctionnement. Lorsque vous utilisez le projecteur dans un espace clos, laissez au moins 30 cm d’espace autour des évents d'entrée/sortie. Mise en garde concernant l’Ecoute Pour protéger votre ouïe, respectez les consignes ci-dessous. y Augmentez le son progressivement jusqu’à ce que vous puissiez l’entendre nettement et confortablement. y Ne pas augmenter le niveau du volume une fois que vos oreilles se sont adaptées au volume courant. y Ne pas écouter une musique à un niveau de volume important pendant une longue durée. y Ne pas augmenter le volume pour masquer le bruit environnant. y Diminuez le volume si vous n'entendez pas les personnes parler à côté de vous. Consignes de mise au rebut Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour minimiser la pollution et assurer la meilleure protection de l’environnement, veuillez recycler. Pour plus d’informations sur la règlementation DEEE (Déchets d'équipements électriques et électroniques), rendez-vous sur le site http://www.acer-group.com/public/Sustainability/ sustainability01.htm Ne regardez pas xement le faisceau Ne regardez pas xement le faisceau, RG2 Comme toute source lumineuse, ne pas xer le faisceau directement, RG2 IEC 62471-5:2015. RG 2 Il est recommandé de surveiller les enfants et de ne jamais les laisser xer le faisceau du projecteur, quelle que soit la distance à laquelle il se trouve. Il est recommandé d’être prudent lors de l’utilisation de la télécommande pour allumer le projecteur si vous vous trouvez devant l’objectif de projection. Il est recommandé à l’utilisateur de ne pas utiliser d’accessoires optiques, tels que des jumelles ou des télescopes, à l’intérieur du faisceau.Français
Commencer par le début Avis d’Utilisation À faire : y Eteindre le produit avant tout nettoyage. y Utilisez un chiffon humidié avec un détergent doux pour nettoyer le boîtier du projecteur. y Débranchez le cordon d’alimentation de la prise de courant CA si le produit ne va pas être utilisé pendant une longue période. A ne pas faire : y Bloquer les fentes et les ouvertures sur l’unité qui servent à la ventilation. y Utiliser des nettoyants, des cires ou des solvants abrasifs pour nettoyer l’unité. y Utiliser dans les conditions suivantes : y Dans des environnements extrêmement chauds, froids ou humides. y Dans des zones susceptibles de comporter un excès de poussière et de saleté. y A proximité de tout appareil générant un champ magnétique puissant. y Sous la lumière directe du soleil. Mises en garde Observez tous les avertissements, les mises en garde et les consignes de maintenance recommandés dans ce guide de l’utilisateur pour optimiser la durée de vie de votre appareil. Avertissement ! y Ne regardez pas dans l'objectif du projecteur lorsque la lampe est allumée. La clarté de la lumière risque de vous abîmer les yeux. y Pour réduire les risques d’incendie ou d’électrocution, ne pas exposer le projecteur à la pluie ou à l’humidité. y Veuillez ne pas ouvrir et ne pas démonter le produit car cela pourrait provoquer une électrocution. y Lorsque vous éteignez le projecteur, veuillez vous assurer que le projecteur termine son cycle de refroidissement avant de couper l’alimentation. y Allumez d’abord le projecteur et ensuite les sources de signaux. y Ne pas utiliser le protège-objectif lorsque le projecteur est en cours de fonctionnement. Nettoyage de l’objectif y Avant de nettoyer l’objectif, veillez à éteindre le projecteur et débranchez le cordon d’alimentation pour permettre à l’appareil de refroidir. y Utilisez un réservoir d’air comprimé pour éliminer la poussière. y Utilisez un chiffon spécial pour nettoyer et essuyer l’objectif. Ne touchez pas l'objectif avec vos doigts. y N’utilisez pas de détergents alcalins/acides ni de solvants volatiles tels que de l’alcool pour nettoyer l’objectif. Tout dommage de l’objectif causé par le nettoyage n’est pas couvert par la garantie. Avertissement ! N’utilisez jamais de spray contenant des gaz inammables pour retirer la poussière ou la saleté de l’objectif. Vous risqueriez de provoquer un incendie en raison de la chaleur élevée à l’intérieur du projecteur. Avertissement ! Ne nettoyez jamais l’objectif si le projecteur est en cours de préchauffage car vous risqueriez d’endommager le lm présent à la surface de l’objectif. Avertissement ! Ne nettoyez ni ne cognez jamais l’objectif avec un objet dur.Français
INTRODUCTION Contenu du paquet Déballez avec précaution et vériez que vous avez les éléments suivants en plus des accessoires standard. Certains des éléments pour des accessoires en option peuvent ne pas être disponibles en fonction du modèle, de la spécication et de votre région d'achat. Consultez votre point de vente à ce sujet. Certains accessoires peuvent varier d'une région à l'autre. La carte de garantie n'est fournie que dans certaines régions. Consultez votre revendeur pour plus d'informations. Accessoires standard Accessoires en option Remarque : Les accessoires en option dépendent du modèle, des spécications et de la région. Projecteur Télécommande Fiche d’alimentation Documentation
Carte de garantie Manuel de base de l'utili-sateur Protège-objectif CD du manuel de l’utilisateur Kit de projection sans l Câble HDMIFrançais
INTRODUCTION Description du produit
Remarque : Ne bloquez pas les évents d’entrée/sortie du projecteur. Lorsque vous utilisez le projecteur dans un espace clos, laissez au moins 30 cm d’espace autour des évents d'entrée/sortie. Les fonctions varient selon la dénition du modèle. No. Élément No. Élément
1. Récepteurs IR 7. Ventilation (sortie)
2. Pavé 8. Pied de réglage inclinable
3. Bouton de décalage de l'objectif 9. Port de verrouillage Kensington™
4. Ventilation (entrée) 10. Connexions d’entrée / sortie
5. Bascule du zoom 11. Prise d’alimentation
6. Bague de focus 12. ObjectifFrançais
1. Connecteur HDMI 2 (v1.4)
2. Connecteur de service (pour mise à niveau du rmware)
3. Connecteur HDMI 1 (v2.0) / MHL
4. Connecteur de sortie d'alimentation USB (5V 1,5A)
5. Connecteur composite
6. Connecteur Entrée VGA
7. Connecteur Entrée audio
8. Connecteur de sortie audio
9. Prise d’alimentation
10. Connecteur USB (pour dongle Wi-Fi)
11. Connecteur RJ-45
12. Connecteur RS232
emarque : Les fonctions varient selon la dénition du modèle.Français
No. Élément No. Élément
1. DEL d’alimentation 7. Menu
2. DEL de la lampe 8. Correction Trapèze
3. DEL de la température 9. Informations
Quatre touches de sélection directionnellesFrançais
No. Élément No. Élément
1. Transmetteur Infrarouge 14. Pg+ (non pris en charge)
2. Marche/Arrêt 15. COMPOSANTE (non pris en charge)
Sélectionner / Valider
Quatre touches de sélection directionnelles
emarque : Certaines touches peuvent ne pas fonctionner pour les modèles qui ne prennent pas en charge ces fonctionnalités.Français
MODE Appuyez sur le bouton « MODE » pendant une seconde pour activer le Mode de commande MHL. Pour quitter, appuyez de nouveau sur « Mode ».
Sélectionner / Valider Appuyez pour sélectionner/entrer le chier.
Quatre touches de sélection directionnelles Utilisez les boutons haut, bas, gauche et droite pour choisir les éléments ou effectuer les réglages pour votre sélection.
Retour/Quitter Appuyez sur « RETOUR » pour reculer d’un niveau dans le menu. Pour quitter le chier.
5. MENU Appuyez pour lancer le menu racine.
emarque : Certaines touches peuvent ne pas fonctionner pour les modèles qui ne prennent pas en charge ces fonctionnalités.Français
Installation du projecteur Votre projecteur est conçu pour être installé à un des quatre emplacements possibles. La disposition de la pièce et vos préférences personnelles détermineront l'emplacement d'installation que vous choisirez. Prenez en compte la taille et la position de votre écran, l'emplacement d'une prise de courant adéquate, ainsi que l'emplacement et la distance entre le projecteur et le reste de votre équipement. Avant du support de table Avant du support de plafond Arrière du support de table Arrière du support de plafond Le projecteur doit être placé à plat sur une surface plane et à 90 degrés / à la perpendiculaire de l'écran. Pour déterminer l'emplacement du projecteur pour une taille d'écran donnée, consultez le tableau de distances en pages 57-61. Pour déterminer la taille d'écran pour une distance donnée, consultez le tableau de distances en pages 57-61. Remarque : Plus le projecteur est éloigné de l'écran, plus l'image projetée est grande et le décalage vertical augmente proportionnellement. IMPORTANT ! N'utilisez pas le projecteur dans une autre orientation que sur une table ou monté au plafond. Le projecteur doit être horizontal et ne doit pas être incliné vers l'avant/vers l'arrière ou à gauche/à droite. Toute autre orientation annulera la garantie et peut réduire la durée de vie de la source lumineuse du projecteur ou du projecteur lui-même. Pour obtenir des conseils sur une installation non standard, veuillez contacter Acer.Français
Avis relatif à l'installation du projecteur Remarque : La luminosité est réduite de 80% lorsque la projection est dirigée vers le bas. 225°~315° ± 5° Mode portrait 10° Côté sortie d’air 10° 10° 10° 10° 10° Laissez au moins 30 cm d'espace autour de l'orice d'évacuation. Minimum 100mm (3,94 pouces) Minimum 300 mm (11,81 pouces) Minimum 300 mm (11,81 pouces) Minimum 100mm (3,94 pouces)Français
Minimum 100mm (3,94 pouces) Minimum 100mm (3,94 pouces) Assurez-vous que les orices d'arrivée ne recyclent pas l'air chaud provenant de l'orice d'évacuation. En cas d'utilisation du projecteur dans un espace clos, assurez-vous que la température de l'air environnant dans l'enceinte ne dépasse pas la température de fonctionnement lorsque le projecteur fonctionne et que les orices d'admission et d'évacuation d'air ne sont pas obstrués. Toutes les enceintes doivent réussir une évaluation thermique certiée pour s'assurer que le projecteur ne recycle pas l'air évacué; car cela pourrait causer l'arrêt de l'appareil même si la température de l'enceinte est dans la plage de température de fonctionnement acceptable.Français
Connecter des sources au projecteur
Appareils intelligents RCA Sortie Vidéo Haut-parleurs Afchage Écran Sortie Audio Émetteur IR 3DFrançais
# Description 1 Cordon d’alimentation 2 Câble Audio 3 Câble HDMI (MHL) 4 Adaptateur VGA vers composante/HDTV 5 Câble VGA 6 Câble composante 3 RCA 7 Câble Vidéo composite 8 Câble RS232 9 Dongle HD sans l 10 Dongle sans l 11 Télécommande sans l 12 Câble LAN 13 Câble 12 V CC 14 Câble 3D SYNC 15 Câble SPDIF 16 Clé USB emarque : Pour vous assurer que le projecteur fonctionne correctement avec votre ordinateur, assurez-vous que la fréquence du mode d’afchage est compatible avec le projecteur. Les fonctions varient selon la dénition du modèle. Le câble USB requiert un prolongateur alimenté si la longueur est supérieure à 5 m. Le connecteur de sortie 5 V CC USB prend en charge une alimentation 5 V en sortie pour le chargement d'un dongle HDMI. Le connecteur de sortie 12 V CC prend en charge une alimentation 12 V/100 mA pour le contrôle de l'écran uniquement.Français
Réglage de l’image projetée Hauteur de l'image Le projecteur est équipé d’un pied élévateur pour régler la hauteur de l’image.
1. Repérez le pied réglable que vous souhaitez régler sous le projecteur.
2. Faites tourner le pied réglable dans le sens des aiguilles d’une montre pour baisser le projecteur ou
dans le sens contraire des aiguilles d’une montre pour le monter. Pied de réglage inclinable Bague de réglage de l’inclinaison Zoom, décalage objectif et mise au point Pour ajuster la taille de l'image, tournez le levier de zoom dans le sens horaire ou antihoraire pour augmenter ou diminuer la taille de l'image projetée. Pour régler la position de l’image, tournez le bouton de décalage d'objectif dans le sens horaire ou antihoraire pour régler la position de l’image projetée à la verticale. Pour ajuster la mise au point, tournez la bague de mise au point dans le sens horaire ou antihoraire jusqu'à ce que l'image soit nette et lisible. Bascule du zoom Bouton de décalage de l'objectif Bague de focus Remarque : Assurez-vous que l’écran de projection se trouve à la bonne distance du projecteur Veuillez consulter "Taille d'image et distance de projection" pour de plus amples informations.Français
Conguration de la télécommande Installation et remplacement des piles Deux piles AAA sont fournies pour la télécommande.
1. Retirez le couvercle des piles sur l'arrière de la télécommande.
2. Insérez les piles AAA dans le compartiment des piles comme illustré.
3. Remettez le couvercle arrière sur la télécommande.
Remarque : Remplacez les piles uniquement par d'autres du même type ou d'un type équivalent.
Une mauvaise utilisation des piles peut causer des fuites de produits chimiques ou explosions. Veillez à suivre les instructions ci-dessous. Ne mélangez pas des piles de différents types. Différents types de piles peuvent avoir des caractéristiques différentes. Ne mélangez pas piles neuves et usées. Mélanger des piles neuves et usagées peut réduire la durée de vie des nouvelles piles ou causer des fuites de produits chimiques pour les anciennes piles. Retirez les piles dès qu’elles sont épuisées. Les produits chimiques des piles peuvent entrer en contact avec la peau et causer des rougeurs. Si vous remarquez une fuite de produit chimique, essuyez soigneusement avec un chiffon. Les piles fournies avec ce produit peuvent avoir une durée de vie plus courte en fonction des conditions de stockage. Si vous ne prévoyez pas d'utiliser la télécommande pendant une période prolongée, retirez les piles. Lorsque vous rejetez la pile, vous devez suivre les réglementations locales ou nationales.Français
Portée effective Le capteur à infrarouge (IR) de la télécommande se trouve sur le dessus et à l'avant du projecteur. Veillez à tenir la télécommande à un angle de 40 degrés à la perpendiculaire du capteur de télécommande du projecteur pour un fonctionnement correct. La distance entre la télécommande et le capteur ne doit pas dépasser 5 mètres (16,4 pieds). Assurez-vous de l'absence d'obstacles qui pourraient gêner le faisceau infrarouge entre la télécommande et le capteur IR sur le projecteur. Assurez-vous que l'émetteur IR de la télécommande n'est pas ébloui directement par la lumière du soleil ou les lampes uorescentes. Gardez la télécommande à l'écart des lampes uorescentes (plus de 2 m), sans quoi la télécommande pourrait mal fonctionner. Si la télécommande se trouve à proximité de lampes uorescentes de type inverseur, elle pourrait occasionnellement cesser de fonctionner. Si la télécommande et le projecteur sont à très courte distance, la télécommande peut cesser de fonctionner. Lorsque vous pointez vers l'écran, la distance effective est inférieure à 5 m de la télécommande à l'écran, avec un reet des faisceaux IR vers le projecteur. Cependant, la portée effective peut changer en fonction des écrans. Environ ±20° Environ ±20°Français
Mise sous/hors tension du projecteur
Protège-objectif Marche
1. Retirez le protège-objectif.
2. Branchez le cordon d’alimentation et le câble de signal/source de façon ferme. Quand connecté le
voyant d'alimentation deviendra rouge.
3. Allumez le projecteur en appuyant sur le bouton du clavier du projecteur ou de la télécommande.
4. Un écran de démarrage s'afche pendant environ 10 secondes et la LED d'alimentation s'allume en
bleu. Remarque : La première fois que vous allumez le projecteur, vous serez invité à sélectionner votre langue préférée, l'orientation de projection et d'autres paramètres. Mise hors tension
1. Éteignez le projecteur en appuyant sur le bouton du clavier du projecteur ou de la télécommande.
2. Le message illustré ci-dessous s’afchera :
Power OffMise hors tension?Pressez de nouveau M/A
3. Appuyez à nouveau sur le bouton pour conrmer, sinon le message disparaîtra après 10 secondes.
Lorsque vous appuyez de nouveau sur le bouton , le système s’éteint.
4. Lorsque l'indicateur d'alimentation devient rouge xe, cela indique que le projecteur est entré en mode
veille. Si vous souhaitez rallumer le projecteur, vous devrez attendre jusqu’à ce que le projecteur ait terminé le cycle de refroidissement et qu’il soit passé en mode Veille. Lorsque le projecteur est en mode veille, appuyez simplement sur le bouton à nouveau pour allumer le projecteur.
5. Débranchez le cordon d’alimentation de la prise de courant et du projecteur.
Remarque : Il est déconseillé de mettre sous tension le projecteur immédiatement après une procédure de mise hors tension.Français
Sélectionner une source d'entrée Mettez en marche la source connectée que vous souhaitez afcher à l'écran, telle qu'un ordinateur, un notebook, un lecteur vidéo, etc. Le projecteur détectera automatiquement la source. Si plusieurs sources sont connectées, appuyez sur le bouton du clavier du projecteur ou sur le bouton Source de la télécommande pour sélectionner l'entrée de votre choix. Protège-objectif ouFrançais
Navigation dans le menu et fonctionnalités Le projecteur possède des menus d’afchage à l’écran qui vous permettent d’effectuer des réglages d’image et de modier toute une gamme de paramètres. Le projecteur détectera automatiquement la source.
1. Pour ouvrir le menu OSD, appuyez sur le bouton du clavier du projecteur ou sur le bouton Menu de
2. Lorsque l’OSD s’afche, utilisez les touches pq pour sélectionner un élément dans le menu principal.
Lorsque vous effectuez une sélection sur une page particulière, appuyez sur le bouton du clavier du projecteur ou sur le bouton Entrée de la télécommande pour accéder au sous-menu.
3. Utilisez les touches tu pour sélectionner l’élément souhaité dans le sous-menu puis appuyez sur le
bouton ou Entrée pour afcher d’autres paramètres. Réglez les paramètres à l’aide des touches tu.
4. Sélectionner l’élément suivant à régler dans le sous-menu et réglez comme décrit ci-dessus.
5. Appuyez sur le bouton ou Entrée pour conrmer et l'écran retourne au menu principal.
6. Pour quitter, appuyez de nouveau sur le bouton ou Menu. Le menu OSD disparaîtra et le projecteur
enregistrera automatiquement les nouveaux paramètres. Sous-menuMenu principalRéglagesGuide de navigation Réglages image Trois dimensions Ratio Masquage Zoom Déplacement image Trapèze Afchage Sélectionner Quitter ValiderFrançais
Arborescence du menu OSD Menu principal Sous-menu Sous-menu 2 Sous-menu 3 Sous-menu 4 Valeurs Afchage Réglages image Mode Afchage Présentation Lumineux HDR SIM. HLG SIM. Cinéma Jeu sRVB DICOM SIM. Utilisateur Trois dimensions Couleur du Mur Arrêt [Val. par défaut] Tableau noir Jaune léger Vert léger Bleu léger Rose Gris Luminosité -50 ~ 50 Contraste -50 ~ 50 Netteté 1 ~ 15 Couleur -50 ~ 50 Teinte -50 ~ 50 Gamma Film Vidéo Graphique Standard(2.2)
Menu principal Sous-menu Sous-menu 2 Sous-menu 3 Sous-menu 4 Valeurs Afchage Réglages image Param. coul Correspondance Couleurs Couleur Rouge [Val. par défaut] Vert Bleu Cyan Jaune Magenta Blanc(*) Teinte / R(*) -50~50 [Val. par défaut : 0] Saturation / V(*) -50~50 [Val. par défaut : 0] Gain / B(*) -50~50 [Val. par défaut : 0] Remise à zéro Annuler [Val. par défaut] Oui Quitter Gain/Tendance RVB Gain Rouge -50 ~ 50 Gain Vert -50 ~ 50 Gain Bleue -50 ~ 50 Tendance Rouge -50 ~ 50 Tendance Verte -50 ~ 50 Tendance Bleue -50 ~ 50 Remise à zéro Annuler [Val. par défaut] Oui Quitter Echelle Chroma. [Entrée non HDMI] Automatique [Val. par défaut] RVB YUV Echelle Chroma. [Entrée HDMI] Automatique [Val. par défaut] RVB (0~255) RVB (16~235) YUV Signal Automatique Arrêt Marche[Val. par défaut] Fréquence -10 ~ 10 (dépend du signal) [Val. par défaut : 0] Suivi 0 ~ 31 (dépend du signal) [Val. par défaut : 0] Position Horiz. -5 ~ 5 (dépend du signal) [Val. par défaut : 0] Position Vert. -5 ~ 5 (dépend du signal) [Val. par défaut : 0] Mode Lumineux DynamicBlack Eco. Puissance (Puissance = 100 %/95 %/90 %/ 85 %/80 %/75 %/70 %/65 %/60 %/ 55 %/50 %) Remise à zéroFrançais
Menu principal Sous-menu Sous-menu 2 Sous-menu 3 Sous-menu 4 Valeurs Afchage Trois dimensions Mode 3D Arrêt [Val. par défaut] Marche 3D ->2D Trois dimensions [Val. par défaut]
Format 3D Automatique [Val. par défaut] SBS Haut et bas Superposés Invers. Sync 3D Marche Arrêt [Val. par défaut] Ratio 4:3 16:9 16:10 LBX Natif Automatique [Val. par défaut] Masquage 0~10 [Val. par défaut : 0] Zoom -5 ~ 25 Déplacement image
-100~100 [Val. par défaut : 0]
-100~100 [Val. par défaut : 0] Correction Géométrique Quatre coins Trapèze H -30 ~ 30 / -15 ~ 15 [Val. par défaut : 0] Trapèze V -30 ~ 30 / -15 ~ 15 [Val. par défaut : 0] Trapèze auto Arrêt Marche [Val. par défaut] Remise à zéro Audio Muet Arrêt [Val. par défaut] Marche Volume 0~10 [Val. par défaut : 5]Français
Menu principal Sous-menu Sous-menu 2 Sous-menu 3 Sous-menu 4 Valeurs Réglages Projection Devant [Val. par défaut] Arrière Plafond haut Arrière haut Type d'écran 16:9 16:10 [Val. par défaut] Réglages puissance Allumage direct Arrêt [Val. par défaut] Marche Signal marche Arrêt [Val. par défaut] Marche Arrêt Auto (min) 0~180 (incréments de 5 min) [Val. par défaut : 20] Mode puissance (Veille) Actif Eco. [Val. par défaut] Alimentation USB (Veille) Arrêt [Val. par défaut] Marche Sécurité Sécurité Arrêt [Val. par défaut] Marche Sécurité Horloge Mois Jour Heure Changer mot passe [Val. par défaut : 1234] HDMI CEC Arrêt [Val. par défaut] Marche Mire Green Grid Magenta Grid White Grid Blanc Arrêt [Val. par défaut]Français
Türkçe Tiếng Việt Bahasa Indonesia Română Slovenčina Légendage CC1 CC2 Arrêt [Val. par défaut] Réglage Menu Pos. Menu Haut gauche Haut droite Centre [Val. par défaut] Bas gauche Bas droite Menu Timer Arrêt 5sec 10sec [Val. par défaut] Source auto Arrêt [Val. par défaut] MarcheFrançais
Menu principal Sous-menu Sous-menu 2 Sous-menu 3 Sous-menu 4 Valeurs Réglages Options Source d'Entrée HDMI1 / MHL [Val. par défaut] HDMI 2 Entrée VGA Vidéo Mise en miroir sans l Haute Altitude Arrêt [Val. par défaut] Marche Logo Val. par défaut [Val. par défaut] Neutre Utilisateur Couleur Arr Plan Noir [Val. par défaut] Bleu Rouge Vert Gris Logo Remise à zéro Réinitialiser aux valeurs par défault Annuler [Val. par défaut] Oui Réseau LAN Etat Réseau (lecture seule) Adresse MAC (lecture seule) DHCP Arrêt Marche [Val. par défaut] Adresse IP Masque s.-réseau Passerelle DNS Remise à zéro Contrôle Crestron Arrêt Marche [Val. par défaut] Remarque : Port 41794. Extron Arrêt Marche [Val. par défaut] Remarque : Port 2023. PJ Link Arrêt Marche [Val. par défaut] Remarque : Port 4352. AMX Device Discovery Arrêt Marche [Val. par défaut] Remarque : Port 9131. Telnet Arrêt Marche [Val. par défaut] Remarque : Port 23. HTTP Arrêt Marche [Val. par défaut] Remarque : Port 80.Français
Menu principal Sous-menu Sous-menu 2 Sous-menu 3 Sous-menu 4 Valeurs Info. Numéro de série Source Résolution 00x00 Taux de rafraichissement 0,00 Hz Mode Afchage Mode puissance (Veille) Heure de Source Lumineuse 0 hr Etat Réseau Adresse IP Mode Lumineux Version FW Système LAN MCU Remarque : Les fonctions varient selon la dénition du modèle.Français
Menu Afchage Afcher le menu des réglages image Remarque : Les fonctions varient selon la dénition du modèle. Mode Afchage Il existe de nombreux préréglages usine optimisés pour toute une gamme de types d’images. Présentation: Ce mode convient à l'afchage devant le public avec une connexion PC. Lumineux: Luminosité maximale depuis l’entrée PC. HDR SIM.: Décode et afche le contenu HDR (Plage dynamique étendue) pour les noirs les plus profonds, les blancs les plus lumineux et des couleurs cinématographiques vives avec la gamme de couleurs REC.2020. Ce mode peut être sélectionné pour améliorer le contenu non HDR avec HDR (Plage dynamique étendue) simulé. HLG SIM.: Décode et afche le contenu Hybrid Log Gamma (HLG) pour les noirs les plus profonds, les blancs les plus lumineux et des couleurs cinématographiques vives avec la gamme de couleurs REC.2100. Ce mode peut être sélectionné pour améliorer le contenu non HLG avec Hybrid Log Gamma (HLG) simulé. Cinéma: Offre les meilleures couleurs pour regarder des lms. Jeu: Sélectionner ce mode pour augmenter le niveau de luminosité et le niveau de temps de réponse an de proter des jeux vidéo. sRVB: Couleur précise standardisée. DICOM SIM.: Ce mode peut projeter une image médicale monochrome, comme une radiographie à rayons X, des IRM, etc. Utilisateur: Mémorise les paramètres de l'utilisateur. Trois dimensions: Pour proter de l'effet 3D, vous devez avoir des lunettes 3D, assurez-vous que votre appareil portable/PC dispose d'une carte graphique avec tampon quadruple à sortie 120 Hz et un lecteur 3D installé. Couleur du Mur Utilisez cette fonction pour obtenir une image d'écran optimisée en fonction de la couleur des murs. Sélectionnez parmi Arrêt, Tableau noir, Jaune léger, Vert léger, Bleu léger, Rose, et Gris. Luminosité Règle la luminosité de l’image. Contraste Le contraste contrôle le degré de différence entre les zones les plus claires et les plus sombres de l’image. Netteté Règle la netteté de l’image. Couleur Règle une image vidéo depuis le noir et blanc jusqu’à des couleurs pleinement saturées. Teinte Règle la balance des couleurs du rouge et du vert. Gamma Réglez le type de la courbe gamma. Après le démarrage initial et une fois le réglage précis terminé, suivez les étapes du Réglage du Gamma pour optimiser la sortie de votre image. Film: Pour le home cinéma. Vidéo: Pour la source vidéo ou TV. Graphique: Pour la source PC/Photo. Standard(2.2): Pour les réglages standard.
1.8 / 2.0 / 2.4 / 2.6 : Pour une source PC/Photo spécique.Français
Remarque : Ces options ne sont disponibles que si la fonction Mode 3D est désactivée, le paramètre Couleur du Mur n'est pas réglé sur Tableau noir et le paramètre Mode Afchage n'est pas réglé sur DICOM SIM., HDR SIM. ou HLG SIM.. En mode 3D, l'utilisateur ne peut sélectionner que Trois dimensions pour le paramètre Gamma. Si le paramètre Couleur du Mur est réglé sur Tableau noir, l'utilisateur ne peut sélectionner que Tableau noir pour le paramètre Gamma. Si le paramètre Mode Afchage est réglé sur DICOM SIM., l'utilisateur ne peut sélectionner que DICOM SIM. pour le paramètre Gamma. Si le paramètre Mode Afchage est réglé sur HDR SIM. ou sur HLG SIM., l'utilisateur ne peut sélectionner que HDR SIM. ou sur HLG SIM. pour le paramètre Gamma. Param. coul Congurer les param. coul. BrilliantColor™: Ce paramètre réglable utilise un nouvel algorithme de traitement des couleurs et des améliorations pour permettre une luminosité plus importante en fournissant des couleurs vraies et dynamiques dans l’image. Temp. Couleur: Sélectionner une température de couleur entre Chaud, Standard, Froid, et Froid. Correspondance Couleurs: Sélectionner les options suivantes : ± Couleur: Ajustez le niveau de rouge, vert, noir, cyan, jaune, magenta et blanc de l'image. ± Teinte / R (rouge)* : Règle la balance des couleurs du rouge et du vert. Remarque : *Si le paramètre Couleur est réglé sur Blanc, vous pouvez ajuster le réglage de la couleur rouge. ± Saturation / V (vert)* : Règle une image vidéo depuis le noir et blanc jusqu’à des couleurs pleinement saturées. Remarque : *Si le paramètre Couleur est réglé sur Blanc, vous pouvez ajuster le réglage de la couleur verte. ± Gain / B (bleu)* : Réglage de la luminosité de l’image. Remarque : *Si le paramètre Couleur est réglé sur Blanc, vous pouvez ajuster le réglage de la couleur bleue. ± Remise à zéro: Restaurez les paramètres par défaut de la correspondance Couleurs. ± Quitter: Quitter le menu “Correspondance Couleurs”. Gain/Tendance RVB: Ces paramètres vous permettent de congurer la luminosité (gain) et le contraste (teinte) d'une image. ± Remise à zéro: Restaurez les paramètres par défaut de gain/Tendance RVB. ± Quitter: Quitter le menu “Gain/Tendance RVB”. Echelle Chroma. (entrée non HDMI uniquement) : Sélectionnez un type de matrice couleur approprié entre les valeurs suivantes : Automatique, RVB, ou YUV. Echelle Chroma. (entrée HDMI uniquement) : sélectionnez un type de matrice couleur approprié entre les valeurs suivantes : Automatique, RVB (0~255), RVB (16~235), et YUV. Signal Ajustez les options de signal. Automatique: Congure automatiquement le signal (la fréquence et la suivi sont grisées). Si l’option Automatique est désactivée, la fréquence et la suivi s’afchent pour permettre le réglage et l’enregistrement du paramétrage. Fréquence: Changez la fréquence des données d’afchage pour qu’elle corresponde à la fréquence de la carte graphique de votre ordinateur. N’utilisez cette fonction que si l’image semble papilloter verticalement. Suivi: Synchronise la fréquence du signal de l’afchage avec la carte graphique. Si l’image semble ne pas être stable ou papillote, utiliser cette fonction pour la corriger. Position Horiz.: Règle le positionnement horizontal de l’image. Position Vert.: Règle le positionnement vertical de l’image. Remarque : Ce menu est uniquement disponible si la source d'entrée est RVB/Composante.Français
Mode Lumineux Réglez les paramètres de mode de luminosité. DynamicBlack: Utilisez pour ajuster automatiquement la luminosité de l’image an de procurer des performances de contraste optimales. Eco.: Choisissez « Eco. » pour atténuer la lampe du projecteur, ce qui baissera la consommation de courant et prolongera la durée de vie de la lampe. Puissance: Choisissez le pourcentage de puissance pour le mode lumineux. Remise à zéro Restaurez les paramètres par défaut des réglages couleur. Menu Afchage 3D Remarque : Ce projecteur 3D Ready dispose d'une solution 3D DLP-Link. Veuillez vous assurer que vos lunettes 3D sont destinées à la 3D DLP-Link avant de lire votre vidéo. Ce projecteur prend en charge la 3D à afchage séquentiel (tournage de page) via les ports HDMI/ VGA. Pour activer le mode 3D, le débit de trames d'entrée doit être réglée sur 60 Hz uniquement, un débit de trames inférieur ou supérieur n'est pas pris en charge. Pour obtenir les meilleures performances, une résolution de 1920x1080 est recommandée, veuillez noter que la résolution 4K (3840x2160) n'est pas prise en charge en mode 3D. Mode 3D Utilisez cette option pour désactiver la fonction 3D ou sélectionnez la fonction 3D appropriée. Arrêt: Sélectionner “Arrêt” pour désactiver le mode 3D. Marche: Sélectionner “Marche” pour activer le mode 3D. Remarque : Si les sources 2D et 3D arrivent au projecteur en même temps, si l'image fantôme apparaît dans la source 2D, assurez-vous de désactiver manuellement la fonction 3D. 3D ->2D Utilisez cette option pour spécier comment le contenu 3D doit apparaître à l'écran. Trois dimensions: Afche un signal 3D. L (Gauche) : Afche le cadre gauche du contenu 3D. R (Droite) : Afche le cadre droit du contenu 3D. Format 3D Utilisez cette option pour sélectionner le contenu en format 3D approprié. Automatique: Lorsqu’un signal d’identication 3D est détecté, le format 3D est sélectionné automatiquement. SBS: Afche le signal 3D en format "Côte à côte". Haut et bas: Afche un signal 3D au format “Haut et bas”. Superposés: Afche un signal 3D au format “Superposés”. Invers. Sync 3D Inverser Utilisez cette option pour activer/désactiver la fonction invers. sync 3D.Français
Afcher le menu ratio Ratio Sélectionner le ratio de l'image afchée entre les options suivantes : 4:3 : Ce format est pour des sources d'entrée 4:3. 16:9 : Ce format est pour des sources d'entrée 16:9, par exemple les HDTV et les DVD améliorés pour TV à grand écran. 16:10 (sur modèle WXGA/WUXGA uniquement) : Ce format est pour les sources d’entrée 16:10, comme les portables à écran large. LBX: Ce format est pour une source de format letterbox non 16x9 et si vous utilisez des objectifs 16x9 pour afcher un format d’image de 2,35:1 en résolution pleine. Natif: Ce format afche l'image d'origine sans aucune mise à l'échelle. Automatique: Sélectionne automatiquement le format d’afchage approprié. Remarque : Les informations détaillées concernant le mode LBX : ± Certains DVDs au format Boîte à lettres ne sont pas compatibles avec les TVs 16x9. Dans cette situation, l’image aura l’air incorrecte si l'image est afchée en mode 16:9. Pour résoudre ce problème, veuillez essayer d’utiliser le mode 4:3 pour regarder cette sorte de DVD. Si le contenu n’est pas 4:3, il y aura des barres noires autour de l’image dans l’afchage 16:9. Pour ce type de contenu, vous pouvez utiliser le mode LBX pour remplir l’image sur l’afchage 16:9. ± Si vous utilisez un objectif anamorphique externe, ce mode LBX vous permet également de regarder un contenu 2,35:1 (comprenant les DVD anamorphiques et les lms HDTV) dont la largeur anamorphique prise en charge est améliorée pour l’afchage 16x9 dans une image 2,35:1 large. Dans ce cas, il n’y a pas de barres noires. La puissance et la résolution verticale de la source lumineuse sont complètement utilisées. Pour utiliser le format étendu, procédez comme suit : a) Réglez le ratio d'écran sur 2,0:1. b) Sélectionner le format "Étendu". c) Alignez correctement l’image du projecteur sur l’écran. Tableau de redimensionnement XGA : Ecran 16:9 480i/p 576i/p 1080i/p 720p PC 4x3 Mettre à l’échelle 1024x768. 16x9 Mettre à l’échelle 1024x576. Natif Aucune mise à l'échelle ne sera effectuée. L'image est afchée avec la résolution basée sur la source d'entrée. Automatique - Si la source est en 4:3, le type d'écran est mis à l’échelle en 1024x768. - Si la source est en 16:9, le type d'écran est mis à l’échelle en 1024x576. - Si la source est en 15:9, le type d'écran est mis à l’échelle en 1024x614. - Si la source est en 16:10, le type d'écran est mis à l’échelle en 1024x640. Règle de mappage automatique XGA : Automatique Résolution d’entrée Automatique/Mise à l’échelle Résolution-H Résolution-V 1024 768 4:3
Table de mise à l'échelle WXGA (type d'écran 16x10) : Remarque : Type d’écran compatible 16:9 (1280x720), 16:10 (1280x800). Lorsque le type d'écran est 16:9, le format 16x10 devient indisponible. Lorsque le type d'écran est 16:10, le format 16x9 devient indisponible. Si vous sélectionnez l'option automatique, alors le mode d'afchage est également changé automatiquement. Ecran 16:10 480i/p 576i/p 1080i/p 720p PC 4x3 Mettre à l’échelle 1066x800. 16x10 Mettre à l’échelle 1280x800. LBX Mettre à l’échelle 1280x960, puis afcher l'image 1280x800 au centre. Natif Mappage au centre 1:1. Afchage 1:1 1280x800. 1280x720 au centre. Mappage au centre 1:1. Automatique - La source d’entrée est ajustée sur une zone d’afchage de 1280x800 et son format d’origine est respecté. - Si la source est en 4:3, le type d'écran est mis à l’échelle en 1066x800. - Si la source est en 16:9, le type d'écran est mis à l’échelle en 1280x720. - Si la source est en 15:9, le type d'écran est mis à l’échelle en 1280x768. - Si la source est en 16:10, le type d'écran est mis à l’échelle en 1280x800. Règle de mappage automatique WXGA (type d'écran 16x10) : Automatique Résolution d’entrée Automatique/Mise à l’échelle Résolution-H Résolution-V 1280 800 4:3
Table de mise à l'échelle WXGA (type d'écran 16x9) : Ecran 16:9 480i/p 576i/p 1080i/p 720p PC 4x3 Mettre à l’échelle 960x720. 16x9 Mettre à l’échelle 1280x720. LBX Mettre à l’échelle 1280x960, puis afcher l'image 1280x720 au centre. Natif Mappage au centre 1:1. Afchage 1:1 1280x720. 1280x720 au centre. Mappage au centre 1:1. Automatique - Si ce format est sélectionné, le type d’écran devient automatiquement 16:9 (1280x720). - Si la source est en 4:3, le type d'écran est mis à l’échelle en 960x720 - Si la source est en 16:9, le type d'écran est mis à l’échelle en 1280x720. - Si la source est en 15:9, le type d'écran est mis à l’échelle en 1200x720. - Si la source est en 16:10, le type d'écran est mis à l’échelle en 1152x720. Règle de mappage automatique WXGA (type d'écran 16x9) : Automatique Résolution d’entrée Automatique/Mise à l’échelle Résolution-H Résolution-V 1280 720 4:3
Tableau de redimensionnement 1080p : Ecran 16:9 480i/p 576i/p 1080i/p 720p PC 4x3 Étirer en 1440x1080. 16x9 Étirer en 1920x1080. LBX Étirer en 1920x1440 puis afcher l'image 1920x1080 au centre. Natif - Mappage au centre 1:1. - Aucune mise à l'échelle ne sera effectuée. L'image est afchée avec la résolution basée sur la source d'entrée. Automatique -Si le format automatique est sélectionné, le type d’écran devient automatiquement 16:9 (1920x1080). - Si la source est en 4:3, le type d'écran est mis à l’échelle en 1440 x1080. - Si la source est en 16:9, le type d'écran est mis à l’échelle en 1920x1080. - Si la source est en 16:10, le type d'écran est mis à l'échelle en 1920x1200 et une zone de 1920x1080 est réduite pour l'afchage.Français
Règle de mappage automatique 1080p : Automatique Résolution d’entrée Automatique/Mise à l’échelle Résolution-H Résolution-V 1920 1080 4:3
Afcher le menu de masquage Masquage Utilisez cette fonction pour éliminer le bruit de codage vidéo sur le bord de la source vidéo. Afcher le menu de zoom Zoom Utilisez pour réduire ou agrandir une image sur l’écran de projection. Afcher le menu de déplacement image Déplacement image Ajustez la position de l'image projetée horizontalement (H) ou verticalement (V). Afcher le menu Correction géométrique Quatre coins Pour permettre à l'image d'être pressée pour tenir dans une zone dénie en déplaçant chacun des quatre coins d'une position x et y. Trapèze H Réglez horizontalement la distorsion de l'image et créez une image plus carrée. La distorsion horizontale est utilisée pour corriger une image trapézoïdale dans laquelle les bords gauche et droit de l'image sont inégaux en longueur. Ceci est destiné à être utilisé avec les applications sur l'axe horizontalement. Trapèze V Réglez verticalement la distorsion de l'image et créez une image plus carrée. La distorsion verticale permet de corriger une image trapézoïdale dans laquelle les bords supérieur et inférieur sont inclinés vers un des côtés. Cela peut servir pour les applications sur axe vertical. Trapèze auto Corrigez le trapèze numériquement pour adapter l'image projetée sur la zone sur laquelle vous projetez.Français
Remarque : La taille de l'image est légèrement réduite lors du réglage du trapèze horizontal et vertical. Lorsque Trapèze auto est utilisé, la fonction Réglage quatre coins est désactivée. Remise à zéro Restaurez les paramètres par défaut des réglages de trapèze. Menu audio Remarque : Les fonctions varient selon la dénition du modèle. Menu audio muet Muet Utilisez cette option pour désactiver temporairement le son. Marche: Choisissez “Marche” pour activer le mode muet. Arrêt: Choisissez “Arrêt” pour désactiver le mode muet. Remarque : La fonction “Muet” affecte le volume du haut-parleur interne et du haut-parleur externe. Menu volume audio Volume Ajustez le niveau du volume.Français
Menu Conguration Remarque : Les fonctions varient selon la dénition du modèle. Réglage du menu de projection Projection Sélectionner la projection préférée entre devant, arrière, plafond haut, et arrière haut. Réglage du menu de type d'écran Type d'écran (sur modèle WXGA/WUXGA uniquement) Choisissez le type d'écran entre 16:9 ou 16:10. Réglage du menu de réglages puissance Allumage direct Choisissez “Marche” pour activer le mode Allumage Direct. Le projecteur s’allumera automatiquement lorsqu’il est fourni de l’alimentation secteur, sans avoir à appuyer sur le bouton "Puissance" sur le pavé du projecteur ou de la télécommande. Signal marche Choisissez “Marche” pour activer le mode Puissance signal. Le projecteur s’allumera automatiquement lorsqu’un signal est détecté, sans avoir à appuyer sur le bouton "Puissance" sur le pavé du projecteur ou de la télécommande. Remarque : Uniquement pris en charge sur le connecteur HDMI 1, HDMI 2 et Entrée VGA. Arrêt Auto (min) Règle l’intervalle du décompte. Le compte à rebours débutera lorsqu’il n’y a aucun signal envoyé au projecteur. Le projecteur s’éteindra automatiquement une fois le compte à rebours écoulé (en minutes). Mode puissance (Veille) Dénissez le paramétrage du mode d'alimentation. Actif: Choisissez “Actif” pour revenir à la veille normal. Eco.: Choisissez “Eco.” pour éviter de gaspiller du courant < 0,5 W. Alimentation USB (Veille) Activez ou désactivez la fonction Alimentation USB lorsque le projecteur est en mode veille. Réglage du menu de Sécurité Sécurité Activez cette fonction pour demander un mot de passe avant d'utiliser le projecteur. Marche: Choisissez “Marche” pour utiliser la vérication de sécurité lors de la mise sous tension du projecteur. Arrêt: Choisissez “Arrêt” pour pouvoir allumer le projecteur sans vérication du mot de passe. Sécurité Horloge Permet de sélectionner la fonction de date (Mois/Jour/Heure) pour dénir le nombre d’heures pendant lesquelles le projecteur peut être utilisé. Une fois que le temps s’est écoulé, vous devrez à nouveau entrer votre mot de passe. Changer mot passe Utilisez pour dénir ou modier le mot de passe qui est demandé lorsque vous allumez le projecteur. Remarque : La valeur par défaut du mot de passe est "1234" (première fois).Français
Menu Réglages Paramètres lien HDMI Remarque : Lorsque vous connectez des appareils compatibles HDMI CEC au projecteur avec des câbles HDMI, vous pouvez les contrôler sur le même état mise sous tension ou mise hors tension avec la fonction de contrôle de Lien HDMI du menu à l’écran du projecteur. Ceci vous permet d’ajouter un appareil ou plusieurs à un groupe Mise sous tension ou Mise hors tension avec la fonction Lien HDMI. Dans une conguration typique, votre lecteur DVD peut être relié au projecteur via un amplicateur ou système home cinéma. HDMI Amplicateur HDMI Lecteur DVD HDMI CEC Le réglage par défaut est Off (Désactivé). Sélectionnez “Marche” pour activer la fonction HDMI CEC. Réglage du menu de mire Mire Sélectionnez la mire parmi green grid, magenta grid, white grid, white, ou désactivez cette fonction (off).Français
Réglage du menu des options Langue Choisissez le menu OSD multilingue. Légendage Le légendage est une version texte de l’audio du programme ou d’autres informations afchées à l’écran. Si le signal d’entrée contient un légendage, vous pouvez activer la fonction et regarder les chaînes. Les options disponibles comprennent “Arrêt”, “CC1”, et “CC2”. Réglage Menu Réglez la position du menu sur l'écran et congurez les paramètres de temporisation du menu. Pos. Menu: Sélectionner la position du menu sur l’écran d’afchage. Menu Timer: Réglez la durée pendant laquelle le menu OSD reste visible sur l'écran. Source auto Choisissez cette option pour laisser le projecteur trouver automatiquement une source d'entrée disponible. Source d'Entrée Sélectionnez la source d'entrée parmi HDMI1 / MHL, HDMI 2, Entrée VGA, Vidéo et Mise en miroir sans l. Haute Altitude Lorsque “Marche” est sélectionné, les ventilateurs tournent plus vite. Cette fonctionnalité est utile dans les régions de haute altitude où l’air est raréé. Logo Utiliser cette fonction pour régler l’écran de démarrage. Si des changements sont faits, le nouveau réglage ne prendra effet que la prochaine fois que le projecteur est allumé. Val. par défaut: L’écran de démarrage par défaut. Neutre: Le logo ne s'afche par sur l'écran de démarrage. Utilisateur: Utilisez l'image stockée en tant qu'écran de démarrage. Capture d'écran par outil PC
1. Réglez “Logo” sur “Utilisateur”
Réglez “Logo” sur “Utilisateur” dans le menu des options Réglages.
2. Accéder au mode de téléchargement
Maintenez les boutons "Alimentation" et "Menu" enfoncés puis branchez le cordon d'alimentation. Relâchez les boutons jusqu'à ce que les indicateurs LED Alimentation/Lampe/Température s'allument en rouge.
3. Raccorder le câble USB entre le PC et le projecteur
Copiez le dossier Acer_Splash_Downloader depuis le CD (Guide de l’utilisateur) vers votre ordinateur,Français
cliquez sur le programme Acer_Splash_Downloader.exe program, et suivez les instructions qui s’afchent à l’écran. Si le message indique "Projecteur trouvé", le projecteur a été connecté avec succès. Remarque : En cas d'afchage du message "Erreur : Aucun projecteur trouvé.", le projecteur n'est pas connecté. Veuillez réessayer l'étape 2 et l'étape 3.
5. Sélectionner le chier du logo
Cliquez sur le bouton "Parcourir" et sélectionnez le chier du logo. La résolution recommandée du logo ne doit pas dépasser la résolution du logo par défaut (Par exemple, la résolution du logo est 1920 x 1200). Le but est de conserver la qualité de l'image. Dans le cas contraire, le logo peut être ou. Remarque : Les formats de chiers "PNG" et "BMP" sont pris en charge.
6. Télécharger le logo sur le projecteur
Cliquez sur le bouton "Flash Image". Si le chier a été écrit avec succès sur le projecteur, le message "Téléchargement effectué" s'afche à l'écran.
7. Redémarrer le projecteur
Débranchez le cordon d'alimentation du projecteur et rebranchez-le. Veuillez vous assurer que le logo a été correctement mis à niveau.
8. Systèmes d'exploitation compatibles
Plateforme de système d'exploitation compatible Windows XP Non supporté Windows 7 (64 bits) Pris en charge Windows 10 (64 bits) Pris en charge Mac OS Non supporté Couleur Arr Plan Utilisez cette fonction pour afcher un écran de couleur bleue, rouge, verte, grise, noire ou avec logo si aucun signal n'est disponible. Menu de conguration Reset OSD Réinitialiser aux valeurs par défault Restaurez les paramètres par défaut de tous les réglages sauf le paramètre réseau.Français
Menu Réseau Remarque : Les fonctions varient selon la dénition du modèle. Menu Réseau LAN Etat Réseau Afche l’état de connexion du réseau (lecture seule). Adresse MAC Afche l’adresse MAC (lecture seule). DHCP Utilisez cette option pour activer ou désactiver la fonction DHCP. Arrêt: Pour affecter une IP, un masque de sous-réseau, une passerelle et une conguration DNS manuellement. Marche: Le projecteur va obtenir une adresse IP automatiquement depuis votre réseau. Remarque : Le fait de quitter le menu OSD applique automatiquement les valeurs saisies. Adresse IP Afche l’adresse IP. Masque s.-réseau Afche le numéro de masque de sous-réseau. Passerelle Afche la passerelle par défaut du réseau connecté au projecteur. DNS Afche le numéro DNS. Comment utiliser un navigateur web pour contrôler votre projecteur
1. Activez “Marche” l’option DHCP sur le projecteur an de permettre à un serveur DHCP d’affecter
automatiquement une adresse IP.
2. Ouvrez le navigateur Web sur votre PC et saisissez l'adresse IP du projecteur (“Réseau > LAN >
3. Entrez le Nom d'utilisateur et le Mot de passe puis cliquez sur "Connexion".
L'interface Web de conguration du projecteur s'ouvre. Remarque : Le nom d’utilisateur et le mot de passe par défaut sont "admin". Les étapes de cette section se basent sur le système d’exploitation Windows 7.Français
Effectuer une connexion directe de votre ordinateur au projecteur*
1. Désactivez “Arrêt” l’option DHCP sur le projecteur.
2. Congurez l'adresse IP, le masque de sous réseau, la passerelle et le DNS sur le projecteur (“Réseau
3. Ouvrez la page Centre Réseau et partage sur votre PC, et affectez les mêmes paramètres réseau à
votre PC que pour votre projecteur. Cliquez sur "OK" pour enregistrer les paramètres.
4. Ouvrez le navigateur Web sur votre PC et saisissez l’adresse IP affectée à l’étape 3 dans le champ
d’URL. Puis appuyez sur la touche "Valider". Remise à zéro Réinitialisez toutes les valeurs pour les paramètres LAN. Menu Réseau : Contrôle Crestron Utilisez cette fonction pour sélectionner la fonction réseau (port : 41794). Pour plus d'informations, visitez http://www.crestron.com et www.crestron.com/getroomview. Extron Utilisez cette fonction pour sélectionner la fonction réseau (port : 2023). PJ Link Utilisez cette fonction pour sélectionner la fonction réseau (port : 4352). AMX Device Discovery Utilisez cette fonction pour sélectionner la fonction réseau (port : 9131). Telnet Utilisez cette fonction pour sélectionner la fonction réseau (port : 23). HTTP Utilisez cette fonction pour sélectionner la fonction réseau (port : 80).Français
Menu conguration réseau paramètres de contrôle Fonction LAN_RJ45 Pour des raisons de simplicité et de convivialité, le projecteur fournit plusieurs fonctions de réseau et de gestion à distance. La fonction LAN/RJ45 du projecteur à travers un réseau, comme gérer à distance : Paramètres de mise sous/hors tension, de luminosité et de contraste. Vous pouvez également visualiser les informations d'état du projecteur, telles que : Source vidéo, Son-Muet, etc. (Ethernet) Projecteur Fonctionnalités du terminal LAN câblé. Ce projecteur peut être contrôlé à l'aide d'un PC (portable) ou autre appareil externe via le port LAN/RJ45 et est compatible avec Crestron / Extron / AMX (Device Discovery) / PJLink. Crestron est une marque déposée de Crestron Electronics, Inc. aux États-Unis. Extron est une marque déposée de Extron Electronics, Inc aux États-Unis. AMX est une marque déposée de AMX LLC, Inc aux États-Unis. PJLink a déposé une demande d'enregistrement de marque commerciale et de logo au Japon, aux États-Unis et d'autres pays en date de JMBIA. Ce projecteur est pris en charge par les commandes spéciques du contrôleur Crestron Electronics et logiciel correspondant, comme RoomView®. http://www.crestron.com/ Ce projecteur est conforme pour prendre en charge les périphériques Extron pour référence. http://www.extron.com/ Le projecteur est pris en charge par AMX (Device Discovery). http://www.amx.com/ Ce projecteur prend en charge la plupart des commandes de PJLink Classe 1/2 (version 1.00/2.00) http://pjlink.jbmia.or.jp/english/ Pour des informations plus détaillées sur les divers types d’appareils externes pouvant être branchés sur le port LAN/RJ45 et le contrôle à distance du projecteur, ainsi que des informations sur les commandes compatibles avec chaque type d’appareil externe, veuillez contacter le Service d’assistance directement.Français
1. Branchez un câble RJ45 sur les ports RJ45 du projecteur et du PC (portable).
2. Sur le PC (ordinateur portable), sélectionnez Démarrer > Panneau de conguration > Connexions
3. Faites un clic droit sur Connexion au réseau local, et sélectionnez Propriétés.
4. Dans la fenêtre Propriétés, sélectionnez l'onglet Général, et sélectionnez Protocole Internet (TCP/
5. Cliquez sur "Propriétés".
6. Saisissez l'adresse IP et le masque de sous-réseau, puis appuyez sur "OK".
7. Appuyez sur le bouton "Menu" sur le projecteur.
8. Ouvrez sur le projecteur éseau > LAN.
9. Entrez les paramètres de connexion suivants :
± DHCP: Arrêt ± Adresse IP: 192.168.0.100 ± Masque s.-réseau: 255.255.255.0 ± Passerelle: 192.168.0.254 ± DNS: 192.168.0.51
10. Appuyez sur "Valider" pour conrmer les paramètres.
11. Ouvrez un navigateur Internet, par exemple Microsoft Internet Explorer avec Adobe Flash Player 9.0
ou une version ultérieure installée.
12. Dans la barre d'adresse du projecteur, entrez l'adresse IP : 192.168.0.100.
13. Appuyez sur "Valider". (Le nom d’utilisateur et le mot de passe par défaut sont "admin".)Français
Le projecteur est conguré pour une gestion à distance. La fonction LAN/RJ45 s'afche comme suit : Page d'informations Page principale Page Outils Contacter le service d'assistanceFrançais
RS232 avec fonction Telnet Il existe un autre moyen de contrôle RS232 dans le projecteur, appelé "RS232 via TELNET" pour interface LAN/ RJ45. Guide de mise en route pour "RS232 via Telnet". Vériez et obtenez l'adresse IP de l'OSD du projecteur. Assurez-vous que l'ordinateur portable/le PC peut accéder à la page Web du projecteur. Assurez-vous que le "Pare-feu de Windows" est désactivé au cas où la fonction "TELNET" ltre votre ordinateur portable/PC. Windows 7 Windows 10
1. Sélectionner Démarrer > Tous les programmes > Accessoires > Invite de commande.
Windows 7 Windows 10
2. Saisissez le format de commande comme suit :
± telnet ttt.xxx.yyy.zzz 23 (touche "Entrer" enfoncée) ± (ttt.xxx.yyy.zzz : Adresse-IP du projecteur)
3. Si la connexion Telnet est prête et que l'utilisateur a saisi une commande RS232, puis appuyé sur le
bouton "Entrer", la commande RS232 fonctionnera. Comment activer TELNET sous Windows 7 / 8 /10 Par défaut sous Windows 7 / 8 / 10, la fonction « TELNET » n’est pas incluse. L’utilisateur nal peut toutefois l’activer grâce à l’option « Activer ou désactiver des fonctionnalités Windows ».Français
Ouvrez « Panneau de commandes » sous Windows 7 / 8 / 10. Windows 7 Windows 10 Ouvrez « Programmes » Windows 7 Windows 10 Sélectionnez « Activer ou désactiver des fonctionnalités Windows » pour ouvrir . Windows 7 Windows 10 Cochez l’option « Telnet Client », puis appuyez sur le bouton « OK ».Français
Spécications pour "RS232 via TELNET" :
2. Port Telnet : 23 (pour plus de détails, veuillez contacter l'agent ou l'équipe de service).
3. Utilitaire Telnet : Windows "TELNET.exe" (mode console).
4. Déconnexion pour contrôle RS232 via Telnet normalement : Fermez
5. l'utilitaire Windows Telnet directement une fois la connexion TELNET prête.
± Limitation 1 pour contrôle Telnet : il y a moins de 50 octets pour les charges réseau successives pour l'application de contrôle Telnet. ± Limitation 2 pour contrôle Telnet : il y a moins de 26 octets pour une commande RS232 complète pour l'application de contrôle Telnet. ± Limitation 3 pour contrôle Telnet : Le délai minimum pour la commande RS232 suivante doit être plus de 200 (ms). Menu Info Remarque : Les fonctions varient selon la dénition du modèle. Menu Info Afchez les informations du projecteur comme indiqué ci-dessous : Numéro de série Source Résolution Taux de rafraichissement Mode Afchage Mode puissance (Veille) Heure de Source Lumineuse Etat Réseau Adresse IP Mode Lumineux Version FWFrançais
Résolutions compatibles Compatibilité numérique Numérique (HDMI 1.4) B0/Timing établi B0/Timing standard B0/Timing détaillé B1/Mode vidéo B1/Timing détaillé 720 x 400 à 70Hz 1280 x 720 à 60Hz WXGA : 640 x 480p à 60 Hz 4:3 1920 x 1080p à 60Hz 640 x 480 à 60Hz 1280 x 800 à 60Hz 1280 x 800 à 60 Hz 720 x 480p à 60 Hz 16:9 1366 x 768 à 60 Hz 640 x 480 à 67Hz 1280 x 1024 à 60Hz 1080p : 720 x 480p à 60 Hz 4:3 1920 x 1080p à 120 Hz 640 x 480 à 72Hz 1600 x 1200 à 60 Hz 1920 x 1080 à 60 Hz 720 x 480p à 60 Hz 16:9 1920 x 1200 à 60 Hz-RB 640 x 480 à 75Hz XGA : 720 x 576i à 50 Hz 16:9 800 x 600 à 56Hz 640 x 480 à 120Hz 1024 x 768 à 60 Hz 720 x 576p à 50 Hz 4:3 800 x 600 à 60Hz 800 x 600 à 120Hz 720 x 576p à 50 Hz 16:9 800 x 600 à 72Hz 1024 x 768 à 120Hz 1280 x 720p à 60Hz 16:9 800 x 600 à 75Hz 1280 x 800 à 120Hz 1280 x 720p à 50Hz 16:9 832 x 624 à 75Hz 1920 x 1080i à 60Hz 16:9 1024 x 768 à 60Hz 1920 x 1080i à 50Hz 16:9 1024 x 768 à 70Hz 1920 x 1080p à 60Hz 16:9 1024 x 768 à 75Hz 1920 x 1080p à 50Hz 16:9 1280 x 1024 à 75Hz 1920 x 1080p à 24Hz 16:9 1152 x 870 à 75Hz 3840 x 2160 à 24Hz 3840 x 2160 à 25Hz 3840 x 2160 à 30Hz 4096 x 2160 à 24Hz Numérique (HDMI 2.0) B0/Timing établi B0/Timing standard B0/Timing détaillé B1/Mode vidéo B1/Timing détaillé 720 x 400 à 70Hz 1280 x 720 à 60Hz WXGA : 640 x 480p à 60 Hz 4:3 1920 x 1200 à 60 Hz-RB 640 x 480 à 60Hz 1280 x 800 à 60Hz 1280 x 800 à 60 Hz 720 x 480p à 60 Hz 16:9 1366 x 768 à 60 Hz 640 x 480 à 67Hz 1280x1024 à 60Hz 1080p : 720 x 576p à 50 Hz 4:3 1920 x 1080 à 120 Hz 640 x 480 à 72Hz 1600 x 1200 à 60 Hz 1920 x 1080 à 60 Hz 720 x 576p à 50 Hz 16:9 640 x 480 à 75Hz XGA : 1280 x 720p à 60Hz 16:9 800 x 600 à 56Hz 640 x 480 à 120 Hz 1024 x 768 à 60 Hz 1280 x 720p à 50Hz 16:9 800 x 600 à 60Hz 800 x 600 à 120 Hz 1920 x 1080i à 60Hz 16:9 800 x 600 à 72Hz 1024 x 768 à 120 Hz 1920 x 1080i à 50Hz 16:9 800 x 600 à 75Hz 1280 x 800 à 120 Hz 1920 x 1080p à 60Hz 16:9 832 x 624 à 75Hz 1920 x 1080p à 50Hz 16:9 1024 x 768 à 60Hz 1920 x 1080p à 24Hz 16:9 1024 x 768 à 70Hz 3840 x 2160 à 24 Hz 16:9 1024 x 768 à 75Hz 3840 x 2160 à 25 Hz 16:9 1280 x 1024 à 75Hz 3840 x 2160 à 30Hz 16:9 1152 x 870 à 75 Hz 4096 x 2160 à 24Hz 3840 x 2160 à 50Hz 3840 x 2160 à 60Hz 4096 x 2160 à 50Hz 4096 x 2160 à 60Hz 4096 x 2160 à 25Hz 4096 x 2160 à 30Hz Remarque : Les fonctions varient selon la dénition du modèle.Français
Compatibilité analogique B0/Timing établi B0/Timing standard B0/Timing détaillé B1/Mode vidéo B1/Timing détaillé 720 x 400 à 70Hz 1280 x 720 à 60Hz WXGA : 1280 x 800 à 120 Hz (RB) 640 x 480 à 60Hz 1280 x 800 à 60Hz 1280 x 800 à 60 Hz 1920 x 1200 à 60 Hz (RB) 640 x 480 à 67Hz 1280 x 1024 à 60Hz 1080p : 1366 x 768 à 60 Hz 640 x 480 à 72Hz 1600 x 1200 à 60Hz 1920 x 1080 à 60 Hz 640 x 480 à 75Hz 1280 x 960 à 60Hz XGA : 800 x 600 à 56Hz 640 x 480 à 120Hz 1024 x 768 à 60 Hz 800 x 600 à 60Hz 800 x 600 à 120Hz 800 x 600 à 72Hz 1024 x 768 à 120Hz 800 x 600 à 75Hz 832 x 624 à 75Hz 1024 x 768 à 60Hz 1024 x 768 à 70Hz 1024 x 768 à 75Hz 1280 x 1024 à 75Hz 1152 x 870 à 75Hz Remarque : Les fonctions varient selon la dénition du modèle. Compatibilité MHL Modes Résolution Fréquence V. [Hz] Fréquence H. [Hz] MHL numérique VGA 640x480 59,94/60 31,5 480i 1440x480 59,94/60 15,7 576i 1440x576 50,0 15,7 480p 720x480 59,94/60 15,6 576p 720x576 50,0 15,6 720p 1280x720 59,94/60 31,5 720p 1280x720 50,0 31,5 1080i 1920x1080 60,0 31,3 1080i 1920x1080 50,0 31,3 1080p 1920x1080 23,97/24 45,0 1080p 1920x1080 25,0 37,5 1080p 1920x1080 29,97/30 33,8 1080p 1920x1080 50,0 28,1 1080p 1920x1080 60,0 27,0 Limites de plage de source graphique du moniteur Fréquence de balayage horizontal : 15 k-68kHz Taux de balayage vertical : 24~60 Hz Taux max. pixel : Numérique : 148,5 MHzFrançais
Compatibilité vidéo True 3D Résolutions d'entrée Entrée HDMI 3D (avec information 3D InfoFrame) Synchronisation d’entrée 1280 x 720P à 50Hz Haut et bas 1280 x 720P à 60Hz Haut et bas 1280 x 720P à 50Hz Encapsulage de trame 1280 x 720P à 60Hz Encapsulage de trame 1920 x 1080i à 50Hz Côte à côte (Moitié) 1920 x 1080i à 60Hz Côte à côte (Moitié) 1920 x 1080P à 24Hz Haut et bas 1920 x 1080P à 24Hz Encapsulage de trame Entrée HDMI 3D (sans information 3D InfoFrame) 1920 x 1080i à 50Hz Côte à côte (Moitié) Mode SBS allumé 1920 x 1080i à 60Hz 1280 x 720P à 50Hz 1280 x 720P à 60Hz 1920 x 1080i à 50Hz Haut et bas Mode TAB allumé 1920 x 1080i à 60Hz 1280 x 720P à 50Hz 1280 x 720P à 60Hz 480i HQFS Le format 3D est Superposés Remarque : Si l'entrée 3D est 1080p à 24 Hz, le DMD doit lire avec un multiple entier en mode 3D. 1080i à 25 Hz et 720p à 50 Hz fonctionneront en 100 Hz ; 1080p à 24 Hz fonctionnera en 144 Hz sauf pour le modèle WUXGA à 96 Hz ; les autres synchronisations 3D fonctionneront en 120 Hz. Les fonctions varient selon la dénition du modèle.Français
Taille d'image et distance de projection Série WXGA pour zoom 1,3x Pour obtenir une taille d'image de 60”, positionnez le projecteur à une distance entre 1,5 m et 2,0 m de l'écran.
Distance souhaitée2,0 m1,5 mHauteur : 91 cmdu bas en haut de l’image60 poucesTaille d'image souhaitée Taille d'image souhaitée Distance (m) Haut (cm) Diagonal (pouce)<A>L (cm) x H (cm) Zoom maxi<B>Zoom Min.<C>Du bas en haut de l’image<D>30,07 65 x 40 1,0 4540 86 x 54 1,0 1,3 6150 108 x 67 1,3 1,7 7660 129 x 81 1,5 2,0 9170 151 x 94 1,8 2,3 106 80 172 x 108 2,0 2,7 121 90 194 x 121 2,3 3,0 136 100 215 x 135 2,6 3,3 151 150 323 x 202 3,8 5,0 227 180 388 x 242 4,6 6,0 272 200 431 x 269 5,1 6,7 303 250 538 x 337 6,4 378 301,2 649 x 405 7,7 456 Rapport de Zoom : 1,3xFrançais
Série XGA pour zoom 1,3x Pour obtenir une taille d'image de 60”, positionnez le projecteur à une distance entre 1,8 m et 2,4 m de l'écran.
Distance souhaitée 2,4 m 1,8 m Hauteur : 105 cm du bas en haut de l’image 60 pouces Taille d'image souhaitée Taille d'image souhaitée Distance (m) Haut (cm) Diagonal (pouce) <A> L (cm) x H (cm) Zoom maxi <B> Zoom Min. <C> Du bas en haut de l’image <D> 25,5 52 x 39 1,0 45 30 61 x 46 1,2 53 40 81 x 61 1,2 1,6 70 50 102 x 76 1,5 2,0 88 60 122 x 91 1,8 2,4 105 70 142 x 107 2,1 2,7 123 80 163 x 122 2,4 3,1 140 90 183 x 137 2,7 3,5 158 100 203 x 152 3,0 3,9 175 150 305 x 229 4,5 5,9 263 180 366 x 274 5,4 7,1 315 200 406 x 305 6,0 7,8 351 250 508 x 381 7,6 438 301,2 612 x 459 9,1 528 Rapport de Zoom : 1,3xFrançais
Série WXGA pour zoom xe Pour obtenir une taille d'image de 60”, positionnez le projecteur à une distance de 0,67 m de l'écran.
Distance souhaitée 0,67 m Hauteur : 91 cm du bas en haut de l’image 60 pouces Taille d'image souhaitée Taille d'image souhaitée Distance (m) Haut (cm) Diagonal (pouce) <A> L (cm) x H (cm) Zoom maxi <B> Du bas en haut de l’image <C> 35,64 77 x 48 0,40 54 40 86 x 54 0,45 61 50 108 x 67 0,56 76 60 129 x 81 0,67 91 70 151 x 94 0,79 106 80 172 x 108 0,90 121 87,2 188 x 117 0,979 132 90 194 x 121 1,01 136 100 215 x 135 1,12 151 120 258 x 162 1,35 182 150 323 x 202 1,68 227 180 388 x 242 2,02 272 250 538 x 337 2,81 378 300 646 x 404 3,37 454 Rapport de Zoom : 1,0xFrançais
Série XGA pour zoom xe Pour obtenir une taille d'image de 60”, positionnez le projecteur à une distance de 0,75 m de l'écran.
Distance souhaitée 0,75 m Hauteur : 105 cm du bas en haut de l’image 60 pouces Taille d'image souhaitée Taille d'image souhaitée Distance (m) Haut (cm) Diagonal (pouce) <A> L (cm) x H (cm) Zoom maxi <B> Du bas en haut de l’image <C> 31,9 65 x 49 0,40 56 40 81 x 61 0,50 70 50 102 x 76 0,63 88 60 122 x 91 0,75 105 70 142 x 107 0,88 123 80 163 x 122 1,00 140 90 183 x 137 1,13 158 100 203 x 152 1,25 175 120 244 x 183 1,50 210 150 305 x 229 1,88 263 180 366 x 274 2,26 315 250 508 x 381 3,13 438 300 610 x 457 3,76 526 Rapport de Zoom : 1,0xFrançais
Série 1080p Pour obtenir une taille d'image de 60”, positionnez le projecteur à une distance entre 1,6 m et 2,1 m de l'écran.
Distance souhaitée 2,1 m 1,6 m Hauteur : 86 cm du bas en haut de l’image 60 pouces Taille d'image souhaitée Taille d'image souhaitée Distance (m) Haut (cm) Diagonal (pouce) <A> L (cm) x H (cm) Zoom maxi <B> Zoom Min. <C> Du bas en haut de l’image <D> 28 62 x 35 1,0 40 38 84 x 47 1,0 1,3 54 40 89 x 50 1,1 1,4 57 50 111 x 62 1,3 1,8 72 60 133 x 75 1,6 2,1 86 70 155 x 87 1,9 2,5 100 80 177 x 100 2,1 2,8 115 90 199 x 112 2,4 3,2 129 100 221 x 125 2,7 3,5 143 120 266 x 149 3,2 4,2 172 150 332 x 187 4,0 5,3 215 180 398 x 224 4,8 6,3 258 200 443 x 249 5,4 7,0 286 250 553 x 311 6,7 358 300,3 665 x 374 8,0 430 Rapport de Zoom : 1,31xFrançais
Ce projecteur est doté d’une fonction de décalage optique qui permet d’ajuster la position de l’image vers le haut ou vers le bas sans déplacer physiquement le projecteur. Remarque : Les valeurs listées dans cette section sont fournies à titre indicatif et ne sont pas des valeurs approximatives. Les valeurs entre les unités peuvent varier en raison du degré de tolérance au montage. La position verticale peut être ajustée entre 5 % et 15 % de la hauteur de l’image. (Le décalage vertical typique de l’image est xé sur 15 % de la hauteur de l’image au centre de l’objectif du projecteur.)
Dimensions du projecteur et installation au plafond
1. Pour éviter d’endommager votre projecteur, veuillez utiliser le kit de xation au plafond Acer.
2. Si vous souhaitez utiliser un autre dispositif de xation au plafond, assurez-vous que les vis utilisées
pour xer le projecteur au support sont conformes aux spécications suivantes : Type de vis : M4*9 Longueur minimale de la vis : 9mm Unité : mm Objectif Remarque : Veuillez noter que tout dommage résultant d’une mauvaise installation annulera la garantie.
Si vous achetez une monture de plafond chez une autre société, veuillez vous assurer d’utiliser la taille de vis correcte. La taille de vis dépendra de l’épaisseur de la plaque de montage. Assurez-vous de garder au moins 10 cm d’écart entre le plafond et le bas du projecteur. Eviter d’installer le projecteur près d’une source chaude.Français
Guide de dépannage Si vous avez des problèmes avec le projecteur, référez-vous aux informations suivantes. Si des problèmes persistent, contactez votre revendeur régional ou le centre de service. Problèmes d’Image Aucune image n’apparaît à l’écran Assurez-vous que tous les câbles et les connexions électriques sont connectés correctement et fermement selon les descriptions dans la section "Installation". Assurez-vous que les broches des connecteurs ne sont pas tordues ou cassées. Assurez-vous que la fonction "Muet" est bien désactivée. L’image est oue Tournez la bague de mise au point dans le sens horaire ou antihoraire jusqu'à ce que l'image soit nette et lisible. (Veuillez consulter la page 20). Assurez-vous que l’écran de projection se trouve à la bonne distance du projecteur. (Veuillez consulter les pages 57-61). L’image est étirée lors de l’afchage d’un DVD 16:9 Lorsque vous regardez un DVD anamorphotic ou un DVD 16:9, le projecteur afchera la meilleure image au format 16: 9 du côté projecteur. Si vous regardez un DVD au format LBX, veuillez changer le format pour LBX dans l’OSD du projecteur. Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l’OSD du projecteur. Veuillez congurer le format d’afchage pour un rapport d’aspect 16:9 (large) sur votre lecteur DVD. L’image est trop petite ou trop grande Tournez le levier de zoom dans le sens horaire ou antihoraire pour augmenter ou diminuer la taille de l'image projetée. (Veuillez consulter la page 20). Rapprochez ou éloignez le projecteur de l’écran. Appuyez sur « Menu » sur le panneau du projecteur, accédez à "Afchage → Ratio". Essayez différents réglages. Les bords de l’image sont inclinés : Si possible, repositionnez le projecteur de manière à ce qu’il soit centré par rapport à l’écran et au- dessous de celui-ci. L’image est inversée Sélectionnez "Réglages → Projection" dans l’OSD et réglez la direction de projection.Français
Autre problèmes TLe projecteur ne répond plus aux commandes Si possible, éteignez le projecteur puis débranchez le cordon d’alimentation et attendez au moins 20 secondes avant de reconnecter l’alimentation. Problèmes liés à la télécommande Si la télécommande ne fonctionne pas Vériez que l’angle de fonctionnement de la télécommande est pointé à ±20° par rapport au récepteur IR du projecteur. Assurez-vous qu’il n’y aucun obstacle entre la télécommande et le projecteur. Placez-vous à une distance de moins de 5 m (16,4 pieds) du projecteur. Assurez-vous que les piles sont insérées correctement. Remplacer les piles quand elles sont mortes. Voyant d’avertissement Lorsque les voyants d’avertissement (voir ci-dessous) s’allument ou clignotent, le projecteur s’éteindra automatiquement : Le voyant LED "Lampe" s'allume en rouge et le voyant "Alimentation" clignote en rouge. Le voyant LED "Temp" s'allume en rouge et le voyant "Alimentation" clignote en rouge. Ceci indique que le projecteur a surchauffé. Dans des conditions normales, le projecteur se rallumera une fois quil sera refroidi. Le voyant LED "Temp" clignote en rouge et le voyant "Alimentation" clignote en rouge. Débranchez le cordon d’alimentation du projecteur, attendez 30 secondes et réessayez. Si le voyant d’avertissement s’allume ou clignote, contactez votre centre de service le plus proche pour de l’aide.Français
Message sur l’éclairage DEL Message DEL d’alimentation DEL de la température DEL de la lampe (Rouge) (Bleue) (Rouge) (Rouge) État de veille (cordon d’alimentation d’entrée) Lumière xe Mise sous tension (préchauffage) Clignotante (arrêt 0,5 sec / marche 0,5 sec) Mise sous tension et allumage de la lampe Lumière xe Mise hors tension (Refroidissement) Clignotante (arrêt 0,5 sec / marche 0,5 sec) Retour à une lumière rouge xe lorsque les ventilateurs s'arrêtent. Erreur (panne de lampe) Clignotante Lumière xe Erreur (Défaut ventilateur) Clignotante Clignotante Erreur (surchauffe) Clignotante Lumière xe Mise hors tension : Power Off Mise hors tension? Pressez de nouveau M/A Avertissement température : Avertissement
TEMPERATURE TROP IMPORTANTE
Veuillez: 1. Vériez que les aérations ne soient pas obstruées.2. Vériez que la température extérieure est inférieure à 45°C.Si le problème persiste malgré les vérications ci-desus.Merci de contater le Service Après Vente.Français
Spécications Optique Description Résolution maximale 1920 x 1200 à 60 Hz (RB) Résolution native XGA 1024(H) x 768(V) WXGA 1280(H) x 800(V) 1080p 1920(H) x 1080(V) Objectif Zoom manuel et mise au point manuelle Taille de l'image (diagonale) XGA : 25,5” ~ 301,2” (65cm ~ 765cm) WXGA : 30” ~ 300” (76cm ~ 762cm) 1080p : 28” ~ 300” (72cm ~ 762cm) XGA (zoom xe) : 32” ~ 300” (81cm ~ 762cm) WXGA (zoom xe) : 36” ~ 300” (91cm ~ 762cm) Distance de projection XGA : 1m ~ 9,1 m (3,3” ~ 29,7”) WXGA : 1m ~ 7,7m (3,3” ~ 25,2”) 1080p : 1m ~ 8m (3,3” ~ 26,4”) XGA (zoom xe) : 0,4m ~ 3,8m (1,3” ~ 12,3”) WXGA (zoom xe) : 0,4m ~ 3,4m (1,3” ~ 11”) Électrique Description Entrées HDMI 1.4a HDMI 2.0b / MHL 2.2 Entrée VGA Composite (Connecteur RCA (Y)) Entrée audio 3,5 mm Micro-USB pour mise à jour du FW USB Type A pour Wi-Fi (1080p uniquement) Sorties Sortie audio 3,5 mm USB Type-A pour sortie CC 5V Contrôle RS232 RJ-45 (prise en charge du contrôle Web) (zoom xe uniquement) Reproduction des couleurs 1073,4 millions de couleurs Taux de balayage Fréquence de balayage horizontal : 15,374~91,146 kHz Taux de balayage vertical : 50~ 85 Hz (120 Hz pour la fonction 3D du projecteur) Haut-parleur intégré 10W Alimentation requise 100 - 240V ±10 %, CA 50/60 Hz Courant d'entrée 3,0A Caractéristiques mécaniques Description Orientation d'installation Avant, Arrière, Plafond - haut, Arrière - haut Dimensions 337mm x 265mm x 119,3mm (avec pieds)(13,3” x 10,4” x 4,7” pouces) Poids 1080p : 4,6kg (10,1 lbs) XGA/WXGA : 4,2kg (9,3 lbs) Conditions environnementales Fonctionnement dans la plage 5 ~ 40° C, 10 % à 85 % d'humidité (sans condensation) Remarque : Toutes les spécications sont soumises à modication sans préavis.Français
Avis concernant les réglementations et la sécurité Avis FCC Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l’Article 15 des Règlements FCC. Ces limites garantissent une protection sufsante contre les interférences dangereuses liées à l’utilisation de l’équipement dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l’énergie fréquence radio et, s’il n’est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio. Cependant, il ne peut être garanti qu’aucune interférence ne se produira dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l’appareil, l’utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes : y Réorienter ou déplacer l’antenne de réception. y Augmenter la distance entre l’appareil et le récepteur. y Connecter l’appareil sur un circuit différent de celui sur lequel le récepteur est branché. y Consulter le revendeur ou un technicien radio/télévision expérimenté pour l’aide. Avis : Câbles blindés Toutes les connexions avec d’autres appareils informatiques doivent être effectuées à l’aide de câbles blindés pour rester conforme aux règlements FCC. Avis : Périphériques Seuls les périphériques (appareils d’entrée/sortie, ports, imprimantes, etc.) approuvés conformes aux limites de la Classe B peuvent être connectés à cet équipement. L’utilisation de périphériques non conformes peut provoquer des interférences pour la réception de la télévision ou de la radio. Mise en garde Les changements ou modications non expressément approuvés par le fabricant peuvent invalider le droit de l’utilisateur, accordé par la Federal Communications Commission, à utiliser cet appareil. Conditions de Fonctionnement Cet appareil est conforme à l’article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d’interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable. Avis : Canadian users This Class B digital apparatus complies with Canadian ICES-003. Remarque à l’intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Compatible avec la Certication réglementaire Russe/Ukrainienne Avis de réglementation sur les appareils radio Remarque : Les informations de réglementation ci-dessous concernent uniquement les modèles avec LAN sans-l et/ou Bluetooth.Français
Général Ce produit est conforme aux normes concernant la fréquence radio et la sécurité de tous les pays ou régions dans lesquels il a été approuvé pour l’utilisation sans-l. En fonction des congurations, ce produit peut ou peut ne pas contenir les périphériques fréquence radio sans-l (par exemple LAN sans-l et/ou modules Bluetooth). Canada — Appareils de communication radio à basse consommation électrique sans licence (RSS-247) a Informations générales Son fonctionnement est sujet aux deux conditions suivantes :
1. Cet appareil ne doit pas provoquer d’interférences néfastes, et
2. Cet appareil doit accepter toutes les interférences, y compris celles pouvant provoquer un fonctionnement
indésirable de l'appareil. b Fonctionnement dans la bande 2,4 GHz Pour éviter des interférences radio avec le service sous licence, cet appareil doit être utilisé à l’intérieur et son installation à l’extérieur est soumise à un octroi de licence. Listes des pays concernés Cet appareil doit être utilisé strictement en accord avec les règlements et les contraintes du pays dans lequel vous l’utilisez. Pour plus d’informations, veuillez contacter un bureau local dans le pays où vous utilisez l’appareil. Veuillez consulter http://ec.europa.eu/enterprise/rtte/implem.htm pour la dernière liste des pays.We, Acer Incorporated, hereby declare under our sole responsibility that the product described above is in conformity with the relevant Union harmonizaon legislaons: Direcve 2014/53/EU on Radio Equipment, RoHS Direcve 2011/65/EU. The following harmonized standards and/or other relevant standards have been applied: Year to begin affixing CE marking 2019. Acer Incorporated 8F, 88, Sec. 1, Xintai 5th Rd., Xizhi New Taipei City 221, Taiwan We, Acer Incorporated8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan And, Acer Italy s.r.l. Tel: +39-02-939-921 ,Fax: +39-02 9399-2913 www.acer.itProduct: Acer Wireless Projection Kit Trade Name: Acer Marketing name: UWA5_______________________________ Aug. 28, 2019 RU Jan / Sr. Manager Date Acer Incorporated (Taipei, Taiwan) EU Declaraon of Conformity
