Type de produit	Projecteur
Résolution native	Full HD (1920 x 1080)
Luminosité	3000 lumens
Contraste	20 000:1
Technologie d'affichage	DLP
Durée de vie de la lampe	jusqu'à 15 000 heures (mode éco)
Connectivité	HDMI, USB, VGA, Audio Out
Dimensions	300 x 230 x 100 mm
Poids	2.5 kg
Utilisation recommandée	Home cinéma, présentations professionnelles
Maintenance	Nettoyage régulier du filtre, remplacement de la lampe selon l'utilisation
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Garantie	2 ans

FOIRE AUX QUESTIONS - H6800a ACER

Comment connecter mon projecteur ACER H6800a à mon ordinateur ?

Utilisez un câble HDMI pour connecter le port HDMI de votre ordinateur au port HDMI du projecteur. Assurez-vous de sélectionner la bonne source d'entrée sur le projecteur.

Comment ajuster la mise au point de l'image projetée ?

Utilisez la molette de mise au point située sur le projecteur pour ajuster la netteté de l'image projetée jusqu'à ce qu'elle soit claire.

Que faire si l'image projetée est floue ?

Vérifiez la distance entre le projecteur et l'écran. Assurez-vous qu'il est à la bonne distance recommandée dans le manuel. Ajustez également la mise au point.

Mon projecteur ne s'allume pas, que faire ?

Vérifiez que le projecteur est branché correctement et que la prise fonctionne. Assurez-vous également que la lampe n'est pas grillée et remplacez-la si nécessaire.

Comment changer la lampe du projecteur ACER H6800a ?

Éteignez le projecteur et débranchez-le. Localisez le compartiment de la lampe, retirez le couvercle, puis dévissez et retirez l'ancienne lampe. Installez la nouvelle lampe et remettez le couvercle.

Puis-je utiliser le projecteur avec un smartphone ?

Oui, vous pouvez utiliser un adaptateur HDMI pour connecter votre smartphone au projecteur, ou utiliser une connexion sans fil si votre modèle le permet.

Comment régler le volume audio du projecteur ?

Utilisez la télécommande ou les boutons de contrôle sur le projecteur pour ajuster le volume. Assurez-vous que les haut-parleurs externes, si utilisés, sont également réglés.

Que faire si le projecteur émet un bruit fort ?

Vérifiez si le filtre à air est obstrué et nettoyez-le si nécessaire. Un bruit fort peut également indiquer que la lampe est vieillissante et doit être remplacée.

Comment accéder aux paramètres du projecteur ?

Appuyez sur le bouton 'Menu' de la télécommande pour accéder aux paramètres du projecteur, où vous pouvez ajuster les options d'image, de son et de configuration.

Le projecteur ne détecte pas le signal, que faire ?

Assurez-vous que le câble vidéo est bien connecté et que le bon port d'entrée est sélectionné. Essayez de redémarrer le projecteur et l'appareil source.

MODE D'EMPLOI H6800a ACER

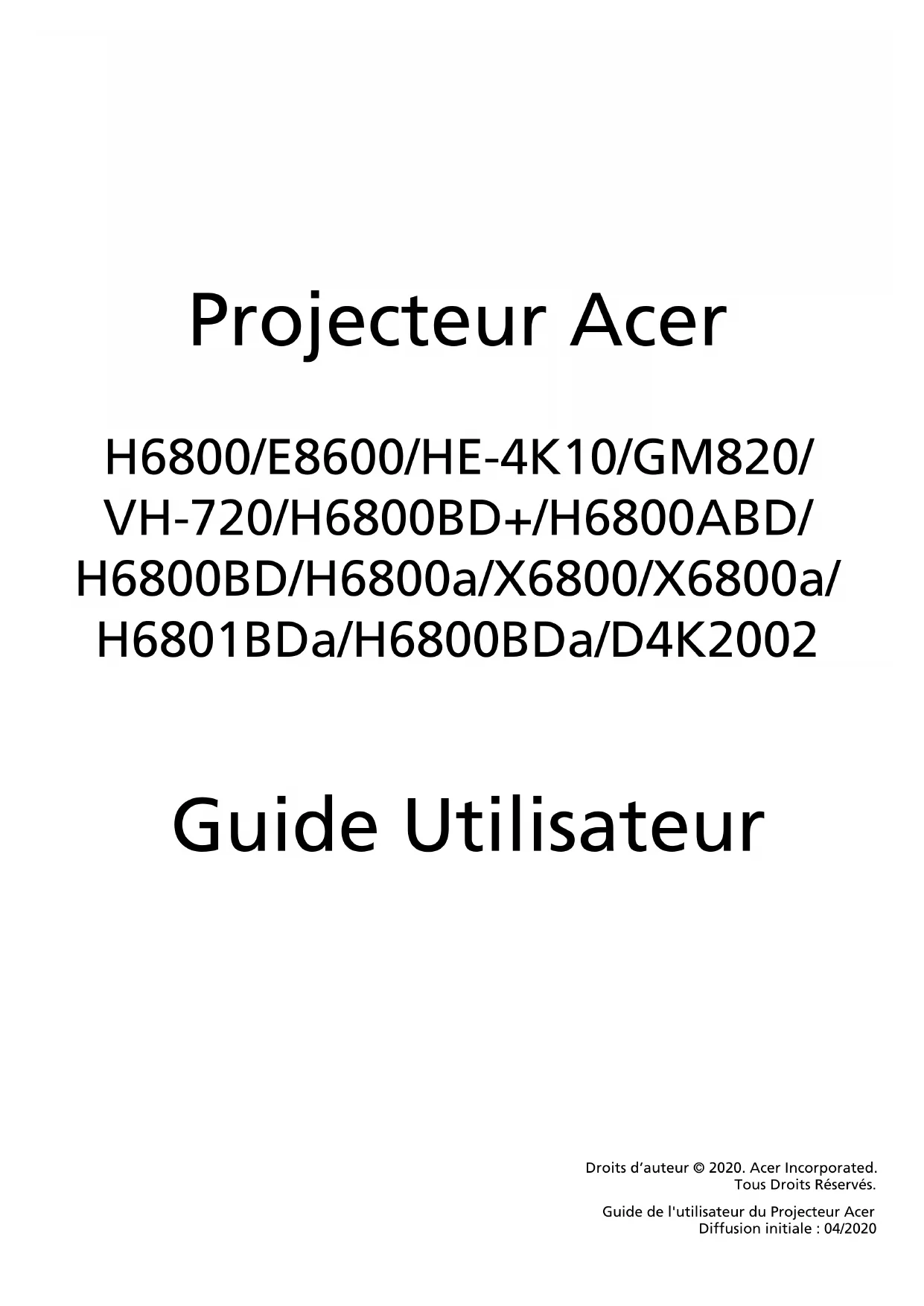

Droits d’auteur © 2020. Acer Incorporated. Tous Droits Réservés. Guide de l'utilisateur du Projecteur Acer Diffusion initiale : 04/2020 Projecteur Acer H6800/E8600/HE-4K10/GM820/

VH-720/H6800BD+/H6800ABD/

H6800BD/H6800a/X6800/X6800a/ H6801BDa/H6800BDa/D4K2002 Guide UtilisateurDes modifications peuvent être apportées de temps à autre aux informations contenues dans cette publication. Ces modifications seront ajoutées aux nouvelles éditions de ce manuel. La présente société ne fournit aucune espèce de garantie expresse ou implicite, relative aux informations contenues dans ce manuel et n’offre notamment aucune garantie d’aucune sorte quant à la valeur marchande de ce produit ou son adéquation à une utilisation particulière. Enregistrez le numéro de série, la date d’achat, et le numéro du modèle dans l’espace prévu cidessous. Le numéro de série et le numéro de modèle sont imprimés sur l’étiquette collée sur le châssis. Toutes les correspondances concernant cette unité doivent inclure ces informations. Toute reproduction, transmission, transcription ou mise en mémoire de ce manuel ou partie sur un support quelconque, par quelque procédé que ce soit, notamment, électronique, mécanique, photocopie, enregistrement, ou autre, sont interdites sans l’autorisation écrite préalable d’Acer Incorporated. Modèle : _______________________________________ No. de série : ___________________________________ Date d’achat : __________________________________ Lieu d’achat : ___________________________________ Acer et le logo Acer sont des marques commerciales déposées par Acer Incorporated. Les noms de produits ou marques commerciales d’autres sociétés sont utilisés ici à des fins d’identification uniquement et sont la propriété de leurs détenteurs respectifs. "HDMI™, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou déposées de HDMI Licensing LLC."iii Informations concernant votre sécurité et votre confort Lisez ces consignes attentivement. Conservez ce document pour des références ultérieures. Respectez tous les avertissements et instructions indiqués sur le produit. Eteindre le produit avant tout nettoyage Débranchez ce produit de la prise murale avant tout nettoyage. Ne pas utiliser de nettoyants liquides ou en aérosol. Utilisez un chiffon humide pour le nettoyage. Mise en garde concernant la prise lors de la déconnexion de l’appareil Observez les consignes suivantes lorsque vous connectez et déconnectez l’alimentation à une alimentation externe :

• Installez le bloc d’alimentation avant de connecter le cordon d’alimentation sur la prise d’alimentation secteur.

• Débranchez le cordon d’alimentation avant de déconnecter le bloc d’alimentation du projecteur.

• Si le système utilise plusieurs sources d’alimentation, coupez l’alimentation du système en débranchant tous les cordons d’alimentation des sources d’alimentation. Mise en garde concernant l’accessibilité Assurez-vous que la prise d’alimentation dans laquelle vous branchez le cordon d’alimentation est facilement accessible et se situe au plus près possible de l’équipement. Si vous devez couper complètement l’alimentation de l’équipement, assurez-vous de débrancher le cordon d’alimentation de la prise murale. Avertissements !

Ne pas utiliser ce produit près de l’eau.

• Ne pas placer ce produit sur un chariot, un support ou une table instable. Si le produit tombe, il risque d’être endommagé sérieusement.

• Les fentes et les ouvertures sont conçues à des fins de ventilation ; pour assurer un fonctionnement fiable du produit et pour le protéger des surchauffes. Ces ouvertures ne doivent pas être obstruées ou couvertes. Les ouvertures ne doivent jamais être obstruées en plaçant le produit sur un lit, un divan, un tapis ou d’autres surfaces similaires.

• Ce produit ne doit jamais être placé à proximité ou sur un radiateur ou une bouche de chauffage ou encastré dans une installation si une ventilation adaptée n’est pas disponible.

• N’introduisez jamais d’objets de quelque sorte que ce soit dans ce produit à travers les fentes du boîtier car ils pourraient toucher des endroits soumis à des tensions dangereuses ou provoquer des courts-circuits qui pourraient causer un incendie ou une électrocution. Ne jamais renverser de liquide d’aucune sorte sur ou dans le produit.

• Pour éviter d’endommager les composants internes et prévenir une éventuelle fuite de la batterie, ne pas placer le produit sur une surface vibrante.iv

• Ne jamais utiliser ce produit en faisant du sport, de l’exercice ou dans un environnement vibrant, ce qui pourrait provoquer un éventuel court-circuit ou endommager les périphériques à base de ventilateur, ou la lampe. Utilisation de l’énergie électrique

• Ce produit doit être utilisé avec le type d’alimentation indiqué sur l’étiquette apposée. Si vous n’êtes pas sûr du type d’alimentation disponible, consultez votre revendeur ou votre compagnie d’électricité locale.

• Ne laissez rien reposer sur le cordon d’alimentation. Ne pas placer ce produit dans un endroit où son cordon se trouve dans un passage fréquenté.

Si vous utilisez une rallonge avec ce produit, assurez-vous que l’intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas l’intensité nominale de la rallonge. Assurez-vous également que l’intensité totale de tous les produits branchés sur la prise murale ne dépasse pas le calibre du fusible.

• Ne pas surcharger une prise d’alimentation, une barrette de connexion d’alimentation ou une prise de courant en connectant trop d’appareils. La charge globale du système ne doit pas dépasser 80% de la valeur nominale du circuit terminal. Si vous utilisez des barrettes de connexion d’alimentation, la charge ne doit pas dépasser 80% de la valeur nominale d’entrée de la barrette de connexion.

• L’adaptateur secteur de ce produit est équipé d’une fiche à trois dents avec mise à la terre. Cette fiche ne s’insère que dans une prise murale équipée d’une mise à la terre. Assurez-vous que la prise murale est correctement mise à la terre avant d’insérer la fiche de l’adaptateur secteur. Ne pas insérer la fiche dans une prise murale sans terre. Consultez votre électricien pour les détails. Avertissement ! La broche de mise à la terre est un système de sécurité. Utiliser une prise murale qui n’est pas correctement mise à la terre risque de provoquer une électrocution et/ou des blessures. Remarque : La broche de mise à la terre fournit également une bonne capacité de protection contre le bruit produit par des appareils électriques environnants qui interfèrent avec les performances de ce produit.

• Utilisez uniquement le cordon d’alimentation fourni pour ce produit. Si vous devez changer le cordon d’alimentation, assurez-vous que le nouveau cordon d’alimentation est conforme aux exigences ci-dessous : type amovible, répertorié UL/certifié CSA, approuvé VDE ou équivalent, longueur de 4,5 mètres (15 pieds) au maximum. Dépannage du produit Ne pas tenter de réparer ce produit par vous-même. Ouvrir ou retirer les couvercles peut vous exposer à de dangereuses tensions ou d’autres dangers. Référez-vous à du personnel de réparation qualifié pour toute réparation. Débranchez ce produit de la prise murale et contactez un personnel de dépannage qualifié dans les conditions suivantes :

• Lorsque le cordon d’alimentation est endommagé, coupé ou effilochév

• Si un liquide a été renversé dans le produit

• Si le produit a été exposé à la pluie ou à l’eau

• Si le produit est tombé ou si le boîtier a été endommagé

• Si le produit laisse apparaître une modification notable de ses performances, cela indique une nécessité de dépannage

• Si le produit ne fonctionne pas correctement après avoir suivi les instructions d’utilisation Remarque : Réglez seulement les contrôles qui sont couverts par les instructions de fonctionnement car un mauvais réglage des autres commandes peut causer des dommages et requérir un travail important de la part du technicien qualifié afin de remettre en état normal le produit. Avertissement ! Pour des raisons de sécurité, ne pas utiliser de pièces non conformes lorsque vous ajoutez ou changez des composants. Consultez votre revendeur pour connaître les options d’achat. Votre équipement ainsi que ses accessoires peuvent contenir de petites pièces. Gardez-les hors de portée des jeunes enfants. Consignes de sécurité complémentaires

• Ne pas regarder dans l’objectif du projecteur lorsque la lampe est allumée. La clarté de la lumière risque de vous abîmer les yeux.

• Allumez d’abord le projecteur et ensuite les sources de signaux.

• Ne pas placer le produit dans des environnements suivants :

• Un espace mal aéré ou espace clos. Un espace libre de 50cm au minimum entre les murs et le projecteur avec une circulation de l’air libre est requis.

• Des endroits où la température risque de devenir trop importante, par exemple à l’intérieur d’un véhicule avec toutes les vitres fermées.

• Des endroits où une forte humidité, la poussière ou la fumée de cigarette peuvent détériorer les composants optiques en réduisant leur durée de vie et en noircissant l’image.

• Des endroits à proximité d’une alarme-incendie.

• Des endroits avec une température ambiante supérieure à 40 ºC/104 ºF.

• Des endroits dont les altitudes sont supérieures à 10000 pieds.

• Débranchez immédiatement l’appareil si vous constatez un dysfonctionnement avec votre projecteur. Arrêtez d’utiliser l’appareil si une fumée, un bruit ou un odeur anormal provient de votre projecteur. Cela risque de provoquer un incendie ou une électrocution. Dans de tels cas, débranchez immédiatement votre appareil et contactez votre revendeur.

• Ne pas continuer à utiliser le produit en cas de panne ou chute. Dans de tels cas, contactez votre revendeur pour une inspection.

• Ne pas exposer l’objectif du projecteur à la lumière du soleil. Cela risque de provoquer un incendie.

• Lorsque vous éteignez le projecteur, assurez-vous que le projecteur termine son cycle de refroidissement avant de couper l’alimentation.

• Ne pas couper brusquement l’alimentation principale trop souvent et ne pas débrancher le projecteur lors du fonctionnement. Le moyen le plus sûr est de patienter jusqu’à ce que le ventilateur s’arrête avant de couper l’alimentation principale.vi

• Ne pas toucher la grille de sortie d’air et le panneau inférieur qui peuvent être brûlants.

• Nettoyer régulièrement le filtre d’air le cas échéant. La température interne peut augmenter et provoquer des dommages si le filtre/les fentes d’aération sont obstruées par la poussière ou la saleté.

• Ne pas regarder directement dans la grille de sortie d’air lorsque le projecteur est en fonctionnement. Cela risque de vous blesser les yeux.

• Ouvrez toujours l’obturateur ou retirez le couvre-objectif lorsque le projecteur est en fonctionnement.

• N’obstruer l’objectif du projecteur avec aucun objet lorsque le projecteur est en cours de fonctionnement ; dans le cas contraire, cela risque de provoquer une surchauffe et une déformation de l’objectif ou même un incendie. Pour éteindre temporairement la lampe, appuyez sur MASQUER sur la télécommande.

• La lampe devient extrêmement chaude pendant le fonctionnement. Laissez le projecteur refroidir pendant environ 45 minutes avant de retirer l’assemblage de la lampe pour un remplacement.

• Ne pas utiliser la lampe au-delà de sa durée de vie estimée. Dans de rares cas, cela risque de briser la lampe.

• Ne jamais changer l’assemblage de la lampe ou d’autres composants électroniques sans débrancher préalablement le projecteur.

• Le produit détectera automatiquement la durée de vie de la lampe. Veuillez vous assurer de changer la lampe lorsque le projecteur affiche le message d’avertissement.

• Lorsque vous changez la lampe, veuillez laisser refroidir l’unité et suivez les consignes de remplacement.

• Réinitialisez la fonction "Réinit de lampe" dans le menu "Gestion" de l’OSD après avoir changé le module de la lampe.

• Ne pas tenter de démonter ce projecteur. La présence de hautes tensions dangereuse à l’intérieur de l’appareil risque de provoquer des blessures. La seule pièce récupérable par l’utilisateur est la lampe équipée de son propre couvercle amovible. Adressez-vous uniquement à un technicien professionnel de dépannage qualifié pour tout dépannage.

• Ne pas installer le projecteur verticalement. Le projecteur peut tomber, ce qui provoquera des blessures ou des dommages.

• Ce produit est capable d’afficher des images inversées pour une installation avec fixation au plafond. Utilisez uniquement le kit de montage au plafond Acer et assurez-vous qu’il est solidement installé.

• Le projecteur doit être placé horizontalement au moyen d'un mode de montage sur bureau ou au plafond uniquement et ses angles d'inclinaison ne doivent pas dépasser 6 degrés. Dans le cas contraire, cela causera une diminution importante de la durée de vie de la lampe ou de graves problèmes de sécurité dus au dysfonctionnement du système.

6°vii Mise en garde concernant l’Ecoute Pour protéger votre ouïe, respectez les consignes ci-dessous.

Augmentez le son progressivement jusqu’à ce que vous puissiez l’entendre nettement et confortablement.

• Ne pas augmenter le niveau du volume une fois que vos oreilles se sont adaptées au volume courant.

• Ne pas écouter une musique à un niveau de volume important pendant une longue durée.

• Ne pas augmenter le volume pour masquer le bruit environnant.

• Diminuez le volume si vous ne pouvez pas entendre la personne près de vous. Consignes de mise au rebut Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour minimiser la pollution et assurer la meilleure protection de l’environnement, veuillez recycler. Pour plus d’informations concernant les règlements WEEE (Waste from Electrical and Electronics Equipment), visitez http://www.acer-group.com/public/Sustainability/sustainability01.htm Avertissement concernant le Mercure Pour les projecteurs ou les produits électroniques contenant un moniteur ou un écran LCD/CRT : Les lampes contenues dans le produit peuvent contenir du mercure et doivent être recyclées ou jetées en respectant les lois fédérales, locales ou de l’Etat. Pour plus d’informations, veuillez contacter l’Alliance des Industries Electroniques à l’adresse suivante www.eiae.org. Pour les informations relatives à la mise au rebut spécifique des lampes, visitez www.lamprecycle.org Ne pas fixer le faisceau, RG2 "Comme avec toute source lumineuse intense, ne pas fixer le faisceau directement, RG2 IEC 62471-5: 2015" “Lamp(s) contain Mercury, Dispose Properly.” RG2viii Commencer par le début Avis d’Utilisation À faire :

• Veuillez brancher le dongle sans fil UWA5 dans le port du kit sans fil avant d'ouvrir le projecteur pour la première fois.

• Si l'utilisateur a ouvert le projecteur avant d’avoir branché le dongle sans fil UWA5, veuillez redémarrer votre projecteur.

• Eteindre le produit avant tout nettoyage.

• Utiliser un chiffon humidifié avec un détergent doux pour nettoyer le boîtier du projecteur.

• Débranchez le cordon d’alimentation de la prise de courant CA si le produit ne va pas être utilisé pendant une longue période. A ne pas faire :

• Bloquer les fentes et les ouvertures sur l’unité qui servent à la ventilation.

• Utiliser des nettoyants, des cires ou des solvants abrasifs pour nettoyer l’unité.

• Utiliser dans les conditions suivantes :

• Dans des environnements extrêmement chauds, froids ou humides.

• Dans des zones susceptibles de comporter un excès de poussière et de saleté.

• A proximité de tout appareil générant un champ magnétique puissant.

• Sous la lumière directe du soleil. Mises en garde Observez tous les avertissements, les mises en garde et les consignes de maintenance recommandés dans ce guide d’utilisateur pour optimiser la durée de vie de votre appareil.

• Ne pas regarder dans l’objectif du projecteur lorsque la lampe est allumée. La force de la lumière risque de vous abîmer les yeux.

• Pour réduire les risques d’incendie ou d’électrocution, ne pas exposer le projecteur à la pluie ou à l’humidité.

• Veuillez ne pas ouvrir et ne pas démonter le produit car cela pourrait provoquer une électrocution.

• Lorsque vous changez la lampe, veuillez laisser refroidir l’unité et suivez les consignes de remplacement.

• Ce produit détectera automatiquement la durée de vie de la lampe. Veuillez vous assurer de changer la lampe lorsqu’il affiche des messages d’avertissement.

• Réinitialisez la fonction "Réinit de lampe" dans le menu "Gestion" de l’OSD après avoir changé le module de la lampe.

• Lorsque vous éteignez le projecteur, veuillez vous assurer que le projecteur termine son cycle de refroidissement avant de couper l’alimentation.

• Allumez d’abord le projecteur et ensuite les sources de signaux.ix

Ne pas utiliser le protège-objectif lorsque le projecteur est en cours de fonctionnement.

• Quand la lampe atteint la fin de sa durée de vie, elle grillera, éventuellement avec un fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le module de lampe n’est pas remplacé. Pour remplacer la lampe, contactez votre revendeur local ou le centre de service d'Acer. Nettoyage de l’objectif

• Avant de nettoyer l'objectif, assurez-vous d'éteindre correctement le projecteur et de débrancher le cordon d'alimentation pour permettre au projecteur de refroidir pendant au moins 30 minutes.

• Utilisez une bouteille d'air comprimé pour enlever la poussière.

• Utilisez un chiffon spécial pour nettoyer l'objectif et essuyez délicatement. Ne touchez pas l'objectif avec les doigts.

• N'utilisez pas de détergents alcalins ou acides ou de solvants volatils comme de l'alcool pour nettoyer l'objectif. Si l'objectif est endommagé lors du nettoyage, ceci n'est pas couvert par la garantie.

• N'utilisez pas de spray contenant des gaz inflammables pour enlever la poussière ou la saleté de l'objectif. Cela peut provoquer un incendie dû à une surchauffe excessive à l'intérieur du projecteur.

• Ne nettoyez pas l'objectif si le projecteur est en train de se réchauffer, car cela pourrait endommager la pellicule de l'objectif.

• N'essuyez pas ou ne tapez pas sur l'objectif avec un objet dur.Informations concernant votre sécurité et votre confort iii Commencer par le début viii Avis d’Utilisation viii Mises en garde viii Nettoyage de l’objectif ix Introduction 1 Caractéristiques du Produit 1 Contenu du paquet 2 Vue d’ensemble du projecteur 3 Vue Externe du Projecteur 3 Panneau de contrôle 5 Disposition de la télécommande 6 Pour commencer 8 Connexion du projecteur 8 Mise sous/hors tension du projecteur 10 Mise sous tension du projecteur 10 Mise hors tension du projecteur 10 Réglage de l’image projetée 12 Réglage de la Hauteur de l’Image Projetée 12 Comment obtenir une taille d’image préférée en réglant la distance et le zoom 13 Contrôles de l'utilisateur 14 Français Menus OSD (Affichage à l’écran) 14 Couleur 15 IMAGE 17 Réglages 19 Gestion 20 Audio 21 Appendices 22 Guide de dépannage 22 Tableau de Définition des DELs & Alertes 27 Remplacement de la lampe (pour le personnel Table des matièresd'entretien uniquement) 28 Installation au plafond 29 Spécifications 32 Modes de compatibilité 34 Avis concernant les Réglementations et la Sécurité 391 Français Introduction Caractéristiques du Produit Ce produit est un projecteur DLP

à simple puce. Les caractéristiques sont remarquables, avec notamment :

• Permet de projeter des contenus 3D grâce à la technologie DLP Link : Support de DLP 3D

• Haute luminosité et facteur de contraste

• Modes d’affichage polyvalents (Lumineux, Standard, sRGB, Rec. 709, Film, Cinéma sombre, Jeux, Football, ISF Jour, ISF Nuit, HDR, HLG, Utilisateur) autorisant des performances optimales en toute situation

• Modes d’affichage polyvalents autorisant des performances optimales en toute situation

• Compatible NTSC/PAL/SECAM et HDTV (480i/p, 576i/p, 720p, 1080i/p) pris en charge

• Le mode de faible consommation et d’économie de courant (ECO) prolonge la durée de vie de la lampe

• La technologie Acer EcoProjeciton fournit une approche de gestion intelligente de l’énergie et une amélioration de l’efficacité physique

• Équipé d’une connexion HDMI ™ compatible HDCP
• Menus de l’affichage à l’écran (OSD) dans les différentes langues

• Objectif de projection avec mise au point manuelle/zoom

• Fonction de zoom numérique 0,8 ~ 2X

• Compatible avec les systèmes d'exploitation Microsoft

• Support du format HDR

• Support de 1080P/120Hz et de 1080P/240Hz

• Support d'un faible décalage d'entrée de 5 ms

• Projecteur intelligent : veuillez trouver plus de détails dans le manuel d'utilisation de la source intelligente et le manuel d’utilisation de l’appli de support de projection sans fil CollaVision (WPS). Remarque : Les fonctions varient selon la définition du modèle.2 Français Contenu du paquet Ce projecteur est livré avec tous les articles illustrés ci-dessous. Vérifiez que vous disposez de tous ces éléments. Contactez immédiatement votre fournisseur si l’un des articles est manquant. Remarque : Lorsque vous projetez un signal 4K2K/60Hz, utilisez un câble HDMI 4K2K/60Hz certifié Premium pouvant prendre en charge une bande passante de 18 Gbps. Faites confiance aux câbles porteurs de l'étiquette Projecteur Cordon d’alimentation Câble HDMI (optionnel) Câble VGA (option) Guide de mise en route Mallette de transport (option) Télécommande Piles AAA x2 (option) Kit de projection sans fil (option) Quick Start GuidePanduan ringkasStručná příručkaHurtig start-guideSchnellstartanleitungGuía de inicio rápidoHöôùng daãn söû duïng nhanhGuide de démarrage rapideVodič za brzi početak radaGuida rapidaGyors üzembe helyezési útmutatóSnelstartgidsHurtigstartveiledningInstrukcja szybkiego uruchomieniaGuia de consulta rápidaКраткое руководствоHızlı başlangıç kılavuzuGhid de pornire rapidăPriročnik za hiter začetekStručná príručkaPikaopasSnabbstartguideРъководство за бърз стартΟδηγός γρήγορης εκκίνησης פഀٺҢࡾࠒڽବҵ୹ܶԧクイックスタートガイドว็รเดวร งา่ยอนาง้ชใม่ิรเรากอืมู่คꠕꌭ겑녆꫙ꐺ꫑Vodič za brzo učenje i početak radaКерівництво для швидкого початку експлуатації3 Français Vue d’ensemble du projecteur Vue Externe du Projecteur Côté Avant / Supérieur # Description # Description1 Protecteur de lampe 7 Bague de mise au point2 Sortie d’air 8 Récepteur de la télécommande3 Panneau de contrôle 9 Objectif de projection4 Marche/Arrêt 10 Protège-objectif5 Bague de réglage du Zoom 11 Molettes de réglage d’inclinaison6 Entrée d’air

Français Côté arrière Remarque 1 : Les fonctions varient selon la définition du modèle. Remarque 2 : dongle wifi ne supportant pas hot plug # Description # Description 1 Prise d’alimentation 6 Connecteur RS232 2 Connecteur HDMI 7 Connecteur S/PDIF

Connecteur de sortie 5 V CC (fonction de mise à jour du firmware) 8 Connecteur d’entrée audio 4 Connecteur d’entrée de signal analogique PC /HDTV/vidéo composante 9 Connecteur de sortie audio 5 Port de verrouillage Kensington™ 10 Connecteur USB (pour dongle Wi-Fi)

Retirez l'étiquette du port du WIRELESS KIT

Français Panneau de contrôle Remarque 1 : Les fonctions varient selon la définition du modèle. Remarque 2 : Le clavier ne peut pas contrôler et faire fonctionner le contenu SMART. # Icône Fonction Description 1 ALIMENTATION ALIMENTATION DEL témoin de l’alimentation 2 LAMPE LAMPE DEL témoin de la lampe 3 TEMP TEMP DEL témoin de la température 4ALIMENTATION Référez-vous à la description de la section "Mise sous/hors tension du projecteur".

Quatre touches de sélection directionnelles : Sélectionne les éléments de l’OSD dans le menu principal OSD et ajuste l'image pour compenser la distorsion si le menu OSD est fermé. : Sélectionne un élément de l’OSD dans le menu principal OSD. 6 RETOUR RETOUR Revient à l’opération précédente 7 SOURCE SOURCE Modifie la source active. 8 ENTRER ENTRER Confirmez votre sélection d’éléments. 9MENUMENU Appuyez sur "MENU" pour lancer le menu d’affichage à l’écran (OSD) ou quitter le menu OSD.

Français Disposition de la télécommande # Icône Fonction Description

Transmetteur Infrarouge Envoie des signaux au projecteur. 2 ALIMENTATION Référez-vous à la section "Mise sous/hors tension du projecteur". 3 Souris Mode Smart : Passe en mode souris pour navigation avec touches. Autres : Fonction interdite. 4 SOURCE Modifie la source active.

Sélectionner / Entrer Confirmez votre sélection d’éléments.

Quatre touches de sélection directionnelles Utilisez les boutons haut, bas, gauche et droite pour choisir les éléments ou effectuer les réglages pour votre sélection. 7 Volume plus 8 Volume moins 9 MENU Appuyez sur "MENU" pour lancer le menu d’affichage à l’écran (OSD) ou quitter le menu OSD. 10 Trapèze Règle l’image pour compenser la distorsion d'image provoquée par l'inclinaison du projecteur.

Français Remarque 1 : Les fonctions varient selon la définition du modèle. Remarque 2 : “*”Cette fonction peut causer des problèmes de compatibilité des commandes en fonction du niveau de support des applications. 11 RETOUR Revient à l’opération précédente 12 VGA Smart : Haut, pour sélectionner des éléments.* Autres : change la source au connecteur VGA. 13 FIGER Fonction interdite. 14 PgHaut Smart : Gauche, pour sélectionner des éléments.* Autres : Sélectionne la page précédente pour la source VGA ou HDMI. 15 COMPONENT Smart : Touche de raccourci de l’appli de projection sans fil CollaVision (WPS). Autres : Fonction interdite. 16 PgBas Smart : Fonction interdite. Autres : Sélectionne la page suivante pour la source VGA ou HDMI. 17 MÉDIA Smart : Bas, pour sélectionner des éléments.* Autres : Fonction interdite. 18 ACCUEIL Smart : Retourne à la page d'accueil. Autres : Passe en mode Smart. 19 HDMI™/MHL Smart : Fonction interdite. Autres : Passe à la source HDMI. 20 MASQUER Smart : Fonction interdite. Autres : Arrête momentanément la vidéo. Appuyez sur "MASQUER" pour masquer l’image, appuyez de nouveau pour afficher l’image. 21 ZOOM AVANT Smart : Fonction interdite. Autres : Permet d’effectuer le zoom avant sur l’affichage du projecteur. 22 VIDEO Smart : Droite, pour sélectionner des éléments.* Autres : Fonction interdite.

Smart : Fonction interdite. Autres : Permet d’effectuer le zoom arrière sur l’affichage du projecteur. 24 LAN/WiFi Aucune fonction. # Icône Fonction Description8 Français Pour commencer Connexion du projecteur # Description # Description 1 Cordon d’alimentation 6 Câble composante 3 RCA2 Câble Audio 7 Câble USB3 Câble HDMI 8 Câble RS2324 Adaptateur VGA vers composante/ HDTV 9 Câble S/PDIF5 Câble VGA 10 Dongle USB

Affichage9 Français Remarque 1 : Pour vous assurer que le projecteur fonctionne correctement avec votre ordinateur, assurez-vous que la fréquence du mode d’affichage est compatible avec le projecteur. Remarque 2 : Les fonctions varient selon le modèle. Remarque 3 : Le câble USB requiert un prolongateur alimenté si la longueur est supérieure à 5 m. Remarque 4 : Le connecteur de sortie 5 V CC USB prend en charge une alimentation 5 V en sortie pour le chargement d’une banque d'alimentation.10 Français Mise sous/hors tension du projecteur Mise sous tension du projecteur 1 Assurez-vous que le cordon d’alimentation et le câble de signal sont correctement connectés. Le voyant LED d’alimentation s’allumera en rouge. 2 Allumez le projecteur en pressant le bouton "Alimentation" sur le panneau de contrôle ou sur la télécommande et la DEL témoin d’alimentation s’allumera en bleu. 3 Allumez votre source (ordinateur de bureau, ordinateur portable, lecteur vidéo etc.). Le projecteur détectera automatiquement la source.

• Si vous connectez plusieurs sources en même temps, utilisez le bouton "Source" sur le panneau de commandes ou utilisez la touche de source directe sur la télécommande pour passer de l’une à l’autre. Mise hors tension du projecteur 1 Pour éteindre le projecteur, appuyez sur le bouton marche/arrêt. Ce message apparaît : "Mise hors tension? Pressez de nouveau M/A" Appuyez à nouveau sur le bouton d’alimentation. 2 La DEL d’indication de puissance passe au ROUGE et clignote rapidement dès que le projecteur est éteint, le (s) ventilateur (s) continue (nt) de fonctionner environ 10 minutes pour assurer un refroidissement correct du système. 3 A la fin du refroidissement du système, la DEL d’indication de puissance arrête de clignoter et passe au rouge fixe pour indiquer le mode standby. 4 Il est maintenant sûr de débrancher le cordon d’alimentation.11 Français Témoins d’avertissement :

• Ce message d'écran vous indique que le projecteur a trop chauffé. La lampe va s’éteindre automatiquement, le projecteur va s’éteindre automatiquement et la DEL d’indication de température va passer au rouge fixe. Veuillez contacter votre vendeur ou service de dépannage.

• Ce message d'écran vous indique que le ventilateur est en défaut. La lampe va s’éteindre automatiquement, le projecteur va s’éteindre automatiquement et la DEL d’indication de température va clignoter. Veuillez contacter votre vendeur ou service de dépannage. Remarque 1 : Si le projecteur s’éteint automatiquement et la DEL d’indication de température passe au rouge fixe, veuillez contacter votre vendeur ou service de dépannage. Remarque 2 : Les fonctions varient selon la définition du modèle. Attention ! Le projecteur entrera dans une période de refroidissement de deux minutes pour assurer un fonctionnement continu de la lampe. Attention ! Veuillez attendre au moins 1 minute après la mise sous tension du projecteur avant de le mettre hors tension. Avertissement

1. Vérifiez que les aérations ne soient pas obstruées.

2. Vérifiez que la température extérieure est inférieure à 45°C.

Si le problème persiste malgré les vérifications ci-desus. Merci de contater le Service Après Vente. Avertissement FAN verrouillé Le projecteur s'arrêtera automatiquement Merci de contater le Service Après Vente.12 Français Réglage de l’image projetée Réglage de la Hauteur de l’Image Projetée Le projecteur est équipé d’un pied réglable permettant d’ajuster la hauteur de l’image. Pour faire monter ou descendre l’image : Utilisez la molette de réglage de l’inclinaison pour affiner l’angle d’affichage. Molette de réglage de l’inclinaison13 Français Comment obtenir une taille d’image préférée en réglant la distance et le zoom Le tableau ci-dessous explique la façon d’obtenir une taille d’image désirée en réglant soit la position soit la bague de réglage du zoom.

• H6800/E8600/HE-4K10/GM820/VH-720/H6800BD+/H6800ABD/H6800BD/ H6800a/X6800/X6800a/H6801BDa/H6800BDa/D4K2002 Pour obtenir une taille d'image de 60”, positionnez le projecteur à une distance entre 2,0 m et 2,2 m de l'écran. Taille d'image souhaitée Distance (m) Haut (cm)Diagonal (pouce)<A>L (cm) x H (cm)Zoom maxi<B>Zoom Min.<C>Du bas en haut de l’image<D>27 60 x 34 1,0 3950 111 x 62 1,7 1,8 7260 133 x 75 2,0 2,2 8770 155 x 87 2,3 2,6 10180 177 x 100 2,7 2,9 11690 199 x 112 3,0 3,3 130100 221 x 125 3,3 3,7 144120 266 x 149 4,0 4,4 173150 332 x 187 5,0 5,5 217200 443 x 249 6,6 7,3 289250 553 x 311 8,3 9,2 361300 664 x 374 9,96 433Rapport de Zoom : 1,1x

Distance souhaitée2,2 m2,0 m Hauteur : 87 cm du bas en haut de l’image 60" Taille d'image souhaitée14 Français Contrôles de l'utilisateur Français Menus OSD (Affichage à l’écran) Le projecteur possède des menus d’affichage à l’écran dans différentes langues qui vous permettent d’effectuer des réglages d’image et de modifier toute une gamme de paramètres. Utiliser les menus OSD

• Pour ouvrir le menu OSD, appuyez "MENU" sur la télécommande ou le panneau de contrôle.
• Lorsque l’OSD apparaît, utilisez les touches pour sélectionner un élément dans le menu principal. Une fois que vous avez sélectionné l’item désiré dans le menu principal, appuyez "ENTRER" pour accéder au sous- menu et effectuer les réglages de la fonction.
• Utilisez les touches pour sélectionner une fonction souhaitée et réglez ses paramètres avec les touches.
• Sélectionnez l’élément suivant à régler dans le sous-menu et réglez comme décrit ci-dessus.
• Appuyez "RETOUR" osur la télécommande ou le panneau de contrôle, l’écran retournera au menu principal.
• Pour quitter l’OSD, appuyez sur "RETOUR" sur la télécommande ou le panneau de contrôle. Le menu OSD disparaîtra et le projecteur enregistrera automatiquement les nouveaux paramètres. Remarque 1 : Certains des paramètres d'affichage à l'écran peuvent ne pas être disponibles. Reportez-vous à l'affichage d'écran actuel de votre projecteur. Remarque 2 : Les fonctions varient selon la définition du modèle. Menu principalSous-menuRéglagesCouleur HDR Mode AffichageCouleur Du MurLuminositéContrasteSaturationTeinteTemp. CouleurArrêtStandardArrêtSélectionnerQuitterEntrer15 Français Couleur HDR

• Arrêt: Désactive le signal de projection HDR automatiquement.

• Automatique: Active le signal de projection HDR automatiquement. Mode Affichage Il existe de nombreux préréglages usine optimisés pour toute une gamme de types d’images.

• Lumineux : Pour optimiser la luminosité.

• Standard : Pour un environnement commun.

• sRGB : espace colorimétrique RVB standard.

• Rec. 709: Rec. norme Espace de couleur 709.

• Film : Pour une lecture plus lumineuse des films/vidéos/photos.

• Cinéma sombre : Pour un contenu vidéo sombre.

• Jeux : Pour les jeux.

• Football: Pour les performances du football.

• ISF Jour* : Étalonne et optimise l'image projetée sur la base d’un environnement lumineux par un technicien certifié ISF.

• ISF Nuit* : Calibre et optimise l'image de projection sur la base d’un environnement sombre par un technicien certifié ISF.

• HDR: Pour le contenu HDR

• HLG: Pour le contenu HLG

• Utilisateur : Mémoriser les paramètres utilisateur. Couleur Du Mur Utilisez cette fonction pour choisir la couleur appropriée en fonction du mur. Il y a plusieurs choix possibles, dont le blanc, le jaune clair, le bleu clair, le rose et le vert foncé. Ceci compense la déviation de couleur due à la couleur du mur afin d’afficher l’image dans des tonalités correctes. Luminosité Règle la luminosité de l’image.

• Appuyez sur pour assombrir l’image.

• Appuyez sur pour éclaircir l’image. Contraste "Le paramètre "Contraste" permet de contrôler la différence entre les zones les plus claires et les plus sombres de l’image. Le réglage du contraste modifie la quantité de noir et de blanc dans l’image.

• Appuyez sur pour diminuer le contraste.

• Appuyez sur pour augmenter le contraste. Saturation Règle une image vidéo depuis le noir et blanc jusqu’à des couleurs pleinement saturées.

• Appuyez sur pour diminuer la quantité de couleurs sur l'image.

• Appuyez sur pour augmenter la quantité de couleurs sur l'image. Teinte Règle la balance des couleurs du rouge et du vert.

• Appuyez sur pour diminuer la quantité du vert sur l’image.

• Appuyez sur pour augmenter la quantité du rouge sur l'image.16 Français Remarque 1 : Les fonctions de "Saturation" et de "Teinte" ne sont pas prise en charge en mode ordinateur ou HDMI. Remarque 2 : Les fonctions varient selon la définition du modèle. Remarque 3 : "*" Touche de raccourci "Alimentation->plus->moins->plus- >plus" pour ouvrir le mode ISF. Temp. Couleur Mode Utilisez cette fonction pour choisir le mode CT1, CT2, CT3, Personnalisé. Gamma Influence la représentation des scènes sombres. Avec une valeur gamma plus élevée, une scène sombre paraîtra plus claire. Avancé Gestion ind. couleurs Ajuste le rouge, vert, bleu, cyan, jaune et magenta. Teinte ind. Règle la balance des couleurs du rouge et du vert. Saturation ind. Ajuste la couleur choisie à la couleur plus ou moins saturée. Gain ind. Règle le contraste de la couleur sélectionnée. Couleur brillante™ Produit un spectre de couleur à l’écran augmenté qui offre une saturation de couleur améliorée pour des images brillantes et vivantes. Quitter Retourne au menu précédent.17 Français IMAGE Projection

• Avant : Le paramètre d’usine par défaut.

• Arrière : Inverse l’image pour que vous puissiez projetez depuis derrière un écran translucide. Emplacement de projection

• Automatique : Ajuste automatiquement la position de projection de l’image.

• Ordinateur de bureau

• Plafond : Retourne l’image de haut en bas pour la projection montée au plafond. Rapport d'aspect Utilisez cette fonction pour choisir le format d’image souhaité.

• Automatique : Conserve le rapport largeur-hauteur original de l’image et maximise l’image pour qu’elle s’adapte aux pixels horizontaux ou verticaux initiaux.

• Plein écran : Redimensionne l’image pour remplir l’écran en largeur (3840 pixels) et en hauteur (2160 pixels).

• 4:3 : L’image sera mise à l’échelle pour s’adapter à l’écran et s’affichera au format 4:3.

• 16:9 : L’image sera mise à l’échelle pour s’adapter à la largeur de l’écran et à la hauteur réglée pour afficher l’image au format 16:9.

• LBX : Conserve les proportions du signal initial et zoome 1,333 fois. Netteté Règle la netteté de l’image.

• Appuyez sur pour diminuer la netteté.

• Appuyez sur pour augmenter la netteté. Trapèze Règle la distorsion de l’image provoquée par l’inclinaison de la projection. Trapèze auto

• Arrêt: Ajuste manuellement l’image verticalement.

• Marche: Ajuste automatiquement l’image verticalement. Trapèze H. Appuyez sur le bouton ou pour régler la distorsion d'image horizontalement et créer une image plus carrée. Trapèze V. Appuyez sur le bouton or pour régler la distorsion d'image verticalement et créer une image plus carrée.18 Français Correction 4 coins Pour régler manuellement la forme et la taille d'une image rectangulaire dont les côtés ne sont pas réguliers. Appuyez sur "MODE" à plusieurs reprises pour choisir le coin que vous souhaitez ajuster. Appuyez sur les quatre touches directionnelles de sélection pour ajuster la forme de l'image. <Remarque> La fonction n'est pas disponible lorsque Trapèze H./V. est ajusté. Déplacement image

• Déplacement image: Décale l'image projetée en appuyant sur

• Appuyez sur pour déplacer l'image vers la gauche.

• Appuyez sur pour déplacer l'image vers la droite. Position V. (Position verticale)

• Appuyez sur pour déplacer l'image vers le bas.

• Appuyez sur pour déplacer l’image vers le haut. Fréquence Le paramètre "Fréquence" permet de modifier le taux de rafraîchissement du projecteur pour qu’il corresponde à la fréquencede la carte graphique de votre ordinateur. Si vous constatez une barre verticale vacillante dans l’image projetée, utilisez cette fonction pour effectuer les réglages nécessaires. Suivi Synchronise la fréquence du signal du projecteur avec la carte graphique. Si l’image est instable ou vacillante, utilisez cette fonction pour corriger le problème. HDMI Plage chromatique HDMI Ajuste la gamme de couleurs des données de l’image HDMI et permet de corriger l’erreur d’affichage des couleurs.

• Automatique : Ajuste automatiquement en fonction des informations du lecteur.

Plage limitée : Traite l’image d’entrée comme étant des données à la gamme de couleurs limitée.

• Plage complète : Traite l’image d’entrée comme étant des données à la gamme de couleurs complète. Infos de balayage HDMI Ajuste le taux de surbalayage de l’image HDMI à l’écran.

• Automatique : Ajuste automatiquement en fonction des informations du lecteur.

• Sous-balayage : N’applique jamais de surbalayage sur l’image HDMI.

• Surbalayage : Applique toujours un surbalayage sur l’image HDMI. Faible décalage d'entrée Utilisez cette fonction pour que l'écran soit projeté de manière fluide et sans décalage. <Remarque> Lorsque le réglage est défini sur "Marche", la fonction 3D/ Rapport d'aspect/Trapèze/Position H./Position V./Infos de balayage HDMI/ Suivi sera réinitialisée à ses réglages d'usine par défaut.19 Français Remarque 1 : Les fonctions "Position H.", "Position V.", "Fréquence" et "Suivi" ne sont pas prise en charge en mode HDMI ni vidéo. Remarque 2 : Les fonctions "Plage chromatique HDMI" et "Infos de balayage HDMI" ne sont pas prise en charge en mode HDMI. Remarque 3 : Les fonctions varient selon la définition du modèle. Remarque 4 : La fonction 3D n'est prise en charge que pour 120 Hz. Réglages Remarque : Les fonctions varient selon la définition du modèle. 3D Mode 3D Sélectionnez "Marche" pour activer la fonction DLP 3D.

• Marche : Choisissez cet élément lorsque vous utilisez des lunettes DLP 3D, une carte graphique compatible avec 3D 120 Hz et un fichier au format HQFS ou un DVD avec le lecteur SW correspondant.

• Arrêt : Eteint le mode 3D. Inverser G/D 3D Si vous voyez une image masquée ou superposée lorsque vous portez des lunettes 3D DLP, vous pouvez utiliser la fonction "Marche" pour obtenir la meilleure séquence d’image gauche/droite pour voir une image correctement (pour DLP 3D). Sélect source Manuelle avec le menu source, Auto avec la Détection intelligente. HDMI CEC Par défaut, c’est "Arrêt". Choisissez "Marche" pour activer la fonction HDMI CEC. Informations Afficher à l'écran les informations sur le projecteur : Nom modèl, Src entr, Type de signal, Mode Affichage, N° série, Vers log et Code QR. Scannez avec un téléphone portable le code QR qui vous amènera au portail du projecteur Acer. Réinitialiser Réinitialiser l’OSD : Appuyez sur le bouton "ENTRER" et choisissez "Oui" pour rétablir les paramètres de tous les menus aux réglages d’usine. Réinitialiser SMART : Appuyez sur le bouton "ENTER" et choisissez "Oui" pour réinitialiser la source SMART.20 Français Gestion Remarque : Les fonctions varient selon la définition du modèle. Mode Lampe Normal: Mode de consommation d'énergie normale Eco.: Diminue l’éclairage de la lampe du projecteur, ce qui réduit la consommation d'énergie. Dynamic: Optimise automatiquement l’affichage des parties noires pour les afficher avec des détails incroyables. Haute Altitude Choisissez "Marche" tpour activer le mode Haute altitude. Fait fonctionner les ventilateurs à pleine vitesse et en continu de façon à refroidir de façon adéquate le projecteur. Arrêt auto (Minutes) Le projecteur s’éteindra automatiquement lorsque aucune entrée de signal n’est détectée après le délai prédéfini. (15 minutes par défaut) Temps d'affge. du menu (Sec.) Choisissez la durée d'affichage du menu OSD. (15 secondes par défaut). Sélectionnez "Manuel" pour désactiver le menu principal/ le menu direct à une touche manuellement par l'utilisateur. Mise sous tension auto Démarrage auto Choisissez "Marche" pour mettre le projecteur sous tension lorsque le cordon secteur est branché. Mise sous tension HDMI Choisissez "Marche" pour mettre le projecteur sous tension en cas de branchement à l'alimentation HDMI. Mise sous tension VGA Choisissez "Marche" pour mettre le projecteur sous tension en cas de branchement à l'alimentation VGA. Mode d'aliment (Veille)

• Actif: Active le support de mise sous tension du projecteur via la source intelligente.

• Eco.: Désactive le support de mise sous tension du projecteur via la source intelligente. Informations lampe Heure Lampe Afficher la durée de fonctionnement écoulée (en heure) de la lampe. Lampe Rappel Activez cette fonction pour afficher un rappel qui vous demandera de changer la lampe 30 heures avant la fin de sa durée de vie estimée. Réinit de lampe Choisissez "Oui" et appuyez sur "ENTRER" pour mettre le compteur de la lampe sur 0 heure. Langue Choisissez le menu OSD multilingue. Utilisez la touche pour sélectionner votre langue de menu préférée.

• Appuyez "ENTRER" pour confirmer votre choix.21 Français Audio Remarque 1 : Les fonctions varient selon la définition du modèle. Remarque 2 : Le volume SPIDF ne peut pas être réglé. Volume

• Appuyez pour diminuer le volume.

• Appuyez pour augmenter le volume. Haut parleur interne

• Choisissez "Marche" pour activer le haut-parleur interne

• Choisissez "Arrêt" pour désactiver le haut-parleur interne Silence

• Choisissez "Marche" pour couper le son.

• Choisissez "Arrêt" pour rétablir le son.22 Français Appendices Guide de dépannage Si vous rencontrez des problèmes avec votre projecteur Acer, référez-vous au guide de dépannage suivant. Si des problèmes persistent, contactez votre revendeur local ou le centre de service. Problèmes d’Image et Solutions # Problème Solution 1 Aucune image n’apparaît à l’écran
• Effectuez la connexion comme décrit dans la section "Pour commencer".
• Assurez-vous qu’aucune des broches du connecteur n’est tordue ou cassée.
• Vérifiez si la lampe du projecteur a été correctement installée. Veuillez vous référer à la section "Remplacement de la lampe (pour le personnel d'entretien uniquement)".
• Assurez-vous d’avoir retiré le protège-objectif et que le projecteur est allumé.2 Image affichée partiellement, en défilement ou incorrecte (Pour PC (Windows 2000/XP/Vista/Windows 7/Windows 8))
• Pour une image affichée incorrectement :

• Allez sur le "Poste de Travail", ouvrez le "Panneau de configuration" puis doublecliquez sur l’icône "Affichage".
• Sélectionnez l’onglet "Paramètres".

• Vérifiez que le réglage de la résolution de votre écran est inférieur ou égal à WUXGA-RB (1920 x 1200).
• Cliquez sur le bouton "Propriétés Avancées". Si le problème persiste, changez l’affichage du moniteur utilisé actuellement et suivez les étapes ci-dessous :
• Vérifiez que le réglage de la résolution est inférieur ou égal à WUXGA-RB (1920 x 1200).
• Cliquez sur le bouton "Changer" sous l’onglet "Moniteur".
• Cliquez sur "Afficher tous les périphériques". Ensuite sélectionnez "Types de moniteur standard" sous la boîte SP puis choisissez le mode de résolution dont vous avez besoin sous "Modèles".
• Vérifiez que le réglage de la résolution de l’écran du moniteur est inférieur ou égal à WUXGA-RB (1920 x 1200).23 Français 3 Image affichée partiellement, en défilement ou incorrecte (pour ordinateurs portables)

• Pour une image affichée incorrectement :

• Suivez les étapes du point 2 (ci-dessus) pour régler la résolution de votre ordinateur.

• Appuyez sur les paramètres de bascule de la sortie. Exemple : [Fn]+[F4], Compaq [Fn]+[F4], Dell [Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5]

• Si vous avez des difficultés pour changer les résolutions ou si votre moniteur se bloque, redémarrez tout l’équipement, y compris le projecteur. 4 L’écran de l’ordinateur portable n’affiche pas de présentation

• Si vous utilisez un ordinateur portable fonctionnant sous Microsoft

: Certains ordinateurs portables peuvent désactiver leurs propres écrans lorsqu’un second appareil d’affichage est utilisé. Chaque machine se réactive d’une façon différente. Référez-vous au manuel de votre ordinateur pour des informations détaillées.

• Si vous utilisez un ordinateur portable fonctionnant sous Apple

: Dans l’onglet Préférences du Système, ouvrez Affichage et réglez Miroir Vidéo sur "Marche". 5 L’image est instable ou vacillante

• Réglez le paramètre "Suivi" pour fixer le problème. Référez-vous à la section "IMAGE" pour plus d’informations.

• Changez les paramètres de la profondeur des couleurs de l’affichage sur votre ordinateur. 6 L’image présente une barre verticale vacillante

• Utilisez "Fréquence" pour effectuer le réglage. Référez-vous à la section "IMAGE" pour plus d’informations.

• Vérifiez et reconfigurez le mode d’affichage de votre carte graphique pour la rendre compatible avec le projecteur. 7 L'image est floue

• Assurez-vous d'avoir retiré le protège-objectif.

• Réglez la bague de réglage de la focale sur l’objectif du projecteur.

• Assurez-vous que l’écran de projection se trouve à la bonne distance du projecteur. Référez-vous à la section "Comment obtenir une taille d’image préférée en réglant la distance et le zoom" pour plus d’informations. 8 L’image est étirée lors de l’affichage d’un DVD au format "écran large" Lorsque vous regardez un DVD d’encodage anamorphosé ou au format 16:9, vous devez régler les paramètres cidessous :

• Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l’OSD du projecteur.

• Si l’image est toujours étirée, vous devez également régler le rapport d’aspect. Réglez le format d’affichage pour un rapport d’aspect 16:9 (large) sur votre lecteur DVD.

• Si vous regardez un DVD au format Boîte aux lettres (Letterbox ou LBX), veuillez changer le format pour Letterbox (LBX) dans l’OSD du projecteur.24 Français 9 L'image est trop petite ou trop grande

• Réglez la bague de zoom sur le projecteur.

• Rapprochez ou éloignez le projecteur de l’écran.

• Appuyez sur "MENU" sur la télécommande. Allez dans "IMAGE --> Rapport d'aspect" et essayez différents réglages ou appuyez sur "RATIO" sur la télécommande pour régler directement. 10 Les bords de l’image sont inclinés

• Si possible, repositionnez le projecteur de manière à ce qu’il soit centré par rapport à l’écran.

• Appuyez sur le bouton "Trapèze / " sur la télécommande jusqu’à ce que les côtés soient verticaux. 11 L'image est renversée

• Sélectionnez "IMAGE --> Mode de projection" dans l’OSD et réglez la direction de projection. 12 LAN/WiFi, Affichage USB la source d'affichage indique Aucun signal

• Éteignez le projecteur et rallumez-le. 13 L'image se plante lors de l'affichage d'une photo ou d'un document dans Média.

• Éteignez le projecteur et rallumez-le.25 Français Messages OSD # Condition Rappel de Lampe 1 Message

• Panne ventilateur – le ventilateur du système ne fonctionne pas.

• Surchauffe projecteur – le projecteur a dépassé sa température de fonctionnement recommandée et doit refroidir avant d’être réutilisé. Veuillez faire attention au message suivant. Veuillez également vérifier que les filtres à poussière soient installés. Si le filtre à poussière est bouché, veuillez le nettoyer.

• Changer la lampe – la lampe a presque atteint sa durée de vie limite. Préparez-vous à la changer bientôt. Avertissement FAN verrouillé Le projecteur s'arrêtera automatiquement Merci de contater le Service Après Vente. Avertissement

TEMPERATURE TROP IMPORTANTE

Veuillez:1. Vérifiez que les aérations ne soient pas obstruées.2. Vérifiez que la température extérieure est inférieure à 45°C. Si le problème persiste malgré les vérifications ci-desus. Merci de contater le Service Après Vente. Avertissement Alerte lampe Durée de vie de la lampe expirée.26 Français Problèmes avec le Projecteur # Condition Solution 1 Le projecteur arrête de répondre aux commandes.

• Si possible, éteignez le projecteur puis débranchez le cordon d’alimentation et attendez au moins 30 secondes avant de reconnecter l’alimentation. 2 La lampe grille ou émet un claquement

• Quand la lampe atteint la fin de sa durée de vie, elle grillera, éventuellement avec un fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le module de lampe n’est pas remplacé. Pour remplacer la lampe, suivez les procédures qui figurent dans la section "Remplacement de la lampe (pour le personnel d'entretien uniquement)". 3 Wifi ou Bluetooth ne peuvent pas être détectés normalement.

• Branchez à nouveau le dongle wifi et rallumez le projecteur.27 Français Tableau de Définition des DELs & Alertes Messages des DELs Message DEL de la lampe DEL de la température DEL d’alimentation Rouge Rouge Rouge Bleu Veille -- -- MARCHE -- Bouton Marche/Arrêt sur Marche

Nouvelle tentative de la lampe -- -- -- Clignotement rapide Arrêt (en cours de refroidissement) -- -- Clignotement rapide

Bouton Alimentation ÉTEINT (Refroidissement terminé ; en mode Veille)

Erreur (panne thermique) -- MARCHE -- MARCHE Erreur (verrouillage du ventilateur) -- Clignotement rapide -- MARCHE Erreur (panne de la lampe) MARCHE -- -- MARCHE Erreur (panne de la roue de couleur) Clignotement rapide

Français Remplacement de la lampe (pour le personnel d'entretien uniquement) Le projecteur détectera automatiquement la durée de vie de la lampe. Le message d'avertissement "Alerte lampe ! Durée de vie de la lampe expirée." vous apparait. Quand vous voyez ce message, remplacez la lampe dès que possible. Assurez-vous que le projecteur a refroidi pendant au moins 45 minutes avant de changer la lampe.

Avertissement : Le compartiment de la lampe est chaud ! Laissez-

le refroidir avant de changer la lampe.

Avertissement : Pour réduire le risque de blessures corporelles, ne

pas faire tomber le module de la lampe et ne pas toucher l’ampoule de la lampe. L’ampoule risque de se briser et provoquer des blessures si elle tombe.

Avertissement : N'essayez pas de remplacer la lampe vous-même.

Prenez contact avec un technicien d'entretien qualifié pour un remplacement.29 Français Installation au plafond Si vous souhaitez installer le projecteur avec une fixation au plafond, veuillez vous référer aux étapes ci-dessous : 1 Percez quatre trous dans une partie du plafond solide, structurelle, et fixez la base de montage au plafond sur le plafond. 2 Choisissez la combinaison de longueur en fonction de l'environnement réel. (Le CM-01S ne comprend pas les types 2 et 3.) Type 1 Type 2 Type 330 Français 3 Type 1 : Pour la taille standard, utilisez trois vis de support pour monter le projecteur sur le crochet de support au plafond. Types 2 et 3 : De façon alternative, pour la plus grande taille, utilisez les extensions coulissantes pour plus de supports. Remarque : Il est conseillé de garder un espace suffisant entre le support et le projecteur afin de permettre une bonne dissipation de la chaleur. 4 Connectez le connecteur de la partie principale au crochet du projecteur (illustration 1), puis vissez les quatre vis (illustration 2). Type 1 : Type 2 : Type 3 : Illustration 1 Illustration 231 Français 5 Réglez l’angle et le positionnement s’il le faut. Vis de Type B Type de Rondelle Diamètre (mm) Longueur (mm) Grand Petit 425VV 360° 55,00mm 55,00mm313,50mm8,00mm107,00mm113,68mm100,18mm48,19mm254,10mm169,80mm82,30mm255,25mm SPÉC. VIS M4 x 25 mm32 Français Spécifications Les spécifications données ci-dessous sont sujettes à modifications sans avis préalable. En ce qui concerne les spécifications finales, veuillez vous référer aux spécifications de vente annoncées par Acer. Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable. Remarque 2 : * Les fonctions varient selon la définition du modèle. Système de projection DLP

Compatibilités Ordinateur PC IBM et compatibles, Apple Macintosh, iMac et normes VESA : SXGA, XGA, VGA, SVGA, SXGA+,

WXGA, WXGA+, WSXGA +

Compatibilité vidéo NTSC (3.58/4.43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/ K/K1/L), HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i) Couleurs d’affichage 1,07 milliard de couleurs Fréquence du balayage horizontal 15 - 100 kHz Fréquence du balayage de rafraîchissement vertical

Zoom numérique 0,8x ~ 2,0x Source d’alimentation Alimentation d’entrée CA 100 ~ 240 V, commutable automatiquement Température de fonctionnement 0ºC à 40ºC (32ºF à 104ºF) Contenu du paquet standard

• Cordon d’alimentation secteur x1

• Piles AAA x2 (pour la télécommande) (en option)

• Guide de mise en route (Projecteur) x1

Remarque 1 : La conception et les spécifications sont sujettes à modifications sans avis préalable. Remarque 2 : * Les fonctions varient selon la définition du modèle. H6800/E8600/HE-4K10/GM820/VH-720/H6800BD+/H6800ABD/H6800BD/ H6800a/X6800/X6800a/H6801BDa/H6800BDa/D4K2002 Résolution Résolution 4K UHD

Français Modes de compatibilité A. Analogique VGA 1 Analogique VGA - Signal PC Modes Résolution Fréquence V. [Hz] Fréquence H. [KHz] VGA 640x480 60 31,5 640x480 72 37,9 640x480 75 37,5 640x480 85 43,3 640x480 120 61,9 SVGA 800x600 56 35,1 800x600 60 37,9 800x600 72 48,1 800x600 75 46,9 800x600 85 53,7 800x600 120 77,4 XGA 1024x768 60 48,4 1024x768 70 56,5 1024x768 75 60,0 1024x768 85 68,7 1024x768 120 99,0 SXGA 1152x864 70 63,8 1152x864 75 67,5 1152x864 85 77,1 1280x1024 60 64,0 1280x1024 72 77,0 1280x1024 75 80,0 1280x1024 85 91,1 QuadVGA 1280x960 60 60,0 1280x960 75 75,2 SXGA+ 1400x1050 60 65,3 UXGA 1600x1200 60 75,0 PowerBook G4 640x480 60 31,4 PowerBook G4 640x480 66,6 (67) 34,9 PowerBook G4 800x600 60 37,9 PowerBook G4 1024x768 60 48,4 PowerBook G4 1152x870 75 68,7 PowerBook G4 1280x960 75 75,0 i Mac DV (G3) 1024x768 75 60,035 Français 2 Analogique VGA - Fréquence large étendue 3 VGA Analogique - Signal composante B. Numérique HDMI 1 HDMI - PC Signal Modes Résolution Fréquence V. [Hz] Fréquence H. [KHz] WXGA 1280x768 60 47,8 1280x768 75 60,3 1280x768 85 68,6 1280x720 60 44,8 1280x720 120 92,9 1280x800 60 49,6 1280x800 119,909 101,6 1920x1200 60 74 1440x900 60 59,9 WSXGA+ 1680x1050 60 65,3 1920x1080 (1080P) 60 67,5 1366x768 60 47,7 WUXGA 1920x1200-RB 59,94 74,04 Modes Résolution Fréquence V. [Hz] Fréquence H. [KHz] 480i 720x480 (1440x480) 59,94 (29,97) 15,7 576i 720x576 (1440x576) 50 (25) 15,6 480p 720x480 59,94 31,5 576p 720x576 50 31,3 720p 1280x720 60 45,0 720p 1280x720 50 37,5 1080i 1920x1080 60 (30) 33,8 1080i 1920x1080 50 (25) 28,1 1080p 1920x1080 23,97/24 27,0 1080p 1920x1080 60 67,5 1080p 1920x1080 50 56,3 Modes Résolution Fréquence V. [Hz] Fréquence H. [KHz] VGA 640x480 60 31,5 640x480 72 37,9 640x480 75 37,5 640x480 85 43,336 Français 2 HDMI - Fréquence large étendue 640x480 120 61,9 SVGA 800x600 56 35,1 800x600 60 37,9 800x600 72 48,1 800x600 75 46,9 800x600 85 53,7 800x600 120 77,4 XGA 1024x768 60 48,4 1024x768 70 56,5 1024x768 75 60,0 1024x768 85 68,7 1024x768 120 99,0 SXGA 1152x864 70 63,8 1152x864 75 67,5 1152x864 85 77,1 1280x1024 60 64,0 1280x1024 72 77,0 1280x1024 75 80,0 1280x1024 85 91,1 QuadVGA 1280x960 60 60,0 1280x960 75 75,2 SXGA+ 1400x1050 60 65,3 UXGA 1600x1200 60 75,0 PowerBook G4 640x480 60 31,4 PowerBook G4 640x480 66,6 (67) 34,9 PowerBook G4 800x600 60 37,9 PowerBook G4 1024x768 60 48,4 PowerBook G4 1152x870 75 68,7 PowerBook G4 1280x960 75 75,0 i Mac DV (G3) 1024x768 75 60,0 Modes Résolution Fréquence V. [Hz] Fréquence H. [KHz] WXGA 1280x768 60 47,8 1280x768 75 60,3 1280x768 85 68,6 1280x720 60 44,8 1280x720 120 92,9 1280x800 60 49,6 1280x800-RB 119,909 101,6 1440x900 60 59,9 1920x1200 60 74 WSXGA+ 1680x1050 60 65,337 Français 3 HDMI - Signal Vidéo 4 HDMI - 1.4a Fréquence 3D 1920x1080 (1080P) 60 67,5 1920x1080 (1080P) 50 56,3 1366x768 60 47,7 WUXGA 1920x1200-RB 59,94 74,04 Modes Résolution Fréquence V. [Hz] Fréquence H. [KHz] 480i 720x480 (1440x480) 59,94 (29,97) 15,7 576i 720x576 (1440x576) 50 (25) 15,6 480p 720x480 59,94 31,5 576p 720x576 50 31,3 720p 1280x720 60 45,0 720p 1280x720 50 37,5 1080i 1920x1080 60 (30) 33,8 1080i 1920x1080 50 (25) 28,1 1080p 1920x1080 23,97/24 27,0 1080p 1920x1080 25 28,1 1080p 1920x1080 29,97/30 33,8 1080p 1920x1080 60 67,5 1080p 1920x1080 50 56,3 1080p 1920x1200-RB 59,94 74,04 4K 3840x2160 60 135 3840x2160 24 54 3840x2160 25 56,25 3840x2160 30 67,5 3840x2160 50 112,5 4096x2160 60 140 4096x2160 24 60 4096x2160 25 61,5 4096x2160 30 75,5 4096x2160 50 119 Modes Résolution Fréquence V. [Hz] Fréquence H. [KHz] 720p (Séquentiel) 1280 x 720 50 37,5 720p (Séquentiel) 1280 x 720 60 45,0 1080p (Séquentiel) 1920 x1080 24 27,038 Français Remarque 1 : Les fonctions varient selon la définition du modèle. Remarque 2 : MHL 1080p 3D 24p séquentiel non pris en charge. 720p (Séquentiel) 1280 x 720 50 37,5 720p (Séquentiel) 1280 x 720 60 45,0 1080i (Haut et Bas) 1920 x1080 50 (25) 28,1 1080i (Haut et Bas) 1920 x1080 60 (30) 33,8 1080p (Haut et Bas) 1920 x1080 24 27,0 1080p (Haut et Bas) 1920 x1080 50 56,3 1080p (Haut et Bas) 1920 x1080 60 67,5 720p (Côte à côte (Moitié)) 1280 x 720 60 45,0 1080i (Côte à côte (Moitié)) 1920 x1080 50 (25) 28,1 1080i (Côte à côte (Moitié)) 1920 x1080 60 (30) 33,8 1080p (Côte à côte (Moitié)) 1920 x1080 50 56,3 1080p (Côte à côte (Moitié)) 1920 x1080 60 67,5 Limites de plage de source graphique du moniteur Fréquence de balayage horizontal : 15k-100kHz Taux de balayage vertical : 24-120 Hz Taux max. pixel : Analogique : 165MHz Numérique : 165MHz39 Français Avis concernant les Réglementations et la Sécurité Avis FCC Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l’Article 15 des Règlements FCC. Ces limites garantissent une protection suffisante contre les interférences dangereuses liées à l’utilisation de l’équipement dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l’énergie fréquence radio et, s’il n’est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio. Cependant, il n’y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l’appareil, l’utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’appareil et le récepteur.

• Connecter l’appareil sur un circuit différent de celui sur lequel le récepteur est branché.

• Consulter le revendeur ou un technicien radio/télévision expérimenté pour l’aide. Avis : Câbles blindés Toutes les connexions avec d’autres appareils informatiques doivent être effectuées à l’aide de câbles blindés pour rester conforme aux règlements FCC. Avis : Périphériques Seuls les périphériques (appareils d’entrée/sortie, ports, imprimantes, etc.) approuvés conformes aux limites de la Classe B peuvent être connectés à cet équipement. L’utilisation des périphériques non conformes peut provoquer des interférences pour la réception de la télévision ou de la radio. Mise en garde Les changements ou modifications non expressément approuvés par le fabricant peuvent invalider l’autorité de l’utilisateur, laquelle est accordée par la Commission Fédérales des Communications, à utiliser cet appareil. Conditions de Fonctionnement Cet appareil est conforme à l’article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d’interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable. Avis : Canadian users This Class B digital apparatus complies with Canadian ICES-003.40 Français Français Remarque à l’intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Compatible avec la certification réglementaire russe/ukrainienne Avis de réglementation sur les appareils radio Remarque : Les informations de réglementation ci-dessous concernent uniquement les modèles avec LAN sans-fil et/ou Bluetooth. Général Ce produit est conforme aux normes concernant la fréquence radio et la sécurité de tous les pays ou régions dans lesquels il a été approuvé pour l’utilisation sans-fil. En fonction des configurations, ce produit peut ou peut ne pas contenir les périphériques fréquence radio sans-fil (par exemple LAN sans-fil et/ou modules Bluetooth). Canada — Appareils de communication radio à basse consommation électrique sans licence (RSS-247) a Informations générales Son fonctionnement est sujet aux deux conditions suivantes :

1. Cet appareil ne doit pas provoquer d’interférences néfastes, et

2. Cet appareil doit accepter toutes les interférences reçues, y compris

celles pouvant provoquer un fonctionnement indésirable. b Operation dans la bande 2,4 GHz Pour éviter des interférences radio avec un service sous licence, cet appareil doit être utilisé à l’intérieur et son installation à l’extérieur est sujette à concession de licence. Listes des pays concernés Cet appareil doit être utilisé strictement en accord avec les règlements et les contraintes du pays dans lequel vous l’utilisez. Pour plus d’informations, veuillez contacter un bureau local dans le pays où vous utilisez l’appareil. Veuillez consulter http://ec.europa.eu/enterprise/ rtte/implem.htm pour la dernière liste des pays.
