RWM20 - Détecteur de fumée REV - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détecteur de fumée optique, alimentation par batterie, autonomie de plusieurs années.
Utilisation	Installation dans les zones résidentielles, bureaux et espaces publics pour une détection précoce des incendies.
Maintenance et réparation	Vérification régulière du bon fonctionnement, remplacement de la batterie selon les recommandations du fabricant.
Sécurité	Conforme aux normes de sécurité en vigueur, alarme sonore puissante en cas de détection de fumée.
Informations générales	Produit léger et compact, facile à installer, indicateur de niveau de batterie.

FOIRE AUX QUESTIONS - RWM20 REV

Comment puis-je tester le fonctionnement de mon détecteur de fumée REV RWM20 ?

Appuyez sur le bouton de test situé sur le détecteur de fumée. Si le détecteur émet un bip, cela signifie qu'il fonctionne correctement.

Que faire si mon détecteur de fumée émet des bips intermittents ?

Cela indique généralement que la pile est faible. Remplacez la pile par une nouvelle pile 9V et testez à nouveau l'appareil.

Mon détecteur de fumée ne s'active pas, que dois-je vérifier ?

Vérifiez que l'appareil est correctement alimenté et que la pile est installée correctement. Assurez-vous également que l'appareil n'est pas en mode test.

Comment puis-je nettoyer mon détecteur de fumée REV RWM20 ?

Utilisez un aspirateur ou un chiffon doux pour enlever la poussière et les débris de la grille du détecteur. Ne jamais utiliser de produits chimiques.

À quelle fréquence dois-je remplacer mon détecteur de fumée ?

Il est recommandé de remplacer votre détecteur de fumée tous les 10 ans pour garantir son efficacité.

Que faire si le détecteur de fumée se déclenche sans raison apparente ?

Vérifiez s'il y a des sources de fumée ou de chaleur à proximité. Si le problème persiste, nettoyez le détecteur et vérifiez son emplacement.

Le REV RWM20 est-il sensible à l'humidité ?

Oui, il est préférable de ne pas installer le détecteur dans des zones très humides, comme les salles de bains, car cela peut entraîner des fausses alarmes.

Comment puis-je installer le détecteur de fumée REV RWM20 ?

Fixez le support de montage au plafond ou au mur, puis clipsez le détecteur en place. Assurez-vous qu'il est installé à au moins 30 cm des murs.

Puis-je utiliser le REV RWM20 dans une cuisine ?

Il est recommandé de ne pas installer de détecteur de fumée à proximité immédiate de la cuisine pour éviter les fausses alarmes causées par la cuisson.

Comment savoir si mon détecteur de fumée a besoin d'être remplacé ?

Si le voyant clignote en rouge ou si le détecteur émet des bips réguliers, cela peut indiquer qu'il est temps de le remplacer.

MODE D'EMPLOI RWM20 REV

FR Une version multilingue de ce manuel vous trouverez sous www.rev.de. Alternativement, vous pouvez suivre le code QR adjacent.

Merci d'avoir fait l'acquisition de ce mini détecteur de fumée. Veuillez lire attentivement et respecter les instructions d'utilisation et de montage.

• Veuillez remettre ce mode d'emploi à la personne/la société en charge de l'installation de ce détecteur de fumée.
• Ce mini détecteur de fumée peut également être utilisé dans des camping-cars, bateaux, etc.
• Détecteur de fumée domestique dans le cadre d'une utilisation privée.

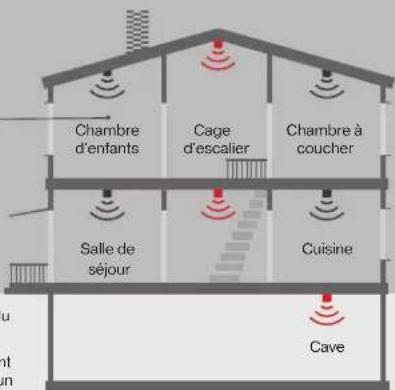

1. MONTAGE DU DÉTECTEUR DE FUMÉE

- Un détecteur de fumée est nécessaire pour une surface de 60m^2 par étage.

Installez un détecteur de fumée dans chaque chambre à coucher et dans tous les couloirs.

Le détecteur de fumée doit être placé au centre de la pièce.

Installez un détecteur de fumée dans chaque d'escalier au plafond du dernier étage.

50cm 50cm

Chambre d'enfants Cage d'escalier Chambre à coucher Salle de séjour Cuisine Cave

Attention ✗ Les lieux de montage incorrects diminuent l'efficacité du détecteur de fumée.
√ Installez le détecteur de fumée au plafond en respectant une distance d'au moins 50cm par rapport au mur ou un coin.
Lieux de montage obligatoires Lieux de montage recommandés

FACTEURS PERTURBANTS

Coins et murs : Installez le détecteur de fumée à au moins 50cm des coins ou murs.

Vapeurs : Évitez le montage à proximité immédiate de lieux sujets à la formation de vapeurs, ceci afin d'éviter les déclenchements intempestifs (p. ex. vapeurs de cuisson, douche)

Ventilateurs/Installations de ventilation : Évitez le montage à proximité immédiate d'installations de ventilation. Celles-ci pourraient gêner l'infiltration de la fumée dans la chambre de détection du détecteur et ainsi en altérer son bon fonctionnement. La vitesse maximale de l'air sur le lieu de montage doit être de 1,5m/s.

Angles morts sans mouvement d'air :

Évitez d'installer le détecteur de fumée sur des inclinaisons de toit. Une distance minimale de 10cm par rapport au faîte du toit doit être respectée.

Luminaires : N'installez pas le détecteur de fumée à proximité immédiate de luminaires (distance minimale de 30cm).

2. PRINCIPE ET TEST DE FONCTIONMNEMENT

Alarme : Le voyant témoin de contrôle rouge clignote toutes les 344 secondes (5:44 minutes) en mode d'attente. Dès que le détecteur décèle de la fumée, il passe en mode d'alarme. Un signal d'alarme retentit et le voyant témoin de contrôle rouge clignote en continu.

Test de fonctionnement : La surface inférieure constitue la touche du test de fonctionnement. Dès que celle-ci est maintenue pressée pendant plus d'une seconde, le signal d'alarme est déclenché et le voyant LED clignote en permanence. Dès que la touche de test est relâchée, le signal d'alarme s'arrête quelques secondes plus tard et le détecteur de fumée passe en état de « Mise à l'arrêt de signal d'alarme ».

Mise à l'arrêt de signal d'alarme/Mode muet : Lorsque l'appareil émet le signal d'alarme, ce signal peut être coupé en pressant à la main la touche de test pendant une seconde. La mise à l'arrêt se réinitialise d'elle-même après 9 minutes et est représentée par le clignotement du voyant LED toutes les 10 secondes. Cependant, dès qu'une quantité critique de fumée est de nouveau détectée ou que la touche de test est pressée pendant plus de 1 seconde, le signal d'alarme retentit à nouveau.

Mode d'erreur : Un dysfonctionnement est signalé dès que le détecteur de fumée émet un court signal sonore trois fois toutes les 43 secondes. Éliminez les restes de poussières de la surface à l'aide d'un chiffon sec et ne peluchant pas. Si le mode d'erreur est toujours indiqué, le détecteur de fumée n'est plus en état de fonctionner et doit être remplacé.

Avertissement de pile : Si la pile a atteint sa limite de vie, un court signal sonore retentit toutes les 43 secondes. L'avertissement de pile peut être désactivé pendant 8 heures en pressant le bouton de test durant trois secondes. Remplacez sans attendre le détecteur de fumée si l'avertissement de pile a été indiqué plus de quatre fois.

Mémoire d'alarme : Une mémoire d'alarme est sauvegardée pendant 24 heures et indiquée par trois clignotements du voyant LED vert.

Indication de fin de vie : Après une durée de fonctionnement de 10 ans, le détecteur de fumée passe en mode d'erreur et doit être impérativement remplacé.

3. MAINTENANCE

Pile : L'appareil contient une pile au lithium 3V. La durée de vie est d'env. 10 ans et la pile ne peut pas être remplacée. Le détecteur de fumée dans sa totalité doit être remplacé dès que la pile est épuisée.

Avertissement : Les piles au lithium peuvent exploser ou causer des incendies si elles sont manipulées de manière non conforme.

Nettoyage : Retirez l'appareil de la plaque de montage et nettoyez régulièrement la surface à l'aide d'un chiffon sec et ne peluchant pas. Nettoyez à l'aspirateur toutes les ouvertures visibles (cycle recommandé : tous les 3 mois) Effectuez un test de fonctionnement après nettoyage et montage.

Ne pas peindre et ne rien coller sur le détecteur de fumée afin d'éviter de perturber le bon fonctionnement.

4. CARACTÉRISTIQUES TECHNIQUES

Type : RWM-20

Principe : Détection de fumée photoélectrique

Tension : Pile au lithium 3V

Consommation de courant au repos : < 3μA

Consommation de courant en cas d'alarme : < 200mA

Température ambiante : 0 - 45°C

Niveau sonore : 85dB à une distance de 3m

Dimensions : 42,5 × ∅ 50,8mm

Poids : 54g

Humidité maximale de l'air : 93%

Référence de la norme : EN 14604:2005/AC:2008

5. APERÇU DES COMPOSANTS

FR

1 Touche de test

2 Voyant témoin, LED rouge/vert

3 Vis

4 Chevilles

5 Plaque de montage

6 Aide au montage

7 Patin adhésif

1) Retirez la plaque de montage en la tournant dans le sans anti-horaire.

2) Marquez la position souhaitée des trous de perçage. Lors du perçage, veillez à ne pas détériorer de lignes etc. et choisissez selon la structure du matériau de plafond des vis et des chevilles appropriées.

3) Fixez la plaque de montage. Pressez le détecteur de fumée dans le rail de guidage de la plaque de montage et tournez l'appareil dans le sens horaire jusqu'à entendre un « clic ».

1 Test

4) Testez le détecteur de fumée après installation. Effectuez en outre des tests de fonctionnement hebdomadaires.

Conformément aux prescriptions européennes, les appareils électriques et électroniques ne doivent pas être mis au rebut avec les déchets non triés. Le symbole en forme de poubelle sur roues indique la nécessité d'une collecte des déchets différenciée. Participez vous-aussi à la protection de l'environnement et déposez votre appareil hors d'usage dans les points de collecte différenciée prévus à cet effet. DIRECTIVE 2012/19/UE DU PARLEMENT EUROPÉEN ET DU CONSEIL datée du 4 juillet 2012 concernant les appareils usagés électriques et électroniques.

8. CONSIGNE D'ÉLIMINATION DES PILES

Les piles et accumulateurs en doivent pas être mis au rebut avec les déchets domestiques. Les consommateurs ont l'obligation légale de déposer tous les p accumulateurs soit dans un point de collecte de leur ville ou de leur quartier, soit chez un distributeur et ce, que ces déchets contiennent des substances toxiques ou non, afin d'en permettre l'élimination dans le respect de l'environnement. Les piles et accumulateurs ne doivent être remis qu'en état déchargé.

REV Ritter GmbH

Frankenstr. 1-4

D-63776 Mömbris

Service téléphonique : [phone]

Fax: [phone]

E-Mail : [e-mail]

www.rev.de
