ESW 7030 - Chauffe plat MIELE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Tiroir chauffant
Capacité	Jusqu'à 20 assiettes
Température réglable	30 à 80 °C
Fonction maintien au chaud	Oui
Fonction réchauffage	Oui
Matériau de la surface	Inox
Dimensions (L x P x H)	60 x 55 x 14.8 cm
Poids	20 kg
Consommation énergétique	0.5 kWh
Système de sécurité	Protection contre la surchauffe
Nettoyage	Surface inox facile à nettoyer
Garantie	2 ans

FOIRE AUX QUESTIONS - ESW 7030 MIELE

Comment régler la température du tiroir chauffant MIELE ESW 7030 ?

Pour régler la température, utilisez le panneau de commande tactile situé à l'avant du tiroir. Sélectionnez la température souhaitée parmi les options disponibles.

Le tiroir chauffant MIELE ESW 7030 émet-il des bruits pendant le fonctionnement ?

Un léger bruit peut être entendu pendant le fonctionnement, notamment lors de la montée en température. Cela est normal et ne signifie pas qu'il y a un problème.

Comment nettoyer le tiroir chauffant MIELE ESW 7030 ?

Utilisez un chiffon doux et humide pour nettoyer l'intérieur et l'extérieur du tiroir. Évitez les produits abrasifs qui pourraient endommager la surface.

Quelle est la capacité maximale du tiroir chauffant MIELE ESW 7030 ?

Le tiroir chauffant MIELE ESW 7030 a une capacité maximale de 20 kg, ce qui permet de chauffer plusieurs plats simultanément.

Est-il possible d'utiliser le tiroir chauffant pour faire lever la pâte ?

Oui, le tiroir chauffant MIELE ESW 7030 est idéal pour faire lever la pâte grâce à sa fonction de maintien au chaud à une température douce.

Le tiroir chauffant MIELE ESW 7030 dispose-t-il d'une fonction de minuterie ?

Oui, le MIELE ESW 7030 est équipé d'une fonction de minuterie qui vous permet de régler le temps de chauffage selon vos besoins.

Que faire si le tiroir chauffant ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, consultez le manuel d'utilisation ou contactez le service client.

Le tiroir chauffant MIELE ESW 7030 peut-il être intégré dans une cuisine ?

Oui, le MIELE ESW 7030 est conçu pour être intégré dans une cuisine, offrant une installation harmonieuse avec d'autres appareils.

Comment résoudre un problème de surchauffe avec le tiroir chauffant ?

Assurez-vous que l'appareil n'est pas obstrué et qu'il y a suffisamment d'espace autour pour la circulation de l'air. Si le problème persiste, débranchez l'appareil et contactez le service après-vente.

MODE D'EMPLOI ESW 7030 MIELE

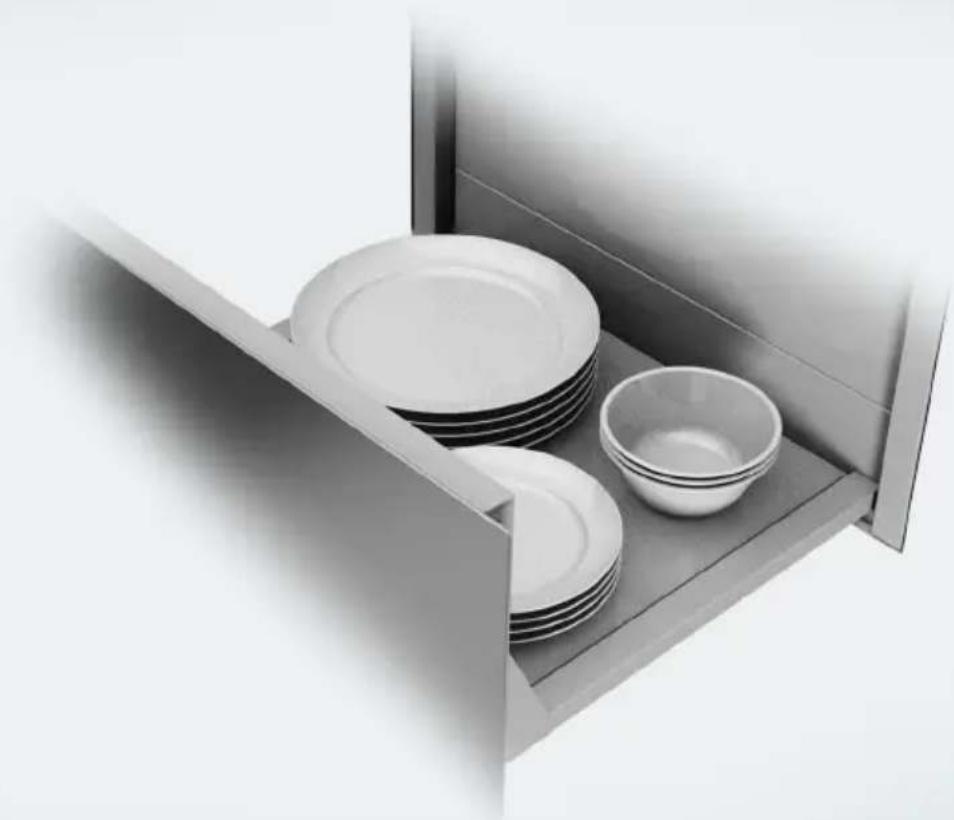

Mode d'emploi et instructions de montage Tiroir culinaire

Lisez impératifement ce mode d'emploi et les instructions de montage avant le montage - l'installation - la mise en service. Vous vous protégerez et évitez ainsi de déterminer vosuresmilriel.

Consignes de sécurité et mises en garde 4

Votrecombributiona la protection de I'environnement 10

Description de l'appareil 11

ESW 7010, ESW 7110 11

ESW 7020, ESW 7030, ESW 7120. 12

Éléments de commande et d'affichage 13

Accessoires fournis 14

Première mise en service 15

Nettoyer te tiroir pour la premiere fois 15

Chauffer le tiroir pour la première fois 15

Miele@home 16

Utilisation 19

Principe de commande 19

Utiliser MobileStart 20

Modes de cuisson 20

Durée 20

Réglages de la température 21

Maintien des plats au chaud 22

Chauffer la vaisselle 24

Temps de chauffage 24

Capacité 24

ESW 7010, ESW 7110 25

ESW7020,ESW7030,ESW7120 26

Cuisson à basse température 27

Autres possibités d'utilisation 32

Mise en reseau avec les apparciels encastrables Miele 33

Mode Shabbat 34

Nettoyage et entretien 35

En cas d'anomalie 37

Accessoires en option 39

Service après vente 40

Contact en cas d'anomalies 40

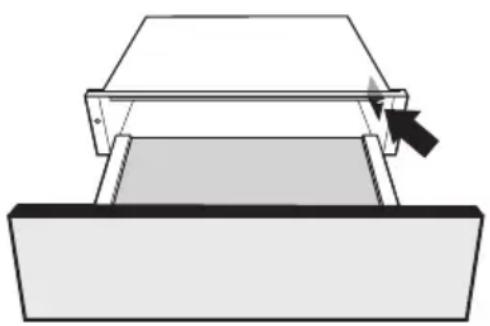

Plaque signalétique 40

Garantie 40

Installation 41

Consignes de sécurité pour le montage 41

Instructions d'encastrement 42

Dimensions d'encastrement ESW 7010, ESW 7110. 43

Appareil combiné pour niche d'une hauteur de 45 cm. 43
Appareil combiné pour niche d'une hauteur de 59 cm. 44
Vue latereale 45
Raccordements et aération 46

Dimensions d'encastrement ESW 7020, ESW 7120 47

Appareil combiné pour niche d'une hauteur de 45 cm. 47
Appareil combiné pour niche d'une hauteur de 59 cm. 48
Vue latereale 49
Raccordements et aération 50

Dimensions d'encastrement ESW 7030 51

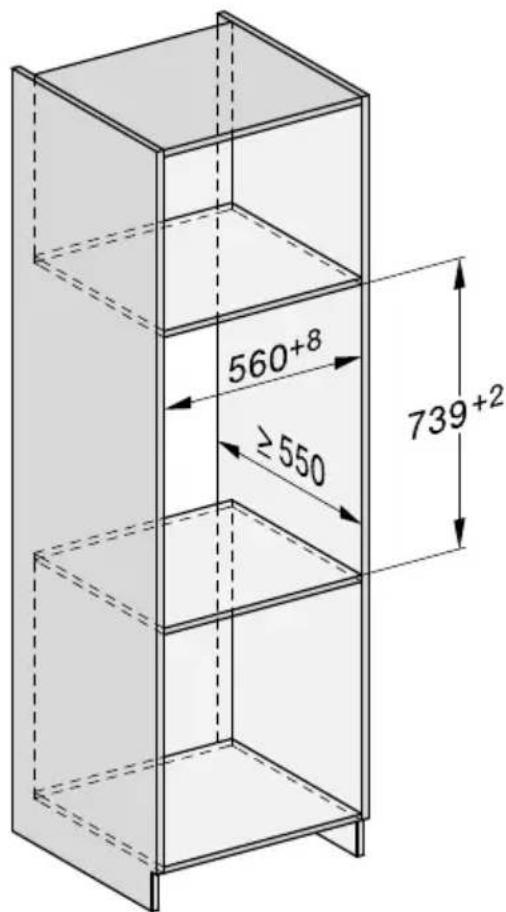

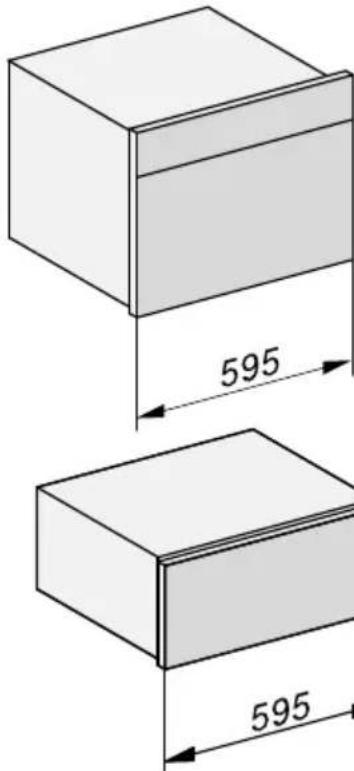

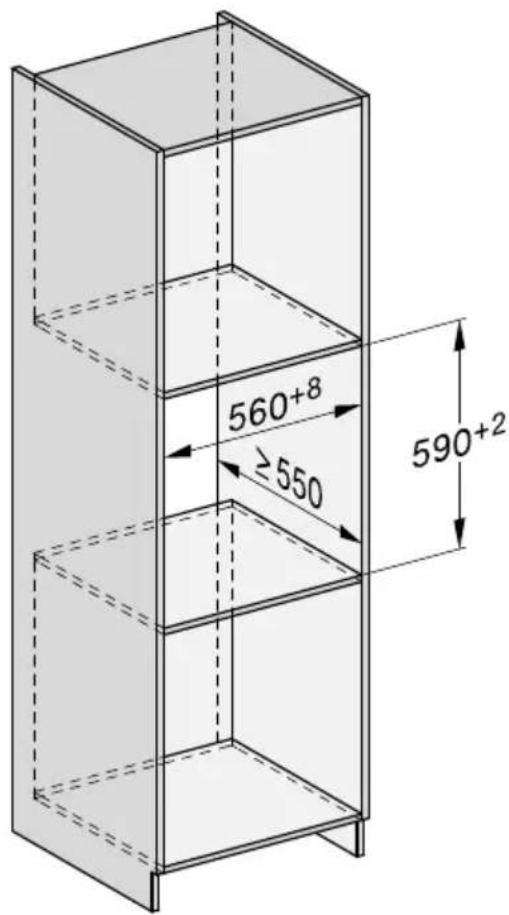

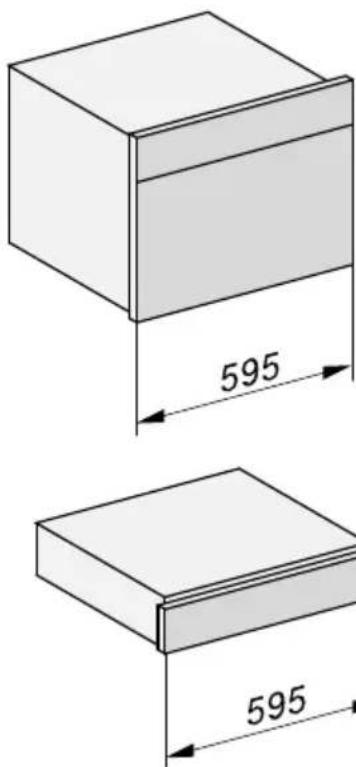

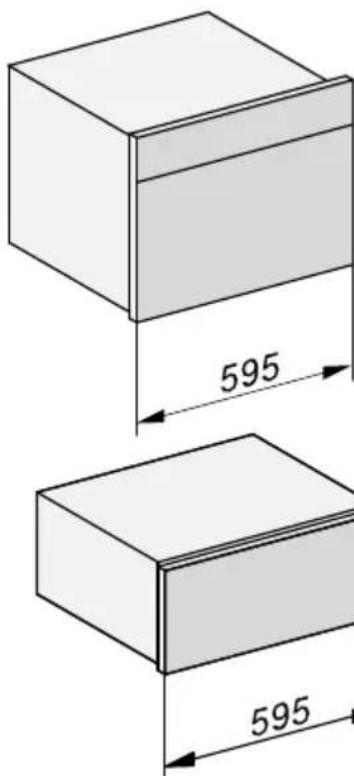

Appareil combiné pour niche d'une hauteur de 45 cm. 51

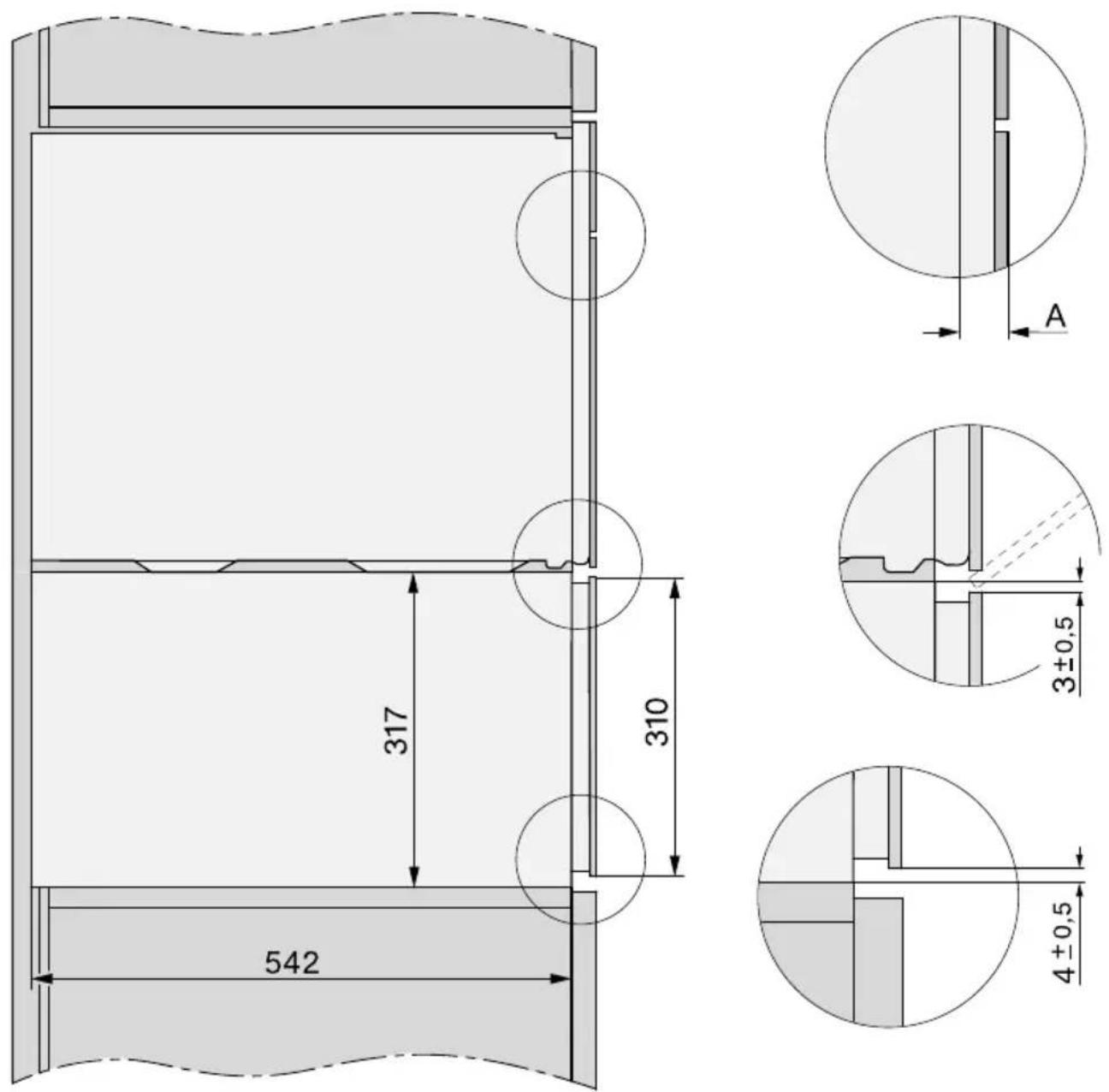

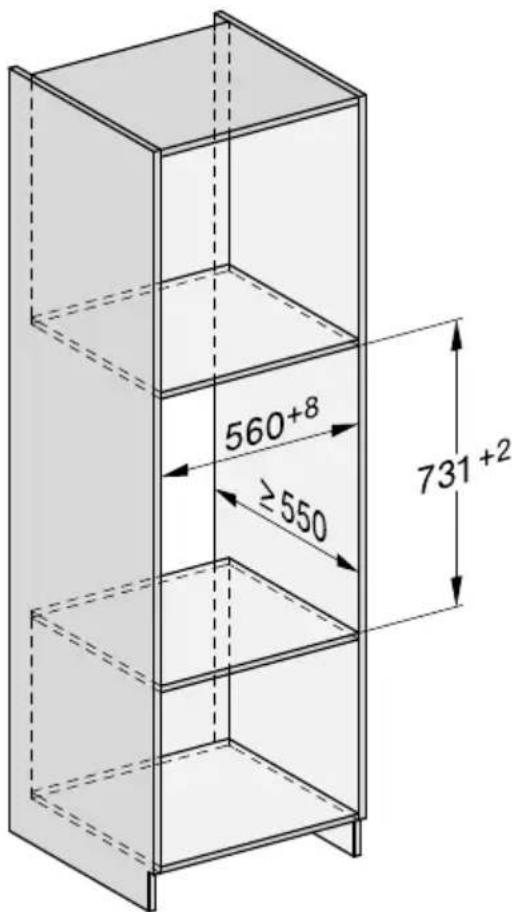

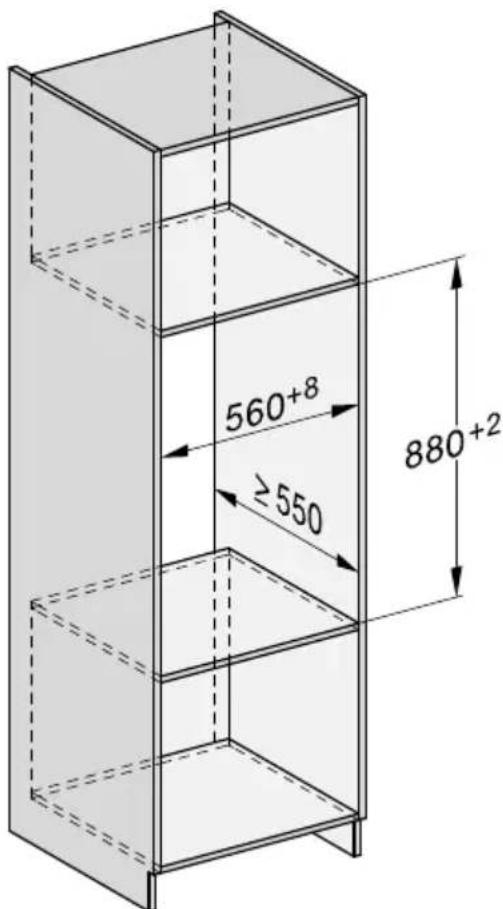

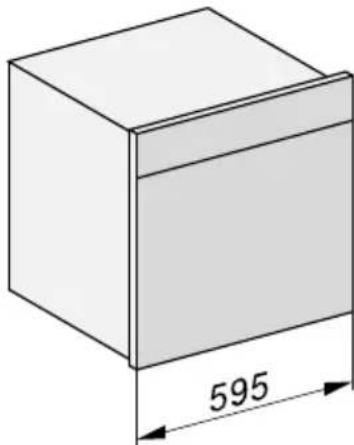

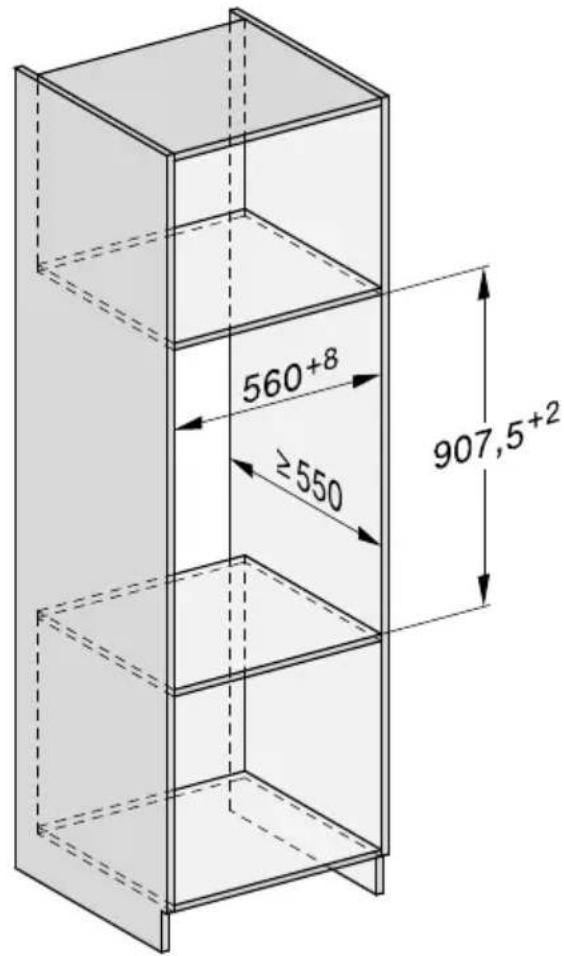

Appareil combiné pour niche d'une hauteur de 59 cm. 52

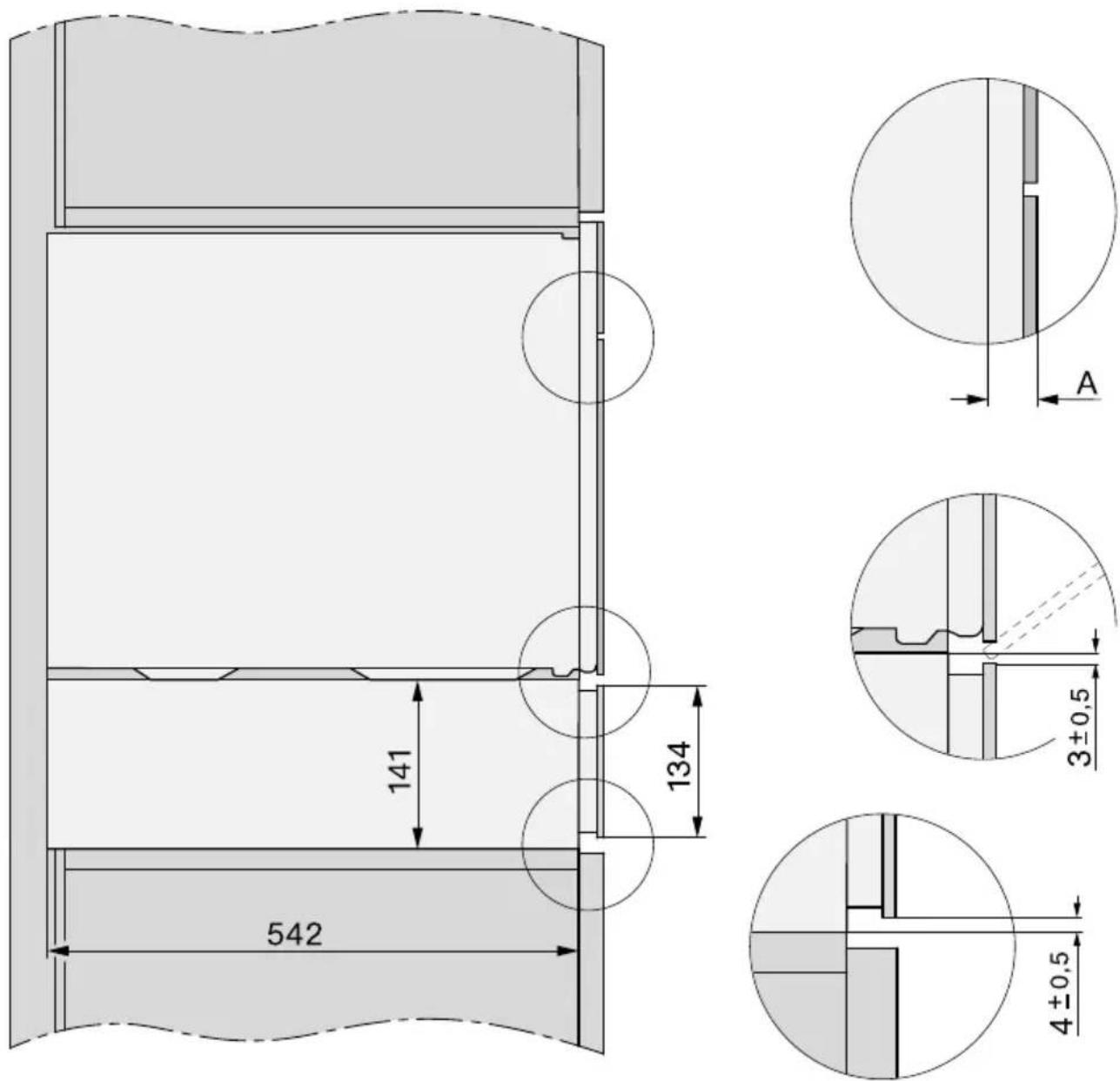

Vue latereale 53

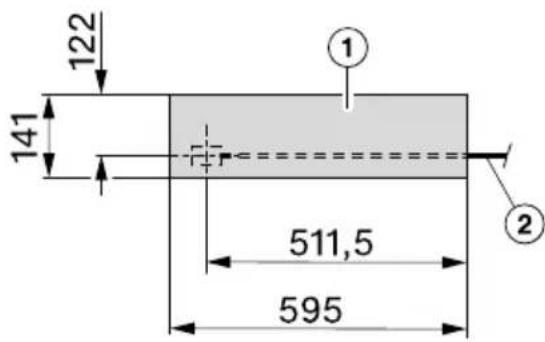

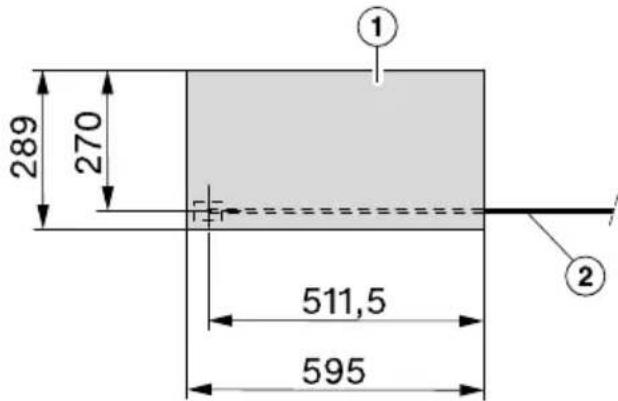

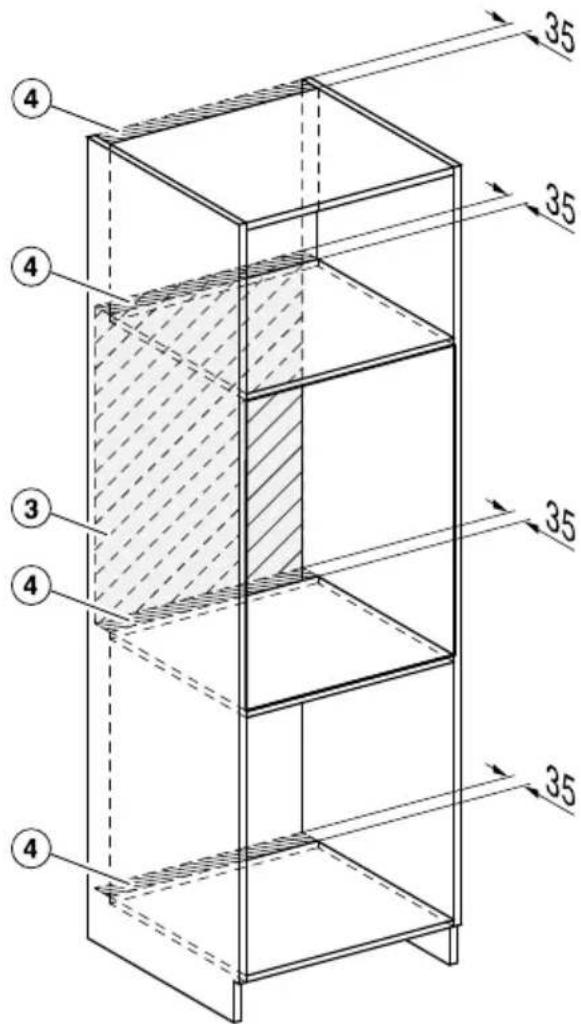

Raccordements et aération 54

Montage 55
Raccordementélectrique. 56

Déclaration de conformité 57

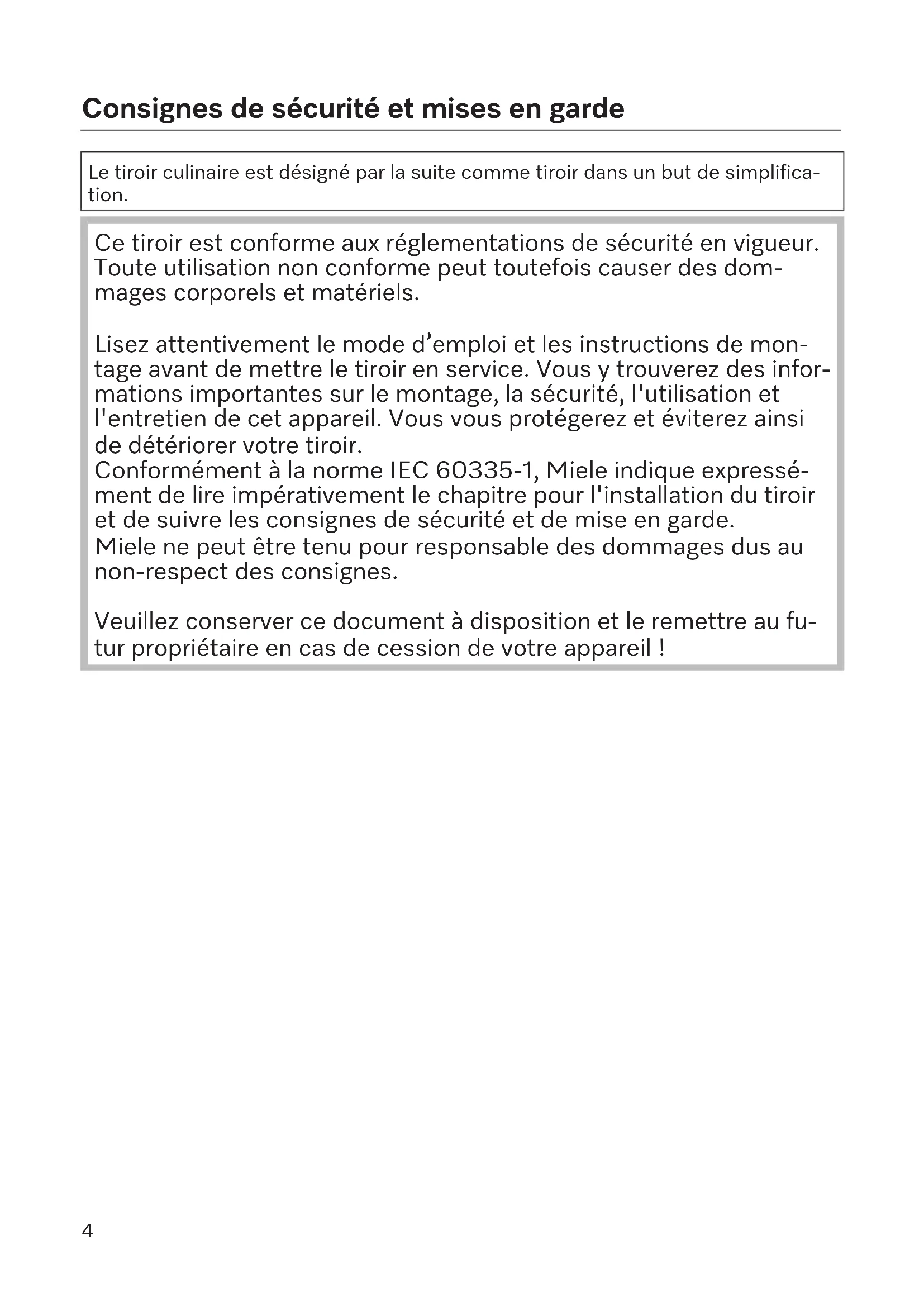

Le tiroir culinaire est désigné par la suite comme tiroir dans un but de simplification.

Ce tiroir est conforme aux réglementations de sécurité en vigueur. Toute utilisation non conforme peut toute fois cause des dommages corporels et matériels.

Lisez attentivement le mode d'emploi et les instructions de montage avant demettre le tiroir en service. Vous y trouvez des informations importantes sur le montage, la sécurité, l'utilisation et l'entretien de cet apparéil. Vous vous protégerez et éviterez ainsi de déterminer vos tiroir.

Conformément à la norme IEC 60335-1, Miele indique expressesment de dire impératifement le chapitre pour l'installation du tiroir et de suivre les consignes de sécurité et de mise en garde.

Miele ne peut être tenu pour responsable des dommages dus au non-respect des consignes.

Veuillez conserve rce document a disposition et le remetre au futur propriete en cas de cession de votre appareil !

Utilisation conforme

Ce tiroir est destiné à un usage domestique ou dans des conditions d'utilisationsemblables au cadre domestique.
Ce tiroir ne convient pas à une utilisation en extérieur.
Utilisez le tiroir exclusivement dans le cadre domestique pour les types d'applications indiqués dans la notice. Tout autre type d'utilisation est interdit.
Les personnes qui en raison de déficiencies physiques, sensorielles ou mentalles, de leur manque d'expérience ou de leur ignorance, ne sont pas aptes à utiliser ce tiroir en toute sécurité doit impérativement être surveillées pendant qu'elles l'utilisent. Un usage sans surveillance n'est autorisé que s'il leur a été préalablement expliqué comment utiliser ce tiroir sans danger. Vérifiez que ces personnes ont compris les risques encourus en cas de mauvaise manipulation!

Précautions à prendre avec les enfants

Tenez les enfants de moins de 8 ans éloignés de l'appareil à moins qu'ils ne soient sous étroite surveillance.
Les enfants âgés de 8 ans et plus peuvent uniquement utiliser l'appareil sans surveillance si vous leur en avez expliqué le fonctionnement de sorte qu'ils sachent l'utiliser en toute sécurité. Les enfants doivent être en mesure d'approbêhender et de comprendre les risques encourus en cas de mauvaise manipulation.
Les enfants ne sont pas autorisés à nettoyer le tiroir sans surveillance.
Ne laissez pas les enfants sans surveillance à proximé du tiroir. Ne les laissez pas jouer avec le tiroir.
Le tiroir chauffe beaucoup pendant le fonctionnement et reste très chaud quelque temps après l'arrêt. Afin d'éviter tout risque de brûlures, tenez les enfants éloignés de l'appareil jusqu'à son complet refroidissement !
Risque d'asphyxie! Les enfants peuvent semettre en danger en s'enveloppant dans les matériaux d'emballage (film plastique, par exemple) ou en glissant leur tete à l'intérieur. Tenez les matériaux d'emballage hors de portée des enfants.

Sécurité technique

Des travaux d'installation, d'entretien ou de réparation non conformes peuvent entraîner de graves dangers pour l'utilisateur. Ces interventions doivent être executées exclusivement par des professionnelles agrées par Miele.
N'utilisez jamais vous tiroir si ce dernier est endommagé : il représenté un danger potentiel. Vérifiez que votre apparéil ne présente aucun dommage apparent avant de l'utiliser.
Le fonctionnement-temporaire ou permanent sur un système d'alimentation électrique autonome ou non synchrone au réseau ( comme les réseaux autonomes, les systèmes de secours) est possible. La condition préalable au fonctionnement est que le système d'alimentation électrique soit conforme aux specifications de la norme EN 50160 ou comparable.
Les mesures de protection prévues dans l'installation domestique et dans ce produit Miele doivent également être assurées dans leur fonction et leur mode de fonctionnement en fonctionnement isolé ou en fonctionnement non synchrone au réseau ou être replacées par des mesures équivalentes dans l'installation. Comme décrit, par exemple, dans la publication actuelle de VDE-AR-E 2510-2.
Seul un raccordement à une prise de terre conforme garantit un fonctionnement du tiroir en toute sécurité. Attention! Cette règle de sécurité élémentaire doit absolument être respectée. En cas de doute, faites vérifier vos installations par un électricien.
Les données de raccordement (tension et fréquence) de la plaque signalétique du tiroir doivent impérativement correspondre à celles du réseau électrique pour éviter que le tiroir ne soit endommagé. Comparez-les avant de brancher l'appareil. En cas de doute, contactez un électricien professionnel.
N'utilisez pas les rallonges ou multiprisés pour brancher votre tiroir : elles représentent un danger potentiel (risque d'incendie).
Utilisez uniquement le tiroir encastré afin que son bon fonctionnement soit garantiet.
Ce tiroir ne doit pas etre utilise sur des engins en mouvement.
Un contact évientuel avec les raccordements sous tension et la modification des composants électriques et mécaniques constituent un danger pour vous et peuvent perturber le fonctionnement du tiroir. N'ouvre jamais la carrosserie du tiroir.

Les bénéfices liés à la garantie sont perdus en cas de réparation du tiroir par un service après-venture non agréé par Miele.
Les pieces de rechange d'origine sont les seules dont Miele garantit qu'elles replissent les conditions de sécurité. Ne remplacez les pieces défectueuses que par des pieces détachées d'origine.
Si la fiche du cordon d'alimentation a ete retirée ou que ce dernier est livre sans la fiche, adressez-vous a un electricien afin de faire rac-corder votre tiroir au reseau electrique.
Si le cable d'alimentation est endommagé, il doit être remplace par un cable spécial (voir chapitre « Installation », section « Raccordement électrique »).
Avant toute installation, maintenance ou réparation, commencez par débrancher votre tiroir du secteur électrique. Pour vous assurer que l'appareil est débranché du secteur électrique, procédez comme ceci :

• les fusibles correspondants sont déclenchés ou
• les fusibles à filetage sont totalement dévissés de l'installation électrique (non applicable en France) ou
• le cas échéant, débranchez la prise murale sans tirer sur le cordon d'alimentation. Maintenez bien la fiche puis tirez!

Si le tiroir est encastré derrière une façon de meuble (ex.: une porte), ouvretz derniers ce dernier lorsque l'appareil est en fonctionnement. Si la porte reste fermée, la chaleur et l'humidité s'accumulent. Le tiroir, le meuble et le sol de la piece risquent d'être endommages. Attendez que le tiroir ait complètement refroidi pour refermer la porte.

Utilisation conforme

Vous pouvez vous brûler au contact du tiroir brûlant ou de la vaisse chaude. Pour toutes les manipulations sur l'appareil, portez des gants ou des maniques thermo-isolés. Utilisez uniquement des gants ou maniques secs. Les textiles humides ou mouillés conduitent moins la chaleur et peuvent cause des brûlures dues à la vapeur.
Risque d'incendie. Ne rangez pas de recipient en plastique ou d'objets inflammables dans le tiroir. Ils pourraient fondre ou prendre feu à sa mise en marche.
Les objets inflammables situés à proximé d'un tiroir en fonctionnement sont susceptibles de s'échauffer et de prendre feu. N'utilisez jamais le tiroir pour chauffer une piece.
Ne remplacez enaucun cas le tapis antidéraptant fourni avec le tiroir par un torchon ou tout autre materiaiu.
Le tiroir peut supporter un poids max. de 25kg . Ne surchargez pas le tiroir, cela endommagerait les rails téléscopiques.
Le dessous du tiroirCHAUFFE pendant le fonctionnement. Faites attention de ne pas le toucher par mégarde lorsque le tiroir est sorti.
Le tapis antidéraptant résiste à des températures allant jusqu'à 200^ .

Le fond des recipients de cuisson peut dépasser cette température, en particulier après avoir saisi des alimentés. Laissez refroidir les recipients de cuisson pendant quelques instants avant de les poser dans le tiroir.

La vaisselle en plastique ou en film d'aluminium fond à haute température. N'utilisez que de la vaisselle thermorésistante en porcelain ou en verre pour maintainir au chaud.
Si des liquides pénétrent à l'intérieur du tiroir, ils risquent de provoquer un court-circuit. Ouvrez et fermez prudèment le tiroir charge, afin que les liquides ne débordent pas.
Le mode de fonctionnement « Maintien des plats au chaud » sert àMAINTER les plats au chaud et non a réchauffer des plats froids. Les plats doivent être disposés dans le tiroir alors qu'ils sont encore suffisamment chauds.
Si la température est trop faible, des bacteriés peuvent se développer dans certains alimentents. Réglez une température suffisamment elevée.

Nettoyage et entretien

Risque d'électrocution! N'utilisez jamais de nettoyeur vapeur pour nettoyer votre apparéil: la vapeur pourrait se déposer sur les éléments conducteurs d'électricité et provoquer un court-circuit. N'utilissez jamais de nettoyeur vapeur pour le nettoyage.

Accessoires

N'utilisez que des accessoires d'origine Miele. Le montage d'autres pieces exclut tout bénéfice de la garantie.
Miele offre une garantie d'approvisionnement de 10 ans minimum et jusqu'à 15 ans pour le maintain en état de fonctionnement des pieces détachées après l'arrêt de la production en série de votre tiroir.

Votre contribution à la protection de l'environnement

Recyclage de l'emballage

Nos emballages protègent votre appar-reil des dommages qui peuvent survenir pendant le transport. Nous les selec-tionnons en fonction de critères écologiques permettant d'en faciliter le recyclage.

En participant au recyclage de vos emballages, vous contribuez à economiser les matières premières. Utilisez les collectes de matieres recyclables spécifiques aux materiaux et les possibilités de retard. Les emballages de transport sont repris par votre revendeur Miele.

Votre ancien apparéil

Les apparêils électriques et Electroniques contiennent souvent des matériaux précieux. Cependant, ils contiennent aussi des substances toxiques nécessaires au bon fonctionnement et à la sécurité des apparêils. Si vous déposez ces apparêils usages avec vos ordures menagères ou les manipulez de manière non conforme, vous risque de nuire à la santé des personnes et à l'environnement. Ne jetez jamais vos anciens apparêils avec vos ordures menagères.

Faites appel au service d'enlevement mis en place par votre commune, votre revendeur ou Miele, ou rapportez votre apparéil dans un point de collecte spécialement dédié à l'élimination de ce type d' apparéil. Vous étés légalement responsable de la suppression des évventuelles données à caractère personnel figurant sur l'ancien apparéil à eliminer. Vous étés dans l'obligation de retarder, sans les détruire, les piles et accumulateurs usages non fixés à votre apparéil, ainsi que les lampes qui peuvent être retirees sans être détruites. Rapportez-les dans un point de collecte spécialement dédié à leur élimination, où ils peuvent être remis gratuite-tement. Afin de prévenir tout risque d'accident, veuillez garder votre ancien apparéil hors de portée des enfants jusqu'à son enlevement.

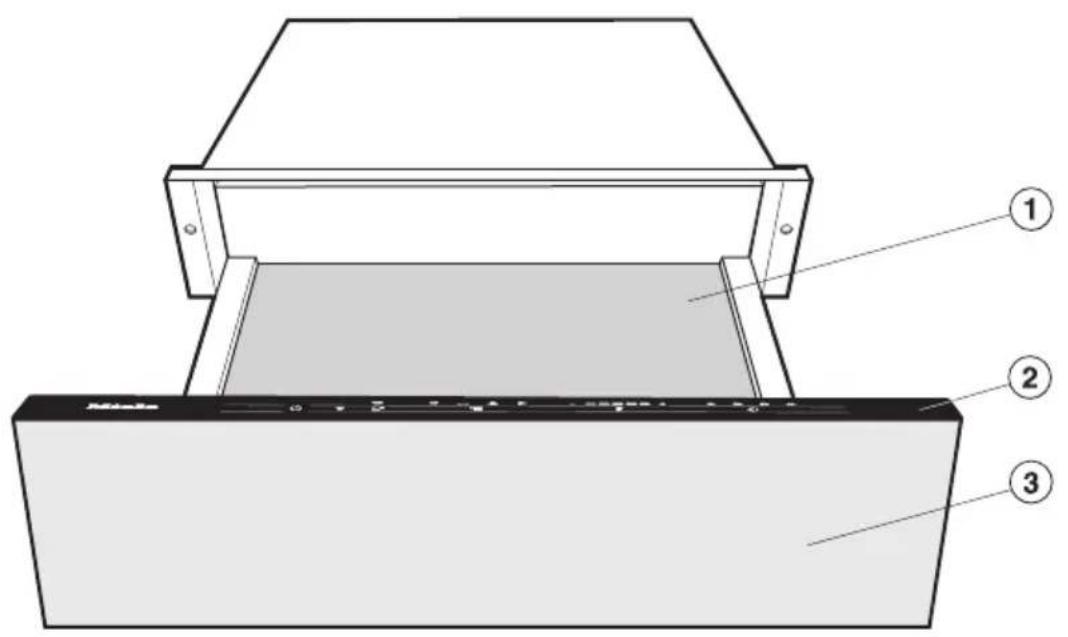

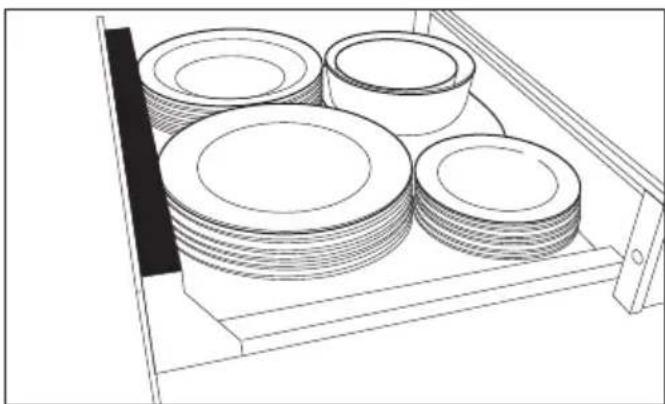

ESW 7010, ESW 7110

① Tapis antidérapant
② Éléments de commande et d'affichage
③ Façade du tiroir avec système Push2open Pour ouvrir et fermer le tiroir, appuyez légèrement sur la façade.

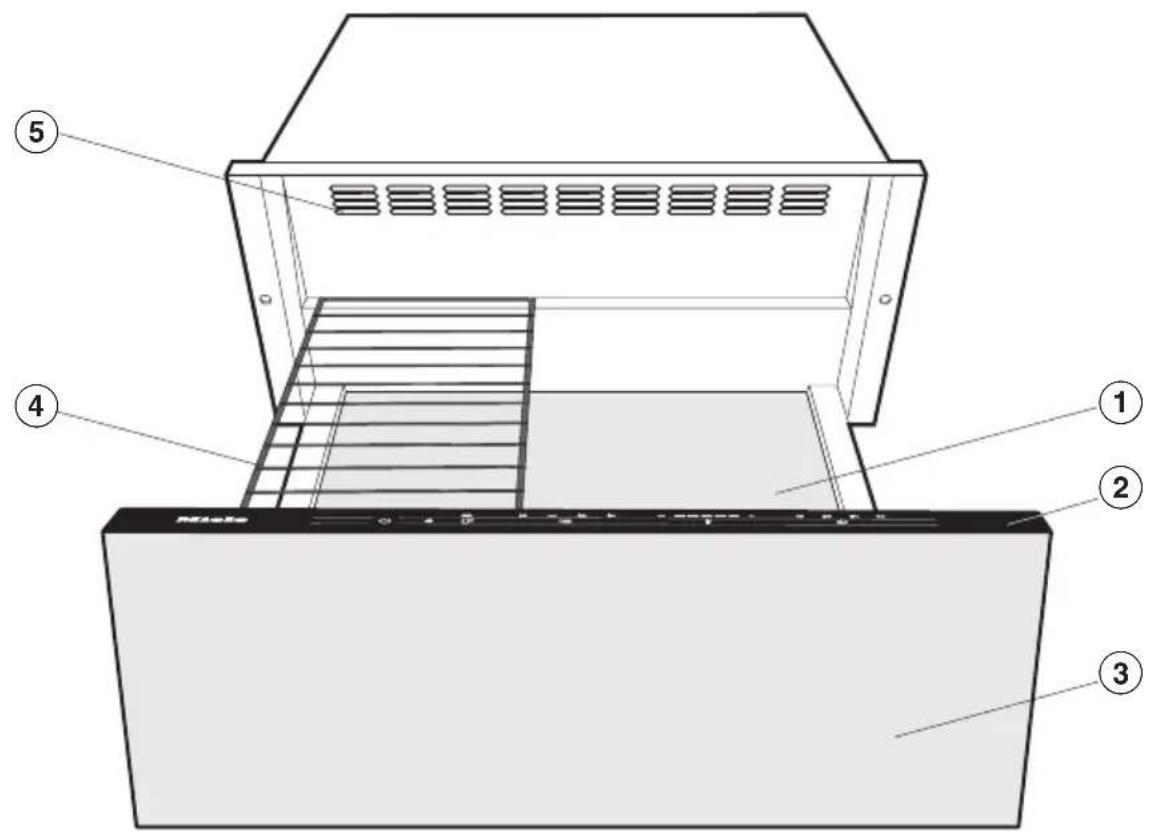

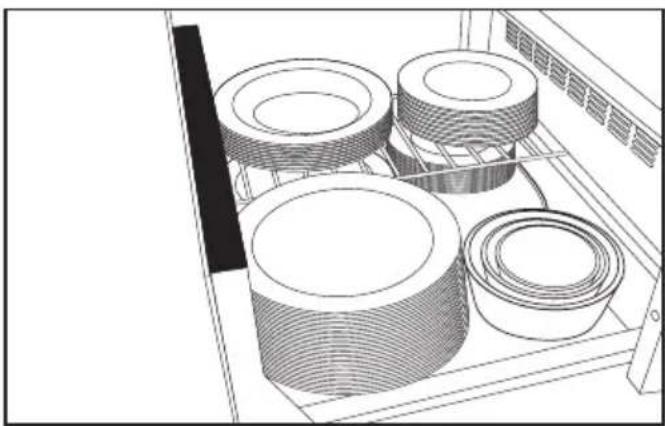

ESW 7020, ESW 7030, ESW 7120

① Tapis antidérapant
② Éléments de commande et d'affichage
3 Façade du tiroir avec système Push2open Pour ouvrir et fermer le tiroir, appuyez légèrement sur la façade.
④Grille-support
⑤ Fentes d'airation

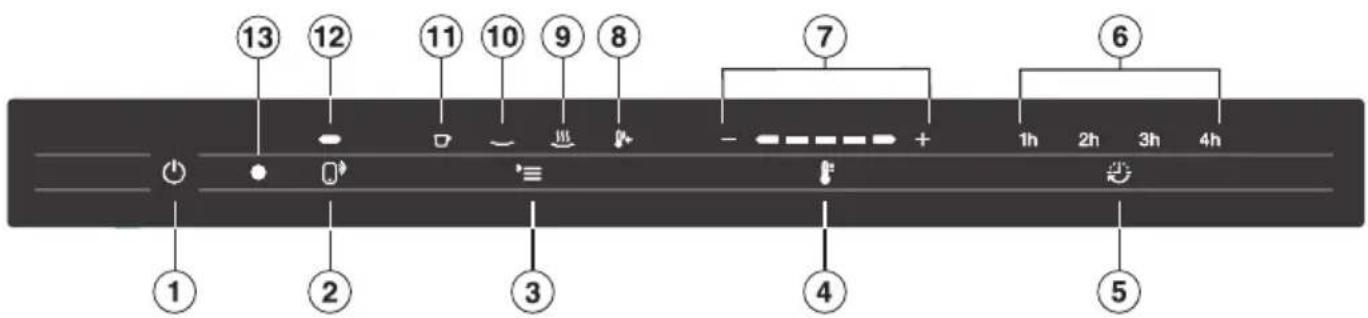

Éléments de commande et d'affichage

Touchesensitive

① Touche sensitive Marche/Arrêt Pour mise en Marche/Arrêt du tiroir
② Touche sensitive Pour commander le tiroir sur un terminal mobile
③ Touche sensitive 'Pour selectionner un mode de cuisson
④ Touche sensitive Pour régler la température
⑤ Touche sensitive Pour fixer une durée limite ou rétablit un fonctionnement continu.

Affichages/Diodes de contrôle

⑥ Affichage de la durée sélectionnée
1 h = 1 heures
2 h = 2 heures
3 h = 3 heures
4 h = 4 heures
Aucun affichage = Fonctionnement continu
⑦ Diodes de contrôle barre de segment Pour afficher la températe
⑧ Diode de contrôle Indique que le mode de cuisson Cuisson a basse tempereure est regle.
9 Diode de contrôle Indique qu le mode Maintien des plats au chaud est regle.
10 Diode de contrôle Indique que le mode Chauffage de la vaiselle de service est regle.
11 Diode de contrôle Indique que le mode Tasses/Verres est regle.
Diode de contrôle Indique que la commande des tiroirs est activé via votre terminal mobile.
13 Interface optique (pour service après-vente Miele uniquement)

Accessoires fournis

Pour commander les accessoires de série ou en option, veuillez vous reporter au chapitre « Accessoires en option »

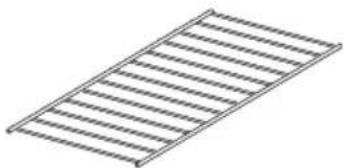

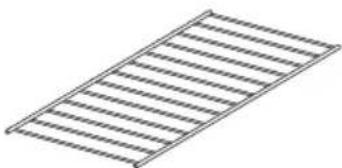

Grille-support

Augmente la surface de chargement (ESW 7020, ESW 7030, ESW 7120).

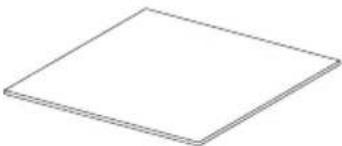

Tapis antidérapant

Veille au bon maintain de la vaisse.

Livre de recettes Miele « Cuisson à basse température »

Les meilleures recettes conçues par notre équipe de cusiniers Miele

Enlevez les évventuels autocollants et films de protection.
- Les étiquettes avec les consignes de sécurité et d'installation ainsi que la plaque signalétique ne doivent pas'être retirees!

Cela facilitera les interventions du service après-vente et de réparation.

Nettoyer le tiroir pour la première fois

Retirez du tiroir le tapis antidérapant ainsi que la grille-support, le cas échéant. Nettoyez les deux pieces avec une éponge propre, du liquide vaisselle et de l'eau chaude ou avec un chiffon en microfibres propre et humide.
- Séchez ensuite le tapis et la grille-support avec un chiffon doux.
Nettoyez le tiroir à l'intérieur et à l'extérieur avec un chiffon humide pour éliminer la poussière eventuelle et les restes d'emballage.
- Sechez ensuite les surfaces avec un chiffon doux.
Replacez le tapis antidérapant et le cas échéant la grille-support dans le tiroir.

Chauffer le tiroir pour la première fois

Faites chauffer le tiroir à vide pendant 2 heures minimum.

• Mettez le tiroir sous tension en effleurant la touche sensitive
  Effleurez plusieurs fois la touche sensitive jusqu'à ce que le symbole s'éclaire.
  Effleurez plusieurs fois la touche sensitive jusqu'à ce que le segment extérieur de droite de l'affichage de température s'allume.
  Effleurez plusieurs fois la touche sensitive jusqu'à ce que 2 h s'allume.
  Fermez letiroir.

Le tiroir est équipé d'un contact d'interruption du fonctionnement. Lechauffage et le ventilateur du tiroir ne fonctionnent que lorsqu'il est fermé.

Le tiroir s'eteint automatiquement au bout de 2 heures.

Les éléments métalliques de l'appareil sont traités avec un revêtement spécial. C'est pourquoi votre apparéil dégage une odeur particulière la première fois que vous le faites fonctionner. L'odeur et l'eventuelle vapeur d'eau dégagées disparaisent rapidement et n'indiquent enaucun cas un mauvais branchement ou un défaut de l' apparéil.

Veilles à bien aérer votre cuisine lors de la première montée en température.

Miele@home

Votre tiroir est équipé d'un module Wi-Fi intégré.

Pour utiliser cette fonctionnalité, il vous faut :

-un réseau Wi-Fi
- l'App Miele
- un compte utiliser Miele. Vous pouvez creer votre compte utilisé via l'App Miele.

L'App Miele you guide lors de la connexion entre le tiroir et le réseau Wi-Fi local.

Une fois le tiroir connecté au réseau Wi-Fi, vous pouvez par exemple proceder aux actions suivantes avec l'App :

-Obtenir des informations sur I'etat de fonctionnement de votre tiroir
-Obtenir des indications sur le déroulement des cuissons de votre tiroir
- Terminer les cuissons en cours

En mode veille avec maintien de la connexion au réseau, le tiroir nécessite au maximum 2 W.

Assurez-vous que le signal de votre réseau Wi-Fi est suffisamment fort sur le lieu d'installation de votre tiroir.

Disponibilité de la connexion Wi-Fi

La connexion Wi-Fi partage une plage de fréquence avec d'autres appareils (par ex. micro-ondes, jouets télécommandés). Cela peut entraîner des problèmes de connexion temporaires ou completes. Une disponibilité constante des fonctions proposées ne peut donc pas être garantie.

Disponibilité Miele@home

L'utilisation de l'App Miele dépend de la disponibilité du service Miele@home de votre pays.

Le service de Miele@home n'est pas disponible dans tous les pays.

Voutrouvezezplusd'informations sur la disponibilitéde ce service sur notre page Internetwww.miele.fr.

Application Miele

Vous pouvez télécharger gratuitement les Apps Miele depuis l'Apple App Store ou depuis Google Play StoreTM.

Connexion via l'application

Il est possible de creer une connexion réseau avec l'App Miele.

■ Installez l'App Miele sur votre terminal mobile.

Pour la connexion, vous avez besoin :

1. Du mot de passer de votre réseau Wi-Fi
2. Du mot de passer de votre tiroir.

Miele

Made in Germany

Le mot de passer du tiroir correspond aux neuf derniers chiffres du numero de fabrication qui se trouve sur la plaque signaletique.

Plaque signalétique

La plaque signalétique se trouve ici :

Démarrez la connexion de l'appareil dans l'application. Suivez les étapes requisés.

S'il vous est demandé d'activer la fonction Wi-Fi du tiroir, précisé comme suit :

• Mettez le tiroir hors tension.
• Maintenez la touche sensitive en foncée.
  Effleurez simultanément la touche sensitive []

2h est allumé en continu, 3h clignote.

Vous pouvez connecter le tiroir dans les 10 minutes qui suivent.

Suivez les instructions de l'application.
Une fois la connexion établie, 2h et 3h s'allument en continu.
- Quittez le mode connexion du tiroir en effleurant la touche sensitive.

Vous pouvez à présent commander votre tiroir via l'application.

Connexion par WPS

Votre routeur Wi-Fi doit pouvoir gérer le protocole WPS (WiFi Protected Setup).

• Mettez le tiroir hors tension.
• Maintenez la touche sensitive en foncée.
  Effleurez simultanément la touche sensitive

2h est allumé en continu, 3h clignote.
Vous devez activer la connexion WPS simultanement sur le tiroir et votre routeur Wi-Fi.
Au bout de quelques secondes, effleurez sur la touche sensitive du tiroir.

Peu après,2h s'allume en continu,3h et 4h clignotent.

Vous pouvez connecter le tiroir dans les 10 minutes qui suivent.

Démarrez la connexion WPS sur le routeur Wi-Fi.
Une fois la connexion établie, 2h et 3h s'allument en continu.
- Quittez le mode connexion du tiroir en effleurant la touche sensitive.

Vous pouvez a present commander.
votre tiroir via I'application.

Si la connexion n'a pas pu etre établie, c'est que vous n'avez peut etre pas activé la fonction WPS assez rapidement sur votre routeur. Veuillez repeter les étapes indiquées ci-dessus.

Conseil: si vous routeur Wi-Fi ne prend pas en charge la méthode de connexion par WPS, utilisez la mise en réseau via l'App Miele.

Déconnecter le Wi-Fi (restaurer le réglage d'usine)

Si vous souhaitez étabir une nouvelle connexion, vous doivent déconnecter votre apparéil du réseau Wi-Fi au préalable.

• Mettez le tiroir hors tension.
• Maintenez la touche sensitive en foncée.
  Effleurez simultanément la touche sensitive

Si vous appeareil est connecté au Wi-Fi, 2h et 3h sont allumés en continu.

Vous pouvez déconnecter le tiroir dans les 10 minutes qui suivent.

Effleurez la touche sensitive.
2h est allumé en continu, 3h clignote.
Au bout de quelques secondes, 2h et 3h clignotent. L'appareil n'est plus connecté au réseau Wi-Fi.
- Quittez le mode déconnexion du tiroir en effleurant la touche sensitive.

L'appareil n'est plus connecté au réseau Wi-Fi. Une nouvelle connexion peut etre établie.

Déconnectez-vous du Wi-Fi lorsque vous vous débarrasssez du tiroir, que vous le vendez ou que vous mettez en service un tiroir d'occasion. Cela permet de garantir que vous avez supprimez toutes les données personnelles et que le precedent propriétaire ne puisse plus avoir accès au tiroir.

Principé de commande

! Dysfonctionnement en raison de touches sensitives sales et/ou recouvertes.

Les touches sensitives ne réagissant pas ou s'allument et s'éteignent de manière intempestive, il peut même arriver que la zone de cuisson s'arête automatiquement.

Gardez les touches sensitives et les champs d'affichage propres.

N'y déposez pas d'objects et ne posez pas de recipients chauds dessus.

Dommages provoqués par des liques.

Si des liquides pénétre à l'intérieur du tiroir, ils risquent de provoquer un court-circuit.

Ouvrez et fermez prudemment le tiroir charge, afin que les liquides ne débordent pas.

Ouvrez le tiroir.
- Mettez le tiroir sous tension en effleurant la touche sensitive
Effleurez plusieurs fois la touche sensitive jusqu'à ce que le mode sahaité apparaisse en surbrillance.
Effleurez plusieurs fois la touche sensitive jusqu'à ce que le segment de la température souhaitee s'allume dans l'affichage de la température.
Effleurez plusieurs fois la touche sensitive jusqu'à ce que le nombre d'heures de fonctionnement souhaite apparaisse.
Fermez letiroir.

Utiliser MobileStart

Effleurez la touche sensitive [.) pour activer MobileStart.

Le témoin lumineux au-dessus de la touche sensitive [ ] s'allume. Vous pouvez contrôler le tiroir à distance via l'application Miele@mobile.

La commande via les touches sensitives est prioritaire par rapport à la commande via l'application.

Modes de cuisson

Vous dispose des modes de fonctionnement suivants:

• Chauffage des tasses/verres
• Chauffage de la vaissele de service

---

• Cuisson à basse température

Le dernier mode sélectionné réapparait à la mise en marche suivante et s'affiche sur le bandeau.

Le tiroir est équipé d'un ventilateur qui brasse et répartit l'air chaud dans le tiroir. Le ventilateur fonctionne en continu pour tous les modes de fonctionnement.

Vous pouvez à la fois maintainir les plats au chaud et chauffer de la vaisse dans le tiroir. Pour ce faire, utilisez le mode de fonctionnement Maintien des plats au chaud.

Risque de brûlure due à la vais-selle chaude.

La vaisse vide devient très chaudesi vous utilisez le mode de fonctionnement Maintien des plats auchaud.

Portez des gants de cuisine lorsque vous retirez la vaisse.

Durée

Risque d'incendie du aux alimentes déhydratés.

Si le plat est maintainu au chaud trop longtemps, il peut se desscher et même prendre feu.

Si le tiroir est en mode de fonctionnement continu, ne le laissez pas longtemps sans surveillance.

Le tiroir est reglé sur fonctionnement continu (exception: cuisson à basse température). L'arrêt de sécurité eteint le tiroir après 12 heures de fonctionnement maximum.

En effleurant la touche sensitive, une durée limitee peut etre selectionnee: effleurez 1 fois 1 heures (1h), 2 fois 2 heures (2h) etc. jusqu'a 4 heures max.

Si vous effleurez la touche cinq fois, le fonctionnement continu est de nouveauprogrammé.

Réglages de la température

A chaque mode de fonctionnement correspond une plage de températures. Les températures régles en usine figurent en gras dans le tableau ci-dessous. En effrant la touche sensitive, vous pouvez modifier la temperature par palier de 5^ .

La dernière température sélectionnée est automatiquementcision à la mise en marche suivante et est affichée sur le bandeau de commande (exception : cuisson à basse température).

Affichage de la température	Température [°C] *
	☐ ☐ ☐ ☐ 40	60 65 65
☐ ☐ ☐ ☐ ☐ 45	65 70 70
☐ ☐ ☐ ☐ ☐ 50	70 75 75
☐ ☐ ☐ ☐ ☐ 55	75 80 80
☐ ☐ ☐ ☐ ☐ 60	80 85 85

• Valeur indicative, mesurée au centre du tiroir non chargeé

Conseils

Pour que vos plats soient d'une qualité optimale, veuilles respecter les points suivants :

• Disposez les alimentents chauds dans de la vaisselle préchauffée. Pensez à faire chauffer la vaisselle que vous souhaitez utiliser dans le tiroir au préalable.
• Ne couvrez pas les rôts, les pâtes feuilletées, etc. qui doivent rester croustillants. Ces plats doivent être maintainus à une température élevé.
• Couvre la nourriture humide et liquide d'un couvercle ou d'un film résistant à la chaleur. Cela permet d'eviter que de l'humidité ne s'échappe, ne se condense et ne s'écoule de la vaissette.
• Ne remplissez pas trop le ou les reci-pient(s), afin que rien ne déborde.
• Les plats qui viennent d'être cuisinés sont plus chauds que les plats maintainus au chaud. Servez les plats maintainus au chaud dans des as-siettes préchauffées.
• Le fait de chauffer les alimentés entre la destruction progressive des substances nutritives. Ce processus commence des leur cuisson et se poursuit pendant leur maintainen au chaud. Cette déperdition est proportionnelle à la durée pendant laquelle les alimentés sont maintainus au chaud.
• Il est déconseilé de maintainir les plats trop longtemps au chaud, sinon ils cuisent un peu.
• Si vous ouvrez trop souvent le tiroir, les alimentents et la vaisselle peuvent refroidir.
• Ouvrez et fermez doucement le tiroir. Dans le cas contraire, du liquide pourrait deborder des plats et boucher les fentes d'aération ou parvenir à l'intérieur du tiroir.

Risques sanitaires si la tempéra-ture de maintien est trop BASSE.

Si la température de maintien au chaud est trop BASSE, des bacteres peuvent se développer dans les aliments.

Sélectionnez uniquement le mode de fonctionnement Maintien des plats au chaud.

Ce mode sert à maintainir en température les plats juste après leur préparation, donc encore chauds. Il ne convient pas au rechauffage d'aliments froids.

■ Sélectionnez le mode de fonctionnement Maintien des plats au chaud.
■ Sélectionnez la durée souhaitée.

Le tiroir doit être préchauffé pendant env. 15 minutes pour garantir que la température minimale nécessaire à l'intérieur est atteinte.

Posez la vaiselle dans le tiroir pour la préchauffer.
Retirez la vaisselle préchauffée du tiroir au bout de 15 minutes et disposez les alimentents dans la vaisselle chauffée. Enfilez toujours des maniques avant de sortir la vaisselle chaude.
- Disposez la vaisse dans le tiroir et fermez-le doucement, de sorte que les liquides ne risquent pas de déborder.

Réglages

Aliments Vaisselle Couvrir Température en		réglage SSS	Position
			Fond	Grille-support*
Bifteck saignant Assiette	Non ▪□□ x x
Soufflé/gratin Plat à gratin Oui ▪□	□□□ x
Rôti Assiette Oui ▪	□□□ x
Potée Casserole	Oui□□□■□ x
Bâtonnets de poisson	Poèle Non□□□□■x
Viande en sauce	Casserole	Oui	□□□■□	x
Légumes en sauce	Casserole	Oui	□□□■□	x
Ragoût	Casserole	Oui	□□□■□	x
Purée de pommes de terre	Casserole	Oui□□■□□ x
Menu	Assiette Oui□□□■□ x
Pommes de terre au four/pommes de terre bouillies	Assiette/casserole	Oui□□■□□ x
Escalope panée	Poèle Non□□□□■x
Crêpes/pommes paillasson	Assiette Nons□□□□■x x x
Pizza	Assiette Nons□□□□■x
Pommes de terre à l'eau	Casserole	Oui□□□□■□ x
Sauce	Casserole	Oui	□□□■□	x
Strudel	Assiette Nons□□□■□ x
Chauffer du pain	-	Non	□□□□□	x
Chauffer des petits pains	-	Non■□□□□xx

* selon modele

Conseils

• Veuillez répartir la vaiselle sur toute la surface. Les assiettes chauffent plus lentement si elles sont disposées en piles élevées. Si vous ne pouvez pas éviter ce cas de figure, disposez la pile d'assiettes à l'avant du tiroir. Utilisez la grille-support ( selon le modele).
• Ne disposez pas de grands plateaux juste devant les fentes d'airation. Ils couvriraient les ouvertures de sortie d'air chaud et la vaisselle ne serait pas rechauffee uniformement.
• Pour les tasses et les verres, selec-tionnez uniquement le mode Chauffage de tasses/verres, pour vous assurer que la températe maximale (60^) n'est pas dépassee.
• La vaisse chauffée refroidit très vite. Sortez-la juste avant de l'utiliser.

Temps de chauffage

Le temps de chauffage est fonction de plusieurs facteurs :

• matériel et epaisseur de la vaisse
• capacité de chargement
  -disposition de la vaisse
• réglage de la température

Il est donc impossible de donner des valeurs toujours vérifiables. Les valeurs suivantes peuvent être utilisées à titre indicatif pour un rechauffement uniforme en mode de fonctionnement — Chauffage de la vaisse de service :

• Couverts pour 6 personnes env. 30 à 35 minutes
• Couverts pour 12 personnes env. 40 à 45 minutes

Vous déterminerez vous-même avec l'expérience qu'elle durée est la plus appropriée pour votre vaisse.

Capacité

Dommages dus à la surcharge. Ne surchargez pas le tiroir, cela endommagerait les rails téléscopiques. Chargez le tiroir avec 25kg au maximum.

La capacité dépend des dimensions et du poids de votre vaiselle.

ESW 7020, ESW 7030, ESW 7120 : you pouvez augmenter la surface de chargement en utilisant la grille-support fournie. La grille-support peut etre utilise selon les besoin. Avec 2 grilles, you pouvez augmenter la surface de chargement en inscrant les grilles a gauche et a droite. You pouvez you procurer une grille-support supplémentaire dans la boutique en ligne Miele, après du service après-vente Miele ou après de votre revendeur Miele (voir chapitre « Accessoires en option »).

ESW 7010, ESW 7110

Les exemples suivants sont disponibles à titre indicatif :

Couverts pour 6 personnes

6 assiettes 26 cm
6 assiettes creuses 23cm
6 assiettes à dessert 19 cm
1 plateau oval 32 cm
1 plat 16 cm
1 plat 13 cm

ou individuellement

12 assiettes 26 cm

18 assiettes creuses 23cm

16bols 10cm

6 assiettes et

026cm

6 assiettes creuses

023cm

6 grandes assiettes 36 cm
72 tasses à esrho s 05,9 cm
30 tasses à cappuccino 8,8 cm
30 verres à grog 6,7 cm (8 cm de hauteur)

ESW 7020, ESW 7030, ESW 7120

Les exemples suivants sont disponibles à titre indicatif :

Couverts pour 12 personnes

12 assiettes 26 cm
12 assiettes creuses 23cm
12 assiettes à dessert 19 cm
1 plateau oval 32 cm
1 plat 19 cm
1 plat 16 cm
1 plat 0 13 cm

ou individuellement

40 assiettes 26 cm
60 assiettes creuses 23cm
45bols 10cm
20 assiettes
026cm
20 assiettes creuses
023cm
20 grandes assiettes 36 cm
142 tasses à esrhoso 5,9 cm
90 tasses à cappuccino 08,8cm
30 verres à grog 6,7 cm (8 cm de hauteur)

La cuisson à basse température consiste à cuire des alimentés à basse températurependant une longue durée. Ce type de préparation permet de cuire les alimentés doucement,ils perdent moins de liquide et restent particulièrement juteux et tendres.

Si vous utilisez une thermosonde d'un autre apparéil Miele dans le tiroir, cela peut influencer le fonctionnement de l' apparéil dans certains cas.

Utilisez uniquement la thermosonde dans l'appareil Miele prévu à cet effet.

Nous conseillons d'utiliser un thermomètre de cuisson du commerce pour afficher la température à cœur. Les alimentents pourront ainsi être cuits au degré pres.

Température à cœur

Dans le tiroir culinaire, il est possible de cuire jusqu'à une température à cœur de 70^ . Les alimentents dont la température à cœur doit dépasser 70^ ne peuvent pas être préparés dans le tiroir culinaire.

Le niveau de la température à cœur donne une indication sur le degré de cuisson à l'intérieur de l'aliment.

Pour la viande, moins la température est elevée, moins la viande est cuite :

-45-50 ^ C = saignante
- 55 - 60^ = a point
- 65^ = bien cuite

Temps de cuisson

La durée de cuisson dépend de la taille de la pierce à cuire et peut être comprise entre 1 et 6 heures.

Préchauffez le tiroir avec le plat approprié pendant 15 minutes. Ainsi, le plat et l'intérieur du tiroir atteignent la température nécessaire.

Exemple:
durée sélectionnée 1 h
temps de fonctionnement réel 1 heures et 15 minutes

Consignes

• La viande doit être bien maturée.
  -La qualite de l'aliment a cuire est essentiellea un bon résultat de cuisson.
• L'aliment à cuire doit être à température ambiente. Sortez-la du réfrigérateur 15 minutes avant sa préparation environ.

Utiliser le mode de cuisson à basse température

■ Sélectionnez le mode Cuisson basse température.
Placez le plat thermorésistant sur le fond du tiroir.

Le tiroir est préchauffé automatique-ment pendant 15 minutes, puis passes à la température préreglee de 85^ pendant la durée prédéfinie de 4 h.

Reportez-vous aux tableaux de cuisson suivants si vous souhaitez effectuer la cuisson selon d'autres réglages.

■ Sélectionnez la température de votrechoix.
■ Sélectionnez la durée souhaitée.
Une fois le préchauffage terminé, placez l'aliment à cuire sur le plat.
Si vous utilisez une thermosonde: enforcez-le de sorte que la pointe soit au milieu de l'aliment a cuire. Elle ne doit pas toucher un os ou une couche de graisse sinon le résultat peut etre fausse.
Si la température est inférieure d'environ 10^ (valeur indicative) à la température à cœur qui figure dans le tableau de cuisson, retirez l'aliment à cuire du tiroir.

Pour une grande piece à cuire, une différence de température inférieure est recommmandée.

Saisissez bien l'aliment à cuire sur tous les côtés.

Conseils

• Ne cuisez pas les alimentes à coeur.
  Après la cuisson à basse température,
  vous devrez encore les saisir.
• Vous pouvez couper les alimentents sans attendre. Il n'est pas nécessaire de les laisser reposer.
• Servez les alimentes sur des assiettes préchauffées afin qu'ils ne refroidient pas trop vite.

Préchauffez le plat pendant 15 minutes. Pendant ce temps, placez l'aliment à cuire de côté, à température ambiente.

Enfournez la piece à cuire dans le plat préchauffé dans l'enceinte de cuisson.

Les temps de cuisson figurant dans les tableaux sont disponibles à titre indicatif. Vous pouvez poursuivre la cuisson de l'aliment à cuire si nécessaire.

Tableau de cuisson Bœuf

Pierre	[min]	* [°C]	[min]	[°C]
Médaillons3-4 cm d'épaisseur	1 par face1-2 par face2 par face	45-5055-6065	45-6065-8095-110	□□■□□□□□□□□□
Pavéenv. 170 g	1 par face2 par face2 par face	45-5055-6065	45-6065-8095-110	□□■□□□□□□□□
Rumsteckenv. 200 g	1 par face1-2 par face2 par face	45-5055-6065	35-4545-6095-110	□□■□□□□□□□□

• 45-50°C saignant / 55-60°C à point / 65°C bien cuit
  Temps de saisie de la vande, Température à cœur, Temps de cuisson, Réglage de la température

Tableau de cuisson Veau

Pierre	[min]	* [°C]	[min]	*
Médaillons3-4 cm d'épaisseur	1 par face2 par face2 par face	45-5055-6065	40-5560-7590-105	□ □ ▪ □□□□□□□□□
Steakenv. 160 g2 cm d'épaisseur	1 par face2 par face2 par face	45-5055-6065	15-3030-4565-80	□ □ ▪ □□□□□□□□□

• 45-50°C saignant / 55-60°C à point / 65°C bien cuit
  Temps de saisie de la viande, Température à cœur, Temps de cuisson, Reglage de la température

Tableau de cuisson Porc

Pierre	[min]	* [°C]	[min]	*
Filet env. 550 g	6-8 au total 65	90-110	□□□
Médaillons env. 4 cm d'épaisseur	2 par face 65	85-100	□□□

^65^ biencuit
Temps de saisie de la viande, Température à cœur, Temps de cuisson, Réglage de la température

Tableau de cuisson Agneau

Pièce	[min]	*[°C]	[min]	[°C]
Carré d'agneau env. 170 g	2-4	60	45-60	□□□■□
	2-4	65	85-100	□□□□■
Carré d'agneau env. 400 g	2-4	60	45-60	□□□■□
	2-4	65	85-100	□□□□■
Selle d'agneau désossée env. 600 g	2 par face	60	45-60	□□□■□
	2 par face	65	95-110	□□□□■

• 60 °C à point, 65 °C bien cuit
  Temps de saisie de la vande, Température à cœur, Temps de cuisson, Réglage de la température

Tableau de cuisson Gibier

Piece	[min]	*[°C]	[min]	[°C]
Médaillons de cerf	2 par face	60	65-80	□□□□
3-4 cm d'épaisseur	2 par face	65	95-110
Selle de chevreuil	2 par face	60	55-70	□□□□
désoissée	2 par face	65	95-110
env. 800 g

• 60 °C à point, 65 °C bien cuit
  Temps de saisie de la viande, Température à cœur, Temps de cuisson, Réglage de la température

Tableau de cuisson Poisson

Poisson	[min]	[°C]	[min]	[°C]
Saumon 400 g	2 côte peau 5	245-60□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□☐□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□口□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□○□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□

Temps de saisie de la vande, Température à cœur, Temps de cuisson, Réglage de la température

Autres possibités d'utilisation

Aliments Plats	de cuisson	Couvrir	§§§	☐	[ h:min]
Décongeler les baies	Saladier/assiette	non ■ □ □ □ 00:50
Dissoudre de la gélatine	Saladier non □ □ □ □	■ 00:15
Faire lever la pâte	Saladier oui, avec assiette			■ □ □ □ □	00:30
Préparer des yaourts	Pots de yaourt en verre avec couvercle	-□ ■	□ □ □ 5:00
Faire cuire le riz au lait	Casserole oui, avec un couvercle	□ □ □ □ ■	00:40
Faire fondre du chocolat	Saladier non □ □ □ □	■ 00:20
Décongeler les légumes surgelés	Saladier non □ □ ■ □	□ 1:00

Réglage de la température, Réglage de la température, Durée

La mise en réseau permet de commander automatiquement le tiroir en fonction de l'etat de fonctionnement d'un autre apparéil encasirable Miele.

Exemple :

Le tiroir rechauffe les plats de manière adapté avant ou après une opération de commande sur l'appareil encastrable connecté en réseau.

Conditions préalables

Les conditions suivantes doivent etre remplies pour la mise en reseau avec d'autres apparereils encastrables :

• Le tiroir est connecté à votre réseau Wi-Fi via Miele@home.
• L'autre apparéil encaschrable est connecté à votre réseau Wi-Fi via Miele@home.

Déroulement de la mise en réseau

La mise en réseau est effectue via l'App Miele.

Pour des informations détaillées sur le fonctionnement, consultez le chapitre « Première mise en service », paragraphe « Miele@home » et l'App Miele.

La commande via les touches sensitives est prioritaire par rapport à la commande via l'application.

Cet apparéil propose un mode Shabbat qui permet de faciliter l'observance des pratiques religieuses. Il s'éteint automatiquement au bout de 72 heures environ, ce qui rétablit le mode de fonctionnement normal du tiroir. Lorsque le mode Shabbat est activé, le réglage de la durée est désactivé et le bandeau tactile réagit plus lentement que d'habitude.

Activier le mode Shabbat

• Mettez le tiroir hors tension le cas échéant.
• Maintenez la touche sensitive en foncée.
  Effleurez simultanément la touche sensitive 日

1h, 2h, 3h et 4h s'allument.
- Réglez le mode de fonctionnement et la température souhaités.

Désactiver le mode Shabbat

Vous pouvez désactiver le mode Shabbat avant l'expiration du déliai.

• Maintenez la touche sensitive enfoncée.

Tous les affichages s'eteignent.

Le tiroir fonctionne à nouveau en mode normal.

Dommages en cas de pénétration d'humidité.

La vapeur d'un nettoyeur vapeur pourrait se déposer sur les éléments conducteurs d'électricité et provoquer un court-circuit.

N'utilisez jamais de nettoyeur vapeur pour nettoyer votre tiroir.

En cas d'utilisation de produits nettoyants non adaptés, l'aspect et la qualité des surfaces risquent de se décolorer ou de s'alterer. Les surfaces sont sensibles aux rayures. Les surfaces en verre peuvent même se fissurer.

Retirez immédiatement les restes de dédTergent.

N'utilisez pas de produit à récuerer ou de produit abrasif.

Risque de brûlure due à l'intérieur chaud.

L'intérieur du tiroir est chaud après avoir fonctionné.

Laissez refroidir le tiroir avant de le nettoyer.

Nettoyez et sechez le tiroir et les accessoires après chaque utilisation.

Produits à ne pas utiliser

Pour éviter d'endommager les surfaces en les nettoyant, n'utilisez pas :

• de produit contenant de la soude, de l'ammoniaque, de l'acide ou du chlore,
• de produit détartrant,
• de produit abrasif tel que poudres et laits à recycler, pâtes de nettoyage,
• de détergent contenant des solvants,
• de détergent spécial inox,
• de produits de nettoyage pour tables de cuisson en vitrocéramique,
• de nettoyant pour lave-vaisse,
• de produit nettoyant ou spray pour four,
• de produit à vitres,
• d'éponges ou brosses abrasives et dures ou encore des éponges spéciales pour casseroles,
• de gratoir métallique.

Nettoyer la façade et l'intérieur du tiroir

! Dysfonctionnement en raison de touches sensitives sales et/ou recouvertes.

Les touches sensitives ne réagissant pas ou s'allument et s'éteignent de manière intempective, il peut même arriver que la zone de cuisson s'arête automatiquement.

Gardez les touches sensitives et les champs d'affichage propres.

N'y déposez pas d'objects et ne posez pas de recipients chauds dessus.

Il est conseilé de nettoyer les salissures avec de l'eau, du liquide vaisse et une éponge ou un chiffon en microfibres propre.
Puis rincez à l'eau du robinet.
Séchez ensuite avec un chiffon doux.

Nettoyer le tapis antidérapant

Dommages provoqués par un nettoyage inapproprié.

Ne mettez pas le tapis antidérapant dans le lave-vaisse ou le lave-linge, sous peine de l'endommager.

Nettoyez le tapis antidérapant uniquement à la main.

Dommages provoqués par un séchage inapproprié.

Ne séchez pas le tapis antidérapant au four sous peine de l'endommager.

Ne sechaez jamais le tapis antidera- pant au four.

Retirez le tapis antidérapant du tiroir.
Nettoyez le tapis antidérapant avec de l'eau chaude et du liquide vaisselle non-abrasif.
- Sechez ensuite le tapis antidérapant avec un chiffon doux.
Remettez le tapis antidérapant dans le tiroir lorsqu'il est parfaitement sec.

Vous pouvez régler la plupart des définuts ou anomalies courants par vous-même.

Dans bon nombre de cas, vous economiserez ainsi du temps et de l'argent car vous n'aurez pas besoin de faire appel au service après-vente.

Sur www.miele.com/service, vous trouvez des informations sur l'aide au dépannage.

Les tableaux suivants vous aideront à déceler la cause d'un début ou d'une anomalie et à y remédier.

Problème Cause et solution
Le tiroir ne chauffe pas. La	fiche n'est pas branchée correctement. ■ Branchez la fiche.
	Le ou les fusible(s) ont sauté. ■ Activez le fusible (protection par fusibles minimum, voir plaque signalétique). Si, après avoir remis en place le fusible ou le disjoncteur de différentiel, vous ne parvenez toujours pas àmettre l'appareil en marche, adressez-vous à un électricien professionnel ou au service après-vente.
Bruits en cours de fonctionnement	Le bruit provient du ventilateur de répartition de la chaleur. Ceci n'est pas une anomalie.
Les alimentés ne sont pas assez chauds.	Vous n'avez pas sélectionné le mode ↓ « Maintien des plats au chaud ». ■ Réglez le mode de fonctionnement adéquat.
	La température réglée est trop faible. ■ Augmentez la température.
	Les fentes d'aération sont obstruées. ■ Veillez à ce que l'air puisse circuler.
les alimentés sont trop chauds.	Vous n'avez pas sélectionné le mode ↓ « Maintien des plats au chaud ». ■ Réglez le mode de fonctionnement adéquat.
	La température régée est trop élevé. ■ Sélectionnez une température plus faible.
La vaisselle n'est pas assez chaude.	Vous n'avez pas sélectionné le mode de fonctionnement — Chauffage de la vaisselle de service. ■ Réglez le mode de fonctionnement adéquat.
	La température réglée est trop faible. ■ Augmentez la température.
	Les fentes d'aération sont obstruées. ■ Veillez à ce que l'air puisse circuler.
	La vaisselle n'a pas chauffé suffisamment longtemps. ■ Le temps de chauffage de la vaisselle dépend de différents paramètres (voir chapitre « Chauffer la vais-selle »).
La vaisselle est trop chaude.	Vous n'avez pas sélectionné le mode de fonctionnement — Chauffage de vaisselle de service ou □ Chauffage des tasses/verres. ■ Réglez le mode de fonctionnement adéquat.
	La température réglée est trop élevé. ■ Sélectionnez une température plus faible.
Traces de frottement sur le bord supérieur du bandeau sur la façade.	Lors du montage ou du démontage d'un apparil au-dessus du tiroir, des traces de frottement sont appara-rues. ■ Retirez avec précaution les traces d'usure à l'aide du côté dur d'une éponge à récurer.

Miele propose une large gamme d'accessoires Miele parfaitement adaptés à l'entretien et au nettoyage de vos apparreils.

Pour les commander, il vous suffit de vous rendre sur la boutique en ligne Miele.

Ils sont également disponibles auprès du service après-vente Miele (voir la fin du present mode d'emploi) ou chez votre revendeur Miele.

Grille-support

Augmente la surface de chargement (ESW 7020, ESW 7030, ESW 7120).

Tapis antidérapant

Veille au bon maintien de la vaisse.

Baguette de recouvrement

Recouvre la zone du boîtier entre le tiroir et l'appareil combiné se trouvant audressus.

Chiffon microfibre

Enlève les empreintes de doigts et les traces légères.

Sur www.miele.com/service, vous trouvez des informations sur l'aide au dépannage et les pieces détachées Miele.

Contact en cas d'anomalies

Vous n'arrivez pas à résoudre l'anomalie par vous-même? Contactez le service après-vente Miele ou votre revendeur Miele.

Vous pouvez prendre rendez-vous en ligne avec le service après-vente Miele sous www.miele.com/service.

Les coordonnées du service après-vente Miele figurent en fin de notice.

Veuillez indiquer le modele et la reférence de votre apparéil (N° de série, de fabrication). Ces deux indications figurent sur la plaque signalétique.

Plaque signalétique

La plaque signalétique se trouve ici :

Garantie

La garantie est accordée pour cet apparéil selon les modalités de vente par le re-vendeur ou par Miele pour une période de 24 mois.

Pour plus d'informations reportez-vous aux conditions de garantie fournies.

Consignes de sécurité pour le montage

Dommages liés à un montage incorrect.

Un montage non conforme peut endommager le tiroir et/ou l'appareil combiné.

Faites réalisier le montage exclusivement par un technician qualifié.

Quand vous encastrez votre tiroir, n'oubliez pas que vous devez pouvoir acceder facilement à la prise.
Le tiroir ne peut être encastré qu'en association avec des apparêils proposés par Miele. S'il est encastré avec un另一种 type d'appareil, vous perdrez le bénéfice de la garantie, car les conditions de fonctionnement correct du tiroir ne seront plus réunies.
Le fond sur lequel le tiroir et l'appareil combiné sont posés, doit être encastré et doit pouvoir supporter l'appareil.
Pour l'encastrement de l'appareil combiné, reportez-vous à la notice de montage correspondante.
Lors du montage du tiroir, respectez les points suivants :

• Le contenu de la vaisselle doit être visible. Cela vous évitera de vous ébouillanter avec des plats chauds qui débordent.
• Il doit y avoir suffisamment d'espace pour-retirer le tiroir.

Instructions d'encastrement

Le tiroir peut etre combiné avec les apparciels encastrables Miele suivants :

• Tous les jours avec une largeur de façon de 595 mm
• Tous les fours vapeur avec une largeur de façade de 595 mm
• Toutes les machines à café avec une largeur de façon de 595 mm
• Tous les micro-ondes avec une largeur de façade de 595 mm
• Le four Dialog avec une largeur de facade de 595 mm

Le second apparéil se place directement sur le tiroir, sans tablette intermédiaire.

Le tiroir est disponible en 3 hauteurs différentes. La cote d'encastrement est égale à la somme de la cote d'encastrement du tiroir et de la cote d'encastrement de l'autre apparéil.

Dimensions d'encastrement ESW 7010, ESW 7110

Toutes les dimensions sont indiquées en mm.

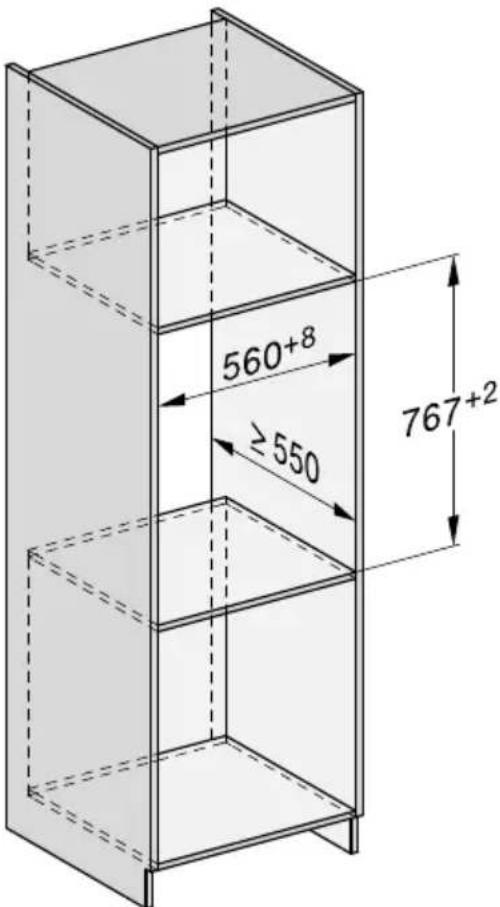

Appareil combiné pour niche d'une hauteur de 45 cm

Il ne doit pas y avoir de paroi arrêté dans la niche d'encastrement.

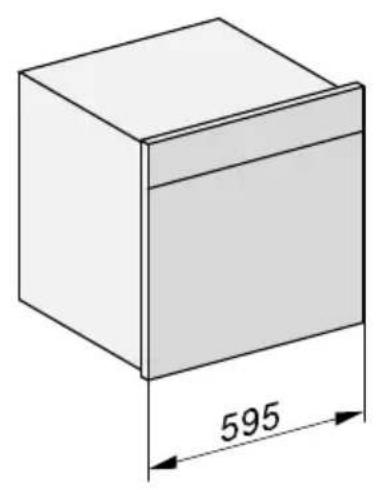

Appareil combiné pour niche d'une hauteur de 59 cm

Il ne doit pas y avoir de paroi arrirée dans la niche d'encastrement.

Vue latérale

A ESW 70 × 0:22 ~mm
ESW 71x0:23,3 mm

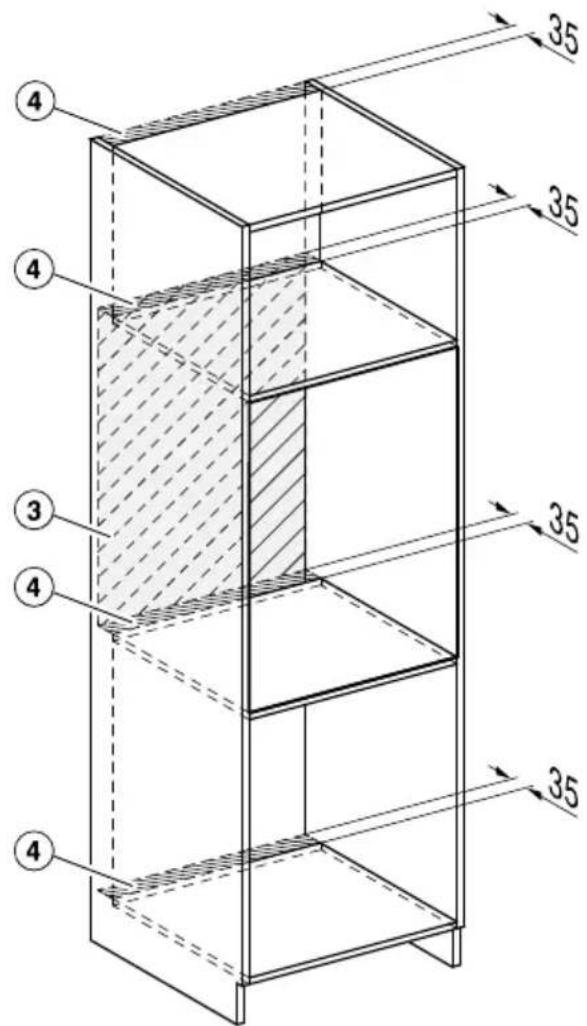

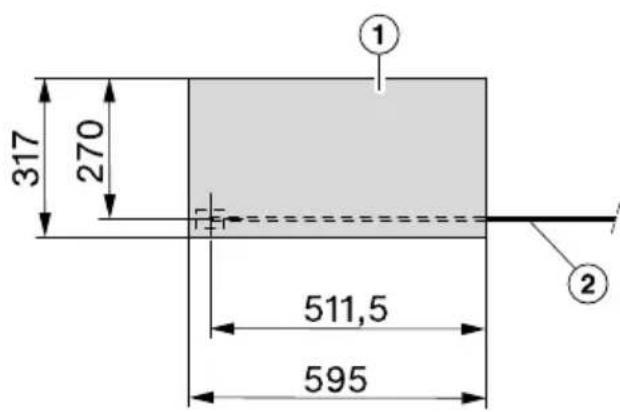

Raccordements et aération

①Vue de face
② Cable d'alimentation, L = 2000mm
③ Pas de raccordement dans cette zone
(4) Découpe d'airation de min. 180~cm^2

Dimensions d'encastrement ESW 7020, ESW 7120

Toutes les dimensions sont indiquées en mm.

Appareil combiné pour niche d'une hauteur de 45 cm

Il ne doit pas y avoir de paroi arrêté dans la niche d'encastrement.

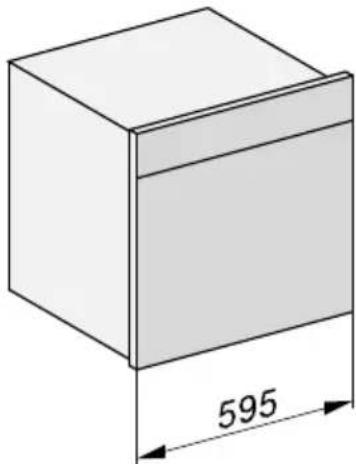

Appareil combiné pour niche d'une hauteur de 59 cm

Il ne doit pas y avoir de paroi arrirée dans la niche d'encastrement.

Vue latérale

A ESW 70 × 0:22 ~mm
ESW 71x0:23,3 mm

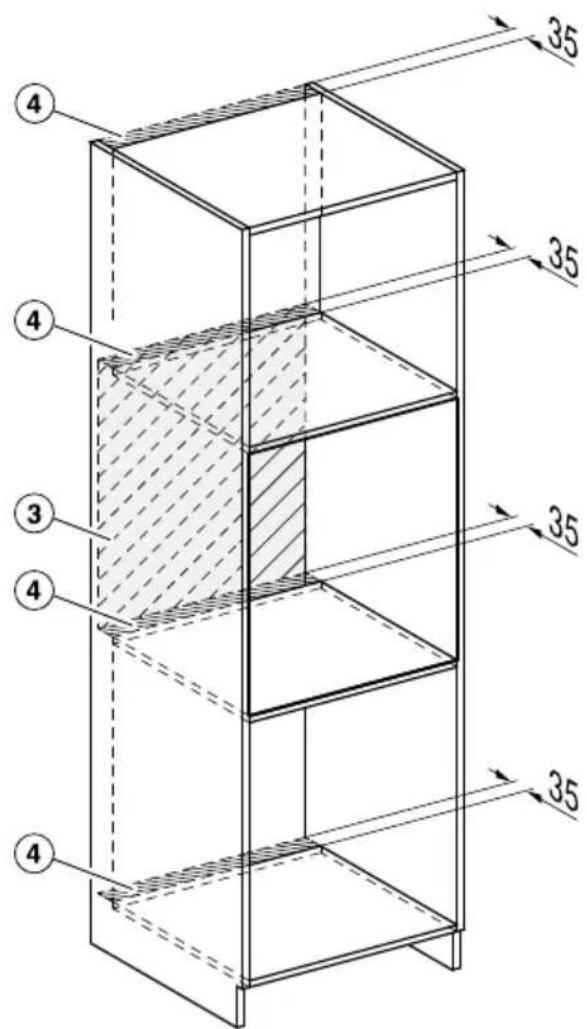

Raccordements et aération

①Vue de face
② Cable d'alimentation, L = 2000mm
③ Pas de raccordement dans cette zone
(4) Découpe d'airation de min. 180~cm^2

Dimensions d'encastrement ESW 7030

Toutes les dimensions sont indiquées en mm.

Appareil combiné pour niche d'une hauteur de 45 cm

Il ne doit pas y avoir de paroi arrirée dans la niche d'encastrement.

Appareil combiné pour niche d'une hauteur de 59 cm

Il ne doit pas y avoir de paroi arrirée dans la niche d'encastrement.

Vue latérale

A ESW 7030:22 mm

Raccordements et aération

①Vue de face
② Cable d'alimentation, L = 2000mm
③ Pas de raccordement dans cette zone
(4) Découpe d'airation de min. 180 cm^2

Montage

Verifiez que la surface d'installation du tiroir est propre et bien horizontalale afin qu'il fonctionne correctement.

Enoncez le tiroir dans l'armoire d'encastrement jusqu'à ce que l'avant du tiroir soit aligné avec l'armoire d'encastrement et ajustez-le.

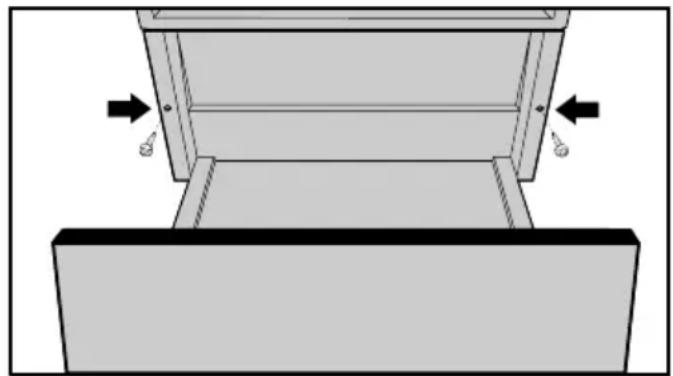

Ouvrez le tiroir et fixez-le aux parois laterales du meuble avec les deux vis livrées.
- Protégez l'arête supérieure du bandeau de tout frottement en installer l'appareil combiné.
Encastrez l'appareil combiné en suivant les indications de la notice de montage correspondante.

Raccordement électrique

Le tiroir est équipé en série d'un raccordement prét à l'emploi à une prise de sécurité.

Installez le tiroir de sorte que la prise soit facilement accessible. Si la prise n'est pas facilement accessible, vérifie qu'un dispositif de sectionnement de chacun des pôles est prévu sur l'inhalation.

Risque d'incendie en cas de surchauffe.

Le fonctionnement du tiroir sur des multiprises et des rallonges peut entrainer une surcharge des cables.

Pour des raisons de sécurité, n'utilise pas de rallonge ni de multiprises.

L'installation électrique doit être conforme aux normes VDE 0100.

Pour des raisons de sécurité, nous recommandons l'utilisation d'un disjoncteur différentiel du type de l'installation domestique associée pour le raccordement electrique du tiroir.

Un cable d'alimentation reseau abimé ne doit être remplaced que par un cable reseau spécial du même type (disponnible auprès du SAV Miele). Pour des raisons de sécurité, seul un professionnel qualifié ou le SAV Miele doit se charger du remplacement.

Le mode d'emploi ou la plaque signalétique vous indique la puissance de raccordement et la protection électrique adaptations. Compareez ces informations avec les données de la connexion électrique sur place.

En cas de doute,contactez un electricien professionnel.

Le fonctionnement temporaire ou permanent sur un système d'alimentation électrique autonome ou non synchrone au réseau ( comme les réseaux auto-nomes, les systèmes de secours) est possible. La condition préalable au fonctionnement est que le système d'alimentation électrique soit conforme aux specifications de la norme EN 50160 ou comparable.

Les mesures de protection prévues dans l'installation domestique et dans ce produit Miele doivent également être assuées dans leur fonction et leur mode de fonctionnement en fonctionnement isolé ou en fonctionnement non synchrone au réseau ou être remplacées par des mesures équivalentes dans l'installation. Comme décrit, par exemple, dans la publication actuelle de VDE-AR-E 2510-2.

Par la presente, Miele déclare que ce tiroir est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration de conformité se trouve sous une des adresses Internet suivantes :

• Page d'accueil miele sur www.miele.fr ou www.miele.be/fr
• Onglet Services, Demande de documentations, Modes d'emploi, sur https://miele.fr/modedemploi ou https://miele.be/modedemploi en individuant le nom du produit ou le numero de série

Bande fréquence 2,4000 GHz - 2,4835 GHz

Puisance maxi- < 100mW male d'émission

MIELE France

Siège social

9 avenue Albert Einstein - Z. I. du Coudray

93151 - Le Blanc-Mesnil CEDEX

R.C.S. Bobigny B 708 203 088

E-mail: [e-mail]

Miele Experience Center Paris Rive Droite

55 Boulevard Malesherbes

75008 Paris

Miele Experience Center Paris Rive Gauche

30 rue du Bac

75007 Paris

Miele Experience Center Nice

Secteur Cap 3000

285 avenue de Verdun

06700 Saint-Laurent du Var

Miele Experience Center Toulouse

10 rue Croix Baragnon

31000 Toulouse

Internet

www.miele.fr

La ligne Consommateurs

Conseils,SAV,accessoires et piées détachées

0974501000

Appel non surtaxé

S.A. Miele Belgique

Z.5 Mollem 480

1730 Mollem (Asse)

Réparations à domicile et autres

renseignements : 02/451.16.16

(Lu.-Ven. 8h-17h)

E-mail: [e-mail]

Internet: www.miele.be

Prenez un rendez-vous au Miele

Experience Center de Bruxelles,

Mollem, Anvers ou Hasselt

https://www.miele.be/fr/c/

miele-belgique-200.htm

Miele Luxembourg S.à.r.l.

20, rue Christophe Plantin

Boite postale 1011

L-1010 Luxembourg-Gasperich

Réparations à domicile

et autres renseignements :

[phone]

(Lu.-Jeu. 8h30-17h //

Vend. 8h30-16h)

E-mail: [e-mail]

Prenez un rendez-vous au Miele

Experience Center de Gasperich

https://www.miele.lu/fr/c/

Siège en Allemagne :

Miele & Cie. KG
