CMB971ETX - Hotte CANDY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Candy
Modèle	CMB971ETX
Largeur (approximative)	90 cm
Poids (approximatif)	12 kg
Alimentation électrique	220-240 V, 50 Hz
Nombre de vitesses	3 + fonction booster
Éclairage	LED, 1,5 W max
Type de filtre à graisse	Lavable (mensuellement)
Filtre à charbon actif	Optionnel, remplacement annuel
Diamètre du conduit d'évacuation	150 mm
Distance d'installation recommandée	65-75 cm au-dessus de la table de cuisson
Mode d'évacuation	Externe ou recyclage (avec filtre charbon)
Niveau sonore (approximatif)	55-65 dB (selon vitesse)
Matériau	Acier inoxydable, verre
Type de commande	Boutons poussoirs
Puissance moteur (estimation)	200 W
Sécurité enfant	Surveillance recommandée
Pièces détachées disponibles	Filtres, ampoules, télécommande (non fournie)
Réparabilité	Intervention professionnelle recommandée pour le moteur
Garantie (standard)	2 ans (pièces et main-d'œuvre)
Indice de protection	Classe II (double isolation)

FOIRE AUX QUESTIONS - CMB971ETX CANDY

Comment installer la hotte Candy CMB971ETX ?

L'installation doit être réalisée à une distance de 65 à 75 cm au-dessus de la table de cuisson. Utilisez le support mural fourni et un conduit d'évacuation de 150 mm. Pour un fonctionnement en recyclage, installez les filtres à charbon actif.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse doit être nettoyé mensuellement avec un produit ménager dégraissant. Vous pouvez le laver à la main ou au lave-vaisselle. Un filtre encrassé réduit l'efficacité de l'aspiration et présente un risque d'incendie.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé au moins une fois par an, ou plus souvent si la hotte est utilisée intensivement. Il est nécessaire uniquement en mode recyclage.

Comment remplacer l'ampoule LED ?

Retirez les vis de la plaque en verre, enlevez-la. Débranchez la connexion de l'ampoule. Les ampoules, douilles et câble doivent être remplacés ensemble (LED 1,5 W max). Remontez dans l'ordre inverse.

Que faire si la hotte vibre fortement ?

Vérifiez que la hotte est correctement fixée au support mural. Si la turbine est coincée ou le moteur mal fixé, coupez l'alimentation et faites appel à un professionnel.

La hotte n'aspire pas assez, que vérifier ?

Assurez-vous que la distance entre la hotte et la plaque de cuisson est de 65-75 cm. Vérifiez que les filtres à graisse sont propres et que le conduit d'évacuation n'est pas obstrué.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, en mode recyclage. Vous devez installer des filtres à charbon actif (non fournis) pour absorber les odeurs. L'installation est identique, mais sans raccorder le tuyau d'évacuation.

Comment activer la fonction booster ?

Appuyez sur le bouton de vitesse maximale (généralement bouton 4) lorsque la hotte fonctionne. La vitesse maximale dure 5 minutes, puis revient automatiquement à la vitesse précédente.

Que faire si l'éclairage ne fonctionne pas ?

Vérifiez si l'ampoule est grillée. Si oui, remplacez-la par une ampoule LED de 1,5 W max. Assurez-vous aussi que le cordon d'alimentation est branché.

Où trouver le numéro de série de la hotte ?

Le numéro de série à 16 chiffres (commençant par 3) se trouve sur le certificat de garantie ou sur une étiquette apposée sur l'appareil. Il est nécessaire pour contacter le service consommateur.

MODE D'EMPLOI CMB971ETX CANDY

Conseils pour la sécurité 42

Cahier des charges 44

Description des composants 50

Fonctionnement 50

Entretien 51

Dépannage 52

Service après ventes 53

Protection de l'environnement 53

Introduction

Merci d'avoir choisi cette hotte.

Ce manuel d'instructions est conçu pour vous fournir toutes les instructions requises relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin de faire fonctionner l'appareil correctement et en toute sécurité, merci de lire attentivement ce manuel avant l'installation et l'utilisation.

La hotte utilise des matériaux de haute qualité avec un design épure. Equipé d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, il fournit également une puissance d'aspiration forte, un fonctionnement avec un bruit modéré, un filtre à graisse et un monta facile.

En plaçant le marquage sur ce produit, nous déclarons, sous notre propre responsabilité, le respect à tous de la sécurité européen la santé et les exigences environnementales énoncées dans la législation pour ce produit.

Avertissement de sécurité

- Ne pas laisser d'enfants utiliser l'appareil

- Cette hotte est dédiée à un usage domestique uniquement. Elle ne doit pas être utilisée pour les barbecues, les rôtisseries ou toutes autres activités

- La hotte et ses filtres doivent être nettoyés régulièrement pour en garantir un bon état de fonctionnement

- Respecter les consignes de ce manuel pour le nettoyage de la hotte afin d'empêcher tout risque d'incendie

- Merci de garder une ventilation dans la cuisine

- Avant de connecter cet appareil, contrôlez que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé doit être remplacé par une personne qualifiée.

- Il doit y avoir une ventilation adéquate de la pièce quand la hotte est utilisée en même temps que des appareils utilisant du gaz ou d'autres combustibles

- l'air ne doit pas être évacué par un conduit qui est utilisé pou évacuer les fumées des appareils utilisant le gaz ou d'autres combustibles

- La réglementation concernant le rejet de l'air doit être satisfaite

- Cet appareil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans connaissance sur l'utilisation du produit, à moins qu'elle ne soi surveillées ou instruites sur l'utilisation de l'appareil par une personne responsable de leur sécurité

- Les enfants doivent être surveillés pour s'assurer qu'ils ne joue pas avec l'appareil.

- Ne pas faire flamber sous la hotte

- La hotte n'est pas destinée à être installé au-dessus d'une plac de cuisson ayant plus de quatre foyers de cuisson

Risque de choc électrique

- Cette hotte ne peut être branchée seulement sur une prise re à la terre. En cas de doute, demandez conseil à un ingénieu qualifié

- Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

Liste d'accessoires pour l'installation

Caractérisriques	Visuels	Qty
Base		1
Cheminée haute		1
Cheminée basse		1
Support de la cheminée bass		1
Support de la cheminée haut		1
Fixation murale		1
φ8 chevilles φ8×φ6 blanches		9
Vis ST4.0×30		9
φ7.2 Vis ST4.0×8		2

Installation (évacuation externe)

Si vous avez une évacuation vers l'extérieur, la hotte pourra être ins comme suit au moyen d'un conduit d'extraction (émail, aluminium, tuy flexible et non inflammable avec un diamètre intérieur de 150mm).

1. Avant l'installation, éteindre et débrancher l'appareil..

1. La hotte doit être placée à une distance comprise entre 65 et 75 au-dessus de la table de cuisson pour un meilleur résultat.

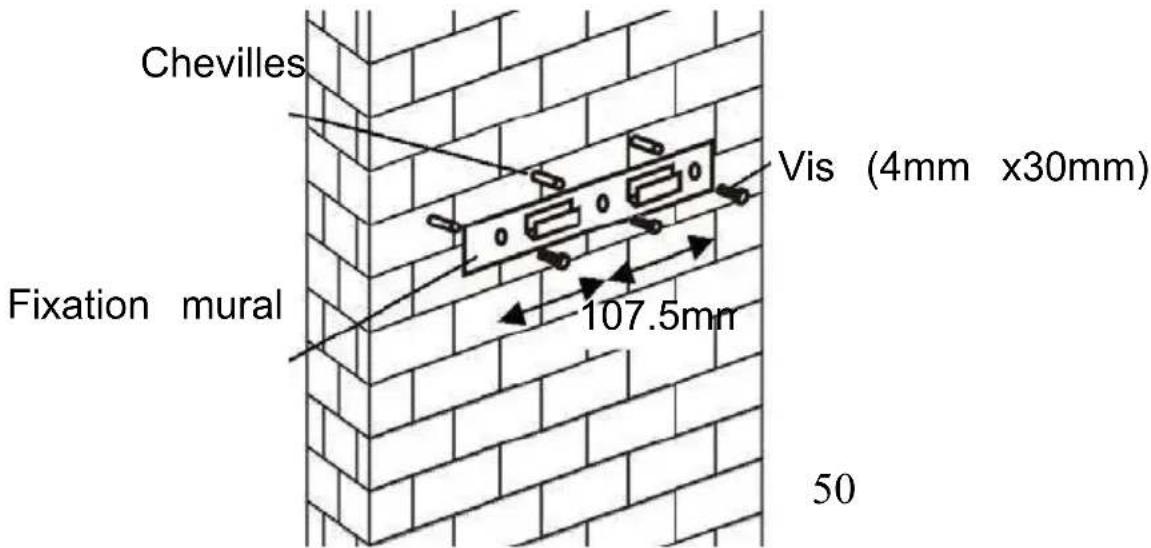

1. Percer 3 trous de 8mm x pour fixer le support. Visser et serrer support sur le mur avec les vis fournies.

Pour panneau incliné Modèle

- besoin de forer 2x8mm trous supplémentaires et vis de fixation et bouchons avant l'installation.

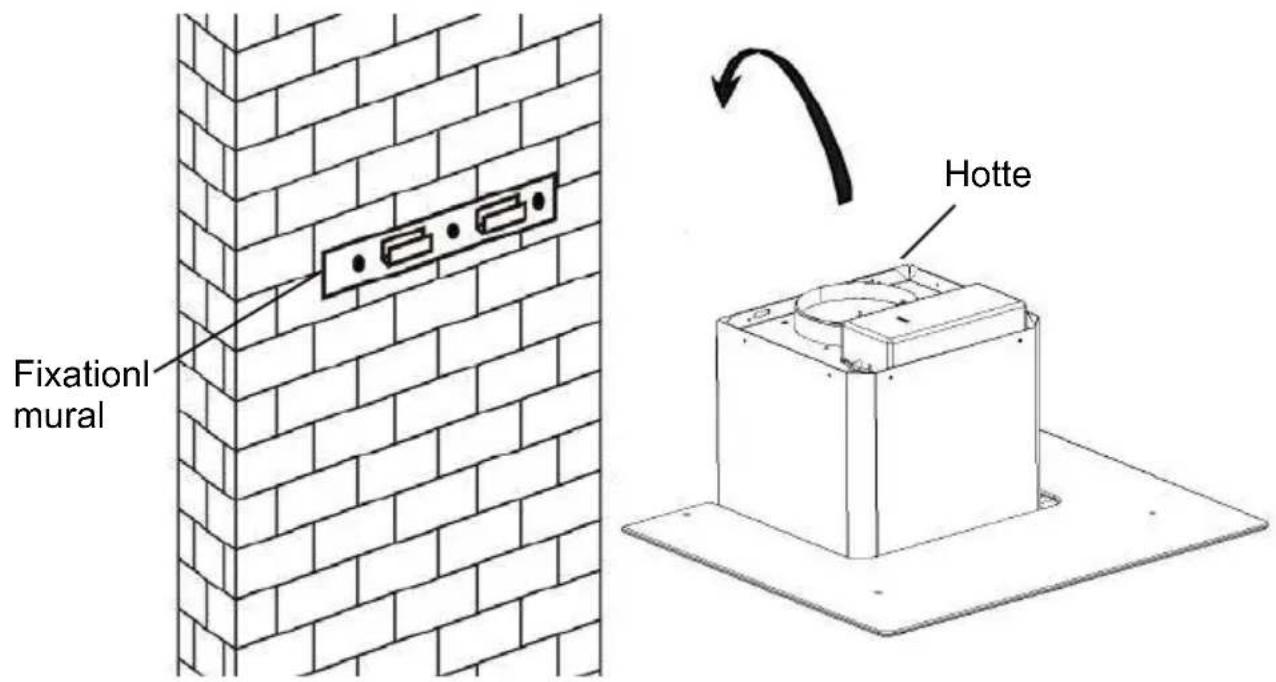

1. Soulever la hotte et fixer la sur la fixation murale

1. Fixer le clapet anti-retour pour la sortie d'air de la hotte. Puis, d'échappement est à fixer sur le clapet anti retour comme indiqué ci-dessous

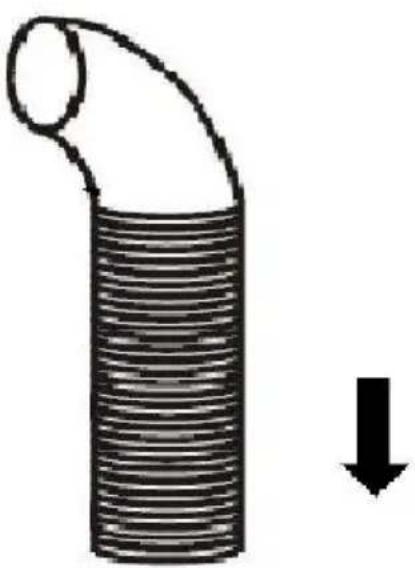

Tuyau d'évacuation

i Placer correctement le verre sur le dessus de la hotte ii Fixer les 4 vis avec la rondelle. Afin d'éviter que le verre se il est recommandé de ne pas serrer les vis trop fortement.

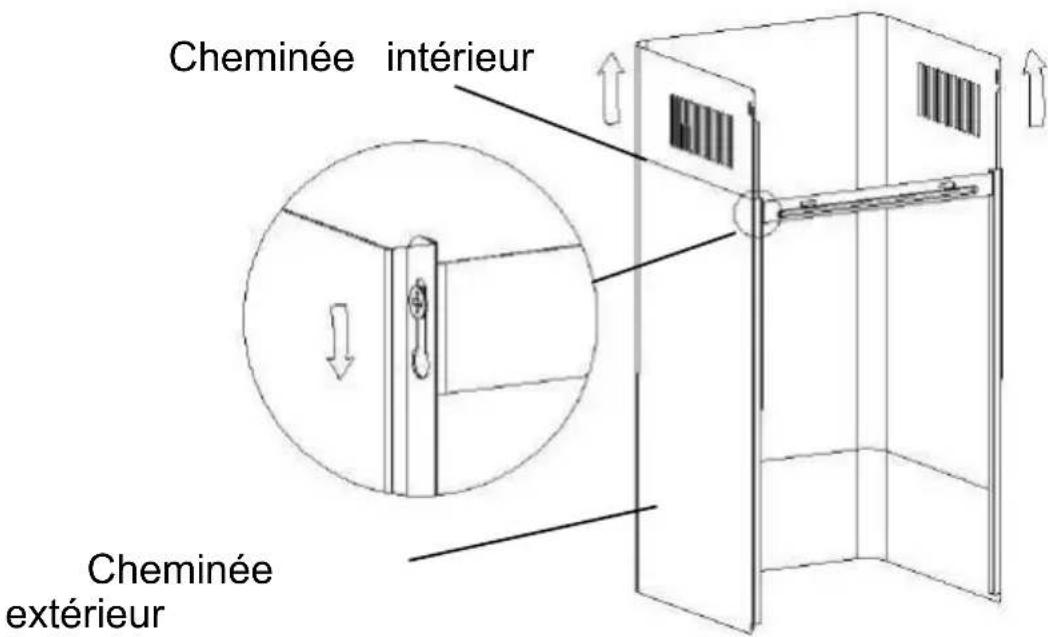

i Mettre la cheminée intérieur dans la cheminée extérieur. Puis, fa glisser la cheminée intérieure vers le haut. Ajuster pour atteindre hauteur souhaitée.

ii faire glisser la cheminée pour ajuster la hauteur de la chemine Quand la hauteur souhaitée est atteinte, puis accrocher le support fixation avec les vis comme la photo ci-dessous.

8.

1. Percez deux trous de 8mm pour fixer le support n°2. Vissez et maintenez le support sur le mur à l'aide de deux visses adaptée
2. Assemblez la hotte sur le support et fixez-la avec deux visses

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'évacuation n'est pas nécessaire et l'installation est identique à celle expliquée dans la section « Installation en évacuation externe »

Les filtres à charbon actif sont utilisés pour absorber les odeurs. Pour installez le filtre à charbon actif, retirez dans un premier temps le filtre à graisse. Appuyez sur le système d'ouverture de la grille et tirez-la vers le bas.

Positionnez le filtre à charbon actif dans le bloc et tournez-le dans sens des aiguilles d'une montre. Faîtes pareil de l'autre côté.

Assurez-vous que le filtre est correctement enclenché. Autrement, il pourrait tomber, ce qui est dangereux. Quand le filtre à charbon actif est enclenché, la force d'aspiration baisse.

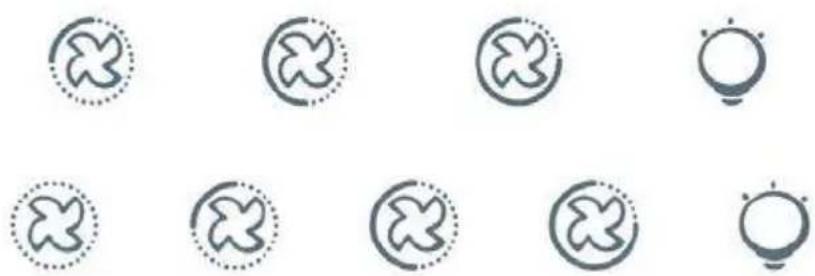

Description du bandeau de commande

Bouton vitesse minimale 1

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faîtes mijoter votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton vitesse intermédiaire 2

Cette vitesse est idéale pour une cuisson standard.

Bouton vitesse maximale 3

En cas de grosse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambiant.

Bouton d'éclairage

Note : Si les trois puissances (minimale, intermédiaire et maximale) sont enclenchées en même temps, l'appareil fonctionnera à pleine puissance.

Bouton Marche / Arrêt

Il est utilisé pour allumer / éteindre le ventilateur

Vitesse bouton plus

Pour augmenter la vitesse du ventilateur

Bouton de diminution de la vitesse

Cette hotte a une fonction booster. Pour activer le booster, appuyez sur la touche 4, entrez dans la vitesse la plus élevée pendant que le capot est en service et il augmente la vitesse pendant 5 minutes, avant de ralentir à nouveau.

Maintenance

Avant de nettoyer votre hotte, débranchez la prise de courant.

1. Nettoyage régulier

Utilisez un chiffon doux humide avec un produit nettoyant. N'utilisez jamais d'éponge du côté grattant, de produit chimique ou n'importe quel autre matériel abrasif pour nettoyer votre hotte.

1. Nettoyage mensuel pour le filtre à graisse

Important : nettoyer le filtre à graisse tous les mois évite des risque d'incendie.

Le filtre à graisse absorbe les graisses, les fumées et la poussière... ce qui affecte directement la puissance d'aspiration de la hotte. Non nettoyé, les résidus de graisse (potentiellement inflammables) peuvent saturer le filtre à graisse. Nettoyez-le avec un produit ménager.

1. Nettoyage annuel pour les filtres à charbon actif

Ce nettoyage s'applique uniquement aux hottes qui fonctionnent en recyclage (non en évacuation externe).

Ces filtres absorbent les odeurs et doivent être remplacés au minimum une fois par an, selon la fréquence d'utilisation de la hotte

1. Remplacer une ampoule

Retirez les vis sur la vitre, et enlevez-la. Trouvez l'ampoule qui doit être remplacée, vous la trouverez placée à l'intérieur de la base de hotte.

Débranchez la connexion, retirez les douilles et le câble de la hotte.

Important : il est impossible de remplacer les ampoules

individuellement, il faut donc se procurer les ampoules, les douilles

et le câble en même temps. (Leds :Max 1,5W)

Replacez les ampoules et les douilles de façon identique. Puis reconnectez le câble d'alimentation de la lumière.

Remettez la plaque en verre en place et vissez-la. Assurez-vous que les visses sont bien serrées.

Dépannage

Erreur	Cause	Solution
Lumière allumée mais aucune ventilation	La turbine de ventilateur est coincée	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	Le moteur est endommagé
Aucune lumière, aucune ventilation	L'ampoule est grillée	Remplacez l'ampoule avec le bon modèle
	Cordon d'alimentation débranché	Rebranchez le cordon d'alimentation
Forte vibration de la hotte	La turbine de ventilateur est coincée	Faîtes intervenir un professionnel pour la réparation
	Le moteur n'est pas correctement fixé	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	L'unité n'est pas correctement fixée su le support	Décrochez l'appareil et vérifiez l'installation et l'emplacement du support de fixation
Faible puissance d'aspiration	La hauteur entre la hotte et la plaque de cuisson est trop élevée	Ajustez la hauteur entre 65-cm

Service consommateur

Si vous ne pouvez pas identifier la cause de la panne, éteignez voil appareil et contactez le service consommateur.

Numéro de série de l'appareil : où le trouver ?

Il est important d'informer le service consommateurs de la référence de votre produit ainsi que du numéro de série (à 16 chiffres qui commence par un 3) ; il peut être trouvé sur le certificat de garant ou sur l'appareil.

Cela peut éviter des trajets inutiles aux techniciens, mais aussi des frais de déplacement non négligeables.

Protection de l'environnement

Cet appareil est produit conformément à la directive européenne 2012/19/EU concernant la mise au rebut des déchets d'équipements électriques et électroniques.

Le fait que cet article ait été réalisé en conformité avec les normes en vigueur, contribue à prévenir toute conséquence nuisible pour l'environnement et la santé, la simple mise au rebut de cet appareil provoquerait en revanche de graves dommages.

Ce symbole indique que ce produit ne peut en aucun cas être traité comme un déchet ménager, il doit être remis à un centre de collect chargé du recyclage des équipements électriques et électroniques.

Pour obtenir de plus amples détails au sujet au sujet du traitement, de l'élimination, et du recyclage de cet appareil, contacter le service local de collecte des déchets ou bien s'adresser au magasin dans lequel l'article a été acheté.
