Type de produit	Boîtier d'ordinateur (unité centrale)
Marque	CORSAIR
Modèle	iCUE 465X RGB
Dimensions (L x l x H)	467 x 216 x 455 mm
Poids	~7,5 kg
Matériau panneau latéral	Verre trempé (panneau gauche)
Ventilateurs inclus	3x 120mm RGB (préinstallés à l'avant)
Emplacements ventilateurs avant	3x 120mm ou 2x 140mm
Emplacements ventilateurs haut	2x 120mm ou 1x 140mm
Emplacement ventilateur arrière	1x 120mm
Compatibilité radiateurs avant	Jusqu'à 360mm (3x120) ou 280mm (2x140)
Compatibilité radiateurs haut	Jusqu'à 240mm (2x120) ou 140mm
Compatibilité radiateurs arrière	120mm
Longueur max carte graphique	370 mm
Longueur max bloc d'alimentation	180 mm
Baies de stockage	2x SSD 2.5" (amovibles), 2x HDD 3.5"
Connecteurs panneau avant	USB 3.0, USB 2.0, audio mic/casque
Contrôle RGB	iCUE Lighting Node CORE (inclus)
Alimentation	Non incluse (format ATX standard)
Format carte mère compatible	ATX, Micro-ATX, Mini-ITX
Filtres anti-poussière	Avant (amovible), haut (magnétique)
Nettoyage	Dépoussiérage régulier des filtres et composants avec un chiffon doux
Sécurité	Conforme à la directive 2011/65/EU (RoHS)
Pièces détachées / Réparabilité	Ventilateurs, filtres, vis disponibles via support CORSAIR

FOIRE AUX QUESTIONS - ICue 465X RGB CORSAIR

Comment installer la carte mère ?

Retirez les panneaux latéraux, placez la carte mère sur les entretoises correspondantes et fixez-la avec les vis fournies. Consultez le schéma de la notice pour l'emplacement exact des entretoises.

Comment retirer les panneaux latéraux ?

Le panneau en verre trempé se retire en dévissant les vis à main situées à l'arrière. Le panneau normal se retire de la même manière. Soyez prudent avec le verre pour éviter les cassures.

Comment installer le bloc d'alimentation ?

Insérez le bloc d'alimentation par l'arrière du boîtier, orientez le ventilateur vers le bas ou le haut selon votre configuration, puis fixez-le avec les quatre vis fournies.

Comment installer des disques durs 3.5" ?

Retirez les plateaux de disques durs en les déverrouillant, insérez le disque dur dans le plateau et fixez-le avec les vis latérales. Replacez le plateau dans son emplacement et verrouillez.

Comment installer des SSD 2.5" ?

Utilisez les plateaux SSD amovibles situés derrière la carte mère. Fixez le SSD avec les vis fournies, puis insérez le plateau dans son logement jusqu'au clic.

Comment contrôler l'éclairage RGB ?

Téléchargez le logiciel iCUE de CORSAIR. Connectez le Lighting Node CORE à un port USB 2.0 interne et à une alimentation SATA. Le logiciel permet de personnaliser les effets et couleurs.

Quels types de radiateurs de watercooling sont compatibles ?

Avant : radiateur 360mm (3x120) ou 280mm (2x140). Haut : radiateur 240mm (2x120) ou 140mm. Arrière : radiateur 120mm. Vérifiez les dimensions avant achat.

Y a-t-il des filtres anti-poussière ?

Oui, le boîtier est équipé d'un filtre anti-poussière amovible à l'avant et d'un filtre magnétique sur le dessus. Nettoyez-les régulièrement avec un aspirateur ou un chiffon humide.

Combien de ventilateurs sont inclus et où sont-ils préinstallés ?

Le boîtier est livré avec 3 ventilateurs RGB de 120mm préinstallés à l'avant. Des emplacements supplémentaires sont disponibles en haut et à l'arrière.

Que faire si un ventilateur ne fonctionne plus ?

Contactez le support CORSAIR via support.corsair.com pour demander une autorisation de retour (RMA). Vous pouvez également remplacer le ventilateur par un modèle standard de 120mm.

MODE D'EMPLOI ICue 465X RGB CORSAIR

Longueur 467mm
Largeur 216mm
Hauteur 455mm
Longueur maxima de carre graphique 370mm
Longueur maximaledublocd'alimentation 180mm

Emplacements des ventilateurs:

Avant 3x120mm / 2x140mm (3x120mm inclus)
Haut 2x120mm/1x140mm
Amere 1zumm

Compatibility des radiateurs:

Vis courtes pour ventilateur

Vis pour carte mère/disque dur

Vis pour lecteur optique/disse SSD

Support pour carte mère

Vis de ventilateur longues

Attaches pour cables

Support pour Lighting Node CORE

Vis pour Lighting Node CORE

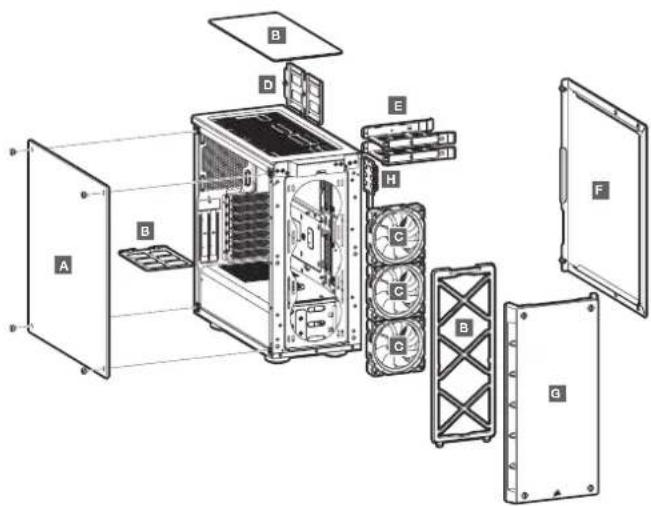

CHARACTERISTIQUES DU BOITIER

A - PANNEAU LATERAL EN VERRE TREMPE
B - FILTR E ANTI-POUSSIÈRE
C-3x RGB VENTILATEUR DE 120mm
D- PLATEAUX DE DISQUES SSD AMOVIBLES

E - PLATEAUX DE DISQUE DUR
F - PANNEAU LATERAL NORMAL
G-PANNEAUAVANT
H - iCUE LIGHTING NODE CORE

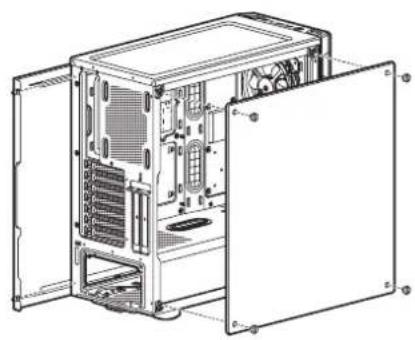

RETRAIT DES PANNEAUX LATÉRAUX

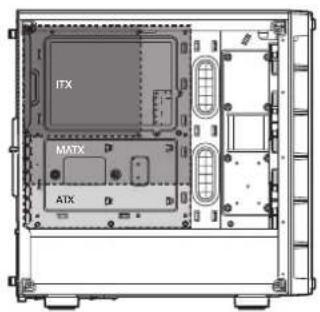

INSTALLATION DE LA CARTE MÈRE

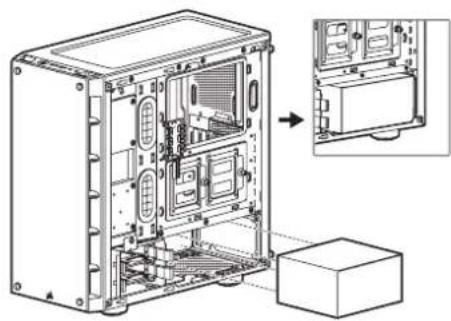

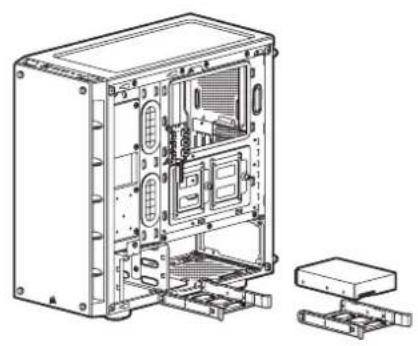

INSTALLATION DU BLOC D'ALIMENTATIONINSTALLATION DES DISQUES DURS

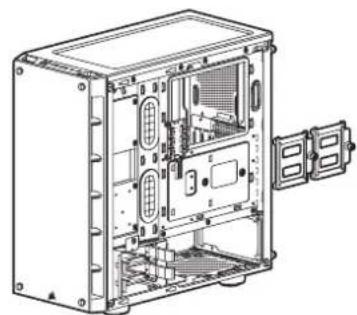

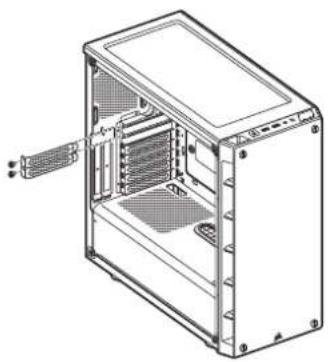

INSTALLATION DES CARTES PCI-eINSTALLATION DES SSD

13 14

FRANÇAIS

RETRAIT DU PANNEAU AVANT

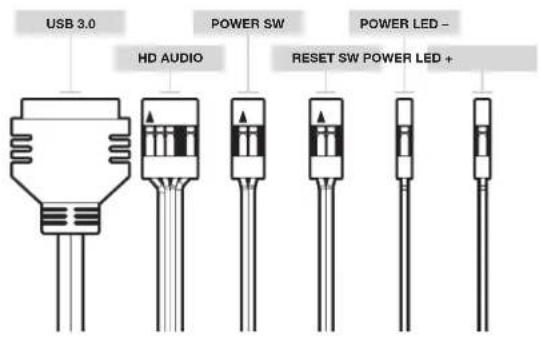

INSTALLATION DES CONNECTEURS E/S AVANT

1516

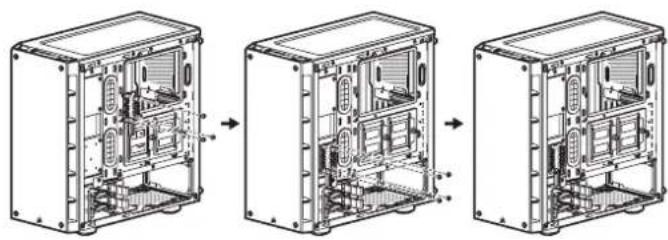

MODIFICATION DE L'EMPLACEMENT DE L'ICUE LIGHTING NODE CORE

FOIRE AUX QUESTIONS

1. La polarité est-elle importante pour l'alimentation du panneau d'E/S et le cavalier de réinitialisation? Non, uniquement pour les cavaliers à LED.
2. À qui doit je m'adresser si mon bottier est endommagé à l'arrêtée ou lorsqu'un ventilateur ne fonctionné plus?

Veiluz you rendre sur le site support.corsair.com etDemandez une RMA (autorisation de return de marchandise) pour que nos puspions remplicant la ou les pioces endomragneés.

1. Ou puls-je monter un ventilateur?

Emplacements des fixations de ventilateur
Avant 3x120mm / 2x140mm
Haut 2x120mm / 1x140mm
Antérie 120mm

Pour en savoir plus sur ce boitier, veilliez vous rendre sur le site corsair.com, à la page des produits.

CORSAIR MEMORY, Inc., clèaré que son équipement est conforme à la directive 2011/65/EU. Une copie de la déclaration de conformité originale peut être obtreve en envoyant un courier électronique à l'adresse [e-mail].

Remarques concernant la protection de l'environnement Conformément à la directive française 2012/19/EU, et affirm d'atteindre un certain nombre d'objectifs en matière de l'environnement, les régles suivantes doivent être appliquées.

Elles concernés les oucches d'équipment electriques etlectroniques. Le pictogramme "pico" présente sur le produit, son manuel d'utilisation ou son emballage indicate que le produit est sourmis à cette rédigération.

La consommateur doit rest来回er à produit usages aux points de collectifs prevus à ce effet. Il peut aussi le remettre un autre valeur. Et il ne sait si la société des produits, en consommateur, contribue à la protection de la nature环境。C'est un acte scolégologique.

Després de la vente en mars de la directive Européenne, à l'origine et le statutaire législateur national. Se propôrent si suïroient:
