Type de produit	Boîtier moyen tour
Marque	Corsair
Modèle	iCue 220T RGB
Dimensions (L x l x H)	395 mm x 210 mm x 450 mm
Poids	Environ 6,5 kg
Matériau	Acier, verre trempé, plastique
Couleur	Noir
Format de carte mère supporté	ATX, Micro-ATX, Mini-ITX
Longueur maximale de la carte graphique	300 mm
Hauteur maximale du refroidisseur CPU	160 mm
Longueur maximale de l'alimentation	180 mm
Emplacements de ventilateurs (avant)	3x 120 mm ou 2x 140 mm
Emplacements de ventilateurs (haut)	2x 120 mm ou 2x 140 mm
Emplacements de ventilateurs (arrière)	1x 120 mm
Compatibilité radiateur (avant)	360 mm ou 280 mm
Compatibilité radiateur (haut)	240 mm
Compatibilité radiateur (arrière)	120 mm
Ventilateurs inclus	3x 120 mm RGB
Contrôleur RGB inclus	Lighting Node CORE
Baies de disque dur 3,5"	2
Baies de disque SSD 2,5"	2
Panneau latéral	Verre trempé à gauche, acier plein à droite
Filtre anti-poussière	Avant, haut, alimentation
Connecteurs panneau avant	USB 3.0 x2, USB 3.1 Type-C, audio jack
Fonctions d'éclairage	RGB via iCUE
Entretien	Nettoyer les filtres et le verre avec un chiffon doux
Sécurité	Éteindre l'alimentation avant toute manipulation
Pièces détachées	Vis de rechange, attaches de câbles
Réparabilité	Remplacer les ventilateurs ou le contrôleur via support Corsair
Informations générales	Conforme à la directive DEEE 2012/19/UE

FOIRE AUX QUESTIONS - iCue 220T RGB CORSAIR

La polarité est-elle importante pour l'alimentation du panneau d'E/S et le cavalier de réinitialisation ?

Non, la polarité n'est importante que pour les cavaliers à LED. Pour les autres connecteurs, vous pouvez les brancher dans n'importe quel sens.

Que faire si mon boîtier est endommagé à l'arrivée ou si un ventilateur ne fonctionne plus ?

Rendez-vous sur le site support.corsair.com et demandez une autorisation de retour (RMA) pour le remplacement des pièces défectueuses.

Où puis-je monter des ventilateurs supplémentaires ?

Vous pouvez monter des ventilateurs à l'avant (3x 120 mm ou 2x 140 mm), en haut (2x 120 mm ou 2x 140 mm) et à l'arrière (1x 120 mm).

Comment installer le Lighting Node CORE ?

Éteignez le système. Branchez l'USB 2.0 à 9 broches sur un cavalier USB 2.0 interne, puis le connecteur SATA sur une prise SATA libre de l'alimentation. Respectez l'ordre des ventilateurs (1 à 6) pour les effets lumineux.

Puis-je monter un radiateur de 360 mm à l'avant ?

Oui, le boîtier accepte un radiateur de 360 mm à l'avant, ainsi que 280 mm. En haut, il accepte 240 mm et à l'arrière 120 mm.

Quel est le format maximal de la carte mère supporté ?

Le boîtier supporte les cartes mères au format ATX, Micro-ATX et Mini-ITX.

Combien de disques durs puis-je installer ?

Vous pouvez installer jusqu'à 2 disques durs 3,5 pouces et 2 disques SSD 2,5 pouces.

Comment retirer les panneaux latéraux ?

Le panneau latéral en verre trempé se retire en déclipsant les languettes ; le panneau plein côté droit se retire en dévissant les vis à main.

Les ventilateurs RGB sont-ils compatibles avec iCUE ?

Oui, les ventilateurs inclus sont compatibles avec le logiciel Corsair iCUE via le Lighting Node CORE pour personnaliser les effets lumineux.

Où trouver le numéro de série et les informations de garantie ?

Le numéro de série se trouve sur l'emballage et sur le boîtier lui-même. Pour la garantie, consultez le site corsair.com ou contactez le support.

MODE D'EMPLOI iCue 220T RGB CORSAIR

Longueur 395mm
Largeur 210mm
Hauteur 450mm
Longueur maximale de carte graphique 300mm
Hauteur maximale du processeur 160mm
Longueur maximaule du bloc d'alimentation 180mm

Emplacements des ventilateurs:

Compatibilité des radiateurs:

Avant. 360mm/280mm
Haut. 240mm
Arriere 120mm

Vis courtes pour ventilateur

Vis pour carto

mere/disque dur

to

）

W

IS

00

UP

loc

to

U

Support pour carte mère

Rondelles

Attaches pour câbles

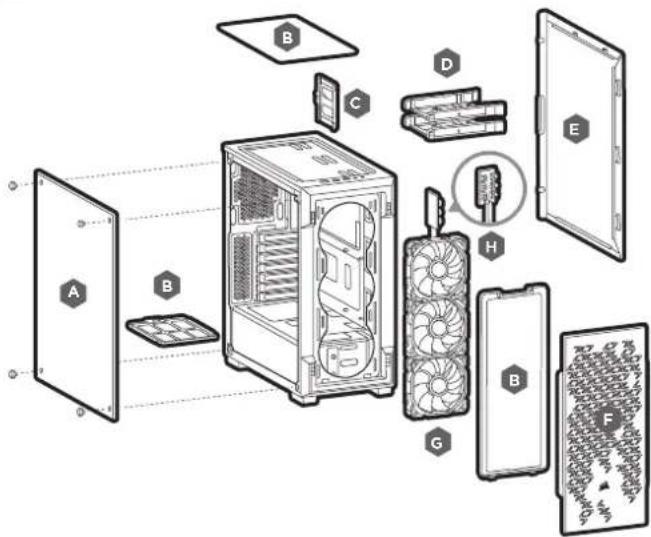

CHARACTERISTIQUES DU BOITIER

A-PANNEAU LATERAL ENVERRE TREMPE
B FILTRANTEANTI-POUSSIÈRE
C-PLATEAU DE DISQUE SSD
D-PLATEAUX DE DISQUE DUR

E - PANNEAU LATERAL PLEIN

F-PANNEAUAVANT

G-3x VENTILATEUR RGB DE 120 mm

H- LIGHTING NODE CORE

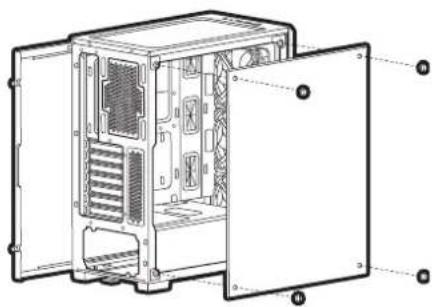

RETRAIT DES PANNEAUX LATERAUX

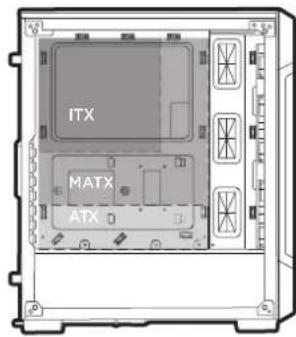

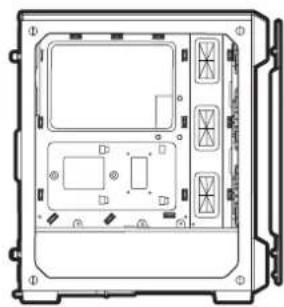

INSTALLATION DE LA CARTE MÈRE

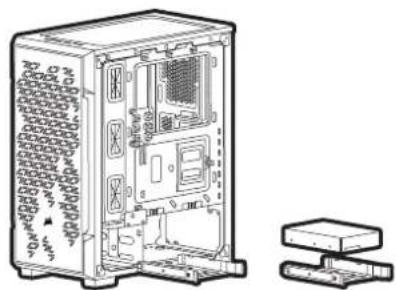

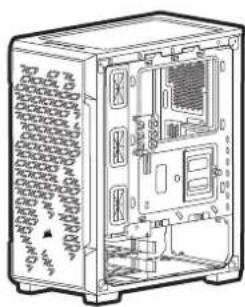

INSTALLATION DES DISQUES DURS

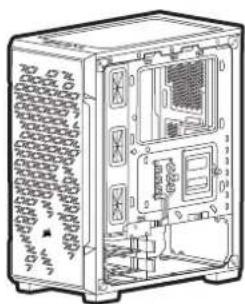

INSTALLATION DE SSD

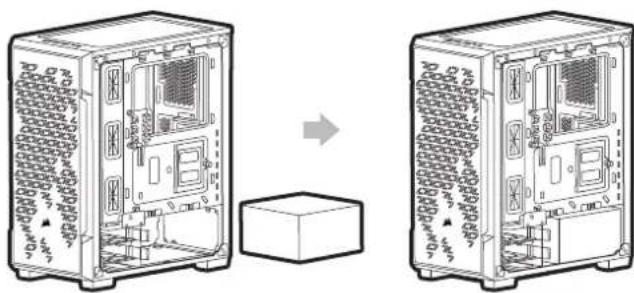

INSTALLATION DU BLOC D'ALIMENTATION

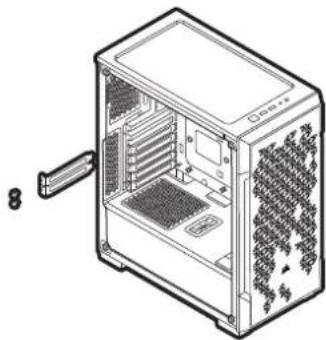

INSTALLATION DES CARTES PCI-e

RETRAIT DU PANNEAU AVANT

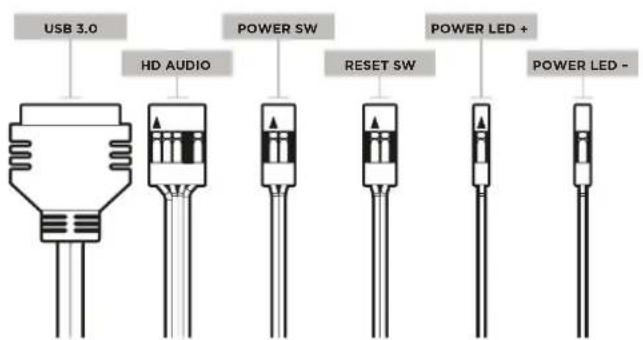

INSTALLATION DES CONNECTEURS E/S AVANT

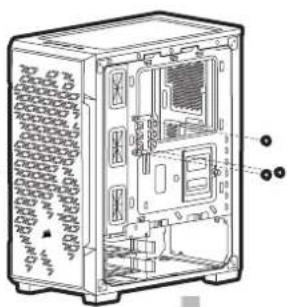

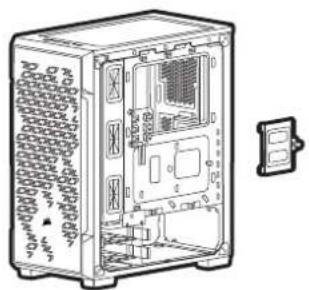

MODIFICATION DE L'EMPLACEMENT DU LIGHTING NODE CORE

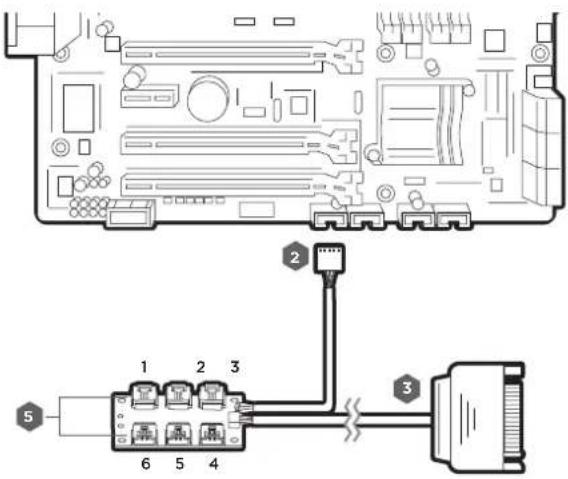

INSTALLATION DU LIGHTING NODE CORE

1. Éteignez votre système avant d'installer le Lighting Node CORE.
2. Branchez I'USB a 9 broches sur un cavalier USB 2.0 interne disponible sur votre système.
3. Branchez le connecteur SATA dans un connecteur SATA disponible sur votre alimentation.
4. Les cables des LED du ventilateur doivent être connectés au hub de ventilation en respectant l'ordre des effets lumineux voulus.
5. Les ventilateurs doivent commencer à la position « 1 » et continuer en série. 1 > 2 > 3 > 4 > 5 > 6
6. Un ventilateur non connecté en série entrainer la rêt de la communication et de la fonction d'éclairage LED RGB.

FOIRE AUX QUESTIONS

1. La polarité est-elle importante pour l'alimentation du panneau d'E/S et le cavalier
   de reinitialisation? Non, uniquement pour les cavailiers à LED.
2. À qui doit je m'accorder si mon boitier est endommage à l'arrivée ou lorsqu'un ventilateur ne fonctionné plus?
   Veuiliez vous rendre sur le site support.corsair.com et demandez une RMA (autorisation de retour de marchandise) pour que nous puissions remplaçer la ou les pieces endommages.
3. Où puis-je monter un ventilateur?

Emplacements des fixations de ventilateur
Avant 3x120mm / 2x140mm
Haut 2x120mm / 2x140mm
Arrière 1x120mm

Pour en savoir plus sur ce boitier, youillez vous rendre sur le site corsair.com.
