FOIRE AUX QUESTIONS - ZK321X ZANKER

La cuisinière ZANKER ZK321X ne s'allume pas, que faire ?

Vérifiez que la cuisinière est correctement branchée et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer la plaque de cuisson de la ZANKER ZK321X ?

Utilisez un nettoyant doux et un chiffon non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Les boutons de ma cuisinière ZANKER ZK321X sont bloqués, que faire ?

Vérifiez si des débris ou de la nourriture bloquent les boutons. Si nécessaire, nettoyez autour des boutons avec un chiffon humide.

La chaleur ne se répartit pas uniformément, que dois-je vérifier ?

Assurez-vous que les casseroles et poêles que vous utilisez sont compatibles avec votre cuisinière et qu'elles sont de bonne qualité. Vérifiez également que la plaque de cuisson est propre.

Comment réinitialiser ma cuisinière ZANKER ZK321X ?

Débranchez la cuisinière pendant quelques minutes, puis rebranchez-la. Cela peut résoudre certains problèmes électroniques.

Est-il normal que la cuisinière dégage une odeur lors de la première utilisation ?

Oui, cela peut arriver lors des premières utilisations en raison des résidus de fabrication. Aérez la pièce et utilisez la cuisinière à vide pendant quelques minutes.

Où puis-je trouver les pièces de rechange pour la ZANKER ZK321X ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés ZANKER ou sur leur site internet.

Comment régler la température sur ma cuisinière ZANKER ZK321X ?

Utilisez les boutons de contrôle situés à l'avant de la cuisinière pour régler la température selon vos besoins.

MODE D'EMPLOI ZK321X ZANKER

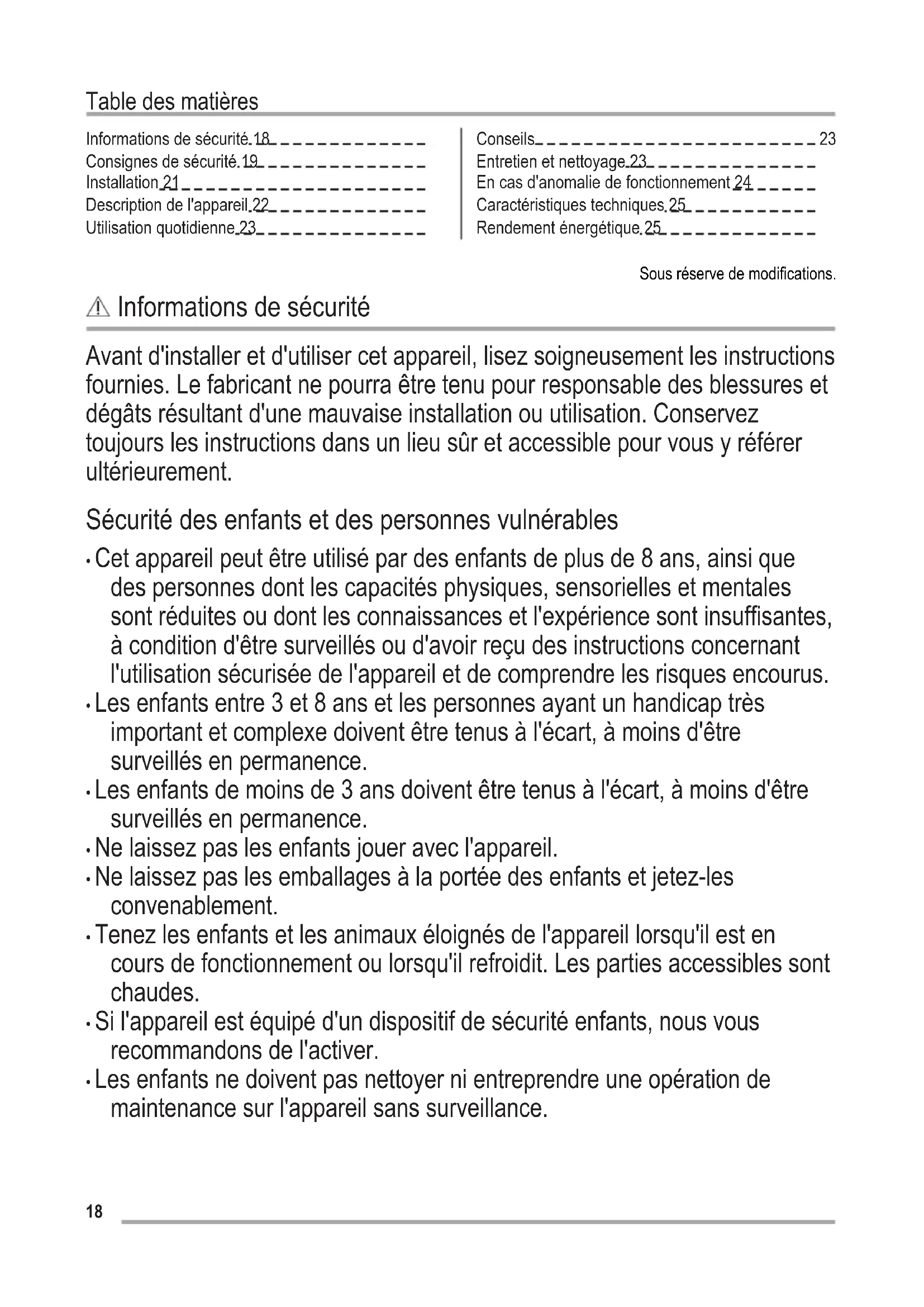

Informations de sécurité.18
Consignes de sécurité.19
Installation 21
Description de l'appareil.22
Utilisation quotidienne.23

Conseils 23
Entretien et nettoyage.23
En cas d'anomalie de fonctionnement 24
Caracteristiques techniques.25
Rendement energetique.25

Sous réserve de modifications.

Informations de sécurité

Avant d'installer et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégats résultat d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sur et accessible pour vous y reférer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacité physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l' apparéil et de comprendre les risques encourus.
• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart, à moins d'être surveillés en permanence.
• Les enfants de moins de 3 ans doivent être tenus à l'écart, à moins d'être surveillés en permanence.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laisserEZ pas les emballages à la portée des enfants et jetez-les convenablement.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprises une opération de maintenance sur l'appareil sans surveillance.

Sécurité générale

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Veillez à ne pas toucher les éléments chauffants.
• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de laGRAISSÉ ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez JAMAIS d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• ATTENTION : Toute cuisson doit etre surveillée. Une cuisson courte doit etre surveillée en permanence.
• AVERTISSEMENT : Risque d'incendie : N'entreposez rien sur les surfaces de cuisson.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, un service de maintenance agrée ou un technicien qualifié afin d'éviter tout danger.
• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson concus ou indiqués comme adaptés par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptés peut entraîner des accidents.

Consignes de sécurité

Installation

AVERTISSEMENT! L'appareil doit etre instalé uniquely par un professionnel qualifié.

AVERTISSEMENT! Risque de blessure corporelle ou de dommages matériels.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un apparéil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Respectez l'espacement minimal requis par rapport aux autres apparèils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• Isolez les surfaces découées à l'aide d'un matériel d'étanchéité pour éviter que la moisissure ne provoque de gonflements.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.

• N'installez pas l'appareil pres d'une porte ou sous une fenêtre. Les recipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.

• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
  Le dessous de l'appareil peut devenir très chaud. Veillez à installer un panneau de séparation sous l'appareil pour en bloquer l'accès. Ce panneau peut être en contreplaqué, provenir d'un autre meuble de cuisine, et doit être composé d'un matériel non inflammable.
• Le panneau de séparation doit couvir entière l'espace sous la table de cuisson.

Branchementélectrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
  L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous que l'appareil est débranché.
• Vérifiez que les paramètres figurant sur la plaque signalétique correspondant aux données électriques de votre réseau.
  Assurez-vous que l'appareil est bien installé. Un cable d'alimentation lache et inapproprié ou une fiche (si presente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
• Utilisez le cable d'alimentation électrique approprié.
• Ne laissez pas le cable d'alimentation s'emmeler.
  Assurez-vous qu'une protection anti-électrocution est installée.
• Utilisez un collier anti-traction sur le cable.
  Assurez-vous que le cable d'alimentation ou la fiche (si presente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
• N'utilisez pas d'adaptateurs multiprisés ni de rallonges.
• Veillez à ne pas endommager la fiche secteur (si présente) ni le cable d'alimentation. Contactez notre service après-vente/agree ou un electricien pour replacer le cable d'alimentation s'il est endommagé.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne peut pas être enlevée sans outils.
• Ne branche la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que

la prise de courant est accessible une fois l'appareil installé.

• Si la prise de courant est l'âche, ne branche pas la fiche d'alimentation secteur.
• Ne tirez jamais sur le cable d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
• N'utilisez que des systèmes d'iso1ation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliirs du support), un disjoncteur differentiel et des contacteurs.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit partager une distance d'ouverture des contacts d'au moins 3 mm.

Utilisation

AVERTISSEMENT! Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si prênts).
• Cet apparéil est exclusivement destiné à une utilisation domestique.
• Ne modifie pas les caractéristiques de cet apparéil.
  Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• Eteignez les zones de cuisson après chaque utilisation.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
• N'utilisez jamais cet apparéil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
  Lorsque you versez un aliment dans de l'huile chaude, elle peut eclabousser.

AVERTISSEMENT! Risque d'incendie et d'explosion.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'avant jamais servi.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur ou à proximé de l'appareil, ni sur celui-ci.

AVERTISSEMENT! Risque d'endommagement de l'appareil.

• Ne laissez pas de recipients chauds sur le bandeau de commande.
• Ne laïsez pas le contenu des recipients de cuisson s'évaporer complètement.
• Prenez soit de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des recipients de cuisson vides ou sans aucun recipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• Ne faites pas cuire les alimentes directement sur la plaque de cuisson. Vous devez utiliser un recipient adapté.
• Cet apparéil est exclusivement destiné à un usage culinaire. Ne l'utilisez pas pour des usages autres que celui pour lequel il a été lié, à des fins de chauffage par exemple.
• Ne laissiez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entra en contact avec la table de cuisson. Cela peut provoquer l'apparition de taches mates.

Entretien et nettoyage

AVERTISSEMENT! Ne retirez pas les touches, manettes et joints du bandeau de commande. De l'eau pourrait s'infiltrer dans l'appareil et l'endommager.

Installation

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Avant l'installation

Avant d'installer la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson.

Modèle PNC Numéro de série

Tables de cuisson intégrées

Les tables de cuisson encastrables ne peuvent être mises en fonctionnement qu'après avoir été installées dans des meubles et sur des plans de travail homologués et adaptations.

• Nettoyez régulierement l'appareil afin de maintainir le revêtement en bon état.
• Éteignez l'appareil et laissez-le refroidir avant de le nettoyer.
• Debranchez l'appareil de l'alimentation électrique avant toute opération de maintenance.
• Ne pulveriséz pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à recycler, de solvants ni d'objets metalliques.

Maintenance

• Pour réparer l'appareil, contactez un service après/agree.
• Utilisez exclusivement des pieces d'origine.

Mise au rebut

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre l'appareil au rebut.
• Debranchez l'appareil de l'alimentation électrique.
• Coupe le cable d'alimentation au ras de l'appareil et mettez-le au rebut.

Câble d'alimentation

• La table de cuisson est fournie avec un cable d'alimentation.
• Pour remplacer le cable d'alimentation endommagé, utilisez le type de cable suivant : H05V2V2-F qui doit supporter une température minimale de 90^ . Contactez votre service après-vente.

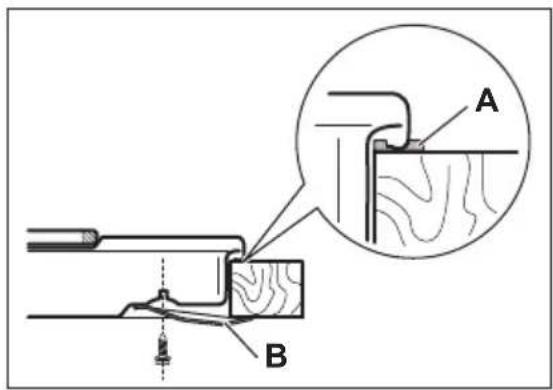

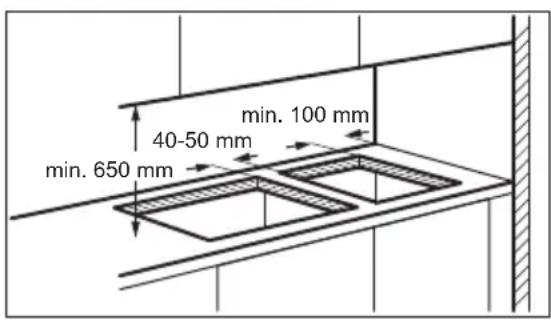

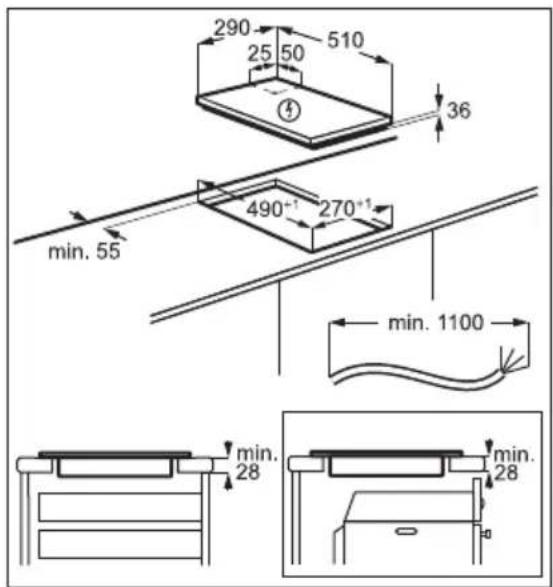

Montage

Description de la table de cuisson

Manette de commande

Symbole Fonction

0 Position Arret
1-6 Niveau de cuisson

Zone de cuisson
2Voyant de mise sous tension
3 Manettes de commande

Chaleurur résiduelle

AVERTISSEMENT! Il y a risque de brûlures par la chaleur résiduelle.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Avant la première utilisation

Placez un récipient contenant de l'eau sur chaque zone de cuisson, réglez sur la position maximale et laissez la table de cuisson fonctionner pendant 10 minutes. Cela permet d'éliminer tout résidu de l'appareil. Faites ensuite fonctionner la table de cuisson sur la position minimale pendant 20 minutes. Pendant cette période, il se peut qu'une odeur et de la fumée se dégagent. C'est normal. Vérifie que la ventilation environnante est suffisante.

Utilisation de la plaque à chauffage rapide

Un point rouge au milieu de la plaque indique qu'il s'agit d'une plaque à chauffage rapide. Une plaque à

Conseils

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Récipients

Le fond de l'ustensile de cuisson doit être aussi plat et écais que possible. Assurez-vous que le fond du recipient est propre avant de le placer sur la surface de la table de cuisson.

ATTENTION! N'utilisez pas de plats en fonte, en argile, en grès, de grils ou de plats à gratin. L'acier inoxydable peut ternir s'il est trop chauffé.

Niveau de cuis- son :	Utilisation :
1 Maintenir au chaud

Entretien et nettoyage

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

chauffage rapide chauffe plus vite que les plaques classiques. Les points rouges sont points sur les plaques. Ils peuvent se déterminer à l'usage, voir disparaître complètement au bout d'un certain temps. Cela n'affecte pas le fonctionnement de la table de cuisson.

Le niveau de cuisson

Pour régler ou modifier le niveau de cuisson, tournez la manette sur le niveau de cuisson souhaite. Pour désactiver, tournez la manette sur la position Off.

Levoyant d'alimentation s'allume quand une ou plusieurs zones de cuisson sont activées. Quand vous désactivez les zones de cuisson,levoyant s'eteint.

Niveau de cuis- son :	Utilisation :
2 Faire mijoter doucement
3 Faire mijoter
4 Faire frire / gratiner
5 Faire bouillir
6 Faire bouillir / Saisir / Faire frire

Informations generales

• Nettoyez la table de cuisson après chaque utilisation.

• Utilisez toujours un réseau dont le fond est propre.

• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.

Inox

• Pour les rebords en inox de la table de cuisson, utilisez un nettoyant spécial acier inoxydable.
• Le rebord en inox de la plaque peut subir une décoloration en raison de la haute température.
• Lavez les éléments en inox à l'eau, puis sechez-les à l'aide d'un chiffon doux.

En cas d'anomalie de fonctionnement

Nettoyage de la plaque électrique

1. Utilisez la poudre de nettoyage ou le chiffon de nettoyage.
2. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un peu de détergent.
3. Faites chauffer la plaque à basse température et laissez sécher.
4. Pour conserver le bon etat des plaques chauffantes, frottez-les regulierement avec de I'huile pour machine a coude. Eliminez le surplus d'huile a l'aide de papier absorbant.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

En cas d'anomalie de fonctionnement

Problème Cause probable Solution
Vous ne pouvez pas allumer la table de cuisson ni la faire fonctionner.	La table de cuisson n'est pas connectée à une source d'alimentation électrique ou le branchement est incorrect.	Vérifiez que la table de cuisson est correctement branchée à une sour- ce d'alimentation électrique. Consul- tez le schéma de raccordement.
Le fusible a disjoncté. Vérifiez que le fusible est bien la		cause de l'anomalie. Si les fusibles disjonctent de manière répétée, fai- tes appel à un électricien qualifié.

Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-venture agreé. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Assurez-vous d'utiliser correctement l'appareil. En cas d'erreur de manipulation de la part de l'utiliseur, le déplacement

du technicien du service après-vente ou du vendeur pourra etre facturé, meme en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livre de garantie.

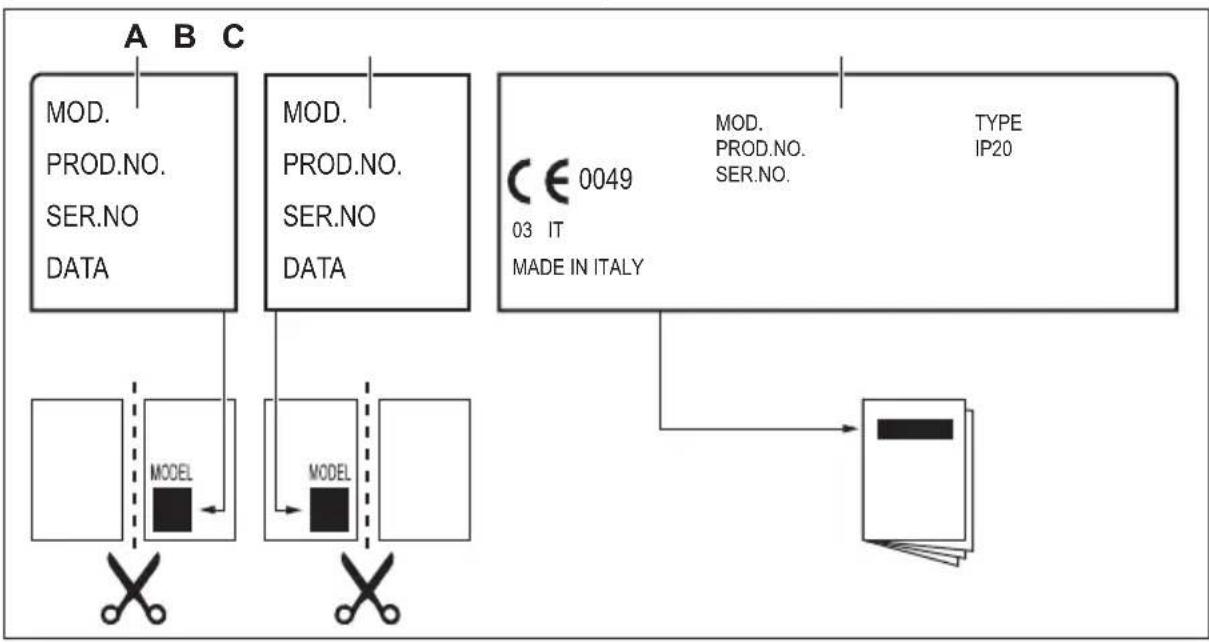

Étiquettes fournies dans le sachet des accessoires

Collez les étiquettes adhésives comme indiqué cidesous:

A. Collez-la sur la carte de garantie et envoyez cette partie (le cas échéant).
B. Collez-la sur la carte de garantie et conservez cette partie (le cas échéant).

C. Collez-la sur la notice d'utilisation.

\section*{Caracteristiques techniques}

\section*{Caracteristiques des zones de cuisson}

Zone de cuisson	Puisance nominale (niveau de cuisson max.) [W]	Diametre de la zone de cuisson [mm]
Avant centrale 1000	145
Arrière centrale 1500	180

Pour des résultats de cuisson optimaux, utilisez des recipients qui ne dépassent pas le diamètre de la zone de cuisson.

Rendement énergétique

Informations sur le produit conformément à la norme EU 66/2014 valable pour le marché européen uniquement

Identification du modele ZK321X

Type de table de cuisson Table de cuisson inté-		grée
Nombre de zones de cuisson 2
Technologie de chauffage Plaque de cuisson
Diamètre des zones de cuisson circulaires (Ø)	Avant centrale	14,5 cm
	Arrière centrale	18,0 cm
Consommation d'énergie selon la zone de cuisson (EC electric cooking)	Avant centrale	194,9 Wh / kg
	Arrière centrale	194,9 Wh / kg
Consommation d'énergie de la ta-ble de cuisson (EC electric hob)	194,9 Wh / kg

EN 60350-2 - Appareils de cuisson domestiques
electriques - Partie 2 : Tables de cuisson - Méthodes de
mesure des performances

Economie d'énergie

Voupeuz economiser de I'energie au quotidien en suivant les conseils suivants.

• Si vous faiteschauffer de I'eau, ne faiteschauffer que la quantite dont vous avez reallement besoin.
• Si possible, couvrez toujours les recipients de cuisson avec un couvercle pendant la cuisson.

En matière de protection de l'environnement

Recyclez les matériaux portant le symbole
Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le

• Activez toujours la zone de cuisson après avoir posé le recipient dessus.
• Le fond du écipient doit avoir le même diamètre que la zone de cuisson.
• Placez les plus petits récipiens sur les plus petites zones de cuisson.
• Posez directement le écipient au centre de la zone de cuisson.
• Vous pouvez utiliser la chaleur résiduelle pour conserver les alimentés au chaud ou pour faire fondre.

symbole 3vec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

Inhaltsverzeichnis
