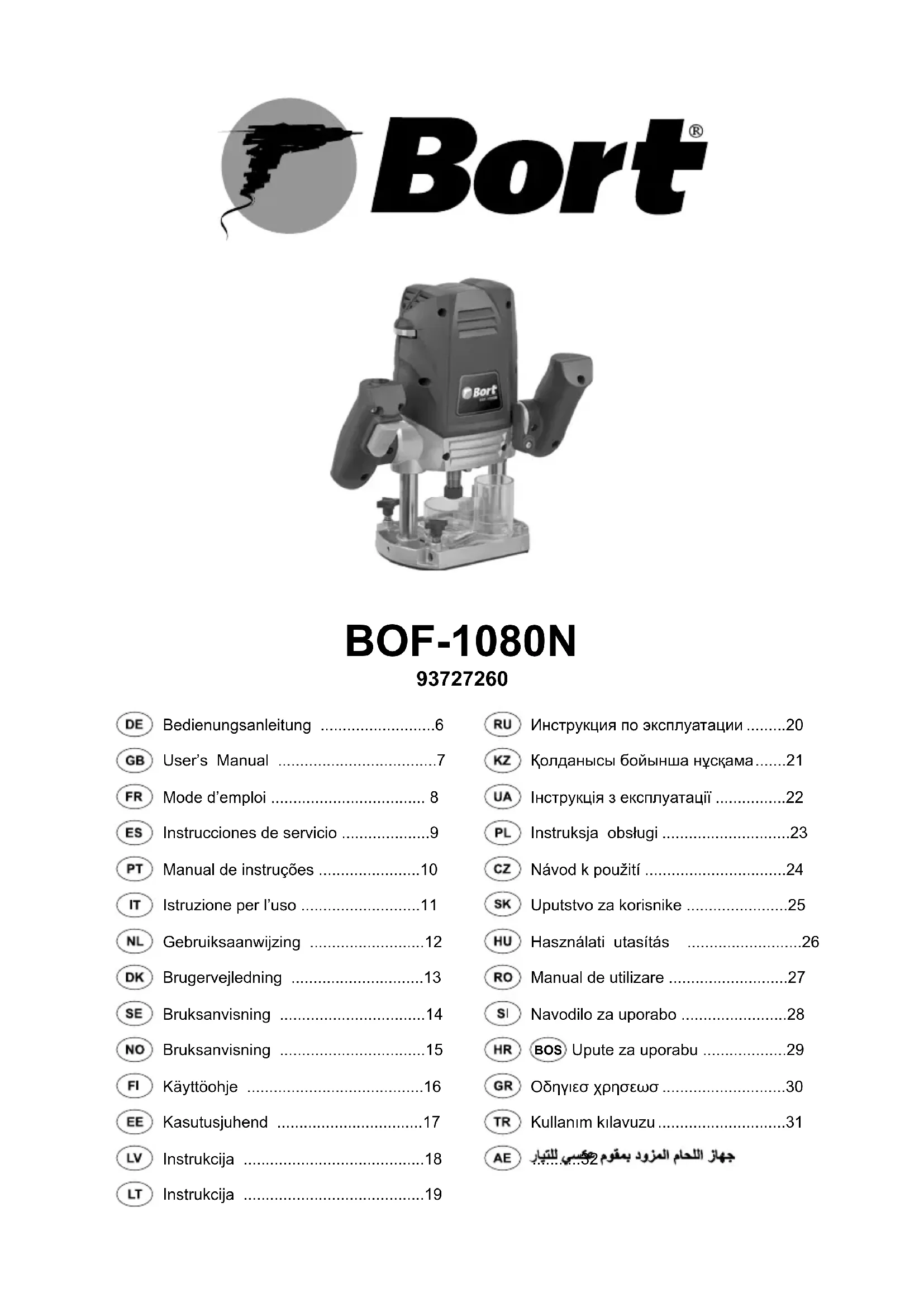

BOF1080N - Fraiseuse Bort - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fraiseuse défonceuse
Marque	Bort
Modèle	BOF1080N
Puissance nominale	1200 W
Alimentation	230 V ~ 50 Hz
Vitesse à vide	Variable jusqu'à 30 000 tr/min
Réglage de la profondeur de fraisage	Butée de profondeur revolvèr avec échelle graduée
Pince de serrage	6 mm et 8 mm (selon modèle)
Semelle	Fonte d'aluminium, plane et stable
Poids	4,5 kg
Dimensions (L x l x h)	310 x 190 x 260 mm
Double isolation	Oui, conforme EN60745
Matériaux usinables	Bois, plastiques, matériaux de construction légers
Fonctions principales	Fraisage de rainures, bords, profils, copiage
Réglage électronique de vitesse	Oui, par molette
Guide parallèle	Inclus, avec vis de serrage
Moteur	Moteur universel à balais
Entretien	Nettoyer avec un chiffon doux et eau savonneuse, pas de solvants
Niveau sonore	Pression sonore < 88,4 dB(A), puissance < 101,4 dB(A)
Vibrations	< 5,1 m/s² (méthode main-bras)
Pieces détachées	Contacter le distributeur SBM Group local
Conformité	CE, EN60745, EN55014, directives 2006/42/CE, 2006/95/CE, 2004/108/CE

FOIRE AUX QUESTIONS - BOF1080N Bort

Quelle est la puissance de la fraiseuse BOF1080N ?

La puissance nominale est de 1200 W, suffisante pour le fraisage du bois et des matériaux légers.

Comment changer la fraise sur la BOF1080N ?

Débranchez l'outil. Utilisez le dispositif de blocage d'arbre (repère 7) pour bloquer l'arbre, puis desserrez l'écrou de pince (repère 6) avec une clé. Remplacez la fraise et resserrez fermement.

Comment régler la profondeur de fraisage ?

Utilisez la butée de profondeur revolvèr (repère 8). Tournez la molette pour choisir la profondeur, puis serrez la vis de serrage (repère 9). L'échelle graduée (repère 12) permet un réglage précis.

Quelle est la vitesse maximale de rotation ?

La vitesse est variable jusqu'à 30 000 tr/min. Vous pouvez la régler via la molette de réglage électronique (repère 13) pour l'adapter au matériau.

Puis-je utiliser des fraises de tout diamètre ?

Non, utilisez uniquement des fraises avec une queue de diamètre correspondant à la pince de serrage fournie (généralement 6 mm ou 8 mm). Vérifiez la pince et remplacez-la si nécessaire.

Comment entretenir la fraiseuse ?

Nettoyez régulièrement le carter avec un chiffon doux et de l'eau savonneuse. Ne pas utiliser de solvants. Assurez-vous que les fentes d'aération sont dégagées. Aucun graissage supplémentaire n'est nécessaire.

Quels matériaux puis-je fraiser avec cette machine ?

Cette fraiseuse est conçue pour le fraisage du bois, des matières plastiques et des matériaux de construction légers. Ne pas utiliser sur des matériaux contenant de l'amiante.

La fraiseuse est-elle livrée avec un guide parallèle ?

Oui, un guide parallèle est inclus (montage décrit dans la notice). Il se fixe sur la semelle via le dispositif d'insertion (repère 5) et se bloque avec la vis de serrage (repère 4).

Quelle est la profondeur de fraisage maximale ?

La profondeur maximale dépend de la fraise utilisée et de la butée. Référez-vous à l'échelle graduée (repère 12) pour le réglage. Ne dépassez pas la profondeur de coupe indiquée sur la fraise.

Que faire en cas de blocage de la fraise ?

En cas de blocage, mettez immédiatement l'outil hors service et débranchez-le. Vérifiez que la fraise est bien serrée et endommagée, et que la profondeur de coupe n'est pas excessive. Consultez un technicien si nécessaire.

MODE D'EMPLOI BOF1080N Bort

L'outil est concu pour le faisage des rainures, bords, profils et rainures droites dans le bois, les matieres plastiques et materiaux de construction legers ainsi que pour le faisage par copiage

SPECIFICATIONS TECHNIQUES 1

ELEMENTS DE L'OUTIL

1 Bouton marche/arrét
2 Poignée
3 Semelle de fraisage
4 Vis de serrage du guide parallele
5 Dispositif d'insertion du guide parallele
6 Ecrou de la pince de serrage
7 Dispositif de blocage d'arbre
8 Butée de profondeur-revolver
9 Vis de serrage de la butée de profondeur
10 Butée de profondeur
11 Levier de blocage
12 Echelle graduée profondeur de fraisage
13 Molette de réglage électronique de la vitesse
14 Bouton de réglage de hauteur

SECURITE

ATTENTION! Lisez toutes les instructions. Le nonrespect des instructions indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.

GENERALITES

• Cet outil est interdit aux jeunes n'ayant pas atteint l'âge de 16 ans
• Toujours débranchez l'outil avec tout réglage ou changement d'accessoire

ACCESSIONS

• SBM Group ne peut se porter garant du bon fonctionnement de cet outil que s'il a eté utilisé avec les accessoires d'origine
• La vitesse admissible des accessoires utilisés doit être au moins aussi élevé que la vitesse à vide maximale de l'outil
• Ne jamais utilisez des frais endommagées ou déformées
• N'utilise que des frais bien affuitedes
• Protégéz les accessoires contre les impacts, les chocs et laGRAISSSE
• N'utilise que des fraises en acier rapide (HSS) ou au carbure avec cet outil

AVANT L'USAGE

• Faites attention aux vis, clous ou autres éléments qui pourraient se trouver dans la pierce à travailler et qui risqueraient d'endommager très fortement votre outil; d'abord les enlevez puis travailliez
• Toujours contrôle si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil (les outils concus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)
• Ne jamais travailliez avec des matériaux contenant de l'amiante
• Serrez la pièce dans le cas où elle ne resterait pas stationnaire de par son propre poids

• Ne pas serrez l'outil dans un etau
  Utilisez un cable de prolongement complètement déroule et de bonne qualité d'une capacité de 16 A
  Le niveau sonore en fonctionnement peut depasser 85 dB(A); munissez-vous de casques anti-bruit

• Portez un masque de protection lors de travaux sur des matériaux produit des poussières nuisibles à la santé; toutes s'informez de la technicity de ces matériaux avant de travailler avec ceux-ci
  S'assurez que I'outil est hors service en le branchant

PENDANT L'USAGE

• Tenez le cable à distance des parties mobiles de l'outil; orientez le cable vers l'arrière le plus loin possible de l'outil
• Ne jamais utilisez l'outil avec le cable ou la plaque-base (= dispositif de protection) endommagée; faites-les replacer par un technicien qualifié
• Evitez de laisser vos doigs près de la fraise quand l'outil est en marche
• Ne jamais dépassez la profondeur de coupe maximale de la frais en coupant
• En cas de dysfonctionnement électrique ou mécanique, mettez directement l'outil hors service et débranchez la fi che
• Au cas où la fraise est bloquée, ayant pour conséquence des saccades, mettez directement l'util hors service
• En cas d'interruption de courant ou de débranchement accidentel de la fi che, éteignez l'outil immédiatement pour l'empecher de redémarrer de façon inopinée
• Ne pas exercez une pression excessive sur l'outil, de sorte qu'il s'arrête

APRES L'USAGE

• Une fois le travail terminé, souveze le levier, et remettez l'outil dans sa position initiale supérieure, puis arrêtez l'outil

3 Montage du plat adaptateur (pour reproductive avec un gaba-rit)
4 Montage du guide pour coupes paralleles
5 Guide circulaire
6 Montage/demontage des praises
7 Contrôle de vitesse
8 Changement de la douille
9 Montage/demontage de l'adaptateur pour l'aspirateur

10 Utilisation de l'outil

La machine est doublement isolée conformément à la norme EN60745; un fil de mise à la terre n'est pas donc pas nécessaire.

ENTRETIEN

Assurez-vous que la machine n'est pas sous tension si vous allez procédé à des travaux d'entretien dans son système mécanique.

Nettoyez régulièrement le carter au moyen d'un chiffon doux, de préférence à Tissue de chaque utilisation. Veillez à ce que les fentes d'aération soient indemnes de poussière et de saletés.

En présence de saleté tenace, employez un chiffon doux humecté d'eau savonneuse. Proscrivez l'emploi de solvants comme l'essence, l'alcool, l'ammoniaque etc. car ces substances attaquent les pieces en plastique. Cette machine ne nécessite pas de graissage supplémentaire.

En cas de panne survenue par exemple à la suite de l'usure d'une piece, contactez votre distributeur SBM Group local.

ENVIRONNEMENT

Pour éviter les dommages liés au transport, la machine est livrédans un emballage robuste. L'emballage est autant que possible constitué de matériel recyclable. Veuillez par conséquent destiner cet emballage au recyclage.

Si vous allez changer de machines, apportez les machines usagées à votre distributeur SBM Group local qui se chargea de les traiter de la manière la plus ecologique possible.

Espanol

Fresadora

INTRODUCCION

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN60745-1:2009, EN60745-2-17/A12:2009, EN55014-1:2006, EN55014-2/A1:2001, EN61000-3-2:2006, EN61000-3-3/A2:2005 conforme aux réglementations 2006/42/CEE, 2006/95/CEE, 2004/108/CEE.

BRUIT/VIBRATION Mesure selon EN 60 745 le niveau de la pression sonore de cet outil est < 88,4 dB(A) et le niveau de la puissance sonore < 101,4 dB(A) (déviation standard: 3 dB), et la vibration < 5,1m / s^2 (methode main-bras).

Tout apparéil électriche usé est une matière recyclable et ne fait pas pas partie des ordures menagères! Nous vous demandons de bien pouvoir nous soutenir en contribuant activement au menagement des ressources et à la protection de l'environnement en déposant cet apparéil dans sites de collecte(si existants).
