Ceiling Mount Bracket - Support des enceintes BOSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support d'enceinte plafond
Marque	Bose
Modèle	Ceiling Mount Bracket
Compatibilité	Bose DS 100SE, DS 40SE, DS 16S/SE
Matériau	Acier
Couleur	Blanc
Dimensions (L x l x H)	200 x 150 x 80 mm
Poids du support	0,8 kg
Poids maximal supporté	22 kg
Fixation au plafond	4 vis M6 ou #12
Orientation horizontale	Oui, réglable
Orientation verticale	Oui, ±90°
Inclinaison	Oui, via collet de réglage
Type de câblage	Bornes à vis
Section de câble recommandée	0,8 mm² à 2,0 mm²
Utilisation	Intérieur uniquement
Température de fonctionnement	-20°C à 50°C
Garantie	2 ans
Certifications	CE

FOIRE AUX QUESTIONS - Ceiling Mount Bracket BOSE

Quel type de câble est recommandé pour connecter l'enceinte au support ?

Utilisez un câble d'enceinte de section comprise entre 0,8 mm² et 2,0 mm². Dénudez la gaine externe et l'isolant des fils pour exposer la longueur de fil nu nécessaire au branchement.

Puis-je monter ce support sur un mur ?

Non, ce support est conçu exclusivement pour un montage au plafond. Ne l'utilisez pas sur un mur ou toute autre surface verticale, cela pourrait entraîner des dommages ou des blessures.

Quel poids maximal le support peut-il supporter ?

Le support peut supporter jusqu'à 22 kg, en respectant un rapport de sécurité de 10:1. Assurez-vous que la surface de montage et les fixations sont adaptées.

Comment régler l'orientation de l'enceinte après installation ?

Pour l'orientation latérale, desserrez le collet de réglage de l'inclinaison, pivotez l'enceinte, puis serrez. Pour l'orientation verticale, desserrez la vis du bras, réglez l'angle (±90°), puis serrez. Ne serrez pas excessivement.

Faut-il utiliser un câble de sécurité ?

Oui, il est fortement recommandé d'utiliser un câble de sécurité conforme aux codes locaux. Fixez-le à l'arrière de l'enceinte via l'insert prévu (vis M4 x 14 mm pour DS 100SE/DS 40SE, vis #8 ou M4 pour DS 16S/SE).

Le support est-il compatible avec les enceintes Bose autres que celles listées ?

Ce support est conçu pour les modèles DS 100SE, DS 40SE et DS 16S/SE. Pour d'autres enceintes, vérifiez les dimensions et le poids avant utilisation.

Quelles vis utiliser pour fixer la plaque de montage au plafond ?

Utilisez quatre vis M6 ou #12 adaptées à la structure du plafond. La surface de montage doit pouvoir supporter le poids total.

Comment entretenir le support ?

Nettoyez le support avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Vérifiez périodiquement le serrage des vis.

Puis-je changer l'inclinaison sans desserrer complètement la vis ?

Non, vous devez toujours desserrer complètement la vis de blocage avant de régler l'inclinaison. Sinon, vous risquez d'endommager le système.

Où trouver des pièces de rechange pour ce support ?

Contactez le service client Bose ou un revendeur agréé. Les pièces comme le bras de déport ou les collets sont disponibles sur demande.

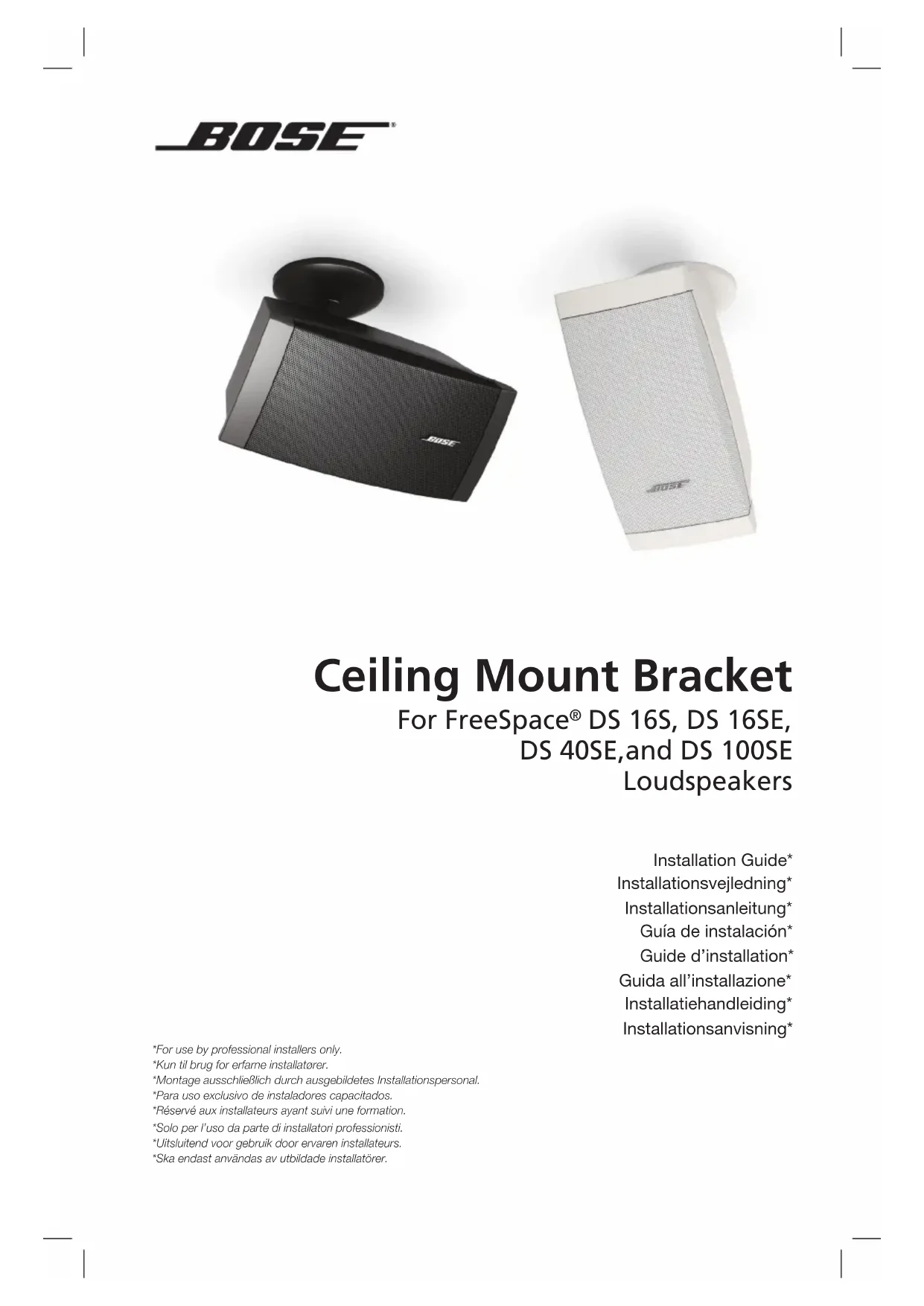

MODE D'EMPLOI Ceiling Mount Bracket BOSE

Guide d'installation*

*Réservé aux installateurs ayant suivi une formation.

Utiliser uniquement des câbles

de 0,8 mm2) à 2,0 mm2.

(0,8 mm2) tot 14 AWG (2,0 mm2).

ATTENTION : ne PAS utiliser cet accessoire sur un mur ou autre surface verticale.

- Pour le montage, choisissez une position, une méthode et des composants conformes aux codes et réglementations en vigueur.

- En raison de la diversité des méthodes et matériaux de construction existants, les a cessoires de fixation de l'enceinte sur la surface de montage ne sont pas fournis. Avant d'installer l'enceinte, consultez un professionnel du bâtiment pour connaître les accessoires de montage adaptés.

- La surface de montage et les accessoires de fixation de l'enceinte sur celle-ci doivent être structurellement capables de supporter le poids de l'enceinte. Il est conseillé de se baser sur un rapport de poids de sécurité de 10:1.

- Il est de la responsabilité de l'installeur de veiller à la sécurité de l'installation de l'enceinte. Toute installation incorrecte de l'enceinte est susceptible de provoquer des dommages matériels, des blessures ou la mort.

Installazione

AVVERTENZA: NON montare su una parete o altra superficie verticale.

Mise en place et orientation des supports

Selon le modèle d'enceinte, positionner la plaque de montage à une distance minimum de X (mesurée à partir du centre de la base) des murs adjacents, afin de préserver la possibilité d'orientation complète des haut-parleurs dans le sens horizontal et vertical.

Remarque : si les plaques de montage sont placées plus près d'un mur que la distance minimum recommandée, la plage de réglage peut être limitée, en fonction du modèle d'enceinte et de son orientation (horizontale ou verticale).

Câblage vers les bornes du support

Les câbles de l'enceinte doivent être reliés aux bornes du support avant la fixation de la plaque de montage au plafond.

Dénuder la gaine externe (A) et une partie plus courte de l'isolant des fils (B) afin d'exposer la longueur de fil nu (C) nécessaire au branchement.

Câblage des bornes du support

Connectez les câbles au terminal comme indiqué.

ATTENTION : Assurez-vous qu'aucun câble dénudé n'entre en contact avec le support.

Installation de la plaque de montage

Fixer la plaque de montage au plafond :

ATTENTION : ne PAS utiliser cet accessoire sur un mur ou autre surface verticale.

• S'assurer que la structure peut supporter le poids du support et de l'enceinte.
• Utiliser des vis M6 ou #12.
• Quatre (4) vis sont nécessaires pour fixer le support de montage au plafond à la superstructure qui supportera ce poids.

Assemblage du support

1. Refermez le cache (B) sur la plaque de montage (A). Assurez-vous que l'encoche du cache est alignée sur le connecteur de la plaque de montage.
2. Tirez le bras de la plaque de montage (C) jusqu'à la plaque de montage (A).
3. Placez le collet de réglage de l'inclinaison (D) au-dessus du bras de la plaque de montage (C) et insérez-le sur la plaque (A). Serrez le collet manuellement.

Remplacement du bras de déport d'enceinte

Il est nécessaire d'utiliser le bras de déport fourni avec le support pour montage au plafond.

1. Déposer les vis et le bras du support pour montage mural.
2. Fixer le nouveau bras support d'enceinte à l'aide des accessoires fournis avec le support pour montage au plafond. Vérifier que le bras et le fil d'enceinte sont positionnés de façon à permettre l'extension du fil vers haut, (A) horizontalement et (B) verticalement.

Montage de l'enceinte

1. Apparier le bras et l'extension de la plaque de montage.
2. Serrer partiellement la vis du bras pour maintenir l'enceinte en place.

Remarque : le réglage d'angle final sera effectué à la fin de l'installation.

Raccordement du fil au support

Raccorder la fiche du câble d'enceinte au connecteur du support.

Orientation latérale de l'enceinte

1. Desserrez le collet de réglage de l'inclinaison.
2. Faites pivoter l'enceinte dans la position souhaitée.
3. Serrez le collet pour bloquer l'enceinte en place.

Orientation verticale de l'enceinte

Plage d'ajustement lorsque l'enceinte est montée : A) horizontalement, B) verticalement.

Réglage de l'angle de l'enceinte

1. Desserrer la vis du bras de l'enceinte.
2. Régler la position verticale désirée (±90°).
3. Serrer la vis pour bloquer l'enceinte dans cette position.

Remarque : Ne serrez pas excessivement la vis de réglage de l'inclinaison. En cas d'utilisation d'une visseuse électrique, réglez celle-ci sur un couple faible.

NE JAMAIS tenter de changer l'inclinaison de l'enceinte sans avoir auparavant desserré entièrement la vis de blocage appropriée. Si la vis n'est pas complètement desserrée lorsque vous tentez de régler l'inclinaison, vous risquez d'endommager le système.

Utilisation d'un câble de sécurité

• Pour le montage, choisir une position, une méthode et des accessoires compatibles avec le code de la construction local.
• Utiliser un câble de sécurité et respecter les instructions de son fabricant.
• Fixer le câble de sécurité à son point de montage à l'arrière du boîtier de l'enceinte :
• DS 100SE et DS 40SE : l'insert est prévu pour une vis M4 x 14 mm.
• DS 16S/SE : l'orifice est prévu pour une vis autotaraudeuse #8 ou M4.
