| Type de produit | Ventirad pour processeur |
| Marque | Scythe |
| Modèle | Kotetsu |
| Compatibilité sockets | LGA 2011, LGA 775/1150/1155/1156/1366, AM2/AM2+/AM3/AM3+/FM1/FM2 |
| Matériaux | Ailettes en aluminium, caloducs en cuivre |
| Dimensions (approx.) | 120 x 100 x 160 mm (L x l x H) |
| Poids | Environ 600 g |
| Ventilateur | 120 mm PWM |
| Vitesse du ventilateur | 300 - 1500 tr/min (estimation) |
| Débit d'air | Environ 70 m³/h (estimation) |
| Niveau sonore | Environ 24 dB(A) (estimation) |
| Dissipation thermique max | Jusqu'à 150 W TDP (estimation) |
| Alimentation | Connecteur 4 broches PWM |
| Pâte thermique | Incluse |
| Outils nécessaires | Tournevis cruciforme (non fourni) |
| Entretien | Dépoussiérer régulièrement, ne pas lubrifier le ventilateur |
| Sécurité | Attention aux bords tranchants ; ne pas trop serrer les vis |
| Réparabilité | Ventilateur amovible, pâte thermique rechargeable |
FOIRE AUX QUESTIONS - Kotetsu Scythe
Quels sockets sont compatibles avec le Scythe Kotetsu ?
Le Kotetsu est compatible avec les sockets Intel LGA 2011, 775, 1150, 1155, 1156, 1366 et les sockets AMD AM2, AM2+, AM3, AM3+, FM1, FM2.
Comment appliquer la pâte thermique ?
Appliquez une quantité de pâte thermique de la taille d'un petit pois au centre du processeur. Étalez-la uniformément à l'aide d'une spatule ou laissez le ventirad la répartir lors du serrage.
Quel est le sens de montage du ventilateur ?
Le ventilateur doit être orienté de manière à souffler l'air chaud vers l'arrière du boîtier, généralement vers le ventilateur d'extraction.
Puis-je utiliser ce ventirad avec un boîtier de faible hauteur ?
Le Kotetsu mesure environ 160 mm de haut. Assurez-vous que votre boîtier offre au moins 165 mm d'espace libre pour le dissipateur.
Comment nettoyer le ventirad ?
Dépoussiérez régulièrement les ailettes et le ventilateur avec un pinceau ou de l'air comprimé. Ne lubrifiez pas le ventilateur et évitez tout produit liquide.
Que faire si le ventilateur fait du bruit ?
Vérifiez que le ventilateur n'est pas obstrué par des câbles et qu'il est correctement fixé. Si le bruit persiste, le roulement peut être usé ; envisagez de remplacer le ventilateur.
Puis-je utiliser une pâte thermique différente de celle fournie ?
Oui, vous pouvez utiliser toute pâte thermique de qualité. Assurez-vous de bien nettoyer l'ancienne pâte avant application.
Comment savoir si le ventirad est bien installé ?
Après installation, le ventirad doit être ferme et ne pas bouger. Les vis doivent être serrées modérément, sans forcer, pour éviter d'endommager le processeur.
Le Kotetsu nécessite-t-il un entretien particulier ?
Un dépoussiérage régulier est suffisant. Il est également recommandé de changer la pâte thermique tous les 2-3 ans pour maintenir les performances.
Où puis-je trouver une pièce de rechange pour le ventilateur ?
Contactez le service client Scythe ou recherchez un ventilateur 120 mm standard compatible avec les fixations du Kotetsu.
Questions des utilisateurs sur Kotetsu Scythe
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Ventirad pour processeur au format PDF gratuitement ! Retrouvez votre notice Kotetsu - Scythe et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Kotetsu de la marque Scythe.
MODE D'EMPLOI Kotetsu Scythe
KOTETSU INSTALLATION GUIDE
| 【本製品を取り付ける前に】・本製品の取り付けの際は、マザーボードをPCケースから取り外す等の作業スペース確保及び、別途作業手袋等をご用意いただくことをお略約します。【取り扱い上の注意】・本製品及び付属部品の保管につきましては、小さなお子様の手の届かないところにて保管をお願いします。・取り付けの際には、本製品及びPC内部の突起によるケ方にご注意ください。 | 【Before Installation】wear gloves prevent any injuries during the installation.【Caution during Installation】・Please keep this product and accessories away from children.・To prevent injuries, please be careful as the edges of the devices installed in your system can be sharp. |
| 【Avant l'installation】 | 【Vor der Installation】 |
| produit et de porter des gants pour éviter tout risque de blessures pendant l'installation. | Während der Installation Handschuhe zu tragen, um Verletzungen vorzubeugen.【Während der Installation】 |
| 【Mise en garde pendant l'installation】 | |
| précaution car ceux-ci sont coupants. | Produkt scharfe Kanten haben kann. |
| 【Antes de la instalación】 | 【Перед установкой】 |
| guantes para evitar lesiones durante la instalación. | данного продукта. Монтаж желательно проводить в перчатках во избежание травм.【Во время установки】 |
| 【Precauciones durante la instalación】 | |
| en su sistema pueden estar aflados. |

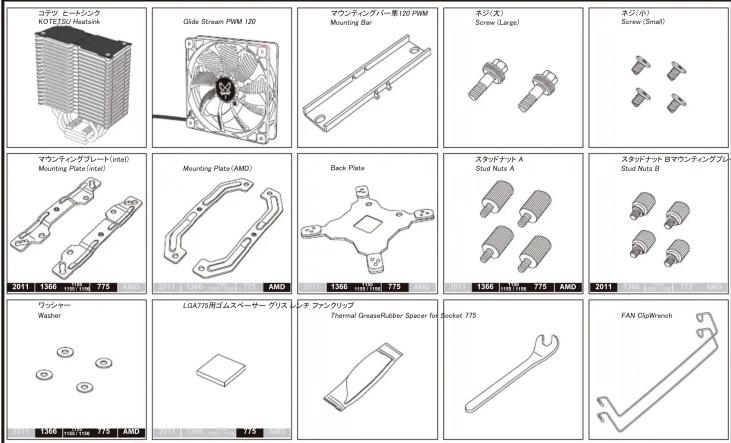

パーツリスト / Items List
Copyright(C)2013 株式会社サイズ(Scythe Co., Ltd.) All Rights Reserved.
Socket LGA 2011
Socket LGA 775 / 1150 / 1155 / 1156 / 1366
Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2


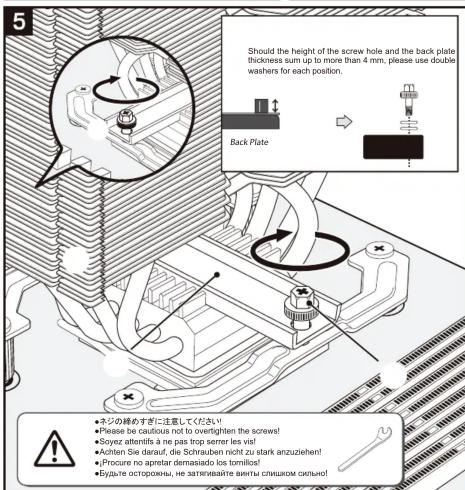

Should the height of the screw hole and the back plate thickness sum up to more than 4 mm, please use double washers for each position. Back Plate •ネジの持めすぎに注意してください! •Please be cautious not to overlighten the screws! •Soyez attentifs à ne pas trop serrer les vis! •Achten Sie darauf, die Schrauben nicht zu stark anzuziehen! •Procure no apetar demasiado los tornit! •Будьте осторонны, не затячивайте винты слишком сильно!
