AXA35 - Recepteur CAMBRIDGE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur stéréo
Marque	Cambridge
Modèle	AXA35
Dimensions (H × L × P)	83 × 430 × 335 mm
Poids	5,6 kg
Puissance de sortie	35 W sous 8 Ω
Distorsion harmonique (THD)	< 0,01 % à 1 kHz, < 0,15 % 20 Hz-20 kHz (80 % de puissance nominale)
Réponse en fréquence	5 Hz - 50 kHz (-3 dB)
Rapport signal/bruit	> 82 dB (non pondéré, réf. 1 W)
Impédance d'entrée	47 kΩ
Facteur d'atténuation	> 50
Consommation maximale	260 W
Consommation en veille	< 0,5 W
Contrôles de tonalité	Graves et aigus shelving, +/-10 dB à 100 Hz et 10 kHz
Entrées audio	4 x RCA (A1-A4), 1 x Phono (MM/MC haut niveau), 1 x Aux (jack 3,5 mm face avant)
Sorties	Enceintes (bornes), Rec Out (RCA), USB 5 V / 500 mA
Sortie casque	Jack 6,35 mm stéréo
Télécommande	Oui, avec piles alcalines
Arrêt automatique (APD)	Activé par défaut, désactivable (20 min d'inactivité)
Alimentation électrique	Secteur, cordon d'alimentation fourni
Nettoyage	Chiffon sec et doux, sans produits abrasifs
Pièces détachées et réparabilité	Contacter un service après-vente agréé

FOIRE AUX QUESTIONS - AXA35 CAMBRIDGE

Comment allumer l'AXA35 ?

Appuyez sur le bouton Marche situé sur le panneau avant pour allumer l'appareil. La LED passe de faible à forte puissance. L'appareil peut également être allumé via la télécommande.

Comment sélectionner une source audio ?

Utilisez les boutons de source (A1/AUX, A2, A3, A4, PHONO) sur le panneau avant ou sur la télécommande pour choisir la source souhaitée. L'entrée Aux avant est automatiquement sélectionnée lorsqu'un jack y est branché.

Comment régler les graves, les aigus et la balance ?

Appuyez sur le bouton Menu pour parcourir les options : Graves, Aigus et Balance. Utilisez le bouton de volume ou les touches de volume de la télécommande pour ajuster le niveau. L'appareil revient en mode normal après 5 secondes d'inactivité.

Comment fonctionne l'arrêt automatique (APD) et comment le désactiver ?

L'APD est activé par défaut : l'appareil passe en veille après 20 minutes d'inactivité. Pour le désactiver, maintenez le bouton d'alimentation enfoncé jusqu'à ce que la LED clignote 5 fois (APD désactivé) ou 10 fois (APD activé).

Comment connecter une platine vinyle ?

Branchez la platine sur l'entrée Phono. L'AXA35 accepte les cellules MM ou MC haut niveau (sortie 2-6 mV, impédance 30-50 kΩ). Pour les cellules MC bas niveau, un transformateur ou préamplificateur externe est nécessaire. Connectez aussi le fil de terre si possible.

Quelle impédance d'enceintes est recommandée ?

Utilisez des enceintes d'impédance 8 Ω. Respectez la polarité (borne rouge = positif, noir = négatif) pour un son correct.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez le sens et l'état des piles (utilisez des piles alcalines). Assurez-vous qu'aucun obstacle ne bloque le capteur infrarouge à l'avant de l'appareil et que la ligne de visée est dégagée.

Comment utiliser l'entrée Aux du panneau avant ?

Connectez un appareil audio portable (lecteur MP3, etc.) via un câble jack stéréo 3,5 mm à l'entrée Aux face avant. Cette entrée est automatiquement sélectionnée et ajoute 10 dB au volume. Débranchez le jack pour réactiver l'entrée A1.

Pourquoi n'y a-t-il pas de son ?

Vérifiez que la bonne source est sélectionnée, que les enceintes sont correctement connectées, que le volume n'est pas au minimum et que l'appareil n'est pas en mode Muet (MUTE). Assurez-vous que le casque n'est pas branché (il coupe les enceintes).

Comment brancher un casque ?

Insérez la fiche jack 6,35 mm du casque dans la prise Casque du panneau avant. Le branchement coupe automatiquement les sorties enceintes. Utilisez un casque d'impédance entre 32 et 600 Ω.

MODE D'EMPLOI AXA35 CAMBRIDGE

Ce guide est concu pour rendre l'installation et l'utilisation de ce produit aussi facile que possible. Les informations contenues dans ce document ont été soigneusement vérifiées au moment de l'impression; cependant, Cambridge Audio menant une politique d'amélioration continue de ses produits, la conception et les caractéristiques de cet apparéil peuvent être modifiées sans préavis.

Ce document contient des informations protégées par le droit d'auteur. Tous droits réservés.
Aucune partie de ce manuel ne peut être produit par un moyen mécanique, électronique ou autre, sous chaque forme que ce soit, sans autorisation prétable etrite du fabricant.
Toutes les marques ou marques déposées sont la propriété de leurs propriétaires respectifs.

Copyright Cambridge Audio Ltd 2019

Assurez-vous d'enregistre votre produit sur: www.CAMBRIDGEAUDIO.COM/REGISTER

Pour profiter des nouvelles sur les futurs produits, mises à jour de logiciels et offres exclusives.

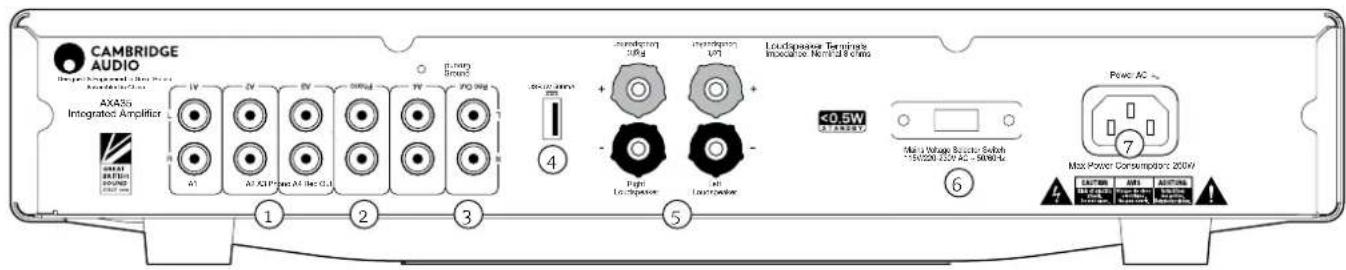

Connexions du panneau arrière

ENTREES AUDIO (A1-A4)

Ces entrées sont adaptées à tout équipement source de type "line level" tel que les sorties audio des lecteurs CD, les dispositifs de streaming comme un Chromecast Audio (cable Phono RCA vers jack requis), etc.

ENTREEPHONO

Cet apparéil a aussi un étage phono intégré.

Vou puez utilisir des platines disque equipees de cellules phono de type MM (aimant mobile) ou MC haut niveau (bobine mobile) (niveau de sortie entre 2 et 6 mV et impandeance de charge entre 30 et 50 Kohm).

Les cellules MC bas niveau {sortie < 1 mV et charge d'impédance habituèlement entre 10 et 1000 ohms} ne peuvent pas être connectées directement et nécessiteront l'utilisation d'un transformateur ou d'un ampli de casque. Merci de contacter votre revendeur pour plus de détails.

Remarque: Les bornes do mise à la terre de la plastine disque et de l'AXR doivent être connectées (si possible) à un fil de terre afin de minimiser le bruit et les boudonnements.

③RECOUT

Connexion a l'entree d'enregistrement d'un magnetophone, a l'entree d'un graveur CD, etc.

Cette sortie fournit un niveau de sortie élève constant qui ne fluctue pas en fonction du volume, de la balance ou de la tonalité de l'appareil principal. Pour cette raison, L'AXA35 ne peut pas être utilisé uniquement comme préamplificateur ou avec un

subwoofer.

Alimentation USB 5v 500mA

Cette connexion USB est conçue pour alimenter un appareil tel qu'un périphérique de streaming ou un adaptateur Bluetooth.

Remarque: Il ne s'agit pas d'une entree et vous ne pourrez donc pas dire de laudio via cette connexion.

⑤ BORNES D'ENCEINTES

Connectez les fils de l'enceinte gauche aux bornes positive et négative de gauche et les fils de l'enceinte droite aux bornes positive et négative de droite.

Dans tous les cas, la borne rouge est la sortie positive et la borne noire est la sortie négative.

Veillez à ce qu'aucun fil de fil ne connecte accidentellement les sorties d'encinte entre elles car cela pourrait endommager l'appareil.

Assurez-vous que les bornes d'enceintes ont ete serreces correctement pour permettre une bonne connexion ecletrique. La qualite du son peut etro affectee si les bornes sont desserrées.

⑥ SÉLECTIONT DR TENSION

Pour la maintenance uniquement.

⑦PRISE D'ALIMENTATION CA

Une fois toutes les connexions terminées, branchez le cable d'alimentation CA dans une prise secteur appropriée et allumez l'appareil.

Veuillez utiliser uniquement le cordon d'alimentation fourni avec l'appareil.

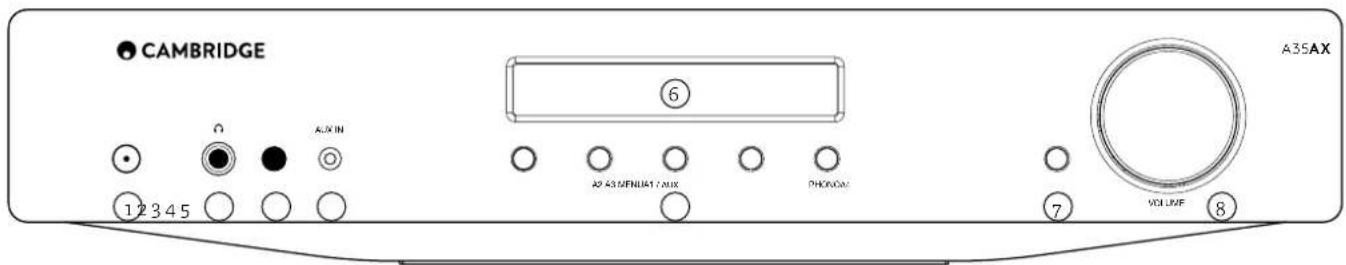

Commandes du panneau avant

① BOUTON MARCHE

Commute l'appareil du mode Veille (indiqué par une LED de faible puissance) au mode Marche (indiqué par une LED de force puissance). Le mode Veille est un mode de faible puissance avec une consommation d'énergie inférieure à 0.5 Watts.

L'APD (Arrêt automatique) est activé par défaut sur ce produit. ÀpRES 20 minutes d'inactivité, l'appareil passae automatiquement en mode veille.

Arrêt automatique{APD}

Vous pouvez activer et-dessactiver le réglage APD. Pour cela, appuyez sur le bouton d'alimentation jusqu'à ce que la LED clignote selon une série.

Les deux séquences ci-dessous indiquent l'option selectionnée.

Veille clignote 5 fois - APD désactiver

Veille clignote 10 fois - APD activé

Remarque: Assurez-vous que l'appareil est allumé avant d'apporter des modifications à la fonction APD.

② PRISE CASQUE

Permet la connexion d'un casque stéreo avec une prise jack 12 (6,35mm). Il est recommandé d'utiliser un casque avec une impédance comprise entre 32 et 600 ohms.

Remarque: Le branchement d'un casque coupe automatiquement les sorties des enceinles.

③ CAPTEUR INFRAROUGE

Reçoit les commandes IR de la télécommande fournie.

Une ligne de visée dégagée entre la télécommande et le capteur est nécessaire.

ENTRÉE AUX

Cette entree source yous permect de connecter un appareil audio portable tel qu'un lecteur MP3 directement a l'avant de l'appareil a laide d'un jack stereo de 3,5 mm.

Une fois branchée, cette entrée est automatiquement selectionnée, bien que d'autres entres que l'A4 piousment est selectionnées une fois qu'un jack stéreo est branché. L'option A1/AUX à l'avant de l'appareil selectionne cette entrée pendant qu'un jack stéreo est branché.

Remarque

• Le branchement d'une source sur l'entrée Aux du panneau avant a priorite sur l'entrée A1. Il suffit de-retirer le jack du panneau avant pour reactiver automatiquelement I'entree A1.

Notez également que comme le niveau de sortie des lecteurs Aux a tendance à être assez bas, l'AXA35 ajoute 10 dB au réglage de volume actuel lorsque (et seulement lorsque) l'entree Aux est sélectionnée.

⑤ BOUTONS DE SOURCE D'ENTREE (A1/AUX, A2, A3, A4, PHONO)

Appuyez sur le bouton correspondant pour selectionner la source musicale souhaitee.

⑥ AFFICHAGE

Permet d'afficher des informations telles que la source d'entree selectionnee, le volume et la tonalite/balance.

Remarque: Lors de l'achat de l'appareil, I'écran est pourvu d'un film protecteur.
Enlovç-le pour un affichage clair.

⑦ BOUTON MENU

Appuyez une fois sur cette touche pour selectionner l'option Graves. En appuyant une deuxieme fois sur cette touche, vous selectionnez l'option Aigus et en appuyant une troisieme fois, vous selectionnez l'option Balance. Lorsque l'une de ces options est selectionnée, la commande de volume regle le niveau. Si vous n'appuyez sur aucune touche pendant un certain temps, la source s'affiche et le réglage du volume revient à sa fonction initiale.

⑧ Contrôle DU VOLUME

Utilisé pour augmenter ou diminuer le niveau sonore des sorties de l'appareil. Cette fonction permet de regler le volume des enceintes et du casque. La commande de volume modifie également le niveau des gravés, des aigués et de la balanco dans les options du menu.

Remarque: Le réglage du volume n' affecte pas le niveau de la sortie 'Rec Out' car celle-ci a un niveau fixe.

Télécommande

L'AXA35 est fourni avec une télécommande qui commande cet apparéil et son túnur intégré. De plus, les boutons avec des iconées de couleur bleue peuvent commander les lecteurs AXC35 ou AXC25 correspondants.

Toujours utiliser des piles alcalines.

BOUTON MARCHE

Bascul lappareil entre le mode Voille et Marche.

MUTE

Coupe le son sur l'appareil. Appuyez de nouveau sur cette touche pour annuler.

VOLUME

Augmente ou diminuée le volume de l'appareil. Également utilisé pour modifier les réglages des gravés, des aigués et de la balance lorsqu'aux-ci sont seLECTIONnés.

MENU

Bascule entre les options Graves, Aigus et Balance. Utilisez les touches de volume pour modifier le niveau de l'option selectionnee.

BOUTONS SOURCE

(A1/AUX, A2, A3, A4, PHONO)

Appuyez sur le bouton correspondant pour selectionner la source musicale souhaitcc.

Connexions

ENCEINTES

Vérifiez l'impédance de vos enceintes. Vous pouvez utiliser des enceintes avec une impédance de 8 Ohms.

Les bornes d'enceintes de couleur rouge sont positifs + et les bornes d'enceintes noires sont négatives - . Assurez-vous que la polarite est respectée à chaque connecteur d'enceinte ou le son peut devenir faible et "phase" avec peu de graves.

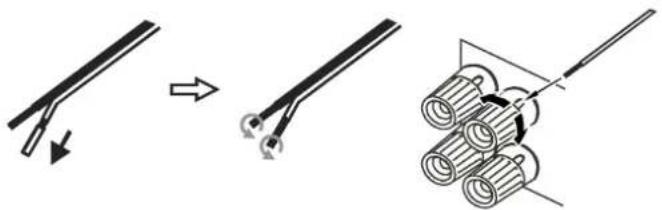

UTILISATION DE CONNXIONS AVEC DES FILS DÉNUDES

Préparez les câbles de l'enceinte pour le raccordement en les dénudant sur environ 10 mm (ou moins). Dénuder plus de 10 mm pourrait provoquer un court-circuit. Torsadez fermement tous les bruns ensemble pour qu'il n'y ait pas de brin desseré. Deviseze la borne d'enceinte, inserez le cable d'enceinte, dessrez la borne pour securiscr le cable.

Remarque : Tous les raccordements sont effectuels à l'aide d'un cable d'enceinte standard.

UTILISATION DE FICHES BANANES

Nous vous recommendons d'utiliser des fiches bananes avec nos appareils afin d'établir une connexion sécurisée et s'assurer qu'il ne puisse causer du bruit ou des interférences non désirsés.

Une fois que vous avez dénudé le cable et torsadé les bruns de fils comme indiqué ci-dessus, connectez les fermement à vos fiches bananes, retirez le capuchon anti poussière de l'extrémité de la borne d'enceinte et enforcez la fiche aussi loin que possible sans appliquer de force excessive.

CONNEXIONS BASIQUES

Le schéma ci-dessous montre la connexion de base de votre apparéil à un lecteur CD, une platine disque et une paîre d'enceintes.

Instructions d'emploi

Après avoir effectué toutes les connexions à votre apparéil, allumez l'AXA35 en appuyant sur le bouton d'alimentation situé sur l'avant de l' apparéil.

SELECTION DE LA SOURCE

Appuyez sur le bouton Source correspondant à la source désirée sur l'avant de l'appareil. Vous pouvez également utiliser la touche appropriée de la télécommande.

RéGLAGE DU VOLUME

Utilizez les touches de Volume haut/bas de la télécommande ou bien le bouton Volume à l'avant de votre apparéil pour modifier le niveau sonore. Le niveau de volume sélectionné s'affiche brièvement sur l'écran frontal.

Le volume est affché en dB négatif et o dB est le niveau le plus élevé.

Un chiffre négatif de plus en plus grand indique que le volume est en train d'être réduit.

RéGLAGE DES PARAMÉTRES AUDIO

Le réglage des graves, des aigus ou de la balance peut être effectué comme suit:

1. Pour entré dans le menu audio, Appuyez sur le bouton Menu à l'avant de l'apparciel ou sur la télécommande.
   2.Passez en revue les réglages disponibles en appuyant sur le bouton Menu. Les réglages disponibles sont dans l'ordre : Graves, Aigus et Balance.

1. Lorsque vous souhaitez effectuer un réglage des graves, des aigus ou de la balance, tournez simplement la commande de volume ou utilisez les touches de commande de volume sur la télécommande.

1. Pour sortir du menu, attendez cinq secondes, jusqu'à ce que l'appareil revienne en mode normal.

Caracteristiques techniques

Puissance de sortie 35 watts (sous 8Ω)

THD (non pondéré) <0,01% à 1kHz, 80% de puissance

nominalc < 0,15% 20Hz-20kHz

80% de puissance nominale

Réponse en fréquence (-3dB) 5Hz - 50kHz

Ratio signal/bruit (réf. 1W) >82dB (non pondéré).

Impedance d'entree 47k Ohm

Facteur d'attenuation de l'ampli de puissance >50

Consommation maxima 260W

Contrôles des Graves/Aigus Shelving, ultimate boost/cut

+/-10dB @ 100Hz et 10kHz

Consommation en veille

<0.5W

Entres: 4 x RCA, 1 x Phono, 1 x Entree Aux

3.5 mm (face avant)

Sorties: Enceintes, Rec Out, alim USB 5V

Dimensions (HxLxP): 83 × 430 × 335mm

Poids 5.6(kg)

Résolution des problèmes

L'APPAREIL NE S'ALLUME PAS

Assurez-vous que le cordon d'alimentation secteur est correctement branché.
Assurez you que la prise est complètement insérée dans la prise murale.
Vérifiez le fusible dans la prise secteur ou l'adaptateur.
- Verifiez sur le panneau avant que l'appareil est sous tension.

IL N'Y A PAS DE SON

Vérifiez que l'entrée selectionnée est la bonne.
- Verifiez que les enceintes sont correctement connectées.
- Verifiez que l'appareil n'est pas en mode silence (mute).

LE SON EST DISTORDU

• Verifie la connexion des enceintes.

IL Y A UN BOURDONNEMENT VENANT DE L'ENCEINTE

Assurez-vous que tous les cables sont bien connectés, en particulier le cable de masse des platines vinyle.

IL Y A UN BRUIT DE FOND ET DES INTERFÉRENCES INDÉSIRABLES

• Eloiignez l'appareil des appareils électriques susceptibles de provoquer des interférences.
  Assurez you que tous les cables sont bien connectés, en particulier le cable de masse des platines vinyle.

LA TÉLECOMMANDE NE FONCTIONNE PAS

• Vérifiez que les piles sont dans le bon sens et qu'elles n'ont pas expiré.
  Assurez you quereienne bloquele capteur de la telecommande.

Si vous rencontres des problèmes avec votre produit, consultez la section d'aide sur notre page Web https://techsupport.cambridgeaudio.com

Pour toute réparation, pendant ou après la garantie, veuillez contacter votre revendeur.
