Caractéristiques techniques	Récepteur AV 9.2 canaux, puissance de 100 W par canal (8 ohms)
Connectivité	6 entrées HDMI, 2 sorties HDMI, compatible avec HDR10+, Dolby Vision, et 4K/60Hz
Audio	Support des formats audio Dolby Atmos, DTS:X, et IMAX Enhanced
Utilisation	Configuration facile via l'application Marantz Setup Assistant
Maintenance	Nettoyage régulier des grilles de ventilation et mise à jour du firmware via USB ou réseau
Sécurité	Protection contre les surcharges, court-circuits et surchauffe

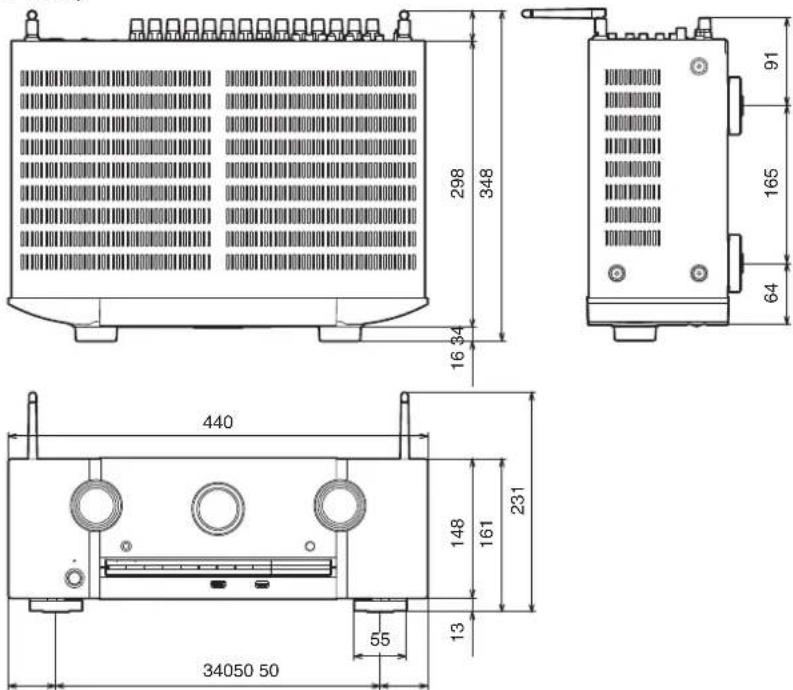

Informations générales	Dimensions : 440 x 373 x 151 mm, poids : 10.5 kg

FOIRE AUX QUESTIONS - SR5014 MARANTZ

Comment réinitialiser le Marantz SR5014?

Pour réinitialiser le Marantz SR5014, éteignez le récepteur, puis maintenez enfoncé le bouton 'Power' tout en appuyant sur le bouton 'Source' jusqu'à ce que le logo Marantz apparaisse. Relâchez les boutons et attendez que le récepteur redémarre.

Comment connecter le Marantz SR5014 à un téléviseur?

Utilisez un câble HDMI pour connecter le port HDMI OUT du Marantz SR5014 à un port HDMI de votre téléviseur. Assurez-vous de sélectionner la bonne entrée HDMI sur votre téléviseur.

Que faire si le son ne sort pas du Marantz SR5014?

Vérifiez que le récepteur est allumé et que le volume est réglé correctement. Assurez-vous que les enceintes sont correctement connectées et sélectionnez la bonne source d'entrée sur le récepteur.

Comment mettre à jour le firmware du Marantz SR5014?

Accédez au menu 'Setup', puis sélectionnez 'Firmware Update'. Vous pouvez choisir de mettre à jour via Internet ou via USB en suivant les instructions à l'écran.

Le Marantz SR5014 prend-il en charge le Bluetooth?

Oui, le Marantz SR5014 prend en charge le Bluetooth. Assurez-vous que le Bluetooth est activé sur votre appareil et recherchez le récepteur dans les paramètres Bluetooth de votre appareil.

Comment configurer les enceintes avec le Marantz SR5014?

Utilisez l'assistant de configuration qui s'affiche à l'allumage du récepteur. Suivez les instructions à l'écran pour placer et calibrer vos enceintes.

Le Marantz SR5014 peut-il être contrôlé par une application?

Oui, vous pouvez contrôler le Marantz SR5014 via l'application Marantz 2016 ou l'application HEOS, disponible sur iOS et Android.

Que faire si l'affichage du Marantz SR5014 est noir?

Vérifiez que le récepteur est allumé et que la connexion HDMI vers le téléviseur est correcte. Essayez de changer d'entrée et vérifiez également les réglages de votre téléviseur.

Comment connecter le Marantz SR5014 à un réseau Wi-Fi?

Accédez au menu 'Setup', sélectionnez 'Network', puis 'Wi-Fi'. Choisissez votre réseau et entrez le mot de passe pour vous connecter.

Le Marantz SR5014 supporte-t-il les formats audio HD?

Oui, le Marantz SR5014 prend en charge les formats audio HD tels que Dolby Atmos, DTS:X et d'autres formats multicanaux.

MODE D'EMPLOI SR5014 MARANTZ

Contenus Connexions Lecture Réglages Conseils Annexe

Récepteur Audio-Vidéo

SR5014

Manuel de l'Utilisateur

Panneau avant

hage

Panneau arrête

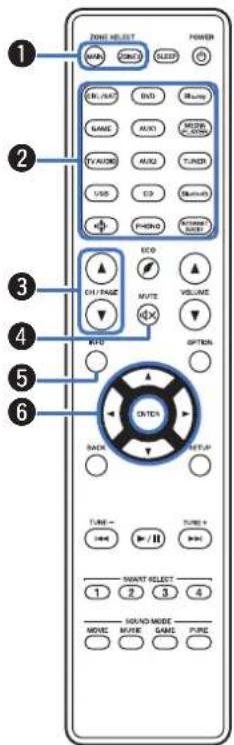

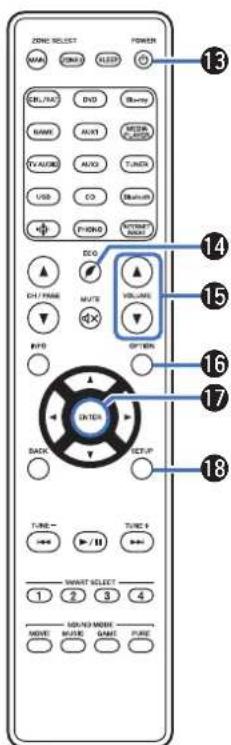

Télécommande

Accessories 8

Insertion des piles 9

Portée de la télécommande 9

10 Caractéristiques

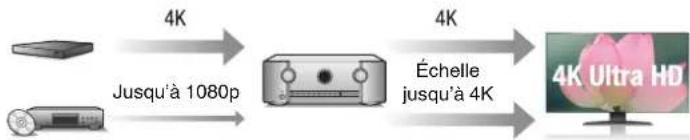

Audio haute qualité 10

Fonctionnement aisé 15

Nomenclature et fonctions 16

Panneau avant 16

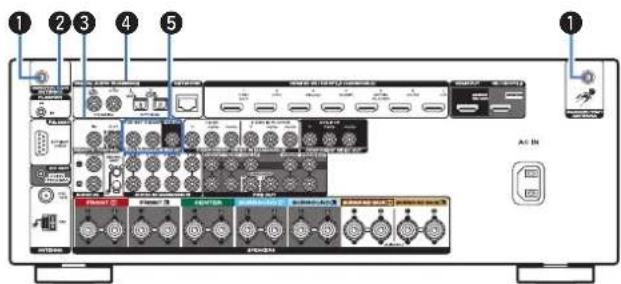

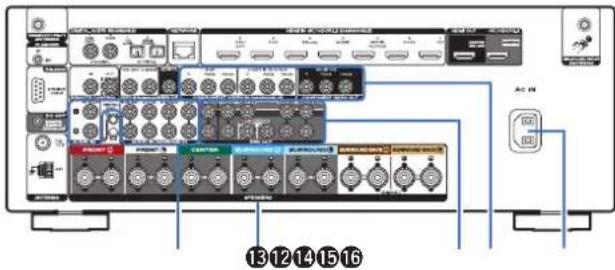

Panneau arrière 21

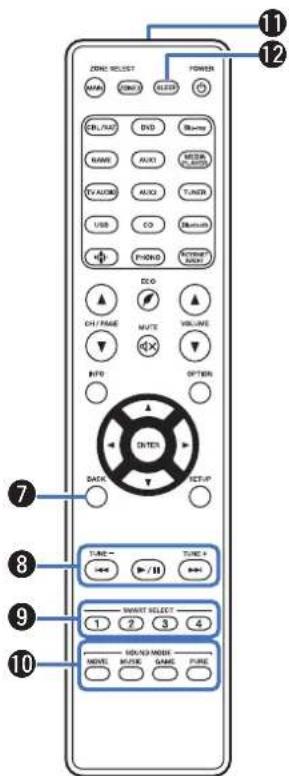

Télécommande 25

Connexions

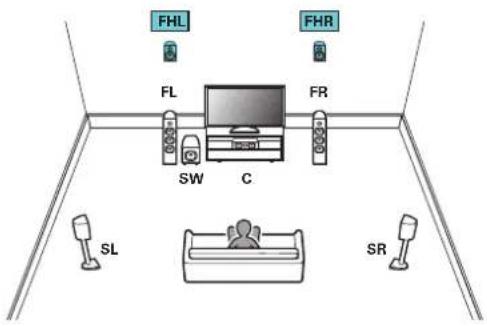

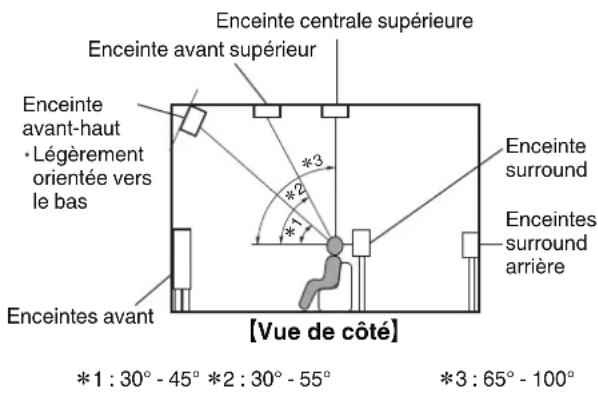

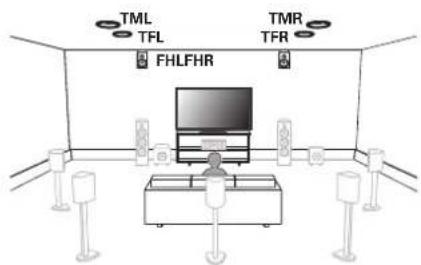

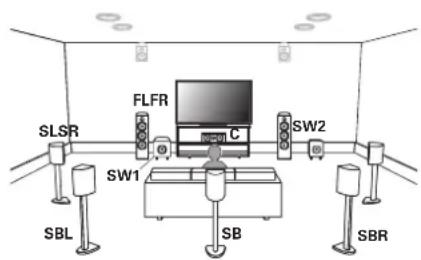

Installation des enceintes 29

Branchement enceintes 36

Avant le branchement des enceintes 36

Configuration de l'enceinte et paramétrages de l'affektation des

Amplis" 40

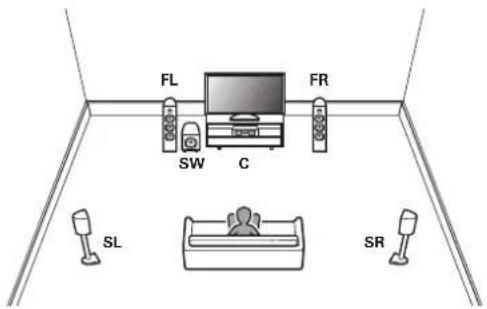

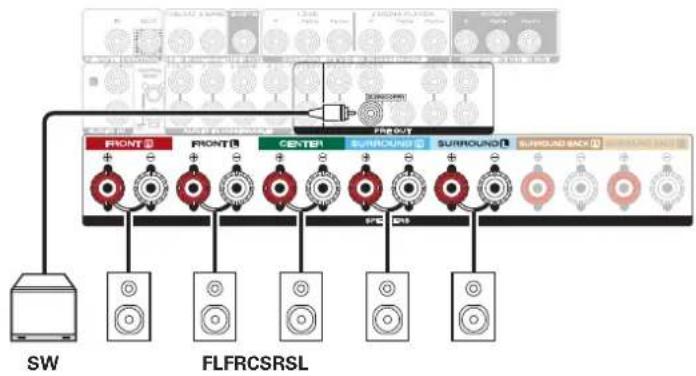

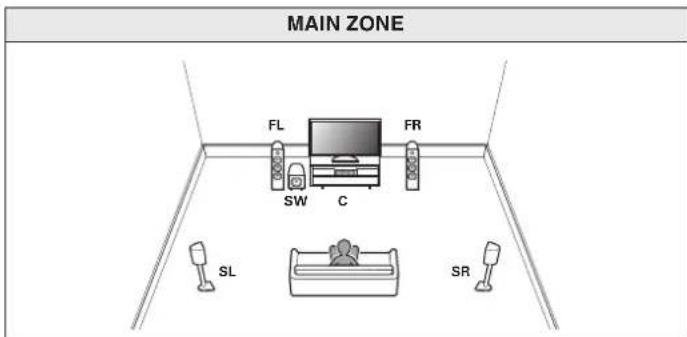

Branchement d'enceintes 5.1 canaux 41

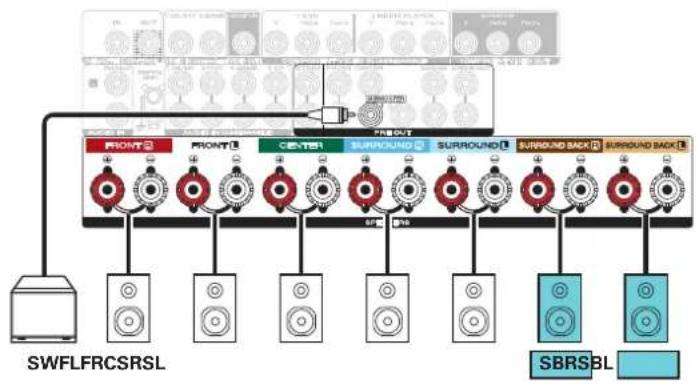

Branchement d'enceintes 7.1 canaux 42

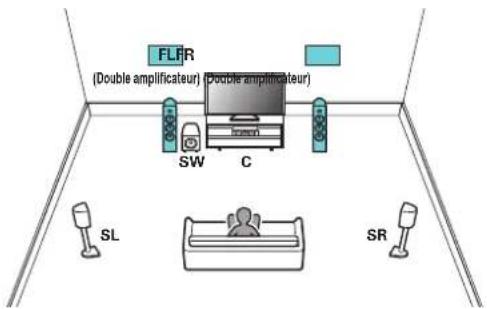

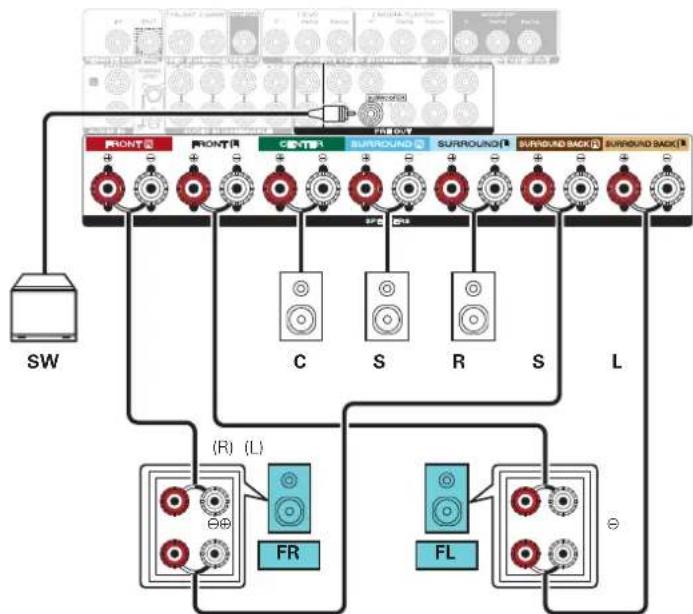

Branchement d'enceintes 5.1 canaux : Connexion bi-amp des

enceintes avant 48

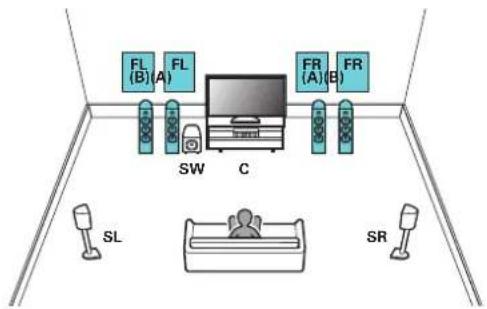

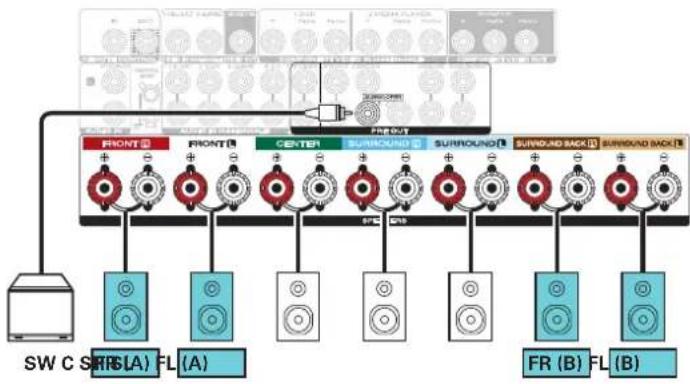

Branchement d'enceintes 5.1 canaux : Deuxième paire

d'enceintes avant 49

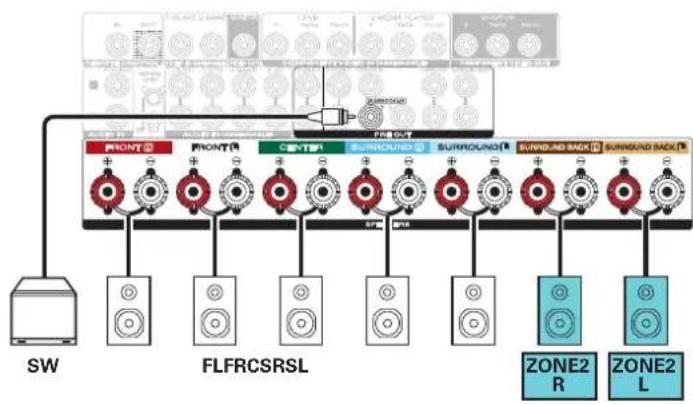

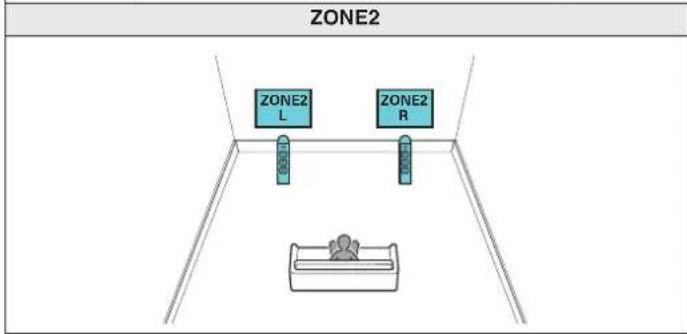

Branchement d'enceintes multi-zones 50

Connexion d’un téléviseur 52

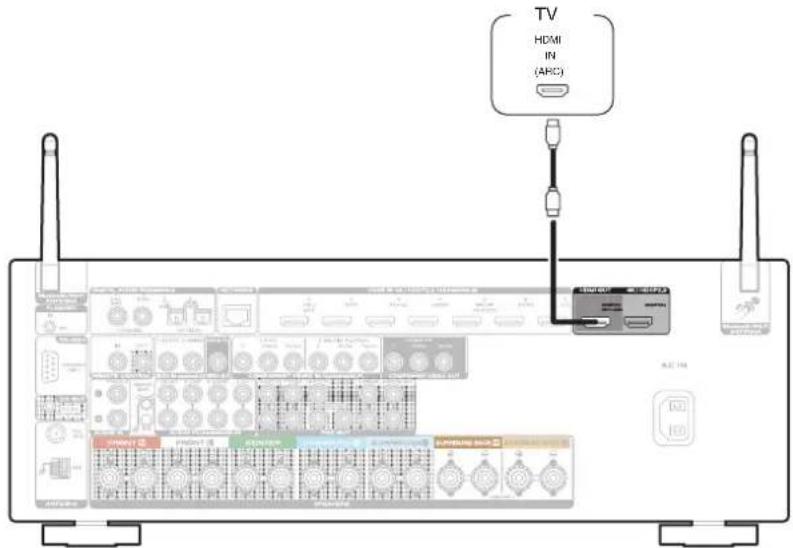

Connexion 1: Televiseur equiped'une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel) 53

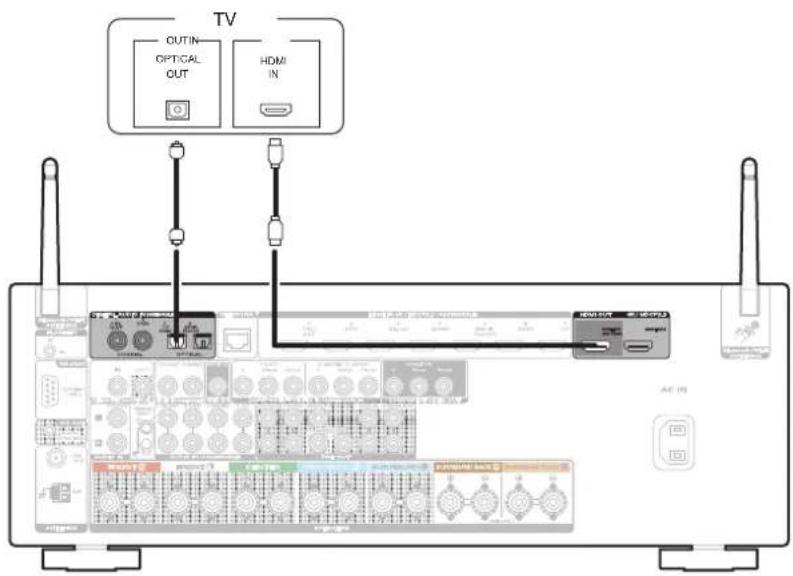

Connexion 2: Televiseur equipe d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel) 55

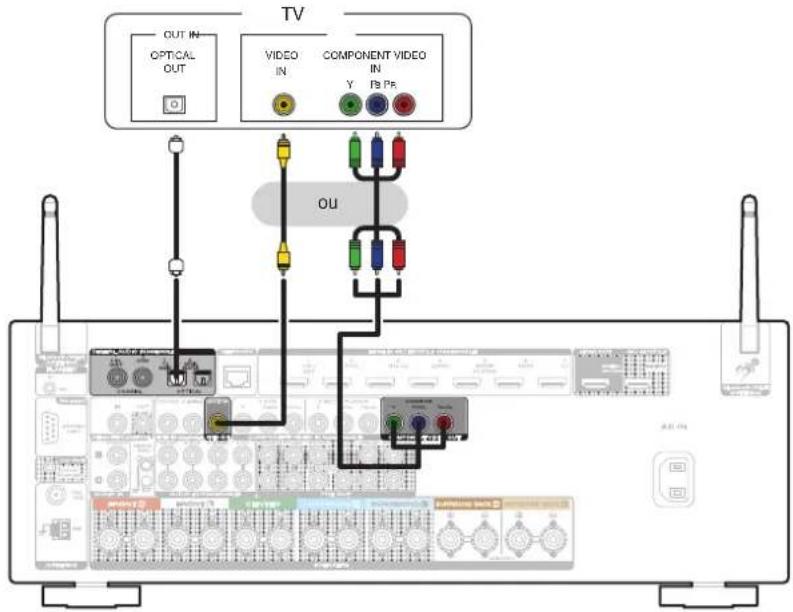

Connexion 3: Téléviseur non equipped d'une borne HDMI 56

Connexion d'un dispositif de lecture 57

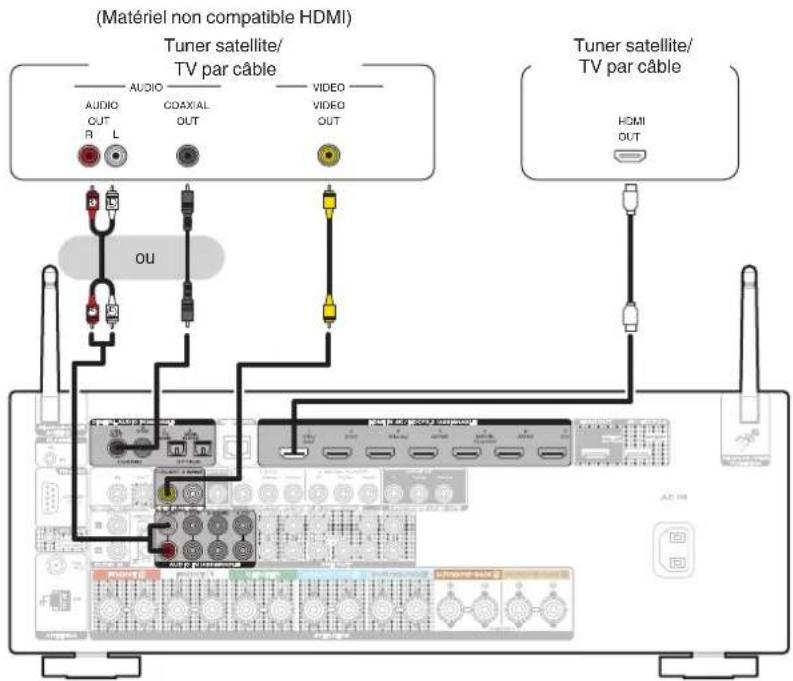

Connexion d'un décodeur (Tuner satellite/TV par câble) 58

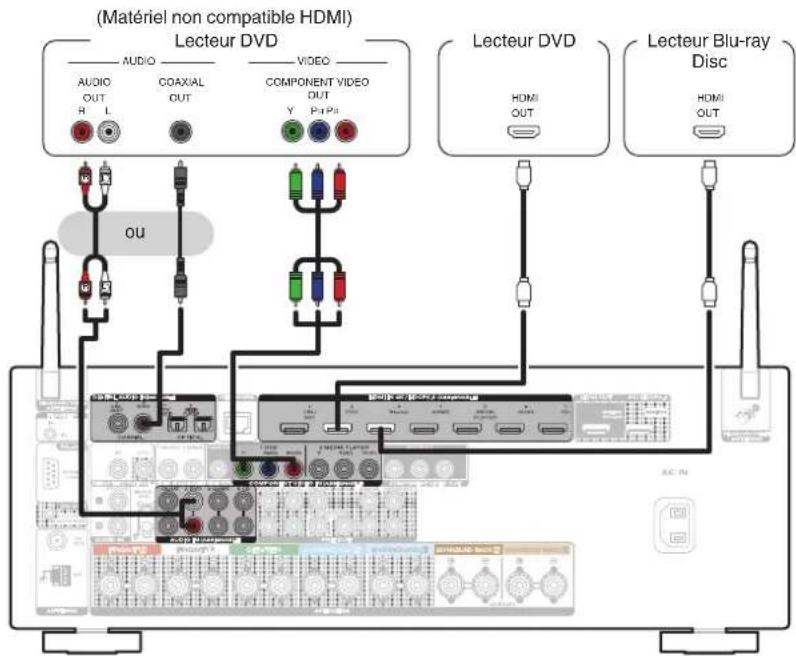

Connexion d'un lecteur DVD ou du lecteur Blu-ray Disc 59

Connexion d'un caméscope vidéo ou d'une console de jeux 60

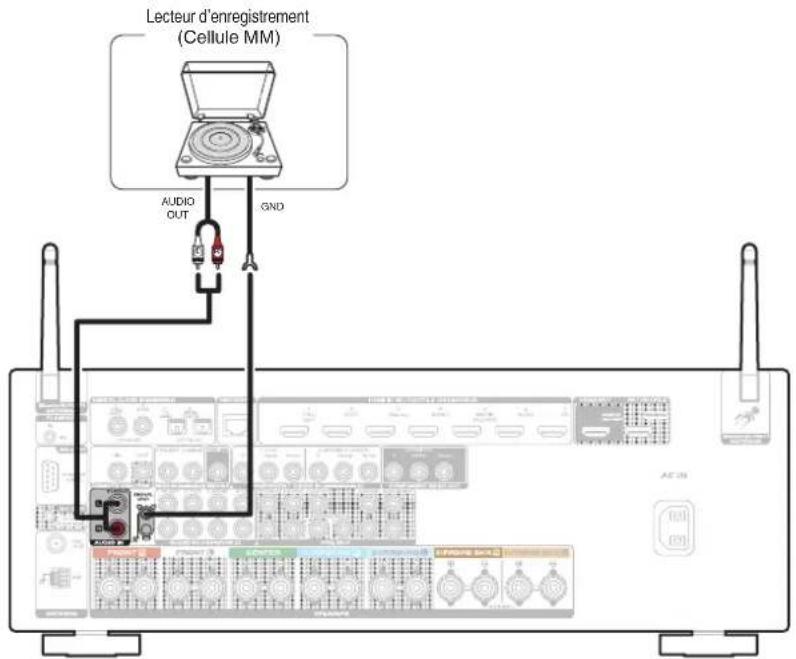

Connexion d'une platine 61

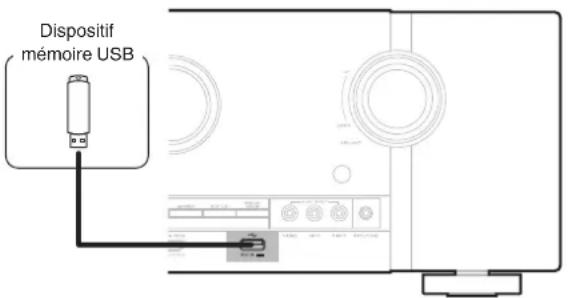

Connecter un dispositif mémoire USB au port USB 62

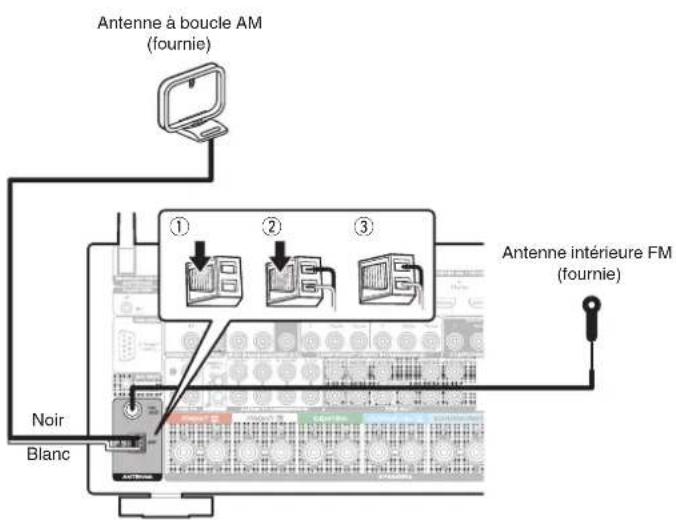

Connexion d'antennes FM/AM 63

Connexion à un réseau domestique (LAN) 65

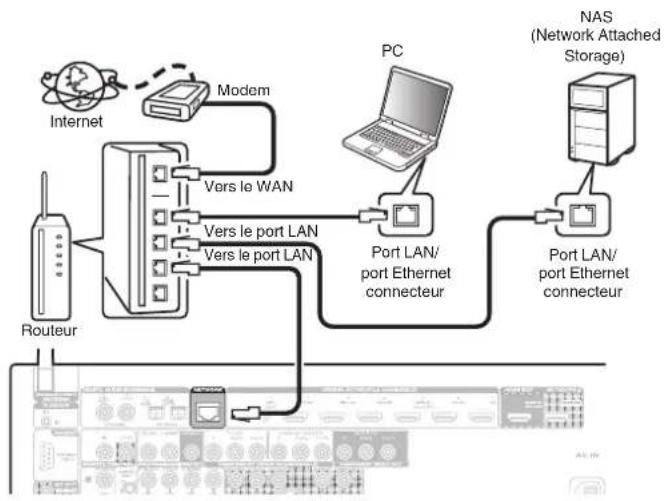

LAN filaire 65

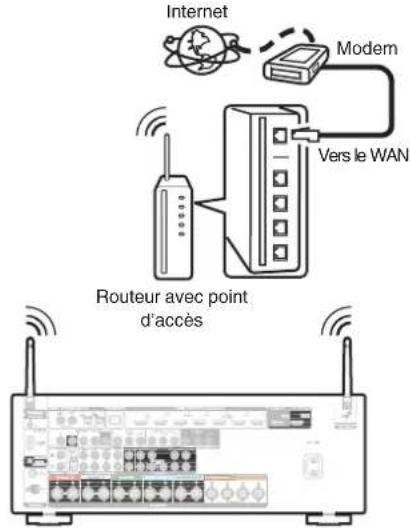

LAN sans fil 66

Connexion d'un dispositif de commande externe 67

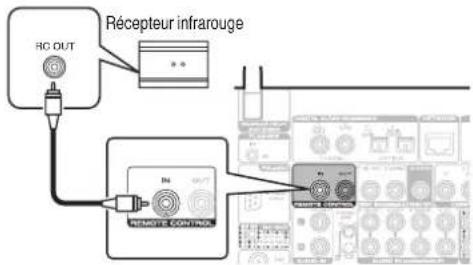

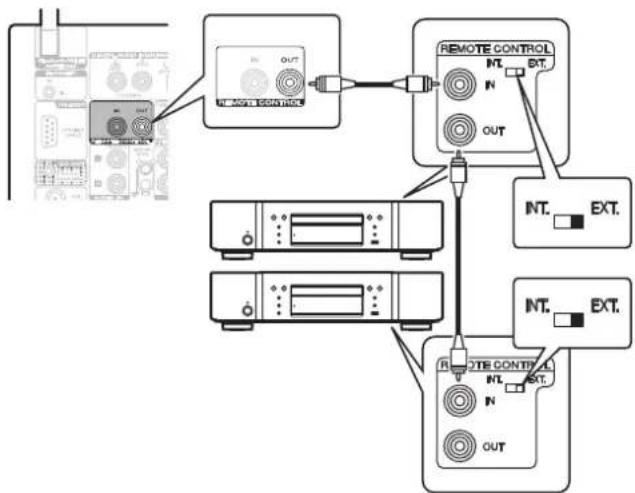

Prises REMOTE CONTROL 67

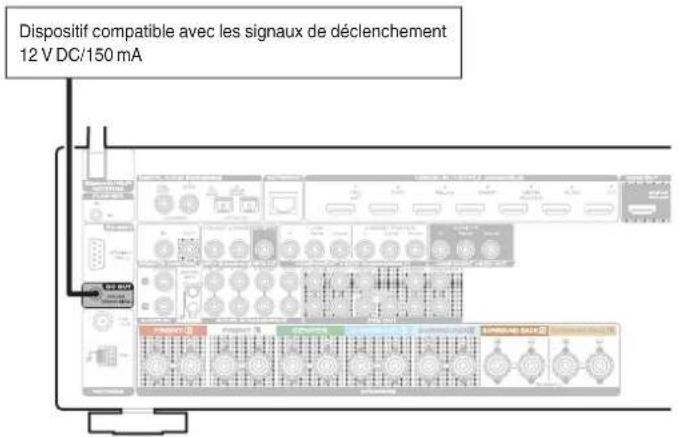

Prise DC OUT 68

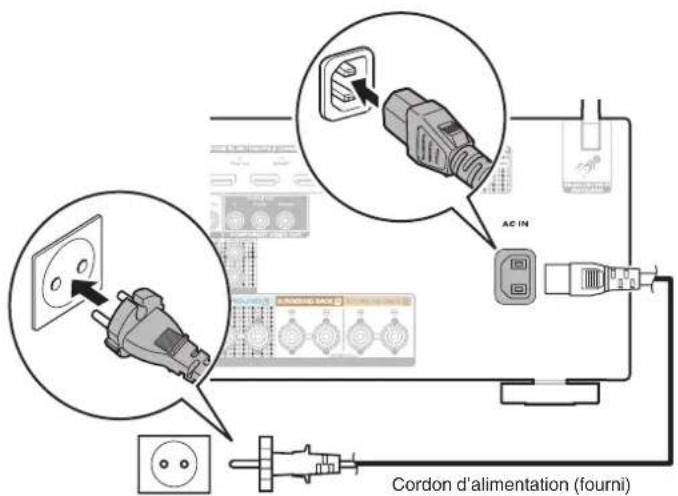

Connexion du cordon d'alimentation 69

Panneau avant

hage

Panneau arrête

Télécommande

Lecture

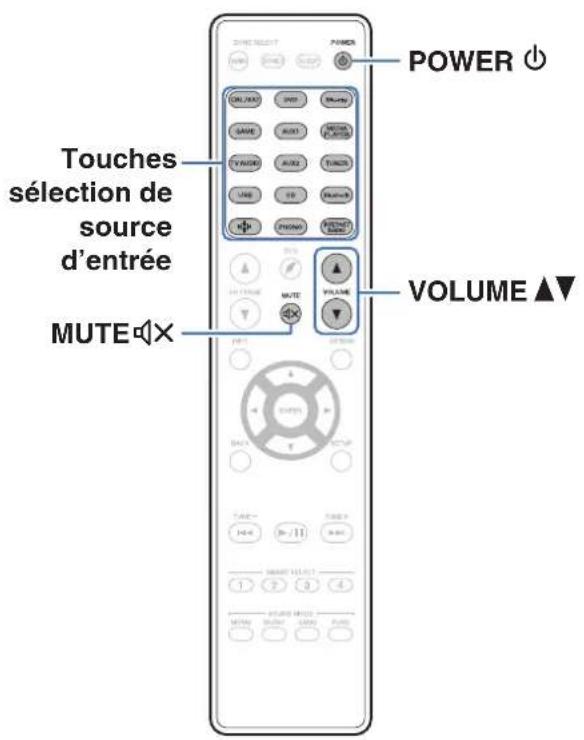

Utilisation basique 71

Mise sous tension 71

Sélection de la source d'entrée 71

Réglage du volume 72

Coupure temporaire du son (Sourdine) 72

Lecture avec les lecteurs DVD/Blu-ray Disc 72

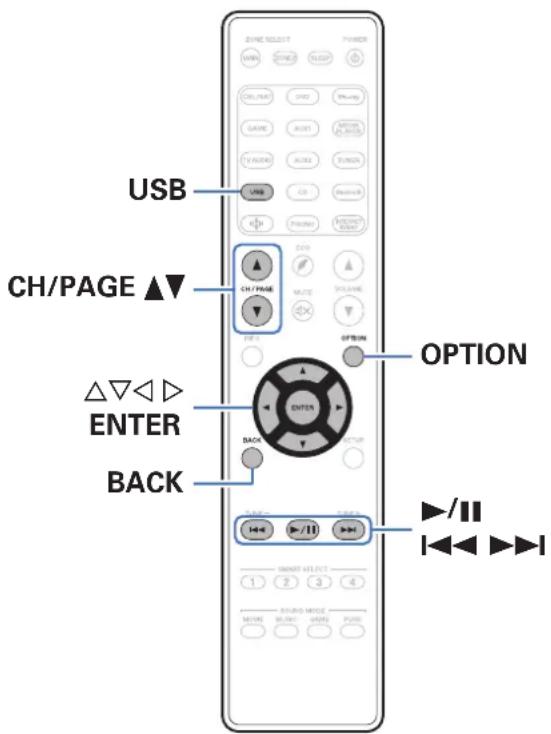

Lecture du contenu d'un dispositif mémoire USB 73

Lecture des fichiers d'un dispositif mémoire USB 74

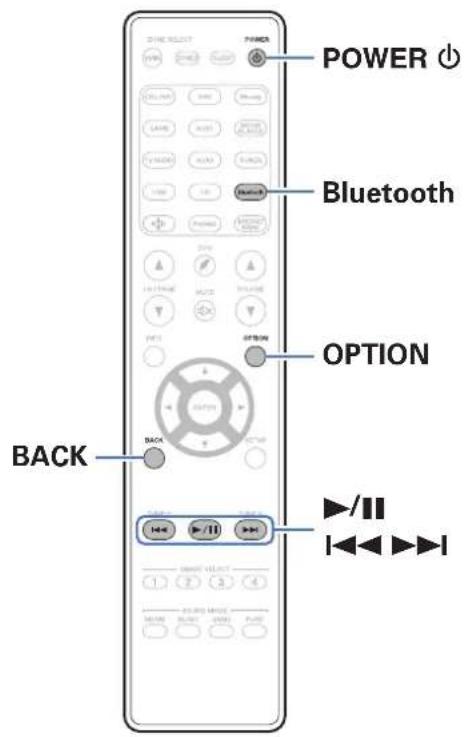

Écouter de la musique sur un périphérique Bluetooth 77

Lecture de musique à partir d'un périphérique Bluetooth 78

Appariement avec d'autres périphériques Bluetooth 79

Reconnexion à cet appareil à partir d’un périphérique Bluetooth 80

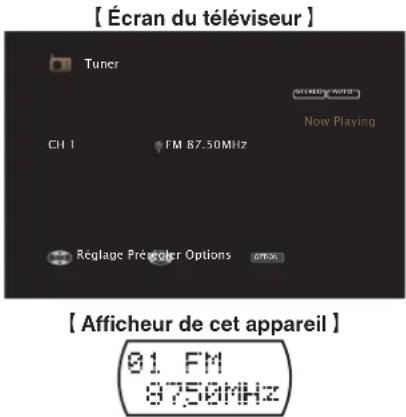

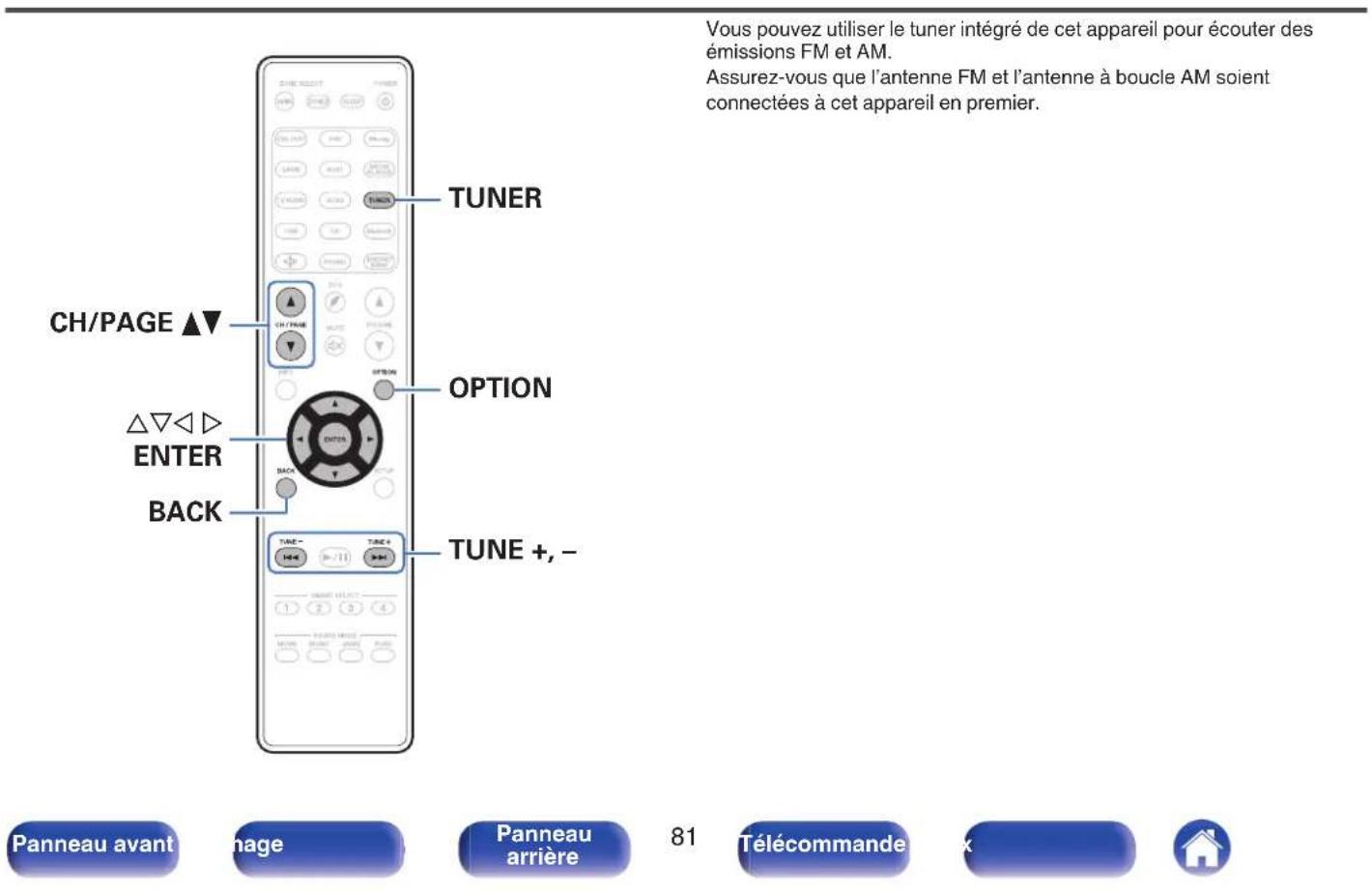

Écoute de diffusion FM/AM 81

Écoute de diffusion FM/AM 82

Réglage par saisie de la fréquence (Accord direct) 84

Recherche RDS 84

Recherche PTY 85

Recherche TP 86

Texte Radio 86

Modification du mode de syntonisation (Mode Réglage) 87

Réglage des stations et préréglage automatique des stations

(Mém. préégl. Auto) 87

Préréglage de la station radio actuelle (Mém. Préréglages) 88

Écoute des stations préréglées 88

Saisie d'un nom pour la station émettrice préréglée (Nom préréglé) 89

Saut des stations radio préréglées (Passer préréglage) 90

Annulation de passer préréglage 91

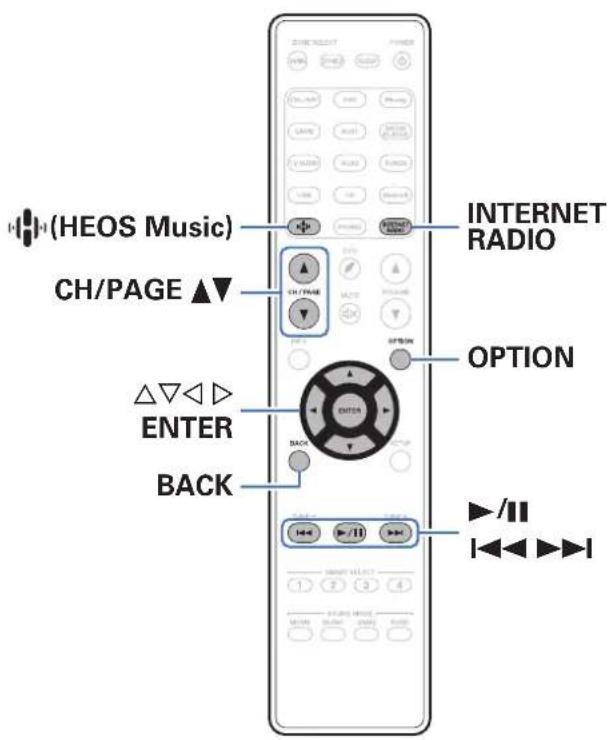

Écoute de Radio Internet 92

Écoute de Radio Internet 93

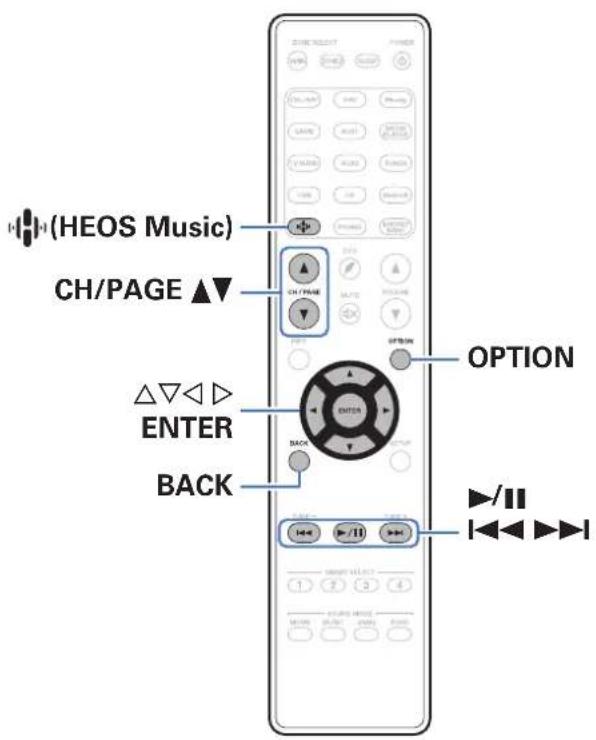

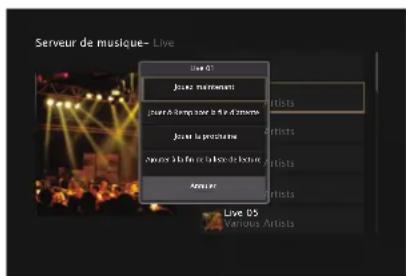

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS 94

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS 95

Obtenir HEOS App 98

Compte HEOS 99

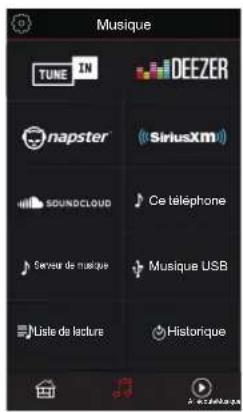

Lecture depuis des services de diffusion de musique 100

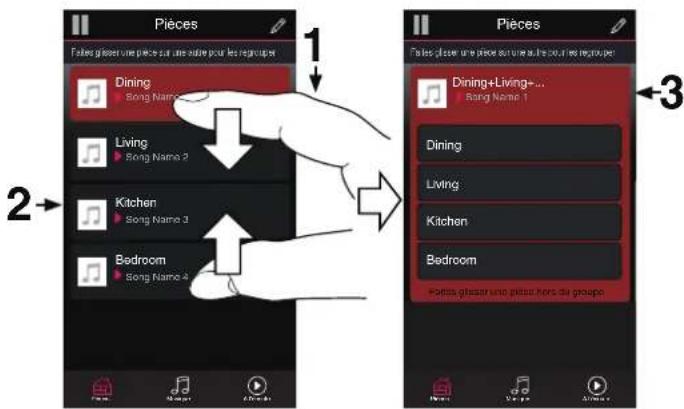

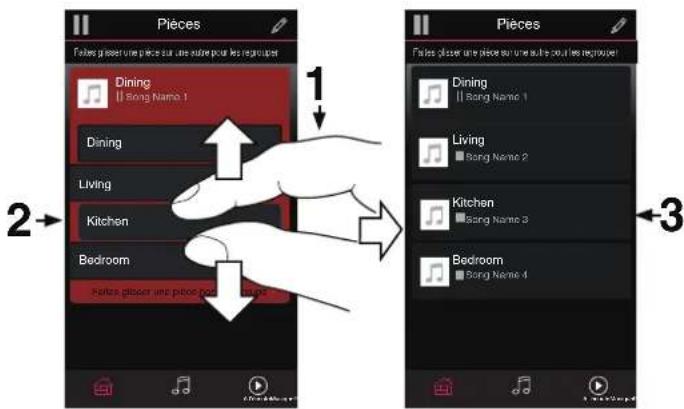

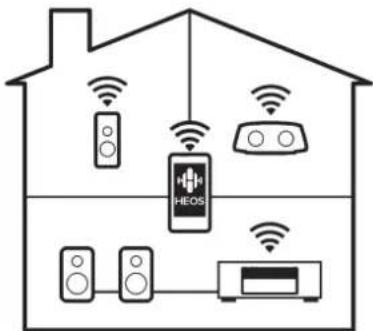

Écouter la même musique dans plusieurs pièces 103

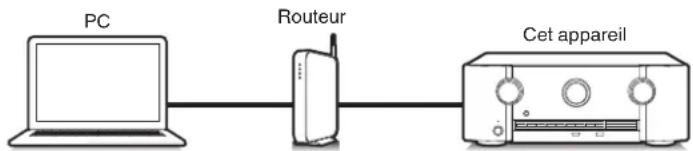

Fonction AirPlay 107

Lecture des titres de votre iPhone, iPod touch ou iPad 108

Lecture de la musique iTunes avec cet appareil 108

Lisez un morceau depuis votre iPhone, votre iPod touch ou vous

iPad sur plusieurs appareils synchronisés (AirPlay 2) 109

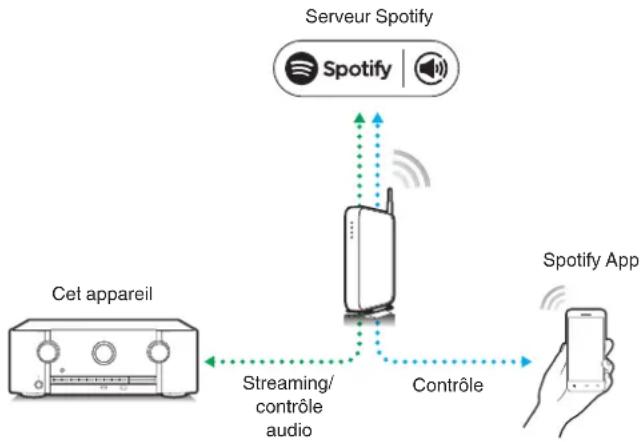

Fonction Spotify Connect 110

Lecture de la musique Spotify avec cet appareil 110

Panneau avant

hage

Panneau arrière

Télécommande

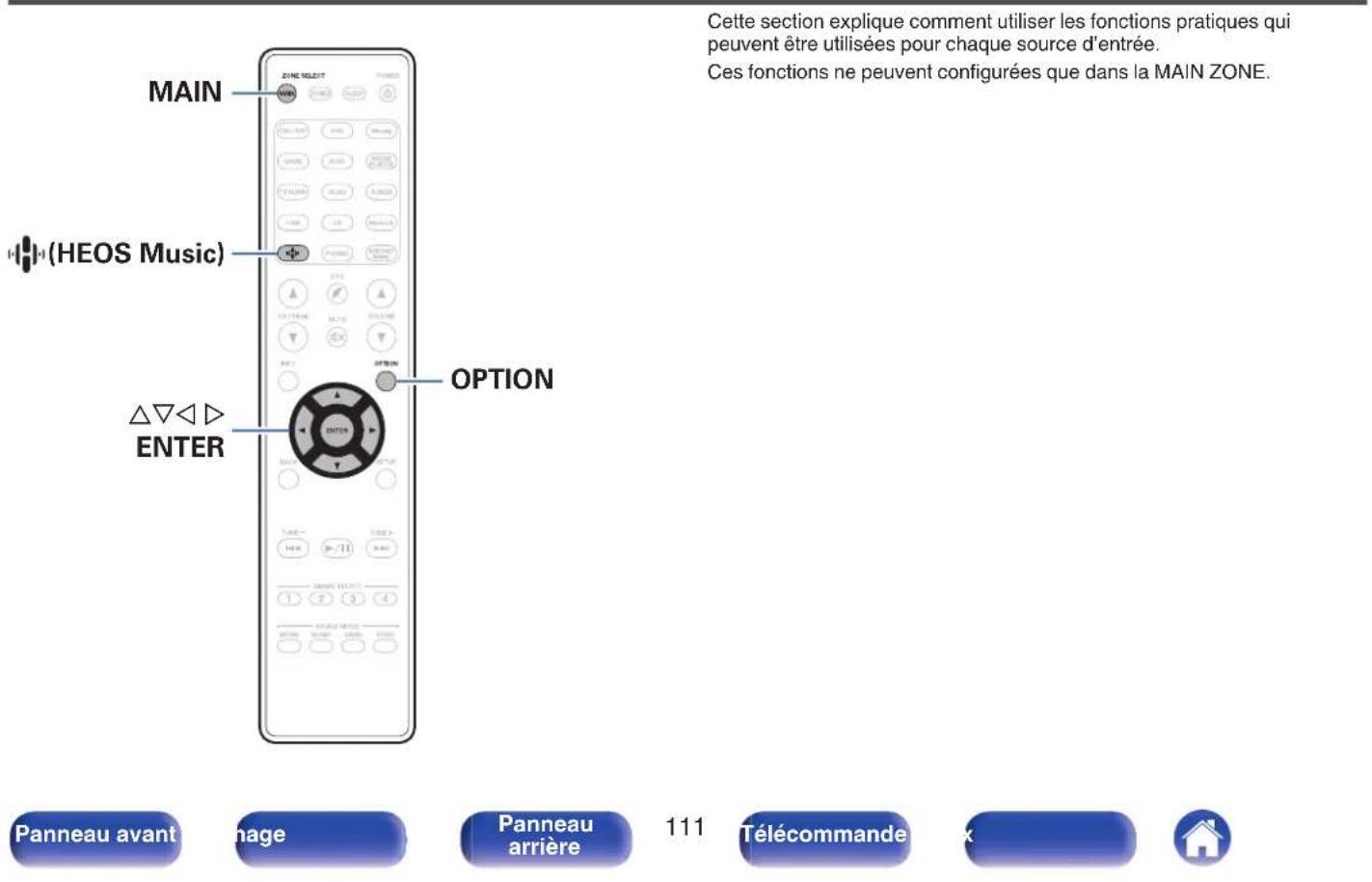

Fonctions pratiques 111

Ajout des Favoris HEOS 112

Lecture des Favoris HEOS 112

Suppression des Favoris HEOS 113

Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. canal) 114

Réglage de la tonalité (Tonalité) 115

Affichage de la vidéo voulue lors de la lecture audio (Select. Video) 116

Réglage de la qualité d'image pour votre environnement de visualisation (Mode photo) 117

Lecture de la même musique dans toutes les zones (Toutes zones stéréo) 118

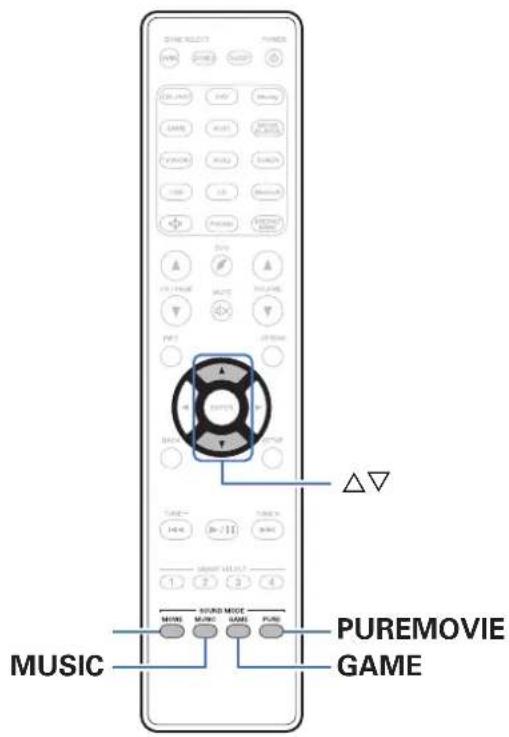

Sélection d'un mode d'écoute 119

Sélection d'un mode d'écoute 120

Lecture directe 121

Lecture Pure Direct 121

Lecture surround auto 122

Description des types de mode audio 123

Mode son qui peut être sélectionné pour chaque signal d'entrée 127

Fonction de contrôle HDMI 131

Procédure de réglage 131

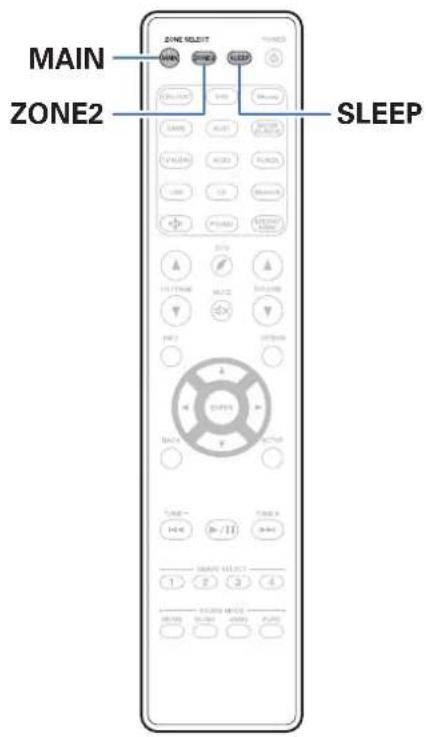

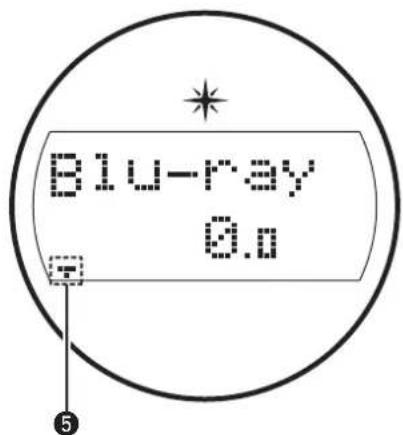

Fonction de minuterie sommeil 134

Utilisation de la minuterie sommeil 135

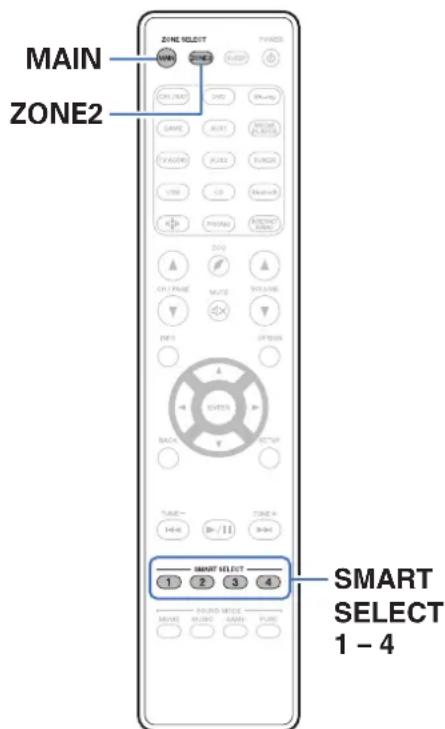

Fonction de sélection intelligente 136

Soliciter le paramétrage 137

Modification des réglages 138

Fonction de verrouillage du panneau 139

Désactivation de toutes les opérations de touche 139

Désactivation de toutes les opérations de touche sauf VOLUME 139

Annulation de la fonction de verrouillage du panneau 140

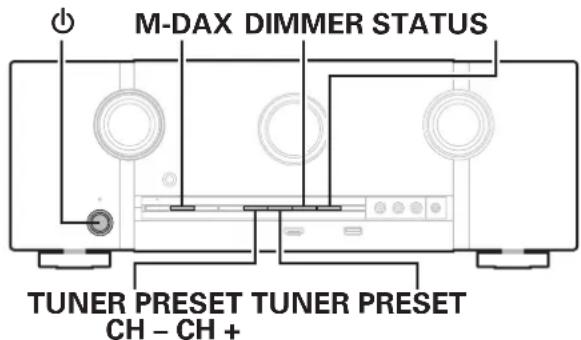

Fonction de verrouillage à distance 141

Désactivation de la fonction de capteur de la télécommande 141

Activation de la fonction du capteur à distance 141

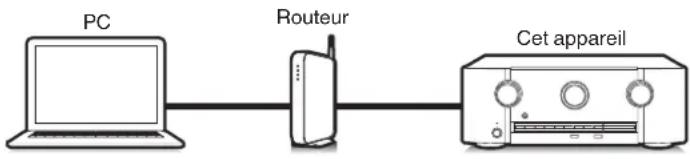

Fonction de contrôle internet 142

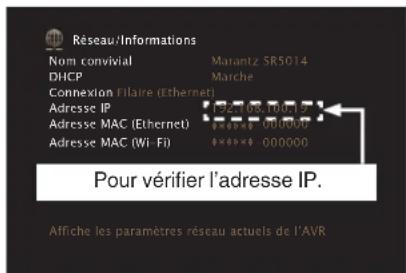

Contrôle de l'appareil à partir d'un contrôle Web 142

Lecture dans la ZONE2 (différente pièce) 144

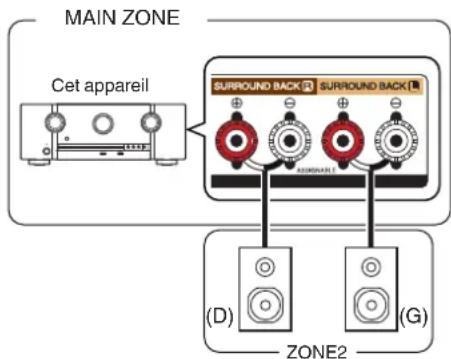

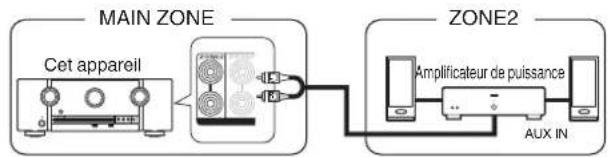

Connexion de ZONE2 144

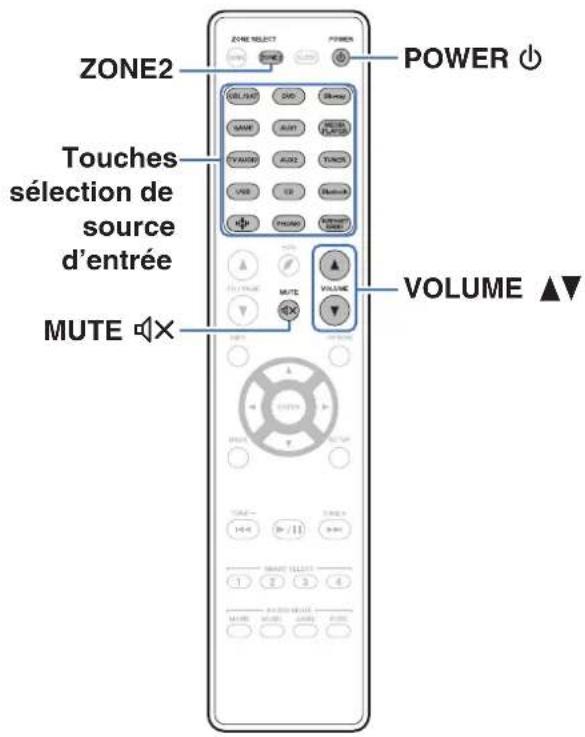

Lecture dans ZONE2 146

Plan du menu de l'interface graphique 148

Fonctionnement du menu 152

Audio 153

Réglage niveau Centrale 153

Réglage niveau Subw 153

Paramètres surr. 154

M-DAX 157

Délai audio 158

Volume 159

Audyssey 160

EQ Graphic 162

Panneau avant

hage

Panneau arrête

Télécommande

Vidéo	164
Réglages image	164
Config. HDMI	166
Réglages sorties	171
Affichage à l'écran	175
Format signal 4K	176
Format TV	177
Entrées	178

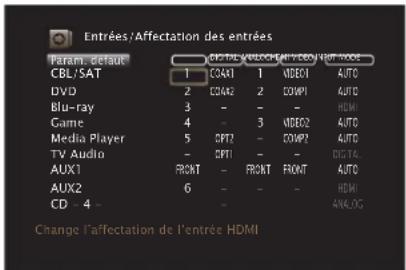

Affectation des entrées	178
Renommer les sources	181
Masquer les sources	181
Niveau des sources	181
Enceintes	182

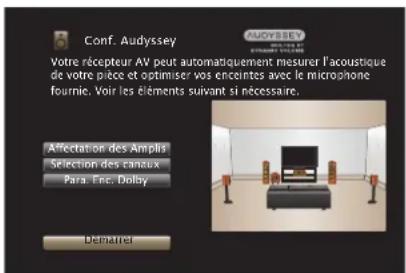

Conf. Audyssey®	182

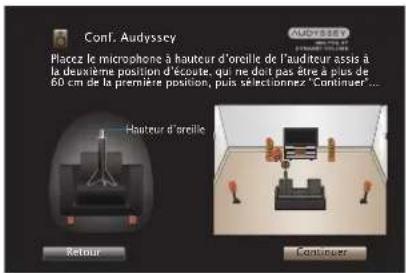

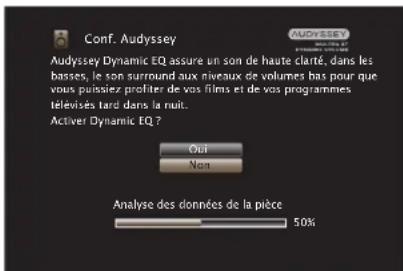

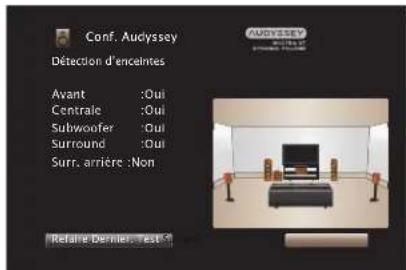

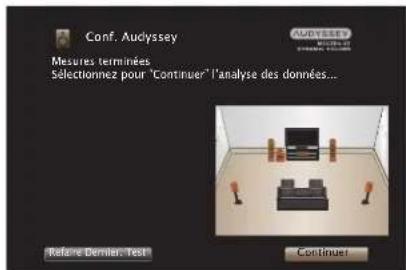

Procédure pour les réglages des enceintes (Conf. Audyssey®)	184
Message d'erreur	190

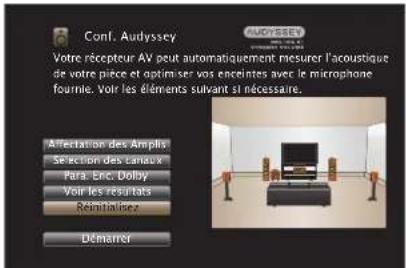

Retour aux réglages "Conf. Audyssey®"	191

Config. manuelle	192
Affectation des Amphis	192
Config. enceintes	193
Distances	198
Niveauaux	199
Crossover	200
Graves	201
Enceintes avant	202
Réseau	203
Informations	203
Connexion	203
Config. Wi-Fi	204
Réglages	206
Commande réseau	208
Nom convivial	208
Diagnostic	209
AirPlay	209

Panneau avant

hage

Panneau arrête

Télécommande

Compte HEOS	210
Vous ne vous étés pas connecté	210
Vous étés déjà connecté	210
Général	211
Langue	211
ECO	211
Config. de ZONE2	215
Renommer zone	216
Noms sélect.CHOIX	216
Sortie Trigger	217
Afficheur façade	217
Micrologiciel	218
Informations	221

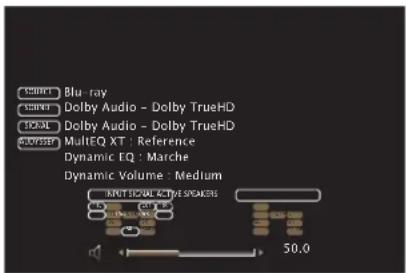

Données d'utilisation	222
Sauveg. & charger	223
Verrou de config.	223
Réinitialiser	224

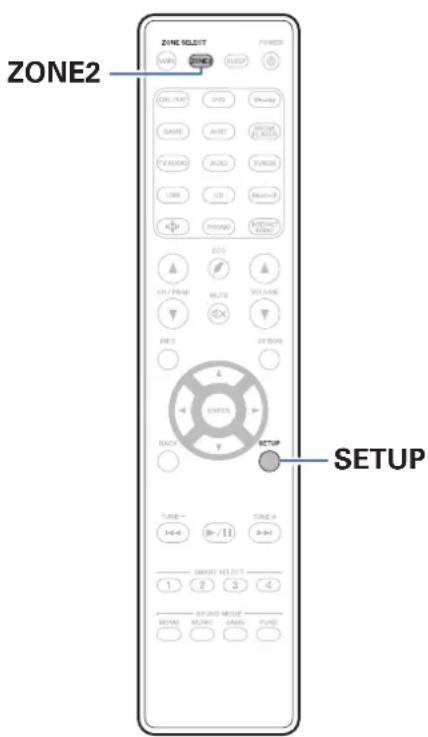

Limiter la zone d'opération avec la télécommande	225

Conseils

Conseils	227
Dépistage des pannes	229
L'alimentation ne se met pas sous/hors tension	230
Les opérations ne peuvent pas être effectues via la télécommande	231
L'affichage sur cet apparéil n'affiche rien	231
Aucun son n'est émis	232
L'audio souhaïte n'est pas émis	233
Le son est interrompu ou on entend des bruits	236
Aucune réserve ne s'affiche sur le téléviseur	237
L'écran du menu ne s'affiche pas sur le téléviseur	239
La couleur de l'écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale	239
Impossible de dire AirPlay	240
Impossible de dire les dispositifs mémoire USB	241
Impossible de dire le Bluetooth	242
Impossible de dire la radio Internet	243
Impossible de dire les fichiers musiques sur le PC ou le NAS	244
Plusieurs services en ligne ne peuvent pas été lus	245
La fonction HDMI Contrôle ne fonctionne pas	245
Impossible de se connecter à un réseau local sans fil	246
Messages d'erreur de mise à jour/mise à niveau	247

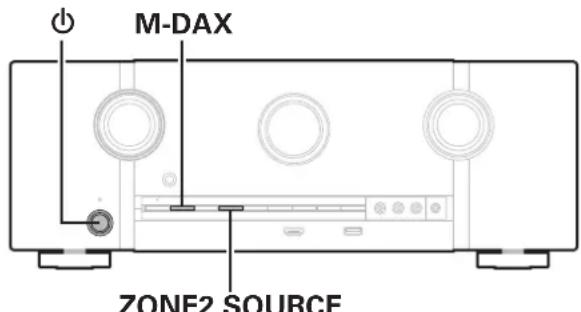

Réinitialisation des réglages d'usine	248

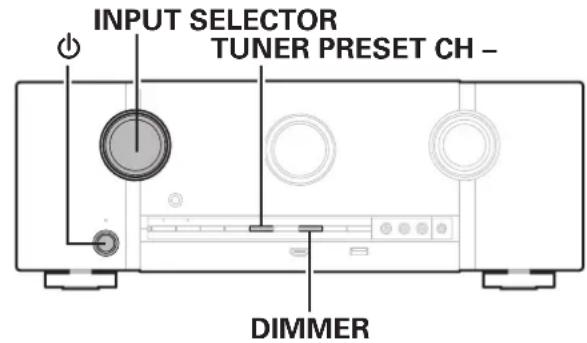

Réinitialisation des réglages du réseau	249

Panneau avant

hage

Panneau arrête

Télécommande

Annexe

À propos de HDMI	250

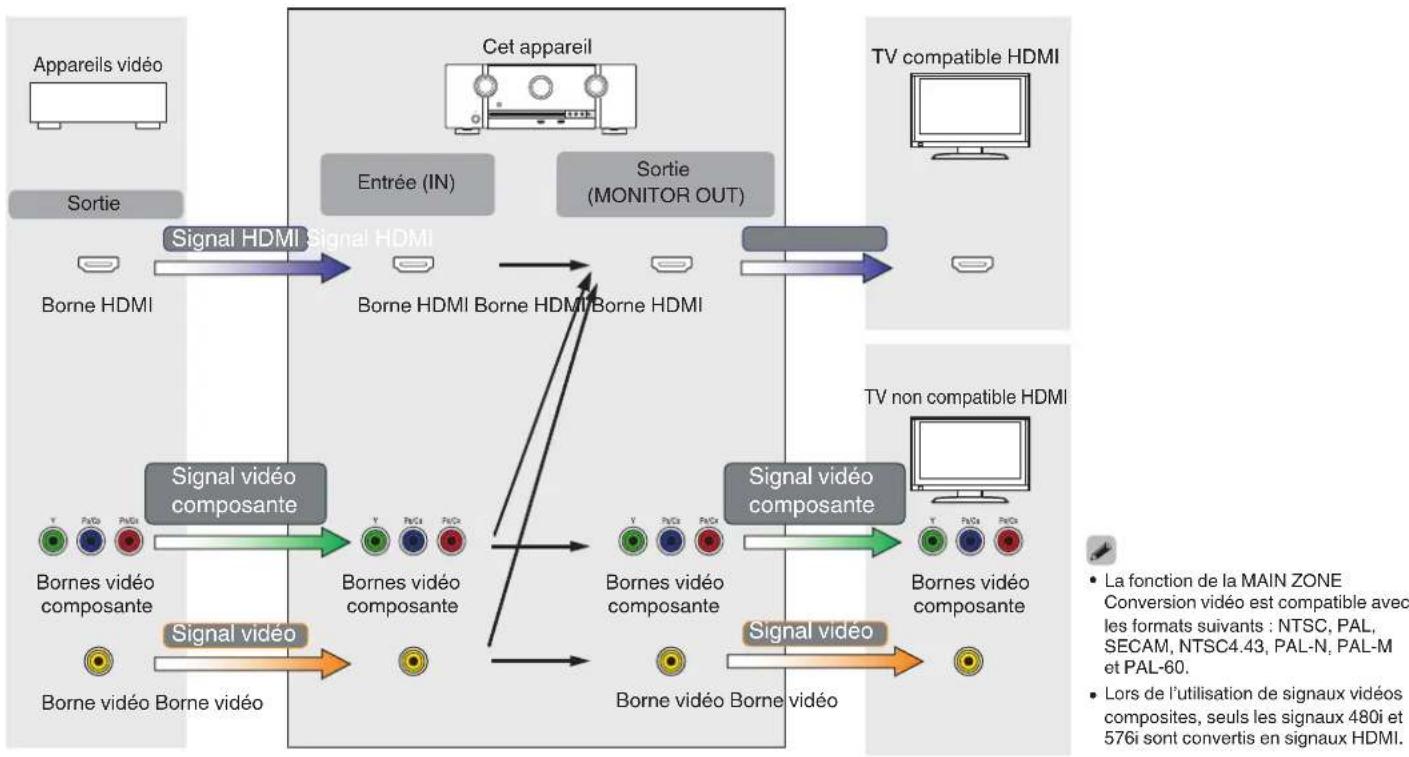

Fonction de conversion video	253
Lecture de dispositifs mémoire USB	255
Lecture d'un péripérisque Bluetooth	256
Lire un fichier sauvégardé sur un ordinateur ou sur un NAS	257
Lecture de radio Internet	258
Fonction mémoire personnelle plus	258
Fonction的最后一ème mémoire	258
Modes audio et canaux de sortie	259
Modes audio et paramètres surround	261
Types de signaux d'entrée et modes audio correspondants	264
Explication des termes	267
Rensignements relatifs aux marques commerciales	276
Sécifications	278
Index	284

Panneau avant

hage

Panneau arrête

Télécommande

Nous vous remercions d'avoir acquis cet appareil Marantz.

Afin d'assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l'utilisateur avant d'utiliser l'appareil.

Après avoir lu le manuel, veuillez le conserver pour toute référence future.

Assurez-vous que les articles suivants sont fournis avec l'appareil.

Guide de démarrage rapide	Instructions de sécurité Précautions relatives à l'utilisation des piles	Remarque sur la radio	Étiquette du cable
Cordon d'alimentation Antenne intérieure FM	Antenne à boucle AM	Microphone d'étalonnage du son	Support de microphone d'étalonnage du son
Télécommande (RC035SR)	Piles R03/AAA	Antennes externes pour une connexion Bluetooth/Sans fil

Contents

Connexions Lecture Réglages Conseils Annexe

Insertion des piles

1 Déplacez le couvercle arrêté dans la direction de la flèche et retirez-le.

2 Insérez correctement deux piles dans le compartiment à piles comme indiqué.

3 Remettez le couvercle en place.

Remarque

• Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles:
• Ne pas mélanger piles neuves et anciennes.
• Ne pas utiliser deux types de piles différents.
• Otez les piles de la télécommande si vous ne l'utilisez pas pendant longtemps.
• En cas de fuite du liquide de pile, essuyez soigneusement l'intérieur du compartiment avant d'insérer de nouvelles piles.

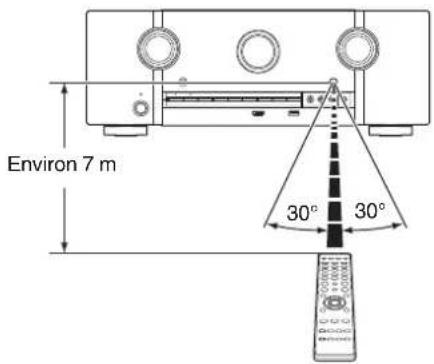

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

Panneau avant

nage

Panneau arrière

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

Audio haute qualité

• Amplificateur de puissance procurant une qualité identique pour les 7 canaux grâce à une technologie à circuits discrets (140 W x 7 canaux)

Pour un réalisme optimal et une gamme dynamique étonnante, la section de l'amplificateur de puissance dispose d'appareils de puissance discrets (pas un circuit intégré).

En utilisant des appareils discrets à haute puissance et courant élevé, l'amplificateur peut aisément faire fonctionner des enceintes haute qualité.

• Amplificateur à contre-réaction de courant

Cet appareil utilise un circuit d'amplificateur à contre-réaction de courant haute vitesse pour son préamplificateur de manière à ce que les signaux émis par un lecteur Blu-ray Disc et autres équipements préamplificateur en charge les formats audio haute définition puissent être amplifiés en haute fidélité. L'amplificateur à contre-réaction de courant haute vitesse peut également reproduire un espace sonore naturel.

Dolby Atmos (p. 268)

Cet appareil est équipé d'un décodeur qui prend en charge le format audio Dolby Atmos. La localisation ou l'acheminement du son est précisément reproduit par l'ajout d'enceintes au plafond, vous permettant d'expérimenter un incroyable champ acoustique sonore naturel et réaliste.

• Virtualiseur de HP* (p. 156)

Virtualisateur de HP vous permet d'accéder à une expérience de divertissement plus immersive depuis les configurations d'enceintes traditionnelles basées sur des canaux, via le traitement du signal numérique, notamment la virtualisation en hauteur Dolby Atmos et la virtualisation surround.

• Virtualisateur de HP doit pas être utilisé lorsque les enceintes haute et les enceintes surround sont connectés.
• La virtualisation de hauteur peut être appliquée lorsque des enceintes surround sont connectées.
• Cette fonctionnalité sera prise en charge via la mise à jour du micrologiciel.

DTS: X (p.271)

Cet appareil est équipé de la technologie de décodeur DTS: X. Grâce à la technologie audio immersive du DTS: X, basée sur les objets et qui supprime les limites des canaux, l'expérience du Home Cinema atteint de nouveaux sommets. La flexibilité des objets permet d'élargir ou rétrécir le son et de le déplacer dans la pièce avec une précision incomparable pour une expérience audio immersive plus riches. - DTS Virtual: X (p. 271)

La technologie DTS Virtual: X intègre la fonctionnalité exclusive de DTS supérieure virtuelle et surround pour offrir une expérience sonore immersive depuis n'importe quelle source d'entrée (du signal stéréo au signal 7.1.4 canaux) et de configuration d'enceintes.

• Vous ne pouvez pas utiliser DTS Virtual: X lorsque les enceintes hautes sont connectées.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

Haute performance

• Entrée/sortie 4K 60Hz prise en charge

Conversion ascendante des signaux vidéo analogiques (résolution SD) vers HD (720p/1080p) et 4K grâce au processeur vidéo numérique (p. 173)

Lorsque 4K Ultra HD (High Definition) est utilisé, une vitesse d’entrée/sortie de 60 images par seconde (60p) est obtenue pour les signaux vidéo. Lorsque vous êtes connecté à l’entrée d’un signal vidéo d’un téléviseur compatible 4K Ultra HD et 60p, vous pouvez profiter du sens du réalisme disponible uniquement à partir d’images en haute définition, même en visualisant une vidéo en mouvement rapide.

Cet appareil prend également en charge le traitement d'image pour les vidéos 4K 60p, 4:4:4 et 24 bits. Par le traitement de la réserve à la résolution d'origine, cet appareil permet de profiter d'une perfection qualité d'image en haute définition.

Cet appareil prend aussi en charge la gamme de couleurs HDR (haute gamme dynamique) et BT.2020 large.

HDCP 2.3

Cet appareil est compatible avec la norme de protection des droits d'auteur HDCP 2.3.

Cet appareil est équipé d'une fonction de vidéo ascendante 4K qui permet à la vidéo analogique ou vidéo SD (Standard Definition) d'être émise en résolution HDMI à 4K (3840 × 2160 pixels). Cette fonction permet à l'appareil d'être connecté à un téléviseur à l'aide d'un simple câble HDMI, et de produire des images en haute définition pour n'importe quelle source vidéo.

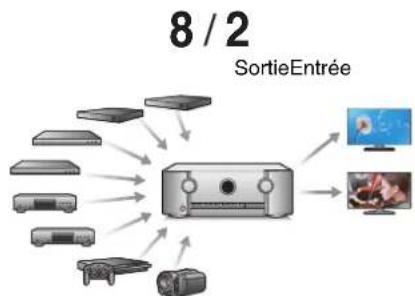

- Compatibilité de la fonction earc (enhanced audio return channel)

La fonction eARC est compatible avec les formats audio compatibles avec la fonction ARC traditionnelle, en plus du PCM linéaire multicanaux, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, DTS:X et d'autres formats audio qu'une fonction ARC traditionnelle ne peut pas transmettre.

En outre, le raccordement à un téléviseur compatible avec la fonction eARC permet de profiter d'une lecture sonore de meilleure qualité du contenu audio lu sur votre téléviseur.

Panneau avant

hage

Panneau arrière

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

• Les connexions HDMI permettent la connexion à divers appareils AV numériques (8 entrées, 2 sorties)

Cet appareil est équipé de 8 entrées HDMI et de 2 sorties HDMI permettant la connexion à divers appareils compatibles HDMI tels que des lecteurs Blu-ray Disc, des consoles de produits et des caméscopes vidéo HD. Cet appareil est équipé de deux sorties moniteur, ce qui vous permet de projeter la même image en même temps à l'aide de cet appareil.

• Ce dispositif est équipé d'une fonction AirPlay® en plus des fonctions réseau telles que la radio internet, etc. (p. 107)

Vous pouvez profiter d'un large éventail de contenus, notamment écouter la radio sur Internet et diffuser des fichiers audio enregistrés sur votre ordinateur.

Cet appareil prend également en charge Apple AirPlay qui vous permet de diffuser en flux votre bibliothèque musicale depuis un iPhone®, iPad®, iPod touch® ou iTunes®.

• Prend en charge l'audio sans fil "AirPlay 2®".

Synchronise plusieurs appareils/enceintes compatibles avec AirPlay 2 pour une lecture simultanée.

Cet appareil prend en charge AirPlay 2 et nécessite iOS 11.4 ou une version ultérieure.

Panneau avant

hage

Panneau arrête

Télécommande

Connexions lecture réglages conseils annexe

• Lecture de fichiers DSD et FLAC par USB et par réseau Cet appareil prend en charge la lecture des formats audio de haute résolution tels que les fichiers DSD (5,6 MHz) et FLAC 192 kHz. Il offre une haute qualité de lecture des fichiers en haute résolution.
• Une connexion sans fil avec des périphériques Bluetooth peut être effectuée facilement (p. 77)

Vous pouvez apprécier de la musique simplement en vous connectant sans fil avec votre smartphone, tablette, ordinateur, etc.

Vous pouvez sélectionner et désigner les entrées correspondantes dans la MAIN ZONE et la ZONE2.

De plus, lorsque la fonction Toutes zones stéreo est utilisée, la musique en cours de lecture dans MAIN ZONE peut être appréciée dans toutes les zones en même temps. Cette fonction est utile si vous pouvez laisser la musique de fond (BGM) dans toute la maison.

• Conception à économie d'énergie

Cet appareil est équipé d'une fonction Mode ECO qui vous permet de profiter de la musique et des films tout en réduisant la consommation électrique lors de l'utilisation. De plus, une fonction de veille automatique éteint ainsi automatiquement l'alimentation lorsque l'appareil n'est pas utilisé. Cela permet de réduire la consommation électrique inutile.

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

• Compatible avec le "Marantz 2016 AVR Remote" App* pour effectuer des opérations de base de l'appareil avec des appareils iPad, Phone ou Android™ (Google, Amazon Kindle Fire)

En plus de toutes les nouvelles caractéristiques, les graphismes et l'interface utilisée ont été entièrement révisés. La nouvelle application vous permet de contrôler entièrement cet appareil, ainsi que d'accéder à son menu de configuration pour des réglages détaillés à partir de vos téléphones ou tablettes. L'application "Marantz 2016 AVR Remote" vous permet également d'accéder à tout moment à l'affichage du statut du récepteur, aux menus d'options, au tableau de contrôle du lecteur Blu-ray Disc Marantz et à un manuel de l'utilisateur en ligne.

• Telechargez la "Marantz 2016 AVR Remote" App appropriée pour vos apparèteils iOS ou Android. Cétcastleil doit être connecté au même réseau LAN ou Wi-Fi (réseau local sans fil) que celui auquel l'iPhone ou l'apparéil Android™ est connecté.
• Grâce à HEOS, vous pourrez écouter de la musique en streaming depuis vos lecteurs en ligne favoris

Le système audio surround multi-pièces sans fil HEOS vous permet de profiter de votre musique préférée où vous pouvez, chez vous. Par l'utilisation de votre réseau domestique et de HEOS App (disponible sur iOS, Android et tout appareil Amazon), vous pouvez explorer, parcourir et diffuser de la musique depuis votre propre bibliothèque musicale ou depuis des services de diffusion de musique en ligne.

Quand plusieurs dispositifs HEOS sont connectés au même réseau, ils peuvent être regroupés pour diffuser la même musique simultanément sur tous les dispositifs, mais ils peuvent également diffuser plusieurs musiques différentes sur chaque dispositif HEOS.

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture Réglages Conseils Annexe

Fonctionnement aisé

Assistant de config, fournissant des instructions de configuration faciles à suivre. Sélectionnez tout d'abord la langue lorsque vous y êtes invité. Ensuite, suivez simplement les instructions qui s'affichent sur l'écran de votre téléviseur pour configurer les enceintes, le réseau, etc. - Interface graphique simple d'emploi. Cet appareil est doté d'une interface utilisateur graphique pour améliorer sa fonctionnalité.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

Nomenclature et fonctions

Panneau avant. Pour plus de détails, voir la page suivante.

1 Touche d'alimentation (b)

Permet de mettre l'alimentation de MAIN ZONE (la pièce où se trouve cet appareil) en marche/arrêt (veille). (p. 71)

Témoin d'alimentation

Il s'allume comme suit en fonction du statut d'alimentation :

• Arrêt: Mise sous tension
• Rouge: Veille normale Orange:

Lorsque "HDMI Pass Through" est réglé sur Marche (p. 166) Lorsque "HDMI Contrôle" est réglé sur "Marche" (p. 168) Lorsque "Commande réseau" est réglé sur "Toujours actif" (p. 208)

Molette INPUT selector

Elle permet de sélectionner la source d'entrée. (p. 71)

Témoin PURE DIRECT

Ce témoin s'allume lorsque le mode "Pure Direct" est sélectionné comme mode audio. (1 p. 121)

6 Témoin m-dax

Ce témoin s'allume lorsque le mode M-DAX est sélectionné. (p. 157)

6 Affichage

Cet écran affiche divers types d'informations.

7 Capteur de télécommande

Il reçoit les signaux provenant de la télécommande. (p. 9)

Molette volume

Elle permet d'ajuster le niveau du volume. (p.72)

9 Prise de casque audio (PHONES)

Ceci sert à connecter un casque audio. Si un casque est branché sur cette prise, le signal audio n'est plus transmis par les enceintes connectées ni par les bornes PRE OUT.

Remarque

• Afin d'éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l'utilisation du casque.

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

10 Touche PURE DIRECT

Ceci permet de commuter le mode son entre Direct, Pure Direct et Auto surround.

Celui-ci permet de commuter le mode M-DAX. (p. 157)

12 Touche ZONE2 on/off

Il permet de mettre sous/hors tension l'alimentation de la ZONE2 (différente pièce). (p.146)

Touche ZONE2 SOURCE

Elle permet de sélectionner la source d'entrée pour ZONE2. (p. 146)

14 Touches de canal préréglé du TUNER (TUNER PRESET CH +, -)

Celles-ci sélectionnent des stations de radio préréglées. (p. 88)

15 Borne AUX1-hdmi

Ceci sera connecté des appareils de sortie compatibles HDMI avec des appareils tels que des caméscopes et des consoles de jeux. (10 p. 60)

16 Touche DIMMER

Chaque fois que vous appuyez sur cette touche, la luminosité de l'affichage change. (p. 217)

1 Touche STATUS

Chaque fois que vous appuyez sur cette touche, les informations relatives au statut affiché sur l'écran changent.

18 Touche SOUND mode

Passage au mode audio. (19 p. 119)

10 Port USB

Ceci sert à connecter des dispositifs de stockage USB (tels que des dispositifs mémoire USB). (19 p. 62)

20BORNESAUX1INPUT

Utilisée pour connecter des dispositifs de sortie analogue, tels que des caméscopes et des consoles de jeux. (p.60)

Prise SETUP MIC

Ceci sert à connecter le microphone d'étalonnage de son fourni.

Panneau avant

hage

Panneau arrête

Télécommande

Contenus Connexions Lecture Réglages Conseils Annexe

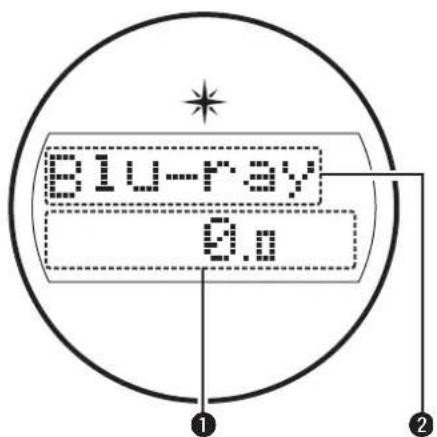

Affichage

Le nom de la source d'entrée, le mode audio, les valeurs des réglages et d'autres informations sont affichés ici.

Témoin de la source d'entrée

Indicateur de source d'entrée.

Si le nom de la source d’entrée a été modifié à l’aide de la fonction

"Renommer les sources" dans le menu, le nom de la source d'entrée après modification s'affiche. (p. 181)

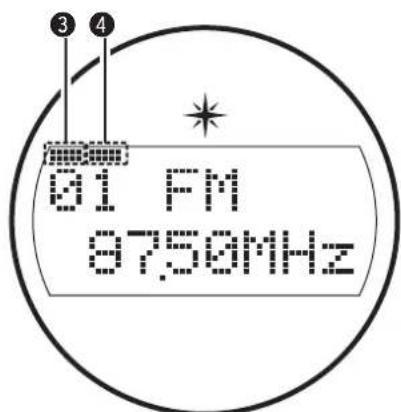

Affichage tuner

Ces témoins s'allument en fonction des conditions de réception lorsque la source d'entrée est sélectionnée sur "Tuner".

S'allume lorsque l'émission est correctement syntonisée. En mode FM, ce témoin s'allume lors de la réception d'émissions en stéréo.

Contenus Connexions Lecture Réglages Conseils Annexe

Témoin de minuterie

Ces témoins s'allument lorsque la minuterie sommeil a été sélectionnée.

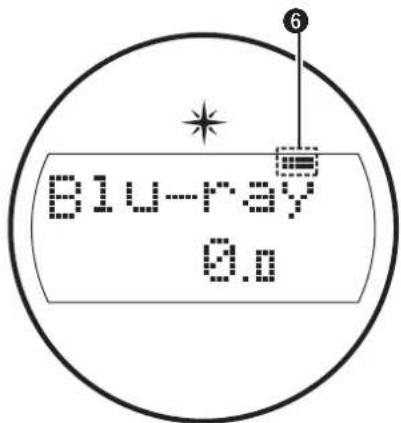

Affichage de mise sous tension de ZONE2

Ce témoin s'allume lorsque la ZONE2 (différente pièce) est sous tension. (p. 146)

Contents

Connexions Lecture Réglages Conseils Annexe

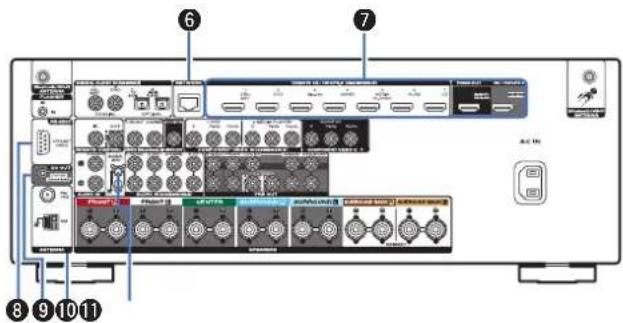

Panneau arrêté

Pour plus de détails, voir la page suivante.

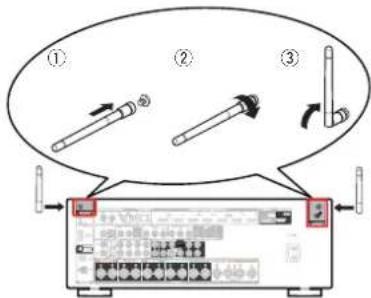

1 Connecteurs bluetooth/d'antenne LAN

Utilisé pour connecter les antennes externes incluses pour une connexion Bluetooth/sans fil lors de la connexion à un réseau local sans fil, ou lors de la connexion à un appareil portable via Bluetooth. (p. 66)

① Placez les antennes externes pour une connexion Bluetooth/sans fil de façon uniforme sur la borne à vis de l'arrière. ② Tournez dans le sens des aiguilles d'une montre jusqu'à ce que les antennes soient bien connectées. ③ Faites tourner l'antenne vers le haut pour une meilleure réception.

Borne network

Sert à connecter un câble LAN lors de la connexion à un réseau LAN câble. (p. 65)

7 Bornes HDMI

Utilisées pour connecter des dispositifs équipés de bornes HDMI.

• Connexion 1 : Téléviseur équipé d'une borne HDMI et compatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel) (p. 53) Connexion 2: Téléviseur equipped d'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel) (p. 55) Connexion d'un décodeur (Tuner satellite/TV par câble) (p. 58) Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc (p. 59)

Borne rs-232c

Permet de connecter des dispositifs de commande domotique équipés de bornes RS-232C. Consultez le manuel de l'Utilisateur du contrôleur domestique externe pour plus d'informations sur le contrôle en série de cet appareil.

Veuillez exécuter la procédure ci-dessous auparavant.

① Mettez en marche cet appareil. ② Eteignez cet appareil à partir du contrôleur externe. 3 Verifiez que l'appareil est en mode veille.

Prise DC OUT

Utilisées pour connecter des dispositifs équipés de la fonction trigger. (p. 68)

10 Bornes d'antenne fm/am (ANTENNA)

Utilisées pour connecter des antennes FM et antennes à boucle AM. (p. 63)

1 Borne SIGNAL GND

Sert à connecter un câble de mise à la terre à la platine. (p. 61)

12 Bornes AUDIO analogiques (AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio analogiques.

Connexion d'un décodeur (Tuner satellite/TV par câble) (p. 58) - Connexion d'un lecteur DVD ou du lecteur Blu-ray Disc (p. 59) Connexion d'une platine (p. 61)

18 Bornes d'enceintes (SPEAKERS)

Utilisées pour connecter des enceintes. (p. 36)

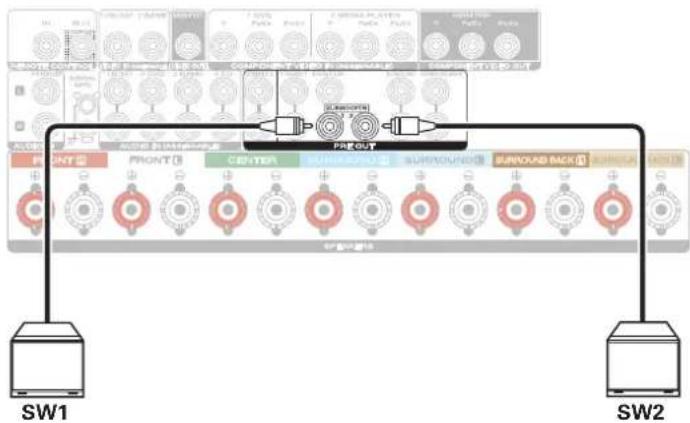

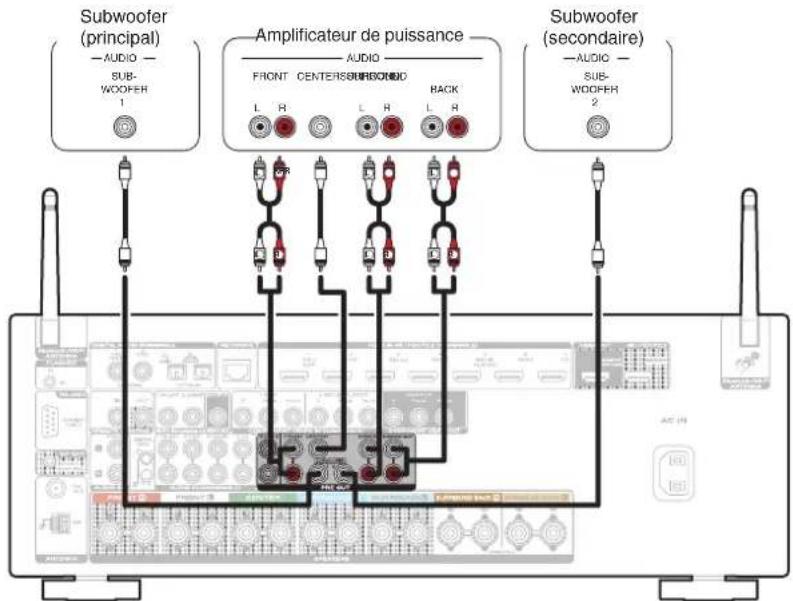

14 Bornes PRE OUT

Utilisées pour connecter un subwoofer avec un amplificateur intégré ou un amplificateur de puissance externe.

Connexion du subwoofer (p. 37) Connexion 2: Connexion à l'aide d'un amplificateur exter (ZONE2) (p. 145)

15 Bornes VIDEO composantes (COMPONENT VIDEO)

Utilisées pour connecter des dispositifs équipés de bornes vidéo composantes.

Connexion 3: Téléviseur non equipé d'une borne HDMI" (p.56) "Connexion d'un décodeur (Tuner satellite/TV par câble)" (p. 58) "Connexion d'un lecteur DVD ou le lecteur Blu-ray Disc" (p. 59)

16 Prise CA (AC IN)

Utilisée pour brancher le cordon d'alimentation. (p. 69)

Remarque

• Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une éventuelle décharge électrique pourrait endommager de façon permanente votre appareil.

Panneau avant

hage

Panneau arrière

Télécommande

1 Touches ZONE SELECT

Ces touches permettent de changer la zone (MAIN ZONE, ZONE2) pilotée par la télécommande.

Lecture dans ZONE2" (p. 146) - Fonctionnement du menu" (p. 152)

2 Touches sélection de source d'entrée

Elles permettent de sélectionner la source d'entrée.

Sélection de la source d'entrée" (p. 71) Lecture dans ZONE2" (p. 146)

Boutons de recherche de canal/page (CH/PAGE ▲v)

Ces boutons sélectionnent les stations de radio enregistrées aux préréglages ou aux pages du commutateur. (p. 88)

4 Touche MUTE (x)

Cette touche met en sourdine la sortie audio.

Coupure temporaire du son (Sourdine) (p. 72) Coupure temporaire du son (Sourdine) (ZONE2) (p. 147)

5 Touche information (INFO)

Elle permet d'afficher les informations de statut sur l'écran du téléviseur. (p. 222)

6 Touches curseurs ( )

Elles permettent de sélectionner des éléments.

Contents

Connexions Lecture Réglages Conseils Annexe

Panneau avant

hage

Panneau arrête

Télécommande

7 Touche BACK

Elle permet de revenir à l'écran précédent.

8 Touches du système

Elles permettent d'effectuer des opérations associées à la lecture. Touches d'accord montant/descendant (TUNE +, -)

Ces ci sélectionnent soit les émissions FM soit les émissions AM.

9 Touches SMART SELECT (1-4)

Ces touches appellent le paramétrage enregistré pour chaque touche, comme la source d'entrée, le niveau du volume et le paramétrage du mode son. (p. 136)

10 Touches SOUND MODE

Elles permettent de sélectionner le mode audio.

Émetteur infrarouge de télécommande

Il transmet les signaux provenant de la télécommande. (p. 9)

1 Touche SLEEP

Elle permet de régler la minuterie sommeil. (p.134)

Contents

Connexions Lecture Réglages Conseils Annexe

Touche POWER (D)

Elle permet de mettre sous/hors tension l'alimentation.

Mise sous tension (p. 71) Lecture dans ZONE2 (p. 146)

Touche du mode ECO (

Elle permet de passer en mode ECO. (p. 211)

Touches VOLUME (▲V)

Elles permettent d'ajuster le niveau du volume.

“Réglagedu volume" (p.72) "Réglage du volume (ZONE2)" (p. 147)

Touche OPTION

Elle permet d'afficher le menu d'options sur l'écran du téléviseur.

1 Touche ENTER

Elle permet de déterminer la sélection.

Touche SETUP

Elle permet d'afficher le menu sur l'écran du téléviseur. p.152)

Panneau avant

hage

Panneau arrière

Télécommande

Contents

xions

Janus Conseils Annexe

Contenu

Installation des enceintes 29

Branchement enceintes 36

Connexion d’un téléviseur 52

Connexion d'un dispositif de lecture 57

Connecter un dispositif mémoire USB au port USB 62

Connexion d'antennes FM/AM 63

Connexion à un réseau domestique (LAN) 65

Connexion d'un dispositif de commande externe 67

Connexion du cordon d'alimentation 69

Remarque

• Ne pas brancher le cordon d'alimentation avant que tous les raccordements n'aient été effectués. Toutefois, lorsque "Assistant de config." est en cours d'exécution, suivez les instructions de l'écran "Assistant de config." (page 9 du "Guide de démarrage rapide" à part) pour effectuer les raccordements. (Lorsque "Assistant de config." est en cours d'exécution, les bornes d'entrée/sortie ne sont pas conductrices.)
• Ne pas mêler les cordons d'alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.

Cables utilisés pour les connexions

Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter.

Câble d'enceinte

Câble subwoofer

Câble HDMI

Câble video composante

Câble video

Câble numérique coaxial

Câble optique

Câble audio

Câble LAN

Panneau avant

hage

Panneau arrête

Télécommande

Contents

xions

Conseils Annexes

Installation des enceintes

Déterminez le système d'enceintes selon le nombre d'enceintes utilisées et installez chaque enceinte et subwoofer dans la pièce.

L'installation des enceintes est expliquée à l'aide de cet exemple d'une installation typique.

FL/FR (Enceinte avant gauche/droite) :	Placez les enceintes droite et gauche FRONT à une distance égale de la position d'écoute principale. La distance entre chaque enceinte et le téléviseur doit être identique.
C (Enceinte centrale) :	Placez l'enceinte CENTER entre les enceintes FRONT et au-dessus ou en dessous de votre téléviseur.
SL/SR (Enceinte surround gauche/droite) :	Placez les enceintes droite et gauche SURROUND à une distance égale des côtés gauche et droite de la position d'écoute principale. Si vous ne disposez pas d'enceintes Surround arrière, déplacez légèrement les enceintes surround derrière votre position d'écoute.
SBL/SBR (Enceinte surround arrêté gauche/droite) :	Placez les enceintes droite et gauche SURROUND BACK à une distance égale de la position d'écoute principale et directement derrière la position d'écoute principale. Lorsque vous utilisez une seule enceinte surround arrière (SB), placez-la directement derrière la position d'écoute.
SW 1/2 (Subwoofer) :	Placez le SUBWOOFER dans un lieu approprié, près des enceintes avant. Si vous avez deux caissons de basses, placez-les de manière asymétrique à l'avant de votre piece.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

xions

Conseils Annexes

FHL/FHR(Enceinte hauteavant gauche/droite) :	Placez les enceintes hautes avant gauche et droite directement au-dessus des enceintes avant.Installez-les aussi presque que possible du plafond et réglez-les en position d'écoute principale.
TFL/TFR(Enceinte supérieureavant gauche/droite) :	Montez les enceintes supérieures avant gauche et droite sur le plafond légèrement devant votreposition d'écoute principale et alignez-les avec les enceintes avant gauche et droite.
TML/TMR(Enceinte supérieurecentre gauche/droite) :	Montez les enceintes supérieure centre gauche et droite directement au-dessus de la positionprincipal d'écoute et alignez-les avec les enceintes avant gauche et droite.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

Ture Réglages Conseils Annexe

Fdl/fdb

(Enceinte Dolby avant gauche/droite):

Placez l'enceinte Dolby Atmos Enabled avant sur la borne de l'enceinte avant. Pour une enceinte Dolby Atmos Enabled intégrée avec une enceinte avant, placez l'enceinte Dolby Atmos Enabled au lieu de l'enceinte frontale.

SDL/sdr

(Enceinte Dolby surround gauche/droite):

Placez l'enceinte Dolby Atmos Enabled surround sur l'enceinte d'ambiance. Pour une enceinte Dolby Atmos Enabled intégrée avec une enceinte d'ambiance, placez l'enceinte Dolby Atmos Enabled à la place de l'enceinte d'ambiance.

Les enceintes Dolby Atmos Enabled répercutent le son sur le plafond pour permettre au son de sortir au-dessus de votre tête en utilisant un haut-parleur dirigé vers le haut qui est placé sur le sol.

Vous pouvez profiter du son Dolby Atmos 3D même dans un environnement où les enceintes ne peuvent pas être installées au plafond.

Panneau avant

hage

Panneau arrière

Télécommande

Ture réglages conseils annexe

• Cet appareil est compatible avec les normes Dolby Atmos et DTS: X qui offrent une sensation surround bien plus large et plus profonde. Le "Virtualisateur de HP" doit être réglé sur "Marche" pour la lecture Dolby Atmos avec des configurations d'enceintes 5.1 canaux ou moins. (p. 156)
• DTS:X peut être sélectionné indépendamment de la configuration des enceintes.
• L'illustration ci-dessous indique à chaque hauteur maximale à laquelle chaque enceinte doit être installée. Nous ne sommes pas obligés de les installer exactement à cette hauteur.

Plan des enceintes haute [Vue de dessus]

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

Ture Réglages Conseils Annexe

Lorsque des enceintes 5.1 canaux sont installées

Lorsque vous utilisez une seule enceinte surround arrière, placez-la directement derrière la position d'écoute.

hage

Panneau arrière

Contents

Connexions

Fonctionnement Réglages Conseils Annexes

Exemple de plan des enceintes

Combinaison de plan 5.1 canaux et d'enceintes avant-haut.

Exemple de plan d'enceintes supérieures

Combinaison de plan 5.1 canaux et d'enceintes supérieures centre.

Panneau avant

hage

Panneau arrière

Télécommande

Contents

Connexions

Ture Réglatges Conseils Annexe

Exemple de plan d'enceintes dolby atmos enabled

Combinaison de plan 5.1 canaux et d'enceintes Dolby avant.

Panneau avant

hage

Panneau arrière

Télécommande

Contents

Connexions

Ture Réglages Conseils Annexe

Branchement enceintes

Dans cette section, nous connectons les enceintes de la pièce à cet appareil.

Remarque

• Déconnectez la fiche d'alimentation de l'appareil de la prise murale avant de connecter les enceintes. Éteignez également le subwoofer.
• Connectez les câbles d'enceinte de façon à ce qu'ils ne dépassent pas des bornes d'enceinte. Le circuit de protection risque d'être activé si les fils touchent le panneau arrière ou si les côtes + et - entrent en contact. ("Circuit de protection" (K D p. 275))
• Ne touchez jamais les bornes d'enceinte lorsque le cordon d'alimentation est connecté. Vous risqueriez de vous électrocuter. Lorsque l'Assistant de config. (page 9 du Guide de démarrage rapide à part) est en cours d'exécution, suivez les instructions de l'écran Assistant de config. pour effectuer les raccordements. (Les enceintes ne sont pas sous tension lorsque Assistant de config. est en cours d'exécution.) Utilisez des enceintes avec une impédance de 4 à 16 Ω/ohms.

Remarque

• Effectuez le paramétrage suivant lors de l'utilisation d'une enceinte avec une impédance de 4 - 6 Ω/ohms.
• Appuyez longuement sur le bouton de l'unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes. "Video Format < PAL>" s'affiche sur l'écran.
• Appuyez trois fois sur DIMMER sur l'appareil principal. "Sp. lmp.:<8ohms>" s'affiche sur l'écran.
• Appuyez sur TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal pour sélectionner l'impédance.

8ohms (Défaut) :	Sélectionnéz-le lorsque l'impédance pour toutes les enceintes connectées est de 8 Ω/ ohms ou plus.
6ohms :	Sélectionnéz lorsqu'l'impédance pour l'une des enceintes connectées est de 6 Ω/ohms.
4ohms :	Sélectionnéz lorsqu'l'impédance pour l'une des enceintes connectées est de 4 Ω/ohms.

1. Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

Ture Réglages Conseils Annexe

Connexion des câbles d'enceinte

Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et - (noire) des enceintes connectées à cet appareil, et veillez à ce que les canaux et les polarités soient correctement connectés.

1 Dénudez environ 10 mm du revêtement de l'embout du câble d'enceinte, puis torsadez fermement le fil conducteur ou coupez-le.

2 Tournez la borne de l'enceinte dans le sens inverse des aiguilles d'une montre pour la desserrer.

3 Insérez le fil conducteur du câble d'enceinte dans la garde de la borne de l'enceinte.

4 Tournez la borne de l'enceinte dans le sens des aiguilles d'une montre pour la desserrer.

Connexion du subwoofer

Utilisez un câble adapté pour connecter le subwoofer. Il est possible de raccorder deux subwoofers à cet appareil.

Le même signal est émis par les bornes respectives du subwoofer.

Panneau avant

hage

Panneau arrière

Télécommande

À propos des étiquettes du câble (fournis) pour l'identification du canal

La section d'affichage du canal pour les bornes d'enceintes sur le panneau arrêté ont des codes de couleur pour l'identification de chaque canal.

Fixez l'étiquette du câble correspondant à chaque enceinte sur chacun des câbles d'enceinte. Cela facilite le branchement du câble approprié sur les bornes d'enceintes du panneau arrêté.

Enceintes Couleur
FRONT L Blanc
FRONT R
CENTER
SURROUND L Bleu clair
SURROUND R Bleu
SURROUND BACK L Beige
SURROUND BACK R
FRONT HEIGHT L Beige
FRONT HEIGHT R
ZONE2 L Beige
ZONE2 R
TOP FRONT L Beige
TOP FRONT R
TOP MIDDLE L Beige
TOP MIDDLE R
FRONT DOLBY L Beige
FRONT DOLBY R
SURROUND DOLBY L	Beige
SURROUND DOLBY R	Marron
SUBWOOFER 1
SUBWOOFER 2

Ture réglages conseils annexe

Attachez l'étiquette du câble pour chaque canal à son câble d'enceinte comme indiqué dans le diagramme.

Reportez-vous au tableau et attachez l'étiquette à chaque câble d'enceinte.

Puis, effectuez la connexion pour que la couleur de la borne d'enceinte corresponde à l'étiquette du câble.

[Méthode de fixation de l'étiquette du cable] Enceintes

Cet apparel

Télécommande

Contents

xions

Conseils Annexes

Configuration de l'enceinte et paramétrages de l'affectation des amplis

Cet appareil est équipéd d'un amplificateur de puissance à 7 canaux. En plus du système à 5.1 canaux de base, une variété de systèmes d'enceintes peut être configurée en changeant les paramétrages de "Affectation des Amplis" en fonction de l'application, par exemple les systèmes à 7 canaux, les connexions bi-amplificateur et les systèmes à 2 canaux pour la lecture multizone. (p. 192)

Effectuez le paramétrage "Affectation des Amplis" en fonction du nombre de pièces et de la configuration des enceintes qui seront installées. (p. 192)

Lire une enceinte et zone		“Affectation des Amphis" réglages	Page de connexion
MAIN ZONE ZONE2
5.1 canaux	2 canaux (pré-sortie)	Régable dans tous les modes “Affectation des Amphis”.	41
7.1 canaux (surround arrière)	2 canaux (pré-sortie)	Surround arrière (Défaut) 42
7.1 canaux (avant-haut)	2 canaux (pré-sortie)	Avant haut 43
7.1 canaux (supérieur avant)	2 canaux (pré-sortie)	Avant plafond 44
7.1 canaux (supérieur central)	2 canaux (pré-sortie)	Centre plafond 45
7.1 canaux (enceinte avant Dolby Atmos Enabled)	2 canaux (pré-sortie)	Dolby avant 46
7.1 canaux (enceinte surround Dolby Atmos Enabled)	2 canaux (pré-sortie)	Dolby surround 47
5.1 canaux (connexion bi-amp pour enceinte avant)	2 canaux (pré-sortie)	BI-AMP 48
5.1 canaux + deuxieme paire d'enceinte avant	2 canaux (pré-sortie)	Front B 49
5.1 canaux	2 canaux (sortie enceinte)	ZONE2 50

Le mode son qui peut être sélectionné varie en fonction de la configuration de l'enceinte. Veuillez vous reporter à "Modes audio et canaux de sortie" (p. 259) pour les modes sonores qui sont pris en charge.

Contents

Connexions

Ture Réglages Conseils Annexe

Branchement d'enceintes 5.1 canaux

Ceci est utilisé comme un système surround de 5.1 canaux de base.

Panneau avant

hage

Panneau arrête

Télécommande

Branchement d'enceintes 7.1 canaux

Système de canal 7.1 pour la lecture d'ambiance.

Exemples de connexions avec utilisation d'enceintes surroundarrêtées

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes surround arrêté.

- Paramétrez l'option "Mode affection" sur "Surround arrière" dans le menu. (p. 192)

Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borne SURROUND BACK L.

Contents

Connexions

Ture Réglages Conseils Annexe

Exemple de connexions avec utilisation d'enceintes avant-haut

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes avant-haut.

Paramétrez l'option "Mode affectation" sur "Avant haut" dans le menu. (p. 192)

Panneau avant

hage

Panneau arrière

Télécommande

Contents

Connexions

Ture Réglages Conseils Annexe

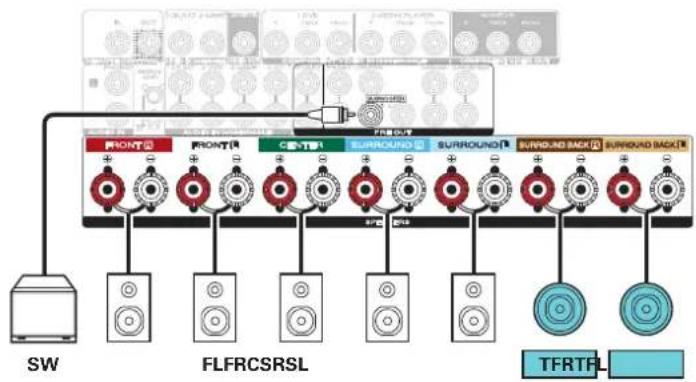

Exemple de connexions avec utilisation d'enceintes supérieures avant

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes supérieures avant.

Paramétrez l'option "Mode affectation" sur "Avant plafond" dans le menu. (p. 192)

Panneau avant

hage

Panneau arrière

Télécommande

Contents

Connexions

Ture Réglages Conseils Annexe

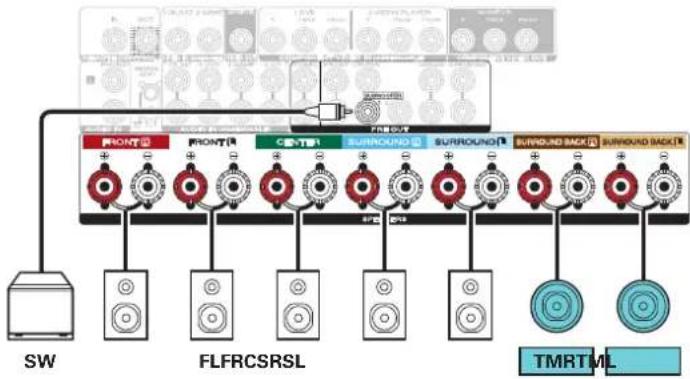

Exemple de connexions avec utilisation d'enceintes centrales supérieures

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes supérieures centrales.

Paramétrez l'option "Mode affectation" sur "Centre plafond" dans le menu. (p. 192)

Panneau avant

hage

Panneau arrière

Télécommande

Contents

Connexions

Ture Réglatges Conseils Annexe

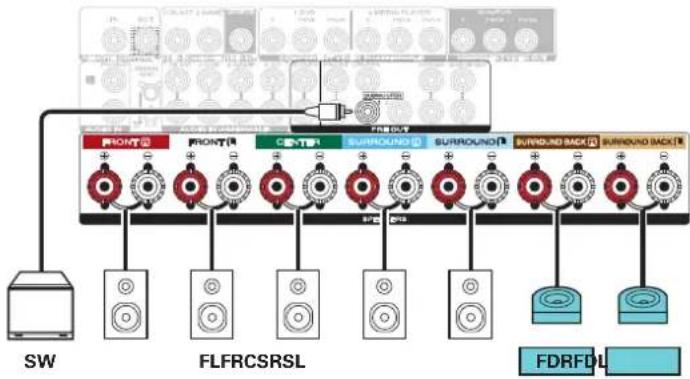

Exemple de connexions avec utilisation d'enceintes dolby atmos enabled avant

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes avant Dolby Atmos Enabled.

Paramétrez l'option "Mode affection" sur "Dolby avant" dans le menu. (p. 192)

Panneau avant

hage

Panneau arrière

Télécommande

Contents

Connexions

Ture Réglatges Conseils Annexe

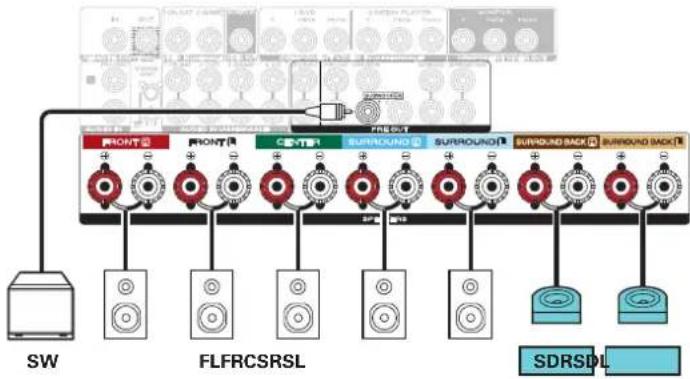

Exemple de connexions avec utilisation d'enceintes dolby atmos enabled surround

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes surround Dolby Atmos Enabled.

Paramétrez l'option "Mode affection" sur "Dolby surround" dans le menu. (p. 192)

Panneau avant

hage

Panneau arrière

Télécommande

Contents

Connexions

Ture Réglages Conseils Annexe

Branchement d'enceintes 5.1 canaux : connexion bi-amp des enceintes avant

Ce système permet d'effectuer une lecture 5.1 canaux. Vous pouvez utiliser la connexion bi-amp pour les enceintes avant. La connexion bi-amp est une méthode pour connecter des amplificateurs séparés à la borne du haut-parleur et à la borne du haut-parleur de graves d'une enceinte qui prend en charge la bi-amplification. Cette connexion permet à l'EMF (puissance returnée sans être sortie) du woofer de s'écouler dans le tweeter sans affecter la qualité sonore, produisant une qualité sonore supérieure.

Paramétrez l'option "Mode affectation" sur "BI-AMP" dans le menu. (p. 193)

Remarque

• Lors de la réalisation de connexions en mode double amplificateur, veillez à retirer la tôle ou le câble de court-circuit des bornes des haut-parleurs des aigus et des graves.

Contents

Connexions

Ture Réglages Conseils Annexe

Branchement d'enceintes 5.1 canaux : deuxième paire d'enceintes avant

Ce système permet la commutation de la lecture entre les enceintes avant A et B, comme vous le souhaitez.

• Paramétrez l'option "Mode affectation" sur "Front B" dans le menu. (p. 193)

Panneau avant

hage

Panneau arrière

Télécommande

Branchement de l'enceinte 5.1 canaux (MAIN ZONE) + 2 canaux (ZONE2)

Ce mode de connexion construit un système d’enceinte à canaux 5.1 dans la MAIN ZONE et un système à 2 canaux dans la ZONE2.

• Paramétrez l'option "Mode affectation" sur "ZONE2" dans le menu. (p. 193)

Contents

xions

Conseils Annexes

Connexion d'un amplificateur de puissance externe

Vous pouvez utiliser cet appareil comme un préamplificateur en connectant un amplificateur de puissance autonome aux PRE OUT. En ajoutant un amplificateur de puissance à chaque canal, la réalité du son peut être améliorée.

Sélectionnez la borne à utiliser et branchez l'appareil.

Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borne du canal gauche (G).

Panneau avant

hage

Panneau arrière

Télécommande

Connexion d'un téléviseur

Connectez un téléviseur à cet appareil pour que la vidéo d'entrée soit transmise au téléviseur. Vous pouvez également profiter de l'audio de votre téléviseur sur cet appareil.

La manière de connecter un téléviseur dépend des bornes et des fonctions dont dispose votre téléviseur.

La fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel) permet de diffuser le son d'un téléviseur sur cet appareil en envoyant le signal audio du téléviseur vers cet appareil via le câble HDMI.

Connexion 1: Téléviseur équipéd'une borne HDMI et compatible avec la fonction ARC (Audio Return Channel)/eARC (Enhanced Audio Return Channel)" (p.53) "Connexion 2: Téléviseur équipéd'une borne HDMI et incompatible avec la fonction ARC (Audio Return Channel) / eARC (Enhanced Audio Return Channel)" (p. 55) "Connexion 3: Téléviseur non équipéd'une borne HDMI" (p. 56)

Contents

Connexions

Ture Réglages Conseils Annexe

Connexion 1 : televiseur équipé d'une borne HDMI et compatible avec la fonction ARC (audio return channel) / earc (enhanced audio return channel)

Utilisez un câble HDMI pour connecter un téléviseur compatible avec la fonction ARC / eARC de cet appareil.

Réglez "HDMI Contrôle" sur Marche" ou "ARC" sur Marche" lorsque vous utilisez un téléviseur prénatal en charge la fonction ARC. (p. 168)

L'utilisation d'un téléviseur compatible avec la fonction eARC permet la lecture audio à partir de l'enceinte connectée à cet appareil, quels que soient les réglages "HDMI Contrôle" et "ARC" dans le menu.

Panneau avant

hage

Panneau arrière

Télécommande

Contents

xions

ages Conseils Annexe

Lorsque vous utilisez la fonction ARC / eARC, effectuez le raccordement sur le connecteur HDMI MONITOR 1. - La configuration des paramètres de la fonction eARC peut être nécessaire en fonction du téléviseur compatible avec la fonction eARC que vous utilisez. Assurez-vous qu'eARC est configuré sur marche si ce réglage existe sur votre téléviseur. Pour plus d'informations, consultez le mode d'emploi de votre téléviseur. Lorsque des téléviseurs compatibles avec la fonction eARC et des téléviseurs avec des fonctions ARC sont connectés à l'appareil, les téléviseurs compatibles avec la fonction eARC sont prioritaires. - Utilisez un "High Speed HDMI Cable with Ethernet" lorsque vous utilisez un téléviseur compatible avec la fonction ARC / eARC.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

Ture Réglages Conseils Annexe

Connexion 2 : televiseur équipé d'une borne HDMI et incompatible avec la fonction ARC (audio return channel) / earc (enhanced audio return channel)

Utilisez un câble HDMI pour connecter le téléviseur à cet appareil.

Pour écouter l'audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil.

Panneau avant

hage

Panneau arrière

Télécommande

Contents

Connexions

Ture Réglages Conseils Annexes

Connexion 3 : Téleviseur non équipe d'une borne HDMI

Utilisez un câble vidéo composante ou un câble vidéo pour connecter le téléviseur à cet appareil.

Pour écouter l'audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil.

Panneau avant

hage

Panneau arrière

Télécommande

Contents

xions

Janus Conseils Annexe

Connexion d'un dispositif de lecture

Cet appareil est équipé de trois types de bornes d'entrée vidéo (HDMI, vidéo composante et vidéo composite) et de trois types de connecteurs d'entrée audio (HDMI, audio numérique et audio).

Sélectionnez les bornes d'entrée sur cet appareil en fonction des bornes sur le dispositif que vous souhaitez connecter.

Si le dispositif connecté à cet appareil est équipé d'une borne HDMI, il est recommandé d'utiliser des connexions HDMI.

Lors d'une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble HDMI unique.

• "Connexion d'un décodeur (Tuner satellite/TV par câble)" (p. 58)
• Connexion d'un lecteur DVD ou du lecteur Blu-ray Disc (p. 59)
• Connexion d'un caméscope vidéo ou d'une console de produits (p. 60)
• Connexion d'une platine (p. 61)

Connectez les dispositifs à cet appareil comme indiqué par les sources d'entrée imprimées sur les bornes d'entrée audio/vidéo de cet appareil. - La source qui est assignée aux connecteurs HDMI IN, DIGITAL AUDIO IN, COMPONENT VIDEO IN, VIDEO IN et AUDIO IN peut être modifiée. Voir "Affectation des entrées" pour savoir comment changer la source d'entrée attribuée aux connecteurs d'entrée. (ICP p. 178) Pour tirer des signaux audio qui sont entrés dans cet appareil sur un téléviseur connecté en HDMI, dans le menu régler "Sortie audio HDMI" sur TV. (p. 166) Pour profiter d'un contenu dont le copyright est protégé par HDCP 2.2 ou HDCP 2.3, utilisez un appareil de lecture et un téléviseur compatibles HDCP 2.2 ou HDCP 2.3.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

Ture Réglages Conseils Annexe

Connexion d'un décodeur (tuner satellite/tv par câble)

Cette explication utilise la connexion avec un tuner satellite/cable TV STB comme exemple.

Sélectionnez les bornes d'entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

Panneau avant

hage

Panneau arrière

Télécommande

Contents

Connexions

Ture Réglages Conseils Annexe

Connexion d'un lecteur DVD ou le lecteur blu-ray disc

Cette explication utilise la connexion avec un lecteur DVD ou un lecteur Blu-ray Disc comme exemple.

Sélectionnez les bornes d'entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

Ture Réglages Conseils Annexe

Connexion d'un caméscope vidéo ou d'une console de produits

Cette explication utilise la connexion avec un caméscope video comme exemple.

Connectez un dispositif de lecture à cet appareil, tel qu'un caméscope vidéo ou une console de jeux.

(Matériel non compatible HDMI)

Panneau avant

hage

Panneau arrière

Télécommande

Contents

Connexions

Ture Réglages Conseils Annexe

Connexion d'une platine

Cet appareil est compatible avec les platines équipées d'une cellule phono avec aimant tournant. Si vous le connectez à une platine dotée d'une cellule MC à faible sortie, utilisez un amplificateur de tête MC ou un transformateur survolté du commerce.

Un bruit "retentissant" provenant des enceintes peut se produire lorsque vous sélectionnez la source d'entrée "Phono" sur cet appareil et que vous augmentez accidentellement le volume sans connecter la platine.

Remarque

• La borne de terre (SIGNAL GND) de cet appareil n'est pas dédiée à des fins de mise à la terre pour la sécurité. Si cette borne est connectée lorsqu'il y a beaucoup de bruit, le bruit peut être réduit. Veuillez noter que, selon la platine, connecter la ligne de terre peut avoir l'effet inverse en augmentant le bruit. Auquel cas, il n'est pas nécessaire de connecter la ligne de terre.

Panneau avant

hage

Panneau arrière

Télécommande

Contents

xions

James Conseils Annexe

Connecter un dispositif mémoire USB au port USB

Pour le mode d'emploi, voir "Lecture du contenu d'un dispositif mémoire USB" (p. 73).

Marantz ne garantit pas que tous les dispositifs mémoire USB fonctionnent ou soient alimentés. Lorsque vous utilisez un disque dur USB portable livré avec un adaptateur secteur, utilisez l'adaptateur secteur fourni avec cet appareil.

Remarque

• Les dispositifs mémoire USB ne fonctionnent pas via un hub USB.
• Il n'est pas possible d'utiliser cet appareil en connectant son port USB à un PC au moyen d'un cable USB. N'utilise pas de cables d'extension pour connecter un dispositif de mémoire USB. Ceux-ci ne causent pas causer des interférences radio avec les autres appareils.

Contents

Connexions

Ture Réglages Conseils Annexe

Connexion d'antennes fm/am

Connectez l'antenne, symphonisez une émission, puis déplacez l'antenne dans la position où le bruit d'arrière-plan devient minime. Ensuite, fixez l'antenne avec du ruban adhésif ou autre. ("Écoute de diffusion FM/AM" (p. 81))

• Si vous ne parvenez pas à recevoir un signal radiodiffusé de bonne qualité, nous recommandons d'installer une antenne extérieure. Renseignez-vous dans le magasin où vous avez acheté l'article pour en savoir plus.

Remarque

Assurez-vous que les bornes des fils de l'antenne à boucle AM n'entrent pas en contact avec les parties métalliques du panneau.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

Ture Réglages Conseils Annexe

Utilisation de l'antenne à boucle AM

Antenne fixée au mur

Fixez directement au mur sans monter.

Clou, brochette, etc.

Antenne posée sans fixation

Procédez comme indiqué ci-dessus pour le montage.

Lors du montage, se reporter à "Montage de l'antenne à boucle AM".

Montage de l'antenne à boucle AM

1 Passez le support à travers le bas de l'antenne cadre et repliez-le vers l'avant. 2 Insérez la partie saillante dans le trou carré du support.

Panneau avant

hage

Panneau arrière

Télécommande

Contents

Connexions

Ture Réglages Conseils Annexe

Connexion à un réseau domestique (LAN)

Cet appareil peut se connecter à un réseau en utilisant un LAN cable ou un réseau local sans fil.

Vous pouvez connecter cet appareil à votre réseau domestique (LAN) pour réaliser différents types de lectures et d'opérations, comme suit.

• Lecture d'audio en réseau, tel qu'une radio Internet, et de serveurs média
• Lecture de services de diffusion de musique
• Utilisation de la fonction Apple AirPlay
• Fonctionnement de cet appareil via le réseau
• Fonctionnement avec le système audio surround multi-pièces sans fil HEOS
• Mise à jour du micrologiciel

Contactez un ISP (Internet Service Provider) ou un magasin d'informatique pour la connexion à Internet.

Configuration LAN filaire

Pour effectuer des connexions via un LAN cable, utilisez un cable LAN pour connecter le routeur à cet appareil, comme illustré dans la figure ci-dessous.

Panneau avant

hage

Panneau arrière

Télécommande

Contents

xions

Janus Conseils Annexe

Configuration LAN sans fil

Lors de la connexion au réseau local sans fil, connectez les antennes externes pour une connexion Bluetooth/sans fil au réseau local sans fil au panneau arrière et maintenez-les en position verticale.

Voir "Config. Wi-Fi" pour savoir comment connecter à un routeur de réseau local sans fil. (ICP p. 204)

• Lorsque vous utilisez cet appareil, nous vous recommandons d'utiliser un routeur equipped des fonctions suivantes:
• Serveur DHCP intégré

Cette fonction attribue automatiquement une adresse IP au LAN.

• Commutateur 100BASE-TX intégré

Lorsque vous connectez plusieurs appareils, nous vous recommandons d'utiliser un hub de commutation ayant une vitesse d'au moins 100 Mbps

• N'utilisez qu'un câble STP blindé ou un câble LAN ScTP (facilement disponibles dans les magasins d'électronique). (CAT-5 ou supérieur recommandé).
• Il est recommandé d'utiliser un cable LAN normal de type blinde.

Si vous utilisez un cable de type plat ou non-blinde, le bruit peut perturber les autres appareils.

Lorsque cet appareil est connecté à un réseau sans fonction DHCP, effectuez les réglages de l'adresse IP, etc., dans le "Réseau". (p. 203)

Remarque

• Les routeurs compatibles dépendent du FAI. Contactez votre fournisseur d'accès à Internet ou un magasin d'informatique pour plus de détails.
• Cet appareil n'est pas compatible avec PPPoE. Un routeur compatible PPPoE est nécessaire si votre ligne contractée n'est pas configurée pour être utilisée avec PPPoE.
• Ne connectez pas une borne NETWORK directement au port LAN/à la borne Ethernet de votre ordinateur.
• Plusieurs services en ligne peuvent être interrompus sans préavis.

Panneau avant

hage

Panneau arrière

Télécommande

Contents

Connexions

Ture Réglages Conseils Annexe

Exécution d'opérations par télécommande sur cet appareil sans contact visuel

Vous pouvez connecter un récepteur infrarouge externe aux bornes REMOTE CONTROL pour effectuer des opérations sur cet appareil à l'aide de la télécommande fournie sans contact visuel. Ceci peut être nécessaire si l'appareil est caché derrière un placard ou dans un coin, si bien que vous ne pouvez pas pointer directement vers l'appareil avec la télécommande.

Dans ce cas, désactiver la fonction de réception de signal de la télécommande ("Fonction de verrouillage à distance" (p. 141)).

Remarque

• Lorsque la fonction de réception de signal de la télécommande est désactivée, vous ne pouvez pas effectuer des opérations avec la télécommande.

Connexion à distance d'appareils marantz

Si vous utilisez un appareil Marantz autre que cet appareil compatible avec la connexion à distance, vous pouvez transmettre des signaux de télécommande en connectant simplement l'appareil à la borne REMOTE CONTROL IN/OUT au moyen d'un câble monaural. Réglez le commutateur de télécommande sur le panneau arrière du composant audio connecté sur "EXTERNAL" ou "EXT." pour utiliser cette fonction.

Prise DC OUT

Lorsqu'un appareil doté d'une prise DC IN est connecté via une mini-prise monaurale, il est possible de le mettre en marche/veille par l'intermédiaire du fonctionnement synchronisé avec cet appareil.

La prise DC OUT produit un signal électrique de 12 V DC/150 mA maximum.

Remarque

• Utilisez un câble monaural avec fiche mini pour le branchement des prises DC OUT. N'utilisez pas un câble stéréo avec fiche mini.
• Si le niveau d'entrée de déclenchement admissible du dispositif connecté est supérieur à 12 V DC/150 mA ou en cas de court-circuit, la prise DC OUT ne peut pas être utilisée. Dans ce cas, mettez l'appareil hors tension, puis débranchez-le.

Contents

Connexions

Turé Réglages Conseils Annexe

Connexion du cordon d'alimentation

Une fois toutes les connexions effectuées, insérez la fiche d'alimentation dans la prise murale.

Vers la prise murale (230 V CA, 50/60 Hz)

Panneau avant

hage

Panneau arrière

Télécommande

Utilisation basique

Mise sous tension 71

Sélection de la source d'entrée 71

Réglage du volume 72

Coupure temporaire du son (Sourdine) 72

Sélection d'un mode d'écoute 119

Lecture d'un appareil

Lecture avec les lecteurs DVD/Blu-ray Disc 72

Lecture du contenu d'un dispositif mémoire USB 73

Écouter de la musique sur un périphérique Bluetooth 77

Écoute de diffusion FM/AM 81

Lecture audio/service en réseau

Écoute de Radio Internet 92

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS 94

Obtenir HEOS App 98

Fonction AirPlay 107

Fonction Spotify Connect 110

Fonctions pratiques

Fonctions pratiques 111

Fonction de contrôle HDMI 131

Fonction Menu intelligent 132

Fonction de minuterie sometime 134

Fonction de sélection intelligente 136

Fonction de verrouillage du panneau 139

Fonction de verrouillage à distance 141

Autres fonctions

Fonction de contrôle Internet 142

Lecture dans la ZONE2 (différente pièce) 144

Panneau avant

Affichage

Panneau arrête

Télécommande

Index

Mise sous tension

1 Appuyez sur POWER pour mettre l'appareil sous tension.

• Vous pouvez appuyer sur la touche de sélection de la source d'entrée lorsque l'appareil est en mode veille pour le mettre sous tension.
• Vous pouvez également passer en mode veille en appuyant sur sur l'appareil principal.

Sélection de la source d'entrée

1 Appuyez sur la touche de sélection de la source d'entrée pour la lecture.

La source d'entrée souhaitée peut être sélectionnée directement.

• Vous pouvez également sélectionner la source d'entrée en actionnant la touche INPUT SELECTOR sur l'appareil principal.

Contenus Connexions

Réglages Conseils Annexe

1 Utiliser volume pour régler le volume.

• La plage de réglage varie en fonction du signal d'entrée et du réglage de niveau du canal.
• Vous pouvez également régler le volume maître en tournant la molette VOLUME sur l'appareil principal.

1 Appuyez sur MUTE

"MUTE" s'affiche sur l'écran. - s'affiche sur l'écran du téléviseur.

• Le son est diminué jusqu'au niveau défini pour le paramètre "Niveau sourdine" dans le menu. (p. 159)
• Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE à nouveau.

Lecture avec les lecteurs dvd/blu-ray disc

Vous trouverez ci-dessus la procédure pour la lecture avec les lecteurs DVD/Blu-ray Disc.

1 Préparez la lecture.

① Allumez le subwoofer, le lecteur et la TV. ② Sélectionnez l'entrée de cet appareil en guise d'entrée TV.

Lecture du contenu d'un dispositif mémoire USB

• Lecture de fichiers musicaux enregistrés sur un dispositif mémoire USB.
• Seuls les dispositifs mémoire USB conformes aux standards de classe de stockage de masse peuvent être lus sur cet appareil.
• Cet appareil est compatible avec les dispositifs mémoire USB au format "NTFS" ou "FAT32".
• Les types de format audio et les caractéristiques de lecture prises en charge par cet appareil sont les suivants. Voir "Lecture de dispositifs mémoire USB" (12 p. 255) pour plus de détails.

WMA MP3 WAV MPEG-4 AAC - FLAC Apple Lossless DSD

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

are

Pils Annexe

Lecture des fichiers d'un dispositif mémoire USB

1 Insérez une clé USB formatée en “FAT32” ou “NTFS” sur le port USB. 2 Appuyez sur USB pour passer à la source d'entrée "USB". 3 Sélectionnez le nom de cet appareil.

4 Parcourez la musique sur votre dispositif mémoire USB et sélectionnez une musique à jouer.

• Quand vous sélectionnez une musique à jouer, on vous demandera comment vous voulez écouter votre musique.

Jouez maintainant :	Insère l'objet dans votre liste de lecture en cours après le morceau en cours pour qu'il soit lu immédiatement.
Jouer & Remplacer la file d'attente :	Vide la liste de lecture et litimmédiatement l'objet sélectionné.
Jouer la prochaine :	Insère l'objet à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.
Ajouter à la fin de la liste de lecture :	Ajoute l'objet directement à la fin de la liste.

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions

Réglages Conseils Anneke

5 Utilisez pour sélectionner "Jouez maintenant" ou "Jouer & Remplacer la file d'attente", puis appuyez sur ENTER.

La lecture débute.

Touches de commande	Fonction
►/II	Lecture / Pause
►►	Passer à la plage précédente/Passer à la plage suivante
CH/PAGE ▲▼	Passez à la page précédent/page suivante dans l'affichage de la liste

• Lorsqu'un fichier audio MP3 contient des images de l'album, celles-ci peuvent être affichées pendant la lecture du fichier.

Remarque

• Notez que Marantz ne pourrait être tenu responsable de quelque manière que ce soit des problèmes survenant par rapport aux données enregistrées sur un dispositif mémoire USB lors de l'utilisation de cet appareil avec le dispositif mémoire USB en question.
• Lorsqu'un dispositif mémoire USB est connecté à cet appareil, l'appareil charge tous les fichiers qui s'y trouvent. Le chargement peut prendre un certain temps si le dispositif mémoire USB contient un nombre important de dossiers ou de fichiers.

Panneau avant

hage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Opérations accessibles dans le menu des options

Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal) (p. 114) Réglage de la tonalité (Tonalité) (p. 115) Affichage de la vidéo voulue lors de la lecture audio (Select. Video) (p. 116) Lecture de la même musique dans toutes les zones (Toutes zones stéréo) (p. 118)

Panneau avant

hage

Panneau arrête

Télécommande

Écouter de la musique sur un périphérique bluetooth

Les fichiers musicaux sur les périphériques Bluetooth tels que les smartphones, les lecteurs de musique numérique, etc. peuvent être lus sur cet appareil via un appariement et en connectant cet appareil à l'aide du périphérique Bluetooth.

La communication est possible jusqu'à une distance d'environ 30 m.

Remarque

Pour lire de la musique à partir d'un périphérique Bluetooth, le périphérique Bluetooth doit prendre en charge le profil A2DP.

Connexions

Réglag

Lecture de musique à partir d'un périphérique bluetooth

Afin d'écouter de la musique à partir d'un périphérique Bluetooth sur cet appareil, le périphérique Bluetooth doit d'abord être apparié avec cet appareil.

Une fois le périphérique Bluetooth apparié, il n'a pas besoin d'être apparié à nouveau.

1 Préparez la lecture.

Connectez les antennes externes fournies pour Bluetooth/Réseau local sans fil aux connecteurs de l'antenne Bluetooth/Réseau local sans fil situés sur le panneau arrière. (12 p. 22) Appuyez sur POWER pour mettre l'appareil sous tension.

2 Appuyez sur bluetooth.

Lors de la première utilisation, l'appareil ira en mode d'appariement automatiquement et "Pairing..." apparaitra sur l'écran de l'appareil.

4 Sélectionnez cet appareil lorsque son nom s'affiche dans la liste des appareils affichés sur l'écran du périphérique bluetooth.

Connectez-vous au périphérique Bluetooth pendant que "Pairing" est affiché sur l'écran de l'appareil.

Effectuez la connexion avec le périphérique Bluetooth à proximité de l'appareil (environ 1 m).

5 Lecture de musique à l'aide de n'importe quelle application sur votre périphérique bluetooth.

• Le périphérique Bluetooth peut également être commandé avec la télécommande de cet appareil.
• La prochaine fois que le bouton Bluetooth sera pressé sur la télécommande, cet appareil se connectera automatiquement au dernier périphérique Bluetooth connecté.

Touches de commande	Fonction
►/II	Lecture / Pause
►►	Passer à la plage précédente/Passer à la plage suivante

• Appuyez sur STATUS de cet appareil pendant la lecture pour basculer l'affichage sur le nom du titre, nom de l'artiste, nom de l'album, etc.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

are

Pils Annexe

Appareillage avec d'autres périphériques bluetooth

Jumeler un appareil Bluetooth avec l'appareil.

1 Activez les réglages Bluetooth sur votre périphérique mobile. 2 Appuyez et maintenez enfoncée la touche Bluetooth sur la télécommande pendant au moins 3 secondes. L'appareil passera en mode d'appariement. 3 Sélectionnez cet appareil lorsque son nom s'affiche dans la liste des appareils affichés sur l'écran du périphérique Bluetooth.

• Cet appareil peut être apparié avec un maximum de 8 périphériques Bluetooth. Lorsqu'un 9e périphérique Bluetooth est apparié, il sera enregistré à la place du plus ancien périphérique enregistré.
• Vous pouvez également passer en mode d'appairage en appuyant sur le bouton OPTION lorsque l'écran de lecture est affiché et en sélectionnant "Mode de couplage" dans le menu d'options affiché.

Remarque

• Pour faire fonctionner le périphérique Bluetooth avec la télécommande de cet appareil, le périphérique Bluetooth doit prendre en charge le profil AVRCP.
• La télécommande de cet appareil n'est pas garantie de fonctionner avec tous les périères Bluetooth.
• Selon le type de périphérique Bluetooth, cet appareil émet du son qui est couplé au réglage du volume sur le périphérique Bluetooth.

Opérations accessibles dans le menu des options

Appariement avec d'autres périphériques Bluetooth (p. 79) - "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (R 10 p. 114) "Réglage de la tonalité (Tonalité)" (p. 115) "Affichage de la vidéo voulue lors de la lecture audio (Select. Video)" (p. 116) Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 118)

Panneau avant

hage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Reconnexion à cet appareil à partir d'un périphérique bluetooth

1. Une fois l'appareillage terminé, vous pouvez connecter le périphérique de Bluetooth sans effectuer d'opération sur cet appareil.
2. Cette opération doit également être effectuée lorsque vous commutez le périphérique Bluetooth pour la lecture.

1 Si un périphérique Bluetooth est connecté, désactivez le réglage Bluetooth de ce périphérique pour le déconnecter. 2 Activez le réglage Bluetooth du périphérique Bluetooth à connecter. 3 Sélectionnez cet appareil dans la liste des périphériques Bluetooth affichée sur votre périphérique Bluetooth. 4 Ecoutez de la musique à l'aide de n'importe quelle application sur votre périphérique Bluetooth.

• L'écran passe automatiquement sur l'écran de lecture "Bluetooth" si un appareil Bluetooth est connecté et que l'appareil est allumé.
• Lorsque les paramètres "Commande réseau" de cet appareil sont réglés sur "Toujours actif" et un périphérique Bluetooth est connecté avec l'unité en état de veille, l'alimentation de l'appareil se mettra sous tension automatiquement. («P» p. 208)

Panneau avant

hage

Panneau arrête

Télécommande

Écoute de diffusion fm/am

1 Connectez l'antenne. ("Connexion d'antennes FM/AM" (p. 63)) 2 Appuyez sur TUNER pour passer à la source d'entrée "Tuner".

3 Appuyez sur OPTION. L'écran de menu d'options s'affiche. 4 Utilisez pour sélectionner "FM/AM", puis appuyez sur ENTER. Cela affiche la bande de réception de l'écran d'entrée.

5 Utilisez pour sélectionner "FM" ou "AM", puis appuyez sur ENTER.

FM : Pour écouter une station FM. AM : Pour écouter une station AM.

6 Appuyez sur TUNE + ou TUNE - pour sélectionner la station que vous souhaitez écouter.

Un balayage est effectué jusqu'à ce qu'une station radio disponible soit trouvée. Ensuite, le balayage s'interrompt automatiquement et la station radio est diffusée.

• Les modes disponibles pour la réception de stations FM sont le mode "Auto" qui permet de rechercher automatiquement les stations disponibles et le mode "Manuel" qui permet de rechercher les stations manuellement à l'aide de boutons afin de modifier la fréquence. Le réglage par défaut est sur "Auto". Vous pouvez également utiliser l'option "Accord direct" pour rechercher une station en entrant directement sa fréquence. En mode "Auto", vous ne pouvez pas rechercher des stations radio si la réception est mauvaise. Dans ce cas de figure, utilisez le mode "Manuel" ou le mode "Accord direct" pour rechercher la station de votre choix.

Touches de commande Fonction

TUNE +, - Sélectionner la station radio (haut/bas)
CH/PAGE ▲▼	Sélectionner les stations radio préréglées
△ ∇	Sélectionner la station radio (haut/bas)
◁▷	Sélectionner les stations radio préréglées

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

are

Eils Annexes

Opérations accessibles dans le menu des options

Réglage par saisie de la fréquence (Accord direct) (p. 84) - Recherche RDS (p. 84) - Recherche PTY (p. 85) - Recherche TP (ICB p. 86) - Texte Radio (p. 86) - Modification du mode de syntonisation (Mode Réglage) (p. 87) - Réglage des stations et prépréréglage automatique des stations (Mém. préprérégl. Auto) (p. 87) - Préréglage de la station radio actuelle (Mém. Préréglages) (p. 88) - Saisie d'un nom pour la station émettrice préréglée (Nom préréglé) (p. 89) - Saut des stations radio préréglées (Passer préréglage) (ICP 90) - Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal) (p. 114) - Réglage de la tonalité (Tonalité) (p. 115) - Affichage de la vidéo voulue lors de la lecture audio (Select. Video) (p. 116) - Lecture de la même musique dans toutes les zones (Toutes zones stéréo) (p. 118)

Panneau avant

hage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Réglage par saisie de la fréquence (accord direct)

Vous pouvez entrer directement la fréquence de réception pour la syntonisation.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner". L'écran de menu d'options s'affiche. 2 Utilisez pour sélectionner "Accord direct", puis appuyez sur ENTER. L'écran qui vous permet d'entrer la fréquence s'affiche. 3 Utilisez pour sélectionner le numéro, puis appuyez sur. - Si est appuyée, l'entrée précédente est immédiatement annulée. 4 Répétez l'étape 3 et entrez la fréquence de la station radio que vous souhaitez écouter. 5 Quand le réglage est terminé, appuyez sur ENTER. La fréquence préréglée est mise au point.

Recherche RDS

Le service de radiodiffusion RDS permet de transmettre des informations supplémentaires, en plus du signal de programme radio classique.

Utilisez cette fonction pour vous connecter directement à une station FM avec service RDS.

Notez que la fonction RDS n'est opérationnelle que lors de la réception de stations compatibles RDS.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner". L'écran de menu d'options s'affiche. 2 Utilisez pour sélectionner "Recherche RDS", puis appuyez sur ENTER. 3 Appuyez sur ENTER.

La recherche de stations émettant en RDS démarre alors automatiquement.

• Si vous utilisez dans les 5 secondes suivant l'affichage du nom de la station de diffusion sur l'affichage, vous pouvez rechercher une station différente.

Panneau avant

hage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Annexe

Recherche PTY

Utilisez cette fonction pour rechercher des stations RDS émettant un certain type de programme (PTY).

PTY identifie le type de programme RDS.

Les types de programmes disponibles sont affichés de la façon suivante :

NEWS	Informations	WEATHER	Météo
AFFAIRS	Affaires courantes	FINANCE	Finance
INFO	Informations	CHILDREN	Programme pour enfants
SPORT	Sports	SOCIAL	Affaires sociales
EDUCATE	Education	RELIGION	Religion
DRAMA	Drame	PHONE IN	Entrée de téléphone
CULTURE	Culture	TRAVEL	Voyages
SCIENCE	Science	LEISURE	Détente
VARIED	Divers	JAZZ	Musique jazz
POP M	Musique pop	COUNTRY	Musique country
ROCK M	Musique rock	NATION M	Musique nationale
EASY M	Musique pour tous	OLDIES	Classique légère
LIGHT M	Vieux titres	FOLK M	Classique
CLASSICS	Musique folk	DOCUMENT	Autres musiques

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner". L'écran de menu d'options s'affiche. 2 Utilisez pour sélectionner "Recherche PTY", puis appuyez sur ENTER. 3 Utilisez pour appeler le type de programme souhaité. 4 Appuyez sur ENTER.

La recherche PTY démarre alors automatiquement.

• Si vous utilisez dans les 5 secondes suivant l'affichage du nom de la station de diffusion sur l'affichage, vous pouvez rechercher une station différente.

Panneau avant

hage

Panneau arrière

Télécommande

Contenus Connexions

Réglages Conseils Anneke

Recherche TP

TP identifie les programmes d'infos sur le traffic routier.

Ceci vous permet de vous renseigner facilement sur le trafic routier avant de quitter votre domicile.

Utilisez cette fonction pour rechercher des stations RDS émettant des programmes d'infos routières (stations TP).

1. Appuyez sur OPTION lorsque la source d'entrée est "Tuner".

L'écran de menu d'options s'affiche.

2 Utilisez pour sélectionner "Recherche TP", puis appuyez sur ENTER. 3 Appuyez sur ENTER.

La recherche TP démarre alors automatiquement.

• Si vous utilisez dans les 5 secondes suivant l'affichage du nom de la station de diffusion sur l'affichage, vous pouvez rechercher une station différente.

Texte radio

RT permet aux stations RDS d'envoyer des messages qui s'affichent directement à l'écran.

"Texte Radio" s'affiche à l'écran lorsque des données de texte radio sont reçues.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner". L'écran de menu d'options s'affiche. 2 Utilisez pour sélectionner "Texte Radio", puis appuyez sur ENTER. 3 Utilisez pour sélectionner "Marche", puis appuyez sur ENTER.

• Pendant la réception d'une station émettant du RDS, les textes transmis seront affichés.
• Si aucune donnée de texte n'est transmise, le message "NO TEXT DATA" s'affiche.

Panneau avant

hage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Modification du mode de syntonisation (mode réglage)

Vous pouvez changer de mode de syntonisation pour rechercher des stations FM et AM. Si vous ne pouvez pas régler automatiquement avec le mode "Auto", passez alors au mode "Manuel" et effectuez le réglage manuellement.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner". L'écran de menu d'options s'affiche. 2 Utilisez pour sélectionner "Mode Réglage", puis appuyez sur ENTER. 3 Utilisez pour sélectionner le mode de syntonisation, puis appuyez sur ENTER.

Auto :	Recherche et accord automatiques sur une station radio receivable.
Manuel :	Accord manuel de la fréquence une étape à la fois à chaque fois que vous appuyez sur la touche.

Réglage des stations et préréglage automatique des stations (mém. Prérégl. Auto)

Un maximum de 56 stations radio peut être automatiquement préréglé.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner". L'écran de menu d'options s'affiche. 2 Utilisez pour sélectionner "Mém. prérégl. Auto", puis appuyez sur ENTER. 3 Appuyez sur ENTER.

L'appareil commence à symphoniser les stations radio automatiquement et à les prérégler.

• Lorsque le prépréglage est terminé, la mention "Terminé" s'affiche pendant environ 5 secondes et l'écran du menu d'options s'éteint.

• La mémoire de prépréglage est écrasée.

Panneau avant

hage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Préenregistrement de la station radio actuelle (mém. Préenregistrements)

Vous pouvez prerégler vos stations radio préférées afin de les retrouver plus facilement.

Vous pouvez prérégler jusqu'à 56 stations.

1 Accordez la station émettrice que vous souhaitez prérégler. ("Écoute de diffusion FM/AM" (p. 82)) 2 Appuyez sur OPTION.

L'écran de menu d'options s'affiche.

3 Utilisez pour sélectionner "Mém. Prééglages", puis appuyez sur ENTER.

La liste des canaux prédéfinis s'affiche.

4 Utilisez pour sélectionner le canal que vous souhaitez préréglé, puis appuyez sur ENTER.

La station radio actuelle est préréglée.

Pour préregler d'autres stations, répétez les étapes 1 à 4.

Écoute des stations préréglées

1 Utilisez CH/PAGE ▲▼ pour sélectionner la chaîne préréglée souhaitée.

• Vous pouvez également sélectionner les stations de radio préréglées en appuyant sur TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal.

Panneau avant

hage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Saisie d'un nom pour la station émettrice préréglée (nom préréglé)

Vous pouvez utiliser le nom de la station radio préréglé ou le modifier. Vous pouvez entrer jusqu'à 8 caractères.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner". L'écran de menu d'options s'affiche. 2 Utilisez pour sélectionner "Nom préréglé", puis appuyez sur ENTER. L'écran "Nom préréglé" s'affiche. 3 Utilisez pour Sélectionner le groupe de la station de diffusion à nommer. 4 Utilisez pour sélectionner la station radio à nommer, puis appuyez sur ENTER.

5 Utilisez pour sélectionner l'étiquette du nom, puis appuyez sur ENTER. L'écran qui vous permet de modifier le Nom préréglé s'affiche. - Si vous sélectionnez "Param. défaut", l'appareil affiche de nouveau la fréquence. 6 Saisissez les caractères, puis appuyez sur "OK". 7 Appuyez sur OPTION pour revenir à l'écran précédent.

Panneau avant

hage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Saut des stations radio préréglées (passer préréglage)

Exécutez la mémoire de prépréréglage automatique pour enregistrer toutes les stations de radio qui peuvent être reçues dans la mémoire. La sélection d'une station de radio est grandement facilitée par le saut de mémoires inutilisées.

1. Appuyez sur OPTION lorsque la source d'entrée est "Tuner".

L'écran de menu d'options s'affiche.

2 Utilisez pour sélectionner "Passer préréglage", puis appuyez sur ENTER.

L'écran "Passer préréglage" s'affiche.

3 Pour définir les stations à ignorer par groupes

Utilisez pour Sélectionner le groupe de stations radio à ignorer. Appuyez sur △ pour sélectionner "Régl.* - * sur Passer", puis appuyez sur ENTER.

Sautez toutes les stations de radio qui sont incluses dans le groupe sélectionné *-.

(c'est le numéro du groupe sélectionné.)

Pour définir les stations à ignorer par stations

① Utilisez pour Sélectionner le groupe de stations radio à ignorer. ② Utilisez △∇ pour sélectionner la station radio à ignorer. ③ Utilisez < pour sélectionner "Passer". La station sélectionnée ne s'affiche pas.

Appuyez sur OPTION pour revenir à l'écran précédent.

Contenus Connexions

Réglages Conseils Annonce

Annulation de passer préréglage

1 Lorsque l'écran "Passer préréglage" s'affiche, utilisez pour sélectionner un groupe contenant une station radio que vous ne souhaitez plus ignorer. 2 Utilisez pour sélectionner une station radio que vous ne souhaitez plus ignorer. 3 Utilisez pour sélectionner "Marche". Le saut est annulé.

Remarque

• "Passer préréglage" ne peut pas être annulé pour les groupes.

Panneau avant

hage

Panneau arrête

Télécommande

Écoute de radio internet

• La Radio Internet renvoie aux émissions radio diffusées via Internet. Vous pouvez recevoir des stations Radio Internet en provenance du monde entier.
• Les stations radio Internet sur cet appareil lisent le service de base de données fourni par la station radio TuneIn.
• Les types de format audio et les caractéristiques de lecture prises en charge par cet appareil sont les suivants. Voir "Lecture de radio Internet" (p. 258) pour plus de détails.

WMA MP3 MPEG-4 AAC

Contents

Connexions

gils Annexes

1 Appuyez sur internet RADIO.

• Vous pouvez également appuyer sur (HEOS Music). Utilisez pour sélectionner "Radios internet Tunein", puis appuyez sur ENTER.

2 Sélectionnez la station que vous souhaitez écouter.

Touches de commande Fonction
▶/■*	Lecture / Pause
↓←→↑*	Passer à la plage précédente/Passer à la plage suivante
CH/PAGE ▲▼	Passez à la page précédent/page suivante dans l'affichage de la liste

• Autorisé lors de l'écoute de Podcasts.

• L'affichage du titre de la plage au nom de la station de radio etc. à chaque fois que vous appuyez sur STATUS sur l'appareil principal.

Remarque

• Le service de base de données des stations radio peut être interrompu ou indisponible sans avertissement préalable.

Opérations accessibles dans le menu des options

"Ajout des Favoris HEOS" (p. 112) - "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (p. 114) "Réglage de la tonalité (Tonalité)" (p. 115) "Affichage de la vidéo voulue lors de la lecture audio (Select. Video)" (p. 116) "Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 118)

Panneau avant

hage

Panneau arrête

Télécommande

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

• Cet appareil peut lire les fichiers musicaux et les pistes de lecture (m3u, wpl) depuis des serveurs DLNA compatibles, comme un ordinateur ou un dispositif NAS, connectés à votre réseau.
• Formats pris en charge : Pour plus de détails, reportez-vous à "Lire un fichier sauvegardé sur un ordinateur ou sur un NAS" (« p. 257).

WMA - MP3 - WAV - MPEG-4 - AAC - FLAC - Apple Lossless - DSD

Contents

Connexions

are

Pils Annexe

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

Suivez cette procédure pour lire les fichiers audio ou les listes de lecture sur des serveurs de fichiers DLNA connectés à votre réseau.

1 Appuyez sur Φ (HEOS Music). 2 Utilisez △ ∇ pour sélectionner "Serveur de musique", puis appuyez sur ENTER.

3 Sélectionnez le nom de votre PC en réseau ou du serveur NAS (Network Attached Storage).

4 Parcourez la musique sur votre PC/NAS et sélectionnez une musique à dire.

• Quand vous sélectionnez une musique à diffuser, on vous demandera comment vous pouvez écouter votre musique.

Jouez maintainant :	Insère l'objet dans votre liste de lecture en cours après le morceau en cours pour qu'il soit lu immédiatement.
Jouer & Remplacer la file d'attente :	Vide la liste de lecture et litimmédiatement l'objet sélectionné.
Jouer la prochaine :	Insère l'objet à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.
Ajouter à la fin de la liste de lecture :	Ajoute l'objet directement à la fin de la liste.

Panneau avant

hage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Anneke

5 Utilisez pour sélectionner "jouez maintenant" ou "jouer & remplacer la file d'attente", puis appuyez sur ENTER.

La lecture débute.

Touches de commande	Fonction
/III	Lecture / Pause
I<\->I	Précédent / Suivant
CH/PAGE ▲▼	Passez à la page précédente/page suivante dans l'affichage de la liste

• L'affichage passe du titre de la plage, au nom de l'artiste, puis au titre de l'album à chaque fois que vous appuyez sur STATUS sur l'appareil principal.
• Lorsqu'un fichier WMA (Windows Media Audio), MP3 ou MPEG-4 AAC contient des images de l'album, celles-ci peuvent être affichées pendant la lecture du fichier.
• Si vous utilisez une version 11 ou ultérieure de Windows Media Player, il est possible d'afficher l'album pour les fichiers WMA.

Remarque

• Lors de la lecture de fichiers musicaux avec votre ordinateur ou stockage NAS connecté via le réseau LAN sans fil, l'audio peut être interrompu en fonction de votre environnement LAN sans fil. Dans ce cas, connectez à l'aide d'un LAN cable.
• L'ordre dans lequel les plages/fichiers sont affichés dépend des paramètres du serveur. Si les plages/fichiers ne sont pas affichés dans l'ordre alphabétique à cause des specifications du serveur, il se peut que la recherche par la première lettre ne fonctionne pas correctement.

Connexions

Réglag

Opérations accessibles dans le menu des options

Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal) (p. 114) Réglage de la tonalité (Tonalité) (p. 115) Affichage de la vidéo voulue lors de la lecture audio (Select. Video) (p. 116) Lecture de la même musique dans toutes les zones (Toutes zones stéréo) (p. 118)

Panneau avant

hage

Panneau arrête

Télécommande

Obtenir HEOS app

Depuis HEOS App, vous pouvez utiliser de nombreux services de diffusion de musique en ligne. Plusieurs options s'offrent à vous selon votre situation géographique.

Téléchargez HEOS App sur iOS ou Android en recherchant "HEOS" sur l'App Store, sur Google Play ou sur Amazon Appstore.

Voulez enregistrer un compte HEOS sur Compte HEOS (p. 210) dans le menu de cet appareil ou en cliquant sur onglet "Musique", icône "Réglages" - dans le HEOS App.

Qu'est-ce qu'un compte HEOS?

Un Compte HEOS est un compte principal ou "porte-clé" qui vous permet de contrôler tous les services de musique HEOS à l'aide d'un identifiant et un mot de passe unique.

Grâce à ce Compte HEOS, il vous suffit d'entrer votre identifiant et votre mot de passe une seule fois pour tous les services de musique. Cela vous permet une utilisation rapide et facile de l'application sur différents dispositifs.

Il vous suffit de vous identifier sur votre Compte HEOS depuis n'importe quel dispositif, et vous aurez accès à tous vos services de musique associés. Vous pourrez ainsi découvrir votre historique de lecture et vos listes de lecture, même chez des amis qui écoutent leur musique sur leur propre système HEOS.

Se créer un compte HEOS

À votre première utilisation d'un service de musique depuis le menu "Musique" principal de HEOS App, il vous sera demandé de créer un Compte HEOS.

Modifier son compte HEOS

1. Appuyez sur l'onglet "Musique". 2. Sélectionnez l'icône Réglages en haut à gauche de l'écran. 3. Sélectionnez "Compte HEOS". 4. Changez votre zone géographique, votre mot de passe, supprimez votre compte ou déconnectez-vous.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

Arrêts Réglages Conseils Annexe

Lecture depuis des services de diffusion de musique

Un service de musique est une société de musique en ligne qui permet un accès à de vastes collections musicales par le biais d'une souscription gratuite et/ou payante. Plusieurs options s'offrent à vous selon votre situation géographique.

Remarque

• L'application et la marque HEOS ne sont associées à aucun fabricant d'appareil mobile. La disponibilité des services de musique peut varier selon les régions. Il est possible que tous les services ne soient pas disponibles au moment de l'achat. Certains services peuvent être ajoutés ou supprimés de temps à autre en fonction de décisions des fournisseurs de services de musique ou d'autres personnes.

Sélectionner une pièce/un dispositif

1 Appuyez sur l'onglet "Pièces" et sélectionnez "Marantz SR5014" s'il y a plusieurs dispositifs HEOS.

• Appuyez sur l'icône en haut à droite de l'écran pour changer le mode. Vous pouvez modifier le nom affiché.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

are

Eils Annexes

Sélectionner le morceau ou la station depuis les différentes sources musicales

Appuyez sur l'onglet "Musique" pour sélectionner une source musicale.

• Tous les services musicaux affichés sont susceptibles de ne pas être disponibles dans votre région.

Panneau avant

nage

Panneau arrête

Télécommande

Contents

Connexions

Arrêt Réglages Conseils Annexe

2 Parcourir les musiques à titre.

Après avoir sélectionné un morceau ou une station de radio, l'application vous redirigera automatiquement sur l'écran "À l'écoute".

Lorsque vous sélectionnez un morceau à lire, on vous demandera comment vous voulez écouter votre musique.

Jouez maintainant :	Insère l'objet dans votre liste de lecture en cours après le morceau en cours pour qu'il soit lu immédiatement.
Jouer & Remplacer la file d'attente :	Vide la liste de lecture et litimmédiatement l'objet sélectionné.
Jouer la prochaine :	Insère l'objet à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.
Ajouter à la fin de la liste de lecture :	Ajoute l'objet directement à la fin de la liste.

Lorsque vous sélectionnez une station de radio, les éléments suivants s'affichent.

Jouez maintainant :	Permet de dire immédiatement l'élement選érationné.
Ajouter aux favoris HEOS :	Ajoute aux favoris HEOS.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

are

Pils Annexe

Écouter la même musique dans plusieurs pièces

HEOS est un vrai système audio multi-pièces qui synchronise les lectures audio entre différents appareils HEOS pour que la lecture se fasse de manière synchronisée dans différentes pièces, avec un son extraordinaire ! Vous pouvez facilement ajouter et synchroniser jusqu'à 32 dispositifs HEOS à votre système. Vous pouvez joindre ou regrouper jusqu'à 16 dispositifs individuels HEOS dans un groupe HEOS. Ils fonctionnent alors comme un unique dispositif HEOS.

Regrouper des pièces

1. Appuyer et maintenir votre doigt sur la pièce qui ne diffuse pas de musique. 2. Faites-la glisser jusqu'à la pièce qui diffuse de la musique (indiquée par un contour rouge) et relâchez. 3. Les deux pièces seront ainsi regroupées en un unique groupe de dispositifs et elles diffuseront la même musique parfaitement synchronisée.

Panneau avant

hage

Panneau arrière

Télécommande

Dégrouper des pièces

1 Appuyez et maintenez votre doigt sur une pièce que vous pouvez retirer d'un groupe. 2 Faites-la glisser hors du groupe et relâchez.

Remarque

• Vous ne pouvez pas retirer la première pièce qui diffusait de la musique avant la création du groupe.

Regrouper toutes les pièces (mode solo)

Vous pouvez facilement regrouper 16 pieces en mode Soirée d'un simple "rapprochement" des doigs.

1 Placez deux doigts sur l'écran, sur la liste des pièces. 2 Rapprochez rapidement vos doigts et relâchez. 3 Toutes les pièces seront regroupées et diffuseront la même musique parfaitement synchronisée.

Dégrouper toutes les pièces

Vous pouvez aisément dégrouper toutes les pièces et quitter le mode. Soirée d'un simple "écartement" des doigts.

Placez deux doigts serrés sur l'écran, sur la liste des pièces. Séparez-les rapidement et relâchez. Toutes vos pièces seront dégroupées.

Contenus Connexions

Réglages Conseils Anneke

Fonction airplay

Les fichiers musiques stockés sur votre iPhone, iPod touch, iPad ou iTunes peuvent être lus sur cet appareil via le réseau.

• La source d'entrée basculera sur "HEOS Music" au démarrage de la lecture AirPlay.
• Vous pouvez arrêter la lecture d'AirPlay en choisissant une autre source d'entrée.
• Pour voir en même temps les noms du titre et de l'artiste, appuyez sur STATUS sur l'appareil principal.
• Pour savoir comment utiliser iTunes, consultez également l'aide d'iTunes.
• L'écran peut être différent selon le Système d'exploitation et les versions du logiciel.

Cet appareil prend en charge airplay 2.

Synchronise plusieurs appareils/enceintes compatibles avec AirPlay 2 pour une lecture simultanée.

• Cet appareil prend en charge AirPlay 2 et nécessite iOS 11.4 ou une version ultérieure.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

are

Pils Annexe

Lecture de titres de votre iphone, ipod touch ou ipad

Si vous mettez à jour votre "iPhone/iPod touch/iPad" avec iOS 4.2.1 ou une version plus récente, vous allez pouvoir diffuser en continu la musique enregistrée dans votre "iPhone/iPod touch/iPad" directement vers cet appareil.

1 Connectez votre iPhone, iPod touch ou iPad Wi-Fi au même réseau que cet appareil. - Pour plus de détails, voir le manuel de votre appareil. 2 Lisez les titres de votre iPhone, iPod touch ou iPad.

Icône AirPlay s'affiche sur l'écran de l'iPhone, iPod touch ou iPad.

3 Appuyez sur l'icône AirPlay pour sélectionner cet appareil.

[Example] iOS 12 [Example] iOS 9

Lecture de la musique itunes avec cet appareil

1 Installez iTunes 10 ou une version plus récente sur un Mac ou un PC sous Windows connecté au même réseau que cet appareil. 2 Allumez cet appareil.

Réglez "Commande réseau" sur "Toujours actif" pour cet appareil. (19 p. 208)

Remarque

• Si "Commande réseau" est réglé sur "Toujours actif", l'appareil consomme plus d'énergie en mode veille. 3 Lancez iTunes et cliquez sur l'icône AirPlay pour sélectionner l'appareil principal.

iTunes

4 Choisissez un morceau et cliquez pour lancer la lecture dans iTunes.

La musique va être transmise en continu vers cet appareil.

Panneau avant

hage

Panneau arrête

Télécommande

Remarque

• Pendant la lecture avec la fonction AirPlay, le son est restitué au niveau sonore régulé sur l'iPhone, l'iPod touch ou l'iPad ou dans iTunes. Vous devez baisser le volume de l'iPhone, de l'iPod touch, de l'iPad ou d'iTunes avant de lancer la lecture, puis le régler au niveau adéquat.

Lisez un morceau depuis votre iphone, votre ipod touch ou votre ipad sur plusieurs appareils synchronisés (airplay 2)

Vous vousynchronisezdesmorceauxd'uniPhone, d'un iPodtouch ou duniPad sousiOS11.4ouenenerversionultérieureavecplusieursappareils qui prennentenchARGEAirPlay2pourunelecturesimultanée.

1 Lisez les titres de votre iphone, ipod touch ou ipad.

Icône AirPlay s'affiche sur l'écran de l'iPhone, iPod touch ou iPad.

2 Tapez sur l'icône airplay.

Affiche une liste des appareils/enceintes utilisables sur le même réseau.

• Un cercle s'affiche à droite des appareils compatibles avec AirPlay 2.

3 Appuyez sur les appareils/enceintes que vous souhaitez utiliser.

• Vous pouvez sélectionner plusieurs appareils compatibles avec AirPlay 2.
• Vous pouvez régler le volume de chaque appareil individuellement ou simultanément celui de tous les appareils synchronisés.

Télécommande

Contenus Connexions

Réglages Conseils Anneke

Fonction spotify connect

Spotify est le service de streaming le plus populaire au monde. Si vous souscrivez à Spotify Premium, vous pouvez commander votre nouvelle enceinte avec votre téléphone ou votre tablette. Parce que Spotify est intégré à votre enceinte, vous pouvez toujours prendre des appels ou utiliser d'autres applications - la musique ne s'arrête jamais. Pour obtenir des informations sur la configuration et l'utilisation de Spotify Connect, visitez www.spotify.com/connect

Lecture de la musique spotify avec cet appareil

Téléchargez au préalable le "Spotify App" dans votre appareil Android ou iOS. Pour lire une piste Spotify dans cet appareil, vous devez d'abord vous inscrire au compte premium de Spotify.

1 Connectez les paramètres Wi-Fi du périphérique iOS ou Android dans le même réseau que cet appareil. 2 Lancez le Spotify App. 3 Lisez la piste Spotify que vous souhaitez avec cet appareil. 4 Tapez sur l'icône Spotify pour sélectionner l'appareil. La musique va être transmise en continu vers cet appareil.

Panneau avant

hage

Panneau arrête

Télécommande

Fonctions pratiques

Contenus Connexions

Réglages Conseils Anneke

Ajout des favoris HEOS

1 Pendant la diffusion du contenu, appuyez sur OPTION. L'écran de menu d'options s'affiche. 2 Utilisez pour sélectionner "Ajouter aux favoris HEOS", puis appuyez sur ENTER.

Lecture des favoris HEOS

1 Appuyez sur (HEOS Music). 2 Utilisez pour sélectionner "Favoris HEOS", puis appuyez sur ENTER.

3 Parcourez le contenu et sélectionnez une musique à lire.

Panneau avant

hage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Suppression des favoris HEOS

1 Lorsque la liste des Favoris HEOS est affichée, utilisez pour sélectionner l'objet que vous pouvez supprimer des Favoris HEOS, puis appuyez sur OPTION. 2 Utilisez pour sélectionner "Enlever de vos favoris HEOS", puis appuyez sur ENTER.

Panneau avant

hage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (réglage niv. canal)

Le volume de chaque canal peut être modifié pendant que vous écoutez de la musique. Vous pouvez définir ceci pour chaque source d'entrée.

1 Appuyez sur OPTION. Un écran de menu d'options s'affiche. - Lorsque la source d'entrée est sur "HEOS Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER. 2 Utilisez pour sélectionner "Réglage niv. Canal", puis appuyez sur ENTER. L'écran "Réglage niv. Canal" s'affiche. 3 Utilisez pour sélectionner le canal que vous souhaitez ajuster.

4 Utilisez pour régler le volume.

-12.0 dB +12.0 dB (Défaut: 0.0 dB)

Utilisez △ ∇ ▲ pour sélectionner "Quitter", puis appuyez sur ENTER.

• Sélectionnez "Réinitialisez" et appuyez sur ENTER si vous souhaitez restaurer les valeurs de réglage des différents canaux à "0.0 dB" (Défaut). Le volume du casque audio peut être réglé lorsque des écouteurs sont connectés.
• Les réglages "Réglage niv. canal" sont mémorisés pour chaque source d'entrée.
• Vous ne pouvez définir ici que pour les enceintes qui produisent l'audio. En outre, vous ne pouvez pas effectuer ces réglages lorsque dans le menu "Sortie audio HDMI" est réglé sur "TV". («©» p. 166)

Panneau avant

hage

Panneau arrête

Télécommande

Réglage de la tonalité (tonalité)

Ajustez la qualité tonale du son.

1 Appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "HEOS Music", un menu Options est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez pour sélectionner "tonalité", puis appuyez sur ENTER.

L'écran "Tonalité" s'affiche.

3 Utilisation pour régler la fonction de commande de tonalités sur marche/arrêt.

Marché :	Permettre les réglages de tonalité (graves, aigus).
Arrêt(Défaut) :	Lecture sans réglages de tonalité.

4 Sélectionnez "marche" à l'étape 3 et appuyez sur ∇ pour sélectionner la gamme de sons devant être ajustée.

Graves: Réglage des graves.

Aigus: Réglage des aigus.

5 Utilisez pour régler la tonalité, puis appuyez sur ENTER.

• Les réglages "Tonalité" sont mémorisés pour chaque source d'entrée.
• Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct".
• Cet élément ne peut pas être défini lorsque "Dynamic EQ" est réglé sur Marche". (p.161)
• Vous ne pouvez pas régler ceci si aucun signal audio n'est entré ou si dans le menu "Sortie audio HDMI" est réglé sur "TV". (p. 166)

Panneau avant

hage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Affichage de la vidéo voulue lors de la lecture audio (Select. Video)

Cet appareil peut afficher des vidéos d'une source différente sur le téléviseur pendant la lecture audio. Vous pouvez définir cela pour chaque source d'entrée.

Sources d'entrée prises en charge : CD* / tuner / HEOS music / phono

• Ce réglage est impossible lorsqu'une des bornes vidéo, HDMI ou vidéo composante est attribuée.

1 Appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "HEOS Music", un menu Options est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez pour sélectionner "select. video", puis appuyez sur ENTER.

L'écran "Select. Video" s'affiche.

3 Utilisez pour sélectionner le mode "select. video".

Arrêt

(Defaut) :

Désactive le mode Sélect. Video.

Marche: Active le mode Sélect. Video.

4 Si vous sélectionnez "Marché" à l'objet 3, appuyez sur et sélectionnez "Source". 5 Appuyez < pour sélectionner la source d'entrée pour la vidéo que vous souhaitez dire, et appuyez sur ENTER.

• Les réglages "Délect. Video" sont mémorisés pour chaque source d'entrée.

Panneau avant

hage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Réglage de la qualité d'image pour votre environnement de visualisation (mode photo)

Sources d'entrée prises en charge : CBL/SAT / DVD / Blu-ray / Game / AUX1 / AUX2 / Media Player / CD / TV Audio

• Vous pouvez définir le mode photo lorsqu'une borne HDMI, vidéo composante ou vidéo est attribuée et que "Echelle(scaler) i/p" est configuré sur une autre option que "Arrêt". (© p. 173)

Appuyez sur OPTION.

Un écran de menu d'options s'affiche.

2 Utilisez pour sélectionner "Mode photo", puis appuyez sur ENTER.

L'écran "Mode photo" s'affiche.

3 Utilisez pour sélectionner le mode photo.

Arrêt(Défaut) :	Aucun ajustement de la qualité d'image n'est effectué avec cet apparéil.
Standard :	Mode standard adapté à la plupart des environnements de visualisation de salon.
Film :	Mode adapté à la visualisation de films dans unepieceASFonse telle qu'une salle de cinéma.
Vif :	Mode qui rend les images graphiques des yeux, etc. plus lumineuses et plus éclatantes.
Streaming :	Mode adapté à des sources videoa à faible débit.
ISF Day :	Un mode qui convient pour regarder des films dans unepiece éclairéependant la journée.
ISF Night :	Un mode qui convient pour regarder des films dans une pieceASFonse la nuit.
Personnalisé :	Permet d'ajuster manuellement la Qualität d'image.

4 Appuyez sur ENTER.

• Les réglages "Mode photo" sont mémorisés pour chaque source d'entrée.

Panneau avant

hage

Panneau arrête

Télécommande

Lecture de la même musique dans toutes les zones (toutes zones stéréo)

Vous pourrez écouter la musique en cours de lecture dans la MAIN ZONE simultanément en ZONE 2 (différente pièce).

Cette fonction est utile lorsque vous souhaitez profiter de la même musique en même temps dans plusieurs pièces lors d'une soirée, ou si vous souhaitez écouter la même musique d'ambiance dans toute la maison.

1 Appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "HEOS Music", un menu Options est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez pour sélectionner "toutes zones stéréo", puis appuyez sur ENTER.

L'écran "Toutes zones stéreo" s'affiche.

3 Sélectionnez "démarrer" et appuyez ensuite sur ENTER.

La source d'entrée de ZONE2 est commutée sur la même source d'entrée que pour MAIN ZONE, et la lecture commence dans le mode Toutes zones stéréo.

1 Pendant la lecture en mode toutes zones stereo, appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "HEOS Music", un menu Options est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

3 Sélectionnez "arrêt" et appuyez ensuite sur ENTER.

• Le mode "Toutes zones stéreo" est annulé, même lorsque l'alimentation de MAIN ZONE est hors tension.
• En mode "Toutes zones stéreo", seuls les modes son "Multi Ch Stereo" et "Stereo" peuvent être sélectionnés. Lorsque "Sortie audio HDMI" est défini sur "TV", le mode Toutes zones stéreo n'est pas disponible. (195 p. 166)
• Enregistrez l'état de lecture du mode Toutes zones stéreo dans la fonction de sélection intelligente pour activer la lecture simple en mode Toutes zones stéreo d'une simple pression.

Panneau avant

hage

Panneau arrête

Télécommande

Sélection d'un mode d'écoute

Cet appareil vous permet de profiter de différentes sortes de contenu surround et stéréo.

Les formats audio multi-canaux sont fournis sur les formats de disque de musique ou films populaires, tels que Blu-ray et DVD. Ils sont également pris en charge par la diffusion numérique, et même les films et la musique en diffusion via Internet à partir de services d'abonnement Internet.

Cet appareil prend en charge la lecture de la plupart de ces formats audio multi-canaux. Il prend également en charge la lecture surround des autres formats audio, tels que l'audio stéréo 2 canaux.

• Pour connaître les formats audio enregistrés sur un disque, voir la pochette ou l'étiquette de celui-ci.

Contents

Connexions

are

Eils Annexes

1 Appuyez sur MOVIE, MUSIC ou GAME pour sélectionner un mode audio.

MOVIE :	Bascule sur le mode audio qui convient pour profiter des films et des programmes TV.
MUSIC :	Bascule sur le mode audio qui convient pour profiter de la musique.
GAME :	Bascule sur le mode audio qui convient pour profiter de yeux.

• Le bouton MOVIE, MUSIC ou GAME mémorise le dernier mode audio sélectionné pour ce bouton. Le fait d'appuyer sur MOVIE, MUSIC ou GAME appelle le mode audio sélectionné lors de la lecture précédente.
• Si le contenu diffusé ne prend pas en charge le mode audio sélectionné précédemment, le mode audio approprié correspondant au contenu est sélectionné automatiquement.
• Vous pouvez également appuyer sur SOUND MODE sur l'appareil pour changer le mode audio.

Passage au mode audio

• Appuyez sur MOVIE, MUSIC ou GAME pour afficher une liste des modes audio qui peuvent être sélectionnés. Chaque fois que vous appuyez sur MOVIE, MUSIC ou GAME, le mode audio change.
• Lorsque la liste est affichée, vous pouvez également utiliser pour sélectionner un mode audio.
• Testez différents modes audio et profitez d'un mode audio par le biais du mode que vous préférez.

• Configurez le mode surround sur Dolby Atmos/Surround lorsque vous lisez du contenu encodé en Dolby Atmos. Dolby Atmos/Surround offre l'expérience optimale de lecture à partir de sources Blu-ray et de diffusion codées avec Dolby Atmos ainsi que du contenu basé sur des chaînes. Le réglage par défaut de ce récepteur est Dolby Atmos/Surround.

Lorsque MOVIE est enforcé

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

are

Pils Annexe

Lecture directe

Le flux audio enregistré dans la source est lu tel quel.

1 Utilisez PURE pour sélectionner "direct

La lecture en direct commence.

• Ceci peut également être réglé en pressant PURE DIRECT sur l'appareil principal.

Ce mode permet la lecture avec un son de toute valeur qualité que dans le mode de lecture directe.

Ce mode met hors tension l'affichage de l'appareil principal et le circuit vidéo analogique. Cela supprime les sources parasites qui peuvent affecter la qualité sonore.

1 Utilisez PURE pour sélectionner "PURE direct

L'écran s'assombrit et la lecture Pure Direct commence.

Le témoin PURE DIRECT s'allume.

• En modes audio Direct et Pure Direct, les éléments suivants ne peuvent pas être réglés. Tonalité (p. 115) M-DAX (p. 157) • MultEQ® XT (v2 p. 160) Dynamic EQ (p. 161) Dynamic Volume (p. 162) EQ Graphic (p. 162)
• Ceci peut également être réglé en pressant PURE DIRECT sur l'appareil principal.

Remarque

• Les signaux vidéo sont émis uniquement si les signaux HDMI sont lus en mode Pure Direct.
• Lorsque le mode Pure Direct a été sélectionné, l'affichage s'éteint après environ 5 secondes.

Panneau avant

hage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Anecke

Ce mode détecte le type de signal d'entrée numérique et sélectionne automatiquement le mode correspondant pour la lecture. Lancez la lecture stéréo lorsque le signal d'entrée est PCM. Lorsque le signal d'entrée est Dolby Digital ou DTS, la musique est lue en fonction du numéro de canal correspondant.

Utilisez PURE pour sélectionner "Auto". La lecture surround auto démarrera.

• Ceci peut également être réglé en pressant PURE DIRECT sur l'appareil principal.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

are

Eils Annexe

Description des types de mode audio

Mode audio Dolby

Type de mode audio Description
Dolby Atmos	Sélectionnez ce mode pour lire le contenu codé avec Dolby Atmos. Si vous avez précédemment sélectionné un autre mode audio, sélectionnez de nouveau ce mode pour lire le contenu Dolby Atmos. Il décode le contenu Dolby Atmos et ses données de positionnement en temps réel et permet d'émettre le son par les haut-parleurs appropriés, créant des images audio naturelles indépendamment de la disposition de l'enceinte. Utilisez des enceintes de plafond et/ou des enceintes compatibles Dolby Atmos pour créé un champ acoustique tridimensionnel. Vous pouvez bénéficier d'une expérience audio immésive à partir des configurations d'enceintes traditionnelles qui n'utilisent pas d'enceintes de plafond ou compatibles Dolby Atmos en sélectionnant la fonction * du virtualiseur d'enceinte.
Dolby TrueHD Sélectionnez ce mode pour lire le contenu codé avec Dolby TrueHD en 192 kHz/96 kHz.
Dolby Digital Plus Sélectionnez ce mode pour lire le contenu codé avec Dolby Digital Plus.
Dolby Digital Sélectionnez ce mode pour lire le contenu codé avec Dolby Digital.
Dolby Surround	Ce mode utilise Dolby Surround Upmixer pour étendre diverses sources en canaux multiples naturels et réalistes pour la lecture. Utilisez les enceintes de plafond telles des enceintes centrales supérieures pour creator un champ acoustique tridimensionnel.

• La fonctionnalité Virtualisér de HP sera prise en charge via la mise à jour du micrologiciel.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

are

Eils Annex

Mode audio DTS

Type de mode audio Description
DTS Surround Vous pouvez seLECTIONner ce mode lorsqu vous lisez des sources enregistrées en DTS.
DTS ES Dscrt6.1*1	Ce mode convient à la lecture de disques enregistrés en DTS-ES.Lé canal surround arrêté ajouté à l'aide de la méthode discrète est lu comme un canal indépendant.Comme tous les canaux sont indépendants, l'expressivité spatiale à 360 degrès et la localisation du son sont renforcées.
DTS ES Mtrx6.1*1	Ce mode convient à la lecture de disques enregistrés en DTS-ES.Lé canal surround arrêté ajouté aux canaux surround gauche et surround droit par un encodeur de matrice au moment de l'enregistrement logiciel est décodé par le décodeur de matrice de cet apparéil et lu sur chacun des canaux (surround gauche, surround droit, surround arrière).
DTS 96/24 Vous pouvez selectionner ce mode lorsqu vous lisez des sources enregistrées en DTS 96/24.
DTS-HD Vous pouvez selectionner ce mode lorsqu vous lisez des sources enregistrées en DTS-HD.
DTS Express Vous pouvez selectionner ce mode lorsqu vous lisez des sources enregistrées en DTS Express.
DTS:X Vous pouvez selectionner ce mode lors de la lecture de contenu code avec DTS:X.II décode le contenu DTS:X et ses données de positionnement en temps réel et permet d'émettre le son par les haut-parleurs appropriés, créé des images audio naturelles indépendamment de la disposition de l'enceinte. Utilisez les enceintes haute pour creator un champ acoustique tridimensionnel.
DTS Neural:X*2	Ce mode utilise DTS Neural:X Upmixer pour éntendre diverses sources en canaux multiples naturels et réalistes pour la lectureUTILISEZ les enceintes haute comme des enceintes avant-haut pour creator un champ acoustique tridimensionnel.
DTS Virtual:X*2*3	Ce mode utilise DTS Virtual:X avec la fonctionnalité supérieur virtuelle et supérieur surround pour délivrer un son tridimensionnel lorsque les enceintes supérieures ne sont pas utilisées.

1 La sélection est possible quand "Config. enceintes" - "Surr. arrière" n'est pas mis sur "Aucun". (p. 195) 2 Vous ne pouvez pas sélectionner ceci lorsque le signal d'entrée est Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos. 3 Vous pouvez sélectionner ceci lorsque les enceintes supérieures, plafond et Dolby Atmos Enabled ne sont pas utilisées.

Panneau avant

hage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Annonce

Mode audio multicanaux PCM

Type de mode audio Description

Multi Ch In Vous pouvez sélectionner ce mode lorsque vous lisez des sources multi-canaux PCM.

Mode audio original

Type de mode audio Description
Multi Ch Stereo Ce mode permiet de profiter d'un son stéreo en provenance de toutes les enceintes.
Virtual	Ce mode vous permet de profiter d'un effet sonore évolutif lors de la lecture via les enceintes (G/D) avant uniquement, et lors de la lecture avec un casque stéreo.

Mode audio auto

Type de mode audio Description

Auto

Dans ce mode, le type d'entrée de signal numérique, par exemple Dolby Digital, Dolby TrueHD, Dolby Digital Plus, Dolby Digital EX, Dolby Atmos, DTS, DTS-HD, DTS:X, DTS-ES, PCM (multi-canaux) est détecté, et le mode de lecture passag automatiquement au mode correspondant. Si le signal d'entrée est analogique ou PCM (2 canaux), la lecture sté reproduction est utilisée. Pour le Dolby Digital ou DTS, la musique est lui en fonction du nombre de canal correspondant.

Panneau avant

nage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Annonce

Mode audio stéréo

Type de mode audio Description

Stereo Ce mode lit l'audio stéreo 2 canaux sans traitement de son surround supplémentaire. • Le son est émis par les enceintes avant gauche et croite et par le subwoofer, s'il est connecté. • Lorsque les signaux multi-canaux sont utilisés, ils sont mélangés à l'audio 2 canaux etlus sans traitement de son surround supplémentaire.

Mode audio direct

Type de mode audio Description
Direct Ce mode lit l'audio comme enregistré dans la source.
Pure Direct Ce mode lit un son	de qualité encore plus élevé que le mode "Direct". Les circuits suivants sont à l'arrêt afin d'améliorer encore plus la qualité du son. • Affichez le circuit du témoin du corps principal (l'affichage passera en position arrêt.) • Le processeur et l'interrupteur de sortie/d'entrée video analogue sont désactivés.

Panneau avant

nage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Annonce

Mode son qui peut être sélectionné pour chaque signal d'entrée

• Vous pouvez sélectionner les modes audio suivants à l'aide des touches MOVIE, MUSIC et GAME.
• Ajustez l'effet de champ sonore avec le menu "Paramètres surr." pour profiter du son surround comme vous aimez. (p. 154)

Signal d'entrée	Mode son	Touche MOVIE	Touche MUSIC	Touche GAME
2 canaux *1	Stereo	○	○	○
	Dolby Surround *2 ○	○
	DTS Neural:X *2*3 ○○○
	DTS Virtual:X *3*4 ○○○
	Multi Ch Stereo *5 ○	○
	Virtual	○	○	○

1 2 canaux compris également une entrée analogue. 2 Ce mode lit les sources 2 canaux en lecture 5.1 ou 7.1 canaux. Il ne peut pas être sélectionné lorsqu'un casque audio est utilisé ou lorsque la configuration des enceintes se situe uniquement sur les enceintes avant. 3 Vous ne pouvez pas sélectionner ceci lorsque le signal d'entrée est Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos. 4 Vous ne pouvez pas sélectionner ceci lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d'enceintes à des hauteurs quelconques. 5 Vous ne pouvez pas sélectionner ceci en conjonction avec un casque audio.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Signal d'entrée	Mode son	Touche MOVIE	Touche MUSIC	Touche GAME
Multicanaux *6	Stereo	○	○	○
Dolby Digital	Dolby Digital *5 ○	○
	Dolby Digital + Dolby Surround *5 ○	○	○
Dolby Digital Plus	Dolby Digital Plus *5 ○	○
	Dolby Digital Plus + Dolby Surround *5*7	○	○	○
	Dolby Atmos *5*8 ○	○
Dolby TrueHD	Dolby TrueHD *5 ○	○
	Dolby TrueHD + Dolby Surround *5*7 ○	○	○
	Dolby Atmos *5*8 ○	○
Dolby Atmos	Dolby Atmos *5 ○	○
DTS	DTS Surround *5 ○○○
	DTS ES Dscrt 6.1 *5 ○	○
	DTS ES Mtrx 6.1 *5 ○	○
	DTS 96/24 *5 ○	○
	DTS + Dolby Surround *5 ○	○	○
	DTS + Neural:X *5 ○	○
	DTS + Virtual:X *4	○	○	○

*4 Vous ne pouvez pas sélectionner ceci lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d'enceintes à des hauteurs quelconques. 5 Vous ne pouvez pas sélectionner ceci en conjonction avec un casque audio. 6 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d'entrée et le nombre de canaux. Pour plus de détails, reportez-vous à "Types de signaux d'entrée et modes audio correspondants" (p. 264). 7 Peut être sélectionné lorsque le signal d'entrée ne contient pas de Dolby Atmos. 8 Peut être sélectionné lorsque le signal d'entrée contient Dolby Almos.

Panneau avant

Affichage

Panneau arrête

Télécommande

Index

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Signal d'entrée		Mode son	Touche MOVIE	Touche MUSIC	Touche GAME
DTS-HD / DTS Express		DTS-HD HI RES *5 OOO
		DTS-HD MSTR *5 OOO
		DTS Express *5 OOO
		DTS-HD + Dolby Surround *5 O	O	O
		DTS-HD + Neural:X *5 OOO
		DTS-HD + Virtual:X *4 OOO
DTS:X		DTS:X *5 OOO
		DTS:X MSTR *5 OOO
		DTS:X + Virtual:X *4 OOO
PCM multi-channel		Multi Ch In *5 O	O
		Multi Ch In 7.1 *5 O	O
		Multi In + Dolby Surround *5 O	O	O
		Multi Ch In + Neural:X *5	O	O	O
		Multi In + Virtual:X *4	O	O	O
Multicanaux *6		Multi Ch Stereo *5	O	O	O
		Virtual	O	O	O

4 Vous ne pouvez pas sélectionner ceci lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d'enceintes à des hauteurs quelconques. 5 Vous ne pouvez pas sélectionner ceci en conjunction avec un casque audio. 6 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d'entrée et le nombre de canaux. Pour plus de détails, reportez-vous à "Types de signaux d'entrée et modes audio correspondants" (Té p. 264).

• Vous ne pouvez sélectionner que "Stereo" et "Virtual" en conjunction avec un casque audio.

Affichages sur l'affichage

Indique un décodeur à utiliser. - Dans le cas du décodeur Dolby Digital Plus, "BIDD+," s'affiche. 2 Indique un décodeur qui génère une sortie audio. - "D" indique que le décodeur Dolby Surround est en cours d'utilisation.

Contenus Connexions

Réglages Conseils Anneke

Fonction de contrôle HDMI

Un ajout récent à la norme HDMI est CEC (Consumer Electronics Control), qui permet le contrôle des signaux d'un appareil pour communiquer avec un autre appareil via la connexion par le câble HDMI.

Procédure de réglage

1 Activez la fonction HDMI Contrôle de cet appareil. Réglez "HDMI Contrôle" sur "Marche". (p. 168) 2 Allumez tous les appareils connectés par le biais du câble HDMI. 3 Activez la fonction HDMI Contrôle pour tous les appareils connectés avec le câble HDMI.

• Veuillez consulter les instructions d'utilisation du dispositif connecté pour vérifier les réglages.
• Si l'un des équipements vient à être débranché, exécutez les étapes 2 et 3.

4 Réglez l'entrée du téléviseur sur l'entrée HDMI connectée à cet appareil.

5 Basculez la source d'entrée de cet appareil pour vérifier que la sortie du lecteur connecté par HDMI est lu correctement. 6 Quand vous mettez le téléviseur en veille, vérifie que cet appareilentre en veille.

Remarque

• Certaines fonctions peuvent ne pas jouer leur rôle du fait du téléviseur ou du lecteur connectés. Vérifiez préalablement pour chaque appareil dans le manuel du propriétaire.

Panneau avant

hage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Anneke

Fonction menu intelligent

Vous pouvez utiliser cette fonction pour configurer le paramétrage de cet appareil, sélectionner une source d'entrée et régler le tuner et des stations de radio Internet à l'aide de la télécommande du téléviseur.

1 Activez la fonction HDMI Contrôle de cet appareil et du téléviseur. (p. 168) 2 Réglez "Menu intelligent" sur "Marche" sur cet appareil. (p. 170) 3 Sélectionnez "AV Receiver" dans un menu du téléviseur tel que "Entrée" ou "Utiliser un appareil HDMI raccordé".

Le Menu intelligent de cet appareil s'affiche sur le téléviseur.

• Vous pouvez utiliser cet appareil à l'aide de la télécommande du téléviseur lorsque le Menu intelligent est affiché.
• La méthode de sélection diffère en fonction du téléviseur.

Lecture en cours

Profitez du contenu de la source d'entrée actuellement sélectionnée sur cet appareil.

Source

Commutez l'entrée de cet appareil.

Si vous sélectionnez "HEOS Music" ou "Tuner", vous pouvez continuer à utiliser cet appareil à l'aide de la télécommande du téléviseur.

Mode son

Changez le mode son de cet appareil.

Vous pouvez sélectionner l'un des trois modes son suivants.

Surround :

Lecture de son surround en fonction du signal d'entrée.

Sélectionner la sortie stéréo.

Stéréo multicanal : Lecture stéréo multi-canaux.

Panneau avant

hage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Menu de configuration

Affiche le menu de configuration des paramètres de cet appareil.

Smart select

Rappelle les options "Smart Select" enregistrées sur cet appareil.

Remarque

• Si le paramétrage de "HDMI Contrôle" ou "Menu intelligent" a été modifié, réinitialisez toujours l'alimentation aux appareils connectés après la modification.
• Selon les spécifications de votre téléviseur, il est possible que la fonction Menu intelligent ne fonctionne pas correctement. Dans ce cas, réglez "Menu intelligent" sur "Arrêt". (p. 170)

Panneau avant

hage

Panneau arrête

Télécommande

Fonction de minuterie sommeil

Vous pouvez faire en sorte que l'appareil se mette automatiquement en veille à la fin d'un déclenchement programme. Ceci est pratique pour la visualisation et l'écoute avant d'aller se coucher. La fonction de minutesie someday est réglable pour chaque zone.

Connections Connexions

Réglag

Utilisation de la minuterie sommeil

1 Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d'opération avec la télécommande.

Le bouton pour la zone sélectionnée s'allume.

2 Appuyez sur SLEEP et affichez la durée que vous souhaitez.

L'indicateur de veille s'allume sur l'affichage et la minuterie s'démare. - Vous pouvez régler la minuterie sommeil dans la plage de 10 à 120 minutes par paliers de 10 minutes.

Vérification du temps restant

Appuyez sur SLEEP lorsque la minuterie est en fonctionnement.

Le temps restant s'affiche sur l'écran.

Pour annuler la minuterie sommeil

Appuyez SLEEP pour sélectionner "Off".

Le témoin de veille sur l'écran s'éteint.

• Le réglage de la minuterie sommeil est annulé lorsque l'appareil commute en mode veille.

Remarque

• La fonction de minuterie sommeil ne peut pas mettre hors tension les matériels raccordés à cet appareil. Pour mettre ces matériels hors tension, vous devez configurer directement les minuteries de mise en veille de chacun des appareils.

Panneau avant

hage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Fonction de sélection intelligente

Vous pouvez enregistrer les différentes réglages (sélection de la source d'entrée, volume, mode audio, etc.) à l'aide des boutons SMART SELECT 1-4.

Vous pouvez appuyer sur l'un des boutons SMART SELECT définis pour la lecture suivante pour passer aux divers réglages enregistrés en une seule opération.

En sauvegardant sur les touches SMART SELECT 1 - 4 les réglages fréquemment utilisés, vous pourrez toujours rétablir facilement un même environnement de lecture.

La fonction de sélection intelligente peut être mémorisée pour chaque zone.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

Arrêts Réglages Conseils Annexe

1 Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d'opération avec la télécommande.

Le bouton pour la zone sélectionnée s'allume.

2 Appuyez sur SMART SELECT.

Les réglages de sélection intelligente enregistrés pour le bouton sur lequel vous avez appuyé sont rétablis.

• Les réglages par défaut de la source d'entrée sont indiqués ci-dessous.

MAIN ZONE

Bouton Source d'entrée

SMART SELECT 1 CBL/SAT

SMART SELECT 2 Blu-ray

SMART SELECT 3 Media Player

SMART SELECT 4 HEOS Music

[ZONE2]

Bouton Source d'entrée
SMART SELECT 1 CBL/SAT
SMART SELECT 2 -
SMART SELECT 3 -
SMART SELECT 4 HEOS Music

• Dans les réglages d'usine par défaut, le volume n'est pas régé sur la Fonction de sélection intelligente. Reportez-vous à "Modification des réglages" pour régler le volume sur la Fonction de sélection intelligente. (138)

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions

are

Pils Annexe

1 Sélectionnez le réglage souhaité pour les éléments ci-dessous.

Le paramétrage suivant depuis ① vers ⑩ peut être mémorisé pour MAIN ZONE, et le paramétrage ① et ② peut être mémorisé pour ZONE2.

① Source d'entrée (p. 71) Volume (p. 72) ③ Mode son (p. 119) ④ Audyssey (Audyssey MultEQXT, Audyssey Dynamic EQ, Audyssey Dynamic Volume) (p. 160) ⑤ “M-DAX” (p. 157) ⑥ "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (p. 114) ⑦ "Affichage de la vidéo voulue lors de la lecture audio (Select. Video)" (p. 116) ⑧ “Réglage de la qualité d'image pour votre environnement de visualisation (Mode photo)” (p. 117) ⑨ "Sortie video HDMI" (p. 171) “Toutes zones stéréo" (p. 118)

• Maintenez enfoncé SMART SELECT quand une station radio est en cours de réception et en cours de lecture à l'aide d'une des sources suivantes, la station radio actuelle est mémorisée.
• Tuner / Station radio Internet

2 Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d'opération avec la télécommande.

Le bouton pour la zone sélectionnée s'allume.

3 Maintenez enforcé le SMART SELECT souhaité jusqu'à ce que "SMART* memory" ou "Z2 SMART* memory" s'affiche.

Les paramètres présents seront mémorisés. * a affiché le numéro de la touche SMART SELECT enfoncé.

Modifier le nom de sélection intelligente

Le nom de sélection intelligente de MAIN ZONE affiché sur l'écran du téléviseur ou de cet appareil peut être modifié pour un nom différent. Pour savoir comment changer ce nom, voir "Noms sélection. besoin" (p. 216).

Panneau avant

hage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Fonction de verrouillage du panneau

Pour éviter toute utilisation accidentelle de cet appareil, vous pouvez désactiver le fonctionnement des touches sur le panneau avant.

TUNER PRESET TUNER PRESET CH-CH+

Désactivation de toutes les opérations de touche

1 Appuyez sur tout en maintenant les touches M-DAX et DIMMER enfoncées pendant que l'appareil est en mode veille. 2 Utilisez TUNER PRESET CH + ou TUNER PRESET CH - pour sélectionner "P/V LOCK On". 3 Appuyez sur STATUS pour entrer le réglage. Toutes les opérations de touches à l'exception de sont désactivées.

Désactivation de toutes les opérations de touche sauf volume

1 Appuyez sur tout en maintenant les touches M-DAX et DIMMER enfoncées pendant que l'appareil est en mode veille. 2 Utilisez TUNER PRESET CH + ou TUNER PRESET CH - pour sélectionner "FP LOCK On". 3 Appuyez sur STATUS pour entrer le réglage. Toutes les opérations de touches à l'exception de et VOLUME sont désactivées.

Panneau avant

hage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Annulation de la fonction de verrouillage du panneau

1. Appuyez sur ① tout en maintenant les touches M-DAX et DIMMER enfoncées pendant que l'appareil est en mode veille. 2. Appuyez sur TUNER PRESET CH + ou TUNER PRESET CH - pour sélectionner "FP LOCK *Off".

(le mode actuellement activé.)

Appuyez sur STATUS pour entrer le réglage.

La fonction de verrouillage du panneau est annulée.

• Même si la fonction de verrouillage du panneau est activée, vous pouvez utiliser l'appareil à l'aide de la télécommande.

Panneau avant

hage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Anneke

Fonction de verrouillage à distance

Si vous utilisez un récepteur infrarouge, activez la fonction de verrouillage à distance. Lorsque la fonction est activée, vous ne pouvez pas effectuer des opérations avec la télécommande. Par défaut, cette fonction est désactivée.

Désactivation de la fonction de capteur de la télécommande

1 Appuyez sur tout en maintenant les touches M-DAX et DIMMER enfoncées pendant que l'appareil est en mode veille. 2 Utilisez TUNER PRESET CH + ou TUNER PRESET CH - pour sélectionner "RC LOCK On". 3 Appuyez sur STATUS pour entrer le réglage. La fonction de réception du témoignage infrarouge est désactivée.

Activation de la fonction du capteur à distance

1 Appuyez sur tout en maintenant les touches M-DAX et DIMMER enfoncées pendant que l'appareil est en mode veille. 2 Appuyez sur TUNER PRESET CH + ou TUNER PRESET CH - pour sélectionner "RC LOCK Off". (le mode actuellement activé.) 3 Appuyez sur STATUS pour entrer le réglage.

La fonction de réception du témoin infrarouge sur l'unité principale est activée.

Panneau avant

hage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Anneke

Fonction de contrôle internet

Vous pouvez contrôler cet appareil à partir d'un écran de contrôle Internet dans un navigateur Internet.

• Cet appareil et un PC ou une tablette doivent être correctement connectés au réseau afin d'utiliser la fonction de contrôle Internet. (12 p. 65)
• En fonction des paramètres de votre logiciel de sécurité, il est possible que vous ne puissiez pas accéder à cet appareil à partir de votre PC. Le cas échéant, modifier les paramètres du logiciel.

Contrôle de l'appareil à partir d'un contrôle web

1 Réglez le paramètre "Commande réseau" sur "Toujours actif". (p. 208) 2 Vérifiez l'adresse IP de cet appareil dans le menu "Informations". (p. 203)

3 Ouvrez le navigateur Internet.

Panneau avant

hage

Panneau arrête

Télécommande

4 Entrez l'adresse IP de cet appareil dans la ligne d'adresse de votre navigateur.

Par exemple, si l'adresse IP de cet appareil est "192.168.100.19", entrez "http://192.168.100.19".

http://192.168.100.19

Edit View Tools Help Favorites

5 Lorsque le menu principal est affiché dans un navigateur internet, cliquez sur l'élément de menu que vous pouvez utiliser.

Panneau avant

nage

Panneau arrière

Télécommande

Contents

Connexions

are

Eils Annexe

Lecture dans la ZONE2 (différente pièce)

Vous pouvez fonctionner cet appareil pour profiter de contenu audio dans une pièce (ZONE2) différente de la pièce où se trouve cet appareil (MAIN ZONE). Vous pouvez lire simultanément la même source à la fois dans la MAIN ZONE et ZONE2. Vous pouvez également diffuser des sources distinctes dans la MAIN ZONE et ZONE2. Si l'entree de ZONE2 est définie sur "Source", vous pouvez écouter les appareils connectés numériques et analogiques à partir de ZONE2.

Si l'entree de ZONE2 est definie sur une source specifie (telle que CBL/SAT), seuls les appareils analogiques connectes peuvent etre ecoutes a partir de ZONE2.

Connexion de ZONE2

Vous pouvez utiliser les deux méthodes suivantes pour diffuser un contenu audio dans ZONE2.

Connexion à l'aide d'une borne de sortie d'enceinte (p. 144) Connexion à l'aide d'un amplificateur externe (p. 145)

Connexion 1: connexion à l'aide d'une borne de sortie d'enceinte

Si "Mode affection" est réglé sur "ZONE2" dans le menu, l'audio de la ZONE2 est produit sur la borne d'enceinte SURROUND BACK. (p. 192)

Panneau avant

hage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Annonce

Connexion 2: connexion à l'aide d'un amplificateur externe (ZONE2)

Les signaux audio des terminaux de sortie audio des ZONE2 de cet appareil sont émis vers les amplificateurs des ZONE2 et sont lus sur ces mêmes amplificateurs.

Panneau avant

hage

Panneau arrête

Télécommande

Lecture dans ZONE2

Panneau avant

hage

Panneau arrière

Télécommande

Contents

Connexions

are

eilsAnnexe

Réglage du volume (ZONE2)

Utilisez VOLUME▼ pour régler le volume.

L'option "Limite volume" est réglée sur "70 (-10 dB)" au moment de l'achat. (p. 215)

• Sélectionnez VOLUME après avoir appuyé sur ZONE2 SOURCE sur l'appareil principal pour régler le volume.

Coupure temporaire du son (sourdine) (ZONE2)

Appuyez sur MUTE X.

Le son est diminué jusqu'au niveau défini pour le paramètre "Niveau sourdine" dans le menu. (p. 216)

• Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE à nouveau.

Plan du menu de l'interface graphique

Pour pouvoir utiliser le menu, connectez un téléviseur à l'appareil et affichez le menu sur l'écran de la TV.

Par défaut, des réglages recommandés sont définis pour cet appareil. Vous pouvez personnaliser cet appareil en fonction de votre système actuel et de vos préférences.

Éléments de configuration	Éléments détaillés Description Page
Audio	Réglage niv Centrale	Règle le volume du canal central pour améliorer le dialogue de toutes les sources.
	Réglage niv Subw Règle le v	volume du canal du subwoofer pour toutes les sources d'entrée. 153
	Paramètres surr. Ajuste les réglages du son surround. 154
	M-DAX Accroît les composants de fréquence faible et élevée de l'audio compressé, tel que des fichiers MP3 pour obtenir une lecture audio optime.	157
	Décai audio Compense le décalage entre la videoe et l'audio. 158
	Volume Permet de régler le volumedans dans la MAIN ZONE (piece dans laquelle se trouve l'appareil).	159
	Audyssey	Permet d'effectuer l'installation d'Audyssey MultEQ® XT, Audyssey Dynamic EQ® et de Audyssey Dynamic Volume®.
	EQ Graphic Utilise l'égaliserur graphique pour régler la tonalité de chaque enceinte. 162
Vidéo	Réglages image Ajusté la qualité d'image. 164
	Config. HDMI	Réglage des paramètres de configurations de Sortie audio HDMI, HDMI Pass Through et HDMI Contrôle.
	Réglages sorties	Paramètre le traitement videoo.
	Affichage à l'écran	Configure le paramétrage de l'affichage à l'écran.
	Format signal 4K	Définissent le format de signal 4K lorsque le téléviseur ou le périphérique de lecture est compatible avec 4K.
	Format TV	Determine le format du signal video à la sortie de la télévision que vous utilisez.

Contents	Connexions	Lecture	Réglages	Conseils	Annexe
Éléments de configuration	Éléments détaillés Description Page
Entrées	Affectation des entrées	Modifie l'attribution des connecteurs d'entrée et le mode d'entrée audio.			178
	Renommer les sources Permet de changer le nom d'affichage pour la source d'entrée. 181
	Masquer les sources	Permet de supprimer de l'affichage les sources d'entrée qui ne sont pas utilisées.			181
	Niveau des sources Permet d'ajuster le niveau de lecture de l'entrée audio. 181
Enceintes	Conf. Audyssey®	Les caractéristiques acquistiques des enceintes connectées et du local d'écoute sont mesurées et les réglages les plus précis se font automatiquement.			182
	Config. manuelle	Règle manuellement les enceintes ou modifier les paramètres "Conf. Audyssey®".			192
Réseau	Informations Affichage des infusions sur le réseau. 203
	Connexion	Sélectionne s'il faut se connecter au réseau domestique à un réseau local sans fil ou à un LAN câblé.			203
	Réglages Utilisé pour configurer manuelle l'adresse IP. 206
	Commande réseau Active la communication réseau en mode Veille. 208
	Nom convivial	Le "Nom convivial" est le nom par lequel cet apparéil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.			208
	Diagnostic	Permet de vérifier la connexion réseau.			209
	AirPlay	Réglages pour Apple AirPlay.			209

Contents	Connexions	Lecture	Réglages	Conseils	Annexe
Éléments de configuration	Éléments détaillés Description Page
Compte HEOS	[Lorsque l'utilisateur est déconnecté de Compte HEOS]
	J'ai un compte HEOS À selectionner pour vous connecter. 210
	Créer un compte Créer un noveau Compte HEOS. 210
	Mot de passer oublé	En cas d'oubli de votre mot de passer, nous vous envernons un courriel avec les instructions pour le réinitialiser.			210
	[Lorsque l'utilisateur est connecté à Compte HEOS]
	Identifiez-vous Affiche votre Compte HEOS. 210
	Changer l'emplacement Séléactionne votre zone géographique. 210
	Changer le mot de passer Change votre mot de passer pour vous connecter au Compte HEOS. 210
	Supprimer le compte Supprinévez libre Compte HEOS. 210
	Déconnexion Vous déconnéte de votre Compte HEOS. 210

Panneau avant

Affichage

Panneau arrière

Telekommande

Index

Contents	Connexions	Lecture	Réglages	Conseils	Annexe
Éléments de configuration	Éléments détaillés Description Page
Général	Langue Modifie la langue de l'affichage sur l'écran du téléviseur. 211
	ECO Configure les fonctions d'économie d'énergie du Mode ECO et Veille Auto. 211
	Config. de ZONE2 Permet de régler les paramètres de lecture audio avec un système ZONE2. 215
	Renommer zone Changez le titre d'affichage de chaque zone selon votrechoix. 216
	Noms sélect. choix Changez le titre d'affichage Noms sélect. choix selon votrechoix. 216
	Sortie Trigger Sélectionnez les conditions d'activation de la fonction de déclenchement. 217
	Afficheur façon Permet de régler les paramètres relatifs à l'afficheur. 217
	Micrologiciel	Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l'affichage des messages de notification.			218
	Informations	Affichage d'informationss sur les réglages cet apparéil, les signaux d'entrée etc.			221
	Données d'utilisation	Sélectionne si les données d'utilisation sont envoyées ou non à Marantz.			222
	Sauveg. & charger	Enregistrez et restaurez le paramétrage du périphérique à l'aide d'un dispositif mémoire USB.			223
	Verrou de config.	Protection des réglages contre toute modifications involontaire.			223
	Réinitialiser	Divers réglages sont réinitialisés aux valeurs d'usine par défaut.			224
Assistant de config.	Démarrez config. ...	Effectuez les réglages/connexions/l'installation de base en fonction des indications sur l'écran du téléviseur.			Page 9 du manuel séparé "Guide de démarragrapide"
	Choix de la langue	Configure les éléments de réglage individuel en suivant les indications affichées sur l'écran du téléviseur.
	Réglage enceintes
	Étalandage enceintes
	Configuration reseau
	Connexion audio TV
	Config. des entrées
	Applications mobiles

Panneau avant

Affichage

Panneau arrière

Telecommande

Index

Contents

Connexions Lecture

Conseils Annexes

Fonctionnement du menu

1 Appuyez sur MAIN sur la télécommande pour régler la zone de fonctionnement sur MAIN ZONE. Le bouton MAIN s'allume. 2 Appuyez sur SETUP. Le menu s'affiche à l'écran de la TV. 3 Utilisez pour sélectionner le menu à régler ou à opérer, puis appuyez sur ENTER. 4 Utilisez pour passer au réglage désiré. 5 Appuyez sur ENTER pour entrer le réglage.

• Pour revenir à l'élément précédent, appuyez sur BACK.
• Pour quitter le menu, appuyez sur SETUP alors qu'il est affiché à l'écran. Le menu disparaît de l'écran.

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Audio

Réglage des paramètres audio.

Réglage niv centrale

Réglez le volume du canal central pour améliorer le dialogue de toutes les sources.

Centrale

Ajustez le volume de sortie depuis le canal central.

-12.0 dB +12.0 dB (Défaut: 0.0 dB)

• Ce réglage se traduit également au niveau du canal central dans le paramétrage du menu "Enceintes" - "Niveaux". (Tél. 199)

Réglage niv subw

Règle le volume du canal du subwoofer pour toutes les sources d'entrée.

Subwoofer

Permet d'ajuster le niveau de volume du subwoofer.

-12.0 dB - +12.0 dB (Défaut: 0.0 dB)

• Ce réglage se traduit également au niveau du canal du subwoofer dans le paramétrage du menu "Enceintes" - "Niveaux". (p. 199)

Panneau avant

hage

Panneau arrière

Télécommande

Paramètres surr.

Vous pouvez régler les effets de champ sonore du format audio surround en fonction de vos préférences.

Les éléments (paramètres) qui peuvent être ajustés dépendent du signal entré et du mode audio actuellement sélectionné. Pour les détails sur les paramètres ajustables, voir "Modes audio et paramètres surround" (p. 261).

• Certains éléments de réglage ne peuvent être sélectionnés quand la lecture est interrompue. Effectuez les réglages pendant la lecture.
• Les réglages "Paramètres sur." sont mémorisés pour chaque mode son.

Éq cinéma

Attenue doucement la plage des aigus supérieurs des bandes originales de films pour réduire la possible durée et améliorer la clarté.

Marche :	“EQ cinéma” est activé.
Arrêt (Défaut) :	“EQ cinéma” n'est pas activé.

Gestion loudness

Cela permet d'indiquer si la sortie doit être effectuée de la manière décrite dans "Compress. Dyn." ou directement sans compresser la gamme dynamique du contenu audio enregistré sur le disque.

Marche(Défaut) :	Les sorties sont données suivant qu'ellesactiver les paramètres effectuels dans“Compress. Dyn.” et Fonction denormalisation de dialogue.
Arrêt:	Les paramètres “Compress. Dyn.” et Normalisation de dialogue sontdésactivés et les signaux sur le disque sont émis tels quels.

"Gestion Loudness" peut être réglée lors de la réception d’un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD et Dolby Atmos.

Panneau avant

hage

Panneau arrête

Télécommande

Compression dynamique

Compression de la gamme dynamique (différence entre les sons forts et faibles).

Automatique :	Active/désactive automatiquement la compression de la gamme dynamique selon la source.
Bas / Moyenne / Haut : Réglage du niveau de compression.
Arrêt :	Compression de la gamme dynamique toujours désactivée.

• "Compress. Dyn." peut être réglé lors de l'entrée d'un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos ou DTS.
• Le réglage par défaut est sur "Arrêt". Lorsque le signal d'entrée est la source Dolby TrueHD ou Dolby Atmos, le réglage par défaut est sur "Automatique". "Automatique" ne peut pas être défini lors de l'entrée d'un signal DTS.

Commande dialogue

Réglez le volume des dialogues de films, des chansons, etc., de manière à mieux les entendre.

0-6(Defaut:0)

• Vous pouvez configurer cet élément lors de l'émission d'un signal DTS:X compatible avec la fonction Commande dialogue.

Effets basses fréquences

Ajustez le niveau des effets basses fréquences (LFE).

• Pour une meilleure reproduction des différentes sources, nous vous recommandons de régler les valeurs ci-dessous.
• Sources Dolby Digital: 0 dB Sources cinéma DTS: 0 dB Sources musique DTS: -10 dB

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Le Virtualiseur de HP améliore les canaux d'enceintes surround et hautes pour créer un effet surround virtuel enveloppant.

Marche

Active "Virtualiseur de HP".

Arrêt: Désactive "Virtualiseur de HP".

• Vous pouvez définir cette option lorsque le mode sonore est défini sur "Dolby Atmos", "Dolby Surround" ou pour un mode sonore ayant "+Dolby Surround" indiqué dans nom.
• Utilisable lorsque vous n'utilisez pas d'enceintes hautes, de plafond ou "Dolby Atmos Enabled", ou lorsque vous n'utilisez pas d'enceintes surround.
• Cette fonctionnalité sera prise en charge via la mise à jour du micrologiciel.

DTS Neural: X Accroît les signaux audio qui reposent sur d'autres éléments que les objets et les optimise pour la configuration de votre enceinte.

Marche

Utiliser "DTS Neural: X".

(Defaut) :

Arrêt: Ne pas utiliser "DTS Neural: X".

• Vous pouvez définir ceci lorsque le mode audio est DTS: X ou DTS: X MSTR.

Subwoofer

Activation et déactivation de la sortie du subwoofer.

Marche

Le subwoofer est activé.

(Defaut) :

Arrêt: Le subwoofer n'est pas activé.

• Vous pouvez régler ceci si le mode son est "Direct" ou "Stereo" et dans le menu "Mode subwoofer" est réglé sur "LFE+Main". (p. 201)

Paramètres par défaut

Les paramètres "Paramètres surr." sont rétablis sur les paramètres par défaut.

M-dax

Les formats audio compressés, tels que MP3, WMA (Windows Media Audio) et MPEG-4 AAC réduisent la quantité de données en éliminant des composants du signal difficilement audibles pour l'oreille humaine. La fonction "M-DAX" génère les signaux éliminés pendant la compression pour restaurer le son le plus proche de celui d'origine. Elle restaure également les caractéristiques des basses d'origine pour une plage tonale riche et étendue.

Mode d'emploi

Haut :	Mode optimisé pour les sources compressées avec de faibles aigus (en- dessous de 64 kbps).
Moyenne :	Appliquez un boost adapté aux aigus et graves des sources compressées (en- dessous de 96 kbps).
Bas :	Mode optimisé pour les sources compressées avec des aigus normaux (au-dessus de 96 kbps).
Arrêt : Ne pas utiliser "M-DAX".

Le témoin M-DAX s'allume. - Ce élément peut être régé avec les signaux analogiques ou quand un signal PCM (Frequ. échantillonnage. = 44,1/48 kHz) est entré. - Le réglage par défaut de cet élément pour les paramètres "HEOS Music" est sur "Bas". Tous les autres modes restent réglés sur "Arrêt". - Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct". - Les réglages "M-DAX" sont mémorisés pour chaque source d'entrée. - Ceci peut également être réglé en pressant M-DAX sur l'appareil principal.

Contents

Connexions Lecture

Conseil

Annexe

Délai audio

Compense le décalage entre l'image et l'audio.

“Délai audio” pour le mode jeu peut être réglé quand “Mode vidéo” est sur “Automatique” ou “Jeu”. (p. 172) - Les réglages "Délai audio" sont mémorisés pour chaque source d'entrée.

Sync. labiale auto

Ajuste automatiquement le temps de traitement audio pour compenser les retards de synchronisation audio/vidéo d'un téléviseur compatible avec Sync. labiale auto.

Marche

Corriger automatiquement.

(Defaut) :

Arrêt : Ne pas corriger automatiquement.

• Selon les spécifications de votre téléviseur, il est possible que la correction automatique ne puisse pas être effectuée, même lorsque "Sync. labiale auto" est réglé sur "Marche".

Ajuster

Le décalage temporel entre l'image et le son doit être corrigé manuellement.

0 ms - 500 ms (Défaut : 0 ms)

• Vous pouvez également ajuster finement la valeur de correction du retard défini par "Sync. labiale auto". L'ajustement du mode jeu peut être réglé quand "Mode video" est réglé sur "Automatique" ou "Jeu". (p. 172)

Panneau avant

hage

Panneau arrête

Télécommande

Volume

Permet de régler le volume dans la MAIN ZONE (pièce dans laquelle se trouve l'appareil).

Échelle

Régler l'affichage du volume.

0 - 98 (Défaut) :	Afficher dans la gamme de 0 (Min) à 98.
-79.5 dB - 18.0 dB :	Afficher ---dB (Min), gamme de -79,5 dB à 18,0 dB.

• Les paramètres "Échelle" sont pris en compte dans toutes les zones.

Limite

Réglages de volume maximum.

60(-20dB)/70(-10dB)/80(0dB)

Arrêt (Défaut)

La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5 dB - 18.0 dB". (p. 159)

Niveau de démarrage

Définir le volume à la mise en marche de l'appareil.

Dernière(Défaut) :	Utiliser les réglages mémorisés à partirde la dernière session.
Sourdine :	Toujours passer en sourdine audémarrage de l'appareil.
1 - 98 (-79 dB - 18 dB) : Le volume est régé au niveau défiñi.

• La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5 dB - 18.0 dB". (t-B p. 159)

Niveau sourdine

Régler le niveau d'atténuation pendant la mise en sourdine.

Le son est complètement coupé.

-40 dB: Le son est abaissé de 40 dB.

-20 dB: Le son est abaissé de 20 dB.

Panneau avant

hage

Panneau arrête

Télécommande

Définit Audyssey MultEQ® XT, Audyssey Dynamic EQ® et Audyssey Dynamic Volume®. Ces réglages sont accessibles après que la procédure "Conf. Audyssey" a été effectuée.

Pour en savoir plus sur la technologie Audyssey, reportez-vous à la "Explication des termes" (p. 267).

• Les réglages "MultEQ³ XT", "Dynamic EQ", "Compens. niveau ref." et "Dynamic Volume" sont mémorisés pour chaque source d'entrée.
• Lorsque le mode son est en mode "Direct" ou "Pure Direct", les réglages "MultEQ XT", "Dynamic EQ" et "Dynamic Volume" ne peuvent pas être configurés.
• Lorsque le son est rédigé sur le mode "DTS Virtual:X" ou sur un mode qui contient le nom "+Virtual:X", les paramétrages "MultEQXT", "Dynamic EQ" et "Dynamic Volume" ne peuvent pas être configurés.

MultEQ® XT compensate les caractéristiques de temps et de fréquence de la zone d'écoute en fonction des résultats de mesure avec "Conf. Audyssey". La sélection s'effectue parmi trois types de courbes de compensation. Nous vous recommandons le paramétrage "Reference".

Reference(Défaut):	Sélectionne le réglage calibré par défaut avec une légère coupure à haute fréquences, qui est optimisé pour les films.
L/R Bypass:	Sélectionne le paramétrage de référence,mais contourne MultEQ® XT sur lesenceintes avant gauche et droite.
Flat:	Sélectionne le réglage calibré qui estoptimisé pour les petites pièces où vousposition d'écoute est plus proche desenceintes.
Arrêt:	Éteignez l'égaliseur "MultEQ® XT".

• Si vous utilisez un casque, "MultEQ® XT" passe automatiquement sur "Arrêt".

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexes

Permet de résoudre le problème de la dépréciation de la qualité du son alors que le volume est diminué en tenant compte de la perception humaine et l'acoustique de la pièce.

Fonctionne avec MultEQXT.

Marche

(Defaut) :

Utiliser "Dynamic EQ".

Arrêt : Ne pas utiliser "Dynamic EQ".

• Quand le paramètre "Dynamic EQ" du menu est sur "Marche", il n'est pas possible d'effectuer un réglage "Tonalité". (p. 115)

Compensateur niveau de référence

Audyssey Dynamic EQ® fait référence au niveau de mixage de film standard. Il fait les réglages pour maintenir la réponse de référence et l'enveloppement surround quand le volume est coupé à partir de 0 dB. Cependant, le niveau de référence du film n'est pas toujours utilisé en musique ou pour d'autres contenus que des films. Le décalage de niveau de référence Dynamic EQ offre trois décalages à partir de la référence de niveau du film (5 dB, 10 dB et 15 dB) qui peuvent être sélectionnées quand le niveau de mixage du contenu n'est pas dans la norme. Les niveaux de réglage recommandés pour le contenu sont affichés ci-dessous.

0 dB (Réf. film)(Défaut) :	Optimisé pour le contenu tel que des films.
5 dB :	Sélectionnez ce réglage pour le contenu qui à une très large gamme dynamique, comme la musique classique.
10 dB :	Sélectionnez ce réglage pour le jazz ou d'autres musiques qui ont une large gamme dynamique. Ce réglage doit aussi être sélectionné pour le contenu TV, vu qu'il est en général mixé à 10 dB en dessous de la référence du film.
15 dB :	Sélectionnez ce réglage pour la musique pop/rock ou autre programme qui est mixé à de très hauts niveaux d'écoute et a une gamme dynamique comprimée.

Le réglage est activé quand "Dynamic EQ" est sur "Marche". (p. 161)

Panneau avant

hage

Panneau arrête

Télécommande

Permet de résoudre le problème de grandes variations du niveau du volume entre la TV, les films et autre contenu (entre les passages doux et forts, etc.) en ajustant automatiquement conformément au réglage du volume préféré de l'utilisateur.

Fonctionne avec MultEQXT.

Heavy :	Ajustement le plus important sur lessonsles plus forts et les plus bas.
Medium :	Ajustement moyen sur lessons les plusbas et les plus forts.
Light :	Ajustement le moinsimportant sur lessons les plus bas et les plus forts.
Arrêt(Défaut) :	Ne pas utiliser “Dynamic Volume”.

• Si "Dynamic Volume" est réglé sur "Oui" dans "Conf. Audyssey", le réglage passe automatiquement à "Medium". (19 p. 182)

Utilise l'égaliseur graphique pour régler la tonalité de chaque enceinte.

• Les enceintes pour lesquelles "EQ Graphic" peut être réglé sont différentes en fonction du mode audio.
• Ceci peut être réglé lorsque le paramètre "MultEQXT" est "Arrêt." (p. 160)
• Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct". Si vous utilisez un casque audio, vous pouvez régler l'égaliseur pour celui-ci. (12 p. 162)

Configurez s'il faut utiliser l'égaliseur graphique ou non.

Marché : Utilisez l'égaliseur graphique.

Arrêt (Défaut) : Ne pas utiliser l'égaliseur graphique.

• "Casque EQ" est réglé dans le menu si vous utilisez un casque audio.

Panneau avant

hage

Panneau arrête

Télécommande

Conseils annexes

Ajustez ou non les tonalités pour chaque enceinte ou toutes les enceintes.

Tous :	Réglez tous les tons des enceintes ensemble.
Gaugé/droite(Défaut) :	Réglez les tons des enceintes gauche et droite ensemble.
Chaque : Réglez la tonalité pour chaque enceinte.

Ajust. EQ

Ajustez l'équilibre de tonalité pour chaque bande de fréquences.

1. Sélectionnez l'enceinte.
2. Sélectionnez le réglage de la bande de fréquences. 63 Hz / 125 Hz / 250 Hz / 500 Hz / 1 kHz / 2 kHz / 4 kHz / 8 kHz / 16 kHz
3. Réglez le niveau. -20.0 dB + 6.0 dB (Défaut: 0.0 dB)

• Les enceintes Dolby avant et Dolby Surround peuvent uniquement être définies lors de 63 Hz/125 Hz/250 Hz/500 Hz/1 kHz.

Copie courbe

Copiez la courbe de correction plate créée dans "Conf. Audyssey"

• "Copie courbe" s'affiche après que la procédure de "Conf. Audyssey" a été effectuée. "Copie courbe" n'est pas disponible lors de l'utilisation d'un casque audio.

Paramètres par défaut

Les paramètres "EQ Graphic" sont rétablis sur les paramètres par défaut.

Vidéo

Effectuez les réglages vidéo.

Réglages image

La qualité d'image peut être ajustée.

• Ceci peut être réglé lorsque le paramètre "Conversion vidéo" est sur "Marche". (p. 172)
• Ceci peut être réglé lorsque "HDMI", "COMP" ou "VIDEO" est attribué à chaque source d'entrée. (p. 179)
• "Contraste", "Luminance", "Saturation", "Réduction bruit" et "Amélioration" peuvent être régles lorsque "Mode photo" est réglé sur "Personnalise". (p. 164)
• Les réglages "Réglages image" sont mémorisés pour chaque source d'entrée.
• La fonction "Réglages image" ne peut pas être réglée lorsque des signaux 4K sont en entrée.

Mode photo

Sélectionnez le mode photo souhaité en fonction des contenus vidéo et de votre environnement de visualisation.

Standard :	Mode standard adapté à la plupart des environnementés de visualisation de salon.
Film :	Mode adapté à la visualisation de films dans une rpèceASF : Mode qui rend les images graphiques des produits, etc. plus lumineuses et plus éclatantes.
Vif :
Streaming :	Mode adapté à des sources video à faible début.
ISF Day :	Un mode qui convient pour regarder des films dans une rpèce éclairée pendant la journée.
ISF Night :	Un mode qui convient pour regarder des films dans une rpèceASF : Un mode qui convient pour regarder des films dans une rpèceASF :Permet d'ajuster manuellement la qualité d'image.
Personnalisé :	Aucun ajustement de la qualité d'image n'est effectué avec cet appariel.
Arrêt (Défaut) :

Panneau avant

hage

Panneau arrête

Télécommande

Conseils annexes

• Les deux modes de réglages spéciaux, "ISF Day" et "ISF Night", doivent être utilisés par un technicien certifié pour ajuster l'étalonnage de la couleur et correspondre aux conditions d'installation. Nous recommandons que les réglages et les ajustements soient réalisés par un technicien certifié ISF.
• Ces réglages peuvent aussi être configurés en utilisant "Mode photo" dans le menu options. (1 p. 164)

Contraste

Réglage du contraste de l'image.

-50 + 50 (Défaut: 0)

Luminance

Réglage de la luminosité de l'image.

-50/+50Défaut:0

Saturation

Réglage du niveau chromatique de l'image (saturation des couleurs).

-50/+50Défaut:0

Réduction bruit

Réduction du bruit général vidéo.

Bas/Moyenne/Haut/Arrêt(Défaut: Arrêt)

Amélioration

Amélioration de la netteté de l'image.

0-+12Defaut:0

Panneau avant

hage

Panneau arrête

Télécommande

Configuration HDMI

Règles paramètres de configuration de sortie audio HDMI, HDMI Pass Through et HDMI Contrôle.

Remarque

• Quand "HDMI Pass Through" et "HDMI Contrôle" sont sur "Marche", la consommation en mode Veille est plus élevée. ("HDMI Pass Through" (r2p. 166), "HDMI Contrôle" (c2p. 168))

Si vous n'utilisez pas cet appareil pendant une période prolongée, il est conseillé de débrancher le cordon d'alimentation de la prise murale.

Sortie audio HDMI

Permet de sélectionner le matériel pour la sortie audio HDMI.

AVR (Défaut):	Lecture par les enceintes connectées au récepteur.
TV:	Lecture par une télévision connectée au récepteur.

Lorsque la fonction HDMI Contrôle est activée, la priorité est donnée au réglage audio du téléviseur. (p. 131) - Lorsque cet appareil est sous tension et que "Sortie audio HDMI" est réglé sur TV, l'audio est transmis en tant que 2 canaux à partir de la borne HDMI OUT.

Sélectionne la manière dont cet appareil transmettra des signaux HDMI vers la sortie HDMI en mode veille.

Marche :	Transmet l'entrée HDMI sélectionnée via la sortie HDMI de cet apparéil lorsqu'il est en mode Veille.
Arrêt(Défaut) :	Aucun signal HDMI n'est transmis via la sortie HDMI de cet apparéil en modeVeille.

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Définit la borne HDMI qui introduit les signaux HDMI en mode veille.

Dernière(Défaut) :	La source d'entrée la plus récente semettra en mode veille.
CBL/SAT / DVD /Blu-ray / Game /AUX1 / AUX2 /Media Player / CD*:	Traversez la source d'entréeseLECTIONnée.

*“Source Pass Through” peut être réglé lorsqu'aucune des bornes HDMI n'est attribuée à “CD” pour la source d'entrée dans le réglage “Affectation des entrées”. (1 p. 178)

• "Source Pass Through" peut être réglé quand "HDMI Contrôle" est réglé sur "Marche" ou que "HDMI Pass Through" est réglé sur "Marche". ("HDMI Pass Through" (Tél. 166), "HDMI Contrôle" (Tél. 168))

Définissez s'il faut autoriser la mise sous tension de cet appareil avec la touche de sélection de la source d'entrée de la télécommande lorsque l'appareil est en veille.

Allumer + Source (Défaut) :	Cet apparéil est mis sous tension et la source d'entrée change.
Sélection source seule :	La source d'entrée HDMI changependant que l' apparéil est en voille. Le méoin de l'affichage d'alimentation de cet apparéil clignote lorsque vous appuyez sur la touche de sélection de la source d'entrée de la télécommande.

"Select source Telec" peut être réglé quand "HDMI Contrôle" est réglé sur Marche ou que "HDMI Pass Through" est réglé sur Marche". (HDMI Pass Through (12 p.166), HDMI Contrôle (12 p.168))

Panneau avant

hage

Panneau arrête

Télécommande

HDMI contrôle

Permet de lier l'utilisation de différents appareils connectés en HDMI et compatibles avec HDMI Contrôle.

Marché : Utiliser la fonction HDMI Contrôle.

Arrêt

(Defaut) :

Ne pas utiliser la fonction HDMI Contrôle.

• Si vous utilisez la fonction HDMI Contrôle, branchez un téléviseur compatible avec le contrôle HDMI sur le connecteur HDMI MONITOR 1.
• Consultez les instructions d'utilisation de chaque composant connecté pour vérifier les réglages.
• Se reporter à “Fonction HDMI Contrôle” pour en savoir plus sur la fonction HDMI Contrôle. (Té B p. 131)

Remarque

• Si les réglages "HDMI Contrôle" ont été modifiés, pensez à tous les jours éteindre puis remettre sous tension les appareils connectés après cette modification.

Sur le téléviseur raccordé au connecteur HDMI MONITOR 1, indiquez si vous souhaitez recevoir le son provenant du téléviseur via HDMI.

Marché : Utiliser la fonction ARC.

Arrêt

(Defaut) :

Ne pas utiliser la fonction ARC.

• Vous pouvez régler le volume de cet appareil à l'aide de la télécommande du téléviseur.
• Si vous utilisez cette fonction, utilisez un téléviseur compatible ARC (Audio Return Channel) et activez la fonction HDMI Contrôle du téléviseur. Si "HDMI Contrôle" est réglé sur "Marche", le paramétrage de "ARC" bascule automatiquement sur "Marche". (p. 168)

Remarque

• Si les réglages "ARC" ont été modifiés, pensez à tout éteindre puis remettre sous tension les appareils connectés après cette modification. L'utilisation d'un téléviseur compatible avec la fonction eARC permet la lecture audio à partir du haut-parleur connecté à cet appareil, indépendamment des paramètres "ARC" dans le menu.

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexes

Commutation TV audio

Définit le passage automatique sur l'entrée "TV Audio" lorsqu'un téléviseur connecté via HDMI envoie une commande CEC appropriée à cet appareil.

Marche (Défaut):	Sélectionner l'entrée “TV Audio”automatiquement lors de la réceptiond'une commande à partir du téléviseur.
Arrêt:	Ne sélectionnez pas l'entrée “TV Audio”automatiquement lors de la réceptiond'une commande à partir du téléviseur.

"Commutation TV Audio" peut être réglée lorsque "HDMI Contrôle" est réglé sur "Marche". (19 p. 168)

Désactiver commande

Lien la mise en veille de cet appareil aux équipements externes.

Tous(Défaut) :	Si la TV branchée est mise hors tensionindépendamment de la source d'entrée,l'appareil est automatiquement mis enveille.
Vidéo :	Avec une source d'entrée Sélectionnéeattribuée à “HDMI”, “COMP” ou “VIDEO”,lorsque vous mettez le téléviseur hors tension, cet apparéil se metautomatiquement en veille. (13 p. 179)
Arrêt :	L' apparéil n'est pas lié à la mise sous/hors tension de la TV.

"Désactiver commande" peut être réglé lorsque "HDMI Contrôle" est réglé sur "Marche". (p. 168)

Panneau avant

hage

Panneau arrête

Télécommande

Économie d'énergie

Si "Enceinte du téléviseur" est réglé comme sortie audio de votre téléviseur, l'appareil passe automatiquement en mode veille afin de réduire la consommation électrique.

Cette fonction est activée dans les cas suivants.

• Si "TV Audio" est sélectionné comme source d'entrée de cet appareil. Lors de la lecture d'un contenu provenant d'un appareil raccordé via HDMI.

Marché : Utiliser la fonction Économie d'énergie.

Arrêt(Défaut) :

Ne pas utiliser la fonction Économied'énergie.

• "Économie d'énergie" peut être régée lorsque "HDMI Contrôle" est régé sur "Marche". (19 p. 168)

Menu intelligent

Vous pouvez utiliser cette fonction pour configurer le paramétrage de cet appareil, sélectionner une source d'entrée et régler le tuner et des stations de radio Internet à l'aide de la télécommande du téléviseur.

Marché : Utiliser la fonction Menu intelligent.

Arrêt :

Ne pas utiliser la fonction Menu intelligent.

"Menu intelligent" peut être réglé lorsque "HDMI Contrôle" est réglé sur "Marche". (p. 168)

Remarque

• Si les réglages "Menu intelligent" ont été modifiés, pensez à tous les jours éteindre puis remettre sous tension les appareils connectés après cette modification.
• Selon les spécifications de votre téléviseur, il est possible que la fonction Menu intelligent ne fonctionne pas correctement. Dans ce cas, régalez "Menu intelligent" sur "Arrêt".

Panneau avant

hage

Panneau arrête

Télécommande

Réglages sorties

Paramètre le traitement vidéo.

• Ceci peut être réglé lorsque "HDMI", "COMP" ou "VIDEO" est attribué à chaque source d'entrée. (p. 179) “Résolution”, “Mode progressif” et “Rapport d'aspect” peuvent être réglés lorsque “Echelle(Scaler) i/p” n'est pas réglé sur “Arrêt”. (“Résolution” (c p. 173), “Mode progressif” (c p. 174), “Rapport d'aspect” (c p. 174))
• La fonction "Réglages sorties" ne peut pas être régée lorsque des signaux 4K sont en entrée.
• Les réglages "Conversion vidéo", "Échelle(scaler) i/p", "Résolution", "Mode progressif" et "Rapport d'aspect" sont mémorisés pour chaque source d'entrée. ("Conversion vidéo" (p. 172), "Échelle(scaler) i/p" (p. 173), "Résolution" (p. 173), "Mode progressif" (p. 174), "Rapport d'aspect" (p. 174))

Sortie vidéo HDMI

Permet de sélectionner les sorties HDMI à utiliser.

Auto(Dual)(Défaut) :	La présence d'un téléviseur branché à l'une des bornes HDMI MONITOR 1 ou HDMI MONITOR 2 est détectée automatiquement et ce branchement est utilisé.
Moniteur 1 :	Un téléviseur branché à la borne HDMI MONITOR 1 est toujours utilisé.
Moniteur 2 :	Un téléviseur branché à la borne HDMI MONITOR 2 est toujours utilisé.

• Si les bornes HDMI MONITOR 1 et HDMI MONITOR 2 sont toutes les deux connectées et que "Résolution" est réglé sur "Automatique", les signaux sont émis avec une résolution compatible avec les deux TV. (p. 173) Lorsque dans le menu, le paramétrage "Résolution" n'est pas réglé sur "Automatique", réglez la résolution dans "Védo" - "Moniteur HDMI 1" et "Moniteur HDMI 2" sur cette Compatible avec les deux téléviseurs. (p. 221)
• Vous pouvez vérifier les résolutions qui sont compatibles avec votre téléviseur en "Moniteur HDMI 1" et "Moniteur HDMI 2". (C-B p. 221)
• Lorsque vous connectez plusieurs TV Dolby Vision, le signal ne sera optimal que pour une TV. Une TV branchée au connecteur HDMI MONITOR 1 est prioritaire.

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Mode vidéo

Configurez la méthode de traitement vidéo pour qu'elle corresponde au contenu de ce type de vidéo.

Automatique(Défaut) :	Traiter la video automatiquement sur la base des informations disponibles sur le contenu HDMI.
Jeu :	Toujours Traitser la video pour le jeu.Réduisez le déliai video lorsqu'la video est décalée par rapport à des opérations de touches sur le contrôleur de la console de yeux.
Film :	Effectuez le traitement de l'image qui est ajusté pour les contenus autres que des yeux.

Conversion vidéo

Le signal d'entrée vidéo est converti automatiquement en fonction de la TV connectée. (p. 253)

Marche (Défaut) :	Le signal d'entrée video est converti.
Arrêt :	Le signal d'entrée video n'est pas converti.

• Si "Mode vidéo" est réglé sur "Automatique", le mode est commuté en fonction du contenu à l'entrée.

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Réglez le signal de l'entrée vidéo pour qu'il soit soumis à un traitement Echelle(Scaler) i/p.

Echelle(scaler) i/p convertira la résolution du signal vidéo d'entrée à la valeur définie dans "Résolution". (p. 173)

Analogue (Défaut) :	Utiliser suréchantillonage (scalar) i/p pour les signaux video analogiques.
Analogue & HDMI :	Utilisez la fonction Echelle(scaler) i/p pour les signaux video analogiques et HDMI.
HDMI :	Utilisez la fonction Echelle(scaler) i/p pour les signaux video HDMI.
Arrêt :	Ne pas utiliser la fonction Echelle(scaler) i/p.

Résolution

Réglez la résolution de sortie. Vous pouvez régler "Résolution" séparément pour la sortie HDMI de l'entrée vidéo analogue et l'entrée HDMI.

Automatique (Défaut):	Le nombre de pixels supporté par la TV connectée à la borne de HDMI MONITOR OUT est automatiquement détecté et la résolution de sortie appropriée est réglée.
480p/576p / 1080i / 720p / 1080p / 1080p: 24Hz / 4K:	Réglez la résolution de sortie.

Si "Echelle(scaler) /p" est réglé sur "Analogue & HDMI", la résolution du signal d'entrée vidéo analogue et du signal d'entrée HDMI peut être réglée. (T p.173) - Si le réglage est fait sur "1080p:24Hz", vous pouvez apprécier des images filmées pour des sources films (en 24 Hz). Pour les sources vidéo et les sources mixtes, nous recommandons de régler la résolution sur "1080p". - Il est impossible de convertir un signal 50Hz en 1080p / 24Hz. La sortie est en résolution 1080p / 50Hz.

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexes

Mode progressif

Sélectionnez le mode de conversion progressive approprié pour le signal vidéo source.

Automatique (Défaut) :	La détéction du signal video et la sélection du mode approprié s'effectuant automatiquement.
Vidéo :	Sélectionner un mode adapté à la lecture video.
Vidéo et film :	Sélectionner un mode adapté à la lecture video et de films 30 trames.

Cet élément peut être réglé lorsque "Echelle(scalar) i/p" n'est pas réglé sur "Arrêt". (12 p. 173)

Rapport d'aspect

Configurer le rapport d'aspect pour la sortie des signaux vidéo au HDMI.

16:9 (Défaut) :	Affichage au format d'aspect 16:9.
4:3 :	Sortie au rapport d'aspect 4:3 avec des barres noires sur les parties latérales de l'écran du téléviseur 16:9. (sauf pour la sortie 480p/576p)

Cet élément peut être réglé lorsque "Echelle(scaler) i/p" n'est pas réglé sur "Arrêt".

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexes

Affichage à l'écran

Sélectionnez les préférences d'interface utilisateur pour l'affichage à l'écran.

Volume

Définit l'emplacement de l'affichage du niveau de volume.

Bas

Affichage bas.

(Defaut) :

Haut : Affichage haut.

Arrêt : Désactiver l'affichage.

• Si l'affichage du volume principal est difficile à lire lorsque du texte est superposé au sous-titrage d'un film, réglez-le sur "Haut".

Informations

Affiche temporairement le statut de fonctionnement lorsque la source d'entrée change.

Marche

Activer l'affichage.

(Defaut) :

Arrêt : Désactiver l'affichage.

Lecture en cours

Définit la durée d'affichage pour l'affichage de la lecture lorsque la source d'entrée est "HEOS Music" ou "Tuner".

Toujours actif

(Defaut) :

Affichage permanent.

Arretauto:

Conserver l'affichage pendant 30 secondes après l'activation.

Panneau avant

hage

Panneau arrête

Télécommande

Format signal 4K

Définissant le format de signal 4K à l'aide de cet appareil lorsque le téléviseur ou le périphérique de lecture connecté à cet appareil est compatible avec le signal HDMI 4K (60 Hz/50 Hz).

Format signal 4K

Définissent le format de signal 4K par cet appareil.

Standard (Défaut):	Sélectionnez si vous télévisuer et vos périhériques de lecture prènnant en charge des signaux video standard 4K 60p 4:2:0 8 bit.
Amélioré:	Sélectionnez si vous télévisuer, vos périhériques de lecture et câbles prènnant en charge les signaux video de haute qualité 4K 60p 4:4:4, 4:2:2 bit ou 4K 60p 4:2:0 10 bit.

Relation entre le "Format signal 4K" paramétrage et les résolutions supportées

Résolution supportée	Espace couleurs	Profondeur pixel	Format signal 4K
			Amélioré	Standard (Défaut)
4K 24p, 4K 30p, 4K 25p	RGB / YCbCr 4:4:4	8 bits	✓	✓
		10,12 bits	✓	-
	YCbCr 4:2:2	12 bits	✓	✓
4K 60p, 4K 50p	YCbCr 4:2:0 8	bits	✓	✓
		10,12 bits	✓	-
	RGB / YCbCr 4:4:4	8 bits	✓	-
	YCbCr 4:2:2	12 bits	✓	-

Conseils annexes

• Lors du paramétrage sur "Amélioré", nous recommandons d'utiliser un "Premium High Speed HDMI Cable" ou un "Premium High Speed HDMI Cable with Ethernet" ayant une "HDMI Premium Certified Cable" étiquette figurant sur l'emballage du produit.
• Lorsque ce paramétrage est "Amélioré", configurez le paramétrage du téléviseur ou du périphérique de lecture pour faire correspondre ce paramétrage.
• Lorsque le paramétrage est "Amélioré", la réserve pourrait ne pas être lue correctement selon le périphérique de lecture connecté ou du câble HDMI. Dans ce cas, modifiez ce paramétrage sur "Standard".
• "Personalisé" est affiché pour l'élément de configuration si nos installateurs personnalisés ou nos ingénieurs services ont configuré le format de signal HDMI pour cet appareil.
• "Format signal 4K" peut aussi être régisé avec la procédure suivante. Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux réglages.
• Appuyez longuement sur le bouton de l'unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes.

"Video Format" s'affiche sur l'écran.

1. Appuyez sur DIMMER sur l'appareil principal. "4K Format < Std > s'affiche sur l'écran.
2. Utilisez le TUNER PRESET CH + de l'appareil principal ou le TUNER PRESET CH - et sélectionnez le format du signal 4K.
3. Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

Format TV

Déterminez le format du signal vidéo à la sortie de la télévision que vous utilisez.

Sélectionner la sortie PAL.

(Defaut) :

NTSC : Sélectionner la sortie NTSC.

• "Format" peut aussi être régé àVEC la procédure suivante. Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux réglages.
• Appuyez longuement sur le bouton de l'unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes. "Video Format < PAL> s'affiche sur I'ecran.
• Utilisez TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal et définissez le format du signal vidéo.
• Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

Remarque

• Si un format différent du format vidéo du moniteur connecté est défini, l'image ne s'affichera pas correctement.

Entrées

Réalisation des réglages concernant la lecture de la source d'entrée.

Vous n'avez pas besoin de modifier les réglages pour utiliser l'appareil. Effectuez des réglages lorsque cela s'avère nécessaire.

Affectation des entrées

En effectuant les connexions comme indiqué par les sources d'entrée imprimées sur les bornes d'entrée audio/video de cet appareil, il vous suffit d'appuyer une seule fois sur les touches de sélection de la source d'entrée pour choisir aisément de l'audio ou de la vidéo à partir d'un dispositif connecté.

Veuillez changer l'attribution de la borne d'entrée HDMI, de la borne d'entrée audio numérique, de la borne d'entrée audio analogique, de la borne d'entrée de la vidéo composante, et de la borne d'entrée vidéo lors de la connexion d'une source d'entrée qui diffère de ce qui est imprimé sur les bornes d'entrée audio/video de cet appareil.

Définir le mode d'entrée audio pour chaque source "INPUT MODE". "AUTO" est normalement recommandé pour ce réglage. Ceci détecte et lit automatiquement le signal entrant dans cet appareil selon la priorité suivante : HDMI > DIGITAL > ANALOG.

• Par défaut, chaque élément est réglé comme suit.

Source d'entrée	Connecteur d'entrée				INPUT MODE
	HDMI DIGITAL		ANALOG	VIDEO
CBL/SAT 1 COA	X1 1VIDEO	AUTO
DVD 2 COAX2 2	COMP1 AUTO
Blu-ray	3	-	-	-	HDMI
Game	4	-	3 VIDEO2 AUTO
Media Player	5	OPT2	- COMP2 AUTO
TV Audio	-	OPT1	-	-	DIGITAL
AUX1 FRONT	- FRONT	FRONT	AUTO
AUX2	6	-	-	-	HDMI
CD	-	-	4	-	ANALOG

Utilisateurs de tv/boîtier pour satellite, veuillez noter

Lors de l'utilisation de la sortie audio numérique sur un téléviseur/boîtier satellite :

Pour lire le signal vidéo attribué à “HDMI” associé au signal audio attribué à “Affectation des entrées” - “DIGITAL”, vous devrez également sélectionner “DIGITAL” dans “INPUT MODE”.

• Le même connecteur d'entrée peut être affecté à plusieurs sources d'entrée. Par exemple, attribuez le même connecteur d'entrée HDMI à plusieurs sources pour utiliser chaque source d'entrée en combinaison avec l'audio analogique ou numérique selon vos préférences. Dans ce cas, configurez le connecteur audio pour la lecture dans "INPUT MODE".

Réglez ce paramètre pour changer l'attribution des prises d'entrée HDMI aux sources d'entrée.

1/2/3/4/5/6/7/FRONT:	Attribue une borne d'entrée HDMI à la source d'entrée Sélectionnée.
-:	N'attribuée pas de borne d'entrée HDMI à la source d'entrée Sélectionnée.

• Si "HDMI Contrôle" ou "ARC" est rédigé sur "Marche" dans le menu, "HDMI" ne peut pas être affecté à "TV Audio". ("HDMI Contrôle" (168), "ARC" (168 p. 168))
• La fonction eARC ne fonctionne pas lorsque "HDMI" est réglé comme source d'entrée "TV Audio".

Réglez ce paramètre pour changer l'attribution des bornes d'entrée audio numérique aux sources d'entrée.

COAX1 (Coaxial) / COAX2 / OPT1 (Optique) / OPT2 :	Attribue une borne d'entrée audio numérique à la source d'entrée sélectionnée.
- :	N'attribuè pas de borne d'entrée audio numérique à la source d'entrée sélectionnée.

Réglez ce paramètre pour changer l'attribution des bornes d'entrée audio analogues aux sources d'entrée.

1/2/3/4/FRONT:	Attribue une borne d'entrée audio analogique à la source d'entrée sélectionnée.
-:	N'attribuè pas de borne d'entrée audio analogique à la source d'entrée sélectionnée.

Réglez ce paramètre pour changer l'attribution des bornes d'entrée vidéo composantes et les bornes d'entrée vidéo composites aux sources d'entrée.

COMP1 (Vidéo de composant) / COMP2 / VIDEO1 / VIDEO2 / FRONT :	Attribue une borne d'entrée video à la source d'entrée SéLECTIONNée.
- :	N'attribuè pas de borne d'entrée video à la source d'entrée SéLECTIONNée.

Panneau avant

hage

Panneau arrête

Télécommande

Conseils annexes

Réglez les modes d’entrée audio de chaque source d’entrée. Normalement, il est recommandé de régler le mode d’entrée audio sur "AUTO".

AUTO (Défaut) :	Déctector automatique le signal en entrée et lancer la lecture.
HDMI :	Lire uniquement les signaux en provenance de l'entrée HDMI.
DIGITAL :	Lire uniquement les signaux en provenance de l'entrée audio numérique.
ANALOG :	Lire uniquement les signaux en provenance de l'entrée audio analogue.

Paramètres par défaut

Les paramètres "Affectation des entrées" sont rétablis sur les paramètres par défaut.

• Si l'option "HDMI Contrôle" est réglée sur "Marché" et si un téléviseur compatible ARC est branché via les bornes HDMI MONITOR, le mode d'entrée dont la source d'entrée est "TV Audio" est paramétré sur ARC. Lorsqu'un téléviseur compatible avec la fonction eARC est raccordé à la borne HDMI MONITOR, le mode d'entrée dont la source d'entrée est "TV Audio" est verrouillé sur eARC.

Panneau avant

hage

Panneau arrête

Télécommande

Renommer les sources

• Permet de changer le nom d'affichage de la source d'entrée. Une fois modifié, le nom est affiché sur l'écran et sur les écrans de menu de cet appareil.
• Si le nom de périphérique peut être acquis à partir d’un périphérique HDMI connecté, le nom d’affichage est modifié automatiquement. Utilisez cette fonction pour modifier les noms si nécessaire lorsque le périphérique que vous utilisez diffère de la source d’entrée sur cet appareil.

CBL/SAT / DVD / Blu-ray / Game / AUX1 / AUX2 / Media Player / CD / TV Audio / Phono :	Modifiez le nom de l'affichage de la source d'entrée sélectionnée.
Param. défaut :	Les paramètres "Renomer les sources" sont rétablis sur les paramètres par défaut.

• Vous pouvez entrer jusqu'à 16 caractères.

Masquer les sources

Permet de supprimer de l'affichage les sources d'entrée qui ne sont pas utilisées.

Affichez (Défaut) : Utiliser cette source.

Cachez : Ne pas utiliser cette source.

Niveau des sources

Cette fonction permet de corriger le niveau de lecture de l'entrée audio de la source d'entrée sélectionnée.

Utilisez cette fonction s'il y a des différences de niveau du volume d'entrée entre les différentes sources.

-12 dB - +12 dB (Défaut: 0 dB)

• Les réglages "Niveau des sources" sont mémorisés pour chaque source d'entrée.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Enceintes

Les caractéristiques acoustiques des enceintes connectées et du local d'écoute sont mesurées et les réglages les plus précis se font automatiquement.

Cette procédure s'appelle "Conf. Audyssey".

Vous n'avez pas à effectuer "Conf. Audyssey" lorsque vous avez déjà effectué Étalonnage enceintes dans "Assistant de config."

Pour configurer manuellement les enceintes, utilisez l'option "Config. manuelle" du menu. (p. 192)

Conf. audyssey®

Pour effectuer les mesures, placez le microphone d'étalonnage du son en différents endroits dans toute la zone d'écoute. Pour un meilleur résultat, il est recommandé d'effectuer la mesure sur six points ou plus, comme illustré (jusqu'à huit points).

Lors de la mesure de la seconde position et des suivantes, installez le microphone de calibration du son sur une distance de 60 cm par rapport à la première position de mesure (position d'écoute principale).

• Si vous exécutez "Conf. Audyssey®, les fonctions Audyssey MultEQ® XT/Audyssey Dynamic EQ® / Audyssey Dynamic Volume sont activées. (p. 160)

FL Enceinte avant (G)

FR Enceinte avant (D)

C Enceinte centrale

SW Subwoofer

SL Enceinte surround (G)

SR Enceinte surround (D)

Contents

Connexions Lecture

Conseil

Annexe

La position d'écoute principale est la position où plusieurs auditeurs ou une personne seule s'assoient naturellement dans l'enceinte de l'environnement d'écoute. Avant de lancer la procédure "Conf.

Audyssey®, disposez le microphone de mesures et de configuration dans la position d'écoute principale.

Audyssey MultEQ® XT utilise les mesures à partir de ce point pour calculer la distance de l’enceinte, le niveau, la polarité et la valeur de croisement du subwoofer.

Remarque

• Le silence doit régner le plus possible dans la pièce. Un bruit de fond peut interrompre les mesures. Fermez les fenêtres et éteignez les appareils électroniques (radios, climatiseurs, éclairages fluorescents, etc.). Les sons émis par ces appareils pourraient avoir une incidence sur les mesures.
• Pendant les mesures, placez les téléphones portables hors de la pièce d'écoute. Les signaux de téléphonie mobile pourraient perturber les mesures.
• Pendant les mesures, ne laissiez aucun objet sur le passage et ne restez pas debout entre les enceintes et le microphone. De plus, installez le microphone d'étalonnage du son à au moins 50 cm par rapport au mur. À défaut, cela peut se traduire par des lectures incorrectes.
• Pendant le processus de mesures, les tons de tests audibles proviennent des enceintes et des subwoofer, mais ceci fait partie du fonctionnement normal. S'il y a un bruit de fond dans la pièce, le volume de ces signaux d'essai augmente.
• Si vous utilisez la touche VOLUME de la télécommande ou VOLUME de l'appareil au cours des mesures, celles-ci sont annulées.
• Il n'est pas possible d'effectuer ces mesures lorsqu'un casque est connecté. Débranche le casque audio avant de procéder à la configuration "Conf. Audyssey".

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexes

Procédure pour les réglages des enceintes (conf. Audyssey®)

Préparation Mesure

Calcul & Mémoirer

Vérification

Fin

Fixez le microphone d'étalonnage du son fourni pour le support de microphone ou son propre trépied et l'installez dans la position d'écoute principale.

Lors de l'installation du microphone d'étalonnage du son, pointez l'extrémité du microphone vers le plafond et réglez la hauteur afin qu'elle corresponde à celle des oreilles d'un auditeur en position assise.

2 Si vous utilisez un subwoofer compatible avec les réglages suivants, configurez-le comme indiqué ci-dessous.

Subwoofer doté d'un mode direct

Placez le mode direct sur "Marche" et désactivez le réglage du volume et le réglage de la fréquence croisée.

Subwoofer ne possédant pas de mode direct

Effectuez les réglages suivants:

Volume: position 12 heures - Fréquence croisée: Fréquence maximale/la plus élevée - Filtre salle-de-bains: Arrêt Mode veille: Arrêt

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

3 Connectez le microphone de mesures et de configuration sur la prise SETUP MIC de cet appareil.

Lorsque le microphone de configuration et de mesure est connecté, l'écran suivant s'affiche.

4 Sélectionnez "démarrer" et appuyez ensuite sur ENTER.

"Conf. Audyssey®" peut également permettre les réglages suivants.

• Affectation des Amplis Il est possible de changer la sortie du signal à partir des bornes des enceintes SURROUND BACK de cet appareil pour qu'elle corresponde à l'environnement de vos enceintes. ("Affectation des Amphis" (p. 192))
• Sélection des canaux

Si les canaux qui ne sont pas utilisés sont définis à l'avance, la mesure des canaux définis est omise et la durée de la mesure peut être réduite. Vous pouvez également modifier le nombre d'enceintes surround arrière.

• Param. Enc. Dolby

Réglez la distance entre l'enceinte Dolby Atmos Enabled et le plafond.

Cette option peut être réglée lorsque "Mode affectation est réglé sur" Dolby avant "ou" Dolby surround "dans le paramétrage "Affectation des Amplis". (p.192)

5 Suivez les instructions affichées sur l'écran puis appuyez sur "suivant" pour continuer.

Panneau avant

hage

Panneau arrière

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

6 Lorsque l'écran suivant est affiché, sélectionnez "lancer test" puis appuyez sur ENTER.

Démarrez les mesures de la première position.

• La mesure peut prendre plusieurs minutes.

Remarque

• Si "Attention!" s'affiche sur l'écran du téléviseur :
• Allez à "Message d'erreur" (t p. 190). Vérifiez les points concernés et effectuez les procédures nécessaires.

7 Lorsque l'enceinte détectée est affichée, sélectionnez "suivant" puis appuyez sur ENTER.

Panneau avant

nage

Panneau arrière

Télécommande

La mesure du deuxième point démarre.

Les mesures peuvent être effectuées jusqu'à huit points.

① Appuyez sur BACK pour afficher l'écran contextuel. ② Appuyez sur < pour sélectionner "Oui", puis appuyez sur ENTER.

9 Répétez l'étape 8 pour mesurer les positions 3 à 8.

• Pour passer la mesure de la quatrième position d'écoute et des suivantes, appuyez sur < pour sélectionner "Compléter" et appuyez sur ENTER pour passer à l'étape 11.

Démarrez l'analyse et l'enregistrement des résultats de mesure.

L'analyse prend plusieurs minutes. Plus il y a d'enceintes et de positions de mesure, plus l'analyse est longue.

Remarque

• Lorsque les résultats de mesure sont en train d’être enregistrés, veillez à ce que l'alimentation ne soit pas hors tension.

Contents

Connexions Lecture

Conseil

Annexe

11 Effectuez le paramétrage de audyssey dynamic EQ® et audyssey dynamic volume®.

L'écran suivant s'affiche lors de l'analyse. Configurez le paramétrage de votre choix.

• Dynamic EQ corrige la réponse de fréquence en tenant compte des caractéristiques audio de la musique et de la capacité auditive humaine de manière à entendre le son, même à faible volume. Ce mode est recommandé lors de l'utilisation de l'appareil avec le volume baissé, comme par exemple lorsque vous regardez un film ou un programme TV au milieu de la nuit.
• Dynamic Volume ajuste le volume de sortie au niveau optimal tout en surveillant constamment le niveau d’entrée audio de l’appareil. Le contrôle du volume optimal s’effectue automatiquement sans aucune perte de dynamisme et de clarté du son lorsque, par exemple, le volume augmente soudainement dans les spots publicitaires pendant les programmes de télévision.

Lorsque l'analyse et la sauvegarde sont terminées, débranchez le microphone d'étalonnage du son de la prise SETUP MIC de l'appareil principal puis appuyez sur "Suivant".

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

13 Sélectionnez "détails" et appuyez sur ENTER pour vérifier les résultats de mesure.

• Les subwoofoers peuvent mesurer une distance constatée plus grande que la distance réelle du fait du retard électrique commun aux subwoofoers.

Remarque

• Ne pas modifier la connexion de l'enceinte ou le volume du subwoofer après "Conf. Audyssey". Si ces derniers sont modifiés, exécutez à nouveau "Conf. Audyssey" afin de configurer le paramétrage de l'égaliseur de manière optimale.

Panneau avant

hage

Panneau arrête

Télécommande

Message d'erreur

Un message d'erreur s'affiche si "Conf. Audyssey" n'a pas pu se terminer en raison de la position des enceintes, de l'environnement de mesure, et c. Si un message d'erreur s'affiche, vérifie les éléments concernés et effectuez les mesures nécessaires. Coupez l'alimentation avant de vérifier les connexions des enceintes.

Exemples Détails de l'erreur Remèdes
Aucune enceinte trouvée.	Le microphone de mesures et de configuration n'a pas été détecté.Toutes les enceintes n'ont pas été détectées.	Connectez le microphone de mesures et de configuration fourni sur la prise SETUP MIC de cet apparéil.Vérifiez les connexions des enceintes.
Le bruit ambient est trop élevé ou Le niveau est trop bas	Il y a trop de bruit dans la pièce.L'enceinte ou l'audio subwoofer est trop faible.	Éteignez ou éloignez l' apparéil à l'origine du bruit.Essayez à nouveau lorsque les environ sont silencieux.Vérifiez l'installation et l'orientation des enceintes.Réglez le volume du subwoofer.
Avant D : Aucun	L'enceinte affichée n'a pas pu être détectée.	Vérifiez les connexions des enceintes affichées.
Avant D : Phase	L'enceinte affichée est connectée avec des polarités inversées.	Vérifiez les polarités des enceintes affichées.Ce message d'erreur peut s'afficher avec certains enceintes, même si elles sont connectées correctement.Si vous étés sur que le branchement est correct, utilisez > pour sélectionner "Ignorer", puis appuyez sur ENTER.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Retour aux réglages “conf. audyssey®

Si vous définissez "Réinitialisez" sur "Restaurez", vous pouvez revenir au résultat de la mesure de "Conf. Audyssey®" (valeur calculée au départ par MultEQ XT), même lorsque vous avez modifié chaque réglage manuellement.

Configuration manuelle

Utilisez cette procédure pour régler manuellement les enceintes ou si vous souhaitez modifier les réglages effectués avec la procédure de “Conf. Audyssey®”.

• Si vous modifiez le paramétrage de l'enceinte après avoir exécuté "Conf. Audyssey®", vous ne serez plus en mesure de sélectionner Audyssey MultEQ® XT, Audyssey Dynamic EQ® ou Audyssey Dynamic Volume®. (10 p. 160)
• La "Config. manuelle" peut être utilisée même s'il n'y a pas eu modification des réglages. Effectuez des réglages uniquement si cela s'avère nécessaire.

Affectation des amplis

Permet de sélectionner la méthode d'utilisation de l'amplificateur de puissance en fonction de votre système d'enceintes.

Voir "Configuration de l'enceinte et "Affectation des Amphis" les réglages" (p. 40) concernant la configuration d'enceinte et la connexion.

Mode d'affectation

Permet de sélectionner la méthode d'utilisation de l'amplificateur de puissance.

Surround arrière(Défaut) :	Réglage de la lecture 7.1 canaux avecdes enceintes surround arrêté.
Avant haut :	Réglage de la lecture 7.1 canaux avecdes enceintes avanthaut.
Avant plafond :	Réglage de la lecture 7.1 canaux avecdes enceintes supérieures avant.
Centre plafond :	Réglage de la lecture 7.1 canaux avecdes enceintes supérieures centrales.
Dolby avant :	Réglage de la lecture 7.1 canaux avecdes enceintes avant Dolby AtmosEnabled.
Dolby surround :	Réglage de la lecture 7.1 canaux avecdes enceintes surround Dolby Atmos Enabled.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Réglage pour l'affectation de

l'amplificateur de puissance intégrée de l'appareil pour la ZONE2 et la sortie audio en stéréo.

Bi-amp:

Réglage pour utiliser les enceintes avant via la connexion bi-ampli.

Paramétrage de la lecture avec une deuxième enceinte avant. Vous pouvez commuter la lecture entre l'enceinte avant A et B en fonction de vos préférences. Commuter l'enceinte avant en utilisant "Enceintes avant" dans le menu. (p.202)

Configuration enceintes

Sélectionnez si ou qui non les enceintes sont présentes, la capacité de lecture pour les fréquences de graves basses et la taille des enceintes.

Avant

Définir le type d'enceinte avant.

Grande(Défaut) :	Réglage à utiliser pour une grandeenceinte en mesure de produitecorrectement les très basses fréquences.
Petite :	Réglage à utiliser pour une petiteenceinte limite dans les très bassesfréquences.

Lorsque "Subwoofer" est réglé sur "Non", "Avant" est automatiquement réglé sur "Grande". Lorsque "Avant" est réglé sur "Petite", vous ne pouvez pas régler d'enceintes autres que "Avant" à "Grande".

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Centrale

Définir la présence et la taille de l'enceinte centrale.

Grande :	Réglage à utiliser pour une grandeenceinte en mesure de produitecorrectement les très basses fréquences.
Petite(Défaut) :	Réglage à utiliser pour une petiteenceinte limitée dans les très bassesfréquences.
Aucun :	Réglage à utiliser lorsqu'aucune enceinte centrale n'est connectée.

Subwoofer

Définir la présence d'un subwoofer.

Oui (Défaut) :	Réglage à utiliser lorsqu'le système comprend un subwoofer.
Non :	Réglage à sélectionner lorsqu'aucun subwoofer n'est connecté.

• Lorsque "Subwoofer" est réglé sur "Non" et que vous configurez "Avant" à "Petite", "Subwoofer" est automatiquement réglé sur "Oui".

Définir la présence et la taille des enceintes surround.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Réglage à utiliser quand les enceintes surround ne sont pas connectées.

• Si "Surround" est réglé sur "Aucun", "Surr. arrêté" et "Dolby surr." sont automatiquement réglés sur "Aucun".

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Surarrêter

Définir la présence, la taille et le nombre d'enceintes arrière surround.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Réglage à utiliser quand les enceintes arrêtè surround ne sont pas connectées.
2 enceintes (Défaut) :	Réglage à utiliser lorsqu'il y a deux enceintes arrêtè surround.
1 enceinte :	Réglage à utiliser lorsqu'il n'y a qu'une enceinte surround arrêtè. Connectez-vous à la borne L au SURROUND BACK lorsque ce paramétrage est sélectionné.

Lorsque le réglage "Mode affectation" est "Surround arrière", vous pouvez effectuer ce réglage. (p. 192)

Avant haut

Définir la présence et la taille des enceintes avant-haut.

Grande :	Réglage à utiliser pour une grandeenceinte en mesure de produitecorrectement les très basses fréquences.
Petite(Défaut) :	Réglage à utiliser pour une petiteenceinte limitée dans les très bassesfréquences.
Aucun :	Réglage à utiliser lorsque les enceinteesavant-haut ne sont pas connectées.

Lorsque le réglage "Mode affectation" est "Avant haut", vous pouvez effectuer ce réglage. (1 p. 192)

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Avant plafond

Réglez la présence et la taille des enceintes supérieures avant.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes supérieures avant ne sont pas connectées.

Lorsque le réglage "Mode affection" est "Avant plafond", vous pouvez effectuer ce réglage. (197 p. 192)

Centre plafond

Réglez la présence et la taille des enceintes supérieures centrales.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes centrales supérieures ne sont pas connectées.

Lorsque le réglage "Mode affectation" est "Centre plafond", vous pouvez effectuer ce réglage. (c p. 192)

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Dolby avant

Réglez la présence et la taille des enceintes Dolby avant.

Grande :	Réglage à utiliser pour une grandeenceinte en mesure de produitecorrectement les très basses fréquences.
Petite(Défaut) :	Réglage à utiliser pour une petiteenceinte limitée dans les très bassesfréquences.
Aucun :	Séléctionnez lorsqu'les enceintes avantDolby ne sont pas connectées.

Lorsque le réglage "Mode affection" est "Dolby avant", vous pouvez effectuer ce réglage. (T D p. 192)

Dolby surround

Réglez la présence et la taille des enceintes Dolby surround.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes d'ambiance Dolby ne sont pas connectées.

Lorsque le réglage "Mode affection" est "Dolby surround", vous pouvez effectuer ce réglage. (Cp. 192)

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Distances

Permet de régler la distance entre la position d’écoute et les enceintes. Avant d’effectuer les réglages, mesurez la distance entre la position d’écoute et les différentes enceintes.

Unité

Permet de régler l'unité de distance.

Mètres (Défaut)

Pieds

Étape

Permet de régler l'incrément minimum de réglage de la distance.

0.1 m / 0.01 m (Défaut: 0.1 m)

1ft/0.1ft

Réglez la distance

0.00 m - 18.00 m / 0.0 ft - 60.0 ft

• Les enceintes qui peuvent être sélectionnées sont différentes selon les réglages "Affectation des Amphis" et "Config. enceintes". ("Affectation des Amphis" (c p. 192), "Config. enceintes" (c p. 193))
• Réglages par défaut: Avant G / Avant D / Avant haut G / Avant haut D / Centrale / Dolby avant G / Dolby avant D / Subwoofer : 3,60 m (12,0 ft) Enceintes différentes de celles mentionnées ci-dessus : 3,00 m (10,0 ft)
• Réglez la différence de distance entre enceintes à moins de 6,00 m (20,0 ft).

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Para. enc. dolby

Réglez la distance entre l'enceinte Dolby Atmos Enabled et le plafond.

0.90 m - 3.30 m / 3.0 ft - 11.0 ft

(Defaut: 1.80m / 6.0ft )

• Cette option peut être réglée lorsque "Dolby avant" ou "Dolby surr." est réglé sur "Grande" ou "Petite" dans "Config, enceintes".

Paramètres par défaut

Les paramètres "Distances" sont rétablis sur les paramètres par défaut.

Niveau

Réglez le volume de la tonalité de test à l'identique à la position d'écoute lorsqu'il est envoyé depuis chaque enceinte.

Démarrage tonalité d'essai

Un son test est émis depuis l'enceinte sélectionnée.

Pendant l'écoute du son test, ajustez le volume de sortie sur l'enceinte sélectionnée.

-12.0 dB +12.0 dB (Défaut: 0.0 dB)

Le paramétrage "Niveau" est reflété dans tous les modes son. - Si vous souhaitez régler le niveau du canal pour chaque source d'entrée, effectuez les réglages dans "Réglage niv. Canal". (t p. 114) - Lorsque le casque est connecté à la borne PHONES de cet appareil, vous ne pouvez pas régler l'option "Niveau".

Paramètres par défaut

Les paramètres "Niveau" sont rétablis sur les paramètres par défaut.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Permet de régler en fonction de la fréquence de limite inférieure des fréquences de base qui peuvent être lues sur chaque enceinte. Voir le manuel des enceintes pour plus de renseignements concernant la fréquence croisée.

Permet de sélectionner le mode de définition de la fréquence croisée.

Tous(Défaut) :	Permet de régler la même fréquencecroisée pour toutes les enceintes.
Individuel :	Permet de sélectionner les points dcroisement pour chaque enceinte individuellement.

Sélection de la fréquence croisée

40 Hz/60 Hz/80 Hz/90 Hz/100 Hz/110 Hz/120 Hz/150 Hz/180 Hz/200 Hz/250 Hz (Défaut: 80 Hz)

• Le paramètre "Crossover" peut être réglé lorsque le réglage du paramètre "Mode subwoofer" est "LFE+Main" ou lorsque l'une des enceintes est réglée sur "Petite". (201)
• La fréquence croisée par défaut est 80Hz. Il s'agit du réglage idéal pour un fonctionnement optimal avec la plus grande gamme d'enceintes. Nous recommandons un réglage à une fréquence supérieure à la fréquence croisée lorsque de petites enceintes sont utilisées. Par exemple, effectuez le réglage sur 250Hz lorsque la plage de fréquence des enceintes est 250Hz - 20kHz.
• Le son en dessous de la fréquence de croisement est coupé de la sortie des enceintes définies dans "Petite". Cette fréquence de coupure des graves est émise par le subwoofer ou par les enceintes avant.
• Les enceintes qui peuvent être régées quand l'option "Individual" est sé
• Quand "LFE" est sélectionné, les enceintes réglées sur "Petite" pour "Config. enceintes" peuvent être réglées. Si les enceintes sont réglées sur "Grande", "Total" s'affiche et le réglage ne peut pas être effectué. (p. 193) Lorsque "LFE+Main" est sélectionné, les enceintes peuvent être réglées peu importé le réglage "Config. enceintes". (ICP p. 193)

Panneau avant

hage

Panneau arrête

Télécommande

Graves

Permet de configurer la reproduction de la gamme de signaux subwoofer et LFE.

Mode subwoofer

Permet de sélectionner les signaux de la gamme des graves qui seront reproduits par le subwoofer.

LFE(Défaut) :	Le signal de gamme des graves du canal régèle sur la taille d'enceinte “Petite” est ajusté à la sortie de signal LFE du subwoofer.
LFE+Main :	Le signal de gamme BASSE de tous les canaux est ajusté à la sortie de signal LFE du subwoofer.

LPF pour LFE

Permet de régler la gamme d’émission du signal LFE. Réglez cela lorsque vous souhaitez changer la fréquence de lecture (point de filtre passe-bas) du subwoofer.

80 Hz/90 Hz/100 Hz/110 Hz/120 Hz/150 Hz/180 Hz/200 Hz/250 Hz (Défaut: 120 Hz)

• "Mode subwoofer" peut être défini lorsque "Config. enceintes" - "Subwoofer" dans le menu est défini sur autre que "Non". (p. 194)
• Écoutez de la musique ou un film puis sélectionnez le mode produisant les graves les plus puissants.
• Si "Config. enceintes" - "Avant" et "Centrale" sont réglés sur "Grande", et que "Mode subwoofer" est réglé sur "LFE", il se peut que les subwoofers n'émettent aucun son, selon le signal d'entrée ou le mode sonore sélectionné. (125 p. 193)

Sélectionnez "LFE+Main" si vous voulez que les signaux des graves soient toujours reproduits par le subwoofer.

Panneau avant

hage

Panneau arrête

Télécommande

Enceintes avant

Permet de définir l'enceinte avant A/B à utiliser pour chaque mode audio.

L'enceinte avant A est utilisée.

(Defaut) :

B: L'enceinte avant B est utilisée.

A+B:

Les deux enceintes avant A et B sont

utilises.

• Cette option peut être sélectionnée lorsque "Mode affectation" est défini sur "Front B".

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Réseau

Pour utiliser cet appareil en le connectant à un réseau domestique, vous devez configurer les paramètres réseau.

Si vous effectuez cette opération via DHCP, définissez "DHCP" sur Marche. (Réglage par défaut.) Cet appareil pourra ainsi utiliser votre réseau domestique.

Lorsque vous affectez une adresse IP à chaque appareil manuellement, vous devez assigner une adresse IP à cet appareil à l'aide des réglages "Adresse IP" et entrer les informations sur votre réseau domestique (LAN) telles que l'adresse de passerelle et le masque de sous-réseau, etc.

Informations

Affichage des informations sur le réseau.

Nom convivial / Connexion / SSID / DHCP / Adresse IP / Adresse MAC (Ethernet) / Adresse MAC (Wi-Fi) / Puissance du signal Wi-Fi

Connexion

Choisissez s'il faut connecter le réseau domestique à un réseau local sans fil ou à un LAN cable.

Lorsque vous vous connectez au réseau avec un LAN cable, sélectionnez "Filaire (Ethernet)" après la connexion d'un cable LAN.

Lors de la connexion au réseau avec un réseau local sans fil, sélectionnez "Sans fil (Wi-Fi)" et configurez le "Config. Wi-Fi". (p. 204)

- Connecter avec

Sélectionnez la méthode de connexion au réseau domestique (LAN).

Filaire (Ethernet) :	Utilisiez un cable LAN pour se connecter à un réseau.
Sans fil (Wi-Fi)(Défaut) :	Utilisiez la fonction de réseau local sans fil (Wi-Fi) pour se connecter à un réseau.

Panneau avant

hage

Panneau arrête

Télécommande

Configuration Wi-Fi

Connectez-vous à un réseau de réseau local sans fil (Wi-Fi). Le réseau peut être connecté par les moyens suivants. Sélectionnez la méthode de connexion en fonction de votre environnement domestique.

Recherche de réseaux

possibles affichée sur l'écran du téléviseur.

1. Sé sans fil. Sélectionnez "Rescan" si le réseau est introuvable.
2. Entrez votre mot de passe et sélectionnez "OK".

Utiliser le dispositif ios

Utilisez vos périphériques iOS (iPhone/iPod/iPad) pour vous connecter au réseau. En connectant vos périphériques iOS à cet appareil en Wi-Fi, l'appareil peut être automatiquement connecté au même réseau que vos périphériques.

1. Sélectionnez "Utiliser le dispositif iOS" sur l'écran du téléviseur.
2. Vérifie que votre application iOS est connectée au routeur du réseau local sans fil (Wi-Fi) et sélectionne "Marantz SR5014" depuis "CONFIGURER UN HAUT-PARLEUR AIRPLAY..." en bas de l'écran de configuration Wi-Fi de votre application iOS.
3. Tapez "Suivant" sur l'écran du périphérique iOS.

• La version du micrologiciel du périphérique iOS doit prendre en charge iOS 7 ou une version ultérieure.

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Routeur WPS

Utilisez un routeur compatible WPS pour vous connecter en appuyant sur le bouton.

1. Sélectionnez "Bouton poussoir" sur l'écran du téléviseur.
2. Commutez vers le mode WPS en appuyant sur la touche WPS du routeur auquel vous souhaitez vous connecter.
3. La durée pour appuyer sur la touche varie en fonction du routeur.
4. Sélectionnez "Connector" sur l'écran du téléviseur dans les 2 minutes.

Manuel

Saisissez le nom (SSID) et le mot de passe du réseau auquel vous souhaitez vous connecter.

1. Réglez les éléments suivants.

SSID : Entrez le nom du réseau sans fil (SSID).

Securité :

Sélectionnez la méthode de cryptage selon le paramètre de cryptage du point d'accès que vous utilisez.

Mot de passe : Entrez le mot de passe.

1. Sélectionnez "Connector" à la fin du paramétrage.

Panneau avant

hage

Panneau arrête

Télécommande

Conseils annexes

• Le paramétrage du réseau local sans fil (Wi-Fi) de cet appareil peut également être configuré à partir d'un ordinateur ou d'une tablette qui prend en charge la connexion au réseau local sans fil.
• Maintenez enfoncées les touches ZONE2 SOURCE et TUNER PRESET CH + de l'appareil principal pendant au moins 3 secondes, lorsque l'alimentation est sous tension.
• Connectez le réseau local sans fil du PC ou de la tablette utilisé pour le "Marantz SR5014" lorsque le message "Connectez-vous dispositif Wi-Fi au réseau Wi-Fi appelé "Marantz SR5014"", apparait à l'écran.
• Démarrer le navigateur et saisissez "192.168.1.16/Settings" dans l'URL.
• Utilisez le navigateur pour saisir le paramétrage, sélectionnez "Connector" puis quittez le paramétrage.
• La clé par défaut de cet appareil est réglée sur "1". Définissez la clé par défaut du routeur sur "1" pour utilisation.

Configurez l'adresse IP.

• Si vous utilisez un routeur haut débit (fonction DHCP), les informations requises pour la connexion réseau telles que l'adresse IP seront automatiquement configurées puisque la fonction DHCP est réglée sur "Marche" dans les paramètres par défaut de l'appareil.
• Paramétrez les informations de Adresse IP, Masque, sous-rés., Passerelle défaut et du serveur DNS seulement lors de l'attribution d'une adresse IP fixe ou en se connectant à un réseau sans la fonction DHCP.

Contents

Connexions Lecture

Conseil

Annexe

DHCP

Permet de sélectionner la manière de se connecter au réseau.

Marché (Défaut):	Permet de configurer les réglages réseau automatiquement à partir de votre routeur.
Arrêt:	Permet de configurer les réglages réseau manuellement.

Adresse IP

Régler l'adresse IP dans les limites indiquées ci-dessous.

• La fonction Network Audio ne peut pas être utilisée si d'autres adresses IP sont réglées.

CLASS A: 10.0.0.1-10.255.255.254

Lorsque vous connectez directement un modem xDSL ou un adaptateur terminal à cet appareil, entrez le masque de sous-réseau indiqué dans la documentation donnée par votre fournisseur. Entrer en général "255.255.255.0".

Passerelle par défaut

Lorsque vous êtes connecté à une passerelle (routeur), entrez son adresse IP.

Entrez l'adresse du DNS indiquée dans la documentation donnée par votre fournisseur.

• Si vous ne pouvez pas vous connecter à internet, vérifiez à nouveau les connexions et la configuration. (K-P. 65)
• Si vous ne savez pas vérifier une connexion internet, contactez votre ISP (Internet Service Provider) ou le fournisseur de votre ordinateur.

Contents

Connexions Lecture

Conseils Annexe

Commande réseau

Active la communication réseau en mode veille.

Arrêt en veille (Défaut):	Arrêt des fonctions réseau en veille.
Toujours actif:	Le réseau est activé en mode veille. L'unité principale peut être contrôle avec un contrôleur compatible réseau.

• En utilisant la fonction de contrôle Internet, Marantz 2016 AVR Remote App ou HEOS App, réglez le paramétrage "Commande réseau" sur "Toujours actif".

Remarque

• Si "Commande réseau" est réglé sur "Toujours actif", l'appareil consomme plus d'énergie en mode veille.

Nom convivial

Le nom convivial est le nom par lequel cet appareil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.

Sélectionnez un nom convivial à partir de la liste.

Quand vous sélectionnez "Autre", vous pouvez modifier le nom convivial selon vos préférences.

Home Theater / Living Room / Family Room / Guest Room / Kitchen / Dining Room / Master Bedroom / Bedroom / Den / Office / Autre

• Vous pouvez entrer jusqu'à 30 caractères.
• Lors de la première utilisation, le nom convivial par défaut est "Marantz SR5014".

Paramètres par défaut

Permet de restaurer à sa valeur par défaut le nom convivial, qui a été modifié.

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Diagnostic

Permet de vérifier la connexion réseau.

Connexion physique

Permet de vérifier la connexion physique du port LAN.

Erreur :

Le câble LAN n'est pas connecté.

Vérifiez la connexion.

Lorsque connecté via un réseau local sans fil, "Connexion Sans fil (Wi-Fi)" s'affiche.

Aspirateur

Permet de vérifier la connexion entre l'appareil et le routeur.

Échec de la communication avec le routeur. Vérifiez les paramètres du routeur.

Accès internet

Permet de vérifier si cet appareil a accès à Internet (WAN).

Erreur:

Échec de la connexion à Internet. Vérifiez

l'environnement de connexion Internet ou

les paramètres du routeur.

AirPlay

Réglages pour Apple AirPlay.

Marche

(Defaut) :

Arrêt : Désactive Apple AirPlay.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture

Conseils Annexe

Compte HEOS

Effectuez les réglages Compte HEOS.

Un Compte HEOS est nécessaire pour utiliser Favoris HEOS.

Le menu affiché diffère selon l'état du Compte HEOS.

Vous ne vous êtes pas connecté

J'ai un compte HEOS

Si vous avez déjà créé un Compte HEOS, entrez votre identifiant et votre mot de passe pour vous connecter.

Créer un compte

Si vous n'avez pas de Compte HEOS, créez un nouveau Compte HEOS.

Mot de passe oublié

En cas d'oubli du mot de passe, un courriel expliquant comment le réinitialiser vous sera envoyé.

Vous êtes déjà connecté

Identifiez-vous

Le Compte HEOS en cours s'affiche.

Changer l'emplacement

Modifier les paramètres régionaux pour le Compte HEOS en cours.

Changer le mot de passe

Modifier le mot de passe pour le Compte HEOS en cours.

Supprimer le compte

Supprimer le Compte HEOS en cours.

Déconnexion

Se déconnecter du Compte HEOS en cours.

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Général

Effectuer d'autres réglages.

Permet de régler la langue d'affichage du menu sur l'écran du téléviseur.

English/Deutsch/Français/Italiano/Español/Nederlands/Svenska/Pycschni/Polski(Par défaut: English)

• "Langue" peut aussi être régé avec la procédure suivante. Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux réglages.
• Appuyez longuement sur le bouton de l'unité principale ZONE2 SOURCE et STATUS en même temps pendant au moins 3 secondes. "Video Format " s'affiche sur l'écran.
• Appuyez deux fois sur DIMMER sur l'appareil principal. "GUI Language ENGLISH" s'affiche sur l'écran.
• Utilisez TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal et définissez la langue.
• Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

Configurez le paramétrage du Mode ECO et du mode veille automatique.

Mode ECO

Ce mode peut réduire la consommation d'énergie et la production de chaleur de cet appareil lorsqu'il est sous tension.

Ceci est obtenu en réduisant la ligne d'alimentation de l'amplificateur de puissance, et par conséquent la puissance maximale de sortie.

Marche :

Les économies d'énergie sont toujours activées, quel que soit le volume ou le signal d'entrée.

Ceci vous offre le meilleur équilibre entre les économies d'énergie et la puissance de sortie maximale :

Aux faibles niveaux de volume, les économies d'énergie sont activées. Si vous augmentez le volume sonore, les économies d'énergie sont automatiquement désactivées, ce qui vous permet de bénéficier d'une puissance de sortie maximale sans distorsion.

Si le volume est réglé à un niveau élevé mais qu'aucun signal d'entrée n'est détecté pendant plus de 2 minutes, cet appareil activera des économies d'énergie. Lorsqu'un signal d'entrée est détecté à nouveau ou que la source d'entrée est modifiée, cet appareil désactivera automatiquement à nouveau les économies d'énergie aux niveaux de volume élevés.

Arrêt :

Aucune économie d'énergie.

Lorsque l'appareil bascule entre les différents états d'économie d'énergie en "Mode ECO: Automatique", vous pourriez entendre un cliquetis provenant de l'intérieur de cet appareil, c'est normal. - Si le contenu est mis en pause pendant plus de 2 minutes et que la lecture reprend depuis la même source aux niveaux existants de volume élevés, il peut y avoir un court délai avant que la puissance maximale ne soit rétablie. - "Mode ECO" peut également être modifié en appuyant sur ECO / sur la télécommande.

Contenus Connexions Lecture

Conseils Annexes

Marche (par défaut)

Réglez le mode sur le mode ECO lorsque l'appareil est sous tension.

Dernière(Défaut) :	Le Mode ECO sera réglé sur les réglagesprécedent avant la mise hors tension de l'alimentation.
Marche :	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans "Marche".
Automatique :	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans "Automatique".
Arrêt :	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans "Arrêt".

Affichage à l'écran

Affichez la consommation électrique de cet appareil à l'aide d'un compteur sur l'écran du téléviseur.

Toujours actif :	Affichez toujours le compteur sur l'écran du téléviseur.
Automatique(Défaut) :	Affichez le compteur lors du changement de mode ou de volume.
Arrêt : Ne pas afficher le compteur.

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexes

Veille auto

Paramètres de manière à ce que l'alimentation de l'appareil commute automatiquement en mode veille.

Permet de régler la durée avant le basculement en mode veille auto lorsqu'aucun signal audio ou vidéo n'est émis de cet appareil. Avant que l'appareil n'entre en mode veille, "Veille auto" s'affiche sur l'écran de l'appareil, ainsi que sur l'écran du menu.

60 min :	L'appareilonne en mode veille au bout de 60 minutes.
30 min :	L'appareilonne en mode veille au bout de 30 minutes.
15 min (Défaut) :	L'appareilonne en mode veille au bout de 15 minutes.
Arrêt :	L'appareil neppe pas automatiquement au mode veille.

Lorsqu'il n'y a aucune opération pendant une certaine période de temps définie ici, l'appareil se met automatiquement hors tension même s'il y a une entrée audio ou vidéo.

8 heures :	Met la ZONE2 en état de veille au bout d'environ 8 heures.
4 heures :	Met la ZONE2 en état de veille au bout d'environ 4 heures.
2 heures :	Met la ZONE2 en état de veille au bout d'environ 2 heures.
Arrêt(Défaut) :	Ne met pas automatiquement la ZONE2 en état de veille.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Configuration de ZONE2

Permet de régler les paramètres de lecture audio avec un système ZONE2.

• Les valeurs réglées pour "Limite volume" et "Vol. allumage" s'affichent en fonction du réglage spécifique pour le volume "Échelle". (p. 159)
• Cette option peut être sélectionnée lorsque "Mode affectation" est défini sur "ZONE2". (p. 193)

Niveau canal gauche

Ajuster le niveau du canal gauche.

-12 dB - +12 dB (Default: 0 dB)

Niveau canal droit

Ajuster le niveau du canal droit.

Réglez le niveau de sortie du volume.

Variable

(Defaut) :

Le volume peut être réglé.

1-98

(-79dB - 18dB)

Le volume est fixé au niveau souhaité.

Impossible de régler le volume avec la

telecommande.

• La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5 dB - 18.0 dB". (p. 159)

Limite volume

Réglages de volume maximum.

60(-20dB)/70(-10dB)/80(0dB)

(Défaut:70(-10dB))

Arrêt : Ne pas utiliser de volume maximum.

• Cette option peut être sélectionnée lorsque "Niveau volume" est défini sur "Variable". (© p. 215) La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5 dB - 18.0 dB". (p. 159)

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexes

Vol. allumage

Définir le volume à la mise en marche de l'appareil.

Dernière(Défaut) :	Utiliser les réglages mémorisés à partirde la dernière session.
Sourdine :	Toujours passer en sourdine audémarrage de l'appareil.
1 - 98(-79 dB - 18 dB) :	Le volume est régé au niveau défini.

• Cette option peut être sélectionnée lorsque "Niveau volume" est défini sur "Variable". (p. 215) La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5 dB - 18.0 dB". (p. 159)

Niveau sourdine

Régler le niveau d'atténuation pendant la mise en sourdine.

Complet (Défaut) :

Le son est complètement coupé.

-40 dB: Le son est abaissé de 40 dB. -20 dB: Le son est abaissé de 20 dB.

Renommer zone

Changez le titre d'affichage de chaque zone selon votre choix.

Paramètres par défaut :

Le réglage par défaut est restauré pour opérer le nom de zone.

• Vous pouvez entrer jusqu'à 10 caractères.

Noms sélectifs choix

Changez le nom de sélection intelligente qui s'affiche sur l'écran du téléviseur pour celui que vous préférez.

Sélect. choix 1 / Sélect. choix 2 / Sélect. choix 3 / Sélect. choix 4

Paramètres par défaut :

Le réglage par défaut est restauré pour opérer le nom de sélection intelligente.

• Vous pouvez entrer jusqu'à 16 caractères.

Panneau avant

nage

Panneau arrête

Télécommande

Sélectionnez les conditions d'activation du déclenchement.

Pour des détails sur la manière de connecter la prise DC OUT, voir "Prise DC OUT" (p. 68).

Lors du réglage de la zone (MAIN ZONE / ZONE2)

L'activation de la Sortie Trigger se fait par l'intermédiaire d'un lien à l'alimentation de la zone régée sur "Marche".

Lors du réglage de la source d'entrée

Activez le déclenchement si la source d'entrée régée sur "Marche" est sélectionnée.

Lors du réglage pour le moniteur HDMI

Activez le trigger si le moniteur HDMI réglé sur "Marche" est sélectionné.

Marche :

Activez le Trigger dans ce mode.

N'activez pas le Trigger dans ce mode.

Afficheur façade

Permet de régler les paramètres relatifs à l'afficheur.

Attenuateur

Régler la luminosité d'affichage de cet appareil.

Clair

(Defaut) :

Luminosité d'affichage normale.

Atténuer: Luminosité d'affichage réduite.

Sombre: Luminosité très faible.

Arrêt : Déactiver l'affichage.

• Vous pouvez également ajuster l'affichage en tournant la molette DIMMER sur l'appareil principal.

Panneau avant

hage

Panneau arrête

Télécommande

Micrologiciel

Permet de vérifier les dernières informations micrologicielles relatives aux mises à jour et mises à niveau, de mettre à jour le micrologiciel et de régler l'affichage des messages de notification pour les mises à niveau.

Vérifier mise à jour

Vérifier pour les mises à jour du micrologiciel.

Le micrologiciel peut être mis à jour si la mise à jour du micrologiciel a été publiée.

Màj Maintain :

Effectuez le processus de mise à jour.Lorsque la mise à jour démarre, l'écran de menu se ferme. Pendant la mise à jour, la progression s'affiche sur l'écran.

Mettre à jour plus tard.

• Cet appareil relance automatiquement la mise à jour si la mise à jour échoue. S'il n'est pas possible d'effectuer encore une mise à jour, le message "Update Error" apparaît sur l'affichage, suivi de l'un des messages suivants. Consultez "Dépistage des pannes" - "Messages d'erreur de mise à jour/mise à niveau" pour de l'information sur les messages d'erreur de mise à jour. (p. 247) Vérifiez les conditions en fonction du message et réessayez d'effectuer la mise à jour.
• Ce menu ne peut pas être sélectionné lorsque "Autorise mise à jour" est réglé sur "Arrêt".

Mise à jour auto.

Active les Mises à jour Automatiques pour que les futures mises à jour soient téléchargées et installées automatiquement lors de la mise en veille de l'appareil.

Mise à jour auto.

Cet appareil fera automatiquement la mise à jour la plus récente en micrologiciel lors de sa mise en veille.

Marche : Active les Mises à Jour Automatiques.

Arrêt(Défaut) :

Désactive les Mises à JourAutomatiques.

Fuseau horaire

Changer le fuseau horaire.

Définir le fuseau horaire qui correspond à votre zone géographique.

• Ce menu ne peut pas être sélectionné lorsque "Autorise mise à jour" est réglé sur "Arrêt".

Panneau avant

hage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexes

Autorise mise à jour

Activer ou désactiver les mises à jour et mises à niveau pour cet appareil.

Marché (Défaut) :	Permet à cet apparéil de receivevoir des mises à jour et mises à niveau.
Arrêt :	Empêche cet apparéil de receivevoir des mises à jour et mises à niveau.

• Ce paramètre cause des incompatibilités entre l'appareil et HEOS App.

Notice de mise à niveau

Lorsque la mise à niveau la plus récente est disponible, un message de notification s'affiche sur l'écran du téléviseur à la mise sous tension. Le message d'information s'affiche pendant environ 40 secondes lorsque l'appareil est mis sous tension.

Marché (Défaut) :	Affiche le message de mise à niveau.
Arrêt :	N'affiche pas le message de mise à niveau.

• Ce menu ne peut pas être sélectionné lorsque "Autorise mise à jour" est réglé sur "Arrêt".

Panneau avant

hage

Panneau arrête

Télécommande

Ajoutez nouvelle option

Permet d'afficher les nouvelles fonctions qui peuvent être téléchargées sur cet appareil et d'effectuer la mise à niveau.

Ver. mise à jour :	Permet d'afficher les éléments àmettre à niveau.
Statut mise à niv. :	Permet d'afficher une liste des fonctions supplémentaires disponibles grâce à la mise à niveau.
Mise à niveau :	Lancer le processus demettre à niveau.Lorsque la mise à niveau démarre,l'écran de menu se ferme. Pendant lamise à niveau,la durée éçoulée s'affiche.

• Les informations concernant les fonctions "Mise à jour" et "Ajoutez nouvelle option" seront publiées sur le site Internet Marantz chaque fois que des plans les concernant seront arrêtés. Voir le site Web de Marantz pour plus de détails concernant les mises à niveau.
• Quand la procédure est terminée, "Enregistré" s'affiche dans ce menu et les mises à niveau peuvent être exécutées. Si la procédure n'a pas été effectuée, "...." s'affiche.

Le code ID indiqué sur cet écran est nécessaire pour effectuer cette procédure.

Le code ID peut également être affiché en appuyant sur les touches STATUS et SOUND MODE de l'appareil principal et en les maintenant enfoncées pendant au moins 3 secondes.

• Si la mise à niveau a échoué, le message "Upgrade Error" apparait sur l'affichage. Consultez "Dépistage des pannes" - "Messages d'erreur de mise à jour/mise à niveau" pour de l'information sur les messages d'erreur de mise à niveau. (19 p. 247) Vérifiez les réglages et l'environnement réseau puis effectuez à nouveau la mise à niveau.
• Ce menu ne peut pas être sélectionné lorsque "Autorise mise à jour" est réglé sur "Arrêt".

Remarques concernant l'utilisation de "mettre à jour" et "ajoutez nouvelle option

Pour utiliser ces fonctions, votre système doit avoir les spécifications et les réglages nécessaires à une connexion Internet. (1 p. 65) - Ne coupez pas l'alimentation tant que l'actualisation ou mise à niveau n'est pas terminée. - Environ 1 heure est nécessaire pour que la procédure de mise à jour/mise à niveau soit terminée. - Lorsque l'actualisation/mise à niveau démarre, les opérations normales de cet appareil ne peuvent plus être effectuées jusqu'à la fin de l'actualisation/mise à niveau. Dans certains cas, l'opération peut réinitialiser les données sauvegardées notamment pour les paramètres de cet appareil. - En cas d'échec de la mise à jour ou de la mise à niveau, appuyez sur la touche Ⓞ de l'appareil et maintenez-la enfoncée pendant plus de 5 secondes, ou bien débranchez le cordon d'alimentation et rebranchez-le. Après environ 1 minute, "Please wait" apparait à l'écran et la mise à jour redémarre. Si l'erreur se répète, vérifie l'environnement du réseau.

Informations

Affichage d'informations sur les réglages de cet appareil, les signaux d'entrée etc.

Audio

Affiche les informations audio pour MAIN ZONE.

Mode son : Le mode audio actif s'affiche.
Signal d'entrée : Le type de signal d'entrée s'affiche.
Format :	Le nombre de canaux de signal d'entrée (présence de canaux avant, surround, LFE) s'affiche.
Fréq. échantillonage. :	La fréquence d'échantillonnage du signal d'entrée s'affiche.
Décalage :	La valeur de correction de la normalisation des dialogues s'affiche.
Drapeau :	Il s'affiche en entrant les signaux avec canal surround arrêtre. "MATRIX" s'affiche avec les signaux d'entrée DTS-ES Matrix, "DISCRETE" avec les signaux DTS-ES Discrete.

Vidéo

Affiche les signaux d'entrée/sortie HDMI et les informations du moniteur HDMI pour MAIN ZONE.

InfosignalHDMI

Résolutions / HDR / Espaces couleurs / Profondeur pixel

Moniteur HDMI 1 / Moniteur HDMI 2

Interface / HDR / Résolution support.

Permet d'afficher des infos sur les réglages actuels.

MAIN ZONE :	Cet élément présente des infos sur les réglages de la MAIN ZONE. L'information affichée est différente en fonction de la source d'entrée.
ZONE2 :	Cet élément présente des informations sur les réglages de la ZONE2.

Micrologiciel

Version : Affiche les informations relatives au micrologiciel actuel.

DTS Version : Affiche la version DTS en cours.

Panneau avant

hage

Panneau arrête

Télécommande

Notification

Affiche et règle les notifications.

De même, permet d'afficher ou non la notification lorsque l'alimentation est sous tension.

Alertes de notification

Marche (Défaut) :	Des messages de notification sont affichés.
Arrêt :	Les messages de notification ne sont pas affichés.

• Appuyez sur INFO sur la télécommande pour afficher le nom de la source actuelle, le volume, le nom du mode audio et d'autres informations dans la partie inférieure de l'écran.

Données d'utilisation

Pour nous aider à améliorer nos produits et le service client, Marantz collecte des informations de manière anonyme sur la manière dont vous utilisez votre appareil (telles que les sources d'entrée, les modes audio et les réglages des enceintes fréquemment utilisés).

Marantz ne transmettra jamais les informations collectées à des tiers.

Oui :	Ils fournissent des informations sur l'état du fonctionnement de cet apparéil.
Non :	Ne fournit pas d'informations sur l'état de fonctionnement de cet apparéil.

Sauvegarde & charger

Enregistrez et restaurez le paramétrage du périphérique à l'aide d'un dispositif de mémoire USB.

• Utilisez un dispositif de mémoire USB qui dispose d'au moins 128 Mo d'espace libre et qui est formaté en FAT32. Il est possible que les données ne se register/se chargent correctement dans certains dispositifs de mémoire USB.
• L'Enregistrement/le Chargement des données peut prendre jusqu'à 10 minutes. Ne coupez pas l'alimentation jusqu'à ce que le processus soit terminé.

Sauvegarder configuration

Le paramétrage de l'appareil actuel est enregistré sur le dispositif mémoire USB.

Lorsque le paramétrage est enregistré correctement, "Saved" apparait sur l'écran et le fichier "config. avr" est créé sur le dispositif mémoire USB.

• Ne modifie pas le nom du fichier créé. Cela empêchera ainsi le fichier d'être reconnu comme un fichier de paramétrage lors de la restauration.

Le paramétrage enregistré sur le dispositif mémoire USB est restauré. Lorsque le paramétrage est correctement restauré, "Loaded" s'affiche sur l'écran et l'unité redémarre automatiquement.

Verrou de configuration

Protection des réglages contre toute modification involontaire.

Verrouillez

Marche : Activer la protection.

Arret

(Defaut) :

Désactiver la protection.

Lorsque vous annulez le réglage, mettez "Verrouillez" sur "Arrêt".

Remarque

Lorsque "Verrouillez" est réglé sur "Marche", élément de réglage ne s'affiche à l'exception de "Verrou de config."

Réinitialiser

Restaure le réglage aux valeurs d'usine par défaut.

Vous pouvez appliquer l'initialisation à l'ensemble des réglages de

l'appareil ou aux réglages du réseau uniquement.

Tous les réglages

Tous les réglages sont réinitialisés aux valeurs d'usine par défaut.

Paramètres réseau

Les réglages du réseau sont réinitialisés aux valeurs d'usine par défaut.

• Avant de rétablir le paramétrage par défaut, utilisez la fonction "Sauveg. & charger" dans le menu pour enregistrer et restaurer les détails des divers paramétrages configurés de l'appareil. (12 p. 223)
• L'opération de "Réinitialiser" peut être également effectuée par le biais de la touche sur l'appareil principal. Pour plus de détails sur la réinitialisation de tous les réglages aux valeurs d'usine par défaut, voir "Réinitialisation des réglages d'usine" (c2 p. 248), et pour plus de détails sur la réinitialisation des réglages du réseau aux valeurs d'usine par défaut, voir "Réinitialisation des réglages du réseau" (c2 p. 249).

Remarque

• Ne débranchez pas l'alimentation, ni ne mettez l'appareil hors tension au cours de l'initialisation des réglages du réseau.

Contenus Connexions Lecture

Conseils Annexe

Limiter la zone d'opération avec la télécommande

Les opérations de ZONE2 peuvent être désactivées avec la télécommande.

Maintenance enforcé ZONE2 et SETUP.

Les touches MAIN et ZONE2 clignotent.

Annulation du paramétrage. Maintenez enfoncées ZONE2 et SETUP tout en configurant le paramétrage.

Les touches MAIN et ZONE2 clignotent et le paramétrage est annulé.

Panneau avant

hage

Panneau arrière

Télécommande

Conseils

Je souhaite que le volume ne soit pas trop fort par erreur 227

Je souhaite maintenir le volume au même niveau lorsque je mets l'appareil sous tension 227.

Je souhaite avoir le subwoofer toujours en sortie audio 227

Je souhaite une meilleure clarté des voix dans les films 227

Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible 227

Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films 227

Je souhaite régler l'environnement d'écoute optimisé après la modification de la configuration/position des enceintes ou la modification d'une enceinte pour une nouvelle 228

Je souhaite associer une vidéo à la musique actuelle 228

Je souhaite ignorer les sources d'entrée inutilisées 228

Je souhaite profiter de la même musique dans toutes les zones de la maison, soit, etc. 228

Je souhaite minimiser le délamination des signaux vidéo lorsque je joue à un jeu sur ma console de jeux 228

Je souhaite utiliser cet appareil à l'aide de la télécommande du téléviseur 228

Dépistage des pannes

L'alimentation ne se met pas sous/hors tension 230V

Les opérations ne peuvent pas être effectuées via la télécommande 231

L'affichage sur cet appareil n'affiche rien 231

Aucun son n'est émis 232

L'audio souhaité n'est pas émis 233

Le son est interrompu ou on entend des bruits 236

Aucune vidéo ne s'affiche sur le téléviseur 237

L'écran du menu ne s'affiche pas sur le téléviseur 239

La couleur de l'écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale 239

Impossible de tirer AirPlay 240

Impossible de lire les dispositifs mémoire USB 241

Impossible de dire le Bluetooth 242

Impossible de dire la radio Internet 243

Impossible de lire les fichiers musiques sur le PC ou le NAS 244

Plusieurs services en ligne ne peuvent pas être lus 245

La fonction HDMI Contrôle ne fonctionne pas 245

Impossible de se connecter à un réseau local sans fil 246

Messages d'erreur de mise à jour/mise à niveau 247

Contents

Connexions Lecture Réglages

Annexe

Conseils

Je souhaite que le volume ne soit pas trop fort par erreur

• Réglez la limite supérieure du volume pour "Limite volume" préalablement dans le menu. Ceci empêche des enfants ou d'autres personnes de trop augmenter le volume par erreur. Vous pouvez définir ceci pour chaque zone. ("Volume" (159), "Limite volume" (215))

Je souhaite maintenir le volume au même niveau lorsqu je mets l'appareil sous tension

• Par défaut, le réglage de volume lorsque l'alimentation a été préalablement réglée sur veille sur cet appareil est appliqué à la prochaine mise sous tension sans aucune modification. Pour utiliser un niveau de volume fixe, réglez le niveau du volume à la mise sous tension pour "Vol. allumage" dans le menu. Vous pouvez définir ceci pour chaque zone. ("Volume" (p. 159), "Vol. allumage" (p. 216))

Je souhaite avoir le subwoofer toujours en sortie audio

• En fonction des signaux d'entrée et du mode audio, le subwoofer peut ne pas transmettre d'audio. Lorsque "Mode subwoofer" dans le menu est réglé sur "LFE+Main", vous pouvez faire en sorte que le subwoofer transmette toujours de l'audio. (p. 201)

Je souhaite une meilleure clarté des voix dans les films

Utilisez "Réglage niv Dialogue" dans le menu pour ajuster le niveau ("Réglage niv Central"). (153)

Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible

• Réglez "Dynamic EQ" dans le menu sur "Marche". Ce réglage corrige les caractéristiques de fréquence pour vous permettre de profiter d'un audio cristallin sans perte de basses même pendant la lecture à un faible niveau de volume. (p. 161)

Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films

• Paramétrez l'option "Dynamic Volume" du menu. Les modifications du niveau du volume (entre les scènes calmes et les scènes bruyantes) dans les contenus lus sur le téléviseur ou dans les films sont automatiquement ajustées au niveau souhaité. (p. 162)

Panneau avant

hage

Panneau arrête

Télécommande

Annexe

Je souhaite régler l'environnement d'écoute optimisé après la modification de la configuration/position des enceintes ou la modification d'une enceinte pour une nouvelle

Effectuez "Conf. Audyssey". Ceci optimise automatiquement les réglages des enceintes pour le nouvel environnement d'écoute. (p. 182) Je souhaite associer une vidéo à la musique actuelle - Réglez "Sélect. Vidéo" dans le menu d'options sur "Marche". Vous pouvez associer la musique en cours à votre source vidéo souhaitée provenant d'un boîtier décodeur ou un DVD, etc. tout en écoutant de la musique depuis le tuner, un CD, une cellule phono, HEOS, USB ou Bluetooth. (1 p. 116)

Je souhaite ignorer les sources d'entrée inutilisées

• Réglez les sources d’entrée sur "Masquer les sources" dans le menu. Ceci vous permet d’ignorer les sources d’entrée inutilisées lorsque vous faites pivoter la molette INPUT SELECTOR de cet appareil. (p. 181)

Je souhaite profiter de la même musique dans toutes les zones de la maison, soirée, etc.

• Réglez "Toutes zones stéreo" dans le menu d'options sur "Démarrer". Vous pouvez dire dans une autre pièce (ZONE2) la musique qui est lue au même moment dans MAIN ZONE. (p. 118)

Je souhaite minimiser le retard des signaux vidéo lorsque je joue à un jeu sur ma console de produits

Lorsque la vidéo est retardée par rapport aux fonctionnements des touches avec le contrôleur sur la console de jeux, régalez "Mode vidéo" dans le menu sur Jeu. (p. 172)

Je souhaite utiliser cet appareil à l'aide de la télécommande du téléviseur

• Sélectionnez "AV Receiver" dans un menu du téléviseur tel que "Entrée" * ou "Utiliser un appareil HDMI raccordé"*. Le Menu intelligent de cet appareil s'affiche sur le téléviseur. Vous pouvez utiliser ce Menu intelligent à l'aide de la télécommande de votre téléviseur. * La méthode de sélection diffère en fonction du téléviseur. Consultez le manuel de l'utilisateur de votre téléviseur pour plus de détails.

Dépistage des pannes

Si un problème se produit, vérifie d'abord les points suivants:

1. Les connexions sont-elles correctes?
2. L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur ?
3. Les autres composants fonctionnent-ils correctement?

• Si les étapes 1 à 3 ci-dessus n'améliorent pas le problème, redémarrer l'appareil peut améliorer le problème.

Continuez d'appuyer sur la touche sur l'appareil jusqu'à ce que "Restart" s'affiche à l'écran, ou retirez et rebranchez le cordon d'alimentation de l'appareil.

Si cet appareil ne fonctionne pas correctement, vérifie les symptômes dans cette section.

Si les symptômes ne correspondent pas à l'un de ceux décrits ici, veuillez consulter un revendeur, car cela pourrait être un défaut dans cet appareil. Dans ce cas, débranchez immédiatement l'alimentation et contactez le magasin où vous avez acheté cet appareil.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

L'appareil ne s'allume pas.

• Vérifiez que la fiche d'alimentation est correctement introduite dans la prise murale. (p. 69)

L'appareil se met automatiquement hors tension.

• La minuterie sommeil est réglée. Mettez l'appareil sous tension. (p. 134) "Veille auto" est réglée. "Veille auto" est déclenchée lorsqu'aucune opération n'est effectuée pendant un certain temps. Pour désactiver "Veille auto", définissez l'option "Veille auto" du menu sur "Arrêt". (p. 214)

L'alimentation se met hors tension et l'indicateur d'alimentation clignote en rouge toutes les 2 secondes environ.

• En raison de la hausse de température dans cet appareil, le circuit de protection fonctionne. Mettez l'appareil hors tension, patientez une heure environ jusqu'à ce qu'il ait suffisamment refroidi. Puis, mettez l'appareil à nouveau sous tension. (p. 275)
• Veuillez réinstaller cet appareil dans un endroit bien ventilé.

• Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parce que les fils conducteurs du câble des enceintes ont été en contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entré en contact avec le panneau arrière de cet appareil. Après avoir débranché le cordon d'alimentation, réparez en retordant fermement le fil conducteur ou en remettant la borne en ordre, puis rebranchez le fil. (1 p. 36)
• Baissez le volume et mettez l'appareil à nouveau sous tension. (p. 71) Le circuit de l'amplificateur de cet appareil est déficient. Débranchez le cordon d'alimentation et contactez notre centre de service client.

L'alimentation ne s'esteient pas même lorsque vous appuyez sur le bouton d'alimentation et que l'affichage indique "ZONE2 on

L'alimentation de la ZONE2 est mise sur ON. Pour permettre hors tension l'alimentation de cet appareil (veille), appuyez sur ZONE2 ON/OFF sur l'appareil, ou appuyez sur la touche POWER après avoir appuyé sur la touche ZONE2 de la télécommande pour mettre hors tension l'alimentation de la ZONE2.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Les opérations ne peuvent pas être effectuées via la télécommande

Les opérations ne peuvent pas être effectuées via la télécommande.

Les piles sont usées. Remplacez-les par des piles neuves. (p.9) Faites fonctionner la télécommande à une distance d'environ 7 m de cet appareil et à un angle de (p.9) - Retirez tout obstacle se trouvant entre cet appareil et la télécommande. - Insérez les piles en respectant la polarité indiquée par les repères ⊕ et Θ. (p. 9) Le capteur de télécommande de l'appareil est exposé à une force lumineuse (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l'appareil afin que le capteur de télécommande ne soit plus exposé à une force lumineuse. - La zone cible de fonctionnement ne correspond pas au réglage de la zone spécifique sur la télécommande. Appuyez sur la touche MAIN ou ZONE2 pour sélectionner la zone de fonctionnement de la télécommande. (19 p. 152) Lorsque you utilisez un dispositif video 3D, la télécommande de cet appareil peut ne pas fonctionner en raison des communications infrarouges entre les appareils (telles que des lunettes et un téléviseur pour l'affichage 3D). Dans ce cas, ajustez la direction des appareils avec la fonction de communications 3D et leur distance pour vous assurer qu'ils n'affectent pas le fonctionnement de la télécommande de cet appareil.

L'écran est étant.

Paramétrez l'option "Attenuateur" du menu sur tout autre choix que "Arrêt". (p. 217) Lorsque le mode audio est réglé sur "Pure Direct", l'affichage est hors tension. (p. 121)

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Aucun son n'est transmis aux enceintes.

• Vérifiez les connexions de tous les appareils. (Top. 36)
• Insérez complètement les câbles de connexion.
• Vérifiez que les bornes d'entrée et les bornes de sortie ne sont pas inversément reliées.
• Vérifiez l'état des câbles.
• Vérifiez que les câbles d'enceintes sont correctement connectés. Vérifiez que les fils conducteurs des câbles entrent en contact avec la partie métallique des bornes des enceintes. (p. 36)
• Serrez fermement les bornes d'enceintes. Vérifiez les bornes des enceintes pour un éventuel relâchement. (p. 36)
• Vérifiez qu'une source d'entrée correcte est sélectionnée. (p. 71)
• Ajustez le volume. (p. 72) Annulez le mode de sourdine. (p. 72)
• Vérifiez le réglage de la borne d'entrée audio numérique. (p. 178)
• Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, la sortie audio numérique est régée pour être désactivée par défaut. Lorsqu'un casque audio est branché dans la prise PHONES sur l'appareil principal, le son n'est pas émis par la borne d'enceintes et le connecteur PRE OUT.

Aucun son n'est transmis lors de l'utilisation de la connexion dvi-d.

Lorsque cet appareil est connecté à un dispositif equipped'une borne DVI-D, aucun son n'est transmis. Effectuez une connexion audio séparée.

Panneau avant

hage

Panneau arrête

Télécommande

Le volume n'augmente pas.

Le volume maximal défini est trop faible. Réglez le volume maximal à l'aide de l'option "Limite" du menu. (p. 159) Effectuez le traitement de la correction du volume approprié en fonction des réglages et du format de l'audio d'entrée, pour que le volume puisse ne pas atteindre la limite supérieure.

Aucun son n'est transmis lors de l'utilisation de la connexion HDMI.

• Vérifiez la connexion des connecteurs HDMI. (p. 53)
• Pour diffuser un flux audio HDMI par les enceintes, paramétrez l'option "Sortie audio HDMI" du menu sur "AVR". Pour transmettre du téléviseur, réglez "TV". («В» p. 166) Lors de l'utilisation de la fonction HDMI Contrôle, vérifiez que la sortie audio est réglée sur l'amplificateur AV sur le téléviseur. (p. 131)

Lorsqu'un téléviseur compatible avec la fonction earc est connecté, le son du téléviseur n'est pas émis par le haut-parleur raccordé à cet appareil.

• La configuration des paramètres de la fonction eARC peut être nécessaire en fonction du téléviseur compatible avec la fonction eARC que vous utilisez. Assurez-vous qu'eARC est configuré sur marche si ce réglage existe sur votre téléviseur. Pour plus d'informations, consultez le mode d'emploi de votre téléviseur. Assurez-vous que la source d'entrée de cet appareil est "TV Audio".
• La fonction eARC n'est pas opérationnelle lorsque la borne d'entrée HDMI est réglée sur la source d'entrée "TV Audio". Pour activer la fonction eARC, annulez le réglage de la borne d'entrée HDMI, puis redémarrez cet appareil et le téléviseur. (p. 179)

Aucun son n'est transmis à une enceinte spécifique.

• Vérifiez que les câbles des enceintes sont correctement connectés.
• Vérifiez qu’une sélection autre que "Aucun" est réglée pour le réglage "Config. enceintes" dans le menu. (p. 193)
• Vérifiez le réglage "Mode affectation" dans le menu. (192) Lorsque le mode audio est "Stereo" et "Virtual", l'audio est uniquement transmis des enceintes avant et du subwoofer.
• Le son n'est pas émis par l'enceinte surround arrêté si "Virtualiseur de HP" est réglé sur "Marche" lorsque "Config. enceintes" - "Surr. arrêté" est réglé sur "1 enceinte" dans le menu. (p. 156)

Panneau avant

hage

Panneau arrête

Télécommande

Aucun son n'est émis par le subwoofer.

• Vérifiez les connexions du subwoofer.
• Allumez le subwoofer.
• Réglez "Config. enceintes" - "Subwoofer" dans le menu sur "Oui". (p. 194)
• Quand le paramètre "Config. enceintes" - "Avant" dans le menu est réglé sur "Grande", en fonction du signal d'entrée et du mode audio, il est possible qu'aucun son ne soit transmis au subwoofer. (p. 194) Lorsqu'aucun signal audio subwoofer (LFE) est inclus dans les signaux d'entrée, il est possible qu'aucun son ne soit transmis du subwoofer. (p. 201)
• Vous pouvez décider que le subwoofer transmette toujours du son en réglant "Mode subwoofer" sur "LFE+Main". (p. 201)

Le son DTS n'est pas émis.

• Vérifie que le réglage de sortie audio numérique sur le dispositif connecté est réglé sur "DTS".

Pas de signal audio dolby atmos, dolby truehd, dts-hd, dolby digital plus.

Effectuez les connexions HDMI. (p. 58) - Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, "PCM" est réglé par défaut.

Il est impossible de sélectionner le mode DTS neural: x.

• Il est impossible de sélectionner DTS Neural: X lorsque vous utilisez le casque.

Le mode dolby surround ne peut pas être sélectionné.

• Le Dolby Surround ne peut pas être sélectionné lorsque vous utilisez des écouteurs.

Il n'est pas possible de sélectionner d'autres modes audio que "stereo" ou "direct".

• Vous ne pouvez sélectionner que "Stereo" ou "Direct" comme mode audio si vous entrez des signaux Headphone: X.

Audyssey multeq® XT, audyssey dynamic EQ® et audyssey dynamic volume® ne peuvent pas être sélectionnés.

• Ces réglages ne peuvent pas être sélectionnés lorsque vous effectuez Conf. Audyssey®. (p. 182)
• Basculez sur un mode audio autre que "Direct" ou "Pure Direct". (R. p. 121)
• Vous ne pouvez pas sélectionner ici lorsque le son est réglé sur le mode "DTS Virtual:X" ou lorsque le mode sonore contient le nom "+Virtual:X".
• Ces réglages ne peuvent pas être sélectionnés lors de l'utilisation d'écouteurs.

Impossible de sélectionner "m-dax".

• Vérifiez que l'appareil reçoit un signal analogique ou un signal PCM (Fréq. échantillonnage=44,1/48 kHz). Pour la lecture des signaux multi-canaux tels que Dolby Digital ou les signaux surround DTS, la fonction "M-DAX" est inopérante. (p. 157)
• Basculez sur un mode audio autre que "Direct" ou "Pure Direct". (p. 121)

Aucun son n'est émis lors de l'utilisation de la ZONE2.

L'entrée audio du signal numérique de la borne HDMI ou des bornes numériques (OPTICAL/COAXIAL) ne peut pas être lue. Utilisez des connexions analogiques. - Lors de l'écoute de l'audio d'un périphérique Bluetooth en ZONE2, supprimez tout obstacle entre le périphérique Bluetooth et cet appareil, et utilisez-le à une distance d'environ 30 m.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Le son est interrompu ou on entend des bruits

Pendant la lecture de la radio Internet ou d'un dispositif mémoire USB, l'audio est occasionnellement interrompu.

Lorsque la vitesse de transfert du dispositif mémoire USB est faible, l'audio peut être occasionnellement interrompu. - La vitesse de communication réseau est lente ou la station radio est occupée.

Lorsque vous passez un appel sur un iPhone, du bruit se produit dans la sortie audio de cet appareil.

Lorsque vous passez un appel, restez à une distance de 20 cm minimum entre l'iPhone et cet appareil.

Du bruit se produit souvent lors de la diffusion FM/AM.

• Changez l'orientation ou la position de l'antenne. (p. 63)
• Séparer l'antenne cadre AM de l'appareil. Utilisez une antenne extérieure. (p. 63)
• Éloignez l'antenne des autres câbles de connexion. (p. 63)

Baissez le volume. (p. 72) - Réglez "Arrêt" sur "Mode ECO". Lorsque "Marche" ou "Automatique" est en "Mode ECO", l'audio peut être distordu lorsque le volume de lecture est élevé. (p. 211)

Le son est coupé lors de l'utilisation d'une connexion wi-fi.

• La bande de fréquence utilisée par le réseau local sans fil est également utilisée par les f eil peut provoquer une coupure de la lecture en raison d'une interférence électronique. Il est possible de remédier aux coupures de lecture en utilisant les méthodes suivantes. (p. 65)
• Installez les appareils qui provoquent des interférences à l'écart de cet appareil.
• Mettez hors tension les appareils qui provoquent des interférences.
• Modifiez les paramètres du canal du routeur auquel cet app ère de changer le canal.)
• Passez à une connexion LAN câble.
• Notamment lors de la lecture de gros fichiers musicaux, en fonction de tout environnement de réseau local sans fil, le son pendant la lecture peut être interrompu. Dans ce cas, effectuez une connexion LAN câble. (p. 204)

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Aucune image ne s'affiche.

• Vérifiez les connexions de tous les appareils. (p. 53)
• Insérez complètement les câbles de connexion.
• Vérifiez que les bornes d'entrée et les bornes de sortie ne sont pas inversément reliées.
• Vérifiez l'état des câbles.
• Faites correspondre les réglages d'entrée à la borne d'entrée du téléviseur connecté à cet appareil. (p. 178)
• Vérifiez que la source d'entrée correcte est sélectionnée. (p. 71)
• Vérifiez le réglage de la borne d'entrée vidéo. (p. 178)
• Vérifiez que la résolution du lecteur correspond à celle du téléviseur. (p. 221)
• Vérifiez que le téléviseur est compatible avec le système de protection des droits d'auteur (HDCP). Si l'appareil est connecté à un matériel non compatible avec le système HDCP, le signal vidéo ne sera pas correctement transmis. (p. 252)
• Pour profiter d'un contenu dont le copyright est protégé par HDCP 2.2 ou HDCP 2.3, utilisez un appareil de lecture et un téléviseur compatibles HDCP 2.2 ou HDCP 2.3. Le signal HDMI ne peut pas être converti en signal analogique. Utilisez des connexions analogiques. (p. 253)
• Pour diffuser une vidéo 4K, utilisez un "High Speed HDMI Cable" ou un "High Speed HDMI Cable with Ethernet". Pour obtenir une plus grande fidélité avec les vidéos 4K, il est recommandé d'utiliser un "Premium High Speed HDMI Cables" ou un "Premium High Speed HDMI Cables with Ethernet" possédant une étiquette de câble mentionnant HDMI Premium Certified Cable sur l'emballage du produit.

Aucune vidéo ne s'affiche sur le téléviseur avec la connexion dvi-d.

• Avec la connexion DVI-D, sur certaines associations de dispositifs, les dispositifs peuvent ne pas fonctionner correctement en raison de la protection de copyright (HDCP). (p. 252)

Panneau avant

hage

Panneau arrête

Télécommande

Annexe

Aucune vidéo à partir d'une source d'entrée, telles qu'une console de jeux, s'affiche sur le téléviseur.

Lorsque des signaux de video spéciaux sont transmis à partir d'une console de yeux, etc., la fonction Conversion videoe peut ne pas fonctionner. Connectez la borne d'entrée à la borne de sortie du moniteur du même type.

Pendant que le menu est affiché, aucune vidéo ne s'affiche sur le téléviseur.

• La vidéo en cours de lecture ne s'affichera pas sur l'arrière-plan du menu lorsque le menu est utilisé pendant la lecture des signaux vidéo suivants.
• Certaines images de contenu vidéo 3D
• Images de résolution d'ordinateur (exemple : VGA)
• Vidéo ayant un format d'image autre que 16:9 ou 4:3
• Video 4K
• Certains types de signaux HDR

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

L'écran du menu ne s'affiche pas sur le téléviseur

L'écran du menu ou l'écran d'informations d'état ne s'affiche pas sur le téléviseur.

L'écran du menu s'affiche uniquement sur cet appareil et un téléviseur connecté par câble HDMI. Si cet appareil est connecté à un téléviseur au moyen d'une borne de sortie vidéo différente, vous pouvez l'utiliser pendant que vous regardez l'écran sur cet appareil. - Les informations d'état ne s'afficheront pas sur la TV lorsque les signaux vidéo suivants sont en cours de lecture.

• Certaines images de contenu vidéo 3D
• Images de résolution d'ordinateur (exemple : VGA)
• Vidéo ayant un format d'image autre que 16:9 ou 4:3
• Certains types de signaux HDR. Lorsqu'une vidéo 2D est convertie en vidéo 3D sur le téléviseur, l'écran de menu ou l'écran d'information de statut ne s'affiche pas correctement. (p. 222)
• En mode de lecture pure direct, l'écran de menu ou l'écran d'informations d'état ne s'affiche pas. Basculez sur un mode audio autre que le mode pure direct. (p. 120)
• Définissez le réglage "Format TV" dans le menu sur une sélection appropriée pour le téléviseur. (p. 177)

La couleur de l'écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale

La couleur de l'écran du menu et du contenu des opérations affichées sur le téléviseur est différente.

L'exécution d'opérations sur cet appareil pendant la lecture d'un signal Dolby Vision peut provoquer une variation de l'affichage de la couleur de l'écran du menu et du contenu des opérations. Il s'agit d'une caractéristique du signal Dolby Vision et non d'un dysfonctionnement.

Contents

Connexions Lecture Réglages

Annexe

Impossible de lire airplay

L'icône AirPlay n'apparaît pas dans iTunes ou sur l'iPhone / iPod touch / iPad.

• Cet appareil et l'ordinateur ou l'iPhone / iPod touch / iPad ne sont pas connectés au même réseau (LAN). Connectez-le au même réseau (LAN) que cet appareil. (t p. 65) Le micrologiciel sur iTunes / iPhone / iPod touch / iPad n'est pas compatible avec AirPlay. Mettez à jour le micrologiciel à la version la plus récente.

Pas de signal audio.

Le volume sur iTunes / iPhone / iPod touch / iPad est réglé au niveau minimum. Le volume sur iTunes / iPhone / iPod touch / iPad est lié au volume sur cet appareil. Définissez un niveau de volume approprié. - La lecture AirPlay ne s'effectue pas ou cet appareil n'est pas sélectionné. Cliquez sur l'icône AirPlay sur l'écran iTunes ou de l'iPhone / iPod touch / iPad et sélectionnez cet appareil. (1 p. 108)

L'audio est interrompu pendant la lecture AirPlay sur l'iPhone / iPod touch / iPad.

• Quittez l'application exécutée en arrêté-plan de l'iPhone/iPod touch/iPad, puis utilisez AirPlay pour diffuser vos fichiers.
• Certains facteurs externes peuvent affecter la connexion sans fil. Modifiez l'environnement réseau en prenant des mesures, telles que raccourcir la distance du point d'accès LAN sans fil.

Itunes ne peut pas être lu via la télécommande.

• Activez le réglage "Autoriser la commande audio d'iTunes à partir de haut-parleurs distants" sur iTunes. Ensuite, vous pouvez lancer les opérations de lecture, pause et de saut via la télécommande.

Panneau avant

nage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Le dispositif mémoire USB n'est pas reconnu.

• Déconnectez et reconnectez le dispositif mémoire USB. (1 p. 62)
• Les dispositifs de mémoire USB compatibles avec une classe de stockage de masse sont pris en charge.
• Cet appareil ne prend pas en charge une connexion via un hub USB. Connectez le dispositif mémoire USB directement au port USB.
• Le périphérique de stockage USB doit être formaté en "FAT32" ou "NTFS".
• Il n'est pas garanti que tous les dispositifs mémoire USB fonctionnent. Certains dispositifs mémoire USB ne sont pas reconnus. Lors de l'utilisation d'un type de lecteur de disque dur portable compatible avec la connexion USB qui nécessite l'alimentation d'un adaptateur CA, utilisez l'adaptateur CA fourni avec le disque dur.

Les fichiers sur le dispositif mémoire USB ne s'affichent pas.

• Les fichiers d'un type non pris en charge par cet appareil ne s'affichent pas. (p. 73)
• Cet appareil est capable d'afficher des fichiers dans un maximum de huit niveaux de dossiers. Un maximum de 5000 fichiers (dossiers) peut aussi être affiché pour chaque niveau. Modifiez la structure de dossiers du dispositif mémoire USB. Lorsque plusieurs partitions existent sur le dispositif mémoire USB, seuls les fichiers sur la première partition s'affichent.

Les périphériques ios et android ne sont pas reconnus.

• Le port USB de cet appareil ne prend pas en charge la lecture depuis des périphériques iOS et Android.

Impossible de dire les fichiers contenus sur un dispositif mémoire USB.

• Les fichiers sont créés à un format qui n'est pas pris en charge par cet appareil. Vérifiez que les formats sont pris en charge par cet appareil. (p. 255)
• Vous tentez de lire un fichier protégé. Les fichiers protégés ne peuvent pas être lus sur cet appareil.
• La lecture risque de ne pas se faire si la taille du fichier de l'album dépasse 2 MB.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Impossible de lire le bluetooth

Les périphériques Bluetooth ne peuvent pas être connectés à cet appareil.

• La fonction Bluetooth du périphérique Bluetooth n'a pas été activée. Voir le manuel de l'utilisateur du périphérique Bluetooth pour activer la fonction Bluetooth.
• Amenez le périphérique Bluetooth à proximité de cet appareil.
• Il est impossible de connecter le périphérique Bluetooth avec cet appareil s'il n'est pas compatible avec le profil A2DP.
• Mettez le périphérique Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau.

Le son est coupé.

• Amenez le périphérique Bluetooth à proximité de cet appareil.
• Supprimez tout obstacle entre le périhérique Bluetooth et cet appareil.
• Pour éviter les interférences électromagnétiques, placez cet appareil à l'écart des fours à micro-ondes, des périphériques connectés via réseau local sans fil et d'autres périphériques Bluetooth.
• Reconnectez le périphérique Bluetooth.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Aucune liste des stations ne s'affiche.

Le câble LAN n'est pas correctement connecté ou le réseau est déconnecté. Vérifiez l'état de la connexion. (p. 65) Effectuez le mode de diagnostic réseau.

Impossible de lancer la radio internet.

• La station de radio sélectionnée est à un format qui n'est pas pris en charge par cet appareil. Les formats qui peuvent êtrelus sur cet appareil sont les formats MP3, WMA et AAC. (p. 258)
• La fonction de pare-feu est activée sur le routeur. Vérifiez le réglage du pare-feu. L'adresse IP n'est pas correctement réglée. (p. 206)
• Vérifiez si le réseau est sous tension.
• Pour obtenir l'adresse IP automatiquement, activez la fonction du serveur DHCP sur le routeur. De même, reglez le réglage sur "Marche" sur cet appareil. (p. 206)
• Pour obtenir l'adresse IP manuellement, regalez l'adresse IP sur cet appareil. (p. 206)
• Certaines stations radio émettent en silence pendant certaines périodes. Dans ce cas, aucun son n'est transmis. Patientez un peu et sélectionnez même station radio ou sélectionnez une autre station radio. (p. 93)
• La station radio sélectionnée n'est pas en service. Sélectionnez une station radio en service.

Impossible de se connecter aux stations radio favorites.

• La station radio n'est pas en service en ce moment. Enregistrez les stations radio en service.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Impossible de dire les fichiers contenus sur un ordinateur

• Les fichiers sont enregistrés dans un format incompatible. Enregistrez les fichiers dans un format compatible. (p. 257)
• Les fichiers protégés ne peuvent pas être lus sur cet appareil.
• Le port USB de cet appareil ne peut pas être utilisé pour le branchement d'un ordinateur.
• Les paramètres de partage media sur le serveur ou NAS ne prennent pas en charge cet appareil. Changez les paramètres pour la prise en charge de cet appareil. Pour plus de détails, voir le manuel de l'utilisateur fourni avec le serveur ou NAS.

Impossible de trouver le serveur ou de s'y connecter.

Le pare-feu de l'ordinateur ou du routeur est activé. Vérifiez les réglages du pare-feu de l'ordinateur ou du routeur. L'ordinateur n'est pas activé. Mettez l'ordinateur en marche. - Le serveur n'est pas actif. Activez le serveur. L'adresse IP de cet appareil est incorrecte. Vérifiez l'adresse IP de cet appareil. (p. 203)

Impossible de dire les fichiers musiques sur le PC.

• Même si le PC est connecté à la porte USB de cet appareil, les fichiers musicaux ne peuvent pas être lus. Connectez le PC de cet appareil via le réseau. (p. 65)

Les fichiers sur le PC ou le NAS s'affichent.

Les fichiers d'un type non pris en charge par cet appareil ne s'affichent pas. (p. 257)

Impossible de dire la musique continue sur un stockage NAS.

Si vous utilisez un stockage NAS conforme à la norme DLNA, activez la fonction du serveur DLNA dans les paramètres du stockage NAS. - Sinon, lisez la musique via un ordinateur. Définissez la fonction de partage de fichiers multimédias de Windows Media Player et ajoutez le stockage NAS au dossier de lecture sélectionné. - Si la connexion est limitée, définissez l'équipement audio comme cible de la connexion.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Plusieurs services en ligne ne peuvent pas être lus

Plusieurs services en ligne ne peuvent pas être lus.

• Le service en ligne peut avoir été interrompu.

La fonction HDMI contrôle ne fonctionne pas

La fonction HDMI Contrôle ne fonctionne pas.

• Vérifiez que "HDMI Contrôle" dans le menu est réglé sur "Marche". (L'apt. 168)
• Vous ne pouvez pas faire fonctionner les dispositifs qui ne sont pas compatibles avec la fonction HDMI Contrôle. De plus, en fonction du dispositif connecté ou des réglages, la fonction HDMI Contrôle peut ne pas fonctionner. Dans ce cas, faites fonctionner le dispositif externe directement. (p. 131)
• Vérifiez que le réglage de la fonction HDMI Contrôle est activé sur tous les dispositifs connectés à cet appareil. (p. 131) Lorsque vous effectuez des modifications associées à une connexion, telles que la connexion d'un dispositif HDMI supplémentaire, les réglages de fonctionnement du lien peuvent être initialisés. Mettez l'appareil et les dispositifs connectés via HDMI hors tension, puis à nouveau sous tension. (p. 131) La borne HDMI MONITOR 2 n'est pas compatible avec la fonction HDMI Contrôle. Utilisez la borne HDMI MONITOR 1 pour la connexion au téléviseur. (15 p. 53)

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Accès au réseau impossible.

Le paramétrage du nom du réseau (SSID), le mot de passe et le chiffrement n'ont pas été correctement configurés. Configurez les paramètres réseau en fonction des détails du réglage de cet appareil. (p. 205) - Réduisez la distance entre le point d'accès LAN sans fil et cet appareil, retirez tout obstacle et assurez-vous que la vue au point d'accès n'est pas obstruée avant d'essayer à nouveau la connexion. De même, installez des fours à micro-ondes et autres points d'accès réseau aussi loin que possible. - Configurez le paramétrage du canal du point d'accès à l'écart des canaux qui sont en cours d'utilisation par d'autres réseaux. - Cet appareil n'est pas compatible EP (TSN).

Connexion au routeur WPS impossible.

• Vérifiez que le mode WPS du routeur fonctionne. Appuyez sur le bouton WPS du routeur, puis appuyez sur la touche "Connector" affiché sur l'écran TV, dans les 2 minutes.
• Un routeur/paramétrage compatibles avec les normes WPS 2.0 sont nécessaires. Réglez le temps de cryptage sur "Aucun", "WPA-PSK (AES)" ou WPA2-PSK (AES). (R2 p. 205) Si la méthode de cryptage du routeur est WEP/WPA-TKIP/WPA2-TKIP, vous ne pouvez pas effectuer la connexion à l'aide de la touche WPS sur le routeur. Auquel cas, utilisez la méthode "Recherche de réseaux" ou "Manuel" pour effectuer la connexion.

Connexion au réseau à l'aide de l'iphone/ipod touch/ipad impossible.

• Effectuez une mise à niveau vers la dernière version du micrologiciel de l'iPhone/iPod touch/iPad. Lorsque vous configurez le paramétrage via une connexion sans fil, iOS 7 ou une version ultérieure doit être prise en charge.

Panneau avant

hage

Panneau arrête

Télécommande

Messages d'erreur de mise à jour/mise à niveau

Si une mise à jour/mise à niveau est interrompue ou échoue, un message d'erreur s'affiche.

Affichage Description
Connection failed. Please check your network, then try again.	La connexion réseau est instable.La connexion au serveur a échoué.Vérifier votre environnement réseau et réessayer d'effectuer la mise à jour.
Update failed. Please check your network, then try again.	Le téléchargement du micrologiciel a échoué.Vérifier votre environnement réseau et réessayer d'effectuer la mise à jour.
Upgrade failed. Please check your network, then try again.	Le téléchargement du micrologiciel a échoué.Vérifier votre environnement réseau et réessayer d'effectuer la mise à jour.
Please check your network, unplug and reconnect the power cord, and try again.	La mise à jour a échoué.Maintenez enforcée la touche ♂ de l'appareil principal pendant plus de 5 secondes, ou bien débranchez le cordon d'alimentation et rebranchez-le.La mise à jour redémarre automatiquement.
Please contact customer service in your area. Cet apparèil est peut-être endommagé.Contactdez le centre de service client de votre région.

Panneau avant

hage

Panneau arrête

Télécommande

Réinitialisation des réglages d'usine

Si les témoins du mode d'entrée sont incorrects ou si l'appareil ne peut pas être utilisé, redémarrer l'appareil peut améliorer le problème. Nous vous recommandons de redémarrer l'appareil avant de revenir au paramétrage par défaut. (p. 229)

Si les opérations ne se sont pas améliorées en redémarrant l'unité, suivez les étapes ci-dessous.

Divers réglages sont réinitialisés aux valeurs d'usine par défaut. Refaire les réglages.

1. Eteignez l'appareil à l'aide de Φ. 2. Appuyez sur tout en appuyant simultanément sur M-DAX et ZONE2 SOURCE. 3. Retirez vos doigts des deux touches lorsque "initialized" apparait sur l'écran.

• Avant de rétablir le paramétrage par défaut, utilisez la fonction "Sauvegarde & charger" dans le menu pour enregistrer et restaurer les détails des divers paramétrages configurés de l'appareil. (c2 p. 223)
• Vous pouvez également réinitialiser l'ensemble des réglages aux valeurs d'usine par défaut par le biais de "Réinitialiser" - "Tous les réglages" dans le menu. (10 p. 224)

Panneau avant

hage

Panneau arrête

Télécommande

Réinitialisation des réglages du réseau

Si le contenu du réseau est incorrect ou si l'appareil ne peut pas se connecter au réseau, redémarrer l'appareil peut améliorer le problème. Nous vous recommandons de redémarrer l'appareil avant de revenir au paramétrage par défaut. (p. 229)

Si les opérations ne se sont pas améliorées en redémarrant l'unité, suivez les étapes ci-dessous.

Les réglages du réseau sont réinitialisés aux valeurs d'usine par défaut. Refaire les réglages.

Toutefois, les paramètres "Affectation des Amphis", "Config. enceintes" et "Vidente" ne sont pas réinitialisés.

1 Appuyez sur pour mettre l'appareil sous tension. 2 Tournez INPUT SELECTOR pour sélectionner "HEOS Music". 3 Appuyez longuement sur le bouton de l'unité principale DIMMER et TUNER PRESET CH - en même temps pendant au moins 3 secondes. 4 Retirez vos doigts des deux touches lorsque "Network Reset..." apparait sur l'écran. 5 "Completed" s'affiche sur l'écran lorsque la réinitialisation est terminée.

• Avant de rétablir le paramétrage par défaut, utilisez la fonction "Sauveg. & charger" dans le menu pour enregistrer et restaurer les détails des divers paramétrages configurés de l'appareil. (Fig. 2.23)
• Vous pouvez également réinitialiser les réglages du réseau aux valeurs d'usine par défaut par le biais de "Réinitialiser" - "Paramètres réseau" dans le menu. (© p. 224)

Remarque

• Ne coupez pas l'alimentation avant la fin de la réinitialisation.

Panneau avant

hage

Panneau arrête

Télécommande

HDMI est l'abréviation de High-Definition Multimedia Interface, une interface numérique audio-vidéo pouvant être connectée à une télévision ou à un amplificateur.

Avec la connexion HDMI, les formats audio haute qualité et vidéo haute définition adoptés par les lecteurs Blu-ray (Dolby Digital Plus, Dolby TrueHD, dts-HD, dts-HD Master Audio) peuvent être transmis, ce qui n'est pas possible avec la transmission vidéo analogique.

De plus, dans une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble unique HDMI. Toutefois, avec des connexions conventionnelles, il est nécessaire de fournir des câbles audio et vidéo séparément pour une connexion entre les dispositifs. Ceci vous permet de simplifier la configuration du câblage qui peut être très complexe dans un système Home Cinema.

Cet appareil prend en charge les fonctions HDMI suivantes.

Technologie d'imagerie prise en charge par la norme HDMI. Contrairement à RGB ou YCbCr, qui utilise 8 bits (256 teintes) par couleur, celle-ci utilise 10 bits (1 024 teintes), 12 bits (4 096 teintes) ou 16 bits (65 536 teintes) pour produire des couleurs dont la définition est supérieure.

Les deux appareils liés via un câble HDMI doivent prendre en charge Deep Color.

Cette fonction permet aux téléviseurs haute définition d'afficher les couleurs avec une plus grande précision. Elle permet l'affichage de couleurs vives et naturelles.

"x.v. Color" est une marque commerciale de Sony Corporation.

Cet appareil prend en charge en entrée et en sortie les signaux vidéo 3D (en 3 dimensions) de la norme HDMI. Pour des vidéos 3D, vous devez disposer d’un téléviseur et d’un lecteur prenant en charge la fonction HDMI 3D, ainsi que de lunettes 3D.

Cet appareil prend en charge en entrée et en sortie les signaux vidéo 4K (3840 x 2160 pixels) de la norme HDMI.

Elle établit automatiquement les réglages ajustés pour le type de sorting video (informations sur le contenu).

Espace de couleurs défini par Adobe Systems Inc. Celui-ci étant plus développé que l'espace RGB, il peut produire des images plus vives et naturelles.

Chacun de ces espaces colorimétriques définit une palette de couleurs disponibles plus large que le modèle traditionnel RGB.

- ALLM (mode de faible latence automatique)

Cet appareil bascule automatiquement en mode de faible latence en fonction du contenu de la lecture lorsque vous utilisez une combinaison de téléviseur et de console de jeu compatible avec la fonction ALLM.

Sync. labiale auto

Cette fonction peut corriger automatiquement le retard entre l'audio et la vidéo.

Utilisez un téléviseur compatible avec la fonction Sync. labiale auto.

Même lorsque l'alimentation de cet appareil est réglée sur veille, l'entrée des signaux de la borne d'entrée HDMI est transmise au téléviseur ou à un autre dispositif connecté à la borne de contrôle HDMI.

HDMI contrôle

Si vous connectez l'appareil et la fonction HDMI Contrôle compatible au téléviseur ou au lecteur avec un câble HDMI, puis activez le réglage de la fonction HDMI Contrôle sur chaque dispositif, les dispositifs pourront se contrôler mutuellement.

• Mise hors tension du lien

La fonction de mise hors tension de cet appareil peut être liée à l'étape de mise hors tension du téléviseur.

• Permutation de la destination de sortie audio

À partir du téléviseur, vous pouvez permuter la transmission de l'audio du téléviseur à l'amplificateur AV.

• Ajustement du volume

Vous pouvez régler le volume de cet appareil pendant le réglage du volume de la TV.

• Permutation de la source d'entrée

Voulez parcourir les fonctions de cet appareil via les liens à la commutation de fonction d'entrée du téléviseur.

Quand le lecteur fonctionne, la source d'entrée de cet appareil bascule automatiquement sur la source de ce lecteur.

Formats audio pris en charge

PCM linéaire 2 canaux	2 canaux, 32 kHz - 192 kHz, 16/20/24 bit
PCM linéaire multi-canal	7.1 canaux, 32 kHz - 192 kHz, 16/20/24 bit
Bitstream	Dolby Digital / DTS / Dolby Atmos / Dolby TrueHD / Dolby Digital Plus / DTS:X / DTS-HD Master Audio / DTS-HD High Resolution Audio / DTS Express

Signaux vidéo pris en charge

480i

480p

576i

• 576p

720p 60/50Hz

1080i 60/50Hz

1080p 60/50/24Hz

4K 60/50/30/25/24Hz

Système de protection des droits d'auteur

Pour diffuser la vidéo et l'audio numériques comme les vidéos BD ou les DVD via une connexion HDMI, cet appareil et la TV ou un lecteur doivent tous les deux prendre en charge le système de protection des droits d'auteur, appelé HDCP (High-bandwidth Digital Content Protection System). Le système HDCP est une technologie de protection complémentaire au chiffrement de données et à l'authentification de l'appareil AV connecté. Cet appareil prend en charge le système HDCP. - Si vous connectez un matériel qui ne prend pas en charge le système HDCP, les signaux vidéo et audio ne seront pas produits correctement. Lisez le manuel de l'utilisateur de votre téléviseur ou de votre lecteur pour en savoir plus.

• Lorsque vous raccordez cet appareil à un appareil compatible avec les fonctions Deep Color, 4K, ARC et eARC, utilisez un "High Speed HDMI cable with Ethernet" portant le logo HDMI.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils

Fonction de conversion vidéo

Cet appareil convertit automatiquement les signaux d'entrée vidéo comme indiqué sur le schéma ci-dessous avant de les transmettre à la TV.

Cet appareil peut convertir les signaux vidéo d'entrée à la résolution régée pour "Résolution" dans le menu avant de les transmettre au téléviseur. (p. 173)

• La borne HDMI du panneau avant ne prend en charge que le format YCbCr 4:2:0.

Panneau avant

Affichage

Panneau arrête

Télécommande

Index

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Lecture de dispositifs mémoire USB

• Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2).
• Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.
• Cet appareil est compatible avec les tags META WMA.
• Si la taille d'image (pixels) de la pochette d'un album dépasse 500 × 500 (WMA/MP3/Apple Lossless/DSD) ou 349 × 349 (MPEG-4 AAC), l'appareil peut ne pas lire la musique correctement.

Formats compatibles

	Fréquence d'échantillonnage	Canal Débit Extension
WMA*1	32/44,1/48 kHz 2 canaux	48 - 192 kbps .wma
MP3 32/44,1/48 kHz 2 canaux	32 - 320 kbps .mp3
WAV	32/44,1/48/88,2/96/176,4/192 kHz	2 canaux -.wav
MPEG-4 AAC*1	32/44,1/48 kHz 2 canaux	48 - 320 kbps .aac/.m4a
FLAC	44,1/48/88,2/96/176,4/192 kHz	2 canaux -.flac
Apple Lossless*2	44,1/48/88,2/96/176,4/192 kHz	2 canaux -.m4a
DSD 2,8/5,6 MHz 2 canaux - .	dsf/.dff

1 Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil. Le contenu télécharge sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d'un ordinateur, risquent également d'être protégés par copyright, en fonction des paramètres de l'ordinateur. 2 Le décodeur Apple Lossless Audio Codec (ALAC) est distribué sous licence Apache, version 2.0 (http://www.apache.org/licenses/LICENSE-2.0).

Panneau avant

Affichage

Panneau arrête

Télécommande

Index

Contents

Connexions Lecture Réglages Conseils

Nombre maximal de fichiers et de dossiers lisibles

Le nombre maximal de fichiers et de dossiers lisibles par cet appareil est indiqué ci-dessous.

Élement Média	Dispositifs mémoire USB
Nombre de niveaux de répertoires *1	8 niveaux
Nombre de dossiers 500
Nombre de fichiers *2	5000

1 Le dossier racine est pris en compte. 2 Le nombre de fichiers autorisé peut varier en fonction de la capacité du dispositif mémoire USB et de la taille des fichiers.

Lecture d'un périphérique bluetooth

Cet appareil prend en charge le profil Bluetooth suivant.

A2DP (Advanced Audio Distribution Profile) :

Lorsqu'un périphérique Bluetooth prenant en charge ce standard est connecté, les données sonores mono et stéréo peuvent être écoutées en haute qualité.

AVRCP (Audio/Video Remote Control Profile) : Lorsqu'un périphérique Bluetooth prenant en charge ce standard est connecté, le périphérique Bluetooth peut être commandé à partir de cet appareil.

La diffusion des ondes radio depuis cet appareil peut interférer avec le fonctionnement des appareils médicaux. Assurez-vous de mettre hors tension l'alimentation de cet appareil et du périphérique Bluetooth dans les endroits suivants, car les interférences des ondes radio peuvent causer des dysfonctionnements.

• Les hôpitaux, trains, avions, stations essence et les endroits où des gaz inflammables sont générés
• À proximité de portes automatiques et d'alarmes incendie

Panneau avant

hage

Panneau arrête

Télécommande

Lire un fichier sauvegardé sur un ordinateur ou sur un NAS

• Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2). Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.
• Cet appareil est compatible avec les tags META WMA.
• Si la taille d'image (pixels) de la pochette d'un album dépasse 500 × 500 (WMA/MP3/WAV/FLAC/apple Lossless/DSD) ou 349 × 349 (MPEG-4 AAC), l'appareil peut ne pas lire la musique correctement.
• Vous devez utiliser un serveur ou un logiciel serveur compatible avec la diffusion dans les formats correspondants pour lire des fichiers audio et image via un réseau.

Pour pouvoir diffuser les formats audio mentionnés ci-dessus via un réseau, vous devez installer un logiciel serveur, comme par exemple Twonky Media Server ou jRiver Media Server, sur tout ordinateur ou votre NAS. D'autres logiciels serveurs sont également disponibles. Veuillez vérifier les formats pris en charge.

Spécifications des fichiers pris en charge

	Fréquence d'échantillonnage	Canal Débit Extension
WMA*1	32/44,1/48 kHz 2 canaux 48 - 192 kbps .wma
MP3 32/44,1/48 kHz 2 canaux	32 - 320 kbps .mp3
WAV	32/44,1/48/88,2/96/176,4/192 kHz	2 canaux - .wav
MPEG-4 AAC*1	32/44,1/48 kHz 2 canaux 48 - 320 kbps .aac/.m4a
FLAC	44,1/48/88,2/96/176,4/192 kHz	2 canaux - .flac
Apple Lossless*2	44,1/48/88,2/96/176,4/192 kHz	2 canaux - .m4a
DSD 2,8/5,6 MHz 2 canaux - .dsf/.dff

1 Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil. Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d'un ordinateur, risquent également d'être protégés par copyright, en fonction des paramètres de l'ordinateur. 2 Le décodeur Apple Lossless Audio Codec (ALAC) est distribué sous licence Apache, version 2.0 (http://www.apache.org/licenses/LICENSE-2.0).

Panneau avant

Affichage

Panneau arrête

Télécommande

Index

Contents

Connexions Lecture Réglages Conseils

Lecture de radio internet

■ Spécifications des stations radio lisibles

	Fréquence d'échantillonnage	Débit	Extension
WMA 32/44,1/48 kHz		48 - 192 kbps	.wma
MP3 32/44,1/48 kHz		32 - 320 kbps	.mp3
MPEG-4 AAC 32/44,1/48 kHz		48 - 320 kbps	.aac/.m4a

Fonction mémoire personnelle plus

Les paramétrages les plus récemment utilisés (mode d'entrée, mode de sortie HDMI, mode sonore, commande de tonalités, niveau du canal, MultEQ® XT, Dynamic EQ, Dynamic Volume, M-DAX et décalage audio, etc.) sont sauvegardés pour chaque source d'entrée.

• Les réglages "Paramètres surr." sont mémorisés pour chaque mode son.

Fonction dernière mémoire

Cette fonction mémoire les réglages tels qu'ils étaient juste avant le passage en mode veille.

Panneau avant

hage

Panneau arrête

Télécommande

Modes audio et canaux de sortie

Indique les canaux de sortie audio ou les paramètres surround qu'il est possible de régler. Indique les canaux de sortie audio. Les canaux de sortie dépendent du paramétrage de "Config. enceintes". (p. 193)

Mode son	Sortie de canaux
	Avant G/D	Centrale	Surround G/D	Surround arriere G/D	Avant haut G/D	Avant plafond G/D	Centre plafond G/D	Dolby Atmos Enabled avant G/D	Dolby Atmos Enabled surround G/D	Subwoofer
Direct/Pure Direct (2 canaux)	○○*5
Direct/Pure Direct (Multicanaux)	○	○	○	○*4	○*4	○*4	○*4	○*4	○*4	○
Stereo	○									○
Dolby Atmos	○	○	○	○	○	○	○	○	○	○
Dolby TrueHD	○	○	○	○	*	4○
Dolby Digital Plus	○	○	○	○	*	4○
Dolby Digital	○	○	○		○
Dolby Surround *1 ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○×
DTS:X	○	○	○	○	○	○	○	○	○	○
DTS-HD	○	○	○	○	*	4○*4○
DTS Express	○	○	○	○		○
DTS 96/24	○	○	○	○		○
DTS Surround	○	○	○	○		○
DTS Neural:X *2 ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○××
DTS Virtual:X *3	○	○	○	○		○
Multi Ch In	○	○	○	○	*	4○
Multi Ch Stereo	○	○	○	○	○	○	○	○	○	○
Virtual	○									○

1 - 5: "Modes audio et canaux de sortie" (p. 260)

*1 Le mode son comprend "Dolby Surround" et les modes de son qui ont "+"Dolby Surround" dans le nom du mode son. *2 Le mode son comprend "DTS Neural: X" et les modes de son qui ont "+"Neural: X" dans le nom du mode son. *3 Le mode son comprend "DTS Virtual: X" et les modes de son qui ont "+"Virtual: X" dans le nom du mode son. *4 Un signal est émis en format audio pour chaque canal contenu dans un signal d'entrée. *5 L'audio est transmis lorsque "Mode subwoofer" dans le menu est réglé sur "LFE+Main". (p. 201)

Panneau avant

hage

Panneau arrière

Télécommande

Modes audio et paramètres surround

Connexions Lecture Réglages Conseils

Connexions lecture réglages conseils

1 Lors de la lecture en mode Pure Direct, les paramètres surround sont identiques à ceux du mode Direct. 2 Cet élément peut être sélectionné lorsqu'un signal du Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos est lu. 3 Cet élément peut être sélectionné lorsqu'un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS:X ou DTS est lu. 4 Vous pouvez sélectionner cet élément lors de l'émission d'un signal DTS:X compatible avec la fonction Commande dialogue. 5 Cet élément peut être sélectionné lors de la lecture d'un signal Dolby Digital ou DTS, ou de ce DVD-Audio. 6 Cette fonctionnalité sera prise en charge via la mise à jour du micrologiciel. 7 Ce réglage est disponible lorsque “Mode subwoofer” dans le menu est réglé sur “LFE+Main”. (10 p. 201) 8 Veuillez sélectionner cet élément lorsque le mode sonore est celui qui porte "+" Dolby Surround" dans son nom. 9 Cet élément peut être défini lorsque “Avant” est réglé sur “Petite” ou “Mode subwoofer” est réglé sur “LFE+Main”. (p. 193, 201) 10 Cet élément ne peut pas être défini lorsque "Dynamic EQ" est réglé sur "Marche". (p. 161) 11 Cet élément ne peut pas être réglé lorsque "Subwoofer" dans le menu est réglé sur "Non". (T p. 194) 12 Cet élément ne peut pas être défini lorsque "Conf. Audyssey" n'a pas été effectuée. 13 Cet élément ne peut pas être sélectionné lorsque vous utilisez en entrée un format DTS:X avec une fréquence d'échantillonnage supérieure à 48 kHz. 14 Vous ne pouvez pas définir lorsque le mode sonore est réglé sur "DTS Virtual:X" ou lorsque le mode sonore contient le nom "+"Virtual:X". 15 Cet élément ne peut pas être défini lorsque "MultEQ® XT" est réglé sur "Arrêt". (x̅p. 160) 16 Cet élément est sélectionnable lorsque le signal d'entrée est un signal analogique, PCM 48 kHz ou 44,1 kHz.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils

Types de signaux d'entrée et modes audio correspondants

Indique le mode audio par défaut. Indique le mode audio selectable.

Mode son

REMARQUE

Signaux 2 canaux

Signal multicanaux

Dolby Digital (+/HD)

DTS (-HD)

Analogique / PCM

Dolby Atmos

Dolby TrueHD

Dolby Digital Plus

Dolby Digital (EX)

DTS:X DTS-HD

DTS Express

DTS ES Descr6.1

DTS ES Mtrx6.1

DTS

Multicanualx PCM

Direct

Direct

○

○

○

*

2○

○

○

○

○

○

○

○

○

Pure Direct

Pure Direct

○

○

○

○

○

○

○

○

○

○

○

○

Stereo

Stereo

○

○

●

○

○

○

○

○

○

○

○

○

Dolby Surround

Dolby Atmos

*1 ●

○*3○

Dolby TrueHD

○*4○

Dolby Digital Plus

Dolby Digital

○

Dolby (D+) (HD) + Dolby Surround

●

●

●

Dolby Surround

●

○

○

1 - 4: "Types de signaux d'entrée et modes audio correspondants" (ICP p. 266)

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Mode son

REMARQUE

Signaux 2 canaux

Signal multicanaux

Dolby Digital (+/HD)

DTS (-HD)

Analogue / PCM

Dolby Atmos

Dolby TrueHD

Dolby Digital Plus

Dolby Digital (EX)

DTS:X DTS-HD

DTS Express

DTS ES Dsort6.1

DTS ES Mtrx6.1

DTS

Multicanualx PCM

DTS Surround

DTS:X MSTR / DTS:X

●

○*9

DTS-HD MSTR

○*10

DTS-HD HI RES

DTS Express

○

DTS ES Dscrt 6.1

*5 ○

DTS ES Mtrx 6.1

*5 ○

DTS 96/24

○*11

DTS Surround

DTS (-HD) + Dolby Surround

○

○

○

○

○

DTS (-HD) + Neural:X

*6 ● ● ● ● ●

DTS (-HD) / DTS:X + Virtual:X

*7 ○ ○ ○ ○ ○

DTS Neural:X

*6*8 ● ●

DTS Virtual:X

*8 ○ ○

Multi Ch In

Multi Ch In

●

Multi Ch In 7.1

*5 ○ * 12

Multi In + Dolby Surround

○

Multi In + Neural:X

○

Multi In + Virtual:X

○

Mode audio original

Multi Ch Stereo

○

○

○

○

○

○

○

○

○

○

○

○

○

Virtual

○

○

○

○

*

13 ○

○

○

○

○

○

○

5 - 13: "Types de signaux d'entrée et modes audio correspondants" (ICP p. 266)

*1 Vous devez sélectionner cet élément lorsque vous utilisez l'une des enceintes surround arrière, avant-haut, supérieures avant, supérieures centrales, Dolby avant ou Dolby Surround. 2 Le mode audio par défaut pour la lecture AirPlay est "Direct". 3 Cela peut être sélectionné lorsque le signal Dolby Atmos contient le signal Dolby TrueHD. 4 Cela peut être sélectionné lorsque le signal Dolby Atmos contient le signal Dolby Digital Plus. 5 Cet élément peut être sélectionné lorsque des enceintes surround arrière sont utilisées 6 Cet élément ne peut pas être sélectionné lorsque vous utilisez en entrée un format DTS(-HD) avec une fréquence d'échantillonnage supérieure à 48 kHz. 7 Cet élément ne peut pas être sélectionné lorsque vous utilisez en entrée un format DTS:X avec une fréquence d'échantillonnage supérieure à 48 kHz. *8 Vous ne pouvez pas sélectionner cet élément lorsque le signal d'entrée est Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos. 9 Cet élément peut être sélectionné lorsque le signal d'entrée est un signal DTS-HD Master Audio. 10 Cet élément peut être sélectionné lorsque le signal d'entrée est un signal DTS-HD Hi Resolution. 11 Cet élément peut être sélectionné lorsque le signal d'entrée est un signal DTS 96/24. 12 Cet élément peut être sélectionné lorsque les signaux d'entrée contiennent des signaux surround arrière. *13 Cela peut être sélectionné lorsque le signal Dolby Atmos contient le signal Dolby TrueHD ou Dolby Digital Plus.

Panneau avant

hage

Panneau arrête

Télécommande

Audyssey dynamic EQ

L'option Audyssey Dynamic EQ ® résout le problème de la dépréciation de la qualité sonore qui accompagne les plus bas niveaux du volume en tenant compte de la perception auditive humaine et de l'acoustique de la pièce.

Audyssey Dynamic EQ® fonctionne en tandem avec Audyssey MultEQ® XT pour produire un son équilibré pour tous les auditeurs à tous les niveaux sonores.

Dynamic Volume résout les écarts importants de volume entre les programmes télévisés et les publicités, ainsi qu’entre les passages silencieux et bruyants des films. Audyssey Dynamic EQ® est intégré à Dynamic Volume. Aussi, si le volume de lecture est ajusté automatiquement, la réponse des graves perçue, l’équilibre tonal, l’impression surround et la clarté des dialogues restent identiques.

Audyssey MultiEq XT

Audyssey MultEQ® XT rectifie les problèmes d’égalisation qui équilibrent les systèmes audio. Ils peuvent ainsi offrir une qualité d’écoute maximale à tous les auditeurs dans une grande zone d’écoute. Sur la base de plusieurs mesures, MultEQ® XT calcule une solution d’égalisation qui rectifie les problèmes de temps et de réponse dans la zone d’écoute mais effectue aussi une configuration automatique et complète du système surround.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils

Dolby atmos

Introduit dans le premier cinéma, Dolby Atmos apporte une sensation de dimension et d'immersion pour l'expérience du Home Cinema. Dolby Atmos est un objet adaptable et variable basé sur un format qui produit le son comme des sons indépendants (ou des objets) qui peuvent être précisément positionnés et déplacés de manière dynamique à travers l'espace d'écoute tridimensionnel durant la lecture. Un composant clé de Dolby Atmos est l'introduction d'un plan vertical des sons au-dessus de l'auditeur.

Le contenu Dolby Atmos sera remis à votre récepteur AV Dolby Atmos Enabled via les signaux Dolby Digital Plus ou Dolby TrueHD sur disque Blu-ray, fichiers téléchargeables et Streaming Media. Un flux Dolby Atmos métadonnées spécial qui décrit le positionnement du son dans la pièce. Cet objet de données audio est depuis par un récepteur Dolby Atmos et est calibré pour optimiser la lecture par l'intermédiaire de tous les systèmes de haut-parleurs Home Cinéma de toute taille et toute configuration.

Dolby digital

Dolby Digital est un format de signal numérique multicanaux développé par Dolby Laboratories.

5.1 canaux sont produits au total : 3 canaux avant ("FL", "FR" et "C"), 2 canaux surround ("SL" et "SR") et le canal "LFE" pour les effets de basses fréquences.

Grâce à cela, il n'y a pas de diaphonie entre les canaux et un champ sonore réaliste est obtenu avec une impression "tri-dimensionnelle" (sensation de distance, de mouvement et de positionnement). Ceci permet d'offrir une expérience sonore surround chez vous.

Dolby digital plus

Dolby Digital Plus est un format de signaux Dolby Digital amélioré compatible avec 7.1 canaux de son numérique discret, qui améliore également la qualité sonore grâce à des performances de débit saliées. Il est rétrocompatible avec le Dolby Digital classique, ce qui lui permet d'offrir une plus grande flexibilité en fonction du signal source et de l'équipement de reproduction.

Dolby surround

Dolby Surround est une technologie de nouvelle génération qui mélange façon ingénieuse le son d'ambiance et le contenu 5.1 et 7.1 pour la lecture de votre système d'enceintes surround. Dolby Surround est compatible avec des plans classiques, mais aussi avec les formats Dolby Atmos activé systèmes de lecture en employant des enceintes de plafond ou des produits avec la technologie d'enceintes Dolby.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils

La technologie dolby enceinte (enceintes dolby atmos enabled)

Les enceintes Dolby Atmos Enabled sont une alternative pratique aux enceintes intégrées au plafond ; elles utilisent le plafond au-dessus de vous comme une surface réfléchissante pour réproduire le son au-dessus de l'auditeur. Ces enceintes doivent un pilote de démarrage unique montant et un traitement spécial des signaux. Ces fonctions peuvent être intégrées à une enceinte traditionnelle ou à un module d'enceinte indépendant. Les fonctions impactent de façon minimale le système d'emprunte global de l'enceinte tout en offrant une expérience d'écoute immersive lors de la lecture Dolby Atmos et Dolby Surround.

Dolby truehd

Dolby TrueHD est une technologie audio haute définition conduite par Dolby Laboratories, qui utilise une technologie de codage sans perte pour réproduire fidèlement le son des masters studio.

Ce format permet de prendre en charge jusqu'à 8 canaux audio avec une fréquence d'échantillonnage de 96kHz et une résolution de 24 bits et jusqu'à 6 canaux audio avec une fréquence d'échantillonnage de 192kHz et une résolution de 24 bits.

La virtualisation de hauteur Dolby Atmos est une solution de traitement du signal numérique qui exploite la profonde compréhension de Dolby de la perception audio humaine pour créer la sensation de son en hauteur diffusé par les enceintes au niveau de l'auditeur.

Ce traitement du signal applique des filtres de repère de hauteur aux composants audio en hauteur contenus dans le signal audio avant leur mixage dans les enceintes de niveau auditeur.

Ces filtres simulent les signaux spectraux naturels transmis par nos oreilles aux sons provenant d'au-dessus.

Pour la configuration des enceintes stéréo et 3.1 canaux, la virtualisation de hauteur Dolby Atmos est combinée à la virtualisation surround pour créer un son enveloppant à 360 degrés moins les enceintes qui seraient normalement utilisées derrière ou à côté de l'auditeur.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils

Commande dialogue

Vous permet de contrôler votre expérience d'écoute. Si vous avez besoin de clarté et d'intelligibilité, vous pouvez faire en sorte que les dialogues se distinguent davantage des bruits de fond.

Cela implique que le contenu a été créé pour prendre en charge Commande dialogue.

Abréviation de Digital Theater System, un système audio numérique développé par DTS. DTS fournit une expérience sonore surround puissante et dynamique, que vous trouvez généralement dans les plus belles salles de cinéma du monde.

DTS 96/24

DTS 96/24 est un format audio numérique permettant une reproduction sonore de qualité en 5.1 canaux avec une fréquence d'échantillonnage de 96 kHz et une quantisation 24 bits sur les DVD-Video.

DTSTM Digital Surround est le format surround numérique standard de DTS, Inc., compatible avec une fréquence d'échantillonnage de 44,1 ou 48kHz et jusqu'à 5.1 canaux de son surround discret numérique.

DTS-ES™ Discrete 6.1 est un format audio numérique discrete 6.1 canaux qui ajoute un canal surround arrière (SB) au son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur.

DTS-ES™ matrix 6.1

DTS-ESTM Matrix 6.1 est un format audio 6.1 canaux insererant un canal surround arrre (SB) à l'encodage de matrice par le son surround numérique DTS. Le decodage des signaux audio 5.1 canaux classiques est également possible en fonction du decodeur.

DTS Express

DTS Express est un format audio prenant en charge les faibles débits binaires (max. 5.1 canaux, 24 à 256 kbps).

Dts-hd

Cette technologie audio propose une qualité sonore supérieure et des fonctionnalités améliorées par rapport au système DTS conventionnel et est adoptée en tant qu'audio optionnel pour les Blu-ray Disc.

Cette technologie offre une transmission multicanaux, une vitesse de transfert des données supérieure, une fréquence d'échantillonnage élevée et une lecture audio sans perte. Les Blu-ray Disc prennent en charge un maximum de 7.1 canaux.

Panneau avant

hage

Panneau arrête

Télécommande

DTS-HD High Resolution Audio est une version améliorée des formats de signaux DTS, DTS-ES et DTS 96/24, compatible avec des fréquences d'échantillonnage de 96 ou 48kHz et jusqu'à 7.1 canaux de son numérique discre. Le débit élevé des données permet d'obtenir un son de meilleure qualité. Ce format est entièrement compatible avec les apparèils classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS-HD master audio

DTS-HD Master Audio est un format audio créé par Digital Theater System (DTS). Ce format permet de prendre en charge jusqu'à 8 canaux audio avec une fréquence d'échantillonnage de 96kHz et une résolution de 24 bits et jusqu'à 6 canaux audio avec une fréquence d'échantillonnage de 192kHz et une résolution de 24 bits. Il est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux.

Le signal DTS: X produit un hemisphère sonore, dans lequel les survols, ainsi que les bruits de fond ambiants deviennent justement enveloppants. Les objets DTS: X permettent au son de passer en douceur d'une enceinte à l'autre de manière très réaliste.

Permet une expérience audio immersive pour le contenu ancien. Le mode DTS Neural: X peut TRAITER VOIRE CONTENU STEREO, 5.1 ou 7.1 vers un format supérieur afin de vous permettre de profiter pleinement de toutes les enceintes de tout système audio surround.

DTS virtual: x

DTS Virtual: X vous permet de profiter d'un son multidimensionnel, indépendamment de la taille de la pièce, de la disposition ou de la configuration des enceintes.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils

Audio

Il s'agit du codec pour la méthode de compression audio sans perte développée par Apple Inc. Ce codec peut être lu sur iTunes, iPod ou iPhone. Les données compressées à environ 60-70% peuvent être décompressées aux mêmes données d'origine.

FLAC (free lossless audio codec)

FLAC signifie Free lossless Audio Codec, et représente un format de fichier audio libre sans perte. Sans perte signifie que le son est compressé sans perte de qualité.

La licence FLAC est indiquée ci-dessous.

Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Josh Coalson

Abréviation de Low Frequency Effect, un canal de sortie accentuant l'effet de basse fréquence sonore. Le son surround est intensifié par la production de basses profondes de 20 Hz à 120 Hz vers le(s) subwoofer(s) du système.

MP3 (MPEG audio layer-3)

Il s'agit d'un format de compression des données audio normalisé au plan international qui utilise la norme de compression vidéo "MPEG-1". Il comprime le volume de données à environ un onzième de sa taille initiale tout en conservant une qualité de son équivalente à celle d'un CD musical.

Panneau avant

hage

Panneau arrête

Télécommande

Connexions lecture réglages conseils

Ce sont les noms de différentes normes de format de compression numérique utilisées pour le codage des signaux vidéo et audio. Les normes vidéo sont notamment "MPEG-1 Video", "MPEG-2 Video", "MPEG-4 Visual", "MPEG-4 AVC". Les normes audio sont notamment "MPEG-1 Audio", "MPEG-2 Audio", "MPEG-4 AAC".

WMA (windows media audio)

Il s'agit de la technologie de compression audio mise au point par la société Microsoft.

Les données WMA peuvent être encodées à l'aide de Windows Media Player.

Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement.

Fréquence d'échantillonnage

L'échantillonnage consiste à effectuer une lecture d'une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l'onde lors de chaque lecture dans un format numérique (produisant un signal numérique).

Le nombre de lectures effectuées en une seconde est appelée "fréquence d'échantillonnage". Plus cette valeur est grande, plus le son produit est proche du son original.

Impédance des enceintes

Il s'agit de la valeur de la résistance CA, indiquée en (ohms).

Une puissance supérieure peut être obtenue lorsque cette valeur est plus faible.

Fonction de normalisation de dialogue

Cette fonction est automatiquement activée lors de la lecture de sources Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS ou DTS-HD.

Elle corrige automatiquement le niveau du signal standard des différentes sources programmes.

Gamme dynamique

La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l'appareil.

Mixage réducteur

Cette fonction réduit le nombre de canaux d'audio surround et effectue la lecture en fonction de la configuration du système.

Télécommande

Contents

Connexions Lecture Réglages Conseils

Vidéo

ISF (Imaging Science Foundation) est un organisme qui certifie les techniciens vidéo qui sont ensuite qualifiés pour effectuer l'étalonnage et l'ajustement en fonction des conditions d'installation. Elle permet également de définir les normes de qualité pour l'optimisation du périphérique de performances vidéo.

Progressif (balayage séquentiel)

Il s'agit d'un système de balayage du signal vidéo permettant d'afficher 1 trame de vidéo comme une image. Ce système restitue des images avec moins de bruit de fond et sans bord flou comparé au système entrelacé.

AirPlay

AirPlay envoie (lit) le contenu enregistré dans iTunes ou sur un iPhone/iPod touch/iPad à un appareil compatible via le réseau.

Clé WEP (clé réseau)

Il s'agit d'une clé utilisée pour le cryptage des données pendant leur transfert. Sur cet appareil, la même clé WEP est utilisée pour le cryptage et le décryptage des données et il est donc nécessaire de définir la même clé WEP sur les deux appareils afin de pouvoir établir la communication entre eux.

Wi-Fi®

La certification Wi-Fi garantit une interoperabilité testée et approuvée par la Wi-Fi Alliance, un groupe de certification de l'interopérabilité entre les appareils LAN sans fil.

Il s'agit d'une norme de sécurité établie par la Wi-Fi Alliance. Outre le SSID (nom de réseau) et la clé WEP (clé de réseau), il utilise également une fonction d'identification de l'utilisateur et un protocole de cryptage pour renforcer la sécurité.

Il s'agit d'une nouvelle version de WPA établie par la Wi-Fi Alliance, compatible avec un cryptage AES plus sûr.

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils

Il s'agit d'un système simple d'authentification mutuelle lorsqu'une chaîne de caractères prédéfinis correspond au point d'accès et au client du LAN sans fil.

Noms du réseau (SSID: service set identifier)

Lors de la formation de réseaux locaux sans fil, des groupes sont formés pour éviter les interférences, le vol de données, etc. Ces groupes sont basés sur "SSID (noms de réseau)". Pour améliorer la sécurité, une clé WEP est configurée de façon à ce que la communication ne soit pas disponible à moins que le "SSID" et la clé WEP correspondant. Ce mode est particulièrement adapté pour construire un réseau simplifié.

Lors de la transmission de signaux numériques entre plusieurs appareils, cette technologie de protection des droits d'auteur crypte les signaux pour empêcher la copie illicite du contenu.

La pièce dans laquelle se trouve l'appareil est appelée MAIN ZONE.

Appariement

L'appariement (enregistrement) est une opération qui est nécessaire pour pouvoir connecter un périphérique Bluetooth à cet appareil à l'aide de la technologie Bluetooth. Lorsque les appareils sont appariés, ils s'authentifient mutuellement et peuvent se connecter sans mauvaises connexions. Lors de l'utilisation de la connexion Bluetooth pour la première fois, vous devez appairer l'appareil et le périphérique Bluetooth qui doit être connecté.

Circuit de protection

Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu'une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

Panneau avant

hage

Panneau arrête

Télécommande

Renseignements relatifs aux marques commerciales

Works with

Apple AirPlay

Fabriqué sous licence Audyssey LaboratoriesTM, avec brevets américains et étrangers en instance. Audyssey MultEQ® XT, Audyssey Dynamic EQ® et Audyssey Dynamic Volume® sont des marques déposées d'Audyssey Laboratories.

Bluetooth

La marque et les logos Bluetooth® sont des marques commerciales déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par D&M Holdings Inc. est soumise à licence. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.

DOLBY

COMPATIBLE

ATMOS

DOLBY

VISION

Fabriqué sous licence de Dolby Laboratories.

Dolby, Dolby Atmos, Dolby Audio, Dolby Surround, Dolby Vision, et le symbole double-D sont des marques commerciales de Dolby Laboratories.

Panneau avant

hage

Panneau arrête

Télécommande

Contenus Connexions Lecture Réglages Conseils

Pour les brevets DTS, rendez-vous à l'adresse http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, DTS et le symbole, pris ensemble, DTS:X, the logo DTS:X, Virtual:X et le logo DTS Virtual:X sont des marques enregistrées et/ou des marques déposées de DTS, Inc. aux États-Unis et/ou dans d'autres pays. © DTS, Inc. Tous droits réservés.

Les termes HDMI, High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc.

Le logo Wi-Fi CERTIFIED est une marque commerciale déposée de l'Alliance Wi-Fi.

La certification Wi-Fi fournit l'assurance que le périphérique a passé le test d'interopérabilité effectués par l'Alliance Wi-Fi, un groupe qui atteste de l'interopérabilité entre les dispositifs de réseau local sans fil.

Panneau avant

hage

Panneau arrière

Télécommande

Section audio

• Amplificateur de puissance

Puissance nominale: Avant

100 W + 100 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T. H. D.)

140 W + 140 W (6 Ω/ohms, 1 kHz avec 0,7 % T. H. D.)

Centrale:

100 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T. H. D.)

140 W (6 Ω/ohms, 1 kHz avec 0,7% T. H. D.)

Surround:

100 W + 100 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T. H. D.)

140 W + 140 W (6 Ω/ohms, 1 kHz avec 0,7 % T. H. D.)

Surround arrière :

100 W + 100 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T. H. D.)

140 W + 140 W (6 Ω/ohms, 1 kHz avec 0,7 % T. H. D.)

Bornes de sortie: 4-16 Ω/ohms

Panneau avant

hage

Panneau arrête

Télécommande

• Analogue

Sensibilité de l'entrée: 200 mV

Réponse en fréquence: 10 Hz - 100 kHz — +1, -3 dB (mode Direct)

S/B: 100 dB (IHF-A charge, mode Direct)

Égaliseur

Sensibilité de l'entrée: 2,5 mV

Variation RIAA: ±1 dB (20 Hz à 20 kHz)

S/B: 74 dB (IHF-A)

Facteur de distorsion: 0.03% (1 kHz, 3 V)

• Bornes vidéo standard

Niveau d'entrée/sorting et impédance: 1 Vp-p, 75 Ω/ohms

Réponse en fréquence: 5 Hz - 10 MHz — 0, -3 dB

• Borne vidéo composante couleur

Niveau d'entrée/sorting et impédance: Signal Y — 1 Vp-p, 75 Ω/ohms

Signal P_B / C_B 0,7 Vp-p, 75 Ω/ohms

Signal

Réponse en fréquence : 5 Hz - 60 MHz — 0, -3 dB

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils

Section tuner

[FM] [AM]

(Remarque: V à 75 Ω/ohms, 0 dBf = 1 x 10^-15 W)

Gamme de fréquence de réception : 87,5 MHz - 108,0 MHz 522 kHz - 1611 kHz

Sensibilité efficace: 1,2 μV (12,8 dBf) 18 μV

50 dB sensibilité: MONO - 2,8 μV (20,2 dBf)

Ratio S/B : MONO - 70 dB (IHF-A charge, mode Direct)

Section du réseau local sans fil

Type de réseau (normes LAN sans fil) : Conforme à IEEE 802.11a/b/g/n

(conforme au Wi-Fi®) *1

Sécurité: WEP 64 bits, WEP 128 bits

WPA/WPA2-PSK (AES)

WPA/WPA2-PSK (TKIP)

Plage des fréquences utilisées : 2,4 GHz, 5 GHz

Le logo Wi-Fi® CERTIFIED et le logo du produit Wi-Fi CERTIFIED sont des marques commerciales déposées de l'Alliance Wi-Fi.

Panneau avant

hage

Panneau arrête

Télécommande

Index

Contents

Connexions Lecture Réglages Conseils

Section bluetooth

Système de communication : Spécification Version Bluetooth 4.1

Puissance de transmission : Spécification Version Bluetooth Classe de Puissance 1

Portée de communication maximale : Environ 30 m dans la ligne de vision *2

Plage des fréquences utilisées : 2,4 GHz

La plage de communication réelle varie selon l'influence de facteurs tels que les obstacles entre les appareils, les ondes électromagnétiques émises par les fours à micro-ondes, l'électricité statique, les téléphones sans fil, la sensibilité de la réception, la performance de l'antenne, le système d'exploitation, le logiciel de l'application, etc.

Panneau avant

hage

Panneau arrête

Télécommande

Général

Température de fonctionnement: 5°C - 35°C

Consommation électrique en mode veille:

Modes veile	Éléments de configuration du menu			Consommation électrique
	Commande réseau (T p. 208)	Autorise mise à jour (T p. 219)	HDMI Pass Through (T p. 166) / HDMI Contrôle (T p. 168)
Veille normale Arrêt en veille Arrêt Arrêt 0,1 W
Contrôle réseau (Bluetooth) Toujours actif - Arrêt 3,3 W
Contrôle réseau (Ethernet) Toujours actif - Arrêt 3,4 W
Contrôle réseau (Wi-Fi) Toujours actif - Arrêt 3,7 W
Veille CEC Arrêt en veille Arrêt Marche 0,5 W
Veille RS-232C *	Arrêt en veille Arrêt	Arrêt 0,5 W

• Lorsque cet appareil est réglé en mode veille par l'envoi d'une commande de veille depuis le contrôleur externe via le connecteur RS-232C de cet appareil. Pour des raisons d'amélioration, les caractéristiques et l'appareil sont susceptibles d'être modifiés sans avertissement préalable.

Contenus Connexions Lecture Réglages Conseils

Dimensions (Unité : mm)

Poids:10,1kg

Panneau avant

hage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils

Chiffres

3D 250 4K 250 5.1 canaux 33,41 7.1 canaux 33,42

Affectation des entrées 178 Affiche 19 AirPlay 107 Antenne FM/AM 63,82 Appariement 78, 79 Assistant de config. 151 Audyssey Dynamic EQ® 267 Audyssey Dynamic Volume 267 Audyssey MultEQ® XT 267

Camescape 60 Circuit de protection 275 Commande d'un boitier 58 Compte HEOS 99,210 Conf. Audyssey® 182 Connexion des enceintes 36 Conseils 227 Console de jours 60 Contrôle Internet 142 Conversion vidéo 172, 253

Dépistage des pannes 229 Dispositif de commande externe 67 Dispositif mémoire USB 62, 73 Dolby Atmos 268 Double amplificateur 48

Favoris HEOS 112 Formats audio 252, 255, 257, 258

HDCP 252 HDMI Contrôle 131, 168

LAN filaire 65,203 LAN sans fil 66, 204 Lecteur Blu-ray Disc 59,72 Lecteur DVD 59,72 Listedattente 74,95,102

Connexions lecture réglages conseils

M-DAX 157 Minuterie sommeil 134 Mise à jour du micrologiciel 218 Mise en sourdine 72 Mode audio auto 122 Mode audio Direct 126 Mode audio Dolby 123, 268 Mode audio DTS 124, 270 Mode audio multicanaux PCM 125 Mode audio original 125 Mode audio stéréo 126 Mode ECO 211 Mode photo 164 Mode son 120, 259, 261

NAS 94

Panneau arrière 21 Panneau avant 16 Paramétrage général 151, 211 Paramétrage WiFi 204 Paramétrage de l'enceinte 149, 182 PC 94 Périphérique Bluetooth 78 Plan du menu de l'interface graphique 148 Position d'écoute 182 Pure Direct 121

Radio Internet 92 Réglages audio 148, 153 Réglages Audyssey 160, 184 Réglages d'entrée 149, 178 Réglages réseau 203 Réglages vidéo 148, 164 Réinitialisation des réglages du réseau 249 Réinitialisation des réglages d'usine 248

Sélection Vidéo 116 Sélection intelligente 136 Signal d'entrée 264 Source d'entrée 71 Spotify 110

Connexions lecture réglages conseils

Télécommande 25

Toutes zones stéréo 118

Tuner satellite 58

TV 53, 55, 56

Télévision par câble 58

Veille auto 214

Volume 72,114

ZONE2 50,144

Panneau avant

hage

Panneau arrière

Télécommande

www.marantz.com
