VLPS240 - Sonnette de portes PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module d'alimentation pour interphone vidéo
Marque	Panasonic
Modèle	VL-PS240
Dimensions (H x L x P)	116 x 100 x 54 mm (sans saillies)
Poids	230 g
Alimentation d'entrée	220–240 V CA, 0,2 A, 50/60 Hz
Alimentation de sortie	24 V CC, 0,6 A
Environnement de fonctionnement	Température : 0 °C à +50 °C / Humidité relative : jusqu'à 90 % (sans condensation)
Méthodes d'installation	Fixation sur rail DIN ou montage mural avec vis incluses
Matériau extérieur	Résine PC+ABS ignifuge
Longueur de câble max. (module ↔ appareil)	10 m (fil Ø 0,65 mm) ou 20 m (fil Ø 2 mm)
Accessoires inclus	2 vis de montage (4 mm × 40 mm) et 2 serre-câbles
Utilisation	Intérieur uniquement
Nettoyage	Chiffon doux et sec ; éviter solvants et produits abrasifs
Consignes de sécurité	Installation par un technicien qualifié ; couper l'alimentation avant câblage ; utiliser le module d'alimentation spécifié
Indice de protection	Équipement de classe II (double isolation)

FOIRE AUX QUESTIONS - VLPS240 PANASONIC

Quel est le rôle du module d'alimentation VL-PS240 ?

Le VL-PS240 est un module d'alimentation conçu pour fournir une tension de 24 V CC aux systèmes d'interphone vidéo Panasonic. Il transforme le courant secteur (220-240 V CA) en courant continu pour alimenter les moniteurs, stations d'accueil et autres périphériques.

Puis-je installer le module d'alimentation à l'extérieur ?

Non, le VL-PS240 est destiné à une utilisation en intérieur uniquement. Il doit être installé dans une armoire électrique ou un panneau de commande à l'abri des intempéries et de l'humidité.

Quels types de câbles utiliser pour le raccordement ?

Utilisez des câbles à 2 conducteurs en cuivre plein avec gaine PVC ou polyéthylène. Pour la liaison entre le module et l'appareil connecté, prévoyez un fil de 0,65 mm² (22 AWG) pour une distance maximale de 10 m, ou du 2 mm² (12 AWG) pour une distance maximale de 20 m.

Comment fixer le module d'alimentation au mur ?

Deux vis de montage (4 mm × 40 mm) sont fournies. Percez des trous dans le mur, insérez les chevilles adaptées au matériau (brique, béton), puis vissez solidement le module. Évitez les murs fragiles (placo, ALC de moins de 18 mm).

Que faire en cas de dysfonctionnement ou d'odeur anormale ?

Si le produit émet de la fumée, une odeur inhabituelle ou un bruit étrange, débranchez immédiatement la prise secteur et contactez un centre de service agréé. N'essayez pas de réparer vous-même.

Le module d'alimentation peut-il être utilisé en cas de coupure de courant ?

Non, le VL-PS240 n'est pas conçu pour fonctionner sur batterie. En cas de coupure de courant, l'interphone vidéo sera hors service. Panasonic décline toute responsabilité pour les dommages liés à une coupure.

Comment nettoyer le module d'alimentation ?

Essuyez-le avec un chiffon doux et sec. En cas de saleté tenace, humidifiez légèrement le chiffon. N'utilisez jamais d'alcool, de benzène, de diluant, de cire, de poudre à récurer ou de produits chimiques aggressifs.

Quelle est la tension de sortie et le courant maximal ?

La sortie délivre 24 V CC avec un courant maximal de 0,6 A. Assurez-vous que l'appareil connecté ne dépasse pas cette capacité pour éviter une surcharge.

Puis-je utiliser le module d'alimentation avec d'autres marques d'interphone ?

Le VL-PS240 est spécifiquement conçu pour les systèmes d'interphone vidéo Panasonic. L'utilisation avec d'autres marques n'est pas recommandée et pourrait endommager l'équipement ou provoquer des risques électriques.

Comment éliminer le produit en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Déposez-le dans un point de collecte agréé pour les déchets d'équipements électriques et électroniques (DEEE). Vous pouvez également contacter un centre de service Panasonic pour connaître les options de recyclage.

MODE D'EMPLOI VLPS240 PANASONIC

N° du modèle vl-ps240

Merci d'avoir acquis un produit Panasonic.

Veuillez suivre toutes les instructions de ce document et le conserver pour consultation ultérieure.

Lisez attentivement les informations indiquées à la section "1.1 Informations de sécurité importantes" en particulier.

Ce produit est un module d'alimentation vendu séparément et conçu pour être utilisé avec les systèmes d'intercom vidéo Panasonic.

Remarques destinées à l'installateur

• Lisez attentivement ce document, puis installez le produit en toute sécurité et en bonne et due forme en respectant les instructions.
• N'utilisez que les pièces/accessoires spécifiés par le fabricant.
• L'installation doit être effectuée conformément aux règles d'installation en vigueur.

1. Informations importantes

1.1 Informations de sécurité importantes 3 1.2 Instructions de sécurité importantes 4 1.3 Avis de non-responsabilité 4 1.4 Autres informations importantes 4 1.5 Informations générales 4 1.6 Pour l'Inde uniquement 5 1.7 Pour l'Europe 5

2. Préparation

2.1 Éléments inclus 6 2.2 Spécifications 6 2.3 Diagrammes des périphériques 6

3. Installation

3.1 Précautions d'installation 7 3.2 Installation du module d'alimentation 7 3.3 Nettoyage 10 3.4 Termes et illustrations du présent document 10

1.1 Informations de sécurité importantes

Pour éviter des blessures graves, une perte de vie ou des dommages matériels et pour garantir le fonctionnement correct et sûr de votre produit, lisez attentivement cette section avant d'utiliser le produit.

Prévention contre les incendies, les chocs électriques et les courts-circuits

• Confiez les travaux d'installation au distributeur. Les travaux d'installation nécessitent des compétences techniques et de l'expérience. Le raccordement électrique ne doit être effectué que par un technicien homologué. En cas de non-respect de cette consigne, vous risquez de provoquer un incendie, un choc électrique, de vous blesser ou d'endommager le produit. Contactez le distributeur. Pour Australie/Nouvelle-Zélande uniquement : L'installation doit uniquement être effectuée par un electricien agréé. Le câblage doit être réalisé conformément aux règles de câblage AS/NZS 3000. Utilisez uniquement le module d'alimentation VL-PS240.
• Ne placez pas d'objets sur les câbles électriques. Installez le produit dans un lieu où personne ne peut marcher ou trébucher sur les câbles électriques.
• Ne laissiez pas les câbles électriques être excessivement tirés ou piès, ni placés sous des objets lourds. Assurez-vous que tous les branchements de la prise secteur au module d'alimentation sont sûrs.
• Ne touchez jamais le module d'alimentation ni les câbles électriques avec les mains mouillées.
• N'utilisez pas le module d'alimentation pour des installations extérieures (usage intérieur uniquement).
• Ne démontez pas et ne modifiez pas le produit. Si un entretien est nécessaire, confiez-le à un centre de service agréé. Démonter le produit ou le manipuler d'une manière non décrite dans la documentation peut vous exposer à des tensions dangereuses et à d'autres risques.
• Ne touchez pas le produit ni le module d'alimentation pendant un orage électrique. Il peut exister un risque de décharge électrique en raison de la foudre.
• N'installez jamais le câblage électrique pendant un orage.
• Ne raccordez pas d'appareils non spécifiés.
• Ne branchez pas un cordon d'alimentation à une borne qui n'est pas spécifiée dans ce document.
• Lorsque vous percez des trous dans les murs pour l'installation de l'appareil ou pour le câblage électrique, ou lorsque vous fixez le cordon d'alimentation, veillez à ne pas endommager le câblage ni les conduits existants.
• N'effectuez pas de raccordements électriques lorsque la prise électrique est sous tension.
• N'installez pas le produit ni le module d'alimentation dans les endroits suivants :
• Endroits où le produit et le module d'alimentation risquent de recevoir des projections d'eau ou de produits chimiques
• Endroits exposés à une forte concentration de poussière ou à un taux d'humidité élevé
• Ne poussez pas d'objets dans les ouvertures du produit.
• Si l'une des conditions suivantes survient, débranche le module d'alimentation de la prise secteur et confiez l'entretien à un centre de service/agréé.
• Le produit émet de la fumée, une odeur anormale ou fait un bruit inhabituel
• Les câbles électriques sont endommagés ou effilochés
• Des objets métalliques ont été déposés à l'intérieur du produit
• Si les fils existants sont utilisés, il est possible qu'ils contiennent une tension CA. Contactez un centre de service/agréé.

Prévention des accidents, des blessures et des dommages matériels

• N'utilise pas le produit dans des zones instables ou des zones sujettes à de fortes vibrations. Une chute du produit pourrait en résulter, ce qui serait susceptible d'endommager le produit voire de provoquer des blessures. Veillez à ce que l'alimentation soit coupée au niveau du disjoncteur avant d'effectuer tout travail de câblage.
• Branchez toujours les câbles électriques aux bornes de raccordement appropriées. Une connexion incorrecte des câbles électriques peut endommager le module d'alimentation. Pour éviter que les câbles d'alimentation ne se débranchent et pour empêcher tout court-circuit électrique, fixez-les à l'aide des serre-câbles inclus et mettez en place les caches de câbles.
• Insérez fermement les câbles électriques dans les bornes, au maximum. Si ce n'est pas le cas, de la chaleur peut être générée.
• Si le câblage électrique passe à l'extérieur, utilisez une gaine et un dispositif de protection contre les surtensions.
• Si le câblage électrique est souterrain, utilisez une gaine et n'effectuez aucun raccordement dans le sol.
• Installez le produit en toute sécurité en respectant les instructions indiquées dans ce document afin d’éviter qu’il ne se décroche du mur. Évitez d’installer le produit sur des murs peu solides, tels que des murs en placoplatre, en ALC (béton léger autoclave) ou des murs en parpaing ou de revêtement (de moins de 18 mm d’épaisseur).
• Le module d'alimentation est utilisé comme dispositif principal de déconnexion. Assurez-vous que la prise secteur est installée à proximité du produit et qu'elle est facilement accessible.

1.2 Instructions de sécurité importantes

Lors de l'utilisation de ce produit, observez toujours les consignes de sécurité élémentaires afin de réduire le risque d'incendie, d'électrocution et/ou de blessure corporelle.

1. N'utilisez pas ce produit à proximité de l'eau. Par exemple, à proximité d'une baignoire, d'un lavabo, d'un évier ou d'une lessiveuse, dans un sous-sol humide ou à proximité d'une piscine, etc.
2. Utilisez uniquement le module d'alimentation spécifique mentionné dans ce document.

1.3 Avis de non-responsabilité

• Dans les limites autorisées par la loi, Panasonic décline toute responsabilité en ce qui concerne les blessures ou les dommages matériels résultant d’échecs liés à une installation inappropriée ou à une utilisation autre que celle indiquée dans ce document.

1.4 Autres informations importantes

• En cas de non-utilisation du produit pendant une période prolongée, débranchez-le de la prise secteur.
• Si vous arrêtez d'utiliser le produit, retirez-le du mur pour l'empêcher de tomber.
• Ce produit ne peut pas être utilisé en cas de coupure de courant.
• La responsabilité de Panasonic ne saurait être engagée pour des dommages résultant de facteurs externes, tels que des coupures de courant.

1.5 Informations générales

• En cas de problème, commencez par contacter votre revendeur.
• Après avoir retiré le produit et les éléments inclus de l'emballage, rangez, jetez ou recyclez l'emballage selon le besoin. Veuillez noter que certains types d'emballages peuvent présenter un risque d'étouffement ou de suffocation.

Symboles graphiques utilisables sur l'équipement et description

Symbole Explication
~	Courant alternatif (c.a.)
---	Courant continu (c.c.)
½	Conducteur de terre de protection
½	Conducteur de terre de raccordement de protection
½	Conducteur de terre fonctionnel
	Pour l'utilisation en interieur uniquement
	Équipement de catégorie II (équipement dont la protection contre les décharges élec-triques est basée sur une isolation double ou renforcée)
	"Marche" (électricité, push-push)
○	"Arrêt" (électricité)
	Veille (électricité)
	"Marche"/"Arrêt" (électricité, push-push)
	Attention, risque de décharge électricule

L’élimination des équipements usagés (Applicable uniquement dans les pays membres de l’Union française et les pays disposant de systèmes de recyclage.)

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme (1) indique que les appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'union française

Si vous souhaitez jeter un équipement électrique ou électronique, veuillez contacter votre distributeur ou votre fournisseur pour de plus amples informations.

Information relative à l'élimination des déchets dans les pays extérieurs à l'union européenne

Le symbole ci-dessus (1) n'est valable que dans l'Union européenne. Si vous souhaitez jeter ce produit, veuillez contacter vos autorités locales ou votre distributeur pour connaître la méthode appropriée.

Déclaration de conformité avec les exigences des règles (gestion) relatives aux déchets électroniques

Le produit est conforme aux exigences de réduction des substances dangereuses des règles relatives aux déchets électroniques.

Contenu des substances dangereuses avec l'exemption des applications individuelles dans l'ANNEXE II des règles relatives aux déchets électroniques :

1. Plomb (Pb) - pas plus de 0,1% en poids;
2. Cadmium (Cd) - pas plus de 0,01% en poids;
3. Mercure (Hg) - pas plus de 0,1% en poids;
4. Chrome hexavalent (Cr^6+) - pas plus de 0,1% en poids;
5. Polybromobiphenyles (PBB) - pas plus de 0,1% en poids;
6. Polybromodiphenyléthers (PBDE) - pas plus de 0,1% en poids.

Informations concernant la mise au rebut

À des fins de recyclage pour faciliter l'utilisation efficace des ressources, veuillez retourner ce produit à un centre de collecte agréé situé à proximité, un démonteur ou un recycleur homologué ou un centre de service Panasonic lors de la mise au rebut de ce produit.

Veuillez consulter le site Web de Panasonic pour de plus amples informations sur les centres de collecte, etc., ou appelez le numéro gratuit ci-dessous.

Site web :

http://www.panasonic.com/in/corporate/sustainability/panasonic-india-i-recycle-program.html

Assistance téléphonique de service : 1800 103 1333 ou 1800 108 1333

Contact du représentant autorisé :

Les éléments suivants sont inclus avec le module d'alimentation.

Élément Quantité
Vis (4 mm × 40 mm)	2
Utilisées pour fixer le module d'almen-tation au mur.
Serre-câble	2
Sert à fixer les câbles CA et CC.

2.2 Spécifications

Le module d'alimentation est destiné à une utilisation à l'intérieur uniquement.

Source d'almen-tation	Entrée : 220-240 V CA, 0,2 A,50/60 HzSortie : 24 V CC, 0,6 A
Dimensions (mm)(hauteur × largeur× profondeur)(parties saillantesexclues)	116 × 100 × 54 environ
Masse (Poids) 230 g	environ
Environnement defonctionnement	Température ambiente : de 0 °C à+50 °C environHumidité relative (sans condensa-tion) : jusqu'à 90%
Méthode d'installation	Fixation à un rail DINMontage mural (avec les vis inclu-ses)
Matériau extérieur Résine PC+ABS ignifuge

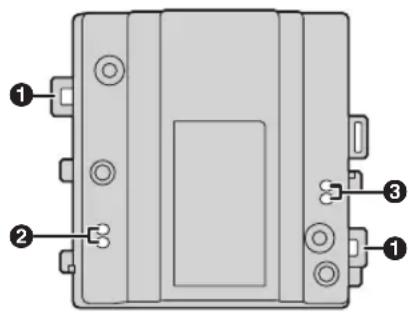

2.3 Diagrammes des périphériques

Exemple : module d'alimentation sans le cache de câble

1 Crochet pour la fixation des câbles à l'aide d'un serre-câble 2 Bornes de connexion AC IN 3 Bornes de connexion DC OUT

3.1 Précautions d'installation

Reportez-vous aux informations de la section 1 Informations importantes (page 3) avant d'installer le produit.

Attention

• Branchez toujours les câbles électriques aux bornes de raccordement appropriées. Une connexion incorrecte des câbles électriques peut endommager le module d'alimentation. Pour éviter que les câbles d'alimentation ne se débranchent et pour empêcher tout chic électrique, fixez-les à l'aide des serre-cables inclus et mettez en place les caches de câbles.
• Si le câblage électrique passé à l'extérieur, utilisez une gaine et un dispositif de protection contre les surtensions.
• Si le câblage électrique est souterrain, utilisez une gaine et n'effectuez aucun raccordement dans le sol.
• Installlez le produit en toute sécurité en respectant les instructions indiquées dans ce document afin d’éviter qu’il ne se décroche du mur. Évitez d’inverser le produit sur des murs peu solides, tels que des murs en placoplatre, en ALC (béton léger autoclave) ou des murs de parpaing ou de revêtement (de moins de 18 mm d’épaisseur).

Éléments requis

• Module d'alimentation
• Serre-cables (inclus avec le module d'alimentation) - Vis (incluses avec le module d'alimentation) - Fils pour les raccordements CA et CC (fournis par l'utilisateur)

Reportez-vous à la section 3.2.4 Type de fils et longueur maximale des fils (page 9).

Emplacement d'installation

• L'appareil doit être installé à l'intérieur d'une armoire ou panneau électrique.
• Incorporez à l'équipement un dispositif externe de coupure de l'alimentation accessible facilement.

Le coupe-circuit externe doit être certifié et respecter des lignes de fuite et espaces d'air de 3 mm au minimum.

Méthodes d'installation

Les 2 méthodes suivantes peuvent être employées pour l'installation du module d'alimentation.

• fixation à un rail DIN (fourni par l'utilisateur) - fixation directe à un mur

3.2.1 Branchement des fils CA et des fils CC

1 Dénez les extrémités des fils à brancher au module d'alimentation comme illustré ci-dessous.

Fils CA Fils CC

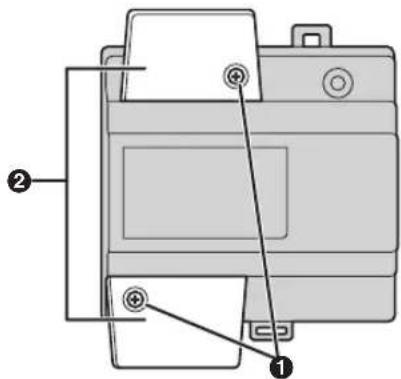

2 Retirez les vis des caches de câbles, puis retirez les caches de câbles.

Vis Caches de câbles

3 Branchez les fils CA aux bornes AC IN sur le dessus du module d'alimentation, puis branchez les fils CC aux bornes DC OUT sur le dessous du module d'alimentation.

Vue de dessus (Fils CA)

Vue de dessous (Fils CC)

Pour les fils CC, le fil noir est négatif (-) et le fil d'une autre couleur est positif (+). Notez la couleur de chaque fil CC et à quelle borne chaque fil doit être branché, puis insérez les fils CC comme illustré.

ATTENTION

• Insérez fermement les câbles électriques dans les bornes, au maximum. Si ce n'est pas le cas, de la chaleur peut être générée.

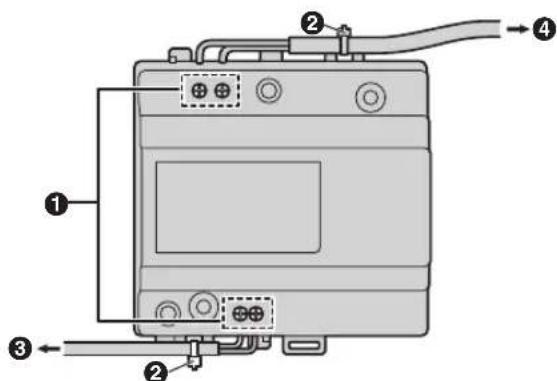

Serrez les vis des bornes afin de fixer les fils CA et CC (zone de fil dénudé) aux bornes, puis utilisez les serre-câbles pour fixer les fils CA et CC (zone gainée) aux trous des serre-câbles sur le dessus et le dessous du module d'alimentation.

1. Vis des bornes 2. Serre-cables connectés aux trous des serre-cables Vers la station d'accueil 4. Vers la prise secteur CA

• Couple recommandé :
• Bornes AC IN: 0,5 N·m {5,1 kgf·cm}
• Bornes DC IN: 0,45 N·m {4,6 kgf·cm}

5 Veillez à refixer les caches de câbles puis à serrer solidement les vis des caches de câbles.

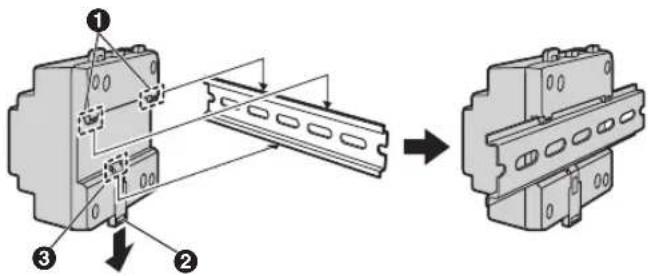

3.2.2 Fixation à un rail DIN

Fixez le module d'alimentation au rail DIN de sorte que le crochet inférieur soit placé sur le dessous du module d'alimentation.

1 Suspendez les crochets supérieurs (1) du module d'alimentation sur le dessus du rail DIN. - Le module d'alimentation est à prisent suspendu au rail DIN, mais il n'est pas fixé. 2 Abaissez le levier (2), assurez-vous que le dessous du module d'alimentation est bien posé à plat sur le rail DIN, puis relâchez le levier. Le crochet inférieur (3) coulissera vers le haut afin de fixer le dessous du module d'alimentation au rail DIN.

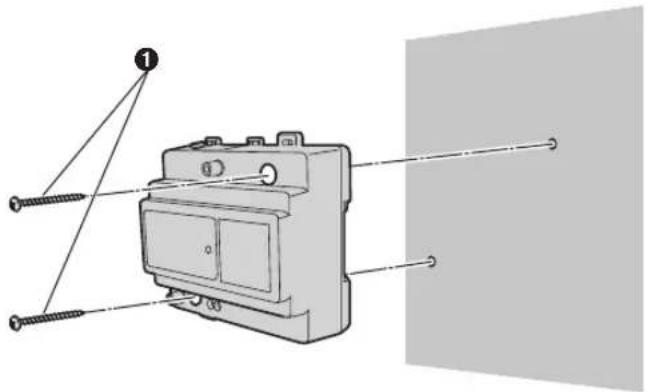

3.2.3 Fixation directe à un mur

Fixez solidement le module d'alimentation au mur à l'aide des 2 vis de montage (1).

3.2.4 Type de fils et longueur maximale des fils

Câblage Diamètre des fils Longueur max.
Module d'alimentation ↔	Appareil connecté (exemples : station accueil, distributeur, moniteur principal, etc.)	0,65 mm (22 AWG)	10 m environ*1
		2 mm (12 AWG)	20 m environ*1
Module d'alimentation ↔	Source d'alimentation CA	1,2 mm (17 AWG)	Aucune exigence
		2 mm (12 AWG)

*1 La longueur maximale du câblage varie en fonction de l'appareil connecté. Pour plus d'informations, reportez-vous à la documentation incluse avec l'appareil.

Tenez compte des remarques suivantes lorsque vous sélectionnez le câblage

• Utilisez des câbles à 2 conducteurs (cuivre plein) avec une gaine en PVC à isolation PE (polyéthylène). Il est recommandé d'opter pour des câbles non blindés à mi-capacitance.
• Un câblage de module d'alimentation certifié doit être utilisé avec cet équipement. Il est nécessaire de tenir compte des réglements nationaux applicables en matière d'installation et/ou d'équipements. Vous devez utiliser des cables d'alimentation certifiés qui ne soient pas plus légers que des cables ordinaires en chlorure de polyvinyle (PVC) conformément à la norme IEC 60227.

3.3 Nettoyage

Essuyez le produit à l'aide d'un chiffon doux et sec.

En cas d'encrassement excessif, essuyez le produit avec un chiffon légèrement humidifié.

Important :

• N'utilise aucun produit de nettoyage contenant de l'alcool, de la poudre de polissage, du savon en poudre, du benzène, du diluant, de la cire, du pétrole, ni d'eau bouillante. Ne vaporise pas non plus d'insecticide, de lave-vitres ou de laque capillaire sur le produit. Un changement de couleur ou de qualité du produit risquerait en effet de se produire.

3.4 Termes et illustrations du présent document

• Les suffixes des nombres de modèles (par exemple le "BX" dans "VL-PS240BX") sont omis sauf si nécessaires.
• La conception et les spécifications du produit sont susceptibles d’être modifiées sans préavis.
• Les illustrations peuvent légèrement varier par rapport au produit réel.

1006, Oaza Kadoma, Kadoma-shi, Osaka 571-8501, Japan

http://www.panasonic.com
