60BFH3800 - Projecteur SALORA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Projecteur
Résolution	1080p (Full HD)
Luminosité	3800 lumens
Contraste	3000:1
Technologie d'affichage	DLP
Connectivité	HDMI, USB, VGA
Dimensions	30 x 22 x 10 cm
Poids	2.5 kg
Utilisation recommandée	Présentations, films, jeux vidéo
Maintenance	Nettoyage régulier de l'objectif, remplacement de l'ampoule selon l'utilisation
Sécurité	Ne pas exposer à l'humidité, éviter les chocs
Garantie	2 ans

FOIRE AUX QUESTIONS - 60BFH3800 SALORA

Comment connecter le projecteur SALORA 60BFH3800 à un ordinateur ?

Utilisez un câble HDMI pour connecter le port HDMI du projecteur au port HDMI de votre ordinateur. Assurez-vous que le projecteur est allumé et sélectionnez la source HDMI correspondante à l'aide de la télécommande.

Quelle est la résolution maximale supportée par le SALORA 60BFH3800 ?

Le projecteur SALORA 60BFH3800 supporte une résolution maximale de 1920 x 1080 pixels (Full HD).

Que faire si l'image projetée est floue ?

Vérifiez la distance entre le projecteur et l'écran. Ajustez la mise au point à l'aide de la molette de mise au point située sur le projecteur. Assurez-vous également que l'objectif est propre.

Comment ajuster le son du projecteur SALORA 60BFH3800 ?

Utilisez la télécommande pour accéder aux paramètres audio et ajuster le volume. Vous pouvez également connecter des haut-parleurs externes via la sortie audio si nécessaire.

Le projecteur ne s'allume pas, que faire ?

Vérifiez que le projecteur est correctement branché à une prise de courant fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état. Si le problème persiste, essayez de réinitialiser le projecteur en le débranchant pendant quelques minutes.

Comment changer la source d'entrée sur le SALORA 60BFH3800 ?

Appuyez sur le bouton 'Source' de la télécommande ou du panneau de contrôle du projecteur pour faire défiler les options disponibles et sélectionnez la source souhaitée.

Le projecteur surchauffe, que faire ?

Assurez-vous que le projecteur est placé dans un endroit bien ventilé et que les évents ne sont pas obstrués. Éteignez le projecteur et laissez-le refroidir avant de le rallumer.

Comment mettre à jour le firmware du projecteur ?

Visitez le site Web de SALORA pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le projecteur via une clé USB.

Le projecteur ne détecte pas mon appareil, que faire ?

Vérifiez que votre appareil est compatible avec le projecteur. Assurez-vous que le câble utilisé est en bon état et correctement connecté. Redémarrez le projecteur et l'appareil pour rétablir la connexion.

MODE D'EMPLOI 60BFH3800 SALORA

Averssement	1
Précauons de sécurité	2
Cauon	3
Installaon	3
Installaon complète	4
Réglage standard	5
Méthode d'installaon	6
Aperçu du produit	7
Panneau de commande	8
Prises d'entrée	9
Mere sous/hors tension	10
Réglage d'image/keystone	11
Télécommande	12
Menus	13
Menus réglage	13
Mise à jour	16
Branchement à l'ordinateur	17
Dépannage	18
Spécicaons	19
Liste des accessoires	20

Averssement :

Ne pas regarder dans l'object lorsque le projecteur est en marche. Cela peut provoquer de graves dommages oculaires, parculièrement aux jeux des enfants.

Ne pas placer le projecteur sur un surface mouillé, pour éviter le risque d'un choc électrique.

Haut tension, ne pas ouvrir, sauf par les professionnels ! CAUTION

Instrucons d'ulisaon importantes

Indicaon tension dangereuse

Aenon, appareil électrique de classe A

Parce que cet appareil est un appareil électrique de classe A, il peut causer d'interférences électromagnéques.

Installer les piles dans la télécommande :

Pour éviter tout dommage, assurez-vous que les piles soient correctement insérées dans comparment de la télécommande en vériant la polarité.

Ne laissez jamais installez les piles par des enfants, cela peut être dangereux.

Précauons de sécurité

Nous vous prions de lire les instrucons aenvement avant d'uliser le projecteur et conservez-les pour référence future.

Suivez les instrucons lors de l'ulisaon et/ou réparaon du projecteur.

1. Instrucons de neoyage

Uliser un chion humide sans détergent pour neoyer le projecteur. Assurez-vous de débrancher le cordon d'alimentaon avant le neoyage.

2. Accessoires

Pour éviter le dommage, uliser exclusivement les accessoires recommandés.

3. Surfaces humides

Ne pas placer le projecteur sur une surface humide.

4. Installaon

Installer le projecteur sur une surface stable.

5. Venlaon

Pour assurer un fonconnement correct, il faut neoyer le ltre une fois par mois.

6. Puissance

Avant de brancher le cordon d'alimentaon, assurez-vous que la puissance correcte soit disponible.

7. Fil de terre

Le projecteur est équipé d'une che d'alimentaon de type mise à la terre.

8. Protecon du cordon

d'alimentation Assurez-vous que le cordon d'alimentaon est en parfait d'état de fonconnement avant l'ulisaon.

9. Orage

En cas de non-ulisaon pendant une période prolongée ou en cas de risque d'orage, débranchez le cordon d'alimentaon.

10. Réparaon

En raison d'une haute tension, ne pas ouvrir ou essayer de réparer le projecteur vous-même. Faîtes appel à un technicien professionnel.

11. La chaleur

Ne pas placer le projecteur près d'une source de chaleur, ce qui pourrait réduire la durée de vie du projecteur.

Installaon

• An de prolonger la durée de vie du projecteur, ne pas uliser dans les condions de l'humidité, la poussière ou le brouillard.
• Pour une performance opmale, veuillez uliser cet appareil dans une pièce sombre, avec les rideaux fermés, pour exclure la lumière du soleil. Assurez-vous que la surface soit plane et stable pour qu'il ne peut pas tomber et causer des blessures. Ulisez le vidéoprojecteur prudemment, le vidéoprojecteur peut s'endommager lorsqu'il tombe, parculièrement la lenlle.
• Température de fonconnement projecteur: 5°C - 35°C
• Température de stockage projecteur : 0°C - 40°C
• Ne pas obstruer la fente de venlation du projecteur. Si la température intérieure du projecteur est trop élevée, il s'éteindra automaquement pour éviter de s'endommager. Pour éviter ce surchaue, veuillez neoyer le ltre une fois par mois.

Mere en marche et éteindre le projecteur

• Pour mere en marche le projecteur, branchez le cordon d'alimentaon, puis appuyez sur la touche « Power » sur le panneau. Il prendra quelques minutes pour que la lampe se démarre.
• Pour éteindre le projecteur, appuyez une autre fois sur la touche « Power ». Rerez puis le cordon d'alimentaon de la prise de courant.

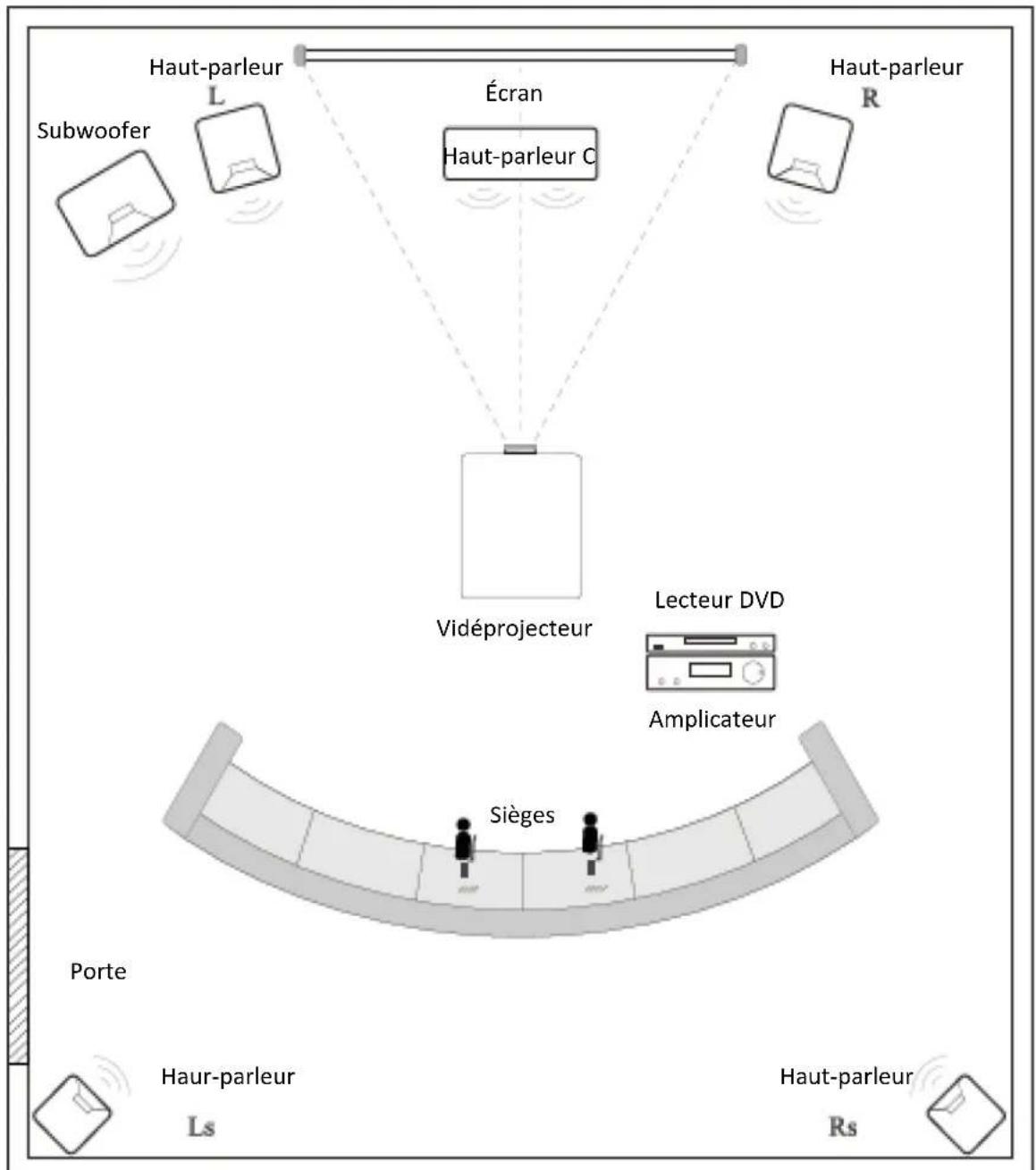

INSTALLATION COMPLÈTE

Eviter la lumière directe du soleil pour une qualité d'image opmale. Fermer les rideaux lorsque vous ulisez le projecteur pendant la journée.

Installaon

Réglage standard (Projecon de face)

Veuillez vous référer au tableau suivant pour régler votre taille d'image et le distance (du lenlle à l'écran)

Taille d’Image	Distance
	16 :9	4 :3
50“	1.63m	1.90m
70“	2.25m	2.65m
100“	3.10m	3.55m
120“	3.80m	4.40m

(Nous vous conseillons de ne pas excéder le 80" pour une meilleure visualisation)

Veuillez tenir un marge de ± 3% relave aux dimensions de l'achage achées ci-dessus

Averssement :

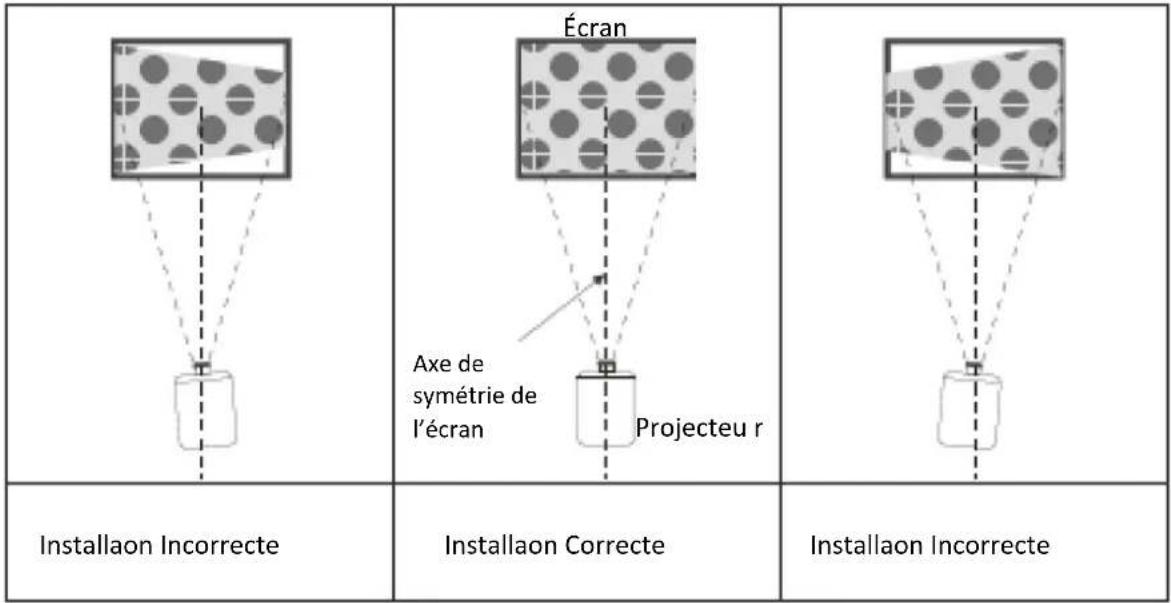

Veuillez consulter le représentaon suivante pour la correcon trapézoïdale :

Écran Axe de symétrie de l'écran Projecteur r Installlaon Incorrecte Installlaon Correcte Installlaon Incorrecte

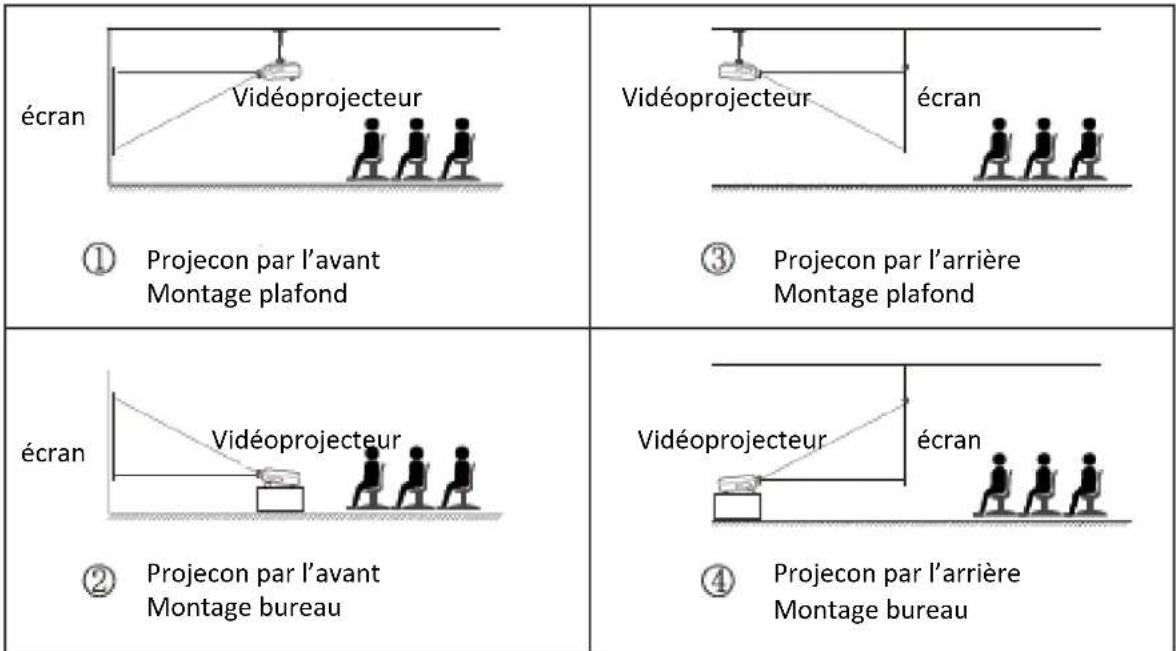

Méthode d'installaon

Veuillez contacter un installateur professionnel pour monter ce projecteur au plafond. Suivez les instrucons suivantes pour les posions correctes du projecteur.

écran Vidéoprojecteur ① Projecon par l'avant Montage plafond Vidéoprojecteur écran ③ Projecon par l'arrière Montage plafond écran Vidéoprojecteur ② Projecon par l'avant Montage bureau Vidéoprojecteur écran ④ Projecon par l'arrière Montage bureau

Averssement :

1. Ce projecteur peut s'endommager irréparablement si l'installation au plafond ou sur une surface n'est pas eectuée correctement.
2. Ce projecteur doit être installé dans un environnement dans lequel la température ne dépasse pas 5°C - 35°C. Un dysfonconnement se peut présenter, si vous dépassez les valeurs maximum.
3. Dysfonctionnement se peut présenter si le projecteur est exposé à condions de poussière, de l'eau, de l'humidité ou de la fumée.
4. Venlation insusante peut causer surchaue qui pourrait entraîner des dommages au projecteur ainsi qu'une situaon potentellement létale.

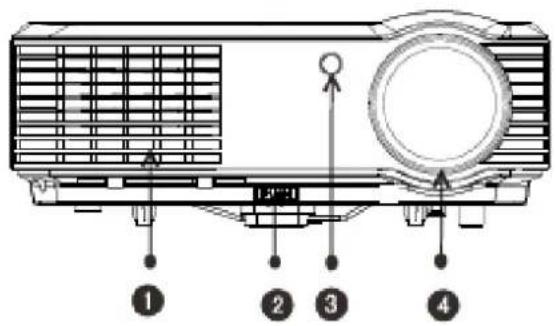

1. Venlaon entrée air froid
2. Réglage de niveau
3. Récepteur IR
4. Bague de mise au point
5. Keystone
6. Interrupteur Marche/Arrêt
7. Prises d'entrée
8. Haut-parleur
9. Venlaon sore air chaud
10. Réglage de niveau
11. Trous de montage du projecteur
12. Equee
    13 Venlaon entrée air froid

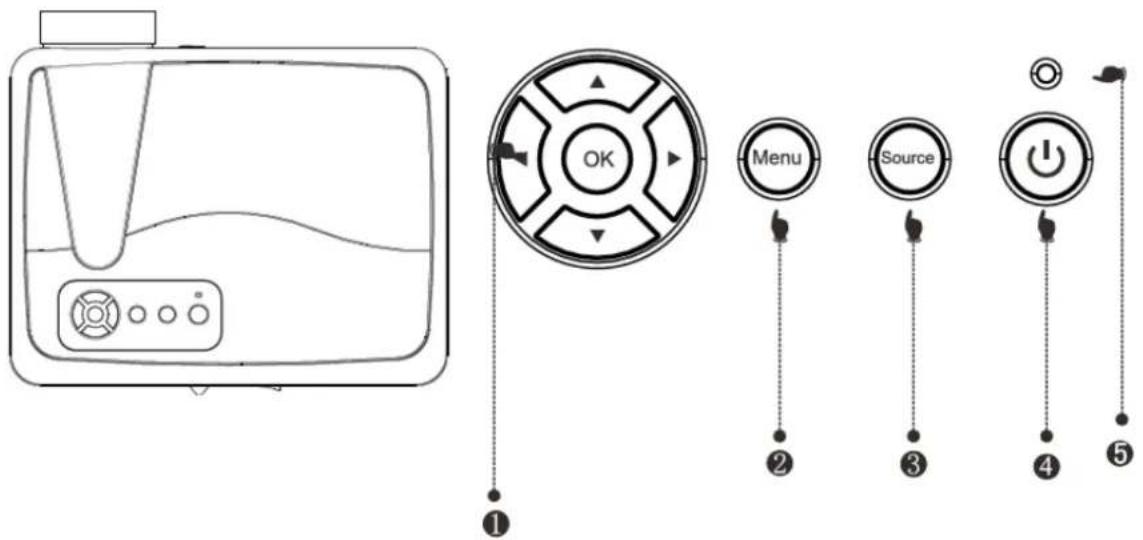

Vous permet de naviguer dans les menus et séleconner l'opon de votre choix, vous pouvez allez vers l'Haut/le Bas et à gauche/droite.

2) Menu

Vous permet de entrer dans le menu principale. Par les touches de navigaon vous pouvez séleconner l'opon que vous voulez modier.

3) Source d'entrée

Vous permet de séleconnez la source d'entrée : USB/YPbPr/HDMI/VGA.

4) Interrupteur Marche/Arrêt

Vous permet de mere en marche ou éteindre le vidéoprojecteur. Cee foncon est aussi disponible sur la télécommande.

5) Témoin

Rouge : mode veille

Bleu : mode d'opéraon

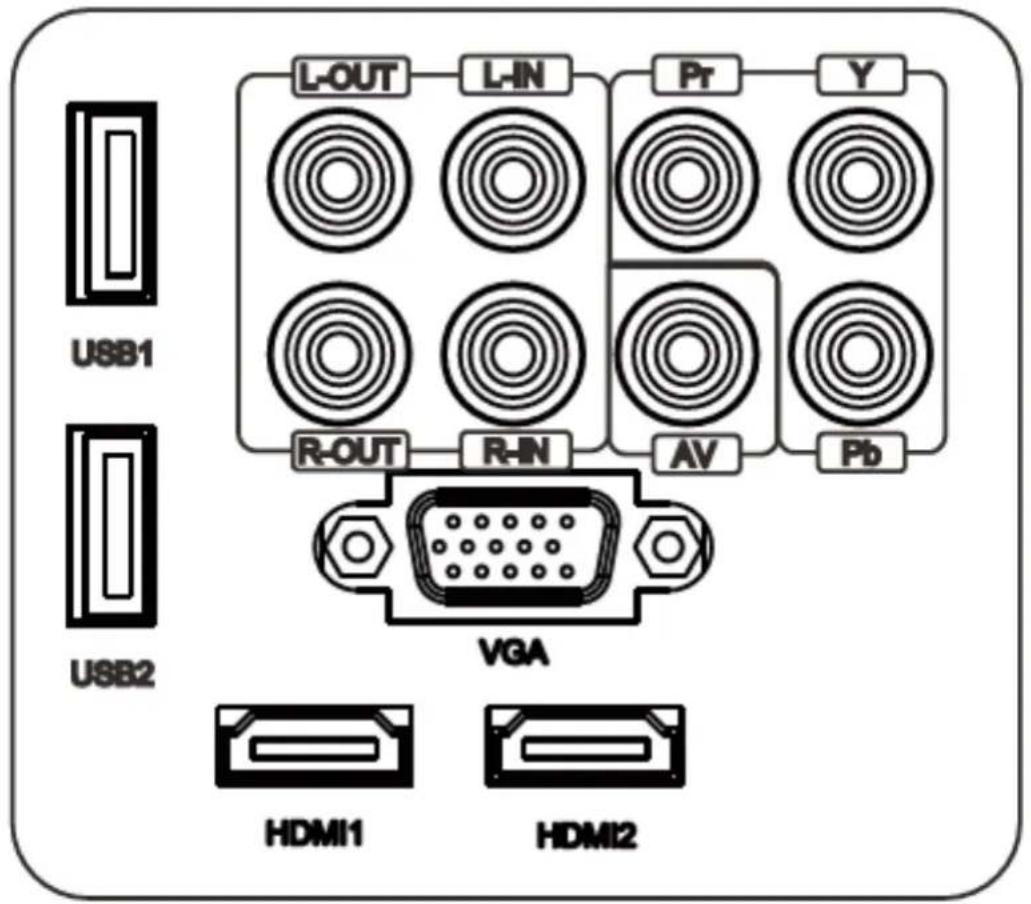

USB1 USB2 L-OUT L-IN Pr Y R-OUT R-IN AV Pb VGA HDMI1 HDMI2

Nom	Instrucon
Y/Pb/Pr	Entrée composant Vidéo
AV	Entrée Vidéo
L-Out, R-Out	Sore Audio
L-In, R-In	Entrée Audio
VGA	Entrée VGA
HDMI 1/2	Entrée signal HDMI
USB 1/2	Connexion clé USB

Cauon

Pour éviter tout dommage, branchez le câble du signal d'entrée correctement avant de mere sous tension le projecteur.

Mere sous tension:

1) Avant l'ulisaon du vidéoprojecteur, installez deux nouvelles piles dans la télécommande

1. 100% 100% 2. 100% 100% 100% 3. 100% 100% 100%

2) Pour mere le vidéoprojecteur sous tension, acvez l'interrupteur à l'arrière, le témoin sallume en rouge.

3) Appuyez sur la touche Marche/Arrêt de la télécommande ou le panneua, le témoin s'allume en bleu.

4) Après quelques secondes, la lampe s'allume.

5) Pour la première utilisation du projecteur, l'image peut apparaître brouillée ou déformée. Référez-vous au chapitre Réglage d'Image pour les instructions.

6) Vous pouvez réinialiser les paramètres d système à tout moment. Référez-vous au chapitre Réglage du Menu.

Mere hors tension:

1) Lorsque le projecteur est sous tension, appuyez sur la touche Marche/Arrêt. L'appareil entre en mode veille.

2) En mode veille, le système de protection automaque est acvé. Appuyez sur la touche Marche/Arrêt pour le mere en marche.

Lorsque vous ulisez le projecteur pour la première fois, l'image peut apparaître brouillée ou trapézoïdale. Ci-dessous vous pouvez lire les instrucons pour corriger cela.

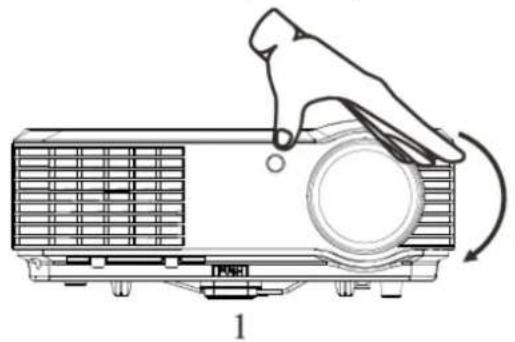

Réglage mise au point

Tourner la bague de réglage dans le sens des aguilles d'une montre vers le projecteur, ensuite, tourner lentement dans le sens anhoraires. Dans le même temps, contrôler la pointe résoluon. La posion opmale est lorsque vous avez obtenu une image claire.

Nocaoon : Lorsque vous déplacez le projecteur d'un environnement froid dans un environnement chaud, la condensaon de la vapeur d'eau se peut présenter. Ne mere sous tension le projecteur jusqu'à ce que la vapeur a disparu.

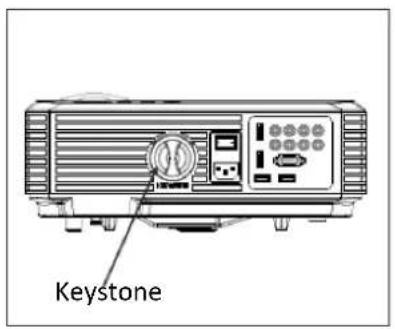

Keystone

Si une image a une distorsion trapézoïdale, corrige-la avec le réglage keystone. L'image obent une forme trapézoïdale lorsque l'écran ou le projecteur ne sont pas placé à niveau. Veuillez déplacer le projecteur pour améliorer l'angle par rapport à l'écran. Cependant, la circonférence de l'image ne peut pas être au foyer.

Keystone

Hauteur Écran Projecteur

Écran Hauteur Pied réglage d'hauteur Projecteur

Si vous ne pouvez pas uliser la foncon correcon keystone an de corriger une distorsion trapézoïdale, veuillez abaisser le projecteur vercalement vers le centre de l'écran.

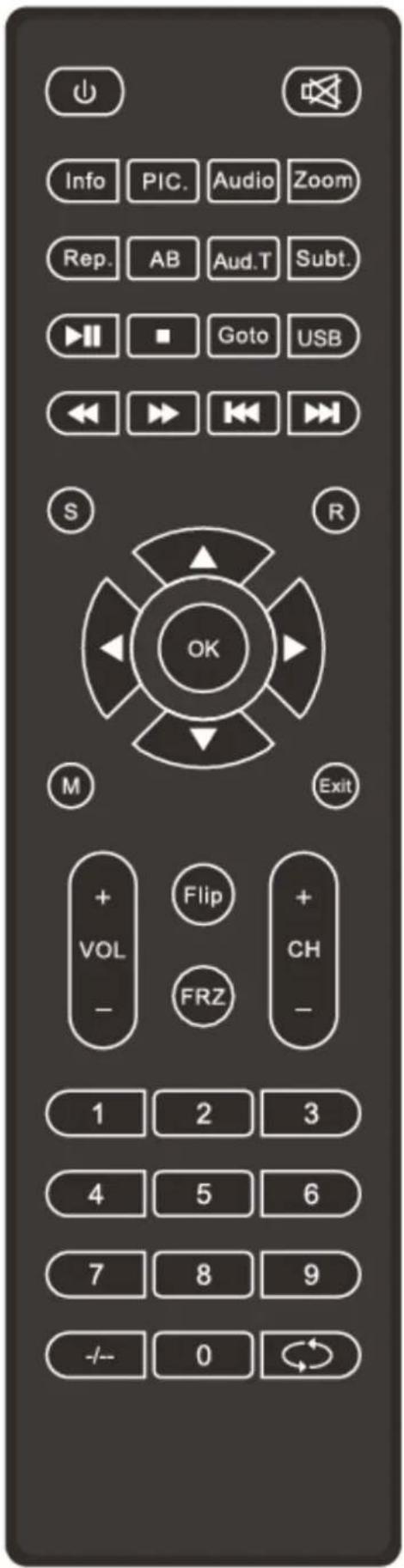

Info PIC Audio Zoom Rep. AB Aud.T Subt. Goto USB ←→ ←→ S R OK M Exit + Flip + VOL FRZ CH - - - 1 2 3 4 5 6 7 8 9 -/- 0

q	Marche/Arrêt	W	Haut
!	Couper le son	S	Bas
Info	AchageInformaon	A	Gauche
Pic.	Mode Image	D	Droite
Audio	Mode Audio	7	Précédent
Zoom	Agrandir ou réduire l'image	8	Piste suivant
Rep.	Foncon répéon(Lorsqu'on ulise le lecteur Mulmédia USB)	5	Retour rapide
AB	Cycle AB (Lorsqu'on ulise le lecteur Mulmédia USB)	6	Avance rapide
Aud.T	Pistes Audio(Lorsqu'on ulise le lecteur Mulmédia USB)	12	Lecture/Pauser
Subt.	Sous-tres(Lorsqu'on ulise le lecteur Mulmédia USB)	3	Pause
Goto	Allez directement(Lorsqu'on ulise le lecteur Mulmédia USB)	OK	Conrmer
USB	Entrer le mode USB directement	Vol +/-	Augmenter ou diminuer le volume
S	Changer la source d'entrée	CH +/-	Chaîne suivant ou précédent
R	16 :9 / 4 :3 format d'image	Flip	Image à 360 dégrée
M	Menu	FRZ	Figer l'image
exit	Quier	1,2,3..9	Choisir une chaîne TV

1. Menu Réglage

1) Lorsque le projecteur est en opéraon, appuyez sur la touche Menu, le projecteur achera une image comme celle aché sur l'image 1.

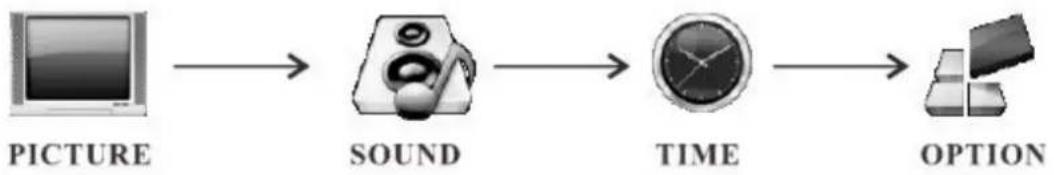

2) Appuyez sur les touches a / d pour entrer dans les menus suivants : Image/Son/Heure /Opon/Applicaons/Chaîne

3) Après avoir séleonné le sous menu, uliser les touches w / s pour séleconner une opon de votre choix pour la modier, voir image 2.

4) Par les touches OK et a/d, vous pouvez modifier les paramètres, voir image 3.
5) Après avoir eectué le réglage, appuyez sur la touche « Menu » pour retourner au menu précédent.

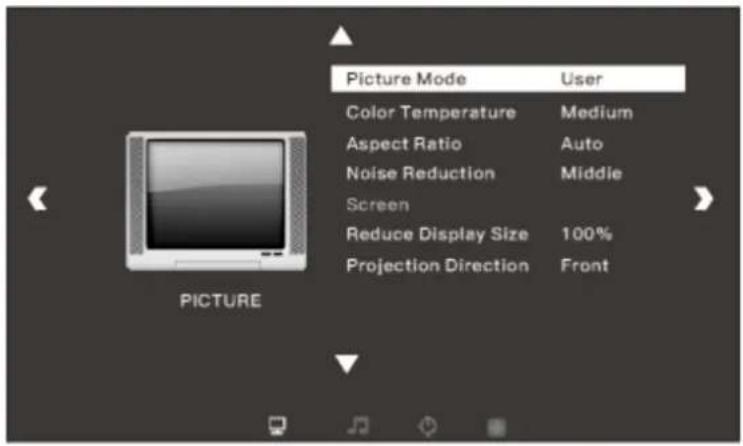

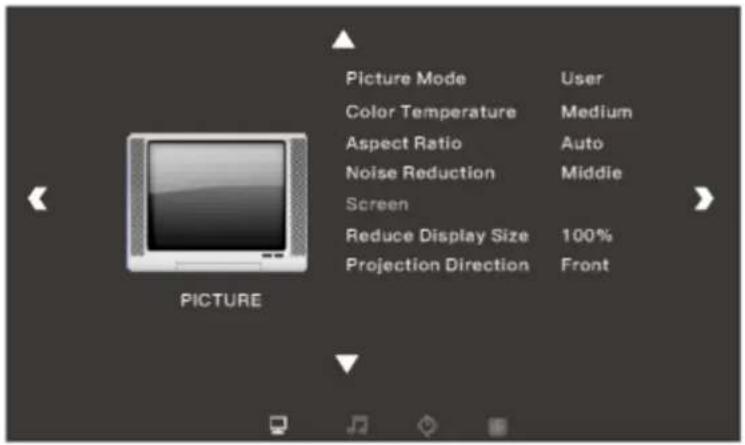

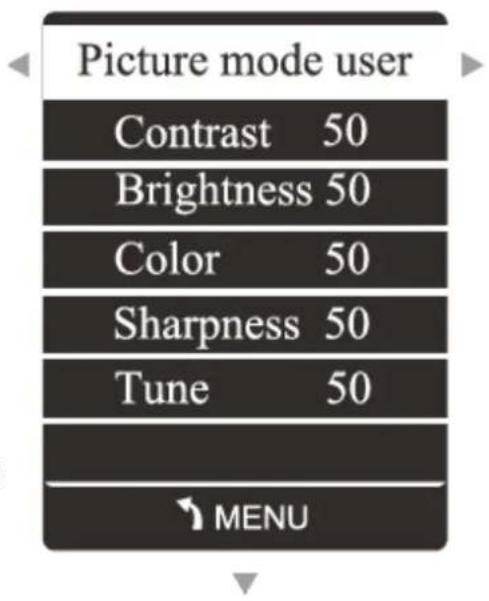

Picture mode user Contrast 50 Brightness 50 Color 50 Sharpness 50 Tune 50 MENU

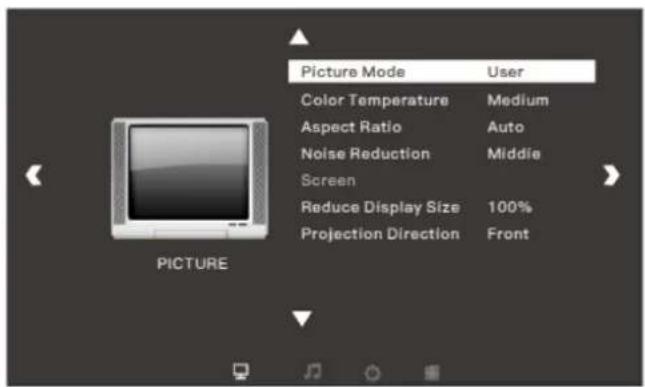

2. Menu Image

Menu Image
Mode Image	Standard/Doux/Ulisateur/Dynamique
Température couleur	Moyen/Chaud/Ulisateur/Froid
Format d'image	Auto/4 :3/16 :9
Réducon du Bruit	Désacver/Bas/Moyen/Haut/Défaut

Mode ulisateur Image
Contraste	0-100	Régler la diérence entre l’obscurité et la luminosité.
Luminosité	0-100	Régler la luminosité de l’image.
Couleur	0-100	Régler le couler de l’image.
Neeté	0-100	Régler la neeté de l’image.

3. Menu Son

Mode Son
Mode Son	Standard/Musique/Film/Sports/Ulisateur
Balance	-50 ~50
ModeSurround	Désacver/SRS TruSurroundXT/Surround

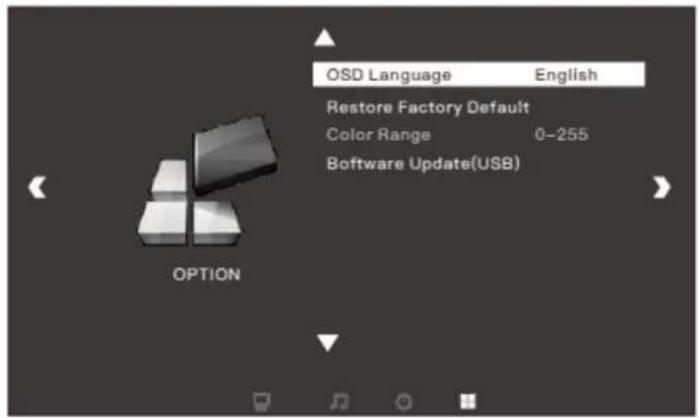

Réglage Menu
Langue OSD	Anglais/Allemand /Chinois/23 langues total
Réinialiser Réglage Usine	Oui/Non

OSD Language English Restore Factory Default Color Range 0-255 Software Update(USB) OPTION

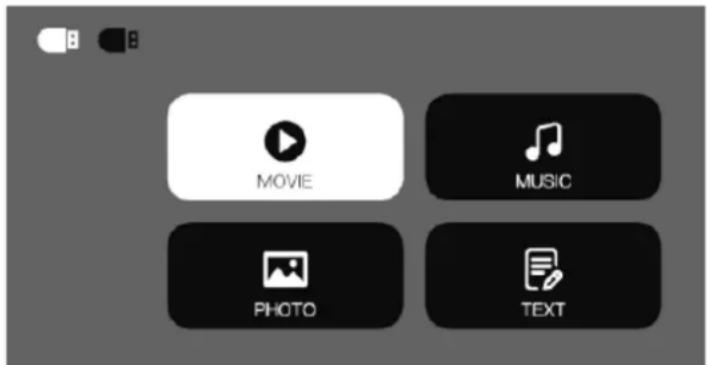

6. Menu Mulmédia

Menu Mulmédia
PHOTO	Voir les photos dans la galerie.
MUSIQUE	Lecture d’un album.
FILM	Voir un lm.
TEXTE	Lecture d’un livre.

MOVIE MUSIC PHOTO TEXT

Aenon :

1) L'interface USB prend en charge USB 1.1, USB 2.0, y compris les disques durs et unités Flash USB.
2) Le stockage maximale est de 400 GB.
3) Le format du système de chier compatible : FAT16, FAT32, NTFS
4) L'interface USB prend en charge la plupart des disques, mais n'est pas universel. N'importe quel problème du disposit inconnu, est provoqué par le pilote du périphérique.
5) La tension totale du dispositif branché ne doit pas dépasser le 1200mAh. Problèmes provoqués par opéraons incorrectes ne sont pas sous garane.

Format Mulmédia

Format Audio	MP3/AAC/WMA/ASF/OGG/WAV
Format Image	JPEG/BMP/PNG
Format Vidéo	3GP/AVI/FLV/MOV/MP4/MPG/VOB/RMVB
Format Fichier	TXT

Mise à Jour

Pour une mise à jour du logiciel, vous pouvez uliser une source USB.

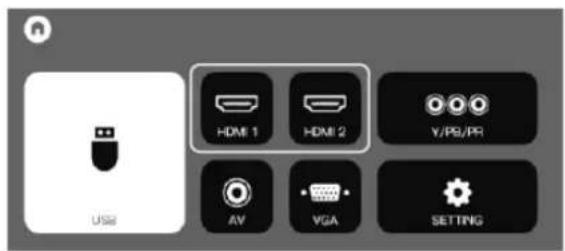

1. Brancher à l'ordinateur par HDMI :

Branchez votre projecteur et disposif avec un câble HDMI, puis appuyez sur « Source » de la télécommande, séleconnez « HDMI-1 » comme votre source d'entrée (Image 1).

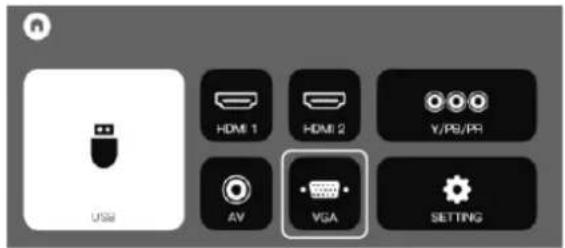

2. Brancher à l'ordinateur par « VGA »

Branchez votre projecteur et disposif avec un câble VGA, puis appuyez sur « Source de la télécommande, séleconnez « VGA » comme votre source d'entrée (Image 2).

HDMI 1 HDMI 2 V/PG/PI AV VGA SETTING

Image 1

USA HDMI 1 HDMI 2 V/PS/PE AV VGA SETTING

Image 2

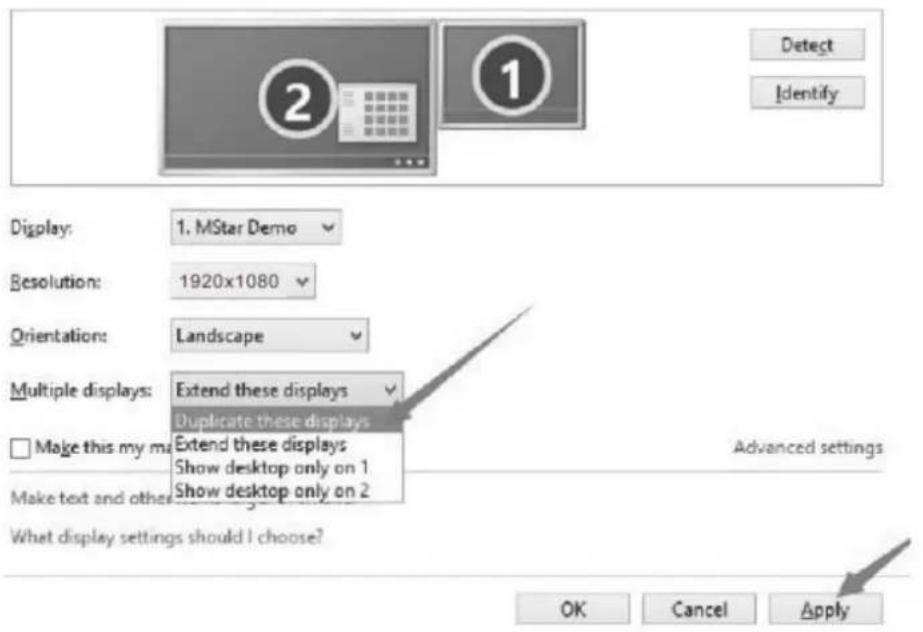

Suggeson :

Réglez la résoluon de l'écran de votre PC/Portable à 1920 x 1080 ou plus haut, pour obtenir une luminosité opmale.

Si l'aichage de l'écran soit incorrecte, veuillez régler le réglage de votre PC du menu « Mulple Display » comme « Duplicate these displays », comme indiqué sur la capture d'écran ci-dessous :

Problème	Cause Possible
1. Le témoin ne fonconne pas lorsque l'interrupteur est mis sur On	Le cordon d'alimentaon n'est pas branché correctement.
	L'interrupteur est endommagé.
2. Le projecteur se ne met pas en marche en ulisant la télécommande.	L'interrupteur est mis sur O.
	Il n'y ont pas de piles dans la télécommande ou elles sont faibles.
	La télécommande n'est pas dirigée vers le récepteur IR.
	Une lumière trop intense brille sur le récepteur IR
3. Pas d'image	La source d'entrée est incorrecte.
	Il n'y a aucun signal d'entrée.
	Le cordon d'entrée n'est pas branché.
	En mode PC, la fréquence de sore du PC n'est pas 50-60Hz. Assurez-vous que la sore du PC est connectée avec le projecteur.
	Lorsque vous ulisez l'ordinateur, le signal sore doit être VGA.
4. Auto-o	La venlaon du projecteur est obstruée.
	La tension est instable.
	Le projecteur est surchaué – contrôlez les venlateurs ne soient pas endommagés.

Taille Écran LCD	5.8" TFT
Signal d'entrée	Vidéo	Vidéo composant (YPbPr), VGA, HDMI, USB, AV
	Audio	Stéréo
Signal de sore	Audio	3W x 2 haut-parleurs
LCD	Résoluon Nave	1920*1080
	Rapport de contraste	3000 :1
Lenlle	Focus	210 mm
Lampe	LED	140W
	Durée de vie	50.000 heures
Image	Taille	50-200 pouces
	Luminosité	3800 lumen
	Keystone	±15 dégrée
Puissance	Tension	100-240V ~50/60Hz
	Consommaon d'énergie	170W
Condion d'opéraon	Température	5°C - 35°C
	Humidité	10% - 65%
Condion de stockage	Température	0°C - 40°C
	Humidité	10% - 85%
Télécommande	Fréquence	38KHz
Dimensions	Taille	336x258.9x115mm
	Poids	3.5 kg

Aenon : Les spécicaons ci-dessus peuvent être modiées sans préavis.

Liste des accessoires

Projecteur 1 pièce

Télécommande 1 pièce

Cordon d'alimentaon 1 pièce

Câble signal AV 1 pièce

Câble signal VGA 1 pièce

Manuel 1 pièce

Fusible de rechange 1 pièce

Accessoires possible d'acheter séparément :

1. Écran de projecen
2. Lampe de rechange
