TVAC10070 - Moniteur ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur écran LED
Taille d'écran	21,5 pouces (estimé)
Résolution maximale	UHD 3840 x 2160 pixels
Format d'image	16:9
Alimentation	12 V CC, 5 A (bloc d'alimentation fourni)
Consommation électrique	Faible (écran LED économique)
Connectivité vidéo	2 x HDMI, 2 x DisplayPort
Connectivité audio	Sortie jack 3,5 mm, haut-parleurs intégrés
Compatibilité montage mural	VESA 100 x 100 mm (support non inclus)
Plage de température de fonctionnement	-10 °C à 40 °C
Dimensions (L x H x P)	Environ 49,5 x 29,5 x 5 cm (estimé)
Poids	Environ 3 kg (estimé)
Entretien et nettoyage	Nettoyer avec un chiffon sec ou légèrement humide (eau tiède). Ne pas utiliser de produits chimiques.
Sécurité	Lire attentivement le manuel d'utilisateur avant la mise en service. Débrancher avant nettoyage ou maintenance.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Ne pas ouvrir le boîtier.
Contenu de l'emballage	Écran, bloc d'alimentation avec câbles UE et RU, câble HDMI
Marque	ABUS
Modèle	TVAC10070

FOIRE AUX QUESTIONS - TVAC10070 ABUS

Comment brancher l'écran TVAC10070 ?

Branchez le bloc d'alimentation fourni (12 V CC, 5 A) à la prise d'alimentation située à l'arrière. Raccordez votre source vidéo via les entrées HDMI 1, HDMI 2, Display Port 1 ou Display Port 2.

Comment allumer et éteindre l'écran ?

Utilisez le bouton d'alimentation situé sur le panneau de commande de l'écran. Appuyez une fois pour allumer, une autre pour éteindre.

Comment sélectionner la source d'entrée ?

Appuyez sur la touche SOURCE du panneau de commande. Utilisez les touches de navigation pour parcourir les sources (HDMI 1, HDMI 2, DP1, DP2) et confirmez avec SOURCE.

Comment accéder au menu à l'écran (OSD) ?

Appuyez sur la touche MENU pour afficher le menu OSD. Utilisez les touches de navigation pour sélectionner les options : Image, Position, Couleur, Affichage OSD, Configuration, Autre Configuration.

Quels réglages d'image sont disponibles ?

Dans le menu Image, vous pouvez régler la luminosité (0-100), le contraste (0-100), le mode image (Texte, Standard, Film) et activer le DCR.

Comment nettoyer l'écran en toute sécurité ?

Débranchez d'abord l'écran. Utilisez un chiffon propre et sec. Pour les taches tenaces, humidifiez légèrement le chiffon avec de l'eau tiède. N'utilisez jamais de produits chimiques ou de liquides directement sur l'écran.

Puis-je monter l'écran au mur ?

Oui, l'écran est compatible avec les supports muraux VESA 100 x 100 mm. Utilisez un support adapté (par exemple le TVAC10500 d'ABUS) et suivez les instructions de montage.

Que faire si l'écran ne s'allume pas ?

Vérifiez que le bloc d'alimentation est correctement branché et que la prise secteur fonctionne. Assurez-vous que le câble d'alimentation n'est pas endommagé. Si le problème persiste, contactez votre revendeur.

Y a-t-il des haut-parleurs intégrés ?

Oui, l'écran dispose de haut-parleurs intégrés. Vous pouvez également utiliser la sortie audio jack 3,5 mm pour brancher des écouteurs ou des enceintes externes.

Comment réinitialiser l'écran aux paramètres d'usine ?

Allez dans le menu Configuration à l'aide de la touche MENU, puis sélectionnez l'option Reset. Confirmez pour rétablir les paramètres par défaut.

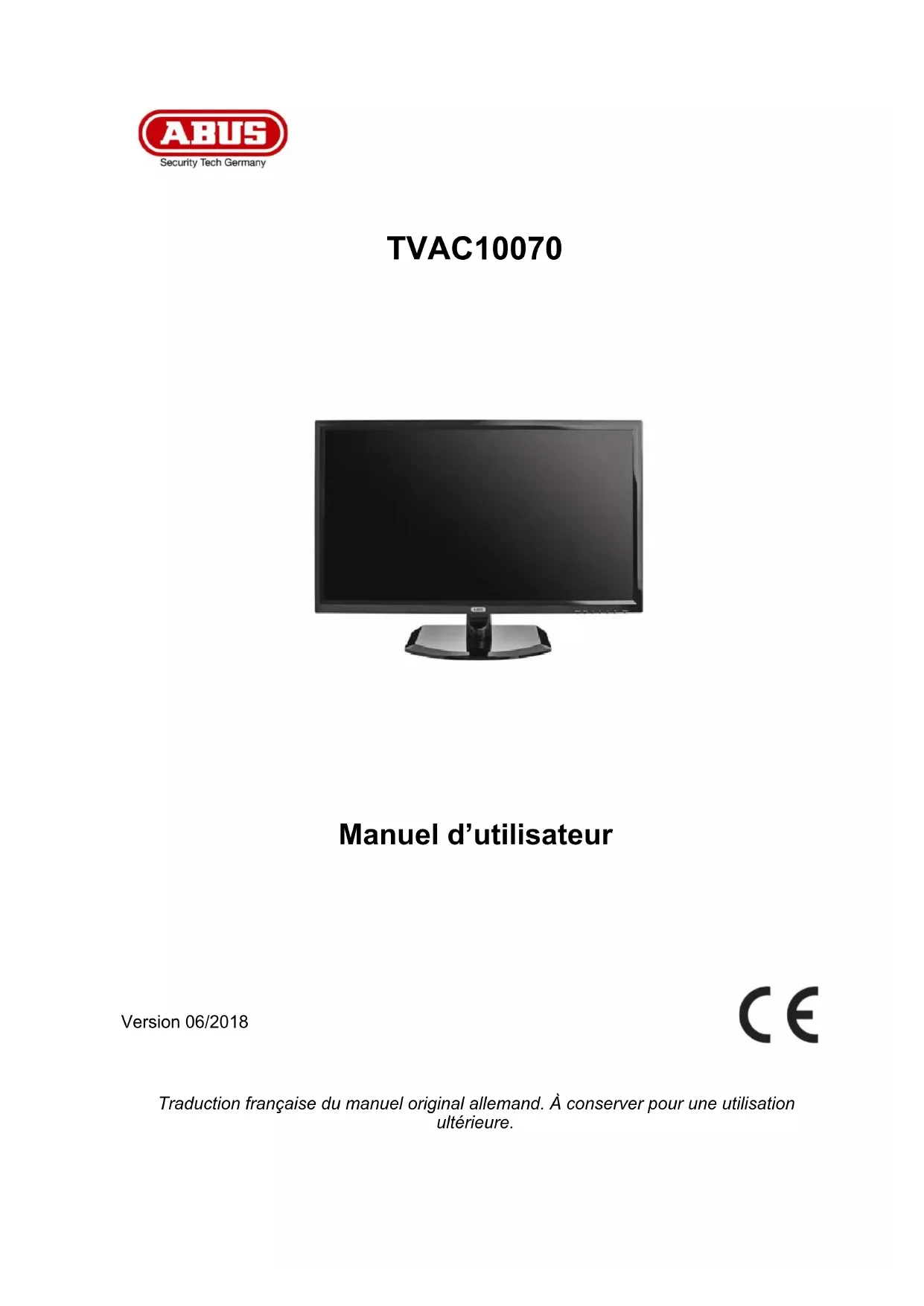

MODE D'EMPLOI TVAC10070 ABUS

Manuel d'utilisateur

Version 06/2018

CE

Traduction française du manuel original allemand. À conserver pour une utilisation ultérieure.

Introduction

Nous vous remercions d'avoir besoin ce produit.

Cet apparéil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de :

Lorsque vous utilise ce produit, respectez les consignes du manuel d'utilisateur afin de ne pas ALTERER la conformité du produit et sa sécurité de fonctionnement.

Avant la mise en service du produit, veuillez lore le manuel d'utilisateur dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans cette notice sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Pour toute question, adressez-vous à votre installerur ou revendeur spécialisé.

Clause de non-responsabilité

Ce manuel d'utilisateur a ete redig edc le plus grand soin. Si you constatez malgre tout des omissions ou autres imprecisions, nous you prions de bien vouloir nos les signaler par ecrit a l'adresse indiquee au dos de ce manuel.

La société ABUS Security-Center GmbH & Co. KG décline toute responsabilité pour les erreurs techniques ou typographiques et se réserves le droit de modifier à tout moment le produit et les manuels d'utilisateur sans préavis.

ABUS Security-Center n'est pas responsable des dommages consécutifs, directs ou indirects, liés à l'équipement, aux performances et à l'utilisation de ce produit. Le contenu de ce document ne fait l'objet d'aucune garantie.

Signification des pictogrammes

4	Le pictogramme représentant un éclair à l'intérieur d'un triangle est utilisé en cas de danger pour la santé, par exemple risque d'électrocution.
1	Le pictogramme représentant un point d'exclamation dans un triangle indique la présence, dans ce manuel d'utilisateur, d'instructions importantes devant être impérativement respectées.
i	Ce pictogramme indique la présence de conseils et d'instructions d'utilisation spécifique.

Consignes de sécurité importantes

4	En cas de dommages consécutifs au non-respect de ce manuel d'utilisateur, la garantie devient caduque. Nous déclinons toute responsabilité pour les dommages consécutifs !
5	Nous déclinons toute responsabilité pour les dommages matériels et/ou corporels réalisant d'une manipulation non conforme ou du non-respect des consignes de sécurité. La garantie est alors considérée comme invalidée.

Cet apparéil a été fabriqué dans le respect des normes de sécurité internationales.

Veuillez dire attentivement les consignes de sécurité suivantes.

Consignes de sécurité

1. Alimentation électrique

N'utilisez cet appeareil qu'avac une source de courant qui fournit la tension secteur indiquee sur la plaque signaletique. Si vous ne savez pas exactement de quelle alimentation electrique vous disposez, veuillez vous adresser à votre fournisseur d'électricité. Débranchez l'appareil du réseau electrique avant toute intervention de maintenance ou d'installation.

1. Surcharge

Évitez toute surcharge des prises secteur, des rallonges de cable et des adaptateurs, ici pouvant entraîner un risque d'électrocution ou d'incendie.

1. Liquides

Installez l'appareil uniquement dans des locaux secs et protégés de la poussière. Protégez l'appareil de sorte qu'aucun liquide ne puisse pénétrer à l'intérieur.

4.Nettoyage

Nettoyez l'appareil uniquement avec un chiffon humide et n'utilise pas de produits de nettoyage agressifs.

Avant le nettoyage, coupez l'alimentation électrique de l'appareil.

1. Aération

Les ouvertures d'aération de l'appareil ne doivent pas etre recouvertes ni fermées

Évitez que des objets pénétrent dans l'appareil, par exemple par les ouvertures d'ération.

1. Accessoires

Ne raccordez que des apparéils expressément concus à cet effet. Sinon, cela pourrait provoquer un danger ou endommager l'appareil.

1. Lieu d'installation

Installez l'appareil uniquement dans des locaux secs et protégés de la poussière. Protégez l'appareil de sorte qu'aucun liquide ne puisse pénétrer à l'intérieur.

Ne placez pas l'écran à proximé immediate d'appareils de chauffage, de jours, d'autres sources de chaleur ou en plein soleil.

Utilisez l'appareil uniquement dans des endroits où la température se situe dans la plage de température ambiente admissible, entre -10 et 40^ .

Avertissements

Avant la première mise en service, vous doivent avoir lu toutes les consignes de sécurité et d'utilisation et veiller à leur respect!

1. Respectez les consignes suivantes pour ne pas endommager le cable et la prise secteur :

2. Ne modifiez pas et ne manipulez pas le cable ni la prise secteur.

3. Ne pliez pas et n'entortillez pas le cable secteur.

4. Pour débrancher l'appareil du secteur, retirez-le de la prise secteur sans tirer sur le cable secteur.
   Veillez a ce que le cable secteur se fouve le plus loin possible de tout appeareil de chauffage afin que la gaine en plastique du cable ne puisse pas fondre.

5. Suivez attentivement ces instructions. Leur non-respect pourrait provoquer une électrocution :

6. N'ouvrez jamais le boitier ou le bloc d'alimentation.

7. N'introduisez:aucun object métallique ou inflammable à l'intérieur de l'appareil.

8. Pour éviter les dommages dus à des surtensions (en cas de foudre par exemple), veuillez utiliser une protection contre les surtensions.

9. Lorsqu'un apparéil tombe en panne, débranchez-le immédiatement du secteur et signez la panne à votre revendeur.

Écran LED

• Une forte pression peut endommager l'écran LED.
• Un usage du système dans un environnement froid peut mener à des erreurs d'affichage sur l'écran. Il ne s'agit cependant pas d'un défaut. L'écran LED fonctionne à nouveau normalement des que la température de l'environnement augmente.
• Malgré le respect de standards de qualité élevés lors de la fabrication, il peut arriver que des points clairs ou fonçés apparaissent à certains endroits sur l'écran et ce, parfois de façon permanente. L' apparition de tels points est normale sur des écrans LED et ne constitue pas un défaut. Il est également possible qu'une image déformée soit encore visible pendant plusieurs secondes après l'extinction de l'écran.

Avant d'installer l'appareil dans un système de vidEOSurveillance existant, voirlez à ce que tous les apparheils soient déconnectés du circuit secteur et du circuitasse tension.

En cas de doute, ne procededes pas vous-meme au montage, à l'installation et au cablage, mais confiez-les à un professionnel qualifié. Toute intervention mal executée et réalisée par un non-professionnel sur le réseau électrique ou sur les installations domestiques peut etre dangereuse, pour vous-meme et pour autreui.

Les installations doivent être câblées de manière à ce que le circuit secteur et le circuit basse tension soient toujours séparés. Ils ne doivent enaucun cas être reliés ou pouvoir être reliés suite à un défaut.

Déballage

Veuillez manipuler l'appareil avec la plus grande précaution lorsqu'you le retirez de l'emballage.

Si I'emballage d'origine est endommagé, examines tout d'abord l'appareil. Si ce dernier a subi des dommages, veuilles le renvoyer avec son emballage et en informer le service de livreaison.

Table des matieres

1. Utilisation conforme 8
2. Etendue de la livreaison 8
3. Caracteristiques et fonctions 8
   4.Description des raccordements 9
4. Montage 10

5.1 Alimentation electrique 10
5.2 Aération 10
5.3 Montage encastre 10

1. Explication des touches 11
2. Selection du signal d'entrée 12
3. Menu affiché à l'écran 13

8.1 Image 14
8.2 Position 14
8.3 Couleur 15
8.4 Affichage à 1'écran. 15
8.5 Configuration 15
8.6Autre Configuration 15

1. Maintenance et nettoyage 16

9.1 Maintenance 16
9.2 Nettoyage 16

1. Elimination 16

1. Utilisation conforme

L'écran LED affiche les images en haute définition UHD / Full HD 1080p / HD+ au format 16:9. Ses raccordements HDMI et Display Port offrent une flexibilité optimale pour raccarder l'écran à l'enregistreur et à l'ordinateur. En outre, les haut-parleurs intégrés ainsi que la sortie audio permettent de dire des pistes sonores. Une fixation murale ou au plafond est possible grâce à l'utilisation de supports répondant à la norme VESA.

Voutrouvez une description détaillée de ses fonctions au chapitre « 3. Caracteristiques et fonctions »

2. Étendue de la livraison

Écran

Bloc d'alimentation (cables d'alimentation UE et R-U. compris)

Cable HDMI

3. Caracteristiques et fonctions

Contraste plus elevé et meilleure représentation des couleurs grâce au rétroéclairage par LED
- Convient à un fonctionnement continu
- Facilité de montage mural ou au plafond à l'aide de supports répondant à la norme VESA (VESA 100 × 100 ~mm )
- Nombreuses possibités de raccordement
- Faible consommation électrique grâce à un écran LED économique en énergie

4. Description des raccordements

1 Alimentation électrique 12 V	CC/5 A Utilisez uniquement le bloc d'alimentation fourni.
2 Entrée HDMI 1 Interface pour les données multimédia	les données multimédia
3 Entrée HDMI 2 Interface pour les données multimédia	les données multimédia
4 Entrée Display Port 1 (DP1)	Interface pour les données multimédia
5 Entrée Display Port 2 (DP2)	Interface pour les données multimédia
6 Audio-out Prise jack 3,5 mm,	sortie de signal audio

5. Montage

5.1 Alimentation electrique

Avant de commencer l'installation, assurez-vous que la tension secteur correspond bien à la tension nominale du bloc d'alimentation.

5.2 Aération

Vérifiez que l'aération est suffisante. Les ouvertures destinées à l'aération ne doivent pas être recouvertes.

5.3 Montage encastré

Pour le montage encastré, utilisez un support mural VESA compatible.

Des trous de fixation destinés au montage sont disposés en carré, à l'arrête de l'écran (VESA 100 x 100 mm). Ilis sont compatibles avec le support mural TVAC10500 d'ABUS

Veuillez tenir compte des instructions de montage livrées avec le support mural.

Pendant le montage, l'alimentation électrique de I'écran LED doit être coupée.

6. Explication des touches

Touches Description
SOURCE	Sélection des différents signaux d'entrée :HDMI 1 / 2Display Port DP 1 / 2Quitter le menu
MENU	Affichage à l'écran (On-Screen-Display)Sélection d'un élément de menu
	Diminution du volume lors du fonctionnementDiminution de la valeur affichée à l'écran
	Augmentation du volume lors du fonctionnementAugmentation de la valeur affichée à l'écran
	À l'intérieur d'un menu : passage d'un menuprincipal à l'autre/entre les menus
	À l'intérieur d'un menu : passage d'un menuprincipal à l'autre/entre les menus
	Mise en marche/Arrêt de l'écran

7. Sélection du signal d'entrée

Pour selectionner un signal d'entrée, appuyez sur la touche SOURCE.

Appuyez sur la touche de manière repétée, jusqu'à ce que vous atteigniez l'entrée que vous souhaitez, et confirmez cette entrée avec la touche SOURCE.

Vous pouvez désir entre HDMI 1, HDMI 2, DP1 et DP2.

8. Menu affiqué à l'écran

Pour activer le menu affiché à l'écran, appuyez sur la touche « Menu ». Les menus suivants sont disponibles pour proceper aux réglages de l'écran.

Image Réglages pour l'affichage de l'image

Position Réglages de la taille de l'affichage et de la position

Couleur Réglages de la température des couleurs/ couleurs

Réglages OSD Réglages pour l'affichage à l'écran (OSD)

Configuration Réglages généraux

Autre Configuration Autre Configuration

Tenez compte du fait que la structure du menu dépend du signal d'entrée.

8.1 Image

Pour proceder aux réglages de l'affichage de l'image, appuyez sur la touche MENU, puis sur la touche SOURCE pour sélectionner le premier menu. Le menu sélectionné est encadré. Le sous-menue est surligné en jaune.

La touche you permit de passer d'un point de sous-menu à un autre. En appuyant sur la touche

you pouvez augmenter ou diminuier les valeurs du sous-menu selectionné.

Menu Description		Disponible en mode
Luminosité	Réglage de la luminosité (plate de sélection de 0 à 100)	HDMI, Display Port
Contraste	Réglage du contraste de l'image (plate de sélection de 0 à 100)	HDMI, Display Port
Mode Image	Sélection de divers prérégliages prédéfinis (Texte, Standard, Film	HDMI, Display Port
DCR	Activer / désactiver la fonction DCR HDMI, Display Port

8.2 Position

Menu Description		Disponible en mode
Position H	non disponible avec ce modèle	-
Position V	non disponible avec ce modèle	-
Clock	non disponible avec ce modèle	-
Phase	non disponible avec ce modèle	-
Aspect	4:3 / 16:9 HDMI, Display Port

8.3 Couleur

Ce menu vous permet d'effectuer des réglages pour la température des couleurs/couleur.

Pour adapter les couleurs rouge/vert/bleu en fonction des besoin, passez dans le menu « Température des couleurs » en mode « Utilisateur »

Menu	Description	Disponible en mode
Température des couleurs	Réglage de la température des couleurs en « K » ou défini par utiliser.	HDMI, Display Port
Rouge	Réglage manuel du niveau de rouge HDMI, Display Port
Vert	Réglage manuel du niveau de vert HDMI, Display Port
Bleu	Réglage manuel du niveau de bleu HDMI, Display Port

8.4 Affichage à l'écran

Ce menu vous permet de régler les paramètres d'affichage à l'écran.

Menu Description
Langue	Réglage de la langue de l'écran
OSD H. Pos.	Décalage du menu Affichage à l'écran sur l'axe horizontal
OSD V. Pos.	Décalage du menu Affichage à l'écran sur l'axe vertical
Transparence	Réglage de la transparence du menu Affichage à l'écran
OSD Time Out	Réglage du menu Affichage à l'écran temps d'affichage de 5 - 60 secondes

8.5 Configuration

Ce menu vous donne accès à des réglages généraux de l'écran

Menu Description
Adjustment Auto. Image	non disponible avec ce modèle
Adjustment Auto Couleur	non disponible avec ce modèle
Reset	Réinitialise l'appareil aux paramètres d'usine

8.6 Autre Configuration

Menu	Description
Entree	Sélection de l'entrée
Volume	Ajuster le volume
Free Sync	Activer la fonction FreeSync

9. Maintenance et nettoyage

9.1 Maintenance

Contrôlez régulierrement la sécurité technique du produit, par ex. l'état du boîtier.

Si vous constatiez que le produit ne peut plus etre utiliser en toute sécurité, mettez-le hors service et empêchez une remise en service involontaire.

La sécurité d'utilisation du produit n'est plus garantie si

• l'appareil présente des dommages visibles ;
• l'appareil ne fonctionne plus.

Remarque :

le produit ne nécessite aucune maintenance. Aucune de ses pieces ne nécessite de maintenance ni de contrôle de votre part. N'ouvre jamais l'appareil.

9.2 Nettoyage

Nettoyez le produit avec un chiffon propre et sec. En cas d'encrassement plus important, humidifiez légèrement le chiffon avec de l'eau tiède.

Veillez à ce qu'aucun liquide ne pénétre l'intérieur de l'appareil.

N'utilisez pas de produits nettoyants chimiques, car cela risquerais d'endommager la surface du boitier et de l'écran (décoloration).

10. Élimination

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et le recyclage des appareils électroniques usages. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie ne doit pas être éliminé avec les ordures menagères ou industrielles, mais recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appleil usage peut être assure par les organismes officiers de collecte prênts dans votre pays. Respectez les prescriptions locales pour l'élimination des matériaux. Vous obtiendrez de plus amples informations concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union Européenne) auprès des administrations locales. Le tri et le recyclage permettent de préserver les ressources naturelles et de respecter les règles de protection de la santé et de l'environnement.
