5150582 - Gabion Giardino - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Gabion (cage métallique pour muret décoratif)
Marque	Giardino
Modèle	5150582
Matériau	Fil de zinc/alu soudé (antirouille)
Largeurs disponibles	60 cm, 90 cm, 120 cm, 180 cm
Profondeur	12 cm
Hauteur par cage	60 cm
Hauteur maximale du muret	180 cm (empilage de 3 cages)
Mailles disponibles	Rectangulaires 100 × 37,5 mm (Varese 100) ou carrées 30 × 30 mm (Varese 30)
Poids de la cage remplie (60 cm hauteur)	Environ 65-75 kg (L.60 cm), 100-115 kg (L.90 cm), 135-155 kg (L.120 cm), 200-230 kg (L.180 cm)
Poteaux de fin	En forme de U, hauteur adaptée (jusqu'à 230 cm pour muret 180 cm)
Poteaux intermédiaires	En forme de H
Profondeur d'encastrement des poteaux	40-50 cm dans le sol
Fondation recommandée	Solide et horizontale (stabilisé, gravier damé)
Accessoires conseillés	Pince à crampons (art. 6310500) ou pince Profy avec chargeur (art. 6310150)
Ancres d'attelage	Indispensables pour éviter la déformation sous le poids des pierres
Calibre des pierres recommandé	5 à 10 cm (pierres décoratives)
Entretien	Aucun entretien particulier ; décoloration naturelle du zinc/alu
Consignes de sécurité	Utiliser des gants, fixer les crampons vers l'intérieur, ne pas installer sans poteaux, éviter présence d'enfants/animaux
Réparabilité	Modules remplaçables individuellement (panneaux et poteaux)
Alimentation	Aucune (produit mécanique)

FOIRE AUX QUESTIONS - 5150582 Giardino

Quelles sont les dimensions disponibles pour ce gabion ?

Les largeurs disponibles sont 60 cm, 90 cm, 120 cm et 180 cm, avec une profondeur de 12 cm et une hauteur de 60 cm par cage. Vous pouvez empiler jusqu'à 3 cages pour atteindre 180 cm de haut.

Quel type de mailles propose ce gabion ?

Deux types de mailles sont disponibles : rectangulaires (100 × 37,5 mm) pour le modèle Varese 100, ou carrées (30 × 30 mm) pour le modèle Varese 30.

Quel poids peut atteindre une cage remplie ?

Le poids dépend de la largeur : environ 65-75 kg pour 60 cm, 100-115 kg pour 90 cm, 135-155 kg pour 120 cm et 200-230 kg pour 180 cm (pour une hauteur de 60 cm).

Comment installer les poteaux ?

Les poteaux (fin en U, milieu en H) doivent être scellés au mortier dans le sol à une profondeur de 40-50 cm. Pour un muret de 180 cm, utilisez des poteaux de 230 cm. Assurez-vous qu'ils sont de niveau.

Quelle fondation est nécessaire ?

Une fondation solide et parfaitement horizontale est indispensable. Utilisez du stabilisé, des gravats bien damés ou des graviers. Le sous-sol doit être de niveau pour éviter un muret hors d'équerre.

Faut-il utiliser des ancres d'attelage ?

Oui, les ancres d'attelage sont obligatoires. Fixez-les au troisième et cinquième fil horizontal du haut pour répartir le poids des pierres et éviter la déformation de la cage. Leur absence peut rendre le mur dangereux.

Comment remplir le gabion ?

Remplissez à la main avec des pierres décoratives de 5 à 10 cm. Veillez à bien répartir les pierres autour des ancres d'attelage pour un remplissage uniforme. Portez des gants de sécurité.

Puis-je installer le gabion sans poteaux ?

Non, les poteaux sont obligatoires même pour une hauteur de 60 cm. La faible profondeur (12 cm) et le poids élevé des pierres rendent l'ensemble instable sans support.

Quel entretien nécessite ce gabion ?

Très peu d'entretien. Le zinc/alu se décolore naturellement avec le temps mais reste résistant à la rouille. Aucun traitement particulier n'est requis.

Quels accessoires sont recommandés ?

Une pince spéciale pour fixer les crampons (art. 6310500) ou la pince Profy avec chargeur (art. 6310150) facilitent l'assemblage. Utilisez toujours des gants de sécurité.

MODE D'EMPLOI 5150582 Giardino

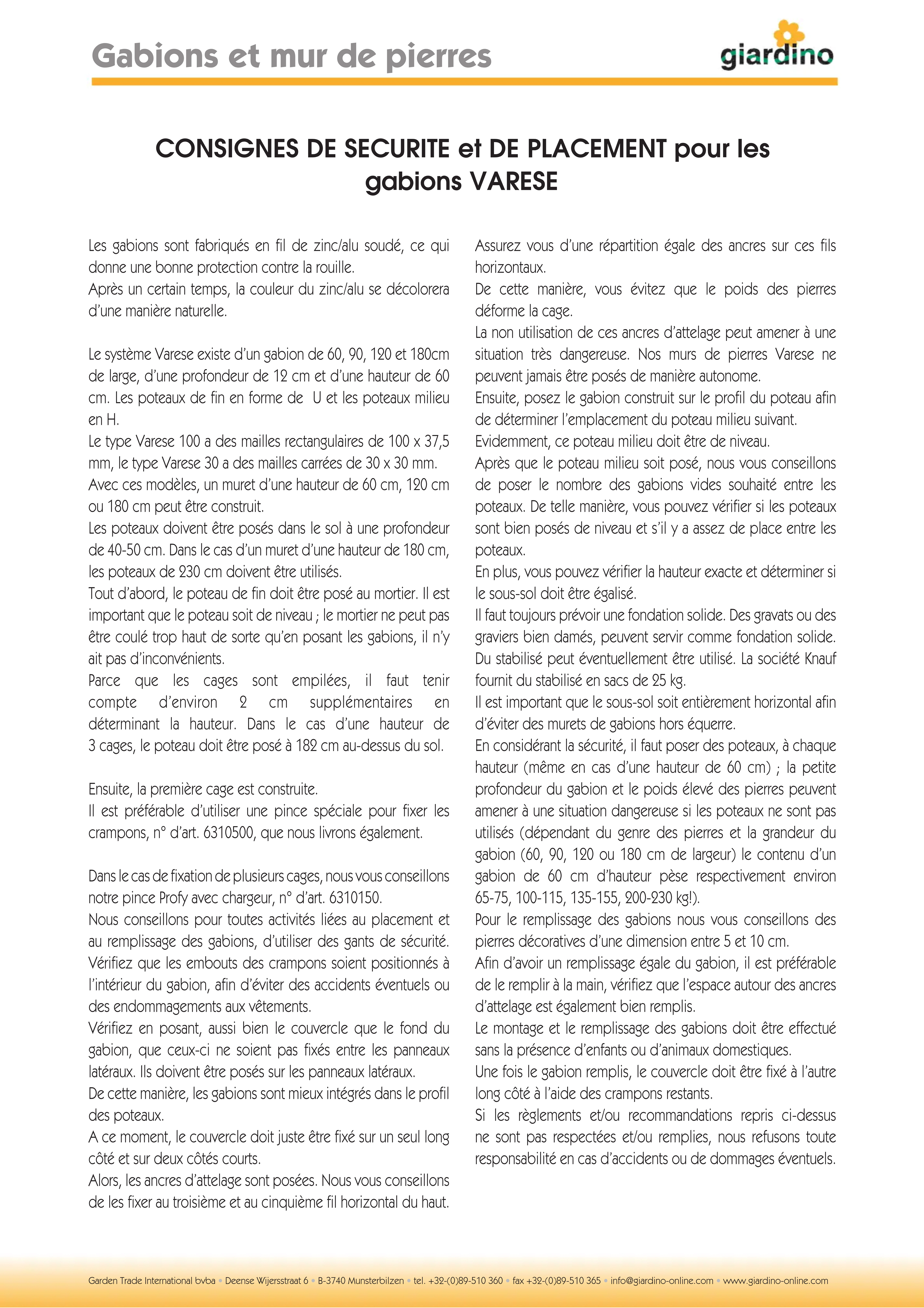

CONSIGNES DE SECURITE et DE PLACEMENT pour les gabions VARESE

Les gabions sont fabriqués en fil de zinc/alu soudé, ce qui donne une bonne protection contre la rouille.

Après un certain temps, la couleur du zinc/alu se décolorera d'une manière naturelle.

Le système Varesse existe d'un gabion de 60, 90, 120 et 180cm de large, d'une profondeur de 12 cm et d'une hauteur de 60 cm. Les poteaux de fin en forme de U et les poteaux milieu en H.

Le type Varese 100 a des mailles rectangulaires de 100 × 37,5 mm. Le type Varese 30 a des mailles carrees de 30 × 30 mm.

Avec ces modèles, un muret d'une hauteur de 60 cm, 120 cm ou 180 cm peut être construit.

Les poteaux doivent être posés dans le sol à une profondeur de 40-50 cm. Dans le cas d'un muret d'une hauteur de 180 cm, les poteaux de 230 cm doivent être utilisés.

Tout d'abord, le poteau de fin doit être posé au mortier. Il est important que le poteau soit de niveau; le mortier ne peut pas être coulé trop haut de sorte qu'en posant les gabions, il n'y ait pas d'inconvenients.

Parce que les cages sont empilées, il faut tenir compte d'environ 2 cm supplémentaires en déterminant la hauteur. Dans le cas d'une hauteur de 3 cases, le poteau doit être posé à 182 cm au-dessus du sol.

Ensuite, la première cage est construite.

Il est préférible d'utiliser une pince spéciale pour fixer les cramponds, n° d'art. 6310500, que nous livrons équément.

Dans le cas de fixation de plusieurs cages, nous vous conseillons notre pince Profy avec chargeur. n° d'art. 6310150.

Nous conseillons pour toutes activités liées au placement et au remplissage des gabions. d'utiliser des gants de sécurité.

Vérifiez que les embouts des crampons soient positionnés à l'intérieur du gabion, afin d'éviter des accidents éventuels ou des endommagements aux vêtements.

Vérifiez en posant, aussi bien le couvercle que le fond du gabion, que ceux-ci ne soient pas fixés entre les panneaux lateraux. Ils doivent être posés sur les panneaux lateraux.

De cette manière, les gabions sont moins intégrés dans le profil des poteaux.

A ce moment, le couvercle doit juste être fixé sur un seul long côté et sur deux côtes courts.

Alors, les ancres d'attelage sont posées. Nous vous conseillons de les fixer au troisième et au cinquième fil horizontal du haut.

Assurez you d'une répartition égale des ancres sur ces fils horizontally.

De cette manière, vous évitez que le poids des pierres déforme la case.

La non utilisation de ces ancles d'attelage peut amener à une situation très dangereuse. Nos murs de pierres Varese ne peuvent jamais être posés de manière autonome.

Ensuite, posez le gabion construit sur le profil du poteau afin de déterminer l'emplacement du poteau milieu suivant.

Evidemment, ce poteau milieu doit etre de niveau.

Après que le poteau milieu soit posé, nous vous conseillons deposer le nombre des gabions vides souhaïte entre les poteaux. De telle manière, vous pouvez vérifier si les poteaux sont bien posés de niveau et s'il y a assez de place entre les poteaux.

En plus, vous pouvez vérifier la hauteur exacte et déterminer si le sous-sol doit être égalisé.

Il faut toujours prévoir une fondation solide. Des gravats ou des graviers bien dangere, ne peuvent servir comme fondation solide.

Du stabilisé peut eventuèlement être utilisé. La société Knauf fourmit du stabilisé en sacs de 25 kg.

Il est important que le sous-sol soit entièrement horizontal afin d'éviter des murets de gabions hors équerre.

En considérant la sécurité, il faut poser des poteaux, à chaque hauteur (meme en cas d'une hauteur de 60 cm); la petite profondeur du gabion et le poids élevé des pierres peuvent amener à une situation dangereuse si les poteaux ne sont pas utilisés (dépendant du genre des pierres et la grandeur du gabion (60, 90, 120 ou 180 cm de largeur) le contenu d'un gabion de 60 cm d'hauteur pèse respectivement environ 65-75. 100-115. 135-155. 200-230 kg!).

Pour le replissage des gabions nous vous conseillons des pierres décoratives d'une dimension entre 5 et 10 cm.

Afin d'avoir un remplissage égale du gabion, il est préféable de le replir à la main, vérifie que l'espace autour des ancles d'attelage est également bien remolis.

Le montage et le replissage des gabions doit être effectué sans la présence d'enfants ou d'animaux domestiques.

Une fois le gabion remplis, le couvercle doit etre fixe à l'autre long cote a I'aide des crampons restants.

Si les règlements et/ou recommandations repris ci-dessus ne sont pas respectées et/ou remplies, nous refusons toute responsabilité en cas d'accidents ou de dommages évientuels.
