Type de produit	Gabion décoratif modulaire
Marque	Giardino
Modèle	5150567
Largeur disponible	60 cm / 90 cm / 120 cm / 180 cm
Profondeur	12 cm
Hauteur par cage	60 cm
Hauteur maximale du mur	180 cm (3 cages empilées)
Matériau	Fil d'acier soudé zingué/aluminium
Type de maillage	Varese 100 (mailles rectangulaires 100×37,5 mm) ou Varese 30 (mailles carrées 30×30 mm)
Poids à vide (par cage, selon largeur)	Environ 65-75 kg (60 cm), 100-115 kg (90 cm), 135-155 kg (120 cm), 200-230 kg (180 cm)
Pierre recommandée	Pierres décoratives de 5 à 10 cm
Fondation nécessaire	Oui, sol compacté ou stabilisé horizontal
Profondeur d'ancrage des poteaux	40-50 cm dans le sol
Type de poteaux	Poteaux de fin en U, poteaux milieu en H
Longueur des poteaux pour mur de 180 cm	230 cm
Accessoires recommandés	Pince spéciale (art. 6310500) ou pince Profy (art. 6310150), crampons
Sécurité	Porter des gants, ancres d'attelage obligatoires, pas d'enfants ni animaux lors du montage
Entretien	Nettoyage à l'eau claire, la couleur zinguée peut évoluer naturellement
Réparabilité	Panneaux et poteaux remplaçables individuellement
Utilisation	Mur de soutènement, décoration extérieure

FOIRE AUX QUESTIONS - 5150567 Giardino

Comment installer le gabion Giardino 5150567 ?

L'installation nécessite une fondation solide et horizontale (gravier ou stabilisé). Creusez des trous pour les poteaux (profondeur 40-50 cm), fixez le poteau de fin au mortier, puis assemblez les cages avec des crampons et une pince spéciale. Placez les ancres d'attelage au 3ème et 5ème fil horizontal pour éviter la déformation. Remplissez avec des pierres de 5-10 cm, puis fermez le couvercle.

Quel poids peut supporter un gabion rempli ?

Le poids dépend de la largeur : pour une cage de 60 cm de haut, compter environ 65-75 kg (largeur 60 cm), 100-115 kg (90 cm), 135-155 kg (120 cm) et 200-230 kg (180 cm). Ces valeurs incluent le poids des pierres décoratives.

Faut-il des poteaux pour un mur de gabion de 60 cm ?

Oui, même pour 60 cm de hauteur, l'utilisation de poteaux est obligatoire pour des raisons de sécurité. La faible profondeur (12 cm) et le poids élevé des pierres rendent le mur instable sans poteaux.

Comment fixer les crampons sur le gabion ?

Utilisez une pince spéciale (art. 6310500 ou pince Profy art. 6310150). Fixez les crampons en plaçant les embouts à l'intérieur du gabion pour éviter les blessures. Assurez-vous que le couvercle et le fond sont posés sur les panneaux latéraux, non entre eux.

Quelle fondation prévoir pour un mur de gabion ?

Une fondation solide est essentielle. Utilisez des gravats ou graviers bien damés, ou du stabilisé (ex. produit Knauf en sacs de 25 kg). Le sous-sol doit être parfaitement horizontal pour éviter un mur hors d'équerre.

Quels types de maillage sont disponibles ?

Le système Varese propose deux types : Varese 100 avec mailles rectangulaires de 100x37,5 mm, et Varese 30 avec mailles carrées de 30x30 mm. Le choix dépend de l'utilisation décorative ou de retenue.

Comment entretenir le gabion Giardino ?

Aucun entretien particulier n'est requis. Le fil zingué/aluminium résiste à la rouille, mais sa couleur peut évoluer naturellement. Un nettoyage à l'eau claire peut être effectué si nécessaire. Évitez les produits abrasifs.

Puis-je empiler plusieurs cages ?

Oui, il est possible d'empiler jusqu'à 3 cages pour une hauteur totale de 180 cm. Utilisez des poteaux adaptés (230 cm pour 180 cm de mur). Prévoyez environ 2 cm supplémentaires par cage pour l'empilement (hauteur de poteau = 182 cm pour 3 cages).

Les pièces du gabion sont-elles remplaçables ?

Oui, les panneaux, poteaux et accessoires (crampons, ancres) sont remplaçables individuellement. Contactez le fabricant pour les pièces détachées.

Quelles sont les précautions de sécurité lors du montage ?

Portez des gants de sécurité pour manipuler les fils. Fixez les ancres d'attelage pour éviter la déformation sous le poids des pierres. Ne montez pas le gabion en présence d'enfants ou d'animaux. Vérifiez que les embouts des crampons sont à l'intérieur.

MODE D'EMPLOI 5150567 Giardino

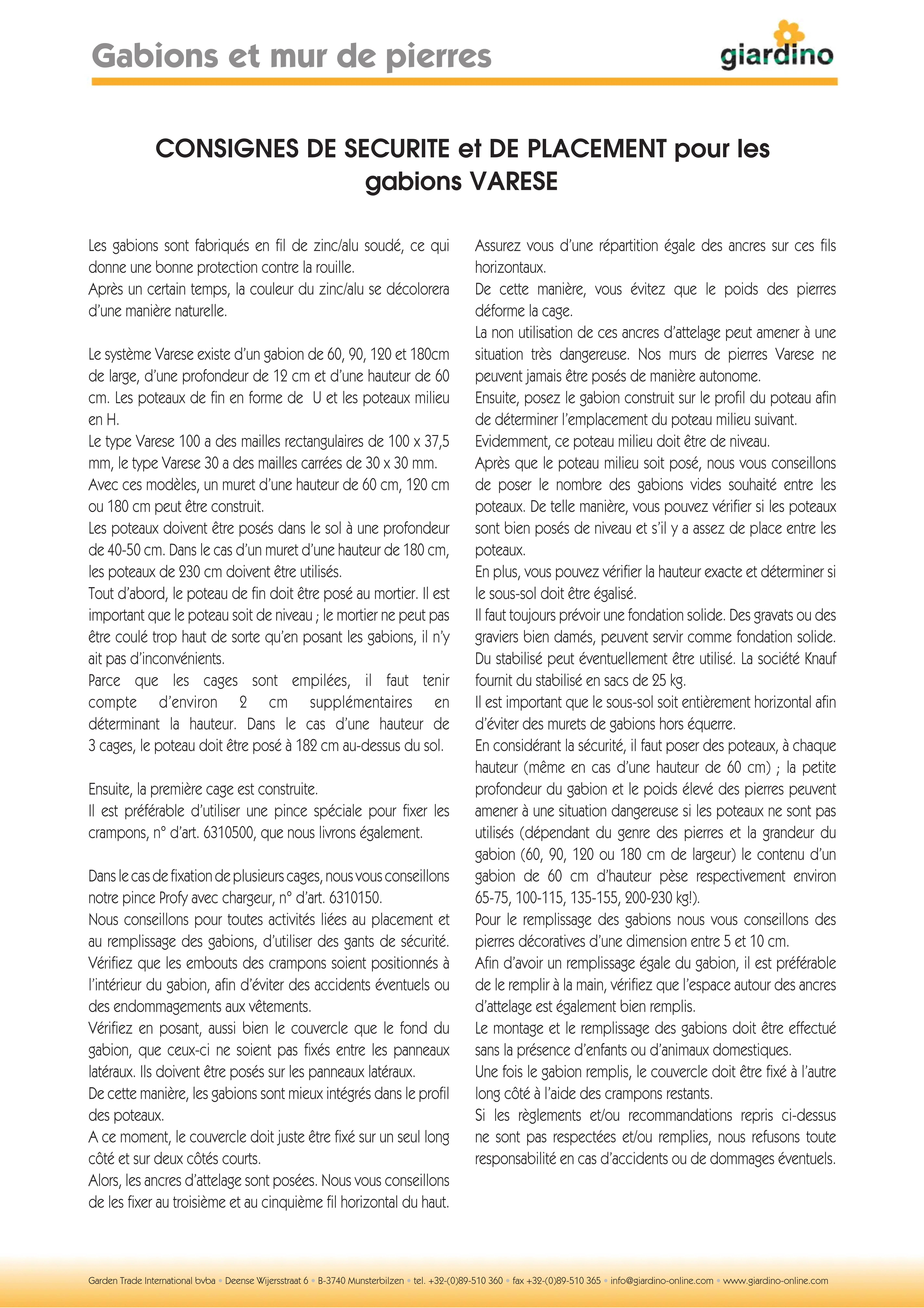

CONSIGNES DE SECURITE et DE PLACEMENT pour les gabions VARESE

Les gabions sont fabriqués en fil de zinc/alu soudé, ce qui donne une bonne protection contre la rouille.

Après un certain temps, la couleur du zinc/alu se décolorera d'une manière naturelle.

Le système Varese existe d'un gabion de 60, 90, 120 et 180cm de large, d'une profondeur de 12 cm et d'une hauteur de 60 cm. Les poteaux de fin en forme de U et les poteaux milieu en H.

Le type Varese 100 a des mailles rectangulaires de 100 x 37,5 mm, le type Varese 30 a des mailles carrées de 30 x 30 mm.

Avec ces modèles, un muret d'une hauteur de 60 cm, 120 cm ou 180 cm peut être construit.

Les poteaux doivent être posés dans le sol à une profondeur de 40-50 cm. Dans le cas d'un muret d'une hauteur de 180 cm, les poteaux de 230 cm doivent être utilisés.

Tout d'abord, le poteau de fin doit être posé au mortier. Il est important que le poteau soit de niveau ; le mortier ne peut pas être coulé trop haut de sorte qu'en posant les gabions, il n'y ait pas d'inconvénients.

Parce que les cages sont empilées, il faut tenir compte d'environ 2 cm supplémentaires en déterminant la hauteur. Dans le cas d'une hauteur de 3 cages, le poteau doit être posé à 182 cm au-dessus du sol.

Ensuite, la première cage est construite.

Il est préférable d'utiliser une pince spéciale pour fixer les crampons, n° d'art. 6310500, que nous livrons également.

Dans le cas de fixation de plusieurs cages, nous vous conseillons notre pince Profy avec chargeur, n° d'art. 6310150.

Nous conseillons pour toutes activités liées au placement et au remplissage des gabions, d'utiliser des gants de sécurité.

Vérifiez que les embouts des crampons soient positionnés à l'intérieur du gabion, afin d'éviter des accidents éventuels ou des endommagements aux vêtements.

Vérifiez en posant, aussi bien le couvercle que le fond du gabion, que ceux-ci ne soient pas fixés entre les panneaux latéraux. Ils doivent être posés sur les panneaux latéraux.

De cette manière, les gabions sont mieux intégrés dans le profil des poteaux.

A ce moment, le couvercle doit juste être fixé sur un seul long côté et sur deux côtés courts.

Alors, les ancres d'attelage sont posées. Nous vous conseillons de les fixer au troisième et au cinquième fil horizontal du haut.

Assurez vous d'une répartition égale des ancres sur ces fils horizontaux.

De cette manière, vous évitez que le poids des pierres déforme la cage.

La non utilisation de ces ancres d'attelage peut amener à une situation très dangereuse. Nos murs de pierres Varese ne peuvent jamais être posés de manière autonome.

Ensuite, posez le gabion construit sur le profil du poteau afin de déterminer l'emplacement du poteau milieu suivant.

Evidemment, ce poteau milieu doit être de niveau.

Après que le poteau milieu soit posé, nous vous conseillons de poser le nombre des gabions vides souhaité entre les poteaux. De telle manière, vous pouvez vérifier si les poteaux sont bien posés de niveau et s'il y a assez de place entre les poteaux.

En plus, vous pouvez vérifier la hauteur exacte et déterminer si le sous-sol doit être égalisé.

Il faut toujours prévoir une fondation solide. Des gravats ou des graviers bien damés, peuvent servir comme fondation solide.

Du stabilisé peut éventuellement être utilisé. La société Knauf fournit du stabilisé en sacs de 25 kg.

Il est important que le sous-sol soit entièrement horizontal afin d'éviter des murets de gabions hors équerre.

En considérant la sécurité, il faut poser des poteaux, à chaque hauteur (même en cas d'une hauteur de 60 cm) ; la petite profondeur du gabion et le poids élevé des pierres peuvent amener à une situation dangereuse si les poteaux ne sont pas utilisés (dépendant du genre des pierres et la grandeur du gabion (60, 90, 120 ou 180 cm de largeur) le contenu d'un gabion de 60 cm d'hauteur pèse respectivement environ 65-75, 100-115, 135-155, 200-230 kg!).

Pour le remplissage des gabions nous vous conseillons des pierres décoratives d'une dimension entre 5 et 10 cm.

Afin d'avoir un remplissage égale du gabion, il est préférable de le remplir à la main, vérifiez que l'espace autour des ancres d'attelage est également bien remplis.

Le montage et le remplissage des gabions doit être effectué sans la présence d'enfants ou d'animaux domestiques.

Une fois le gabion remplis, le couvercle doit être fixé à l'autre long côté à l'aide des crampons restants.

Si les règlements et/ou recommandations repris ci-dessus ne sont pas respectées et/ou remplies, nous refusons toute responsabilité en cas d'accidents ou de dommages éventuels.
