MODE D'EMPLOI Stylistic ST5031 FUJITSU

... des questions ou des problèmes techniques ?

Adressez-vous :

• à notre ligne directe
  (voir liste des Help Desks ou sur le site Internet : www.fujitsu-siemens.com/support/helpdesk.html)
• à votre partenaire de vente
• à votre point de vente

Vous trouverez des informations actualisées sur nos produits, des conseils, des mises à jour, etc. sur le site Internet : www.fujitsu-siemens.com

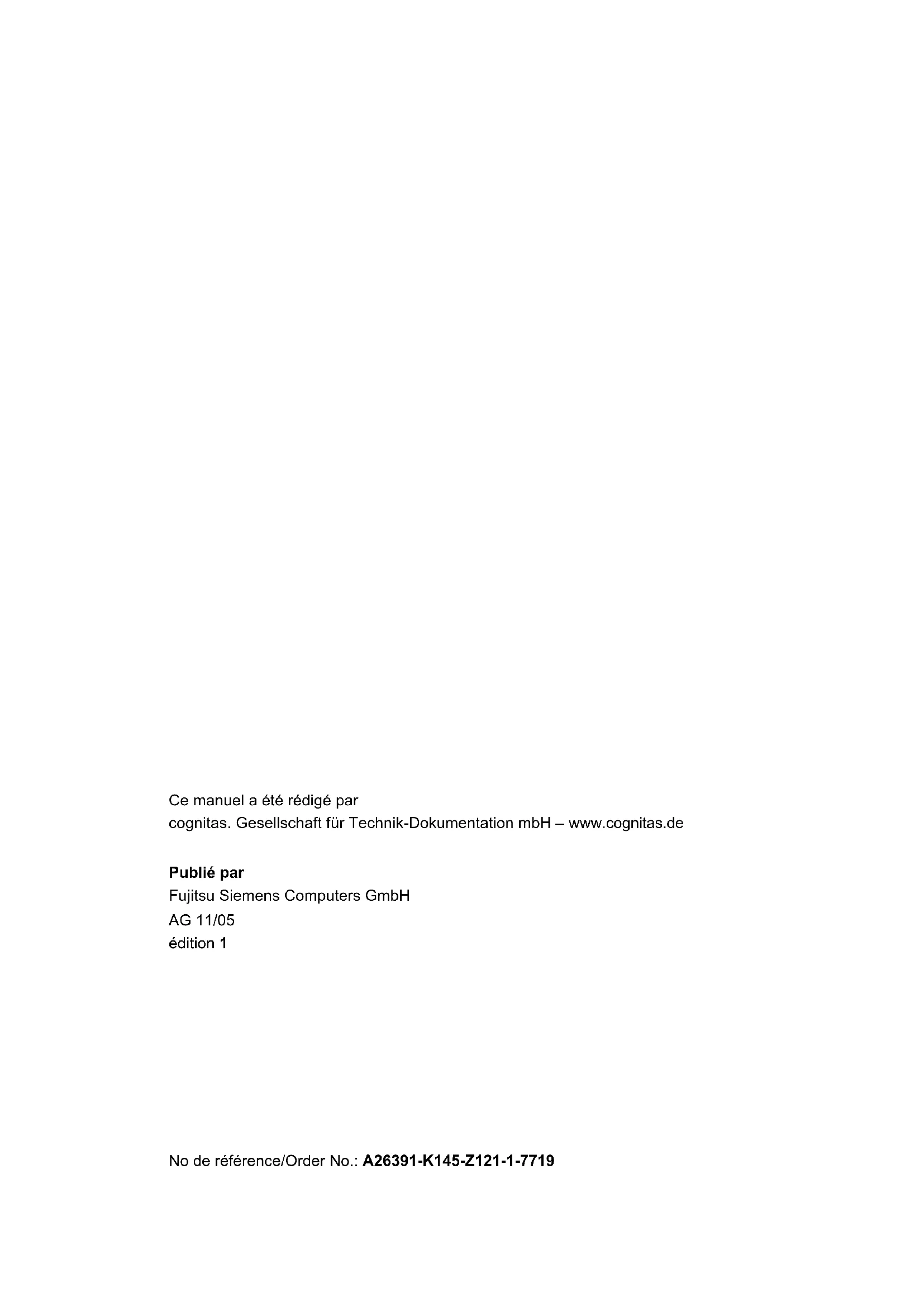

Ce manuel a été rédigé par

Travailler avec le tablet PC

Fonctions de sécurité

Entretien et maintenance

Analyse des problèmes et conseils

Caractéristiques techniques

Tablet Dock (en option)

Avis des agences de réglementation

Adobe et Acrobat sont des marques commerciales d'Adobe Systems Incorporated.

Kensington Lock et MicroSaver sont des marques déposées d'ACCO World Corporation.

Microsoft, MS MS-DOS, Windows NT et Windows XP Tablet PC Edition sont des marques déposées de Microsoft Corporation.

DPMS et VESA sont des marques déposées de Video Electronics Association.

PS/2 est une marque déposée de International Business Machines, Inc.

Intel et Pentium sont marques déposées de Intel Corporation, USA.

Le logo SD est une marque commerciale de Secure Digital.

La marque Bluetooth est la propriété de Bluetooth SIG, Inc., U.S.A. qui en a cédé la licence à Fujitsu Siemens Computers GmbH.

Toutes les autres marques commerciales citées sont des marques commerciales ou des marques déposées par leurs propriétaires respectifs et sont protégées comme tel.

Copyright © Fujitsu Siemens Computers GmbH 2005.

Tous droits réservés, y compris celui de la traduction, de la reproduction, de la duplication (même partielles) par photocopie ou procédé analogue.

Tout manquement à cette règle expose son auteur au versement de dommages et intérêts.

Tous droits réservés, y compris en cas d'octroi de brevet ou d'enregistrement comme modèle d'utilité.

Sous réserve de disponibilité et de modifications techniques.

Sommaire

STYLISTIC .... 1

Symboles....1

Remarques importantes .... 3

Consignes de sécurité....3

Consignes de sécurité supplémentaires pour appareils Wireless LAN/Bluetooth.... 4

Pilotes et Utilitaires....4

Déballage et contrôle du contenu de la livraison....4

Autres sources d'informations .... 5

Premiers pas....7

Fonctions et éléments de commande du tablet PC....7

Partie supérieure 7

Face inférieure 8

Vue latérale : face arrière 8

Vue latérale : côté gauche....9

Vue latérale : côté droit 9

Zone d'affichage 10

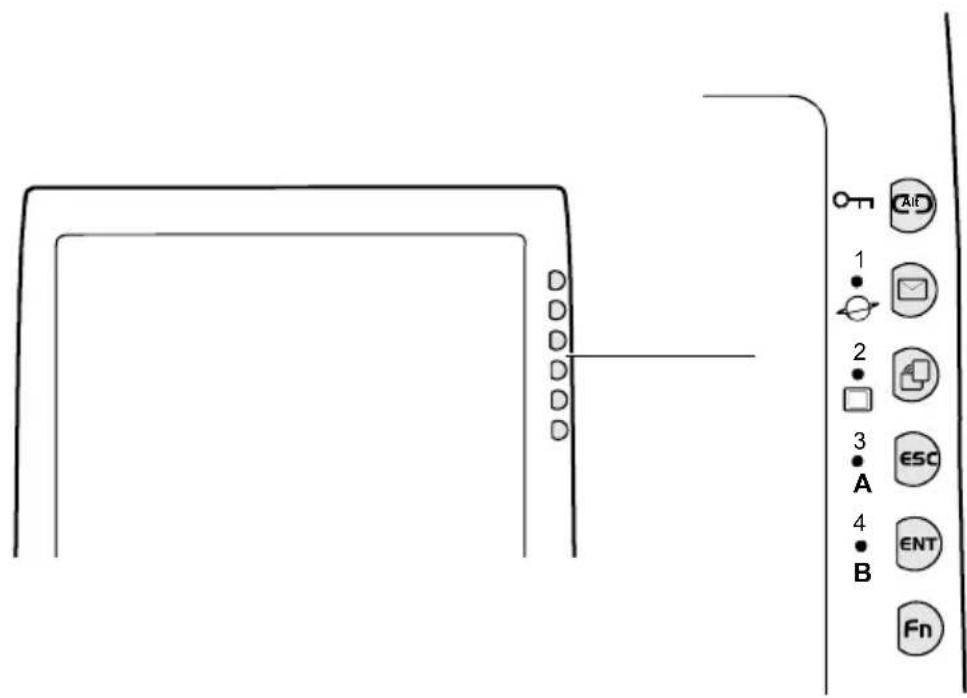

Touches d'application / touches du panneau de sécurité 12

Touches de navigation 15

Autres fonctions des touches d'application et de navigation 16

Travailler avec le tablet PC 19

Modes d'exploitation....19

Mode ON 19

Mode Idle (attente) 19

Mode Suspend 19

Mode OFF 19

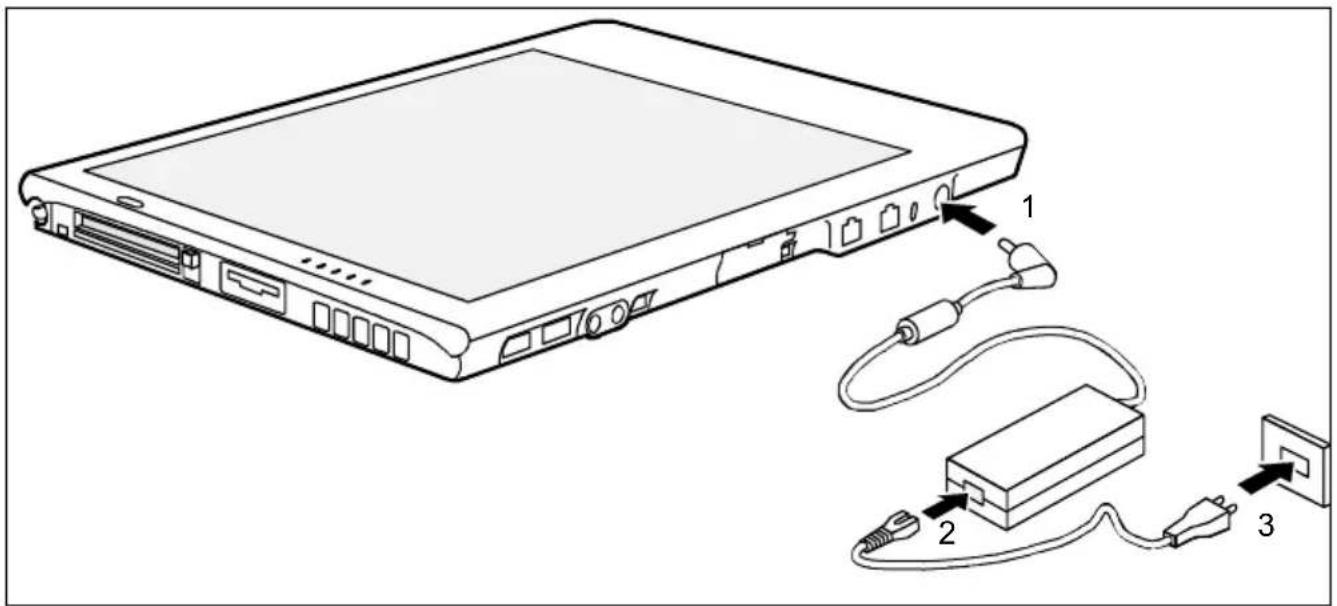

Brancher l'adaptateur d'alimentation 20

Première mise sous tension du tablet PC 21

Mettre sous tension le tablet PC....21

Mettre le tablet PC hors tension 21

Activer le mode Suspend....22

Reprise du fonctionnement....23

Régler la luminosité de l'écran 24

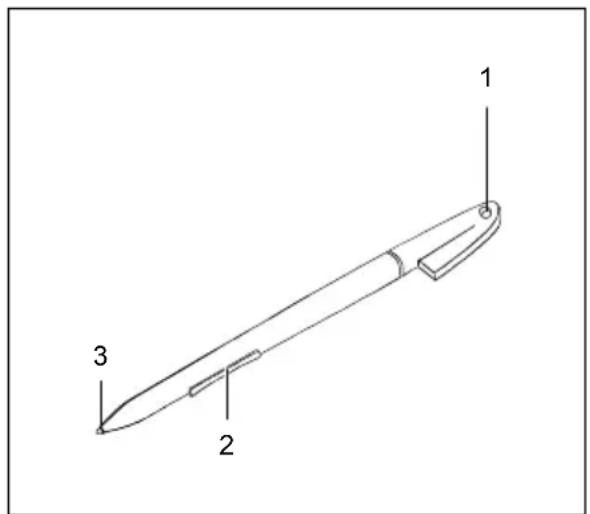

Utiliser le stylet 24

Calibrer le stylet....26

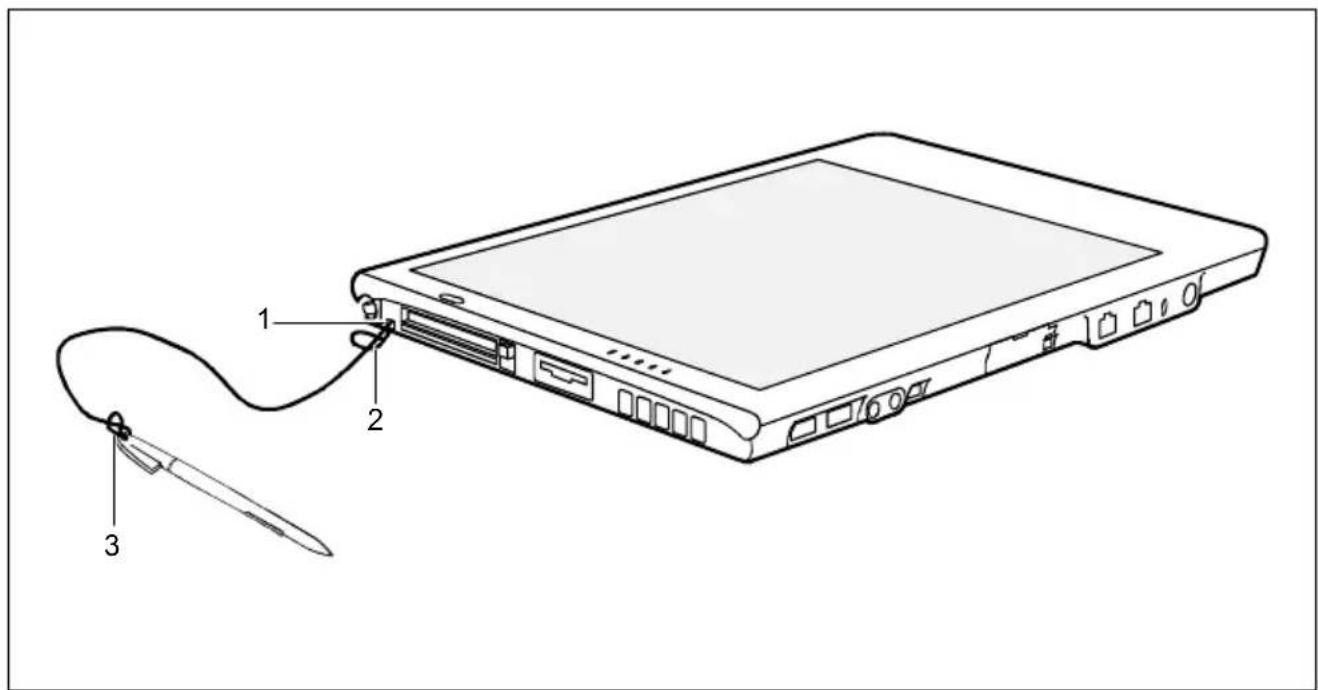

Fixez l'attache du stylet 27

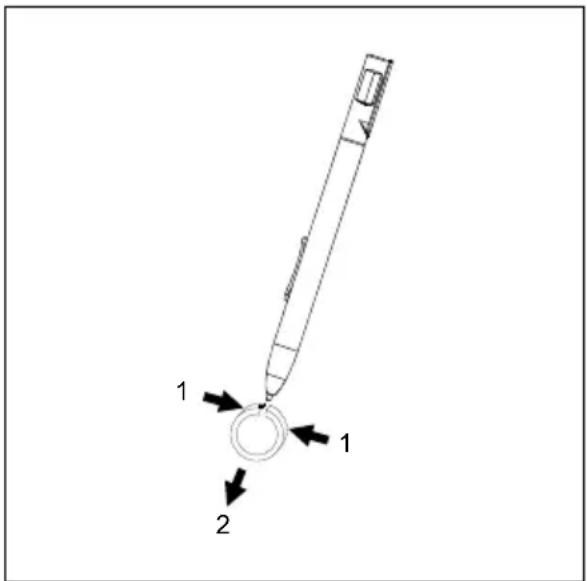

Remplacer la pointe du stylet 28

Accumulateur....29

Chargement, entretien et maintenance de l'accumulateur.... 29

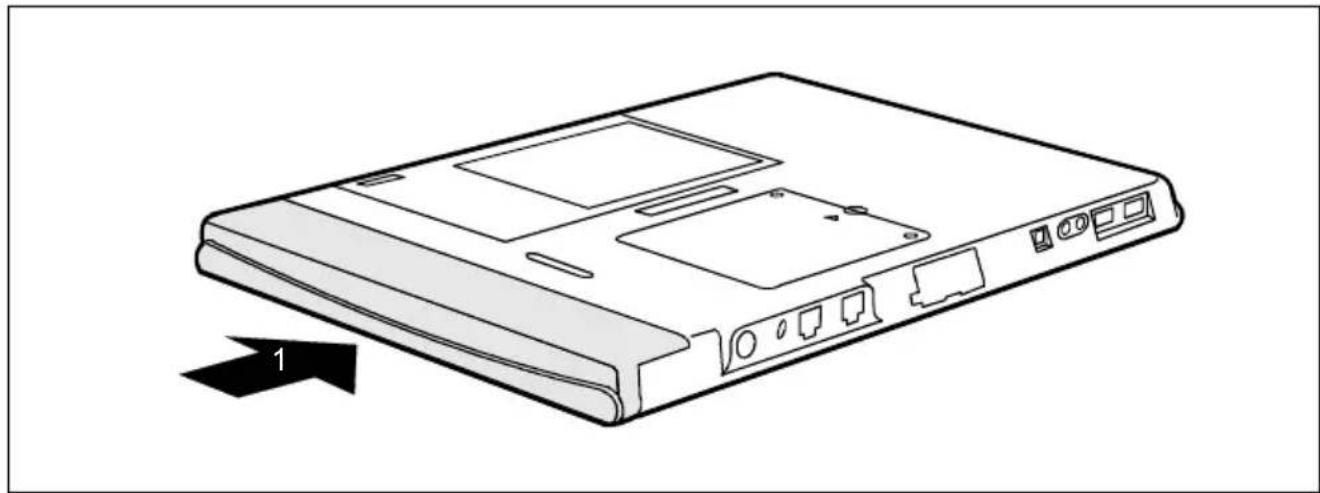

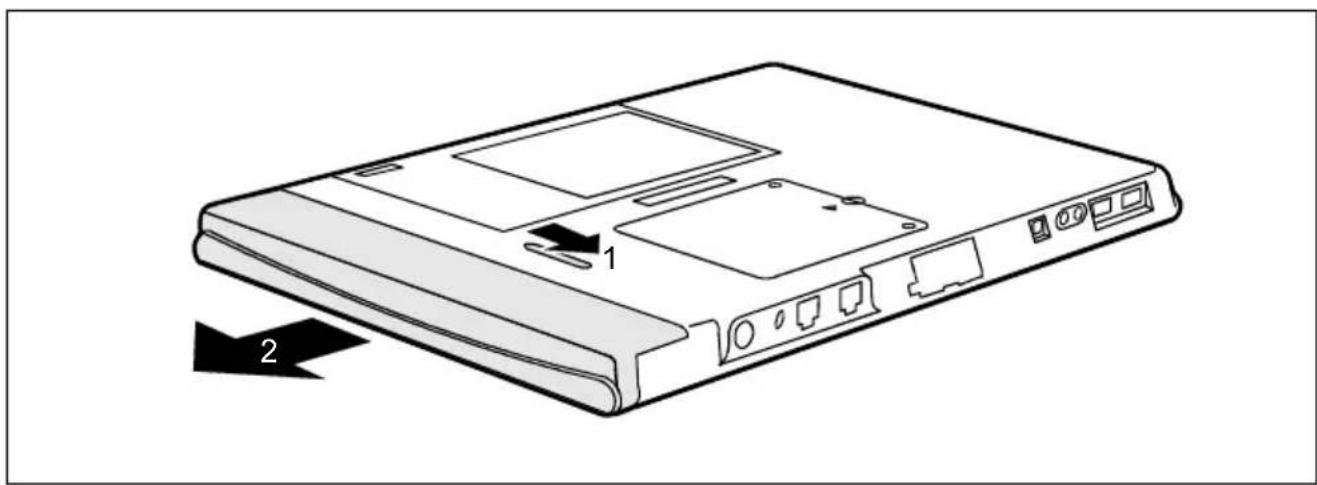

Monter et démonter un accumulateur 30

Conseil pour réduire la consommation d'énergie de l'accumulateur 32

Pile de secours....32

Port modem 33

Logement pour carte PC Card.... 33

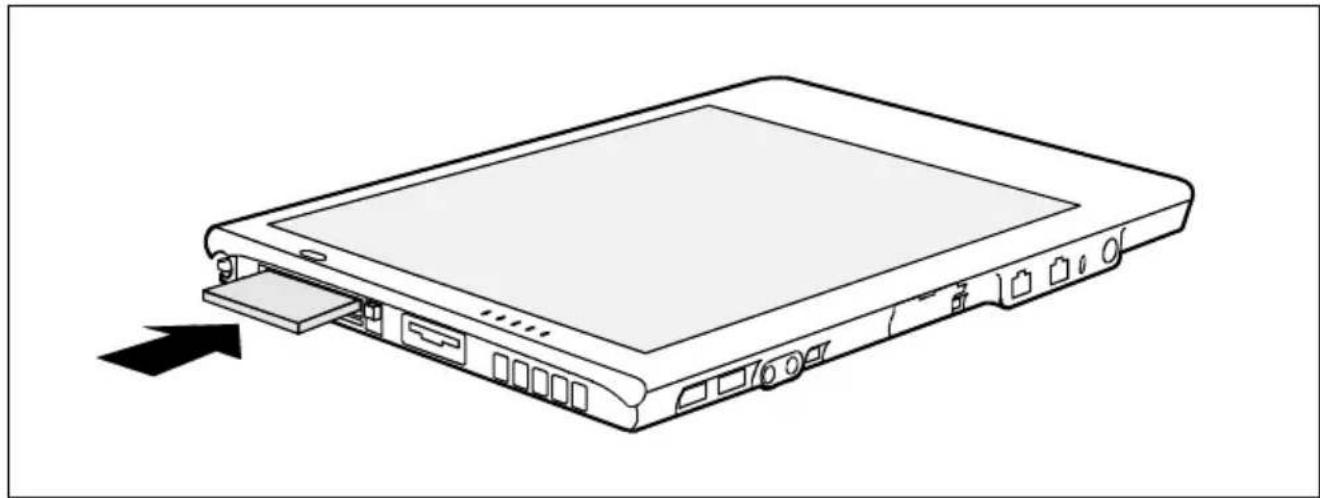

Insérer une carte PC Card....33

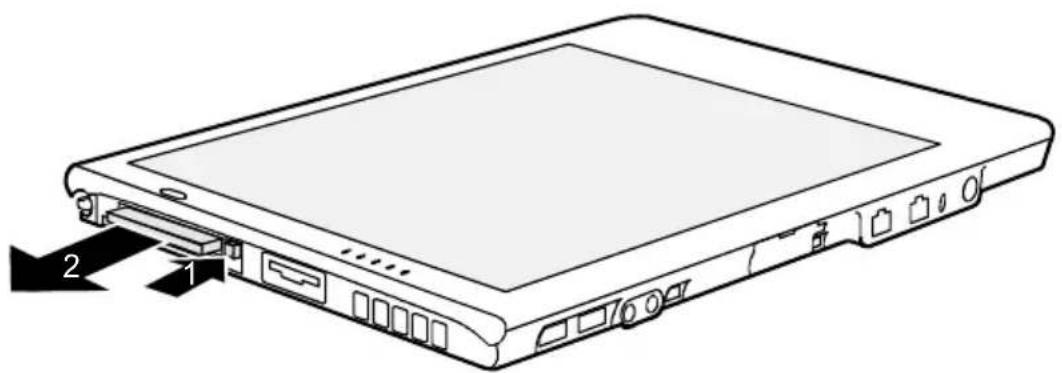

Retirer la carte PC Card 34

Logement pour la carte mémoire.... 35

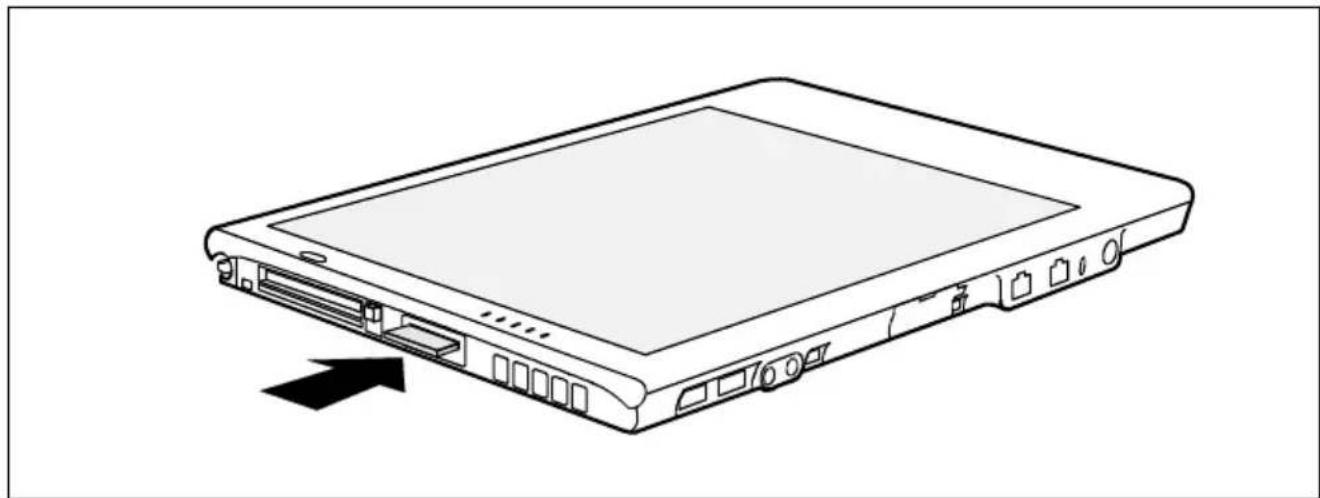

Insérer une carte mémoire 35

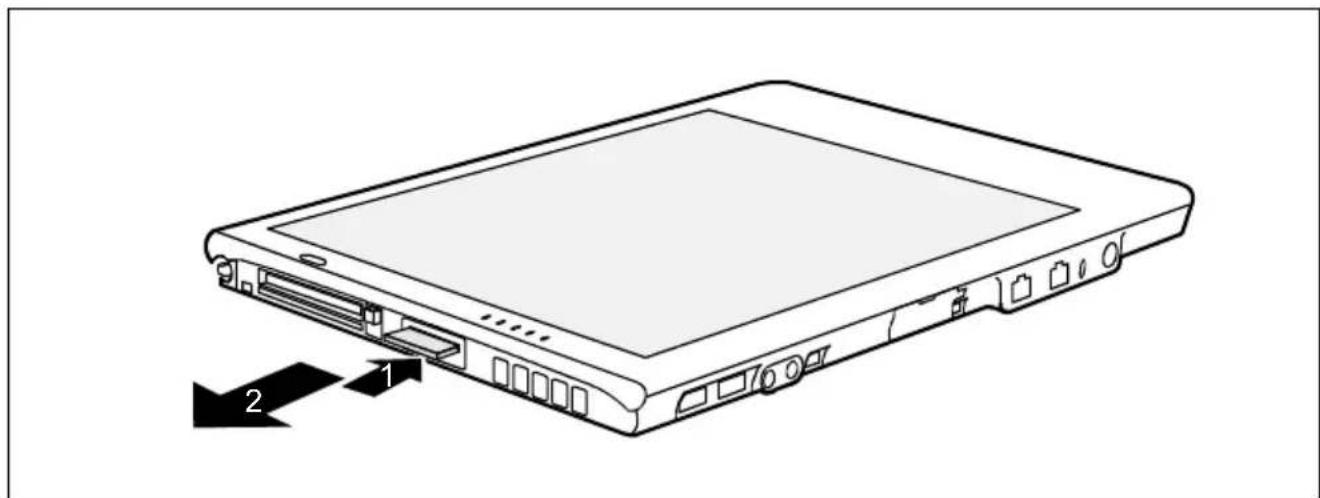

Retirer la carte mémoire....35

Monter/démonter les modules mémoire....36

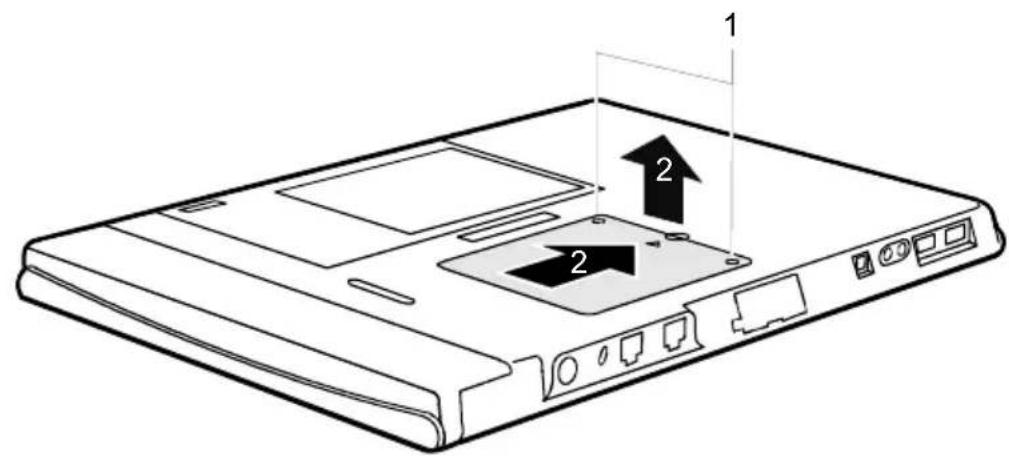

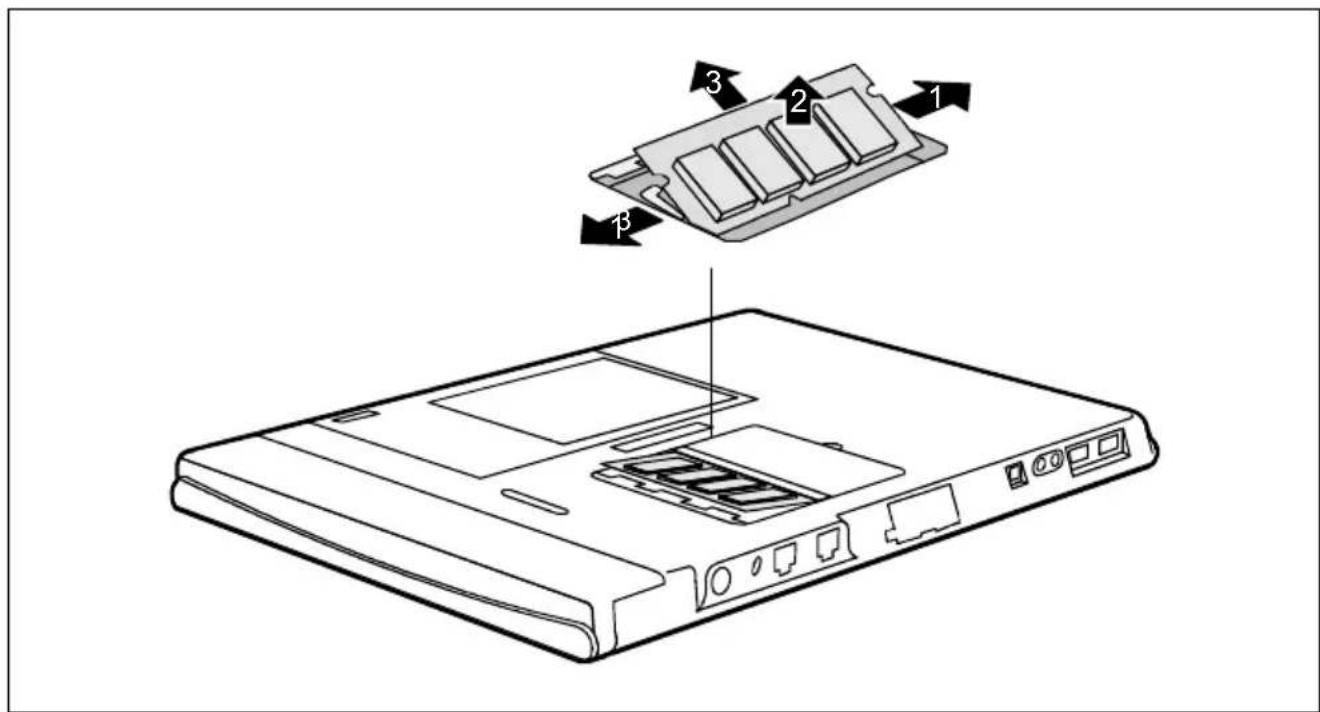

Démonter un module mémoire ....36

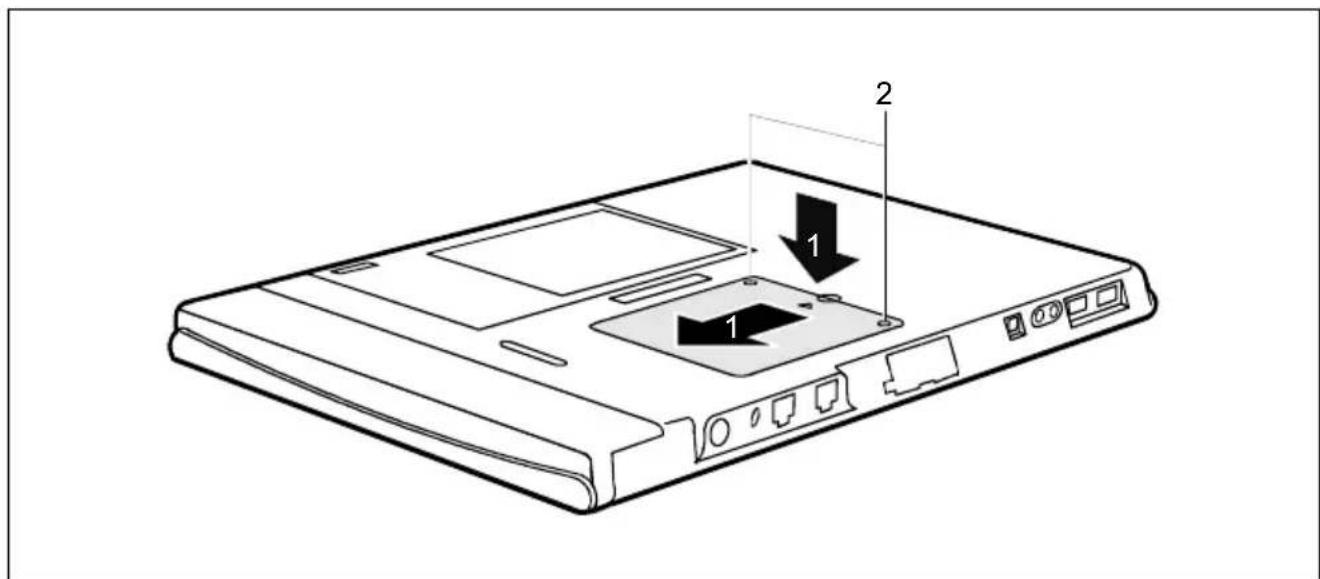

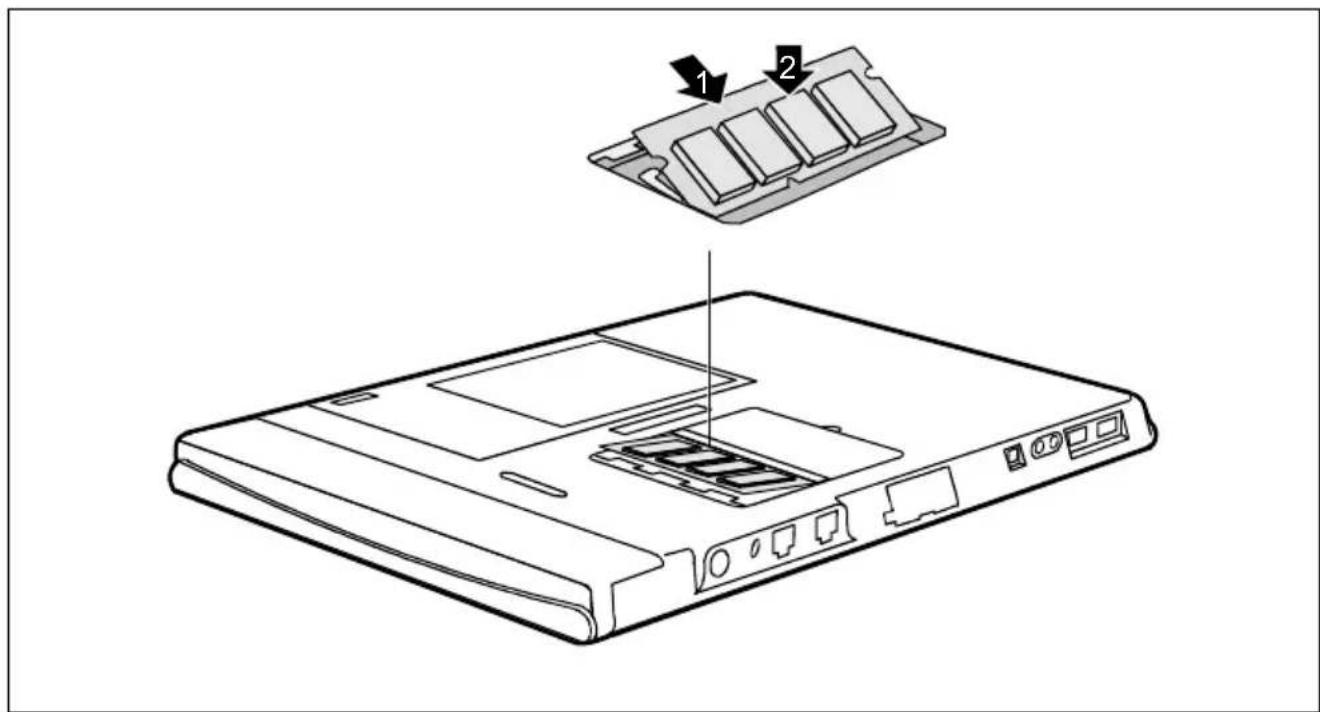

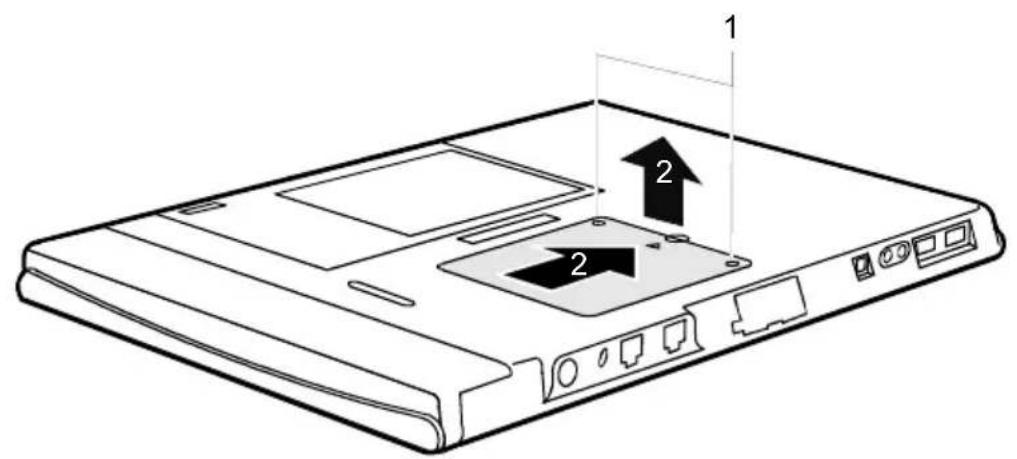

Monter le module mémoire ....38

Wireless LAN/ Bluetooth (en option)....40

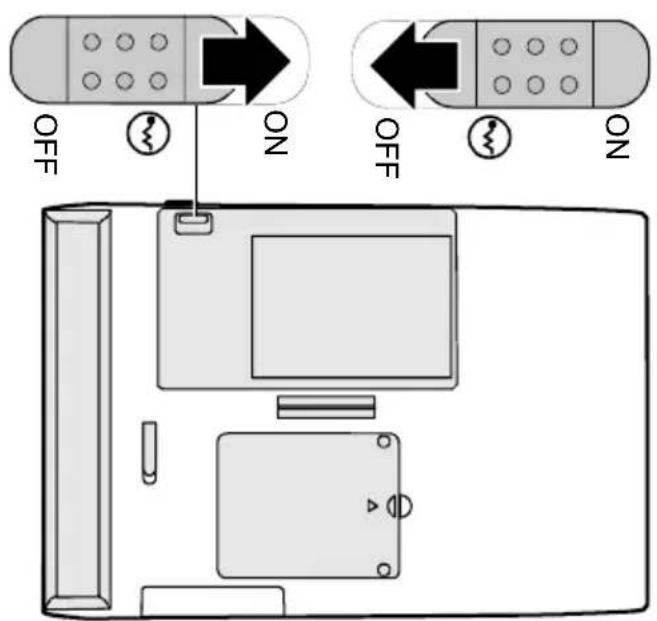

Activer/désactiver le module Wireless LAN/ Bluetooth....40

Fonctions de sécurité....41

Bref aperçu des fonctions de sécurité....41

Kensington Lock 42

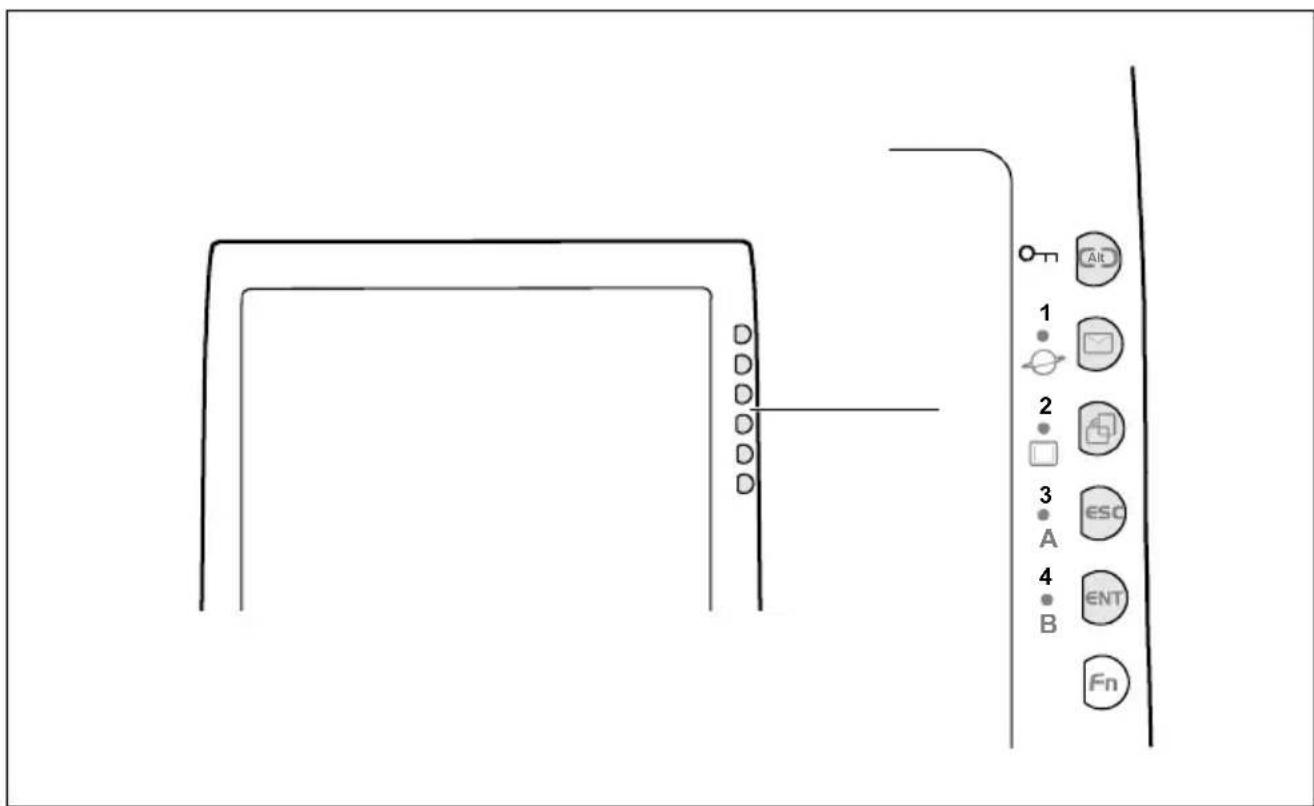

Configurer et utiliser le panneau de sécurité (sous Windows uniquement)....42

Installation du panneau de sécurité ....43

Utilisation du panneau de sécurité....44

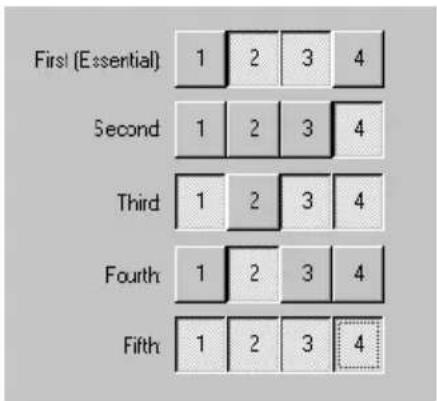

Installer une protection par mot de passe dans le Setup du BIOS 45

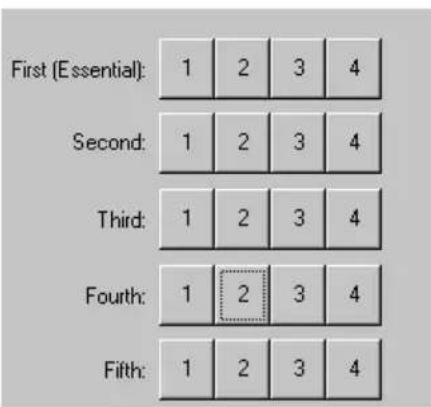

Protection par mot de passe du Setup du BIOS (mots de passe administrateur et utilisateur) 45

Protection par mot de passe pour le démarrage du système d'exploitation ....47

Protection par mot de passe du disque dur 48

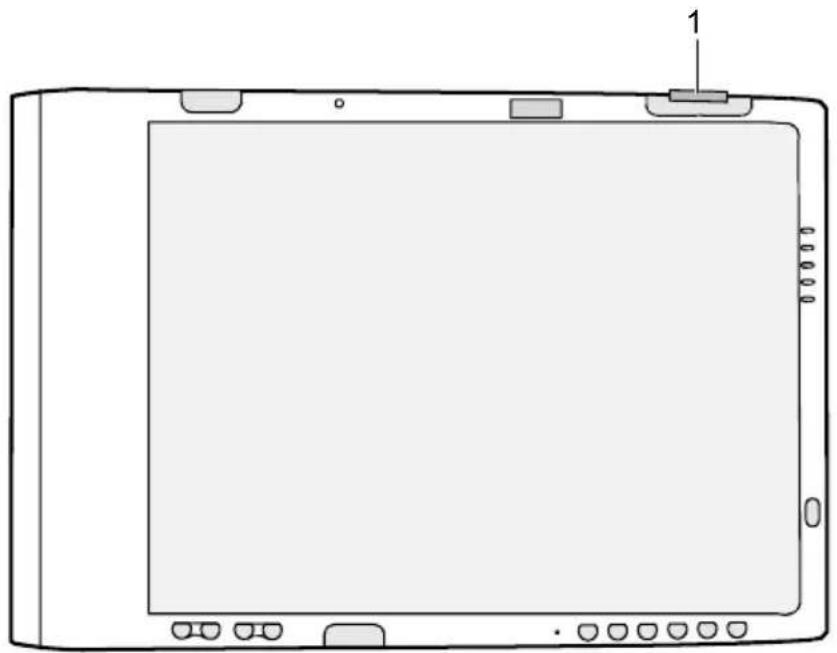

Capteur d'empreinte digitale (en option)....49

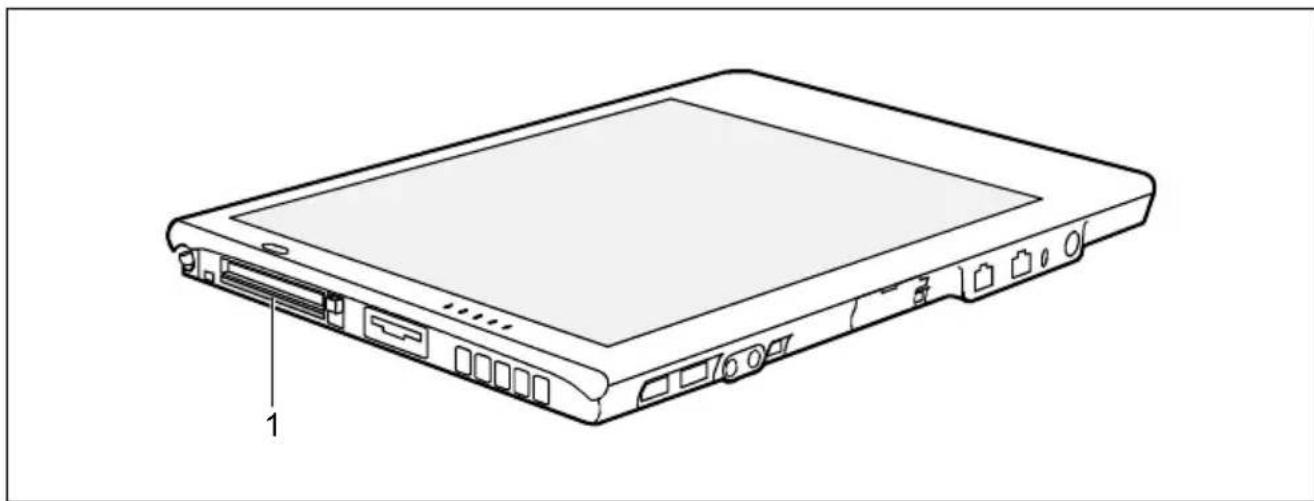

Utiliser le lecteur de SmartCard....50

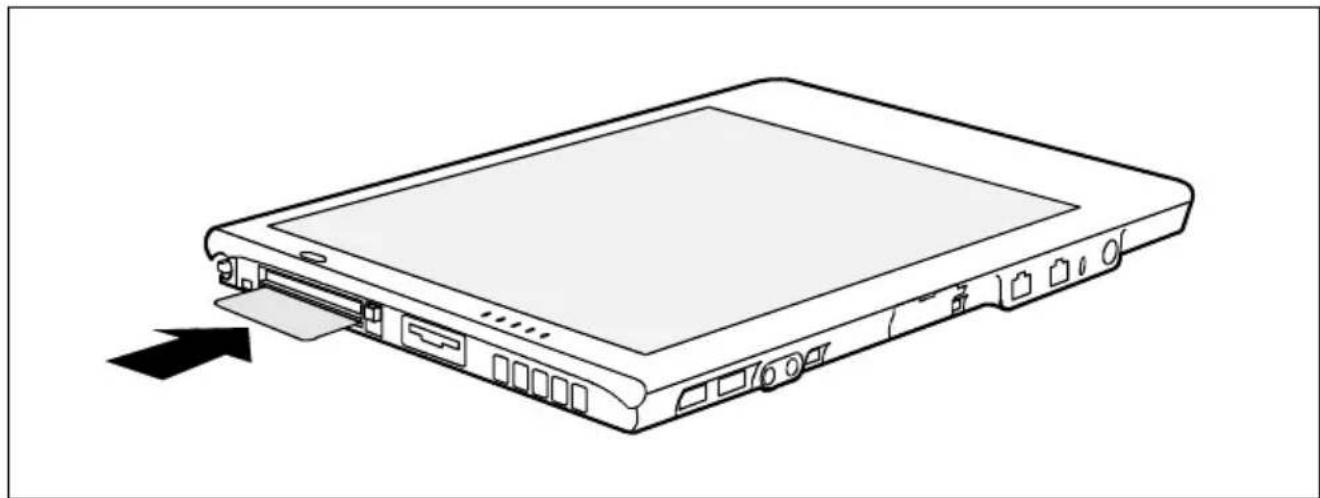

Introduire la SmartCard....51

Utiliser le Trusted Platform Module (en option)....51

Résolution des problèmes ....52

Panneau de sécurité....52

Mots de passe du BIOS 52

Lecteur de SmartCard....52

Entretien et maintenance ....53

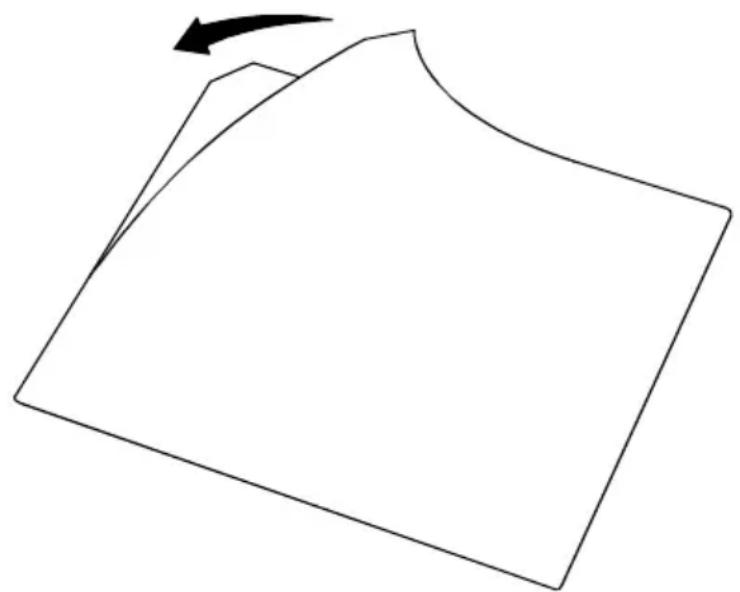

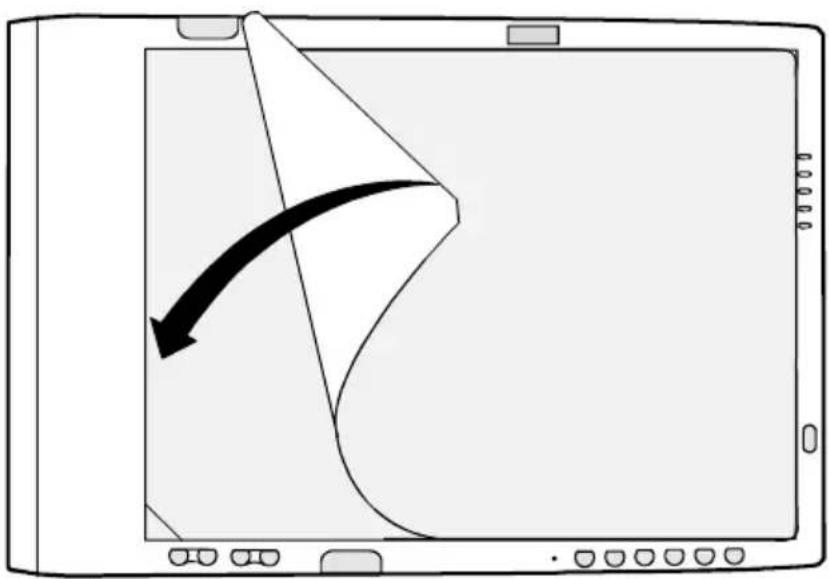

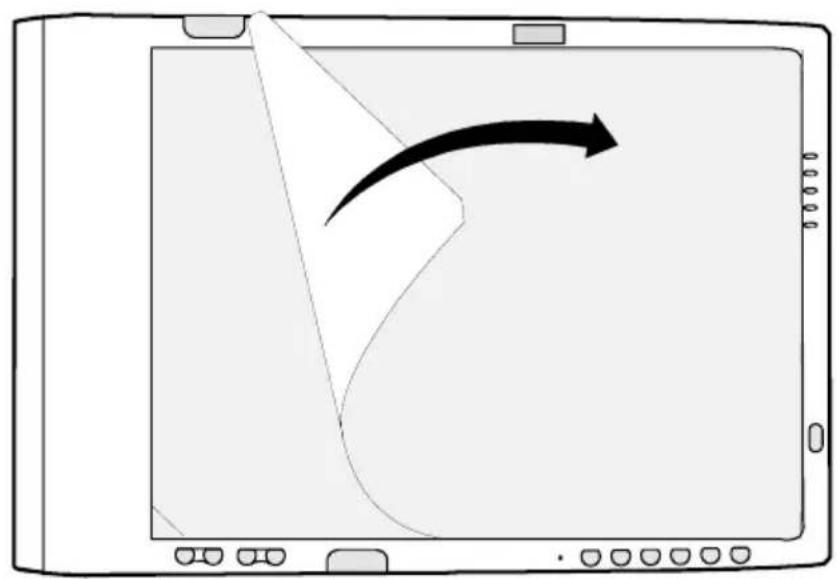

Protéger l'écran....53

Emporter le tablet PC....56

Avant de partir en voyage....56

Transporter le tablet PC....56

Nettoyer le tablet PC....57

Conserver le tablet PC....57

Analyse des problèmes et conseils....59

L'appareil est bloqué en mode veille....59

L'écran est vide ou illisible 59

Le curseur ne suit pas le stylet....59

Le transfert infrarouge des données ne fonctionne pas....60

L'appareil ne répond pas au stylet 60

Le volume du haut-parleur/des écouteurs est trop faible....60

Caractéristiques techniques....61

Tablet PC 61

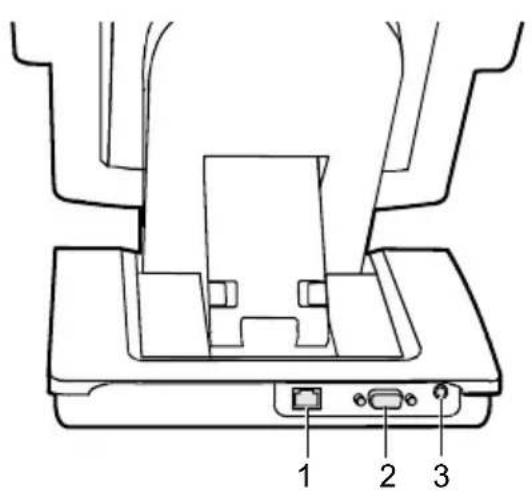

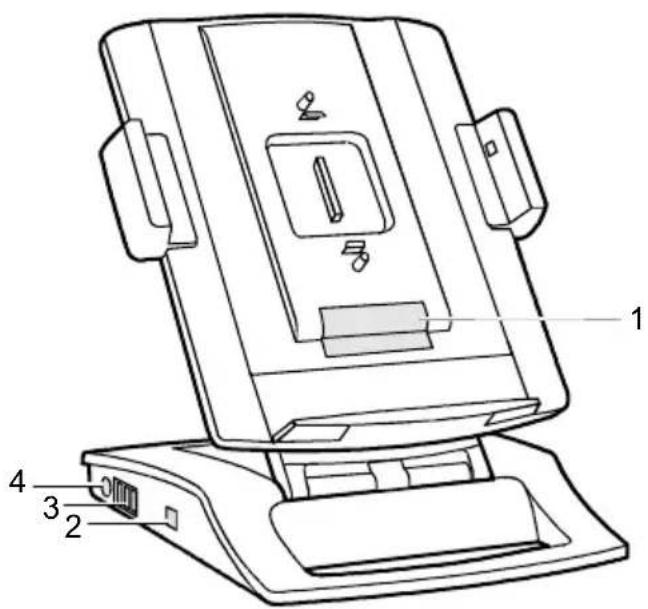

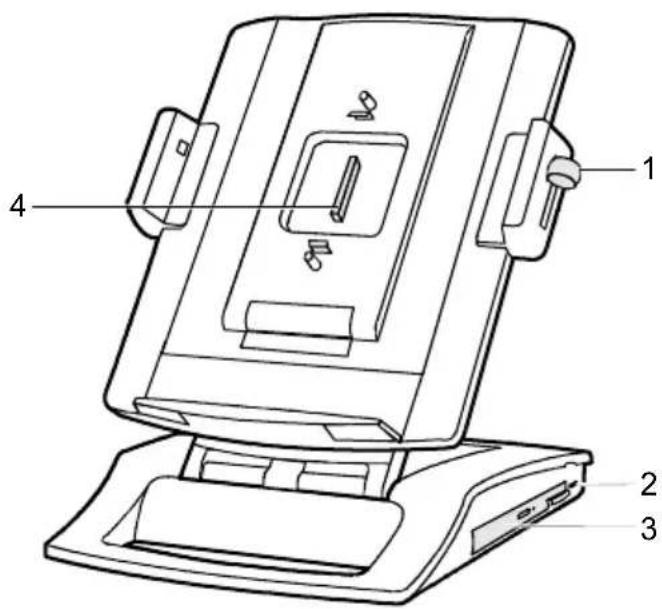

Tablet Dock (en option) 65

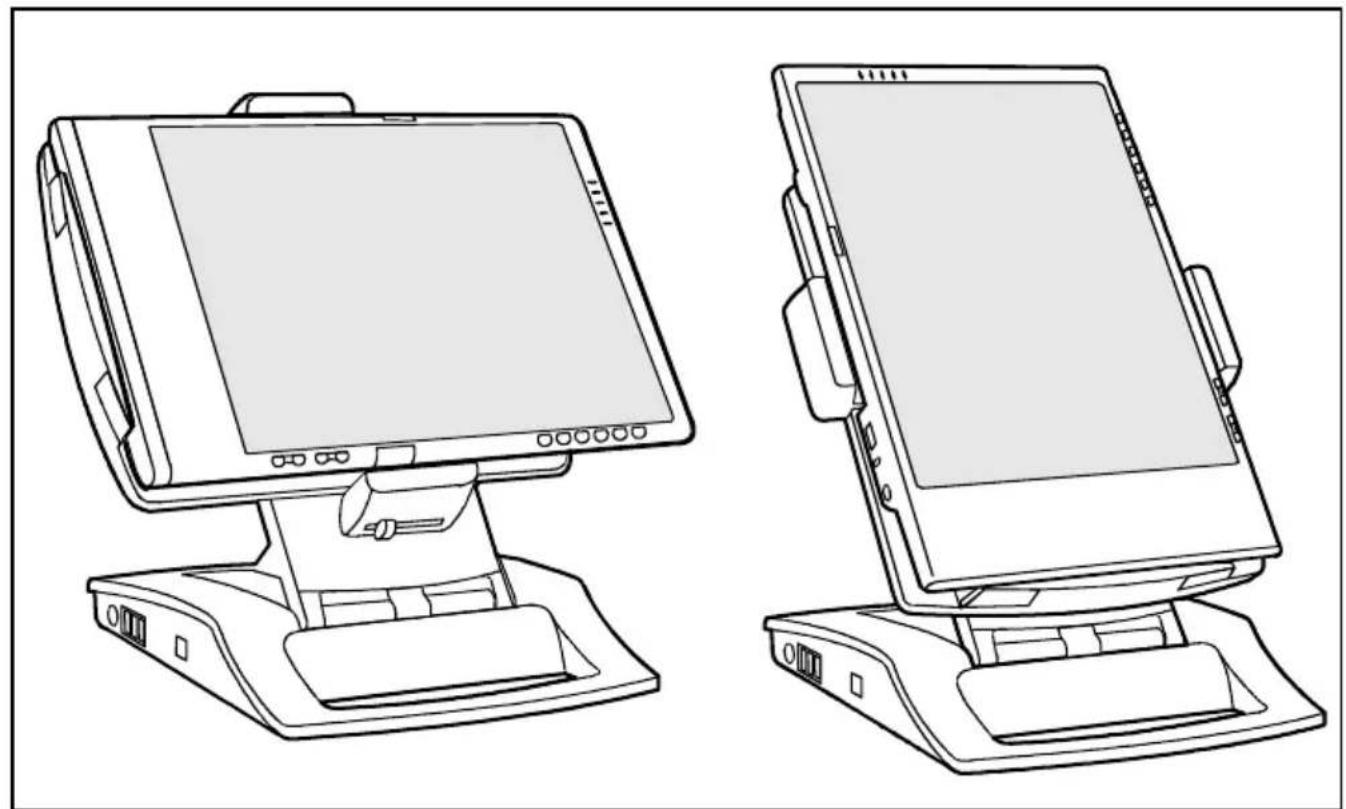

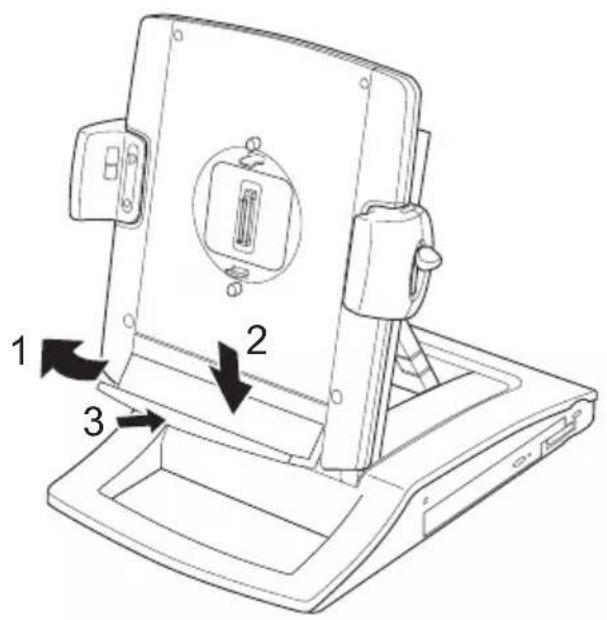

Installer et retirer le tablet PC....66

Avis des agences de réglementation ....69

Le tablet PC STYLISTIC renferme une technologie novatrice qui en fait un système fiable et convivial développé pour une utilisation sous Windows XP Edition Tablet PC. Pour vous simplifier la première mise en service de votre tablet PC, le système d'exploitation est déjà installé sur votre disque dur et paramétré de façon optimale.

Ce manuel vous montre, entre autres, comment mettre en service et utiliser votre tablet PC.

Symboles

Vous rencontrerez dans ce manuel les symboles suivants :

signale des instructions à respecter impérativement pour votre propre sécurité, celle de votre appareil et celle de vos données. La garantie s'éteint dès l'instant où vous endommagez l'appareil en ne respectant pas ces consignes.

signale des informations importantes pour la bonne utilisation du système.

▶ signale une opération que vous devez exécuter.

"Guillemets"

servent à identifier des titres de chapitres, des noms de supports de données et différents concepts à mettre en évidence.

Cette police

symbolise des noms des programmes, des commandes ou des options de menu.

Cette police correspond à des affichages écran.

Remarques importantes

Ce chapitre contient des instructions que vous devez respecter impérativement dans toute activité mettant en œuvre votre tablet PC.

Consignes de sécurité

Respectez impérativement les consignes de sécurité figurant dans le manuel "Safety" (Sécurité) ainsi que les consignes de sécurité suivantes.

• Ne posez jamais le tablet PC sur une surface non rigide (moquette ou meubles rembourrés, par exemple). Posez le tablet PC sur un tapis stable, plane et antidérapant. Ne placez pas le tablet PC contre n'importe quelle surface mais posez-le plutôt dans la tablet Dock si vous ne comptez pas l'utiliser pendant un certain temps. La Tablet Dock est disponible en tant qu'accessoire.
• Ne posez jamais le tablet PC sur son écran sous peine d'endommager celui-ci.
• Pour la saisie des données, utilisez exclusivement le stylet fourni. Si vous touchez l'écran avec d'autres objets, vous risquez d'endommager sérieusement l'écran.
• Le boîtier de votre tablet PC peut devenir très chaud lorsqu'il est utilisé sur le secteur pendant un long moment. Empoignez par conséquent l'appareil avec précaution et uniquement, si possible, aux endroits recouverts d'une couche de protection contre la chaleur.
• Ne posez jamais l'adaptateur d'alimentation sur une surface sensible à la chaleur.
• L'espace libre autour du tablet PC et de l'adaptateur d'alimentation doit être d'au moins 100 mm pour permettre une ventilation suffisante.
• N'obturez jamais les ouïes de ventilation du tablet PC et de l'adaptateur d'alimentation.
• Evitez d'exposer le tablet PC à des conditions d'environnement extrêmes. Protégez le Tablet-PC contre la poussière, l'humidité et la chaleur. Evitez de laisser traîner le tablet PC en plein soleil dans la voiture. Un échauffement excessif réduit la durée de vie de l'appareil.

Consignes de sécurité supplémentaires pour appareils Wireless LAN/Bluetooth

Respectez les consignes de sécurité reprises dans le manuel "Safety" (Sécurité) et les remarques suivantes.

• La portée de la liaison radio dépend des conditions ambiantes et environnementales.
• En cas de trafic de données sans fil il est aussi possible que des personnes non autorisées puissent recevoir des données.

L'entreprise Fujitsu Siemens Computers GmbH n'est pas responsable des parasites radio ou TV provoqués par des modifications non autorisées apportées à cet appareil. Fujitsu Siemens Computers GmbH n'assume par ailleurs aucune responsabilité pour le remplacement ou l'échange de câbles de raccordement et d'appareils qui n'ont pas été déclarés par Fujitsu Siemens Computers GmbH. L'utilisateur est seul responsable de la résolution des pannes causées par une modification non autorisée de ce type et du remplacement ou de l'échange des appareils.

Pilotes et Utilitaires

Le CD/DVD "Drivers & Utilities" contient des logiciels utiles ainsi que tous les pilotes dont vous avez besoin pour réaliser la configuration optimale de votre tablet PC. Vous trouverez des informations complémentaires et actuelles concernant votre tablet PC et des fichiers Lisez-moi concernant le logiciel fourni sur le CD/DVD.

Si vous devez réinstaller votre système d'exploitation, vous pouvez restaurer sur le disque dur du logiciel et des pilotes d'origine de votre tablet PC à l'aide du CD/DVD "Drivers & Utilities". Sur le CD/DVD "Drivers & Utilities" se trouvent toujours les pilotes les plus actuels au moment de la livraison de l'appareil.

Vous trouverez des mises à jour des pilotes (Updates) et les manuels sur notre site Internet www.fujitsu-siemens.com/support.

Déballage et contrôle du contenu de la livraison

Nous vous conseillons de ne pas jeter l'emballage d'origine. Conservez-le.

▶ Déballez les différents éléments.
Vérifiez si le contenu de l'emballage présente des dommages apparents dus au transport.
▶ Vérifiez si la livraison correspond aux données reprises sur le bon de livraison.

Si vous constatez des dommages dus au transport ou des divergences entre le contenu de l'emballage et le bon de livraison, nous vous prions d'informer immédiatement le point de vente compétent.

Autres sources d'informations

Dans ce manuel "EasyGuide" vous trouvez des renseignements plus détaillés et des informations techniques sur votre tablet PC.

Source d'information	Type d'information	Où la trouver ?
Manuel "Wireless LAN" (fichier PDF)	Iformations détaillées sur l'utilisation du Wireless LAN et informations techniques	CD/DVD "Drivers & Utilities" préinstallé (en option)
Manuel "Safety" (Sécurité), (imprimé et au format PDF)	Consignes de sécurité CD/DVD "Drivers & Utilities"
Manuel "Warranty" (Garantie), (fichier PDF)	Conditions d'application générales	CD/DVD "Drivers & Utilities"
Manuel "Return used devices" (fichier PDF)	Consignes relatives au recyclage et à la restitution des anciens appareils	CD/DVD "Drivers & Utilities"
fichiers d'informations (par exemple : *.TXT, *.DOC, *.CHM, *.HLP, *.PDF, *.HTML)	Informations sur les utilitaires et les programmes	CD/DVD "Drivers & Utilities"

Premiers pas

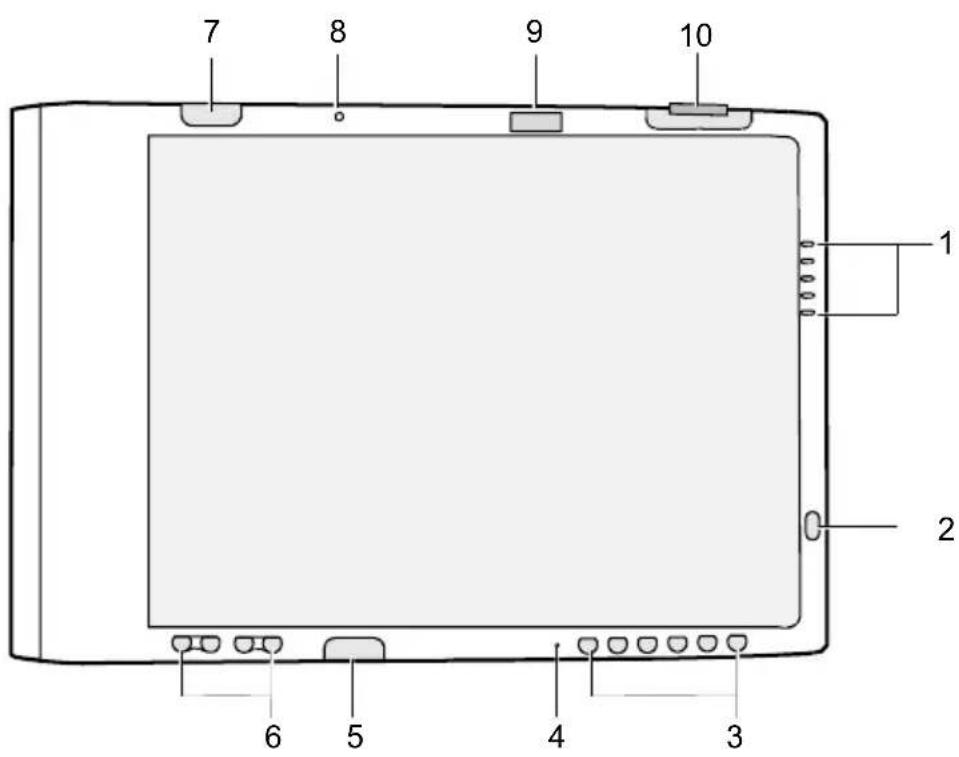

Fonctions et éléments de commande du tablet PC Partie supérieure

7 8 9 10 1 2 6 5 4 3

1 = Zone d'affichage
2 = Touche Marche/Resume/Suspend
3 = Touches d'application
4 = Microphone
5 = Récepteur infrarouge pour clavier
6 = Touches de navigation
7 = Récepteur infrarouge pour clavier
8 = Microphone (en option)
9 = Haut-parleur
10 = Capteur d'empreinte digitale (en option)

Face inférieure

1 2 3 4 5 6

1 = Interrupteur Marche/Arrêt pour Wireless LAN/Bluetooth
2 = Capot de disque dur
3 = Port pour Tablet Dock

4 = Cache pour le module mémoire
5 = Verrouillage de l'accumulateur
6 = Accumulateur amovible

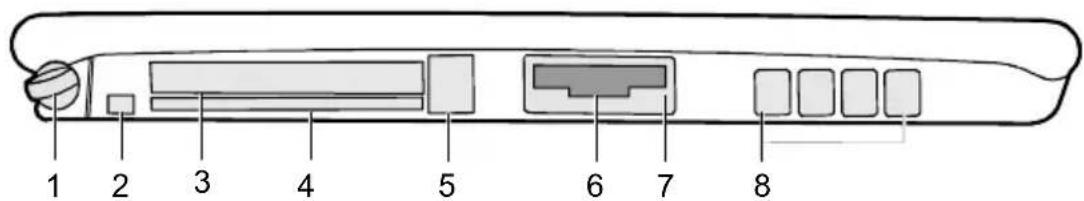

Vue latérale : face arrière

1 2 3 4 5 6 7 8

1 = Stylet / logement pour stylet
2 = Fixation pour le cordon du stylet
3 = Logement pour carte PC Card
4 = Logement pour SmartCard

5 = Touche d'éjection pour carte PC Card
6 = Logement pour la carte mémoire
7 = Interface infrarouge
8 = Ouies de ventilation

Vue latérale : côté gauche

1 2 4 5 3 6 9 8

1 = Ports USB
2 = Port écouteurs
3 = Port microphone
4 = Port FireWire
5 = Port moniteur
(avec panneau de protection)
6 = Port LAN
7 = Port modem
8 = Fente pour Kensington Lock
9 = Port pour l'adaptateur d'alimentation

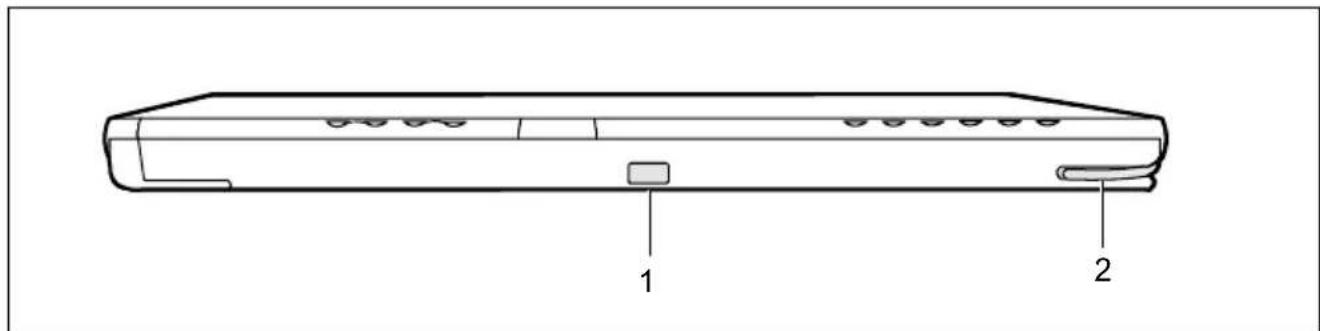

Vue latérale : côté droit

1 = Point de verrouillage du Tablet Dock
2 = Stylet / logement pour stylet

Zone d'affichage

Les icônes de la zone d'affichage indiquent l'état des fonctions système.

1 2 3 4 5

1 = Voyant Marche
2 = Voyant d'alimentation
3 = Voyant de niveau de charge de l'accumulateur
4 = Voyant du disque dur
5 = Voyant panneau de sécurité

Le tableau ci-dessous reprend les différents états des voyants.

Lorsqu'un symbole n'est pas affiché, la fonction système correspondante est arrêtée ou inactive.

Icône	Mode	Etat du voyant	Remarques
	Mode ONMode Idle(attente)	S'allume en vert L'appareil est opérationnel.
	Suspend-to-RAM(suspendre passage sur RAM)	Clignote en vert L'appareil est en mode d'économie d'énergie. Les réglages actifs ont été sauvegardés en mémoire RAM.
	Mode OFFMode veille	Arrêt L'appareil est en mode veille. Les réglages et les données ont été sauvegardés sur le disque dur.
	Alimentation électriqueS'allume	S'allume en jaune L'adaptateur d'alimentation et l'accumulateur sont disponibles et l'accumulateur est en phase de charge.
		en vert L'adaptateur d'alimentation et l'accumulateur sont disponibles et l'accumulateur n'est pas en phase de charge puisque il est chargé.L'adaptateur secteur est disponible mais il n'y a pas d'accumulateur.
	Clignote	en jaune L'adaptateur d'alimentation et l'accumulateur sont disponibles et en attente de charge (l'accumulateur a dépassé la limite de température admissible).
	Arrêt L'adaptateur d'alimentation	n'est pas disponible.
	Mode ONMode Idle(attente)S'allume	S'allume en vert La	charge de l'accumulateur est entre 50% et 100%.
		en jaune La charge de	l'accumulateur est entre 13% et 49%.
	S'allume	en rouge La charge de	l'accumulateur est entre 0% et 12%.
	Clignote	en rouge Erreur accumulateur
	Suspend-to-RAM(suspendre passage sur RAM)	Clignote lentement envert	La charge de l'accumulateur est entre 50% et 100%.
	Clignote	lentement enjaune	La charge de l'accumulateur est entre 13% et 49%.
	Clignote	lentement enrouge	La charge de l'accumulateur est entre 0% et 12%.
	Mode veille avecadaptateursecteurMode OFF	Arrêt Soit l'accumulateur n'est pas installé, soit l'appareil est hors tension, soit il a basculé en mode veille.
	Mode veille sansadaptateurd'alimentation	Arrêt Si l'accumulateur est installé pendantque l'appareil est hors tension, le voyant jaune clignote pendant quatre secondes jusqu'à ce que l'accumulateur soit reconnu. L'état de l'accumulateurs'affiche pendant les cinq secondes qui suivent.
	Mode ONMode Idle(attente)	S'allume ou clignoteen vert	Le disque dur est actif.
	Suspend-to-RAM(suspendre passage sur RAM)Mode veilleMode OFF	Arrêt Le disque dur est inactif.
	Panneau desécurité actif	S'allume en vert L'appareil démarre uniquement après l'entrée du mot de passe sur le panneau de sécurité.
	Panneau desécurité inactif	Arrêt L'appareil démarre sans entrée du motde passe sur le panneau de sécurité.

Touches d'application / touches du panneau de sécurité

Air 1 2 3 ESC A 4 ENT B Fn

Appuyez sur l'une de ces touches pour démarrer rapidement des applications et des utilitaires prédéfinis. Certaines touches proposent des fonctions supplémentaires. Vous pouvez activer ces fonctions supplémentaires en appuyant simultanément sur la touche Fn et sur la touche d'application.

Les touches d'application possèdent en plus d'autres fonctions que vous pouvez utiliser lors du démarrage du système. Vous trouverez des informations plus détaillées à ce propos à la section "Autres fonctions des touches d'application et de navigation" dans ce chapitre.

Ces touches servent également de panneau de sécurité (Security Panel). Pour savoir comment activer le panneau de sécurité et protéger ainsi vos données contre un accès non autorisé, voir le chapitre "Fonctions de sécurité".

La touche Alt est la seule touche d'application que vous pouvez utiliser lorsque vous vous identifiez au système ou que vous le verrouillez (c.-à-d. lorsque la fenêtre Windows correspondante apparaît sur le bureau). La touche Alt a la même fonction que la combinaison des touches Ctrl, Alt et Suppr sur un clavier (démarrage à chaud).

Nom et symbole de la touche	Symbole sur le tablet PC (Fn + touche)	Description de la fonction
Touche Alt		La touche Alt possède deux fonctions:Si vous appuyez sur la touche Alt pendant deux secondes, vous pourrez à nouveau vous identifier au système:- après le démarrage du système- après le verrouillage du système- lorsque vous quittez le mode d'économie d'énergieSi vous appuyez pendant deux secondes sur la touche Alt après vous être identifié au système, le gestionnaire de tâches Windows ou - si vous êtes connecté au réseau - la fenêtre de sécurité démarre.
Touche e-mail	Touche Internet	Si vous appuyez sur la touche e-mail, le programme de messagerie électronique démarre (p. ex. Microsoft Outlook Express).Lorsque vous appuyez simultanément sur la touche Fn et la touche e-mail, vous démarrez le navigateur Web.Pour que les touches puissent fonctionner comme décrit ci-dessus, vous devez établir la connexion Internet et configurer la consultation de la messagerie depuis le serveur.
Touched'orientation	Touche Mode d'affichage	Si vous appuyez sur la touche d'orientation, l'affichage écran passe du format portrait (vertical) au format paysage (horizontal) ou inversement.Lorsque vous appuyez simultanément sur la touche Fn et sur la touche d'orientation, vous ouvrez le menu des réglages étendus du contrôleur graphique. Choisissez dans ce menu le mode d'affichage souhaité.

Nom et symbole de la touche	Symbole sur le tablet PC (Fn + touche)	Description de la fonction
Touche ESCESC	Touched'application AA	La touche ESCa la même fonction que la touche Echapsur un clavier.Si vous appuyez simultanément sur les touches Fn + ESC, vous chargez une application prédéfinie ou vous exécutez une combinaison de touches programmées dans l'utilitaire Boutons du Tablet PC. (Vous pouvez modifier les réglages sous Panneau de configuration - Boutons du Tablet PC).Par défaut, la combinaison de touches Fn + ESCa le même effet que la combinaison de touches Ctrl et Echapsur le clavier : le Menu de démarrage s'ouvre.
Touche ENTENT	Touched'application AB	La touche ENTa la même fonction que la touche Entrée sur le clavier.Si vous appuyez simultanément sur les touches Fn + ENT, vous chargez une application prédéfinie ou vous exécutez une combinaison de touches programmées dans l'utilitaire Boutons du Tablet PC. (Vous pouvez modifier les réglages sous Panneau de configuration - Boutons du Tablet PC).Par défaut, la combinaison de touches Fn + ENTa le même effet que la touche Altsur le clavier : un menu principal de l'application Windows traditionnelle est sélectionné.
Touche FnFn		Si elles sont combinées avec la touche Fn, les autres touches d'application reçoivent des fonctions supplémentaires, comme décrit dans ce tableau.Lorsque vous appuyez deux fois de suite sur la touche Fn pendant la "période de temporisation", vous faites apparaître le menu Fujitsu Menu à l'écran. Le menu Fujitsu Menu vous permet de modifier certains réglages système.

La touche Fn exerce la fonction très pratique de "temporisation" qui vous permet d'appuyer sur les deux touches l'une après l'autre plutôt que simultanément. Après avoir appuyé sur la touche Fn, vous disposez d'environ deux à trois secondes pour appuyer sur la deuxième touche.

Touches de navigation

Appuyez sur l'extrémité de la touche pour activer et désactiver chaque touche.

Les touches de navigation possèdent deux fonctions. Pour activer les fonctions supplémentaires, appuyez simultanément sur la touche Fn et sur la touche de navigation.

Ces touches possèdent en plus d'autres fonctions que vous pouvez utiliser lors du démarrage du système. Vous trouverez des informations plus détaillées à ce propos à la section "Autres fonctions des touches d'application et de navigation" dans ce chapitre.

Icône Fonction	(appuyer uniquement sur la touche)	Fonction supplémentaire (appuyer en même temps sur la touche et sur la touche Fn)
	Si vous appuyez sur la partie supérieure, vous déplacez le curseur d'une page vers le haut.Si vous appuyez sur la partie inférieure, vous déplacez le curseur d'une page vers le bas.	Si vous appuyez simultanément sur la partie supérieure de la touche et sur la touche Fn, vous posez une marque de tabulation droite.Si vous appuyez simultanément sur la partie inférieure de la touche et sur la touche Fn, vous posez une marque de tabulation gauche.
	Si vous appuyez sur la partie supérieure, le curseur se déplace vers le haut.Si vous appuyez sur la partie supérieure, le curseur se déplace vers le bas.	Si vous appuyez simultanément sur la partie supérieure de la touche et sur la touche Fn, le curseur se déplace vers la droite.Si vous appuyez simultanément sur la partie inférieure de la touche et sur la touche Fn, le curseur se déplace vers la gauche.

La touche Fn exerce la fonction très pratique de "temporisation" qui vous permet d'appuyer sur les deux touches l'une après l'autre plutôt que simultanément. Après avoir appuyé sur la touche Fn, vous disposez d'environ deux à trois secondes pour appuyer sur la deuxième touche.

Autres fonctions des touches d'application et de navigation

Au démarrage du système, vous pouvez afficher le Windows Advanced Options Menu dans lequel vous pouvez régler différents modes (p. ex. le mode de sauvegarde). Grâce aux touches d'application et de navigation, vous pouvez accéder au Setup du BIOS.

A la livraison, le tablet PC est configuré avec les réglages standard. Vous pouvez modifier ces réglages dans les menus du Setup du BIOS. Les réglages modifiés seront effectifs dès que vous les aurez sauvegardés et que vous aurez quitté le Setup du BIOS.

Pendant l'affichage du logo de Fujitsu Siemens Computers qui apparaît peu après la mise sous tension du système, le système est démarré. Le tableau ci-après montre les fonctions supplémentaires proposées par les touches d'application et de navigation pendant le démarrage du système et dans le Setup du BIOS.

Nom de la touche et symbole	Effet (touche appuyée pendant le démarrage du système)
Touche Alt	Si vous appuyez sur la touche Alt pendant le démarrage du système, vous entrez dans le Setup du BIOS. Pendant le démarrage du système, la touche Alt a la même fonction que la touche F2 sur un clavier.En mode d'exploitation normal, la touche Alt a la même fonction que la combinaison de touche Ctrl, Alt et Suppr sur un clavier (démarrage à chaud).
Touche e-mail	Si vous appuyez sur la touche e-mail pendant le démarrage du système, vous entrez dans le menu Boot Menu.Pendant le démarrage du système, la touche e-mail a la même fonction que la touche F12 sur un clavier.
Touche d'orientation	Si vous appuyez sur la touche d'orientation alors que le Setup du BIOS est ouvert, vous passez du point sélectionné au point suivant.La touche d'orientation a la même fonction que la barre d'espacement sur un clavier.
Touche ESC	Si vous appuyez sur la touche ESC alors que le Setup du BIOS est ouvert, vous quittez le Setup du BIOS.La touche ESC a la même fonction que la touche Echap sur un clavier.
Touche ENTENT	Si vous appuyez sur la touche ENT alors que le Setup du BIOS est ouvert, vous obtenez le même effet qu'avec la touche Entrée sur le clavier.
Touche Fn	Si vous appuyez sur la touche Fn pendant que le système affiche le Menu de démarrage du système d'exploitation, vous chargez le menu Windows Advanced Options Menu. Dans ce menu, vous pouvez spécifier différents modes pour le système d'exploitation (p. ex. le mode de sauvegarde).Pendant le démarrage du système, la touche Fn a la même fonction que la touche F8 sur un clavier.
	Si vous appuyez sur la partie supérieure de la touche alors que le Setup du BIOS est ouvert, le curseur se déplace vers le haut dans l'écran du Setup du BIOS. Vous obtenez le même effet qu'avec la touche fléchée correspondante sur un clavier.La touche a le même effet dans le menu Boot Menu du système d'exploitation.Si vous appuyez sur la partie inférieure de la touche alors que le Setup du BIOS est ouvert, le curseur se déplace vers le bas dans l'écran du Setup du BIOS. Vous obtenez le même effet qu'avec la touche fléchée correspondante sur un clavier.La touche a le même effet dans le menu Boot Menu du système d'exploitation.
	Si vous appuyez sur la partie supérieure de la touche alors que le Setup du BIOS est ouvert, le curseur se déplace vers la droite dans l'écran du Setup du BIOS. Vous obtenez le même effet qu'avec la touche fléchée correspondante sur un clavier.Si vous appuyez sur la partie inférieure de la touche alors que le Setup du BIOS est ouvert, le curseur se déplace vers la gauche dans l'écran du Setup du BIOS. Vous obtenez le même effet qu'avec la touche fléchée correspondante sur un clavier.

Travailler avec le tablet PC

Modes d'exploitation

Avant de commencer à utiliser le tablet PC, familiarisez-vous avec les différents modes d'exploitation.

Votre système peut être configuré de manière à passer automatiquement à l'un de ces états après une certaine période d'inactivité pour économiser l'énergie de l'accumulateur.

Mode ON

Le système fonctionne. L'écran est sous tension.

Mode Idle (attente)

Certaines fonctions système sont limitées ou désactivées afin d'économiser l'énergie. Le système revient à l'état On quand il détecte une activité du stylet ou toute autre entrée.

Mode Suspend

Suspend-to-RAM (suspendre passage sur RAM)

Toutes les fonctions système sont désactivées afin d'économiser l'énergie. La mémoire est alimentée, ce qui conserve les données des programmes qui étaient en cours d'exécution lorsque le fonctionnement du système a été suspendu.

En mode Suspend-to-RAM (Suspendre-passage en RAM), le système ne répond plus au stylet, ni aux autres formes d'entrée de données.

Mode veille

Toutes les fonctions système sont désactivées afin d'économiser l'énergie. Les données actives des programmes qui étaient en cours d'exécution lorsque le fonctionnement du système a été suspendu sont enregistrées sur le disque dur.

Le système ne répond plus au stylet, ni aux autres formes d'entrée de données.

Mode OFF

Toutes les fonctions système sont désactivées afin d'économiser l'énergie. Le système ne répond plus au stylet, ni aux autres formes d'entrée de données.

La consommation d'énergie du système est la même en mode veille ou en mode OFF.

Brancher l'adaptateur d'alimentation

Respectez les instructions données dans le chapitre "Consignes de sécurité".

Le câble secteur fourni est conforme aux exigences du pays dans lequel vous avez acheté le tablet PC. Assurez-vous que ce câble secteur est autorisé dans le pays dans lequel vous l'utilisez.

Ne branchez pas l'adaptateur d'alimentation sur une prise de courant avant d'avoir connecté le tablet PC à l'adaptateur d'alimentation.

N'utilisez pas d'adaptateurs d'alimentation non prévus pour ce tablet PC.

Assurez-vous que la puissance absorbée de l'adaptateur d'alimentation ne dépasse pas celle du circuit électrique sur lequel vous branchez l'adaptateur d'alimentation (voir caractéristiques techniques de l'adaptateur d'alimentation).

Raccordez le câble de l'adaptateur d'alimentation (1) à la prise de tension continue (DC IN) du tablet PC.
▶ Raccordez le câble secteur (2) à l'adaptateur d'alimentation.

Branchez le câble secteur (3) sur la prise de courant.

Première mise sous tension du tablet PC

Lorsque vous mettez le tablet-PC sous tension pour la première fois, le logiciel fourni est installé et configuré.

Appuyez sur la touche Marche/Resume/Suspend.

Le voyant Marche s'allume.

Suivez les indications données à l'écran pendant l'installation.

En cas de doute sur les données que le système vous demande d'introduire, lisez le manuel du système d'exploitation.

Mettre sous tension le tablet PC

Condition préalable : le système est hors tension (mode OFF, mode veille).

Appuyez sur la touche Marche/Resume/Suspend pour démarrer le système.

Mettre le tablet PC hors tension

Procédez comme suit pour arrêter et mettre hors tension votre appareil.

Si le système se trouve en mode Suspend, relancez le système. Vous trouverez d'autres informations à la section "Reprise du fonctionnement" dans ce chapitre.
▶ Fermez tous les programmes actifs.
▶ Sélectionnez dans le Menu de démarrage de Windows la commande Arrêter.

Le système est à présent hors tension.

Activer le mode Suspend

Le tablet PC permet de suspendre les opérations du système sans fermer les applications ni quitter le système d'exploitation.

Si vous avez sélectionné le réglage Arrêter l'ordinateur dans l'utilitaire Options d'alimentation du panneau de configuration, il n'est pas nécessaire d'exécuter la procédure suivante.

Dans ce cas, en effet, le système ne bascule pas en mode Suspend lorsque vous appuyez sur la touche mais est mis hors tension. Pour modifier les options d'alimentation, sélectionnez Démarrer - Panneau de configuration - Options d'alimentation.

Pour basculer le système en mode Suspend :

Appuyez sur la touche Marche/Resume/Suspend ou exécutez la commande de mise en veille de votre système d'exploitation ou d'un programme d'économie d'énergie.

Si votre système est configuré pour le mode Suspend "Veille", un message s'affichera lorsque les données seront sauvegardées sur le disque dur.

Pour remplacer l'accumulateur, attendez que le système bascule en mode Suspend et que le voyant Marche clignote avant de retirer l'accumulateur. Sinon, vous risquez de perdre les données non enregistrées.

(Remarque : lorsque la fonction Resume On LAN est activée dans le Setup du BIOS, nous vous conseillons de ne pas démonter l'accumulateur avant d'avoir arrêté le système normalement. Dans cas, en effet, la pile de secours est désactivée afin d'augmenter sa durée de vie.)

Selon la configuration de votre système, le voyant Marche clignote pendant l'activation du mode Suspend (Suspend-to-RAM) ou n'apparaît pas dans la zone d'affichage (Save-to-Disk) lorsque les opérations du système sont suspendues. A ce moment, les programmes en cours d'exécution sont arrêtés, les données actives sont sauvegardées et le système bascule dans l'un des deux modes à faible consommation d'énergie comme expliqué dans les sections suivantes.

Pour remettre le système en marche, lisez la section "Reprise du fonctionnement" dans ce chapitre. En ce qui concerne l'activation du mode Suspend, respectez également les points suivants :

• Vous pouvez retirer l'accumulateur pour monter un autre accumulateur chargé lorsque le système se trouve en mode Suspend-to-RAM ou en mode veille. Pour éviter toute perte de données non sauvegardées, attendez que le système bascule en mode Suspend avant de démonter l'accumulateur.
  Remarque : après avoir démonté l'accumulateur, vous disposez d'environ 5 minutes pour monter un autre accumulateur chargé ou brancher sur une source d'alimentation externe avant que la pile de secours ne soit épuisée.
• Votre système peut être configuré pour basculer automatiquement en mode Suspend après une certaine période d'inactivité.

• Si la charge de l'accumulateur atteint un niveau tel que, lorsque le système fonctionne, l'avertissement "niveau chargement accumulateur bas" s'affiche, le système émet des signaux sonores intermittents. Si ceci se produit, vous devez soit activer le mode Suspend, soit mettre le système hors tension, soit brancher le tablet PC sur une source d'alimentation extérieure au moyen, p. ex., de l'adaptateur d'alimentation.

• Si l'accumulateur atteint un niveau critique de charge en cours de fonctionnement, le système bascule automatiquement dans le mode prédéfini (Suspend-to-RAM ou Save-to-Disk). Si ceci se produit, vous devez installer un accumulateur chargé ou connecter l'appareil à une alimentation extérieure appropriée, l'adaptateur d'alimentation par exemple, avant de pouvoir reprendre le fonctionnement. Si l'accumulateur dépasse le niveau critique de charge alors que le système est déjà en mode Suspend-to-RAM, le système reste dans ce mode jusqu'à ce que l'alimentation en courant soit rétablie ou que l'énergie de l'accumulateur soit totalement épuisée.

• La fonction Suspend de la touche Marche/Resume/Suspend peut être désactivée pour éviter une interruption accidentelle. Si vous appuyez dans ce cas sur la touche Marche/Resume/Suspend, le système peut ne pas basculer comme décrit ci-dessus dans le mode Suspend. (Le mode Suspend ne peut alors être activé qu'à l'aide du logiciel système).

Reprise du fonctionnement

Pour relancer le fonctionnement, appuyez sur la touche Ein/Resume/Suspend.

• À partir du mode Suspend-to-RAM (Suspendre-passage sur RAM)
  Les voyants d'état indiquent que le mode de fonctionnement change. Le retour du système à l'état On (Sous tension) et la reprise de son fonctionnement peuvent prendre une minute environ. Notez que l'écran s'allume avant l'activation du stylet en raison des séquences de mise sous tension respectées par le système.

- À partir du mode veille

Les données actuelles sont lues depuis le disque dur. Après un bref instant, le système repasse en mode ON (Marche).

Notez que l'alimentation de plusieurs éléments du système doit être restaurée avant la reprise de fonctionnement. Laissez au système le temps de redémarrer avant d'essayer d'utiliser l'appareil.

Si votre système est en mode Save-to-Disk (Sauvegarde sur disque), le fonctionnement mettra un peu plus longtemps à reprendre que s'il est en mode Suspend-to-RAM (Suspendre-passage sur RAM). Ce délai supplémentaire est nécessaire pour lire les données à partir du disque dur.

Tous les programmes reprennent au point où ils en étaient lors de la suspension des opérations.

Régler la luminosité de l'écran

Les réglages par défaut de la luminosité de l'écran varieront selon que votre appareil est alimenté en courant par l'accumulateur ou par un adaptateur d'alimentation. Pour prolonger la durée de vie de l'accumulateur, la luminosité de l'écran est réglée par défaut sur une valeur inférieure en cas d'alimentation par accumulateur par rapport à une alimentation par adaptateur d'alimentation.

Si vous n'utilisez pas le Tablet PC pendant un petit temps, vous pouvez diminuer ou désactiver l'éclairage de l'écran afin d'économiser l'énergie.

Il existe deux possibilités pour régler la luminosité de l'écran :

Cliquez sur le symbole Fujitsu Menu dans la barre de tâches dans l'angle inférieur droit de l'écran. Lorsque vous posez le curseur sur le symbole, le message Modifier les paramètres du Tablet PC et du stylet apparaît.
▶ Sélectionnez dans le menu contextuel l'option de menu Propriétés. La fenêtre Paramètres du Tablet PC et du stylet apparaît.
▶ Sélectionnez l'onglet Affichage et modifiez la position du curseur pour régler la luminosité de l'écran.

Ou :

▶ Cliquez sur Démarrer - Panneau de configuration - Paramètres du Tablet PC et du stylet.

▶ Sélectionnez l'onglet Affichage et modifiez la position du curseur pour régler la luminosité de l'écran.

Utiliser le stylet

Vous pouvez utiliser le stylet sur votre tablet PC comme un outil d'écriture électronique (pour produire l'encre" numérique) et sélectionner des options de menu ou naviguer dans les programmes. Dans les programmes qui supportent la reconnaissance de l'écriture manuscrite, vous pouvez entrer du texte en écrivant directement sur l'écran avec le stylet. Vous pouvez aussi vous servir du stylet pour faire des dessins.

Assurez-vous que l'écran porte un protège-écran avant d'utiliser le stylet. Aucune garantie n'est accordée pour les écrans rayés.

Utilisez exclusivement le stylet fourni avec votre tablet PC. N'utilisez pas de pointes qui n'ont pas été développées spécialement pour le tablet PC STYLISTIC ST.

1 2 3

1 = Fixation pour le cordon du stylet
2 = Touche basculante
3 = Pointe du stylet

Le stylet du Tablet-PC STYLISTIC ST est un instrument électronique qui peut s'abîmer s'il est manipulé sans précaution. Tenez le stylet délicatement.

Vous trouverez ci-après des conseils pour une utilisation appropriée du stylet :

• Evitez de gesticuler avec le stylet en main.
• N'utilisez pas le stylet comme pointeur.
• N'appuyez pas le stylet sur une autre surface que l'écran du tablet PC.
• N'essayez pas de faire tourner le manche du stylet. La poignée sert à insérer le stylet dans son logement ou à l'en retirer ainsi qu'à fixer l'attache du stylet.
• Ne conservez jamais le stylet la pointe en bas, avec le poids du stylet sur la pointe (p. ex. la pointe dans le bas du logement du stylet). Lorsque le stylet est conservé la pointe en bas, cette position (en particulier par fortes températures) peut exercer une influence négative sur le mécanisme du stylet : la pointe réagit comme si vous appuyiez dessus en permanence. Pour éviter d'endommager la pointe du stylet, conservez uniquement le stylet dans son logement lorsque vous ne l'utilisez pas.

L'écran réagit aux entrées du stylet lorsque la distance entre le stylet et l'écran est de 3 à 5 mm. Le stylet vous permet d'exécuter toutes les fonctions pour lesquelles vous avez habituellement besoin d'une souris. Avec le stylet, vous pouvez aussi très facilement effacer du texte manuscrit.

Sélectionner des entrées de menu (clic sur le bouton gauche de la souris)

▶ Appuyez avec la pointe du stylet sur l'entrée du menu.

Démarrer des programmes (double-clic sur le bouton gauche de la souris)

▶ Appuyez deux fois de suite avec la pointe du stylet sur l'icône du programme.

Déplacer des objets/des fenêtres (glisser avec le bouton gauche de la souris enfoncé)

▶ Posez directement la pointe du stylet sur l'objet/la fenêtre, maintenez la pointe appuyée sur l'écran et déplacez l'objet ou la fenêtre souhaité(e) à l'endroit voulu.

Ouvrir un menu contextuel (clic sur le bouton droit de la souris)

Appuyez sur la partie antérieure (celle qui est la plus proche de la pointe du stylet) de la touche basculante et appuyez simultanément avec la pointe du stylet sur l'endroit correspondant.

Effacer le texte manuscrit saisi avec le stylet

Appuyez sur la partie arrière (celle qui est la plus proche de la poignée du stylet) de la touche basculante et passez avec la pointe du stylet sur les caractères à effacer.

Déplacer le curseur

- Maintenez la pointe du stylet à une distance de 3 à 5 mm de l'écran et déplacez le stylet.

Calibrer le stylet

Pour le calibrage, exécutez la fonction Paramètres du Tablet PC et du stylet dans le panneau de configuration.

Fixez l'attache du stylet

Pour empêcher le stylet de tomber ou pour éviter de le perdre, fixez-le au moyen de l'attache disponible comme accessoire.

1 = Fixation pour le cordon du stylet

2 = Boucle

3 = Boucle

Procédez comme suit pour fixer l'attache du stylet au tablet PC.

▶ Fixez l'extrémité de l'attache du stylet avec la boucle au tablet PC (2).
▶ Fixez l'extrémité de l'attache du stylet avec la boucle au stylet (3).

Remplacer la pointe du stylet

A la longue, la pointe du stylet peut s'user ou amasser des particules abrasives capables de rayer l'écran. Une pointe endommagée ou usée risque de ne pas se déplacer librement et l'utilisation du stylet peut avoir alors des résultats imprévisibles.

Si de tels problèmes devaient apparaître, nous vous conseillons de remplacer la pointe du stylet. Utilisez pour ce faire la bague de remplacement fournie.

Les pointes sont des accessoires disponibles chez votre revendeur agréé.

1 2 1

Pour retirer la pointe, insérez-la dans l'ouverture située entre les deux extrémités de la bague de remplacement.
Appuyez fortement sur les deux extrémités de la bague pour bloquer la pointe du stylet (1) puis retirez la pointe du stylet (2).
▶ Remplacez la pointe du stylet par l'une des pointes fournies. Insérez l'extrémité plate de la pointe du stylet à l'intérieur du stylet et appuyez légèrement pour qu'elle soit bien en place.

N'utilisez plus de pointe usée ou abîmée.

Accumulateur

Lorsque le tablet PC est utilisé en déplacement, l'accumulateur lui fournit l'énergie nécessaire. Vous pouvez en accroître l'autonomie en exploitant les fonctions d'économie d'énergie disponibles sur le notebook.

Le niveau de charge de l'accumulateur est indiqué dans la zone d'affichage par le symbole batterie (voir aussi "Zone d'affichage"). Le niveau de charge de l'accumulateur apparaît dans la zone d'affichage quelques secondes après la mise sous tension du tablet PC.

La durée de vie de l'accumulateur dépend de la manière dont vous le stockez, du nombre de cycles de chargement/déchargement et de la température de service du tablet PC.

Chargement, entretien et maintenance de l'accumulateur

N'utilisez que des accumulateurs conçus pour votre appareil par Fujitsu Siemens Computers.

Ne laissez pas tomber les accumulateurs et veillez à ne pas endommager leur boîtiers (risque d'inflammation).

Si les accumulateurs sont défectueux vous ne devez plus les utiliser.

Ne touchez pas les contacts électriques des accumulateurs.

Les pôles négatif et positif d'un accumulateur ne doivent pas être reliés l'un à l'autre.

Les accumulateurs doivent être éliminés selon les dispositions locales en matière de déchets spéciaux.

Pour charger l'accumulateur du tablet PC, branchez le notebook convertible sur l'adaptateur d'alimentation. Le temps de charge de l'accumulateur est fonction de son utilisation.

Ne chargez l'accumulateur que lorsque la température ambiante se situe entre 5 °C et 40 °C maximum.

Travaillez en mode accumulateur jusqu'à ce qu'un signal sonore d'avertissement vous invite à charger l'accumulateur. Ce n'est qu'à ce moment-là qu'il convient de charger l'accumulateur. Si vous ne connectez pas l'adaptateur d'alimentation dans les cinq minutes qui suivent le signal décrit ci-dessus, votre tablet PC bascule automatiquement dans l'un des modes d'économie d'énergie.

Vous pouvez régler les fonctions d'économie d'énergie pour votre tablet-PC sous Démarrer - (Réglages) - Panneau de configuration - Options d'énergie.

Stocker l'accumulateur

L'accumulateur doit être stocké idéalement dans un endroit sec et aux températures comprises entre 0°C et +30°C. Plus la température de stockage est basse, moins l'accumulateur se déchargera de lui-même.

Si vous stockez des accumulateurs pendant une longue période (au-delà de deux mois), l'état de charge devrait être d'environ 30%. Pour empêcher un déchargement complet, vérifiez régulièrement l'état de charge de l'accumulateur.

Pour pouvoir utiliser de manière optimale l'autonomie de charge de l'accumulateur, vous devez entièrement décharger l'accumulateur et ensuite le recharger.

Si vous n'utilisez pas les accumulateurs pendant une longue période, retirez-les de l'appareil. Ne gardez pas d'accumulateurs dans l'appareil !

Surveiller l'état de charge

Avec le voyant accumulateur dans la zone d'affichage, vous avez la possibilité de vérifier la capacité disponible de l'accumulateur (voir "Zone d'affichage").

Un "compteur de charge de l'accumulateur" dans la barre de tâches permet de surveiller l'économie d'énergie. Si vous placez le curseur sur le symbole de l'accumulateur, vous voyez apparaître le niveau de charge de ce dernier. Pour plus d'informations, consultez l'aide du système d'exploitation Windows XP Edition Tablet PC.

Monter et démonter un accumulateur

L'accumulateur peut être retiré du tablet PC et remplacé par un accumulateur chargé.

Choisissez l'une des possibilités suivantes pour préparer le démontage de l'accumulateur :
- Si vous disposez d'un accumulateur chargé, vous pouvez basculer le système en mode Suspend. La pile de secours intégrée permet d'alimenter en courant pendant 5 minutes environ un système basculé en mode Suspend-to-RAM jusqu'au remplacement de l'accumulateur. Vous disposez du temps nécessaire pour installer un accumulateur chargé.
- Si vous ne disposez pas d'accumulateur chargé, sauvegardez votre travail et fermez tous les programmes en cours avant d'arrêter le système ou de le basculer en mode Save-to-Disk.

Démonter un accumulateur

Glissez le coulisseau de verrouillage (1) dans le sens de la flèche.
▶ Retirez l'accumulateur dans le sens de la flèche (2) du tablet PC.

Monter l'accumulateur

▶ Alignez l'accumulateur sur les rails à l'intérieur du logement vide.

Faites glisser l'accumulateur dans le logement et appuyez fermement jusqu'à l'enclipsage (1). Si l'accumulateur est correctement installé, le verrou doit retrouver sa position initiale et bloquer l'accumulateur.

Conseil pour réduire la consommation d'énergie de l'accumulateur

L'autonomie de l'accumulateur dépend du système d'exploitation, des réglages d'économie d'énergie et des applications utilisées. Vous pouvez prolonger l'autonomie de votre accumulateur en réduisant la consommation d'énergie.

• Dans la mesure du possible, utilisez une source d'alimentation extérieure telle que l'adaptateur d'alimentation pour alimenter le système lorsqu'il est placé dans sa station Tablet Dock.
• Arrêtez le système si vous ne comptez pas l'utiliser pendant une période prolongée.
• Utilisez les fonctions d'économie d'énergie du système d'exploitation pour économiser l'énergie.
• Si vous n'utilisez pas le tablet PC en permanence, vous avez la possibilité, selon le modèle, de réduire ou désactiver l'éclairage de l'écran afin d'économiser l'énergie.

Pile de secours

La pile de secours permet de procéder au remplacement de l'accumulateur en mode veille sans perte de données. La pile assure quelques minutes seulement de fonctionnement. L'appareil ne peut pas s'utiliser normalement sans accumulateur/module d'alimentation (c'est-à-dire sur la pile de secours uniquement).

La pile de secours est désactivée si vous avez activé la fonction Wake On LAN dans le Setup du BIOS.

L'appareil est livré avec une pile de secours déchargée. Chargez complètement la pile de secours avant de retirer l'accumulateur afin d'assurer une alimentation continue du système.

• Pour éviter de décharger totalement la pile de secours, stockez toujours l'appareil avec un accumulateur chargé.
• Si la pile de secours se décharge totalement, il lui faut environ 8 heures pour se recharger complètement.
• La pile de secours est chargée lorsque l'adaptateur d'alimentation est connecté. La pile de secours est uniquement chargée par l'accumulateur lorsque le système se trouve en mode ON (Marche).

Port modem

La carte modem interne 56-Kbps du tablet PC offre des débits pouvant atteindre 56 Kbps (réception), 33,6 Kbps (envoi) et 14,4 Kbps (télécopie). (La FCC limite la vitesse de téléchargement à 53 kbps aux États-Unis.)

Le tablet PC accepte une fiche téléphonique RJ-11 standard.

▶ Branchez la fiche téléphonique sur le port modem du tablet PC (voir "Vue latérale : côté gauche").

La fiche téléphonique peut être branchée à tout moment, que le tablet PC soit sous tension ou non.

Si vous avez besoin d'aide pour configurer le port modem, contactez votre groupe d'assistance (Help Desk) responsable ou votre revendeur.

Logement pour carte PC Card

Le logement pour carte PC Card (PCMCIA) du tablet PC accueille des cartes PC Card de type I ou II.

Insérer une carte PC Card

Présentez la carte PC Card, contacts électriques vers l'avant, dans l'ouverture du logement. La face légendée de la carte PC Card doit être tournée vers le haut.
Poussez la carte PC Card lentement dans son logement.
▶ Appuyez solidement sur la carte PC Card jusqu'à l'enclipsage.

Retirer la carte PC Card

Commencez par cliquer sur le symbole Retirer le périphérique en toute sécurité dans la barre de tâches en bas à droite de l'écran.
Sélectionnez l'appareil à retirer avant de cliquer sur Arrêter.
Enfoncez la touche d'éjection (1) de sorte que la carte PC Card ressorte légèrement du tablet PC. Si la touche d'éjection est enfoncée, vous devez d'abord la faire ressortir du boîtier du tablet PC. Pour ce faire, appuyez sur la touche d'éjection jusqu'à ce qu'elle ressorte.
▶ Retirez la carte PC Card du tablet PC (2).

N'appuyez jamais avec la pointe sensible du stylet sur la touche d'éjection ! Vous risquez de l'abîmer.

Logement pour la carte mémoire

Le logement accueille les cartes mémoire de type "Secure Digital I/O", "Memory Stick" et "Memory Stick PRO".

Insérer une carte mémoire

Glissez la carte mémoire dans le logement jusqu'à l'entendre s'encastrer.

Retirer la carte mémoire

Appuyez sur le bord de la carte mémoire (1) de manière à la faire ressortir légèrement du logement.
▶ Retirez la carte mémoire du logement (2).

Monter/démonter les modules mémoire

Votre tablet PC est doté de deux emplacements DIMM. Les modules mémoire disponibles de 256 Moctets, 512 Moctets et 1 Goctets permettent d'installer jusqu'à 2 Goctets de mémoire dans votre système.

Procédez uniquement à un remplacement des modules DIMM sur une table de travail appropriée. Vous devez vous décharger de l'électricité statique (p. ex. en touchant un objet mis à la terre). Les appareils et outils utilisés doivent être dépourvus de toute charge statique. Ne touchez aucune broche, aucun circuit ou composant du circuit électrique du tablet PC. Tout contact peut provoquer une décharge électrostatique susceptible d'endommager les composants sensibles.

Démonter un module mémoire

▶ Mettez le tablet PC hors tension (voir "Mettre le tablet PC hors tension"). Ne jamais monter ou démonter un module mémoire lorsque le système se trouve en mode Suspend ou lorsqu'il fonctionne.
Débranchez l'adaptateur d'alimentation de la prise de courant.
Démontez l'accumulateur (voir "Monter et démonter un accumulateur").

▶ Otez les vis (1).
Sortez le couvercle dans le sens de la flèche pour le retirer du tablet PC (2).

▶ Ecartez précautionneusement les deux étriers (1).
Le module d'extension mémoire est libéré (2).
▶ Retirez le module de mémoire dans le sens de la flèche du logement (3).

Monter le module mémoire

▶ Mettez le tablet PC hors tension (voir "Mettre le tablet PC hors tension"). Ne jamais monter ou démonter un module mémoire lorsque le système se trouve en mode Suspend ou lorsqu'il fonctionne.
Débranchez l'adaptateur d'alimentation de la prise de courant.
Démontez l'accumulateur (voir "Monter et démonter un accumulateur").

▶ Otez les vis (1).
Sortez le couvercle dans le sens de la flèche pour le retirer du tablet PC (2).

▶ Insérez l'extension mémoire dans son logement, contacts électriques vers l'avant (1).
Rabattez précautionneusement le module d'extension mémoire (2) jusqu'à l'entendre s'encastrer.

Le module mémoire est codé afin d'éviter un montage incorrect.

▶ Replacez le cache dans son logement en respectant le sens de la flèche (1).
▶ Fixez le cache à l'aide des vis (2).
Assurez-vous que le module mémoire est détecté par le système. Pour vous en assurer, vous devez redémarrer le tablet PC.

La taille du module mémoire doit s'afficher dans le menu Info du Setup du BIOS.

Le module mémoire est à présent installé dans votre tablet PC. Vous pouvez reprendre votre travail sur l'appareil.

Wireless LAN/ Bluetooth (en option)

Votre tablet PC peut être équipé en option d'un module Wireless LAN et/ou Bluetooth intégré. A la livraison, le module Wireless LAN/ Bluetooth est désactivé.

Le programme de configuration de la carte réseau pour le Wireless LAN est disponible pour configurer le Wireless LAN et pour les voyants d'état de la carte réseau.

Pour la configuration Bluetooth un programme de configuration est disponible sur le CD Bluetooth.

Vous trouverez de plus amples informations sur l'utilisation du Wireless LAN et sur la manipulation du logiciel de configuration dans le manuel d'utilisation "Wireless LAN" qui est préinstallé au format PDF sur le CD/DVD "Drivers & Utilities" ou sur votre tablet PC (en option) sous Démarrer - Tous les programmes – AddOn.

Vous trouverez d'autres informations dans l'aide en ligne relative aux logiciels Bluetooth et Wireless LAN.

Activer/désactiver le module Wireless LAN/ Bluetooth

OFF ON OFF ON

Poussez l'interrupteur Marche/Arrêt en position "ON" pour activer le module Wireless LAN/Bluetooth.
Poussez l'interrupteur Marche/Arrêt en position "OFF" pour désactiver le module Wireless LAN/Bluetooth.

Fonctions de sécurité

Votre tablet PC vous offre une série de possibilités pour protéger votre système et vos données personnelles contre l'accès non autorisé. Vous pouvez également combiner ces possibilités et obtenir ainsi une protection optimale de votre système.

Si vous perdez les mots de passe administrateur et utilisateur, vous devez prendre contact avec notre Help Desk.

Bref aperçu des fonctions de sécurité

Fonction de sécurité Type de protection Préparation
Kensington Lock Mécanique	Placer le Kensington	MicroSaver (accessoire) et le verrouiller
Panneau de sécurité (activation uniquement possible sous Windows)	Protection par mot de passe du matériel avec mots de passe administrateur et utilisateur. Les mots de passe sont des combinaisons de chiffres. Plus de 750.000 combinaisons sont possibles.	Installer les programmes préparés et définir une combinaison de chiffres à l'aide de ces programmes qui servira de mots de passe administrateur et utilisateur.
Protection du BIOS par mot de passe	Protection par mot de passe du Setup du BIOS, du système d'exploitation et du disque dur à l'aide d'un mot de passe administrateur et utilisateur. Les mots de passe se composent de max. huit caractères alphanumériques.	Définir dans le Setup du BIOS au moins un mot de passe administrateur et, selon le cas, activer la protection par mot de passe du système d'exploitation et du disque dur.
Capteur d'empreinte digitale (en option)	biométriquement Installer le logiciel d'empreinte digitale fourni
Logement de lecteur de SmartCard intégré. Un porte-carte SmartCard est interdit.	Protection du système d'exploitation par code PIN et SmartCard	Installer le logiciel correspondant et utiliser la SmartCard (accessoire).
Trusted Platform Module (en option)	Identification et authentication de l'appareil	Définir un mot de passe administrateur dans le Setup du BIOS et activer le module TPM. Le TPM est appelé "Security Chip" dans le Setup du BIOS.

Kensington Lock

Le Kensington MicroSaver vous permet de protéger votre tablet PC contre le vol. A cet effet, votre tablet PC abrite un dispositif permettant d'accueillir le Kensington MicroSaver. Le Kensington MicroSaver est un accessoire disponible en option.

Configurer et utiliser le panneau de sécurité (sous Windows uniquement)

Alt 1 2 3 ESC A 4 ENT B Fn

Panneau de sécurité

Installation du panneau de sécurité

Lorsque vous mettrez votre tablet PC en service pour la première fois, le panneau de sécurité n'est pas encore activé. Les programmes que vous pouvez installer se trouvent dans le dossier Démarrer - Tous les programmes - AddOn ainsi que sur le CD/DVD "Drivers & Utilities".

Vous aurez besoin du mot de passe utilisateur chaque fois que vous souhaiterez démarrer votre tablet PC (ou que vous souhaiterez quitter le mode d'économie d'énergie pour retrouver votre bureau). Si vous deviez avoir oublié votre mot de passe utilisateur, vous pouvez débloquer le tablet PC avec le mot de passe administrateur et attribuer un nouveau mot de passe utilisateur.

Nous vous recommandons de noter les mots de passe de sécurité et de les conserver en lieu sûr.

Si vous avez oublié le mot de passe utilisateur et le mot de passe administrateur, vous ne pourrez plus démarrer votre tablet PC. Contactez dans ce cas notre Help Desk.

Pour définir les mots de passe, procédez dans l'ordre indiqué ci-après :

Définir le mot de passe administrateur

Exécutez le programme Setup sous Démarrer – Tous les programmes - AddOn -Security Panel Supervisor.

Sélectionnez ensuite le Security Panel sous C:/Tous les programmes\Fujitsu\Security Panel Application\Supervisor.

Démarrez le Security Panel avec Démarrer - Exécuter - FJSECS.EXE.

▶ Attribuez uniquement un mot de passe administrateur.

Les instructions données par le programme vont vous aider à créer le mot de passe.

Au moment de choisir votre mot de passe, vous voyez s'afficher une zone composée de cinq rangées contenant chacune quatre touches numérotées de 1 à 4. Dans chaque rangée, vous pouvez choisir un chiffre ou une combinaison de plusieurs chiffres.

▶ Cliquez dans la première rangée sur une à quatre touches.

▶ Si vous le souhaitez, cliquez dans les rangées suivantes sur une touche ou une combinaison de touches.

Il est important de n'oublier aucune rangée. Votre mot de passe se compose finalement d'un à cinq chiffres ou d'une à cinq combinaisons de chiffres.

Si vous avez choisi une combinaison de chiffres, vous devrez appuyer en même temps sur les différentes touches Security correspondant aux chiffres choisis lorsque vous entrerez le mot de passe.

Dans la première rangée, la combinaison 2, 3 a été sélectionnée, dans la deuxième le chiffre 4, dans la troisième la combinaison 1, 3 et 4, dans la quatrième le chiffre 2 et dans la cinquième enfin la combinaison 1, 2, 3 et 4.

Le mot de passe administrateur sera dans ce cas :

2/3 4 1/3/4 2 1/2/3/4

Définir le mot de passe utilisateur

▶ Exécutez le programme Setup.

Sélectionnez ensuite le Security Panel sous Démarrer – Tous les programmes - AddOn -Security Panel User.

Démarez le Security Panel sous Démarrer – Tous les programmes – Panneau de sécurité.

▶ Attribuez uniquement un mot de passe utilisateur.

Les instructions données par le programme vont vous aider à créer le mot de passe. Composez le mot de passe utilisateur à l'aide de chiffres et de combinaisons de chiffres comme vous l'avez fait pour le mot de passe administrateur.

Utilisation du panneau de sécurité

Entrer le mot de passe de sécurité

Au prochain démarrage, le voyant panneau de sécurité 📄n est allumé : le panneau de sécurité est actif. Votre tablet PC démarre effectivement dès que vous avez correctement introduit le mot de passe utilisateur choisi.

Pour l'exemple donné au point "Définir le mot de passe administrateur" (2/3 4 1/3/4 2 1/2/3/4), procédez comme suit :

▶ Appuyez simultanément sur les touches Security 2 et 3.

▶ Appuyez sur la touche Security 4.

▶ Appuyez simultanément sur les touches Security 1, 3 et 4.

▶ Appuyez sur la touche Security 2.

▶ Appuyez simultanément sur les touches Security 1, 2, 3 et 4.

▶ Appuyez enfin sur la touche Entrée.

Votre tablet PC démarre.

Pour les fonctions Wake on Ring, Wake on LAN et Time Resume, le panneau de sécurité n'est en principe pas activé. Pour ces fonctions, le tablet PC démarre donc sans qu'il faille entrer de mot de passe.

Alarme Mot de passe incorrect

Lorsque le mot de passe incorrect est entré trois fois de suite, une alarme est déclenchée pendant une minute. Si le bon mot de passe est cependant entré pendant que retentit cette alarme, le tablet PC démarrera normalement.

Le tablet PC arrête l'alarme après une minute. L'utilisateur doit appuyer sur la touche Marche/Resume/Suspend. Le voyant panneau de sécurité 📄n est allumé - l'utilisateur doit à présent entrer le mot de passe utilisateur adéquat. Le tablet PC démarre après l'entrée des données correctes.

Modifier ou supprimer le mot de passe de sécurité

Après avoir installé les programmes FJSECS.EXE et FJSECU.EXE, vous trouverez sous Démarrer - Programmes l'entrée Contrôle de sécurité. C'est ici que vous pouvez modifier ou supprimer votre mot de passe utilisateur. Suivez les instructions du programme.

Installer une protection par mot de passe dans le Setup du BIOS

Avant d'utiliser les différentes possibilités qu'offre la protection par mot de passe dans le Setup du BIOS pour sécuriser vos données, lisez attentivement les remarques suivantes :

Il est essentiel de noter vos mots de passe. Si vous oubliez à la fois votre mot de passe administrateur et votre mot de passe utilisateur, vous ne pourrez plus accéder au Setup du BIOS et/ou à votre système.

Les mots de passe se composent de huit caractères max. Vous pouvez utiliser tous les caractères alphanumériques sans distinction des majuscules et des minuscules.

Protection par mot de passe du Setup du BIOS (mots de passe administrateur et utilisateur)

Nous vous conseillons d'imprimer les consignes ci-après puisque vous ne pouvez pas avoir ouvert ce manuel lors de la création du mot de passe.

Le mot de passe administrateur comme le mot de passe utilisateur vont vous permettre d'empêcher le chargement non autorisé du Setup du BIOS. Le mot de passe administrateur vous donne accès à toutes les fonctions du Setup du BIOS, le mot de passe utilisateur à une partie seulement de ces fonctions. Vous ne pouvez créer de mot de passe utilisateur qu'après avoir au préalable attribué un mot de passe administrateur.

Entrer le mot de passe administrateur/utilisateur

▶ Appelez le Setup du BIOS et choisissez le menu Security.
▶ Marquez la zone Set Supervisor Password et appuyez sur la touche Entrée.

Avec Enter new Password, vous êtes ensuite invité à entrer un mot de passe.

▶ Tapez le mot de passe et appuyez sur la touche Entrée.

Avec Re-Enter new Password, vous êtes invité à valider le mot de passe.

▶ Tapez le mot de passe encore une fois et appuyez sur la touche Entrée.

Avec Notice: Changes have been saved, le système confirme que le nouveau mot de passe a été enregistré.

Pour attribuer le mot de passe utilisateur, marquez la zone Set User Password et procédez de la même manière que lorsque vous avez créé le mot de passe administrateur.

Si vous ne voulez pas modifier d'autres réglages, vous pouvez quitter le Setup du BIOS.

▶ Choisissez dans le menu Exit l'option Exit Saving Changes.

Le tablet PC redémarre et le nouveau mot de passe entre en vigueur. Si vous souhaitez à cet instant appeler le Setup du BIOS, vous devez au préalable entrer votre mot de passe administrateur ou votre mot de passe utilisateur. Remarquez que le mot de passe utilisateur ne vous donne pas accès à tous les réglages du BIOS.

Changer le mot de passe administrateur/utilisateur

▶ Rappelez le Setup du BIOS et choisissez le menu Security.

Pour modifier le mot de passe, procédez de la même manière que lorsque vous avez attribué le mot de passe.

Vous ne pouvez modifier le mot de passe administrateur qu'après être entré dans le Setup du BIOS en tapant le mot de passe administrateur.

Supprimer des mots de passe

Pour supprimer un mot de passe sans en créer de nouveau, procédez comme suit :

▶ Appelez le Setup du BIOS et choisissez le menu Security.
▶ Marquez la zone Set Supervisor Password ou Set User Password et appuyez sur la touche Entrée.

Avec Enter new Password, vous êtes ensuite invité à entrer un mot de passe.

▶ A ce moment-là, appuyez deux fois sur la touche Entrée.
▶ Choisissez dans le menu Exit l'option Exit Saving Changes.

Le tablet PC redémarre et le mot de passe est supprimé.

La suppression du mot de passe administrateur entraîne par la même occasion la suppression du mot de passe utilisateur.

Protection par mot de passe pour le démarrage du système d'exploitation

Le mot de passe administrateur ou le mot de passe utilisateur que vous avez attribué, dans le Setup du BIOS (voir "Entrer le mot de passe administrateur/utilisateur") vous permet également de verrouiller le système d'exploitation.

Activer la protection système

▶ Appelez le Setup du BIOS et choisissez le menu Security.
Si vous n'avez pas encore défini de mots de passe dans le BIOS, attribuez maintenant le mot de passe administrateur et, si vous le souhaitez, le mot de passe utilisateur (voir "Entrer le mot de passe administrateur/utilisateur").
▶ Marquez la zone Set Password on Boot et appuyez sur la touche Entrée.
▶ Choisissez l'entrée Every Boot et appuyez sur la touche Entrée.

Si vous ne voulez pas modifier d'autres réglages, vous pouvez quitter le Setup du BIOS.

▶ Choisissez dans le menu Exit l'option Exit Saving Changes.

Le tablet PC redémarre et le système vous invite à entrer votre mot de passe (mot de passe administrateur ou utilisateur).

Désactiver la protection système

▶ Appelez le Setup du BIOS et choisissez le menu Security.
▶ Marquez la zone Set Password on Boot et appuyez sur la touche Entrée.
▶ Choisissez l'option Disabled et appuyez sur la touche Entrée.

Si vous ne voulez pas modifier d'autres réglages, vous pouvez quitter le Setup du BIOS.

▶ Choisissez dans le menu Exit l'option Exit Saving Changes.

Le tablet PC redémarre et le système d'exploitation n'est plus protégé par aucun mot de passe.

Protection par mot de passe du disque dur

Le mot de passe du disque dur empêche tout accès non autorisé aux lecteurs de disque dur et fait l'objet d'une vérification interne à chaque démarrage. Condition : vous avez attribué au moins le mot de passe administrateur.

Activer la protection du disque dur

▶ Appelez le Setup du BIOS et choisissez le menu Security.

Si vous n'avez pas encore défini de mots de passe dans le BIOS, attribuez maintenant le mot de passe administrateur et, si vous le souhaitez, le mot de passe utilisateur (voir "Entrer le mot de passe administrateur/utilisateur").

▶ Marquez la zone Hard Disk Security et choisissez l'entrée Enabled.

Si vous ne voulez pas modifier d'autres réglages, vous pouvez quitter le Setup du BIOS.

▶ Choisissez dans le menu Exit l'option Exit Saving Changes.

Le tablet PC redémarre et votre disque dur est à présent protégé par un mot de passe.

Désactiver la protection du disque dur

▶ Appelez le Setup du BIOS et choisissez le menu Security.

▶ Marquez la zone Hard Disk Security et choisissez l'entrée Disabled.

Si vous ne voulez pas modifier d'autres réglages, vous pouvez quitter le Setup du BIOS.

▶ Choisissez dans le menu Exit l'option Exit Saving Changes.

Le tablet PC redémarre et le disque dur n'est plus protégé par mot de passe.

Capteur d'empreinte digitale (en option)

Selon le modèle, votre tablet PC est équipé d'un capteur d'empreinte digitale. Le capteur d'empreinte digitale peut enregistrer l'image d'une empreinte digitale. Au moyen d'un logiciel complémentaire, vous pouvez exploiter cette image et l'utiliser en remplacement d'un mot de passe. Le logiciel du capteur d'empreinte digitale se trouve sur le disque dur dans le répertoire C:\AddOn et doit être installé.

Capteur d'empreinte digitale

Vous trouverez le logiciel SMARTY sous Démarrer - Tous les programmes - AddOn ou sur le CD "SMARTY".

Installez le logiciel SMARTY, pour pouvoir utiliser le capteur d'empreinte digitale.

Utiliser le lecteur de SmartCard

1 = Lecteur de SmartCard

SmartCards

Les SmartCards ne sont pas fournies par défaut. Vous pouvez utiliser toute SmartCard conforme à la norme ISO 7816-1, -2 –3 et -4.

Nous vous recommandons d'utiliser, par principe, deux SmartCards. Conservez toujours l'une des SmartCards dans un endroit sûr lorsque vous vous déplacez avec l'autre.

Introduire la SmartCard

Lorsque vous insérez ou retirez la SmartCard, ne forcez pas.

Veillez à ce qu'aucun corps étranger ne pénètre dans le lecteur de SmartCard.

Glissez la SmartCard, puce la première et vers le haut, dans le lecteur de SmartCard.

Si la SmartCard est bien en place, elle doit dépasser d'environ 2 cm.

Utiliser le Trusted Platform Module (en option)

Un TPM (Trusted Platform Module), une puce de sécurité spéciale, est intégré en option dans votre appareil. Le TPM fonctionne comme une SmartCard insérée dans l'appareil. Le TPM n'est cependant pas associé à un utilisateur comme une SmartCard mais à un système matériel. Le TPM renferme une identification unique. Le TPM permet ainsi de clairement identifier et authentifier l'appareil.

Condition préalable : Le mot de passe administrateur est créé.

Pour pouvoir utiliser le module TPM, vous devez l'activer dans le Setup du BIOS. Pour l'activer, entrez dans le sous-menu Security Chip Setting du menu Security et réglez l'option Security Chip sur Enabled.

Après avoir activé le TPM, l'option de menu Clear Security Chip apparaît. Cette option de menu vous permettra de supprimer les clés dans le TPM. Il ne vous sera cependant plus possible ensuite d'accéder aux données que vous avez cryptées avec ces clés.

Lorsque le TPM est activé, il vérifie, avec le BIOS, la fiabilité de tous les composants matériels.

Avec un logiciel compatible TPM et lorsque le module TPM est activé, vous pouvez, p. ex., créer des données qui sont uniquement lisibles et accessibles sur ce tablet PC. Ce réglage permet aussi la prise en charge de protocoles de sécurité comme, p. ex., SSL (Secure Socket Layer) pour les connexions Internet, IPSec (cryptage LAN), S-MIME (cryptage e-mail, cryptage WLAN).

Vous trouverez sur le disque dur (installation via Démarrer – Tous les programmes - AddOn) ou sur le CD/DVD du logiciel TPM fourni le logiciel qui permet d'étendre la sécurité de votre système grâce au TPM. Vous trouverez également sur le CD/DVD du logiciel TPM des informations sur l'utilisation du TPM et des logiciels associés.

Si vous utilisez le TPM et les logiciels du CD/DVD fourni, nous vous recommandons vivement d'utiliser la fonction de récupération d'urgence et de créer un support (p. ex. disquette, disque réseau) pour cette dernière.

Seul ce support permet d'accéder de nouveau aux données cryptées, p. ex. en cas de perte d'une clé de sécurité à la suite d'erreurs matérielles.

Résolution des problèmes

Panneau de sécurité

Vous avez oublié votre ou vos mots de passe.

Si vous avez oublié le mot de passe utilisateur, vous pouvez supprimer le mot de passe utilisateur oublié avec le mot de passe administrateur et en redéfinir un nouveau.

Si le panneau de sécurité est activé et que vous avez oublié le mot de passe utilisateur et le mot de passe administrateur, adressez-vous à notre Help Desk. Vous devez vous identifier comme étant le propriétaire du tablet PC. Le Help Desk va vous mettre en contact avec notre partenaire de service qui débloquera votre tablet PC (service payant).

Mots de passe du BIOS

Vous avez oublié votre mot de passe utilisateur et/ou administrateur.

Si vous avez oublié le mot de passe utilisateur, entrez le mot de passe administrateur ou adressez-vous à votre administrateur système. Si vous avez aussi oublié le mot de passe administrateur, contactez notre Help Desk. Vous devez vous identifier comme étant le propriétaire du tablet PC. Le Help Desk va vous mettre en contact avec notre partenaire de service qui débloquera votre tablet PC (service payant).

Lecteur de SmartCard

Votre SmartCard n'est pas reconnue.

Vérifiez si vous avez bien introduit votre SmartCard puce vers le haut dans le lecteur de SmartCard. Vérifiez également si vous utilisez une carte SmartCard supportée. Votre SmartCard doit être conforme à la norme ISO 7816-1, -2, -3 et -4.

Vous avez oublié votre code PIN.

Si vous travaillez en réseau, adressez-vous à votre administrateur système qui peut démarrer votre tablet PC par le PIN administrateur.

Vous avez perdu votre SmartCard.

Si vous travaillez en réseau, adressez-vous à votre administrateur système qui peut démarrer votre tablet PC avec la SmartCard administrateur.

Entretien et maintenance

Ce chapitre donne des conseils sur l'entretien et la maintenance de votre tablet PC.

Protéger l'écran

Le tablet PC est étudié pour une autonomie de longue durée. L'utilisation d'un protège-écran va vous aider à garder un écran aussi clair que possible. Une fois installé, le protège-écran constitue une surface d'écriture durable et remplaçable qui protège l'écran de toute rayure.

Adressez-vous à votre point de vente pour obtenir des protège-écran supplémentaires.

Au cours de l'utilisation normale du tablet PC, de petites particules provenant de l'environnement extérieur peuvent se loger dans la pointe du stylet et rayer l'écran. Pour l'éviter, assurez-vous qu'un protège-écran est installé avant d'utiliser votre tablet PC. Aucune garantie n'est accordée pour les écrans rayés.

Pour installer un nouveau protège-écran sur votre tablet PC :

Si un protège-écran est déjà en place, retirez-le avant d'installer le nouveau. Le protège-écran est maintenu en place sur la surface de l'écran par une mince bande adhésive le long des bords. Un des angles du protège-écran est biseauté. Vous pourrez à cet endroit soulever légèrement le protège-écran avec l'ongle d'un doigt puis le retirer.

Le tablet PC n'est pas étanche. Ne le mouillez pas et ne le nettoyez pas avec un chiffon détrempé. Ne posez aucun objet sur l'écran pour ne pas l'endommager.

▶ Retirez le film protecteur de la face adhésive du nouveau protège-écran.

▶ Alignez le protège-écran sur les bords de l'écran et posez-le sur la surface de l'écran, face auto-collante vers le bas (voir figure).
Appliquez le protège-écran avec vos doigts. Glissez votre main sur l'écran de l'intérieur vers les bords extérieurs afin d'évacuer les éventuelles bulles d'air puis appuyez fortement le long des bords.

Pour assurer un bon contact entre le protège-écran et l'écran, ne soulevez pas le protège-écran une fois qu'il a été appliqué.

Le protège-écran est recouvert d'un film protecteur en plastique que vous devez retirer avant de toucher l'écran avec le stylet.

Soulevez avec précaution le film protecteur en plastique au niveau de l'angle biseauté. Vous pouvez à présent retirer prudemment le film protecteur (voir figure).

Votre protège-écran est maintenant transparent.

Essuyez ensuite le protège-écran avec un chiffon doux et sec pour retirer toute trace d'adhésif : Cette précaution empêchera le stylet de grincer.

Votre protège-écran est maintenant installé.

L'adhésif prend complètement en 48 heures.

Emporter le tablet PC

Respectez les consignes qui suivent lorsque vous emportez votre tablet PC.

Avant de partir en voyage

• Sauvegardez les données importantes du disque dur.
• Désactivez le module radio (Wireless LAN/ Bluetooth) du tablet PC pour des raisons de sécurité si vous ne pouvez pas exclure la possibilité que les ondes radio transmises influencent les équipements électriques et électroniques à proximité.
• Si vous avez l'intention d'utiliser votre tablet PC pendant un vol en avion, demandez à la compagnie aérienne si elle l'autorise.
• Lorsque vous voyagez à l'étranger, assurez-vous que l'adaptateur d'alimentation peut fonctionner sur la tension de secteur disponible sur place. Si ce n'est pas le cas, procurez-vous l'adaptateur d'alimentation correspondant pour votre tablet PC. N'utilisez aucun autre transformateur !
• Assurez-vous que la puissance absorbée de l'adaptateur d'alimentation ne dépasse pas celle du circuit électrique sur lequel vous branchez l'adaptateur d'alimentation (voir caractéristiques techniques de l'adaptateur d'alimentation).

Si vous voyagez dans un autre pays

• Vérifiez si la tension locale correspond aux spécifications du câble secteur. Si cela ne devait pas être le cas, achetez un câble secteur qui réponde aux conditions locales. N'utilisez pas d'adaptateur pour appareils électriques pour y connecter le tablet PC.
• Renseignez-vous auprès de l'administration compétente du pays de destination pour savoir si vous pouvez y utiliser votre tablet PC avec son composant radio intégré (voir aussi "Marquage CE").
• L'utilisation d'un modem peut provoquer des incompatibilités avec le système local de télécommunication.

Transporter le tablet PC

• Mettez le tablet PC hors tension en appuyant sur la touche Marche/Resume/Suspend.
• Retirez les fiches secteur de l'adaptateur d'alimentation et de tous les périphériques des prises secteur.
• Retirez le câble de l'adaptateur d'alimentation et les câbles de données de tous les périphériques

- Refermez le panneau de protection des interfaces.

- Pour le renvoyer, utilisez l'emballage d'origine ou un autre emballage adéquat qui protégera l'appareil contre les chocs.

- Utilisez pour le transport du tablet PC un sac approprié pour le protéger de la poussière et des chocs. Fujitsu Siemens Computers vous propose une série de solutions pour transporter votre tablet PC. Adressez-vous à votre point de vente.

- Protégez le tablet PC contre les fortes secousses et les températures excessives (le rayonnement direct du soleil dans la voiture, par exemple).

Nettoyer le tablet PC

▶ Mettez le tablet PC hors tension.
▶ Retirez la fiche secteur de l'adaptateur d'alimentation de la prise secteur.
▶ Démontez l'accumulateur.

Le nettoyage de l'intérieur du boîtier ne doit être effectué que par les techniciens autorisés.

Utilisez exclusivement des produits de nettoyage spéciaux pour ordinateurs. Les produits ménagers et de polissage normaux peuvent endommager les inscriptions du clavier et du tablet PC, la peinture ou même le tablet PC lui-même.

Veillez à ce qu'aucun liquide ne s'introduise à l'intérieur du tablet PC.

Vous pouvez nettoyer la surface du boîtier avec un chiffon sec.

S'il est très sale, vous utilisez un chiffon humide trempé préalablement dans de l'eau mélangée avec un détergent doux pour vaisselle et bien essoré.

Conserver le tablet PC

Conservez le tablet PC en mode OFF (Arrêt). Assurez-vous que l'accumulateur monté est complètement chargé. Vous pouvez conserver le tablet PC en mode OFF (Arrêt) et son accumulateur en pleine charge pendant environ 30 jours. Au bout de cette période, l'accumulateur doit être rechargé ou remplacé.

Si vous prévoyez de stocker le tablet PC plus longtemps, il peut être nécessaire de remplacer la petite pile qui alimente l'horloge du système. Le remplacement de cette pile doit être confié à des techniciens habilités.

Le tablet PC surveille sa température interne. Lorsque la température s'approche de la limite maximale supportable par les éléments sensibles à la chaleur, les fonctions du système sont automatiquement limitées ou désactivées pour éviter toute détérioration.

Pour éviter une surchauffe du tablet PC, il est interdit de couvrir les ouiës d'aération du tablet PC.

Analyse des problèmes et conseils

Les sections ci-dessous décrivent des possibilités de solutions à des problèmes pouvant apparaître le cas échéant. Si votre tablet PC présente un problème que vous n'arrivez pas à résoudre en prenant les mesures décrites, contactez la ligne directe ou votre groupe d'assistance (hotline/Help Desk) ou votre point de vente pour obtenir de l'aide.

L'appareil est bloqué en mode veille

Si l'appareil ne se remet pas en marche à partir du mode Suspend, vérifiez les causes suivantes :

• L'accumulateur peut être défectueux ou avoir atteint son niveau de charge critique. Lorsque ce niveau critique est atteint, l'appareil bascule automatiquement en mode Suspend-to-RAM pour éviter une perte totale d'alimentation. Pour corriger ce problème, connectez une alimentation externe (l'adaptateur d'alimentation par exemple) ou installez un accumulateur chargé.
• Le système peut avoir atteint sa température critique. L'appareil ne pourra se remettre en marche qu'après une baisse de la température dans les limites autorisées. Placez le tablet PC dans un endroit plus frais.

L'écran est vide ou illisible

Si l'écran de votre tablet PC est vide ou illisible, assurez-vous que le système fonctionne (le voyant Marche est affiché en continu dans la zone d'affichage) et vérifiez les points suivants :

• La luminosité peut être réglée à un niveau trop faible, ce qui rend l'écran presque noir. Pour modifier la luminosité, appuyez deux fois de suite sur la touche Fn pour ouvrir le menu Fujitsu Menu. Vous trouverez dans ce menu l'onglet vous permettant de modifier la luminosité.
• L'écran devient sombre. Touchez l'écran pour désactiver cette fonction. Notez qu'il s'agit ici d'une fonction normale qui permet d'économiser de l'énergie.

Le curseur ne suit pas le stylet

Si le curseur à l'écran ne suit pas exactement le stylet ou s'il semble ne pas être correctement aligné avec lui, calibrez le stylet.

Pour le calibrage, exécutez la fonction Paramètres du Tablet PC et du stylet dans le panneau de configuration.

Le transfert infrarouge des données ne fonctionne pas

Si vous rencontrez des difficultés pour transférer des données par l'intermédiaire de l'interface infrarouge, vérifiez les points suivants :

• Le récepteur infrarouge du tablet PC peut-il "voir" le port infrarouge de l'autre appareil ? Un contact visuel direct doit exister entre le récepteur infrarouge du tablet PC et l'interface infrarouge de l'autre appareil.
• La distance entre les deux appareils ne doit pas dépasser 1 mètre environ.
• Le récepteur infrarouge du tablet PC doit se situer dans la zone d'action (horizontalement env. 30° et verticalement env. 15°) de l'interface infrarouge de l'autre appareil.
• Le périphérique avec lequel vous essayez de communiquer doit être conforme à la révision 1.1 (ou 1.0) de la norme IrDA.
• Les deux périphériques doivent utiliser le même protocole réseau.

L'appareil ne répond pas au stylet

Si votre tablet PC ne répond pas au stylet, connectez-le à un clavier extérieur pour voir si elle répond à ses commandes.

• Si le système ne répond toujours pas, l'application ou le système peut s'être planté et il peut être nécessaire de réinitialiser le système. Dans ce cas, il est nécessaire de redémarrer le système.
• Si l'appareil réagit aux entrées clavier mais pas au stylet, adressez-vous à votre point de vente ou à notre ligne directe/groupe d'assistance (hotline/Help Desk).

Le volume du haut-parleur/des écouteurs est trop faible

Si le volume du haut-parleur de votre tablette PC ou celui des écouteurs externes est trop faible, vérifiez les points suivants :

• Assurez-vous que le haut-parleur (ou la sortie écouteurs si vous utilisez des écouteurs) est activé. Ouvrez la panneau de configuration et cliquez deux fois de suite sur le symbole Sons et périphériques audio. Sélectionnez l'onglet approprié et désactivez la mise en sourdine (si la mise en sourdine est activée). Si vous n'entendez toujours aucun son, augmentez prudemment le volume à l'aide du curseur.
• Appuyez deux fois de suite sur la touche Fn pour ouvrir le menu Fujitsu Menu. Vous trouverez dans ce menu l'onglet vous permettant de modifier le volume.
• Assurez-vous que la case à cocher pour la mise en sourdine n'est pas activée dans le réglage du volume du système d'exploitation (accessible via la barre de tâches).
• Assurez-vous que le niveau du volume configuré dans votre logiciel audio est suffisant pour permettre l'audition.

Caractéristiques techniques

Tablet PC

Le tableau ci-dessous reprend les caractéristiques matérielles générales du tablet PC.

Dimensions et poids

Largeur /profondeur /hauteur :

STYLISTIC ST503X

220mm x 324,4mm x 20,9 -22,3mm (12,1" affichage),

220 mm x 324,4 mm x 20,9 -22,3 mm (10,4" affichage),

Poids :

STYLISTIC ST503X

env. 1,60 kg

env. 1,55 kg

STYLISTIC ST502X

env. 1,59 kg

Processeur

Unité centrale : Processeur Intel Pentium M (Ultra Low Voltage) avec technologie Enhanced SpeedStep

Chipset:

STYLISTIC ST503X

Configuration avec modules de 256 Moctets, 512 Moctets et 1 Go possible (max. 2 Goctets)

STYLISTIC ST502X

• DDR 333 MHz (PC-2700)
- 2 x 144-Pin SO modules mémoire

Configuration avec modules de 256 Moctets, 512 Moctets et 1 Go possible (max. 2 Goctets)

Ecran

Type d'écran :

• 12,1 pouces : transmissif, optimisé pour une utilisation en intérieur
• 10,4 pouces : transflectif, avec "front light", convient à une utilisation en extérieur et en intérieur

Mémoire vive vidéo :

STYLISTIC ST503X

Chipset Intel 915G avec 128 Moctets en maximum de Shared Memory et Unified Memory Architecture (UMA)

STYLISTIC ST502X

Chipset Intel 855GME avec 64 Moctets en maximum de Shared Memory et Unified Memory Architecture (UMA)

Accumulateur

Accumulateur principal : ● Amovable, lithium-ion

- Amovable en mode Suspend

STYLISTIC ST503X

• 6 éléments oder 9 éléments (en option)
• 10,8 V ; 5200 mAh (6 éléments) 10,8 V ; 7800 mAh (9 éléments)
• Temps de charge : Suspend/Off (Arrêt) avec 6 éléments environ 3,7 heures (90%) et environ 4,5 heures (100%); avec 9 éléments environ 4,7 heures (90%) et environ 6 heures (100%);
• Autonomie: jusqu'à 6 heures avec 6 éléments et jusqu'à 10 heures avec 9 éléments (l'autonomie de l'accumulateur dépend du système d'exploitation, des régléges d'économie d'énergie et de BIOS et des applications utilisées).

STYLISTIC ST502X

• 6 éléments oder 9 éléments (en option)
• 10,8 V ; 4400 mAh (6 éléments) 10,8 V ; 7200 mAh (9 éléments)
• Temps de charge : Suspend/Off (Arrêt) avec 6 éléments environ 3,5 heures (90%) et environ 4,5 heures (100%); avec 9 éléments environ 4,5 heures (90%) et environ 6 heures (100%);
• Autonomie : jusqu'à 6 heures avec 6 éléments et jusqu'à 10 heures avec 9 éléments (l'autonomie de l'accumulateur dépend du système d'exploitation, des réglages du BIOS et d'économie d'énergie et des applications utilisées).

Pile de secours : • 6 éléments, NiMH, 35 mA/h

- Autonomie (lorsque le système en mode Suspend-to-RAM est uniquement alimenté par la pile de secours) : environ 5 minutes (en plein charge)

Adaptateur d'alimentation : Détection automatique de l'alimentation primaire 100 V - 240 V, 50 Hz - 60 Hz et de l'alimentation secondaire 16 V, 3,75 A

Conditions d'environnement

Température : De service : 5 °C ... 35 °C

A l'arrêt : -15 °C ... 60 °C

Humidité : En service : 20 à 80% sans condensation

Hors service : 8 à 80% sans condensation

Spécifications pour homologation

Emissions : • EN55022 (CISPR22), Classe B

• ETSI EN 300-328 (uniquement pour les modèles avec WLAN)
  ICES-003
  • Canada RSS-210

Immunité : • EN55024 (1998)

- ETSI EN 301-489-17 V.1.1.1 (2000-9) (uniquement pour les modèles avec WLAN)

Sécurité : EN60950

Tablet Dock (en option)

La Tablet Dock est disponible en tant qu'accessoire en option. Vous trouverez ci-dessous une courte description de cette Tablet Dock.

4 = Port pour l'adaptateur d'alimentation

1 2 3 4

1 = Bouton de déverrouillage/coulisseau de verrouillage

3 = Lecteur de CD-Rom/DVD

2 = Fente pour Kensington Lock

4 = Interface système avec le tablet PC

1 2 3

1 = Port LAN

2 = Port moniteur

3 = Audio Line Out

Installer et retirer le tablet PC

Vous pouvez placer dans la Tablet Dock un tablet-PC STYLISTIC ST équipé d'un accumulateur de deux tailles différentes. Si vous utilisez le plus grand des accumulateurs, vous devez adapter la Tablet Dock en conséquence.

Agrandir la surface d'accueil de la Tablet Dock

Saisissez le bord saillant et tirez-le dans le sens de la flèche (1) jusqu'à la libération du rebord.
▶ Tirez le rebord le plus possible vers le bas (2) avant de le remettre en place (3).

Installer le Tablet PC

Placez le tablet PC dans la Tablet Dock de telle manière que les ports système s'emboîtent l'un dans l'autre.

Le coulisseau de verrouillage doit se trouver en position supérieure.

▶ Poussez le coulisseau de verrouillage vers le bas.

En position verrouillée, vous pouvez faire pivoter le tablet PC dans la Tablet Dock. Vous pouvez utiliser le tablet PC en position horizontale ou verticale.

Retirer le tablet PC

Appuyez sur le bouton de déverrouillage du tablet PC tout en repoussant le coulisseau de verrouillage vers le haut.

Le verrouillage est désactivé.

▶ Soulevez et retirez le tablet PC de la Tablet Dock.

Avis des agences de réglementation

Tout changement ou modification non expressément approuvé par Fujitsu Siemens Computers peut motiver la révocation de l'autorisation d'exploitation de l'équipement qui avait été accordée à l'utilisateur.

Vous trouverez les déclarations de conformité (Declarations of Conformity) pour cet appareil sur Internet à l'adresse www.fujitsu-siemens.com.

Par la présente Fujitsu Siemens Computers déclare que l'appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. (BMWi), (Vienne)

Marquage CE

Marquage CE pour appareils sans composants radio

Tel qu'il est livré, cet appareil est conforme aux directives CE 89/336/CEE "Compatibilité électromagnétique" et 73/23/CEE "Basse tension".

Marquage CE pour appareils avec composants radio

Tel qu'il est livré, cet appareil satisfait aux exigences de la directive 1999/5/CE du Parlement européen et du Conseil du 9 mars 1999 sur les équipements radio et les dispositifs de télécommunication ainsi qu'à la reconnaissance réciproque de conformité.

Cet appareil peut être utilisé dans les pays suivants :

Belgique	Danemark	Allemagne	Estonie
Finlande	France	Grèce	Grande-Bretà
Irlande	Islande	Italie	Lettonie
Liechtenstein	Lituanie	Luxembourg	Malte
Hollande	Norvège	Autriche	Pologne
Portugal	Suède	Suisse	Slovaquie
Slovénie	Espagne	République	Tchèque Hongrie
Chypre

Vous trouverez des informations actualisées sur d'éventuelles restrictions de fonctionnement en vous adressant aux autorités compétentes du pays en question. Si votre pays n'est pas repris dans l'énumération ci-dessus, demandez aux autorités de régulation compétentes si l'utilisation de ce produit est autorisée dans votre pays.

Vous trouverez les déclarations de conformité (Declarations of Conformity) pour ce tablet-PC sur Internet à l'adresse www.fujitsu-siemens.com.

Avis des agences de réglementation - clauses d'exclusion pour appareils équipés d'un module Wireless LAN/ Bluetooth

L'installation et l'utilisation d'un appareil Wireless LAN/ Bluetooth sont uniquement possibles en accord avec les consignes qui figurent dans la documentation de l'utilisateur. La documentation de l'utilisateur figure dans le contenu de l'emballage du produit. Tous les changements ou modifications qui sont effectués sur cet appareil et que le constructeur n'a pas expressément autorisés peuvent entraîner l'annulation du droit d'utiliser l'appareil. Le constructeur n'est pas responsable des parasites au niveau de la réception radio et télévision qui sont provoqués par des modifications non autorisées de l'appareil ou le remplacement ou l'ajout de câbles et d'accessoires non conformes aux recommandations du constructeur. Il incombe à l'utilisateur de supprimer toutes les perturbations provoquées par les modifications non autorisées évoquées ci-dessus, par le remplacement ou l'ajout de composants. Le constructeur ainsi que ses revendeurs et grossistes spécialisés et agréés ne sont pas responsables des dommages ni des infractions aux ordonnances légales qui résultent du non-respect de ces directives.

Regulatory notices

CET appareil numérique de la class B respecte toutes les exigence du Réglement sur le matériel brouilleur du Canada.

Avis Aux Utilisateurs Du Réseau Téléphonique Canadien

AVIS: Le présent matériel est conforme aux spécifications techniques d'Industrie Canada applicables au matériel terminal. Cette conformité est confirmée par le numéro d'enregistrement. Le sigle IC, placé devant le numéro d'enregistrement, signifie que l'enregistrement s'est effectué conformément à une déclaration de conformité et indique que les spécifications techniques d'Industrie Canada ont été respectées. Il n'implique pas qu'Industrie Canada a approuvé le matériel.

Avant de connecter cet équipement à une ligne téléphonique, l'utilisateur doit vérifier s'il est permis de connecter cet équipement aux installations de télécommunications locales. L'utilisateur est averti que même la conformité aux normes de certification ne peut dans certains cas empêcher la dégradation du service.

Les réparations de l'équipement de télécommunications doivent être evectuées par un service de maintenance agréé au Canada. Toute réparation ou modification, qui n'est pas expressément approuvée par Fujitsu, ou toute défaillance de l'équipement peut entraîner la compagnie de télécommunications à exiger que l'utilisateur déconnecte l'équipement de la ligne téléphonique.

AVIS: L'indice d'équivalence de la sonnerie (IES) du présent matériel est de 0.0. L'IES assigné à chaque dispositif terminal indique le nombre maximal de terminaux qui peuvent être raccordés à une interface téléphonique. La terminaison d'une interface peut consister en une combinaison quelconque de dispositifs, à la seule condition que la somme d'indices d'équivalence de la sonnerie de tous les dispositifs n'excède pas 5.

AVERTISSEMENT:

Pour assurer la sécurité, les utilisateurs doivent vérifier que la prise de terre du service d'électricité, les lignes téléphoniques et les conduites d'eau métalliques sont connectées ensemble. Les utilisateurs NE doivent PAS tenter d'établir ces connexions eux-mêmes, mais doivent contacter les services d'inspection d'installations électriques appropriés ou un électricien. Ceci peut être particulièrement important en régions rurales.

UL Notice

économie d'énergie 32

entretien 29

monter 31

monter/démonter 30

retirer 30

stocker 29

surveiller l'état de charge 30

Adaptateur d'alimentation

brancher 20

Adaptateur d'alimentation, port 9

Alimentation électrique, voyant 10

Analyse des problèmes 59

Arrêter le système 21

Auto-décharge, accumulateur 29

B

Bague de remplacement de la pointe du stylet 28

Batterie

pile de secours 32

Bluetooth

activer le module 40

désactiver le module 40

Bref aperçu, fonctions de sécurité 41

C

Capacité de charge, accumulateur 29

Capteur d'empreinte digitale (en option) 7, 49

Caractéristiques techniques, tablet PC 61

Carte mémoire

insérer 35

logement 8,35

Memory Stick 35

Memory Stick PRO 35

retirer 35

Secure Digital I/O 35

Carte PC Card

démonter 34

logement 8,33

monter 33

touche d'éjection 8

Compteur de charge de l'accumulateur 30

Conditions d'environnement 63

Conseils 59

Cordon du stylet, fixation 8

Ctrl + Alt + Suppr 13

Curseur, ne suit pas le stylet 59

D

Déplacements avec le notebook 56

Dimensions 61

Dispositions légales 69

clauses d'exclusion pour appareils équipés d'un module

Wireless LAN/Bluetooth 70

DOC (INDUSTRY CANADA) NOTICES 72

Durée de vie, accumulateur 29

E

Economie d'énergie, accumulateur 32

Ecran 62

nettoyer 57

protéger 53

Écran

vide ou illisible 59

Eléments de commande 7

côté droit 9

côté gauche 9

face arrière 8

Entretien et maintenance 53

Eviter la surchaufe 57

F

Fente, Kensington Lock 9

Fonction de temporisation, touche Fn 14, 15

Fonctions 7

face arrière 8

face inférieure 8

partie supérieure 7

Fonctions de commande

côté droit 9

côté gauche 9

Fonctions de sécurité 41

bref aperçu 41

H

Haut-parleur 7

|

Interface infrarouge 8

Interrupteur Marche/Arrêt, Wireless LAN/

Bluetooth 8

K

Kensington Lock 42

L

L'appareil est bloqué en mode veille 59

L'appareil ne répond pas au stylet 60

Lecteur de disque dur, capot 8

Lecteur de SmartCard résolution des problèmes 52

Lecteur SmartCard utiliser 50

Logement du stylet 8,9

M

Marquage CE 69

Mémoire 61

Menu Windows Advanced Options 16

Microphone 7

Microphone (en option) 7

Mode Idle 19

Mode OFF 19

Mode ON 19

Mode Suspend 19 activer 22

Modes d'exploitation 19

Module d'extension mémoire démonter 36

Module DIMM démonter 36 monter 38

Module mémoire monter 38

Module mémoire, cache 8

Mot de passe administrateur attribuer 43

Mot de passe utilisateur, attribuer 44

Mots de passe BIOS, résolution des problèmes 52

N

Notebook rendre opérationnel 20

0

ouïes d'aération 8

P

Panneau de sécurité installer 43 résolution des problèmes 52 utiliser 44

Pile 62

Pile de secours 32, 62

Poids 61

Point de verrouillage, Tablet Dock 9

Port

écouteurs 9

LAN 9

microphone 9

USB 9

Port FireWire 9

Port modem 9,33

Port moniteur 9

Préparer son déplacement 56

Processeur 61

Protège-écran 53

Puissance absorbée, modes d'exploitation 19

R

Récepteur infrarouge, clavier 7

Régler la luminosité, écran 24

Reprise du fonctionnement 23

S

Save-to-Disk voir mode veille

Sécurité de l'accumulateur 8

Setup du BIOS 16 protection par mot de passe 45 protéger par mot de passe 45

SmartCard 50

introduire 51

logement 8

Spécifications pour homologation 63

Stylet 8,9

calibrer 26, 59

démarrer des programmes 25

déplacer des objets/fenêtres 26

déplacer le curseur 26

effacer le texte manuscrit saisi avec le stylet 26

fixer l'attache du stylet 27

ouvrir un menu contextuel 26

remplacer la pointe du stylet 28

sélectionner des entrées de menu 25

utiliser 24

T

Tablet Dock, port 8

Tablet PC

bloqué en mode veille 59

conserver 57

mettre hors tension 21

mettre sous tension 21

Tension nominale, régler 24

Touche d'orientation 13

Touche E-mail 13

Touche Fn, fonction de temporisation 14, 15

Touche Internet 13

Touche Mode d'affichage 13

Touches d'application

A 14

B 14

Fn 14

Touches d'application 7, 12

Alt 13

autres fonctions 16

ENT 14

ESC 14

Touches de navigation 7, 15

Autres fonctions 16

TPM 51

Transfert de données à infrarouge

ne fonctionne pas 60

Transport 56

alimentation électrique 10

marche 10

panneau de sécurité 11

Voyant accumulateur 11

Voyant du disque dur 11

W

Wireless LAN

activer le module 40

désactiver le module 40

Wireless LAN/ Bluetooth, interrupteur

Marche/Arrêt 8

Z

Zone d'affichage 7, 10
