| Type de produit | Petit chauffe-eau électrique à accumulation, usage ouvert (sans pression) |
| Marque | Siemens |
| Modèle | DO05704 |
| Capacité | 5 litres |
| Dimensions (H x L x P) | 390 x 258 x 245 mm |
| Poids net | 7,5 kg max |
| Alimentation électrique | Monophasé, raccordement à une prise avec terre |
| Plage de température | Environ 40 °C (I), 60 °C (e), 85 °C (III) |
| Fonctions principales | Chauffage et stockage d'eau chaude, limitation de température réglable, protection antigel |
| Témoin lumineux | Indique que l'appareil chauffe |
| Sécurité | Limiteur de température de sécurité réenclenchable, débrancher avant toute intervention |
| Installation | Uniquement par un professionnel, dans un local à l'abri du gel |
| Raccordement hydraulique | Sortie d'eau chaude en pression compensée, tuyauterie spécifique BZ13051/BZ13061 ou AM010100 |
| Débit de remplissage | 5 l/min (1 litre en 12 secondes) |
| Temps de chauffe | 12 à 18 minutes pour une montée à 85 °C |
| Entretien et nettoyage | Essuyer avec un chiffon humide, détartrer avec un produit du commerce ou du vinaigre |
| Détartrage professionnel | Nécessaire si le débit diminue, pour éviter une surpression |
| Pièces détachées | Embouts filetés, tuyauterie de raccordement disponible auprès du service après-vente |
| Réparabilité | Réservée à un personnel qualifié, débrancher avant ouverture |
| Garantie | Conditions selon le distributeur, sur présentation de la preuve d'achat |
| Normes | Directive WEEE 2002/96/CE |
FOIRE AUX QUESTIONS - DO05704 SIEMENS
Questions des utilisateurs sur DO05704 SIEMENS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière au format PDF gratuitement ! Retrouvez votre notice DO05704 - SIEMENS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DO05704 de la marque SIEMENS.
MODE D'EMPLOI DO05704 SIEMENS
Notice de montage et
d'utilisation
Instructions de montage
Se débarrasser de l'emballage et le cas échéant de l'ancienne installation sans porter atteinte à l'environnement.
Monter le petit chauffe-eau comme indiquedans la partie avec les illustrations.
Tenir compte des indications fournies dans le texte.
La partie avec les illustrations figurent au milieu de la notice d'utilisation.
Consignes de sécurité
En cas de panne, débranchez immédiatement la fiche secteur!
le confier le raccordement du petit chauffe-eau qu'au professionnel!
esperer les règlements et autres specifications de raccordement des fournisseurs aussi bien d'électricité que d'eau qui s'appliquent.
attention!
Avant de brancher la fiche secteur, commencer par rem plur entierement l'appareil d'eau, sinon vous faites declen cher le limiteur de temperature de sécurité réenclenchable.
le brancher cet apparéil qu'à une prise électrique raccordée correctement à la terre. Ne pas utiliser de rallongé électrique. Si nécessaire, équipier l' apparéil d'une ligne de raccordement plus longue (cf. le chapitre I).
e petit réserve est usable uniquement ouvert (sans pression) et pour une prise d'eau. La sortie d'eau chaude permet de compenser la pression et ne doit etre raccor dee qu'a la tuyauterie fournie (mono de commande BZ 13051 ou BZ 13061 [pour les modetes a installer au dessous du lavabo] ou AM 010100 [pour les modetes a installer au dessus du lavabo]).
a sortie de la robinetterie doit toujours etre libre. Ne pas monter de filtre ou de brise-jet sur le bec de la robinetterie. Lors de mise en tempereature de I'eau,quelques gouttes d'eau peuvent s'ecouler le long de la robinetterie.
le pas faire passer la conduite de raccordement contre des éléments trop chauds. Cela pourrait endommager l'iso1ation.
le monter l'appareil que dans un local à l'abri du gel.
Une fois l'installation terminée, transmettre la notice d'utilisation à l'utilisateur. Ne pas manquer de lui expliquer le fonctionnement de l'appareil.
es travaux de réparation et de maintenance sur l'appareil ouvert doivent uniquement être effectuels par un personnel qualifié.
le pas alimenter cet appeareil au moyen d'une minuterie afin d'eviter tout endommagement du à une remise à zéro involontaire du limiteur thermique de sécurité en cas de dérangement.
Débrancher la fiche de réseau avant l'ouverture de l'appareil.

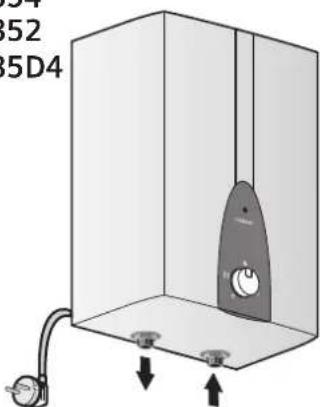

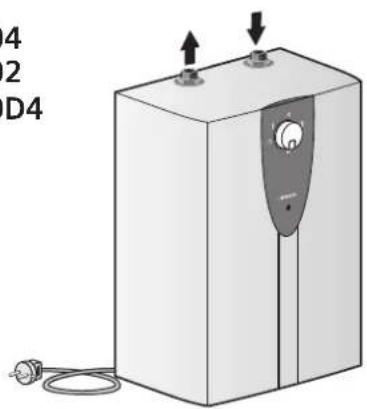

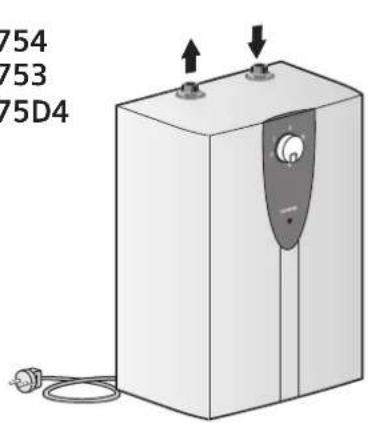

Fournitures/Informations dimensionnelles
Montage DO 05704, DO 05754, DO 10702, DO 10753, DO 3170D4 et DO 3175D4

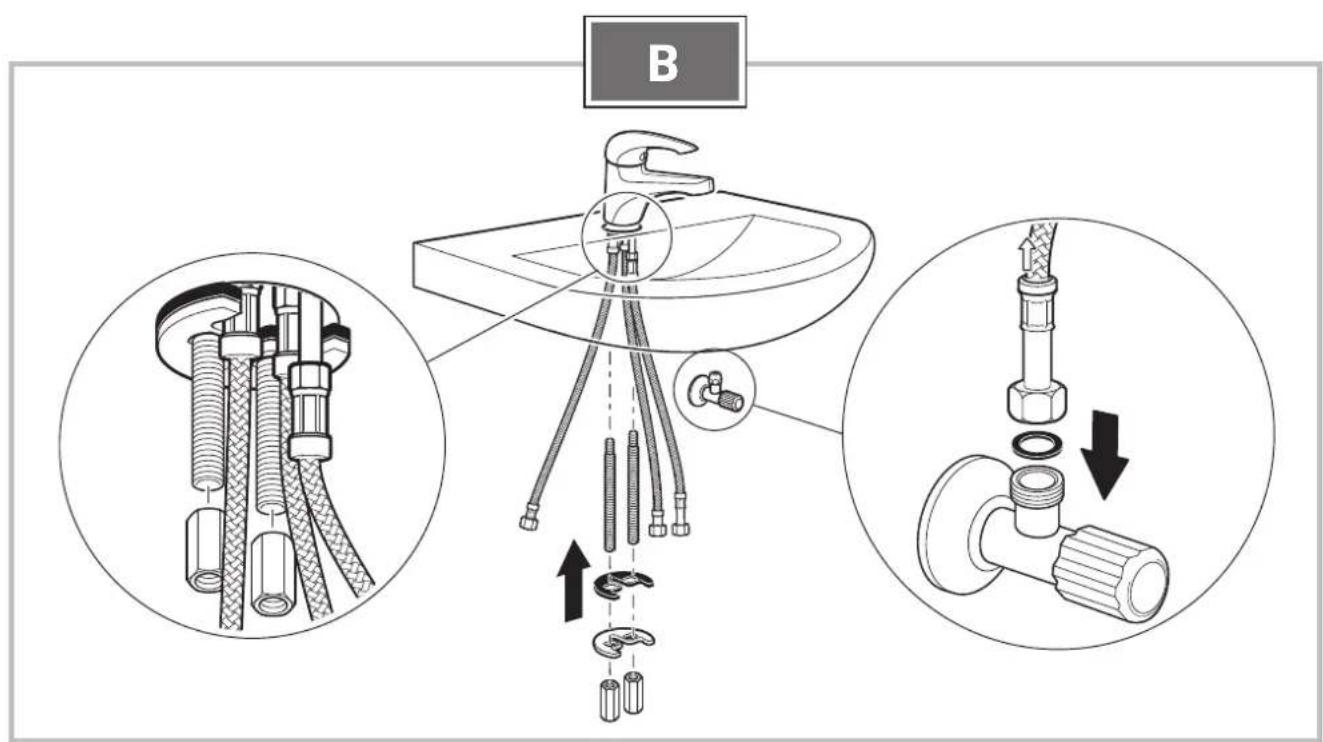

Prise d'eau
Attention!
L'armature existante ne doit pas etre entartrée. Un débit réduit detruit le chauffe-eau.

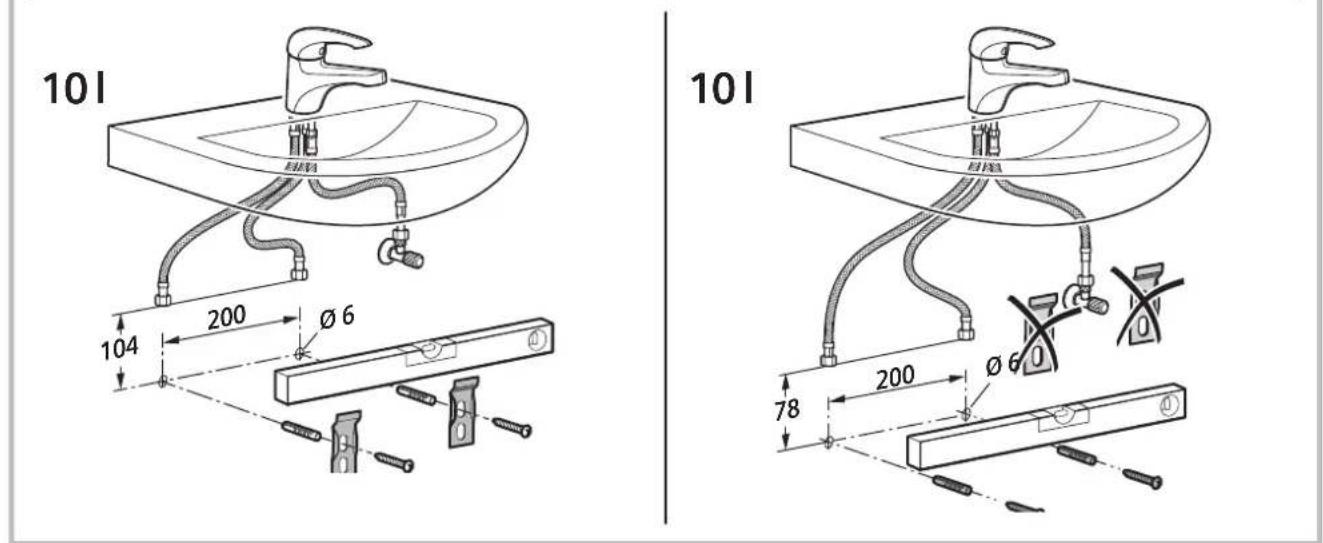

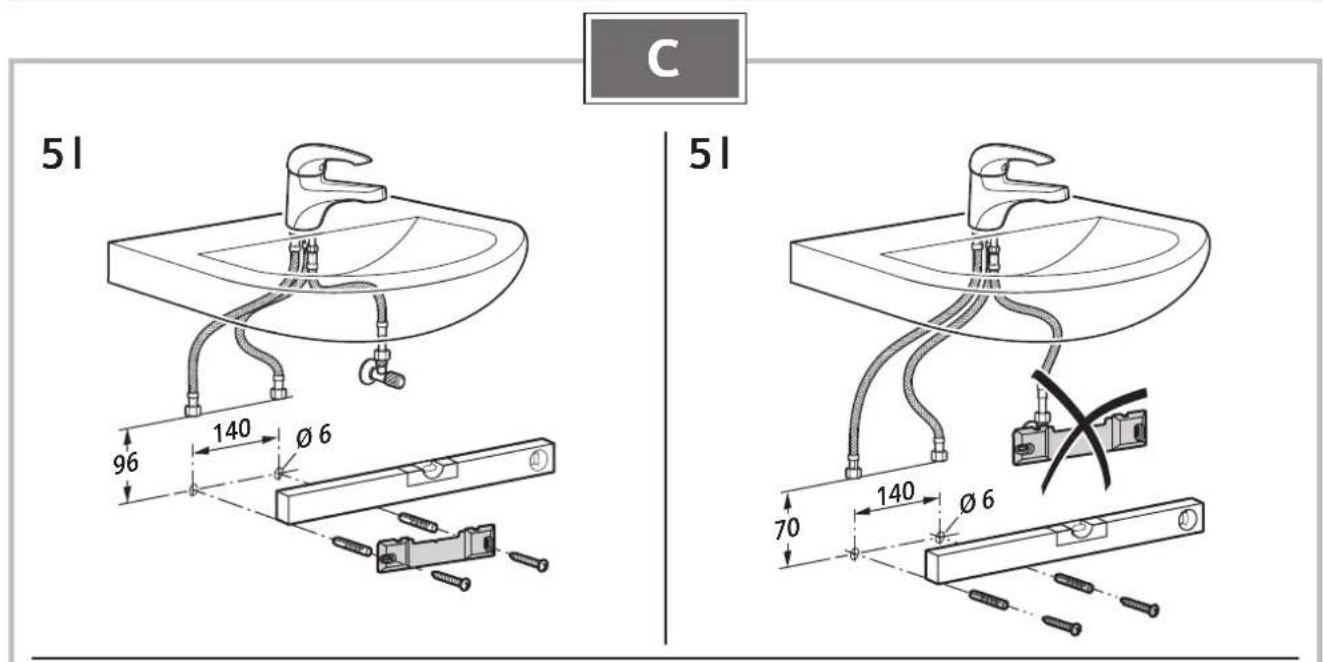

Montage mural
Pour les montages sans crochets, observer les dimensions distinctes!

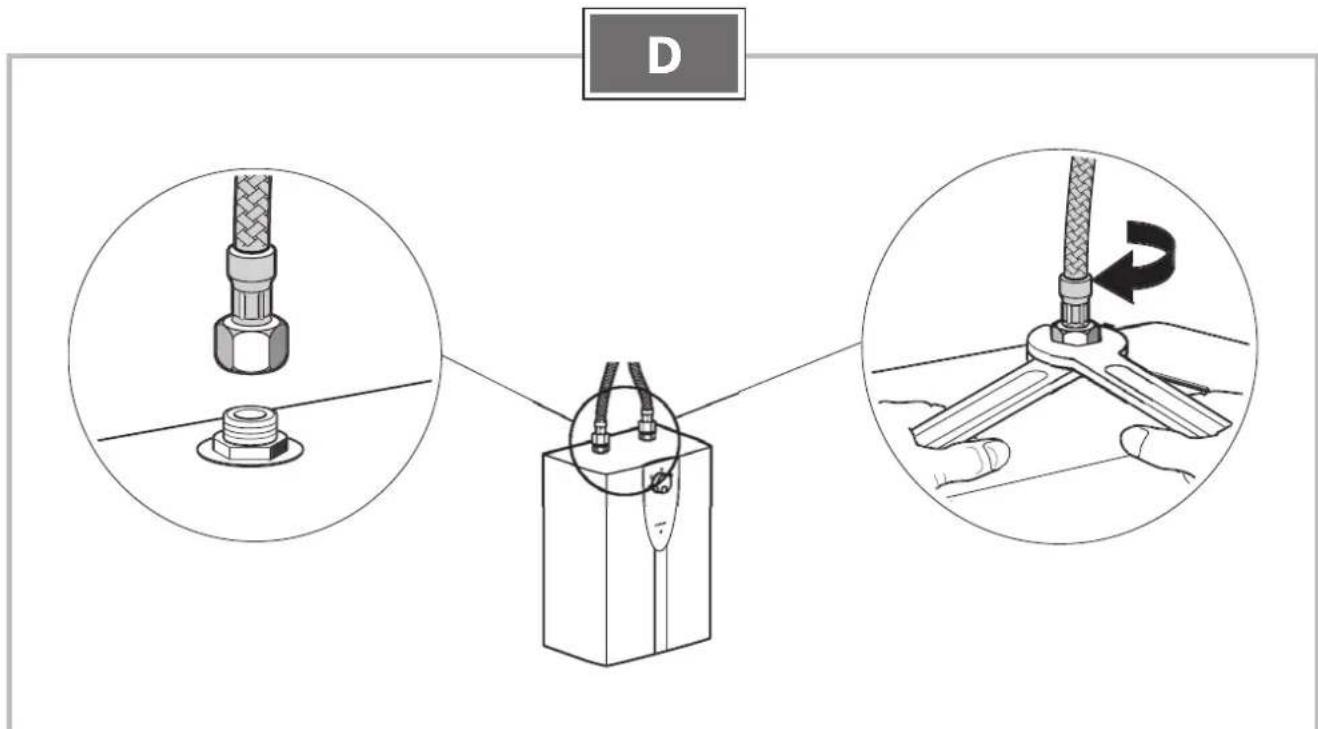

Visser les flexibles de raccordement
Mettre le joint en place.
Placer l'écrou sur le filet et le serrer à la main.
Serrer à fond les raccords vissés. Contre-bloquer l'embrout fileté sur l'accumulateur au moyen d'une clé de serrage. Ne pasGRAISSER le filet!
Esserrer le raccord visse après quelques procédures de chauffage.
des pieces de rechange pour des embouts filetés évientuellement endommages sont disponibles auprès du service après-vente.
Montage DO 05804, DO 05854, DO 10802, DO 10852 et DO 3185D4

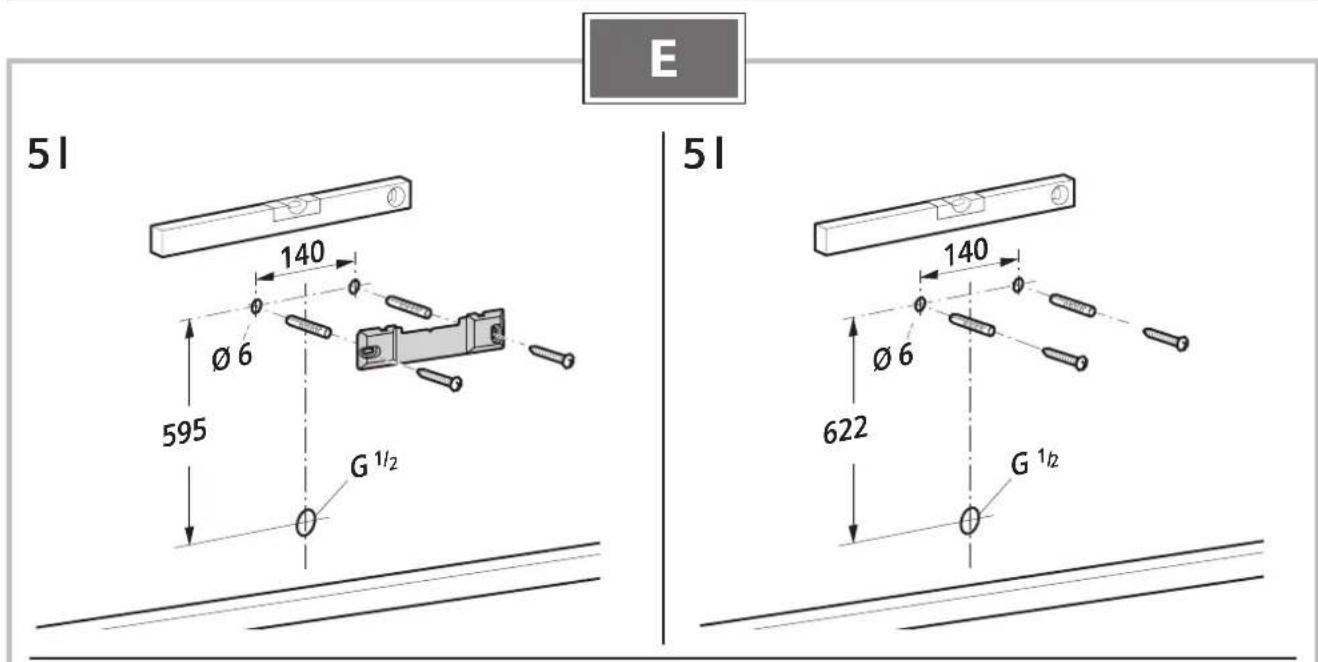

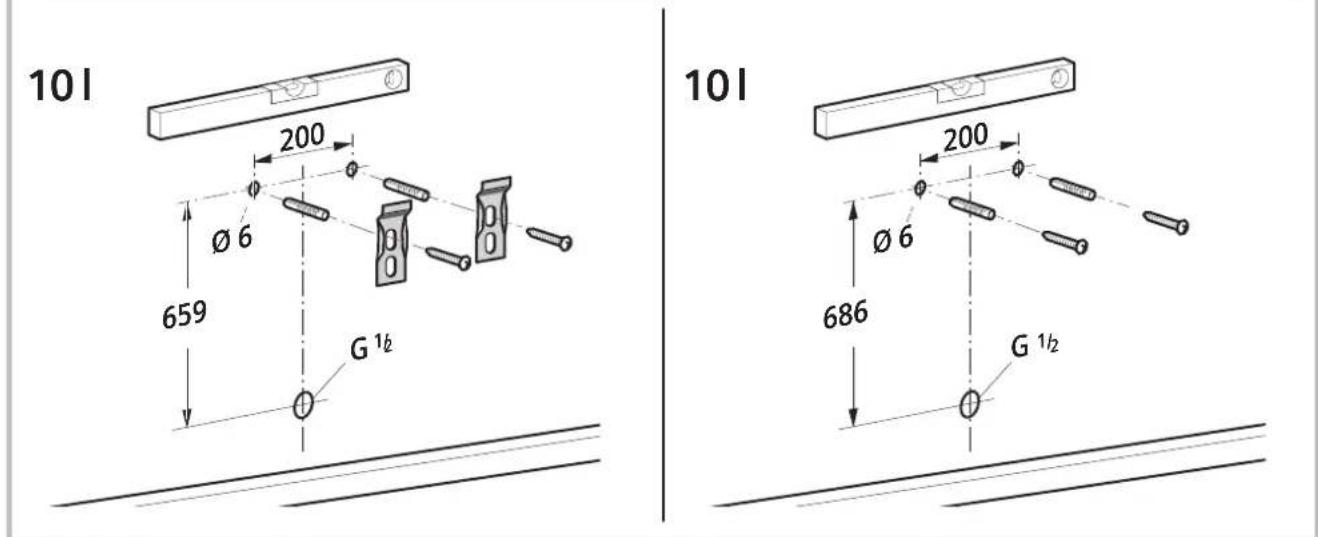

Montage mural
Pour les montages sans crochets, observer les dimensions distinctes!

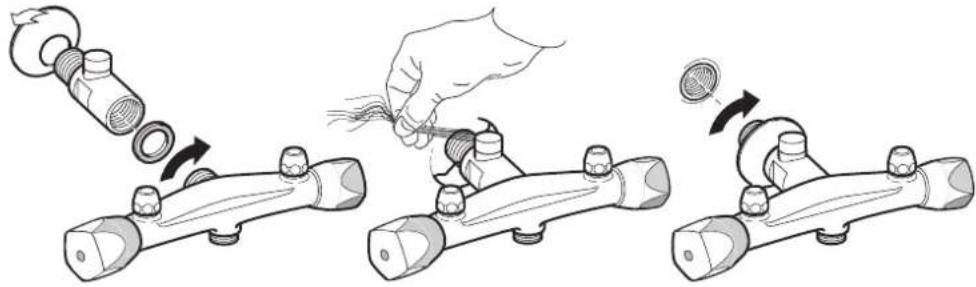

Raccorder la robinetterie mixte
Prise d'eau
Attention!
L'armature existante ne doit pas etre entartrée. Un débit réduit détruit lechaiffe-eau.

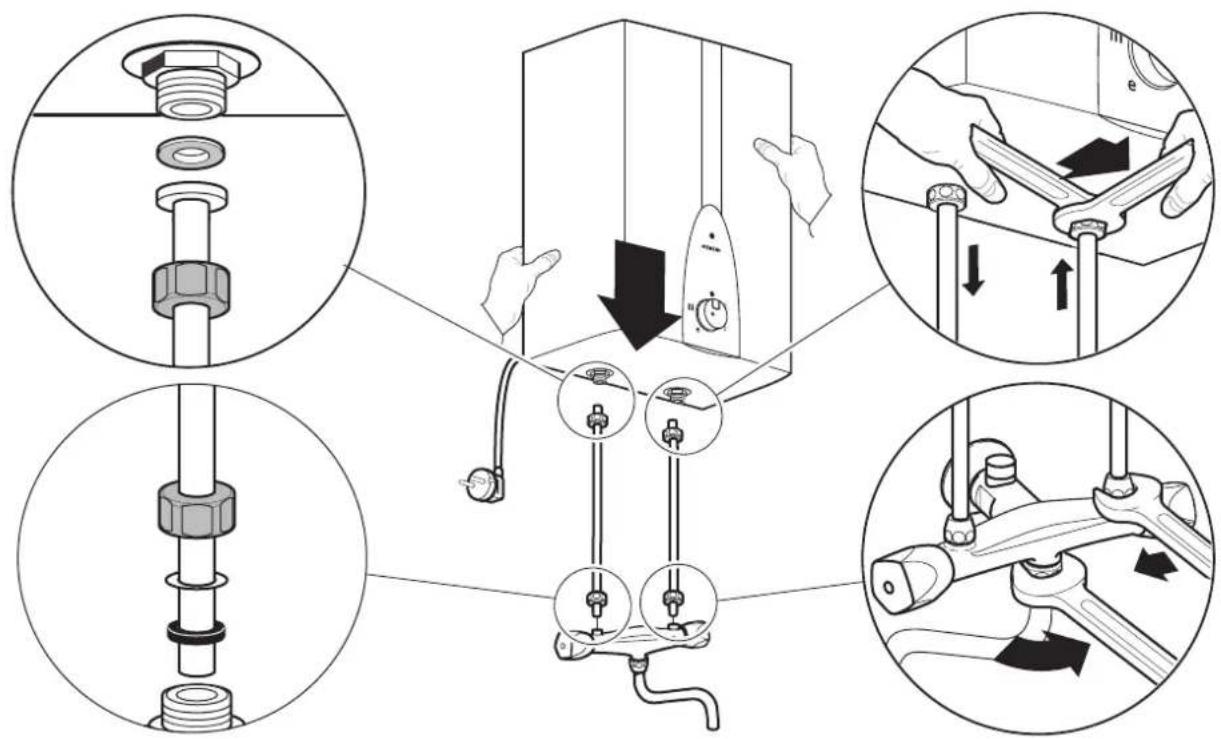

1mettre en place les tuyaux de raccordement sur la robinet-terie mixte.
Iuspendre lechauffe-eau.
Visser les tuyaux de raccordement au chauffe-eau et à la robinetterie.
aire contre-ecrou au niveau des tubulures filetées du chauffe-eau avec une clé à fourche.
Ne pasGRAisser les filtages!
H Mise en service

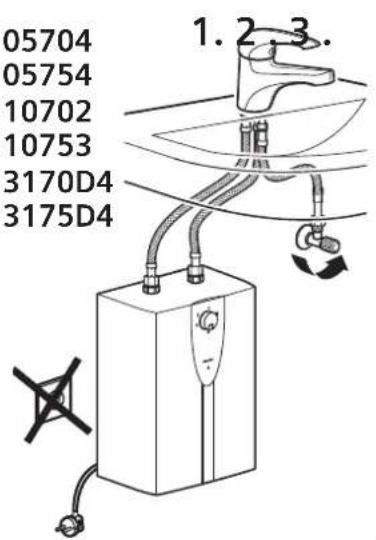

- Ouvrir la vanne de régulation (uniquement DO 05704, DO 05754, DO 10702, DO 10753, DO 3170D4 et DO 3175D4). La fiche du cordon d'alimentation doit être débranchée.
- Remplir entiement l'appareil d'eau.
DO 05704, DO 05754, DO 10702, DO 10753,
DO 3170D4 et DO 3175D4:

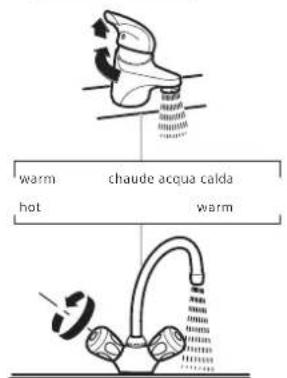

Régrler le début au niveau de la vanne de régulation.
DO 05804, DO 05854, DO 10802, DO 10852 et DO 3185D4: Regler le début au niveau de la vanne de regulation de la robinetterie mixte.
Appareil de 5 litres : 5 l/min = 1 l en 12 secondes
Appareil de 10 litres : 10 l/min = 1 l en 6 secondes
3. Ensuite tableau
raccorder la fiche du cordon d'alimentation à une prise électrique.
Tournier le selecteur rotatif de température sur la position « III » (env. 85^ ).
Surveiller le processus de chauffage de l'eau du gallon, jusqu'à ce que lampe-témoin s'éteigne.
Temps de chauffage :
Appareil de 5 litres : 12-18 minutes
Appareil de 10 litres : 25-35 minutes
Contrôler la température de l'eau.
Attention: Si le limiteur de température de sécurité a déconnecté le petit réservoir, débrancher la fiche du secteur, ouvrir le robinet d'eau chaude et laisser couler environ 4 litres d'eau, puis rebrancher la fiche secteur. L'appareil est de nouveau opérationnel.
4. Limitation de la température de sortie de l'eau
La température de sortie de l'eau du petit chauffe-eau peut être limitée mécaniquement à environ 40^ (position « I ») ou à 60^ (position « e »).
Les instructions relatives à la limitation de température sont précises dans la notice d'utilisation.
5. Economie d'énergie
Mettre le sélecteur de température sur « e »
Changement de la conduite de raccordement
Pour prévenir tout danger, la tuyautorie de raccorde ment ne doit être remplacee que par un service-après-vente agreé par nos societe.
La fiche du cordon d'alimentation doit avoir ete debranchee au prealable.
Notice d'utilisation
Avant d'utiliser cet apparéil, lisez attentivement cette notice d'utilisation!
Consignes de sécurité
Danger de chocoléctrique! En cas de panne, débranchez immédiatement la fiche secteur!
Cet apparéil est concu pour une utilisation menagère ou pour des applications apparentées à des tâches menagères non-commercials. Les applications apparentées à des tâches menagères complrennet par ex. l'utilisation dans des cuisines de collaborateurs de magasins, bureaux, exploitations agricoles et autres exploitations commerciales, ainsi que l'utilisation par des hôtes de pensions, de petits hotels et d'aménagements d'habits similaires.
a robinetterie peut devenir très chaude !
Ne pas confier l'appareil à des enfants ou à des personnes aux capacités sensorielles ou intellectuelles diminuées ou ne disposant pas d'une expérience ou d'une connaissance suffisante, sauf si elles le font sous surveillance ou si elles ont bénéficié préalablement d'une information à propos de la manipulation de l'appareil de la part de la personne responsable de leur sécurité.
Bien surveiller les enfants afin de les empêcher de journer avec l'appareil.
Référez-vous également au manuel de montage pour des informations détaillées.
e chauffe-eau chauffe et stocke l'eau potable jusqu'à environ 85^
a sortie d'eau chaude du petit chauffe-eau permet de compenser la pression et ne doit être raccordée qu'a une tuyauterie sans pression reférencée BZ 13051 ou BZ 13061 (pour les modèles à installer au dessous du lavabo) ou AM 010100 (pour les modèles à installer au dessus du lavabo).
La température de sortie de l'eau du chauffe-eau peut être limitée mécaniquement à environ 40^ (position « I ») ou à environ 60^ (position « e »).
Le sélecteur de température connecte également le chauffage.
Position:
Froid
* Anti-gel
Env. 40^ (leger cran)
e Position « Economies d'énergie » env. 60 °C (léger cran)
III Eau chaude env. 85^
La lampe-témoin s'allume lorsque l'appareil chauffe. De l'eau de dillatation peut alors s'écouler hors de la robinetterie.
Plus la température de l'eau est élevée et plus l'appareil s'entartre rapidement.
Conseil: Pour faire une utilisation économique de l'appareil et réduire l'entartrage,mettre le selecteur de température sur « e »
A
DO 05704
DO 10702
DO 3170D4
DO 05754
DO 10753
DO 3175D4
DO 05804
DO 10802
DO 05854
DO 10852
DO 3185D4
DO 05704
DO 05754
DO 05804
DO 05854
DO 3170D4
DO 3175D4
DO 3185D4
DO 10702
DO 10753
DO 10802
DO 10852
DO 05704
DO 05754
DO 3170D4
DO 3175D4
| 51 | 101 | |
| a | 390 | 460 |
| b | 258 | 295 |
| c | 230 | 285 |
| d | 245 | 300 |
| max | 7,5kg | 13,7kg |
DO 05804
DO 05854
DO 3185D4
DO 10802
DO 10852
F
1.2.3.
G
DO 05704
DO 05754
DO 10702
DO 10753
DO 3170D4
DO 3175D4
H
Purger complètement l'appareil!
Purger complètement l'appareil!
Essuyer l'appareil et sa tuyauterie avec un simple chiffon hu mi de, si nécessaire, avec un chiffon imbibé d'un peu de vinaigre.
Détartrage
Détartrer le tuyau de sortie avec un produit détartrant du commerce ou avec du vinaigre.
Avec un produit détartrant, observer les consignes d'utilisation du fabricant.
Si l'eau ne sort du chauffe-eau que lentement alors que le robinet a eté complètement ouvert, il faut faire détartrer le chauffe-eau et l'armature par un professionnel. Sinon, la pression pourrait monter au-delà de la limite admissible.
Anomalie
Lorsque l'eau ne chauffe plus,mettre le selecteur de tempérapure sur « e», débrancher la fiche du secteur, ouvrir le robinet d'eau chaude et laisser couler environ 4 litres d'eau. Ensuite,rebrancher la fiche secteurken.
Les travaux de réparation et de maintenance sur l'appareil ouvert doivent uniquement être effectuels par un personnel qualifié.
Débrancher la fiche de réseau avant l'ouverture de l'appareil.

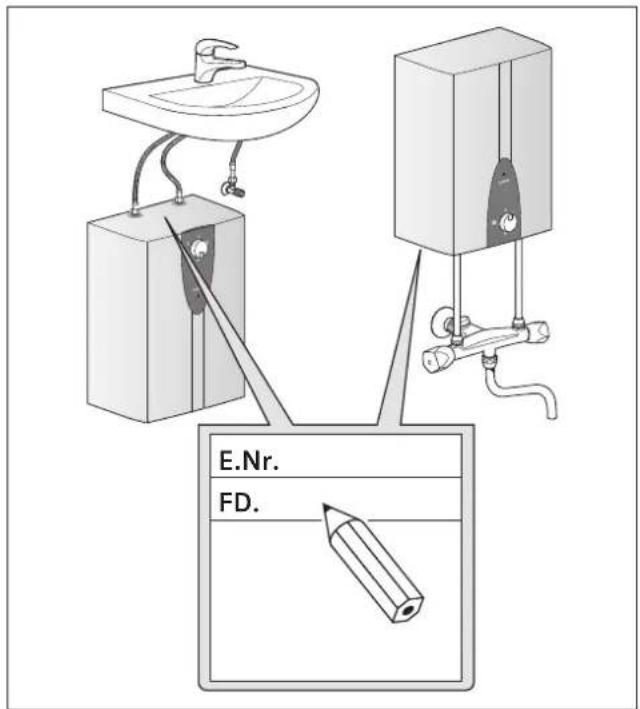

Service-àpRES-vente
Afin de prévenir d'inutile coûts de réparation, toujours s'assurer, en cas de dérangement ou de non fonctionnement, que l'on a pas'affaire à une mauvaise mise en oeuvre. Vérifier aussi, entre autres, que le disjoncteur de la maison ou qu'un fusible n'a pas enclenché.
Si vous contactez le service après-vente, veuilles indiquer le no E et le no FD de votre apparéil.

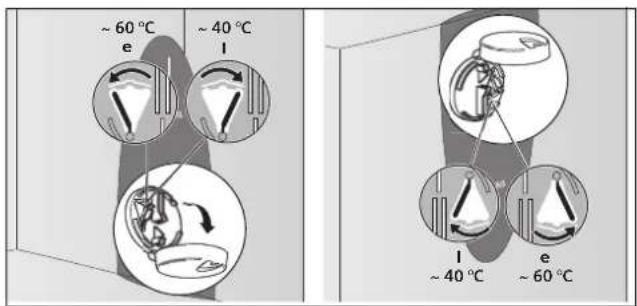

Limitation de la température
- Mettre le selecteur rotatif de température sur « ● »
- Ouvrir le couvercle du selecteur de température en le relevant.
- Sélectionner: I = env. 40°C e = env. 60°C
- Refermer le couvercle.
DO..8.. DO..7..
Elimination
Cet apparéil est marqué selon la directive européen 2002/96/CE relative aux apparéils électriques et Electroniques usages (waste electrical and electronic equipment - WEEE).
La directive définit le cadre pour une reprise et une récupération des apparèils usages applicables dans les pays de la CE.
S'informer auprès du revendeur sur la procEDURE actuelle de recyclage.
Garantie
Les conditions de garantie applicables sont celles publiées par notre distributeur dans le pays ou a été effectué l'achat. Le revendeur chez qui vous给您 procure l'appareil fournira les modalités de garantie sur simple demande de votre part. En cas de recours en garantie, veuillez toujours vous munir de la preuve d'achat.
Sous réserve de modifications.
