MODE D'EMPLOI DWW096950 BOSCH

Mode d'emploi et notice de montage

Conseils pour le respect de l'environnement 34

Avant la première utilisation. 34

Consignes de sécurité 35

Conformité d'utilisation 35

Sécurité technique 35

Consignes spéciales pour les appareils de cuisson au gaz 36

Utilisation correcte 37

Montage correct 37

Mode d'Evacuation de l'Air 38

Mode Recyclage de l'air 38

Utilisation 39

Nettoyage et entretien 40

Dépose et incorporation des filtres àgraisse 41

Dépose et incorporation des filtres à graisse 41

Dépose et incorporation des filtres au charbon actif 41

Consignes de montage 43

Jonction des conduits 43

Branchement électrique 44

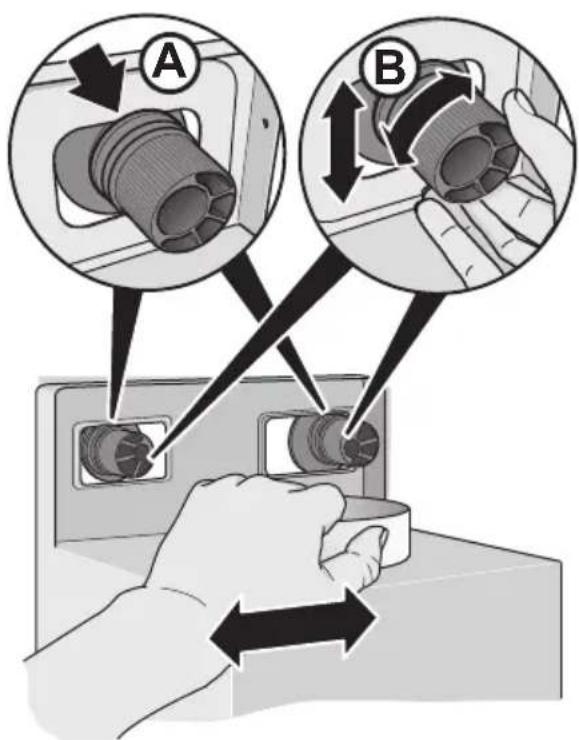

Montage 45

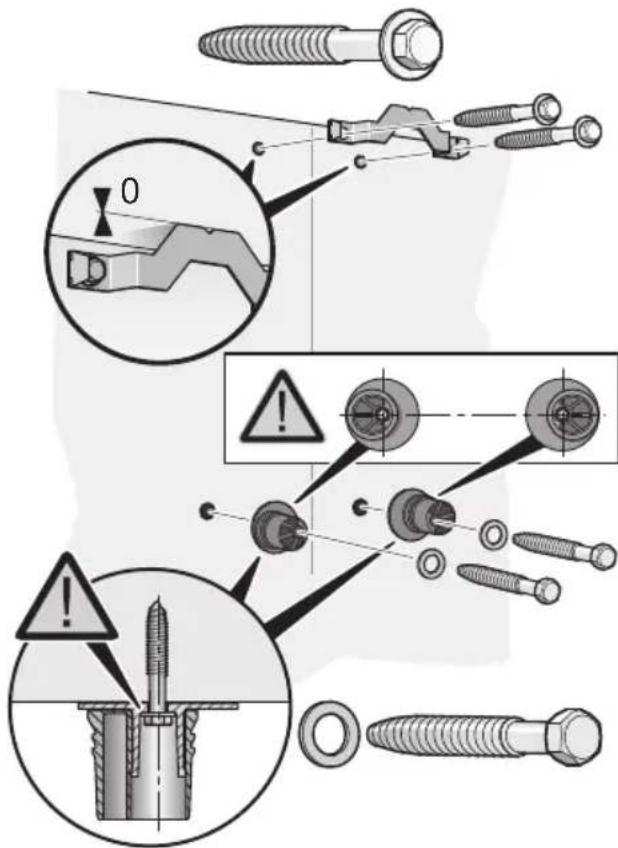

Préparatifs du montage 45

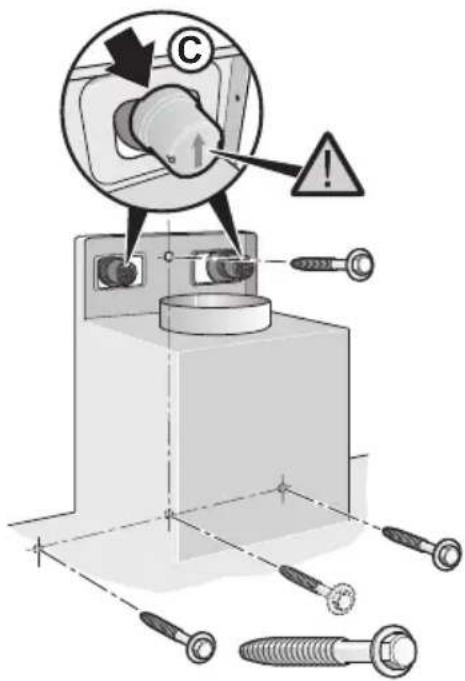

Fixation 46

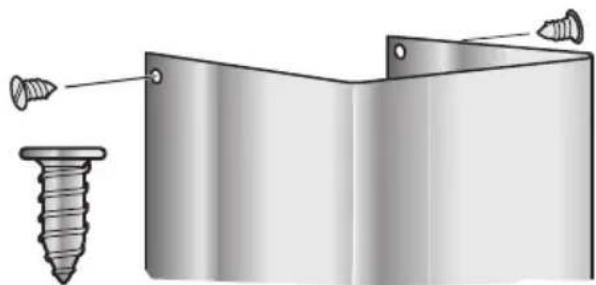

Montage des capots de cheminée 47

Mise au rebut de l'emballage de transport

Pour vous parvenir, votre nouveau appareil a été protégé par un emballage. Tous les matériaux qui le composent sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage dans le respect de l'environnement.

Les différentes parties de l'emballage peuvent s'avérer dangereuses pour les enfants. Pour cette raison, veuillez les conserver hors de leur portée.

Mise au rebut de l'ancien appareil

Les appareils usagés ne sont pas des déchets dénués de valeur. Un retraitement adapté à l'environnement peut permettre d'en tirer des matières premières de valeur.

Cet appareil est labélisé conformément à la directive française 2002/96/CE sur les appareils ELECTRIQUES et Électroniques usagés (waste electrical and electronic equipement - WEEE).

Cette directive définit le cadre d'une reprise et d'une revalorisation des appareils usagés en vigueur sur tout le territoire communautaire.

Avant de mettre l'appareil usage au rebut, rendez-le inutilisable.

Ne mettez jamais l'ancien appareil à la poubelle des ordures résiduelles!

Pour connaître les circuits actuels d'élimination, adressez-vous s.v.p. à votre revendeur ou à l'administration de votre commune.

Jusqu'à son élimination, veillez à ranger l'appareil hors de portée des enfants.

Avant la première utilisation

REMARQUE: Cette notice de montage vaut pour plusieurs modèles. Certains équipements, qui ne s'appliquent pas à votre appareil, peuvent y être décrits.

Avant de mettre l'appareil neuf en service, veuillez lire la notice d'instructions soigneusement et de bout en bout. Elle contient des informations importantes pour votre sécurité ainsi que sur le nettoyage et l'entretien de votre appareil.

Rangez la notice d'utilisation et la notice de montage dans un endroit sûr et remettez-la à un éventuel nouveau propriétaire de l'appareil.

Si ou l'appel a l'indicateur:

Voir la section intitulée "Filtre et entretien". Si les touches de la hotte aspirante restent inopérantes:

Débranchez pendant une minute environ la fiche mâle de la hotte aspirante ou retirez le fusible pour la mettre hors tension. Ensuite, reenclenchez la hotte.

Pour toute demande de précision ou en cas de dysfonctionnement, veuillez appeler le service après-vente.

(voir le répertoire des points de service après-vente).

Lorsque vous appelez, veuillez indiquer ce qui suit :

Ces numéros figurent sur la plaque signalétique accessible, après avoir enlevé les filtres à GRAISSE, dans le compartiment intérieur de la hotte aspirante.

Veuillez inscrire les chiffres dans les champs ci-dessus.

Conformité d'utilisation

Cette hotte aspirante est conforme aux dispositions de sécurité prescrites. Une utilisation inexperte peut provoquer des dommages corporels ou des dégâts matériels. Cette hotte aspirante sert exclusivement à une application domestique. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation. Le fabricant ne pourra pas être tenu responsable des dommages imputables au non-respect des consignes de sécurité.

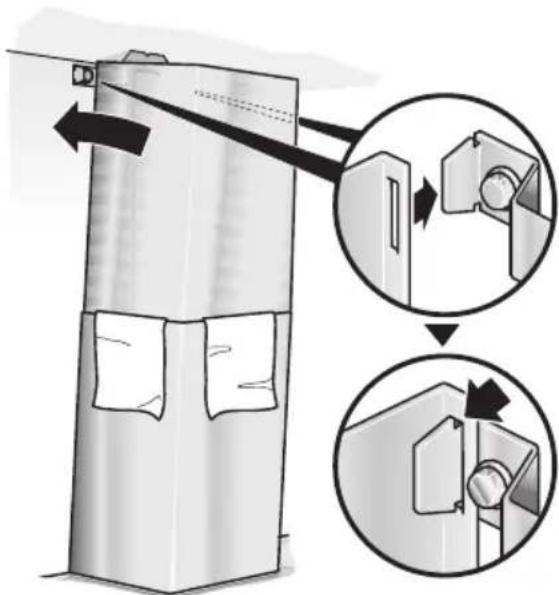

RISQUE de blessures

Ne permettez jamais aux enfants de jouer avec la hotte aspirante! Ne permettez pas aux enfants et aux adultes d'utiliser l'appareil

• sans surveillance tant qu'ils / lorsqu'ils ne sont pas physiquement ni mentalement en mesure de le faire,
• ou lorsque des connaissances et de l'expérience leur manquent pour faire marcher l'appareil correctement et de façon sûre.

Sécurité technique

La hotte aspirante a quitté l'usine dans un état impeccable. Toutefois, contrôlez avant le montage si l'appareil présente des dégâts apparents. S'il est endommagé, il ne faut pas le mettre en service!

Si le cordon d'alimentation de la hotte aspirante a été endommagé, il faudra, pour éviter des risques, le faire remplacer par le fabricant, son service après-vente ou une personne détenant des qualifications similaires. Le montage (y compris le branchement électrique), la maintenance ou la réparation de la hotte aspirante sont des opérations exclusivement réservées à un spécialiste. Dans chaque cas, il faudra mettre la hotte aspirante hors tension en débranchant la fiche mâle ou en mettant le disjoncteur hors tension!

Des opérations de montage, maintenance ou réparation non expertes peuvent engendrer des risques considérables pour l'utilisateur, risques dont le fabricant n'est pas responsable. Les modifications des parties électriques ou mécaniques sont dangereuses, raison pour laquelle elles sont interdites! Elles peuvent également provoquer des dysfonctionnements dans la hotte.

Exploitation simultanée de la hotte aspirante avec un foyer à combustion alimenté en air ambient.

Les appareils de chauffage, chauffe-eau, chauffe-eau accumulateurs, tables de cuisson ou four au gaz, au fuel, au bois ou au charbon nécessitant pour fonctionner l'air ambiant présent dans le local où ils sont installés, et dont les gaz de combustion sont rejetés à l'extérieur par le biais d'une cheminée.

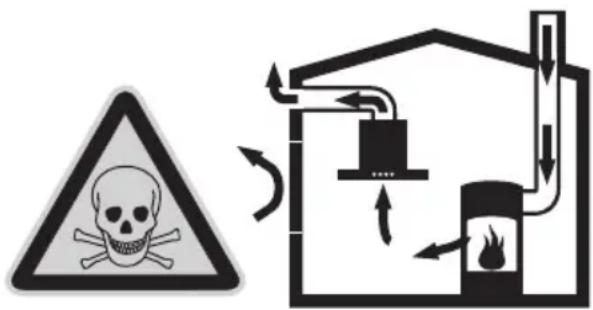

RISQUE d'intoxication

Si la hotte fonctionne en même temps qu'un foyer alimenté en air ambiant, la réaspiration par celle-ci des gaz de combustion engendre un risque d'intoxication.

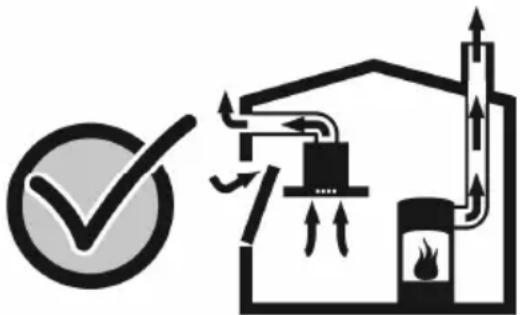

La hotte peut fonctionner parallèlement sans risque à condition que la dépression dans le local où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar).

Il est possible d'y parvenir au moyen d'orifices impossibles à obturer, ménagés p. ex. dans les portes, fenêtres, et en association avec une évентouse téléscopique d'apport / d'évacuation d'air, ou par d'autres dispositifs techniques permettant à l'air de combustion d'affluer.

Par conséquent, il faut toujours veiller à un apport d'air suffisant.

Un ventouse télescopique d'apport/d'évacuation ne garantit pas elle seule de respecter le seuil limite.

REMARQUE: Pour réaliser l'évaluation, tenez compte de l'ensemble des moyens d'aération équipant le logement. Pour la réaliser, demandez conseil au ramoneur compétent.

Si la hotte aspirante doit fonctionner uniquement en mode Recyclage d'air, son exploitation ne s'assortit d'aucune restriction.

Consignes spéciales pour les appareils de cuisson au gaz

Lors du montage au-dessus de foyer au gaz, il faut respecter les dispositions légales respectives en vigueur dans votre pays (en Allemagne : les règles techniques TRGI applicables aux installations à gaz). Il faut respecter les prescriptions et consignes d’incorporation, en leur libellé en vigueur à la date concernée, publiées par les fabricants d’appareils au gaz. Lors du montage, rappelez-vous que la hotte aspirante ne peut jouxter un placard vertical ou un mur que par un seul côté. Il y a sinon risque que la chaleur s’accumule. L’écart par rapport au mur ou au placard vertical doit être de 50 mm minimum.

RISQUE De brulures

Ne faites jamais marcher plus de deux foyers gaz en même temps à pleine puissance pendant plus de 15 minutes maximum. Sous l'effet de la chaleur, vous risqueriez de vous brûler au contact avec les surfaces de la hotte!

Rappelez-vous que la puissance d'un grand brûleur (plus de 5 kW, pour Wok) représente celle de 2 brûleurs gaz normaux. La forte chaleur dégagée risque d'abîmer la hotte aspirante. Ne faites jamais marcher un foyer gaz sans avoir posé d'ustensile de cuisson dessus. Ajustez la flamme de telle sorte qu'elle ne dépasse pas le bord inférieur de l'ustensile de cuisson.

Utilisation correcte

Avant la première mise en service, nettoyez la hotte aspirante soigneusement. Avant chaque nettoyage ou entretien, débranchez la fiche mâle de la prise de courant ou ramenez le disjoncteur en position éteinte pour mettre la hotte aspirante hors tension.

Les ampoules allumées (les halogènes en particulier) deviennent très chaudes. Le risque de vous brûler persiste plusieurs minutes après les avoir éteintes! Avant chaque changement d'ampoule, il faut mettre la hotte aspirante hors tension et attendre que les ampoules aient refroidi! Ne faites marcher la hotte aspirante qu'avec ses ampoules en place. Au moment d'utiliser un foyer, allumez toujours la hotte aspirante. Si vous ne le faites pas, de l'eau risque de se condenser sur les parois. L'appareil risque de s'endommager par corrosion. Ne déposez aucun objet sur la hotte aspirante.

RISQUE d'incendie

Ne flambez jamais de plat sous la hotte aspirante et ne travaillez jamais avec une flamme nue. La hotte allumée aspire les flammes dans le filtre. Risque d'incendie vu la présence de dépôts sur le filtre!

Surveillez les casseroles, poêles et friteuses lorsque vous préparez des plats contenant de l'huile et de la matière grasse, les frites par exemple. L'huile ou la graisse surchauffées peuvent très facilement s'enflammer! En nettoyant régulièrement les filtres à graisse et en changeant suffisamment tout lef literature à charbon actif, vous préviendrez un risque d'incendie. Ne faites jamais marcher la hotte aspirante sans filtre à graisse.

Montage correct

Dans la notice d'instructions publiée par le fabricant de l'appareil de cuisson, vérifiez s'il est possible de faire marcher une hotte aspirante au-dessus. Si le fabricant de l'appareil de cuisson n'a pas spécifié des écarts de sécurité plus importants, il faut respecter les écarts minimums suivants:

• entre des foyers électriques et le bord inférieur de la hotte aspirante :

550 mm, fig.1.

• entre des foyers gaz (c'est-à-dire le bord supérieur de la grille support) et le bord inférieur de la hotte aspirante :

650 mm, fig.1.

Si vous exploitez des appareils de cuisson différents, seul vaut le plus grand écart. La largeur de la hotte aspirante doit être équivalente à celle de la table de cuisson. Au-dessus d'un foyer à combustibles solides dont peut émaner un risque d'incendie (en raison p. ex. de projections d'étincelles), le montage d'une hotte aspirante n'est ADMIS que si ce foyer comporte un capot fermé inamovible et que les prescriptions nationales sont respectées. Cette restriction ne s'applique pas aux cuisinières à gaz et aux tables de cuisson au gaz. Pour éviter d'endommager le foyer, il faut le recouvrir d'un objet protecteur pendant le montage de la hotte aspirante.

La hotte aspirante peut fonctionner en mode Évacuation d'air et en mode Recyclage de l'air. L'appareil est livré réglé de série sur le mode Évacuation d'air.

Mode d'évacuation de l'air

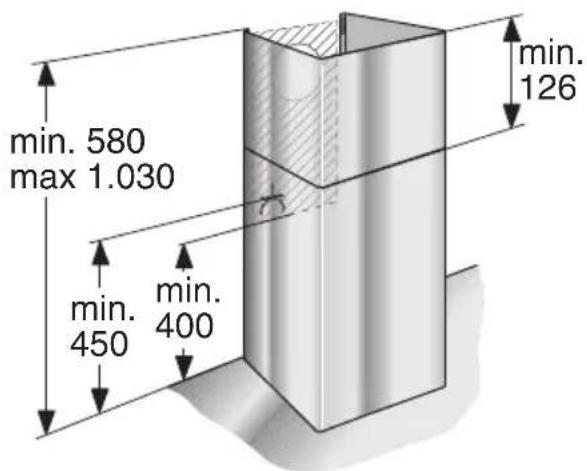

L'air aspiré est débarrassé des particules de graisse par les filtres à cet effet, transite par un conduit puis gagne l'extérieur.

Mode de recyclage de l'air

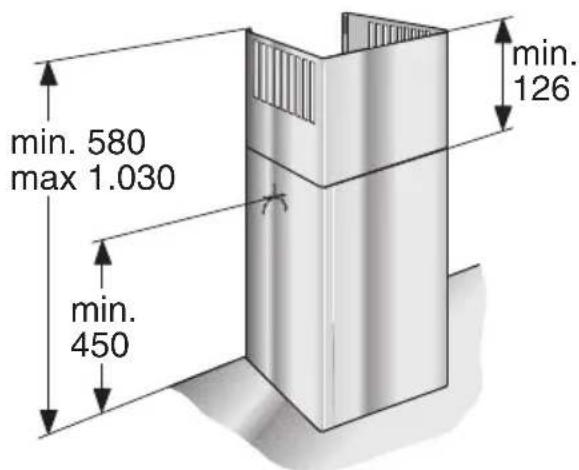

L'air aspiré se nettoie en traversant les filtres àGRAISSE et un filtre au charbon actif, puis il revient dans la cuisine.

Pour, dans ce mode, lier les matières odorantes présentes, il faut incorporer un filtre à charbon actif (voir « Dépose et incorporation des filtres àGRAisse »).

Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne. Vous trouverez le numéro de cet accessoire à la fin de la notice d'instructions.

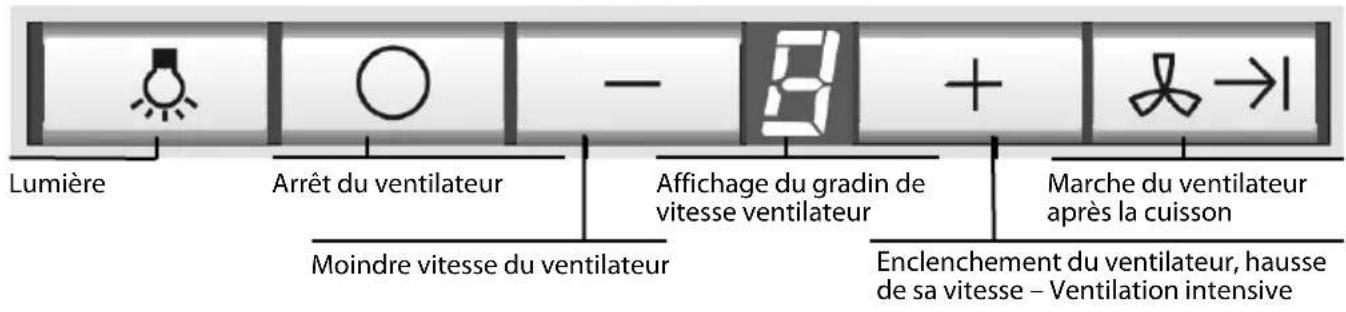

Commutation de la commande électronique sur le mode recyclage de l'air

Il faut que la hotte aspirante soit raccordée au secteur, mais éteinte. Appuyez simultanément sur les touches 0 et jusqu'à ce que la déte apparaisse. Le fait d'appuyer à nouveau sur les touches 0 et 1 permet de ramener la commande électronique sur le mode Évacuation d'air (symbole ).

REMARQUE: Il est recommandé d'allumer le ventilateur en début de cuisson, et d'attendre quelques minutes après la fin de cuisson pour l'éteindre. Cette méthode évacue le plus efficacement les buées de cuisson.

Allumage du ventilateur et réglage des puissances

Appuyez sur la touche ^+. En présence de beaucoup de buée de cuisson, appuyez à nouveau sur la touche ^+. La puissance du ventilateur augmente chaque fois d'un cran. Pour la réduire d'un cran, appuyez sur la touche -

Extinction du ventilateur

Appuyez sur la touche 0. La mention s'éteint au bout d'un temps bref.

Grande puissance

Lorsque ±bP s'affiche, cela signifie que le ventilateur a atteint sa plus grande puissance. Il est possible d'utiliser ce niveau de puissance pour évacuer une grande quantité de buées et de fortes odeurs produites temporairement.

Appuyez sur la touche + jusqu'à ce que la lettre P s'affiche. Si vous ne désactivez pas manuellement la grande puissance, le ventilateur revient automatiquement sur le niveau de puissance 2 au bout de 10 minutes.

Poursuite de marche du ventilateur

Appuyez sur la touche Le ventilateur tourne 10 minutes à la vitesse 1 ; un point clignote à l'affichage. Ensuite, le ventilateur s'est arrêté automatiquement.

Éclairage

Vous pouvez allumer ou éteindre l'éclairage indépendamment du ventilateur. Pour régler la luminosité, appuyez sur la touche jusqu'à obtention de la luminosité voulue.

Indicateurs de saturation

Une fois que les filtres agraisse ou le filtre à charbon actif sont saturés, un signal sonore retentit pendant 6 secondes après l'extinction du ventilateur. Le symbole ou s'allume.

Mode de recyclage de l'air: [

Au plus tard à ce moment-là, il faudrait nettoyer les filtres à graisse ou changer les filtres à charbon actif. Pour éteindre le voyant, appuyez sur la touche 0.

Désactiver et activer le signal sonore

Lorsque vous appuyez sur une touche, un signal sonore de confirmation se fait entendre. Pour désactiver ce signal sonore, appuyez simultanément sur les touches 0 et + pendant 3 secondes environ. L'appareil confirme l'action en émettant un signal sonore. Pour réactiver le signal sonore, répétez simplement l'opération précédemment décrite.

Remarque concernant l'entretien de l'appareil

Vous pouvez vous procurer des produits appropriés pour nettoyer et entretenir l'appareil par le biais de la hotline ou de la boutique en ligne (voir la page de couverture).

Surfaces de l'appareil

REMARQUE: Veuillez tenir compte des conditions de garantie publiées dans le manuel de SAV ci-joint.

Les surfaces de l'appareil et ses éléments de commande craignent les rayures. Pour cette raison, respectez les consignes de nettoyage suivantes: - Évitez de nettoyer la hotte aspirante avec des essuie-tout secs, des éponges à dos abrasif, des produits récurants ainsi que ceux qui contiennent du sable, de la soude, de l'acide, du chlorure, ou d'autres détergents agressifs. - Nettoyez les surfaces de l'appareil et les éléments de commande uniquement avec un essuie-tout humide, du produit à vaisselle ou un produit lave-vitres doux. - Pour les détacher, ne grattez pas les salissures incrustées : ramollissez-les avec un essuie-tout humide. - Nettoyez prudemment la zone des éléments de commande pour empêcher que du liquide ne pénètre dans la commande électronique.

REMARQUE: Nettoyez les surfaces en acier inoxydable en respectant bien le sens du brossage de l'acier. Pour les touches de commande, n'utilisez jamais de produit à nettoyer l'acier inox!

Filtres métalliques à graissé

Les filtres métalliques àGRAISE retiennent les particules grasses en suspension dans les buées de cuisson. Les nattes filtrantes sont en métal ininflammable.

RISQUE d'incendie

Plus les filtres se saturaient de résidus gras, plus le risque qu'ils prennent feu augmente. En outre, ces résidus réduisent l'efficacité de la hotte aspirante.

Pour prévenir le risque d'incendie, nettoyez à temps les filtres métalliques à graisse. Au nettoyage des filtres à graisse, nettoyez également, avec un essuie-tout humide, les dépôts de graisse présents sur les parties accessibles du boîtier.

Nettoyer les filtres métalliques à graissé...

Si l'appareil fonctionne pendant une durée normale (1 à 2 heures par jour), il faut nettoyer les filtres métalliques à graisse 1 fois par mois.

... Au lave-vaisselle

Le nettoyage des filtres métalliques àGRAISSE peut avoir lieu au lave-vaisselle. Des légère alterations de couleur peuvent se manifester, mais elles n'influent pas sur le fonctionnement des filtres. Les filtres doivent reposer à plat dans le lave-vaisselle. Il ne faut pas les caler dans un rátelier.

REMARQUE: Si les filtres métalliques àGRAISSE sont très satures, lavez-les en l'absence d'autres pièces de vaisselle.

Si vous nettoyez ces filtres à la main, mettez-les à tremper dans de l'eau très chaude additionnée de produit à vaisselle. Brossez-les, rincez-les bien puis faites-les égoutter. N'utilisez jamais de détergents agressifs, contenant de l'acide ou fortement alcalins. En présence de salissures particulièrement tenaces, nous recommandons de nettoyer avec un aérosol spécial dissolvant la graisse. Il est possible de le commander via la boutique en ligne.

Avant de déposer et incorporer les filtres àGRAISSE, veuillez impérativement respecter les consignes et avertissements figurant au chapitre « Consignes de sécurité »!

Dépose et incorporation des filtres métalliques à graisse

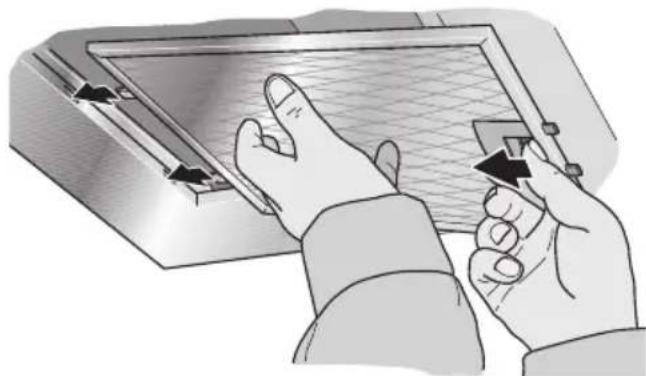

1. Ouvrez le verrouillage et basculez les filtres àGRAISSE vers le bas. Placez l'autre main sous les filtres pour les intercepter.

(Appareils équipés de l'aspiration par les bords)

Lorsque la hotte fonctionne en mode Recyclage d'air, les filtres au charbon actif lient les substances odorifiantes.

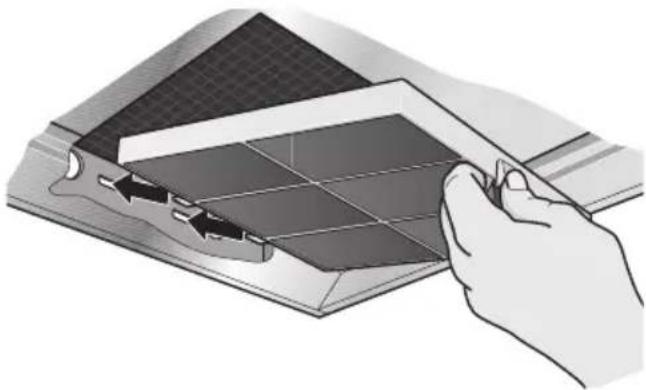

Dépose et incorporation des filtres au charbon actif

1. Déposez les filtres au charbon actif (voir Dépose et incorporation des filtres métalliques à GRAisse).

1. Insérez le filtre au charbon actif.
2. Faites réencrer la languette
3. Remettez les filtres à GRAISE en place (voir Dépose et incorporation des filtres métalliques à GRAISE).

Changement du filtre au charbon actif

Si l'appareil fonctionne pendant une durée normale (1 à 2 heures par jour), il faut changer le filtre au charbon actif environ 2 fois par an. Le filtre au charbon actif est disponible dans le commerce spécialisé, auprès du service après-vente ou sur la boutique en ligne (voir les accessoires en option). N'utilise que des filtres d'origine. Les filtres au charbon actif ne contiennent pas de matières nocives.

Après usage, il est possible de les mettre à la poubelle des déchets domestiques.

2. Nettoyez les filtres à graisse. 3. Remettez les filtres à GRAISE nettoyés en place.

Avant de replacer les ampoules, veuillez impérativement respecter les consignes et avertissements figurant au chapitre « Consignes de sécurité »! La description du changement de lampe vaut pour plusieurs versions d'appareils.

REMARQUE: Veuillez tenir compte des conditions de garantie publiées dans le manuel de SAV ci-joint.

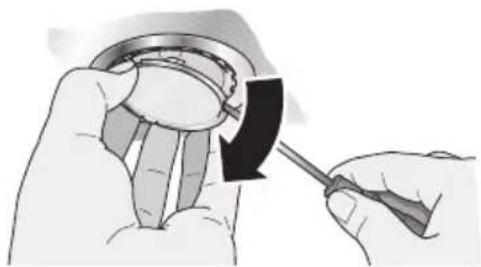

Changement des ampoules halogènes

Les ampoules halogènes deviennent très chaudes en service. Le risque de vous brûler persiste plusieurs minutes après les avoir éteintes! Attendez, avant de changer les ampoules halogènes, qu'elles aient entièrement refroidi. 1. À l'aide d'un outil approprié, enlevez prudemment l'anneau d'ampoule.

1. Remplacez l'ampoule défectueuse par une autre du même type et de puissance équivalente (voir la plaque signalétique).

REMARQUE: Lorsque vous insérerez les ampoules halogènes, veillez à ne pas toucher le ballon de verre. Pour cette raison, utilisez un mouchoir propre pour insérer l'ampoule.

1. Remettez le couvercle d'ampoule en place.
2. Pour rétablir le courant, branchez la fiche mâle dans une prise de courant ou réarmer le disjoncteur.

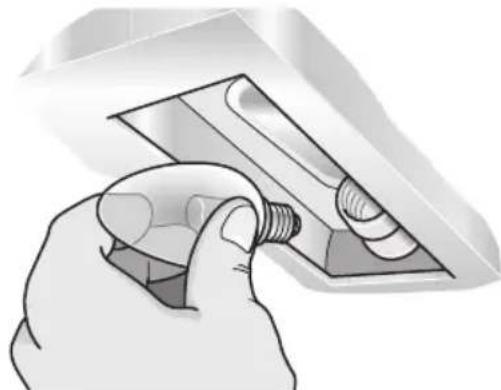

Changement des ampoules incandescentes

1. Soulevez légèrement le couvercle d'ampoule.
2. Déplacez le couvercle d'ampoule vers le milieu de l'appareil.

1. Remplacez l'ampoule déficiente par une autre du même type et de puissance équivalente (voir la plaque signalétique).

1. Remettez le couvercle d'ampoule en place.
2. Pour rétablir le courant, branchez la fiche mâle dans une prise de courant ou réarmez le disjoncteur.

REMARQUE: Si l'éclairage ne fonctionne pas, contrôlez si vous avez correctement visser les ampôules.

Il faudrait remplacer immédiatement les ampoules défectueuses pour éviter de surcharger les ampoules restantes.

Avant de replacer les ampoules, veuillez impérativement respecter les consignes et avertissements figurant au chapitre « Consignes de sécurité »!

Mode d'évacuation d'air

L'air sortant de la hotte est évacué vers le haut par un conduit d'aération, il traverse le mur et pénètre dans l'atmosphère extérieure.

REMARQUE: L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion.

Si l'air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier. Au moment de définir l'évacuation de l'air sortant, il faut respecter les prescriptions légales et celles édictées par les ouvriers publics (p. ex. la réglementation nationale visant le BTP). Si l'air sortant traverse la paroi extérieure, il faudra utiliser une ventouse télescopique.

La hotte aspirante atteint une puissance optimale si

• Le conduit d'évacuation est court et rectiligne et si
• Le conduit a le plus grand diamètre possible. Si la pose de coudes est incontournable, veillez à ce qu'ils aient les plus grands rayons de courbure possibles.

REMARQUE: Des conduits d'évacuation longs, aux parois rugueuses, de nombreux coudes ou des conduits de moins de 150 mm de diamètre, font que la circulation de l'air n'est plus optimale et la hotte devient bruyante.

Seuls des conduits ou flexibles en matériel ininflammable pourront composer le conduit d'évacuation installés. Le fabricant de la hotte aspirante décline toute réclamation imputable à la planification du parcours des conduits et à sa réalisation.

Jonction des conduits

Les conduits d'évacuation ne doivent pas faire moins de 150 mm de diamètre.

Conduits de section ronde :

Nous recommandons un diamètre intérieur de 150 mm, jamais inférieur à 120 mm

Les conduits plats doivent offrir une section de passage équivalente à celle des conduits de section ronde.

Ils ne doivent pas présenter de coudes à angles vifs.

0150 mm = env. 177 cm² 120mm = env.113cm^2

Pour raccorder des conduits de diamètres différents :

Utilisez du ruban d'étanchéité.

Raccordement du conduit d'évacuation 0 150 mm (taille recommandée)

Fixez le conduit d'air sortant directement contre le manchon d'évacuation puis étanche avec un moyen approprié. En cas d'utilisation d'un conduit en aluminium, lissez préalablement la zone de raccordement.

Raccordement d'un conduit d'évacuation ø 120 mm

Fixez le manchon réducteur directement contre le manchon d'évacuation. Fixez le conduit d'évacuation contre le manchon réducteur. Étanchez les deux zones de jonction.

Branchement électrique

Avant d'effectuer le branchement électrique, veuillez impérativement respecter les consignes et avertissements figurant au chapitre « Consignes de sécurité »! La hotte aspirante ne pourra être raccordée que par un electricien installateur connaissant la réglementation publiée par la compagnie de distribution d'électricité.

RISQUE de blessures

Si le cordon d'alimentation de la hotte aspirante a été endommagé, il faudra, pour éviter des risques, le faire remplacer par le fabricant, son service après-vente ou une personne détenant des qualifications similaires.

La hotte ne pourra être raccordée qu'à une prise femelle réglementairement raccordée à la terre.

Installez la prise femelle à contacts de terre de préférence directement derrière le capot de la hotte.

• Il faudrait que la prise femelle à contacts de terre soit raccordée via un circuit électrique dédié.
• Si après le montage de la hotte aspirante la prise à contacts de terre n'est plus accessible, il faudra prévoir un dispositif de coupure comme s'il s'agissait d'un raccordement fixe.

Si un raccordement fixe s'impose

Il faut prévoir un dispositif de coupure du côté de l'installation électrique. Valent comme dispositif de coupure les interrupteurs représentant une ouverture de plus de 3 mm entre contacts et sectionnant chaque pole. Parmi eux figurent les disjoncteurs, fusibles et contacteurs.

Caractéristiques électriques

Les caractéristiques de raccordement requises figurent sur la plaque signalétique à l'intérieur de l'appareil; cette dernière devient accessible après avoir retiré les filtres àGRaisse.

Longueur du câble de branchement: env. 1,30 m.

Cette hotte aspirante est conforme aux dispositions communautaires régissant l'antiparasitage.

Cette hotte aspirante a été prévue pour un montage mural.

Vérifiez, pendant le montage, s'il faut monter des accessoires en option. Veillez à la présence d'un écart minimum entre la table de cuisson et la hotte aspirante (voir les « Consignes de sécurité»)! Évitez d'endommager les surfaces décoratives!

Risques de blessures, risques de DEGATS materials

Avant de commencer à percer à l'emplacement prévu pour le montage, vérifie qu'il n'y a pas entre autres de câbles électriques encastrés.

Le mur doit être plat et vertical. Les vis et chevilles livrées d'origine conveniennent à la maçonnerie massive. En présence de murs construits différemment (p. ex. en Rigips, béton cellulaire, briques Poroton), utilisez des moyens de fixation adaptés. Veillez à ce que le mur offre une portance suffisante. Ce faisant, veillez à ce que la profondeur des trous percés corresponde à la longueur des vis. Veillez à ce que les chevilles offrent une retenue suffisante.

Poids max. en kg : 40

Sous réserve de modifications de la conception dans le cadre du progrès technique.

Préparatifs du montage

1. Du plafond au bord inférieur de la hotte aspirante, tracez une ligne médiane sur le mur.
2. À l'aide du gabarit ci-joint, marquez les positions des vis et, pour faciliter l'accrochage, le contour de la zone d'accrochage. Le bord inférieur du gabarit correspond au bord inférieur de la hotte aspirante.
3. Percez 2 trous pour accrocher la hotte aspirante et 2 trous pour la cornière retenant le capot de cheminée (trous de 8 Ø mm), puis enfoncez les chevilles jusqu'à ras du mur.
4. Vissez la cornière servant à retenir le capot de cheminée.

1. Vissez les moyens d'accrochage de la hotte aspirante : serrez à la main, 3 Nm max. Veillez à ce que les rondelles intercalaires et moyens d'accrochage soient dans la bonne position!

Accrocher et aligner

1. Commencez par retirer l'arrière de la pellicule protégeant la hotte aspirante, puis retirez-la complètement une fois le montage achevé.
2. Accrochez la hotte aspirante de telle sorte qu'elle s'encastrera fermement à l'arête, sur ses moyens d'accrochage (A).
3. Tournez les moyens d'accrochage pour ajuster l'horizontalité de la hotte. Si nécessaire, il est possible de déplacer la hotte aspirante vers la droite ou la gauche (B).

Vis de sécurisation et capuchons de sécurisation

1. Marquez les emplacements des trous qui recevront les vis de sécurisation. Décrochez la hotte aspirante, percez les trous recevant les vis de sécurisation puis enoncez les chevilles jusqu'au ras du mur.
2. Accrochez la hotte aspirante et vissez les vis de sécurisation à fond.
3. Sur les moyens d'accrochage, enfoncez les capuchons de sécurisation jusqu'à ce qu'ils cliquent audiblement et en veillant à ce que la flèche pointe vers le haut ©.

RISQUE de blessures

Vérifiez impérativement que toutes les vis de sécurisation et les capuchons de sécurisation ont été fermement montés.

1. Réalisiez la jonction des conduits (voir « Jonction des conduits »).
2. Réalisez le branchement électrique (voir « Branchement électrique »).

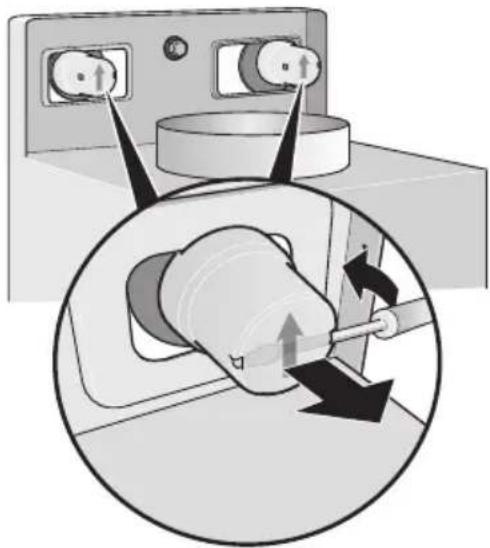

Démontage des capuchons de sécurisation

Pour démonter les capuchons de sécurisation équipant les moyens d'accrochage, utilisez un outil approprié, p. ex. un tournevis à panne plate.

RISQUE de blessures

Les côtés intérieurs des capots de cheminée peuvent comporter des arêtes vives. Nous recommandons de porter des gants protecteurs lors du montage.

1. Séparez les capots de cheminée. Pour ce faire, retirez le ruban adhésif.
2. Retirez la pellicule protectrice recouvrant les deux capots de cheminée.
3. Faites coulisser les capots de cheminée l'un dans l'autre.

REMARQUE: Évitez de rayer les capots pendant que vous les faites coulisser : à titre de protection, vous pouvez par exemple replier le gabarit de montage sur l'arête du capot extérieur.

Veillez à la position des ouïes dans le capot de cheminée! - Mode Évacuation de l'air : les ouïes du capot intérieur de cheminée regardent vers le bas. - Mode Recyclage de l'air: les ouïes du capot intérieur de cheminée regardent vers le haut.

1. Posez les capots de cheminée sur la hotte aspirante, tirez le capot intérieur vers le haut et accrochez-le à gauche et à droite contre la cornière de retenue.

1. À l'aide des 2 vis latérales, vissez le capot intérieur de cheminée contre la cornière de retenue.

DHZ5225	DHZ5225
DHZ5235	DHZ5235
DHZ5245	DHZ5245
