MODE D'EMPLOI Viera TY37TM5G PANASONIC

Précautions relatives à la sécurité (à respecter impératifement)

AVERTISSEMENT

• Ne tentez pas de démonter ni de modifier cet apparéil.

Cela afin d'éviter les risques d'incendie, de secousse électrique ou d'anomalie.

• Si vous sentez une oedur de fumée ou une oedur anormale, si des bruits inhabituels se produit pendant le fonctionnement, mettez immédiatement l'écran hors tension.

Mettez l'écran à plasma hors tension et débranchez la fiche du cordon d'alimentation au niveau de la prise secteur.

Pour éviter tout incendie et toute secousse électrique, ne conservez pas l'écran sous tension.

• Pour éviter toute secousse électrique et tout risque similaire, ne conservez pas la fiche du cordon d'alimentation de l'écran branchée sur une prise secteur.

• Pour l'installation ou la modification de cet apparéil, prendre contact avec le service d'entretien désigné.

A l'attention du personnel d'entretien:

Avant d'insteller ou de déposer la carte de connexion, assurez-vous que l'écran est hors tension et débranchez la fiche du cordon d'alimentation au niveau de la prise secteur.

Précautions de manipulation

• Ne touchez pas les contacts du connecteur.

Pour éviter que les organes internes ne soient endommagés par une décharge d'électricité statique, avant de manipuez l'appareil, touchez un objet métallique de grande taille, par exemple une armoire, pour vous décharger de l'électricité statique que vous portez.

• Pour effectuer l'interconnexion, n'utilisez que le cable fourni et les pièces prescrrites.

Pour éviter une anomalie de fonctionnement ou une panne, n'utilise aucune piece autre que celles prescrites.

Accessoires

Assurez-vous que les accessoires suivants font bien partie de l'emballage de la carte de connexion:

Etiquette de fonction de la carte de connexion (1 piece)

(Apposer l'etiquette à l'arrière de l'écran.)

Instructions de remplacement de la carte de connexion

Ce mode d'emploi décrit la manière d'inverter sur un écran à plasma fabriqué par notre société et d'utiliser plusieurs écrans. La forme de la carte de connexion dépend de la taille de l'écran.

Raccordements

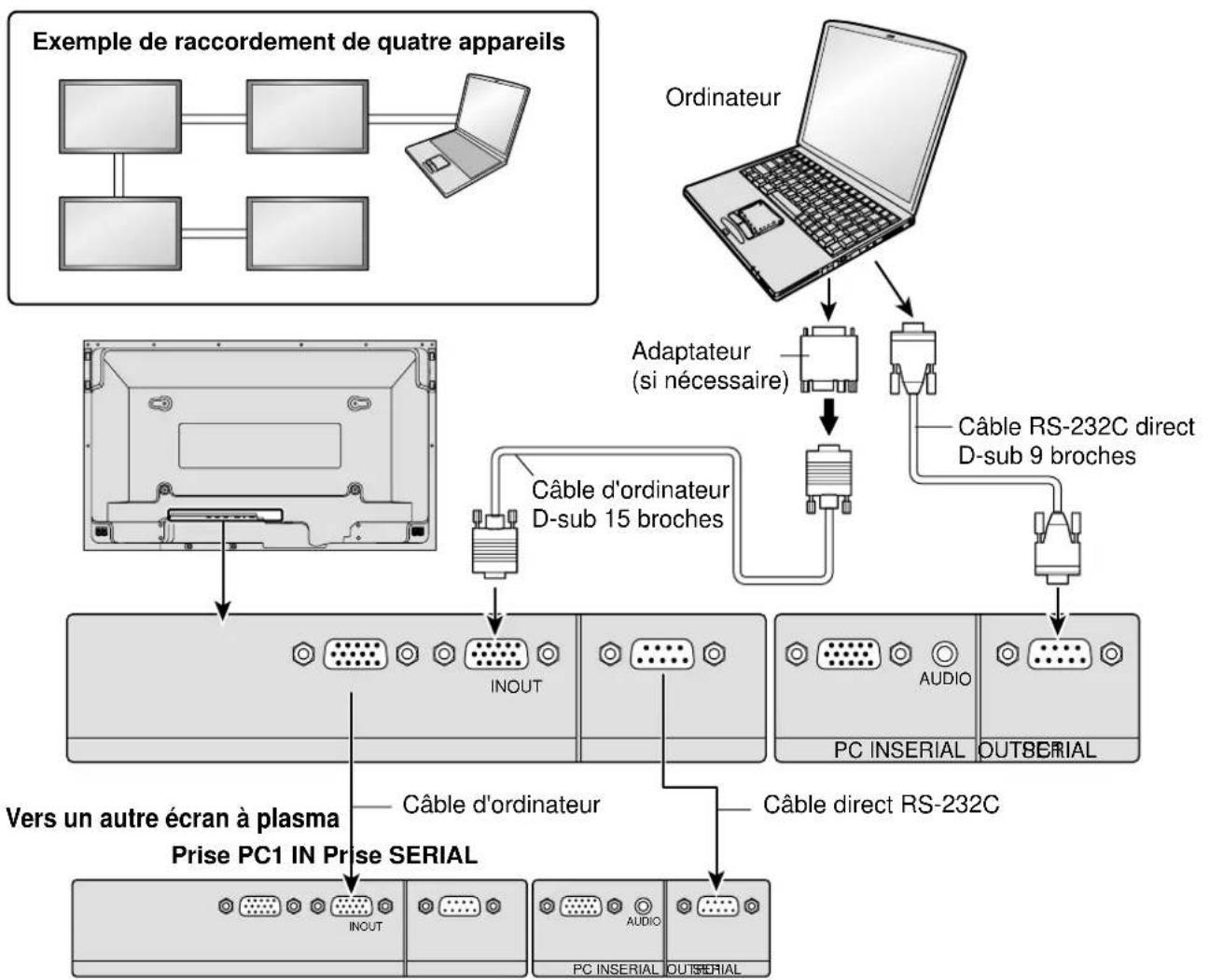

Relier 4 ou 9 écrans à plasma de la manière illustrée ci-dessous.

Remarques:

• Pour que l'utilisation de plusieurs écrans soit possible, le réglage pour plusieurs écrans doit être réalisés pour chaque écran à plasma.
  Pour de plus amples détails, reportez-vous au mode d'emploi qui accompagne chaque écran.

Nom des signaux appliqués sur la prise D-sub 15 broches

Bornage de la prise PC1

N° de broche	Nom du signal	N° de broche	Nom du signal	N° de broche	Nom du signal
1	R	6	GND (Masse)	11	GND (Masse)
2	G	7	GND (Masse)	12	SDA
3	B	8	GND (Masse)	13	HD/SYNC
4	GND (Masse)	9	NC (Non connecté)	14	VD
5	GND (Masse)	10	GND (Masse)	15	SCL

Nom des signaux appliqués sur la prise D-sub 9 broches

①	NC	④	Non utilisé	⑦	←Court-circuit
②	RXD	⑤	GND	⑧
③	TXD	⑥	Non utilisé NC	⑨

Bornage de la prise SERIAL OUT
