Marque	Panasonic
Modèle	NR-BN34AS1
Type de produit	Réfrigérateur-congélateur
Classe d'efficacité énergétique	A++
Consommation annuelle d'énergie	245 kWh/an
Volume net total	339 L
Volume net réfrigérateur	254 L
Volume net congélateur	85 L
Nombre d'étoiles congélateur	4 étoiles
Type de dégivrage	No Frost (sans givre) pour les deux compartiments
Pouvoir de congélation	12 kg/24 h
Autonomie de montée en température	18 h
Dimensions (L × P × H)	600 × 650 × 2000 mm
Poids net	82 kg
Alimentation	220-240 V ~ 50 Hz
Réfrigérant / Charge	R600a / 57 g
Classe climatique	SN-T (10 °C à 43 °C)
Niveau sonore	42 dB
Fonctions spéciales	Super Cool, Super Freeze, Flash Freeze, Mode ECO, Mode Holiday, Sécurité enfants, Alarme porte ouverte et température élevée
Éclairage intérieur	LED
Bac à légumes Fresh Case	Avec régulateur d'humidité
Récipient multiusage	Oui, avec couvercle réversible
Entretien et nettoyage	Nettoyage avec chiffon doux et eau tiède ; ne pas utiliser de produits abrasifs
Consignes de sécurité	Ne pas utiliser de prises multiples ; ne pas vaporiser de gaz inflammable ; ne pas stocker de substances volatiles ; dégivrage manuel interdit sans méthode recommandée

FOIRE AUX QUESTIONS - NRBN34AS1 PANASONIC

Comment régler la température du réfrigérateur ?

Utilisez les touches de réglage de température du réfrigérateur (touches 5 sur le panneau). Appuyez sur la flèche vers le haut ou vers le bas pour ajuster la température entre +1 °C et +9 °C. La température sélectionnée apparaît sur l'afficheur.

Comment activer le mode Super Cool ?

Appuyez sur la touche Mode Super Cool (touche 3). L'indication 'SC' s'affiche. Ce mode refroidit rapidement le réfrigérateur, par exemple après y avoir placé une grande quantité d'aliments. Il se désactive automatiquement après environ six heures.

Que faire si l'alarme sonore se déclenche ?

L'alarme se déclenche en cas de température interne trop élevée ou si une porte reste ouverte plus de deux minutes. Vérifiez que les portes sont bien fermées. Pour désactiver l'alarme, appuyez sur la touche d'alarme (touche 2).

Comment utiliser la fonction Sécurité enfants ?

Maintenez la touche d'alarme (touche 2) enfoncée pendant au moins trois secondes. L'indication 'LL' apparaît sur les afficheurs. Toutes les touches sont alors verrouillées sauf la touche d'alarme. Pour désactiver, maintenez à nouveau la même touche enfoncée trois secondes.

Comment dégivrer le réfrigérateur ?

Ce modèle est équipé de la technologie No Frost (sans givre) pour les deux compartiments. Aucun dégivrage manuel n'est nécessaire. Cependant, si vous devez nettoyer, débranchez l'appareil et laissez la porte ouverte pour sécher.

Que faire en cas de fuite de réfrigérant ?

Le réfrigérant (R600a) est inflammable. En cas de fuite, aérez immédiatement la pièce, ne pas utiliser de flamme ou d'appareil électrique, et contactez un service agréé. L'appareil doit être installé dans une pièce d'au moins 1 m³ pour 8 g de réfrigérant.

Comment nettoyer le panneau de commande ?

Utilisez un chiffon doux sec ou légèrement humidifié avec de l'eau. N'utilisez pas de solvants chimiques, de détergents abrasifs ou de bicarbonate de soude, car ils pourraient endommager la surface.

Que signifie le mode Holiday ?

Le mode Holiday maintient une température de 12 °C dans le réfrigérateur lorsque vous êtes absent. Activez-le en appuyant sur la touche Holiday (touche 10). Le voyant s'allume. Avant d'activer ce mode, videz le réfrigérateur et fermez la porte.

Comment fabriquer des glaçons ?

Utilisez le récipient multiusage : remplissez d'eau le couvercle et placez-le dans le congélateur. Une fois les glaçons prêts, retirez le couvercle et poussez chaque cavité par l'arrière pour libérer les glaçons. Pour le modèle NR-BN34FX1/FW1, utilisez le bac à glaçons fourni.

Quels sont les bruits normaux émis par le réfrigérateur ?

Il est normal d'entendre des bruits de réfrigérant circulant, de ventilateur en marche, ou un claquement lors de l'arrêt du compresseur. Un bruit plus fort en continu peut survenir si beaucoup d'aliments ont été stockés ou si la température ambiante est élevée. Si le bruit vous semble anormal, vérifiez que l'appareil est de niveau et qu'il y a suffisamment d'espace autour.

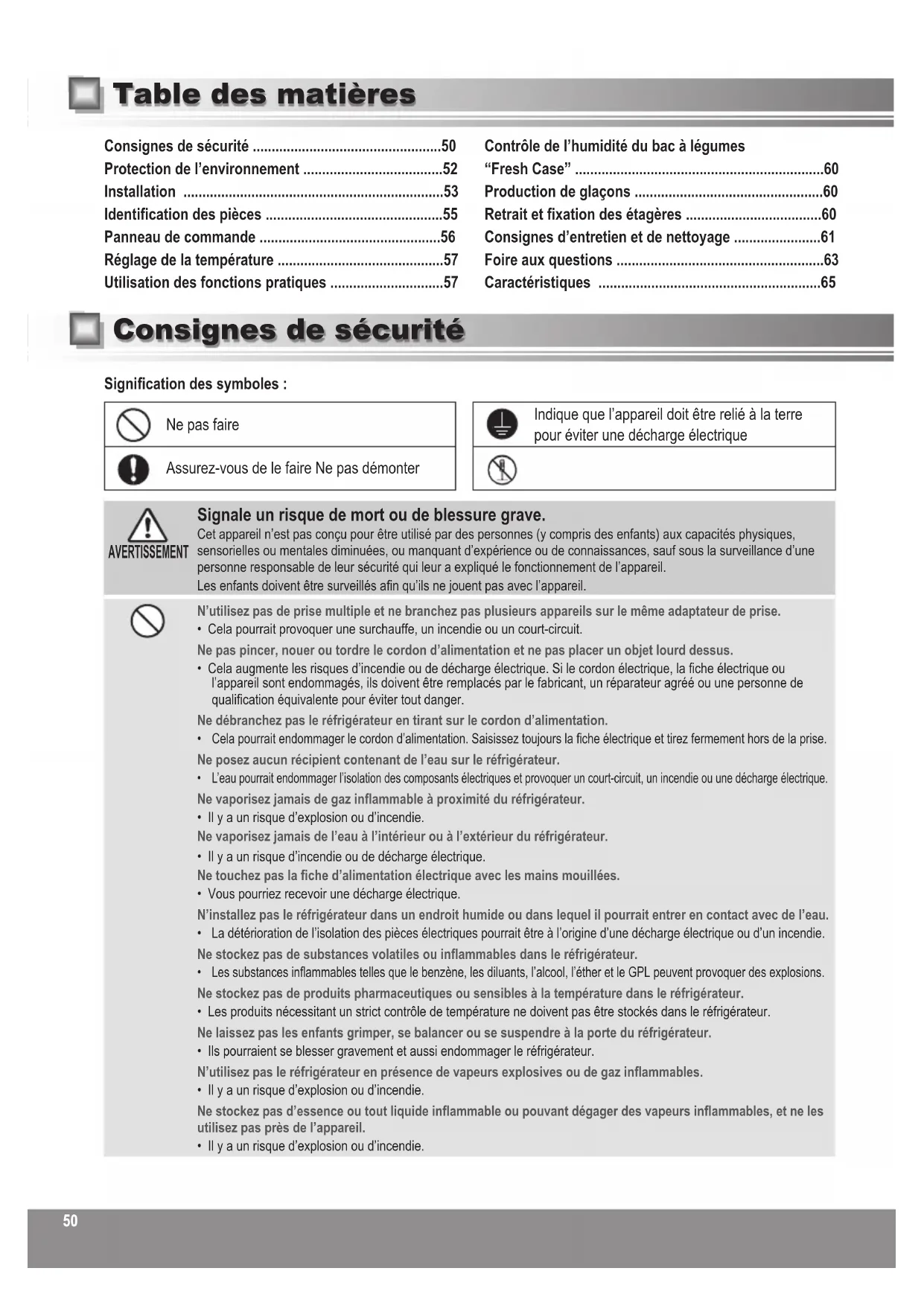

MODE D'EMPLOI NRBN34AS1 PANASONIC

Nous vous remercions d'avoir acheté un produit Panasonic.
Veuillez dire mode d'emploi attentivement avant d'utiliser ce produit. Prière de conserver ce mode d'emploi pour toute referencia ultérieure. Instructions d'installation inclues.

Consignes de sécurité 50

Protection de l'environnement 52

Installation 53

Identification des pieces 55

Panneau de commande 56

Réglage de la température 57

Utilisation des fonctions pratiques 57

Contrôle de l'humidité du bac à légumes

"Fresh Case" 60

Production de glaçons 60

Retrait et fixation des étagères 60

Consignes d'entretien et de nettoyage 61

Foire aux questions 63

Charakteristiques 65

Consignes de sécurité

Signification des symboles :

Ne pas faire

Assurez-vous de le faire Ne pas démonter

Indique que l'appareil doit etre relié à la terre pour eviter une décharge electrique

AVERTISSEMENT

Signale un risque de mort ou de blessure grave.

Cet apparéil n'est pas concu pour être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales diminuées, ou manquant d'expérience ou de connaissances, sauf sous la surveillance d'une personne responsable de leur sécurité qui leur a expliqué le fonctionnement de l' apparéil.

Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.

N'utilisez pas de prise multiple et ne branchez pas plusieurs appareils sur le même adaptateur de prise.

• Cela poursait provoquer une surchauffe, un incendie ou un court-circuit.
  Ne pas pincer, nouer ou tordre le cordon d'alimentation et ne pas placer un objet lourd dessus.
  Cela augmente les risques d'incendie ou de decharge electrique. Si le cordon electrique, la fiche electrique ou l'appareil sont endommages, ils doivent etre remplacés par le fabricant, un reparateur agree ou une personne de qualification equivalente pour eviter tout danger.

Ne débranchez pas le réfrigerateur en tirant sur le cordon d'alimentation.

Cela pourait endommager le cordon d'alimentation. Saisissez always la fiche électrique et tirez fermement hors de la prise.
Ne posez,aúnncricipientcontenantde l'eau surleréfrigérateur.
L'ea pourait endommager l'isoation des composants electriques et provoquer un court-circuit, un incendie ou une decharge electrique.

Ne vaporisez jamais de gaz inflammable à proximé du réfrigerateur.
- Il y a un risque d'explosion ou d'incendie.
Ne vaporisez jamais de l'eau à l'intérieur ou à l'extérieur du réfrigérateur.
- Il y a un risque d'incendie ou de décharge électrique.
Ne touchez pas la fiche d'alimentation électrique avec les mains mouillées.
- Vous pourriez receiveoir une décharge électrique.
N'installez pas le réfrigerateur dans un endroit humide ou dans lequel il pourrait enter en contact avec de l'eau.
La detetioration de l'isolation des pieces electriques poutrait etre a 1origine d'une decharge electrique ou d'un incendie.

Ne stockez pas de substances volatiles ou inflammables dans le réfrigérateur.
- Les substances inflammables telles que le benzene, les diluants, l'alcool, l'ether et le GPL peuvent provoquer des explosions.
Ne stockez pas de produits pharmaceutiques ou sensibles à la température dans le réfrigerateur.
- Les produits nécessitant un strict contrôle de température ne doivent pas être stockés dans le réfrigerateur.
Ne laissez pas les enfants grimper, se balancer ou se suspendre à la porte du réfrigerateur.
- Ilss pourraient se blesser gravement et aussi endommager le réfrigérateur.

N'utilisez pas le réfrigerateur en présence de vapeurs explosives ou de gaz inflammables.
- Il y a un risque d'explosion ou d'incendie.
Ne stockez pas d'essence ou tout liquide inflammable ou pouvant degager des vapeurs inflammables, et ne les utilisez pas pres de l'appareil.
- Il y a un risque d'explosion ou d'incendie.

-AVRISEMENT: N'utilise pas de système mécanique ou autre moyen pour accélérer le processus de dégivrage. N'utilise que les moyens recommendés par le fabricant. · Cela pourrait endommager l'intérieur du réfrigerateur ou créé un risque d'explosion. -AVRISEMENT: N'utiliseaucun apparèillage électrique dans les comportiments de conservation des alimentés de l'appareil, à l'exception de certains qui sont commandés par le fabricant. · Il y a un risque d'explosion ou d'incendie. -AVRISEMENT: Veillez à nepas endommager le circuit de réfrigérant. · Il y a un risque d'explosion ou d'incendie. -AVRISEMENT: N'ouvre pas le couvercle de l'éclairage interne à DEL. · Vous pourriez receiveur une décharge électrique. Si l'éclairage à DEL ne fonctionne pas correctement, il doit être remplaced par le fabricant, un agent agrée ou une personne de qualification équivalente pour éviter tout risque.

N'essayez pas de démonter, de réparer ou de modifier le réfrigerateur vous-même. · Vous pourriez vous blesser (ou blesser une autre personne) par des brûlures ou des décharges électriques, ou endommager le réfrigerateur. Si vous apparemé nécessite une modification ou une réparation, veilliez vous adresser à un centre de service après-vente agrée. Assurez-vous que le réfrigerateur est branché sur une prise secteur reliée à la terre. NE PAS brancher l'apparéil sur une prise secteur qui n'est pas reliée à la terre. · Un court-circuit pourrait occasionner une décharge électrique. Veillez à ce que la fiche électrique et le cordon d'alimentation ne soient pas compressés ou endommages. · Une fiche électrique ou un cordon d'alimentation endommagés peuvent occasionner un court-circuit, un incidence ou une décharge électrique. · Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, un agent agrée ou une personne de qualification équivalente pour éviter tout risque. · NET TENTEZ PAS DE LE REMPLACER VOUS-MÈME. Retireez toutes salissures ou poussières susceptibles de se tracer sur les broches de la fiche électrique avant de la brancher sur l'alimentation électrique. · L'accumulation de poussières sur la fiche électrique pourrait se traduire par un défaut d'isolement, en particulier dans des conditions de forté humidité. Cela peut provoquer un court-circuit, un incidence ou une décharge électrique. Débranchez le cordon d'alimentation et essuyez-le avec un chiffon sec. N'utilise jamais de chiffon mouillé ou humidifié. Branchez votre apparéil à la prise en vous assurant que la connexion est sécurisée. · Une fiche d'alimentation électrique mal branchée peut être à l'origine d'un incidence ou d'une décharge électrique. Installez le réfrigerateur dans un endroit bien ventilé. · Plus la quantité de réfrigerant est importante dans un apparéil, plus la piece dans laquelle il est installé doit être spacieuse. En cas de fuite de réfrigerant, si l' apparéil est dans une petite piece, il y a un risque de formation de gaz combustibles. Il y a un risque d'incendie ou d'explosion. À titre indicatif, au moins 1 mètre cube d'espace dans la piece est nécessaire pour 8g de réfrigerant. La quantité de réfrigerant dans l' apparéil est indiquée sur la plaque signalétique située à l'intérieur de l'apparéil. Le réfrigerant (R600a) utilisé dans le réfrigerateur et les gaz se trouvant dans le matériel isolant (cyclopentane) sont inflammbables liés{necessités des procédures spécifiques en cas de mise au rebut. · Assurez-vous qu'aucun des tuyaux situés à l'arrête de l' apparéil ne sont endommagés avant la mise au rebut. Une fuite de réfrigerant ou de gaz pourrait provoquer un incidence ou une explosion. Débranchez le réfrigerateur avant le nettoyage et l'entretien. · Un manquement à cette consigne pourrait cause une décharge électrique. Si une odeur de brûlé ou de la fumée émané du réfrigerateur, débranchez immédiatement la fiche électrique et contactez un centre de service après-vente agrée. · Un manquement à cette consigne pourrait cause un incidence ou une décharge électrique. Les orifices d'aération situés à l'intérieur de l' apparéil ou dans la structure intégrée ne doivent pas être obtrués. · Sinon, cela pourrait cause un incidence ou une Explosion car le réfrigerant ne peut pas se disperser s'il fuit. Indique un risque de blessures ou de dommages matériels.

ATTENTION

Ne placez pas de bouteilles ou de recipients en verre dans le concélateur. · Lorsque le contenu gèle, le verre peut se brisser. Ne touche pas les parois internes du concélateur ni les produits stockés dans le concélateur avec les mains mouillées. · Voitre peu risque de geler contre les parois internes ou contre les produits stockés dans le concélateur. Ne pas ouvrir ou fermer les portes en tenant les poignées des portes à deux mains. · Cela pourrait occasionner des blessures corporelles.

En cas de coupure d'électricité, évitez d'ouvrir féquèment le réfrigerateur ou d'y placer des alimentés non réfrigerés.

• Cela pourrait occasionner une hausse de température dans le réfrigerateur et gâcher les aliments qui s'y trouvent.

Si le réfrigerateur reste inutilisé pendant longtemps, débranche la fiche électrique de la prise secteur.

Faites également attention à l'espace entre les portes du réfrigerateur et du congelateur, en particulier si deux portes sont ouvertes en même temps.

• Cela pourrait occasionner des blessures corporelles.

Lorsque vous ouvrez le réfrigerateur, veiliez à ne pas vous pincer les doigts dans une des "zones de pincement". En particulier, lors de l'ouverture de la porte du réfrigerateur, veiliez à éviter les zones de pincement potentiel entre les portes du congealateur.

• Cela peut occasionner des blessures corporelles.

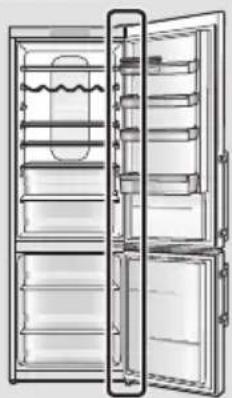

Zones de pincement potentiel

Protection de l'environnement

Mise au rebut des matériaux d'emballage

Veuillez recyclez dans la mesure du possible (p. ex. le carton, les sacs en plastique, le ruban adhesif et le polystyrene) et assurez-vous que tous les autres matériaux d'emballage sont eliminés de façon sécurisée. Conserve l'emballage hors de portée des bébés et des jeunes enfants pour éviter blessure et étouffement.

Informations relatives à la mise au rebut des déchets, destinées aux utilisateurs d'appareils ELECTriques et électroniques (appareils menagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les apparciels electriques et Electroniques ne doivent pas etre jetes avec les ordures menagères. Pour que ces produits subissant un traitement, une recupération et un recyclage appropriés, envoyez-les dans les points de collecte designés, ou ils peuvent etre déposés gratuitemet. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent. En eliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des eventuels effets négatifs sur l'environnement et la santé humaine, pouvant etre dus à la manipulation inappropriée des déchets. Veuillez contacter les autorités locales pour connaître le point de collecte le plus proche Des sanctions peuvent etre appliquées en cas d'élimination incorrecte de ces déchets, conformément a l législation nationale.

Utilisateurs professionnelles de l'Union europeenne

Pour en savoir plus sur l'élimination des apparciels électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur la mise au rebut des déchets dans les pays ne faisant pas partie de l'Union Européenne

Ce symbole n'est reconnu que dans l'Union europeenne. Pour supprimer ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procEDURE d'élimination à suivre.

Avant de vous débarrasser de votre ancien apparéil

Veuillez suivre les instructions de mise au rebut données par le fabricant de votre ancien apparéil, ou la réglementation locale en matière de mise au rebut de ce type d'appareil. Si elles ne sont pas fournies, suivez les instructions en trois étapes ci-dessous.

1. Debranche la fiche électrique de la prise.

2. Coupez le cordon d'alimentation et jetez-le de maniere appropriée et sure avec la fiche electrique toujours attachée.

3. Assurez-vous que l'ancien apparéil est hors de portée des jeunes enfants pendant la période de stockage précédant sa mise au rebut ou avant son transport vers un Centre de recyclage.

4. Retirez toutes les garnitures d'étanchéité de la porte et laissez les étagères et les tiroirs en place. Ainsi, les enfants ne pourront pas facilement grimper à l'intérieur de l'équipement et s'enfermer.

Cte section explique comnt installer your appareil pour qu'il fasse le moins de bruit possible et consomme le moins d'energie possible.

Dimensions

L600 × P650 × H2000 (mm)

Déballage de votre apparéil

Retirez tous les emballages et toutes les bandes adhesives.

Choix de l'emplacement approprié

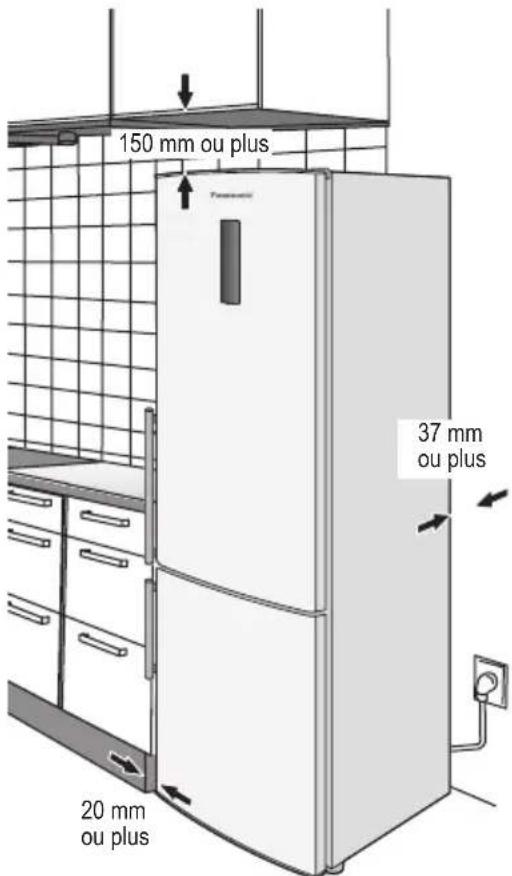

Ventilation

Sachant que l'appareil dégage de la chaleur pendant son utilisation, il doit être installé dans une piece bien ventilée et seche, et un espace suffisant doit être conservé autour de l'appareil, comme indiqué sur la Figure 1. L'espace doit être plus important si un bruit de vibration est émis.

Température

La consommation d'énergie et l'efficacité de l'appareil, c.-à-d. la quantité d'énergie qu'il utilise pour refroidir et congeler de la nourriture, sont affectées par la température ambiente. Pour des résultats optimaux, votre réfrigérateur :

ne doit pas etre exposé à la lumière directe du soleil
ne doit pas etre instalé a proximite de radiateurs, ciusinières ou autres sources de chaleur
- doit uniquement etre instalé dans une piece dont la température ambiente correspond à la classe climatique définie pour l'appareil. Veuillez consulter la section des Caracteristiques pour connaître la classe climatique de votre apparéil.
- Les températures externes ou les conditions environnementales peuvent avoir un impact négatif sur ses performances.

Les alimentes stockés risquent de se déterminer.

Niveau

Installez l'appareil sur un sol bien horizontal et assez solide pour supporter un réfrigerateur plein.

Corrigez les irrregularités du sol en agissant sur les deux pieds avant ajustables comme indiquedans la Figure 2. Cela evitera les vibrations et le bruit.

Si l'appareil est place sur une moquette ou un revêtement en vinyle, posez d'abord une planche dure sur la moquette ou sur le revêtement. Cela évitera une déterioration possible de la couleur due à la chaleur.

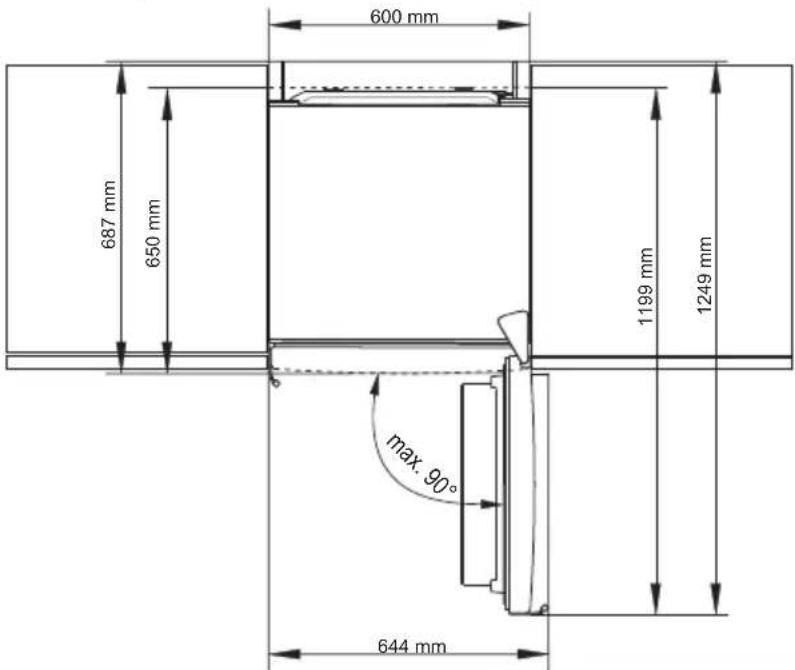

Portedu réfrigérateur

AVERTISSEMENT

Il est possible de déplacer les charnières de la portedu réfrigérateur de la droite vers la gauche afin quela portesoudvre dans l'autre sens. Si cela est pluscommode dans notre maison, veuillez contacter notreservice après-vente enumerated sur la feuille jointe ouaccedez à notre site Web (http://panasonic.net).Nous ne pourrions etre tenus responsables si vousremplaciez les charnières par vous-même.

Figure 1

Figure 2

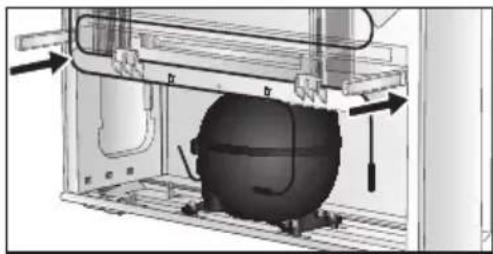

Mise en place des guides de maintien de la distance

Cet apparéil est livré avec deux guides de maintainen de la distance que vous doivent installer sur la partie inférieure de la carcasse afin d'éviter de placer l' apparéil trop préc le mur. Vous pouvez par ailleurs installer l' apparéil sans les cales d'espacement ; notez toute fois que cela peut augmenter la consommation d'énergie.

Nettoyage

Après l'installation, nettoyez l'appareil en l'essuyant à l'eau tiède.

Branchement de la fiche d'alimentation électrique sur la prise électrique

Une fois l'appareil branché, tous les symboles s'affichent un instant, puis les valeurs de démarrage s'affichent, par exemple -18 °C sur l'indicateur de réglage du congélateur et 5 °C sur celui du réfrigérateur.

Toutes les touches du panneau de commande sont tactiles. (Il suffit d'appuyer dessus pour activer la touche que vous souhaitez utiliser.)

Remarques :

Le refroidissement peut prendre plus de temps en ete ou a d'autres periodes ou la tempeature ambiente est elevee.
- Si vous avez besoin de débrancher le réfrigerateur, attendez au moins 10 minutes avant de le rebrancher. Vous pourriez endommager le compresseur.

Température de la pièce

La classe climatique se trouve sur la plaque signalétique située sur le côte gauche du compartment du réfrigerateur. Elle indique les températures ambantes sous lesquelles l'appareil peut être utilisé.

Classe climatique Température ambiente autorisée
SN (Tempérée élargie) +10 °C à 32 °C
N (Tempérée) +16 °C à 32 °C
ST (Subtropicale) +16 °C à 38 °C
T (Tropicale) +16 °C à 43 °C

Pour economiser de l'énergie

1. Installez le réfrigerateur dans une piece sèche, fraiche et bien ventilée. (Veuillez vous reférer à la page 53 pour les dimensions et le dégagement.)

2. La combinaison des tiroirs et étagères qui fournit le plus grand volume et l'utilisation d'énergie la plus efficente pour le réfrigerateur.

3. Retireez les tiroirs du concélateur.

4. Attachez les tiroirs et les étagères aux positions illustrées dans la section des "Identification des pieces" (p.55).

5. Ne replisseez pas trop le réfrigérateur pour permettre à l'air de circuler.

6. Ouvrez les portes seulement si nécessaire et aussi brievement que possible.
7. Nettoyez de temps en temps les orifices d'aération au fond du réfrigerateur avec un aspirateur, etc.

(Faites attention de ne pas endommager le tuyau de réfrigérant à l'intérieur du couvercle.)

1. La consommation d'énergie augmente lorsque vous sélectionnez le mode Super Freeze, Flash Freeze ou Super Cool.

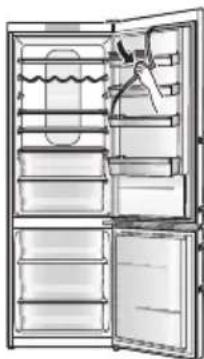

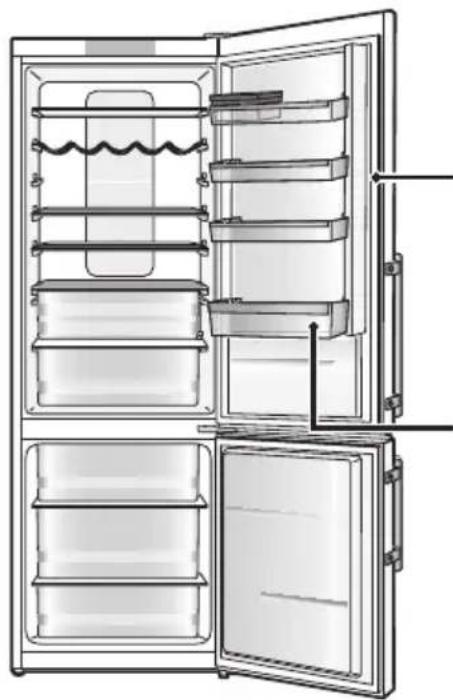

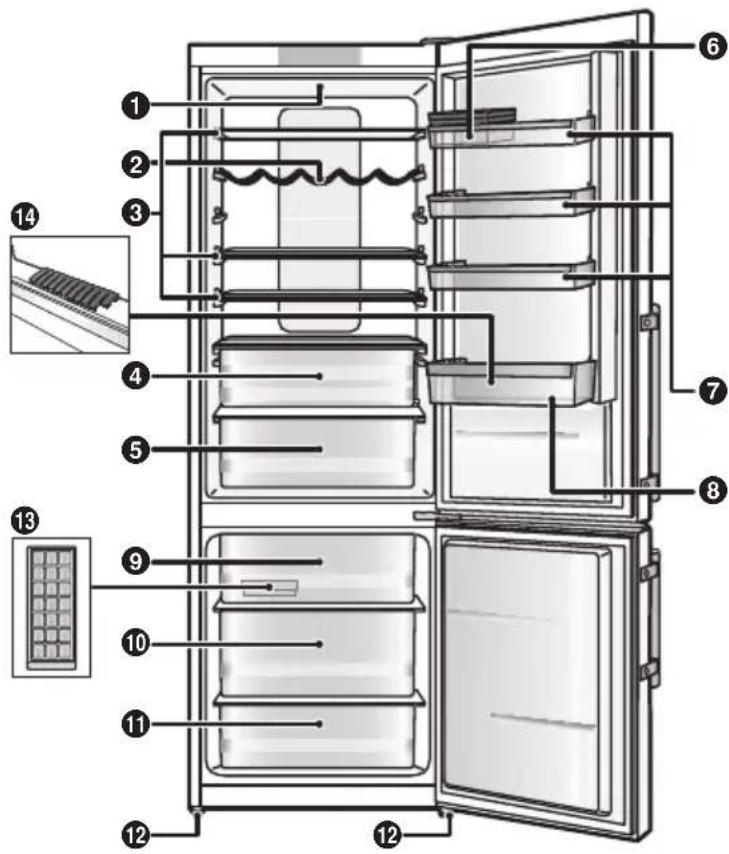

Le réfrigérateur illustré ci-dessous se refère au modele NR-BN34FX1 et peut être légarement différent du votre.

Compartment du réfrigérateur

Vous pouvez régler la température dans une plage comprise entre 1^ et 9^ .

Plats cuisine, boissons, oeufs, gâteaux, produits laitiers

Compartment du concélateur

Vous pouvez regler la température dans une plage comprise entre -24 °C et -16 °C.

Viande congelée,
volaille, poisson,
crème glacée

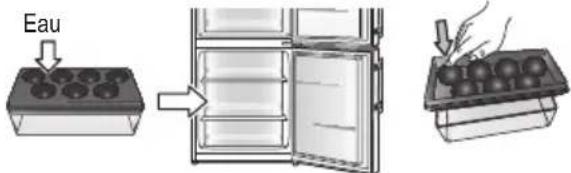

Le recipient multiusage avec couvercle 6 permit de stocker des alimentes qui degagent une odeur forte ou piquante, notamment du fromage affiné, du fromage à pâté persillée, des saucisses, des oignons, du beurre, etc.
- Vous pouvez également utiliser le couvercle comme bac à oeufs ou bac à glaçons.
- Si vous utilisez le couvercle comme bac à oeufs, placez-le directement sur la clayette de porte et utiliser la partie inférieure ouverte du recipient multiusage pour stocker des alimentés dans des conditionnements plus petits : pâté, confiture, etc.

Voussouspoucezreglerlahauteurdesétagereseelon vos préférences sanslesretirrer.Tirezversyoussel deuxleviersdepartedautre delétagereetabaissez létagere.Siyoussouhaitezplacierlétagereplus haut, déplacez-laansrelachersdesdeviers.

Eclairage interne à DEL
Casier à bouteilles
3 Étagère en verre "Slide'N'Store"
Casier Chiller
5 Bac à légumes "Fresh Case"

Récipient multiusage
Etagère de portereglable en hauteur "FlexLift
8 Étagère à bouteilles
Tiroir de congelasteur avec fonction "Flash Freeze"
10 Tiroir de congélateur

Tiroir de concélateur
Pieds
13 Bac à glaçons (modèle NR-BN34FX1/FW1 uniquement)
14 Bouchon de bouteille

Remarque :

• Vous pouvez modifier la position d'installation des étagères en verre, des étagères de porte et de l'étagère à bouteilles. Soyez cependant vigilant, car les aliments et les boissons pourrait tomber lors de l'ouverture et de la fermeture de la porte en fonction de la position des étagères.

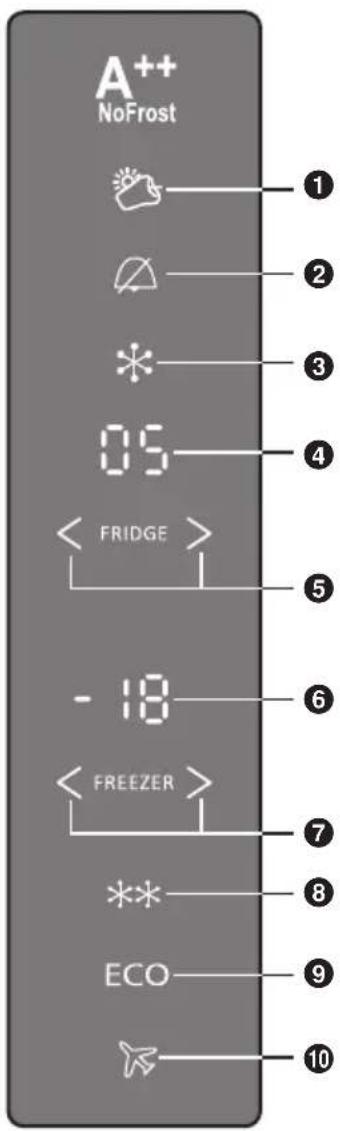

Touche Mode DEL Vitamine (modèle NR-BN34FX1/FW1 uniquement)
Touche/voyant d'alarme et touche de sécurité pour enfants

• Ce voyant s'allume lorsque la température interne est trop élevé.
• Ce voyant clignote lorsque les portes restent ouvertes trop longtemps.

3 Touche du mode Super Cool
4 Afficheur de température du réfrigerateur

Lorsque le mode Sécurité enfants est activé, l'indication "LL" s'affiche.
- Lorsque le mode Super Cool est activé, l'indication "SC" s'affiche.

Touche de réglage de la température du réfrigerateur
6 Afficheur de températe du congelateur

Lorsque le mode Super Freeze est activé, l'indication "SF" s'affiche.
Lorsque le mode Flash Freeze est activé, l'indication "FF" s'affiche.
Lorsque le mode Securite enfants est activé, l'indication "LL" s'affiche.

7 Touche de réglage de la température du congelateur
8 Touche du mode Super Freeze/Flash Freeze
9 Touche du mode ECO
10 Touche du mode Holiday

Remarques :

• Ce réfrigérateur utilise un microprocesseur pour contrôler la température. La température à l'intérieur du réfrigerateur varie en fonction de divers facteurs, comme la température ambiente, la fréquence d'ouverture et de fermeture des portes, la quantité d'aliments stockés à l'intérieur et la manière dont ils sont stockés.
  Lorsque you selectionnez le mode ECO ou le mode Holiday, le voyant correspondant s'allume.
  Levoyant d'alarme clignote et l'alarme retentit.
• Le film protecteur anti-éraflure est collé sur le panneau de commande.

Compartment du réfrigérateur

• Pour régler la température du réfrigérateur, utilisez les touches ⑤ : pour baisser la température ; pour augmenter la température.
• Vous pouvez régler la température du réfrigerateur sur une plage comprise entre +1^ et +9^ .
• Àprouvayou appuyé sur l'une des touches 5, le dernier réglage de température effectué apparait sur l'afficheur 4. Utilisez les touches 5 pour régler la température de votrechoix. Trois secondes après avoir appuyé sur l'une des touches, le dernier réglage de la température du réfrigérateur est mémorisé.

Remarque :

• Si le mode Super Cool, Super Freeze, Flash Freeze, ECO ou Holiday est désacté ou annulé, les réglages initiaux de l'appareil sont rétablis.

Compartment du congélateur

• Pour régler la température du conge lateur, utilisez les touches ⑦ : pour baisser la température ; pour augmenter la température.
• Vous pouvez régler la température du congelateur sur une plage comprise entre -24 °C et -16 °C.
• Àprouvayou sur l'une des touches 7, le dernier réglage de température effectué apparait sur l'afficheur 6. Utilisez les touches 7 pour régler la température de votrechoix. Trois secondes après avoir appuyé sur l'une des touches, le dernier réglage de la température du conGPLateur est méorisé.

Remarque :

• Si le mode Super Cool, Super Freeze, Flash Freeze, ECO ou Holiday est désacté ou annulé, les réglages initiaux de l'appareil sont rétablis.

Utilisation des fonctions pratiques

Mode DEL Vitamine

• Configurer ce mode permet de proteter la vitamine C contenue dans les legumes et les fruits. DEL bleue et verte

Pour activer la fonction DEL Vitamine, appuyez sur la touche 1. La touche 1 s'illumine. Une fois cette fonction activée, l'appareil fonctionne avec les réglages optimaux.

Remarques :

• Au cours de ce mode:
  -Une pression sur la touche ①, annule le Mode DEL Vitamine.

Mode Super Cool	• Utilisez ce réglage après la mise en marche initiale de l'appareil, avant de nettoyer l'appareil ou avant d'y stocker une grande quantité d'aliments. Activation du mode Super Cool: Appuyez sur la touche 3. L'indication "SC" s'affiche sur l'écran 4. Si vous ne désactiver pas ce mode manuellement, il est automatiquement désactivé au bout d'environ six heures. Le réglage de température du réfrigerateur le plus récent est alors rétabli. Remarques: • Dans ce mode: -Appuyez sur la touche ③ pour désactiver le mode Super Cool. Vou陝s alors sélectionner le mode ECO et le mode Holiday. -Dés que vous déslectionnez l'un de ces modes, le mode Super Cool est désactivé. -Vous pouvrez régler la température du conge dilateur. -Bien que la température du réfrigerateur puisse également être régée, le mode Super Cool est désactivé.
Mode Super Freeze	• Utilisez ce réglage après la mise en marche initiale de l'appareil, avant de nettoyer l'appareil ou 24 heures avant d'y stocker une grande quantité d'aliments. Activation du mode Super Freeze: Appuyez sur la touche ③. L'indication "SF" apparait sur l'afficheur ⑥. Si vous ne désactiver pas manuellement le mode Super Freeze, il est automatiquement désactivé au bout d'environ deux jours. Le réglage de température du conge dilateur le plus récent est alors rétabli. Remarques: • Dans ce mode: -Appuyez sur la touche ③ pour désactiver le mode Super Freeze. Vou陝s alors sélectionner le mode ECO et le mode Holiday. -Dés que vous déslectionnez l'un de ces modes, le mode Super Freeze est désactivé. -Vous pouvrez régler la température du réfrigerateur. -Bien que la température du conge dilateur puisse également être régée, le mode Super Freeze est désactivé.
Mode Flash Freeze	• Pour congefer rapidement des alimentents frais, utilisez le mode Flash Freeze, qui n'est activé que dans le tiroir supérieur du conge dilateur. Lorsque ce mode est activé, l'appareil suffle continulement de l'air froid dans cette partie du conge dilateur. Une congelation rapide permet de conserver plus longtemps les vitamines et les mineraux des alimentents. Activation du mode Flash Freeze: Appuyez sur la touche ③ pendant au moins trois secondes. L'indication "FF" apparait sur l'afficheur ⑥. • Dans ce mode, le compresseur fonctionne de façon continue et la température du conge dilateur baisse considérablement. • Si vous ne désactiver pas ce mode manuellement, (en appuyant sur la touche ⑧), il est automatiquement désactivé au bout de 8 heures. Le réglage de température du conge dilateur le plus récent est alors rétabli. • Utilisez ce mode pour congefer de petites quantités d'aliments (jusqu'à deux kilos) dans le tiroir supérieur. Si vous congelez de grandes quantités d'aliments, vous nevez activer ce mode 12 heures avant de stocker les alimentents dans le conge dilateur. Remarques: • Dans ce mode: -Appuyez sur la touche ⑧ pour désactiver le mode Flash Freeze. Vou陝s alors sélectionner le mode ECO et le mode Holiday. -Dés que vous déslectionnez l'un de ces modes, le mode Flash Freeze est désactivé. -Vous pouvrez régler la température du réfrigerateur. -Lorsque le mode Super Cool est activé, ce mode ne peut pas être sélectionné.
Mode ECO -18 -6 -7 -8 -9 -10	Dans ce mode, l'unité de commande fait fonctionner le réfrigerateur et le congeilateur de manière économique. Pour activer le mode Eco, appuyez sur la touche 9. Le voyant de la touche 9 s'allume. Lorsque ce mode est activé, l'appareil fonctionne de façon optimale. Remarques: - Dans ce mode: -Il n'est pas possible d'ajuster la température du réfrigerateur et du congeilateur. Le mode ECO est désactivé et la température sélectionnée est réalisée. -Vous pouvez séLECTIONner le mode Super Cool, le mode Super Freeze ou le mode Flash Freeze. Si vous sélectionnez l'un de ces modes, le mode ECO est annulé et le mode sélectionné est activé. -Vous pouvez séLECTIONner le mode Holiday. Dans ce cas, le mode ECO est annulé et le mode Holiday est activé.
Mode Holiday -18 -6 -7 -8 -9 -10	Sélectionnez ce mode lorsque vous prévoyez de ne pas utiliser le réfrigerateur pendant une longue période, notamment lorsque vous prenez des vacances prolongées. Dans ce mode, la température du réfrigerateur est automatiquement régée sur 12 °C. (La température du réfrigerateur disparait de l'afficheur.) Pour activer le mode Holiday, appuyez sur la touche 10. Le voyant de la touche 10 s'allume. Lorsque ce mode est activé, l'appareil fonctionne de façon optimale. Remarques: - Dans ce mode: -Avant d'utiliser ce mode, videz le réfrigerateur et fermez la porte. -Lorsque ce mode est désactivé, le fonctionnement normal du réfrigerateur reprend. -Il n'est pas possible d'ajuster la température du réfrigerateur tant que ce mode n'est pas désactivé. -L'alarme est activée, lorsque la porte est ouverte.
Mode Alarm Alarme de température élevé :
A++ NOREAS 1 2 3 4 5	Si la température interne de l'appareil est trop élevé, une alarme sonore se déclenché (tonalité intermittente) et le voyant de la touche 2 clignote. Remédiez au problème et désactiver l'alarme sonore en appuyant sur la touche 2. L'alarme sonore est activée toutes les 24 heures si la température interne est trop élevé et s'il existe un risque d'alteration des alimentents. L'alarme est automatiquement désactivé dès que le congeilateur atteint une température qui ne présente aucune risque d'alteration des alimentents. Lors de la première mise en service de l'appareil, l'alarme ne se déclenché pas avant un délié de 24 heures afin de permettre à l'appareil d'atteindre la température ajustée. Cette fonction permet d'éviter un déclenchement intempestif de l'alarme. Alarme d'ouverture de la porte du réfrigerateur : - Si la porte du réfrigerateur ou du congeilateur reste ouverte pendant plus de deux minutes, une alarme sonore se déclenché et le voyageant de la touche 2 clignote. L'alarme cette une fois la porte fermée. Il est également possible de désactiver l'alarme en appuyant sur la touche 2.
Fonction Sécurité enfants	Utilisez cette fonction si vous ne souhaitez pas procéder au réglage manuel de l'appareil. Pour activer cette fonction, appuyez sur la touche 2 pendant au moins trois secondes. L'indication "LL" apparait sur l'afficheur 4 et sur le 6. Toutes les touches sont verrouillées, à l'exception de la touche 2. Pour désactiver la fonction Sécurité enfants, appuyez à nouveau sur la touche 2 pendant au moins trois secondes. Remarque: - L'indication "LL" n'est pas affichée lorsque cette fonction est activée. Néanmoins, l'indication "LL" apparait pendant une seconde lorsque vous appuyez sur une touche.

• Le bac situé dans la partie inférieure du réfrigerateur permit de stocker des fruits et des légumes. Il maintain un taux d'humidité ajustat afin d'éviter le desschément des aliments.
• Placez les alimentés dans des recipients ou des emballages adaptés afin d'éviter qu'ils ne dégagent ou ne prennet des odeurs.
  Ce bac dispose d'un régulateur d'humidité qui permet de régler l'humidité en fonction de la quantité d'aliments qu'il contient.

Petites quantités d'aliments : réglez le régulateur à droite.
Grandes quantités d'aliments : réglez le régulateur à gauche.

Production de glaçons

Récipient multiusage (Tous les modèles)

Vou pouvez utiliser le recipient multiusage pour fabriquer des glacons.

Pour cela, replisssez d'eau le couvercle du récipient multiusage et placez le récipient dans l'un des tiroirs du congélateur.

Lorsque les glaçons sont prêts, retirez le écipient du concélateur. Enlevez le couvercle du écipient, et poussez chaque cavité du couvercle par l'arrière. Les glaçons sortent du couvercle. Remettez le écipient en place.

Bac à glaçons (modèle NR-BN34FX1/FW1 uniquement)

Ouvrez le congelateur, tirez le tiroir du haut et retirez la plaque à glaçons. Remplissez d'eau la plaque à glaçons jusqu'au repère et remettez-la en place.

Lorsque les glaçons sont prets, tirez le tiroir du haut et retirez la plaque à glaçons. Tordez légèrement la plaque en la tenant par les deux extrémités pour faire tomber les glaçons de la plaque à glaçons. Ensuite, remettez la plaque à glaçons en place.

Retrait et fixation des étagères

Réfrigérateur

Etagères en verre

Pour refirer une étagère du réfrigérateur, tirez dessus jusqu'en butée, c'est-à-dire jusqu'au guide. Ensuite, soulevez légrement la partie avant et dégagez-la complètement.

Casier Chiller et bac à légumes "Fresh Case"

Tirez sur le casier jusqu'en butée. Soulevez alors la partie avant et dégageczompétement le tiroir.

Étagères de porte et étagère à bouteilles

Pour retirer une étagère de l'appareil, soulevez-la jusqu'en butée et tirez pour la dégager.

Congélateur

Les tiroirs ont ete concu de facon a eviter toute extraction accidentelle. Pour retirer un tiroir, ouvrez-le, puis soulevez la partie avant pour le degager.
Apre s avoir retire tiroir, you pouze stocker des alimentes dans le compartment vide.

Nettoyage quotidien

Essuyez les pieces avec un chiffon sec.

Endroits qui se salissant facilement :

Joint d'ouverture de porte

En se salissant, le joint s'abîme facilement et une fuite d'air froid est très probable.

Étagère à bouteilles

Si de la saleté et du liquide sont accumulés, essuyez immidiatement.

Tous les ans, débranchez la fiche d'alimentation et retirez les étagères pour effectuer un nettoyage minutieux.

Pièces qui peuvent être nettoyées avec de l'eau

Réfrigerateur Congélateur

• Étagères en verre
• Étagères de porte
• Étagère à bouteille
• Récipient multiusage
• Casier Chiller
• Bac à légumes "Fresh Case"

Tiroirs du congélateur

• Bac à glaçons (modèle NR-BN34FX1/FW1 uniquement)

Remarque :

• N'utilise pas de produits de nettoyage abrasifs tels que le bicarbonate de soude. Cela pourrait endommager le plastique.

Nettoyage du panneau de commande

Le panneau de commande du réfrigerateur est fabriqué avec des matériaux spéciaux. Pour protégger la surface des dommages, ne le nettoyez pas avec un solvant chimique. Au lieu de cela, essuyez-le avec un chiffon doux sec ou légarement humidifié.

Nettoyage de l'extérieur du réfrigérateur

Nettoyez la partie exter de l'appareil à l'aide d'un chiffon doux humidifié à l'eau chaude. Si certaines taches résistant, appliquez un produit de nettoyage de cuisine neutr puis essuyez avec un chiffon doux humidifié à l'eau chaude. Essuyez toute trace d'eau à l'aide d'un chiffon sec.

Remarques concernant le nettoyage

Aucune des substances suivantes ne doit etre utilisee pour le nettoyage de l'appareil :

• Produit de lavage alcalin, de telles substances peuvent faire craqueler les parties en plastique.
• Detergent pulverisé, poudre de savon, huile fossile, eau chaude,rosse de cuisine, acide, benzene, diluants ou solutions base d'alcool, etc. Ces substances pourraient endommager les peintures de surface et les parties en plastique. Veillez à éliminez toute tache d'huile domestique. Cela pourrait également endommager les pieces en plastique.

Verifications d'usage

• Le cordon d'alimentation est-il endommagé ?
  La fiche électrique devient-elle chaude?
• La fiche électrique est-elle complètement insérée dans la prise ?

Si le cordon d'alimentation est endommagé, veuillez consulter un revendeur/agree. Ne remplacez PAS ces pieces vous-même.

Non utilisation prolongée

S'il est prevu une longue période de non-utilisation de l'appareil, débranchez la fiche électrique, effectuez un nettoyage comme décrit ci-dessus. Laissez la porte ouverte pendant 2 ou 3 jours. Cela peut à l'intérieur de secher évite la formation de moisissures et de mauvaises odeurs. De façon générale, n'éteignez pas le réfrigérateur. Sa durée de vie pourrait en être affectée.

Avant de déplacer ou de transporter le réfrigérateur

① Retirez tous les aliments.
② Débranchez-le.
③ Soulevez le pied ajustable.
④ Tirez le réfrigerateur vers vous.
⑤ Par exemple, utilisez un chiffon pour absorber l'eau du plateau d'évaporation.

Déplacement et transport du réfrigérateur

Le transport de l'appareil nécessite au moins deux personnes.

① Vissez les pieds ajustables à fond.
② Maintenez le pied ajustable dune main et les coins de l'autre, comme décrit.

Remarque :

• Ne portez pas l'appareil en le tenant par ses portes.

Ne transporte jamais le réfrigerateur en position couche.

Si vous avez l'impression que vous refrigérer ne fonctionne pas correctement, vérifie tout d'abord les points suivants. Si le problème persiste, débranchez la fiche d'alimentation électrique et contactez votre revendeur ou un centre de service après-vente/agree.

Général

Le réfrigérateur émet des bruits inhabituels.	• Le réfrigérateur est-t-il bien installé sur un sol solide et plat ? • Y a-t-il suffisamment d'espace tout autour du réfrigérateur ? • Y a-t-il qu'il chaque chose qui vitre au sommet du réfrigérateur ? • C'est normal d'entendre certains bruits quand le réfrigérateur se met en marche ou s'accroTE.
Vous entendez un son après la mise hors service du compresseur.	• Ceci est normal et c'est souvent dû au réfrigérant coulant en sens inverse vers le compresseur.
Vous entendez un son après avoir ouvert ou fermé la porte.	• Ceci est normal et c'est dû à la différence de pression d'air entre l'intérieur et l'extérieur du réfrigérateur.
Vous entendez un son d'air ou d'eau qui coule après avoir ouvert la porte.	• Ceci est dû au réfrigérant coulant dans les conduites internes.
Vous entendez un bruit de ventilation important en continu.	• Ce son se fait entendre quand le ventilateur de circulation d'air froid est en marche. • Avez-vous stocké beaucoup d'aliments ou la température de la piece est-elle élevée ? Dans des situations de ce type, le ventilateur de circulation d'air froid tourne très vite et produit un bruit élevé.
Le compresseur est assez bruyant.	• Avez-vous stocké beaucoup d'aliments ou la température de la piece est-elle élevée ? Dans ces cas, le compresseur tourne très vite ; il est donc normal qu'il soit plus bruyant.
Le compresseur fonctionné pendant longtemps.	• Quand la fiche d'alimentation électrique est branchée pour la première fois, le compresseur fonctionné plus longtemps que la normale pour refroidir l'intérieur du réfrigérateur, jusqu'à ce que les températures choisisies soient atteintes. • Le mode Super Freeze ou Super Cool est-il régèle ? • Les portes ont-elles été fréquement ouvertes et fermées ? Les portes sont-elles bien fermées ? • Avez-vous stocké beaucoup d'aliments ou la température de la piece est-elle élevée ? • Quand beaucoup d'aliments sont placés dans le réfrigérateur en une fois, le compresseur doit fonctionner plus longtemps.
De la condensation se forme sur l'extérieur du réfrigérateur.	• De la condensation peut se former si la piece est très humide, et c'est normal. Essuyez-la avec un chiffon sec.
L'extérieur du réfrigérateur est chaud au toucher.	•Après avoir mis en service le réfrigérateur, celui-ci peut devenir chaud jusqu'à ce que l'intérieur du comportement soit suffisamment refroidi. Le réfrigérateur peut devenir chaud même une fois les comportements refroidis. Ceci est dû au fonctionnement du tuyau de rayonnement thermique équipé sur le réfrigérateur afin d'empêcher la condensation. Ce n'est pas défaut de fonctionnement.
Les commandes du panneau de commande n'ontaucen effet.	• Le réfrigérateur est-il bien sous tension ?
L'alarme sonne. • La porte du réfrigérateur est entrouverte. Fermez les portes.

Réfrigerateur et congélateur

Le réfrigérateur ne refroidit pas (et le conGPLateur ne congèle pas).	Le réfrigérateur est-il bien sous tension ?
Le réfrigérateur ne refroidit pas (et le conGPLateur ne congèle pas) de manière satisfaisante.	La température est-elle régée trop haut ?Le réfrigérateur est-il exposé directement aux rayons du soleils ou place pres d'un apparil de chauffage ?Y a-t-il suffisamment d'espace tout autour du réfrigérateur ?Avez-vous stocké beaucoup d'aliments ou la température de la pièce est-elle elevée ?Les portes ont-elles été féquemment ouvertes et fermées ?Les portes sont-elles bien fermées ?Le réfrigérateur est-il en mode Holiday ?Si des alimentés chauds sont places dans le réfrigérateur, la température monte temporairement.Pendant la saison froide ou quand la température ambiente est BASSE, on peut avoir l'impression que le réfrigérateur ne refroidit pas.
Il y a une différence entre la température可以选择 et la température réelle.	Si des alimentés chauds sont places dans le réfrigérateur, la température monte temporairement.
Des alimentés gèlient dans le réfrigérateur.	La température du réfrigérateur est-elle régée trop bas ?Les alimentés ont-il étéplaces vers l'arrière du réfrigérateur ?La zone située pres de la paroi postérieure est la plus froide, et il vaut moins éviter d'y placer des alimentés qui pourrait geler facilement.
De la condensation se forme dans le réfrigérateur et les tiroirs.	De la condensation peut se former si la portecest ouverte et fermée fréquemment, ou si la portecn'est pas bien fermée ou si l'humidité de la pièce est élevée. Essuyez la condensation à l'aide d'un chiffon sec.
La portedu congélateur est durable à ouvrir.	Il est parfois difficile d'ouvrir la portecoste après qu'elle a été fermée.La différence de pression d'air entre l'intérieur et l'extérieur du congélateur peut parfois rendre la portecoste à ouvrir. Attendez un moment, puis essayez d'ouvrir la portec.
Il y a une odeur à l'intérieur du réfrigérateur.	Les alimentés qui sentent fort sont-ils bien fermés hermétiquement avant d'être placés dans le réfrigérateur ?Placez les produits à l'intérieur d'un conteneur étanche et stockez-les.Des odeurs peuvent coller aux surfaces internes du réfrigérateur. Essuyez les surfaces à l'aide d'un chiffon douxtrempe dans de l'eau tiède.

Fiche produit (Reglementation UE 1060/2010)
NOM DE LA MARQUE Panasonic
RÉFERENCE DU MODELE	NR-BN34FX1-E	NR-BN34AS1-E
	NR-BN34FW1-E	NR-BN34AW1-E
	NR-BN34FX1-B	NR-BN34AS1-B
	NR-BN34FW1-B	NR-BN34AW1-B
CATÉGORIE 7 (Réfrigérateur-congélateur)
CLASSE D'EFFICACITÉ ÉNERGÉTIQUE A++
CONSOMMATION D'ÉNERGIE ANNUELLE 245 kWh/an	1
VOLUME UTILE DU RÉFRIGÉRATEUR 254 L
VOLUME UTILE DU CONGÉLATEUR 85 L
NÔBRE D'ÉTOILES Quatre étoiles
MENTION «SANS GIVRE» POUR LES COMPARTIMENTS CORRESPONDANTS	Réfrigérateur: Pas de givre / Congélateur: Pas de givre
DUREE DE MONTÉE EN TEMPERATURE 18 heures
POUVOIR DE CONGÉLATION 12 kg/24 heures
CLASSE CLIMATIQUE SN-T	2
ÉMISSIONS ACOUSTIQUES DANS L'AIR 42 dB
Autres informations
VOLUME BRUT TOTAL 363 L
VOLUME TOTAL NET 339 L
DIMENSIONS EXTÉRIÉURES LARGEUR x PROFONDEUR x HAUTEUR	600 mm x 650 mm x 2000 mm
POIDS NET	82 kg
TENSION NOMINALE	220 V - 240 V
FRéQUENCY NOMINALE	50 Hz
RéFRIGÉRANT/CHARGE	R600a/57 g
AGENT DE SOUFFLAGE	Cyclopentane

La consommation d'énergie annuelle est basée sur les résultats du test standard pendant 24 heures conformément à la norme EN153.
La consommation d'énergie réelle varie selon la façon dont l'appareil est utilisé et où il est localisé.
La consommation d'énergie durant son utilisation peut varier selon l'endetroit ou l'unité est installée, selon le réglage de température de chacun des compartments, selon la température ambiente et l'humidité, selon la fréquence d'ouverture/fermeture des portes, selon le volume et la température des produits alimentaires et selon la façon dont l'appareil est utilisé.
2 Température ambiente autorisée: 10^ à 43^

Remarques :

Avec les portes entièrement ouvertes

Panasonic Corporation

Website: http://panasonic.net/
