Type de produit	Carte de connexion pour écran plasma
Marque	Panasonic
Modèle	TY42TM6G
Compatibilité écrans	Écrans plasma Panasonic 37", 42", 50"
Nombre d'écrans supportés	4 ou 9 écrans en configuration matrice
Connecteurs	Prise D-sub 15 broches (PC1), prise SÉRIE 9 broches
Fonctions principales	Permet de relier plusieurs écrans plasma pour affichage multi-écran
Manipulation	Décharger l'électricité statique avant manipulation; ne pas toucher les contacts
Sécurité	Ne pas démonter; débrancher avant installation/retrait; contacter le SAV pour modification
Accessoires fournis	Étiquette de fonction de la carte de connexion (1 pièce)
Entretien	Débrancher avant nettoyage; éviter tout contact avec les connecteurs
Réparabilité	Contacter le service d'entretien désigné pour toute réparation
Remarque	N'utiliser que les câbles et pièces prescrits

FOIRE AUX QUESTIONS - TY42TM6G PANASONIC

Comment installer la carte TY42TM6G sur mon écran plasma ?

Assurez-vous que l'écran est hors tension et débranché. Déchargez-vous de l'électricité statique en touchant un objet métallique. Insérez délicatement la carte dans le slot compatible (Slot1 ou Slot2 selon la taille de l'écran). Refermez le boîtier et rebranchez l'alimentation.

Quels écrans plasma sont compatibles avec la TY42TM6G ?

La carte est compatible avec les écrans plasma Panasonic de 37 pouces (Slot1, Slot2), 42 pouces (Slot1, Slot2) et 50 pouces (Slot1, Slot2). Le Slot3 n'est pas compatible pour les modèles 42 et 50 pouces.

Puis-je connecter plus de deux écrans avec cette carte ?

Oui, la carte permet de relier 4 ou 9 écrans plasma en configuration matrice. Vous devez utiliser des câbles série appropriés et configurer chaque écran en mode multi-écran via son menu.

Que faire si je vois des signaux d'erreur après installation ?

Vérifiez que la carte est bien insérée dans le slot correct et que les câbles sont fermement branchés. Consultez le manuel de l'écran pour les réglages multi-écran. Si le problème persiste, contactez le support Panasonic.

Y a-t-il des précautions électrostatiques à prendre ?

Oui, avant de toucher la carte, touchez un objet métallique pour vous décharger de l'électricité statique. Évitez de toucher les contacts du connecteur pour ne pas endommager les composants.

Puis-je utiliser un câble autre que celui fourni ?

Non, utilisez uniquement le câble fourni et les pièces prescrites par Panasonic pour éviter les anomalies de fonctionnement ou les pannes.

Comment nettoyer la carte TY42TM6G ?

Débranchez l'écran et la carte avant tout nettoyage. Utilisez un chiffon sec et doux. Ne touchez pas les contacts avec les doigts ou des objets métalliques.

Que faire en cas d'odeur de fumée ou de bruit anormal ?

Mettez immédiatement l'écran hors tension et débranchez le cordon d'alimentation. Contactez le service d'entretien désigné. Ne tentez pas de réparer vous-même.

Où trouver l'étiquette de fonction de la carte ?

L'étiquette de fonction est fournie dans l'emballage. Apposez-la à l'arrière de l'écran après installation pour identifier la carte.

La carte TY42TM6G est-elle compatible avec d'autres marques de téléviseurs ?

Non, cette carte est conçue exclusivement pour les écrans plasma Panasonic. L'utiliser sur d'autres marques pourrait endommager l'écran ou la carte.

MODE D'EMPLOI TY42TM6G PANASONIC

Avertissement

• Ne tentez pas de démonter ni de modifier cet appareil. Cela afin d'éviter les risques d'incendie, de secousse électrique ou d'anomalie.
• Si vous sentez une odeur de fumée ou une odeur anormale, si des bruits inhabituels se produisent pendant le fonctionnement, mettez immédiatement l'écran hors tension. Mettez l'écran à plasma hors tension et débranchez la fiche du cordon d'alimentation au niveau de la prise secteur. Pour éviter tout incendie et toute secousse électrique, ne conservez pas l'écran sous tension.
• Pour éviter toute secousse électrique et tout risque similaire, ne conservez pas la fiche du cordon d'alimentation de l'écran branchée sur une prise secteur. Pour l'installation ou la modification de cet appareil, prendre contact avec le service d'entretien désigné.

Avant d'installer ou de déposer la carte de connexion, assurez-vous que l'écran est hors tension et débranchez la fiche du cordon d'alimentation au niveau de la prise secteur.

Précautions de manipulation

• Ne touchez pas les contacts du connecteur.

Pour éviter que les organes internes ne soient endommagés par une décharge d'électricité statique, avant de manipuler l'appareil, touchez un objet métallique de grande taille, par exemple une armoire, pour vous décharger de l'électricité statique que vous portez.

• Pour effectuer l'interconnexion, n'utilisez que le cable fourni et les pièces prescrites.

Pour éviter une anomalie de fonctionnement ou une panne, n'utilise aucune pièce autre que celles prescrites.

Accessoires

Assurez-vous que les accessoires suivants font bien partie de l'emballage de la carte de connexion:

□ Étiquette de fonction de la carte de connexion (1 pièce)

(Apposer l'étiquette à l'arrière de l'écran.)

Instructions de remplacement de la carte de connexion

Numéros des fentes du PDP qui sont compatibles avec les cartes accessoires.

37 pouces	Slot1 , Slot2
42 pouces 50 pouces	Slot1 , Slot2 [ Slot3 n'est pas compatible ]

Ce mode d'emploi décrit la manière d'installer cet appareil sur un écran à plasma fabriqué par notre société et d'utiliser plusieurs écrans. La forme de la carte de connexion dépend de la taille de l'écran.

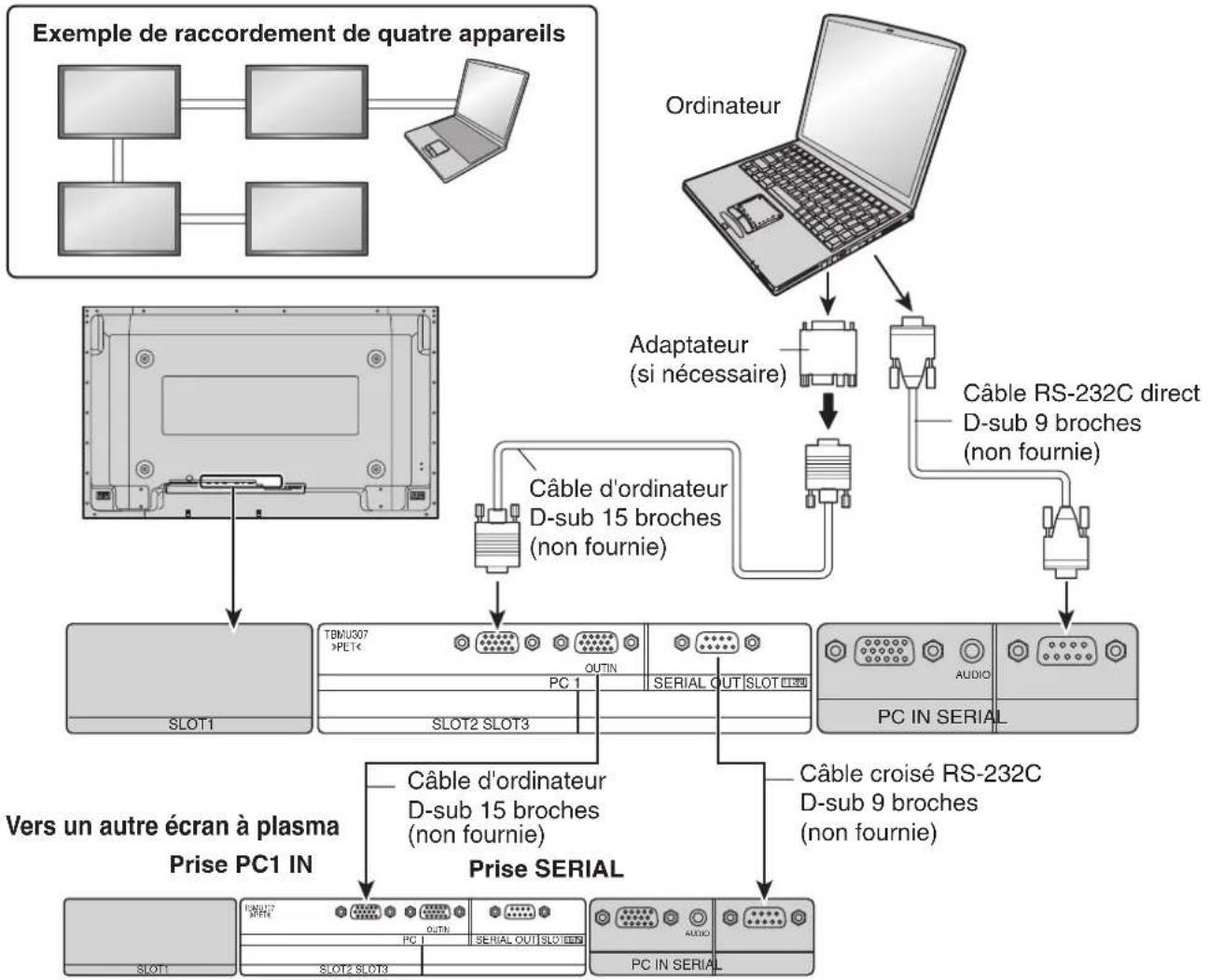

Raccordements

Relier 4 ou 9 écrans à plasma de la manière illustrée ci-dessous.

Remarques:

• Pour le raccordement entre la prise SERIAL et l'ordinateur, utilisez un câble de communication compatible avec votre ordinateur.
• Pour que l'utilisation de plusieurs écrans soit possible, le réglage pour plusieurs écrans doit être réalisé pour chaque écran à plasma. Pour de plus amples détails, reportez-vous au mode d'emploi qui accompagne chaque écran.

Nom des signaux appliqués sur la prise D-sub 15 broches

Bornage de la prise PC1

N° de broche	Nom du signal	N° de broche	Nom du signal	N° de broche	Nom du signal
1	R (PR/CR)	6	GND (masse)	11	GND (masse)
2	V (Y)	7	GND (masse)	12	SDA
3	B (PB/CB)	8	GND (masse)	13	HD/SYNC
4	GND (masse)	9	NC (non branché)	14	VD
5	GND (masse)	10	GND (masse)	15	SCL

Nom des signaux appliqués sur la prise D-sub 9 broches

Bornage de la prise SERIAL OUT

①	NC	④	Non utilisé	⑦	←Court-circuit
②	RXD	⑤	GND	⑧
③	TXD	⑥	Non utilisé	⑨	NC
