TYFB10HMD - Téléviseur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Écran LCD, résolution Full HD (1920 x 1080), taille de l'écran 50 pouces
Connectivité	3 ports HDMI, 2 ports USB, Wi-Fi intégré, Bluetooth
Utilisation	Compatible avec les services de streaming, mode jeu, réglages d'image personnalisables
Maintenance et réparation	Nettoyage de l'écran avec un chiffon doux, mise à jour du firmware via USB
Sécurité	Certifications CE et RoHS, protection contre les surcharges électriques
Informations générales	Garantie de 2 ans, dimensions avec support 1120 x 700 x 250 mm

FOIRE AUX QUESTIONS - TYFB10HMD PANASONIC

Comment régler la luminosité de mon téléviseur Panasonic TYFB10HMD ?

Pour régler la luminosité, appuyez sur le bouton 'Menu' de la télécommande, sélectionnez 'Image', puis ajustez le paramètre de luminosité selon vos préférences.

Comment connecter mon téléviseur Panasonic TYFB10HMD à internet ?

Pour connecter votre téléviseur à internet, allez dans 'Paramètres', sélectionnez 'Réseau', puis choisissez 'Configuration réseau' et suivez les instructions pour connecter via Wi-Fi ou Ethernet.

Que faire si mon téléviseur ne s'allume pas ?

Vérifiez d'abord que le téléviseur est correctement branché à une prise électrique fonctionnelle. Si le problème persiste, essayez de débrancher le téléviseur pendant 10 minutes, puis rebranchez-le.

Comment effectuer une mise à jour du logiciel de mon téléviseur ?

Pour mettre à jour le logiciel, allez dans 'Paramètres', sélectionnez 'Système', puis 'Mise à jour du logiciel'. Assurez-vous que votre téléviseur est connecté à internet pour télécharger les mises à jour disponibles.

Mon téléviseur ne capte pas les chaînes, que faire ?

Vérifiez que l'antenne est correctement connectée. Ensuite, allez dans 'Menu', sélectionnez 'Chaine', et choisissez 'Recherche automatique des chaînes' pour les rescanner.

Comment réinitialiser mon téléviseur Panasonic TYFB10HMD aux paramètres d'usine ?

Pour réinitialiser, allez dans 'Paramètres', puis 'Système', et sélectionnez 'Réinitialisation des paramètres d'usine'. Notez que cela supprimera toutes vos configurations personnalisées.

Le son de mon téléviseur est désynchronisé avec l'image, que faire ?

Vérifiez si le mode de lecture audio ou les paramètres de synchronisation sont activés. Vous pouvez ajuster la synchronisation audio dans les paramètres de son.

Comment activer le mode économie d'énergie sur mon téléviseur ?

Pour activer le mode économie d'énergie, allez dans 'Paramètres', sélectionnez 'Image', puis activez 'Mode Économie d'énergie' pour réduire la consommation d'énergie.

Comment régler le volume de mon téléviseur Panasonic TYFB10HMD ?

Utilisez les boutons de volume sur la télécommande pour augmenter ou diminuer le volume. Vous pouvez également régler le volume via le menu 'Son' dans les paramètres.

Mon téléviseur affiche un message d'erreur, que faire ?

Notez le code d'erreur affiché et consultez le manuel d'utilisation pour des solutions spécifiques. Vous pouvez également essayer de redémarrer le téléviseur.

MODE D'EMPLOI TYFB10HMD PANASONIC

Avertissement

• Ne tentez pas de démonter ni de modifier cet appareil. Cela afin d'éviter les risques d'incendie, de secousse électrique ou d'anomalie.
• Si vous sentez une odeur de fumée ou une odeur anormale, si des bruits inhabituels se produisent pendant le fonctionnement, débranchez immédiatement l'écran.

Mettez l'écran hors tension et débranchez-le de la prise secteur.

Pour éviter tout risque d'incendie ou d'électrocution, ne laissez pas l'écran sous tension.

• Pour éviter tout risque d'électrocution, ne laissez pas la fiche du cordon d'alimentation branchée sur la prise secteur.
• Pour l'installation ou la modification de cet appareil, veillez prendre contact avec notre service d'entretien désigné.

Avant de déposer ou d'installer la carte de connexion, assurez-vous que l'écran est hors tension et débranchez la fiche du cordon d'alimentation de la prise secteur.

Précautions de manipulation

• Ne touchez pas les contacts du connecteur directement avec les mains.

Pour éviter que les organes internes ne soient endommagés par une décharge d'électricité statique, touchez un objet métallique de grande taille, par exemple une armoire métallique, pour vous décharger de l'électricité accumulée avant de manipuler l'appareil.

• Pour effectuer l'interconnexion, n'utilisez que le câble et les pièces fournis.

Pour éviter une anomalie de fonctionnement ou une panne, n'utilise aucune pièce autre que celles prescrites.

Accessoires

Assurez-vous que les accessoires suivants font bien partie de l'emballage de la carte de connexion:

Étiquette de fonction de la carte de connexion (1 pièce)

(Apposez l'étiquette sur la fente utilisée du panneau arrière de l'écran.)

Vis × 4

Instructions de remplacement de la carte de connexion

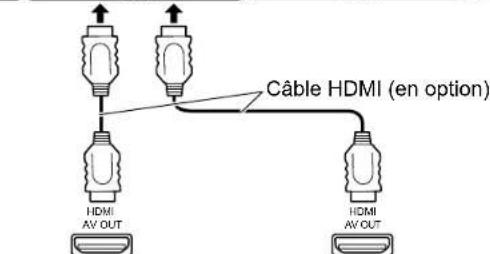

Raccordements

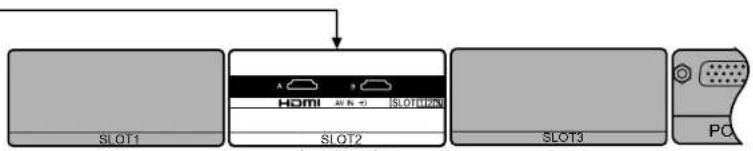

Vue arrière de l'écran

LECTEUR DVD Enregistreur DVD (en option)

Numéros de fentes de l'écran compatibles avec les cartes de connexion accessoires.

Modèle à 2 fentes	Fentes1, Fentes2
Modèle à 3 fentes	Fentes1, Fentes2 (Fentes3 n'est pas compatible)

Affectation des broches et noms des signaux

Broche n°	Signal	Broche n°	Signal
①	Donnees 2 TMDS+	11	T.M.D.S Clock Shield
②	Protection donnees 2 TMDS	12	T.M.D.S Clock-
③	Donnees 2 TNDS-	13	CEC
④	Donnees1 TNDS+	14	Réserve(non connecté)
⑤	Protection 1 TMDS
⑥	Donnees 1 TMDS-	15	SCL
⑦	Donnees 0 TMDS+	16	SDA
⑧	Protection donnees 0 TMDS	17	DDC/CEC Ground
⑨	Donnees 0 TMDS -	18	+5V
⑩	T.M.D.S Clock+	19	Detection de prise active

Signaux d'entrée concernés

Signal video

Format du signal		fV (Hz)	fH (kHz)	Fréquence pirote (MHz)	Nombre de pixels actifs	Nombre total de pixels	Nombre de lignes actives	Nombre total de lignes
1	VGA60 59,94 31,47 25,18 640 800 480	525
2	25/60p 59,94 31,47 27,00 720 858 480	525
3	25/50p 50,00 31,25 27,00 720 864 576	625
4	70/60p 60,00 45,00 74,25	720 750
5	70/50p 50,00 37,50 74,25	720 750
6	1125/60i	60,00	33,75	74,25	1920	2200	1080	1125
7	1125/50i	50,00	28,13	74,25	1920	2640	1080	1125
8	1125/60p*	60,00	67,50	148,50	1920	2200	1080	1125
9	1125/50p*	50,00	56,26	148,50	1920	2640	1080	1125
10	1125/24p*	24,00	27,00	74,25	1920	2750	1080	1125

S'applique au modèle PF10 et aux modèles futurs.

Signal audio

Linear PCM

48/44,1/32 kHz

Remarques

• Cette carte de connexion dispose de deux paires de fentes. Ainsi “-A” ou “-B” est spécifique sur chaque étiquette de fente pour les différents. Par exemple) INPUT1A, INPUT1B
• "A" et "-B" s'affichent de manière alternative lorsque la touche DIRECT INPUT est appuyée sur la télécommande de l'affiche. Par exemple) INPUT1A → INPUT1B → INPUT1A (lorsque la touche INPUT 1 est appuyée lors de l'installation de la carte de connexion dans le Slot 1)
• Toutes les entrées peuvent être changées tour à tour en appuyant sur la touche INPUT de la télécommande. (Le temps d'affichage de l'entrée sera toutefois plus long pour cette fente de la carte que pour les autres fentes.) Par exemple) INPUT1 → INPUT2A → INPUT2B → INPUT3 → PC → INPUT1 -- (Lorsque la touche INPUT est appuyée lors de l'installation de la carte de connexion dans le Slot 2)
• "A" ou "B" sera spécifié sur l'étiquette sélectionnée si Étiquette _entrée est intentionnellement affichée. Par exemple) DVD2B (Affichage d'INPUT B lorsque la carte de connexion est installée dans Slot 2 et que DVD est choisi sur affichage.)
• Il n'est pas possible d'afficher les entrées A and B simultanément.

• Applicable à la série PF10 et aux futurs modèles.

Señal de audio

PCM lineal

48/44,1/32 kHz

Reconnaissance des marques de commerce

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.
