FKH92.3INOX - Hotte Exquisit - Notice d'utilisation et mode d'emploi gratuit

Marque	Exquisit
Modèle	FKH92.3INOX
Type de produit	Hotte aspirante
Dimensions (L x l x P)	900 x 500 x 820 mm
Alimentation électrique	220-240 V, 50/60 Hz, 213 W
Débit d'air maximal	600 m³/h
Niveau sonore	66 dB(A)
Classe d'efficacité énergétique	C
Nombre de vitesses	3 (faible, moyenne, élevée)
Éclairage	2 x 1.5 W max (LED)
Diamètre de conduit	150 mm
Distance minimale de sécurité	65 cm au-dessus d'une table de cuisson
Type de filtres	Filtre aluminium (lavable), filtre à charbon (remplaçable, non fourni)
Entretien des filtres aluminium	Lavage au lave-vaisselle à 60°C ou trempage dans eau chaude (40-50°C) avec détergent anti-graisse
Remplacement filtre à charbon	Tous les 2-3 mois (non lavable)
Consommation énergétique annuelle	89 kWh/an
Efficacité fluidodynamique (FDE)	18,7
Efficacité de filtration de graisses (GFE)	74,1%
Accessoires fournis	Crochet, supports de cheminée, chevilles, vis, gaine extensible

FOIRE AUX QUESTIONS - FKH92.3INOX Exquisit

Quelle est la distance minimale recommandée entre la hotte et la table de cuisson ?

La distance minimale de sécurité est de 65 cm au-dessus d'une table de cuisson au gaz et au-dessus des plaques électriques. Respectez cette distance pour un fonctionnement optimal et sécurisé.

Comment nettoyer les filtres anti-graisse ?

Les filtres aluminium peuvent être nettoyés au lave-vaisselle à 60°C ou trempés dans de l'eau chaude (40-50°C) avec un détergent anti-graisse, puis frottés doucement avec une brosse souple. Évitez les détergents abrasifs.

Les filtres à charbon sont-ils fournis avec l'appareil ?

Non, les filtres à charbon ne sont pas fournis. Ils doivent être achetés séparément et sont nécessaires pour le mode recyclage.

Comment remplacer les ampoules de la hotte ?

Les ampoules sont des LED de 1,5 W max. Pour les remplacer, contactez le service après-vente ou une personne qualifiée, car l'accès peut nécessiter le démontage de la hotte.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, vous pouvez utiliser la hotte en mode recyclage. Pour cela, vous devez installer des filtres à charbon (non fournis) qui purifient l'air avant de le renvoyer dans la pièce.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique : la prise est-elle branchée ? Le disjoncteur est-il déclenché ? Si le problème persiste, contactez un professionnel pour inspecter le câblage ou le panneau de commande.

À quelle fréquence dois-je remplacer le filtre à charbon ?

Les filtres à charbon doivent être remplacés tous les 2 à 3 mois selon l'utilisation. Ils ne sont ni lavables ni recyclables.

Puis-je installer la hotte moi-même ?

L'installation est recommandée à une personne compétente. La fixation murale nécessite des chevilles adaptées au mur (béton, etc.). Suivez les instructions de la notice pour un montage sécurisé.

Quelle est la puissance maximale de l'éclairage ?

L'éclairage est composé de 2 ampoules LED de 1,5 W chacune, soit une puissance totale maximale de 3 W.

La hotte peut-elle fonctionner en mode recyclage ?

Oui, la hotte peut fonctionner en mode recyclage en installant des filtres à charbon (non fournis). Dans ce mode, l'air est filtré puis renvoyé dans la cuisine.

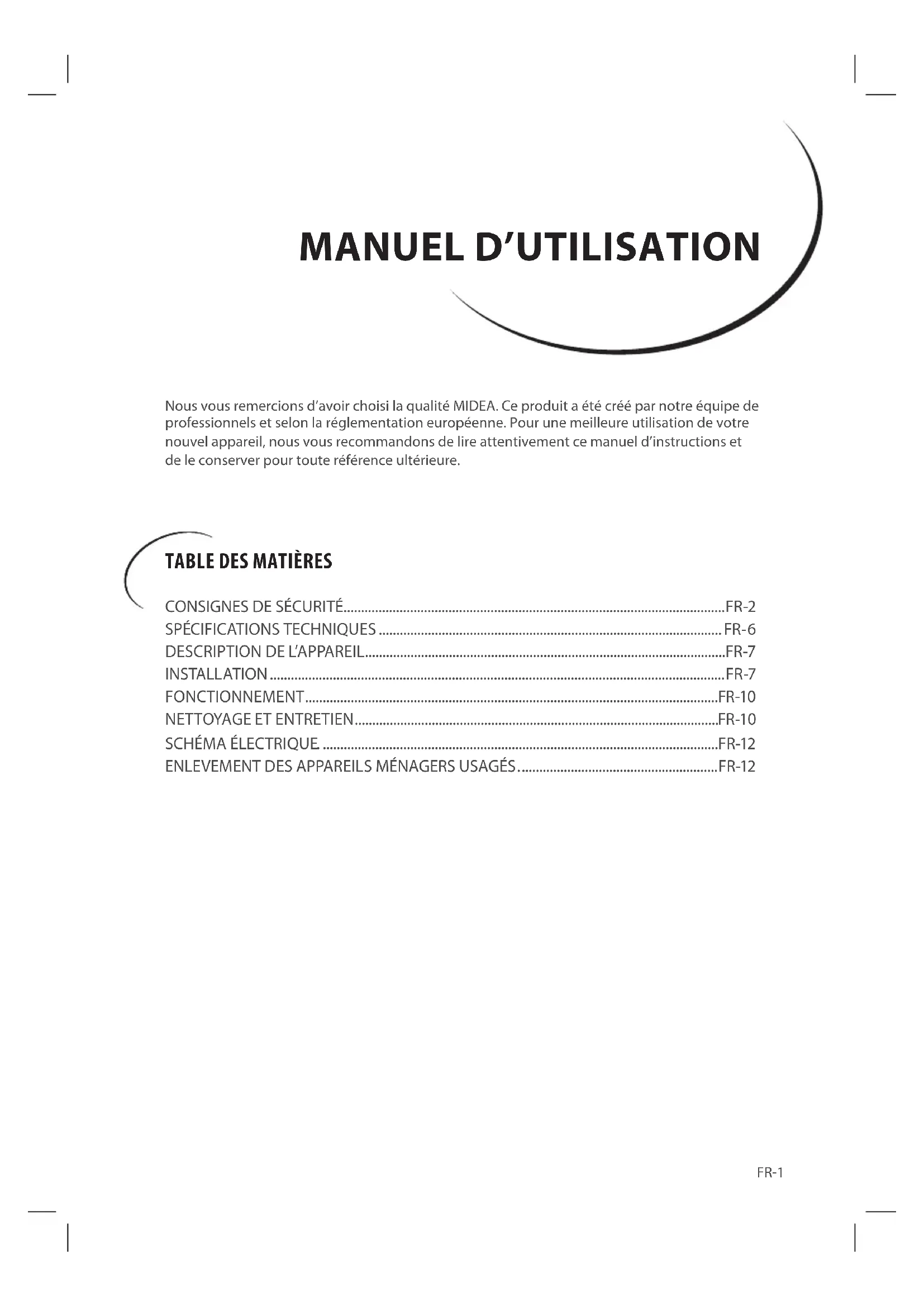

MODE D'EMPLOI FKH92.3INOX Exquisit

Nous vous remercions d'avoir choisi la qualité MIDEA. Ce produit a été créé par notre équipe de professionnels et selon la réglementation européenne. Pour une meilleure utilisation de votre nouvel appareil, nous vous recommandons de lire attentivement ce manuel d'instructions et de le conserver pour toute référence ultérieure.

TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ....FR-2

SPÉCIFICATIONS TECHNIQUES ...... FR-6

DESCRIPTION DE L'APPAREIL....FR-7

INSTALLATION ....FR-7

FONCTIONNEMENT....FR-10

NETTOYAGE ET ENTRETIEN....FR-10

SCHÉMA ÉLECTRIQUE ....FR-12

ENLEVEMENT DES APPAREILS MÉNAGERS USAGÉS....FR-12

FRANÇAISFRANÇ

CONSIGNES DE SÉCURITÉ

Lisez attentivement les consignes importantes concernant la sécurité d'installation et d'entretien. Conservez cette notice pour consultation ultérieure.

applications domestiques et analogues telles que:

• des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels;
• des fermes;
• l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;
• des environnements du type chambres d'hôtes.

prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

effectué conformément aux instructions.

appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.

âgés d'au moins 8 ans et par des personnes

ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

de cuisson sur laquelle sont posés les ustensiles de cuisson et la partie la plus basse de la hotte aspirante doit être respectée (Si la hotte aspirante est placée au-dessus d'une table de cuisson au gaz, cette distance doit être de 65 cm au minimum).

de l'air doivent être respectées.

FRANÇAISFRANÇ

programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

l'installation, la manipulation, l'entretien et la mise au rebut de l'appareil, merci de se référer au paragraphe suivant dans le manuel.

aux chapitres « INSTALLATION » et « NETTOYAGE ET ENTRETIEN ».

remplacement de l'ampoule, référez-vous dans la section « REMPLACER LES AMPOULES ».

MISES EN GARDE

électriques peuvent être dangereux.

aspirante est en fonctionnement.

devenir brûlantes lorsqu'il est utilisé avec des appareils de cuisson.

après l'utilisation.

car elles risquent d'endommager les filtres et d'engendrer un risque d'incendie.

pour éviter que l'huile ne surchauffe et ne devienne dangereuse.

avant toute opération d'entretien

PRÉCAUTIONS

utilisée en même temps qu'une cheminée ou un brûleur ouvert utilisant l'air environnant et alimenté par une source d'énergie autre que l'électricité, car la hotte aspirante extrait l'air environnant nécessaire à la combustion par le brûleur ou la cheminée.

doit pas dépasser 4 Pa (4 x 10 ^5 bar).

pas effectué conformément aux instructions.

FRANÇAISFRANÇAI:

SPÉCIFICATIONS TECHNIQUES

Marque	Exquisit
Modèle	FKH62.3
Consommation énergétique annuelle (AEC _bom )	89 kWh/an
Classe d'efficacité énergétique ^R_max,eq	C
Efficacité fluidodynamique (FDE _bom ) 18,7
Classe d'efficacité fluidodynamique ^R_max,eq	C
Classe d'efficacité lumineuse ^R_max,eq	F
Efficacité de filtration de graisses (GFE _bom )	74,1
Classe d'efficacité de filtration de graisses ^R_max,eq	D
Débit d'air maximal (Q _m ) 641 m	^3/h
Niveau de puissance acoustique (Lwx) 66 dB
Puissance nominale 213 W	(Moteur : 1 x 210 W,Lampe : 2 x 1.5 W max.)
Tension et fréquence nominales 220-240 V - 50/60 Hz
Moteur 230 V~ 50 Hz 210 W
Diamètre de l'ouverture 150 mm
Dimensions du produit (L x1 x P)	600 mm x 500 mm x 1020 mm

Le tableau ci-dessus présente les informations relatives à votre hotte. Les résultats d'essai sont obtenus dans le respect des exigences n° 65/2014 et 66/2014 de l'UE.

Dans certaines circonstances, un appareil électrique peut entraîner un danger.

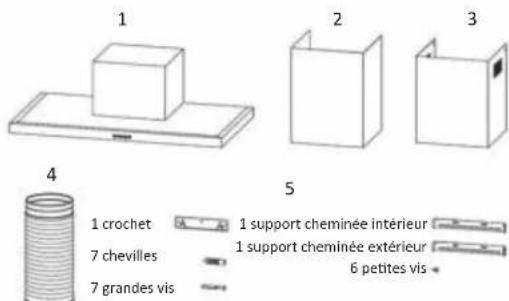

DESCRIPTION DE L'APPAREIL

1 2 3 4 5 1 crochet 1 support cheminée intérieur 7 chevilles 1 support cheminée extérieur 7 grandes vis 6 petites vis

INSTALLATION

Avant d'installer votre hotte de cuisine :

pour les murs pleins (par exemple béton), elles ne peuvent en aucun cas être utilisées avec un autre type de mur.

La fixation doit être réalisée par une personne compétente car elle nécessite des chevilles adaptées à la nature de votre mur. En cas de doute veuillez prendre contact avec une personne qualifiée. Une mauvaise fixation peut être dangereuse.

Déballez la hotte et vérifiez que tous les éléments sont en bon état. Assurez-vous que la tension (V) et la fréquence (Hz) indiquées sur la plaque signalétique correspondent à la tension et à la fréquence du site d'installation.

contient aucun fil électrique ou conduit, etc.

pendant l'installation si celles-ci sont effleurées ou cognés avec des outils. Veillez à protéger les surfaces pendant l'installation.

pour éviter toute détérioration pendant l'installation de la hotte.

FR-7FR-6

FRANÇAISFRANÇAI:

SPÉCIFICATIONS TECHNIQUES

Marque
Modèle	FKH92.3
Consommation énergétique annuelle (AEC _boc )	89 kWh/an
Classe d'efficacité énergétique ^Ramanque	C
Efficacité fluidodynamique (FDE _boc ) 18,7
Classe d'efficacité fluidodynamique ^Ramanque	C
Classe d'efficacité lumineuse ^Ramanque	F
Efficacité de filtration de graisses (GFE _boc )	74,1
Classe d'efficacité de filtration de graisses ^Ramanque	D
Débit d'air maximal (Q _boc ) 600 m	^1/h
Niveau de puissance acoustique (Lw _a )	66 dB
Puissance nominale	213 W(Moteur : 1 x 210 W,Lampe : 2 x 1.5 W max.)
Tension et fréquence nominales 220-240 V - 50/60 Hz
Moteur 230 V~ 50 Hz 210 W
Diamètre de l'ouverture 150 mm
Dimensions du produit (L x 1x P)	900 mm x 500 mm x 820 mm

Le tableau ci-dessus présente les informations relatives à votre hotte. Les résultats d'essai sont obtenus dans le respect des exigences n° 65/2014 et 66/2014 de l'UE.

Dans certaines circonstances, un appareil électrique peut entraîner un danger.

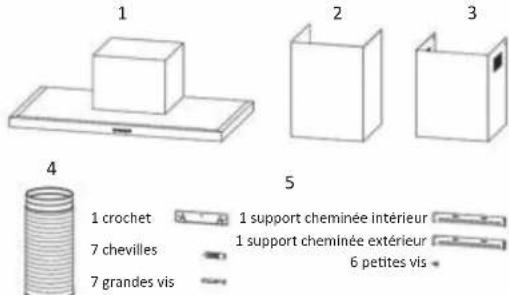

DESCRIPTION DE L'APPAREIL

1 crochet
7 chevilles
7 grandes vis

A
图
Huang

1 supp
I supp
[Non-Text]

ninée int
three ext
(二)表决意见

1. 2017年1月1日

。

née extérieure
née interieure
hle

INSTALLATION

Avant d'installer votre hotte de cuisine :

pour les murs pleins (par exemple béton), elles ne peuvent en aucun cas être utilisées avec un autre type de mur.

La fixation doit être réalisée par une personne compétente car elle nécessite des chevilles adaptées à la nature de votre mur. En cas de doute veuillez prendre contact avec une personne qualifiée. Une mauvaise fixation peut être dangereuse.

Déballez la hotte et vérifiez que tous les éléments sont en bon état. Assurez-vous que la tension (V) et la fréquence (Hz) indiquées sur la plaque signalétique correspondent à la tension et à la fréquence du site d'installation.

contient aucun fil électrique ou conduit, etc.

pendant l'installation si celles-ci sont effleurées ou cognés avec des outils. Veillez à protéger les surfaces pendant l'installation.

pour éviter toute détérioration pendant l'installation de la hotte.

FR-7FR-6

consignes de sécurité en vigueur concernant le fonctionnement correct et normal des parties électriques.

Installation :

Assurez-vous d'avoir coupé l'alimentation électrique avant de commencer l'installation. La prise doit être installée à un endroit facile d'accès.

cuisson pour des raisons de sécurité et un résultat optimal. Voir image 1.

déterminée et respectez cette hauteur. La position fixe du support intérieur de la cheminée est l'endroit où se trouve la cheminée. Voir image 2.

cette dernière sur la hotte, et instaillez la gaine extensible sur la hotte, voir image 3.

2 grandes vis, voir images 4 et 5.

sur le support cheminée intérieur. Voir image 6.

130 200 130 60 160 70 300 450 750 500 100

Image 1

Image 2

Image 3

Image 4

Image 5

Image 6

Notice d'installation :

compétente.

existant déjà utilisé par un autre appareil, tel qu'un tuyau de chauffage, tuyau à gaz et tuyau de climatiseur.

Orientez le conduit horizontalement ou alternativement, orientez le conduit verticalement en partant du point initial pour le mener jusqu'à un mur extérieur.

pour éviter une accumulation des graisses sur un des côtés. Voir image 7.

Bonne installation Mauvaise installation Image 7

FR-9FR-8

FRANÇAISFRANÇ

FONCTIONNEMENT

	BOUTON MARCHE/ARRÊT DE L'ÉCLAIRAGE : Appuyez sur ce bouton pour allumer les lampes et appuyez à nouveau pour les éteindre.
0	BOUTON ARRÊT DU MOTEUR : Appuyez sur ce bouton pour arrêter le fonctionnement du moteur.
	BOUTON DE VITESSE : Appuyez sur ce bouton pour que le moteur fonctionne à une vitesse FAIBLE 1.
	BOUTON DE VITESSE : Appuyez sur ce bouton pour que le moteur fonctionne à une vitesse MOYENNE 2.
	BOUTON DE VITESSE : Appuyez sur ce bouton pour que le moteur fonctionne à une vitesse ÉLEVEE 3.

NETTOYAGE ET ENTRETIEN

Nettoyage des filtres anti-graisse

Retirez les filtres Alu conformément à l'image 8.

Vous pouvez nettoyer les filtres en suivant la méthode ci-dessous :

1. Faites-les tremper pendant environ 3 minutes dans de l'eau chaude (40-50 degrés) avec du détergent anti-graisse puis frottez-les légèrement avec une brosse douce. N'exercez pas trop de force pour ne pas les abîmer.

2. Les filtres peuvent être lavés au lave-vaisselle avec du détergent et en réglant la température sur 60 degrés environ.

Veuillez ne pas utiliser de détergents abrasifs car cela peut endommager les filtres. Assurez-vous que la hotte est arrêtée avant de la nettoyer.

Filtre en aluminium

Fermer Ouvrir Ouvrir Fermer

Image 9

Installer les filtres à charbon (voir images 8, 9)

1. Retirez les filtres Alu, voir image 8.

2. Les filtres à charbon (image 9) sont situés aux deux extrémités du moteur,

Faites pivoter les filtres à charbon jusqu'à ce qu'ils soient dévissés.

1. Retirez les filtres conformément à l'image 9, les remplacez par des filtres neufs (non fournis) et procédez au remontage dans le sens contraire.

Avertissement : les filtres à charbon ne sont ni lavables, ni recyclables.

Ces filtres doivent être remplacés après environ 2-3 mois d'utilisation.

Remarque : Les filtres à charbon ne sont pas fournis avec votre appareil.

FRANÇAIS

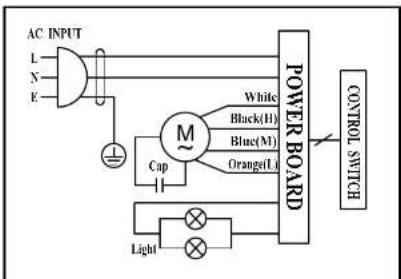

SCHÉMA ÉLECTRIQUE

Le fabricant décline toute responsabilité en cas de non-respect des recommandations et instructions précédemment décrites concernant l'installation, l'entretien et l'utilisation de la hotte de cuisine.

ENLEVEMENT DES APPAREILS MÉNAGERS USAGÉS

La directive européenne 2012/19/EU sur les Déchets des Equipements Electriques et Électroniques (DEFE), exige que les appareils ménagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.
