CQUAD65 - Support écran plat Crimson - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat
Marque	Crimson
Modèle	CQUAD65
Compatibilité tailles d'écran	32 à 65 pouces
Norme VESA	200x200 à 600x400 mm
Poids maximal supporté	45 kg
Matériau	Acier robuste
Couleur	Noir
Mouvement	Inclinable (angle réglable)
Type d'installation	Fixation murale, compatible murs en béton, brique, bois
Outils nécessaires	Tournevis cruciforme, clé à douille 13 mm
Contenu de l'emballage	Supports muraux, plaque adaptatrice, vis, chevilles, clé Allen
Garantie	10 ans contre les défauts de matériaux et de fabrication
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Respecter la charge maximale. Utiliser uniquement des outils manuels. Vérifier la solidité du mur.
Réparabilité	Pièces détachées disponibles auprès du fabricant. Réparation par professionnel recommandée.
Informations générales	Produit conçu pour un usage intérieur. Convient aux téléviseurs LED, LCD, OLED.

FOIRE AUX QUESTIONS - CQUAD65 Crimson

Quel est le poids maximal supporté par le support CQUAD65 ?

Le support CQUAD65 peut supporter jusqu'à 45 kg. Assurez-vous que votre téléviseur ne dépasse pas ce poids.

Quelles sont les normes VESA compatibles avec ce support ?

Ce support est compatible avec les normes VESA de 200x200 mm à 600x400 mm. Vérifiez les dimensions des trous à l'arrière de votre téléviseur.

Comment installer le support mural CQUAD65 ?

L'installation nécessite un tournevis cruciforme et une clé à douille de 13 mm. Suivez les étapes de la notice : fixez les supports muraux, assemblez l'extrusion horizontale, puis accrochez le téléviseur sur la plaque adaptatrice. Utilisez uniquement des outils manuels.

Puis-je utiliser ce support pour un écran incurvé ?

Oui, le support CQUAD65 est compatible avec les écrans incurvés, à condition que le poids et les normes VESA correspondent. La plaque adaptatrice s'adapte à la forme de l'écran.

Le support permet-il un réglage en inclinaison ?

Oui, ce support offre un réglage en inclinaison pour orienter l'écran selon votre angle de vue. Serrez les vis de maintien une fois l'angle choisi.

Quels outils sont nécessaires pour l'installation ?

Les outils requis sont un tournevis cruciforme et une clé à douille de 13 mm. Toutes les vis et la clé Allen sont fournies dans l'emballage.

Que faire si les vis fournies ne correspondent pas à mon téléviseur ?

Si les vis fournies ne conviennent pas, utilisez les vis adaptées à votre téléviseur. Le support est livré avec plusieurs tailles de vis et des rondelles. Si nécessaire, procurez-vous des vis compatibles en quincaillerie.

Quelle est la garantie de ce produit ?

Crimson offre une garantie de 10 ans contre les défauts de matériaux et de fabrication. Cette garantie s'applique aux produits achetés aux États-Unis ; pour les autres pays, contactez votre distributeur.

Comment nettoyer le support mural ?

Nettoyez le support avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager la finition.

Puis-je monter ce support sur un mur en placoplâtre ?

Oui, mais vous devez utiliser des chevilles adaptées pour placoplâtre (non fournies). Assurez-vous de fixer le support dans les montants en bois ou métal pour supporter le poids.

MODE D'EMPLOI CQUAD65 Crimson

Poids maximal de I'ecran

EN

TOOLS REQUIRED

Herrmiantas necessities Outils nssaires

Tournevis cruciforme. 13mm Clé à douille.

EN

PACKAGE CONTENTS

Contenido del paquele Contenu (Fitt emballage

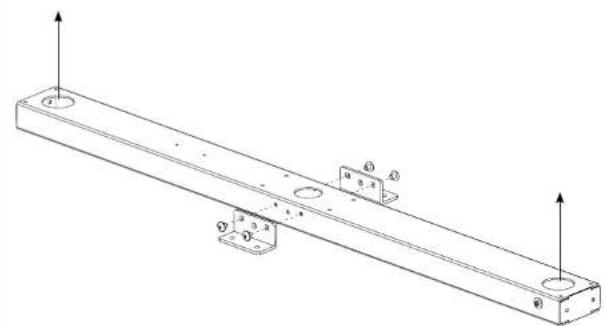

Fixez "L" les supports à l'extrusion horizontal avec vis M8x16mm. Note: Assurez-vous que les grandes ouverlures vers le haut.

1a-1

1a-2

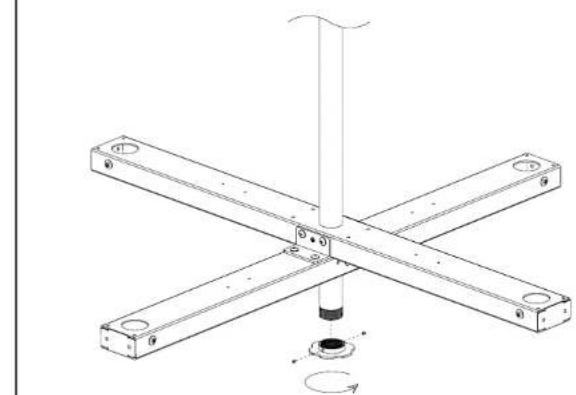

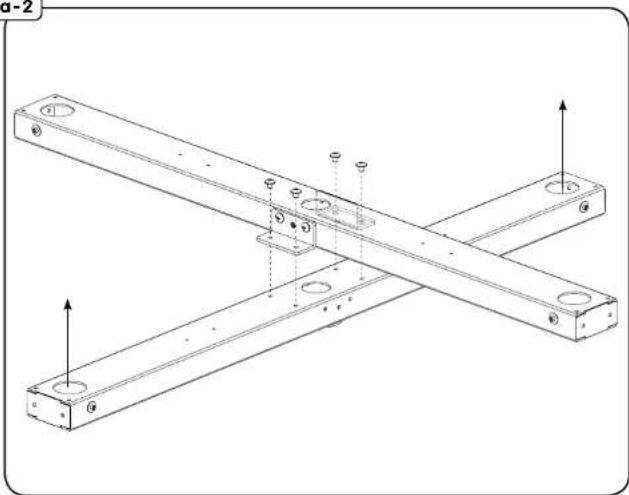

Fixez extrusion horizontal en bas de crochets avec vis M8x16mm. Note: Assurez-vous que les grandes ouvertures vers le haut.

1a-2

2

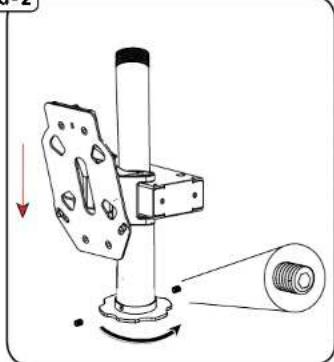

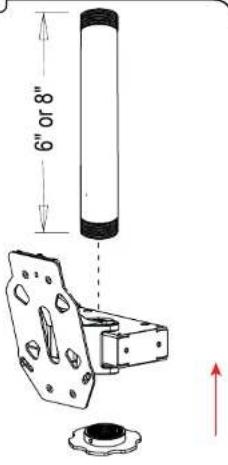

Faibles glisser l'assemblage (A) sur l'exremite du tyouau d'extension suivie conservant collier [D].

3a-1

Failes glisser l'assemblage (A) sur I'extrémilé du tuyau d'extension suivie conservant collier (D).

3a-1

3a-2

ASSEMBLY INSTALLATION3a-2

EN

Serrer collier de retenue (DI en faisant plusieurs tours et verrouiller en place en utilisant vis (DD).

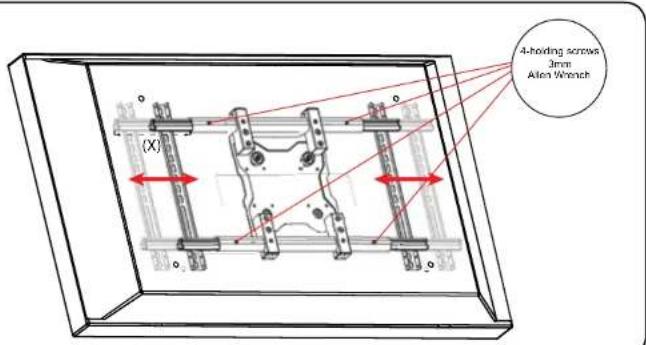

EN Align mount bracket (B) to holes on back of TV. After bracket is in position, use supplied allen wrench (CCI) to tighten holding screws. Make sure adaptor is centered and X is equal distance on both sides.
Allinee el soporte de montage [a lo aguieros en la parte posterior de la television. Despues de soporte est en la posicion, use I love Allen (CC) para opprear los tornillos de retencion. Asegues de que el adap-tador esoto centrado y X es la misma distancia en ambos lados.
Alligner le support de montage Ibl pour les trous à l'oratoire du téléviseur. Apreys le support de fixation est en position, utilisez la cle Allen ICCI pour serrer les vis. Assurez-vous que le pouvoir est concentré et X est lo même distance des deux cêts.

6-2

6-3

ATTACH MOUNT BRACKET

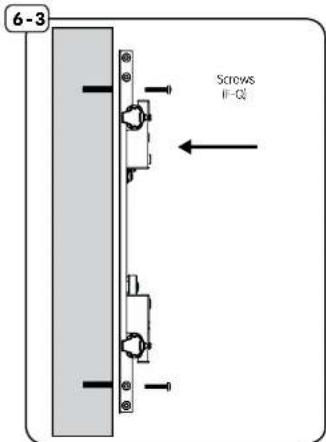

EN Fasten using supplied hardware with a screwdriver. Use washers if necessary. Hand tools only.
ES Sujete con partes que vienen con un deslornillador. Herramienlas de mano solamente.
FR Fixer a l'aide de materiel fourni avec un tournevis, Outilis a main seulement.

Hang TV sur la plaque adaptatrice. Assurez-vous que les traversées alminum sur le support de montage universel sont asiss correctement sur la plaque adaptatrice.

6-5

6-4

Nos you felicitons pour l'achat de ce produit Rimson! Vou venez d'acquerir un produit realized a partir de materiaux durables et d'une conception ingénieuse jusqu'à dans les moindres détails.rimson AV LLC est ainsi en mesure de garantir ses produits pendant 10 ans contre les defaute de materiaux et de fabrication.

Crimson AV LLC rejette toute responsabilité relativement à chaque problème pouvant être associée à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Crimson AV LLC réfute toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage quelsconque. Crimson AV LLC réfute toute responsabilité pour des dommages resultant de l'utilisation ou de l'impossibilité d'utiliser des produits Crimson AV LLC. Crimson AV LLC réfute également toute responsabilité pour chaque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main d'oeuvre pour la réparation de produits Crimson AV LLC par une personne ne travaillant pas pour Crimson AV LLC.

Les specifications sont sujettes à changement sans préavis.

WARRANTY CONTINUED

EN

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: CRIMSON PRODUCT WARRANTY APPURNS ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.
