Caractéristiques	Détails
Type de support	Support écran plat
Compatibilité	Écrans plats jusqu'à 55 pouces
Capacité de charge	Jusqu'à 40 kg
Norme VESA	Compatible avec les normes VESA 75x75, 100x100, 200x200
Angle d'inclinaison	Inclinaison réglable jusqu'à 15 degrés
Rotation	Rotation à 360 degrés
Matériaux	Acier robuste et finition en peinture époxy
Installation	Montage mural avec matériel inclus
Maintenance	Vérification régulière des fixations et nettoyage avec un chiffon doux
Sécurité	Conforme aux normes de sécurité en vigueur
Informations supplémentaires	Garantie de 2 ans

FOIRE AUX QUESTIONS - C2K55V Crimson

Comment installer le support écran plat Crimson C2K55V ?

Pour installer le support, commencez par fixer les plaques de montage à l'arrière de votre écran. Ensuite, fixez le support mural au mur en veillant à utiliser des chevilles adaptées au type de mur. Enfin, accrochez l'écran sur le support mural.

Quelle est la capacité de poids maximale du support Crimson C2K55V ?

Le support Crimson C2K55V peut supporter un poids maximal de 45 kg.

Quels types de murs sont compatibles avec le support ?

Le support est compatible avec les murs en béton, en briques et en bois. Assurez-vous d'utiliser les fixations appropriées pour le type de mur.

Quelles tailles d'écran sont compatibles avec le support Crimson C2K55V ?

Le support est conçu pour des écrans plats de 32 à 55 pouces.

Comment ajuster l'inclinaison du support Crimson C2K55V ?

L'inclinaison peut être ajustée en dévissant les vis situées sur le mécanisme d'inclinaison, puis en inclinant l'écran à l'angle désiré avant de resserrer les vis.

Y a-t-il des outils nécessaires pour l'installation ?

Oui, vous aurez besoin d'un tournevis, d'une perceuse, d'un niveau à bulle et d'une clé à molette pour l'installation.

Le support est-il compatible avec les écrans VESA ?

Oui, le support Crimson C2K55V est compatible avec les normes de montage VESA 100 x 100 mm, 200 x 200 mm et 400 x 400 mm.

Que faire si le support ne s'adapte pas à mon écran ?

Vérifiez les dimensions et le modèle de votre écran pour vous assurer qu'il est compatible avec les spécifications VESA du support. Si le problème persiste, contactez le service clientèle.

Est-il possible de régler la hauteur du support ?

Non, le support Crimson C2K55V ne permet pas de réglage de la hauteur une fois installé. Il doit être monté à la hauteur souhaitée lors de l'installation.

Comment nettoyer le support écran plat ?

Utilisez un chiffon doux et sec pour nettoyer le support. Évitez les produits chimiques abrasifs qui pourraient endommager la finition.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel de Crimson ou se trouve dans l'emballage du produit.

MODE D'EMPLOI C2K55V Crimson

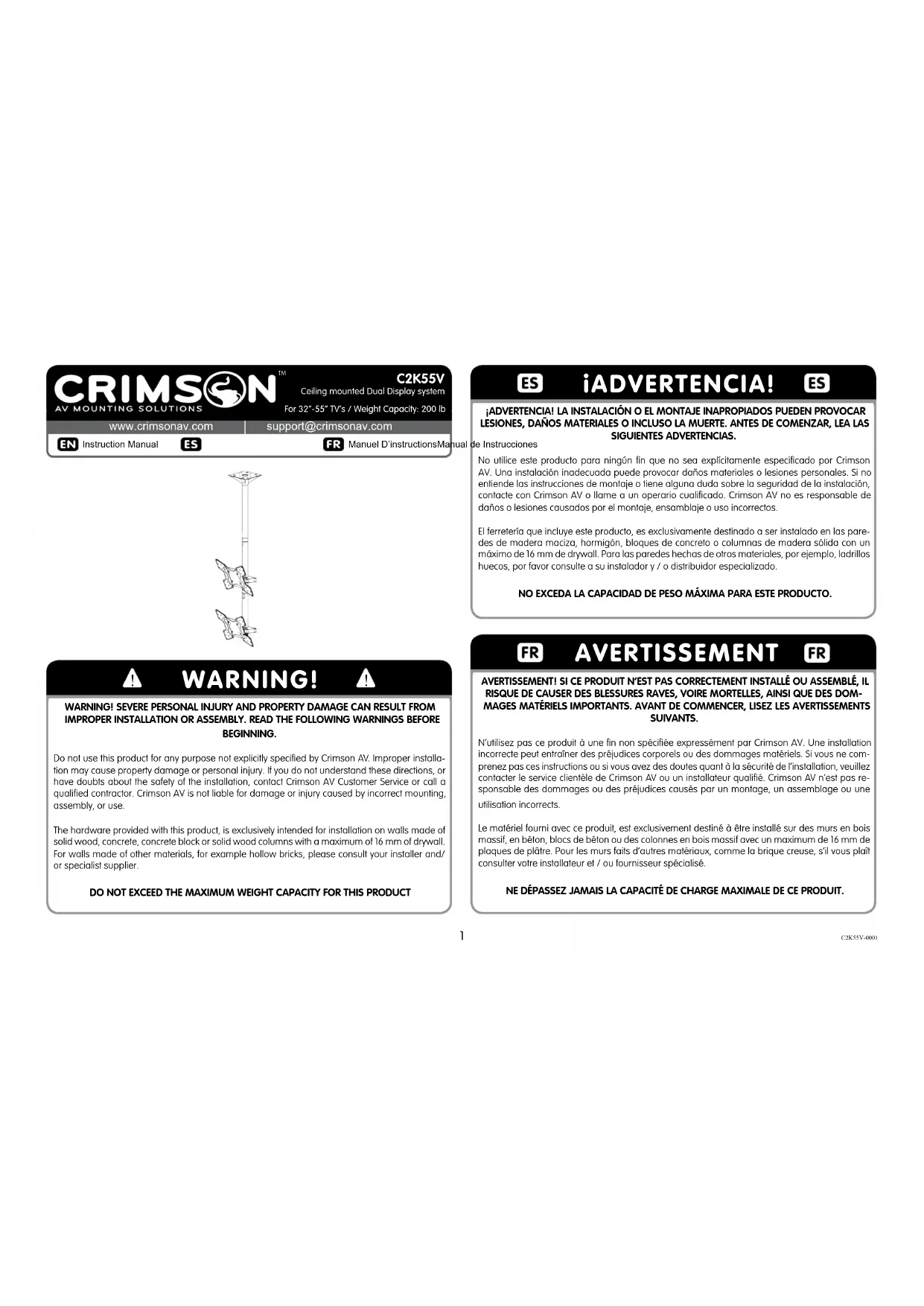

N'utilise pas ce produit à une fin non spécifique expressément par Crimson AV. Une installation incorrekte peut entrainer des préjudices corporels ou des dommages matériels. Si vous ne comprenze pas ces instructions ou si vous avez des doules quant à la sécurité de l'installation, veuillez contacter le service clientèle de Crimson AV ou un installateur qualifié. Crimson AV n'est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.

Le matériel foumi avec ce produit, est exclusivement destiné à être installé sur des murs en bois massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de plaques de plâtre. Pour les murs faits d'autres matériaux, comme la brique creuse, s'il vous plaît consulter toute installationur et / ou fournisseur spécialise.

NE DEPASSEZ JAMAIS LA CAPACITE DE CHARGE MAXIMALE DE CE PRODUIT.

WEIGHT CAPACITY

Poids maximal de I'ecran

EN

TOOLS REQUIRED

Herramentas necessities Outils n'ssaires

Tournevis cruciforme. 13mm Clé à douille.

EN

PACKAGE CONTENTS

Contenido del paquele Contenu (FRT emballage

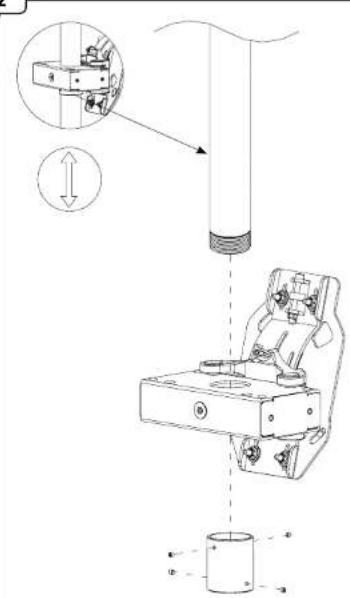

EC1 filage sur la colonne régliable suivie en enfilant colonne slalique dans EC1. Fixez avec des vis fixées.

1a-1

2

Faites glisser l'assemblage ICI sur l'exterminé du tuyau d'extension suivie ES1 (I). Réglez ES1 à la hauteur désirée et fixer en place avec vis de fixation.

2

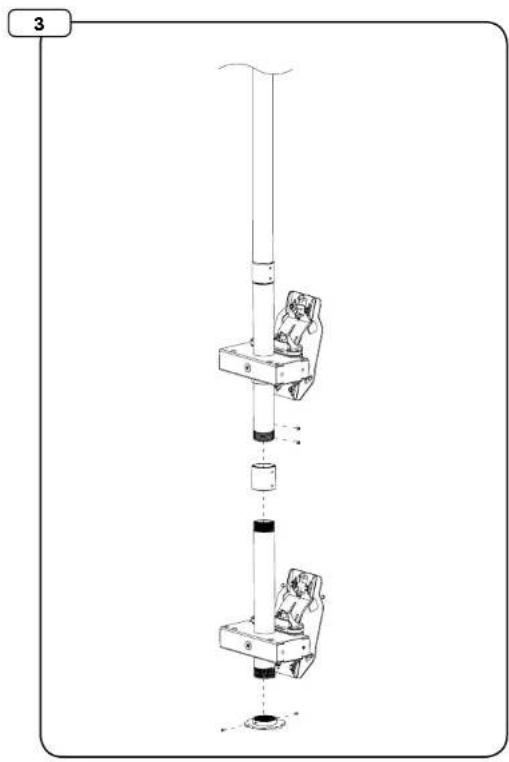

3 ASSEMBLY INSTALLATION
EN	Thread EC1 onto column followed by threading column into EC1. Slide ceiling mount box ICI onto end of column followed by retaining collar. Secure with set screws.
ES	EC1 hilo en la colonna seguidos por在他brar columna en EC1. Deslice el adaptador [CI en el extremo de la colonna seguida por el collar de retencion. Asegure con los tornillos de fijación.
FR	EC1 filetage sur la colonne suivie en enfilant colonne dans EC1. Faibles glisser l'assemblage (C) sur l'extremité du tuyau d'extension suivie conservant collier (D). Fixez avec des vis fixées.

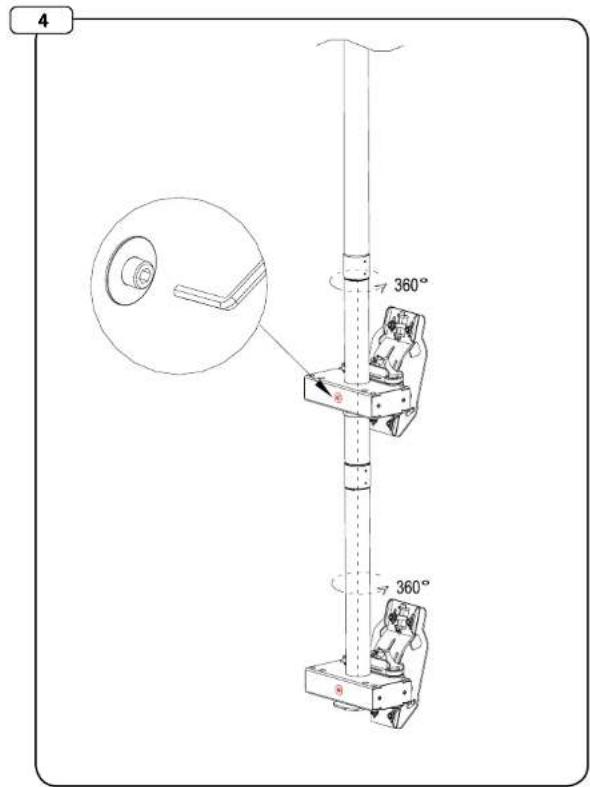

4 ASSEMBLY INSTALLATION
EN	Rotate lodesired position and lock down with pre-installed sel screws with supplied wrench.
ES	Gire a la posicion deseada y bloquear with pre-instalados los tornillos de ajuste con la llave proportionada.
FR	Tournez à la posilion désirée et sécurisés avec camions vis pré-installées avec la clé fournie.

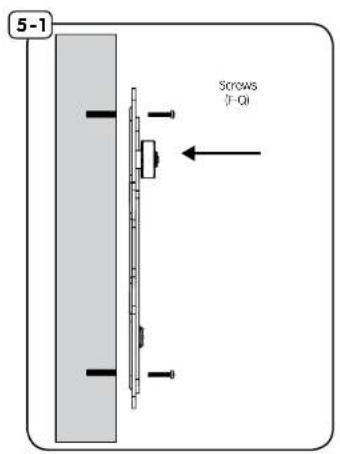

5-1	ATTACH MOUNT BRACKET
EN	Fosten using supplied hardware with a screwdriver. Hand tools only.
ES	Sujete con partes que vienen con un deslornillador. Herramientas de mano solamente.
FR	Fixer à l'aide de matériel fourni avec un tourmevis. Outils à main seulement.

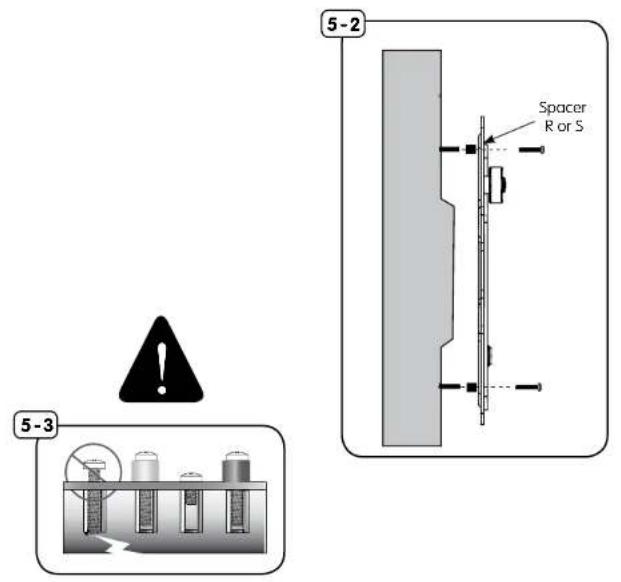

ATTACH MOUNT BRACKET5-2
EN	Use spacers (R / S) between TV and mount if needed.
ES	Utilice espaciadores (R / S) entre la television y monclar si esnecessary.
FR	Utiliser des entreprises (R / S) entre le téléviseur et le support métallique si nécessaire.

ATTACH MOUNT BRACKET5-3
EN	If screws bottom out use washers (not included) to eliminate slack.
ES	Si los tornillos todo fondo a continuación, utilizar arandelas (no incluidos) para eliminar la holgura.
FR	Si les vis touché le fond, puis utiliser des rondelles (non inclus) afin d'éliminer mou.

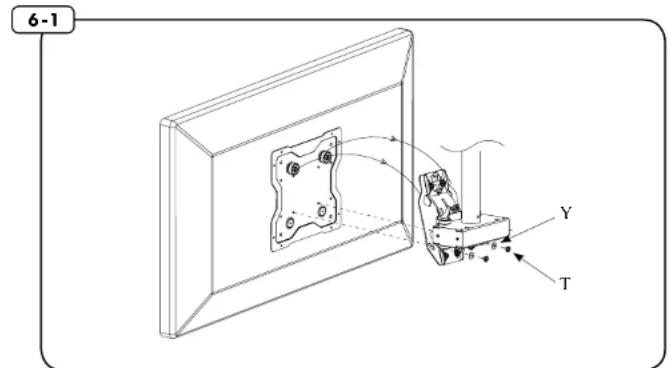

6-1	HANG TV
EN	Hang TV on to horizontal assembly. Make sure that the bushings on the universal mount bracket are seated properly on the adapter plate. Secure with screws and washers (T and YI).
ES	Cuelgue la television en la placía de adaptorador. Asegürese de que los casquillos alminum en el soporte de montaje universal está sentados correctamente en la placía adaptadora.
FR	Hang TV sur la plaque adaptatrice. Assurez-vous que les traversées alminum sur le support de montage universel sont assis correctement sur la plaque adaptatrice.

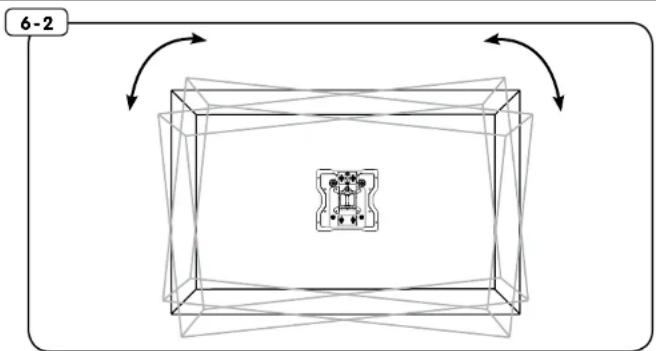

6-2 LEVEL AND SECURE TV
EN	Level TV to desired position then fighten screws (T). Hand tools only.
ES	Nivel de TV a la posicion deseada y apriete los tornillos de seguridad (T). Herraminientos de mano solamente.
FR	Niveau TV a la position désirée puis serrer les vis de fixation (T). Outils à main seulement.

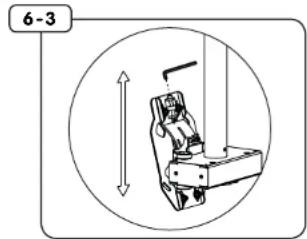

6-3 VERTICAL MICRO-ADJUSTMENTS
EN	If needed, perform vertical micro-adjustments. Note: If vertical adjustment is in the all the way down position, it may be necessary to adjust TV up in order to remove TV.
ES	Si es necessario, realizar ajustes verticales micro. Nota: Si el ajuste vertical se encontrar en el todo el camino hasta la posicion,gue ser necessario ajustar la television para arriba, a fin de eliminar la television.
FR	Si nécessaire,ne vertical micro-adjustements. Note: Si le reglage vertical est dans le tout le long de position, il peut etre nécessaire d'ajuster téléviseur,afin de supprimer TV.

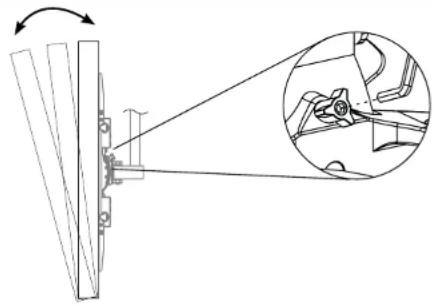

ADJUST TILT 6-4

EN
ES
FR

Adjust till to desired position. Tighten knob with the short wrench (AAI) to lock into place.
Ajustar la inclinacion. Alornillar la luerca con una llave (AA' para bloquear en su lugar.
Réglez l'inclinaison. Serrez avec la clé [Aai pour verrouiller en place.

6-4

7

EXTENSION ADAPTER PLATES

EN

Pour les téléviseurs jusqu'à 400 x 400 mm VESA méthode, fixer les d'extension [CI pour support de montage et fixer avec les écrous [CI et UJ]. Répéféze les étapes 6 - 7.

WARRANTY

Nous vous félicitons pour l'achat de ce produit Cyrilom! Vous venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieue jusqu'à dans les moindres détails. Cyrilom AV LLC est ainsi en mesure de garantir ses produits pendant 10 ans contre les defauts de matériaux et de fabrication.

Crimson AV LLC rejette toute responsabilité relativement à chaque problème pouvant être associé à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Crimson AV LLC réfute toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage quelsconque. Crimson AV LLC réfute toute responsabilité pour des dommages resultant de l'utilisation ou de l'impossibilité d'utiliser des produits Crimson AV LLC. Crimson AV LLC réfute également toute responsabilité pour chaque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main d'oeuvre pour la réparation de produits Crimson AV LLC par une personne ne travaillant pas pour Crimson AV LLC.

Les specifications sont sujettes à changement sans préavis.

WARRANTY CONTINUED

EN

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: CRIMSON PRODUCT WARRANTY APPLIES ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.
